BEDIENUNGSANLEITUNG KS-9919 Playtive

D 8 5 5 9 1 und 2 3

E 8 8

F 4a 4

G 1 und 2 3 4

GB CY

Teilebezeichnung/Lieferumfang 36

Technische Daten 36

Bestimmungsgemäße Verwendung 36

Sicherheitshinweise 36 - 37

Montage 37-38

Demontage 38

Verwendung 38

Wartung 38

Lagerung, Reinigung 38

Hinweise zur Entsorgung 39

Hinweise zur Garantie und

Serviceabwicklung 39

Congratulations!

Tel.: [phone] (0,03 EUR/Min.)

E-Mail: [e-mail]

CY Σέρβις Κύπρος

Tel.: [phone]

E-Mail: [e-mail]

Herzlichen Glückwunsch!

Mit Ihrem Kauf haben Sie sich für einen hochwertigen Artikel entschieden. Machen Sie sich vor der ersten Verwendung mit dem Artikel vertraut.

Lesen Sie hierzu aufmerksam die nachfolgende Gebrauchsanweisung.

Benutzen Sie den Artikel nur wie beschrieben und für die angegebenen Einsatzbereiche.

Bewahren Sie diese Gebrauchsanweisung gut auf. Händigen Sie alle Unterlagen bei Weitergabe des Artikels an Dritte ebenfalls mit aus.

Teilebezeichnung/ Lieferumfang (Abb. A)

1 x Unterteil mit Deck und Rollen (1)
1 x Lenkerstange mit Rundlenker (2)
1 x Lenkerstange mit T-Griff (3)
1 x Sitz (4)
4 x Schraube M6 x 12 mm (5)
2 x Gewindehülse M6 x 32 mm (6)
2 x Gewindehülse M6 x 39 mm (7)
3 x Schraube M8 x 24 mm (8)
1 x Stützradplatte (9)
2 x Innensechskantschlüssel (10)
1 x Gebrauchsanweisung

Technische Daten

Aufbauvarianten (Abb. G)

Aufbauvariante 1:

mit Sitz, Stützrädern, Rundlenker und T-Lenker als Schubstange

Aufbauvariante 2:

mit Sitz, Stützrädern, Rundlenker

Aufbauvariante 3:

ohne Sitz, mit Stützrädern und Rundlenker

Aufbauvariante 4:

ohne Stützräder, mit T-Lenker

Maximales Benutzergewicht

Aufbauvariante 1, 2 und 3: 20 kg

Maximales Benutzergewicht

Aufbauvariante 4: 50 kg

Rollen vorne: ø je 120 mm

Rolle hinten: ∅ 100 mm

Herstellungsdatum (Monat/Jahr):

11/2021

Hiermit erklärt Delta-Sport Handelskontor GmbH, dass dieses Produkt mit den folgenden grundlegenden

Anforderungen und den übrigen einschlägigen

Bestimmungen übereinstimmt:

2009/48/EU - Spielzeug Richtlinie

Bestimmungsgemäße Verwendung

Dieser Artikel ist ein Spielzeug für Kinder für den privaten Gebrauch, der je nach Aufbauvariante für verschiedene Altersstufen und Benutzergewichte geeignet ist.

Aufbauvariante 1 und 2:

• Für Kinder von 1 12 - 3 Jahren.
• Achtung. Nicht von Kindern über 36 Monaten zu benutzen aufgrund der Bauart.
• Achtung. Mit Schutzausrüstung zu benutzen. Nicht im Straßenverkehr zu verwenden. 20 kg max.

Hinweis: Die Lenkstange mit T-Griff darf nur als Schubstange zum Schieben verwendet werden! Sie ist danach zu entfernen.

Aufbauvariante 3:

• Für Kinder von 2 - 3 Jahren.
• Achtung. Mit Schutzausrüstung zu benutzen. Nicht im Straßenverkehr zu verwenden. 20 kg max.

Aufbauvariante 4:

• Für Kinder ab 3 Jahren.
- Achtung. Mit Schutzausrüstung zu benutzen. Nicht im Straßenverkehr zu verwenden. 50 kg max.

Sicherheitshinweise

Aufbauvariante 1 und 2:

• Achtung. Mit Schutzausrüstung zu benutzen. Nicht im Straßenverkehr zu verwenden. 20 kg max.
• Achtung. Nicht von Kindern über 36 Monaten zu benutzen aufgrund der Bauart.

Hinweis: Die Lenkstange mit T-Griff darf nur als Schubstange zum Schieben verwendet werden! Sie ist danach zu entfernen.

Aufbauvariante 3:

- Achtung. Mit Schutzausrüstung zu benutzen. Nicht im Straßenverkehr zu verwenden. 20 kg max.

Aufbauvariante 4:

- Achtung. Mit Schutzausrüstung zu benutzen. Nicht im Straßenverkehr zu verwenden. 50 kg max.

Aufbauvariante 1, 2, 3 und 4 ACHTUNG!

- Alle Verpackungs- und Befestigungsmaterialien sind nicht Bestandteil des Spielzeugs und müssen aus Sicherheitsgründen entfernt werden, bevor der Artikel Kindern zum Spielen übergeben wird. - Kinder dürfen nur unter Aufsicht mit dem Artikel spielen.

Verletzungsgefahr!

• Der Aufbau des Artikels sollte aufgrund vorhandener Kleinteile stets durch Erwachsene erfolgen!
• Der Artikel darf nur von einer Person zur gleichen Zeit verwendet werden.
• Prüfen Sie den Artikel vor jedem Gebrauch auf Beschädigungen oder Abnutzungen. Kontrollieren Sie stets den festen Sitz aller Verbindungselemente. Der Artikel darf nur in einwandfreiem Zustand verwendet werden!
• Vergewissern Sie sich, dass Schrauben und Gewindehülsen ihre Selbstsperreigenschaft bewahren.
• Ändern Sie den Artikel nicht so ab, dass Sie unter Umständen Ihre Sicherheit gefährden.
• Tragen Sie stets geeignete Schutzvorrichtungen (Helm, Hand-, Handgelenk-, Ellbogen- und Knieschützer) sowie Schuhe!
• Nehmen Sie immer Rücksicht auf andere Personen!
• Verwenden Sie den Artikel nur auf geeigneten Oberflächen, die glatt, sauber und trocken sind. Fahren Sie möglichst abseits von anderen Verkehrsteilnehmern.

Meiden Sie abschüssiges Gelände, Treppen und offene Gewässer.

• Fahren Sie nie bei Dunkelheit oder schlechten Sichtverhältnissen.
• Lassen Sie Ihr Kind den Artikel nicht unbeaufsichtigt benutzen, da Kinder die potentiellen Gefahren nicht einschätzen können.
• Bei der Verwendung des Artikels ist Geschicklichkeit erforderlich, um Stürze oder Zusammenstöße zu vermeiden, die zur Verletzung des Fahrers oder weiterer Personen führen könnten.

Vermeidung von Sachschäden!

- Meiden Sie Wasser, Öl, Schlaglöcher und sehr raue Oberflächen.

Montage

Montage der Lenkerstange (Abb. B)

Sie benötigen das Unterteil (1) und für die Aufbauvariante 1, 2 und 3 die Lenkerstange mit Rundlenker (2) und für die Aufbauvariante 4 die Lenkerstange mit T-Griff (3).

Drücken Sie den Stift (2a, 3a) und stecken Sie die Lenkerstange in das Unterteil.

Wichtig: Achten Sie darauf, dass die Lenkerstange im Unterteil einrastet.

Montage Aufbauvariante 1 und 2 (Abb. C)

Legen Sie den Sitz (4) auf das Unterteil (1). Achten Sie darauf, dass die Bohrungen von Sitz und Unterteil übereinander liegen.

Stecken Sie die kurzen Hülsen (6) von oben durch die beiden vorderen Bohrungen und fixieren Sie diese von unten mit zwei Schrauben (5). Stecken Sie die langen Hülsen (7) von oben durch die beiden hinteren Bohrungen des Sitzes und die hinteren Bohrungen der Stützradplatte (9). Fixieren Sie diese von unten mit zwei Schrauben (5). Schrauben Sie in das vordere Bohrloch der Stützradplatte eine Schraube (8) und ziehen Sie diese fest (Abb. D).

Benutzen Sie für die Montage die mitgelieferten Innensechskantschlüssel (10) und kontern Sie alle Schrauben und Hülsen.

Hinweis: Die Lenkerstange mit T-Griff kann bei der Aufbauvariante 1 als Schubstange verwendet werden.

Drücken Sie den Stift (3a) der Lenkerstange mit T-Griff (3) nach innen und stecken Sie die Lenkerstange mit T-Griff (3) in die Öffnung am Sitz (4). Der Stift (3a) muss hörbar einrasten.

Montage Aufbauvariante 3 (Abb. E)

Befestigen Sie die Stützradplatte (9) in den hinteren drei Bohrlöchern mit den Schrauben (8) und ziehen Sie die Schrauben mit einem der mitgelieferten Innensechskantschlüssel (10) fest.

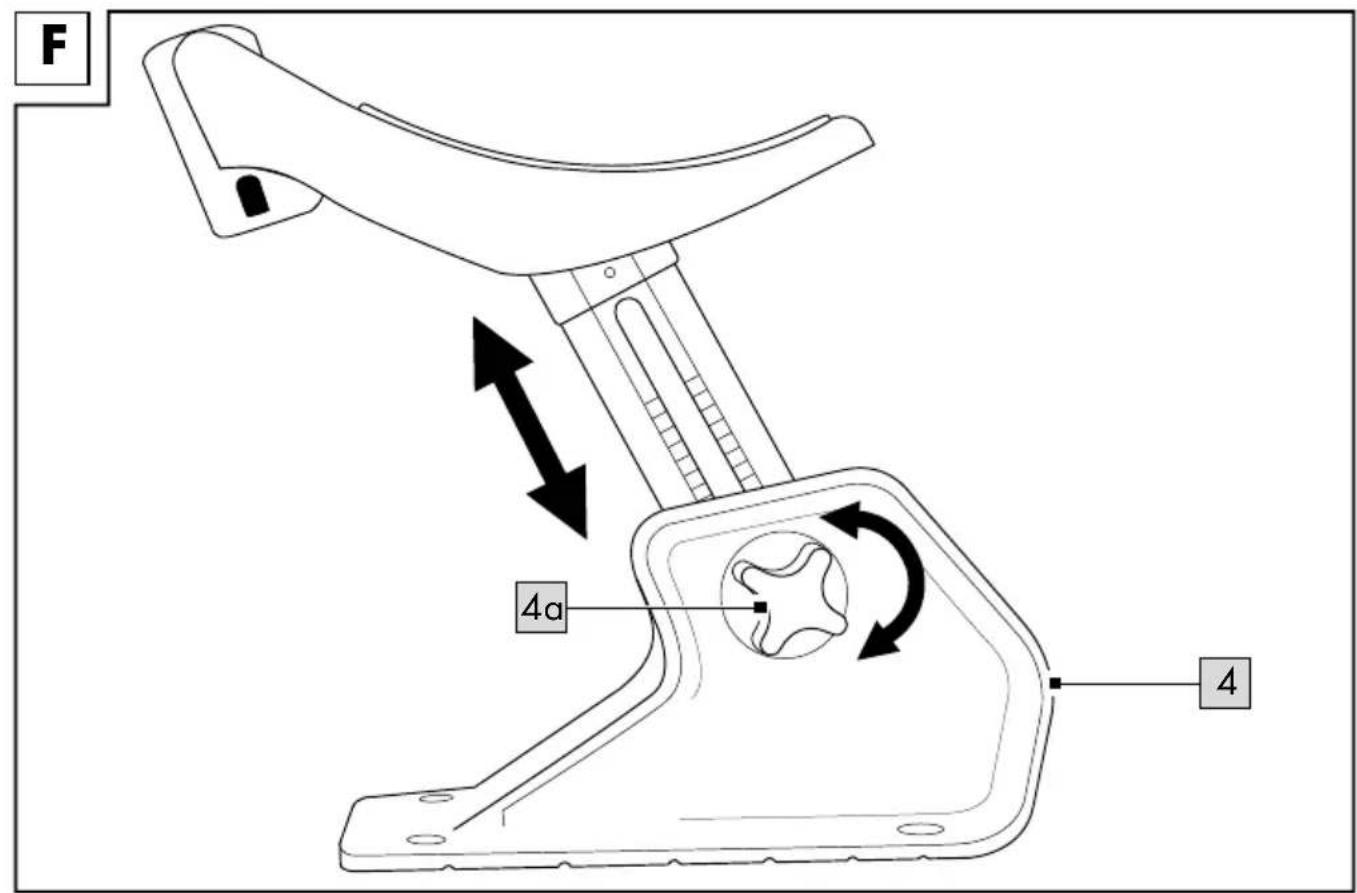

Höhenverstellung des Sitzes (Abb. F)

Der Sitz kann in verschiedenen Höhen von ca. 26 - 32 cm eingestellt werden. Lösen Sie hierzu die Feststellschraube (4a) und stellen Sie die gewünschte Höhe ein. Ziehen Sie die Feststellschraube wieder fest.

Demontage

Demontage der Lenkerstangen

Drücken Sie auf der Rückseite des Unterteils den Stift (2a, 3a) und ziehen Sie die Lenkerstange heraus (Abb. B). Um die Lenkerstange vom Sitz zu entfernen, drücken Sie den Stift (3a) und ziehen Sie die Lenkerstange heraus.

Demontage des Sitzes (Abb. C)

Lösen Sie die Schrauben und ziehen Sie die Gewindehülsen ab. Nehmen Sie den Sitz ab.

Verwendung

Fahren

Je nach Aufbauvariante auf den Sitz setzen und mit beiden Beinen durch regelmäßiges Abstoßen Schwung geben oder bei der Verwendung ohne Sitz mit einem Bein auf das Deck stellen und mit dem anderen Bein durch regelmäßiges Abstoßen Schwung geben. Der Artikel wird über Gewichtsverlagerung gesteuert.

Bremsen

Bei der Aufbauvariante mit Sitz wird durch das Absetzen beider Füße auf den Boden gebremst. Bei der Verwendung ohne Sitz wird zum Bremsen mit einem Fuß auf die Hinterrad-Reibungs-bremse getreten.

Wartung

Austausch der vorderen Rollen

Die vorderen Rollen können Sie austauschen. Wichtig!

Beachten Sie die technischen Daten. Rollen, die einen anderen Durchmesser haben, können die Fahreigenschaften verändern und unter Umständen zu einer Gefährdung des Nutzers führen. Verwenden Sie keine Rollen, die sich nicht einwandfrei einbauen lassen. Bauen Sie niemals größere Rollen ein als die ursprünglichen Rollen des Artikels.

Rollen nutzen sich ab. Diese Abnutzung ist von vielen Faktoren, wie zum Beispiel vom Boden, von Größe und Gewicht des Benutzers, den Wetterbedingungen, dem Material der Rollen und von deren Härte abhängig. Daher ist es notwendig, sie hin und wieder auszutauschen.

1. Lösen Sie mit einem passenden Innensechskantschlüssel die Schrauben der beiden vorderen Rollen und nehmen Sie diese heraus.
2. Bauen Sie die neuen Rollen wieder ein und befestigen Sie die neuen Rollen mit den Schrauben.

Nach dem Austausch:

Vergewissern Sie sich, dass die Schrauben nach den ersten Fahrminuten noch fest sind und sich nichts gelöst oder gelockert hat.

Spannen Sie die Rolle noch einmal, um sicherzustellen, dass sie ruhig läuft.

Lagerung, Reinigung

Nach Gebrauch des Artikels empfehlen wir gründliches Reinigen und Trocknen.

Entfernen Sie kleine Steinchen oder andere Gegenstände, die unter Umständen an Ihren Rollen hängen geblieben sind. Bewahren Sie den Artikel stets an einem trockenen Ort auf.

Hinweise zur Entsorgung

Entsorgen Sie den Artikel und die Verpackungsmaterialien entsprechend aktueller örtlicher Vorschriften. Verpackungsmaterialien, wie z. B. Folienbeutel, gehören nicht in Kinderhände. Bewahren Sie das Verpackungsmaterial für Kinder unerreichbar auf.

Entsorgen Sie den Artikel und die Verpackung umweltschonend.

Der Recycling-Code dient der Kennzeichnung verschiedener Materialien zur Rückführung in den Wiederverwertungskreislauf (Recycling). Der Code besteht aus dem Recyclingsymbol – das den Verwertungskreislauf widerspiegeln soll – und einer Nummer, die das Material kennzeichnet.

Hinweise zur Garantie und Serviceabwicklung

Der Artikel wurde mit großer Sorgfalt und unter ständiger Kontrolle produziert. DELTA-SPORT HANDELSKONTOR GmbH räumt privaten Endkunden auf diesen Artikel drei Jahre Garantie ab Kaufdatum (Garantiefrist) nach Maßgabe der folgenden Bestimmungen ein. Die Garantie gilt nur für Material- und Verarbeitungsfehler. Die Garantie erstreckt sich nicht auf Teile, die der normalen Abnutzung unterliegen und deshalb als Verschleißteile anzusehen sind (z. B. Batterien) sowie nicht auf zerbrechliche Teile, z. B. Schalter, Akkus oder Teile, die aus Glas gefertigt sind.

Ansprüche aus dieser Garantie sind ausgeschlossen, wenn der Artikel unsachgemäß oder missbräuchlich oder nicht im Rahmen der vorgesehenen Bestimmung oder des vorgesehenen Nutzungsumfangs verwendet wurde oder Vorgaben in der Anleitung/Anweisung nicht beachtet wurden, es sei denn, der Endkunde weist nach, dass ein Material- oder Verarbeitungsfehler vorliegt, der nicht auf einem der vorgenannten Umstände beruht.

Ansprüche aus der Garantie können nur innerhalb der Garantiefrist unter Vorlage des Originalkassenbelegs geltend gemacht werden. Bitte bewahren Sie deshalb den Originalkassenbeleg auf.

Die Garantiefrist wird durch etwaige Reparaturen aufgrund der Garantie, gesetzlicher Gewährleistung oder Kulanz nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Bitte wenden Sie sich bei Beanstandungen zunächst an die untenstehende Service-Hotline oder setzen Sie sich per E-Mail mit uns in Verbindung. Liegt ein Garantiefall vor, wird der Artikel von uns – nach unserer Wahl – für Sie kostenlos repariert, ersetzt oder der Kaufpreis erstattet. Weitere Rechte aus der Garantie bestehen nicht. Ihre gesetzlichen Rechte, insbesondere Gewährleistungsansprüche gegenüber dem jeweiligen Verkäufer, werden durch diese Garantie nicht eingeschränkt.

IAN: 373388_2104

DE Service Deutschland

Tel.: [phone]

E-Mail: [e-mail]

AT Service Österreich

Tel.: [phone]

(0,15 EUR/Min.)

E-Mail: [e-mail]

CH Service Schweiz

Tel.: [phone]

(0,08 CHF/Min.,

Mobilfunk max. 0,40 CHF/Min.)

E-Mail: [e-mail]

DELTA-SPORT HANDELSKONTOR GMBH

Wragekamp 6 • DE-22397 Hamburg

GERMANY

11/2021

Delta-Sport-Nr.: KS-9919, KS-9920
