Produkttyp	Laufrad
Marke	Playtive
Modell	IAN 93699
Altersempfehlung	3-6 Jahre
Empfohlene Körpergröße	96-120 cm
Maximales Benutzergewicht	50 kg
Produktgewicht	Ca. 3,3 kg
Maße (L x B x H)	Ca. 86 x 43,5 x 56-60 cm
Sattelhöhe	36,5-46 cm (verstellbar)
Lenkerhöhe	56-60 cm (verstellbar)
Rahmenmaterial	Stahl
Reifentyp	Gummi, luftlos
Bremssystem	Handbremse (Hinterrad)
Enthaltenes Zubehör	Frontkorb, Klingel, Schutzpolster für Lenker, Aufkleberset
Montage erforderlich	Ja (durch Erwachsenen)
Sicherheitsmerkmale	Lenkerpolster, Klingel, Bremse, Markierungen für maximale Auszugshöhe
Reinigungshinweise	Nur mit Wasser reinigen; trockenwischen
Wartung	Lagerbuchsen alle 3 Monate ölen
Garantie	3 Jahre
Verwendungszweck	Privates Geländespielzeug; nicht für öffentliche Straßen

Häufig gestellte Fragen - IAN 93699 Playtive

Wie lautet die Altersempfehlung für dieses Laufrad?

Das Playtive IAN 93699 ist für Kinder im Alter von ca. 3 bis 6 Jahren mit einer Körpergröße zwischen 96 und 120 cm ausgelegt.

Wie hoch ist die maximale Gewichtsgrenze?

Das maximale Benutzergewicht beträgt 50 kg. Eine Überschreitung dieser Grenze kann die Sicherheit beeinträchtigen und das Fahrrad beschädigen.

Wie stelle ich die Sattelhöhe ein?

Schieben Sie die Abdeckung nach oben, lösen Sie die Mutter, stellen Sie die Sattelstütze auf die gewünschte Höhe ein (maximale Auszugshöhe beachten), ziehen Sie dann die Mutter wieder fest und schieben Sie die Abdeckung wieder nach unten.

Wie stelle ich die Lenkerhöhe ein?

Schieben Sie die Abdeckung nach oben, lösen Sie die Klemme, stellen Sie den Lenker auf die richtige Höhe ein (maximale Auszugshöhe beachten), ziehen Sie dann die Klemme fest und schieben Sie die Abdeckung darüber.

Wie stelle ich die Bremse ein?

Die Bremskraft kann mit der Einstell- und Kontermutter am Bremsarm eingestellt werden. Drehen Sie gegen den Uhrzeigersinn, um die Bremskraft zu verringern, im Uhrzeigersinn, um sie zu erhöhen. Der Abstand des Bremshebels kann auch über die Stellschraube eingestellt werden.

Kann dieses Fahrrad auf öffentlichen Straßen verwendet werden?

Nein. Dieses Laufrad ist nur für den privaten Gebrauch bestimmt und sollte nicht auf öffentlichen Straßen verwendet werden. Überprüfen Sie vor der Nutzung die örtlichen Vorschriften.

Wie sollte ich das Fahrrad reinigen und warten?

Reinigen Sie es nur mit Wasser (keine scharfen Reiniger) und wischen Sie es trocken. Lagern Sie es in einem trockenen, temperierten Raum. Geben Sie alle 3 Monate einen Tropfen Öl auf die Lagerbuchsen an Lenker und Rädern.

Ist ein Helm erforderlich?

Ja, Kinder müssen bei der Nutzung dieses Produkts immer einen Helm und festes Schuhwerk tragen. Zusätzliche Schutzausrüstung wird empfohlen.

Wo finde ich Ersatzteile?

Ersatzteile sind unter www.delta-sport.com unter 'Service - Lidl Ersatzteilservice' erhältlich. Sie können auch die Service-Hotline kontaktieren.

Wie lange beträgt die Garantiezeit?

Playtive bietet eine 3-jährige Garantie ab Kaufdatum auf Material- und Verarbeitungsfehler. Bewahren Sie Ihren Kassenbon auf. Die Garantie deckt keine unsachgemäße Verwendung oder Handhabung ab.

BEDIENUNGSANLEITUNG IAN 93699 Playtive

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Geräts vertraut.

DE/AI/CH Betriebs- und Sicherheitsweise Seite 29

Lieferumfang/Teilebezeichnung 29

Technische Daten 29

Bestimmungsgemäße Verwendung 29

Sicherheitshinweise 29 - 30

Verletzungsgefahr 29 - 30

Sicherheitshinweise zur Verwendung ..... 30

Montage 30-31

Schutzblech montieren 30

Vorderrad montieren 30

Rahmen montieren 30

Korb montieren 30

Lenker montieren 30

Sattel montieren 31

Lenkerschutz anbringen 31

Aufkleber-Sets 31

Einstellungen 31

Lenkerhöhe 31

Sattelhöhe 31

Bremse 31

Pflege, Lagerung, Wartung 31

Hinweise zur Entsorgung 31

3 Jahre Garantie 32

Inhalt/Bezeichnung der Teile 26

Technische Daten 26

Bestimmungsgemäße Verwendung 26

Herzlichen Glückwunsch! Mit Ihrem Kauf haben Sie sich für ein hochwertiges Produkt entschieden. Machen Sie sich vor der Montage und der ersten Inbetriebnahme mit dem Produkt vertraut. Lesen Sie hierzu aufmerksam die nachfolgende Montage- und Bedienungsanleitung und die Sicherheitshinweise. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie diese Anleitung gut auf. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte ebenfalls mit aus.

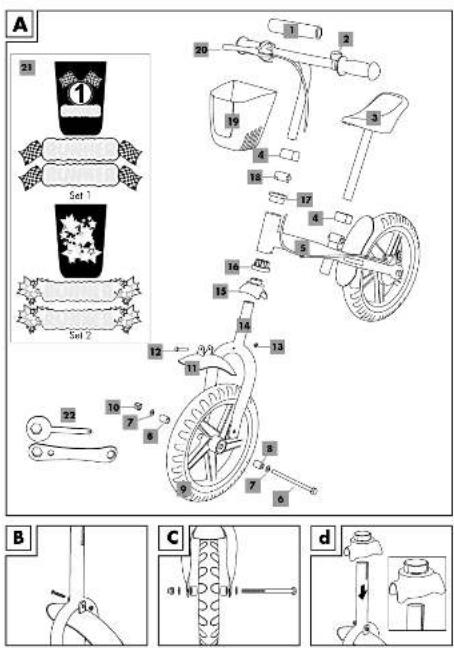

Lieferumfang/ Teilebezeichnung (Abb. A)

(1) 1 x Aufprallschutz (2) 1 x Klingel (3) 1 x Sattel mit Sattelrohr (4) 2 x Abdeckung (5) 1 x Rahmen (mit vormontiertem Bremskabel und Lenker) (6) 1 x Achsschraube (7) 2 x Unterlegscheibe (8) 2 x Abstandshalter (9) 1 x Vorderreifen (10) 1 x Mutter (11) 1 x Schutzblech vorne (12) 1 x Schraube (13) 1 x Mutter (14) 1 x Gabel (15) 1 x T-Verbindungsstück (16) 1 x unteres Verbindungsstück (17) 1 x oberes Verbindungsstück (18) 1 x Schelle (19) 1 x Korb (20) 1 × Bremsgriff (21) 1 x Bogen Aufkleber (unterteilt in Set 1 und Set 2) (22) 2 x Werkzeug 1 x Bedienungsanleitung

Technische Daten

Maximales Benutzergewicht: 50 kg

Gewicht: ca. 3,3 kg

Sattelhöhe: ca. 36,5 - 46 cm

Lenkerhöhe: ca. 56 - 60 cm

Maße: ca. 86 x 43,5 x 56 - 60 cm

Bestimmungsgemäße Verwendung

Dieser Artikel ist für den privaten Gebrauch entwickelt worden. Er ist geeignet für die Verwendung als Spielzeug von einem Kind (3 - 6 Jahre, Körpergröße von 96 cm - 120 cm) mit einem maximalen Benutzergewicht von 50 kg.

Der Artikel ist kein Fahrzeug im Sinne der StVO und darf nicht am öffentlichen Straßenverkehr teilnehmen. Informieren Sie sich vor der Verwendung über die gesetzlichen Bestimmungen

⚠ Sicherheitshinweise Verletzungsgefahr!

- Prüfen Sie den Artikel vor jedem Gebrauch auf Beschädigungen oder Abnutzungen. Kontrollieren Sie vor jeder Verwendung den festen Sitz aller Verbindungselemente und Verschlussteile. Vergewissern Sie sich, dass Schrauben und Muttern ihre Selbstsperreigenschaft bewahren.

- Der Artikel darf nur in einwandfreiem Zustand verwendet werden! Wird ein Defekt am Artikel festgestellt, darf dieser bis zur Behebung des Defekts nicht weiter verwendet werden!

- Schrauben müssen immer so fest angezogen werden, dass Sie von Kindern nicht gelöst werden können. Ansonsten besteht die Gefahr, dass abgeschraubte Kleinteile von Kindern verschluckt oder eingeatmet werden. Erstickungsgefahr!

- Durch unsachgemäße Veränderung oder Reparaturen am Artikel entstehen Gefahren! Verändern Sie den Artikel nicht!

- Verbinden Sie den Artikel nicht mit anderen Fahrzeugen, Sportgeräten oder sonstigen Zugeinrichtungen. Der Artikel ist nicht für höhere Geschwindigkeiten konstruiert.

- Das Kind muss beim Verwenden des Artikels immer durch einen Erwachsenen beaufsichtigt werden!

- Das Kind muss beim Fahren immer einen Helm sowie festes Schuhwerk tragen! Wir empfehlen zusätzlich die Verwendung geeigneter Schutzausrüstung.

• Der Artikel darf nicht im Dunkeln oder bei schlechten Sichtverhältnissen verwendet werden!
• Der Artikel darf nicht auf abschüssigem Gelände, in der Nähe von Treppen und offenen Gewässern verwendet werden! Vermeiden Sie Gefahrenbereiche!

Sicherheitshinweise zur Verwendung

• Beachten Sie, dass Kinder ihre eigenen Fähigkeiten und bestimmte Gefahrensituationen oft noch nicht richtig einschätzen können! Durch das Spielbedürfnis von Kindern kann es zu unvorhersehbaren Situationen kommen, die eine Verantwortung des Inverkehrbringers/Herstellers ausschließen.
• Unterweisen Sie das Kind im richtigen Umgang mit dem Artikel und machen Sie es auf mögliche Gefahren aufmerksam!
• Das Abbremsen des Artikels muss durch das Kind jederzeit sicher beherrscht werden. Üben Sie das Abbremsen sowohl mit den Füßen als auch mit der Bremse vor der Verwendung des Artikels.
• Auf glatten Böden besteht Rutschgefahr! Bedenken Sie, dass bei der Verwendung des Artikels immer die Gefahr eines Sturzes besteht.

Montage

ACHTUNG!

Die Montage des Artikels muss immer durch einen Erwachsenen erfolgen!

ACHTUNG!

Halten Sie während der Montage Kinder von dem Artikel und dem Verpackungsmaterial fern. Erstickungsgefahr, da kleine Teile verschluckt oder eingeatmet werden können, sowie Erstickungsgefahr durch Kunststofftüten.

1. Schutzblech montieren

Befestigen Sie das Schutzblech vorne (11) mit Schraube (12) und Mutter (13) an der Gabel (14) (Abb. B).

Achten Sie darauf, dass der Schlitz an der Gabel zur längeren Seite des Schutzblechs zeigt.

2. Vorderrad montieren

Befestigen Sie den Vorderreifen (9) mit 2x Abstandshalter (8), 2x Unterlegscheibe (7) und Achsschraube (6) an der Gabel (Abb. C).

3. Rahmen montieren

3a) Stecken Sie das T-Verbindungsstück (15) auf die Gabel (Abb. D).

Achten Sie darauf, dass die vertiefte Aussparung zur längeren Seite des Schutzblechs zeigt.

3b) Stecken Sie das untere Verbindungsstück (16) auf die Gabel (Abb. E).

Achten Sie darauf, dass die Führung in die Aussparung am T-Verbindungsstück passt.

3c) Stecken Sie den Rahmen (5) auf die Gabel (Abb. F).

Achten Sie darauf, dass die Aussparung in die vorgegebene Führung gesteckt wird.

3d) Stecken Sie das obere Verbindungsstück (17) auf die Gabel (Abb. G).

4. Korb montieren

Stecken Sie den Korb (19) auf die Gabel (Abb. H).

5. Lenker montieren

5a) Stecken Sie die Schelle (18) auf die Gabel (Abb. I).

Achten Sie darauf, dass die Aussparung an der Schelle in die Führung am Korb passt.

5b) Stecken Sie eine Abdeckung (4) auf das Lenkerrohr (Abb. J).

5c) Stecken Sie das Lenkerrohr in die Gabel (Abb. K).

Beachten Sie die maximal gekennzeichnete Auszugshöhe!

Ziehen Sie die Mutter an der Schelle mit dem Werkzeug (22) an und schieben Sie die Abdeckung über die Schelle.

6. Sattel montieren

6a) Stecken Sie eine Abdeckung auf den Sattel mit Sattelrohr (3) (Abb. L). 6b) Stecken Sie das Sattelrohr in die Aussparung am Rahmen (Abb. M).

Beachten Sie die maximal gekennzeichnete Auszugshöhe!

Ziehen Sie die Mutter mit dem Werkzeug an, um den Sattel zu fixieren und schieben Sie anschließend die Abdeckung über die Mutter.

7. Lenkerschutz anbringen

Montieren Sie den Aufprallschutz (1) per Klettverschluss am Lenker (Abb. N).

8. Aufkleber-Sets

Kleben Sie die Aufkleber Set 1 oder Set 2 (21) an die vorgegebenen Positionen (Abb. O).

Einstellungen

Lenkerhöhe

Beachten Sie die maximale Auszugshöhe!

Schieben Sie die Abdeckung hoch.

Lösen Sie die Schelle, bis sich der Lenker hoch und runter schieben lässt und stellen Sie den Lenker auf die passende Höhe ein.

Ziehen Sie die Schelle wieder an und schieben Sie anschließend die Abdeckung über die Schelle (Abb. P).

Sattelhöhe

Hinweis:

Die Sattelhöhe ist richtig eingestellt, wenn das Kind mit den Füßen den Boden sicher erreichen kann.

Beachten Sie die maximale Auszugshöhe!

Schieben Sie die Abdeckung hoch. Lösen Sie die Mutter, bis sich der Sattel noch oben oder unten verschieben lässt. Stellen Sie den Sattel auf die passende Höhe ein, ziehen Sie die Mutter wieder fest und schieben Sie die Abdeckung wieder nach unten (Abb. Q).

Bremse

Bremsgriff

Der Abstand von Griff zum Bremshebel darf max. 60 mm sein. Justieren Sie den Abstand des Bremsgriffs (20) zum Griff durch Verstellen der Anschlagschraube (Abb. R).

Bremskraft

ACHTUNG!

Die Bremskraft muss so eingestellt werden, dass das Hinterrad bei gelöstem Bremshebel freigängig ist und bei angezogenem Bremshebel blockiert.

Drücken Sie den Bremsarm (S1) in Pfeilrichtung. Drehen Sie Einstell- und Kontermutter (S2) nach links, um die Bremskraft zu verringern, drehen Sie Einstell- und Kontermutter nach rechts, um die Bremskraft zu erhöhen (Abb. S).

Pflege, Lagerung, Wartung

Nach Gebrauch des Artikels empfehlen wir gründliches Reinigen mit Wasser.

WICHTIG! Nur mit Wasser reinigen, nie mit scharfen Pflegemitteln. Anschließend mit einem Reinigungstuch trocken wischen. Den Artikel immer trocken und sauber in einem temperierten Raum lagern. Geben Sie alle 3 Monate einen Tropfen Öl in die Lagerbuchsen des Lenkers und der Räder.

Hinweise zur Entsorgung

Verpackung und Artikel bitte umweltgerecht und sortenrein entsorgen! Entsorgen Sie den Artikel über einen zugelassenen Entsorgungsbetrieb oder über Ihre kommunale Gemeindeverwaltung. Beachten Sie die aktuell geltenden Vorschriften.

3 Jahre Garantie

Das Produkt wurde mit großer Sorgfalt und unter ständiger Kontrolle produziert. Sie erhalten auf dieses Produkt drei Jahre Garantie ab Kaufdatum. Bitte bewahren Sie den Kassenbon auf. Die Garantie gilt nur für Material- und Fabrikationsfehler und entfällt bei missbräuchlicher oder unsachgemäßer Behandlung. Ihre gesetzlichen Rechte, insbesondere die Gewährleistungsrechte, werden durch diese Garantie nicht eingeschränkt.

Bei etwaigen Beanstandungen wenden Sie sich bitte an die unten stehende Service-Hotline oder setzen Sie sich per E-Mail mit uns in Verbindung. Unsere Servicemitarbeiter werden das weitere Vorgehen schnellstmöglich mit Ihnen abstimmen. Wir werden Sie in jedem Fall persönlich beraten. Die Garantiezeit wird durch etwaige Reparaturen aufgrund der Garantie, gesetzlicher Gewährleistung oder Kulanz nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Nach Ablauf der Garantie anfallende Reparaturen sind kostenpflichtig.

IAN: 93699

DE Service Deutschland

Tel.: [phone]

E-Mail: [e-mail]

AT Service Österreich

Tel.: [phone] (0,15 EUR/Min.)

E-Mail: [e-mail]

CH Service Schweiz

Tel.: [phone] (0,08 CHF/Min.,

Mobilfunk max. 0,40 CHF/Min.)

E-Mail: [e-mail]

Ersatzteile zu Ihrem Produkt finden Sie auch unter: www.delta-sport.com, Rubrik Service - Ersatzteilservice Lidl
