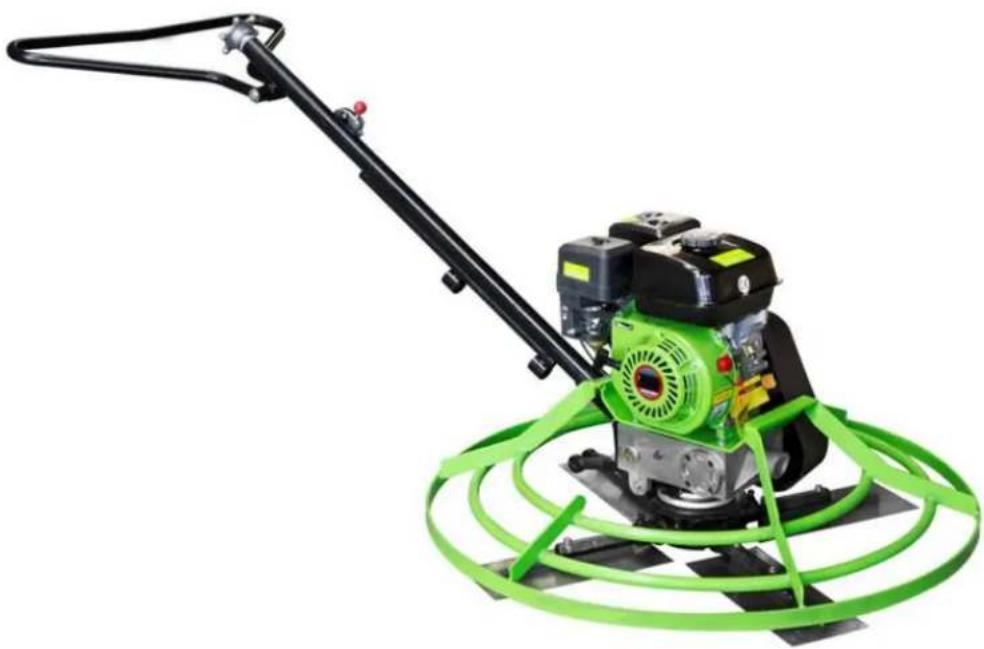

Produkttyp	Betonschleifer / Glättmaschine
Marke	Zipper
Modell	ZI-BG100Y
EAN	9120039231600
Motortyp	4-Takt, Einzylinder
Kraftstofftyp	Benzin (ROZ 95)
Motorölkapazität	ca. 0,5 L
Motoröltyp	SAE 10W40 oder gleichwertig
Getriebeölwechselintervall	Alle 100 Stunden
Startmethode	Seilzugstarter
Choke	Manuell
Rotorblätter	Verstellbarer Winkel (0°-Position zum Stoppen)
Max. Neigung	20°
Max. Leerlaufdrehzahl	3.500 U/min
Gewicht	ca. 80–100 kg (erfordert 2 Personen zum Heben)
Abmessungen (L×B×H)	ca. 1000 × 500 × 1000 mm
Betriebstemperatur	+5°C bis +40°C
Lagertemperatur	-20°C bis +55°C
Geräuschpegel	Gehörschutz verwenden!
Vibration	Regelmäßige Pausen einlegen; Schutzhandschuhe tragen
Wartungsintervalle	Ölcheck vor jedem Gebrauch; Luftfilter alle 100h; Zündkerze alle 50h
Sicherheitsfunktionen	Notstopp (Drehzahlregler), Motor-Abschalter, Kraftstoffabsperrhahn

Häufig gestellte Fragen - ZI-BG100Y Zipper

Wie starte ich die Zipper ZI-BG100Y Poliermaschine?

Drehen Sie den Kraftstoffhahn auf EIN, stellen Sie den Motorschalter auf EIN, schließen Sie den Choke bei kaltem Motor, stellen Sie den Gashebel auf halb, ziehen Sie langsam am Startergriff bis zum Widerstand, dann ziehen Sie kräftig. Nach dem Starten den Choke öffnen.

Warum startet der Motor nicht?

Überprüfen Sie, ob der Motorschalter und der Kraftstoffhahn auf EIN stehen. Stellen Sie sicher, dass Kraftstoff vorhanden ist und der Ölstand ausreicht. Der Motor startet nicht, wenn der Ölstand zu niedrig ist. Überprüfen Sie auch die Zündkerze und den Luftfilter.

Wie überprüfe ich den Ölstand?

Stellen Sie die Maschine auf eine ebene Fläche, schalten Sie den Motor aus, warten Sie 10 Minuten. Schrauben Sie den Ölmessstab heraus, wischen Sie ihn ab, stecken Sie ihn ohne Schrauben wieder ein, nehmen Sie ihn heraus und kontrollieren Sie den Ölstand. Er sollte zwischen den beiden Markierungen liegen. Bei Bedarf mit SAE 10W40 auffüllen.

Welche Art von Kraftstoff verwendet die Maschine?

Der Motor benötigt Benzin mit einer Oktanzahl von ROZ 95. Verwenden Sie kein Benzin mit einem Ethanolanteil über 10%. Filtern Sie den Kraftstoff immer beim Tanken.

Wie oft sollte ich das Motoröl wechseln?

Wechseln Sie das Motoröl nach den ersten 20 Betriebsstunden und dann alle 200 Betriebsstunden. Verwenden Sie SAE 10W40 oder ein ähnliches hochwertiges Öl.

Welche Sicherheitsvorkehrungen sollte ich beim Betrieb der Poliermaschine treffen?

Tragen Sie stets Gehörschutz, Sicherheitsschuhe und eng anliegende Kleidung. Halten Sie Hände und Füße von beweglichen Teilen fern. Betreiben Sie die Maschine niemals in Innenräumen (Gefahr einer Kohlenmonoxidvergiftung). Halten Sie einen sicheren Abstand zu Kanten und Hängen.

Wie stoppe ich die Maschine im Notfall?

Drücken Sie den Drehzahlregler vollständig in die STOP-Position, um den Motor schnell abzustellen. Drehen Sie dann den Motorschalter auf AUS und schließen Sie den Kraftstoffhahn.

Wie sollte ich die Maschine transportieren?

Lassen Sie Kraftstoff und Öle ab, montieren Sie den Gashebel ab und packen Sie die Maschine in ihren Karton. Verwenden Sie zwei Personen und einen Gabelstapler oder Hebezeug. Sichern Sie die Maschine, um Bewegungen während des Transports zu vermeiden.

Was sollte ich tun, wenn die Maschine länger als 30 Tage nicht benutzt wird?

Entleeren Sie den Kraftstofftank, wechseln Sie das Motoröl, entfernen Sie die Zündkerze, geben Sie ein paar Tropfen Öl in den Zylinder, ziehen Sie mehrmals am Starter, setzen Sie dann die Zündkerze wieder ein. Lagern Sie an einem trockenen, frostfreien Ort.

Wo finde ich Ersatzteile für die ZI-BG100Y?

Verwenden Sie originale ZIPPER Ersatzteile. Füllen Sie das Serviceformular am Ende des Handbuchs mit dem Maschinentyp, der Teilnummer und einer Kopie der Explosionszeichnung aus. Kontaktieren Sie Ihren Händler oder direkt ZIPPER.

BEDIENUNGSANLEITUNG ZI-BG100Y Zipper

DE BETRIEBSANLEITUNG

BETONGLÄTTER

Übersetzung / Translation

EN USER MANUAL

CZ NÁVOD K POUŽITÍ

POWER TROWEL

HLADICKA BETONU

ACHTUNG: Öl kontrollieren!

Motor startet nicht bei Ölmindermenge!!

ATTENTION: Check Oil!

2 SICHERHEITSZEICHEN / SAFETY SIGNS 4

3 TECHNIK / TECHNICS / TECHNIKA 5

3.1 Komponenten / components / Části stroje....5
3.2 Technische Daten / Technical data / Technická data/ Tehnični podatki......6

4 VORWORT (DE) 7

5 SICHERHEIT 8

5.1 Bestimmungsgemäße Verwendung 8

5.1.1 Technische Einschränkungen 8
5.1.2 Verbotene Anwendungen / Gefährliche Fehlanwendungen 8

5.2 Anforderungen an Benutzer....8

5.3 Allgemeine Sicherheitshinweise 8
5.4 Spezielle Sicherheitshinweise zum Betrieb von ZI-BG100Y 9
5.5 Sicherheitshinweise für Maschinen mit Verbrennungsmotor 9
5.6 Gefahrenhinweise....10

6 INBETRIEBNAHME 11

6.1 Lieferumfang prüfen....11
6.2 Checkliste vor der Inbetriebnahme.... 11

6.2.1 Motoröl-Stand prüfen 11
6.2.2 Füllstand des Kraftstofftanks überprüfen 12

7 BETRIEB 12

7.1 Informationen zur Erst-Inbetriebnahme 12

7.1.1 Testlauf Erstinbetriebnahme 12
7.1.2 Hinweise für die ersten 20 Betriebsstunden 12

7.2 Betriebshinweise....12
7.3 Maschine starten 13

7.4.1 Not-Aus 14
7.4.2 Normales Ausschalten 14

8 WARTUNG 14

8.1 Instandhaltungs- und Wartungsplan 14
8.1.1 Maßnahmen-Tabelle 14

8.2 Getriebeöl wechseln: 14
8.3 Motoröl wechseln 15
8.4 Luftfilter reinigen 15
8.5 Zündkerze reinigen....15

9 TRANSPORT 15

10 LAGERUNG 16
11 ENTSORGUNG 16
12 FEHLERBEHEBUNG 16
13 PREFACE (EN) 17
14 SAFETY 18

33 GEWÄHRLEISTUNG (DE) 40

34 WARRANTY GUIDELINES (EN) 41

35 ZARUKA (CZ) 42

36 PRODUKTBEÖBACHTUNG | PRODUCT MONITORING 43

2 SICHERHEITSZEICHEN / SAFETY SIGNS

DE

SICHERHEITSZEICHEN BEDEUTUNG DER SYMBOLE

EN

SAFETY SIGNS DEFINITION OF SYMBOLS

CZ

VÝZNAM BEZPEČNOSTNÍCH SYMBOLŮ

DE CE-KONFORM! - Dieses Produkt entspricht den EG-Richtlinien.

DE Anleitung beachten!

DE Keine offene Flamme, Feuer, offene Zündquelle und Rauchen verboten!

DE Vergiftungsgefahr! Betreiben Sie das Gerät nicht in geschlossenen Bereichen oder in schlecht belüfteten Räumen, außer es besteht adäquate Lüftung durch Abluftventilatoren oder Schläuche

DE Warnung vor heißer Oberfläche

EN Hot Surface

DE Persönliche Schutzausrüstung tragen!

DE Sicherheitsabstand einhalten!

DE ACHTUNG: Öl kontrollieren! Motor startet nicht bei Ölmindermenge!!

Warnschilder und/oder Aufkleber an der Maschine, die unleserlich sind oder die entfernt wurden, sind umgehend zu erneuern!

3 TECHNIK / TECHNICS / TECHNIKA

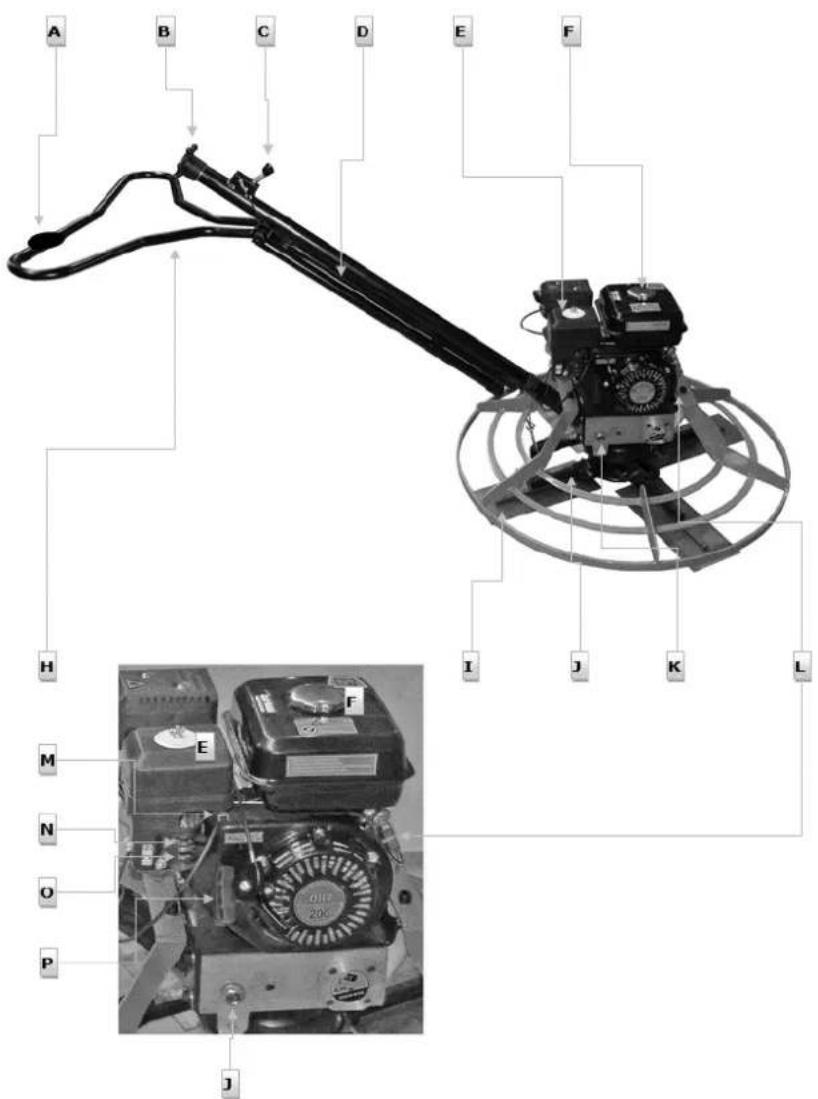

3.1 Komponenten / components / Části stroje

Sehr geehrter Kunde!

Diese Betriebsanleitung enthält Informationen und wichtige Hinweise zur sicheren Inbetriebnahme und Handhabung des ZIPPER Betonglätters ZI-BG100Y, nachfolgend als "Maschine" bezeichnet.

Die Anleitung ist Bestandteil der jeweiligen Maschine und darf nicht entfernt werden. Bewahren Sie sie für spätere Zwecke an einem geeigneten, für Nutzer (Betreiber) leicht zugänglichen, vor Staub und Feuchtigkeit geschützten Ort auf, und legen Sie sie der Maschine bei, wenn sie an Dritte weitergegeben wird!

Beachten Sie im Besonderen das Kapitel Sicherheit!

Durch die ständige Weiterentwicklung unserer Produkte können Abbildungen und Inhalte geringfügig abweichen. Sollten Sie Fehler feststellen, informieren Sie uns bitte.

Technische Änderungen vorbehalten!

Kontrollieren Sie die Ware nach Erhalt unverzüglich und vermerken Sie etwaige Beanstandungen bei der Übernahme durch den Zusteller auf dem Frachtbrief!

Transportschäden sind innerhalb von 24 Stunden separat an uns zu melden.

Für nicht vermerkte Transportschäden kann Holzmann keine Gewährleistung übernehmen.

Urheberrecht

© 2018

Diese Dokumentation ist urheberrechtlich geschützt. Alle Rechte bleiben vorbehalten! Insbesondere der Nachdruck, die Übersetzung und die Entnahme von Fotos und Abbildungen werden gerichtlich verfolgt.

Als Gerichtsstand gilt das für ZIPPER Maschinen zuständige Gericht als vereinbart.

Kundendienstadresse

ZIPPER MASCHINEN GmbH

Gewerbepark 8, A-4707 Schlüsslberg

AUSTRIA

Tel.: [phone]

Fax: [phone]

Mail: [e-mail]

5 SICHERHEIT

Dieser Abschnitt enthält Informationen und wichtige Hinweise zur sicheren Inbetriebnahme und Handhabung der Maschine.

Zu Ihrer Sicherheit lesen Sie diese Betriebsanleitung vor Inbetriebnahme aufmerksam durch. Das ermöglicht Ihnen den sicheren Umgang mit der Maschine, und Sie beugen damit Missverständnissen sowie Personen- und Sachschäden vor. Beachten Sie außerdem die an der Maschine verwendeten Symbole und Piktogramme sowie die Sicherheits- und Gefahrenhinweise!

5.1 Bestimmungsgemäße Verwendung

Die Maschine ist ausschließlich für folgende Tätigkeiten bestimmt:

Glätten von frischen Beton- oder Estrichflächen nach bereits erfolgtem Einbringen und Verdichten. Rückstände vom Einbringen des Betons, wie beispielsweise Grate oder andere Druckstellen und Unebenheiten werden egalisiert und der Boden erhält eine glatte und feine Oberfläche.

Für eine andere oder darüber hinausgehende Benutzung und daraus resultierende Sachschäden oder Verletzungen übernimmt ZIPPER-MASCHINEN keine Verantwortung oder Garantieleistung.

5.1.1 Technische Einschränkungen

Die Maschine ist für den Einsatz unter folgenden Umgebungsbedingungen bestimmt:

Rel. Feuchtigkeit: max. 65 %

Temperatur (Betrieb) +5°C bis +40°C

Temperatur (Lagerung, Transport) -20°C bis +55°C

5.1.2 Verbotene Anwendungen / Gefährliche Fehlanwendungen

• Betreiben der Maschine ohne adäquate körperliche und geistige Eignung
• Betreiben der Maschine ohne entsprechende Kenntnis der Bedienungsanleitungen (Maschine + Motor).
• Änderungen der Konstruktion der Maschine
• Betreiben der Maschine bei Nässe und Regen
• Betreiben der Maschine in explosionsgefährdeter Umgebung
• Betreiben der Maschine in Innenräumen oder geschlossenen Bereichen
• Betreiben der Maschine ohne funktionierende bzw. fehlende Schutzbleche
• Entfernen der an der Maschine angebrachten Sicherheitskennzeichnungen
  • Verändern, umgehen oder außer Kraft setzen der Sicherheitseinrichtungen der Maschine
• Nutzen der Maschine zum Transport von Personen

Die nicht bestimmungsgemäße Verwendung bzw. die Missachtung der in dieser Anleitung dargelegten Ausführungen und Hinweise hat das Erlöschen sämtlicher Gewährleistungs- und Schadenersatzansprüche gegenüber der Zipper Maschinen GmbH zur Folge.

5.2 Anforderungen an Benutzer

Voraussetzungen für das Bedienen der Maschine sind die körperliche und geistige Eignung sowie Kenntnis und Verständnis der Betriebsanleitung.

Bitte beachten Sie, dass örtlich geltende Gesetze und Bestimmungen das Mindestalter des Bedieners festlegen und die Verwendung dieser Maschine einschränken können! Legen Sie ihre persönliche Schutzausrüstung vor Arbeiten an der Maschine an.

Arbeiten an elektrischen Bauteilen oder Betriebsmitteln dürfen nur von einer Elektrofachkraft durchgeführt oder unter Anleitung und Aufsicht einer Elektrofachkraft vorgenommen werden.

5.3 Allgemeine Sicherheitshinweise

Zur Vermeidung von Fehlfunktionen, Schäden und gesundheitlichen Beeinträchtigungen sind bei Arbeiten mit der Maschine neben den allgemeinen Regeln für sicheres Arbeiten insbesondere folgende Punkte zu berücksichtigen:

• Überprüfen Sie die Maschine vor jeder Verwendung auf ihren einwandfreien Zustand. Achten Sie darauf, dass alle Schutzvorrichtungen am richtigen Platz und funktionstüchtig sind, und vergewissern Sie sich, dass alle Muttern, Schrauben etc. fest angezogen sind. Nehme Sie die Maschine nicht in Betriebe, wenn Sie merken, dass Teile fehlen oder beschädigt sind!
• Sorgen Sie im Arbeits- und Umgebungsbereich der Maschine für ausreichende Lichtverhältnisse.
• Halten Sie Hände und Füße von sich bewegenden Maschinenteilen fern und achten Sie beim Arbeiten stets auf sicheren Stand.
• Stellen Sie sicher, dass der zu stampfende Bereich keine "stromführenden" Elektrokabel, Gas-, oder Wasserleitungen enthält, welche durch die Vibration beschädigt werden können.
• Entfernen Sie Einstellwerkzeug vor dem Einschalten von der Maschine.
• Lassen Sie die laufende Maschine niemals unbeaufsichtigt (Maschine vor dem Verlassen immer stillsetzen).
• Stellen Sie sicher, dass Unbefugte einen entsprechenden Sicherheitsabstand zum Gerät einhalten, und halten Sie insbesondere Kinder von der Maschine fern.
• Die Maschine darf nur von Personen betrieben, gewartet oder repariert werden, die mit ihr vertraut sind und die über die im Zuge dieser Arbeiten auftretenden Gefahren unterrichtet sind.
• Tragen Sie stets geeignete persönliche Schutzausrüstung (Gehörschutz, Handschuhe, Sicherheitsschuhe, eng anliegende Arbeitsschutzkleidung etc.)!
• Unterlassen Sie das Arbeiten an der Maschine bei Müdigkeit, Unkonzentriertheit bzw. unter Einfluss von Medikamenten, Alkohol oder Drogen!
• Betreiben Sie das Gerät niemals in Gegenwart brennbarer Flüssigkeiten oder Gase (Explosionsgefahr!).
• Führen Sie Wartungs-, Einstell- und Reinigungsarbeiten nur bei ausgeschaltetem Motor durch.
• Verwenden Sie nur von Zipper Maschinen empfohlene Ersatzteile und Zubehör.

5.4 Spezielle Sicherheitshinweise zum Betrieb von ZI-BG100Y

• Die Maschine ist für die Bedienung durch eine Person konzipiert. Bedienen Sie die Maschine stets von hinten. Stellen Sie sich niemals seitlich neben oder vor die Maschine, wenn der Motor läuft
• Die längere durchgehende Benutzung der Maschine kann zu vibrationsbedingten Durchblutungsstörungen insbesondere der Hände, führen. Legen Sie deshalb regelmäßig Arbeitspausen ein!
  Tragen Sie geeignete Schutzhandschuhe, um die Vibrationsintensität abzuschwächen. Die Härte des zu bearbeitende Untergrundes, persönliche Veranlagung zu Durchblutungsstörungen als auch niedrige Außentemperaturen verringern die erlaubte Benutzungsdauer im erheblichen Maße.
• Halten Sie sich von Kanten und Gräben fern und vermeiden Sie Situationen, in denen die Maschine umkippen könnte.
• Übermäßiger Lärm kann zu Gehörschäden und temporären oder dauerhaften Verlust der Hörfähigkeit führen. Tragen Sie einen nach Gesundheits- und Sicherheitsregelungen zertifizierten Gehörschutz, um die Lärmbelastung zu begrenzen.
• Erhöhen Sie die geregelte Leerlaufdrehzahl des Motors nicht über 3.500 U/min. Dies könnte zu Schäden an der Maschine oder Personenverletzungen führen.

5.5 Sicherheitshinweise für Maschinen mit Verbrennungsmotor

- Berühren Sie Motor und/oder Auspufftopf im laufenden Betrieb bzw. unmittelbar nach dem Abstellen nicht! Diese Bereiche werden im Betrieb heiß und können Verbrennungen verursachen.

- Berühren Sie den Zündkerzenstecker nicht, wenn der Motor läuft (elektrischer Schlag!).

• Betreiben Sie das Gerät nicht in geschlossenen Bereichen oder in schlecht belüfteten Räumen, außer es besteht adäquate Lüftung durch Abluftventilatoren oder Schläuche. (Erstickungsgefahr durch Kohlenmonoxyd!)
• Rauchen Sie nicht während des Betriebs der Maschine.
• Rauchen Sie nicht beim Auftanken der Maschine.
• Betanken Sie die Maschine nur in einem gut belüfteten Bereich.
• Betanken Sie die Maschine nicht, wenn der Motor läuft oder die Maschine noch heiß ist.
• Tanken Sie die Maschine nicht in der Nähe offener Flammen auf.
• Verschütten Sie beim Auftanken keinen Kraftstoff.
• Kurbeln Sie einen überfluteten Benzinmotor nicht an, so lange die Zündkerze herausgenommen ist – im Zylinder angestauter Kraftstoff spritzt aus der Zündkerzenöffnung heraus.
• Nehmen Sie an Benzinmotoren keinen Zündfunkentest vor, wenn der Motor überflutet oder Benzin zu riechen ist. Ein Streufunke könnte die Dämpfe entzünden.
• Verwenden Sie Benzin oder andere Arten von Kraftstoff bzw. entflammbare Lösungen nicht zum Reinigen der Maschinenteile, vor allem nicht in geschlossenen Räumen. Die Dämpfe von Kraftstoffen und Lösungen können explodieren.
• Halten Sie den Bereich um den Auspufftopf immer frei von Fremdsubstanzen, wie z.B. Blättern, Papier, Kartons etc. Ein heißer Auspufftopf könnte diese Substanzen entzünden und ein Feuer verursachen.
• Verschließen Sie den Tankdeckel nach dem Tankvorgang wieder.
• Überprüfen Sie Kraftstoffleitung und Tank regelmäßig auf Undichtheit und Risse. Betreiben Sie die Maschine nicht, wenn Lecks im Kraftstoffsystem bekannt sind.
• Lagern Sie Kraftstoff nur in dafür vorgesehenen und zugelassenen Behältern.

5.6 Gefahrenhinweise

Trotz bestimmungsmäßiger Verwendung bleiben bestimmte Restrisiken bestehen. Bedingt durch Aufbau und Konstruktion der Maschine können im Umgang mit den Maschinen Gefährdungssituationen auftreten, die in dieser Bedienungsanleitung wie folgt gekennzeichnet sind:

GEFAHR

Ein auf diese Art gestalteter Sicherheitshinweis weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird.

WARNU NG

Ein solcherart gestalteter Sicherheitshinweis weist auf eine möglicherweise gefährliche Situation hin, zu schweren Verletzungen oder sogar zum Tod führen kann, wenn sie nicht gemieden wird.

VO RSI CHT

Ein auf diese Weise gestalteter Sicherheitshinweis weist auf eine möglicherweise gefährliche Situation hin, die zu geringfügigen oder leichten Verletzungen führen kann, wenn sie nicht gemieden wird.

HIN WEIS

Ein derartig gestalteter Sicherheitshinweis weist auf eine möglicherweise gefährliche Situation hin, die zu Sachschäden führen kann, wenn sie nicht gemieden wird.

Ungeachtet aller Sicherheitsvorschriften sind und bleiben ihr gesunder Hausverstand und ihre entsprechende technische Eignung/Ausbildung der wichtigste Sicherheitsfaktor bei der fehlerfreien Bedienung der Maschine. Sicheres Arbeiten hängt in erster Linie von Ihnen ab!

6 INBETRIEBNAHME

6.1 Lieferumfang prüfen

Überprüfen Sie die Maschine nach Anlieferung unverzüglich auf Transportschäden und fehlende Teile.

6.2 Checkliste vor der Inbetriebnahme

HINWEI S

Der Einsatz von Farbverdünnern, Benzin, aggressiven Chemikalien oder Scheuermitteln führt zu Sachschäden an den Oberflächen! Für die der Reinigung deshalb nur milde Reinigungsmittel verwenden!

• Reinigen Sie die Maschine und entfernen Sie gegebenenfalls Schmutz und Staub.

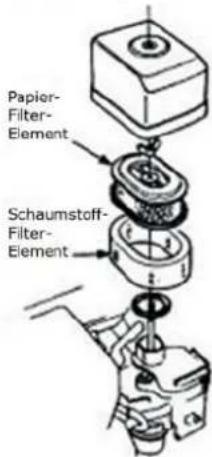

• Wenn der Luftfilter verschmutzt ist, blasen Sie die Filterpatrone von innen durch, indem Sie einen Strahl trockener Druckluft auf und ab bewegen. Fahren Sie damit so lange fort, bis der gesamte Staub entfernt ist. Ersetzen Sie den Luftfilter erforderlichenfalls durch einen neuen.
• Prüfen Sie den Vergaser auf äußeren Schmutz und Staub und reinigen Sie ihn gegebenenfalls mit trockener Druckluft.
• Überprüfen Sie Feststellmuttern und Schrauben auf festen Sitz. (Durch Vibrationen gelöste Schrauben oder Bolzen können zu Unfällen führen!)

6.2.1 Motoröl-Stand prüfen

HIN WEI S

Ein zu niedriger Ölstand führt zu Schäden am Motor und verkürzt die Lebensdauer der Maschine. Überprüfen Sie deshalb vor jedem Start den Motoröl-Stand und füllen Sie gegebenenfalls Motoröl nach.

1. Zur Prüfung des Motoröl-Standes stellen Sie die Maschine auf einer sicheren, ebenen Fläche ab. Motor abschalten und Maschine zehn Minuten stehen lassen, damit sich das zirkulierende Öl in der Ölwanne sammeln kann.

2. Öl-Messstab herausdrehen und mit einem sauberen, fusselfreien Lappen oder einem nicht fasernden Papiertuch abwischen.

3. Messstab wieder bis zum Anschlag in die Öffnung schieben, aber nicht einschrauben. (Achten Sie darauf, dass der Stab wirklich ganz eingeschoben wurde – manchmal verkantet er sich.)

4. Öl-Messstab wieder herausziehen und Ölstand ablesen. Dafür gibt es zwei Markierungen – siehe Abbildung links.

5. Bei niedrigem Ölstand empfohlenes Öl bis maximal zum oberen Rand nachfüllen.

6. Öl-Messstab wieder einschieben und festdrehen.

6.2.2 Füllstand des Kraftstofftanks überprüfen

HINWEI S

Beachten Sie die Sicherheitsvorschriften zur Kraftstoffkontrolle. Filtern Sie den Kraftstoff beim Tanken um zu verhindern, dass Fremdpartikel in den Verbrennungsraum gelangen. Wischen Sie ausgelaufenen Kraftstoff auf.

Ablauf:

1. Tankdeckel (sitzt auf dem Kraftstofftank) aufschrauben.
2. Füllstands-Überprüfung in Form einer Sichtprüfung. Erforderlichenfalls Benzin mit entsprechender Oktanzahl (ROZ 95) nachfüllen.
3. Tankdeckel nach dem Tanken wieder gut verschließen.

7 BETRIEB

• Sichern Sie die Arbeitsumgebung ab, bevor Sie mit dem Arbeiten beginnen.
• Versuchen Sie nie, die Maschine in Betrieb zu nehmen, bevor Sie die Sicherheitshinweise gelesen und verstanden haben, sowie alle erforderlichen Maßnahmen vor der Erstinbetriebnahme durchgeführt haben.
• Sachgemäß durchgeführtes Einbringen und Verdichten des Betons ist Voraussetzung für erfolgreiches Betonglätten.
• Transport der Maschine zum Einsatzort: Montieren Sie die Transportstange in die dafür vorgesehene Halterung an der Vorderseite der Maschine. Transport der Maschine durch 2 Personen.

7.1 Informationen zur Erst-Inbetriebnahme

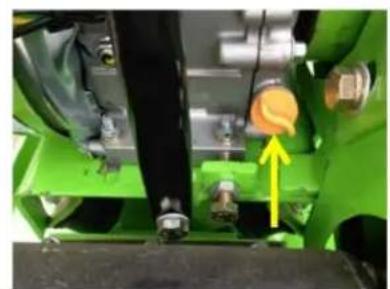

HIN WEI S

Beachten Sie, dass die Maschine ohne Motoröl, Kraftstoff und Getriebeöl ausgeliefert wird. Stellen sie sicher, dass diese Betriebsmittel vor der Erst-Inbetriebnahme aufgefüllt sind.

ACHTUNG: Maschine startet nicht bevor Motoröl bis zur Obergrenze nachgefüllt ist Ölmangelschmierung!

7.1.1 Testlauf Erstinbetriebnahme

• Lassen Sie die Maschine für rund 3 Minuten im Leerlauf laufen
• Achten Sie auf abnormale Geräusche
• Achten Sie auf die Abgase (zu schwarz, zu weiß)?

7.1.2 Hinweise für die ersten 20 Betriebsstunden

Um die Lebenserwartung Ihrer Maschine zu optimieren, sollten Sie folgende Punkte befolgen:

• Schonen Sie den Motor die ersten 20 Betriebsstunden (dies gilt auch für gebrauchte Motoren nach einer umfassenden Wartung). Das heißt, geringere Drehzahl und geringere max. Arbeitsbelastung als während des Normalbetriebs.
• Wechseln Sie das Motoröl nach den ersten 20 Betriebsstunden.

7.2 Betriebshinweise

• Ziehen Sie bei laufendem Motor niemals den Seilzug an. Dies schädigt den Motor.
• Der Zugmechanismus für die Veränderung der Motordrehzahl ist mit einer Justierschraube begrenzt. Diese ist werkseingestellt. Verändern Sie diese Einstellung nie eigenmächtig, Sie könnten den Motor überlasten.
• Betreiben Sie die Maschine unter keinen Umständen auf Gefällen von über 20°, da selbst bei optimalem Ölstand der Motor nicht mit genug Schmierung versorgt sein könnte.
• In der Richtung der Vorrückbewegung der Maschine und innerhalb eines Bereichs von einem Meter um die Maschine, darf niemand außer dem Bediener stehen.
• Sachgemäß durchgeführtes Einbringen und Verdichten des Betons ist Voraussetzung für erfolgreiches Betonglätten.

7.3 Maschine starten

	1. Klappen Sie den Haltebügel hoch und klemmen Sie die Transportvorrichtung in die Gummihalterung.
	2. Drehen Sie den Kraftstoffschalter auf die Position „EIN“.
	3. Drehen Sie den Motor EIN/AUS-Schalter (Zündschalter) ebenfalls auf die Position „EIN“.

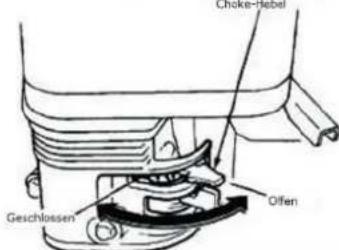

	Hinweis: Die Geschlossen-Position des Choke-Hebels reichert das Kraftstoffgemisch zum Starten eines kalten Motors an. Die Geöffnet-Position liefert das richtige Kraftstoffgemisch für den Normalbetrieb nach dem Start sowie für den Neustart eines warmen Motors.4. Bringen Sie den Choke-Hebel in die Position „GESCHLOSSEN“, nur für kalten Motor.
	5. Stellen Sie den Gashebel auf „Halbgas“ (= Mittelstellung zwischen „schnell“ und „langsam“.Hinweis: Ziehen Sie das Starterseil nicht bis zum Ende durch und lassen Sie es nach dem Ziehen nicht zurückschnellen, sondern nur zügig zurückspulen.

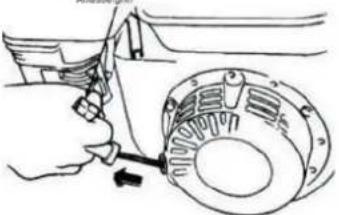

	6. Fassen Sie den Startergriff und ziehen Sie ihn langsam heraus. Der Widerstand wird an einer bestimmten Stelle am stärksten. Dieser Punkt entspricht dem Kompressionspunkt. Lassen Sie das Seil von diesem Punkt aus ein wenig zurückrollen und ziehen Sie es dann kraftvoll heraus.7. Schalten sie den Choke-Hebel nach „Offen, wenn der Motor läuft.8. Rotoren einstellen

7.4 Maschine stoppen

7.4.1 Not-Aus

Bei Gefahr und/oder in einer Notsituation können Sie die Maschine schnell mit dem Drehzahlregler ausschalten, indem Sie diesen vollständig in die STOP Position schieben.

7.4.2 Normales Ausschalten

1. Rotoren geradestellen
2. Stellen Sie den oberen Gaszughebel auf „Minimum“ und lassen Sie den Motor bei niedriger Drehzahl noch ca. 3 Minuten leer laufen.
3. Stellen Sie dann den Motor EIN/AUS Schalter (Zündschalter) auf die OFF Position.
4. Schließen Sie den Kraftstoffschalter.
5. Warten Sie mit der Einlagerung der Maschine so lange zu, bis der Motor abgekühlt ist.

8 WARTUNG

WARNUNG

Heiße Oberflächen und rotierende Maschinenteile bei laufendem Motor können schwere Verletzungen hervorrufen oder sogar zum Tod führen. Setzen Sie die Maschine vor Umrüst-, Einstell-, Reinigungs- und Wartungsarbeiten immer still und sichern Sie sie gegen unbeabsichtigte Wiederinbetriebnahme.

8.1 Instandhaltungs- und Wartungsplan

8.1.1 Maßnahmen-Tabelle

Kontrollen zur Instandhaltung der Maschine
Kraftstoffstand überprüfen	Täglich vor Inbetriebnahme
Lockere oder verlorene Schrauben	Täglich vor Inbetriebnahme
Beschädigung irgendwelchen Teiles	Täglich vor Inbetriebnahme
Auf Öllachen bzw. Benzinflecken unter der Maschine achten! Benzinleitung, Tank, Tankdeckel auf Riss, undichte Stelle prüfen.	Täglich vor Inbetriebnahme
Motoröl überprüfen / ggf. nachfüllen	Täglich vor Inbetriebnahme
Maschine säubern, Rotorblätter säubern	Täglich nach Inbetriebnahme
Riemenspannung	Täglich vor Inbetriebnahme
Riemenzustand	Täglich vor Inbetriebnahme
Rotorblätter schmieren bei Schmiernippel	Alle 20 Arbeitsstunden / wöchentlich
Luftfilter reinigen	Alle 100 Arbeitsstunden/ monatlich
Zündkerzen überprüfen/ reinigen	Alle 50 Arbeitsstunden / bei Bedarf
Motoröl wechseln	Nach Erstinbetriebnahme nach 20 Arbeitsstunden / Alle 200 Arbeitsstunden
Getriebeöl wechseln	Alle 100 Arbeitsstunden / bei Bedarf

Die angegebenen Intervalle beziehen sich auf das Arbeiten unter „normalen“ Betriebsbedingungen. Je nach Belastung kann ein Wechsel/Tausch aber auch schon zu einem früheren Zeitpunkt erforderlich sein.

8.2 Getriebeöl wechseln:

HIN WEI S

Altöle sind giftig und dürfen nicht in die Umwelt gelangen!

Kontaktieren Sie gegebenenfalls die lokalen Behörden für Informationen bezüglich der ordnungsgemäßen Entsorgung.

8.3 Motoröl wechseln

HINWEI S

Altöle sind giftig und dürfen nicht in die Umwelt gelangen!

Kontaktieren Sie gegebenenfalls die lokalen Behörden für Informationen bezüglich der ordnungsgemäßen Entsorgung.

1. Öl-Ablassschraube an der Hinterseite des Motors lösen.

2. Öltank-Kappe (K) öffnen. Das abfließende Öl in einem

Auffangbehälter sammeln und fachgerecht entsorgen!

1. Öl-Ablassschraube nach dem Entleeren wieder anziehen.

2. Über die Einfüll-Öffnung (K) frisches Öl nachfüllen (s.

Abschnitt Motoröl-Stand prüfen).

Verwenden Sie nur qualitativ hochwertiges Motor-Öl, z.B.: SAE30, 15W40 oder vergleichbares!

8.4 Luftfilter reinigen

Ein verunreinigter Luftfilter kann zu Problemen beim Anlassen der Maschine, zu Leistungsverlust während des Betriebs und zur Verkürzung der Motorlebensdauer beitragen.

Für Motorschäden infolge unterlassener regelmäßiger Reinigung des Luftfilters übernimmt Zipper Maschinen Keinerlei Haftung.

1. Zum Reinigen des Luftfilters lösen Sie als erstes die Flügelmutter am Luftfiltergehäuse, entfernen sie die Abdeckung (Schaumstoff-Filter-Element) und nehmen die Luftfilterkassette (Papier-Filter-Element) heraus. Reinigen Sie beide Elemente mechanisch mit einer weichen Bürste
2. Soll nur die Luftfilterkassette gereinigt werden, blasen Sie mit einem trockenen Druckluftstrahl von der Innenseite gegen den Filter, bis der gesamte Staub entfernt ist.
   Ein Luftfilterwechsel steht an, wenn:
3. die Motorleistung abfällt und der Treibstoffverbrauch gleichzeitig zunimmt
   • der Ölverbrauch zunimmt
   • das Anlassen des Motors schwerer wird

8.5 Zündkerze reinigen

1. Ziehen Sie die Zündkerzen-Kappe heraus und entfernen Sie Verunreinigungen im Außenbereich der Zündkerze.
2. Schrauben Sie anschließend die Zündkerze mit dem Zündkerzen-Schlüssel heraus.
3. Überprüfen Sie die Keramikisolierung, reinigen Sie die Elektroden (Metallspitzen) und kontrollieren Sie den Abstand zwischen den Kontakten. Er sollte 0,7 bis 0,8 mm betragen.
4. Bauen Sie die gereinigte (oder getauschte) Zündkerze wieder ein und bringen Sie die Zündkerzenkappe wieder an.

9 TRANSPORT

WARNU NG

Maschine niemals mit laufendem Motor anheben oder transportieren!

HIN WEI S

Für das Heben und Abstellen der Maschine auf einem anderen Transportmittel sind zwei Personen erforderlich – eine Person für die Bedienung des Hebezeugs und eine Person, um die Maschine in Balance zu halten.

Montieren Sie den Gashebel am Griff ab. Lassen Sie Treibstoff sowie Motoröl und Getriebeöl ab. Dann die Maschine in den Verpackungskasten einpacken, mit Gabelstaplern oder muskelkraft auf den Transportwagen heben, dann auf einer Stelle befestigen, um Verschiebung und Maschinenschaden zu vermeiden.

10 LAGERUNG

Wenn die Maschine längere Zeit (>30 Tage) still steht:

1. Öltanks bzw. Treibstofftank leeren.

2. Die Zündkerze abnehmen und einige Tropfen Motoröl in den Zylinder einfüllen. Mittels Seilstarter den Motor einige Male umdrehen, sodass das Öl im Zylinderinnenraum gut verteilt wird. Die Zündkerze reinigen und wieder anbringen.

3. Die ausgekühlte Maschine abdecken und außerhalb der Reichweite von Kindern und nicht autorisierten Personen in einer gut belüfteten, trockenen und frostfreien Umgebung lagern.

11 ENTSORGUNG

Entsorgen Sie Ihre Maschine nicht im Restmüll. Kontaktieren Sie Ihre lokalen Behörden für Informationen bzgl. der verfügbaren Entsorgungsmöglichkeiten. Wenn Sie bei Ihrem Fachhändler eine neue Rüttelplatte oder ein gleichwertiges Gerät kaufen, ist dieser in bestimmten Ländern verpflichtet, Ihre alte Maschine fachgerecht zu entsorgen.

12 FEHLERBEHEBUNG

WAR NUNG

Heiße Oberflächen und rotierende Maschinenteile bei laufendem Motor können schwere Verletzungen hervorrufen oder sogar zum Tod führen. Maschine vor Arbeiten zur Störungsbeseitigung immer still setzen und gegen unbeabsichtigte Wiederinbetriebnahme sichern.

Fehler	Mögliche Ursache / Behebung
Wenn der Motor nicht anspringen will:	Den Ein/Ausschalter überprüfen und sicherstellen, dass er auf "EIN" geschaltet ist.Die Kraftstoffversorgung überprüfen.Startvorgang beachten Kaltstart/WarmstartSicherstellen, dass das Zündkabel der Zündkerze angeschlossen ist.Zündkerze überprüfenVergaser und Luftfilter überprüfen und sicherstellen, dass sie sauber sind.
Im Falle dass der Motor stoppt:	Die Kraftstoffversorgung überprüfen.Ölstand überprüfen.Überprüfen, dass der Kraftstoffhahn eingeschaltet ist.Den Zustand des Luftfilters überprüfen.
Wenn der Benzinmotor nicht genug Leistung bringt:	Die Kraftstoffversorgung überprüfen.Überprüfen, dass der Kraftstoffhahn eingeschaltet ist.Den Zustand des Luftfilters überprüfen.
Im Falle die Maschine nicht frei arbeitet	Getriebeöl, Schmierung Rotorblätter.

13 PREFACE (EN)

Dear Customer!

ZIPPER MASCHINEN GmbH

Gewerbepark 8, A-4707 Schlüsslberg

AUSTRIA

Tel.: [phone]

Fax: [phone]

Mail: [e-mail]

14 SAFETY

ZIPPER MASCHINEN GmbH

Gewerbepark 8, A-4707 Schlüsslberg

AUSTRIA

Tel.: [phone]

Fax: [phone]

Mail: [e-mail]

23 BEZPEČNOST

(DE) Mit ZIPPER-Ersatzteilen verwenden Sie Ersatzteile, die ideal aufeinander abgestimmt sind. Die Passgenauigkeit der Teile verkürzt ihre Einbauzeit und erhöht die Lebensdauer der Maschine.

HINWEIS

Der Einbau von anderen als Originalersatzteilen führt zum Verlust der Garantie!

Verwenden Sie beim Tausch von Komponenten/Teilen deshalb nur Originalersatzteile!

Beim Bestellen von Ersatzteilen verwenden Sie bitte das Serviceformular, das Sie am Ende dieser Anleitung finden. Geben Sie stets Maschinentype, Ersatzteilnummer sowie Bezeichnung an. Um Missverständnissen vorzubeugen, empfehlen wir mit der Ersatzteilbestellung eine Kopie der Ersatzteilzeichnung beizulegen, auf der die benötigten Ersatzteile eindeutig markiert sind. Bestelladresse sehen Sie unter Kundendienstadressen im Vorwort dieser Dokumentation.

33 GEWÄHRLEISTUNG (DE)

1.) Gewährleistung:

Die Fa. ZIPPER Maschinen gewährt für mechanische und elektrische Bauteile eine Gewährleistungsfrist von 2 Jahren für den Hobby Einsatz; bei gewerblichem Einsatz besteht eine Gewährleistung von 1 Jahr, beginnend ab dem Erwerb des Endverbrauchers/Käufers. Treten innerhalb dieser Frist Mängel auf, welche nicht auf im Punkt 3 angeführten Ausschlussdetails beruhen, so wird die Fa. Zipper nach eigenem Ermessen das Gerät reparieren oder ersetzen.

2.) Meldung:

Damit die Berechtigung des Gewährleistungsanspruches überprüft werden kann, muss der Käufer seinen Händler kontaktieren; dieser meldet schriftlich den aufgetretenen Mangel am Gerät der Fa. Zipper. Bei berechtigtem Gewährleistungsanspruch wird das Gerät beim Händler von Zipper abgeholt. Retoursendungen ohne vorheriger Abstimmung mit der Fa. Zipper werden nicht akzeptiert und angenommen.

3.) Bestimmungen:

a) Gewährleistungsansprüche werden nur akzeptiert, wenn zusammen mit dem Gerät eine Kopie der Originalrechnung oder des Kassenbeleges vom Zipper Handelspartner beigelegt ist. Es erlischt der Anspruch auf Gewährleistung, wenn das Gerät nicht komplett mit allen Zubehörteilen zur Abholung gemeldet wird.
b) Die Gewährleistung schließt eine kostenlose Überprüfung, Wartung, Inspektion oder Servicearbeiten am Geräte aus. Defekte aufgrund einer unsachgemäßen Benutzung durch den Endanwender oder dessen Händler werden ebenfalls nicht als Gewährleistungsanspruch akzeptiert. Z.B.: Verwendung von falschem Treibstoffen, Frostschäden in Wasserbehältern, Treibstoff über Winter im Benzintank des Gerätes.
c) Ausgeschlossen sind Defekte an Verschleißteilen wie : Kohlebürsten, Fangsäcke, Messer, Walzen, Schneideplatten, Schneideeinrichtungen, Führungen, Kupplungen, Dichtungen, Laufräder, Sageblätter, Spaltkreuze, Spaltkeile, Spaltkeilverlängerungen, Hydrauliköle, Öl,- Luft-u. Benzinfilter, Ketten, Zündkerzen, Gleitbacken usw.
d) Ausgeschlossen sind Schäden an den Geräten verursacht durch: Unsachgemäße Verwendung, Fehlgebrauch des Gerätes; nicht seinem normalen Verwendungszweckes entsprechend; Nichtbeachtung der Bedienungs-u. Wartungsanleitung; Höhere Gewalt; Reparaturen oder technische Änderungen durch nicht autorisierte Werkstätten oder Kunden selbst. Durch Verwendung von nicht originalen Zipper Ersatz- oder Zubehörteilen.
e) Entstandene Kosten ( Frachtkosten ) und Aufwendungen bei nichtberechtigten Gewährleistungsansprüchen werden nach Überprüfung unseres Fachpersonals dem Kunden oder Händler in Rechnung gestellt.
f) Geräte außerhalb der Gewährleistungsfrist: Reparatur erfolgt nur nach Vorkasse oder Händlerrechnung gemäß des Kostenvoranschlages (inkl. Frachtkosten) der Fa. Zipper.
g) Gewährleistungsansprüche werden nur für den Kunden eines Zipper Händlers, der das Gerät direkt bei der Fa. Zipper erworben hat, gewährt. Diese Ansprüche sind nicht übertragbar bei mehrfacher Veräußerung des Gerätes.

4.) Schadensersatzansprüche und sonstige Haftungen:

Die Fa. Zipper haftet in allen Fällen nur beschränkt auf den Warenwert des Gerätes. Schadensersatzansprüche aufgrund schlechter Leistung, Mängel, sowie Folgeschäden oder Verdienstausfälle wegen eines Defektes während der Gewährleistungsfrist werden nicht anerkannt. Die Fa. Zipper besteht auf das gesetzliche Nachbesserungsrecht eines Gerätes.

34 WARRANTY GUIDELINES (EN)

1.) Warranty:

36 PRODUKTBEOBACHTUNG | PRODUCT MONITORING

Wir beobachten unsere Produkte auch nach der Auslieferung.Um einen ständigen Verbesserungsprozess gewährleisten zu können, sind wir von Ihnen und Ihren Eindrücken beim Umgang mit unseren Produkten abhängig:- Probleme, die beim Gebrauch des Produktes auftreten- Fehlfunktionen, die in bestimmten Betriebssituationen auftreten- Erfahrungen, die für andere Benutzer wichtig sein könnenWir bitten Sie, derartige Beobachtungen zu notieren und diese per E-Mail, Fax oder Post an uns zu senden

We monitor the quality of our delivered products in the frame of a Quality Management policy.Your opinion is essential for further product development and product choice. Please let us know about your:- Impressions and suggestions for improvement.- experiences that may be useful for other users and for product design- Experiences with malfunctions that occur in specific operation modesWe would like to ask you to note down your experiences and observations and send them to us via FAX, E-Mail or by post

Meine Beobachtungen / My experiences:

Name / name:Produkt / product:Kaufdatum / purchase date:Erworben von / purchased from:E-Mail/ e-mail:Vielen Dank für Ihre Mitarbeit! / Thank you for your cooperation!

KONTAKTADRESSE / CONTACT:

Z.I.P.P.E.R MASCHINEN GmbH

4707 Schlüsslberg, Gewerbepark 8

AUSTRIA

Tel :[phone]

Fax:[phone]

[e-mail]

Bitte kreuzen Sie eine der untenstehenden an / Please tick one box from below:

□	Serviceanfrage	/	service inquiry
□	Ersatzteilanfrage	/	spare part inquiry
□	Garantieantrag	/	guarantee claim

1. Daten Antragsteller (\* sind Pflichtfelder) / senders information (\* required)

* Vorname, Nachname / first name, family name
* Straße, Hausnummer / street, house number
* PLZ, Ort / ZIP code, place
* Staat / country
* (Mobil)telefon / (mobile) phone International numbers with country code
* E-Mail

Fax

2. Geräteinformationen / tool information

Seriennummer/serial number: ____ *Maschinentype/machine type: ____

2.1 benötigte Ersatzteile / required spare parts

Ersatzteilnummer / Part No°	Beschreibung / description	Anzahl / number

2.2 Problembeschreibung / problem description

Bitte führen Sie in der Fehlerbeschreibung unter anderem an: Was hat den Defekt verursacht bzw. was war die letzte durchgeführte Tätigkeit, bevor Ihnen das Problem/der Defekt aufgefallen ist? bei Elektrodefekten: Wurde die Stromzuleitung sowie die Maschine bereits von einem Elektrofachmann geprüft

UNVOLLSTÄNDIG AUSGEFÜLLTE FORMULARE KÖNNEN NICHT BEARBEITET WERDEN! GARANTIEANTRÄGE KÖNNEN AUSSCHLIESSLICH UNTER BEILAGE DES KAUFBELEGES/ABLIEFERBELEGES AKZEPTIERT WERDEN. BEI ERSATZTEILBESTELLUNGEN LEGEN SIE DIESEM FORMULAR EINE KOPIE DER BETREFFENDEN ERSATZTEILZEICHNUNG BEI! MARKIEREN SIE DARAUFF DIE BENÖTIGTEN ERSATZTEILE. DIES ERLEICHTERT UNS DIE IDENTIFIZIERUNG UND ERMÖGLICHT SO EINE RASCHERE BEARBEITUNG.

VIELEN DANK!
