BEDIENUNGSANLEITUNG CS2500 Texas

Eine Ersatzteilliste für dieses Gerät ist unter der Webadresse www.texas.dk zu finden. Durch Angabe der jeweiligen Ersatzteilnummer beschleunigt sich der Versand. Für den Kauf von Ersatzteilen wenden Sie sich bitte an Ihren Händler. Eine Händlerliste ist ebenfalls auf unsere Website zu finden.

Nützliche Informationen

Wenn Ihr Zerstreue nicht gleichmäßig denn Dünger verteilt, sicheren Sie sich dass die Vorderseite des Getriebes im Einklang mit der Zerstreue ist. Das Laufrad muss im Uhrzeigersinn drehen. Wenn das Getriebe verkehrt herum ist, wird das Laufrad sich gegen den Uhrzeigersinn drehen.

Reinigen Sie das Laufrad nach jedem Gebrauch. Wenn Dreck im Laufrad ist, wird die Zerstreuung ungleichmäßig. Der Zerstreue ist so konstruiert, dass er mit ungefähr 4,8 km/h. geschoben werden muss welches gleichbedeutend ist mit einen flotten Schritttempo. Bei langsamer oder schneller Geschwindigkeiten ändert sich der Zerstreuung Muster.

NB! Nasse streue materialen ändert die Zerstreuung Muster oder verstopft die Öffnung des Behälters.

Reinigen Sie Ihren Zerstreue gründlich nach jeder Verwendung. Waschen Sie das Laufrad und den Boden des Behälters. Öffnen Sie nicht das Getriebe! Das Getriebe ist dauerhaft von der Fabrik geölt

Montageanleitung

I M X

Fig. 1

Fig. 1a

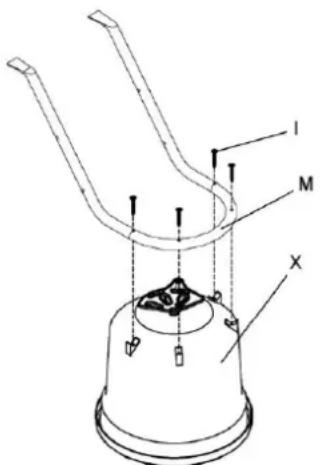

Fig. 1: Montieren Sie den Rahmen (M) auf den Behälter (X), mit den gelieferten schrauben (I). Sehe Fig. 1a.

W D U

Fig. 2a

Fig. 2b

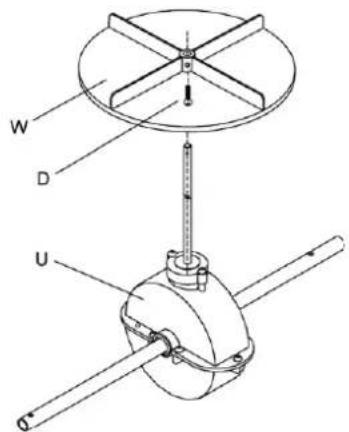

Fig. 2: Montieren Sie das Laufrad (W) auf die Welle des Getriebes (U) mit den gelieferten Bolzen (D) in das unterste Loch. Sehe Fig. 2a und Fig. 2b.

Fig. 3a

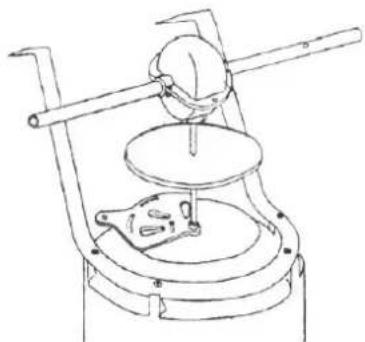

Fig. 3: Montieren Sie das Getriebe (U) von außen in den Behälter (X) indem Sie die Welle auf das Getriebe in den Behälter einfügen. Sehe Fig. 3a

Fig. 4b

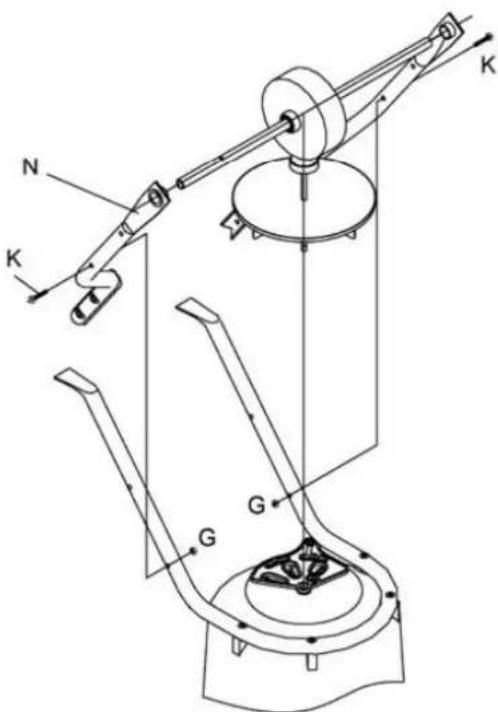

Fig. 4: Fügen Sie das Untergestell (Teil N) über die äußere Achsel des Getriebes(Teil U), Sehe Fig.4b
Fügen Sie den Bolzen (K) und mutter (G) in das unterste Loch im Untergestell (N) durch den Rahmen (M) in die rechte und linke Seite ein. Sehe Fig.4a
Seien Sie aufmerksam darauf dass der Rahmenbeschlag richtig wendet.
Spannen Sie nicht die Schraubenmutter bevor Sie die beiden Bolzen montiert haben.

P T G Z G Z Z Z

Fig. 5

Fig. 5a / Fig. 5b

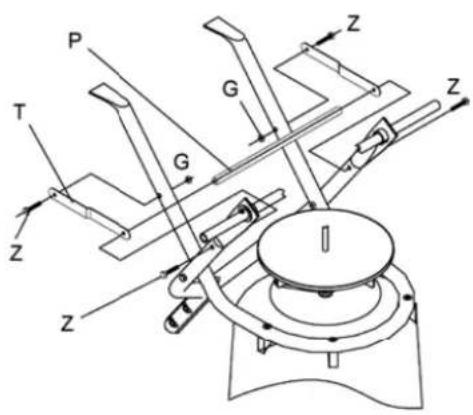

Fig. 5: Montieren Sie den Rahmenbeschlag (T) in das oberste Loch auf den Rahmen (M). Sehe Fig.5a

Seien Sie aufmerksam darauf dass der Rahmenbeschlag richtig gedreht ist..

Montieren Sie den Querstabilisator (P) in das unterste Loch im Untergestell (N) durch den Rahmenbeschlag (T). Benutzen Sie die Bolzen (J) Sehe Fig.5b.

Fig. 6a
Fig. 6: Montieren Sie die Achselhülle (B) auf beiden Seiten des Getriebes (U). Sehe Fig.6a

Fig. 7b

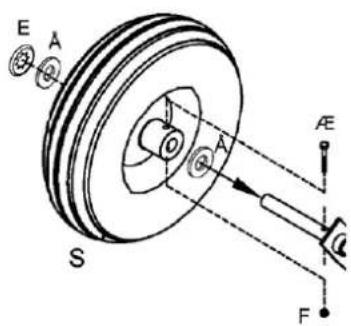

Fig. 7: Halterung Räder mit einer Nylonscheibe (A) auf jeder Seite des Rades. Auf der Welle mit dem Loch, installieren Sie eine Schraube (Æ) und fixieren Sie sie mit der Mutter (F). Auf oppesite Welle wird eine Scheibe (∅) aufgenommen.

Fixierung der Räder auf der Außenseite mit den Radkappen (E).

Fig. 8b

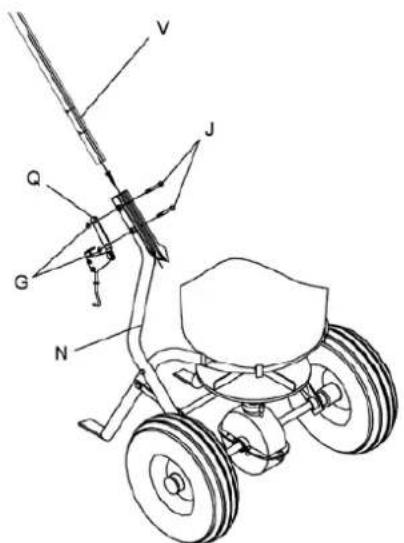

Fig. 8: Montieren Sie die Pol (V) zwischen den Untergestell (N). Feige. 8a.
Platzieren Sie die leuelstange (Q) auf der Seite des Untergestells und fest mit den Schrauben (J) und die Muttern (G). Feige. 8b.

Fig. 9b

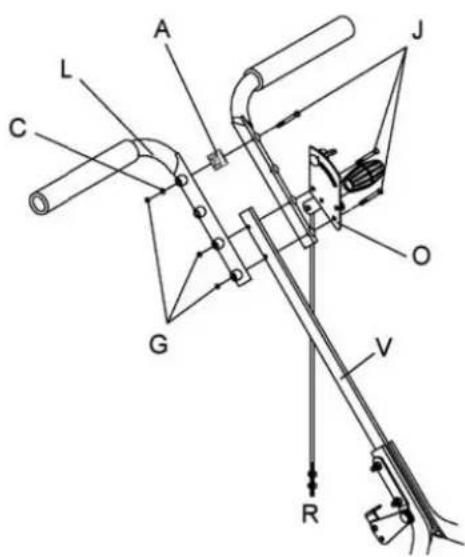

Fig. 9: Montieren Sie die Griffe (L) durch den Abstandsmembranen. Benutzen Sie die Bolzen (J). Sehe Fig.9a
Montieren Sie die Dosierschaltung (O) auf die Pol (V) Sehe Fig.9b.
Seien Sie aufmerksam darauf, dass der Dosierschalter auf die Linke Seite des Griffes mit dem Steuerknüppel nach oben montiert ist.

Fig. 10a

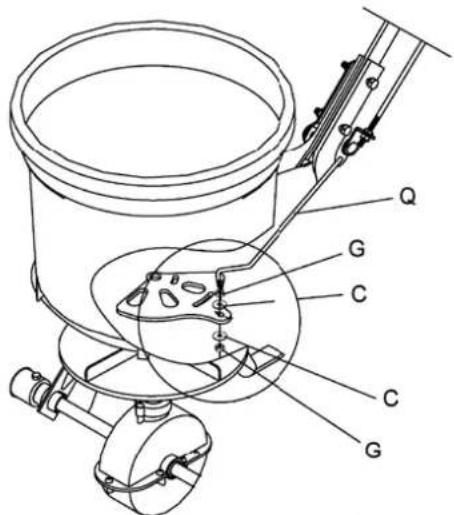

Fig. 10: Befestigen Sie die Pleuelstange (Teil Q) auf die Scheibe, unter der Behälter, mit der Schraubenmutter. Sehe Fig.10.

Fig. 11a / Fig. 11b
Fig. 11: Befestigen Sie die andere Ende der Pleuelstange (Q) durch den Pol (V), auf die Linke Seite des Griffes mit der Schieber nach unten. Sehe Fig.11a
Schieben Sie den Dosierschalter (Teil O) ganz nach oben. Justieren Sie die Pleuelstange (Teil Q) und Steuerstange (Teil R) so dass die Scheibe unter dem Behälter geschlossen ist. Spannen Sie die Schraubenmutter. Sehe Fig.11b

Fig. 12a
Fig. 12: Drehe die Steuerstange (R) in den Dosierschalter (O), um sie zu verschließen. Sehe Fig12a

Fig. 13a
Fig. 13: Montieren Sie die Nadelzacke (Del H) an der Achse, auf der Innenseite des Behälters, platzier das Gitter auf der Behälter. Sehe Fig. 13a.

Fig. 14
Fig. 14: Der Dosierschalter kann mit der Schraubenmutter an das beschlag nachgestellt werden. Sehe Fig.14
