BRUGSANVISNING CS2500 Texas

Registrering af produkt / Reservedele

Registrer dit produkt online på Mit Texas. Mit Texas findes på www.texas.dk Efter registrering kan Texas give dig en endnu bedre service.

Når du har registreret dit produkt, sørger Texas for at tilknytte relevant information til produktet såsom reservedelstegning, manual, fejlfinding m.m. Derudover kan Texas kontakte dig med relevant information vedrørende dit produkt.

Reservedelstegning over alle Texas' produkter findes på vores hjemmeside www.texas.dk. Finder du selv varenumre, giver det en hurtigere ekspedition.

Reservedele kan købes online på www.texas.dk eller kontakt din nærmeste forhandler. Du finder forhandlerliste på www.texas.dk

Nyttige informationer

Hvis din CS2500 ikke spreder jævnt, skal du sørge for at fronten på gearkassen er på linje med forsiden af sprederen. Impelleren skal dreje med uret. Hvis gearkassen er vendt forkert, vil det få impelleren til at rotere mod uret.

Rens altid impelleren efter hver anvendelse. Hvis der sidder urenheder på impelleren vil spredning blive ujævn. Sprederen er designet til at blive skubbet med 4,8 km/t. hvilket svarer til en rask gå hastighed. Langsommere eller hurtigere hastigheder vil ændre spredningsmønstret.

Vådt materiale vil ændre sprede mønstreret eller tilstoppe udmundingen på beholderen.

Doseringsmængden justeres ved hjælp af håndtaget på styret, som justere hullet i beholderen.

Rengør din spreder grundigt efter hver anvendelse. Vask impelleren og bunden af opsamlingsbeholderen. Gearet er permanent smurt på fabrikken, åben ikke gearkassen!

Montering

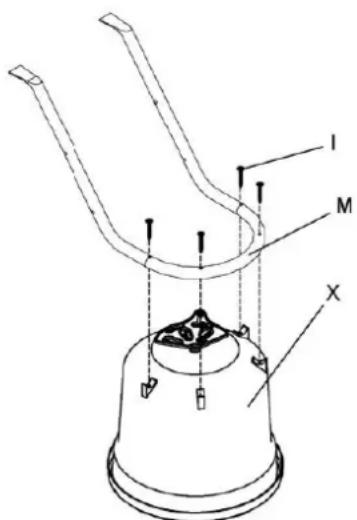

I M X

Fig. 1

Fig. 2b
Fig. 2: Monter impelleren (W) på gearkassens aksel (U) med den medfølgende skrue (D) i nederste hul som vist på Fig. 2a og Fig. 2b

Fig. 3a

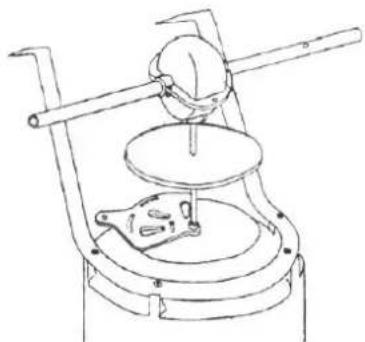

Fig. 3: Monter gearet (U) i beholderen (X), ved at indsætte gearkassens aksel i beholderens bund som vist på Fig. 3a

Fig. 4b

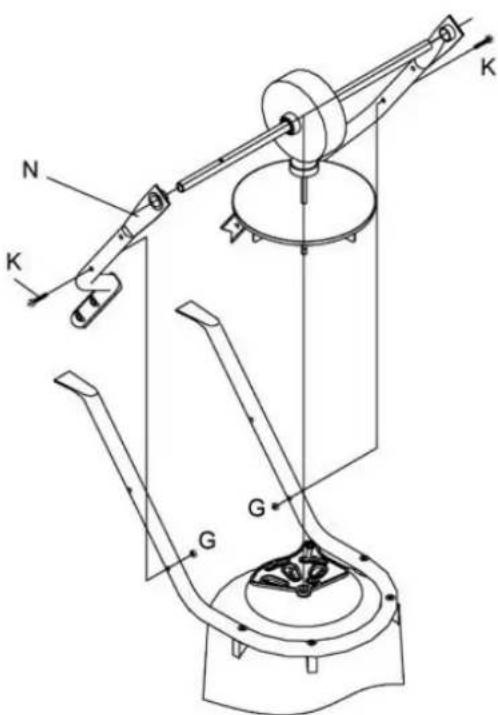

Fig. 4: Indsæt understyret (N) over gearets udgangs- aksels (U) som vist på Fig. 4b

Indsæt bolte (K) og møtrikker (G) i nederste hul på under-styret (N), og rammen (M) i højre og venstre side, som vist Fig. 4a

Vær opmærksom på at vende understyret korrekt!

Spænd ikke møtrikkerne før begge bolte er monteret!

P T G Z G Z Z Z

Fig. 5

Fig. 5a / Fig. 5b

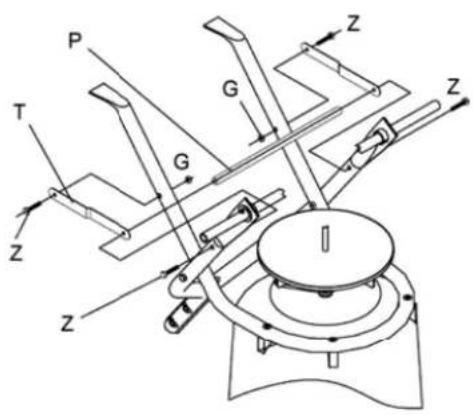

Fig. 5: Monter rammebeslaget (T) i øverste hul på rammen (M) i højre og venstre side med bolte (Z) og møtrikker (G) som vist i Fig. 5a

Vær opmærksom på at rammebeslaget (T) er vendt korrekt!

Monter stabiliserings- stang (P) i nederste hul på understyret (Del N) igennem rammebeslag (T) med bolt (J) i højre og venstre side, som vist Fig. 5b

Fig. 6a
Fig. 6: Monter akselbøs (B) over udgangsakslen på gearet (U) i begge sider - se Fig. 6a

Fig. 7b

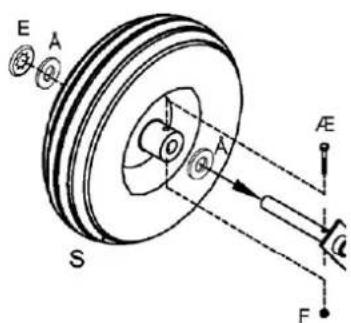

Fig. 7: Monter hjul med nylonskiver (Å) på hver side af hjulet. På akslen med hul, monteres bolt (Æ) og møtrik (F) På modsat aksel monteres skive (∅).

Fastgør tilsidst hjulene på ydersiden med endekapslerne (E)

Fig. 8b

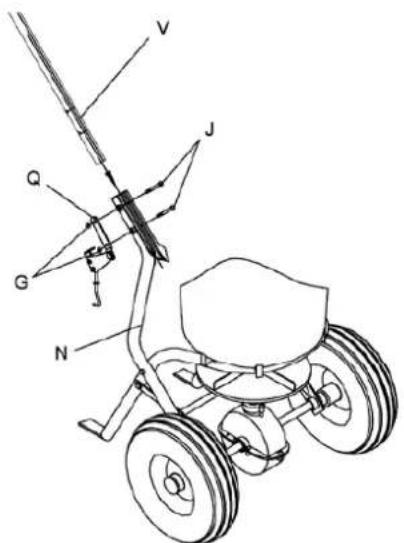

Fig. 8: Monter under stangen (V) mellem de 2 nedre styrrør (N). Fig. 8a.
Placer forbindelses- stangen (Q) på siden af styrrørerne og spænde det sammen med boltene (J) og møtrikkerne G)

Fig. 9b

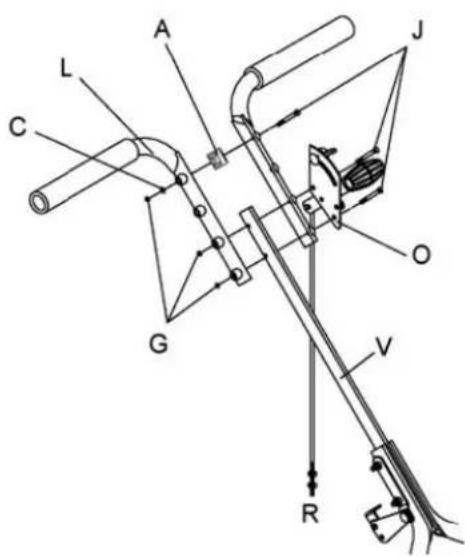

Fig. 9: Monter håndtag (L) igennem afstandsholder (A) med bolte (J) som vist på Fig. 9a
Monter justeringspladen (O) igennem stang (V) med bolt (J) på håndtagets venstre side med styrpind opad som vist på Fig. 9b.
Vær opmærksom på at der findes 3 højde positioner. Hvis der vælges den højeste position, skal afstandsholderen (A) anvendes.

Fig. 11a / Fig. 11b

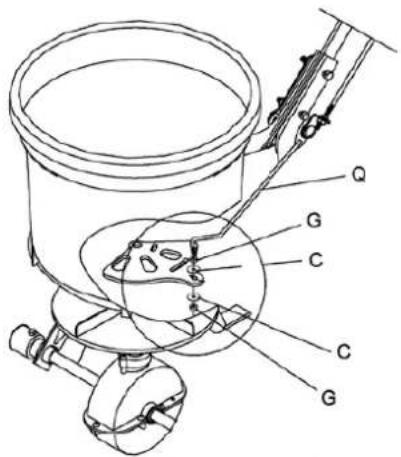

Fig. 11: Monter forbindelses- stangen (Q) igennem stang (V) med bolt (J) på håndtagets venstre side med skydedelen nedad som vist på Fig. 11a.
Træk håndtaget på justeringspladen (O) helt tilbage. Juster forbindelsesstang (Q) og kontrolstang (R) så pladen under beholderen er lukket Stram med møtrikkerne som vist på Fig. 11b.
