BEDIENUNGSANLEITUNG Smart GLE 3 S2 CANTON

Willkommen in der Welt der pure music

Wir freuen uns, dass Sie sich für ein Produkt aus dem Hause Canton entschieden haben. Es vereint hochwertige Bauteile mit unserer langjährigen Entwicklungserfahrung und einer sorgfältigen Produktion. Damit es Ihnen einen unbeschwerten Klanggenuss bietet, haben Sie nur wenige Dinge zu beachten. Diese Bedienungsanleitung erklärt die Grundfunktionen und die umfangreichen Sonderfunktionen Ihres Lautsprechersystems.

Wir wünschen Ihnen viel Klangvergnügen!

Inhalt

Sicherheitshinweise.... Seite 5
Auspacken......Seite 10
Einspielen ...... Seite 10
Inbetriebnahme der Fernbedienung...... Seite 10
Anschluss...... Seite 11
Bedienung......Seite 14
Menüeinstellungen.... Seite 16
- SPS (Speaker Setup, Lautsprecher Einstellungen)...... Seite 16
- CHL (Channel Level, Lautstärkeanpassung pro Lautsprecher)...... Seite 16
– DST (Distance, Einstellung des Hörabstands)...... Seite 17
- VOI (Voice, Verbesserung der Sprachverständlichkeit)...... Seite 17
– EQ (Equalizer, Anpassung an räumliche Gegebenheiten)...... Seite 18
– DRC (Dynamic Range Control, Einstellung des Dynamikbereichs)...... Seite 18
– SYS (System Setup, Systemeinstellungen) ...... Seite 18
– SLP (Sleep Timer, Einstellen der Abschaltzeit) ...... Seite 19
- IRM (Infrarot Menü, Einstellungen der Infrarot Lernfunktionen)...... Seite 19
– IRL (Infrarot Lernen, Lernen von Infrarot-Befehlen einer anderen Fernbedienung) ...... Seite 19
– DIL (Direktwahl der Eingänge, Lernen von Infrarot-Befehlen zur direkten Eingangswahl)...... Seite 20
- CLR (IR Löschfunktion, Löschen der gelernten Infrarot-Befehle)...... Seite 21

- STB (Standby Mode, Einstellen des Standby Modus)...... Seite 21

– SEL (Automatische Eingangswahl, Einstellen der automatischen Eingangswahl) ...... Seite 22

- INP (Konfiguration der Eingänge, den Eingängen individuelle Namen zuordnen)...... Seite 22

– PHA (Phase Subwoofer, Einstellen der Phase des Funk-Subwoofers)...... Seite 23

– SSM (Subwoofer Stereo Mode, Einstellen der Subwoofer-Wiedergabe im Stereo-Modus)...... Seite 23

– LIP (Lippensynchronität, Einstellen der Lippensynchronität)...... Seite 24

– VOL (Systemlautstärke, maximale Systemlautstärke anpassen) ...... Seite 24

– ASM (Analog Stereo Mode, Anschlussweise des Eingangs „Analog Line“)...... Seite 24

– SLC (Slave Connection, Einstellen der Signalübertragung an den Slave-Lautsprecher) ...... Seite 25

- RES (System Reset, Werkseinstellungen wiederherstellen).... Seite 25

– WIS (Wireless Setup, Einstellungen im Wireless-Menü)...... Seite 26

– WSP (Wireless Speaker Pairing, Koppeln der Funklautsprecher) ...... Seite 26

– BT (Bluetooth® Menü, Einstellungen) ...... Seite 27

– BTP (Bluetooth® Pairing, Koppeln mit Zuspielgeräten via Bluetooth® Funktechnologie) ...... Seite 27

- BTS (Bluetooth® Eingangswahl, Einstellen der automatischen Bluetooth® Eingangswahl)...... Seite 28

- APL (Automatische Bluetooth® Wiedergabe, automatische Wiedergabe mit Bluetooth® Zuspielgerät) ...... Seite 29

– INF (Geräte Informationen, Informationen über den Firmwarestand)...... Seite 29

Wiedergabe via Bluetooth® Funktechnologie ...... Seite 30

USB Wiedergabe ...... Seite 31

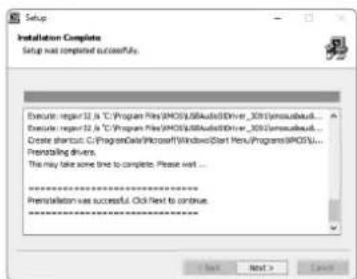

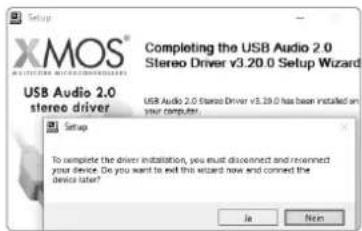

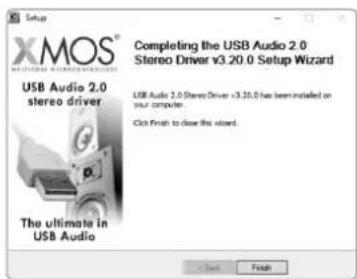

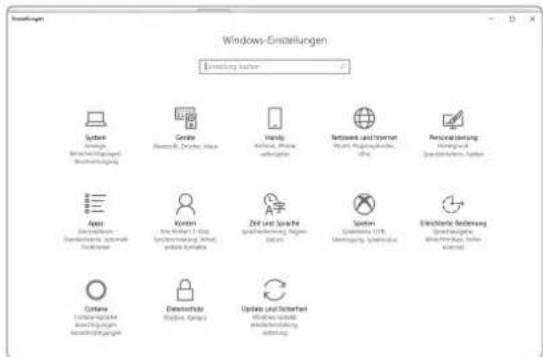

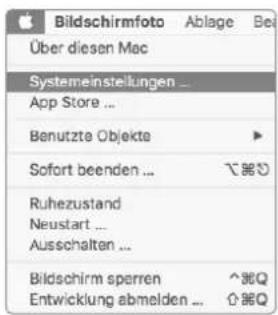

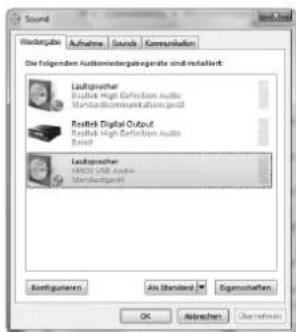

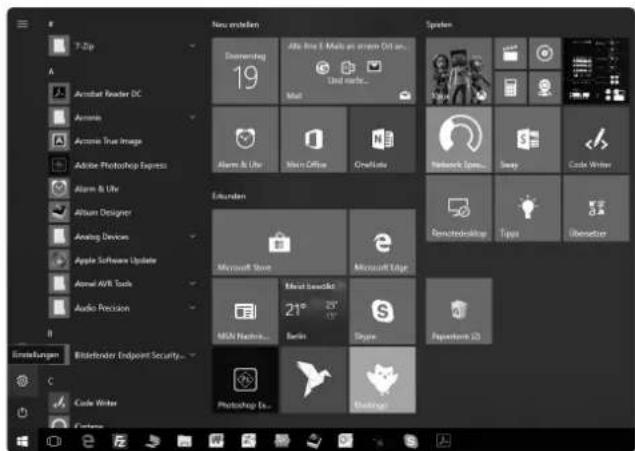

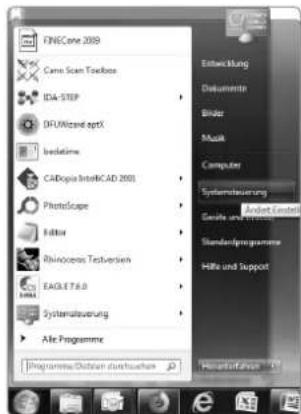

Konfigurieren des Computers ...... Seite 32

Displayanzeigen...... Seite 40

Fehlersuche ...... Seite 42

Technische Daten ...... Seite 50

EU – Konformitätserklärung...... Seite 51

Weitere wichtige Informationen...... Seite 52

Garantie Seite 105

Lizenzhinweise....Seite 106

Deutsch

Sicherheitshinweise

Bitte beachten Sie die Sicherheitshinweise bei der Wahl des richtigen Platzes für Ihr Lautsprechersystem und bei dessen Pflege und Bedienung! Die sachgemäße Handhabung des Lautsprechers fällt in die Verantwortung des Anwenders. Canton kann keine Verantwortung für Schäden oder Unfälle übernehmen, die durch unsachgemäße Aufstellung oder unsachgemäßen Anschluss ver ursacht werden.

Wählen Sie einen ebenen Untergrund

Feuchtigkeit vermeiden

Erschütterungen vermeiden

Netzkabel nicht mit nassen Händen anfassen

Nicht in den Hausmüll werfen

Direkte Sonneneinstrahlung vermeiden

Vor extremer Kälte schützen

Gehäuse nicht öffnen Bei Batterie und

Fernbedienung auf richtige Polung achten

Freien Zugang zum Netzstecker gewährleisten

Abstand zu Wärmequellen

Zur Reinigung keine aggressiven, alkoholhaltigen oder scheuernden Mittel einsetzen

Nicht in die Gehäuseöffnung greifen

Netzstecker bei Gewitter ziehen

Bei Überlastung System leiser drehen

Deutsch

Wichtige Sicherheitsunterweisung

ACHTUNG Gefahr eines elektrischen Schlages. Nicht öffnen! ACHTUNG: Zur Vermeldung eines Brandes oder eines elektrischen Schlages das Gerät nicht öffnen. Das Gerät enthält keine vom Benutzer zu wartenden Teile. Lassen Sie Wartungs- und Reparaturarbeiten nur von qualifizierten Fachkräften (Servicepersonal) durchführen.

ACHTUNG Explosionsgefahr! ACHTUNG: Auswechselbare Lithium-Batterien! Achtung: Bei unsachgemäßem Austausch bestehtExplosionsgefahr. Batterien nur durch den selben oder einen Vergleichs-Typ ersetzen.

ACHTUNG Lebensgefahr! ACHTUNG: Knopfzelle (Batterie) nicht verschlucken. Gefahr innerer chemischer Verbrennungen. Es besteht Lebensgefahr!

Hinweis

Lesen und befolgen Sie alle Anweisungen.

Bewahren Sie diese Anweisungen auf.

Beachten Sie alle Warn- und Sicherheitshinweise.

Betreiben Sie dieses Gerät nur in gemäßigtem Klima (nicht in tropischem Klima).

Betreiben Sie dieses Gerät nicht in Höhen von über 2000 m über dem Meeresspiegel.

Betreiben Sie dieses Gerät nur im Innenbereich, nicht im Außenbereich oder in Feuchträumen.

Um die Gefahr eines Brandes oder Stromschlages zu vermeiden, darf das Gerät weder Regen noch Nässe ausgesetzt werden.

Betreiben Sie dieses Gerät nicht in der Nähe von Wasser.

Setzen Sie dieses Gerät keinem Tropf- oder Spritzwasser aus.

Deutsch

Starke Temperaturschwankungen führen zu Kondensniederschlag (Wassertröpfchen) im Gerät.Warten Sie mit der Inbetriebnahme, bis sich die entstandene Feuchtigkeit verflüchtigt hat (mind. drei Stunden).

Stellen Sie keine Gegenstände auf das Gerät, die mit Flüssigkeiten gefüllt sind (wie z. B. Vasen).

Stellen Sie kein offenes Feuer, wie z. B. brennende Kerzen, auf oder in die Nähe des Gerätes.

Stellen Sie das Gerät nicht in die Nähe von Wärmequellen wie z. B. Heizkörpern, Wärmespeichern,Öfen oder sonstigen Geräten (auch Verstärkern), die Wärme erzeugen.

Verhindern Sie direkte Sonneneinstrahlung.

Halten Sie einen Freiraum von wenigstens 5 cm um das Gerät herum ein.

Verhindern Sie in keinem Fall die Schutzfunktion von gepolten oder geerdeten Steckern: Ein gepolter Stecker hat zwei Stifte, von denen einer breiter ist als der andere. Ein geerdeter Stecker hat einen dritten Erdungsstift. Der breite bzw. dritte Stift dient Ihrer Sicherheit. Falls der Stecker nicht in Ihre Steckdose passt, wenden Sie sich an einen qualifizierten Elektriker, um die veraltete Steckdose auszutauschen.

Zur Vermeidung eines elektrischen Schlages, verbinden Sie den Netzstecker nur mit Steckdosen oder Verlängerungen,bei denen die Kontaktstifte vollständig eingesteckt werden können, um freiliegende Kontaktstifte zu unterbinden.

Berühren Sie niemals Signal- und Netzkabel mit nassen Händen.

Treten Sie nicht auf das Netzkabel und klemmen Sie es nicht ein, insbesondere nicht im Bereich der Stecker,Steckdosen und an der Stelle, an der das Kabel aus dem Gerät geführt wird.

Bei Geräten ohne Netzschalter, bei denen der Netzstecker bzw. die Geräte-Netzbuchse als Trenneinrichtung dient,muss der Stecker des Netzkabels bzw. die Geräte-Netzbuchse jederzeit frei zugänglich sein.

Trennen Sie bei Gewittern oder längerem Nichtgebrauch das Gerät vom Stromnetz.

Um das Gerät komplett vom Stromnetz zu trennen, ziehen Sie das Netzkabel aus der Steckdose.

Schalten Sie das Gerät vor dem Anschließen oder Abziehen von Anschlussleitungen immer aus.

Immer an den Steckern und nicht an den Leitungen ziehen.

Stellen Sie das Gerät gemäß den Herstellerhinweisen auf.

Wählen Sie immer einen ebenen Untergrund. Das Gerät muss lotrecht stehen.

Deutsch

Wichtige Sicherheitsunterweisung

Hinweis

Üben Sie keine Gewalt auf Bedienelemente, Anschlüsse und Leitungen aus.

Das Gerät darf nur mit der auf dem Gerät oder dem Typenschild spezifizierten Spannung und Frequenz betrieben werden.

Stecken Sie keine Gegenstände oder Körperteile in die Öffnungen des Gerätes. Stromführende Teile im Innern des Gehäuses könnten berührt und/oder beschädigt werden. Dies kann zu Kurzschlüssen, elektrischen Schlägen und Feuerentwicklung führen.

Verwenden Sie nur Befestigungsmaterial und Zubehör, welches vom Hersteller zugelassen ist und/oder mit dem Gerät mitgeliefert wird.

Verwenden Sie nur Rollwagen, Ständer, Stative, Halter oder Tische, die vom Hersteller spezifiziert oder mit dem Gerät verkauft werden. Wenn Sie einen Rollwagen verwenden, bewegen Sie den Rollwagen/Geräte-Verbund nur vorsichtig, um Schäden und Verletzungen durch Umkippen zu vermeiden.

Reinigen Sie dieses Gerät nur mit einem sauberen, trockenen Tuch.

Verwenden Sie zur Reinigung keine aggressiven, alkoholhaltigen oder scheuernden Mittel.

Zur Vermeidung eines elektrischen Schlages das Gehäuse nicht öffnen! Das Gerät enthält keine vom Benutzer zu wartenden Teile.

Wenden Sie sich bei allen Reparatur- und Wartungsarbeiten an qualifizierte Fachkräfte. Dies ist dann erforderlich, wenn das Gerät in irgendeiner Weise beschädigt ist, wie z. B. bei Beschädigungen von Netzkabeln oder Steckern, wenn Flüssigkeiten oder Gegenstände in das Gerät gelangt sind, dieses Regen oder Feuchtigkeit ausgesetzt wurde, nicht ordnungsgemäß funktioniert oder fallen gelassen wurde.

Nehmen Sie keine Veränderungen am Gerät oder Zubehör vor. Nicht autorisierte Veränderungen können die Sicherheit, die Einhaltung von Gesetzen oder die Systemleistung beeinträchtigen. In diesem Fall kann die Betriebserlaubnis/Garantie erlöschen.

Falls bei der Wiedergabe Tonverzerrungen wie z. B. unnatürliches Klopfen, Pochen oder hochfrequentes Klicken auftreten, ist der Lautstärkepegel umgehend zu reduzieren.

Um mögliche Gehörschäden zu vermeiden, hören Sie nicht über einen längeren Zeitraum bei hohen Pegeln. Unterbrechen Sie die Wiedergabe, falls Sie Klingel- oder Pfeifgeräusche in den Ohren hören oder den Eindruck haben, hohe Töne (auch kurzzeitig) nicht mehr wahrnehmen zu können.

Deutsch

Neue sowie gebrauchte Batterien sind von Kindern fernzuhalten. Geräte, bei denen das Batteriefach nicht sicher geschlossen werden kann, dürfen nicht weiter verwendet werden und sind von Kindern fernzuhalten.
Die mit diesem Gerät gelieferte Fernbedienung enthält eine Knopfzelle als Batterie. Ein Verschlucken der Knopfzelle kann in nur 2 Stunden zu ernsthaften inneren Verbrennungen und damit zum Tod führen!
Bei Verdacht auf verschluckte oder in sonstige Körperöffnungen eingeführte Knopfzellen ist umgehend ein Arzt aufzusuchen.
Achten Sie bei der Batterie-Entsorgung auf Ihre Umwelt. Batterien müssen bei einer Batterie-Sammelstelle entsorgt werden.
Batterien dürfen keinen hohen Temperaturen ausgesetzt werden, wie z. B. direkter Sonneneinstrahlung, Feuer oder Ähnlichem.
Batterien müssen entsprechend dem Polaritätsaufdruck korrekt eingelegt werden. Falsches Einsetzen kann zu Beschädigungen führen.
Verwenden Sie ausschließlich die für das Gerät spezifizierten Batterien oder Akkus.
Bei den mitgelieferten Batterien handelt es sich nicht um Akkus, d. h. diese Batterien dürfen nicht wieder aufgeladen werden.
Das Gerät enthält Permanentmagnete. Stellen oder legen Sie keine Gegenstände auf oder unmittelbar neben das Gerät, die empfindlich auf Magnetfelder reagieren können (z. B. Röhrenfernseher, ext. Festplatten, Magnetkarten, Videokassetten, usw.).
Das Gerät und/oder der Beipack kann Kleinteile enthalten, die verschluckt werden können. Daher nicht geeignet für Kinder unter drei Jahren.
Dieses Symbol weist Sie auf nicht isolierte, gefährliche Spannungen im Inneren des Gehäuses hin, die eine ausreichende Stärke (Amplitude) haben um einen Brand oder elektrischen Schlag zu verursachen.
Dieses Symbol weist Sie auf wichtige Bedienungs- und Instandhaltungsanweisungen in den mitgelieferten Begleitunterlagen (Anleitung) hin.
Dieses Symbol kennzeichnet Schutzklasse II – Geräte, bei denen der Schutz vor einem elektrischen Schlag während des bestimmungsgemäßen Betriebs durch eine doppelte oder verstärkte Isolation gewährleistet wird und daher kein Schutzleiteranschluss erforderlich ist.

Deutsch

Auspacken Einspielen

Packen Sie den jeweiligen Karton vorsichtig aus und überprüfen Sie, ob alle hier aufgeführten Teile enthalten sind:

Master-Lautsprecher

• 1x Master-Lautsprecher
- 1x Stoffabdeckung
- 1x Fernbedienung
- 2x Netzkabel
• 1x Optisches digitales Audiokabel
• 1x Koaxiales digitales Audiokabel
• 1x Analoges Stereo Audiokabel
• 1x Bedienungsanleitung

Slave-Lautsprecher

• 1x Slave-Lautsprecher
- 1x Stoffabdeckung

Einspielphase bis zur Entfaltung der maximalen Klangeigenschaften: 15–20 Betriebsstunden.

• Bitte in dieser Zeit in normaler Lautstärke hören
  • Extrem hohe Pegel vermeiden
• Unterschiedlichstes Tonmaterial hören

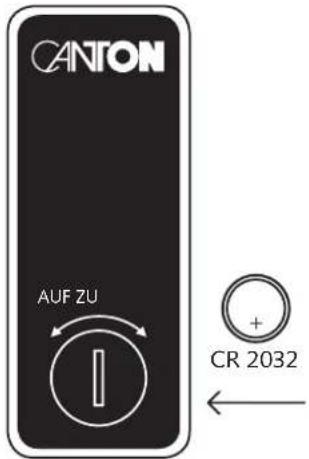

Inbetriebnahme der Fernbedienung

Die mitgelieferte Batterie ist bereits in die Fernbedienung eingelegt. Zur Inbetriebnahme entfernen Sie lediglich die Schutzfolie. Achten Sie bei einer Ersatzbatterie darauf, dass diese entsprechend den Polaritätsmarkierungen(„+/-“) korrekt eingelegt wird. Verwenden Sie ausschließlich die für dieses System spezifizierte Batterie (CR 2032).

CANTON AUF ZU CR 2032

Deutsch

Anschluss

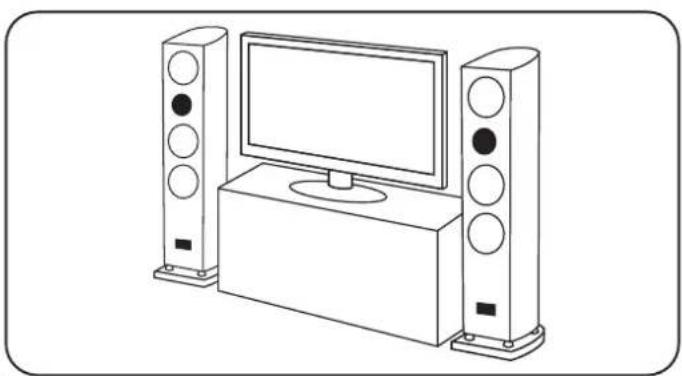

Smart Stand- und Kompaktlautsprecher arbeiten nach dem Master-Slave-Prinzip. Der Anschluss der Quellen erfolgt hierbei am „Master“, der „Slave“ wird vom „Master“ gesteuert und mit dem entsprechenden Tonsignal versorgt. Die Steuerung untereinander (an/aus, Eingang, Lautstärke, etc.) erfolgt bei der Smart Serie immer per Funk. Auch die Tonsignalübertragung erfolgt standardmäßig per Funk, kann aber im Falle einer Stereo-Konfiguration bzw. der beiden Frontlautsprecher (FL und FR) in einem Mehrkanal-Setup alternativ auch mittels coaxialem Digitalkabel erfolgen. Die analogen Eingänge stellen hierbei eine Ausnahme dar und können bzw. müssen direkt mit der Quelle verbunden werden. Die Decodierung eines mit Dolby® Digital oder DTS Digital Surround® Technologien verschlüsselten Datenstroms erfolgt ausschließlich im Master-Lautsprecher. Im Folgenden finden Sie eine detaillierte Erklärung zu den Anschlüssen der Smart Lautsprecher, sowie deren Verwendung.

Bitte achten Sie darauf, dass vor dem Anschließen alle elektrischen Komponenten ausgeschaltet sind. Ihr Lautsprecher System verfügt über fünf frei wählbare Eingänge. Bei Verwendung als TV Lautsprecher genügt es grundsätzlich, wenn Sie einen der Eingänge (üblicherweise den optischen Digitaleingang) mit dem Fernsehgerät verbinden und alle weiteren Quellen am TV anschließen. Um einen bestmöglichen Klang zu erzielen, empfiehlt es sich jedoch, die Quellen (wie Sat-Receiver, BluRay Player, etc.) direkt mit dem Lautsprecher zu verbinden. Je nach Ausstattung der verwendeten Quelle kann zwischen folgenden Möglichkeiten gewählt werden:

Digitaleingang optisch (Digital Optical)

Moderne Quellen wie CD/SACD/BluRay Player, Musik und Media-Server und -Streamer, aber auch TV-Geräte verfügen häufig über einen optischen Audio-Ausgang (TOSLINK). Verbinden Sie diesen mit dem durch „Digital Optical“ gekennzeichneten Eingang des Master Lautsprechers. Diese Verbindung garantiert eine optimale Signalübertragung und beste Tonqualität.

Achtung: Vor dem Anschließen des mitgelieferten optischen Kabels müssen dort die transparenten Schutzkappen entfernt werden!

Digitaleingang elektrisch (Digital Coaxial)

Zur Übertragung des Tonsignals verbinden Sie den digitalen Coaxial-Ausgang Ihres Ouellgerätes (z. B. CD, DVD oder BluRay Player) mit dem durch „Digital Coaxial“ gekennzeichneten Eingang des Master Lautsprechers.

Hinweis: Zur Übertragung eines Bildsignals muss Ihr Quellegrät zusätzlich mit dem TV-Gerät verbunden werden.

Achtung: Verwenden Sie auf keinen Fall den mit „Output Digital Coaxial“ gekennzeichneten Anschluss am Lautsprecher als Eingang.

Deutsch

Anschluss

Analogeingang, unsymmetrisch (Analog Line L/R)

Für den Anschluss einer analogen Quelle (auch eines Fernsehers, der nur über einen Kopfhöreranschluss oder mit „Pre-Out“ markierten Ausgang verfügt) verbinden Sie diese mittels abgeschirmtem Stereo-Cinch-Kabel mit den mit „Analog Line“ gekennzeichneten Eingängen (links und rechts) des Master Lautsprechers. Alternativ können Sie die Quelle auch direkt mit dem jeweiligen Master bzw. Slave-Lautsprecher verbinden. Hierfür muss eine Einstellung im Systemmenü vorgenommen werden. Weitere Informationen entnehmen Sie bitte dem Kapitel „Analog Stereo Mode“ auf Seite 24.

Analogeingang, symmetrisch (Analog Balanced)

Symmetrische Analogausgänge finden Sie nur an sehr hochwertigen Hifi-Geräten und im professionellen Bereich. Diese Verbindungstechnik bietet die höchstmögliche Störungsfreiheit für ein analoges Audiosignal. Über ein symmetrisches Signalkabel (XLR-Kabel) wird immer nur ein Kanal (links oder rechts) übertragen. Daher müssen Sie zum Anschluss der Smart Lautsprecher an eine Ouelle mit symmetrischem Ausgang immer beide Lautsprecher direkt verbinden. Es genügt nicht, nur den Master mit der Quelle zu verbinden. Sie müssen jeweils ein XLR-Kabel vom linken Ausgang zum linken Lautsprecher, und ein XLR-Kabel vom rechten Ausgang zum rechten Lautsprecher verlegen. Im Falle eines Mehrkanal-Setups müssen alle Lautsprecher mittels XLR Kabel direkt mit Ihrem Mehrkanalvorverstärker oder den XLR Vorverstärkerausgängen des AV-Receivers verbunden werden.

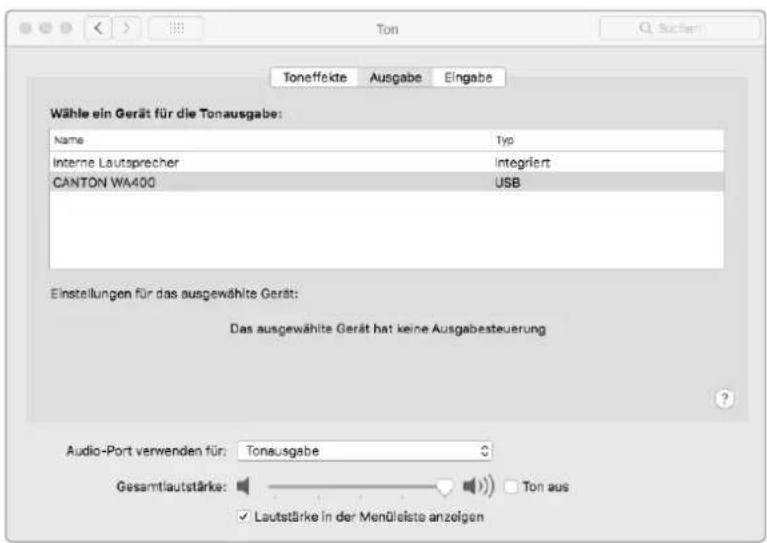

Computer-Eingang (Computer USB) (nur Master Lautsprecher)

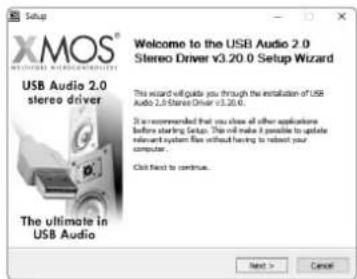

Diesen Eingang können Sie mittels herkömmlichem USB Kabel direkt mit einem Computer verbinden. Der Computer erkennt den Lautsprecher als externe Soundkarte und kann, wie über die interne Soundkarte, Musik darüber wiedergeben.

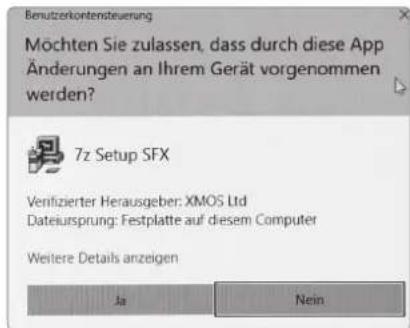

Hinweis: In Abhängigkeit vom Betriebssystem kann die Installation eines Gerätetreibers erforderlich sein. Ggf. muss der Smart Lautsprecher in den Systemeinstellungen manuell als Wiedergabegerät ausgewählt werden. Weitere Informationen entnehmen Sie bitte dem Kapitel Konfigurieren des Computers ab Seite 31.

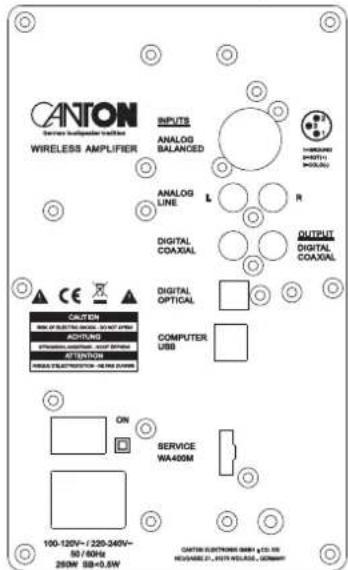

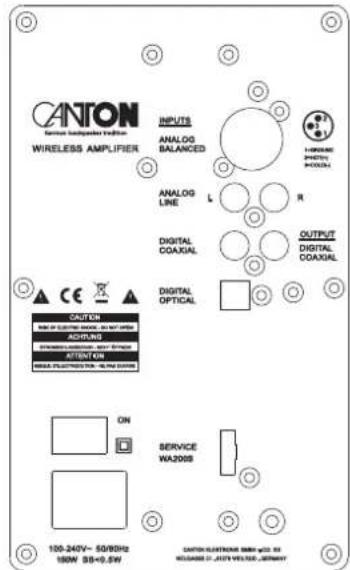

Digitalausgang elektrisch (Output Digital Coaxial)

Um die Tonsignalübertragung vom Master zum Slave mittels coaxialem Digitalkabel statt über Funk vorzunehmen, verbinden Sie diesen Ausgang am Master Lautsprecher mit dem koaxialen Digitaleingang (Digital Coaxial) des Slave-Lautsprechers.

Hinweis: Um eine kabelgebundene Übertragung zu wählen, müssen Sie die entsprechende Funktion im Systemmenü aktivieren. Nähere Informationen erhalten Sie im Kapitel „Slave Connection“ auf Seite 25.

Deutsch

Hinweis: Diese Funktion ist nur im Stereobetrieb oder in einem Mehrkanal-Setup zwischen den beiden vorderen Lautsprechern (FL und FR) möglich. Surroundlautsprecher können nicht mittels Kabelverbindung angesteuert werden.

Netzkabel: Schließen Sie das Netzkabel erst an, nachdem alle Signalkabel verbunden sind.

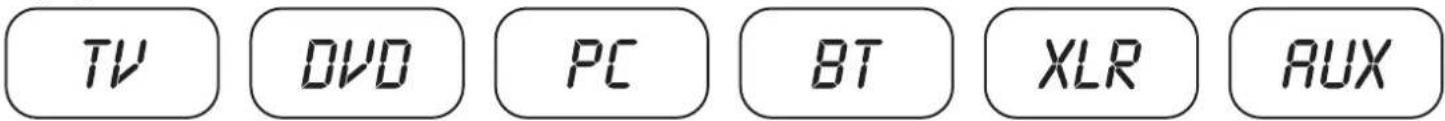

Hinweis: Im Auslieferzustand sind die physikalisch vorhandenen Eingänge bereits mit einer „Quellenbezeichnung“ versehen. Diese sind wie folgt: Analog Balanced = XLR, Analog Line = AUX, Digital Coaxial = DVD, Digital Optical = TV, Computer USB = PC, Bluetooth® = BT. Den einem Eingang zugewiesenen Namen können Sie auf Wunsch dem entsprechenden Quellgerät anpassen. Siehe hierzu Kapitel Konfiguration der Eingänge auf Seite 22.

CANTON Wireless Amplifier INPUTS ANALOG BALANCED ANALOG LINE L R DIGITAL COAXIAL OUTPUT DIGITAL COAXIAL DIGITAL OPTICAL COMPUTER USB ON SERVICE WA400M 100-120V/- / 220-340V~ 50/60Hz 250W SB=0.8W CANTON ELECTRONICS GmbH & CO., LTD. RECORDED P. & FLOW REACH - GERMANY

WA 400 Master

CANION WIRELESS AMPLIFIER INPUTS ANALOG BALANCED ANALOG LINE L R DIGITAL COA/DAL OUTPUT DIGITAL COA/DAL DIGITAL OPTICAL CAL/TEK AC/TLNG CONTROL/CONTROL/CONTROL ON SERVICE WA4005 106-120V/- / 220-340V~ 50 / 80Hz 250W 68+0.5W CANTEN ELECTRONIC (680V) 1:10 HEAVES 7 + 279 W3.301+ 279W

CANTON WIRELESS AMPLIFIER INPUTS ANALOG BALANCED ANALOG LINE L R DIGITAL COAXIAL OUTPUT DIGITAL COAXIAL DIGITAL OPTICAL COMPUTER USB ON SERVICE WA200M 100-240V~ 50/80Hz 150W SS=0.5W CUSTOM ELECTRONIC SIMP v63.98 MEASURE F: JUTY WEALOG, GERMANY

ANTON Wireless Amplifier INPUTS ANALOG BALANCED ANALOG LINE L R DIGITAL COAXIAL OUTPUT DIGITAL COAXIAL DIGITAL OPTICAL CAUTION OFFICE OF ELECTRONIC (MAX 50Hz) ACORTHING MINIMUM ACROSS SHEET AFFORT ON PRICE ELECTRONIC FOR ALL SEATED ON SERVICE WA2008 100-240V~ 50/90Hz 180W 55+0.5W CAUTION ELECTRONIC MAX 50Hz MAXIMUM 3", AUTO VOLTAGE", GNDMAY

WA 200 MasterWA 400 Slave WA 200 Slave

Deutsch

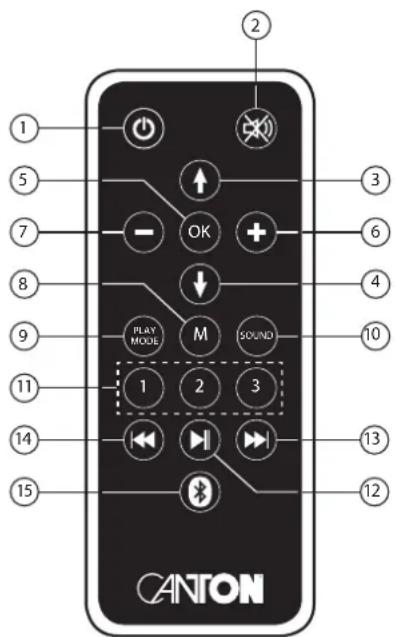

Bedienung

1 2 3 4 5 6 7 8 9 10 PLAY MODE M SOUND 1 2 3 14 15 CANTON

Fernbedienung

1) Wechsel des Betriebszustands (Power)
An – LED am Laustsprecher leuchtet grün
Bereitschaft – LED am Laustsprecher leuchtet rot
Aus (von Stromnetz getrennt) – LED am Laustsprecher leuchtet nicht

2) Stummschaltung (Mute)

3) Aufwärts – Schaltet den Signaleingang weiter / bewegt im Menü das Auswahlfeld nach oben

4) Abwärts – Schaltet den Signaleingang zurück / bewegt im Menü das Auswahlfeld nach unten

5) Bestätigung (OK) – Wechselt in die nächste Menüebene / bestätigt eine Eingabe

6) Plus (+) – Erhöht die Lautstärke / erhöht den Wert im Menü

7) Minus (−) – Verringert die Lautstärke / verringert den Wert im Menü

8) Menü (M) – Wechselt ins Einstellmenü / Wechselt in die vorherige Menüebene

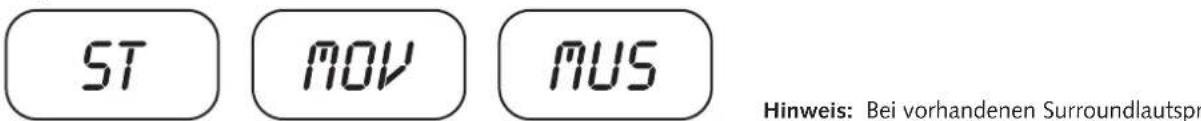

9) Wechsel zwischen den Wiedergabemodi (Play Mode) Stereo (ST) – Musikwiedergabe Movie (MOV) – (virtueller) Raumklang für Heimkino-Wiedergabe Music (MUS) – virtueller Raumklang für Musikwiedergabe

Hinweis: Bei vorhandenen Surround-Lautsprechern ist der Play Mode „Mus“ nicht verfügbar. Bei Verwendung des symmetrischen Analogeingangs (XLR) sowie des unsymmetrischen Analogeingangs (AUX) mit direktem Anschluss an den beiden Lautsprechern ist nur der Play Mode „ST“ verfügbar.

10) Wechsel zwischen den Toneinstellungen (Sound)
Bass (BAS) – Tieftonanpassung über „+/-“ Tasten (+6dB ... -6dB)
Mittelton (MID) – Mitteltonanpassung über „+/-“ Tasten (+6dB ... -6dB)
Hochton (TRE) – Hochtonanpassung über „+/-“ Tasten (+6dB ... -6dB)

Deutsch

11) Speichertasten 1–3 (Preset 1–3) – Tasten zum direkten Aufrufen von zuvor gespeicherten Einstellungen
12) Wiedergabe / Pause (Play / Pause) – Startet / pausiert die Wiedergabe auf einem mittels Bluetooth® Funktechnologie verbundenen Gerät

Hinweis: Die Reaktionszeit auf den Play / Pause Befehl kann verzögert sein und ist abhängig vom verwendeten Gerät und der APP.

13) Titelsprung – Springt zum nächsten Titel
14) Titelsprung – Springt zum vorherigen Titel
15) Bluetooth® Pairing – Startet den Ameldeprozess zu einem Gerät mit Bluetooth® Funktechnologie

Memory-Funktion

Nach einer vorübergehenden Trennung vom Stromnetz schaltet sich das Lautsprechersystem automatisch in den zuletzt gewählten Zustand.

Alle Einstellungen (z. B. An / Aus, Lautstärke) bleiben bestehen.

Preset 1–3

Das System kann alle klanglich relevanten Einstellungen, die Sie in den Menüs Sound und Speaker Setup vornehmen sowie die Lautstärke und den Eingang auf drei Presets abspeichern. Zum Abspeichern nehmen Sie alle gewünschten Einstellungen vor und halten Sie die gewünschte „Preset“ Taste fest, bis die Anzeige aufhört zu blinken. Zum Abrufen des Presets drücken Sie kurz auf die gewünschte „Preset“ Taste. Zum Löschen eines Preset gehen Sie vor wie bei der Speicherung eines Preset. Drücken und halten Sie die entsprechende „Preset“ Taste jedoch weiterhin bis die Anzeige das zweite Mal aufhört zu blinken.

Menü Struktur und Navigation

Zum Aufrufen des Menüs, betätigen Sie die „M“ Taste.

Um in die nächste Menüebene zu gelangen, drücken Sie die „OK“ Taste.

Um innerhalb der Menüebene zu navigieren, drücken Sie die „√√“ Tasten.

Um den Wert eines Parameters zu verändern, betätigen Sie die „+/-“ Tasten.

Um in die vorige Menüebene zu gelangen, betätigen Sie die „M“ Taste.

Um das Menü zu verlassen, warten Sie 30 sec oder drücken Sie sooft die „M“ Taste.

oder halten Sie diese gedrückt, bis der gewählte Eingang angezeigt wird.

Deutsch

Menüeinstellungen

SPS (Speaker Setup, Lautsprecher Einstellungen)

Drücken Sie die „M“ Taste, im Display erscheint SPS. Drücken Sie nun die „OK“ Taste. Wählen Sie nun mit den Navigationstasten „¶“ und „¶“ den gewünschten Parameter aus.

CHL (Channel Level, Lautstärkeanpassung pro Lautsprecher)

Zur einfacheren Lautstärkeanpassung der einzelnen Lautsprecherkanäle untereinander verfügt das System über einen Testtongenerator. Diesen aktivieren Sie, indem Sie den Parameter TON über die Taste „“ auf ON stellen. Zum Deaktivieren wählen Sie erneut den Parameter TON und drücken Sie die „“ Taste. Nach dem Aktivieren des Testtongenerators gibt der vordere linke Lautsprecher ein Rauschsignal wieder. Die Systemlautstärke wird zur Vermeidung zu hoher Pegel automatisch auf den Wert „60“ gesetzt. Bei Bedarf kann die Lautstärke des Testtons über die „+“ Taste erhöht bzw. über die „-“ Taste verringert werden.

Hinweis: Der Parameter TON bildet in der Menüsteuerung eine Ausnahme. Hier werden statt der „+/-“ Tasten zum Ein-/Ausschalten der Funktion die „+/-“ Tasten verwendet, um die „+/-“ Tasten zur Einstellung der Systemlautstärke verwenden zu können.

Zur Anpassung der Lautstärke der einzelnen Lautsprecher gehen Sie wie folgt vor:

1 Wählen Sie das SPS Menü wie im Kapitel SPS (Lautsprecher Einstellungen) beschrieben und wählen Sie über die Navigationstasten „↑“ und „↓“ die CHL Funktion aus und drücken Sie OK.
2 Nun können Sie bei Bedarf den Testton aktivieren, indem Sie die „↑“ Taste drücken. Auf Wunsch können Sie die Lautstärke über die „+/-“ Tasten anpassen.
3 Drücken Sie nun die „OK“ Taste, um in das Lautsprecherauswahlmenü zu gelangen.
4 Wählen Sie über die Navigationstasten „↑“ und „↓“ den gewünschten Lautsprecher aus. Der Pegel des ausgewählten Lautsprechers kann über die „+/-“ Tasten in einem Bereich von -9dB bis +9dB separat verändert werden.

Hinweis: Der Lautstärkepegel der einzelnen Kanäle sollte an der Hörposition gleich sein.

Den Subwoofer stellen Sie bitte gemäß Ihres persönlichen Geschmacks ein.

Hinweis: Physisch nicht vorhandene Lautsprecher werden mit einem „V“ vor dem Namen gekennzeichnet z. B. VCE, für „virtual Center“. Der Testton dieser Lautsprecher sowie der des Subwoofer ist im playmode ST nicht hörbar. Um auch die mit V gekennzeichneten Kanäle sowie den Subwoofer einpegeln zu können, wählen Sie den Playmode MOV.

Deutsch

DST (Distance, Einstellung des Hörabstands)

Das Einstellen des Abstandes zwischen der Sitzposition und den Lautsprechern ist notwendig, um einen perfekten räumlichen Eindruck bei Mehrkanalaufnahmen zu bekommen. Einstellbar ist die Entfernung in 10 cm Schritten von 0,0 m bis 9,9 m.

Sollte der Abstand größer als 9,9 m sein, stellen Sie die Differenzwerte der einzelnen Abstände, bezogen auf 3 m, ein. Entscheidend für die Berechnung des räumlichen Effekts sind die Differenzen zwischen den Kanälen, nicht die absoluten Entfernungswerte.

1 Wählen Sie das SPS Menü, wie im Kapitel SPS (Lautsprecher Einstellungen) beschrieben und wählen Sie über die Navigationstasten „„ und „„ die DST Funktion aus und drücken Sie OK.
2 Wählen Sie über die Navigationstasten „↑“ und „↓“ den gewünschten Lautsprecher aus. Die Entfernung des ausgewählten Lautsprechers kann über die „+/-“ Tasten in einem Bereich von 0,0 m bis 9,9 m separat verändert werden.

Hinweis: In diesem Menü werden ausschließlich die physisch vorhandenen Lautsprecher aufgelistet.

VOI (Voice, Verbesserung der Sprachverständlichkeit)

Verwenden Sie die „Voice“ Funktion, um die Sprachverständlichkeit sowohl im Stereo als auch Surroundbetrieb zu erhöhen. Hierdurch können Sie z. B. Dialoge (Sprache) bei Filmen mit lauten Effekten besser verstehen.

1 Wählen Sie das SPS Menü, wie im Kapitel SPS (Lautsprecher Einstellungen) beschrieben und wählen Sie über die Navigationstasten „↑“ und „↓“ die VOI Funktion aus.
2 Mit den „+/-“ Tasten können Sie die „Voice“ Funktion ein- bzw. ausschalten (ON bzw. OFF).

Deutsch

Menüeinstellungen

EQ (Equalizer, Anpassung an räumliche Gegebenheiten)

Über das Equalizer Menü können Sie für die Lautsprecher FLR (vorne links und rechts), CE (Center), SLR (surround links und rechts) und SUB (Subwoofer) jeweils drei unterschiedliche Equalizer wählen, um diese an die räumlichen Gegebenheiten anzupassen. Es werden nur physisch vorhandene Lautsprecher angezeigt. Um den Equalizer zu verändern gehen Sie wie folgt vor:

1 Wählen Sie das SPS Menü, wie im Kapitel SPS (Lautsprecher Einstellungen) beschrieben und wählen Sie über die Navigationstasten „↑“ und „↓“ die EQ Funktion aus und drücken Sie OK.
2 Wählen Sie über die Navigationstasten „↑“ und „↓“ die gewünschten Lautsprecher und verändern Sie den EQ über die „+/-“ Tasten.

• EQ1 für eine freie Aufstellung (Werkseinstellung).
• EQ2 für eine Aufstellung an einer Rück- oder Seitenwand.
• EQ3 für eine Aufstellung in einer Raumecke.

DRC (Dynamic Range Control, Einstellung des Dynamikbereichs)

„Dynamic Range Control“ ist eine Einstelloption von Dolby Laboratories. Bei aktivierter Funktion kann bei codierten Datenströmen der Dynamikbereich automatisch verringert werden, was Lautstärkeunterschiede reduziert. Leise Töne werden dabei angehoben und laute abgesenkt.

1 Wählen Sie das SPS Menü, wie im Kapitel SPS (Lautsprecher Einstellungen) beschrieben und wählen Sie über die Navigationstasten „¶“ und „¶“ die DRC Funktion aus.
2 Mit den „+/-“ Tasten kann die Funktion DRC ein- bzw. ausgeschaltet werden (ON bzw. OFF).

SYS (System Setup, Systemeinstellungen)

Drücken Sie die „M“ Taste. Im Display erscheint SPS. Drücken Sie nun die „¶“ Taste, bis SYS im Display steht. Drücken Sie die „OK“ Taste und wählen Sie mit den Navigationstasten „¶“ und „¶“ den gewünschten Parameter aus.

Deutsch

SLP (Sleep Timer, Einstellen der Abschaltzeit)

Ein Aktivieren dieser Funktion versetzt das Gerät nach einer definierten Zeit in den Standby-Zustand. Es können 15, 30, 45 und 60 Minuten als Abschaltzeit gewählt werden. Der Wert OFF deaktiviert die Funktion. Zum Einstellen einer Abschaltzeit gehen Sie wie folgt vor:

1 Wählen Sie das SYS Menü wie im Kapitel SYS (Systemeinstellungen) beschrieben und wählen Sie über die Navigationstasten „↑“ und „↓“ die SLP Funktion aus.
2 Nach dem Drücken der „+“ Taste erscheint im Display die Anzeige OFF. Drücken Sie so oft die „+“ Taste, bis das Display die gewünschte Abschaltzeit anzeigt.

Hinweis: Der Sleep Timer wird nach dem Abschaltvorgang automatisch deaktiviert, d.h. nach jedem Einschaltvorgang muss die Abschaltzeit erneut eingestellt werden.

IRM (Infrarot Menü, Einstellungen der Infrarot Lernfunktionen)

In diesem Menü befinden sich sämtliche die Infrarot Lernfunktion betreffenden Funktionen.

IRL (Infrarot Lernen, Lernen von Infrarot-Befehlen einer anderen Fernbedienung)

Das System kann den Infrarotcode Ihrer TV-Fernbedienung lernen und ermöglicht es so, die Funktionen des Lautsprechers und TV-Gerätes mit einer Fernbedienung zu steuern. Dabei kann jede beliebige Taste der TV-Fernbedienung vom Lautsprecher gelernt werden. Achten Sie bei der Tastenwahl darauf, dass Befehl für den Lautsprecher und TV-Gerät dabei nicht im Konflikt stehen. So empfiehlt es sich, die internen Lautsprecher des TV-Gerätes nach Anschluss der Soundbar zu deaktivieren. Halten Sie die Fernbedienung Ihres TV-Gerätes bereit.

Zum Lernen der Infrarotcodes gehen Sie wie folgt vor:

1 Wählen Sie das SYS Menü, wie im Kapitel SYS (Systemeinstellungen) beschrieben und wählen Sie über die Navigationstasten „¶“ und „¶“ die IRM Funktion aus und drücken Sie OK.
2 Wählen Sie über die Navigationstasten „↑“ und „↓“ die IRL Funktion aus und drücken Sie OK.
3 Im Display blinkt IRL.
4 Drücken Sie auf der Canton-Fernbedienung die gewünschte Funktion, z. B. „+“. Im Display blinkt jetzt die gewählte Funktion, z. B. „V+“.
5 Drücken Sie innerhalb von 20 Sekunden die zu belegende Taste auf der TV-Fernbedienung. Bei erfolgreicher Übertragung leuchtet im Display OK und Sie können mit der Programmierung der nächsten Tastenfunktion, z.B. „-“, fortfahren. Erscheint im Display FAI, ist die Übertragung fehlgeschlagen und Sie müssen die Schritte 4 bis 5 noch einmal wiederholen.
6 Um das Menü zu verlassen, halten Sie die „M“ Taste gedrückt bis FIN im Display erscheint.

Deutsch

Menüeinstellungen

Hinweis: Die rote „ON/Standby“ Taste der Canton-Fernbedienung ist doppelt belegt. Durch einmaliges Drücken, im Display erscheint ON, kann die Einschaltfunktion gelernt werden. Drückt man die rote „ON/Standby“ Taste der Canton-Fernbedienung zweimal kurz hintereinander, erscheint im Display STB und die Standby- bzw. Ausschaltfunktion kann gelernt werden. Sollte Ihre TV-Fernbedienung nur über eine Taste für den Befehl „Ein-“ und „Ausschalten“ verfügen, müssen trotzdem beide Funktionen, „ON“ und „Standby“, mit diesem Befehl belegt werden.

DIL (Direktwahl der Eingänge, Lernen von Infrarot-Befehlen zur direkten Eingangswahl)

Zusätzlich zu der „↑“ und „↓“ Tasten können Sie alle Signaleingänge bei Verwendung Ihrer TV- oder Universalfernbedienung auch direkt auswählen, d. h. Sie können den gewünschten Eingang einer Taste auf Ihrer Fernbedienung zuweisen.

1 Wählen Sie das SYS Menü, wie im Kapitel SYS (Systemeinstellungen) beschrieben und wählen Sie über die Navigationstasten „↑“ und „↓“ die IRM Funktion aus und drücken Sie OK.
2 Wählen Sie über die Navigationstasten „↑“ und „↓“ die DIL Funktion aus und drücken Sie OK.
3 Im Display blinkt z. B. DVD für den Coax Eingang. Sie können dem Eingang „Coax“ nun eine Taste auf Ihrer TV-Fernbedienung zuordnen

Hinweis: Wenn Sie im Normalbetrieb diese Taste auf Ihrer TV-Fernbedienung drücken, springt der Lautsprecher direkt auf den DVD Eingang.

4 Drücken Sie die gewünschte Taste auf Ihrer TV-Fembedienung. Wurde der Infrarot (IR)-Code erfolgreich vom Lautsprecher gelernt, zeigt das Display kurz OK und anschließend den nächsten Eingang z. B. TV. Konnte der Code nicht gelernt werden, oder sollten Sie innerhalb von 10 Sekunden keine Taste an Ihrer Fernbedienung drücken, zeigt das Display kurz FAI um anzuzeigen, dass kein Code gelernt wurde. Danach zeigt das Display weiterhin blinkend DVD, und Sie können erneut bzw. weiterhin den Code für den Eingang DVD lernen.
5 Sollten Sie dem Eingang COAX keine Taste zuordnen wollen, drücken Sie kurz die „Taste, um manuell zum nächsten Eingang zu gelangen.
6 Um einem der anderen Eingänge eine Taste auf Ihrer TV-Fernbedienung zuzuordnen, wiederholen Sie die unter Punkt 4–5 beschriebenen Schritte.

Hinweis: Aufgrund der Vielzahl von Infrarot-Codes kann nicht garantiert werden, dass jede Fernbedienung vom Lautsprecher gelernt werden kann. Signale von Funkfernbedienungen können generell nicht gelernt werden!

Deutsch

CLR (IR Löschfunktion, Löschen der gelernten Infrarot-Befehle)

Um die vom Lautsprecher gelernten Infrarotbefehle der TV-Fernbedienung wieder zu löschen, gehen Sie bitte wie folgt vor:

1 Wählen Sie das SYS Menü, wie im Kapitel SYS (Systemeinstellungen) beschrieben und wählen Sie über die Navigationstasten „¶“ und „¶“ die IRM Funktion aus und drücken Sie OK.
2 Wählen Sie über die Navigationstasten „↑“ und „↓“ die CLR Funktion aus und drücken Sie OK.
3 Drücken Sie nun die „+“ Taste. Im Display erscheint CLR für ca. 5 Sekunden.

STB (Standby Mode, Einstellen des Standby Modus)

Diese Funktion legt fest, auf welche Weise das System, ggf. in Abhängigkeit eines Eingangssignals, ein- bzw. ausgeschaltet wird. Ist der Wert ECO ausgewählt, schaltet das System nach einer Stunde ohne Signal in den Standby Zustand und muss manuell per Fernbedienung wieder eingeschaltet werden. Ist der Wert AUT gewählt, schaltet sich das System, wenn es ein Eingangssignal erkennt, automatisch ein bzw. nach

1 Min. bei digitalen Eingängen (opt, coax, BT) und nach 15 min bei analogen Eingängen (XLR und Analog Line sowie USB) ohne Signal wieder ab. Bei der Einstellung MAN bleibt das System unabhängig von einem Eingangssignal dauerhaft eingeschaltet und muss über die Fernbedienung aus- bzw. eingeschaltet werden. Ist die Option NSB (Netzwerkstandby) ausgewählt, schaltet sich das System wie bei der Einstellung ECO nach einer Stunde ohne Eingangssignal in den Bereitschaftszustand und muss manuell wieder eingeschaltet werden.

Der Unterscheid besteht darin, dass in der Einstellung ECO die über Funk verbundenen Lautsprecher zwar abgeschaltet, aber mit dem Master nicht wieder eingeschaltet werden. Alle Lautsprecher müssen einzeln aktiviert werden. Bei den Einstellungen NSB sowie MAN und AUT hingegen werden durch das Einschalten des Masters auch wieder alle via Funk verbundenen Lautsprecher eingeschaltet.

Hinweis: Wird das System in der Einstellung AUT über die Fernbedienung in den Standby geschaltet, wird die Einschaltautomatik bis zum nächsten Einschalten über die Fernbedienung deaktiviert.

Hinweis: Um ein versehentliches Einschalten durch Störgeräusche auf den analogen Eingängen zu vermeiden, wurde der Schwellwert recht hoch gewählt. Um sicherzustellen, dass das System sicher einschaltet erhöhen Sie die Lautstärke Ihres Quellgerätes auf einen möglichst hohen Wert, jedoch nicht mehr als 2VRMS.

Um den Standby Mode zu verändern gehen Sie wie folgt vor:

1 Wählen Sie das SYS Menü wie im Kapitel SYS (Systemeinstellungen) beschrieben und wählen Sie über die Navigationstasten „¶“ und „¶“ die STB Funktion aus.
2 Stellen Sie über die „+/-“ Tasten den gewünschten Wert ein.

Deutsch

Menüeinstellungen

SEL (Automatische Eingangswahl, Einstellen der automatischen Eingangswahl)

Ist diese Funktion aktiviert (AUT), wechselt das System automatisch den Eingang, sobald am aktuell gewählten Eingang das Signal verschwindet und an einem der Eingänge Optical, Coaxial, Analog Balanced, Analog Line oder USB ein Eingangssignal detektiert wird. Ist die Einstellung MAN gewählt, müssen die Eingänge wie üblich manuell über die Fernbedienung gewählt werden.

Hinweis: Um einen automatischen Wechsel vom optischen bzw. koaxialen Digitaleingang zu einem der anderen Eingänge zu erreichen, muss das Ouellgerät abgeschaltet werden. Bei den Eingängen USB, Line und Balanced genügt ein Stoppen der Wiedergabe.

Um die automatische Eingangswahl zu verändern, gehen Sie wie folgt vor:

1 Wählen Sie das SYS Menü, wie im Kapitel SYS (Systemeinstellungen) beschrieben und wählen Sie über die Navigationstasten „↑“ und „↓“ die SEL Funktion aus.
2 Stellen Sie über die „+/-“ Tasten den gewünschten Wert ein.

INP (Konfiguration der Eingänge, den Eingängen individuelle Namen zuordnen)

Im Auslieferzustand sind bereits alle physikalisch vorhandenen Eingänge mit einer Quellenbezeichnung versehen. Diese sind wie folgt: Optisch (OPT) = TV, Coaxial (COA) = DVD, Analog Line (LIN) = AUX, Analog Balanaced = XLR, Bluetooth® = BT, USB = PC. Den einem Eingang zugewiesenen Namen können Sie auf Wunsch Ihrem Quellgerät anpassen.

Zur Zuordnung der Bezeichnung gehen Sie wie folgt vor:

1 Wählen Sie das SYS Menü, wie im Kapitel SYS (Systemeinstellungen) beschrieben und wählen Sie über die Navigationstasten „↑“ und „↓“ die INP Funktion aus und drücken Sie OK.
2 Wählen Sie nun über die „↑“ und „↓“ Tasten den physikalischen Eingang aus (OPT, COA, LIN, BAL, USB).
3 Wählen Sie nun durch Drücken der „+“ und „-“ Tasten die gewünschte Bezeichnung aus. Sie können aus folgenden vordefinierten Bezeichnungen wählen: „---“ (Eingang deaktiviert), TV, BDB, SAT, CD, DVD, CAM, REC, PAD, POD, TAB, TUN, DAB, PS, VCR, ATV, PC, AUX, XLR. Drücken Sie nach der Auswahl der Bezeichnung die Taste OK.

Um einem weiteren Eingang eine abweichende Bezeichnung zuzuordnen, wiederholen Sie die Schritte 2 und 3.

Deutsch

Achtung: Sollten Sie einem Eingang einen Namen zuweisen, der bereits vergeben ist, wird der zuvor mit diesem Namen versehene Eingang deaktiviert (---). Um diesen Eingang weiterhin nutzen zu können, müssen Sie ihm einen anderen Namen zuordnen.

Hinweis: Eingänge, die deaktiviert worden sind „---“, werden beim Durchschalten der Eingänge (Input-Taste) nicht mehr angezeigt. Dies vereinfacht die Auswahl des gewünschten Eingangs.

Hinweis: Die Bezeichnung für den Eingang BT kann nicht geändert werden. Falls Sie alle Eingänge deaktiviert haben sollten, ist BT (Bluetooth®) fest als Eingang ausgewählt.

PHA (Phase Subwoofer, Einstellen der Phase des Funk-Subwoofers)

Sollten Sie einen Funk-Subwoofer mit dem System verbunden haben, können Sie über diesen Parameter dessen Phasenlage relativ zu den Satellitenlautsprechern verändern. Wählbar sind die Werte 0° und 180°.

Um die Phasenlage zu verändern, gehen Sie wie folgt vor:

1 Wählen Sie das SYS Menü wie im Kapitel SYS (Systemeinstellungen) beschrieben und wählen Sie über die Navigationstasten „¶“ und „¶“ die PHA Funktion aus.
2 Stellen Sie über die „+/-“ Tasten den gewünschten Wert ein.

Hinweis: Dieser Parameter ist nur verfügbar, wenn ein Subwoofer mit dem System verbunden ist.

SSM (Subwoofer Stereo Mode, Einstellen der Subwoofer-Wiedergabe im Stereo-Modus)

Sollten Sie einen Funk-Subwoofer mit dem System verbunden haben, gibt dieser unabhängig vom Wiedergabemodus (ST, MOV, MUS) sämtliche Bassignale wieder. Für ein unverfälschtes Stereo-Erlebnis besteht jedoch die Möglichkeit, dass die Bassignale im Stereomodus (ST) über die vorderen Lautsprecher (FL, FR) wiedergegeben werden.

Um die Bassignale im Stereomodus (ST) über die vorderen Lautsprecher wiederzugeben, gehen Sie wie folgt vor:

1 Wählen Sie das SYS Menü wie im Kapitel SYS (Systemeinstellungen) beschrieben und wählen Sie über die Navigationstasten „¶“ und „¶“ die SSM Funktion aus.
2 Stellen Sie über die „-“ Taste den Wert auf OFF. Soll der Subwoofer die Bassignale wiedergeben, stellen Sie den Wert über die „+“ Taste auf ON.

Hinweis: Dieser Parameter ist nur verfügbar, wenn ein Subwoofer mit dem System verbunden ist.

Deutsch

Menüeinstellungen

LIP (Lippensynchronität, Einstellen der Lippensynchronität)

Mit der LIP Funktion können Sie bei nicht lippensynchroner Tonwiedergabe korrigierend eingreifen.

Dazu gehen Sie wie folgt vor:

1 Wählen Sie das SYS Menü wie im Kapitel SYS (Systemeinstellungen) beschrieben und wählen Sie über die Navigationstasten „↑“ und „↓“ die SSM Funktion aus.
2 Mit den „+/-“ Tasten kann jetzt die Tonwiedergabe in Schritten von jeweils 10 ms verzögert werden, um den Ton an das „verspätete“ Bild anzupassen. Die maximal mögliche Verzögerung liegt bei 80 ms.

VOL (Systemlautstärke, maximale Systemlautstärke anpassen)

Mit der VOL Funktion können Sie den maximal einstellbaren Wert der Lautstärke begrenzen.

Dazu gehen Sie wie folgt vor:

1 Wählen Sie das SYS Menü, wie im Kapitel SYS (Systemeinstellungen) beschrieben und wählen Sie über die Navigationstasten „↑“ und „↓“ die VOL Funktion aus.
2 Mit den „+/-“ Tasten kann jetzt die Maximallautstärke angepasst werden.

ASM (Analog Stereo Mode, Anschlussweise des Eingangs „Analog Line“)

Standardmäßig werden beide Kanäle des analogen Quellgeräts am rechten und linken Analog Line Eingang des Master-Lautsprechers angeschlossen und die Signale, abhängig vom gewählten Wiedergabemodus und der Anzahl der gekoppelten Lautsprecher, über Funk an diese übertragen. Wird die ASM Funktion auf DST (Dual Stereo) eingestellt, wird das Signal nicht mehr per Funk übertragen, sondern das Quellgerät muss direkt mit dem Analog Line Eingang des entsprechenden Lautsprechers verbunden werden. So muss z. B. von einem Quellgerät der linke Kanal am linken Analog Line Eingang des linken Lautsprechers und der rechte Kanal des Quellgerätes mit dem rechten Analog Line Eingang des rechten Lautsprechers verbunden werden. Sollen im Falle eines Mehrkanal-Setups alle Lautsprecher mittels Cinchkabel direkt mit einem Mehrkanalvorverstärker oder den Vorverstärkerausgängen eines AV-Receivers verbunden werden, so müssen Sie folgende Belegung des unsymmetrischen Eingangs (Analog Line) vornehmen: Center = linker ODER rechter Eingang, Surround Links = linker Eingang, Surround Rechts = rechter Eingang.

Deutsch

Um den Wert für den Parameter ASM zu ändern, gehen Sie wie folgt vor:

1 Wählen Sie das SYS Menü wie im Kapitel SYS (Systemeinstellungen) beschrieben und wählen Sie über die Navigationstasten „“ und „“ die ASM Funktion aus.
2 Verändern Sie den Wert über die „+/-“ Tasten: DST = Kabelverbindung zwischen Quelle und jedem einzelnen Lautsprecher erforderlich. SST = Kabelverbindung nur zwischen Quelle und Master erforderlich.

SLC (Slave Connection, Einstellen der Signalübertragung an den Slave-Lautsprecher)

Standardmäßig werden die Audiosignale zwischen dem Master und den verbundenen Lautsprechern per Funk übertragen. Mit dieser Funktion ist es jedoch möglich, die Audiosignale auch über ein digitales Coaxial-Kabel zu übertragen. Dafür müssen Sie den Digital Coaxial Output des Masters mit dem Digital Coaxial Input des Slave über ein Cinchkabel miteinander verbinden.

Um die Signale über die Kabelverbindung zu übertragen, gehen Sie wie folgt vor:

1 Wählen Sie das SYS Menü wie im Kapitel SYS (Systemeinstellungen) beschrieben und wählen Sie über die Navigationstasten „↑“ und „↓“ die SLC Funktion aus.
2 Verändern Sie den Wert über die „+/-“ Tasten: WRD = Signal wird über das Cinchkabel übertragen. WLS = Signal per Funk übertragen.

RES (System Reset, Werkseinstellungen wiederherstellen)

Mit dieser Funktion (RES) können Sie den Lautsprecher in den Auslieferzustand (Werkseinstellungen) zurücksetzen.

Zur Durchführung des Reset gehen Sie wie folgt vor:

Achtung: ALLE von Ihnen vorgenommenen Einstellungen, gelernten IR-Codes und gekoppelten Mobilgeräte und Lautsprecher, werden dabei gelöscht.

1 Wählen Sie das SYS Menü wie im Kapitel SYS (Systemeinstellungen) beschrieben und wählen Sie über die Navigationstasten „¶“ und „¶“ die RES Funktion aus.
2 Nach dem Drücken der „+“ Taste erscheint im Display YES.
3 Um den Löschvorgang abzuschließen, warten Sie nun 10 Sekunden. Danach werden alle Einstellungen zurückgesetzt und alle Lautsprecher springen in den Standby-Zustand.
4 Um den Löschvorgang abzubrechen, drücken Sie innherhalb der 10 Sekunden die „-“ Taste. Im Display erscheint die Anzeige NO zur Bestätigung des Abbruchs.

Deutsch

Menüeinstellungen

WIS (Wireless Setup, Einstellungen im Wireless-Menü)

Drücken Sie die „M“ Taste. Im Display erscheint SPS. Drücken Sie nun die „♦“ Taste, bis WIS im Display steht. Drücken Sie die „OK“ Taste und wählen Sie nun mit den Navigationstasten „♦“ und „♦“ den gewünschten Parameter aus.

WSP (Wireless Speaker Pairing, Koppeln der Funklautsprecher)

Über diesen Menüpunkt können Sie andere Funklautsprecher der Canton Smart Serie mit dem Master koppeln. Mit diesem Schritt wird einer der Lautsprecher als Master definiert. Sollten Sie ausschließlich über Geräte mit dem Zusatz S oder M hinter der Typenbezeichnung verfügen, können Sie einen beliebigen Lautsprecher als Master festlegen. Verfügen Sie jedoch über Lautsprecher mit dem Zusatz M und S hinter der Typenbezeichnung, sollten Sie den Lautsprecher mit dem Zusatz M als Master definieren, da dieser über einen USB Eingang, ein Bluetooth® Modul sowie über einen Decoder für DTS und Dolby Digital Signale verfügt. Standardmäßig ist der Master-Lautsprecher als linker vorderer Lautsprecher definiert. Sollte sich dieser an einer anderen Position befinden, müssen Sie diesem zunächst den korrekten Kanal zuordnen.

Wichtig: Der Slave muss zuvor min. 30 Sekunden vom Netz getrennt gewesen sein.

Dazu gehen Sie wie folgt vor:

Kanalzuordnung des Masters festlegen:

1 Wählen Sie im Master-Lautsprecher das WIS Menü, wie im Kapitel WIS (Wireless setup) beschrieben und wählen Sie über die Navigationstasten „↑“ und „↓“ die WSP Funktion aus und Drücken Sie OK.
2 Wählen Sie nun über die „↑“ und „↓“ Tasten den Kanal für den Master-Lautsprecher: MFL = vorne links; MFR = vorne rechts; MCE = Center; MSL = Surround links; MSR = Surround rechts.
3 Um das Menü zu verlassen, drücken Sie die „M“ Taste. Um Slave-Lautsprecher zu koppeln fahren Sie mit Schritt 4 fort.

Koppeln der Slave-Lautsprecher:

Wichtig: Der Slave muss zuvor min. 30 Sekunden vom Netz getrennt gewesen sein.

4 Führen Sie zunächst die Schritte 1 und 2 aus und drücken Sie OK.

Hinweis: Sofern Sie diese Schritte gerade durchgeführt haben, fahren Sie gleich mit Schritt 5 fort.

Deutsch

5 Wählen Sie nun über die Navigationstasten „↑“ und „↓“ den Lautsprecher aus, den Sie koppeln möchten. Zur Verfügung stehen folgende Kanäle: FL = Vorne links; FR = Vorne rechts; CE = Center; SL = Surround links; SR = Surround rechts; SUB = Suboofer.
6 Drücken Sie nun die „OK“ Taste. Im Display sollte nun PIR erscheinen.
7 Stecken Sie nun ausschließlich den gewünschten Slave-Lautsprecher in die Steckdose und schalten Sie Ihn mit dem Netzschalter ein.
8 Sollte sich der Lautsprecher im Standby befinden, schalten Sie Ihn durch einen Druck auf die Power Taste der Fernbedienung ein.

Wichtig: Zwischen Drücken der „OK“ Taste und Einschalten des Slave-Lautsprechers dürfen max. 30 Sekunden liegen.

9 Ca. 10–20 Sekunden nach Einschalten des Slave-Lautsprechers sollten die Displays CON anzeigen.

Sollte FAI im Display erscheinen, wiederholen Sie die Schritte und achten Sie darauf, dass

a. der gewünschte Slave min. 30 Sekunden vom Netz getrennt war.

b. zwischen dem Drücken der „OK“ Taste und dem Einschalten des Slave-Lautsprechers nicht mehr als 30 Sekunden vergangen sind.

c. die Distanz zwischen den beiden Lautsprechern 10 m nicht überschreitet und diese sich im selben Raum befinden.

Achtung: Sollten Sie die o.g. Schritte ausgeführt haben, wiederholen Sie diese niemals bei ausgeschaltetem Master-Lautsprecher, da hierdurch automatisch ein neuer Master-Lautsprecher definiert wird und sich dadurch die früheren Slave-Lautsprecher nicht mehr mit dem zuvor definierten Master-Lautsprecher verbinden würden.

BT (Bluetooth® Menü, Einstellungen)

Drücken Sie die „M“ Taste, bis SPS im Display steht. Drücken Sie nun die „♦“ Taste bis WIS im Display steht. Drücken Sie die „OK“ Taste und wählen Sie nun mit den Navigationstasten „♦“ und „♦“ den Punkt BT aus und drücken Sie OK.

BTP (Bluetooth® Pairing, Koppeln mit Zuspielgeräten via Bluetooth® Funktechnologie)

Über dieses Menü können Sie einstellen, ob der Lautsprecher permanent eine Kopplungsanfrage an Mobilgeräte sendet oder ob dies manuell über die Bluetooth® Paring Taste geschehen soll.

Um das Verhalten des Koppelns zu verändern, gehen Sie wie folgt vor:

1 Wählen Sie das Bluetooth® Menü gemäß Kapitel BT (Bluetooth® Menü) aus und wählen Sie über die Navigationstasten „↑“ und „↓“ die BTP Funktion aus.
2 Verändern Sie den Wert über die „+/-“ Tasten.

AUT = Gerät sendet permanent.

MAN = Anfrage wird durch Drücken der Bluetooth® Pairing Taste aktiviert.

Deutsch

Menüeinstellungen

Hinweis:

• Wird gerade ein Signal per Bluetooth® übertragen, sendet das Gerät auch bei Einstellung AUT keine Kopplungsanfrage an andere Mobilgeräte
• Ist der Bluetooth® Eingang nicht gewählt, ist weder ein automatisches noch ein manuelles Koppeln möglich
• Um ein Koppeln unabhängig vom gewählten Eingang zu erreichen, muss die BTS Funktion auf AUT gestellt werden. Hierzu siehe nächstes Kapitel.
  Voraussetzungen für eine erfolgreiche Anmeldung sowie Informationen zum eigentlichen Anmeldevorgang finden Sie auch auf Seite 30.

Voraussetzung für die Anmeldung

• Die Bluetooth® Funktion muss am mobilen Endgerät aktiviert sein.
  – Das mobile Endgerät muss mindestens den Bluetooth® Standard 2.0 unterstützen.
  – Das mobile Endgerät muss sich in Reichweite des Lautsprechers befinden (max. 10 m).

Anmeldevorgang

– Eingang BT wählen.
- Taste „Bluetooth®-Pairing“ betätigen (gilt nicht für Einstellung AUT).
- Im Display erscheint BTP (gilt nicht für Einstellung AUT).
– Sie haben nun 30 Sekunden Zeit zur Anmeldung Ihres mobilen Endgerätes (gilt nicht für Einstellung AUT).
– Starten Sie den Suchlauf an Ihrem mobilen Endgerät.
– Wählen Sie Ihren „Smart (Lautsprecher)“ als Wiedergabegerät.
– Die Verbindung stellt sich, nach Bestätigung, automatisch her und wird Ihnen mit der Meldung CON im Display angezeigt.
– Sollte die Verbindung fehlgeschlagen sein, erhalten Sie die Meldung FAI.
– Sollte das mobile Endgerät einen Zugangscode verlangen, geben Sie 0000 ein.
– Erscheint im Display DIS, ist Ihr mobiles Endgerät außer Reichweite oder abgemeldet.

BTS (Bluetooth® Eingangswahl, Einstellen der automatischen Bluetooth® Eingangswahl)

Ist diese Funktion aktiviert (AUT), wechselt der Lautsprecher automatisch auf den Eingang BT, sobald er vom Mobilgerät ein Audiosignal detektiert. Ist diese Funktion deaktiviert (MAN), muss der Eingang manuell gewählt werden. Im Auslieferzustand ist diese Funktion deaktiviert (MAN).

Deutsch

Zur Aktivierung/Deaktivierung dieser Funktion gehen Sie wie folgt vor:

1 Wählen Sie das Bluetooth® Menü gemäß Kapitel BT (Bluetooth® Menü) aus und wählen Sie über die Navigationstasten „¶“ und „¶“ die BTS Funktion aus.
2 Durch Drücken der „+“ Taste aktivieren Sie die Funktion (AUT).
3 Durch Drücken der „-“ Taste deaktivieren Sie die Funktion (MAN).

Hinweis: Abhängig vom verwendeten Mobilgerät kann bei aktivierter Automatik der Lautsprecher auch beim Tippen einer Nachricht oder bei anderen Systemtönen auf den BT Eingang schalten. Zur Vermeidung eines ständigen Umschaltens (z. B. bei Ankunft einer Nachricht) ist eine Zeitverzögerung von 5 Sekunden programmiert.

Hinweis: Wenn die BTS Funktion aktiviert (AUT) ist, kann der BT Eingang nicht mehr über die „Input“ Taste gewählt werden. In diesem Modus kann der Lautsprecher, unabhängig vom gewählten Signaleingang, mit dem Mobilgerät gekoppelt werden (BTP).

APL (Automatische Bluetooth® Wiedergabe, automatische Wiedergabe mit Bluetooth® Zuspielgerät)

Ist diese Funktion aktiviert, wird beim Einschalten des Lautsprechers über die „Power“ Taste automatisch die Wiedergabe eines vorher verbundenen Zuspielgeräts mit Bluetooth® Funktechnologie gestartet. Somit wird die Wiedergabe der zuletzt im Mobilgerät geöffneten App gestartet.

Gehen Sie wie folgt vor, um die Funktion zu aktivieren.

1 Wählen Sie das Bluetooth® Menü gemäß Kapitel BT (Bluetooth® Menü) aus und wählen Sie über die Navigationstasten „↑“ und „↓“ die APL Funktion aus.
2 Durch Drücken der „+“ Taste aktivieren Sie die Funktion (ON).
3 Zum deaktivieren drücken Sie die „-“ Taste.

Hinweis: Abhängig vom Betriebssystem des Mobilgerätes und der App muss die App im Vordergrund oder wenigstens im Hintergrund laufen. Läuft keine App oder eine, die keinen Betrieb im Hintergrund unterstützt, startet auch keine Wiedergabe.

INF (Geräte Informationen, Informationen über den Firmwarestand)

Über diesen Menüpunkt erhalten Sie Informationen zur Firmware des Gerätes. Bei Service Anfragen geben Sie diese Informationen bitte an.

Um diese Abzurufen, gehen Sie bitte wie folgt vor:

Drücken Sie die „M“ Taste bis SPS im Display steht. Drücken Sie nun die „V“ Taste, bis INF im Display steht. Drücken Sie die „OK“ Taste und notieren Sie die Anzeige.

Deutsch

Wiedergabe via Bluetooth® Funktechnologie

Voraussetzung für die Anmeldung

• Die Bluetooth® Funktion muss am mobilen Endgerät aktiviert sein.
• Das mobile Endgerät muss mindestens den Bluetooth® Standard 2.0 unterstützen.
• Das mobile Endgerät muss sich in Reichweite des Lautsprechersystems befinden (max. 10 m).

Anmeldevorgang

– Eingang BT wählen.
- Taste „Bluetooth®-Pairing“ betätigen.
- Im Display erscheint BTP
– Sie haben nun 30 Sekunden Zeit zur Anmeldung Ihres mobilen Endgerätes.

- Starten Sie den Suchlauf an Ihrem mobilen Endgerät.

- Wählen Sie „Smart Lautsprecher“ als Wiedergabegerät.

- Die Verbindung stellt sich, nach Bestätigung, automatisch her und wird Ihnen mit der Meldung CON im Display angezeigt.

- Sollte die Verbindung fehlgeschlagen sein, erhalten Sie die Meldung FAI.

- Sollte das mobile Endgerät einen Zugangscode verlangen, geben Sie 0000 ein.

- Erscheint im Display DIS ist Ihr mobiles Endgerät außer Reichweite oder abgemeldet.

Qualcomm ^® aptX ^™

Betrieb eines mobilen Endgerätes

• Das jeweils zuletzt mit dem Lautsprechersystem ver bundene Gerät stellt automatisch die Verbindung her, sofern die Bluetooth® Funktion aktiviert und der Eingang für die Bluetooth® Wiedergabe gewählt ist. Sie erhalten in diesem Fall die Meldung CON.

- Starten Sie die Wiedergabe eines Mediums auf Ihrem mobilen Endgerät, und es wird automatisch der Ton an dem Lautsprechersystem ausgegeben.

Hinweis: Das Lautsprechersystem kann bis zu drei Bluetooth® Geräte verwalten. Siehe auch Kapitel Automatische Eingangswahl für Bluetooth® (BTS) auf Seite 28.

Deutsch

USB Wiedergabe

An den Eingang COMPUTER USB (PC) können Sie einen Computer mittels eines herkömmlichen USB Kabels anschließen. Ihr PC erkennt den Lautsprecher als externe Soundkarte und gibt den Ton Ihres Computers wie eine interne Soundkarte wieder. Hierfür ist abhängig vom Betriebssystem die Installation eines Treibers erforderlich.

Systemvoraussetzungen

Betriebssysteme: Windows® 7 und später (32 & 64 Bit); MAC® OS 10.6.4 und später

Hardware: min. USB 2.0

Installieren des USB Treibers

Bei MAC® Computern ab MAC® OS 10.6.4 ist keine Installation eines Treibers erforderlich.

Hinweis: Dieser Treiber unterstützt lediglich die Wiedergabe von PCM Signalen bis zu 96kHz/24Bit. Mehrkanalsignale wie Dolby Digital oder DTS werden nicht unterstützt.

1 Laden Sie den Treiber von der Canton Downloadseite auf Ihren Computer herunter.
2 Navigieren Sie mittels des Windows Explorers zu der soeben heruntergeladenen Datei „XMOS-Stereo-USB-Audio-Class2-Driver-XXXX_vX.XX.X.zip und entpacken Sie diese. Ggf. wird dafür ein Hilfsprogramm wie z.B. WinZip, WinRar oder 7-Zip benötigt.
3 Verbinden Sie den Master-Lautsprecher mit dem USB Anschluss Ihres Computers.
4 Führen Sie nun einen Doppelklick auf die soeben entpackte Datei „XMOS-Stereo-USB-Audio-Class2-Driver-XXXX vX.XX.X.exe“ aus.
Abhängig von den Sicherheitseinstellungen Ihres Computers müssen Sie ggf. die Erlaubnis erteilen, dass der Treiber Änderungen an Ihrem Computer vornehmen darf.

Benutzerkontensteuerung Möchten Sie zulassen, dass durch diese App Änderungen an Ihrem Gerät vorgenommen werden? 7z Setup SFX Verifizierter Herausgeber: XMOS Ltd Dateiursprung: Festplatte auf diesem Computer Weitere Details anzeigen Ja Nein

Deutsch

Konfigurieren des Computers

5 Bestätigen Sie das folgende Fenster, indem Sie auf Next klicken.

6 Behalten Sie die vorgeschlagenen Ordner bei und klicken Sie Install.

7 Nachdem der Fortschrittsbalken anzeigt, dass die Installation vollständig ist klicken Sie auf Next.

Setup Installation Complete Setup was completed successfully. Execut: report 32. A "C:\Program Files\HOS\HOS\HOS\HOS\HOS\HOS\HOS\HOS\HOS\HOS\HOS\HOS\HOS\HOS\HOS\HOS\HOS\HOS\HOS\HOS\HOS\HOS\HOS\HOS\HOS\HOS\HOS\HOS\HOS\HOS\HOS\HOS\HOS\HOS Execute: report 32. A "C:\Program Files\HOS\HOS\HOS\HOS\HOS\HOS\HOS\HOS\HOS\HOS\HOS\HOS\HOS\HOS\HOS\HOS\HOS\HOS\HOS\HOS\HOS\HOS\HOS\HOS\HOS\HOS\HOS\HOS\HOS\nPresting drive. This may take some time to complete. Please wait... ********************************************************************** Prestation was successful. Click Next to continue.

8 Beenden Sie die Installation indem Sie auf Finish klicken.

Konfigurieren des Computers

9 Klicken Sie im folgenden Fenster auf ja und trennen Sie kurz die USB Verbindung zwischen Lautsprecher und Computer.

Ggf. wird der Lautsprecher nicht automatisch vom Betriebssystem als Wiedergabegerät erkannt, wodurch die Wiedergabe nach wie vor über die internen Lautsprecher des Computers erfolgt. Um dies zu verändern, folgen Sie den folgenden Anweisungen für Ihr Betriebssystem.

Deutsch

Windows® 10

1 Klicken Sie den Windows® Button, sodass sich folgendes Fenster öffnet:
2 Klicken Sie nun auf das Zahnrad-Symbol (Einstellungen).

New version Editoring 19 Airline 5. Marks as screen On an... Mail Sapiere Airline Alarm & Use Main Office Creative Network Tools... Sleep Code Writer Audio & Use Album Designer Analog Devices Apple Software Update Alrenal A/R Tools Audio Precision Editoring Microsoft Store Mail bewicki Microsoft Edge 21° 20° 21° 20° 21° 20° 21° 20° 21° 20° 21° 20° 21° 20° 21° 20° 21° 20° 21° 20° 21° 20° 21° 20° 21° 20° 21%

3 Klicken Sie nun den Punkt Geräte an.

Startups Windows-Enstellungen Startups istechen System Gerdle Hands Network and Internet ServiceNow ServiceNow System ServiceNow ServiceNow System ServiceNow ServiceNow System ServiceNow ServiceNow System ServiceNow ServiceNow System ServiceNow ServiceNow System ServiceNow ServiceNow System ServiceNow ServiceNow System ServiceNow ServiceNow System ServiceNow ServiceNow System ServiceNow ServiceNow System ServiceNow ServiceNow System ServiceNow ServiceNow System ServiceNow

Deutsch

Konfigurieren des Computers

4 Wählen Sie nun den Punkt Soundeinstellungen. Siehe roter Kasten.
5 Im sich öffnenden Fenster klicken Sie den Canton Lautsprecher an.
6 Wählen Sie nun den Punkt „Als Standard“.
7 Bestätigen Sie mit OK.

Bluetooth- und Internet Services Dialu: 100000000000 Dialu, Dialu A & B Dialu: 10000000000 Dialu: 10000000000 Dialu: 10000000000 Dialu: 10000000000 Dialu: 10000000000 Dialu: 1000000000 Dialu: 100000000 Dialu: 100000000 Dialu: 100000000 Dialu: 100000000 Dialu: 100000000 Dialu: 10000000 Dialu: 1000000 Dialu: 10000 Dialu: 1 Dialu: 1 Dialu: 1 Dialu: 1 Dialu: 1 Dialu: 1 Dialu: 1 Dialu: 1 Dialu: 1 Dialu: 1 Dialu: 1 Dialu: 1 Dialu: 1 Dialu: 1 Dialu: 1 Data/Internet Services Data/Internet Services Data/Internet Services Data/Internet Services Data/Internet Services Data/Internet Services Data/Internet Services Data/Internet Services Data/Internet Services Data/Internet Services Data/Internet Services Data/Internet Services Data/Internet Services Data/Internet Services Data/Internet Services Data/Internet Services Data/Internet Services Data/Internet Services Data/Internet Services Data/Internet Services Data/Internet Service Data/Internet Service Data/Internet Service Data/Internet Service Data/Internet Service Data/Internet Service Data/Internet Service Data/Internet Service Data/Internet Service Data/Internet Service Data/Internet Service Data/Internet Service Data/Internet Service Data/Internet Service Data/Internet Service Data/Internet Service Data/Internet Service Data/Internet Service Data/Internet Service Data/Internet Service Data/InternetService

Windows ^® 7

1 Klicken Sie den Windows® Button, sodass sich folgendes Fenster öffnet.
2 Wählen Sie, wie rechts gezeigt, den Punkt Systemsteuerung aus.

FINECane 2009 Camera Scan Toolbox IDA-STEP DFUWizard aptX bedaltime CADopsis InterNCAD 2001 Photoscape Editor Rhinoorous Textversion EAGLET&O Systemsteuerung Alle Programme Entwicklung Dokumente Blade Music Computer Systemssteuerung Anlage: Einzel Standenprogramme Hills und Support Programme/Deutsch durchwechsel

Deutsch

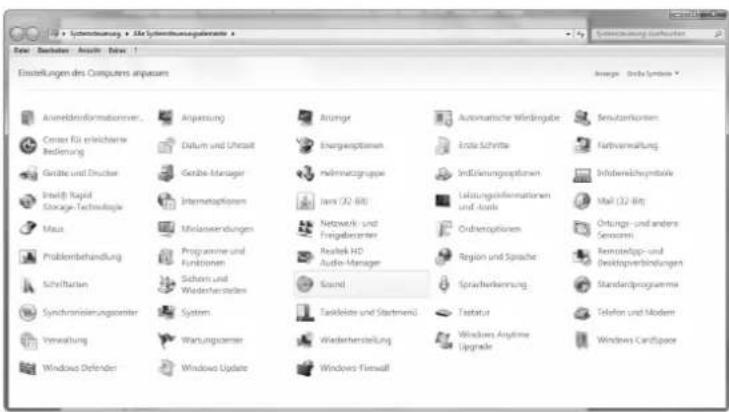

3 Wählen Sie nun den Punkt SOUND aus.

4 Klicken Sie nun den Lautsprecher mit dem Namen XMOS-Audio aus und Klicken Sie Als Standard an.
5 Bestätigen Sie die Auswahl mit OK.

Einstellungen des Computers anpassen Anwendierformationsver... Anpassung Anlage Automatische Widergabe Sensitizen Center für erleichtete Bedienung Datum und Utrecht Energieoptionen Ende-Schritte Forderverwaltung Gerdite und Drucker Geräbe-Manager Helmhazgruppe Indikierungoptionen Inbereichsymbole Inbreit Rapid Intermetformen Java (2.8KB) Leistungsinformationen und Tools Mail (2.8KB) Storage-Techologie Mitankersungen Network und Freigenderungen Ordinserptionen Ortungs- und andere Serviken Mauer Probleme und Funktionen Rechte HD Audio-Manager Region und Sprache RemoteTop- und Developsprenierungen Schlottartan Schon und Weiterheiten Saurel Sprachierung Sondereprogramme Synchronisierungspenter System Taskliste und Startmenü Testator Telefon und Modem Verwaltung Wartungsmeter Wiederstellung Windows Anytime Upgrade Windows Certificate Windows Defender Windows Update Windows Firewall

Sound Widergabe Aufnahme Sounds Konzernstation Die folgenden Antimicrodegebäte sind metalliert: Laufopreter Realtek High Definition Audio Standardkommunikations jetzt Realtek Digital Output Realtek High Definition Audio Brauf Laufopreter LANCO USB Audio Standardkampel Reconfigueraen Aus Standard Eigenkeiten OK Abrechen Verfahren

Deutsch

Konfigurieren des Computers

MAC®

1 Klicken Sie den Apfel und anschließend Systemeinstellungen an.

Bildschirmfoto Ablage Bet Über diesen Mac Systemeinstellungen ... App Store ... Benutzte Objekte ▶ Sofort beenden ... ⚡⌘# Ruhezustand Neustart ... Ausschalten ... Bildschirm sperren ^⌘Q Entwicklung abmelden ... ⚡⌘Q

2 Klicken Sie nun auf TON.

Deutsch

3 Klicken Sie nun auf Ausgabe und wählen Sie den Canton Lautsprecher aus.

Ton Toneffekte Ausgabe Eingabe Wähle ein Gerät für die Tonausgabe: Name Typ Interne Lautsprecher Integriert CANTON WA400 USB Einstellungen für das ausgewählte Gerät: Das ausgewählte Gerät hat keine Ausgabesteuerung Audio-Port verwenden für: Tonausgabe Gesamtlaufstärke: Ton aus ✓ Lautstärke in der Menüleiste anzeigen

Deutsch

Displayanzeigen

Das Lautsprechersystem verfügt über ein Multifunktions-Display, das bei einem von der Fernbedienung gesendeten Befehl für ca. fünf Sekunden aufleuchtet. Die wichtigsten Anzeigen und ihre Bedeutung sind hier aufgeführt.

Der Standby-Modus des Lautsprechersystems wird durch eine rot leuchtende LED angezeigt. Ist Ihr Lautsprechersystem in Betrieb, leuchtet diese LED grün.

Eingang

Lautstärke (0–99) Stumm (Mute) Eingang deaktiviert

Play Mode

ST MOV MUS Hinweis: Bei vorhandenen Surroundlautspr

Stereo Movie Surround Musik Surround
Hinweis: Bei vorhandenen Surroundlautsprechem ist dieser Modus mus nicht verfügbar.

Deutsch

Bluetooth®

BTP

Anmelde Modus Verbindung hergestellt Verbindung

CON

DIS

F91

unterbrochen

Fehlermeldung

Format des Eingangssignals (Datenstrom) bei optischem und coaxialem Digitaleingang

DTS

DTS Signal Dolby 5.1

005

Mehrkanalsignal

002

Dolby 2.0 Stereosignal

PCM

Digitales Stereosignal (PCM)

Deutsch

Fehlersuche

Anbei finden Sie eine Übersicht der am häufigsten auftretenden Probleme. Sollten Sie weiterführende Fragen haben, wenden Sie sich bitte an Ihren Canton Fachhändler, kontaktieren Sie unsere Service-Hotline unter Tel. [phone] oder senden Sie uns eine E-Mail an [e-mail].

Problem Mögliche Ursache Lösung
Lautsprechersystem reagiert nicht auf Fernbedienung.	1. Die Batterie ist leer. 1. Batterie auswechseln, be	m Einlegen auf die richtige Polarität achten.
	2. Schutzfolie nicht entfernt. 2. Schutzfolie an der	Fernbedienung entfernen.
Keine Tonwiedergabe. 1.	Tonformat des Quellgerätes falsch ausgewählt .	1. Bitte prüfen Sie die korrekte Einstellung Ihres Quellgerätes.
	2. Zuspieler gibt kein Signal aus. 2. Digitalausgang	am Quellgerät freischalten, Lautstärke-regelung steht evtl. auf „Null“ und muss erhöht werden (bitte Anleitung des Gerätes zur Hand nehmen).
	3. Kabel nicht korrekt verbunden/defektes Kabel.	3.1. Überprüfen Sie die Verbindung des Zuspielers zum Lautsprechersystem und wechseln Sie gegebenenfalls das Kabel aus.
		3.2. Überprüfen Sie, ob die Schutzkappen an den Steckern des optischen Kabels entfernt sind.
Tonwiedergabe zu leise.	1. Lautstärke des Lautsprechersystems oder des Quellgeräts zu niedrig eingestellt.	1. Lautstärke mittels „Volume“ Taste erhöhen. Lautstärke des Quellgeräts erhöhen.
	2. Die max. mögliche Lautstärke wurde mittels „Volume“ Funktion (VOL) begrenzt.	2. Erhöhen Sie die max. mögliche Lautstärke gemäß Anleitung (S. 24).
Lautsprechersystem schaltet nicht ein.	Netzkabel nicht mit Steckdose und /oder Lautsprechersystem verbunden.	Verbindung herstellen.

Deutsch

Problem Mögliche Ursache Lösung
Das Lautsprechersystem schaltet nicht automatisch ein.	1. Die Standby Funktion ist werksseitig auf NSB gestellt. Das System muss manuell eingeschaltet werden.	1. Schalten Sie die Standby Funktion auf AUT.
	2. Das Gerät wurde über die „ON/Standby“Taste der Fernbedienung oder die „Power“ Taste der TV-Fernbedienung (bei Verwendung der IR-Lernfunktion) ausgeschaltet.	2.1. Schalten Sie das Lautsprechersystem über die „ON/Standby“ Taste der Fernbedienung ein und warten Sie künftig, bis es automatisch in den Standby-Zustand schaltet.
		2.2. Löschen Sie die „Power“ Taste Ihrer TV-Fernbedienung vom Lautsprechersystem, um dieses nicht zusammen mit Ihrem TV auszuschalten.
	3. Das am Line, Balanced oder USB Eingang anliegende Signal hat einen zu geringen Pegel.	3. Erhöhen Sie den Ausgangspegel an Ihrem Quellgerät.
Lautsprechersystem schaltet ungewollt in den Standby.	1. Die Standby Funktion ECO, AUT oder NSB ist aktiviert.	1. Wählen Sie die Funktion MAN aus (siehe Seite 21).
	2. Der Infrarotbefehl für STB ist falsch gelernt.	2. Lernen Sie den Infrarotbefehl für STB erneut (siehe Seite 19).
Lautsprechersystem schaltet nicht automatisch ab.	1. Die Standby Funktion MAN ist aktiviert. 1. Aktivieren Sie die Standby Funktion ECO, AUT oder NSB (siehe Seite 21).
	2. Die Standby Funktion AUT oder NSB ist aktiviert und das Quellgerät sendet auch im Standby ein Trägersignal (nur optischer oder coaxialer Eingang).	2. Trennen Sie das Quellgerät vom Netz oder schalten Sie das Lautsprechersystem manuell aus.

Deutsch

Problem Mögliche Ursache Lösung
Lautsprechersystem brummt.	1. Signalleitungen vom Quellgerät zum Lautsprechersystem zu lang (Analog Line).	1. Kürzere und/oder hochwertigere Signalleitungen verwenden.
	2. Verwendete Signalleitung nicht abgeschirmt oder die Abschirmung an der verwendeten Leitung unterbrochen (defekt).	2. Leitung gegen eine geschirmte und/oder hochwertigere Leitung austauschen.
	3. Erdungsschleife (Brummschleife) „erzeugt“. Eine Erdungsschleife kann entstehen, wenn mind. zwei mit Signalleitungen (Cinch) verbundene Geräte mit Schutzkontaktstecker (z. B. Verstärker und Computer) an örtlich getrennten Steckdosen angeschlossen sind.	3. Alle mit dem Lautsprechersystem (Master-Lautsprecher, ggf. auch Slave-Lautsprecher) verbundenen Geräte mit Schutzkontaktstecker an einer Steckdosenleiste (Vielfachsteckdose) anschließen.
	4. Ein nicht entstörter Verbraucher (z. B. Kühlschrank) am Netz.	4. Mögliche Störquellen zum Testen ausschalten; betreffendes Gerät entstören lassen, falls das Brummgeräusch verschwindet, oder zunächst die Störquelle an einer anderen Netzphase (L1, L2 oder L3) anschließen (falls erforderlich, einen Fachmann zu Rate ziehen); speziellen „Mantelstromfilter“ (im Fachhandel erhältlich) zwischen Quellgerät und Lautsprechersystem schalten, um das Brummen zu eliminieren; Netzstecker drehen, um die so genannte Brummspannung zu reduzieren (besonders wichtig, wenn das Quellgerät nicht geerdet ist).
Das Lautsprechersystem schaltet ungewolltauf den BT Eingang.	1. Dies kann passieren, wenn Ihr Mobilgerät Systemtöne wie z. B. das Tippen der Tastatur ausgibt.	1. Deaktivieren Sie die Funktion BTS (Einstellung auf MAN) (siehe Seite 28).
		2. Deaktivieren Sie diese Systemtöne an Ihrem Endgerät.
Das Lautsprechersystem schaltet ungewollta ein.	Dies kann passieren, wenn Ihr Mobilgerät Systemtöne wie z. B. das Tippen der Tastatur ausgibt, eine digitale Quelle eingeschaltet wird, oder eine analoge Quelle ein Tonsignal wiedergibt.	Wechseln Sie die Standby Funktion (ECO, MAN oder NSB).

Deutsch

Problem Mögliche Ursache Lösung
Der BT Eingang ist über die „Input“ Tasten nicht wählbar.	Die Funktion BTS ist aktiviert. Die Umschaltung geschieht in diesem Falle automatisch, sobald das Lautsprechersystem ein Audiosignal vom Endgerät detektiert.
Das Lautsprecher-system schaltet nicht automatisch auf den BT Eingang.	1. Die BTS Funktion ist deaktiviert (MAN). 1. Aktivieren Sie die BTS Funktion (AUT).
	2. Bei Ihrem Endgerät ist Bluetooth® deaktiviert. 2. Aktivieren Sie Bluetooth® an Ihrem Endgerät.
	3. Das Lautsprechersystem ist mit einem anderen Endgerät verbunden.	3. Deaktivieren Sie Bluetooth® bei dem anderen Endgerät.
	4. Das Endgerät ist nicht mit dem Lautsprechersystem gekoppelt.	4. Koppeln Sie Ihr Endgerät mit dem Lautsprechersystem (siehe Seite 30 bzw. Seite 27).
Keine Wiedergabe über die Bluetooth® Funktechnologie.	1. Es besteht keine Verbindung zwischen dem Lautsprechersystem und dem mobilen Endgerät.	1. Verbinden Sie Ihr mobiles Endgerät wie beschrieben.
	2. Das mobile Endgerät ist gekoppelt, aber es erfolgt keine Wiedergabe.	2.1. Das mobile Endgerät muss erneut verbunden werden.
		2.2. Stellen Sie die Lautstärke am mobilen Endgerät auf den maximal möglichen Wert ein.
		2.3. Erhöhen Sie die Lautstärke des Lautsprechersystems.
		2.4. Stellen Sie sicher, dass Störquellen wie z. B. ein WLAN-Router oder ein Laptop nicht in direkter Nähe zum Lautsprechersystem aufgestellt sind.
		2.5. Gleichzeitiger Betrieb über WLAN und Bluetooth® Verbindung von einem mobilen Endgerät ist in den meisten Fällen nicht störungsfrei möglich, darum WLAN am Endgerät deaktivieren.
	3. Sie befinden Sich außerhalb der Reichweite (max. 10 m).	3. Verringern Sie den Abstand zwischen Master-Lautsprecher und mobilem Endgerät.

Deutsch

Problem Mögliche Ursache Lösung
Die Wiedergabe des mobilen Endgerätes startet automatisch beim Einschalten des Lautsprechers.	Die automatische Bluetooth® Wiedergabe (APL) Funktion steht auf ON.	Stellen Sie die APL Funktion gemäß Kapitel: APL (automatische Bluetooth Wiedergabe) auf OFF.
Kein Ton über USB. 1. USB	Treiber nicht installiert. 1. Installieren Sie den USB Treiber	gemäß Kapitel: Installieren des USB Treibers (siehe Seite 31).
	2. Lautstärke am PC heruntergestellt. 2. Erhöhen Sie die	Lautstärke am PC.
	3. Lautstärke am Lautsprecher heruntergestellt. 3. Erhöhen Sie die Lautstärke am Lautsprecher.
	4. Sie versuchen ein Dolby oder DTS Signal wiederzugeben.	4. Stellen Sie im Wiedergabeprogramm die Audioausgabe auf PCM oder Downmix. Kontaktieren Sie bei Bedarf den Hersteller des Wiedergabeprogramms.
Kopplung der Slave-Lautsprecher schlägt fehl.	1. Der Slave-Lautsprecher war vor der Kopplung nicht oder nicht lange genug vom Netz getrennt.	1. Trennen Sie den zu koppelnden Slave-Lautsprecher für min. 30 Sekunden vom Stromnetz.
	2. Der Slave-Lautsprecher war während der Kopplung im Standby.	2. Nachdem Sie den Netzschalter des Slave-Lautsprechers einge schaltet haben, schalten Sie ihn ein, indem Sie die „Power“ Taste auf der Fernbedienung betätigen.
	3. Der Slave wurde mit dem Netz verbunden, bevor die Kopplung am Master initialisiert wurde.	3. Starten Sie immer erst die Kopplung am Master bevor Sie einen Slave mit dem Netz verbinden.
	4. Die Entfernung zwischen Slave und Master ist zu hoch.	4. Verringern Sie die Entfernung zwischen Master und Slave. Die maximale Entfernung beträgt 10 m im selben Raum.
Zwei Lautsprecher geben denselben Kanal wieder.	1. Dem Master wurde beim Koppeln derselbe Kanal zugeordnet wie einem Slave-Lautsprecher.	1. Prüfen Sie mittels Testton zunächst, welcher Lautsprecher den falschen Kanal wiedergibt. Wenn es der Master ist, ändern Sie einfach die Kanalzuordnung des Masters gemäß Kapitel: WSP (Koppeln der Funklautsprecher, siehe Seite 26). Ist es ein Slave, führen Sie erneut eine Kopplung dieses Lautsprechers gemäß Kapitel WSP durch und wählen Sie den korrekten Kanal aus.
	2. Zwei Slave-Lautsprechern wurde beim Koppeln derselbe Kanal zugeordnet.	2. Prüfen Sie mittels des Testtons zunächst, welcher Lautsprecher den falschen Kanal wiedergibt. Führen Sie erneut eine Kopplung dieses Lautsprechers gemäß Kapitel: WSP (Koppeln der Funklautsprecher, siehe Seite 26) durch und wählen Sie den korrekten Kanal aus.

Deutsch

Problem Mögliche Ursache Lösung
Ein oder mehrere Lautsprecher geben bei Auswahl des Line oder Balanced Eingangs kein Signal wieder.	1. Der Parameter ASM steht auf DST und das Quellgerät ist bei beiden Lautsprechern an derselben Line Buchse (links bzw. rechts) angeschlossen.	1. Wenn der Parameter ASM auf DST steht, achten Sie darauf den linken Kanal des Quellgerätes mit der mit L ge- kenn- zeichneten Buchse des linken Lautsprechers und den rechten Kanal des Quellgerätes mit der mit R gekennzeich- neten Buchse des rechten Lautsprechers zu verbinden.
	2. Das Quellgerät wurde nur mit dem Master-Lautsprecherverbunden.	2. Bei Wahl des symmetrischen Eingangs (Analog Balanced) muss die Quelle mit allen Lautsprechern direkt verbunden werden. Achten Sie auch hier auf die korrekte Kanalzuordnung.
Einer der Lautsprecher gibt keinen Ton wieder.	Der Parameter SLC steht auf WRD, der Master wurde jedoch nicht über ein Koaxialkabel mit dem Slave verbunden.	Wenn der Parameter SLC auf WRD steht, muss eine Kabelverbindung zwischen dem Digital Coaxial Output des Masters und dem Digital Coaxial Input des Slave bestehen. Sollte dies nicht der Fall sein, stellen Sie den Parameter auf WLS oder stellen Sie die Kabelverbindung her.
Das Lautsprecher- system wechselt die Eingänge nicht automatisch.	1. Ein Quellgerät am koaxialen bzw. optischen Digitaleingang wurde nicht abgeschaltet bzw. das Quellgerät schaltet im Standby seinen S/PDIF Transmitter nicht ab.	1. Um ein Umschalten vom koaxialen bzw. optischen Digitaleingang herbeizuführen, muss das Quellgerät in diesem speziellen Fall abgeschaltet werden.
	2. Das am Line, Balanced oder USB Eingang anliegende Signal hat einen zu geringen Pegel.	2. Erhöhen Sie den Ausgangspegel an Ihrem Quellgerät.

Deutsch

Problem Mögliche Ursache Lösung
Das Lautsprecher-system wechselt ungewollt den Eingang.	1. Dies kann passieren, wenn die Funktion SEL auf AUT steht und an dem aktuell gewählten Eingang (Line, Balanced, USB) eine längere Pause im Titel (>10Sekunden) auftritt und zusätzlich an einem anderen Eingang ein Signal anliegt bzw. bei dem optischen und koaxialen Eingang das Quellgerät eingeschaltet ist.	1. Achten Sie darauf, dass während der Wiedergabe bei den Eingängen Line, Balanced und USB an keinem anderen Eingang ein Signal anliegt bzw. am optischen und koaxialen Digitaleingang kein Gerät eingeschaltet ist.
	2. Dies kann passieren, wenn Ihr Mobilgerät Systemtöne wie z. B. das Tippen der Tastatur ausgibt.	2.1 Deaktivieren Sie diese Systemtöne an Ihrem Endgerät.
		2.2 Stellen Sie die SEL bzw. BTS Funktion auf MAN.
Die Lautsprecher schalten nicht gemeinsam ein.	1. Die Lautsprecher sind nicht miteinander gekoppelt.	1. Koppeln Sie alle Slave-Lautsprecher gemäß Kapitel: WSP (Koppeln der Funklautsprecher, siehe Seite 26).
	2. Der Parameter STB steht auf ECO. 2. Wenn der	Parameter STB auf ECO steht, muss jeder Lautsprecher separat mit der Fernbedienung eingeschaltet werden. Wenn Sie ein gemeinsames Einschalten aller Lautsprecher wünschen, stellen Sie den Parameter auf NSB, MAN oder AUT.

Deutsch

Problem Mögliche Ursache Lösung
Ein Eingang ist über die „Input“ Tasten nicht wählbar.	Der Eingang wurde im INP Menü deaktiviert „---“.	Aktivieren Sie den Eingang gemäß Kapitel Konfiguration der Eingänge (siehe Seite 22).
Die Lautstärke ist auf einen Wert kleiner 99 begrenzt.	Im VOL Menü wurde eine Maximallautstärke kleiner 99 gewählt.	Erhöhen Sie den Wert gemäß Kapitel VOL (maximale Systemlautstärke).
Ein Lautsprecher zeigt WLS im Display.	1. Der Slave-Lautsprecher wird ohne Master-Lautsprecher betrieben.	1. Schalten Sie den Master-Lautsprecher ein.
	2. Der Slave-Lautsprecher ist noch nicht gekoppelt.	2. Koppeln Sie den Slave-Lautsprecher mit dem Master gemäß Kapitel: WSP (Koppeln der Funklautsprecher).
Der Subwoofer gibt keinen Ton wieder.	1. Der Subwoofer ist noch nicht gekoppelt. 1. Koppeln Sie den Slave-Lautsprecher mit dem Master gemäß Kapitel: WSP (Koppeln der Funklautsprecher).
	2. Der Play Mode Stereo ST ist gewählt und die SSM Funktion steht auf OFF.	2. Aktivieren Sie die SSM Funktion gemäß Kapitel SSM Subwoofer Stereo Mode.

Deutsch

Technische Daten

Smart Elektronik WA 400

Spannungsversorgung

– Betriebsspannung 100–120 V\~ oder 220–240 V\~
– Betriebsfrequenz 50/60 Hz
– Leistungsaufnahme ECO/MAN Standby = 0,5 W
– Leistungsaufnahme NSB Standby ca. 1,5 W (Werkseinstellung)
– Leistungsaufnahme AUT Standby ca. 7,2 W
– Leistungsaufnahme Leerlauf (kein Ausgangssignal) ca. 15,2 W
– Leistungsaufnahme maximal ca. 250 W

Abmessungen

B: 24,7 cm (28,7 cm mit Sockel)

H: 110 cm (mit Sockel und Gerätefüßen)

T: 34 cm (38 cm mit Sockel)

Smart Stand-/ Kompaktlautsprecher (WA400/WA200)

Decoder (nur Master)

– DTS Digital Surround
- Dolby Digital
- PCM (32 kHz...96 kHz/8 Bit...24 Bit)

Virtualizer (nur Master)

- DTS TruSurround

Umgebungstemperaturen

• Minimum 5 °C (41 °F)
• Maximum 35 °C (95 °F)

Smart Elektronik WA 200

Spannungsversorgung

– Betriebsspannung 100–240 V\~
– Betriebsfrequenz 50/60 Hz
– Leistungsaufnahme ECO Standby = 0,35 W
– Leistungsaufnahme NSB Standby ca. 1,2 W (Werkseinstellung)
– Leistungsaufnahme AUT Standby ca. 3,4 W
– Leistungsaufnahme Leerlauf (kein Ausgangssignal) ca. 6,6 W
– Leistungsaufnahme maximal ca. 150 W

Abmessungen

22 × 40 × 30 cm

Bluetooth ^® (nur Master)

• Bluetooth® Standard 3.0 (A2DP)
• Unterstützt Qualcomm aptX® Dekodierung
  – Reichweite bis zu 10 m
  – Frequenzbereich 2400–2483,5 MHz (2.4 GHz ISM Band)
• Max. Sendeleistung 10 mW (+10dBm)

Eingangspegel Analog

• Analog Line = max. 2,0 V (effektiv)
• Analog Balanced = max. 2,0 V (effektiv)

Deutsch

EU – Konformitätserklärung

CE Kennzeichnung

Wir, der Hersteller / Importeur

Canton Elektronik GmbH + Co. KG • Neugasse 21–23 • 61276 Weilrod/Niederlauken • Germany

bestätigen und erklären in alleiniger Verantwortung, dass sich die Produkte

Smart Stand-/ Kompaktlautsprecher

(Vollaktiver Funklautsprecher mil fünf Signaleingängen, einem Signalausgang, Bluetooth® Funktechnologie,

Funkverbindungsmodul, internem Schaltnetzteil sowie Infrarot Fernbedienung)

in Übereinstimmung befinden mit den Richtlinien des Europäischen Parlaments und des Rates

Richtlinie 2014/53/EU (Funkanlagen)

Richtlinie 2014/35/EU (Niederspannungsrichtlinie)

Richtlinie 2011/65/EU (Beschränkung der Verwendung bestimmter gefährlicher Stoffe)

Richtlinie 2012/19/EU (Elektro- und Elektronik-Altgeräte)

Richtlinie 2009/125/EG (Umweltgerechte Gestaltung energieverbrauchsrelevanter Produkte)

Der Betrieb ist zulässig in allen Ländern der Europäischen Union.

Eine vollständige Konformitätserklärung finden Sie unter: www.canton.de/de/doc.htm

Guizen Kein

Rechtsverbindliche Unterschrift:

Datum: 01. September 2018 Name: Günther Seitz Funktion: Geschäftsführer

Deutsch

Weitere wichtige Informationen

Informationen über den „bestimmungsgemäßen Betrieb“

Das Lautsprechersystem ist zur Verwendung in geschlossenen Räumen konzipiert und darf nicht im Freien oder in nasser Umgebung verwendet werden. Das Gerät darf nicht umgebaut oder verändert werden. Schließen Sie das Lautsprechersystem so an, wie in der Anleitung beschrieben und beachten Sie die Sicherheitshinweise. Betreiben Sie das Gerät ausschließlich mit der auf dem Typenschild spezifizierten Netzspannung und -frequenz.

Informationen über einen umweltgerechten Betrieb

Schalten Sie zur Reduzierung der Leistungsaufnahme das Lautsprechersystem bei Nichtgebrauch durch Drücken der Taste „ON/Standby“ 📊n den Bereitschafts-Modus (Standby). Dies „spart Strom“ und senkt Ihre Stromrechnung.

Informationen zur CE-Kennzeichnung

Innerhalb der Europäischen Union in Verkehr gebrachte Elektro- und Elektronikgeräte müssen mit einem CE-Kennzeichen versehen sein um anzuzeigen, dass das Gerät den geltenden Anforderungen (z. B. zur elektromagnetischen Verträglichkeit oder zur Geräte-sicherheit) entspricht.

Entsorgungshinweise

Gemäß der EU -Richtlinie über Elektro- und Elektronik-Altgeräte dürfen mit diesem Symbol gekennzeichnete Geräte nicht mit dem Siedlungsabfall (Hausmüll) entsorgt werden. Bitte informieren Sie sich bei Bedarf bei Ihrem zuständigen Entsorgungsunternehmen oder der Gemeinde-/Stadtverwaltung über die für Sie kostenfreie Entsorgung. Sie dient dem Umwelt- und Gesundheitsschutz als auch der Einsparung von (seltenen) Rohstoffen durch Wiederverwertung (Recycling).

Batterien dürfen ebenfalls nicht mit dem allgemeinen Haushaltsmüll entsorgt werden. Sie müssen getrennt gesammelt und bei einer Batterie-Sammelstelle abgegeben werden. Werfen Sie leere Batterien unentgeltlich in die z. B. beim Handel aufgestellten Sammelbehälter. Nicht ordnungsgemäß entsorgte Batterien können der Gesundheit von Menschen und Tieren und/oder der Umwelt schaden.

Benutzerkontensteuerung Möchten Sie zulassen, dass durch diese App Änderungen an Ihrem Gerät vorgenommen werden? 7z Setup SFX Verifizierter Herausgeber: XMOS Ltd Dateiursprung: Festplatte auf diesem Computer Weitere Details anzeigen Ja Nein

English

FINECane 2009 Camera Scan Toolbox IDA-STEP DFUWizard aptX bedaltime CADopsis InterNCAD 2001 Photoscape Editor Rhinoorous Textversion EAGLET&O Systemsteuerung Alle Programme Entwicklung Dokumente Blade Music Computer Systemssteuerung Anlage: Einzel Standenprogramme Hills und Support Programme/Deutsch durchwechsel

English

3 Now select the item SOUND.

Einstellungen des Computers anpassen Anwendierformationsver... Anpassung Center für erleichtete Bedienung Gerdite und Drucker Inschl Rapid Storage-Technologie Maua Problembehandlung Schliffharten Synchronisierungspenter Verwaltung Windows Defender Anpassung Datum und Utrecht Geräbe-Manager Intermetformen Mitaransendungen Programme und Funktionen Sichern und Weiterheiten System Wartungspenter Windows Update Brüge Energieoptionen Nellmazgruppe Java (22-bit) Network- und Freigenderungen Realtek HD Audio-Manager Sound Tailleleist und Startmenü Wiederherstellung Windows Firewall Automatische Widergabe Ende-Schritte IndiÄnnungsopfaren Leistungsinformationen und Tools Ondereptionen Region und Sprache Sprachierkennung Testatur Windows Anytime Upgrade Sensitanzionen Fahrverwaltung Infotrendesymbole Mail (22-bit) Ortungs- und andere Serviken Retrostepp- und Developversbindungen Standanprogramme Telefon und Modem Windows Certificate

Sound Widergabe Aufnahme Sounds Konzernstation Die folgenden Antimicrodegebäte sind metalliert: Laufoprecher Realtek High Definition Audio Standardkommunikations jetzt Realtek Digital Output Realtek High Definition Audio Brauf Laufoprecher LANCO USB Audio Standardkampel Reconfigueraen Aus Standard Eigenkeiten OK Abrechen Verfahren

English

Bildschirmfoto Ablage Bei Über diesen Mac Systemeinstellungen ... App Store ... Benutzte Objekte ▶ Sofort beenden ... ⌘⌘Q Ruhezustand Neustart ... Ausschalten ... Bildschirm sperren ^⌘Q Entwicklung abmelden ... ⌘⌘Q

Ton Toneffekte Ausgabe Eingabe Wähle ein Gerät für die Tonausgabe: Name Typ Interne Lautsprecher Integriert CANTON WA400 USB Einstellungen für das ausgewählte Gerät: Das ausgewählte Gerät hat keine Ausgabesteuerung Audio-Port verwenden für: Tonausgabe Gesamtlaufstärke: Ton aus ✓ Lautstärke in der Menüleiste anzeigen

English

Display

Canton Elektronik GmbH + Co. KG • Neugasse 21–23 • 61276 Weilrod/Niederhauen • Germany

Über die gesetzlich vorgeschriebene Gewährleistung hinaus übernimmt Canton für alle Passivlautsprecher eine Garantie von 5 Jahren. Für die aktiven und teilaktiven Boxen werden 2 Jahre Garantie gewährt. Die Garantiezeit beginnt mit dem Kauf und gilt nur für den Erstkäufer. Ein Garantieanspruch besteht nur bei Verwendung der Originalverpackung. Ausgeschlossen sind Transportschäden und Schäden, die durch unsachgemäßen Gebrauch verursacht wurden. Der Anspruch verlängert sich nicht durch den Austausch von Bauteilen innerhalb der Garantiezeit. Dies gilt für alle Lautsprecher, die bei einem autorisierten Canton Fachhändler gekauft wurden. Wenden Sie sich im Schadensfall bitte an ihn oder direkt an den Canton Service.

ENG GUARANTEE

Canton Elektronik GmbH + Co. KG

Neugasse 21 - 23 · D-61276 Weilrod · Deutschland/Germany

[e-mail] · www.canton.de
