BEDIENUNGSANLEITUNG PNTS 250 B1 PARKSIDE

Originalbetriebsanleitung

ES

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

ES	Traducción del manual de instrucciones original	Página	5
IT/MT	Traduzione delle istruzioni d'uso originali	Pagina	22
GB/MT	Translation of the original instructions	Page	38
DE/AT/CH	Originalbetriebsanleitung	Seite	54

Contenido

Introducción......5

Aplicaciones......5

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

D-63762 Großostheim

Alemania

www.grizzly-service.eu

Indice

Introduzione 22

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

Germania

www.grizzly-service.eu

T

Content

Introduction ......38

Intended use....38

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

DE-63762 Großostheim

GERMANY

www.grizzly-service.eu

Inhalt

Einleitung......54

Bestimmungsgemäße

Verwendung 54

Allgemeine Beschreibung .....55

Lieferumfang....55

Funktionsbeschreibung......55

Übersicht 55

Technische Daten......56

Sicherheitshinweise....56

Symbole und Bildzeichen ....57

Allgemeine Sicherheitshinweise für Elektrowerkzeuge....57

Weiterführende Sicherheitshinweise .59

Restrisiken 60

Montage 61

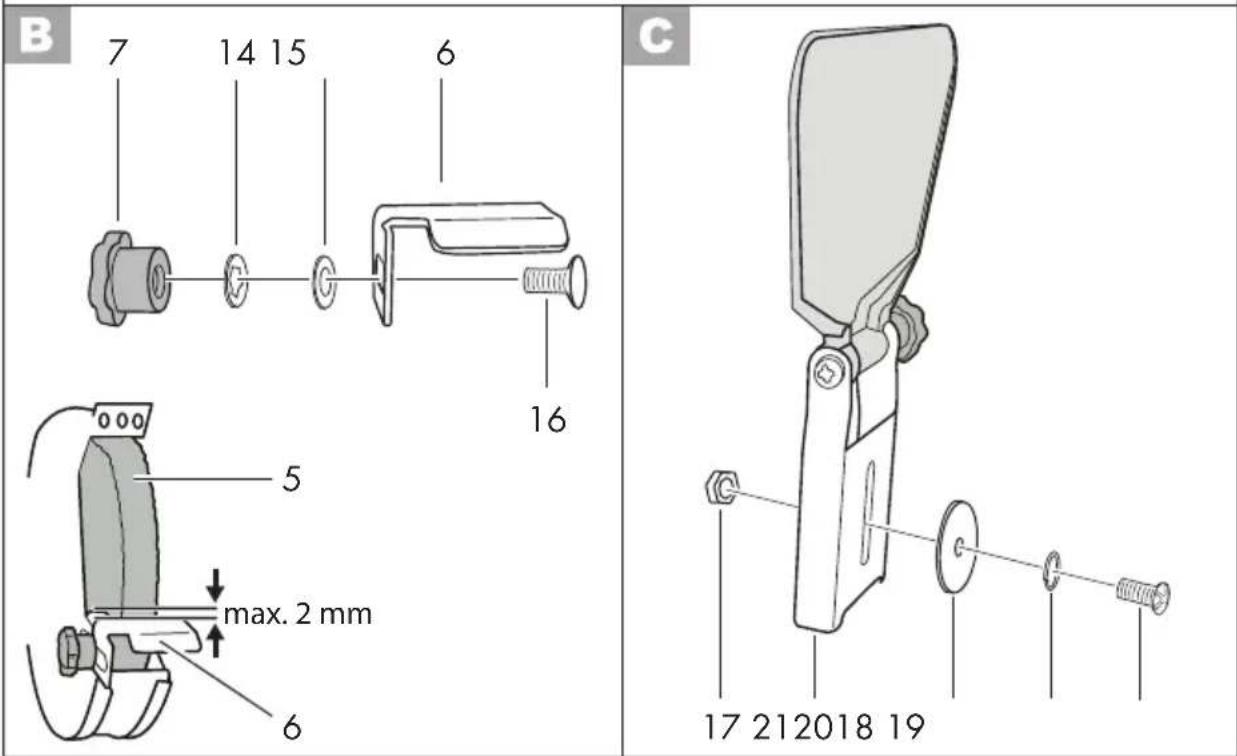

Werkstückauflagen montieren/einstellen....61

Funkenschutzmontieren/einstellen....61

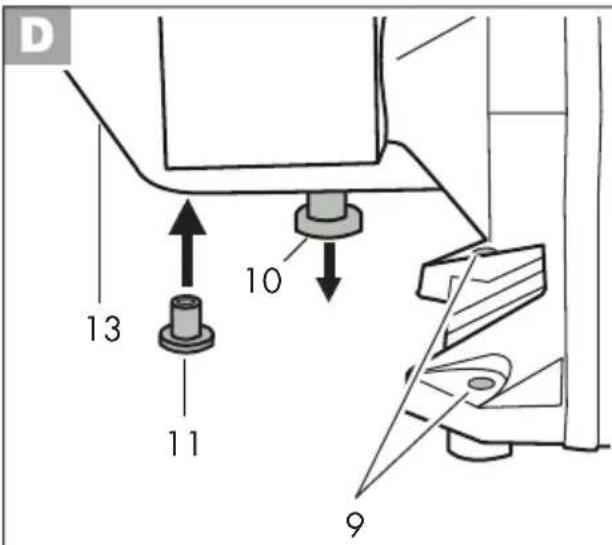

Gerät auf Arbeitstisch verschrauben .62

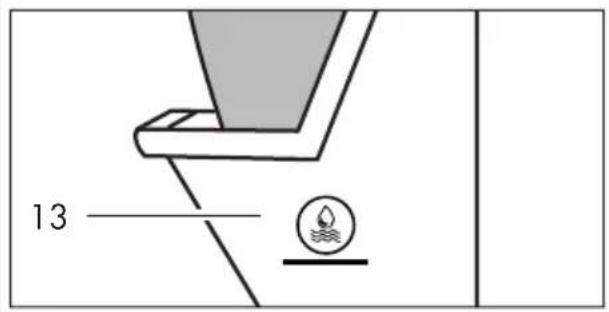

Wasser in den Wassertank einfüllen .62

Bedienung ......62

Ein- und Ausschalten 62

Schleifen mit der Trockenschleifscheibe......63

Schleifen mit der Nassschleifscheibe 63

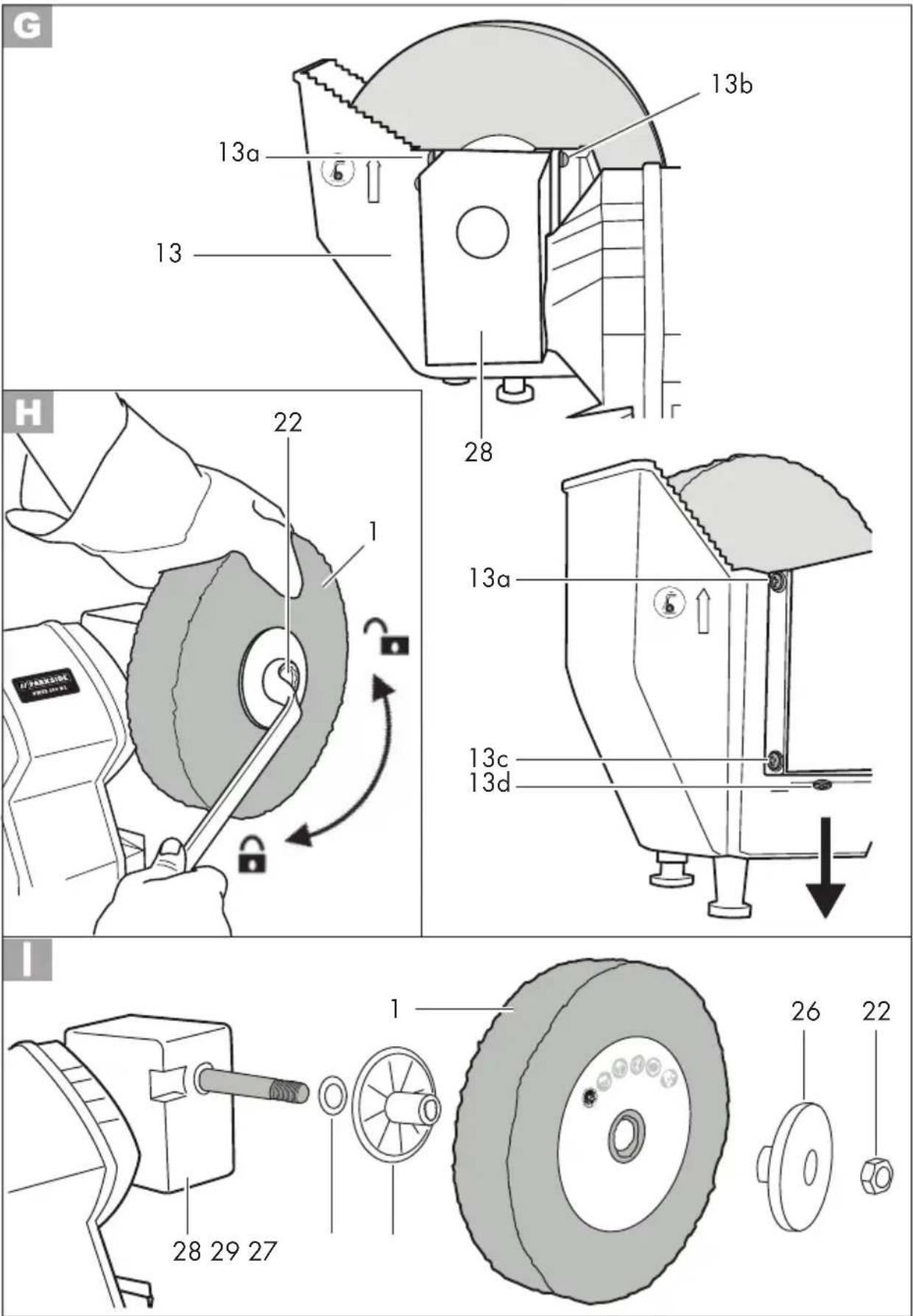

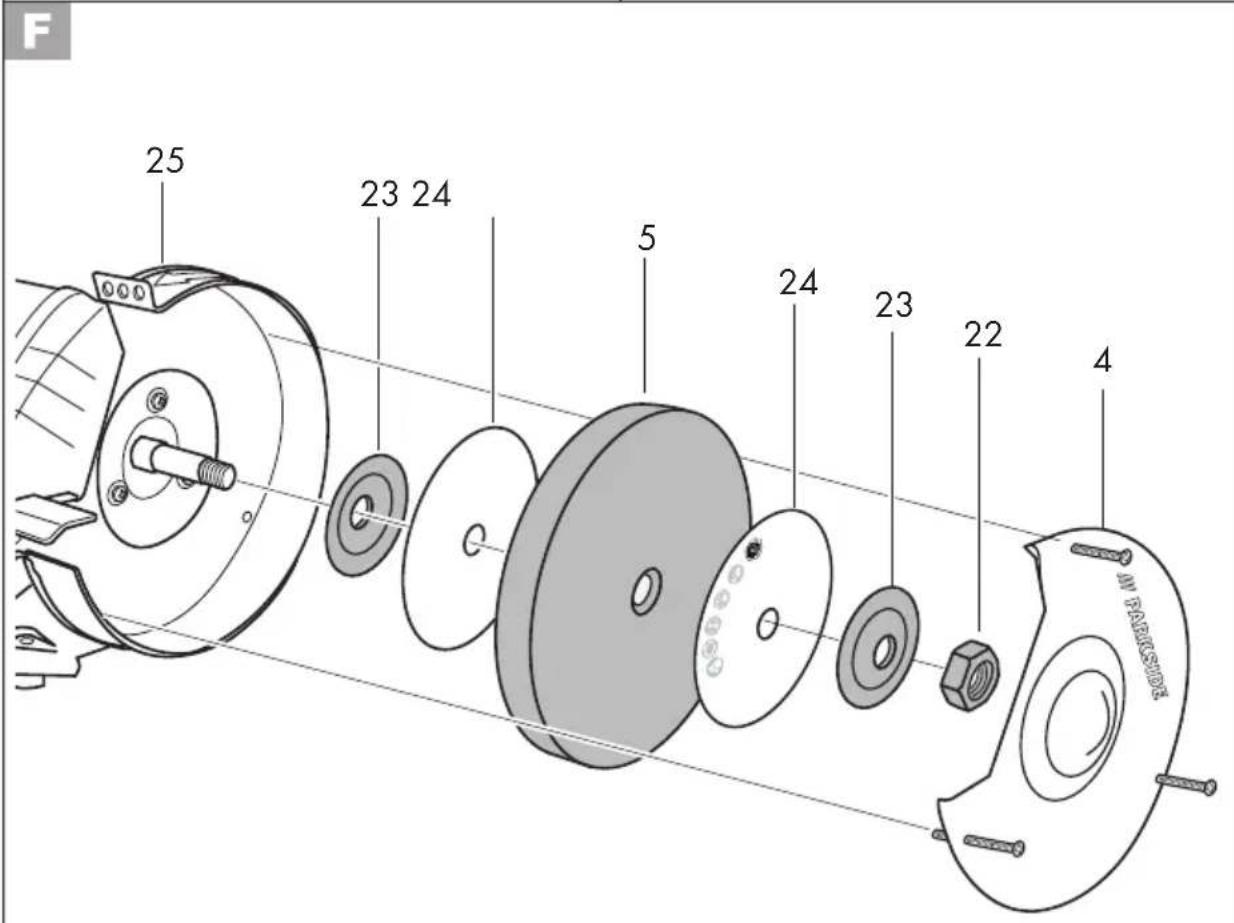

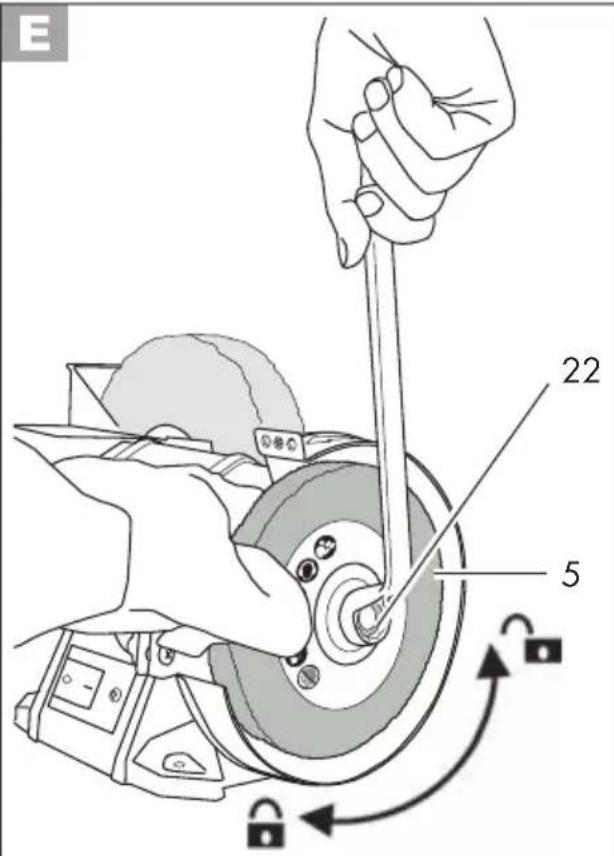

Schleifscheiben wechseln 63

Reinigung und Wartung ......65

Reinigung 65

Allgemeine Wartungsarbeiten .....65

Lagerung 66

Entsorgung/Umweltschutz......66

Ersatzteile/Zubehör ......66

Fehlersuche......67

Garantie 68

Reparatur-Service 69

Original EG-Konformitäts- erklärung ....73

Einleitung

Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Gerät entschieden.

Dieses Gerät wurde während der Produktion auf Qualität geprüft und einer Endkontrolle unterzogen. Die Funktionsfähigkeit Ihres Gerätes ist somit sichergestellt.

Die Betriebsanleitung ist Bestandteil dieses Gerätes. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Gerätes mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Gerät nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie die Betriebsanleitung gut auf und händigen Sie alle Unterlagen bei Weitergabe des Gerätes an Dritte mit aus.

Bestimmungsgemäße Verwendung

Der Nass-/Trockenschleifer ist zum Schärfen von Werkzeugen (z. B. Messern, Scheren, Meißeln) und zum Entgraten und Schleifen von kleineren Werkstücken aus Metall geeignet. Für alle anderen Anwendungsarten (z. B. Schleifen mit nicht geeigneten Schleifwerkzeugen, Schleifen gesundheitsgefährdender Materialien wie Asbest) ist das Gerät nicht vorgesehen.

Das Gerät ist für den Einsatz im Heimwerkerbereich bestimmt. Es wurde nicht für den gewerblichen Dauereinsatz konzipiert. Das Gerät ist zum Gebrauch durch Erwachsene bestimmt. Jugendliche über 16 Jahre dürfen das Gerät nur unter Aufsicht benutzen.

Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht wurden.

Allgemeine Beschreibung

Die Abbildung der wichtigsten Funktionsteile finden Sie auf der vorderen und hinteren Ausklappseite.

Lieferumfang

Packen Sie das Gerät aus und kontrollieren Sie, ob es vollständig ist. Entsorgen Sie das Verpackungsmaterial ordnungsgemäß.

• Gerät mit vormontierten Schleifscheiben
- Funkenschutz
- Montagematerial zur Befestigung des Funkenschutzes am Gerät

- Justierschraube inkl. Unterlegscheibe und Federrring, Mutter

• Werkstückauflage
• Montagematerial zur Befestigung der Werkstückauflage am Gerät

- Sternmutter, Unterlegscheibe, Zahn-scheibe und Schraube

• Gummiverschluss für Wasserbehälter
- Betriebsanleitung

Funktionsbeschreibung

Der Nass-/Trockenschleifer ist ein Kombigerät, ausgestattet mit einer Trockenschleifscheibe und einer Nassschleifscheibe mit unterschiedlicher Körnung für den Grob- und Feinschliff. Zum Schutz des Anwenders ist das Gerät mit Funkenschutz und Schutzhauben versehen.

Die Funktion der Bedienteile entnehmen Sie bitte den nachfolgenden Beschreibungen.

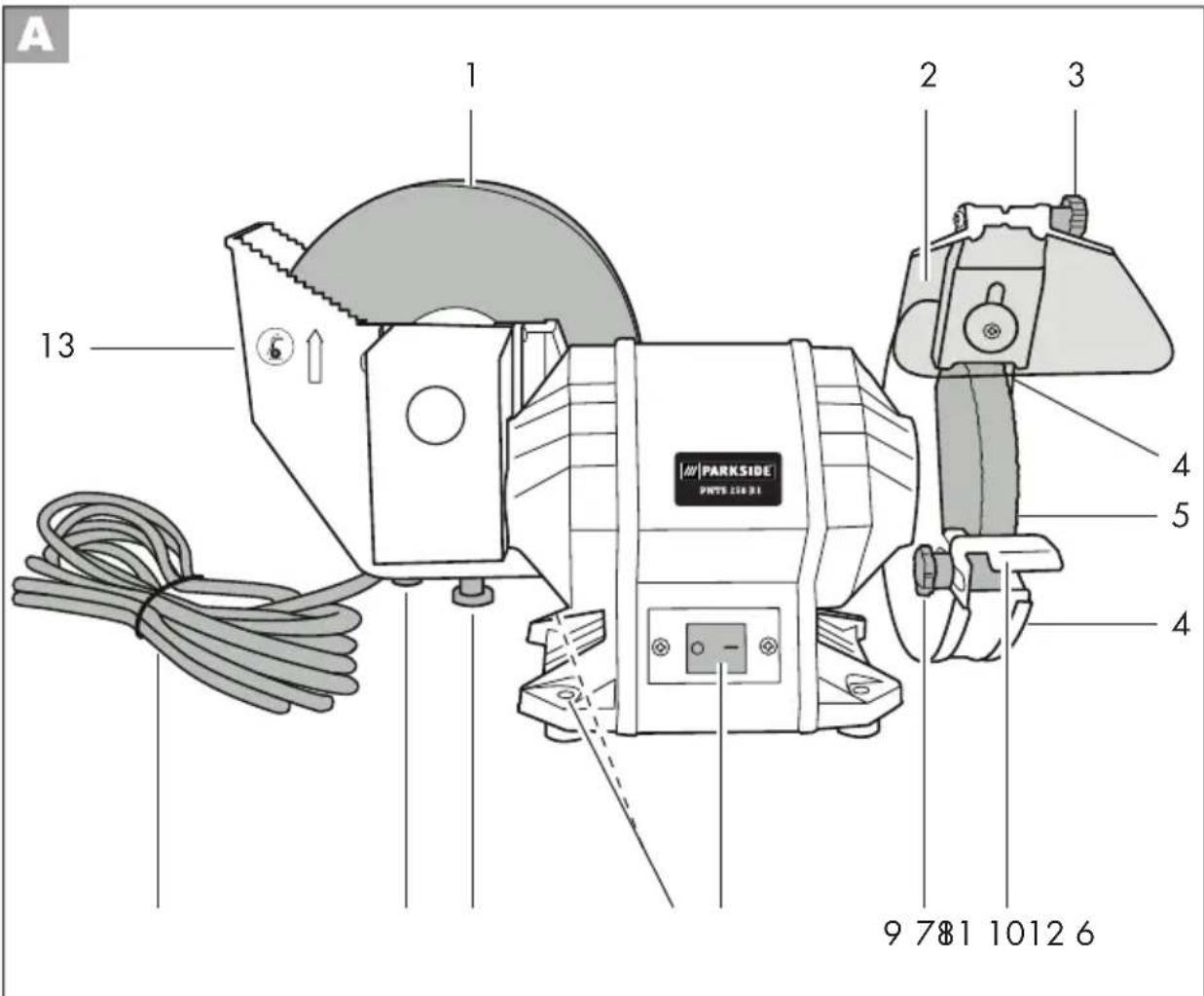

Übersicht

1 Nassschleifscheibe
2 Funkenschutz

3 Justiermutter für Funkenschutz

4 Schleifscheiben-Abdeckung
5 Trockenschleifscheibe

6 Werkstückauflage

7 Sternmutter zur Montage/Justierung der Werkstückauflage
8 Ein-/Ausschalter
9 Bohrungen für Tischmontage

10 Gummifuß (Wasserbehälter)
11 Gummiverschluss für Wasserbehälter
12 Netzkabel
13 Wasserbehälter

14 Zahnscheibe

15 Unterlegscheibe
16 Befestigungsschraube für Werkstückauflage

17 Mutter

18 Funkenschutzhalter
19 Unterlegscheibe 20 Federring
21 Justierschraube für Funkenschutzhalterung

22 Schleifscheiben-Mutter
23 Spannflansch
24 Zwischenlagen aus Pappe
25 Schutzhaube für Trockenschleifscheibe

26 Spannflansch aus Kunststoff
27 Spannflansch aus Kunststoff
28 Getriebegehäuse
29 Unterlegscheibe

Technische Daten

Nass-/Trockenschleifer ...... PNTS 250 B1

Nenneingangsspannung U 230 V\~, 50 Hz Leistungsaufnahme P .... 250 W (S2 30 min)*

Schutzklasse......1

Schutzart IPXO

Leerlaufdrehzahl n_0

Nassschleifscheibe ...... ca. 128 min

Trockenschleifscheibe .....ca. 2950 min ^-1

Gewicht (incl. Zubehör) ...... ca. 8,6 kg

Schalldruckpegel

(L_pA) 80 dB (A); K_pA = 3 dB

Schallleistungspegel

(L_WA) 93 dB(A); K_WA = 3 dB

Schwingungsgesamtwert (a _h ).. 2,5 m/s ^2

Nassschleifscheibe

Außendurchmesser .....∅ 200 mm

Bohrung ∅ 20 mm

Dicke....40 mm

Körnung....80

Drehzahl n_max 3820 min ^-1

Arbeitsgeschwindigkeit v _s ...max. 40 m/s

Trockenschleifscheibe

Außendurchmesser ..... ∅ 150 mm

Bohrung ....∅ 12,7 mm

Dicke....20 mm

Körnung....36

Drehzahl n_max 4500 min ^-1

Arbeitsgeschwindigkeit v_s ...max. 35 m/s

* Auf die untunterbrochene Betriebsdauer von 30 Minuten erfolgt eine Ruhepause, bis die Gerätetemperatur weniger als 2 K (2°C) von der Raumtemperatur abweicht.

Lärm- und Vibrationswerte wurden entsprechend den in der Konformitätserklärung genannten Normen und Bestimmungen ermittelt.

Der angegebene Schwingungsemissionswert ist nach einem genormten Prüfverfahren gemessen worden und kann zum Vergleich eines Elektrowerkzeugs mit einem anderen verwendet werden.

Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einschätzung der Aussetzung verwendet werden.

Warnung:

Der Schwingungsemissionswert kann sich während der tatsächlichen Benutzung des Elektrowerkzeugs von dem Angabewert unterscheiden, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird.

Versuchen Sie, die Belastung durch Vibrationen so gering wie möglich zu halten. Beispielhafte Maßnahmen zur Verringerung der Vibrationsbelastung sind das Tragen von Handschuhen beim Gebrauch des Werkzeugs und die Begrenzung der Arbeitszeit. Dabei sind alle Anteile des Betriebszyklus zu berücksichtigen (beispielsweise Zeiten, in denen das Elektrowerkzeug abgeschaltet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne Belastung läuft).

Sicherheitshinweise

ACHTUNG!

Gebrauch von Elektrowerk- zeugen sind zum Schutz gegen elektrischen Schlag, Verletzungs- und Brandgefahr folgende grundsätzliche Sicherheitsmaßnahmen zu beachten. Lesen Sie alle diese Hinweise, bevor Sie dieses Elektrowerkzeug benutzen, und bewahren Sie die Sicherheitshinweise gut auf.

Symbole und Bildzeichen

Symbole in der Betriebsanleitung:

Gefahrenzeichen mit Angaben zur Verhütung von Personen- oder Sachschäden.

Gebotszeichen mit Angaben zur Verhütung von Schäden.

Netzstecker einstecken.

Netzstecker. ziehen

Hinweiszeichen mit Informationen zum besseren Umgang mit dem Gerät.

Bildzeichen auf dem Gerät:

Achtung!

Verletzungsgefahr durch sich drehendes Werkzeug! Halten Sie Ihre Hände fern.

Gefahr durch elektrischen Schlag! Ziehen Sie vor Wartungs- und Reparaturarbeiten den Netzstecker aus der Steckdose.

Betriebsanleitung lesen.

Tragen Sie Gehörschutz.

Tragen Sie Augenschutz.

Tragen Sie einen Atemschutz.

Gefahr durch Schnittverletzungen! Tragen Sie schnittsichere Handschuhe.

Schleifscheibe nur trocken verwenden.

Schleifscheibe nur mit Wasser verwenden.

Elektrogeräte gehören nicht in den Hausmüll.

Weitere Bildzeichen auf den Schleifscheiben:

Keine defekte Schleifscheibe einsetzen.

Bildzeichen auf der Verpackung:

Wellpappe

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

Sicheres Arbeiten:

- Halten Sie Ihren Arbeitsbereich in Ordnung. Unordnung im Arbeitsbereich kann Unfälle zur Folge haben.

- Berücksichtigen Sie Umgebungseinfl üsse.

• Setzen Sie Elektrowerkzeuge nicht dem Regen aus.
• Benutzen Sie Elektrowerkzeuge nicht in feuchter oder nasser Umgebung. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.
• Sorgen Sie für gute Beleuchtung des Arbeitsplatzes.
• Benutzen Sie Elektrowerkzeuge nicht, wo Brand- oder Explosionsgefahr besteht. Elektrowerkzeuge erzeugen

Funken, die den Staub oder die Dämpfe entzünden können.

• Schützen Sie sich vor elektrischem Schlag. Vermeiden Sie Körperberührung mit geerdeten Teilen (z. B. Rohren, Radiatoren, Elektroherden, Kühlgeräten).
• Halten Sie andere Personen fern. Lassen Sie andere Personen, insbesondere Kinder, nicht das Elektrowerkzeug oder das Kabel berühren. Halten Sie sie von Ihrem Arbeitsbereich fern.
• Bewahren Sie unbenutzte Elektrowerkzeuge sicher auf.

Unbenutzte Elektrowerkzeuge sind an einem trockenen, hochgelegenen oder abgeschlossenen Ort, außerhalb der Reichweite von Kindern, abzulegen. Es besteht Verletzungsgefahr.

• Überlasten Sie Ihr Elektrowerkzeug nicht. Sie arbeiten besser und sicherer im angegebenen Leistungsbereich.

• Benutzen Sie das richtige Elektrowerkzeug.

• Verwenden Sie keine leistungsschwachen Maschinen für schwere Arbeiten.

• Benutzen Sie das Elektrowerkzeug nicht für solche Zwecke, für die es nicht vorgesehen ist. Benutzen Sie zum Beispiel keine Handkreissäge zum Schneiden von Baumästen oder Holzscheiten.

Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

- Tragen Sie geeignete Arbeitskleidung.

• Tragen Sie keine weite Kleidung oder Schmuck, sie können von beweglichen Teilen erfasst werden.
• Bei Arbeiten im Freien ist rutschfestes Schuhwerk empfehlenswert.
• Tragen Sie bei langen Haaren ein Haarnetz.

• Benutzen Sie Schutzausrüstung.

• Tragen Sie eine Schutzbrille. Bei Nichtbeachtung können Augenverletzungen durch Funken oder Schleifpartikel entstehen.

• Verwenden Sie bei stauberzeugenden Arbeiten eine Atemmaske.

• Schließen Sie die Staubabsaug-Einrichtung an. Falls Anschlüsse zur Staubabsaugung und Auffangeinrichtung vorhanden sind, überzeugen Sie sich, dass diese angeschlossen und richtig benutzt werden.

• Verwenden Sie das Kabel nicht für Zwecke, für die es nicht bestimmt ist. Benutzen Sie das Kabel nicht, um den Netzstecker aus der Steckdose zu ziehen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.
• Sichern Sie das Werkstück. Benutzen Sie Spannvorrichtungen oder einen Schraubstock, um das Werkstück festzuhalten. Es ist damit sicherer gehalten als mit Ihrer Hand.
• Vermeiden Sie abnormale Körperhaltung. Sorgen Sie für sicheren Stand und halten Sie jederzeit das Gleichgewicht.

Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.

- Pflegen Sie Ihre Werkzeuge mit Sorgfalt. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

• Halten Sie die Schneidwerkzeuge scharf und sauber, um besser und sicherer arbeiten zu können.
• Befolgen Sie die Hinweise zur Schmierung und zum Werkzeugwechsel.
• Kontrollieren Sie regelmäßig das Netz- kabel des Elektrowerkzeugs und lassen

Sie dieses bei Beschädigung von einem anerkannten Fachmann erneuern.

• Kontrollieren Sie Verlängerungsleitungen regelmäßig und ersetzen Sie diese, wenn sie beschädigt sind.
• Halten Sie die Handgriffe trocken, sauber und frei von Öl und Fett.

- Ziehen Sie den Netzstecker aus der Steckdose bei Nichtgebrauch des Elektrowerkzeugs, vor der Wartung und beim Wechsel von Werkzeugen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.

- Lassen Sie keine Werkzeug-schlüssel stecken. Überprüfen Sie vor dem Einschalten, dass Schlüssel und Einstellwerkzeuge entfernt sind. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen.

- Vermeiden Sie unbeabsichtigten Anlauf. Vergewissern Sie sich, dass der Schalter beim Einstecken des Steckers in die Steckdose ausgeschaltet ist.

- Benutzen Sie Verlängerungskabel für den Außenbereich. Verwenden Sie im Freien nur dafür zugelassene und entsprechend gekennzeichnete Verlängerungskabel.

- Seien Sie aufmerksam. Achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit. Benutzen Sie das Elektrowerkzeug nicht, wenn Sie unkonzentriert sind. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.

- Überprüfen Sie das Elektrowerkzeug auf eventuelle Beschädigungen.

Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.

• Vor weiterem Gebrauch des Elektrowerkzeugs müssen Schutzvorrichtungen oder leicht beschädigte Teile sorgfältig auf ihre einwandfreie und bestimmungsgemäße Funktion untersucht werden.
• Überprüfen Sie, ob die beweglichen Teile einwandfrei funktionieren und nicht klemmen oder ob Teile beschädigt sind. Sämtliche Teile müssen richtig montiert sein und alle Bedingungen erfüllen, um den einwandfreien Betrieb des Elektrowerkzeugs zu gewährleisten.
• Beschädigte Schutzvorrichtungen und Teile müssen bestimmungsgemäß durch eine anerkannte Fachwerkstatt repariert oder ausgewechselt werden, soweit nichts anderes in der Betriebsanleitung angegeben ist.
• Benutzen Sie keine Elektrowerkzeuge, bei denen sich der Schalter nicht ein- und ausschalten lässt. Beschädigte Schalter müssen bei einer Kunden-dienstwerkstatt ersetzt werden.

- Achtung!

Der Gebrauch anderer Einsatzwerkzeuge und anderen Zubehörs kann eine Verletzungsgefahr für Sie bedeuten.

- Lassen Sie Ihr Elektrowerkzeug durch eine Elektrofachkraft reparieren. Dieses Elektrowerkzeug entspricht den einschlägigen Sicherheitsbestimmungen. Reparaturen dürfen nur von einer Fachwerkstatt ausgeführt werden, indem Originalersatzteile verwendet werden; andernfalls können Unfälle für den Benutzer entstehen.

Weiterführende Sicherheitshinweise

- Schließen Sie das Gerät nur an eine Steckdose mit Fehlerstrom-Schutzeinrichtung (FI-Schalter) mit einem Bemessungsfehlerstrom von nicht mehr als 30 mA an.

DEATCH

- Halten Sie Netzkabel und Verlängerungskabel von der Schleifscheibe fern. Ziehen Sie bei Beschädigung oder Durchschneiden sofort den Netzstecker aus der Steckdose. Berühren Sie die Leitung nicht, bevor sie vom Netz getrennt ist. Es besteht Gefahr durch elektrischen Schlag.

- Der Austausch des Steckers oder der Anschlussleitung ist immer vom Hersteller des Elektrowerkzeugs oder seinem Kundendienst auszuführen, um Gefährdungen zu vermeiden.

- Schalten Sie das Gerät erst ein, wenn es sicher auf der Arbeitsfläche montiert ist.

- Zu Ihrer eigenen Sicherheit, benutzen Sie nur Zubehör und Zusatzgeräte, die in der Betriebsanleitung angegeben oder vom Werkzeug-Hersteller empfohlen oder angegeben werden.

- Verwenden Sie nur vom Hersteller empfohlene Schleifwerkzeuge. Verwenden Sie keine Sägeblätter. Vergewissern Sie sich, dass die Maße zum Gerät passen.

- Verwenden Sie nur Schleifscheiben, deren aufgedruckte Drehzahl mindestens so hoch ist wie die auf dem Typenschild des Gerätes angegebene Drehzahl.

- Unterziehen Sie die Schleifscheibe vor dem Gebrauch einer Sichtprüfung. Verwenden Sie keine beschädigten oder verformten Schleifscheiben. Wechseln Sie eine abgenutzte Schleifscheibe aus.

- Betreiben Sie das Gerät niemals ohne Funkenschutz oder Schutzhauben. Stellen Sie den Funkenschutz periodisch nach, um den Verschleiß der Schleifscheibe auszugleichen (Abstand max. 2 mm).

- Wechseln Sie die Schleifscheibe spätestens aus, wenn der Funkenschutz und die Werkstückauflage nicht mehr auf einen Abstand von max. 2 mm nachgestellt werden kann.

- Achten Sie darauf, dass beim Schleifen entstehende Funken keine Gefahr

hervorrufen, z. B. Personen treffen oder entflammbare Substanzen entzünden.

- Tragen Sie beim Schleifen, Bürsten und Trennen stets eine Schutzbrille, Sicherheitshandschuhe, einen Atemschutz und einen Gehörschutz.

- Halten Sie nie die Finger zwischen Schleifscheibe und Funkenschutz oder in die Nähe der Schutzhauben. Es besteht Gefahr durch Quetschen.

- Die rotierenden Teile des Gerätes können aus funktionellen Gründen nicht abgedeckt werden. Gehen Sie daher mit Bedacht vor und halten Sie das Werkstück gut fest, um ein Verrutschen zu vermeiden, wodurch Ihre Hände mit der Schleifscheibe in Berührung kommen könnten.

- Das Werkstück wird beim Schleifen heiß. Nicht an der bearbeiteten Stelle anfas- sen, lassen Sie es abkühlen. Es besteht Verbrennungsgefahr. Verwenden Sie kein Kühlmittel oder ähnliches.

- Arbeiten Sie mit dem Gerät nicht, wenn Sie müde sind oder nach der Einnahme von Alkohol oder Tabletten. Legen Sie immer rechtzeitig eine Arbeitspause ein.

- Schalten Sie das Gerät aus und ziehen Sie den Netzstecker

• zum Lösen eines blockierten Einsatzwerkzeuges,
• wenn die Anschlussleitung beschädigt oder verheddert ist,
• bei ungewöhnlichen Geräuschen.

- Bedienen Sie das Gerät nur in aufrechter, stehender Position und achten Sie auf einen sicheren Stand.

Restrisiken

Auch wenn Sie dieses Elektrowerkzeug vorschriftsmäßig bedienen, bleiben immer Restrisiken bestehen. Folgende Gefahren können im Zusammenhang mit der Bauweise und Ausführung dieses Elektrowerkzeugs auftreten:

a) Lungenschäden, falls kein geeigneter Atemschutz getragen wird.
b) Gehörschäden, falls kein geeigneter Gehörschutz getragen wird.
c) Gesundheitsschäden durch

- Berührung der Schleifwerkzeuge im nicht abgedeckten Bereich;

- Herausschleudern von Teilen aus Werkstücken oder beschädigten Schleifscheiben.

d) Gesundheitsschäden, die aus Hand-Arm-Schwingungen resultieren, falls das Gerät über einen längeren Zeitraum verwendet wird oder nicht ordnungsgemäß geführt und gewartet wird.

Warnung! Dieses Elektrowerkzeug erzeugt während des Betriebs ein elektromagnetisches Feld. Dieses Feld kann unter bestimmten Umständen aktive oder passive medizinische Implantate beeinträchtigen. Um die Gefahr von ernsthaften oder tödlichen Verletzungen zu verringern, empfehlen wir Personen mit medizinischen Implantaten ihren Arzt und den Hersteller des medizinischen Implantats zu konsultieren, bevor die Maschine bedient wird.

Montage

Achtung! Verletzungsgefahr!

- Achten Sie darauf, zum Arbeiten genügend Platz zu haben und andere Personen nicht zu gefährden.

- Befestigen Sie das Gerät immer mittels Schrauben ausreichender Länge und Stärke auf der Arbeitsfläche, um nicht die Kontrolle über das Gerät zu verlieren.

- Vor Inbetriebnahme müssen alle Abdeckungen und Schutzvorrichtungen ordnungsgemäß montiert sein.

- Ziehen Sie den Netzstecker, bevor Sie Einstellungen am Gerät vornehmen.

Werkstückauflagen montieren/einstellen

1. Schrauben Sie die Werkstückauflage (6) an dem Gerät fest.

Verwenden Sie hierzu die beiliegende Befestigungsschraube (16), Unterlegscheibe (15), Zahnscheibe (14) und Sternmutter (7).

1. Stellen Sie die Werkstückauflage (6) der Trockenschleifscheibe mit der Sternmutter (7) ein. Der Abstand zwischen Trockenschleifscheibe (5) und Werkstückauflage (6) darf maximal 2 mm betragen.

Stellen Sie die Werkstückauflage periodisch nach, um den Verschleiß der Schleifscheibe auszugleichen (Abstand maximal 2 mm).

Funkenschutz montieren/einstellen

1. Schrauben Sie den Funkenschutzhalter (18) an der Schutzhaube (F 25) fest. Verwenden Sie hierzu die Justierschraube (21) inkl. Federring und Unterlegscheibe (20/19) sowie die Mutter (17).

2. Stellen Sie den Funkenschutzhalter (18) mit der Justierschraube (21) ein: Der Abstand zwischen Trockenschleifscheibe (A 5) und Funkenschutzhalter (18) darf maxi mal 2 mm betragen.

Stellen Sie den Funkenschutz periodisch nach, um den Verschleiß der Schleifscheibe auszugleichen (Abstand maximal 2 mm).

Tragen Sie beim Arbeiten trotz Funkenschutz immer eine Schutzbrille, um Augenverletzungen zu vermeiden.

Gerät auf Arbeitstisch verschrauben

1. Nehmen Sie den Gummifuß (10) des Wasserbehälters ab.

2. Schrauben Sie das Gerät mit 4 Schrauben und Muttern auf der planen Arbeitsfläche fest. Führen Sie dazu die Schrauben durch die 4 Bohrungen (9) am Gerätesockel.

Die Schrauben und Muttern zur Montage sind nicht im Lieferumfang enthalten.

Wasser in den Wassertank einfüllen

1. Stecken Sie den Gummiverschluss (11) in die Ablauföffnung des Wasserbehälters (13).

2. Füllen Sie Wasser bis zur Wasserstandsmarkierung in den Wasserbehälter (13) ein.

Bedienung

Achtung! Verletzungsgefahr!

Ziehen Sie vor allen Arbeiten an dem Gerät den Netzstecker.

- Verwenden Sie nur vom Hersteller empfohlene Schleifscheiben und Zubehörteile. Der Gebrauch anderer Einsatzwerkzeuge und anderen Zubehörs kann eine Verletzungsgefahr für Sie bedeuten.

- Verwenden Sie nur Schleifwerkzeuge, die Angaben tragen über Hersteller, Art der Bindung,

Abmessung und zulässige Umdrehungszahl.

- Verwenden Sie nur Schleifscheiben, deren aufgedruckte Drehzahl mindestens so hoch ist wie die auf dem Typenschild des Gerätes angegebene Drehzahl.

- Verwenden Sie keine abgebrochenen, gesprungenen oder anderweitig beschädigten Schleifscheiben.

- Betreiben Sie das Gerät niemals ohne Schutzeinrichtungen.

- Kontrollieren Sie die Schleifscheibe vor ihrer Verwendung: Prüfen Sie den Abstand zwischen Funkenschutzhalter und Schleif-scheibe sowie Werkstückauflage und Schleifscheibe (Abstand maximal 2 mm).

- Sobald Funkenschutzhalter und Werkstückauflage nicht mehr auf max. 2 mm an die Schleifscheibe herangestellt werden können, muss die Schleifscheibe ausgetauscht werden.

- Schalten Sie das Gerät erst ein, wenn es sicher auf der Arbeitsfläche montiert ist.

Halten Sie Ihre Hände von der Schleifscheibe fern, wenn das Gerät in Betrieb ist. Es besteht Verletzungsgefahr.

Tragen Sie beim Arbeiten trotz Funkenschutz immer eine Schutzbrille, um Augenverletzungen zu vermeiden.

Ein- und Ausschalten

Achten Sie darauf, dass die Spannung des Netzanschlusses mit dem Typenschild am Gerät über- einstimmt.

Schließen Sie das Gerät an die Netzspannung an.

1. Zum Einschalten drücken Sie den Einschalter „I“ (A 8), das Gerät läuft an.
2. Zum Ausschalten drücken Sie den Ausschalter „O“ (A 8), das Gerät schaltet ab.

Warten Sie nach dem Einschalten ab, bis das Gerät seine max. Drehzahl erreicht hat. Beginnen Sie erst dann mit dem Schleifen.

Die Schleifscheibe läuft nach, nachdem das Gerät abgeschaltet wurde. Es besteht Verletzungsgefahr.

Probelauf:

Führen Sie vor dem ersten Arbeiten und nach jedem Schleifscheibenwechsel einen Probelauf von mindestens 1 Minute ohne Belastung durch. Schalten Sie das Gerät sofort aus, wenn die Schleifscheibe unrund läuft, beträchtliche Schwingungen auftreten oder abnorme Geräusche zu hören sind.

Schleifen mit der Trockenschleifscheibe

• Legen Sie das Werkstück auf die Werkstückauflage (A 6) und führen Sie es langsam im gewünschten Winkel an die Trockenschleifscheibe (A 5) heran.
• Bewegen Sie das Werkstück leicht hin und her, um ein optimales Schleifergebnis zu erhalten. Die Trockenschleifscheibe wird so gleichmäßig abgenutzt. Lassen Sie das Werkstück zwischendurch abkühlen.
• Klappen Sie den Funkenschutz (A 2) beim Schleifen nach unten, um Verletzungen durch Funkenbildung zu vermeiden.

Schleifen mit der Nassschleifscheibe

- Prüfen Sie den Wasserstand im Wasserbehälter: Die Nassschleifscheibe (A 1) soll sich bis zur Wasserstandsmarkierung am Wasserbehälter (D 13) im Wasser befinden.

- Stellen Sie sich vor die Nassschleif- scheibe (A 1).

- Halten Sie das Werkstück mit beiden Händen und senken es langsam auf die Nassschleifscheibe ab.

- Das Werkstück kann auch an den Zähnen des Wasserbehälters (A 13) abgestützt werden.

Schleifscheiben wechseln

Hinweise zum Wechseln:

• Betreiben Sie das Gerät niemals ohne Schutzeinrichtungen.
• Vergewissern Sie sich, dass die auf der Schleifscheibe angegebene Drehzahl gleich oder größer als die Bemessungsleerlaufdrehzahl des Gerätes ist.
• Vergewissern Sie sich, dass die Maße der Schleifscheibe zum Gerät passen.
• Benutzen Sie nur einwandfreie Schleif-scheiben (Klangprobe: Frei an einer Schnur hängende unbeschädigte Schleif-scheiben haben beim Anschlagen mit Plastikhammer einen klaren Klang).
• Bohren Sie eine zu kleine Aufnahmebohrung der Schleifscheibe nicht nachträglich auf.
• Verwenden Sie keine getrennten Reduzierbuchsen oder Adapter, um Schleifscheiben mit großem Loch passend zu machen.
• Verwenden Sie keine Sägeblätter.
• Zum Aufspannen der Schleifwerkzeuge dürfen nur die mitgelieferten

DEATCH

Spannflansche verwendet werden. Die Zwischenlagen zwischen Spannflansch und Schleifwerkzeuge müssen aus elastischen Stoffen z. B. Gummi, weicher Pappe usw., bestehen.

- Montieren Sie das Gerät nach dem Schleif- scheibenwechsel wieder vollständig.

Schalten Sie das Gerät aus und ziehen Sie den Netzstecker. Lassen Sie das Gerät abkühlen.

Tragen Sie beim Schleifscheibenwechsel Schutzhandschuhe, um Schnittverletzungen zu vermeiden.

Trockenschleifscheibe wechseln:

E

1. Nehmen Sie den Funkenschutz (A 2) ab (siehe "Funkenschutz montieren/einstellen").

2. Lösen Sie die Befestigungsschrauben und nehmen Sie die Schleifscheiben- Abdeckung (F 4) von der Schutzhaube (F 25) ab.

3. Schrauben Sie die Schleif- scheiben-Mutter (22) mit einem Schraubenschlüssel (SW19) ab, indem Sie die Trockenschleif- scheibe (5) mit einer behandschuhten Hand gegenhalten.

Mutter (Rechtsgewinde) abschrauben: Gegen den Uhrzeigersinn drehen.

F

1. Nehmen Sie den Spannflansch (23) und die Trockenschleifscheibe (5) ab.

2. Setzen Sie die neue Trocken- schleifscheibe (5) mit den Zwischenlagen aus Pappe (24) und den Spannflansch (23) auf. Schrauben Sie die Schleifschei- ben-Mutter (22) von Hand auf.

Mutter (Rechtsgewinde) aufschrauben: Im Uhrzeigersinn drehen.

1. Ziehen Sie die Schleifscheiben-Mutter mit einem Schraubenschlüssel (SW19) mit mäßiger Handkraft an.

2. Schrauben Sie die Schleifscheiben-Abdeckung (4) an.

3. Stellen Sie den Funkenschutzhalter (C 18) und die Werkstückauflage (A 6) ein: Der Abstand zur Trockenschleifscheibe (5) darf maximal 2 mm betragen (siehe „Montage“).

Die Schleifscheiben-Mutter darf nicht zu fest angezogen werden, um ein Brechen von Schleifscheibe und Mutter zu vermeiden.

1. Probelauf: Führen Sie vor dem ersten Arbeiten und nach jedem Schleifscheibenwechsel einen Probelauf von mindestens 1 Minute ohne Belastung durch. Schalten Sie das Gerät sofort aus, wenn die Schleifscheibe unrund läuft, beträchtliche Schwingungen auftreten oder abnorme Geräusche zu hören sind.

Nassschleifscheibe wechseln:

G

1. Lösen Sie die 4 Befestigungsschrauben (13a/13b/13c/13d) am Getriebegehäuse (28) und nehmen Sie den Wasserbehälter (13) ab.

H

1. Schrauben Sie die Schleif- scheiben-Mutter (22) mit einem Schraubenschlüssel (SW19) ab, indem Sie die Nassschleifschei- be (1) mit einer behandschuhten Hand gegenhalten.

Mutter (Rechtsgewinde) abschrauben: Gegen den Uhrzeigersinn drehen.

1. Nehmen Sie den Spannflansch aus Kunststoff (26) und die Nassschleifscheibe (1) ab.

2. Setzen Sie die neue Nassschleifscheibe (1) und den Spannflansch aus Kunststoff (26) auf. Schrauben Sie die Schleifscheiben-Mutter (22) von Hand auf. Rechte Mutter (Rechtsgewinde) aufschrauben: Im Uhrzeigersinn drehen.

Die beiden Spannflansche aus Kunststoff (26/27) sind nicht identisch.

1. Ziehen Sie die Schleifscheiben-Mutter (22) mit einem Schraubenschlüssel (SW19) mit mäßiger Handkraft an.

1. Schieben Sie den Wasserbehälter (13) wieder über die Nassschleifscheibe (1) auf und an das Getriebegehäuse (28) an.

2. Befestigen Sie den Wasserbehälter (13) mit den vier Befestigungsschrauben und Unterlegscheiben am Getriebegehäuse (28).

Die Schleifscheiben-Mutter darf nicht zu fest angezogen werden, um ein Brechen von Schleifscheibe und Mutter zu vermeiden.

Zwischen dem Spannflansch (27) und dem Getriebegehäuse (28) befindet sich eine Unterlegscheibe (29).

1. Probelauf: Führen Sie vor dem ersten Arbeiten und nach jedem Schleifscheibenwechsel einen Probelauf von mindestens 1 Minute ohne Belastung durch. Schalten Sie das Gerät sofort aus, wenn die Schleifscheibe unrund läuft, beträchtliche Schwingungen auftreten oder abnorme Geräusche zu hören sind.

Reinigung und Wartung

Ziehen Sie vor jeglicher Einstellung, Instandhaltung oder Instandsetzung den Netzstecker.

Lassen Sie Arbeiten, die nicht in dieser Betriebsanleitung beschrieben sind, von einer Fachwerkstatt durchführen. Verwenden Sie nur Originalteile. Lassen Sie das Gerät vor allen Wartungs- und Reinigungsarbeiten abkühlen. Es besteht Verbrennungsgefahr!

Reinigung

Verwenden Sie keine Reinigungsbzw. Lösungsmittel. Chemische Substanzen können die Kunststoffteile des Gerätes angreifen. Reinigen Sie das Gerät niemals unter fließendem Wasser.

• Reinigen Sie das Gerät nach jedem Gebrauch gründlich.
• Reinigen Sie die Oberfläche des Gerätes mit einer weichen Bürste, einem Pinsel oder einem Tuch.

Allgemeine Wartungsarbeiten

Kontrollieren Sie das Gerät vor jedem Gebrauch auf offensichtliche Mängel wie lose, abgenutzte oder beschädigte Teile, korrekten Sitz von Schrauben oder anderer Teile. Prüfen Sie insbesondere die Schleifscheiben. Tauschen Sie beschädigte Teile aus.

Lagerung

• Leeren Sie vor der Lagerung den Wasserbehälter (D 13): Ziehen Sie den Gummiverschluss (D 11) aus der Ablauföffnung des Wasserbehälters und lassen Sie das Wasser ablaufen.
• Bewahren Sie das Gerät an einem trockenen und staubgeschützten Ort auf, außerhalb der Reichweite von Kindern.
• Schleifscheiben müssen trocken und hochkant aufbewahrt werden und dürfen nicht gestapelt werden.

Entsorgung/Umweltschutz

Führen Sie Gerät, Zubehör und Verpackung einer umweltgerechten Wiederverwertung zu.

Elektrogeräte gehören nicht in den Hausmüll.

Führen Sie die Umverpackung aus Wellpappe einer umweltgerechten Wiederverwertung zu.

• Geben Sie das Gerät an einer Verwertungsstelle ab. Die verwendeten Kunststoff- und Metallteile können sortenrein getrennt werden und so einer Wiederverwertung zugeführt werden. Fragen Sie hierzu unser Service-Center.
  • Die Entsorgung Ihrer defekten eingesendeten Geräte führen wir kostenlos durch.

Ersatzteile/Zubehör

Ersatzteile und Zubehör erhalten Sie unter www.grizzly-service.eu

Sollten Sie kein Internet haben, so wenden Sie sich bitte telefonisch an das Service-Center (siehe „Service-Center“ Seite 69). Halten Sie die unten genannten Bestellnummern bereit.

Position Betriebsanleitung5	Bezeichnung	Trockenschleifscheibe	Bestell-Nr.
1		Nassschleifscheibe
11,13 Set Wasserbehälter 30211042
22,26,27	Set Spannflansche, nass		30211049
22,23	Set Spannflansche, trocken		30211044
2,3,17-21	Set Funkenschutz		30211045
6,7,14-16	Set Werkstückauflage		30211046
4	Set Schleifscheiben-Abdeckung		30211047
25	Set Schutzhaube (Trockenschleifscheibe)		30211048

1. 30

Fehlersuche

Ziehen Sie vor allen Arbeiten an dem Gerät den Netzstecker.

Gefahr durch elektrischen Schlag!

Problem Mögliche Ursache Fehlerbehebung
Gerät startet nicht	Netzspannung fehltHaussicherung spricht an	Steckdose, Netzkabel, Leitung, Netzstecker prüfen, ggf. Reparatur durch Elektrofachmann, Haussicherung prüfen.
	Ein-/Ausschalter ( A 8) defekt	Reparatur durch Kundendienst
	Motor defekt
Schleifwerkzeuge bewegen sich nicht, obwohl Motor läuft	Schleifscheiben-Mutter ( F 22) locker	Schleifscheiben-Mutter anziehen (siehe „Schleifscheiben wechseln“)
	Werkstück, Werkstückreste oder Reste der Schleifwerkzeuge blockieren Antrieb	Blockaden entfernen
Motor wird lang-samer und bleibt stehen	Gerät wird durch Werkstück überlastet	Druck auf Schleifwerkzeug verringern
		Werkstück ungeeignet
Schleifscheibe läuft unrund, abnorme Geräusche sind zu hören	Schleifscheiben-Mutter ( F 22) locker	Schleifscheiben-Mutter anziehen (siehe „Schleifscheiben wechseln“)
	Schleifscheibe ( A 1/5) defekt	Schleifscheibe wechseln
	Funkenschutz ( A 2) oder Werkstückauflage ( A 6) falsch eingestellt	Funkenschutz oder Werkstückauflage einstellen (siehe „Montage“)

Garantie

Sehr geehrte Kundin, sehr geehrter Kunde, Sie erhalten auf dieses Gerät 3 Jahre Gar- rantie ab Kaufdatum.

Im Falle von Mängeln dieses Gerätes stehen Ihnen gegen den Verkäufer des Gerätes gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Garantiebedingungen

Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original-Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt. Tritt innerhalb von drei Jahren ab dem Kaufdatum dieses Gerätes ein Material- oder Fabrikationsfehler auf, wird das Gerät von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantieleistung setzt voraus, dass innerhalb der Drei-Jahres-Frist das defekte Gerät und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist.

Wenn der Defekt von unserer Garantie ge- deckt ist, erhalten Sie das reparierte oder ein neues Gerät zurück. Mit Reparatur oder Austausch des Gerätes beginnt kein neuer Garantiezeitraum.

Garantiezeit und gesetzliche Mängelansprüche

Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.

Garantieumfang

Das Gerät wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft.

Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Geräteteile, die normaler Abnutzung ausgesetzt sind und daher als Verschleißteile angesehen werden können (z. B. Schleifscheiben, Spannflansche) oder für Beschädigungen an zerbrechlichen Teilen (z. B. Schalter).

Diese Garantie verfällt, wenn das Gerät beschädigt, nicht sachgemäß benutzt oder nicht gewartet wurde. Für eine sachgemäße Benutzung des Gerätes sind alle in der Betriebsanleitung aufgeführten Anweisungen genau einzuhalten. Verwendungszwecke und Handlungen, von denen in der Betriebsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden.

Das Gerät ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie.

Abwicklung im Garantiefall

Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen:

• Bitte halten Sie für alle Anfragen den Kassenbon und die Identifikationsnummer (IAN 304988) als Nachweis für den Kauf bereit.
  • Die Artikelnummer entnehmen Sie bitte dem Typenschild.
• Sollten Funktionsfehler oder sonstige Mängel auftreten kontaktieren Sie

zunächst die nachfolgend benannte Serviceabteilung telefonisch oder per E-Mail. Sie erhalten dann weitere Informationen über die Abwicklung Ihrer Reklamation.

- Ein als defekt erfasstes Gerät können Sie, nach Rücksprache mit unserem Kundenservice, unter Beifügung des Kaufbelegs (Kassenbons) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service-Anschrift übersenden. Um Annahmeprobleme und Zusatzkosten zu vermeiden, benutzen Sie unbedingt nur die Adresse, die Ihnen mitgeteilt wird. Stellen Sie sicher, dass der Versand nicht unfrei, per Sperrgut, Express oder sonstiger Sonderfracht erfolgt. Senden Sie das Gerät bitte inkl. aller beim Kauf mitgelieferten Zubehörteile ein und sorgen Sie für eine ausreichend sichere Transportverpackung.

Reparatur-Service

Sie können Reparaturen, die nicht der Garantie unterliegen, gegen Berechnung von unserer Service-Niederlassung durchführen lassen. Sie erstellt Ihnen gerne einen Kostenvoranschlag.

Wir können nur Geräte bearbeiten, die ausreichend verpackt und frankiert eingesandt wurden.

Achtung: Bitte senden Sie Ihr Gerät gereinigt und mit Hinweis auf den Defekt an unsere Service-Niederlassung.

Nicht angenommen werden unfrei - per Sperrgut, Express oder mit sonstiger Sonderfracht – eingeschickte Geräte.

Die Entsorgung Ihrer defekten eingesendeten Geräte führen wir kostenlos durch.

Service-Center

DE Service Deutschland Tel.: [phone]

E-Mail: [e-mail]

IAN 304988

AT Service Österreich Tel.: [phone]

(0,15 EUR/Min.)

E-Mail: [e-mail]

IAN 304988

CH Service Schweiz Tel.: [phone]

(0,08 CHF/Min.,

Mobilfunk max. 0,40 CHF/Min.)

E-Mail: [e-mail]

IAN 304988

Importeur

Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist. Kontaktieren Sie zunächst das oben genannte Service-Center.

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

DE-63762 Großostheim

DEUTSCHLAND

www.grizzly-service.eu

Traduzione della dichiarazione di conformità CE originale
Con la presente dichiariamo che la molatrice da banco serie di costruzione PNTS 250 B1Numero di serie 201806000001 - 201806098700corresponde a las siguientes Directivas de la UE corrientes en su respectiva versión vigente:
2006/42/EC • 2014/30/EU • 2011/65/EU*
Per garantire la conformità sono state applicate le seguenti norme armonizzate e anche le norme e disposizioni nazionali che seguono:
EN 61029-1:2009/A11:2010 • EN 61029-2-4:2011 • EN 12413:2007+A1:2011EN 55014-1:2017 • EN 55014-2:2015EN 61000-3-2:2014 • EN 61000-3-3:2013
Il produttore è il solo responsabile della stesura della presente dichiarazione di conformità:
Grizzly Tools GmbH & Co. KGStockstädter Straße 2063762 GroßostheimGERMANY30.06.2018	Christian Frank(Apoderado de documentación)
Traducción de la Declaración de conformidad CE original
Mediante la presente declaramos que elLijadora en húmedo y secola serie PNTS 250 B1Número de serie 201806000001 - 201806098700corresponde a las siguientes Directivas de la UE corrientes en su respectiva versión vigente:
2006/42/EC • 2014/30/EU • 2011/65/EU*
Para garantizar la conformidad, se aplicaron las siguientes normas armonizadas, así como las normas y regulaciones nacionales:
EN 61029-1:2009/A11:2010 • EN 61029-2-4:2011 • EN 12413:2007+A1:2011EN 55014-1:2017 • EN 55014-2:2015EN 61000-3-2:2014 • EN 61000-3-3:2013
El fabricante es el único responsable de expedir esta Declaración de Conformidad:
Grizzly Tools GmbH & Co. KGStockstädter Straße 2063762 GroßostheimGERMANY30.06.2018	Christian Frank(Apoderado de documentación)

	OriginalEG-Konformitätserklärung
Hiermit bestätigen wir, dass derNass-/TrockenschleiferModell PNTS 250 B1Seriennummer 201806000001 - 201806098700folgenden einschlägigen EU-Richtlinien in ihrer jeweils gültigen Fassung entspricht:
2006/42/EG • 2014/30/EU • 2011/65/EU*
Um die Übereinstimmung zu gewährleisten, wurden folgende harmonisierte Normen sowie nationale Normen und Bestimmungen angewendet:
EN 61029-1:2009/A11:2010 • EN 61029-2-4:2011 • EN 12413:2007+A1:2011EN 55014-1:2017 • EN 55014-2:2015EN 61000-3-2:2014 • EN 61000-3-3:2013
Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller:
CE Grizzly Tools GmbH & Co. KGStockstädter Straße 2063762 GroßostheimGERMANY30.06.2018	Christian Frank(Dokumentationsbevollmächtigter)

* Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

2018-06-27_rev02_sh

GRIZZLY TOOLS GMBH & CO. KG

Stockstädter Straße 20

DE-63762 Großostheim

GERMANY

Stand der Informationen: 06 / 2018

Ident.-No.: 72036875062018-ES/IT
