BEDIENUNGSANLEITUNG EJ 5 Plus T.I.P.

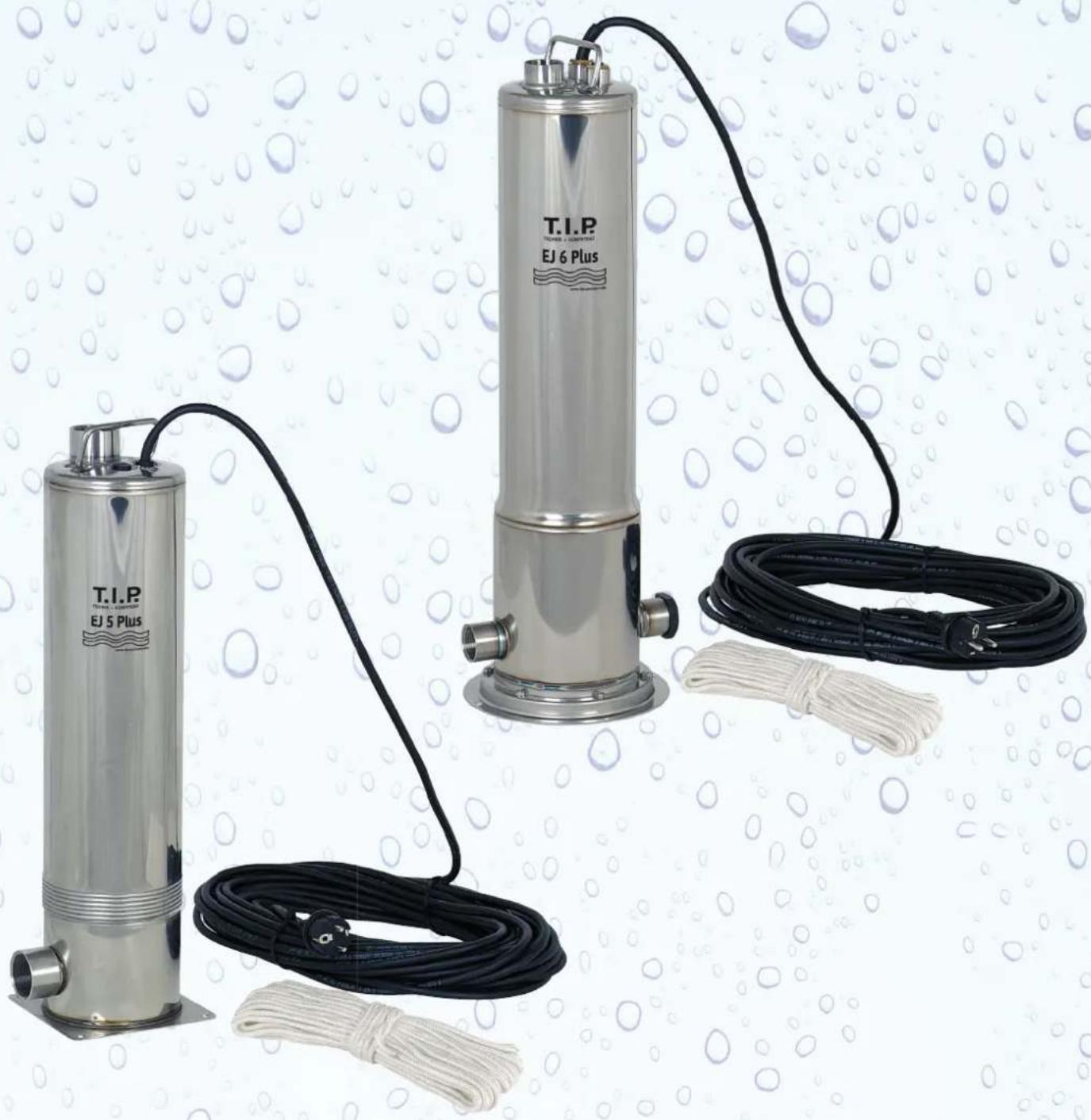

EJ 5 Plus und EJ 6 Plus

Originalgebrauchsanweisung

Zisternenpumpe

GB

EG-Konformitätserklärung

Wir, die Firma T.I.P. Technische Industrie Produkte GmbH, Siemensstr. 17, D-74915 Waibstadt, erklären unter alleiniger Verantwortung, dass die unten genannten Produkte die grundlegenden Anforderungen der nachfolgend aufgeführten EU-Richtlinien - und aller nachfolgenden Änderungen - erfüllen: 2014/35/EU, 2014/30/EU, 2011/65/EU.

Dokumentationsbevollmächtigter:

Peter Haaß

T.I.P. Technische Industrie Produkte GmbH, Siemensstraße 17

D - 74915 Waibstadt

[e-mail]

T.I.P. Technische Industrie Produkte GmbH Siemensstraße 17

D-74915 Waibstadt

Telefon: + 49 (0) 7263 / 91 25 0

Telefax + 49 (0) 7263 / 91 25 25

E-Mail: [e-mail]

Waibstadt, 02.02.2022

T.I.P. Technische Industrie Produkte GmbH

Peter Haaß

- Leiter Produktmanagement -

Liebe Kundin, lieber Kunde,

Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes von T.I.P.!

Wie alle unsere Erzeugnisse wurde auch dieses Produkt auf der Grundlage neuester technischer Erkenntnisse entwickelt. Herstellung und Montage des Gerätes erfolgten auf der Basis modernster Pumpentechnik und unter Verwendung zuverlässigster elektrischer bzw. elektronischer und mechanischer Bauteile, so dass eine hohe Qualität und lange Lebensdauer Ihres neuen Produkts gewährleistet sind.

Damit Sie alle technischen Vorzüge nützen können, lesen Sie bitte die Gebrauchsanweisung sorgfältig durch.

Erläuternde Abbildungen befinden sich als Anhang am Ende der Gebrauchsanweisung.

Wir wünschen Ihnen viel Freude mit Ihrem neuen Gerät.

Inhaltsverzeichnis

1. Allgemeine Sicherheitshinweise....1
2. Einsatzgebiet 2
3. Technische Daten 2
4. Lieferumfang 2
5. Installation....3
6. Elektrischer Anschluss 4
7. Inbetriebnahme 4
8. Automatisierung mit Spezialzubehör 5
9. Wartung und Hilfe bei Störfällen 5
10. Garantie 6
11. Bestellung von Ersatzteilen....7
12. Service 7
    Anhang: Abbildungen

1. Allgemeine Sicherheitshinweise

Lesen Sie diese Gebrauchsanweisung bitte sorgfältig durch und machen sich mit den Bedienelementen und dem ordnungsgemäßen Gebrauch dieses Produktes vertraut. Wir haften nicht für Schäden, die in Folge einer Missachtung von Anweisungen und Vorschriften dieser Gebrauchsanweisung verursacht werden. Schäden in Folge einer Missachtung von Anweisungen und Vorschriften dieser Gebrauchsanweisung fallen nicht unter Garantieleistungen.

Bewahren Sie diese Gebrauchsanweisung gut auf und legen sie bei der Weitergabe des Gerätes bei.

Mit dem Inhalt dieser Gebrauchsanweisung nicht vertraute Personen dürfen dieses Gerät nicht benutzen.

Die Pumpe darf nicht von Kindern benutzt werden.

Die Pumpe kann von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Das Gerät und seine Anschlussleitung sind von Kindern fernzuhalten.

Die Pumpe darf nicht benutzt werden, wenn sich Personen oder Tiere im Wasser aufhalten.

Die Pumpe muss über eine Fehlerstrom-Schutzeinrichtung (RCD / FI-Schalter) mit einem Bemessungsfehlerstrom von nicht mehr als 30 mA versorgt werden.

Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

Hinweise und Anweisungen mit folgenden Symbolen sind besonders zu beachten:

Eine Missachtung dieser Anweisung ist mit der Gefahr eines Personen- und/oder Sachschadens verbunden.

Eine Missachtung dieser Anweisung ist mit der Gefahr einer elektrischen Entladung verbunden, die zu Personen- und/oder Sachschäden führen kann.

Überprüfen Sie das Gerät auf Transportschäden. Im Falle eines Schadens muss der Einzelhändler unverzüglich - spätestens aber innerhalb von 8 Tagen ab Kaufdatum - benachrichtigt werden.

2. Einsatzgebiet

Tiefbrunnenpumpen von T.I.P. sind speziell konzipierte und höchst effiziente Tauchdruckpumpen zur Förderung von Wasser aus großen Tiefen. Mit ihrer kompakten Bauweise und professionellen Technik lassen sich diese Pumpen auch in engen Bohrbrunnen und Schächten einsetzen. Diese hochwertigen Produkte mit ihren überzeugenden Leistungsdaten wurden für vielfältige Zwecke der Bewässerung und für das Weiterleiten der geförderten Flüssigkeit mit hohem Druck entwickelt.

Die Geräte eignen sich zum Pumpen von sauberem, klarem Wasser, welches Festkörper bis zu der in den technischen Daten genannten maximalen Größe enthält.

Zu den typischen Einsatzgebieten von Tiefbrunnenpumpen zählen: Bewässerung von Gärten und Beeten sowie Hauswasserversorgung mit Brauchwasser aus Brunnen, Zisternen oder Vorratsbehältern, Betrieb von Bewässe- rungssystemen, Reinigung von Terrassen und Gehwegen, Wasserförderung aus großen Tiefen.

Tiefbrunnenpumpen von T.I.P. eignen sich für feste oder temporäre Installationen.

Das Gerät ist nicht geeignet für den Einsatz in Schwimmbecken und für den Einbau in das öffentliche Trinkwasserversorgungsnetz.

Dieses Produkt ist für die private Nutzung im häuslichen Bereich und nicht für gewerbliche bzw. industrielle Zwecke oder zum Dauerumwälzbetrieb bestimmt.

Die Pumpe eignet sich nicht zur Förderung von Salzwasser, Fäkalien, entflammbaren, ätzenden, explosiven oder anderen gefährlichen Flüssigkeiten. Die Förderflüssigkeit darf die bei den technischen Daten genannte Höchsttemperatur nicht überschreiten.

In der Pumpe kommen Schmiermittel zum Einsatz, die bei unsachgemäßem Gebrauch oder bei Beschädigungen des Geräts die Förderflüssigkeit verschmutzen können. Die eingesetzten Schmiermittel sind biologisch abbaubar und gesundheitlich unbedenklich.

3. Technische Daten

Modell	EJ 5 Plus	EJ 6 Plus
Netzspannung / Frequenz	230 V~ / 50 Hz	230 V~ / 50 Hz
Nennleistung	1.000 Watt	1.250 Watt
Schutzart	IP68	IP68
Sauganschluss	IG 39,59 mm (1 1⁄4 ")	IG 30,93 mm (1 ")
Druckanschluss	IG 39,59 mm (1 1⁄4 ")	IG 30,93 mm (1 ")
Max. Fördermenge (Qmax) *	5.700 l/h	6.300 l/h
Max. Druck	4,5 bar	5,7 bar
Max. Förderhöhe (Hmax) *	45 m	57 m
Max. Eintauchtiefe	17 m	17 m
Max. Größe der gepumpten Festkörper	2 mm	2 mm
Max. Temp. der gepumpten Flüssigkeit (Tmax)	35 °C	35 °C
Max. Anlasshäufigkeit in einer Stunde	40, gleichmäßig verteilt	40, gleichmäßig verteilt
Anschlusskabel	20 m	20 m
Kabelausführung	H07RN8-F	H07RN8-F
Gewicht (netto, inkl. Anschlusskabel)	~ 11,5 kg	~ 12,7 kg
Abmessungen in mm (Länge x Tiefe x Höhe)	145 x 165 x 539 mm	195 x 195 x 607 mm
Artikel-Nummer	30195 / 30196	30170 / 30156 / 30164

* Die angegebenen Maximalleistungen wurden ermittelt bei freiem, unreduziertem Auslass.

4. Lieferumfang

Im Lieferumfang dieses Produkts sind enthalten: Eine Pumpe mit Anschlusskabel, eine Gebrauchsanweisung und je nach Ausführung zusätzlich:

Art. No 30195 und 30170: ein Ablassseil

Art. No 30156: ein Ablassseil, ein Saugschlauch, ein Ansaugfilter mit Rückschlagventil, ein Schwimmer;

Art. No 30164 und 30196: ein Ablassseil, eine elektronische Steuerung BRIO 2000-M, ein Saugschlauch, ein Ansaugfilter mit Rückschlagventil, ein Schwimmer.

Überprüfen Sie den Lieferumfang auf Vollständigkeit. Je nach Anwendungszweck kann weiteres Zubehör erforderlich sein (siehe Kapitel „Installation“ und „Bestellung von Ersatzteilen“).

Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf. Entsorgen Sie Verpackungsmaterialien umweltgerecht.

5. Installation

5.1. Allgemeine Hinweise zur Installation

Während der gesamten Installation darf das Gerät nicht ans Stromnetz angeschlossen sein.

Die Pumpe und das gesamte Anschlusssystem müssen vor Frost geschützt werden.

Alle Anschlussleitungen müssen absolut dicht sein, da undichte Leitungen die Leistung der Pumpe beeinträchtigen und erhebliche Schäden herbeiführen können. Verwenden Sie gegebenenfalls geeignetes Dichtungsmaterial, damit die Montage luftdicht erfolgt.

Vermeiden Sie beim Anziehen von Verschraubungen übermäßige Kraft, die zu Beschädigungen führen kann. Achten Sie beim Verlegen der Anschlussleitungen darauf, dass kein Gewicht sowie keine Schwingungen oder Spannungen auf die Pumpe einwirken. Außerdem dürfen die Anschlussleitungen keine Knicke oder ein Gegengefälle aufweisen.

Beachten Sie bitte auch die Abbildungen, die sich als Anhang am Ende dieser Gebrauchsanweisung befinden. Die Zahlen und anderen Angaben, die in den nachfolgenden Ausführungen in Klammern genannt sind, beziehen sich auf diese Abbildungen.

5.2. Installation der Ansaugleitung

Der Eingang der Ansaugleitung muss über einen Ansaugfilter verfügen, damit im Wasser befindliche größere Schmutzpartikel fern gehalten werden, welche die Pumpe verstopfen oder beschädigen können.

Die Ansaugleitung (2) befördert die Flüssigkeit, die gefördert werden soll, zur Pumpe. Benutzen Sie als Ansaugleitung einen flexiblen und für diesen Zweck geeigneten Saugschlauch, welcher den gleichen Durchmesser hat wie der Sauganschluss (1) der Pumpe. Der Eingang der Ansaugleitung muss über einen Ansaugfilter bzw. Saugkorb verfügen, damit im Wasser befindliche größere Schmutzpartikel fern gehalten werden, welche die Pumpe verstopfen oder beschädigen können. Sehr empfehlenswert ist außerdem die Installation eines Rückschlagventils am Eingang der Ansaugleitung, welches ein Entweichen des Drucks nach dem Abschalten der Pumpe verhindert. Die serienmäßige Ausstattung der Modelle Art. № 30156, 30164 und 30196 umfasst eine hochwertige Ansauggarnitur. Sie besteht aus einem speziell gefertigten Saugschlauch (3) als Ansaugleitung, einem wirkungsvollen Rückschlagventil mit Ansaugfilter (4) sowie einem höchst effizienten Schwimmer (5).

In den Saugschlauch sind bei Auslieferung gewöhnlich das Rückschlagventil mit Ansaugfilter sowie das Verbindungsstück (6) für den Sauganschluss der Pumpe vormontiert. Sollte dies nicht der Fall sein, lässt sich die Montage mit wenigen Handgriffen durchführen. Stecken Sie zunächst das Rückschlagventil mit Ansaugfilter in ein Ende des Saugschlauchs. Verwenden Sie zur Befestigung eine beigefügte Schelle, die sich mit einer Schraube festziehen lässt. Stecken Sie anschließend das Verbindungsstück für den Sauganschluss der Pumpe in das andere Ende des Saugschlauchs. Achten Sie darauf, dass sich an diesem Verbindungsstück die beigefügte Überwurfmutter befindet, die zur späteren Anbringung des Saugschlauchs an der Pumpe erforderlich ist. Die Befestigung des Verbindungsstücks erfolgt wieder mit einer beigefügten Schelle.

Zur Montage des Saugschlauchs an die Pumpe benötigen Sie den beigefügten Doppelnippel, welcher in den Sauganschluss der Pumpe zu schrauben ist. Verwenden Sie dabei zur Abdichtung Teflonband oder anderes geeignetes Dichtungsmaterial. Befestigen Sie anschließend den Saugschlauch mittels seines Verbindungsstücks an dem Doppelnippel, indem Sie die Überwurfmutter festziehen.

Zur anschließenden Anbringung des Schwimmers am Saugschlauch dient eine Öse (7) am Ansaugfilter in welche die Feder (8) des Schwimmers sich einhängen lässt. Der ordnungsgemäß angebrachte Schwimmer bewirkt mit seinem Auftrieb, dass der Eingang der Ansaugleitung ausreichenden Abstand zum Grund aufweist, um das Ansaugen von Steinen, Pflanzen, Blättern etc. zu vermeiden.

5.3. Installation der Druckleitung

Die Druckleitung befördert die Flüssigkeit, die gefördert werden soll, von der Pumpe zur Entnahmestelle. Zur Vermeidung von Strömungsverlusten empfiehlt sich die Verwendung einer Druckleitung, die mindestens den gleichen Durchmesser hat wie der Druckanschluss (9) der Pumpe.

Gleich nach dem Pumpenausgang sollten Sie die Druckleitung mit einem Rückschlagventil ausstatten, um die Pumpe vor Beschädigungen durch Druckstöße zu bewahren. Als Druckleitung ist ein für diesen Verwendungszweck konzipierter flexibler Schlauch ideal geeignet. Wird stattdessen eine Rohrleitung verwendet, muss sie durch einen flexiblen Schlauch von mindestens zwei Metern Länge mit dem Druckanschluss verbunden werden.

Dies vermeidet Schäden am Pumpengehäuse durch Vibrationen. Der Schlauch - sowie gegebenenfalls die Rohrleitung - muss eine Druckbeständigkeit von mindestens 6 bar aufweisen. Montieren Sie die Druckleitung an den Druckanschluss (9) der Pumpe.

5.4. Positionierung der Pumpe

Zum Hinablassen oder Hochziehen der Pumpe darf nur ein geeignetes Ablassseil und keinesfalls der Druckschlauch oder das Anschlusskabel verwendet werden.

Die Pumpe darf nur mit einem dafür geeigneten Ablassseil in die Flüssigkeit hinabgelassen und hochgezogen werden. Verwenden Sie ein Seil aus rostfreiem Stahl oder synthetischen Materialien wie Nylon. Seile, die in Folge von Wettereinflüssen und Feuchtigkeit zu Rostbildung, Verwitterung, Fäulnis etc. neigen, dürfen wegen der damit verbundenen Gefahr des Reißens nicht verwendet werden. Das Seil muss nicht nur das Gewicht der Pumpe, der mit Wasser gefüllten Druckleitung und des Anschlusskabels tragen können, sondern zusätzlich den Belastungen standhalten, die beim Betrieb auftreten.

Die serienmäßige Ausstattung der meisten Modelle umfasst ein hochwertiges Ablassseil (10). Zur Befestigung des Seils an der Pumpe dient der Tragegriff (11) des Geräts. Achten Sie darauf, dass sich die Pumpe in einer vertikalen Position ausrichtet, wenn sie am Seil angehoben wird. Das Ablassseil, das Anschlusskabel und die Druckleitung müssen mit einem geeigneten Klebeband oder Kabelbindern in Abständen von etwa zwei Metern zusammengebunden werden, damit sie sich beim Hinablassen oder Hochziehen der Pumpe nicht ineinander verwickeln.

Lassen Sie die Pumpe mit dem Ablassseil vorsichtig in die Förderflüssigkeit hinab. Beim Hinablassen muss die Pumpe senkrecht ausgerichtet sein, da sie nur in vertikaler Position betrieben werden darf. Achten Sie darauf, dass das Gerät nicht gegen den Rand der Vertiefung schlägt oder an diesem reibt.

Die Pumpe muss vollständig in die Flüssigkeit eingetaucht werden. Der Eingang der Ansaugleitung sollte sich mindestens 0,5 m unterhalb der Wasseroberfläche befinden. Dies verhindert, dass Luft angesaugt wird. Der Abstand des Eingangs der Ansaugleitung zum Grund sollte mindestens 0,5 m betragen, um das Ansaugen, von Schlamm, Sand, Steinen etc. zu verhindern.

6. Elektrischer Anschluss

Das Gerät verfügt über ein Netzanschlusskabel mit Netzstecker. Netzanschlusskabel und Netzstecker dürfen nur durch Fachpersonal ausgetauscht werden, um Gefährdungen zu vermeiden. Tragen Sie die Pumpe nicht am Netzanschlusskabel, und benutzen Sie es nicht, um den Netzstecker aus der Steckdose zu ziehen. Schützen Sie Netzstecker und Netzanschlusskabel vor Hitze, Öl und scharfen Kanten.

Die bei den technischen Daten genannten Werte müssen der vorhandenen Netzspannung entsprechen. Die für die Installation verantwortliche Person muss sicherstellen, dass der elektrische Anschluss über eine den Normen entsprechende Erdung verfügt.

Der elektrische Anschluss muss mit einem hoch empfindlichen Fehlerstromschutzschalter (FI-Schalter) ausgestattet sein: = 30 mA (DIN VDE 0100-739).

Verlängerungskabel dürfen keinen geringeren Querschnitt haben als Gummischlauchleitungen mit dem Kurzzeichen H07RN-F (3 x 1,0 mm²) nach VDE. Netzstecker und Kupplungen müssen spritzwassergeschützt sein.

7. Inbetriebnahme

Während des Betriebs der Pumpe dürfen sich keine Personen im Wasser aufhalten.

Die Pumpe darf nur in dem Leistungsbereich verwendet werden, der auf dem Typenschild genannt ist.

Das Trockenlaufen - Betrieb der Pumpe, ohne Wasser zu fördern - muss verhindert werden, da Wassermangel zum Heißlaufen der Pumpe führt. Dies kann zu erheblichen Schäden am Gerät führen.

Stellen Sie sicher, dass sich die elektrischen Steckverbindungen in überflutungssicherem Bereich befinden.

Es ist absolut verboten, mit den Händen in die Öffnung der Pumpe zu greifen, wenn das Gerät an das Stromnetz angeschlossen ist.

Die Pumpe darf nicht arbeiten, wenn der Druckanschluss oder die Druckleitung geschlossen ist.

Unterziehen Sie die Pumpe vor jeder Benutzung einer Sichtprüfung. Dies gilt insbesondere für die Netzanschlussleitung und den Netzstecker. Achten Sie auf den festen Sitz aller Schrauben und den einwandfreien Zustand aller Anschlüsse. Eine beschädigte Pumpe darf nicht benutzt werden. Im Schadensfall muss die Pumpe vom Fachservice überprüft werden.

Öffnen Sie eventuell vorhandene Absperrvorrichtungen - z.B. einen Wasserhahn - in der Druckleitung. Stecken Sie den Netzstecker in eine 230V-Wechselstromsteckdose. Die Pumpe läuft sofort an. Innerhalb kurzer Zeit fördert die Pumpe Wasser.

Zur Beendigung des Betriebs ziehen Sie den Netzstecker aus der Steckdose.

Das Trockenlaufen - Betrieb der Pumpe, ohne Wasser zu fördern - muss unbedingt verhindert werden, da Wassermangel zum Heißlaufen der Pumpe führt. Dies kann zu erheblichen Schäden am Gerät führen. Zu den häufigsten Ursachen von Trockenlauf zählen verstopfte Ansaugleitungen und der Mangel an Förderflüssigkeit. Beachten Sie in diesem Zusammenhang, dass sich durch Wasserentnahme, Wettereinflüsse, Wechsel der Jahreszeiten oder in Folge anderer Gründe der Wasserstand verändern kann. Aus diesem Grund empfiehlt sich das Anbringen automatischer Wasserstandskontrollen.

Die Elektropumpen der Serie T.I.P. EJ Plus verfügen über einen integrierten thermischen Motorschutz. Bei Überlastung schaltet sich der Motor selbst aus und nach erfolgter Abkühlung wieder an. Mögliche Ursachen und deren Behebung sind im Abschnitt „Wartung und Hilfe bei Störfällen“ genannt.

8. Automatisierung mit Spezialzubehör

Dieses Modell verfügt über den notwendigen Druck, um bei Bedarf eine Automatisierung vorzunehmen. Automatisierung bedeutet, dass sich die geförderte Flüssigkeit wie aus der Wasserleitung nutzen lässt: Durch einfaches Öffnen oder Schließen von Wasserhähnen oder anderen Verbrauchern.

Zur Automatisierung benötigen Sie ein elektronisches oder mechanisches Steuerungssystem (bei Art. N° 30164 und 30196 im Lieferumfang enthalten) welches sich sehr einfach und mit wenigen Handgriffen installieren lässt. Einige Steuerungssysteme bieten als weiteren Vorzug einen sehr wirksamen Schutz vor Schäden durch Trockenlauf, da sie bei Wassermangel die Pumpe abschalten.

Besonders zuverlässige und bewährte Steuerungssysteme führen wir als Zubehör. Detaillierte Auskünfte finden Sie unter www.tip-pumpen.de oder erteilt Ihr Fachhändler.

9. Wartung und Hilfe bei Störfällen

Vor Wartungsarbeiten muss die Pumpe vom Stromnetz getrennt werden. Bei nicht erfolgter Trennung vom Stromnetz besteht u. a. die Gefahr des unbeabsichtigten Startens der Pumpe.

Wir haften nicht für Schäden, die auf unsachgemäßen Reparaturversuchen beruhen. Schäden in Folge unsachgemäßer Reparaturversuche führen zu einem Erlöschen aller Garantieansprüche.

Die Beachtung der für dieses Gerät geltenden Einsatzbedingungen und Anwendungsgebiete reduziert die Gefahr möglicher Betriebsstörungen und trägt dazu bei, die Lebensdauer Ihres Gerätes zu verlängern. Schmirgelnde Stoffe in der Förderflüssigkeit - wie beispielsweise Sand - beschleunigen den Verschleiß und reduzieren das Leistungsvermögen.

Bei Frost kann in der Pumpe befindliches Wasser durch Einfrieren erhebliche Schäden verursachen. Deshalb muss bei Gefriertemperaturen die Pumpe aus der Förderflüssigkeit genommen und vollständig entleert werden. Lagern Sie die Pumpe an einem trockenen, frostsicheren Ort.

Überprüfen Sie bei Betriebsstörungen zunächst, ob ein Bedienungsfehler oder eine andere Ursache vorliegt, die nicht auf einen Defekt des Gerätes zurückzuführen ist - wie beispielsweise Stromausfall.

In der folgenden Liste sind einige eventuelle Störungen des Geräts, mögliche Ursachen und Tipps zu deren Behebung genannt. Alle genannten Maßnahmen dürfen nur durchgeführt werden, wenn die Pumpe vom Stromnetz getrennt ist. Falls Sie eine Störung nicht selbst beheben können, wenden Sie sich bitte an den Kundendienst bzw. an Ihre Verkaufsstelle. Weitergehende Reparaturen dürfen nur von Fachpersonal durchgeführt werden. Beachten Sie bitte unbedingt, dass bei Schäden in Folge unsachgemäßer Reparaturversuche alle Garantieansprüche erlöschen und wir für daraus resultierende Schäden nicht haften.

STÖRUNG	MÖGLICHE URSACHE	BEHEBUNG
1. Pumpe fördert keine Flüssigkeit, der Motor läuft nicht.	1. Kein Strom vorhanden.2. Thermischer Motorschutz hat sich eingeschaltet.3. Kondensator ist defekt.4. Motorwelle blockiert.	1. Überprüfen, ob Spannung vorhanden und der Stecker richtig eingesteckt ist.2. Pumpe vom Stromnetz trennen, System abkühlen lassen, Ursache beheben.3. An den Kundendienst wenden.4. Ursache überprüfen und die Pumpe von der Blockierung befreien.
2. Der Motor läuft, aber die Pumpe fördert keine Flüssigkeit.	1. Undichte Anschlüsse oder Anschlussleitungen.2. Knicke oder ähnliche Störungen in den Anschlussleitungen.3. Eingang der Ansaugleitung oder Anschlussleitungen verstopft.4. Blockierung oder Beschädigung des Rückschlagventils.5. Eingang der Ansaugleitung ist nicht in die Förderflüssigkeit eingetaucht.6. Die bei den technischen Daten genannte maximale Förderhöhe der Pumpe ist überschritten.	1. Sicherstellen, dass alle Anschlüsse und Anschlussleitungen dicht sind.2. Verstopfungen beseitigen.3. Verstopfungen beseitigen..4. Rückschlagventil von der Blockierung befreien oder bei Beschädigung ersetzen.5. Eintauchen der Ansaugöffnungen in die Förderflüssigkeit.6. Änderung der Installation, so dass die Förderhöhe den maximalen Wert nicht überschreitet.
3. Die Pumpe bleibt nach einer kurzen Betriebszeit stehen, weil sich der thermische Motorschutz eingeschaltet hat.	1. Der elektrische Anschluss stimmt nicht mit den Angaben überein, die auf dem Typenschild genannt sind.2. Siehe Punkte 2.1 bis 2.5.3. Flüssigkeit ist zu dickflüssig.4. Flüssigkeit ist zu warm.5. Trockenlauf der Pumpe.	1. Die Spannung auf den Leitungen des Anschlusskabels kontrollieren.2. Siehe Punkte 2.1 bis 2.5.3. Pumpe nicht geeignet für diese Flüssigkeit. Gegebenenfalls Flüssigkeit verdünnen.4. Darauf achten, dass die Temperatur der gepumpten Flüssigkeit nicht den max. gestatteten Wert überschreitet.5. Ursachen des Trockenlaufs beseitigen.
4. Aussetzende Funktion bzw. unregelmäßiger Betrieb.	1. Siehe Punkte 2.1 bis 2.5.2. Siehe Punkt 3.3.3. Siehe Punkt 3.4.4. Netzspannung außerhalb der Toleranz.5. Motor defekt.	1. Siehe Punkte 2.1 bis 2.5.2. Siehe Punkt 3.3.3. Siehe Punkt 3.4.4. Dafür sorgen, dass die Netzspannung den Angaben auf dem Typenschild entspricht.5. An den Kundendienst wenden.
5. Die Pumpe liefert zu geringe Wassermenge.	1. Siehe Punkte 2.1. bis 2.5.	1. Siehe Punkte 2.1. bis 2.5.

10. Garantie

T.I.P. garantiert dem privaten Endkunden (im Folgenden „Kunde“), nicht hingegen dem gewerblichen Nutzer, nach Maßgabe der nachfolgenden Bestimmungen, dass das vom Kunden innerhalb der Bundesrepublik Deutschland gekaufte Gerät innerhalb eines Zeitraums von 2 Jahren frei von Material- oder Verarbeitungsfehlern sein wird. Die vertraglichen oder gesetzlichen Rechte des Kunden gegenüber dem jeweiligen Verkäufer werden durch diese Garantie nicht berührt. Insbesondere werden die gesetzlichen Mängelrechte durch die Garantie nicht eingeschränkt.

Die Garantiezeit beginnt mit dem Tag des Kaufs des Gerätes durch den Kunden, zu nachfolgenden Bedingungen:

I. Innerhalb der Garantiezeit werden alle Mängel, die auf Material- oder Verarbeitungsfehler zurückzuführen sind, kostenlos beseitigt. Reklamationen sind unmittelbar nach Feststellung schriftlich zu melden.

II. Ansprüche aus dieser Garantie bestehen nur, wenn das Produkt keine Schäden oder Verschleißerscheinungen aufweist, die durch eine von der normalen Bestimmung oder Vorgaben der Gebrauchsanweisung von T.I.P. abweichende Benutzung verursacht worden sind.

Keine Garantie besteht insbesondere:

• Bei unsachgemäßer Behandlung und bei eigenen Veränderungen am Gerät
• Bei mechanischer Beschädigung des Gerätes von außen und Transportschäden
• Bei üblicher Abnutzung von Verschleißteilen
• Bei Schäden, die auf höhere Gewalt, Wasser, Blitzschlag, Überspannung zurückzuführen sind
• Bei Missachtung der Gebrauchsanweisung und Bedienungsfehlern
• Wenn das Gerät keinen technischen Defekt aufweist

III. Die vom Kunden geltend gemachten Fehler wird T.I.P. nach eigenem Ermessen auf seine Kosten durch Reparatur oder Lieferung neuer oder generalüberholter Teile beheben bzw. das Gerät austauschen. Ausgetauschte Teile gehen in das Eigentum von T.I.P. über. Nach Ablauf der Garantie anfallende Reparaturen sind kostenpflichtig.

IV. Weitergehende Ansprüche oder eine weitergehende Haftung bestehen auf Grund der Garantie nicht, es sei denn zwingende gesetzliche Haftungsvorschriften kommen zur Anwendung, wie zum Beispiel das Produkthaftungsgesetz, in Fällen des Vorsatzes und der groben Fahrlässigkeit sowie wegen Verletzung des Lebens, des Körpers oder der Gesundheit durch T.I.P..

Von T.I.P. erbrachte Garantieleistungen verlängern die Garantiefrist nicht, auch hinsichtlich eventuell ausgetauschter Komponenten. Die Garantieverpflichtung erlischt im Falle des Weiterverkaufs durch den Kunden.

V. Der Garantieanspruch ist vom Kunden durch Vorlage der Kaufquittung nachzuweisen, welche dem Gerät bei Rücksendung beizulegen ist. Ohne gültige Kaufquittung ist eine kostenfreie Reklamationsbearbeitung im Zuge dieser Herstellergarantie nicht möglich.
VI. Besondere Hinweise zur Geltendmachung der Garantie:

1. Sollte Ihr Gerät nicht mehr richtig funktionieren, überprüfen Sie bitte zunächst, ob ein Bedienungsfehler oder eine Ursache vorliegt, die nicht auf einen Defekt des Gerätes zurückzuführen ist.
2. Falls Sie Ihr defektes Gerät zur Reparatur bringen oder einsenden, fügen Sie bitte auf jeden Fall folgende Unterlagen bei:
3. Kaufquittung.

- Beschreibung des aufgetretenen Defekts (eine möglichst genaue Beschreibung erleichtert eine zügige Reparatur).

1. Bevor Sie Ihr defektes Gerät zur Reparatur bringen oder einsenden, entfernen Sie bitte alle hinzugefügten Anbauteile, die nicht dem Originalzustand des Gerätes entsprechen. Sollten bei der Rückgabe des Gerätes solche Anbauteile fehlen, übernehmen wir dafür keine Haftung.
2. Das beim Garantiegeber T.I.P. einzusendende Paket ist durch den Kunden ordnungsgemäß zu frankieren. Die Einsendung des Geräts zur Reparatur und die Geltendmachung der Rechte aus dieser Garantie erfolgen beim Garantiegeber T.I.P.. Name und Anschrift des Garantiegebers T.I.P. befinden sich unter „12.Service“ der vorliegenden Gebrauchsanweisung.

11. Bestellung von Ersatzteilen

Die schnellste, einfachste und preiswerteste Möglichkeit, Ersatzteile zu bestellen, erfolgt über das Internet. Unsere Webseite www.tip-pumpen.de verfügt über einen komfortablen Ersatzteile-Shop, welcher mit wenigen Klicks eine Bestellung ermöglicht. Darüber hinaus veröffentlichen wir dort umfassende Informationen und wertvolle Tipps zu unseren Produkten und Zubehör, stellen neue Geräte vor und präsentieren aktuelle Trends und Innovationen im Bereich Pumpentechnik.

12. Service

Bei Garantieanspruch oder Störungen wenden Sie sich bitte an:

T.I.P. Technische Industrie Produkte GmbH

Tel.: + 49 (0) 7263 / 9125 0

Reparaturservice und Ersatzteilversand

Fax: + 49 (0) 7263 / 9125 25

Siemensstraße 17

D-74915 Waibstadt

E-Mail: [e-mail]

In Österreich wenden Sie sich bitte direkt an Ihre Verkaufsstelle oder an:

POSPISCHIL TOOLS GmbH

Tel.: +43 / 1 / 9116300

Lützowgasse 12-14

Fax: +43 / 1 / 9116300-29

A-1140 Wien

E-Mail: [e-mail]

Eine aktuelle Bedienungsanleitung als PDF-Datei kann bei Bedarf per E-Mail unter: [e-mail] angefordert werden.

Nur für EU-Länder

Werfen Sie Elektrogeräte nicht in den Hausmüll!

Gemäß Europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Bei Fragen wenden Sie sich bitte an ihr örtliches Entsorgungsunternehmen.
