BEDIENUNGSANLEITUNG CWH3.5EA1W COMFEE

Sofort Elektrischer Wassererhitzer

Bedienungsanleitung

CWH3.5EA1W

comfee³

Vielen Dank, dass Sie sich für comfee entschieden haben! Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch, bevor Sie dieses neue Gerät verwenden, um sicherzustellen, dass Sie die Produkteigenschaften besser verstehen und wissen, wie man dieses Produkt sicher bedient.

INHALTSVERZEICHNIS

INDEX 01

SICHERHEITSANWEISUNGEN 02

SPEZIFIKATION 04

PRODUKTÜBERSICHT 05

SCHNELLSTARTANLEITUNG 07

PRODUKTINSTALLATION 08

BEDIENUNGSANLEITUNG 10

REINIGUNG UND WARTUNG 13

FEHLERBEHEBUNG 14

SICHERHEITSANWEISUNGEN

Verwendungszweck

Die folgenden Sicherheitsrichtlinien sollen ungeahnte Risiken oder Schäden durch unsicheren oder falschen Betrieb des Geräts verhindern. Bitte überprüfen Sie die Verpackung und das Gerät bei Ankunft, um sicherzustellen, dass alles intakt ist und einen sicheren Betrieb gewährleistet. Wenn Sie innerhalb von 7 Tagen nach dem Kauf Schäden feststellen, kontaktieren Sie bitte den Einzelhändler oder Händler. Bitte beachten Sie, dass Änderungen oder Modifikationen des Geräts aus Sicherheitsgründen nicht erlaubt sind. Unbeabsichtigte Verwendung kann Gefahren und den Verlust von Garantieansprüchen verursachen.

Erklärung der Symbole

Warnung

Dieses Signal zeigt eine Gefahr mit mittlerem Risikoniveau an, die, wenn nicht vermieden, tödliche oder schwere Verletzungen verursachen kann.

Hinweis

Dieses Signal zeigt wichtige Informationen an (z. B. Sachschäden), allerdings besteht keine Gefahr.

Vorsicht

Dieses Signal zeigt eine Gefahr mit niedrigem Risikoniveau an, die, wenn nicht vermieden, leichte oder mäßige Verletzungen verursachen kann.

Lesen Sie diese Betriebsanleitung vor der Inbetriebnahme des Geräts sorgfältig durch und bewahren Sie sie in der Nähe des Installationsortes oder des Geräts für den späteren Gebrauch auf!

VORSICHT

Um Verletzungen, Schäden an anderen Personen oder Sachbeschädigungen zu vermeiden, müssen die nachstehenden Anweisungen befolgt werden. Falscher Betrieb aufgrund der Nichtbeachtung der Anweisungen führt zu Schäden oder Verletzungen.

Besondere Vorsichtsmaßnahmen

• Dieser Wassererhitzer ist für den Haushalt bestimmt und kann an jedem Ort installiert werden, an dem heißes Wasser benötigt wird.
• Dieser Wassererhitzer wird nicht mit einem Stecker betrieben; er muss direkt mit einem Leistungsschalter verbunden werden, der über einen Schutz gegen Leckstrom verfügt. Bitte unterscheiden Sie die stromführende Leitung (rot/braun), die Neutralleiter (blau) und die Erdleitung (grün/gelb) während der Installation.
• Bitte überprüfen Sie vor der Installation, ob die Amperezahl der Hausverkabelung ausreichend ist. Ein eigener Stromkreis muss für eine solche Installation verwendet werden.
• Bevor Sie diesen Wassererhitzer installieren, überprüfen und bestätigen Sie, dass die
• Erdungselektrode an der Steckdose zuverlässig geerdet ist, ohne dass Strom durchfließt.
• Das heiße Wasser aus dem Wassererhitzer kann Verbrennungen verursachen, bitte testen Sie die Temperatur des heißen Wassers vor der Verwendung.
• Der Abstand zwischen dem Installationsort des Wassererhitzers und dem Wasserauslass sollte so gering wie möglich sein, um Wärmeverlust zu vermeiden.

VORSICHT

• Der elektrische Wassererhitzer kann beschädigt werden, wenn die Wasserhärte zu hoch ist. Um eine längere Lebensdauer des Produkts zu gewährleisten, bitte installieren und verwenden unter der Bedingung, dass die lokale Wasserhärte weniger als 450mg/L (CaCO3) beträgt.
• Bei Blitz oder Donner, schalten Sie den Miniatur-Schutzschalter (MCB) im Voraus aus, um den Wassererhitzer vor möglichem Schaden zu schützen.
• Vor Wartungsarbeiten die Stromversorgung unterbrechen. Jegliche Wartung oder Änderung an diesem Produkt durch Nicht-Fachleute ist strengstens untersagt.
• Wenn das Netzkabel beschädigt ist, bitte sofort die Verwendung des Geräts einstellen und das Midea-Kundendienstzentrum für Produktwartung kontaktieren.
• Um eine Gefahr durch ungewolltes Zurücksetzen des Fehlerschutzschalters (ELCB) zu vermeiden, darf dieses Gerät nicht über ein externes Schaltgerät, wie einen Timer oder an einen Stromkreis angeschlossen werden, der regelmäßig durch das Versorgungsunternehmen ein- und ausgeschaltet wird.
• Für jede unsachgemäße Installation und falschen Betrieb dieses Produkts übernimmt unser Unternehmen keine Verantwortung.
• Dieser Wassererhitzer kann für verschiedene Zwecke verwendet werden, z. B. zum Händewaschen, Geschirr oder Lebensmittel. (Mehrere Richtungen der Wasserversorgung sind nicht verfügbar.)
• Wir erklären, dass die Einheit CWH3.5EA1W nur an eine Versorgung mit der entsprechenden Systemimpedanz von nicht mehr als 0.161 Ohm angeschlossen wird. Restriktionen zur Verbindung können von der Versorgungsbehörde auferlegt werden, wenn die tatsächliche relevante Systemimpedanz am Verbindungspunkt auf dem Gelände des Benutzers 0.161 Ohm überschreitet.

Warnung

• Der Wassererhitzer sollte vor Gebrauch geerdet werden. Bitte stellen Sie sicher, dass der Widerstand des Haushaltserdungskabels < 4 . Eine Installation des Geräts ohne Erdung ist strengstens untersagt.
• Die Mittel zur Trennung vom Stromnetz mit einem Kontakttrennungsabstand in allen Polen, die eine vollständige Trennung unter Überspannungskategorie III-Bedingungen bieten, müssen in der festen Verdrahtung gemäß den Verdrahtungsregeln integriert werden.
• Die beschriebene Befestigungsmethode beinhaltet nicht die Verwendung von Klebstoffen, da diese nicht als eine der zuverlässigen Befestigungsmethoden angesehen werden.
• Die Wasserzufuhr dieses Geräts darf nicht an die Wasserzufuhr eines anderen Wasserheizsystems angeschlossen werden.
• Dieses Gerät ist nicht zur Nutzung mit Trinkwasserversorgung vorgesehen.
• Dieses Gerät kann von Kindern ab 3 Jahren und Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder fehlender Erfahrung und Kenntnis verwendet werden, wenn sie beaufsichtigt oder in der sicheren Verwendung des Gerätes unterwiesen wurden und die sich daraus ergebenden Gefahren verstehen.
• Vor der Wartung die Stromversorgung unterbrechen, um Gefahren wie einen elektrischen Schlag zu vermeiden. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Wartung dürfen nicht von Kindern ohne Aufsicht durchgeführt werden.

• Der Wassereinlassdruck darf den auf dem Typenschild angegebenen Wert nicht überschreiten. Falls dies der Fall ist, muss ein Druckminderer installiert werden.

• Verlängerungssteckdosen sind verboten.

• Bitte unterbrechen Sie die Stromversorgung vor der Wartung.
• Dieses Gerät wurde nur für den Hausgebrauch entwickelt und kann bei speziellen Anlässen Gefahr verursachen.

SPEZIFIKATION

Produktmodell CWH3.5EA1W
Nennspannung	220-240V~
Nennfrequenz	50Hz
Nennleistung	3600 W
Nennstrom	15,6 A
Kabel-Spezifikation	1,5mm^2
Luftschalter-Spezifikation	≥slant 25A
Leckageschutz-Auslösestrom	15 mA
Maximaler Wasserdruck	0,8 MPa
Startwasserdurchfluss	1,5 Liter/Minute
Endwasserdurchfluss	0,8 Liter/Minute
Schutzklasse	I
Wasserdichtheitsklasse	IPX4
Produktgröße	220 × 185 × 70 mm
Nettogewicht	1,7 kg
Wasserrohrgröße	G1/2
Warmwasser-Durchflussrate bei t 30K	2,7Liter/Minute

PRODUKTÜBERSICHT

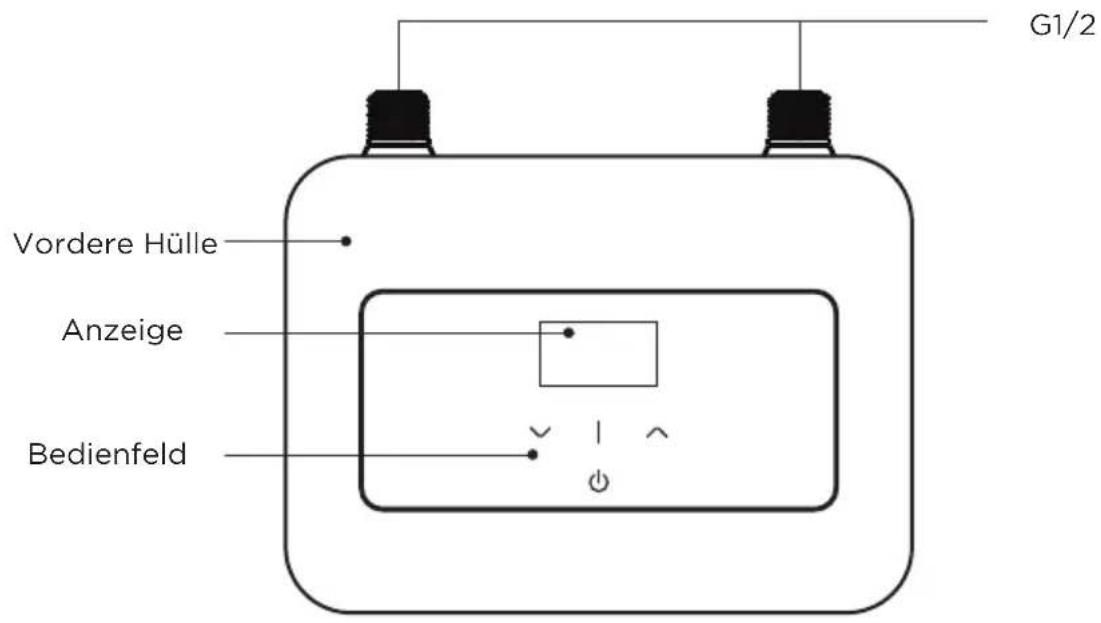

Produkteinführung

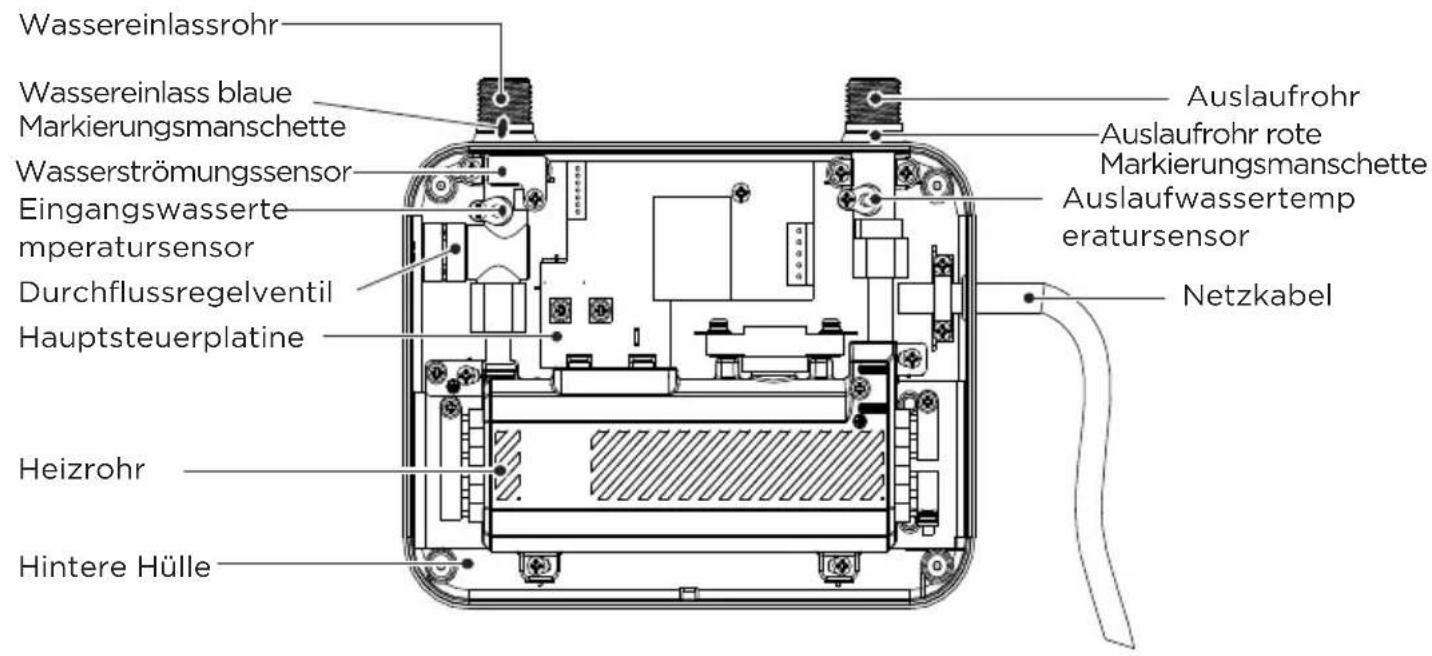

G1/2 Vordere Hülle Anzeige Bedienfeld

Wassereinlassrohr Wassereinlass blaue Markierungsmanschette Wasserströmungssensor Eingangswasserte mperatursensor Durchflussregelventil Hauptsteuerplatine Heizrohr Hintere Hülle Auslaufrohr Auslaufrohr rote Markierungsmanschette Auslaufwassertemp eratursensor Netzkabel

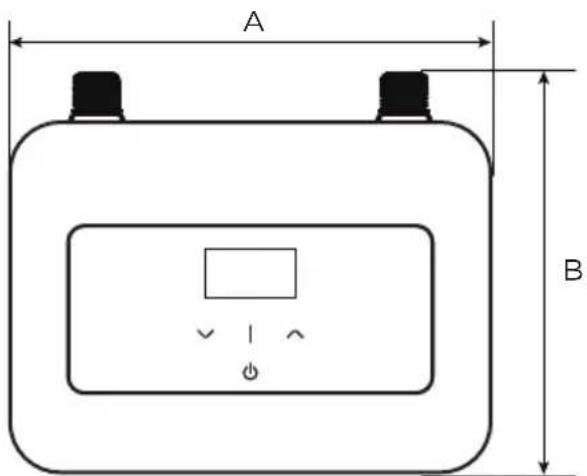

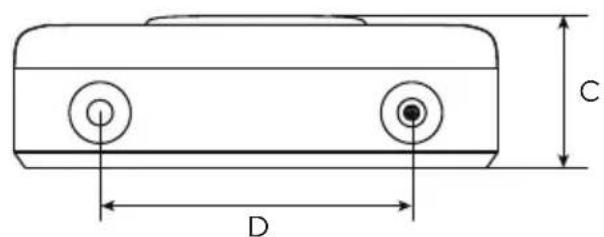

Produktstruktur

A B

C D

	CWH3.5EA1W
A	220
B	185
C	70
D	142

(Hinweis: Alle Maße sind in mm)

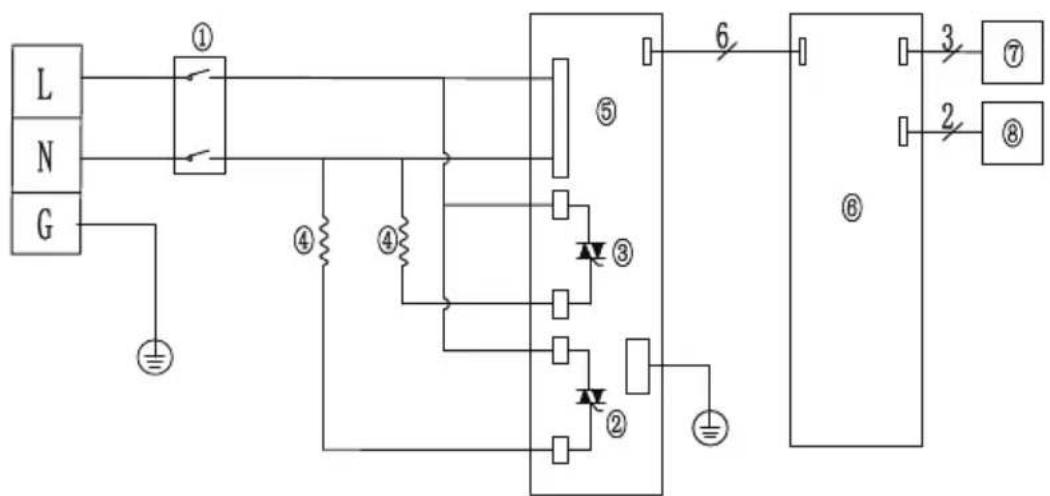

Interner Verdrahtungsplan

① Thermostat / Thyristorplatine/ Thyristor / ④ Heizung /
⑤ Stromversorgungsplatine/ ⑥ Anzeigetafel / ⑦ Durchflusssensor /
⑧ Temperatursensor

INSTALLATION ELEKTRISCHER SCHALTPLÄNE

Zubehör

Kunststoffdübel Montageschrauben

Dichtring

SCHNELLSTARTANLEITUNG

Vor dem ersten Gebrauch

Hinweis

1. Der Wassererhitzer ist korrekt installiert, wie erforderlich

2. Beim ersten Mal muss Wasser zugeführt werden, bevor die Stromversorgung erfolgt

3. Anschluss des Netzkabels 2. Wasserhahn aufdrehen

Erdung

1. Inbetriebnahme 4. Temperatureinstellung

1. Falls erforderlich, kann der Wasserfluss angepasst werden, z.B. wenn die Temperatur die voreingestellte Einstellung nicht erreicht

MAX MIN

PRODUKTINSTALLATION

Installationsanleitung

1. Überprüfen Sie die Kapazität der Stromkreise;
2. Wassererhitzer-Installation;
3. Rohrverbindung;
4. Netzkabelinstallation;
5. Wasserversorgung.

Überprüfen Sie die Kapazität der Stromkreise

1. Um den CWH3.5EA1W zu installieren, muss der Kupferdrahtkern des Kabels größer als 2,5 mm ^2 sein. Der Luftschalter mit Leckageschutz sollte größer als 25A sein.
2. Die Zähler-Spezifikation ist größer als 40A.
3. Der Schutzleiter muss zuverlässig geerdet sein.

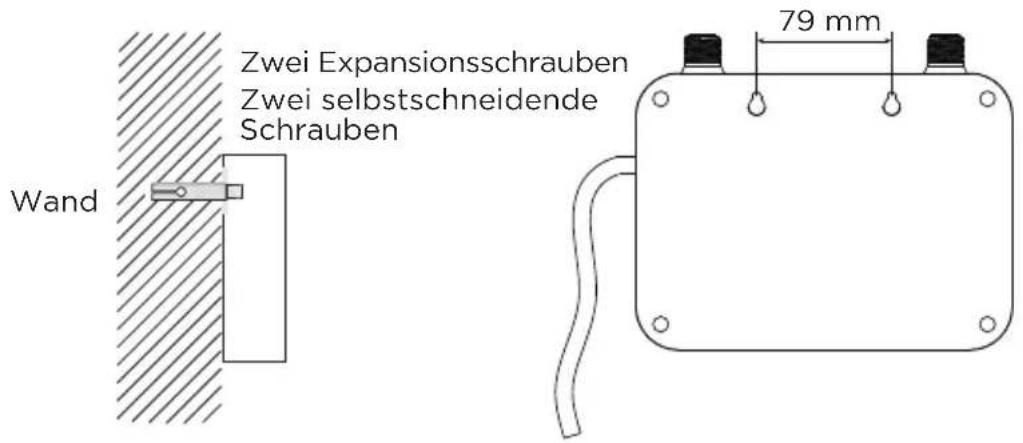

Wassererhitzer-Installation

1. Der Wasserheizer sollte in einer ungehinderten Position unter dem Becken installiert werden, um die Benutzerbedienung zu erleichtern.
2. Der Abstand zwischen dem Wassererhitzer und den umliegenden Wänden sollte mehr als 20 cm betragen, was für zukünftige Wartungen praktisch ist.
3. Entsprechend der Installationslochposition der hinteren Schale des Geräts Linien an der Wand zeichnen, um die Position zu markieren, dann Löcher in die massive Wand
4. mit einem Bohrhammer bohren.
   Ein Kunststoffdübel in das Loch setzen und den Wassererhitzer mit Schrauben an der
5. Wand befestigen.
   Der Abstand zwischen dem Warmwasserauslass des Wassererhitzers und dem Punkt
6. der Warmwassernutzung sollte so kurz wie möglich sein, um Wärmeverluste zu reduzieren und Wasser zu sparen.
   Die Installationsposition des Luftschalters muss höher sein als das Ventil und das Produkt-Ein-/Auslaufrohr.

Zwei Expansionsschrauben Zwei selbstschneidende Schrauben Wand 79 mm

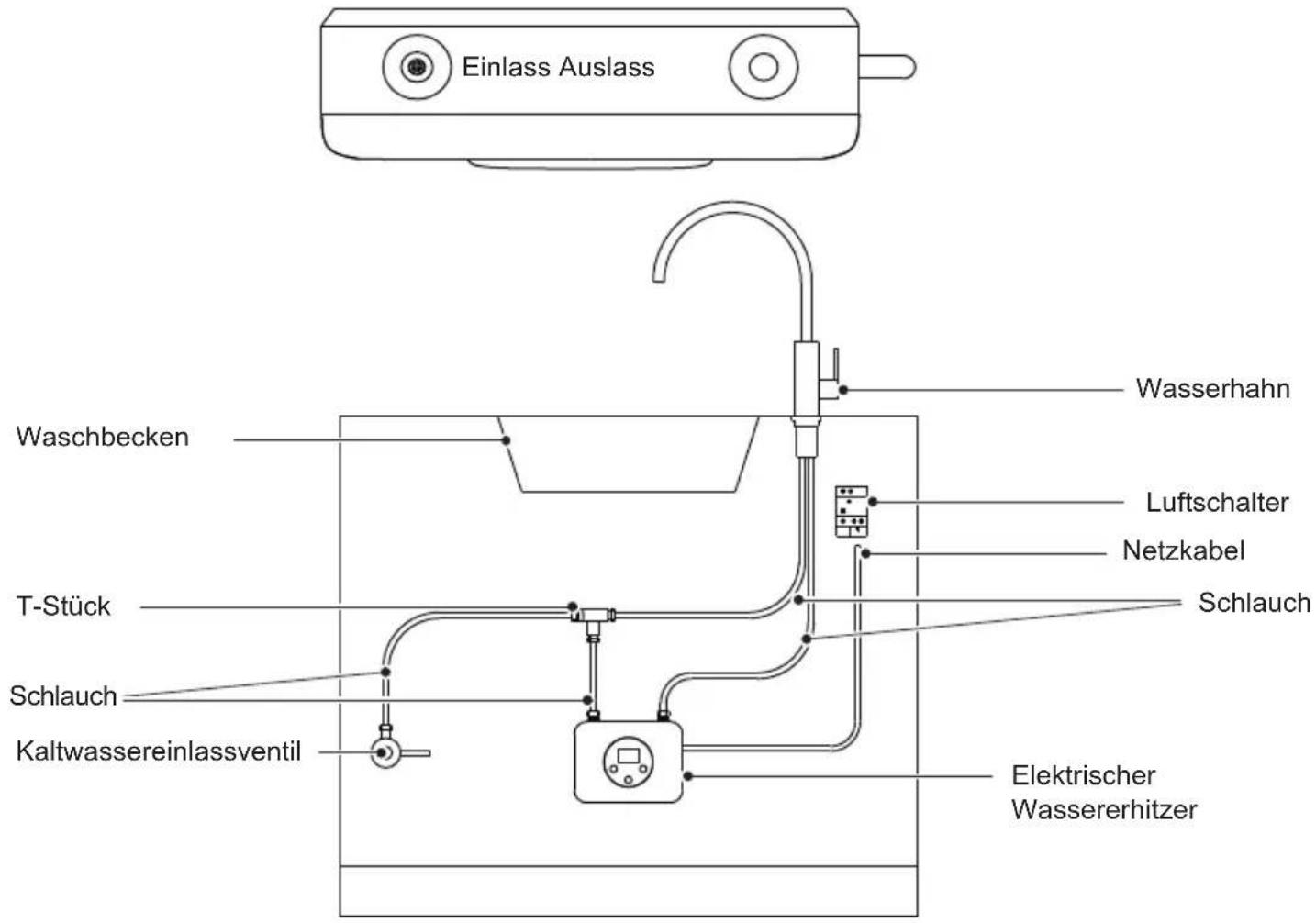

Rohrverbindung

1. Legen Sie eine Dichtung auf die Wassereinlassverbindung des Wassererhitzers.
2. Legen Sie eine Dichtung auf den Wasserauslassanschluss des Wassererhitzers und verbinden Sie die Schlauchbaugruppe des Wasserhahns wie in der Abbildung gezeigt.

Einlass Auslass Wasserhahn Waschbecken Luftschalter Netzkabel T-Stück Schlauch Schlauch Kaltwassereinlassventil Elektrischer Wassererhitzer

Hinweis

Der blaue Marker steht für Wassereinlass, der rote Marker steht für Wasserauslass. Üben Sie nicht zu viel Kraft aus, um den Wassererhitzer nicht zu beschädigen.

Netzkabelinstallation

1. Stromversorgung abschalten.
2. Schließen Sie die Stromleitung an den Luftschalter mit Schutz gegen Auslaufen an und achten Sie auf die Schraube, die festgezogen, aber nicht gelöst werden muss, sonst kann es zu einem Brand kommen (rot oder braun ist die Leitung L, blau ist die Nullleitung N, und gelb oder grün ist die Erdungsleitung E.)

Wasserversorgung

Nachdem alle Rohrverbindung abgeschlossen sind, öffnen Sie das Wassereinlassventil des Produkts und versorgen Sie das Gerät mit Wasser, um die Luft im Inneren abzuleiten, bis stabiler Wasserfluss aus dem Wasserhahn kommt. Überprüfen Sie, ob es an den Verbindungen zu Undichtigkeiten kommt. Wenn ja, prüfen Sie, ob die Verbindungsteile festgezogen sind, und versorgen Sie dann das Wasser wieder.

BEDIENUNGSANLEITUNG

Verwendungsmethoden

1. Damit der Wassererhitzer automatisch funktioniert, sollte der Wasserdruck am Einlass nicht weniger als 0,03MPa betragen und der Wasserdurchfluss nicht weniger als
   2.1,5L/min.

Der Wassererhitzer beginnt zu arbeiten, nachdem das Auslassventil und der Netzschalter eingeschaltet sind. Der Wassererhitzer stoppt jedoch, nachdem das Ventil und der Netzschalter ausgeschaltet sind. Wir können die Wassertemperatur am Auslass durch die Einstellung des Ventils ändern.

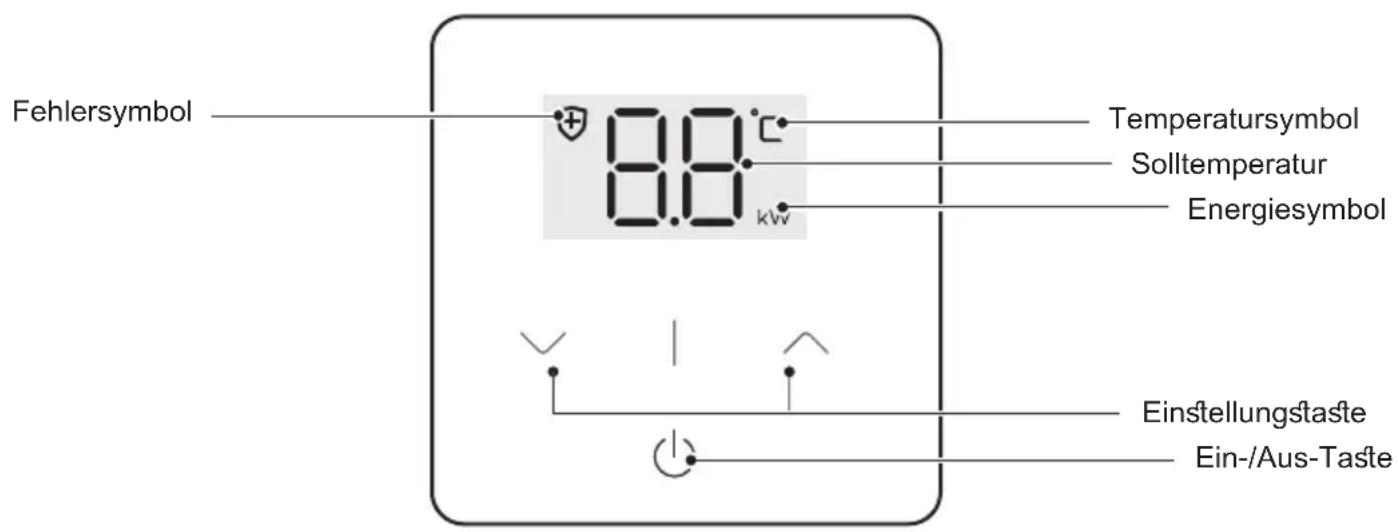

Bedienoberfläche

Fehlersymbol 8.8 kW Temperatursymbol Solltemperatur Energiesymbol Einstellungstaste Ein-/Aus-Taste

Bedienungsanleitungen

1. Ein/Aus:

Nach dem Einschalten der Stromversorgung drücken Sie die Ein/Aus-Taste, um das Gerät zu starten und herunterzufahren.

2. Solltemperatur

Wenn das Gerät eingeschaltet ist, drücken Sie die Einstellungstaste, um die Temperatur anzupassen, Mit jedem Klick erhöht oder verringert sich die Solltemperatur um 1° C und der Bereich der Temperatureinstellung ist: 30-48° C. Wenn innerhalb von 5 Sekunden keine Bedienung erfolgt, wird das Einstellungsergebnis automatisch bestätigt und das System geht in den Arbeitszustand über.

3. Durchflusseinstellung

Regulieren Sie das Durchflussregelventil auf der linken Seite der Maschine, um den Wasserzufluss zu regulieren, damit der Durchfluss begrenzt wird und die

Auslaufwassertemperatur die eingestellten Temperaturanforderungen erfüllen kann.

Betriebsmethode: Einen Schlitzschraubendreher in das Loch des Regelventils auf der linken

Seite der Maschine einführen und entgegen dem Uhrzeigersinn drehen. Je größer der

Drehwinkel ist, desto kleiner ist der Durchfluss. (der maximale Drehwinkel beträgt 90°.)

MAX MIN

Hinweis

Die werkseitige Standardeinstellung ist auf der maximalen Position

4. Erdungsanzeige

Wenn das Symbol leuchtet, bedeutet das, dass das Gerät keine potenziellen Sicherheitsrisiken aufweist und sicher verwendet werden kann; Wenn das Symbol einmal pro Sekunde blinkt, deutet dies darauf hin, dass der Erdungsdraht nicht angeschlossen oder schlecht verbunden ist.

5. Fehleranzeige

Wenn das Fehlersymbol leuchtet, bedeutet dies, dass das Gerät keinen Fehler hat und normal verwendet werden kann. Wenn das Symbol einmal pro Sekunde blinkt, bedeutet das, dass das Gerät einen Fehler hat und nicht verwendet werden kann, daher ist eine Reparatur notwendig.

Andere Funktionen

1. Die Heizfunktion ein- und ausschalten: Im Standby-Modus ist das "Sicherheitssymbol" aktiviert, das die Heizung ein- und ausschalten und die Wassertemperatur einstellen kann. Wenn die Heizung nicht innerhalb von 5 Minuten gestartet wird, zeigt der Bildschirm nur das "Sicherheitssymbol" und das "Erdungssymbol" an.

(1) Heizfunktion starten: nur mit dem Durchflusssensor zu erkennen. Wenn der erkannte Durchfluss größer als 1,5 L/min ist, beginnt der Wassererhitzer zu arbeiten und betritt den Heizungszustand. Zu diesem Zeitpunkt ist das Symbol "°C" an Heizfunktion ausschalten: Nur mit dem Durchflusssensor erkennen. Wenn der erkannte
(2) Wasserdurchfluss weniger als 0,8L/min beträgt, hört der Wassererhitzer auf zu heizen und das Symbol "°C" verschwindet. Der Wassererhitzer befindet sich im Standby-Modus. Wenn die Heizung nicht innerhalb von 5 Minuten neu gestartet wird, ist der Bildschirm aus und es bleiben nur das 'Sicherheitssymbol' und das 'Erdungssymbol' übrig.

1. Erdungserkennungsfunktion: Im Standby-Modus an, ob der Wassererhitzer an die Erdung angeschlossen ist, erinnern

(1) Normale Verbindung: wenn der Wassererhitzer mit dem Erdungskabel verbunden ist, leuchtet das "Erdungserkennung"-Symbol auf

(2) Nicht normal verbunden: wenn das Erdungskabel des Wassererhitzers und das Erdungskabel des Hauses nicht normal verbunden sind, blinkt das "Erdungserkennung"-Symbol jede Sekunde

1. Temperatureinstellfunktion: Die Standardanfangseinstellungstemperatur des Wassererhitzers beträgt 38 °C, die durch Drücken der Taste eingestellt werden kann, um die Zieltemperatur des Auslaufwassers festzulegen. Der zulässige Temperaturbereich beträgt 30 °C - 48 °C.

Hinweis

Beim vollleistungsheizen, wenn der Unterschied zwischen der Auslaufwassertemperatur und der Solltemperatur mehr als 2 °C beträgt, blinken das "°C"-Symbol und die Solltemperatur einmal pro Sekunde, um den Benutzer daran zu erinnern, den Durchfluss zu reduzieren.

1. Funktion der konstanten Temperatur: Der Wassererhitzer verfolgt die Einlasstemperatur und den Einlassdurchfluss und berechnet automatisch die Ausgangsleistung, um sicherzustellen, dass die Auslasstemperatur im Bereich nahe der eingestellten Temperatur stabil bleibt

2. Fehlerschutzfunktion: Im Standby-Zustand prüfen Sie die Qualität der Hardware wie Einlass- und Auslasstemperatursensoren

(1) Funktion zur Erkennung des Auslaufwassertemperatursensor: Wenn der Auslaufwassertemperatursensor als unterbrochen oder kurzgeschlossen erkannt wird, blinkt das "Solltemperatur"-Symbol auf dem Bildschirm (einmal pro Sekunde), um E1 anzuzeigen, was bedeutet, dass nicht geheizt werden kann und Wartung erforderlich ist.

(2) Funktion zur Erkennung des Einlasstemperatursensors: Wenn der Einlasstemperatursensor als kurzgeschlossen oder unterbrochen erkannt wird, blinkt das "Solltemperatur"-Symbol auf dem Bildschirm (einmal pro Sekunde), um E2 anzuzeigen, was bedeutet, dass nicht geheizt werden kann und Wartung erforderlich ist.

(3)Übertemperaturschutzfunktion: Wenn die Auslasstemperatur 85 °C überschreitet, wird das Relais getrennt und es wird nicht mehr gearbeitet. Der Bildschirm zeigt E3 an (blinkt einmal pro Sekunde). Nach Behebung des Fehlers kann es nach dem Ausschalten wiederhergestellt werden

REINIGUNG UND WARTUNG

- Dieser elektrische Wassererhitzer sollte an einem Ort ohne Sonnenlicht oder Regen installiert werden. Bitte trennen Sie die Stromversorgung, wenn es längere Zeit nicht benutzt wird.

- Wenn das Gerät längere Zeit nicht verwendet wurde, prüfen Sie den Wassererhitzer bitte vor der erneuten Verwendung. Stellen Sie sicher, dass kein Schmutz in der Wasserzuführung, dem Wasserauslassschlauch und dem Sprühkopf vorhanden ist. Schalten Sie den Strom erst ein, wenn der Wasserfluss stabil geworden ist.

- Sprühen Sie kein Wasser direkt auf den Schalter oder das Gehäuse des Heizgeräts, um Feuchtigkeit zu vermeiden.

- Bitte unterbrechen Sie die Stromzufuhr bei Gewitter und Regen, um Schäden am Wassererhitzer zu vermeiden.

- Überprüfen Sie die Anschlussklemmen des Netzkabels regelmäßig, um sicherzustellen, dass sie in gutem Zustand und zuverlässig verbunden sind, keine Überhitzung vorliegt und die Erdung sicher ist.

- Es wird empfohlen, den Wassererhitzer und den Sprühkopf häufig zu reinigen. Nach dem Schließen des Ventils und dem Ausschalten des Stroms wischen Sie den gesamten Schmutz mit einem sauberen Tuch ab. Falls erforderlich, kann die äußere Schale ebenfalls gewaschen werden. Sie müssen jedoch das Gehäuse nach der Reinigung trocken wischen. Wenn der Wasserfluss nicht glatt ist, bitte lösen Sie die Schrauben, um den Sprühkopf und den Filter im Wassererhitzer zu reinigen.

ERKLÄRUNG:

Dieser Wassererhitzer darf nur von autorisierten Technikern gewartet werden. Falsche Installation und Verwendungsmethoden können zu schweren Verletzungen oder Sachschäden führen.

FEHLERBEHEBUNG

	GRÜNDE VORSCHLÄGESYMPTOME
Stecker eingesteckt, aber kein Display auf dem Bildschirm	Stromausfall	Überprüfen, ob ein Stromausfall vorliegt
	Aktion des Hochtemperaturschutzes	Fachleute zur Reparatur informieren
	Leiterplattenfehler	Fachleute zur Reparatur informieren
Anzeige E1	Wasseraustrittstemperatursens or Kurzschluss oder Unterbrechungsfehler	Den Auslaufwassertempera-tursensor ersetzen
Anzeige E2	Eingangswassertemperatursens or Kurzschluss oder Unterbrechung	Wassereintrittstemperatur sensor ersetzen
Anzeige E3	Wenn die Auslaufwassertemperatur 85 °C überschreitet, wird dies als trockener Brennfehler definiert	Fachleute zur Reparatur informieren
Niedrige Temperatur oder niedrige Wasserausgabe	Die aktuelle Solltemperatur ist niedrig	Temperatur höher einstellen
	Nicht eingeschaltet	Starttaste drücken, um die Maschine zu starten
Kein warmes Wasser aus dem Warmwasserauslauf	Wasserausfall	Warten auf normale Wasserversorgung
	Wasserdruck zu niedrig	Verwenden, wenn der Wasserdruck steigt
	Einlassventil nicht geöffnet	Öffnen Sie das Wassereinlassventil
Das Sicherheitssymbol blinkt	Schlechter Kontakt der Erdungslei-tung	Sofort aufhören zu benutzen und Fachreparaturpersonal informieren
	Elektrischer Wassererhitzer ist nicht zuverlässig geerdet
Die Auslaufwassertemperatur ist instabil, manchmal kalt und manchmal heiß	Der Wasserdruck ist instabil, und der Wasserfluss schwankt	Nach Stabilisierung des Wasserflusses verwenden
	Fehler der Hauptsteuerplatine	Fachreparaturpersonal informieren, um zu reparieren
Wassererhitzer startet das Heizen nicht	Einfließender Wasserfluss ist kleiner als Startdurchfluss (1,5 l/min)	Eingangsfluss erhöhen
	Blockierter Durchflusssensor	Vor dem Gebrauch einige Minuten rückspülen; das Fachpersonal informieren, um die Verunreinigungen im Durchflusssensor zu reinigen
