BEDIENUNGSANLEITUNG Safety London Osann

Vielen Dank, dass Sie sich für unseren Kinderautositz entschieden haben. Wenn Sie Hilfe zu diesem Produkt benötigen, wenden Sie sich bitte an unseren Kundendienst.

ANWENDUNG

• Dieses Produkt ist geeignet für Kinder mit einer Körpergröße von 40 bis 150 cm.
• Beim Einbau rückwärtsgerichtet von 40 bis 105 cm Körpergröße (max. 18 kg) wird der Kinderautositz mit dem 3-Punkt-Gurt des Autos installiert. Das Kind wird mit dem 5-Punkt-Gurt des Kinderautositzes angeschnallt.
• Beim Einbau vorwärtsgerichtet von 100 bis 150 cm Körpergröße wird das Kind zusammen mit dem Kinderautositz mit dem 3-Punkt-Gurt des Autos angeschnallt.

EXTREME GEFAHR

Es wird empfohlen, den Kinderautositz auf dem Rücksitz des Fahrzeugs zu installieren. Befestigen Sie den Kinderautositz für die rückwärtsgerichtete Nutzung in der Größenklasse 40 bis 105 cm NICHT auf dem Vordersitz, wo sich ein Airbag befi ndet. Es sei denn, der Airbag kann deaktiviert werden. Lesen Sie diesbezüglich in der Betriebsanleitung des Fahrzeugs nach.

HINWEIS

HINWEIS (40–105 cm):

Dies ist ein gurtgesichertes verbessertes Kinderrückhaltesystem der Kategorie „universal“. Es ist nach der UN-Regelung Nr. 129 zur Verwendung hauptsächlich auf Fahrzeugsitzen genehmigt worden, die gemäß den Angaben des Fahrzeugherstellers im Fahrzeughandbuch für verbessert Rückhaltesysteme der Kategorie „universal“ geeignet sind. Im Zweifelsfall kann der Hersteller des verbesserten Kinderrückhaltesystems oder der Einzelhändler befragt werden.

HINWEIS (100–150cm):

Dies ist eine optimierte i-Size Kindersitzerhöhung. Es ist nach der Regelung Nr. 129 für die Verwendung in erster Linie auf „i-Size-Sitzplätzen“ zugelassen, die von den Fahrzeugherstellern in der Gebrauchsanweisung des Fahrzeugs angegeben sind. Wenden Sie sich im Zweifelsfall entweder an den Hersteller des erweiterten Kinderrückhaltesystems oder an den Händler.

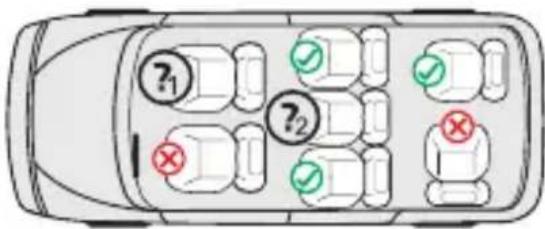

WICHTIG

VERWENDEN SIE DEN KINDERAUTOSITZ NICHT IN FAHRTRICHTUNG, BEVOR DAS ALTER DES KINDES 3 JAHRE NICHT ÜBERSCHRITTEN HAT.

1.: Nur wenn mindestens ein 3-Punkt-Gurt des Autos vorhanden ist. Bei rückwärtsgerichteter Nutzung zusätzlich nur, wenn der Airbag deaktiviert werden kann.

2.: Nur wenn mindestens ein 3-Punkt-Gurt des Autos vorhanden ist.

Die folgende Tabelle enthält Informationen über die Befestigungsvorrichtungen und -methoden:

Größen-klasse	Einbau-richtung	Installation Typ		Sicherung des Kindes
40–105 cm	Rückwärts-gerichtet	3-Punkt-Gurt des Autos	Universal belted	5-Punkt-Gurt des Kinder-autositzes
100–150 cm	Vorwärts-gerichtet	3-Punkt-Gurt des Autos	i-Size Booster seat	3-Punkt-Gurt des Autos

WARNUNG

• Bitte lesen Sie diese Anleitung vor der Verwendung sorgfältig durch, um die Sicherheit Ihres Kindes zu gewährleisten. Bewahren Sie die Anleitung auf. Die Nichtbeachtung der Anweisungen in diesem Handbuch kann zu schweren Verletzungen Ihres Kindes führen.
• Der Kindersitz kann mit dem eigenen 5-Punkt-Gurtsystem nur für Kinder unter einem Körpergewicht von 18 kg und einer Körpergröße bis 105 cm verwendet werden.
• Der Kindersitz kann NICHT mit dem 5-Punkt-Gurtsystem für Kinder über einem Körpergewicht von 18 kg und einer Körpergröße von über 105 cm verwendet werden.
• Verwenden Sie keine anderen tragenden Berührungspunkte als diejenigen, die in der Anleitung beschrieben und in dem Kinderrückhaltesystem gekennzeichnet sind.
• Verwenden Sie diesen Kinderautositz nicht zu Hause. Er wurde ausschließlich für den Gebrauch in einem Auto konzipiert.
• Lassen Sie Ihr Kind zu keiner Zeit unbeaufsichtigt in dem Sitz.
• Stellen Sie den rückwärtsgerichteten Kinderautositz nicht auf einen Vordersitz mit aktiviertem Airbag. Dies kann zu schweren Verletzungen oder Tod führen.
• Der Kindersitz muss ausgetauscht werden, wenn er bei einem Unfall starken Belastungen ausgesetzt war.
• Aus Sicherheitsgründen muss der Kinderautositz auch dann im Fahrzeug befestigt sein, wenn sich kein Kind im Kinderautositz befi ndet.
• Stellen Sie immer sicher, dass alle Gurte, die den Kinderautositz am Fahrzeug halten, festsitzen und alle Gurte, die das Kind zurückhalten, an den Körper des Kindes angepasst sind. Stellen Sie zudem sicher, dass die Gurte nicht verdreht sind.
• Gepäckstücke oder andere Gegenstände, die im Falle eines Zusammenstoßes Verletzungen verursachen können, müssen ordnungsgemäß gesichert werden.
• Steife Gegenstände und Kunststoffteile eines Kinderrückhaltesystems müssen so platziert und installiert sein, dass sie nicht von einem beweglichen Sitz oder einer Fahrzeugtür eingeklemmt werden können.
• Es ist wichtig, dass tiefsitzende Gurte das Becken des Kindes fest fi xieren. Um das Sturzrisiko zu vermeiden, sollte Ihr Kind immer angeschnallt sein.
• Es ist gefährlich, ohne Zustimmung der zuständigen Instanz Änderungen oder Ergänzungen am Produkt vorzunehmen. Die Nichtbeachtung der Installationsanweisungen des Herstellers des Kinderrückhaltesystems birgt ebenfalls Gefahren für die Sicherheit Ihres Kindes.
• Dieser Kindersitz wurde für Kinder mit einer maximalen Körpergröße von 150 cm konzipiert. Überlasten Sie niemals den Kindersitz, indem Sie mehr als ein Kind oder zusätzliche Lasten darin transportieren.
• Die Kinderrückhalteeinrichtung darf nicht ohne den Sitzbezug verwendet werden.
• Der Sitzbezug darf nicht durch einen anderen als den vom Hersteller empfohlenen ersetzt werden, da dieser Sitzbezug ein fester Bestandteil der Rückhalteleistung ist.

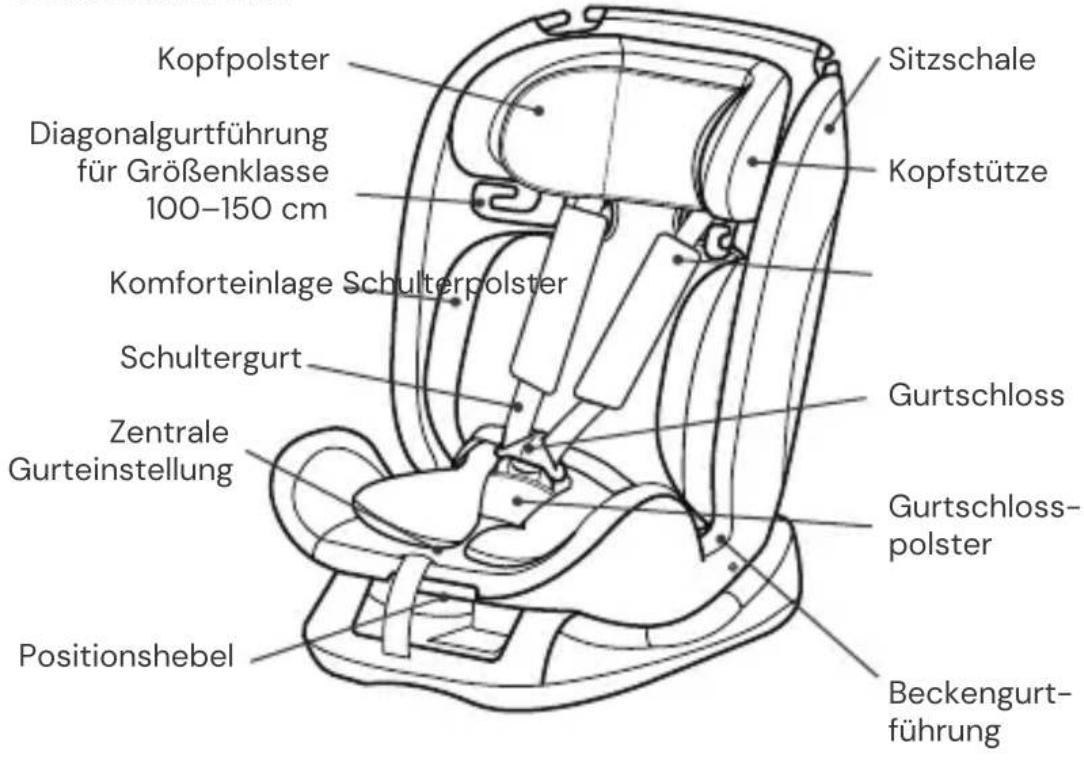

SITZTEILE

Vorderansicht

Kopfpolster Diagonalgurtführung für Größenklasse 100-150 cm Komforteinlage Schulterpolster Schultergurt Zentrale Gurteinstellung Positionshebel Sitzschale Kopfstütze Gurtschloss Gurtschloss-polster Beckengurt-führung

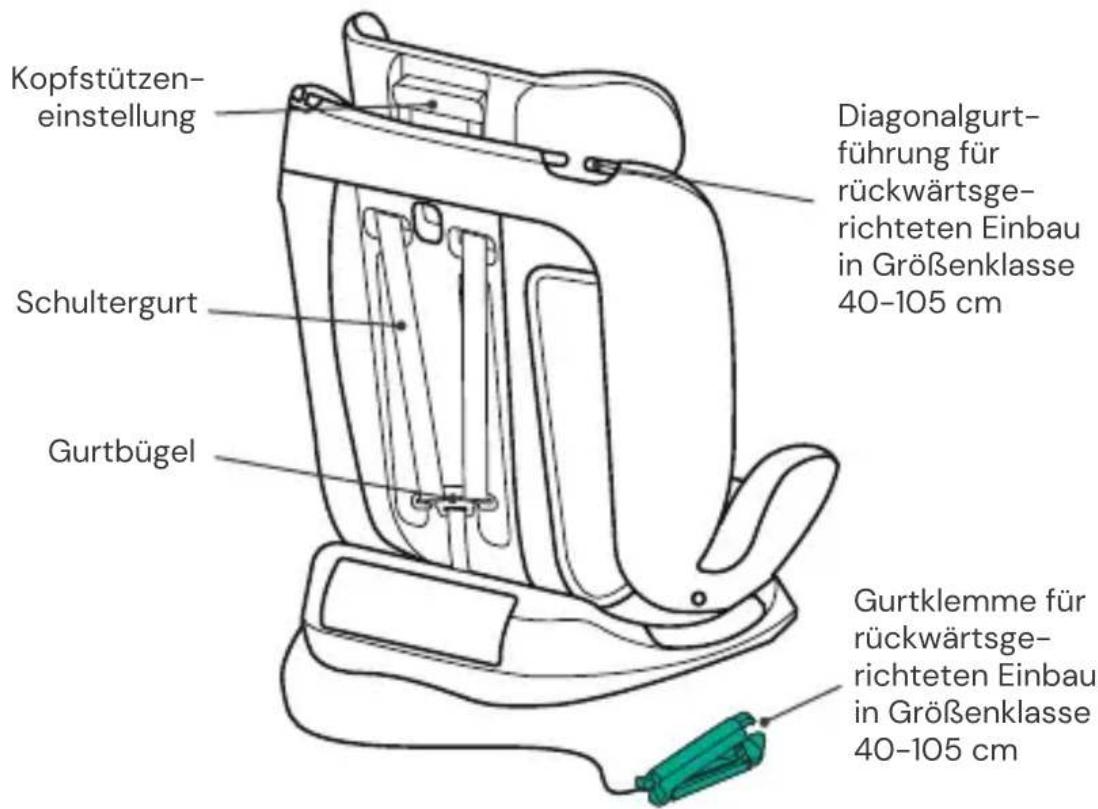

Rückansicht

Kopfstützen- einstellung Schultergurt Gurtbügel Diagonalgurt- führung für rückwärtsge- richteten Einbau in Größenklasse 40-105 cm Gurtklemme für rückwärtsge- richteten Einbau in Größenklasse 40-105 cm

REINIGUNG

Um eine lange Nutzungsdauer Ihres Kinderautositzes zu gewährleisten, verwenden Sie keine Lösungs mittel, Scheuermittel oder aggressive Reinigungsmittel zur Reinigung des Kinderautositzes. Überprüfen Sie nach jedem Waschgang die Beständigkeit des Stoffes und der Nähte. Beim Waschen des Stoffs sind die Anweisungen auf dem Etikett (siehe unten) sorgfältig zu befolgen.

Waschen bei 30 °C, Schonwaschgang

NICHT bügeln

NICHT bleichen

NICHT chemisch reinigen

Trommeltrocknen bei niedriger Temperatur

INSTANDHALTUNG

Überprüfen Sie regelmäßig den Zustand des Produkts auf mögliche Schäden. Im Schadensfall darf der Kinderautositz nicht mehr verwendet werden und ist außerhalb der Reichweite von Kindern aufzubewahren.

Bei Fragen und Problemen wenden Sie sich bitte an den Osann Kundendienst unter [phone].

VERWENDUNG DES KINDERAUTOSITZES

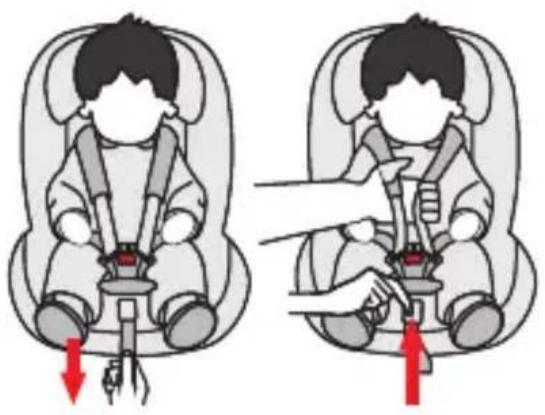

Einstellung des Gurts

• Um den Gurt zu lösen, drücken Sie mit einer Hand den Knopf zur Gurtverstellung im Sitzbereich. Halten Sie das Gurtschloss mit der anderen Hand und lockern Sie die angebrachten Gurte vorsichtig.
• Ziehen Sie an der vorderen Einstelllasche, um die Gurte straffzuziehen. Achten Sie darauf, dass die Riemen nicht verdreht sind.

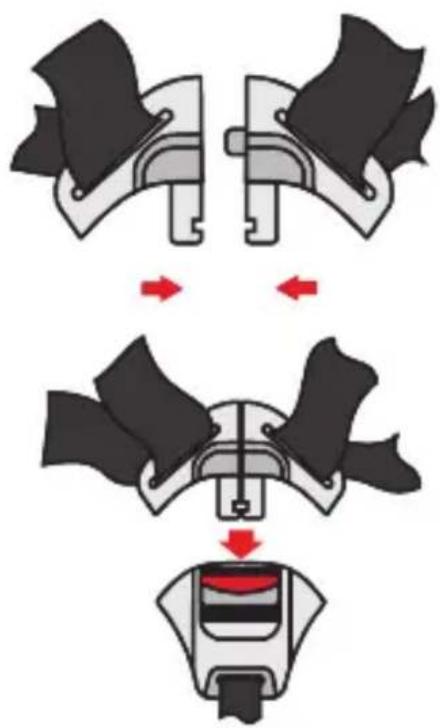

Öffnen/Schließen des Gurts

• Um den Gurt zu entriegeln, drücken Sie den Knopf des Gurtschlosses, ziehen Sie die Schnallenzungen heraus und trennen Sie diese.
• Um den Gurt zu verriegeln, verbinden Sie zuerst die beiden Schnallenzungen und stecken Sie diese zusammen in das Gurtschloss.

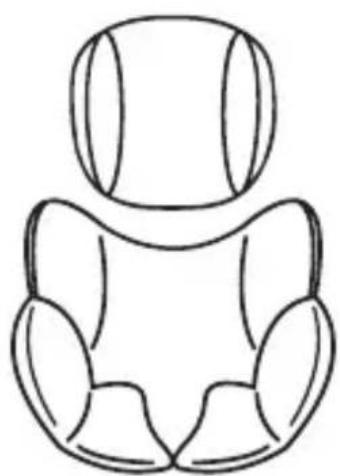

Kopfpolster & Komforteinlage

• Das Kopfpolster und die Komforteinlage sind für Babys mit einer Körpergröße von 40–75 cm vorgesehen.
• Bitte entnehmen Sie beide Einlagen, sobald Ihr Kind die genannte Körpergröße überschritten hat.

VERWENDUNG DES KINDERAUTOSITZES

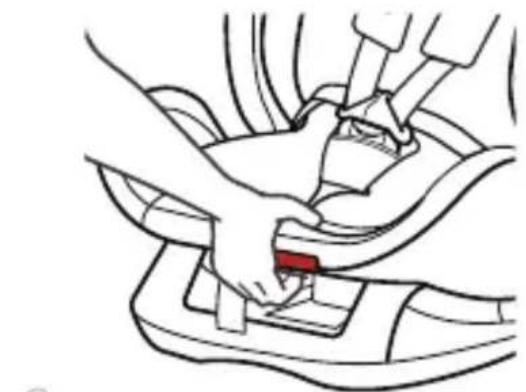

Einstellen des Neigungswinkels des Kinderautositzes

• Betätigen Sie mit einer Hand den Positionshebel an der unteren Vorderseite der Sitzschale.
• Halten Sie mit der anderen Hand die Sitzschale und stellen Sie den Winkel ein.

Folgende Sitzpositionen sind möglich: (Bitte Label am Kindersitz beachten)

Rückwärtsgerichtet, Körpergröße 40–105 cm, 1 Position (R)

Vorwärtsgerichtet, Körpergröße 100–150 cm, mind. 3 Jahre alt, 3 Positionen (1–3)

Nur rückwärts- gerichtet (Beispielabbil- dung)

Nur vorwärts- gerichtet (Beispielabbil- dung)

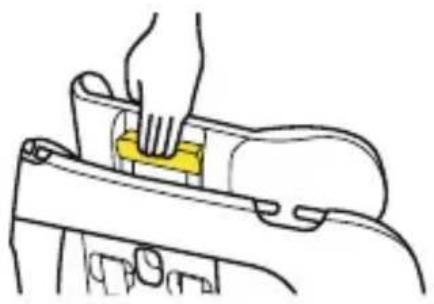

Einstellung der Kopfstütze

• Lösen Sie den Gurt und ziehen Sie den Hebel zur Einstellung der Kopfstütze auf der Rückseite des Kinderautositzes. Bewegen Sie die Kopfstütze, bis sie in der richtigen Höhe einrastet.
• Achten Sie darauf, dass die Schultergurte knapp über den Schultern Ihres Kindes aus dem Kinderautositz geführt werden.
• Lassen Sie den Hebel los und stellen Sie sicher, dass die Kopfstütze eingerastet ist.

Ausbauen des 5-Punkt-Gurts für Größenklasse 100–150 cm

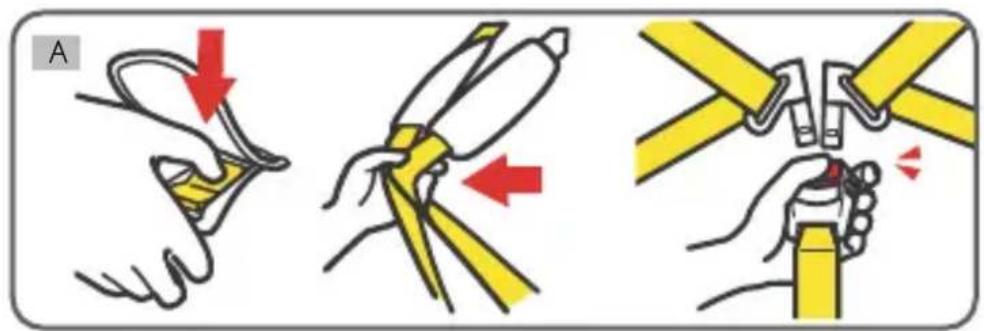

• Lösen Sie den Gurt und öffnen Sie das Gurtschloss (Abb. A).
• Entfernen Sie das Gurtschlosspolster und bewahren Sie dieses für einen späteren Gebrauch gut auf.

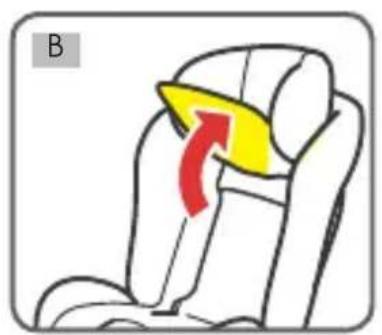

• Klappen Sie den unteren Bereich des Sitzbezugs der Kopfstütze nach oben hin weg (Abb. B), sowie den unteren Bereich des Sitzbezugs der Rückenlehne nach vorne (Abb. C).
• Verstauen Sie die Schultergurte samt Schulterpolstern und Gurtzungen hinter dem Sitzbezug im Rückenbereich (Abb. D).
• Fädeln Sie das Gurtschloss durch den Schlitz im Sitzbezug und verstauen Sie dieses in der dafür vorgesehenen Öffnung im Sitzbereich (Abb. E).

A

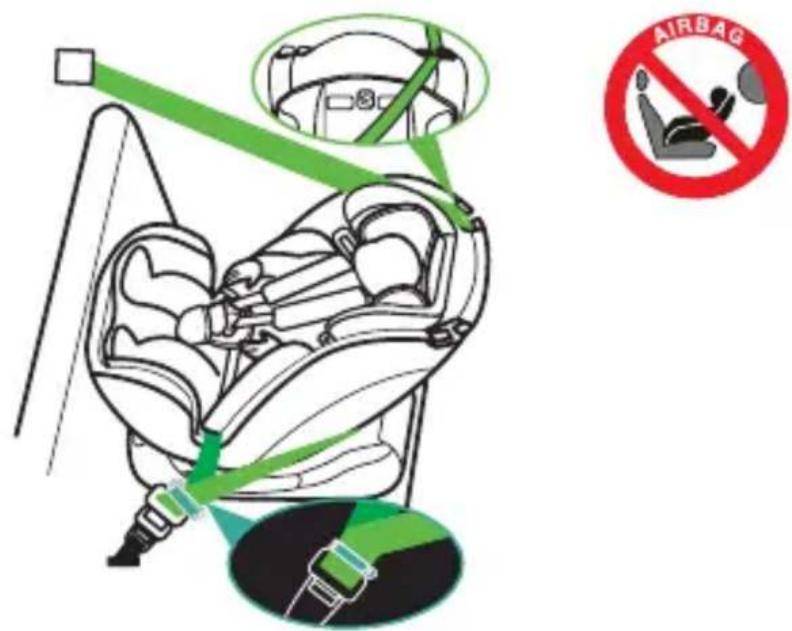

EINBAU DES KINDERAUTOSITZES

1) Größenklasse 40–105 cm, max. 18 kg, rückwärtsgerichtet

AIRBAG

1. Stellen Sie die Sitzposition des Kinderautositzes auf die Position R ein.

2. Stellen Sie den Kinderautositz auf Ihren Autositz, sodass die Blickrichtung des Kindes entgegen der Fahrtrichtung ist.

3.Schieben Sie den Kinderautositz fest an die Rückenlehne des Autositzes.

1. Öffnen Sie das 5-Punkt-Gurtsystem des Kinderautositzes und entfernen Sie die Komforteinlage samt Kopfpolster.

2. Ziehen Sie den 3-Punkt-Gurt des Autos auf die maximale Länge aus und führen Sie den Beckengurt durch die seitlichen Führungen am Kinderautositz von der einen auf die andere Seite durch und schließen Sie die Schnalle vom 3-Punkt-Gurt bis diese hörbar einrastet. Der Beckengurt verläuft auf der Sitzfl äche zwischen den Schultergurten und dem Gurtschloss.

3. Setzen Sie jetzt wieder die Komforteinlage samt Kopfpolster in den Kinderautositz ein.

4. Führen Sie den Diagonalgurt an der Außenschale vom Kinderautositz entlang. Fädeln Sie den Diagonalgurt durch die Gurtführung oben an der Sitzschale. Nutzen Sie hierzu jeweils immer die Gurtführung, welche sich an der Kindersitzseite Richtung Autotür befi ndet.

5. Ziehen Sie so fest wie möglich am Diagonalgurt, bis der gesamte 3-Punkt-Gurt gestrafft ist und der Kinderautositz stabil steht. Achten Sie darauf, dass die Gurte nicht verdreht sind.

6. Nehmen Sie nun die grüne Gurtklemme und öffnen Sie diese. Befestigen Sie die Gurtklemme um den Diagonal- sowie Beckengurt, möglichst nah am Gurtschloss des 3-Punkt-Gurtes.

7. Setzen Sie Ihr Kind in den Kinderautositz.

8. Stellen Sie die Höhe der Kopfstütze so ein, dass die Schultergurte sich auf der Höhe der Schultern Ihres Kindes befinden.

12.Schließen Sie die Gurtschnalle wieder, bis ein Klicken zu hören ist.

1. Ziehen Sie an der vorderen Einstellasche, um die Gurte straffzuziehen. Achten Sie darauf, dass die Gurte nicht verdreht sind.

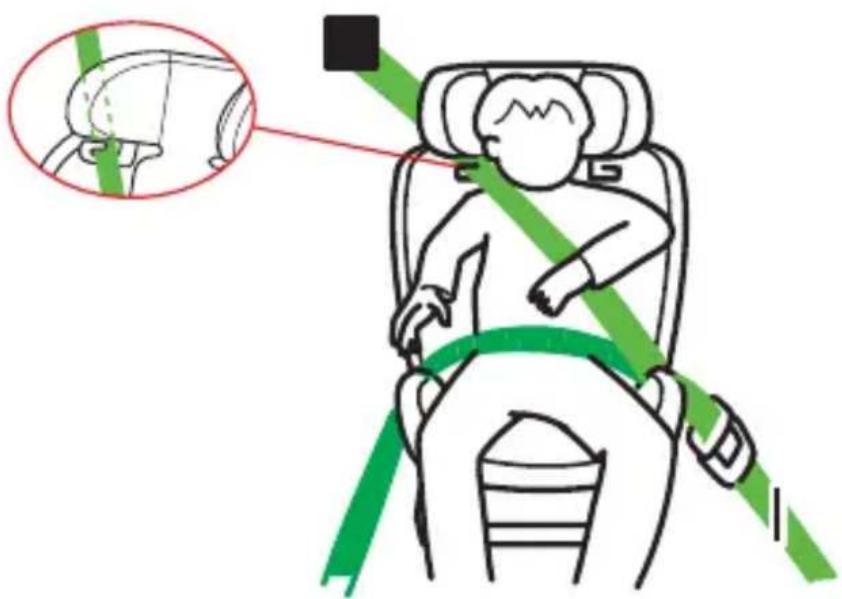

2) Größenklasse 100–150 cm, vorwärtsgerichtet

1. Der 5-Punkt-Gurt des Kinderautositzes muss wie zuvorgehend beschrieben verstaut werden. Dieser wird in dieser Größenklasse nicht benötigt.

2. Der Kinderautositz wird in dieser Größenklasse vorwärtsgerichtet genutzt und verfügt über 3 Sitzpositionen.

3. Schieben Sie den Kinderautositz fest an die Rückenlehne des Autositzes.

4. Fädeln Sie den Diagonalgurt des 3-Punkt-Gurtes des Pkws durch die Diagonalgurtführung an der Kopstütze des Kinderautositzes.

5. Setzen Sie Ihr Kind in den Kinderautositz.

6. Stellen Sie die Höhe der Kopfstütze so ein, dass der Kopf des Kindes vollständig in der Kopfstütze liegt und der Diagonalgurt durch die Gurtführung auf Höhe der Schultern des Kindes herauskommt.

7. Schließen Sie die Gurtschnalle des 3-Punkt-Gurts, bis ein Klicken zu hören ist.

8. Ziehen Sie am Diagonalgurt, um diesen straff zu ziehen. Achten Sie darauf, dass die Gurte nicht verdreht sind.

9. Achten Sie darauf, dass die Gurte entlang der grünen Markierungen im Beckenbereich verlaufen.
