BEDIENUNGSANLEITUNG 79416 Sthor

DE ELEKTRISCHE HOBELMASCHINE

RU ЭЛЕКТРОРУБАНОК

UA ЕЛЕКТРОРУБАНОК

LT ELEKTRINIS OBLIUS

LV ELEKTROËVELE

CZ ELEKTRICKÝ HOBLÍK

SK ELEKTRICKÝ OREZÁVAČ

HU ELEKTROMOS GYALUGÉP

RO RINDEA ELECTRICA

ES CEPILLO ELECTRICO

FR RABOT ÉLECTRIQUE

IT PIALLA ELETTRICA

NL ELEKTRISCHE SCHAAF MACHINE

GR НЛЕКТРИКН ПЛАНН

Nennumdrehungsgeschwindigkeit

Номинальные обороты

Номінальні оберти

Zweite Klasse der elektrischen Sicherheit

Bedienungsanleitung durchgelesen

Tragen Sie Gehörschutz

Schutzhandschuhe verwenden

Dieses Symbol weist darauf hin, dass Elektro- und Elektronik-Altgeräte (einschließlich Batterien und Akkumulatoren) nicht zusammen mit anderen Abfällen entsorgt werden dürfen. Altgeräte sollten getrennt gesammelt und bei einer Sammelstelle abgegeben werden, um deren Recycling und Verwertung zu gewährleisten und so die Abfallmenge und die Nutzung natürlicher Ressourcen zu reduzieren. Die unkontrollierte Freisetzung gefährlicher Stoffe, die in Elektro- und Elektronikgeräten enthalten sind, kann eine Gefahr für die menschliche Gesundheit darstellen und negative Auswirkungen auf die Umwelt haben. Der Haushalt spielt eine wichtige Rolle bei der Wiederverwendung und Verwertung, einschließlich des Recyclings von Altgeräten. Weitere Informationen zu den geeigneten Recyclingverfahren erhalten Sie bei den örtlichen Behörden oder Ihrem Händler.

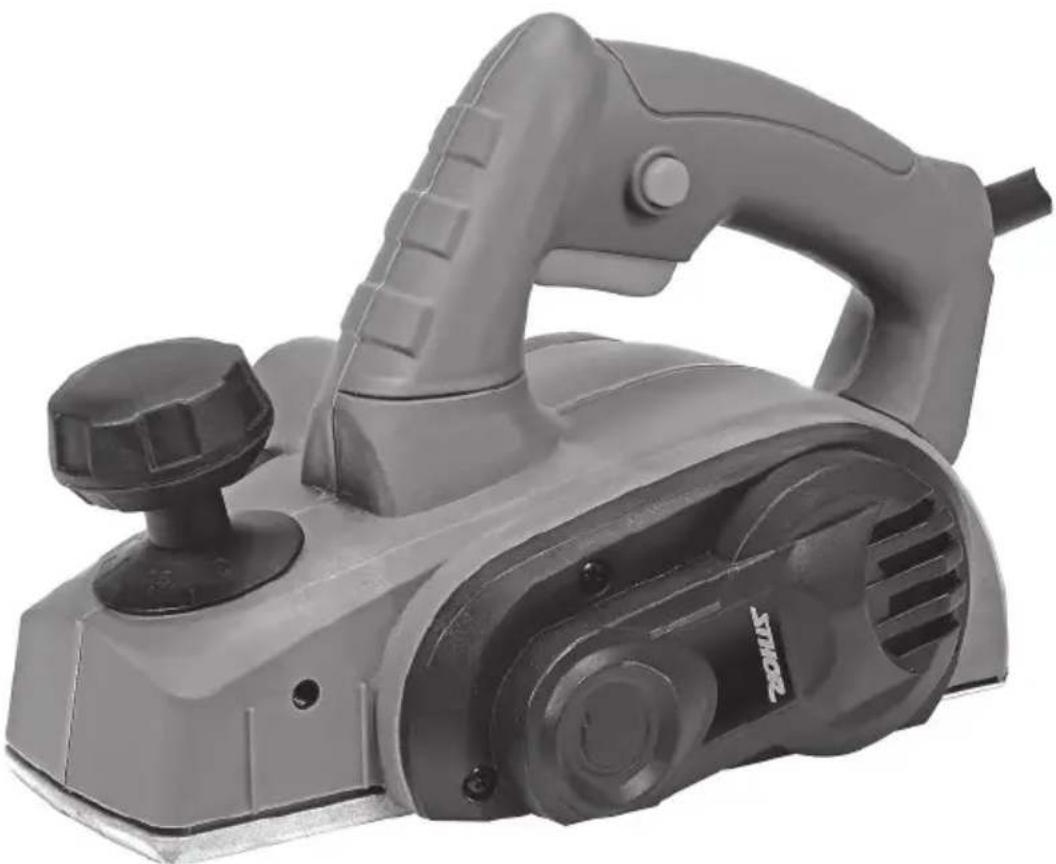

Der Handelektrohobel für Holz ist ein gewöhnliches Elektrowerkzeug, der II. Isolationsklasse, das zum Hobeln, Anfasen von Kanten und Hobeln von Spantformen in das Holz bzw. holzähnliches Material bestimmt ist. Das Werkzeug besitzt eine Regelung für die Hobeltiefe, eine Führungsschiene sowie einen Stutzen für die Absaugung von Staub und Spänen. In keinem Fall darf das Werkzeug für die Bearbeitung anderer Materialien verwendet werden als Holz. Der richtige, zuverlässige und sichere Funktionsbetrieb des Werkzeuges ist von der entsprechenden Nutzung abhängig, deshalb:

Vor Beginn der Arbeiten mit dieser Anlage ist die komplette Bedienanleitung durchzulesen und einzuhalten.

Für Schäden, die im Ergebnis der Nichteinhaltung der Sicherheitsvorschriften und der Anweisungen der vorliegenden Anleitung auftreten, haftet der Lieferant nicht.

AUSRÜSTUNG

In der fabrikmäßigen Verpackung sollte sich folgendes befi nden::

- Hobel

- Ende des Stutzens für die Staubabsaugung

TECHNISCHE PARAMETER

Parameter Maßeinheit Wert
Katalognummer 79416
Netzspannung [V~] 230
Frequenz [Hz] 50
Nennleistung [W] 600
Umdrehungen (Leerlauf) [min	-1] 16000
Hobeltiefe [mm] 0 - 2
Max. Hobelbreite [mm]	82
Gewicht	[kg]	2,2
Lärmpegel:
Schalldruck	[dB(A)]	83,0 ± 3,0
Schallleistung	[dB(A)]	94,0 ± 3,0
Schwingungspegel	[m/s2]	6,55 ± 1,5
Isolationsklasse		II
Schutzgrad		IP20

ALLGEMEINE SICHERHEITSHINWEISE FÜR ELEKTROWERKZEUGE

Warnung! Alle mit diesem Elektrowerkzeug / dieser Maschine mitgelieferten Sicherheitshinweise, Abbildungen und Spezifikationen gründlich lesen. Bei Nichtbeachten ist elektrischer Schlag, Brand oder ernsthafte Verletzungen nicht auszuschließen.

Alle Warnungen sowie Anleitungen für mögliche Bezugnahme aufbewahren.

Der in den Warnungen verwendete Begriff „Elektrowerkzeug / Maschine“ betrifft alle Werkzeuge / Maschinen mit dem Netz- oder kabellosen Elektroantrieb.

Sicherheit am Arbeitsplatz

Arbeitsplatz gut beleuchtet und sauber halten. Bei Unordnung oder schwacher Beleuchtung kann es zu Unfällen kommen.

Elektrowerkzeuge / Maschinen nicht in einer Umgebung mit erhöhter Explosionsgefahr, mit brennbaren Flüssigkeiten, Gasen oder Dämpfen gebrauchen. Bei Einsatz von Elektrowerkzeugen / Maschinen kann der Funkenflug zr Staub- oder Dampfentzündung führen.

Kinder und Unbefugte fern vom Arbeitsplatz halten. Bei reduzierter Konzentration kann die Kontrolle über das Werkzeug verloren gehen.

Elektrische Sicherheit

Der Stecker des Stromkabels muss für die Steckdose geeignet sein. Stecker niemals modifizieren. Keine Steckeradapter mit geerdeten Elektrowerkzeugen / Maschinen verwenden. Originalstecker, die zur Steckdose passen, minimieren die Gefahr eines möglichen elektrischen Schlages.

Berührung geerdeter Flächen, wie Rohre, Heizkörper, Kühlgeräte, vermeiden. Die Erdung auf den Körper erhöht die Gefahr eines möglichen elektrischen Schlages.

DE

Elektrowerkzeuge / Maschinen gegen direkte Regen- oder Schneeeinwirkung schützen. Dringt Wasser oder Feuchte ins Elektrowerkzeug / die Maschine, erhöht sich die Gefahr eines möglichen elektrischen Schlages.

Stromkabel nicht überlasten. Gerät am Stromkabel werde tragen, noch ziehen, Gerät durch Ziehen des Steckers und nicht des Stromkabels elektrisch abschalten. Kontakt des Stromkabels mit Wärme, Ölen, scharfen Kanten und beweglichen Teilen vermeiden. Ein beschädigtes oder verwirrtes Stromkabel erhöht die Gefahr eines elektrischen Schlages.

Bei der Arbeit im Freien nur Verlängerungskabel für den Einsatz im Freien verwenden. Mit derartigen Verlängerungskabeln wird die Gefahr eines elektrischen Schlages minimiert.

Ist der Einsatz der Elektrowerkzeugen / Maschinen in einer feuchten Umgebung unvermeidbar, sind Stromschutzvorrichtungen zum Schutz gegen die Versorgungsspannung einzusetzen. Dadurch wird die Gefahr eines elektrischen Schlages minimiert.

Persönliche Sicherheit

Immer achtsam bleiben, alle Tätigkeiten vorsichtig durchführen und Zurechnungsfähigkeit bei der Arbeit mit Elektrowerkzeugen / Maschinen behalten. Elektrowerkzeuge / Maschinen bei Müdigkeit oder unter Einfluss von Alkohol, Drogen oder Arzneimitteln nicht bedienen. Nur eine kurze Unachtsamkeit kann bei der Arbeit ernsthafte Körperverletzungen herbeiführen.

Persönliche Schutzausrüstungen verwenden. Schutzbrille immer tragen. Persönliche Schutzausrüstungen, wie Staubschutzmasken, rutschfreies Schutzschuhwerk, Schutzhelme und Gehörschutz, reduzieren die Gefahr ernsthafter Körperverletzungen.

Unerwartete Inbetriebnahme des Gerätes vermeiden. Vor dem Netz- / Akkuanschluss oder Vertragen des Elektrowerkzeuges / der Maschine sicherstellen, dass der Steuerschalter auf „Aus“ steht. Wird das Elektrowerkzeug / die Maschine mit dem Finger auf dem Steuerschalter vertragen oder mit dem Steuerschalter auf „Ein“ angeschlossen, kann es zu ernsthaften Körperverletzungen führen.

Alle Schlüssel und andere Werkzeuge, die zur Einstellung des Elektrowerkzeuges / der Maschine verwendet wurden, vor Einschalten des Gerätes entfernen. Ein an den rotierenden Komponenten des Elektrowerkzeuges / der Maschine zurückgelassener Schlüssel kann zu ernsthaften Verletzungen führen.

Nicht zu weit greifen oder sich beugen. Für eine korrekte Körperstellung während der Arbeit sorgen. Dadurch kann das Elektrowerkzeug / die Maschine bei unerwarteten Situationen bei der Arbeit einfacher beherrscht werden.

Entsprechende Schutzkleidung tragen. Lose Kleidung oder Schmuck nicht tragen. Lose Haare und die Kleidung fern von beweglichen Komponenten des Elektrowerkzeuges / der Maschine halten. Lose Kleidungsstücke, Schmuck oder lange Haare können durch diese Komponenten erfasst werden.

Sind die Geräte für den Anschluss einer Staubabsaugung ausgelegt, sicherstellen, dass sie korrekt angeschlossen und betrieben wird. Mithilfe einer Staubabsaugung wird die Gefahr ernsthafter Körperverletzungen minimiert.

Nicht zulassen, dass die bei der häufigen Bedienung von Elektrowerkzeugen / Maschinen gewonnenen Erfahrungen zur Unachtsamkeit und Ignorierung der Sicherheitsgrundsätze führen. Das unvorsitichige Vorgehen kann blitzschnell zu Körperverletzungen führen.

Elektrowerkzeuge / Maschinen gebrauchen und pfl egen

Elektrowerkzeug / Maschine nicht überlasten und nur für den geplanten Einsatz gebrauchen. Ein entsprechendes Elektrowerkzeug / eine Maschine kann eine leistungsstärkere und sicherere Arbeit gewährleisten, wird das Gerät für die beabsichtigte Beanspruchung eingesetzt.

Elektrowerkzeug / Maschine nicht überlasten, wenn die Ein- und Ausschaltung mit dem Steuerschalter nicht möglich ist. Kann keine Kontrolle über das Elektrowerkzeug / die Maschine mit dem Steuerschalter gewährleistet werden, stellt es eine Gefahr dar und das Gerät ist dann reparieren lassen.

Stecker des Stromkabels ziehen und/oder (abbaubaren) Akku demontieren, bevor eine Einstellung, der Zubehörwechsel oder die Lagerung des Elektrowerkzeuges / der Maschine durchgeführt wird. Durch diese Sicherheitsmaßnahmen kann eine unerwartete Inbetriebnahme des Elektrowerkzeuges / der Maschine verhindert werden.

Elektrowerkzeug / Maschine fern von Kindern lagern, Elektrowerkzeug / Maschine durch Personen, die in der Gerätebedienung oder diesen Anleitungen nicht unterwiesen sind, nicht bedienen lassen. Von nicht unterwiesenen Personen bediente Elektrowerkzeuge / Maschinen stellen eine Gefahr dar.

Elektrowerkzeuge / Maschinen und Zubehör ordnungsgemäß warten. Elektrowerkzeuge / Maschinen auf nicht zusammenpassende oder verklemmte Werkzeuge, beschädigte Komponenten oder sonstige Fälle kontrollieren, die Funktion des Elektrowerkzeuges / der Maschine beeinträchtigen können. Alle Schäden vor Einsatz des Elektrowerkzeuges / der Maschine beheben lassen. Viele Unfälle werden durch eine mangelhafte Wartung des Elektrowerkzeuges / der Maschine herbeigeführt.

Schneidwerkzeuge immer sauber und geschärft halten. Ordnungsgemäß gewartete scharfkantige Schneidwerkzeuge verklemmen sich selten und können bei der Arbeit besser kontrolliert werden.

Nur Elektrowerkzeuge / Maschinen, Zubehör oder sonstige Anbauwerkzeuge usw. nach dieser Bedienungsanleitung einsetzen, dabei die Art und die Bedingungen der jeweiligen Arbeit berücksichtigen. Werden Werkzeuge nicht bestimmungsgemäß eingesetzt, kann es zu gefährlichen Situationen führen.

Handgriffe und Haleflächen immer trocken, sauber, öl- und schmierstofffrei halten. Durch verschmutzte Handgriffe und Halteflächen wird eine sichere Bedienung und Kontrolle des Elektrowerkzeuges / der Maschine bei gefährlichen Situationen unmöglich.

Reparaturen

DE

Elektrowerkzeug / Maschine nur in entsprechenden Vertragswerkstätten unter Einsatz von Originalersatzteilen reparieren lassen. Dadurch wird eine entsprechende Arbeitssicherheit des Gerätes gewährleistet.

ZUSÄTZLICHE SICHERHEITSHINWEISE

Bevor man das Werkzeug ablegt, muss man warten, bis das Messer angehalten hat. Das frei gelegte rotierende Messer kann den Boden berühren, wodurch die Kontrolle über das Werkzeug verloren geht und ernsthafte Verletzungen entstehen können.

Das Werkzeug ist ausschließlich nur an den isolierten Flächen festzuhalten, weil das Schneidelement mit der Stromversorgungsleitung in Berührung kommen kann. Das Durchschneiden der spannungsführenden Leitung kann bewirken, dass die Metallteile des Elektrowerkzeuges auch unter Spannung stehen, was mit einem Stromschlag des Bedieners enden kann.

Es müssen Spannklemmen oder andere Methoden für ein sicheres Befestigen des zu bearbeitenden Elements auf stabilem Untergrund verwendet werden. Das Festhalten des zu bearbeitenden Materials mit der Hand oder einem anderen Körperteil gewährleistet keine Stabilität und kann zum Kontrollverlust führen.

MONTAGE DER AUSRÜSTUNGSELEMENTE

Hinweis! Die Montage der Ausrüstung darf nur bei abgeschalteter Stromversorgungsspannung durchgeführt werden. Dabei ist der Stecker der Anschlussleitung des Werkzeuges aus der Netzsteckdose zu ziehen!

Hinweis! Es ist immer notwendig, dass alle Messer, mit denen der Hobel ausgerüstet ist, ausgetauscht werden. Außerdem ist es verboten, das Werkzeug zu verwenden, ohne dass alle Messer montiert sind. Die Trommel rotiert mit einer hohen Geschwindigkeit und ist speziell für den Funktionsbetrieb mit allen montierten Messern des Hobels ausgewuchtet. In dem Fall, wenn nicht alle Messer montiert werden, kann während des Betriebes der Hobel beschädigt werden, wobei ernsthafte Verletzungen entstehen können.

Wechsel des Antriebriemens

Abdeckung des Antriebriemens abnehmen (II). Die Kante des Antriebriemens vorsichtig mit einem breiten Schraubenzieher in der Nähe des kleineren Riemenrads abheben und gleichzeitig den Riemen mit Hilfe des größeren Riemenrads drehen, und zwar bis zu dem Moment, wo der Riemen sich vom kleineren Riemenrad herunterschiebt.

Der neue Riemen ist zunächst auf das größere Riemenrad zu legen und man muss sich überzeugen, dass die Keile auf der Innenseite des Antriebriemens in die Rille des Riemens trafen. Jetzt schiebt man den Riemen auf das kleinere Riemenrad und dreht gleichzeitig den Riemen mit Hilfe des größeren Riemenrads, und zwar bis zu dem Moment, wo sich der Antriebriemen auf das kleinere Riemenrad legt. Man muss sich davon überzeugen, ob alle Keile auf der Innenfläche des Antriebriemens in die ihnen entsprechenden Rillen der Riemenräder trafen (IV).

Montage und Wechsel der Messer

Vor dem Wechsel der Messer wird die Demontage der Abdeckung des Antriebriemens (II) empfohlen, da dadurch das Manövrieren mit der Trommel während der Montage der Messer erleichtert wird. Die Messer müssen einzeln demontiert werden, weil dadurch das Muster einer richtigen Montage beibehalten wird.

Zwecks Demontage des Messers muss man die Befestigungsschrauben für die Halterung des Messers abschrauben (V), die Halterung (VI) abnehmen und anschließend das Messer aus der Halterung herausschieben (VII). Die Montagestelle des Messers, das Messer sowie alle Befestigungselemente sind vom bei der Arbeit entstandenen Staub zu reinigen, zum Beispiel mit Hilfe eines Weichhaarpinsels.

Das neue Messer ist dann in die Halterung zu schieben; das neue Messer hat eine Kerbe, die auf die richtige Montagerichtung hinweist. Danach wird die Halterung in den Spalt der Trommel geschoben. Dabei muss man auf die richtige Montagerichtung achten, die Trommel drehen und die Halterung mit dem Messer auf die gleiche Art und Weise montieren, und zwar wie die anderen Messer montiert wurden. Schraubt man im Wechsel die Befestigungsschrauben für die Halterung des Messers heraus, ist die Halterung mit dem Messer in der Trommel dicht zu blockieren.

Die Halterung des Messers besitzt Schrauben, die das Nivellieren des Messers ermöglichen. Diese Halterungen wurden schon fabrikmäßig nivelliert und irgendwelche Regelungen muss man nur dann tätigen, wenn ein ungleichmäßiger Verschleiß des Messers beobachtet wurde. Die Kante der Halterung des Messers sollte parallel zur Kante der Spalte der Trommel sein (VIII).

Dieser Arbeitsgang ist für alle übrigen Messer zu wiederholen. Die Messer sind immer komplett auszuwechseln. Man muss die Trommel mit den montierten Messern um einige volle Umdrehungen in die eine oder andere Richtung drehen und sich überzeugen, ob die Messer oder die Befestigungselemente nicht an die Konstruktion des Werkzeuges anecken.

Abdeckung des Antriebriemens wieder montieren.

Hinweis! Die Benutzung des Hobels ohne montierte Abdeckung des Antriebriemens ist verboten.

BETRIEBSVORBEREITUNG

Vor Betriebsbeginn muss man überprüfen, ob das Gehäuse sowie die Anschlussleitung mit Stecker nicht beschädigt sind.

Wenn irgendwelche Schäden festgestellt werden, dann ist die Weiterarbeit verboten.

Hinweis! Alle Tätigkeiten im Zusammenhang mit dem Wechseln der Messer, des Antriebriemens, der Montage der Ab-

DE

deckungen und Führungen, Regelung usw. muss man bei ausgeschalteter Stromversorgung für das Werkzeug durchführen, wobei folgendes zu beachten ist: Der Stecker der Anschlussleitung des Werkzeuges ist aus der Netzsteckdose zu ziehen!

Vor der erstmaligen Benutzung des Hobels muss man die Ausrichtung und sichere Befestigung der Messer sowie der Messerwelle prüfen.

Einstellen der Hobeltiefe (IX)

Durch das Drehen des entsprechenden Drehknopfes die gewünschte Hobeltiefe einstellen. Die Einstellung kann man auf der Skala rundum den Drehknopf ablesen.

Absaugen der Späne

Die externe Staubabzugsanlage muss während des Betriebes immer verwendet werden, denn diese Anlage verbessert die Leistung und die Arbeitssicherheit.

Der Stutzen wird an das Endstück der externen Staubabzugsanlae angeschlossen, und zwar so, dass sie während der Arbeit nicht stört und sie die Sicht auf den Arbeitsbereich nicht verdeckt.

NUTZUNG DES WERKZEUGES

HINWEIS! Während der Arbeit mit dem Hobel muss man immer Ohren- und Augenschutzmittel tragen.

Sicherheitshinweise

Während der Arbeits sind persönliche Schutzmittel zu tragen, und zwar solche, wie z.B. Augenschutz, Gehörschutz, , Schutzhandschuhe, Arbeitsschutzkleidung, einschließlich Schuhe. Ebenso sind auch Staubschutzmasken zum Schutz der oberen Atemwege zu tragen.

Nur gut geschärfte Messer gewährleisten einen guten Hobeleffekt und verlängern die Haltbarkeit des Werkzeuges.

Der Hobel darf nicht so belastet werden, dass er anhält.

Es dürfen auch keine Flächen gehobelt werden, in denen Metallelemente stecken (Nägel, Schrauben, Heftklammern usw.).

Dabei sind ausschließlich geprüfte und für die am Werkzeug angegebenen Geschwindigkeiten zugelassene Messer zu verwenden.

Der Stecker des Werkzeuges ist frei in die Netzsteckdose zu stecken, wobei das Gerät ausgeschaltet sein muss.

Die Stromversorgungsleitung muss immer hinter dem Gerät abgelegt werden.

Der Hobel ist an den zu bearbeitenden Gegenstand zu legen, aber ausschließlich erst nach seiner Inbetriebnahme.

Während des Hobelns muss der Hobel mit der gesamten Fläche des Führungsbleches sicher an den zu bearbeitenden Gegenstand gelegt werden.

Während der Arbeit muss der Hobel immer beidhändig geführt werden.

Das gleichmäßige Verschieben während des Hobelns verlängert die Haltbarkeit der Messer und verringert das Unfallrisiko.

Niemals die Finger in die Auswurföffnung für die Späne legen. Im Falle einer Verstopfung der Öffnung muss man den Stecker aus der Netzsteckdose ziehen und die Öffnung mit den angesammelten Spänen mit einem Holzspatel reinigen.

Ebenso muss immer die externe Staubabsaugungsanlage angeschlossen werden.

Während der Arbeit sind regelmäßige Pausen einzuführen.

Das Werkzeug darf nicht überlastet werden, die Temperatur der Außenflächen darf 60°C niemals überschreiten.

Man darf den Hobel auch nicht im Sinne einer stationären Anlage benutzen.

Die Allgemeine Anleitung der Betriebssicherheit für Elektrowerkzeuge ist ebenso einzuhalten.

Nach beendeter Arbeit darf man den Hobel erst nach dem Abschalten des Elektroenergienetzes und nach dem völligen Stillstand der Messerwelle ablegen.

Danach sind auch die Wartungsarbeiten und Durchsichten auszuführen.

Hobeln von Flächen (X)

Den Hobel mit beiden Händen ergreifen, die eine Hand auf den Handgriff legen, die andere an den Drehknopf zur Regelung der Hobeltiefe. Sichere und stabile Haltung einnehmen. Den Hobel mit dem vorderen Teil des Führungsbleches auf die Fläche des zu bearbeitenden Gegenstands legen, und sich davon überzeugen, ob die Messer an keiner Stelle die zu bearbeitende Fläche berühren. Durch Betätigen des Schalters wird der Hobel eingeschaltet, wobei die Blockadetaste links oder rechts und danach der Schalter gedrückt wird. Dabei muss man abwarten, bis die Messer die volle Drehgeschwindigkeit erreichen. Erst dann schiebt man den Hobel vorsichtig nach vorn.

Zu Beginn des Hobelns übt man einen Druck auf den vorderen Teil und am Ende auf den hinteren Teil des Hobels aus.

Für das Vorhobeln kann man die Hobeltiefe erhöhen, aber um die entsprechende Qualität der Oberfläche zu erhalten, muss man die Hobeltiefe verringern und den Hobel langsam verschieben.

Hobeln der Kanten (XI)

Der Fuß des Hobels hat ausgeschnittene Rillen mit verschiedener Tiefe, die das Anfasen des zu bearbeitenden Materials erleichtern. Mit dem Drehknopf die Hobeldicke einstellen. Der Fuß des Hobels ist so zu legen, damit die Rille auf die Kante des zu bearbeitenden Materials trifft. Jetzt erfolgt der Arbeitsablauf wie beim Hobeln von Flächen.

DE

Hinweis! In Abhängigkeit von der Tiefe der Rille kann der volle Bereich der Hobeltiefe nicht zugänglich sein. Nur die mittlere Rille ermöglicht die Ausnutzung des vollen Bereichs der Hobeltiefe.

Zusatzhinweise

Nach Beendigung der Arbeit ist das Werkzeug auszuschalten, den Stecker aus der Netzsteckdose zu ziehen sowie die Wartungsarbeiten und Durchsichten zu realisieren.

Der erklärte Gesamtwert der Schwingungen wurde nach der Standardprüfmethode gemessen und kann zum Vergleich des einen Werkzeuges mit dem anderen benutzt werden. Der erklärte Gesamtwert der Schwingungen kann auch für eine vorläufige Bewertung der Lage zur Anwendung kommen.

Hinweis! Die Emission der Schwingungen während der Arbeit mit dem Werkzeug kann sich, in Abhängigkeit von der Art der Werkzeuganwendung vom erklärten Wert unterscheiden.

Hinweis! Man muss vorher die Sicherheitsmaßnahmen zum Schutz des Bedieners bestimmen, die sich auf die Einwirkungen unter realen Einsatzbedingungen stützen (unter Einberechnung von allen Teilen des Betriebszyklusses, wie zum Beispiel auch der Zeit, wo das Werkzeug ausgeschaltet ist oder im Leerlauf arbeitet sowie die Zeit der Aktivierung).

KONSERVIERUNG UND ÜBERSICHTUNGEN

ACHTUNG! Vor dem Beitritt zur Regulierung, technischen Bedienung und Konservierung soll man die Einrichtung von der Elektronetz durch die Herausziehung des Steckers aus der Netzdose abschalten. Nach der Beendung der Arbeit soll man technischen Stand durch äußere Besichtigungen und die Beurteilung von: Gestell und Handgriff, Elektroleitung mit Stecker und Abbiegungsstück, Tätigkeit des Elektroschalters, Durchgängigkeit von Lüftungsschlitzen, Funken von Bürsten, Arbeitslautstärke von Lager und Getriebe, Anfahren und Arbeitsgleichmäßigkeit überprüfen. In der Garantiezeit kann der Benutzer keine Elektrowerkzeuge demontieren oder keine Bauteile sowie Bestandteile austauschen, weil dies eine Verlierung der Garantierechte verursacht. Alle beobachtete bei der Übersicht oder in der Arbeitszeit Unrichtigkeiten bestimmen das Signal zur Durchführung der Reparatur im Service. Nach der Beendung der Arbeit soll man Gehäuse, Lüftungsschlitze, Schalter, Zusatzhandgriff und Bedeckungen z.B. mit dem Druckluftstrahl (vom Druck nicht größer als von 0,3 MPa), Pinsel oder trockenen Lappen ohne Benutzung von Chemiemittel und Reinigungsflüssigkeiten reinigen. Die Werkzeuge und Handgriffe soll man mit dem sauberen, trockenen Lappen reinigen.

TECHNISCHE PARAMETERS

Parameter Maateenheid Waarde
Catalogusnummer 79416
Netwerkspanning [V~] 230
Netwerkfrequentie [Hz] 50
Nominaal vermogen [W] 600
Toerental (stationair) [min]	^-1 16000
Schaafdiepte [mm] 0 - 2
Max. schaafbreedte [mm] 82
Massa	[kg]	2,2
Lawaainiveau
Akoestische druk	[dB(A)]	83,0 ± 3,0
Akoestisch vermogen	[dB(A)]	94,0 ± 3,0
Trilniveau	[m/s ^2 ]	6,55 ± 1,5
Isolatieklasse		II
Beschermingsgraad		IP20
