BEDIENUNGSANLEITUNG HS210520 BEKO

Inhalt Empfehlungen zum Recycling Ihres alten Gerätes /7 Recycling der Verpackung /8 Transportvorschriften /8 Sicherheitshinweise - allgemeine Empfehlungen /8 Die Umgebungstemperatur /9 Anschließen an das Spannungsnetz /9 Inbetriebnahme /10 Beschreibung des Gerätes /10 Einstellen der Temperatur /10 Tiefgefrieren von Lebensmitteln /10 Empfehlungen für das Enteisen des Gerätes /11 Innere Reinigung /12 Äußere Reinigung /12 Fehlersuchplan /12

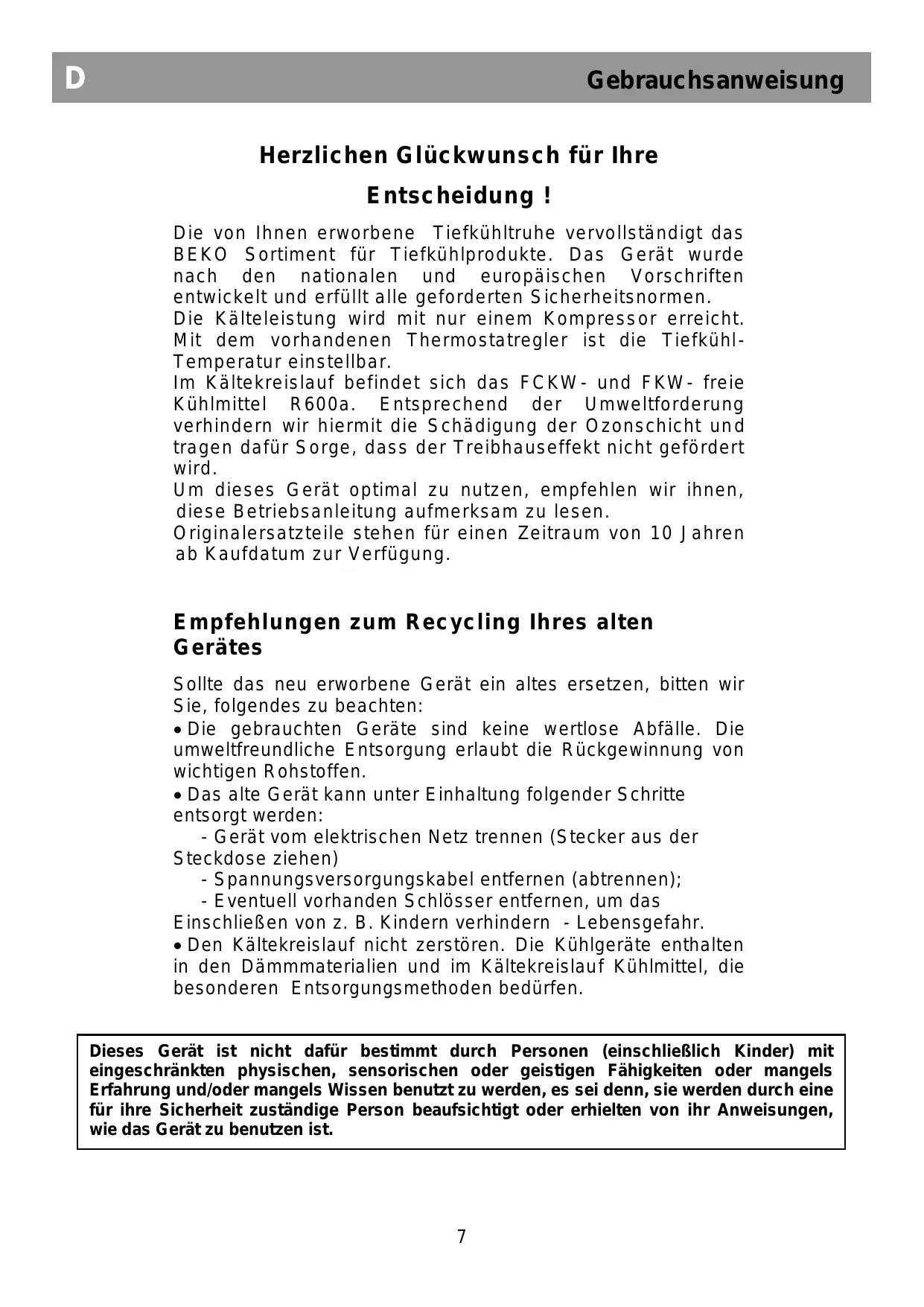

Gebrauchsanweisung Herzlichen Glückwunsch für Ihre Entscheidung ! Die von Ihnen erworbene Tiefkühltruhe vervollständigt das BEKO Sortiment für Tiefkühlprodukte. Das Gerät wurde nach den nationalen und europäischen Vorschriften entwickelt und erfüllt alle geforderten Sicherheitsnormen. Die Kälteleistung wird mit nur einem Kompress or erreicht. Mit dem vorhandenen Thermostatregler ist die Tiefkühl Temperatur einstellbar. Im Kältekreislauf befindet sich das FCKW - und FKW - freie Kühlmittel R600a. Entsprechend der Umweltforderung verhindern wir hiermit die Schädigung der Ozonschicht un d tragen dafür Sorge, dass der Treibhauseffekt nicht gefördert wird. Um dieses Gerät optimal zu nutzen, empfehlen wir ihnen, diese Betriebsanleitung aufmerksam zu lesen. Originalersatzteile stehen für einen Zeitraum von 10 Jahren ab Kaufdatum zur Verfügung. Empfehlungen zum Recycling Ihres alten Gerätes Sollte das neu erworbene Gerät ein altes ersetzen, bitten wir Sie, folgendes zu beachten: Die gebrauchten Geräte sind keine wertlose Abfälle. Die umweltfreundliche Entsorgung erlaubt die Rückgewinnung von wichtigen Rohstoffen. Das alte Gerät kann unter Einhaltung folgender Schritte entsorgt werden: - Gerät vom elektrischen Netz trennen (Stecker aus der Steckdose ziehen) - Spannungsversorgungskabel entfernen (abtrennen); - Eventuell vorhanden Schlösser entfernen, um das Einschließen von z. B. Kindern verhindern - Lebensgefahr. Den Kältekreislauf nicht zerstören. Die Kühlgeräte enthalten in den Dämmmaterialien und im Kältekreislauf Kühlmittel, die besonderen Entsorgungsmethoden bedürfen. Dieses Gerät ist nicht dafür bestimmt durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.

Gebrauchsanweisung Recycling der Verpackung Sicherheitshinweise - allgemeine Empfehlungen Vorsicht! Gestatten Sie den Kindern nicht, mit der Verpackung oder mit Teilen der Verpackung zu spielen. Es besteht Erstickungsgefahr durch Wellpapier oder Kunststoffolie. Um eine Beschädigung des Gerätes beim Transport zu verhindern, wurden alle Materialien der Verpackung entsprechend den Vorschriften zur umweltfreundlichen Entsorgung entwickelt. Wir empfehlen die Verwertung der Verpackung, um die Umwelt zu schonen! Nehmen Sie das Gerät nicht in Betrieb, wenn ein Fehler daran bemerkt wurde. Vermeiden Sie die Verformung des Kühlmittelkreislaufes (Leitungen) beim Transport und bei der Aufstellung des Gerätes. Die Tiefkühltruhe sollte nur zur Aufbewahrung von tiefgefrorenen Lebensmitteln, das Tieffrieren von frischen Lebesmitteln und für die Herstellung von Eiswürfeln verwendet werden. Lassen sie die Abdeckung des Gerätes nicht länger geöffnet als es zum Herausnehmen oder Einlegen von Lebensmitteln notwendig ist. Keine Produkte einlagern, die brennbare oder explisive Gase enthalten. Verzehren Sie die Eiswürfel nicht sofort, nachdem sie aus der Tiefkühltruhe entnommen wurden. Berühren Sie niemals kalte metallische Teile oder tiefgefrorene Lebensmittel mit freuchten Händen. Ihre Hand kann sehr schnelll an der sehr kalten Oberflächen anfrieren. Verbieten Sie den Kindern, sich hinter dem Gerät zu verstecken oder zu spielen. Vor jeder Reinigungsarbeit ist das Gerät vom Spannungsnetz zu trennen. Um das Gerät vom Netz zu trennen, ziehen Sie den Stecker, nicht am Kabel! Steigen Sie nicht auf das Gerät. Betreiben Sie das Gerät nicht in der Nähe von Heizkörpern, Kochöfen, anderen Hitzequellen oder neben offenem Feuer. Lassen Sie keine Lebensmittel in dem Gerät, wenn es nicht in Betrieb ist. Wird das Gerät nur kurzzeitig nicht genutzt, ist es ratsam, es nicht abzustellen; sollten Sie es für einen längeren Zeitraum nicht benutzen, gehen Sie wie folgt vor: - Ziehen Sie den Stecker des Netzkabels aus der Steckdose - Leeren Sie die Tiefkühltruhe WICHTIG! Lesen Sie diese Anweisungen sorgfältig vor der Inbetriebnahme des Gerätes. Sie beinhalten wichtige Informationen zu der Aufstellung, dem Betrieb und der Wartung Ihres Gerätes. Bewahren sie die Gebrauchsanweisung sicher auf, um sie auch zu einem späteren Zeitpunkt zur Verfügung zu haben, falls Sie oder andere Nutzer des Gerätes Informationen aus dieser Anweisung benötigen. WICHTIG! Dieses Gerät ist für die Nutzung im Haushalt konzipiert und in entsprechenden Räumen vorgesehen. Schützen Sie es vor Regen, Feuchtigkeit oder anderen Umwelteinflüssen. Transportvorschriften Wir empfehlen, das Gerät nur waagerecht zu transportieren. Während dem Transport muß die Verpackung unbeschädigt sein. Vor der Inbetriebnahme lassen Sie das Gerät für ca. 4 Stunden stehen. Beim Transport sollte jedwelche Einwirkung auf den Kühlkreislauf vermieden werden (Gefahr von Verformungen an den Leitungen). Die Nichteinhaltung dieser Vorschriften kann zu Schäden am Kompressor und somit zum Erlöschen der Gewährleistung für das Gerät führen.

Gebrauchsanweisung - Entfrosten Sie diese und reinigen Sie sie.; - Lassen Sie den Deckel offen, um unangenehme Geruchsentwicklung zu vermeiden. Das Netzkabel darf nur von einem Installateur oder entsprechendem Fachmann ausgewechselt werden. Überschüssiges Eis an Rahmen und Ablagen sollte regelmäßig mit dem mitgelieferten Plastikschaber entfernt werden. Nutzen Sie keine Metallgegenstände zur Eisentfernung. Durch Eisansammlung lässt sich die Tür nicht mehr richtig schließen. Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden. Stellen Sie das Gerät auf eine ebene Fläche und richten Sie es waagerecht aus. Setzen Sie das mitgelieferte Zubehör ein. Anschließen an das Spannungsnetz Der Betrieb des Gerätes ist für den Anschluss an eine 220 –240V/50 Hz Schutzsteckdose vorgesehen. Bevor Sie das Gerät an das Netz anschließen, überprüfen Sie bitte die Kenndaten des Stromnetzes (Spannung, Art des Stromes, Frequenz) und deren Übereinstimmung mit den Kenndaten des Gerätes. Informationen zur Versorgungsspannung und die Leistungsaufnahme finden Sie auf dem Typenschild auf der Rückseite des Gerätes. Die elektrische Anlage muß den gesetzlichen Vorschriften entsprechen. Es ist gesetzlich vorgeschrieben, das Gerät nur an einer Steckdose mit Schutzkontakt (Erdung) zu betreiben. Der Hersteller entzieht sich jeder Haftung für den Fall der Sachbeschädigung und Verletzung an Personen und Tieren wegen Nichteinhaltung der Vorschriften und Hinweise. Das Gerät ist mit einer elektrischen Anschlussleitung und einem Stecker entsprechend der Sicherheitsnormen ausgestattet und ist für den Anschluss an einer 10/16A abgesicherten Steckdose mit Schutzkontakt vorgesehen. Sollte die Steckdose nicht mit einem Schutzkontakt ausgestattet sein, ist ein autorisierter Elektriker mit dem Austausch der Steckdose zu beauftragen. Es wird empfohlen, das Gerät nicht über Verlängerungskabel oder Adapter anzuschließen. Beim Einbau des Gerät vergewissern Sie sich bitte, dass das Anschlusskabel nicht beschädigt wird. Zum Schutz des Gerätes bei Lagerung und Transport befinden sich Distanzstücke zwischen Tür und Gehäuse (vorne und hinten). Diese Distanzstücke werden entfernt, bevor das Gerät in Betrieb genommen wird. Die Umgebungstemperatur Die Funktion des Gerätes ist gewährleistet für eine Umgebungstemteratur im Bereich von -15°C bis +43°C. Bei Umgebungstemperaturen unter der Minimalgrenze oder über der Maximalgrenze können Störungen im Betrieb der Gerätefunktion auftreten. Wird die Umgebungstemperatur überschritten, steigt der Energieverbrauch durch häufiges Einschalten des Gerätes. Das Gerät ist entfernt von Hitze- und Feuerquellen aufzustellen. Das Aufstellen in einen warmen Raum oder in der Nähe von Wärmequellen (Heizkörper, Kochstellen, Backöfen usw.) führen zu einem erhöhten Stromverbrauch und mindert die Lebensdauer des Gerätes. Bei der Aufstellung des Gerätes in Ihrer Wohnung sind folgende minimale Abstände einzuhalten: - 100 cm von Kohle- oder Ölheizgeräten - 150 cm von den elektrischen Öfen und Gasöfen. Sichern Sie die freie Luftzirkulation in der Umgebung des Gerätes, indem Sie die Abstände einhalten, welche im Abb. 2 eingetragen sind. Befestigen Sie die mitgelieferten Distanzstücke am Kondensator (Abb. 3).

Gebrauchsanweisung Einstellen der Temperatur Trennen vom Stromversorgungsnetz Die Temperatur der Tiefkültruhe wird über den Thermostat- Regelknopfeingestellt (Abb. 4). „MAX” bedeutet niedrigste Temperatur. Die erzielten Temperaturen können unterschidlich sein,: je nach der Umgebungs temperatur, Aufstellungsort des Gerätes, Häufigkeit des Öffnens , Befüllungsgrad mit Lebensmitteln. Die Einstellung an dem Thermostatregler hat nach diesen Kriterien stattzufinden.. Bei einer durchschnittlichen Umgebungstemperatur von 25°C ist der Thermostatregler auf eine mittlere Position einzustellen. Um das Gerät vom Versorgungsnetz zu trennen, ist der Stecker aus der Steckdose zu ziehen. Inbetriebnahme Vor der ersten Inbetriebnahme ist der Innenteil des Gerätes zu säubern. (näheres dazu unter Kapitel "Wartung und Reinigung des Gerätes"). Danach schließen Sie das Gerät an das Stromversorgungsnetz an und drehen Sie den Thermostatregler in eine mittlere Position. Die grüne und die rote LED im Warnungsblock müssen aufleuchten. Lassen Sie das Gerät für etwa 2 Std. laufen, ohne Lebensmittel hineinzulegen. Die Bedieneinheit ist auf der Rückseite des Gerätes angebracht (Abb. 5). Sie beinhaltet: 1.Thermostat-Regelknopf – zum Einstellen der Innentemperatur.

2. Anzeige „grün” – leuchtet als Bestätigung

der Spannungsversorgung

3. Anzeige „rot” – bedeutet

Störung.Leuchtet, wenn die Temperatur im Inneren zu hoch ist. Die Anzeige wird nach dem Einschalten des Gerätes für ca. 15-45 Minuten aufleuchten, danach muß sie aber erlöschen. Sollte diese Anzeige während des weiteren Betriebes leuchten, deutet dises auf einen Störung hin.

4. Anzeige orange – Schnellgefrieren

aktiviert. Nach Einstellung des Knopfs auf die Superfreeze-Position leuchtet die orange LED auf; sie zeigt an, dass das Gerät auf „Schnellgefrieren“ eingestellt ist. Dieser Modus wird nach 50 Stunden automatisch verlassen; anschließend läuft das Gerät im Energiesparmodus, die orange LED erlischt. Achtung! Vor der Inbetriebnahme muss das Gerät ca. 4 Stunden am Bestimmungsort stehen. Das Tiefgefrieren der frischen Lebensmittel ist erst nach mindestens 20 Std. Funktion gewährleistet. Beschreibung des Gerätes (Abb. 1)

Tür Griff Anzeigeblock Körbe Abstandhalter für Transport Tiefgefrieren von Lebensmitteln Die Tiefkühltruhe dient zur zeitmäßig langen Aufbewahrung von tiefgefrorenen Lebensmitteln. Wichtig für das erfolgreiche Tiefgefrieren der Lebensmittel ist die Verpackung. Folgendes ist für die Verpackung zu beachten:

Gebrauchsanweisung diese sollten dicht sein, nicht mit den beinhalteten Lebensmitteln reagieren, tiefen Temepraturen standhalten, undurchlässig für Flüssigkeiten, Fette, Wasserdämpfe, Gerüche sein. Diese Bedingungen werden von folgenden Arten von Verpackungen erfüllt: Folie aus Aluminium oder Kunststoff, Gefäße aus Kunststoff, Gefäße aus Aluminium, verschließbare Becher Kunststoff. - Bei einem Stromausfall ist die Tür des Gerätes nicht zu öffnen. Tiefgefrorene Lebensmittel sind nicht beeinträchtigt, wenn der Stromausfall nicht länger als 30 Stunden dauert. Einfrieren mit Superfrost

• Stellen Sie den Knopf auf die SuperfrostPosition ein. Die Superfrost-Lampe leuchtet auf.
• Warten Sie 24 Stunden.
• Geben Sie frische Lebensmittel in den Tiefkühlbereich. Damit die Lebensmittel schnell einfrieren, sollten sie beim Einlagern im Tiefkühlbereich mit Innenwänden in Kontakt stehen.
• Die Superfrost-Anlage schaltet das Verfahren zum Schnellgefrieren nach 50 Stunden automatisch ab. Wichtig Beaden Sie die Tiefkühltruhe nicht auf einmal mit einer zu großen Menge an Lebensmitteln. Die Lebensmittel sollten möglichst schnell und vollständig tiefgefroren werden, da nur so der Vitamingehlat, der Nahrungswert, das Aussehen und der Geschmack erhalten bleiben. Deshalb sollte die Tiefgefrierleistung nicht überschritten werden. Diese ist auf „PRODUKTDATENBLATT”. - Beim Tiefgefrieren von frischen Lebensmitteln sind die Körbe im Gerät zu verwenden.. - Heiße Lebensmittel sind vor den Tiefgefrieren bis auf Raumtemperatur abkühlen zu lassen. - Frische Lebensmittel sollten nicht mit tiefgefrorenen in Berührung kommen. - Die tiefgefrorenen Lebensmittel aus dem Geschäft können direkt in die Tiefkühltruhe gelegt werden, ohne eine Einstellung am Thermostatregler durchzuführen - Sollte auf der Verpackung nicht das Verfalldatum des Tiefgefrierens eingetragen sein, kann man eine maximale Frist von 3 Monaten in Betracht ziehen (als Richtwert). - Lebensmittel, die nach dem Tiefgefrieren auch nur teilweise aufgetaut sind, dürfen nicht mehr tiefgefroren werden. Sie sind sofort zu verbrauchen oder nach dem Kochen wieder tiefzufrieren. - Sprudelgetränke sind nicht in der Tiefkühtruhe aufzubewahren. Wichtig Wenn Sie den Knopf auf die SuperfrostPosition einstellen, schaltet sich der Kompressor möglicherweise einige Minuten nicht ein. Dies liegt am integrierten Einschaltverzögerungsschalter, der zur Erhöhung der Betriebslebenszeit des Kühlgerätes entwickelt wurde. In folgenden Fällen sollten Sie die SuperfrostFunktion nicht einschalten: - Wenn Sie gefrorene Lebensmittel in den Tiefkühlbereich geben; - Wenn Sie etwa bis zu 2 kg frische Lebensmittel täglich einfrieren. Empfehlungen für das Enteisen des Gerätes Die Die

Bildung einer Eisschicht ist normal. Menge und die Geschwindigkeit der Ablagerung von Eis hängt von der Umgebungstemperatur ab und der Häufigkeit, mit der die Tür geöffnet wird. Wir empfehlen: - die Tiefkühltruhe wenigstens 2 mal im Jahr komplett abzutauen, oder auch jedes mal, wenn die Eisschicht zu dick geworden ist.. - das Auftauen sollte man dann durchführen, wenn die eingefrorene Menge von Lebensmitteln am geringsten ist.

Gebrauchsanweisung Wenigstens 2 Stunden vor der Enteisung sollte die Taste „Schnelles Tiefgefrieren” (4) gedrückt werden, damit die Lebensmittel eine möglichst große Menge an Kälte aufnehmen können. - Trennen Sie das Gerät vom Netz. - Entnehmen Sie alle tiefgefrorenen Lebensmittel, und lagern Sie sie so, dass die Kälte nicht entweichen kann. Umwickeln Sie das Gefriergut z. B. mit mehreren Lagen Papier und legen Sie diese in einen Kühlschrank oder an einen kühlen Ort. - Um das Auftauen der Truhe zu beschleunigen, lassen Sie die Türe offen. Es dürfen niemals spitze, metallische Gegenstände für die Entfernung der Eisschicht verwendet werden. Es dürfen keine Haartrockner oder andere gleichartigen Heizgeräte zum beschleunigten Auftauen verwendet werden. Äußere Reinigung Die äußeren Bereiche des Gerätes können Sie feucht abwischen. Die Reinigung der äußeren Teile der Kühlanlage (Motorkompressor, Kondensator, Leitungen) sollten sie nur abfegen oder abbürsten. Dabei ist zu beachten, keine Kühlleitungen zu verbiegen oder zu beschädigen. Es dürfen keine Scheuermittel verwendet werden! Nach dem Reinigen ist das Gerät wieder mit dem Zubehör zu komplettieren. Fehlerbeseitigung Sollte ihr Gerät nicht funktionieren, ist folgendes zu überprüfen: Stromversorgung unterbrochen? Stecker des Anschlusskabels ist richtig

der Steckdose? Sicherung der Hausanlage herausgesprungen? Thermostatregler auf OFF?. Innere Reinigung Vor dem Reinigen schalten Sie das Gerät vom Netz ab indem Sie den Netzstecker ziehen. Es ist empfehlenswert, das Gerät bei dem Auftauen auch zu reinigen. Die inneren Flächen werden mit lauwarmem Wasser und einem neutralen Spülmittel abgewaschen. Verwenden Sie keine Seife, Waschmittel, Benzin oder Azeton, da diese mittel einen prägnanten Geruch hinterlassen. Wischen Sie das Gerät feucht aus und danach mit einem weichen Tuch trocken . Dabei ist ein Überschuß an Wasser zu vermeiden, um es zu verhindern, daß dieses in die Wärmeisolation des Gerätes dringt. Die Isolation könnte dadurch beeinträchtigt werden Temperatur nicht niedrig genug (rote Anzeige leuchtet)? Lebensmittel verhindern das vollständige Schließen der Abdeckung. Gerät nicht ordnungsgemäß aufgestellt. Gerät zu nahe an einer Wärmequelle. Thermostatregeldreher nicht in der richtigen Position. Übermäßige Eisbildung Abdeckung nicht richtig geschlossen. Geräusche im Betrieb Um die eingestellte Temperatur zu halten, muß der Kompressor von Zeit zu Zeit starten. Die dabei entstehenden Geräusche sind normal( leichter Brummton) Bei Erreichen der Betriebstemperatur schaltet sich der Kompressor wieder selbständig aus. Vermeiden Sie den Wassereintritt in die Abdeckung der Innenbeleuchtung! Vergessen Sie nicht, auch die Dichtung der Abdeckung zu reinigen.

Gebrauchsanweisung Bedeutung des Symbols „Mülltonne“ Schonen Sie unsere Umwelt, Elektrogeräte gehören nicht in den Hausmüll. Nutzen Sie die für die Entsorgung von Elektrogeräten vorgesehenen Sammelstellen und geben dort Ihre Elektrogeräte ab die Sie nicht mehr benutzen werden. Sie helfen damit die potenziellen Auswirkungen, durch falsche Entsorgung, auf die Umwelt und die menschliche Gesundheit zu vermeiden. Sie leisten damit Ihren Beitrag zur Wiederverwertung, zum Recycling und zu anderen Formen der Verwertung von Elektro- und Elektronik-Altgeräten. Informationen, wo die Geräte zu entsorgen sind, erhalten Sie über Ihre Kommunen oder die Gemeindeverwaltungen. In vielen Ländern der EU ist die Entsorgung von Elektro- und Elektronik-Altgeräten über den Hausund/oder Restmüll ab 13.8.2005 verboten. In Deutschland ab 23.3.2006.
