BEDIENUNGSANLEITUNG DECO-XLVX SCHEPPACH

Erklärung der Symbole auf dem Gerät

	Warnung - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen
	Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Material darf nicht bearbeitet werden!
	Gehörschutz tragen!
	Tragen Sie eine Schutzbrille. Während der Arbeit entstehende Funken oder aus dem Gerät heraustretende Splitter, Späne und Stäube können Sichtverlust bewirken.
	Achtung! Verletzungsgefahr! Nicht in das laufende Sägeblatt greifen!
	Das Produkt entspricht den geltenden europäischen Richtlinien.

Inhaltsverzeichnis:

Seite:

1. Einleitung....9
2. Gerätebeschreibung 9
3. Lieferumfang....10
4. Bestimmungsgemäße Verwendung 10
5. Sicherheitshinweise.... 10
6. Technische Daten 14
7. Vor Inbetriebnahme 14
8. Aufbau.... 15
9. Bedienung.... 17
10. Elektrischer Anschluss 18
11. Transport.... 19
12. Reinigung, Wartung und Ersatzteilbestellung.... 19
13. Lagerung....20
14. Entsorgung und Wiederverwertung 20
15. Störungsabhilfe....21
16. Konformitätserklärung 55

1. Einleitung

Hersteller:

Scheppach GmbH

Wir wünschen Ihnen viel Freude und Erfolg beim Arbeiten mit Ihrem neuen Gerät.

Hinweis:

Der Hersteller dieses Gerätes haftet nach dem geltenden Produkthaftungsgesetz nicht für Schäden, die an diesem Gerät oder durch dieses Gerät entstehen bei:

• unsachgemäßer Behandlung,
• Nichtbeachtung der Bedienungsanleitung,
• Reparaturen durch Dritte, nicht autorisierte Fachkräfte,
• Einbau und Austausch von nicht originalen Ersatzteilen,
• nicht bestimmungsgemäßer Verwendung,
• Ausfällen der elektrischen Anlage bei Nichtbeachtung der elektrischen Vorschriften und VDE-Bestimmungen 0100, DIN 57113 / VDE0113.

Beachten Sie:

Lesen Sie vor der Montage und vor Inbetriebnahme den gesamten Text der Bedienungsanleitung durch.

Diese Bedienungsanleitung soll es Ihnen erleichtern, Ihr Gerät kennenzulernen und dessen bestimmungsgemäßen Einsatzmöglichkeiten zu nutzen.

Die Bedienungsanleitung enthält wichtige Hinweise, wie Sie mit dem Gerät sicher, fachgerecht und wirtschaftlich arbeiten, und wie Sie Gefahren vermeiden, Reparaturkosten sparen, Ausfallzeiten verringern und die Zuverlässigkeit und Lebensdauer des Gerätes erhöhen.

Zusätzlich zu den Sicherheitsbestimmungen dieser Bedienungsanleitung müssen Sie unbedingt die für den Betrieb des Gerätes geltenden Vorschriften Ihres Landes beachten.

Bewahren Sie die Bedienungsanleitung, in einer Plastikhülle geschützt vor Schmutz und Feuchtigkeit, bei dem Gerät auf. Sie muss von jeder Bedienungsperson vor Aufnahme der Arbeit gelesen und sorgfältig beachtet werden.

An dem Gerät dürfen nur Personen arbeiten, die im Gebrauch des Gerätes unterwiesen und über die damit verbundenen Gefahren unterrichtet sind. Das geforderte Mindestalter ist einzuhalten.

Neben den in dieser Bedienungsanleitung enthaltenen Sicherheitshinweisen und den besonderen Vorschriften Ihres Landes sind die für den Betrieb von baugleichen Maschinen allgemein anerkannten technischen Regeln zu beachten.

Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

2. Gerätebeschreibung

1. Sterngriffschraube
2. Anschlusspunkt (Abblasvorrichtung)
3. Sägeblattschutz
4. Halter (Sägeblattschutz)
5. Niederhalter
6. Sägetisch
7. Fußpedal
8. Anschlussrohr (Absaugung)
9. Abdeckung
10. Lagerstellen
11. Spannschraube (Sägeblattspannung)
12. LED Lampe
13. Ein-/Ausschalter
14. Hubzahlregler

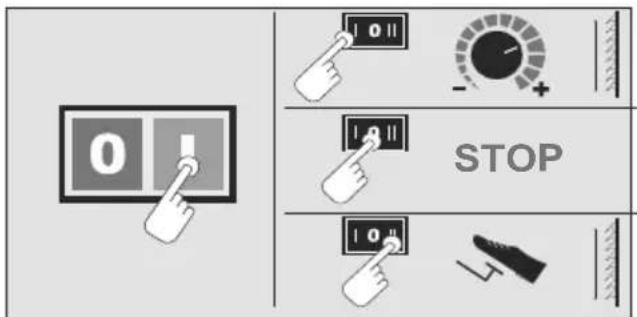

15. Wahlschalter Arbeitsmodus
16. Klemmschraube für Neigung des Sägetisches
17. Skala
18. Schraube (Niederhalter)
19. Ein-/Ausschalter (LED Lampe)
20. Tragegriff
21. Klemmschraube (Abblasdüse)
22. Tischeinlage
23. Montagepunkte
24. Anschraubpunkt (Sägeblattschutz)
25. Sägeblatt
26. Kreuzschlitzschraube (Abdeckung)
27. Untere Sägeblatthalterung
28. Klemmschraube Sägeblatt
29. Obere Sägeblatthalterung
30. Klemmschraube Sägeblatt
31. Zeiger
32. Schraube Gradskala
33. Maschinengehäuse
34. Kreuzschlitzschrauben (Tragegriff)
35. Ausleger

3. Lieferumfang

• Dekupiersäge 1x
• Tragegriff (20) 1x
  • Sägeblatt (25)
  • Innensechskantschlüssel 2,5 mm (A) 1x
  • Innensechskantschlüssel 4 mm (B) 1x
  • Kreuzschlitzschraube M5x8 mm (C) 4x

Montagematerial:

(Nicht im Lieferumfang enthalten)

• 90° Anschlagwinkel
  • Kreuzschlitzschraubenzieher
  • Gabelschlüssel 10mm
  • Gabelschlüssel 13mm
  • Gabelschlüssel 14mm

4. Bestimmungsgemäße Verwendung

Die Dekupiersäge dient zum Schneiden von kantigen Hölzern oder anderen Werkstoffen wie z.B. Plexiglas, GFK, Schaumstoff, Gummi, Leder und Kork. Verwenden Sie die Säge nicht zum Schneiden von Rundmaterial. Rundmaterial kann leicht verkanten.

Verletzungsgefahr! Teile können herausgeschleudert werden!

Das Gerät darf nur nach seiner Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte bestimmungs- gemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

• Es dürfen nur für die Maschine geeignete Sägeblätter verwendet werden.
• Bestandteil der bestimmungsgemäßen Verwendung ist auch die Beachtung der Sicherheitshinweise, sowie die Montageanleitung und Betriebshinweise in der Bedienungsanleitung.
• Personen, die die Maschine bedienen und warten, müssen mit dieser vertraut und über mögliche Gefahren unterrichtet sein.
• Darüber hinaus sind die geltenden Unfallverhütungsvorschriften genauestens einzuhalten.

- Sonstige allgemeine Regeln in arbeitsmedizinischen und sicherheitstechnischen Bereichen sind zu beachten.

- Veränderungen an der Maschine schließen eine 1xHaftung des Herstellers und daraus entstehende Schäden gänzlich aus.

Restrisiken

Auch wenn Sie dieses Elektrowerkzeug vorschriftsmäßig bedienen, bleiben immer Restrisiken bestehen. Folgende Gefahren können im Zusammenhang mit der Bauweise und Ausführung dieses Elektrowerkzeuges auftreten:

• Lungenschäden, falls keine geeignete Staubschutzmaske getragen wird.
• Gehörschäden, falls kein geeigneter Gehörschutz getragen wird.
• Unfallgefahr durch Handkontakt in nicht abgedecktem Schneidbereich des Werkzeuges.
• Verletzungsgefahr beim Werkzeugwechsel (Schnittgefahr).
• Quetschen der Finger.
  • Gefährdung durch Rückschlag.
• Kippen des Werkstückes aufgrund einer unzureichenden Werkstückauflagefläche.
• Berühren des Schneidwerkzeuges.
• Herausschleudern von Astteilen und Werkstückteilen.

5. Sicherheitshinweise

5.1 Allgemeine Sicherheitshinweise für Elektro-werkzeuge

⚠️ WARNUNG! Lesen Sie alle Sicherheitshinweise, Anweisungen, Bebilderungen und technischen Daten, mit denen dieses Elektrowerkzeug versehen ist. Versäumnisse bei der Einhaltung der nachfolgenden Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzleitung) oder auf akkubetriebene Elektrowerkzeuge (ohne Netzleitung).

1. Arbeitsplatzsicherheit

a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen.

b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Elektrowerkzeug verlieren.

2. Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.

b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

c) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.

d) Zweckentfremden Sie die Anschlussleitung nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steck-dose zu ziehen. Halten Sie die Anschlussleitung fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen. Beschädigte oder verwickelte Anschlussleitungen erhöhen das Risiko eines elektrischen Schlages.

e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungsleitungen, die auch für den Außenbereich geeignet sind. Die Anwendung einer für den Außenbereich geeigneten Verlängerungsleitung verringert das Risiko eines elektrischen Schlages.

f) Wenn der Betrieb des Elektrowerkzeugs in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3. Sicherheit von Personen

a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.

b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeugs, verringert das Risiko von Verletzungen.

c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeugs den Finger am Schalter haben oder das Elektrowerkzeug eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.

d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Teil des Elektrowerkzeugs befindet, kann zu Verletzungen führen.

e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.

f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare und Kleidung fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.

g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, sind diese anzuschließen und richtig zu verwenden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.

h) Wiegen Sie sich nicht in falscher Sicherheit und setzen Sie sich nicht über die Sicherheitsregeln für Elektrowerkzeuge hinweg, auch wenn Sie nach vielfachem Gebrauch mit dem Elektrowerkzeug vertraut sind. Achtloses Handeln kann binnen Sekundenbruchteilen zu schweren Verletzungen führen.

1. Verwendung und Behandlung des Elektro-werkzeuges

a) Überlasten Sie das Elektrowerkzeug nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.

b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.

c) Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie einen abnehmbaren Akku, bevor Sie Geräteeinstellungen vornehmen, Einsatzwerkzeugteile wechseln oder das Elektrowerkzeug weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeugs.

d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie keine Personen das Elektrowerkzeug benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.

e) Pflegen Sie Elektrowerkzeuge und Einsatzwerkzeug mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeugs beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Elektrowerkzeuges reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.

g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

h) Halten Sie Griffe und Griffflächen trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Griffflächen erlauben keine sichere Bedienung und Kontrolle des Elektrowerkzeugs in unvorhergesehenen Situationen.

5. Service

a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeugs erhalten bleibt.

WARNUNG

Dieses Elektrowerkzeug erzeugt während des Betriebes ein elektromagnetisches Feld. Dieses Feld kann unter bestimmten Umständen aktive oder passive medizinische Implantate beeinträchtigen. Um die Gefahr von ernsthaften oder tödlichen Verletzungen zu verringern, empfehlen wir Personen mit medizinischen Implantaten ihren Arzt und den Hersteller vom medizinischen Implantat zu konsultieren, bevor das Elektrowerkzeug bedient wird.

5.2 Sicherheitshinweise für Dekupiersägen

- In einem Notfall die Maschine direkt ausschalten und den Netzstecker ziehen.

- Beachten Sie alle diese Hinweise, bevor und während Sie mit der Säge arbeiten.

- Verwenden Sie die Säge nicht zum Brennholzsägen.

- Ist ein Verlängerungskabel erforderlich, so vergewissern Sie sich, dass dessen Querschnitt für die Stromaufnahme der Säge ausreichend ist. Mindestquerschnitt 1,5 mm ^2 .

- Kabeltrommel nur im abgerollten Zustand verwenden.

- An der Maschine tätige Personen dürfen nicht abgelenkt werden.

• Die Sägeblätter dürfen in keinem Fall nach dem Ausschalten des Antriebs durch seitliches Gegendrücken gebremst werden.

- Bauen Sie nur gut geschärfte, rissfreie und nicht verformte Sägeblätter ein.

- Fehlerhafte Sägeblätter müssen sofort ausge- tauscht werden.

- Benützen Sie keine Sägeblätter, die den in dieser Gebrauchsanweisung angegebenen Kenndaten nicht entsprechen.

- Es ist sicherzustellen, dass alle Einrichtungen, die das Sägeblatt verdecken, einwandfrei arbeiten.

- Sicherheitseinrichtungen an der Maschine dürfen nicht demontiert oder unbrauchbar gemacht werden.

- Beschädigte oder fehlerhafte Schutzeinrichtungen sind unverzüglich auszutauschen.

- Schneiden Sie keine Werkstücke, die zu klein sind, um sie sicher in der Hand zu halten.

• Die Maschine nicht so weit belasten, dass sie zum Stillstand kommt.

- Drücken Sie das Werkstück immer fest gegen die Arbeitsplatte.

- Entfernen Sie nie lose Splitter, Späne oder eingeklemmte Holzteile bei laufendem Sägeblatt.

- Zum Beheben von Störungen am blockierten Einsatzwerkzeug die Maschine ausschalten. Netzstecker ziehen. Entfernen Sie die Blockade. Achtung! Verletzungsgefahr durch Sägeblatt! Tragen Sie Schutzhandschuhe! Führen Sie einen Probelauf ohne Werkstück durch. Achten Sie darauf, dass keine ungewöhnlichen Geräusche oder Schwingungen auftreten. Ist dies der Fall, schalten Sie das Gerät aus und wenden sich an den Hersteller.

- Umrüstungen, sowie Einstell-, Mess- und Reinigungsarbeiten nur bei abgeschaltetem Motor durchführen. Netzstecker ziehen.

- Überprüfen Sie vor dem Einschalten, dass die Schlüssel und Einstellwerkzeuge entfernt sind.

- Beim Verlassen des Arbeitsplatzes den Motor ausschalten und Netzstecker ziehen.

- Elektroinstallationen, Reparaturen und Wartungsarbeiten dürfen nur von Fachleuten ausgeführt werden.

- Sämtliche Schutz- und Sicherheitseinrichtungen müssen nach abgeschlossener Reparatur oder Wartung sofort wieder montiert werden.

• Die Sicherheits-, Arbeits-, und Wartungshinweise des Herstellers, sowie die in den Technischen Daten angegebenen Abmessungen, müssen eingehalten werden.

- Die einschlägigen Unfallverhütungsvorschriften und die sonstigen, allgemein anerkannten sicherheits-technischen Regeln müssen beachtet werden.

• Die Säge ist nur zur Aufstellung in Innenräumen gedacht.

- Werkstücke, die kleiner als der Sägeblattschutz sind, können zu Verletzungen an Händen und Fingern führen. Geeignete Hilfsmittel verwenden!

- Vermeiden Sie verkrampfte Handpositionen beim Führen des Werkstücks und Positionen, in denen ein Ausrutschen die Hand direkt ins Sägeblatt führen würde.

- Legen Sie das Sägeblatt immer so ein, dass die Zähne nach unten zum Sägetisch hinweisen.

- Stellen Sie immer die korrekte Blattspannung ein, um ein Reißen der Sägeblätter zu vermeiden.

- Gehen Sie besonders vorsichtig beim Schneiden von Material mit unregelmäßigen Schnittprofilen vor.

- Beim Zurückziehen des Werkstücks können sich Zähne in der Schnittfuge verhaken, besonders wenn die Sägespäne die Fuge blockieren. In diesem Fall sollten Sie die Säge abstellen, den Netzstecker ziehen, mit einem Keil die Schnittfuge öffnen und das Werkstück abziehen.

- Verlassen Sie den Arbeitsplatz niemals, ohne die Säge vorher abzustellen. Warten Sie, bis die Säge zum Stillstand gekommen ist.

- Setzen, kleben oder bauen Sie keine Teile am Arbeitstisch zusammen, während die Säge läuft.

- Säge erst nach Freimachen des Arbeitstisches von Materialresten und Werkzeugen einschalten. Lassen Sie nur das zu bearbeitenden Werkstück und etwaige Arbeitshilfen (Keile) auf dem Werktisch.

- Tragen Sie immer eine Schutzbrille.

- Halten Sie die Finger in einem sicheren Abstand vom Sägeblatt.

- Führen Sie das Werkstück sicher und fest und lassen Sie es zu keinem Zeitpunkt locker.

- Verlassen Sie den Arbeitsplatz niemals, ohne vorher die Säge abzustellen.

- Lassen Sie sich von Ihrer Vertrautheit mit der Säge nicht zu Unachtsamkeit verleiten. Durch Unachtsamkeit kann es bereits innerhalb von Sekundenbruchteilen zu schweren Verletzungen kommen.

Bewahren Sie die Sicherheitshinweise gut auf.

6. Technische Daten

Netzspannung 230 V\~/50 Hz

Leistungsaufnahme 70 W (S1*)
	120 W (S6 30%**)
Hubzahl 400-1600 min	-1
Hubbewegung 13 mm
Abmessung L x B x H 618 x 289 x 313 mm
Tisch schwenkbar 0° bis 45° nach links
Tischgröße 250 x 415 mm
Sägeblattlänge ca. (zwischen beiden Pins)	127 mm
Ausladung Sägearm 406 mm
Schnitthöhe max. bei 90°	48 mm
Schnitthöhe max. bei 45°	23 mm
Schutzart	IPX0
Absaugstutzen ø	35 mm
Gewicht	11,4 kg

\*Betriebsart S1 (Dauerbetrieb)

Die Maschine kann dauerhaft mit der angegebenen Leistung betrieben werden.

\*\*Betriebsart S6, ununterbrochener periodischer Betrieb.

Der Betrieb setzt sich aus einer Anlaufzeit, einer Zeit mit konstanter Belastung und einer Leerlaufzeit zusammen. Die Spieldauer beträgt 10 min, die relative Einschaltdauer beträgt 25% der Spieldauer.

Geräuschemissionswerte

Die Geräuschwerte wurden entsprechend EN 62841-1:2015 ermittelt.

Tragen Sie einen Gehörschutz.

Die Einwirkung von Lärm kann Gehörverlust bewirken.

Schalldruckpegel L_pA	71, dB
Unsicherheit K_pA	3 dB
Schallleistungspegel L_WA	84 dB
Unsicherheit K_WA	3 dB

Die angegebenen Werte sind Emissionswerte und müssen damit nicht zugleich auch sichere Arbeitsplatzwerte darstellen. Obwohl es eine Korrelation zwischen Emissions- und Immissionspegeln gibt, kann daraus nicht zuverlässig abgeleitet werden, ob zusätzliche Vorsichtsmaßnahmen notwendig sind oder nicht. Faktoren, welche den derzeitigen am Arbeitsplatz vorhandenen Immissionspegel beeinflussen können, beinhalten die Dauer der Einwirkungen, die Eigenart des Arbeitsraumes, andere Geräuschquellen usw., z.B. die Anzahl der Maschinen und von anderen benachbarten Vorgängen.

Die zuverlässigen Arbeitsplatzwerte können ebenso von Land zu Land variieren. Diese Information soll jedoch den Anwender befähigen, eine bessere Abschätzung von Gefährdung und Risiko vorzunehmen.

Beschränken Sie die Geräuschentwicklung auf ein Minimum!

• Verwenden Sie nur einwandfreie Geräte.
• Warten und reinigen Sie das Gerät regelmäßig.
  • Passen Sie Ihre Arbeitsweise dem Gerät an.
• Überlasten Sie das Gerät nicht.
• Lassen Sie das Gerät gegebenenfalls überprüfen.
• Schalten Sie das Gerät aus, wenn es nicht benutzt wird.

Geeignete Sägeblätter

Es können alle handelsüblichen Sägeblätter mit einer Mindestlänge von 133 mm mit und ohne Stift eingesetzt werden.

7. Vor Inbetriebnahme

7.1 Auspacken

• Öffnen Sie die Verpackung und nehmen Sie das Gerät vorsichtig heraus.
• Entfernen Sie das Verpackungsmaterial sowie Verpackungs- und Transportsicherungen (falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Gerät und die Zubehörteile auf Transportschäden.
• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf.

WARNUNG

Gerät und Verpackungsmaterialien sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoffbeuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr!

7.2 Allgemeine Hinweise

• Vor Inbetriebnahme müssen alle Abdeckungen und Sicherheitsvorrichtungen ordnungsgemäß montiert sein.
  • Das Sägeblatt muss frei laufen können.
• Bei bereits bearbeitetem Holz auf Fremdkörper wie z.B. Nägel oder Schrauben usw. achten.
• Bevor Sie den Ein-/Ausschalter betätigen, vergewissern Sie sich, ob das Sägeblatt richtig montiert ist und bewegliche Teile leichtgängig sind.
• Überzeugen Sie sich vor dem Anschließen der Maschine, dass die Daten auf dem Typenschild mit den Netzdaten übereinstimmen.
• Schließen Sie die Maschine nur an eine ordnungsgemäß installierte Schutzkontakt- Steckdose an, die mit mindestens 10 A abgesichert ist.

7.3 Montage der Dekupiersäge auf einer Werkbank (Abb. 6)

Alternativ kann die Dekupiersäge auf einer Werkbank montiert werden.

Zur Montage benötigen Sie:

• Sechskantschraube M8 (4x)
• Sechskantmutter M8 (4x)
- Unterlegscheibe ∅ 8,4 mm (8x)
• Bohrschablone (Abb. 6)

Das Montagematerial ist nicht im Lieferumfang enthalten.

Die Länge der zu verwendeten Schrauben variiert je nach Dicke der Tischplatte.

WARNUNG

Verletzungsgefahr! Ziehen Sie vor allen Montagearbeiten an der Dekupiersäge den Netzstecker.

1. Montieren Sie die Dekupiersäge auf einem massiven Werktisch aus Holz. Dadurch kann eine starke Geräuschentwicklung durch Vibrationen vermieden werden.
2. Markieren Sie die Bohrlöcher mithilfe der Abmessungen (Abb. 6)

3. Bohren Sie 4 Löcher (Durchmesser 8,5 mm) in den Werktisch.

4. Verschrauben Sie die Dekupiersäge mit dem Werktisch mit der Sechskantschraube durch die Montagepunkte in folgender Reihenfolge (Abb. 6):

5. Sechskantmutter

6. Unterlegscheibe
7. Dekupiersäge
8. Werktisch
9. Unterlegscheibe
   • Sechskantschraube

8. Aufbau

8.1 Montage des Tragegriffs (Abb.7)

1. Schrauben sie den Tragegriff (20) mit 4 Kreuzschlitzschrauben (C) und einem Kreuzschraubenzieher (Nicht im Lieferumfang enthalten) an das Maschinengehäuse (33). Sollte sich der Tragegriff nicht über das Maschinengehäuse (33) passen drehen sie die Kreuzschlitzschrauben (34) ein weinig heraus.
2. Ziehen sie nun die beiden Kreuzschlitzschrauben (34) am Tragegriff (20) fest.

WARNUNG

Verletzungsgefahr! Ziehen Sie vor allen Montagearbeiten an der Dekupiersäge den Netzstecker.

8.2 Montage / Wechsel des Sägeblattes (Abb. 8-12)

WARNUNG

Um Verletzungen durch ein versehentliches Starten zu vermeiden: Drücken Sie vor dem Entfernen oder Auswechseln des Sägeblattes immer die Taste „0“ und ziehen Sie den Netzstecker aus der Steckdose.

8.2.1 Tischeinlage entfernen / einsetzen (Abb. 8 & 9)

1. Lösen Sie die Sterngriffschraube (1).
2. Stellen Sie den Sägeblattschutz (3) und den Niederhalter (5) ganz nach oben.
3. Fassen Sie unter den Sägetisch (6) und drücken die Tischeinlage (22) nach oben.
4. Nun kann die Tischeinlage (22) entfernt werden.

Achten Sie beim Einsetzen der Tischeinlage (22) auf die Position des Sägespalts. Die Tischeinlage (22) muss wie in Abb. 8 eingesetzt werden. Ansonsten kann die Maschine bei Gehrungsschnitten beschädigt werden.

8.2.2 Demontage des Sägeblattes mit Stiften (Abb. 8 - 12)

1. Zur Entnahme des Sägeblatts (25) Nehmen Sie die Tischeinlage (22) nach oben ab. (siehe 8.2.1)
2. Lösen Sie zuerst die Spannung, indem Sie die Spannschraube für Sägeblattspannung (11) im Uhrzeigersinn drehen. (Abb.9)
3. Halten Sie das Sägeblatt (25) fest und drücken Sie den Ausleger (35) leicht nach unten (siehe Abb. 10).
4. Ziehen Sie das Sägeblatt (25) aus der oberen und unteren Sägeblatthalterung (29/27).

8.2.3 Montage des Sägeblattes mit Stiften (Abb. 9 - 12)

Die Zähne des Sägeblattes müssen immer nach unten zeigen.

1. Führen Sie ein Ende des Sägeblattes (25) durch die Öffnung im Tisch.
2. Setzen Sie das Sägeblatt (25) mit den Stiften zuerst in der unteren Sägeblatthalterung (27) ein.
3. Drücken Sie den Ausleger (35) leicht nach unten (siehe Abb. 10). Setzen Sie das Sägeblatt (25) mit den Stiften in die obere Sägeblatthalterung (29) ein.
4. Überprüfen Sie die Position der Sägeblattstifte in den Sägeblatthalterungen (29/27).
5. Spannen Sie das Sägeblatt (25) mit der Spannschraube für Sägeblattspannung (11), indem Sie diese gegen den Uhrzeigersinn drehen. Überprüfen Sie die Spannung des Sägeblattes (25).
6. Setzen Sie die Tischeinlage (22) wieder ein. (siehe 8.2.1)

8.2.4 Demontage des Sägeblattes ohne Stifte (Abb. 8 - 12)

1. Nehmen Sie die Tischeinlage (22) nach oben ab. (siehe 8.2.1)
2. Lösen Sie zuerst die Spannung, indem Sie die Spannschraube für Sägeblattspannung (11) gegen den Uhrzeigersinn drehen. (Abb.9)
3. Drücken Sie den Ausleger (35) leicht nach unten. (Abb. 10)
4. Entfernen Sie das Sägeblatt (25), indem Sie die Klemmschrauben für Sägeblatt (28 & 30) lösen und es nach vorne aus den Halterungen und durch die Öffnung im Tisch ziehen. (Abb. 10 - 12)

8.2.5 Einsetzen des Sägeblattes ohne Stifte (optional) (Abb. 8-12)

Die Zähne des Sägeblattes müssen immer nach unten zeigen.

1. Führen Sie ein Ende des Sägeblattes (25) durch die Öffnung im Tisch.
2. Setzen Sie das Sägeblatt (25) zuerst in der unteren Sägeblatthalterung (27) ein und klemmen sie dieses mit der Klemmschraube Sägeblatt (28). (Abb. 11) Achten sie darauf, dass das Sägeblatt flächig aufliegt.
3. Drücken Sie den Ausleger (35) leicht nach unten (siehe Abb. 10). Setzen Sie das Sägeblatt (25) in die obere Sägeblatthalterung (29) ein.
4. Klemmen sie dieses mit der Klemmschraube Sägeblatt (30). (Abb. 12) Achten sie darauf, dass das Sägeblatt flächig aufliegt.
5. Spannen Sie das Sägeblatt (25) mit der Spann- schraube für Sägeblattspannung (11), indem Sie diese gegen den Uhrzeigersinn drehen. Überprü- fen Sie die Spannung des Sägeblattes (25).
6. Setzen Sie die Tischeinlage (22) wieder ein. (siehe 8.2.1)

8.3 Überprüfung der Spannung des Sägeblattes

WARNUNG

Überprüfen Sie regelmäßig und nach dem Einsetzen eines Sägeblattes die Blattspannung.

Spannen Sie das Sägeblatt nach dessen Montage, indem Sie die Spannschraube für Sägeblattspannung (11) gegen den Uhrzeigersinn drehen.

Sollte die Blattspannung zu gering oder zu hoch sein, gehen Sie wie folgt vor:

- Drehen Sie die Spannschraube für Sägeblattspannung (11) gegen Uhrzeigersinn um die Spannung zu erhöhen und im den Uhrzeigersinn um diese zu verringern. (Abb.9)

Das Sägeblatt sollte bei richtiger Spannung einen hellen Ton beim „Anzupfen“, wie bei einer Saite, abgeben.

8.4 Feineinstellung der Winkelskala (Abb. 14)

ACHTUNG

Überprüfen Sie die Einstellung der Winkelskala, bevor Sie mit dem Gerät arbeiten.

1. Verwenden Sie zum Einstellen des Sägetisches einen 90° Anschlagwinkel (nicht im Lieferumfang enthalten). Legen Sie diesen am Sägetisch (6) und am Sägeblatt (25) an (Abb. 14).
2. Lösen Sie die Klemmschraube für Neigung des Sägetisches (16). Den Sägetisch (6) soweit verstellen, bis der Winkel zwischen Sägeblatt (25) und dem Sägetisch (6) 90° beträgt.
3. Ziehen Sie die Klemmschraube für Neigung des Sägetisches (16) wieder fest.
4. Lösen Sie die Schraube (32) und drehen Sie den Zeiger (31) auf die 0°-Markierung.
5. Führen Sie einen Probeschnitt durch. Prüfen Sie den Winkel am Werkstück mit einem Winkelmesser (nicht im Lieferumfang enthalten). Justieren Sie gegebenenfalls den Zeiger (31) nach.

8.5 Einstellen des Niederhalters (Abb. 8)

HINWEIS: Der Niederhalter (5) muss immer entsprechend der Werkstückhöhe angepasst werden. Das Werkstück sollte dabei jedoch nicht geklemmt werden, sondern frei beweglich bleiben. Der Niederhalter (5) dient als Sicherung, dass das Werkstück nicht nach oben gerissen werden kann und dabei das Sägeblatt (25) zerstört.

1. Lösen Sie zum Einstellen des Niederhalters (5) die Sterngriffschraube (1).
2. Stellen Sie den Niederhalter (5) entsprechend der Werkstückhöhe ein.
3. Ziehen Sie die Sterngriffschraube (1) wieder fest.

8.6 Späneabsaugung (Abb. 13)

ACHTUNG: Betreiben Sie das Produkt nur mit einer geeigneten Späneabsauganlage. Verwenden Sie keinen Haushaltsstaubsauger.

Schließen Sie eine geeignete Späneabsauganlage (nicht im Lieferumfang enthalten) am Absauganschluss (8) an.

ACHTUNG: Überprüfen und reinigen Sie regelmäßig die Absaugkanäle.

9. Bedienung

⚠️ ACHTUNG!

Vor der Inbetriebnahme das Gerät unbedingt kom- plett montieren!

9.1 Allgemeine Hinweise

• Die Säge schneidet Holz nicht selbsttätig. Der Benutzer ermöglicht das Schneiden durch Führung des Holzes in das bewegte Sägeblatt.
  • Die Zähne schneiden das Holz nur beim Abwärtshub.
• Das Holz muss langsam in das Sägeblatt geführt werden, da die Zähne des Sägeblattes sehr klein sind.
• Jede Person, die mit der Säge umgehen will, benötigt eine gewisse Lernzeit. Während dieser Zeit werden sicher einige Blätter brechen.
• Beim Schneiden von dickeren Hölzern ist besonders zu beachten, dass das Sägeblatt nicht gebogen oder verdreht wird.
• Durch eine vorsichtige Arbeitsweise wird die Lebensdauer des Sägeblatts erhöht.

9.2 Hubzahlregler (Abb. 3)

Mit dem Hubzahlregler (14) können Sie die Hubzahl entsprechend des zu schneidenden Materials einstellen. Für weiches Material empfehlen wir hohe Hubzahlen, für hartes Material niedrige Hubzahlen.

Drehen Sie den Hubzahlregler (14) im Uhrzeigersinn, erhöhen Sie die Hubzahl. Durch Drehen gegen den Uhrzeigersinn verringern Sie die Hubzahl.

9.3 Durchführung von Innenschnitten

Mit dieser Dekupiersäge sind Innenschnitte in Werkstücke möglich, ohne dass die Außenseite oder der Umfang des Werkstücks beschädigt wird.

1. Entfernen Sie das Sägeblatt (25), wie unter 8.2 beschrieben.
2. Bohren Sie ein Loch in das Werkstück.
3. Legen Sie das Werkstück mit der Bohrung über die Öffnung der Tischeinlage (22) auf den Sägetisch (6).
4. Installieren Sie das Sägeblatt (25) (wie unter 8.2 beschrieben) durch die Bohrung im Werkstück und stellen Sie die Blattspannung ein.
5. Entfernen Sie nach Beendigung der Innenschnitte das Sägeblatt (25) von den Blatthalterungen (wie unter 8.2 beschrieben).
6. Nehmen Sie das Werkstück vom Tisch.

9.4 Durchführen von Gehrungsschnitten (Abb. 15)

WARNUNG

Seien Sie beim Durchführen von Gehrungsschnitten besonders vorsichtig. Durch die Neigung des Sägetisches wird ein Abrutschen begünstigt. Es besteht Verletzungsgefahr.

1. Zur Durchführung von Gehrungsschnitten passen Sie den Abstand des am Niederhalter (5) montierten Sägeblattschutzes (3) zum Arbeitstisch entsprechend an.
2. Schwenken Sie den Tisch, indem Sie die Klemmschraube für Neigung des Sägetisches (16) lösen und den Sägetisch (6) in die gewünschte Lage kippen.
3. Ziehen Sie die Klemmschraube für Neigung des Sägetisches (16) an.

9.5 Betrieb Arbeitslampe (Abb. 16)

- Betätigen Sie den Ein-/Ausschalter (19), um die Arbeitslampe (12) ein- und auszuschalten.

9.6 Ein-/Ausschalter (15) (Abb. 3)

• Einschalten: Drücken Sie die grüne Taste „I“.
• Ausschalten: Drücken Sie die rote Taste „0“.

9.7 Arbeitsmodi (Abb. 3)

Die Dekupiersäge lässt sich manuell oder über das Fußpedal (7) bedienen. Die Auswahl zwischen den Arbeitsmodi erfolgt über den Wahlschalter (15). Achtung! Das Umschalten der Arbeitsmodi immer bei ausgeschalteter Maschine vornehmen.

• Wahlschalter Stellung „-“: Stopp-Stellung
• Wahlschalter Stellung „I“: Manuelle Steuerung über Hubzahlregler (16).
• Wahlschalter Stellung „II“: Fußpedal-Steuerung.

9.7.1 Manuelle Steuerung

1. Stellen Sie sicher, dass die Maschine eingeschaltet ist.
2. Stellen Sie den Wahlschalter Arbeitsmodus (15) auf die Position „I“, um die Säge manuell zu bedienen.
3. Stellen Sie mit dem Hubzahlregler (14) die für das Material geeignete Hubzahl ein (siehe 9.2).

9.7.2 Fußpedal-Steuerung

1. Stellen Sie sicher, dass die Maschine eingeschaltet ist.
2. Stellen Sie den Wahlschalter Arbeitsmodus (15) auf die Position „II“, um die Säge über das Fußpedal (7) zu bedienen.

VORSICHT

Im Arbeitsmodus II „Fußpedal-Steuerung“ kann die Maschine durch versehentliches Betätigen des Fußpedals (7) automatisch anlaufen.

VORSICHT

Beim Umstellen von Arbeitsmodus II „Fußpedal-Steuerung“ auf Arbeitsmodus I „Manuelle Steuerung“ läuft die Maschine automatisch an. Die Hubzahl entspricht der am Hubzahlregler (14) eingestellten Hubzahl.

9.7.3 Stopp-Stellung

Wird der Wahlschalter Arbeitsmodus (15) auf Position „0“ (Stopp-Stellung) gesetzt, stoppt die Maschine.

VORSICHT

Die Maschine ist in dieser Position nicht ausgeschaltet.

10. Elektrischer Anschluss

Der installierte Elektromotor ist betriebsfertig angeschlossen. Der Anschluss entspricht den einschlägigen VDE- und DIN-Bestimmungen.

Der kundenseitige Netzanschluss sowie die verwendete Verlängerungsleitung müssen diesen Vorschriften entsprechen.

Schadhafte Elektro-Anschlussleitung

An elektrischen Anschlussleitungen entstehen oft Isolationsschäden.

Ursachen hierfür können sein:

- Druckstellen, wenn Anschlussleitungen durch Fenster oder Türspalten geführt werden.

• Knickstellen durch unsachgemäße Befestigung oder Führung der Anschlussleitung.
• Schnittstellen durch Überfahren der Anschlussleitung.
• Isolationsschäden durch Herausreißen aus der Wandsteckdose.
  • Risse durch Alterung der Isolation.

Solch schadhafte Elektro-Anschlussleitungen dürfen nicht verwendet werden und sind aufgrund der Isolationsschäden lebensgefährlich.

Elektrische Anschlussleitungen regelmäßig auf Schäden überprüfen. Achten Sie darauf, dass beim Überprüfen die Anschlussleitung nicht am Stromnetz hängt.

Elektrische Anschlussleitungen müssen den einschlägigen VDE- und DIN-Bestimmungen entsprechen.

Verwenden Sie nur Anschlussleitungen mit Kennzeichnung H 05 VV-F.

Ein Aufdruck der Typenbezeichnung auf dem Anschlusskabel ist Vorschrift.

Wechselstrommotor

• Die Netzspannung muss 220-240 V\~ betragen.

- Verlängerungsleitungen bis 25 m Länge müssen einen Querschnitt von 1,5 Quadratmillimeter aufweisen.

Anschlüsse und Reparaturen der elektrischen Ausrüstung dürfen nur von einer Elektrofachkraft durchgeführt werden.

Bei Rückfragen bitte folgende Daten angeben:

• Stromart des Motors
- Daten des Maschinen-Typenschilds

Anschlussart Y

Wenn ein Ersatz der Netzanschlussleitung erforderlich ist, ist dies vom Hersteller oder seinem Vertreter auszuführen, um Sicherheitsgefährdungen zu vermeiden.

11. Transport

• Transportieren Sie das Elektrowerkzeug, indem Sie es am Transportgriff (20) anheben. (Abb.16)
• Verwenden Sie niemals die Schutzvorrichtungen für Handhabung oder Transport.
• Achten Sie darauf, dass während des Transportes der freiliegende Teil des Sägeblattes abgedeckt ist, beispielsweise durch die Schutzvorrichtung.

12. Reinigung, Wartung und Ersatzteilbestellung

WARNUNG

Schalten Sie die Säge immer aus und ziehen Sie den Netzstecker vor allen Wartungs- und Reinigungsarbeiten.

12.1 Reinigung

Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehäuse so staub- und schmutzfrei wie möglich. Wir empfehlen, das Gerät direkt nach jeder Benutzung zu reinigen.

12.1.1 Reinigung außen

• Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife.
• Verwenden Sie keine Reinigungs- oder Lösungsmittel. Diese könnten die Kunststoffteile des Gerätes angreifen.
• Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann.

12.1.2 Reinigung innen (Abb. 9)

Zum Reinigen des Geräteinneren müssen sie das Abdeckblech (9) entfernen:

1. Entfernen Sie dazu mit einem Kreuzschlitzschraubendreher (Nicht im Lieferumfang enthalten) die Schrauben (26).
2. Nehmen Sie die Abdeckung (9) ab.
3. Blasen Sie das Geräteinnere mit Druckluft bei niedrigem Druck aus.
4. Bringen Sie die Abdeckung (9) wieder an.
5. Setzen Sie die Schrauben (26) wieder ein und ziehen Sie diese an.

12.2 Wartung

12.2.1 Lager (Abb. 1)

- Schmieren Sie die Lagerstellen (10) der Umlenkrollen spätestens nach etwa 50 Betriebsstunden mit einem hochwertigen Maschinenfett.

Im Geräteinneren befinden sich keine weiteren zu wartenden Teile.

12.2.2 Kohlebürsten

Bei übermäßiger Funkenbildung lassen Sie die Kohlebürsten durch eine Elektrofachkraft überprüfen.

ACHTUNG

Die Kohlebürsten dürfen nur von einer Elektrofachkraft ausgewechselt werden.

12.2.3 Netzkabel

Wenn das Netzkabel ausgerissen, angeschnitten oder in anderer Form beschädigt ist, sollte es augenblicklich ersetzt werden. Die Lager des Motors und interne Teile nicht schmieren!

12.3 Service-Informationen

Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.

Verschleißteile*: Kohlebürsten, Sägeblatt, Tischeinlage

* Nicht zwingend im Lieferumfang enthalten!

Ersatzteile und Zubehör erhalten Sie in unserem Service-Center. Scannen Sie hierzu den QR-Code auf der Titelseite.

12.4 Ersatzteilbestellung

Bei der Ersatzteilbestellung (über die Service-Hotline) müssen folgende Angaben gemacht werden:

- Typ des Geräts

- Artikelnummer des Geräts (ist der Verpackung bzw. der Anleitung zu entnehmen)

13. Lagerung

Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreien sowie für Kinder unzugänglichen Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30 °C. Bewahren Sie das Elektrowerkzeug in der Originalverpackung auf.

14. Entsorgung und Wiederverwertung

Hinweise zur Verpackung

Die Verpackungsmaterialien sind recycelbar. Bitte Verpackungen umweltgerecht entsorgen.

Hinweise zum Elektro- und Elektronikgerätegesetz (ElektroG)

Elektro- und Elektronik-Altgeräte gehören nicht in den Hausmüll, sondern sind einer getrennten Erfassung bzw. Entsorgung zu-zuführen!

- Altbatterien oder -akkus, welche nicht fest im Altgerät verbaut sind, müssen vor Abgabe zerstörungsfrei entnommen werden! Deren Entsorgung wird über das Batteriegesetz geregelt.

- Besitzer bzw. Nutzer von Elektro- und Elektronikgeräten sind nach deren Gebrauch gesetzlich zur Rückgabe verpflichtet.

- Der Endnutzer trägt die Eigenverantwortung für das Löschen seiner personenbezogenen Daten auf dem zu entsorgenden Altgerät!

- Das Symbol der durchgestrichenen Mülltonne bedeutet, dass Elektro- und Elektronikaltgeräte nicht über den Hausmüll entsorgt werden dürfen.

- Elektro- und Elektronikaltgeräte können bei folgenden Stellen unentgeltlich abgegeben werden:

- Öffentlich-rechtliche Entsorgungs- bzw. Sammelstellen (z. B. kommunale Bauhöfe)

- Verkaufsstellen von Elektrogeräten (stationär und online), sofern Händler zur Rücknahme verpflichtet sind oder diese freiwillig anbieten.

- Bis zu drei Elektroaltgeräte pro Geräteart, mit einer Kantenlänge von maximal 25 Zentimetern, können Sie ohne vorherigen Erwerb eines Neu- gerätes vom Hersteller kostenfrei bei diesem ab- geben oder einer anderen autorisierten Sammel- stelle in Ihrer Nähe zuführen.

- Weitere ergänzende Rücknahmebedingungen der Hersteller und Vertreiber erfahren Sie beim jeweiligen Kundenservice.

- Im Falle der Anlieferung eines neuen Elektrogerätes durch den Hersteller an einen privaten Haushalt, kann dieser die unentgeltliche Abholung des Elektroaltgerätes, auf Nachfrage vom Endnutzer, veranlassen. Setzen Sie sich hierzu mit dem Kundenservice des Herstellers in Verbindung.

- Diese Aussagen gelten nur für Geräte, die in den Ländern der Europäischen Union installiert und verkauft werden und die der Europäischen Richtlinie 2012/19/EU unterliegen. In Ländern außerhalb der Europäischen Union können davon abweichende Bestimmungen für die Entsorgung von Elektro- und Elektronik-Altgeräten gelten.

15. Störungsabhilfe

WARNUNG

Schalten Sie die Säge immer aus und ziehen Sie den Netzstecker vor allen Wartungs- und Reinigungsarbeiten.

Störung Mögliche Ursache Abhilfe
Sägeblatt ohne Stifte löst sich nach Abschalten des Motors	Sägeblattklemmschraube von Sägeblatthalterung (27 /29) zu leicht angezogen	Sägeblattklemmschraube von Sägeblatthalterung (27 / 29) fest anziehen
Motor läuft nicht an	Verlängerungsleitung defekt Verlängerungsleitung austauschen
	Anschlüsse an Motor oder Schalter nicht in Ordnung	Von Elektrofachkraft prüfen lassen
	Motor oder Schalter defekt Von Elektrofachkraft prüfen lassen
Sägeblätter brechen	Spannung falsch eingestellt Korrekte	Spannung einstellen
	Belastung zu stark Werkstück langsamer zuführen
	Falscher Sägeblatttyp Korrekte Sägeblätter verwenden
	Werkstück nicht gerade geführt Seitendruck vermeiden
Sägeblatt schwingt aus, nicht gerade ausgerichtet.	Halterungen nicht ausgerichtet Öffnen	Sie die Schrauben, mit denen die Halterungen befestigt sind. Bringen Sie die Halterungen in lotrechte Position, ziehen Sie die Schrauben wieder an.

Garantiebedingungen

Revisionsdatum 26.11.2021

Sehr geehrte Kundin, sehr geehrter Kunde,

unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte ein Gerät dennoch nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der unten angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die Service-rufnummer zur Verfügung. Die nachfolgenden Hinweise sollen Ihnen für eine problemlose Bearbeitung und Regulierung im Schadensfall dienen.

Für die Geltendmachung von Garantieansprüchen - innerhalb Deutschland - gilt folgendes:

1. Diese Garantiebedingungen regeln unsere zusätzlichen Hersteller-Garantieleistungen für Käufer (private Endverbraucher) von Neugeräten. Die gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Für diese ist der Händler zuständig, bei dem Sie das Produkt erworben haben.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neuen Gerät, die auf einem Material- oder Herstellungsfehler beruhen und ist - nach unserer Wahl - auf die unentgeltliche Reparatur solcher Mängel oder den Austausch des Gerätes beschränkt (ggf. auch Austausch mit einem Nachfolgemodell). Ersetzte Geräte oder Teile gehen in unser Eigentum über. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder beruflichen Einsatz konstruiert wurden. Ein Garantiefall kommt daher nicht zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unseren Garantieleistungen ausgenommen sind:

4. Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung, nicht fachgerechte Installation, Nichtbeachtung der Bedienungsanleitung (z.B. Anschluss an eine falsche Netzspannung oder Stromart) bzw. der Wartungs- und Sicherheitsbestimmungen oder durch Einsatz des Geräts unter ungeeigneten Umweltbedingungen sowie durch mangelnde Pflege und Wartung entstanden sind.

5. Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Werkzeugen bzw. Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub), Transportschäden, Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden sind.
6. Schäden am Gerät oder an Teilen des Geräts, die auf einen bestimmungsgemäßen, üblichen (betriebsbedingten) oder sonstigen natürlichen Verschleiß zurückzuführen sind sowie Schäden und/oder Abnutzung von Verschleißteilen.
7. Mängel am Gerät, die durch Verwendung von Zubehör-, Ergänzungs- oder Ersatzteilen verursacht wurden, die keine Originalteile sind oder nicht bestimmungsgemäß verwendet werden.

- Geräte, an denen Veränderungen oder Modifikationen vorgenommen wurden.

• Geringfügige Abweichungen von der Soll-Beschaffenheit, die für Wert und Gebrauchstauglichkeit des Geräts unerheblich sind.
• Geräte an denen eigenmächtig Reparaturen oder Reparaturen, insbesondere durch einen nicht autorisierten Dritten, vorgenommen wurden.
• Wenn die Kennzeichnung am Gerät bzw. die Identifikationsinformationen des Produktes (Maschinenaufkleber) fehlen oder unlesbar sind.

- Geräte die eine starke Verschmutzung aufweisen und daher vom Servicepersonal abgelehnt werden.

Schadensersatzansprüche sowie Folgeschäden sind von dieser Garantieleistung generell ausgeschlossen.

1. Die Garantiezeit beträgt regulär 24 Monate* (12 Monate bei Batterien / Akkus) und beginnt mit dem Kaufdatum des Gerätes. Maßgeblich ist das Datum auf dem Original-Kaufbeleg. Garantieansprüche müssen jeweils nach Kenntniserlangung unverzüglich erhoben werden. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services. Das betroffene Gerät ist in gesäubertem Zustand zusammen mit einer Kopie des Kaufbelegs, - hierin enthalten die Angaben zum Kaufdatum und der Produktbezeichnung - der Kundendienststelle vorzulegen bzw. einzusenden. Wird ein Gerät unvollständig, ohne den kompletten Lieferumfang eingesendet, wird das fehlende Zubehör wertmäßig in Anrechnung / Abzug gebracht, falls das Gerät ausgetauscht wird oder eine Rückerstattung erfolgt. Teilweise oder komplett zerlegte Geräte können nicht als Garantiefall akzeptiert werden. Bei nicht berechtigter Reklamation bzw. außerhalb der Garantiezeit trägt der Käufer generell die Transportkosten und das Transportrisiko. Einen Garantiefall melden Sie bitte vorab bei der Servicestelle (s.u.) an. In der Regel wird vereinbart, dass das defekte Gerät mit einer kurzen Beschreibung der Störung per Abhol-Service (nur in Deutschland) oder - im Reparaturfall außerhalb des Garantiezeitraums - ausreichend frankiert, unter Beachtung der entsprechenden Verpackungs- und Versandrichtlinien, an die unten angegebene Serviceadresse eingesendet wird. Beachten Sie bitte, dass Ihr Gerät (modellabhängig) bei Rücklieferung, aus Sicherheitsgründen - frei von allen Betriebsstoffen ist. Das an unser Service-Center eingeschickte Produkt, muss so verpackt sein, dass Beschädigungen am Reklamationsgerät auf dem Transportweg vermieden werden. Nach erfolgter Reparatur / Austausch senden wir das Gerät frei an Sie zurück. Können Produkte nicht repariert oder ausgetauscht werden, kann nach unserem eigenen freien Ermessen ein Geldbetrag bis zur Höhe des Kaufpreises des mangelhaften Produkts erstattet werden, wobei ein Abzug aufgrund von Abnutzung und Verschleiß berücksichtigt wird. Diese Garantieleistungen gelten nur zugunsten des privaten Erstkäufers und sind nicht abtret- oder übertragbar.

2. Für die Geltendmachung Ihres Garantieanspruches kontaktieren Sie bitte unser Service-Center.

Bitte verwenden Sie vorzugsweise unser Formular auf unserer

Bitte senden Sie uns keine Geräte ohne vorherige Kontaktaufnahme und Anmeldung bei unserem Service-Center.

Für die Inanspruchnahme dieser Garantiezusagen ist der Erstkontakt mit unserem Service-Center zwingende Voraussetzung.

1. Bearbeitungszeit - Im Regelfall erledigen wir Reklamationssendungen innerhalb 14 Tagen nach Eingang in unserem Service-Center.

Sollte in Ausnahmefällen die genannte Bearbeitungszeit überschritten werden, so informieren wir Sie rechtzeitig.

1. Verschleißteile - Verschleißteile sind: a) mitgelieferte, an- und/oder eingebaute Batterien / Akkus sowie b) alle modellabhängigen Verschleißteile (siehe Bedienungsanleitung). Von der Garantieleistung ausgeschlossen sind tief entladene bzw. an Gehäuse und oder Batteriepolen beschädigte Batterien / Akkus.

2. Kostenvoranschlag - Von der Garantieleistung nicht oder nicht mehr erfasste Geräte reparieren wir gegen Berechnung. Auf Nachfrage bei unserem Service-Center können Sie die defekten Geräte für einen Kostenvoranschlag einsenden und ggf. dem Service-Center schriftlich (per Post, eMail) die Reparaturfreigabe erteilen. Ohne Reparaturfreigabe erfolgt keine weitere Bearbeitung.

3. Andere Ansprüche, als die oben genannten, können nicht geltend gemacht werden.

Die Garantiebedingungen gelten nur in der jeweils aktuellen Fassung zum Zeitpunkt der Reklamation und können ggf. unserer Homepage (www.scheppach.com) entnommen werden.

Bei Übersetzungen ist stets die deutsche Fassung maßgeblich.

Scheppach GmbH · Günzburger Str. 69 · 89335 Ichenhausen (Deutschland) · www.scheppach.com

Telefon: [phone] (Service-Hotline/Freecall Rufnummer dt. Festnetz**) · Telefax +49 [0] 8223 4002 20 · E-Mail: [e-mail] · Internet: http://www.scheppach.com

* Produktabhängig auch über 24 Monate; länderbezogen können erweiterte Garantieleistungen gelten

** Verbindungskosten: kostenlos aus dem deutschen Festnetz

Änderungen dieser Garantiebedingungen ohne Voranmeldung behalten wir uns jederzeit vor.

Ersatzteile Zubehör

Reparatur
DokumenteKontakt

EU-Konformitätserklärung

Originalkonformitätserklärung

DE	erklärt folgende Konformität gemäß EU-Richtlinie und Normen für den Artikel
GB	hereby declares the following conformity under the EU Directive and standards for the following article
FR	déclare la conformité suivante selon la directive UE et les normes pour l'article

Art.-Nr. / Art. no.: / N° d'ident.:

SCHEPPACH

DEKUPIERSÄGE MIT FUSSPEDAL - DECO-XLVX

SCROLL SAW WITH FOOT PEDAL - DECO-XLVX

SCIE À CHANTOURNER AVEC PÉDALE - DECO-XLVX

5901413948

89/686/EWG_96/58/EG 90/396/EWG

Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller.

* Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

Ichenhausen, 27.08.2024

Signature / Andreas Recher / Head of Project Management

First CE: 2022

Offensichtliche Mängel sind innerhalb von 8 Tagen nach Erhalt der Ware anzuzeigen, andernfalls verliert der Käufer sämtliche Ansprüche wegen solcher Mängel. Wir leisten Garantie für unsere Maschinen bei richtiger Behandlung auf die Dauer der gesetzlichen Gewährleistungsfrist ab Übergabe in der Weise, dass wir jedes Maschinenteil, dass innerhalb dieser Zeit nachweisbar in Folge Material- oder Fertigungsfehler unbrauchbar werden sollte, kostenlos ersetzen. Für Teile, die wir nicht selbst herstellen, leisten wir nur insoweit Gewähr, als uns Gewährleistungsansprüche gegen die Vorlieferanten zustehen. Die Kosten für das Einsetzen der neuen Teile trägt der Käufer. Wandlungs- und Minderungsansprüche und sonstige Schadensersatzansprüche sind ausgeschlossen.

Warranty GB
