BEDIENUNGSANLEITUNG ZX-J022 Vevor

Linkenheim-Hochstetten, Germany

Made In China

VEVOR®

TOUGH TOOLS, HALF PRICE

Technischer Support und E-Garantiezertifikat www.vevor.com/support

BLINDLAGER-ABZIEHER-SATZ

MODELL: ZX-J022

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche von uns verwendete Ausdrücke stellen lediglich eine Schätzung der Einsparungen dar, die Sie durch den Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Top-Marken erzielen könnten, und bedeuten nicht unbedingt, dass alle angebotenen Werkzeugkategorien abgedeckt werden von uns. Bitte prüfen Sie bei Ihrer Bestellung sorgfältig, ob Sie im Vergleich zu den Top-Marken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

BLINDLAGER

ABZIEHER-SATZ

MODELL: ZX-J022

Haben Sie Fragen zum Produkt? Benötigen Sie technische Unterstützung? Bitte kontaktieren

Sie uns: Technischer Support und E-Garantiezertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Bedienungsanleitungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Aussehen des Produkts hängt von dem Produkt ab, das Sie erhalten haben. Bitte entschuldigen Sie, dass wir Sie nicht erneut informieren, wenn es zu unserem Produkt technische oder Software-Updates gibt.

WICHTIGE SICHERHEITSMASSNAHMEN

WARNUNG: Lesen und verstehen Sie vorher dieses gesamte Handbuch

Bedienung oder Wartung dieses Produkts. Nichtbeachtung dieser Warnungen und Anweisungen können zu Verletzungen oder Sachschäden führen Eigentum.

ÿ Vermeiden Sie die Verwendung des Produkts durch Kinder. Und dieses Produkt ist kein Spielzeug. Nicht zulassen Kinder zum Spielen.

Vorsichtsmaßnahmen bei der Montage

1. Montieren Sie das Gerät nur gemäß dieser Anleitung. Eine unsachgemäße Montage kann Gefahren schaffen.
2. Tragen Sie eine ANSI-zugelassene Schutzbrille und strapazierfähige Arbeitshandschuhe während der Montage und Verwendung.
3. Halten Sie den Montagebereich sauber und gut beleuchtet.
4. Halten Sie während der Montage unbeteiligte Personen aus dem Bereich fern.
5. Montieren Sie das Gerät nicht, wenn Sie müde sind oder unter dem Einfluss von Alkohol, Drogen oder Medikamenten stehen.
6. Die Produkteigenschaften gelten bei ordnungsgemäßer und vollständiger Montage Nur Produkt.
7. Weitere Informationen zu den im Folgenden aufgeführten Teilen
   Weitere Informationen finden Sie im Montagediagramm dieses Handbuchs. Auspacken und Trennen Sie alle Teile in einem sauberen Arbeitsbereich. Bitte halten Sie kleine Ersatzteile fern der Reichweite von Kindern.
8. Montieren und verwenden Sie dieses Produkt NUR in Übereinstimmung mit diesen Anweisungen und für den vorgesehenen Zweck des Lagerausbaus und Lagerns Wohnungstrennung.
9. Gehen Sie NICHT zu weit. Achten Sie jederzeit auf den richtigen Stand und das Gleichgewicht.
10. Warten Sie dieses Produkt. Auf Fehlausrichtung, Blockierung, Abnutzung usw. prüfen Schäden vor dem Gebrauch. Wenn Schäden festgestellt werden, reparieren oder ersetzen Sie das Gerät problematische Komponenten vor der weiteren Verwendung.

ANLEITUNG AUFBEWAHREN

SPEZIFIKATION

	ZX-J022Modell
Material (Geteilte Spannzange)	Cr40
Anwendbare Teilegröße	6-59mm
Spezifikation für geteilte Spannzangen	F5,8, F9, F16, F21,6, F27,1, F32,6, F37,9, F42,9, F47,8, F52,6 mm

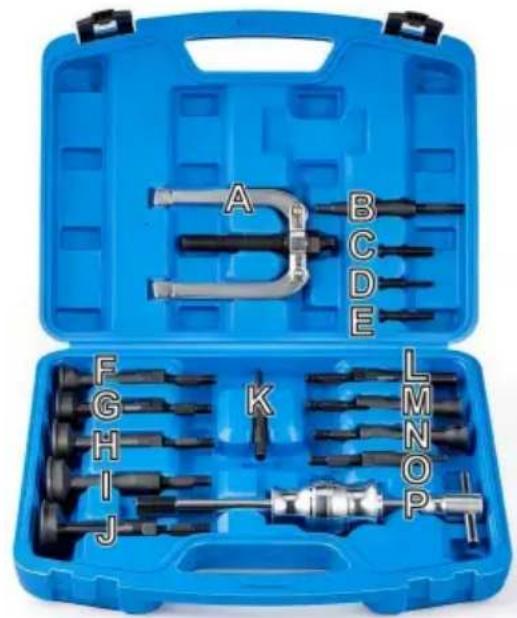

PAKETLISTE

NEIN.	Name	Menge
A	Gegenhalter	1
B	10–17 mm geteilte Spannzange	1
C	M10×1,5 Schraubenadapter	1
D	M10×1,5 auf M6×1,0 Schraubenadapter	1
UND	M10×1,5 auf M8×1,25 Schraubenadapter	1
F	35,5–39 mm geteilte Spannzange	1
G	38,5–45 mm geteilte Spannzange	1
H	42,5–49 mm geteilte Spannzange	1
	48,5–55 mm geteilte Spannzange	1
J	52,5–59 mm geteilte Spannzange	1
K	Ersatzbolzen	1
L	15,5–22 mm geteilte Spannzange	1
M	22–29 mm geteilte Spannzange	1
N	28,5–35 mm geteilte Spannzange	1
Ö	6–13 mm geteilte Spannzange	1
P	Gleithammer	1

BETRIEB

VORSICHT:

1, dieses Produkt ist ein manuelles Werkzeug, verwenden Sie es nicht (elektrisch oder).

Bei Verwendung eines pneumatischen) Schlagschraubers zur Schraubbetätigung besteht die Gefahr von Beschädigung des Zugkopfes. 2,

es wird empfohlen, vorher Schmieröl auf die Schraube aufzutragen Zerlegen Sie das Lager und sprühen Sie Rostlöser (z. B

WD-40) auf das demontierte Lager auftragen, um eine ausreichende Schmierung zu gewährleisten Es wird empfohlen, danach länger als 30 Minuten stehen zu bleiben

vor dem Zerlegen einsprühen.

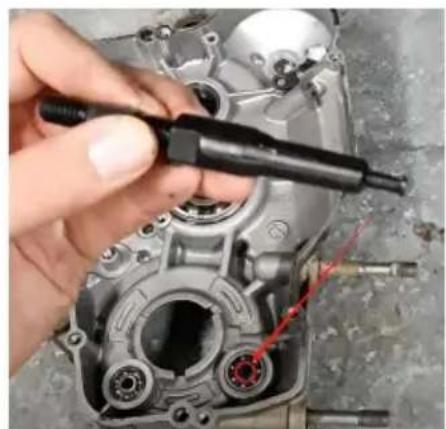

1. Wählen Sie das entsprechende aus Spannfutter entsprechend der Lagerlochgröße. (Auswählen Teil: B/F/G/H/I/J/L/M/N/O)

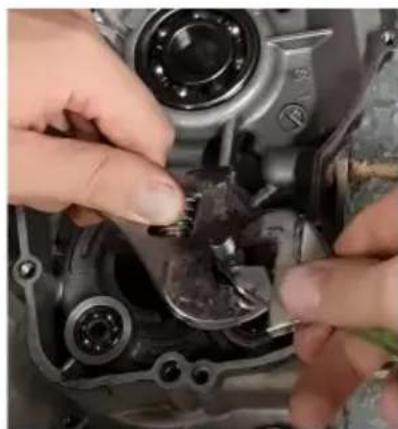

1. Verwenden Sie zwei Schraubenschlüssel, um das Spannfutter zu erweitern um das Lagerinnere grob einzuspannen Loch. (Der Schraubenschlüssel ist nicht im Lieferumfang enthalten Produkt)

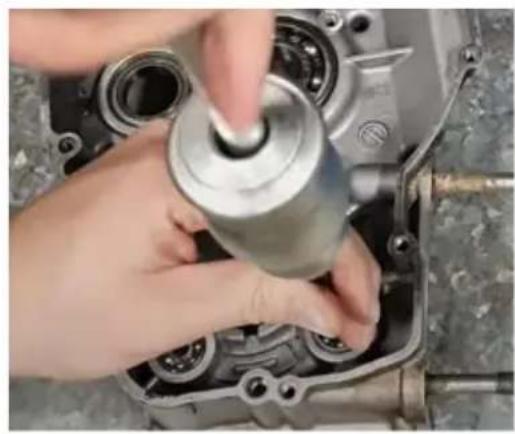

1. Schrauben Sie den Hammer in das Klemmanschlussgewinde. ( Teil auswählen: P )

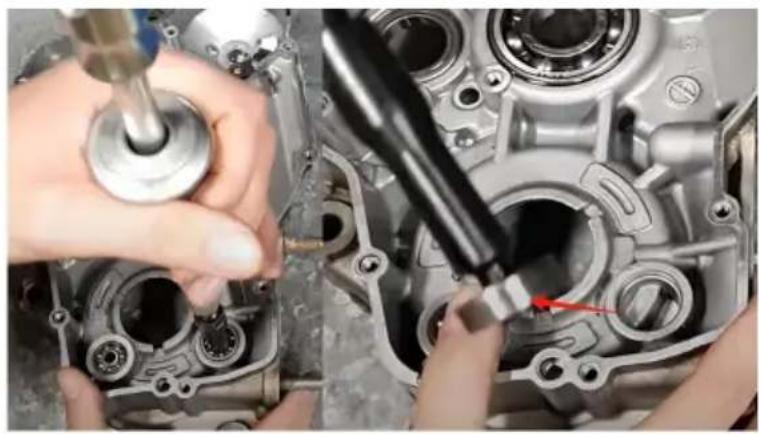

1. Der Gleithammer schlägt das Lager heraus.

FÜR GROSSE INTERFERENZLAGER ODER HÜLSEN

1. Wählen Sie das passende Spannfutter entsprechend der Lagerlochgröße aus. (Teil auswählen: B/F/G/H/I/J/L/M/N/O)

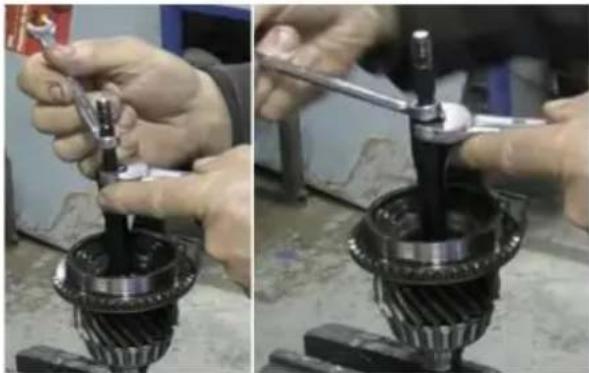

1. Erweitern Sie das Spannfutter mit zwei Schraubenschlüsseln, um das Lagerinnenloch grob festzuklemmen. (Der Schraubenschlüssel ist nicht in diesem Produkt enthalten.)

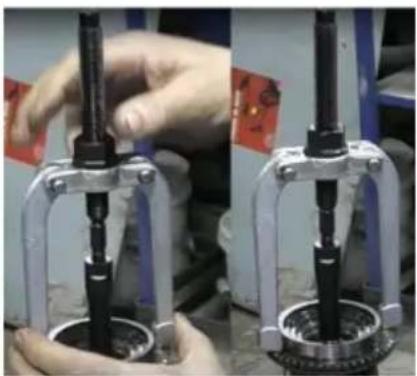

1. Montieren Sie die Halterung (Teil: A) am Spannkopf und ziehen Sie sie fest.

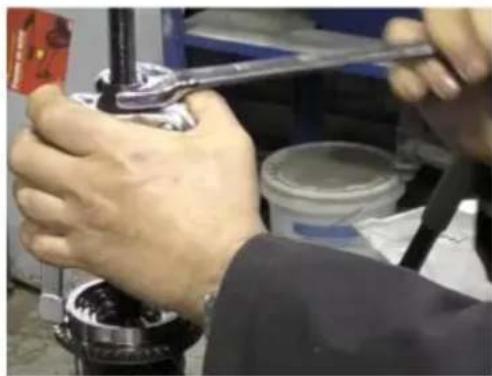

1. Drehen Sie die Halterungsmutter mit einem Schraubenschlüssel d das Lager bzw. die Hülse wird langsam herausgezogen.

WARTUNG

ÿ Reinigen Sie diese Werkzeuge nach jedem Gebrauch mit einem sauberen, feuchten Tuch. Verwenden Sie keine ätzenden Chemikalien oder scharfen Scheuermittel. Spülen Sie es gründlich ab und lassen Sie es vollständig trocknen, bevor Sie es erneut verwenden.

ÿ Schmieren Sie die Anbaugeräte nach Bedarf, um einen reibungslosen Betrieb zu

gewährleisten. ä Ersetzen Sie Komponenten, wenn deren Gewinde abgenutzt sind und nicht mehr reibungslos und sicher verwendet werden können.

Adresse: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai

Importiert nach AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

In die USA importiert: Sanven Technology Ltd., Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

UK

REP

Pooledas Group Ltd

Einheit 5 Albert Edward House, Die Pavillons

Preston, Vereinigtes Königreich

EG-REP

SHUNSHUN GmbH

Römeräcker 9 Z2021, 76351

Linkenheim-Hochstetten, Germany

In China hergestellt
