BEDIENUNGSANLEITUNG XRJ4LX2 Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Slush-Maschine

MODELL: XRJ4LX1 XRJ4LX2

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei der Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

Slush-Maschine

MODELL: XRJ4LX1 XRJ4LX2

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

	Warnung-Um das Verletzungsrisiko zu verringern, muss der Benutzer lesen Lesen Sie die Bedienungsanleitung sorgfältig durch.
	ACHTUNG:Nicht ausdrücklich genehmigte Änderungen oder Modifikationen durch die für die Einhaltung verantwortliche Partei kann zum Erlöschen der Berechtigung zur Bedienung des Gerätes!Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Betrieb unterliegt den folgenden zwei Bedingungen:1) Dieses Produkt kann schädliche Störungen verursachen.2) Dieses Produkt muss alle Störungen akzeptieren, einschließlich Störungen, die zu unerwünschtem Betrieb führen können.ACHTUNG:Änderungen oder Modifikationen an diesem Produkt dürfen nicht ausdrücklich von der Partei genehmigt.verantwortlich für die Einhaltung kann zum Erlöschen der Berechtigung des Benutzers zum Betrieb des Produkts führen.Hinweis: Dieses Produkt wurde getestet und entspricht den die Grenzwerte für ein digitales Gerät der Klasse B gemäß Teil 15 der FCC-Regeln, Diese Grenzen sind dazu bestimmt, angemessene Schutz vor schädlichen Störungen in einem Wohngebiet Installation.Dieses Produkt erzeugt, verwendet und kann Radiofrequenzen ausstrahlen Energie und wenn es nicht gemäß den Anweisungen, können Störungen im Funkverkehr verursachen Kommunikation. Es gibt jedoch keine Garantie dafür, dass Störungen treten bei einer bestimmten Installation nicht auf. Wenn dies Das Produkt verursacht keine Störungen beim Radio- oder Fernsehempfang. Empfang, der durch Ausschalten des Produkts festgestellt werden kann und weiter, wird der Benutzer aufgefordert, zu versuchen, die Störungen zu beheb durch eine oder mehrere der folgenden Maßnahmen. • RichtenSie die Empfangsantenne neu aus oder stellen Sie sie woanders auf. • Vergrößern Sie den Abstand zwischen Produkt und Empfänger. • Schließen Sie das Produkt an eine Steckdose an, die sich in einem anderen Stromkreis befindet an die der Empfänger angeschlossen ist.• Wenden Sie sich an den Händler oder einen erfahrenen Radio-/Fernsehtechniker.
	Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2012/19/EG. Das Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass dieses Produkt in der Europäischen Union einer getrennten Müllentsorgung unterliegt. Dies gilt für das Produkt und alle mit diesem Symbol gekennzeichneten Zubehörteile. Entsprechend gekennzeichnete Produkte dürfen nicht im normalen Hausmüll entsorgt werden, sondern müssen an einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden.

Anweisungen

Vielen Dank, dass Sie sich für diese Slush-Maschine entschieden haben. Eine Slush-Maschine ist eine Maschine und ein Gerät, das in der Lebensmittel- und Gastronomiebranche weit verbreitet ist. Sie friert hauptsächlich gefrorenen Saft, Milch oder Joghurt und andere Getränke zu Sorbet ein und zerkleinert es mit einem Schaber in feine Partikel aus weichem Schneeeis! Lesen Sie vor der Verwendung bitte die gesamte Anleitung. Die Informationen helfen Ihnen dabei, die bestmöglichen Ergebnisse zu erzielen.

Inhalt

1. Einleitung
   1.1. Hersteller.
   1.2. Operator 1.3.

Manuelle Verteilung

1.3.1 Funktion und Inhalt
1.3.2 Wer soll das Handbuch lesen?
1.3.3 Aufbewahrung des Handbuchs
2. Maschinenbeschreibung
2.1. Verwendung

2.2. Hauptkomponente 2.3.

Technische Daten

2.4. Bedienfeld 3.

Sicherheitshandbuch 4.

Transport und Lagerung 4.1. Verpackung

4.2. Transport

4.3. Lagerung 5. Installation

5.1. Teileliste

5.2. Aufstellungsort 5.3.

Handhabung des Verpackungsmaterials 5.4.

Strom anschließen 6. Betrieb

6.1. Material

vorbereiten und gleichmäßig verrühren 6.2. Starten einer 1-

SCHÜSSEL-SLUSH-MASCHINE Modell: XRJ4LX1 6.3. Starten einer 2-SCHÜSSEL-

SLUSH-MASCHINE Modell: XRJ4LX2 6.4. Slush ausgeben 6.5. Notfall 7. Reinigung und

Wartung 7.1. Schüssel leeren

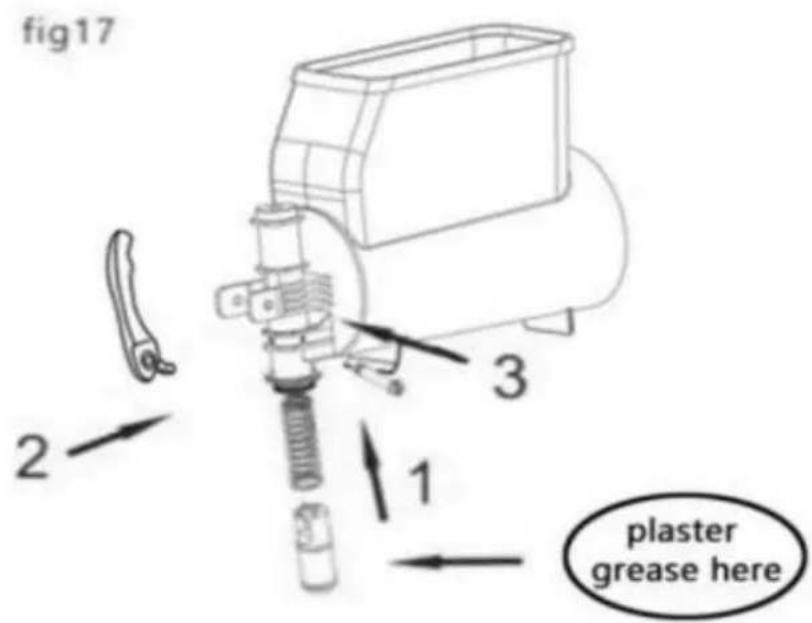

7.2. Auslaufhahn

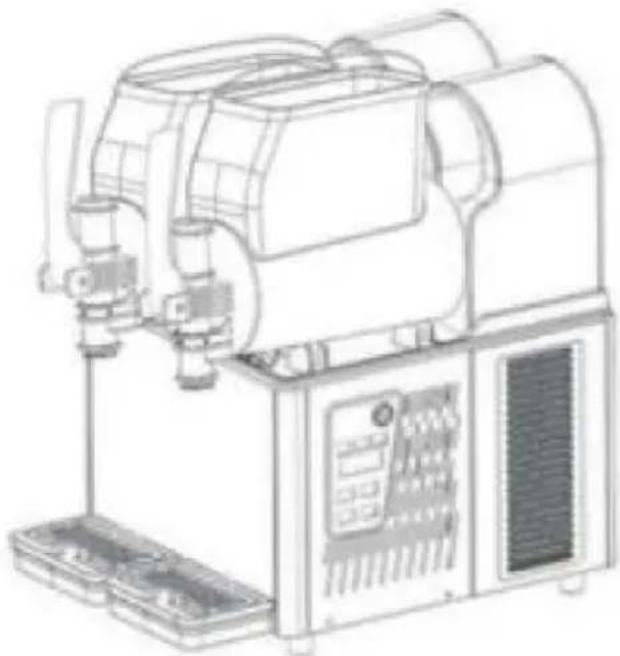

auseinandernehmen 7.3. Schüssel und

Abdeckung herausnehmen

7.4. Teile reinigen und desinfizieren 7.5.

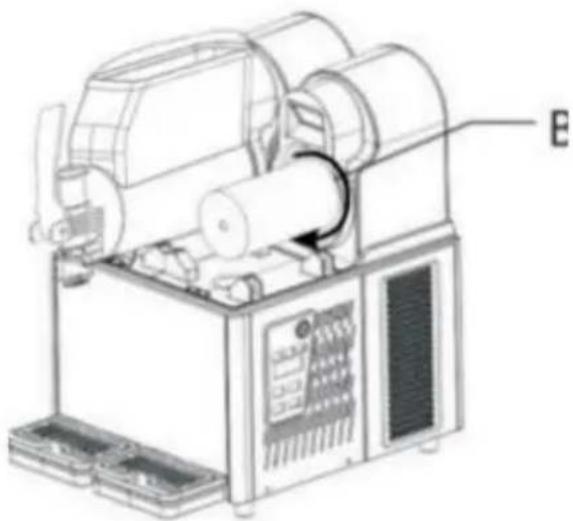

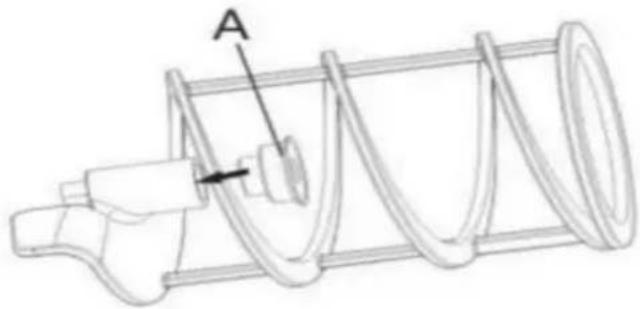

Gereinigte Teile zurücksetzen 7.6.

Reinigungsschritt 7.7.

Tropfschale reinigen 7.8.

Glühbirne ersetzen 7.9.

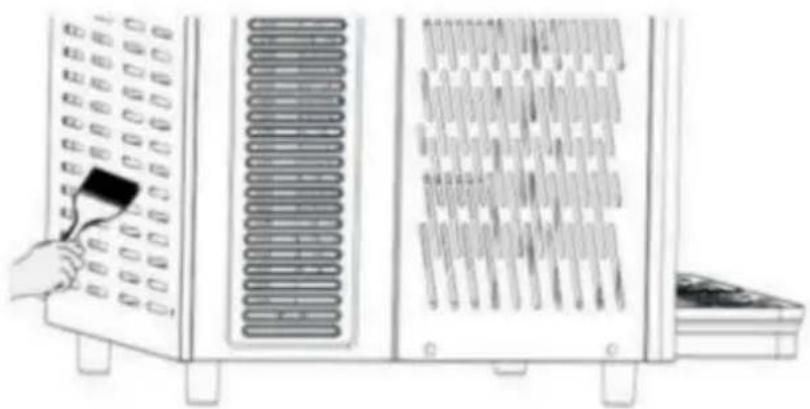

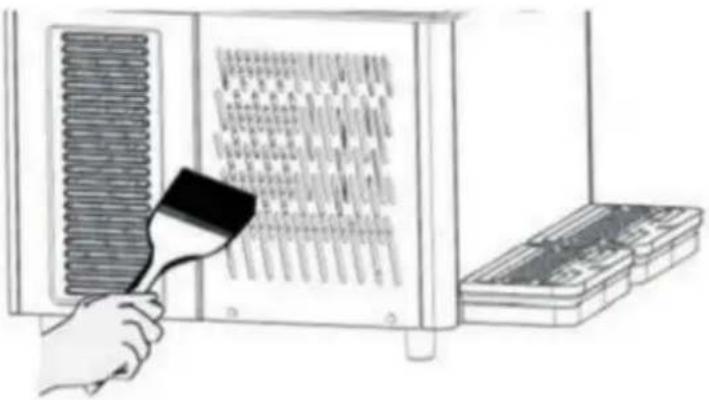

Kondensator reinigen

7.10. Planmäßige Wartung

1. Abfallbehandlung 9.

Fehlerbehebung 9.1.

Fehlercodes und Lösungen für Slush-Maschine

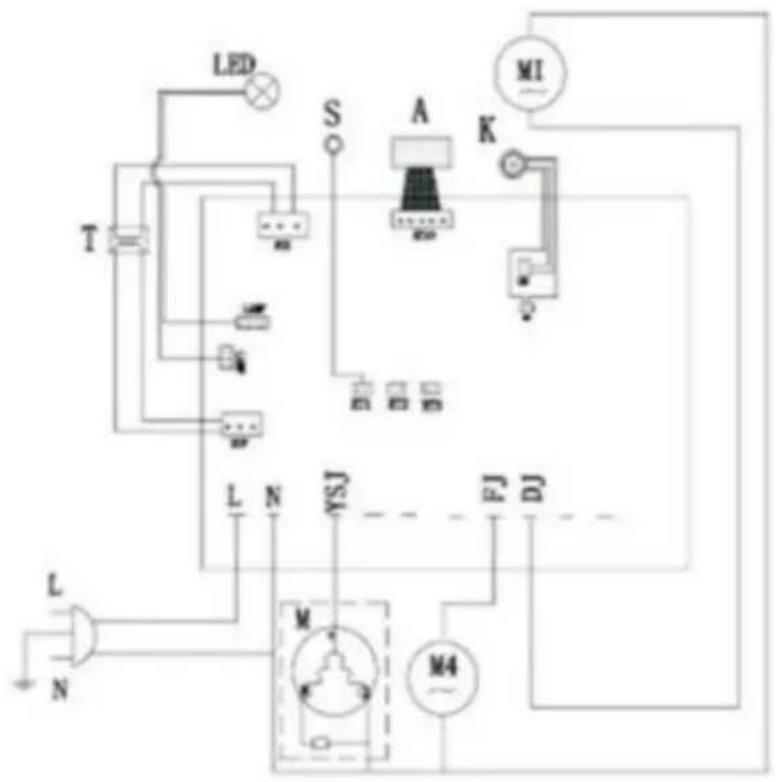

1. Intelligentes elektronisches Ventilsystem 11.

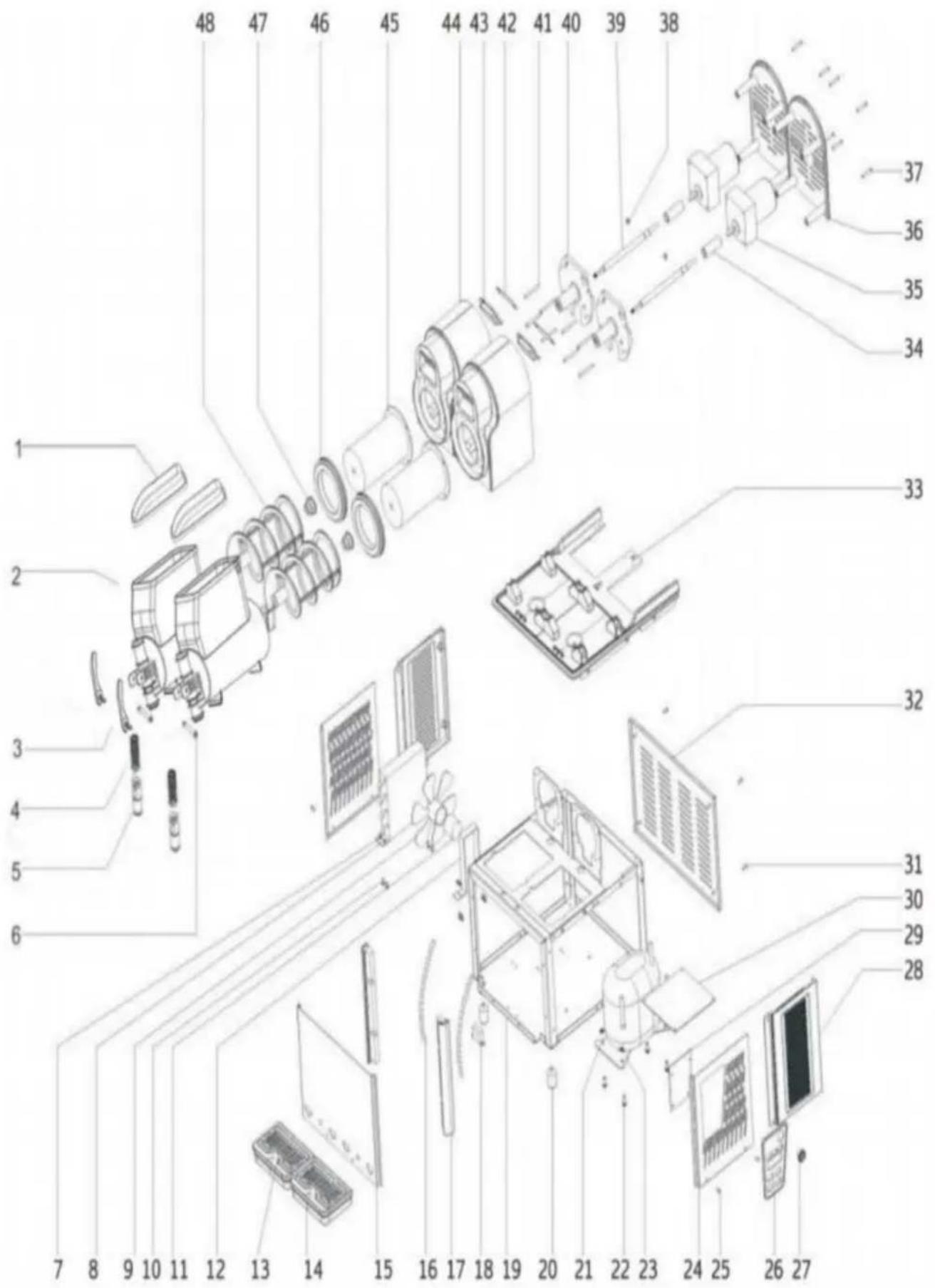

Explosionsdiagramm der Slush-Maschine

1. Einleitung

1.1 Hersteller Die Angaben

zum Hersteller finden Sie auf dem Typenschild

1.2 Bediener: Je

nach Anwendung gibt es zwei Arten von Personen.

Benutzer, die gemäß den Gesundheitsstandards in den erforderlichen Techniken geschult

wurden und alles über die Verteilung von Slush wissen, sind nach dem Lesen dieses Handbuchs in der Lage, Folgendes zu tun: Aufstellen und Wechseln der Slush-Maschine, ordnungsgemäßes

Ausgeben der Produkte, Reinigen der

Slush-Maschine. Fachpersonal hat

dieses Handbuch studiert und ist in der Installation, Verwendung und Wartung dieser Slush-Maschine geschult.

Bei schwerwiegenden Störungen können sie die Slush-Maschine reparieren, wenn sie dieses Handbuch gut kennen.

Beherrschen Sie alle Informationen des Handbuchs und können Sie die Diagramme und Grafiken richtig erklären.

Beherrschen Sie wichtige Hygienekenntnisse gut, vermeiden Sie Unfälle, kennen Sie technische Standards und Sicherheitsstandards und haben

Sie Erfahrung mit der Bedienung dieser Art von Slush-Maschine.

Beherrschen Sie die Behandlungsmaßnahmen im Notfall. Verwenden Sie die Sicherheitsvorrichtungen sorgfältig und verwenden Sie die Maschine richtig.

Personen, die die oben genannten Anforderungen nicht erfüllen, ist die Nutzung der

Maschine untersagt.

1.3 Manuelle Verteilung

Benutzer müssen dieses Handbuch vor der Verwendung sorgfältig lesen.

1.3.1 Funktion und Inhalt

Bietet wichtige Informationen zur Verwendung und Installation

1.3.2 Wer soll das Handbuch lesen?

Benutzer und technisches Fachpersonal.

Dieses Handbuch ist ein untrennbarer Bestandteil der Maschine.

Daher muss es beim Verkauf an den Käufer geliefert werden.

1.3.3 So bewahren Sie das Handbuch

auf Das Handbuch muss in der Nähe der Maschine abgelegt und intakt und klar aufbewahrt werden

2. Maschinenbeschreibung

2.1 Verwendung

Diese Maschine wird speziell für die Herstellung von Slush verwendet. Bei der Herstellung von Milchprodukten und anderen Lebensmitteln muss die Temperatur des Schalenmaterials geprüft werden und den aktuellen Vorschriften und Standards der

Maschine entsprechen. 2.2

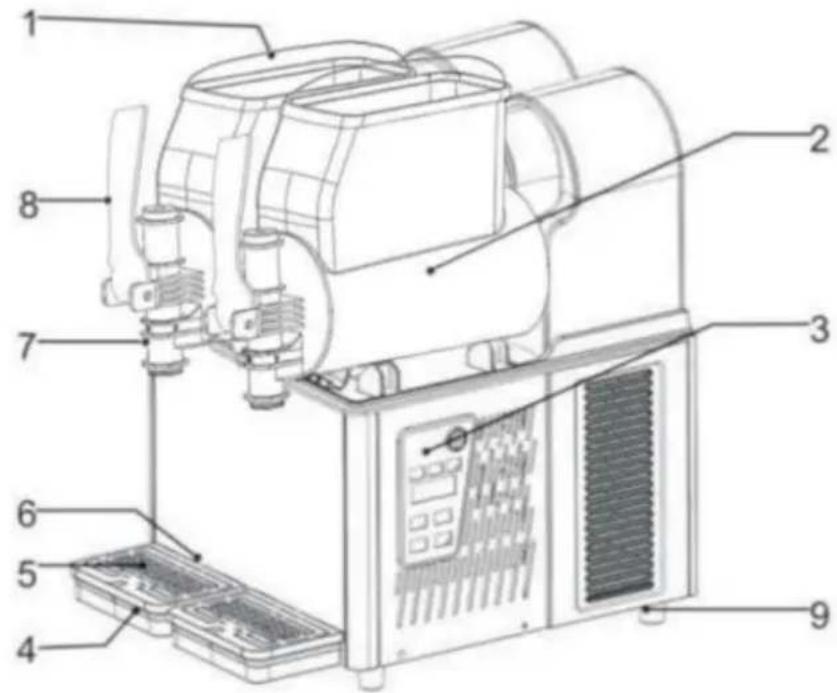

Hauptkomponente 1. Schalendach2.Schüssel3.Bedienfeld

4.Tropfschale5.Tropfschalenabdeckung6. Ablaufschlauch

7. TippenSie auf 8. Griff9. Maschinenfuß

In diesem Handbuch bedeuten die Elemente Folgendes

XRJ4LX1, Ein-Schüssel-Slush-Maschine

XRJ4LX2, Slush-Maschine mit zwei Schüsseln Maschine

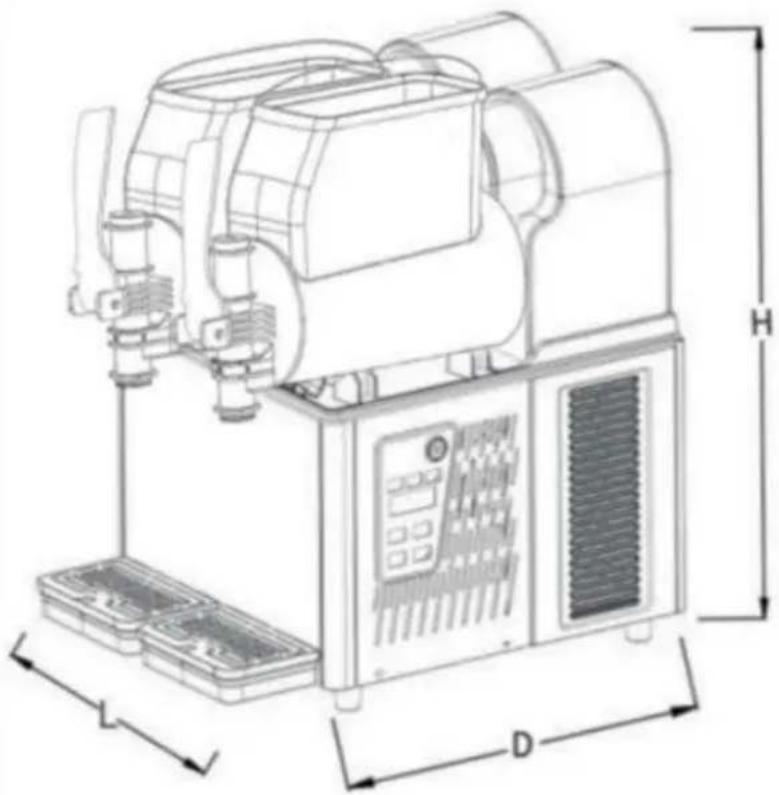

2.3 Technische Daten

Modus	XRJ 4LX1	XRJ 4LX2
Maße L*T*H (CM)	20X49x 55	36X50x 56
Nettogewicht (kg) (Schüssel leer)	Siehe Typenschild
Leistung (W)	Siehe Typenschild
Flüssigkeitstemperatur	Min.: 20ÿ/68ÿ Max: 32ÿ/89ÿ
Schüssel	1	2
Schüssel (L)	4	8
Betriebsgeräusch	< 65 Dezibel
Klima	N

Der Hersteller hat das Recht auf Änderungen, ohne dass gesondert darauf hingewiesen wird.

Jede Änderung und Erhöhung muss genehmigt und durchgeführt werden von

Manufaktur.

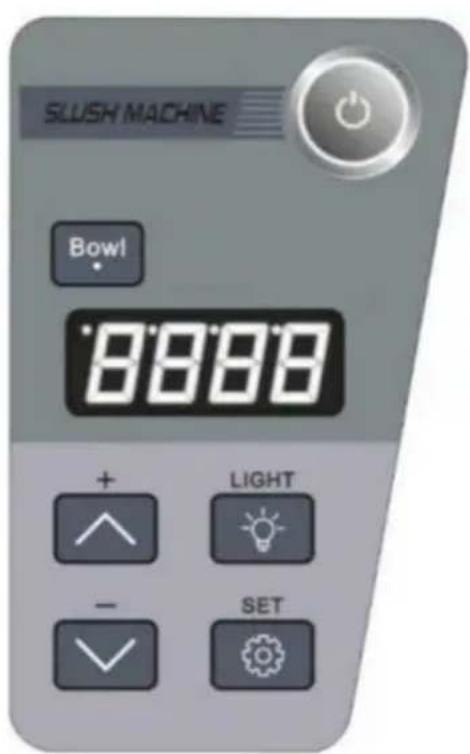

2.4 Bedienfeld Abb.3

3. Sicherheitshandbuch

Teile für Slush-Maschinen und Installation des Kondensators, Slush

Maschinenfehlerbehebung, Ausschluss und Wartung an

Die Bedienung muss durch Fachpersonal des Herstellers erfolgen, das über entsprechende Erfahrung. Ohne erfahrene Leute überwachen oder

Anleitung: Die Slush-Maschine kann nicht von Behinderten, Sinnesbehinderten oder

geistig Behinderten verwendet werden, denen es an Erfahrung und Wissen mangelt

Kinder müssen vorsichtig sein, wenn sie in der Nähe der Maschine spielen.

Wenn die Kabel der Maschine gebrochen sind, müssen sie vom Hersteller ersetzt werden Fachleute oder Personen mit einschlägiger Erfahrung.

Wenn die Maschine verschrottet wird, muss sie von den entsprechenden Behörde

4. Transport und Lagerung

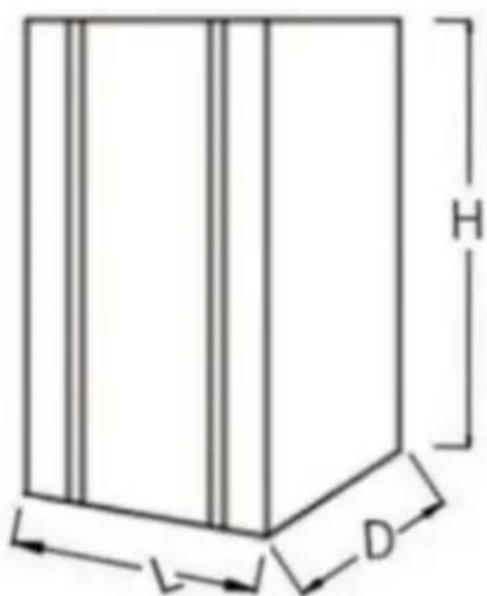

4.1 Verpackung

Holzbox, konturierter Schaumstoff und zum Sammeln.

Verpackungsgröße (ungefähr)

			Höhe (H)Breit
XRJ4LX1 700 mm			720 mm
XRJ4LX2	460 mm 740	mm695 mm

(L) Tiefe (T) 3

H D

Abb.4

Bemerkungen: Verpackungsgröße und Gewicht sind ungefähre Angaben.

4.2 Transport

Hochhalten und von mindestens zwei Personen tragen lassen.

4.3 Speicherung

Beachten Sie, dass Sie nicht mehr als drei Schichten auftragen sollten. Siehe Abb. 5.

MAX

Abb.5

5. Installation

Die Slush-Maschine muss im Innenbereich auf hartem und ebenem Boden mit ausreichend Licht und Belüftung aufgestellt werden (die Bodenneigung darf nicht mehr als 2 Grad betragen).

5.1 Stückliste

Nach der Reinigung und Desinfektion müssen alle im Handbuch angegebenen Teile mit Schmieröl bestrichen werden.

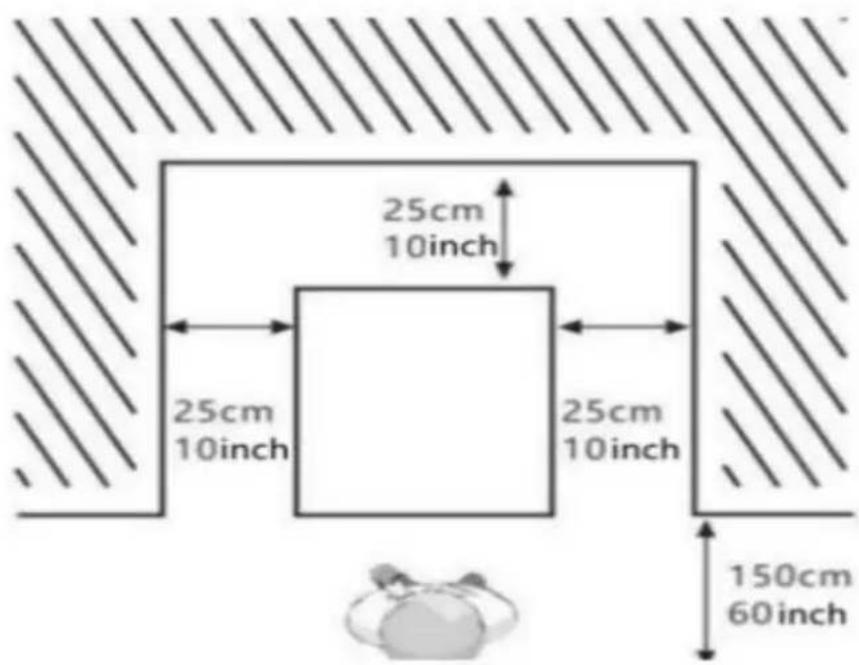

5.2 Installationsort Der

Installationsort muss im Voraus geplant werden. Der Installationsort

muss hart und eben sein. Die Installationsbedingungen sind

ausreichend hell, belüftet und sauber. Außerdem wird eine Steckdose benötigt. Der Installationsabstand zu anderen

Objekten ist siehe unten Abb. 6.

25cm 10inch 25cm 10inch 25cm 10inch 150cm 60inch

Abb.6

5.3 Umgang mit Verpackungsmaterial

Behandeln Sie Verpackungsmaterial gemäß den örtlichen Vorschriften separat und wir empfehlen, es für künftiges Umpacken und Versenden aufzubewahren.

5.4 Strom anschließen Stellen Sie

sicher, dass die Slush-Maschine ausgeschaltet ist, bevor Sie sie an den Strom anschließen. Schließen Sie sie dann an die Stromversorgung an.

Die Daten können dem Typenschild auf der Rückseite der Maschine entnommen werden.

Achtung: Die Steckdose muss in Reichweite des Benutzers platziert werden, um im Notfall schnell und ohne Verwendung anderer Werkzeuge den Stecker ziehen zu können.

6. Betrieb

Warnung

Gefrorenes GetränkAnteil Saftpulver: 10%	SLS 010 °C bis 7 °C (32 °F bis 44,6 °F)
Matschig	SLS 02-SLS 0528 ~23 (-2,2 ~-5,2 )Zuckeranteil: 15%
Margarita-Wein-SlushAlkoholgehalt: 10–45 %	SLS 06-SLS 1521 ~9 (-6,2 ~-13 )

Hinweis: 1. Der Alkoholgehalt des Likörs beträgt im Allgemeinen 40 %.

1. Das SLS xx blinkt, wenn der Gang eingestellt ist, und die Maschine speichert die Einstellung nach 5 Sekunden automatisch. Danach hört die Anzeige auf zu blinken und die Temperatur der Flüssigkeit im Zylinder wird in Fancy Celsius angezeigt, z. B. xx F.

2. Wenn die Temperatur im Inneren der Schüsseln sehr niedrig ist, bildet sich an der Außenseite der Schüsseln Reif, was normal ist. 4.

Bei niedrigen Temperaturen kann der Ausguss einfrieren. Richten Sie einfach eine Bürste auf den Ausguss und der Slush/Margarita-Wein-Slush/das Eis fließt richtig heraus.

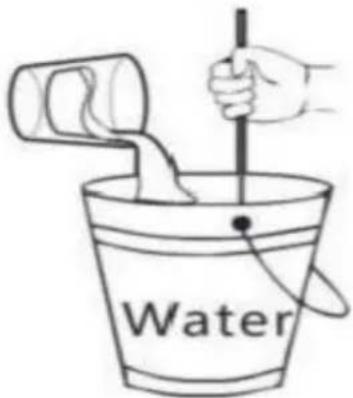

6.1 Material vorbereiten und gleichmäßig verrühren Nur

Wasser ist verboten

Water

Abb.7

Aufmerksamkeit

Gehen Sie nach den Anweisungen des Herstellers vor.

Verdünnen und verrühren Sie die konzentrierte Flüssigkeit in einem Behälter mit

Wasser. Der Zuckergehalt der Mischung sollte >15

% sein. Ein niedrigerer Gehalt beschädigt die Schnecken und Getriebemotoren.

Wenn Sie alkoholischen Matsch herstellen möchten, gießen Sie je nach Bedarf den entsprechenden

Prozentsatz Alkohol in den Behälter. Nehmen Sie den Deckel

wie in den folgenden Schritten beschrieben

ab. 1. Heben Sie den

oberen Deckel an. 2. Gießen Sie das Material in Schüsseln.

Warnung

Heiße Flüssigkeiten können nicht hineingegeben werden (heiße Flüssigkeit bedeutet, dass der Temperaturbereich 40 °C übersteigt).

Der Materialstand darf die maximale Höhe von Stufe 3 nicht überschreiten. Schließen

Sie den oberen Deckel, nachdem Sie das Material eingefüllt haben.

1. Warnung: Bevor Sie die Stromversorgung anschließen oder die Maschine starten, geben Sie das Material in die Schüssel.
2. Das Material darf nicht nur Wasser sein.
3. Achtung: Verbot des Streichelns der Hand in der Schüsselmaschine funktioniert

6.2 Starten einer 1-Schüssel-Slush-Maschine Modell: XRJ3LX1 Auf dem Bedienfeld befinden sich

die folgenden Bedienelemente:

A. Hauptschalter

: Dient zum Ein- und Ausschalten der Stromversorgung des

ganze Maschine.

B. Lichtschalter

: Dient zum Ein-/Ausschalten des Lichts.

C.Clean-Funktion: Fügen Sie vorher das entsprechende Wasser hinzu und klicken Sie dann auf

"SET"-Schalter"

bis auf dem Display „CLEAN“ erscheint, also offen

System reinigen. Nach der Reinigung

Klicken Sie auf den SET-Schalte

wieder erscheint auf dem Display „OFF“, das heißt

Schließen Sie Clean System. Wenn die Risse nicht sauber sind, verwenden Sie die mitgelieferte

Entfernen Sie mit einem Handtuch alle restlichen Schmutzreste und wischen Sie alle Wasserflecken ab.

D.Slush/Margarita Wein Slush/Eis/Frozen Drink Funktion: Halten

Klicken Sie auf den SET-Schalter

Anzeige SLS, mit dem das Gerät eingeschaltet wird

Matschsystem.

Dann können Sie auf "+" klicken

Matsch/Eiscreme machen

härter und können auch auf "_" klicken.

um Slush/Eiscreme weicher zu machen.

Die Maschine speichert die Einstellung nach 5 Sekunden automatisch.

6.3 Starten einer 2-Schüssel-Slush-Maschine Modell: XRJ4LX2

Auf dem Bedienfeld befinden sich die folgenden Bedienelemente:

A. Hauptschalter

: Dient zum Ein- und Ausschalten der Stromversorgung des

ganze Maschine.

B. Lichtschalter C.

: Dient zum Ein- und Ausschalten des Lichts

Reinigungsfunktion: Fügen Sie vorher das entsprechende Wasser hinzu,

dann klicke auf Schüssel

oder Schüssel2

um die Schüssel auszuwählen, die Sie

bedienen.dann weiter klicken der "SET"-Schalter zeigt "CLR" an, das , bis die Anzeige bedeutet offen

Clean System. Nach dem Reinigen klicken Sie auf den SET-Schalter, das noch einmal, die

Display zeigt "OFF" an, was bedeutet, Clean System zu schließen. Das Gleiche gilt für den Betrieb

die andere Schüssel. Wenn Risse nicht sauber sind, verwenden Sie das mitgelieferte Handtuch zum Reinigen restlichen Schmutz und wischen Sie eventuelle Wasserflecken auf.

D.Slush/Margarita Wein Slush/Eis/Frozen Drink Funktion: Erste

Klicken Sie auf Schüssel1 oder Schüssel 2 um die Schüssel auszuwählen, die Sie bedienen möchten.

Klicken Sie dann weiter auf den SET-Schalter SET bis das Display SLS anzeigt, das

wird verwendet, um das Slush-System einzuschalten. Dann können Sie auf "+" klicken machen

Slush/Eiscreme härter und kann auch auf " " Creme weicher klicken. Matsch/Eis machen

Die Maschine speichert die Einstellung automatisch nach

5 Sekunden. Das Gleiche gilt für die Bedienung der anderen Schüssel.

6.4 Slush-Ausgabe

Ziehen Sie den Griff nach unten, damit der Matsch aus der Schüssel abfließen kann.

Achtung: Wenn Sie Matsch zum ersten Mal oder nach einem längeren Stopp verteilen,

ein wenig extrudieren und verschwenden und dann an die Kunden verteilen.

6.5 Notfall

Achtung: Im Notfall sollte die Maschine mit dem Strom ausgeschaltet werden.

Taste und unterbrechen Sie die Stromzufuhr.

Bei Frost den Strom abschalten und Fachpersonal zur Handhabung hinzuziehen. Bei Feuer den

in der Nähe und fragen Sie nach Fachleuten.

7. Reinigung und Wartung

Bevor Sie externe Teile reinigen oder warten, stellen Sie sicher, dass

Schalter ist aus und ziehen Sie den Stecker.

Jede Reinigung oder Wartung von Schutzausrüstung muss

Tragen Sie Handschuhe, Brillen und andere Schutzausrüstung gemäß den örtlichen Sicherheitsvorschriften.

Gehen Sie beim Reinigen oder Warten wie folgt vor.

Tragen Sie Schutzhandschuhe, um Unfälle zu vermeiden.

Verwenden Sie keine Lösungsmittel oder brennbare Substanzen

- Verwenden Sie zum Reinigen der Maschine oder von Teilen keinen harten oder metallischen Schwamm.

- Sprühen Sie keine Flüssigkeiten in die

Umgebung. • Waschen Sie keine Teile

im Bug. • Trocknen Sie keine Teile im Ofen oder in der

Mikrowelle. • Tauchen Sie die Maschine nicht in Wasser.

- Sprühen Sie das Wasser nicht direkt auf die Maschine. • Es können

warmes Wasser und ein Reinigungsmittel verwendet werden (unter Beachtung der örtlichen Gesetze und Regeln)

"Stellen Sie nach Abschluss der Arbeiten sicher, dass alle Schutzabdeckungen und

entfernt oder geöffnet und ordnungsgemäß gesichert wieder an ihren Platz zurückgeschickt.

Sauberkeit und Hygiene müssen sorgfältig und mit Nachdruck beachtet werden.

lokaler Standard zur Gewährleistung von qualifiziertem Slush

Sauberkeit und Hygiene müssen sorgfältig und mit Nachdruck beachtet werden

basierend auf lokalen Standard, um sicherzustellen, qualifizierte Slush Bowl muss sein

mindestens täglich gereinigt und die örtlichen Gesetze und Vorschriften eingehalten werden.

Reinigungszeiten können je nach Produkt länger sein Mehr

Informationen, wenden Sie sich bitte an den Hersteller. Wenn die Maschine nicht verwirrt wird

Bitte täglich die Verteilerhähne mit einem sauberen Lappen reinigen.

Obwohl die Maschinenkomponenten Edelstahl, Kunststoff und Gummi

leicht zu reinigen sowie seine Form, ist es immer noch notwendig, Keime zu verhindern und Pilzvermehrung durch halbherzige Reinigung. Wenn der Stecker nicht gezogen wird aus oder der Gesamtschalter ist im Downstate. Reinigen Sie nicht die Wartung der Maschine.

7.1 Leere Schüssel

Vor dem Reinigen der Schüssel die Schüssel leeren

Bei der ersten Verwendung ist es nicht nötig, es zu leeren.

In dieser Anleitung wird nur eine Schüssel als Beispiel erklärt.

Die Bedienung anderer Schalen ist die gleiche, basierend auf den entsprechenden Knöpfen.

Bitte stellen Sie die Schüssel auf „sauberen Zustand“ und gießen Sie dann das Material aus der Schüssel.

7.2 Demontage des Zapfhahns

Vor dem Entfernen der Schüssel empfiehlt es sich, den Wasserhahn zu zerlegen. nach Reinigung darf der Wasserhahn erst wieder eingesetzt werden, wenn die Schüssel richtig in seinem Sitz positioniert Entfernen Sie die Befestigung mit einem Schraubendreher und trennen Sie Den Dosiergriff nach oben drücken, dann den Kolben und die Feder nach oben drücken. nach unten, entfernen Sie den O-Ring Legen Sie alle Ersatzteile in lauwarmes Wasser (Wasser Temperatur etwa 50 °C) und reinigen Sie es wie in Abb. 9.

1 2 3 Water Abb.9

Abb.8

Demontieren Sie den Wasserhahn nicht, wenn sich Produkte oder Flüssigkeiten in der Schüssel befinden.

7.3 Schüssel und Deckel herausnehmen

Nehmen Sie zum Reinigen der Maschine alle Schüsseln heraus.

Nehmen Sie die Schüsseln wie folgt heraus: 1.

Heben Sie die obere Abdeckung nach oben und nehmen Sie sie heraus. Ziehen Sie den Tank nach oben und außen, um ihn vollständig aus seinem Sitz zu entfernen.

1. Schrauben Sie die Mutter ab.
2. Nehmen Sie den Rührer und die Dichtung des Rührers heraus.

7.4 Teile reinigen und desinfizieren Alle

demontierten Teile müssen gründlich gereinigt werden

Wichtigkeit: Die Reinigungsmethode entspricht den örtlichen Hygienevorschriften.

Standard.

Gehen Sie bitte wie folgt vor: Gießen Sie Wasser in den

Behälter. Mischen Sie das Desinfektionsmittel mit dem Wasser (fügen Sie dem Wasser 2y%

Natriumhypokrit hinzu).

Schwamm mit Desinfektionsmittel reinigen Schüssel, Deckel und Verdampfer gründlich mit Wasser reinigen

Geben Sie das Desinfektionsmittel in einen anderen Behälter.

Demontierte Teile 30 Minuten in Desinfektionsmittel legen. Mit Wasser nachreinigen gründlich.

Trocknen Sie die Teile.

Bauen Sie die Maschine gemäß den Anweisungen von 7.5 zusammen.

Reinigen Sie mit einem Schwamm und einem Desinfektionsmittel das Dach und die Herzen im Wesentlichen.

30 Minuten einplanen

Bodenfläche 2-3 mal mit dem Schwamm mit Wasser reinigen. Verdeckt auf

Reinigen Sie den Bereich und trocknen Sie ihn mit einem Lappen ab.

Reinigen Sie die Hülle nicht mit Wasser oder desinfizieren Sie sie nicht, bevor Sie sie abnehmen.

7.5 Gereinigte Teile zurücksetzen

Alle desinfizierten Teile müssen sorgfältig wieder zusammengebaut werden. Einige Teile müssen geschmiert werden, um normal zu funktionieren.

Dichtung (A) am Rührer, siehe Abb.12

Abb.12

Wichtig: Überprüfen Sie die Dichtung regelmäßig, wenn sie gebrochen ist. Bitte ersetzen Sie sie durch eine neue

1. Ersetzen Sie die Dichtung (A) mindestens einmal im Jahr

Nachdem die Dichtung (A) eingesetzt ist, bestreichen Sie die Innenseite der Dichtung (A) mit dem mitgelieferten Fett (siehe Abb. 13).

Dichtung (B) einbauen, die gesamte Oberfläche mit Fett einfetten (siehe Pfeil

Markierungen siehe Abb.14

Achtung: Rührer auf passende Position einstellen.

Siehe Abb. 14-1

Ersetzen Sie den Dichtungsring. Wenn der Motorteil undicht ist, müssen Sie den

Dichtungsring ersetzen. Entfernen Sie die mit dem Motor verbundene Motorhalterung und ersetzen Sie dann den Kopfdichtungsring, die Unterlegscheibe der Achse und die Dichtung der Achse. Wenn

Vor dem Ersetzen müssen Sie etwas Fett hinzufügen. Installieren Sie dann die mit dem Motor verbundene Motorhalterung.

Fixieren Sie den Rührer und installieren Sie die Schalen wie

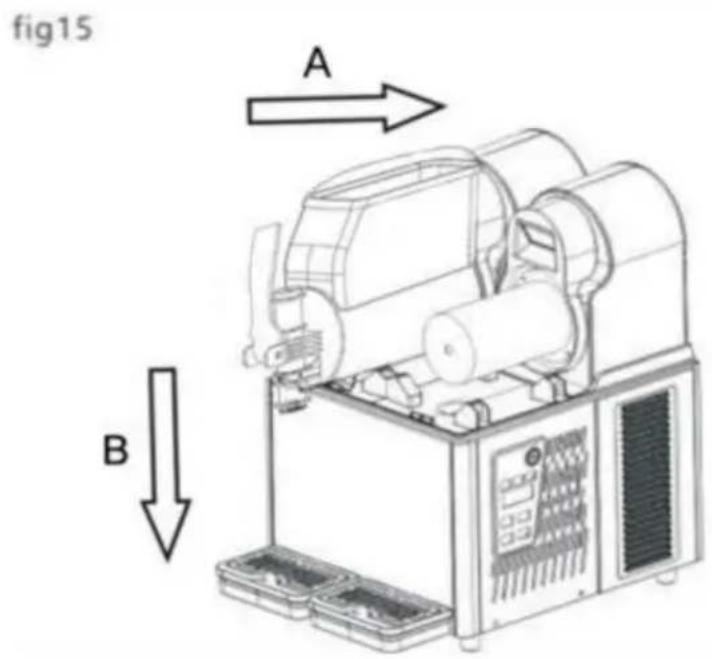

fig15 A B

Abb.15

Achtung: Passen Sie die Schalen an die entsprechende Stelle an.

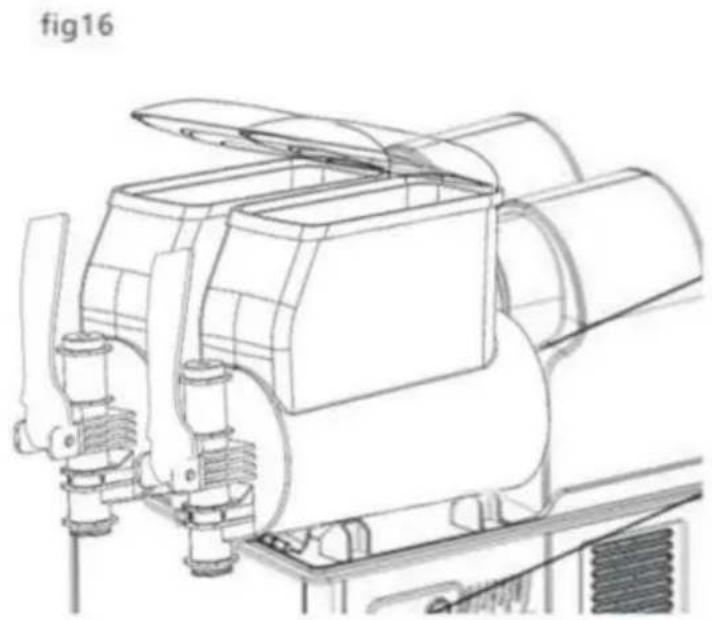

Installieren Sie das Dach wie in Abb. 16 beschrieben.

Drücken Sie die oberen Dächer nach unten, bis sie passen.

Installieren Sie die Wasserhähne gemäß den folgenden Anweisungen in Abb.

1. 1. Vollständig mit Fett schmieren.

2. Die Schraube einsetzen, wenn die Gewindebohrungen stabil sind.

Achtung, alle Teile gemäß den Abbildungen installieren. Bitte anwenden

gut einfetten, um ein Austreten von Flüssigkeit zu verhindern.

7.6 Reinigungsschritt

Vor der Verwendung dieser Maschine sind die folgenden Reinigungsschritte erforderlich

1. Füllen Sie die Schüssel vollständig mit Wasser
   2.Starten Sie die Maschine nur im Reinigungsmodus und rühren Sie 5 Minuten lang
2. Maschine abschalten und Hahn öffnen, um Behälter zu leeren.

7.7 Tropfschale reinigen

Die Tropfschale sollte täglich geleert und gereinigt werden

Achtung: Alle Tropfschalen der Maschine müssen gereinigt werden. Tropfschalen müssen

muss entleert und gereinigt werden.

Nehmen Sie die Tropfschale heraus, indem Sie sie von oben anheben.

Reinigen Sie das Tablett und den Rost separat mit lauwarmem Wasser.

Komponenten.Setzen Sie das Fach wieder ein und drücken Sie es fest an die Maschine.

Gitter oben auf dem Tablett neu positionieren

Wenn die Maschinen gestoppt haben, reinigen Sie die Teile mit einem feuchten Lappen und trocknen Sie sie.

7.8 Glühlampe ersetzen

Nur wenn die Maschine ausgeschaltet ist und die Glühbirne nicht angeschlossen ist, kann sie ausgetauscht werden

Öffnen Sie gemäß der Abbildung unten die kleine Rückwand und ersetzen Sie die LED

Glühbirne, nach dem Zusammenbau die Blende wieder einsetzen und vergewissern, dass sie gut verschlossen ist.

Nur Profis können Kondensatoren reinigen. Sie kennen alle Arbeitsschritte

gut mit ungefähren Gerät und halten Sie sich strikt an die örtlichen Gesetze und Vorschriften

Der Kondensator muss regelmäßig gereinigt werden.

Achtung: Die scharfe Oberfläche der Maschine kann nach der Demontage zu Sicherheitsproblemen führen.

Schutzteile. Ein verschmutzter Kondensator schwächt die Maschinenfunktion.

Der Kondensator ist nach dem Entfernen der Sicherheitsschutzteile sichtbar.

Auch wenn nur eine Platte (vorne, hinten oder seitlich) nicht installiert ist,

Die Benutzung der Maschine ist ebenfalls verboten. Dem Bediener ist es verboten, den Kondensator zu reinigen.

Schutzteile müssen mit Schraubendrehern positioniert werden

7.9.1 Kondensator einer Ein-Schüssel-Slush-Maschine reinigen

Sicherheitsschutzteile benötigen zum Befestigen und Demontieren Schraubendreher.

1. Lose Seitenwandschraube.

2. Nehmen Sie die Seitenwand heraus

3. Sicherheitsschutzteile demontieren. Staub von der Kondensatoroberfläche bürsten mit trockenem Pinsel wie Abb. 21

Nach der Reinigung des Kondensators die Sicherheitsschutzteile wieder anbringen

7.9.2 Kondensator einer Zwei-Schalen-Slush-Maschine reinigen

Nach folgender Anleitung:

1. 3 Schrauben der Rückplatte lösen

2. Lösen Sie 5 Schrauben der Seitenplatte.

3. Nehmen Sie die Seitenwand ab.

Sicherheitsschutzteile demontieren.

Bürsten Sie Staub mit einer trockenen Bürste wie unten beschrieben von der Kondensatoroberfläche.

7.10 Planmäßige Wartung

Diese Maschine muss von Fachleuten in regelmäßigen (mindestens 1

Jahr).

Durch regelmäßige Wartung kann die Sicherheit der Maschine und ihrer Teile gewährleistet werden Zustand

Alle defekten Partner müssen durch das Originalteil des Herstellers ersetzt werden.

Bei Teilen der Maschine, bei denen eine Fehlfunktion oder ein Defekt vorliegt, ist die Nutzung der Maschine verboten.

Der Benutzer kann die Maschine nicht selbst warten

8. Abfallbehandlung

Elektronischer Abfall muss gemäß 2002/96/EG entsorgt werden

Aber Abfälle müssen zerlegt und klassifiziert werden und nützliche Teile sollten

recycelt werden

Der oben abgebildete Mülleimer erinnert die Menschen daran, ihren Müll zu sortieren. Abfallbehandlung unsere Umwelt richtig schützen.

9. Fehlerbehebung

Problem	Mögliche Probleme	Lösung
Kann nicht drehenan der Maschine	Keine Eingangsleistung	Stecken Sie den Stecker in di passende Steckdose
	Den Schalter nicht gedrückt	Drücken Sie den Schalter
Auslass undicht	Steckdose ohne Vaseline	Vaseline auf die Steckdose auftragen
	Steckdose defekt	Wechseln Sie die Steckdose
Schüssel undicht	Die Schüssel darf nicht in geeignete Position Position	Überprüfen Sie die Schüssel
	Keine Vaseline auf dem Dichtungsring der Schüssel	Vaseline auf die Versiegelung auftragen Ring
	Schlechter Dichtungsring Wechseln Sie	den Dichtungsring
Der Rührer nicht Arbeiten	Den Hauptschalter nicht einschalten	Schalten Sie den Hauptschalter ein. schalten
	Schüssel innen einfrieren	Führen Sie den Hauptstrom ab schalten und das Eis Schmelzen
Die Maschine keinen Matsch machen	Hauptschalter nicht einschalten	Schalten Sie den Hauptschalter ein. schalten
	Nicht in den „SLS“-Modus schalten	Wenden Sie sich an der „SLS“-Modus
	Herzschmerz ist nicht geeignet	Passen Sie die Matschdicke an
	Kondensator zu schmutzig/ schlechte Belüftung	Reinigen Sie den Kondensator
	Slush-Maschine-Ansatz in der Heiß-Position	Stellen Sie die Maschine auf eine Kühle Position
Der Rührer macht Lärm	Dichtungsring des Rührers schlecht montiert	Überprüfen und ersetzen Sie die Seefahrt
	Keine Vaseline auf dem Dichtring oder Dichtring gebrochen	Fügen Sie Vaseline hinzu oder den Dichtring wechseln
Kein Matsch aus der Steckdose kommen	Schüssel innen gefrierend schmelzend	Schalten Sie den Hauptschalter aus. schalten und Eis schmelzen lassen

9.1 Fehlercodes und Lösungen für die Slush-Maschine

9.1.1.Wenn der Temperatursensor nicht angeschlossen ist, wird „LL“ angezeigt. Überprüfen Sie, ob der Temperatursensor richtig installiert ist oder das Verbindungskabel beschädigt oder gebrochen ist, und ersetzen Sie den Temperatursensor.

9.1.2.Der Temperatursensor ist kurzgeschlossen und zeigt „LL“ an.

Überprüfen Sie, ob der Temperatursensor richtig installiert ist, oder ob die Verbindungskabel beschädigt und miteinander verbunden sind, oder ob die vom Temperatursensor gemessene Temperatur 60 °C überschreitet. Tauschen Sie den Temperatursensor aus.

9.1.3.Wenn die Netzspannung zu hoch ist, stoppt die Maschine und erzeugt einen Alarmcode „E1 Err“

9.1.4.Wenn die Netzspannung zu niedrig ist, stoppt die Maschine den Betrieb und erzeugt einen

Alarmcode „E2 Err“ 1: Es wird empfohlen,

dass Kunden einen Spannungsstabilisator kaufen, damit die Spannung in einem angemessenen

Bereich verwendet werden kann 2: Ändern Sie die

Spannungsalarmparameter, ohne einen Spannungsalarm auszulösen y. Im eingeschalteten Zustand halten Sie die Taste „Einstellungen“ 3 Sekunden lang gedrückt, um das Einstellungsmenü aufzurufen, und das Fenster blinkt wie

ÿ.Dann klicken Sie auf die Schaltfläche "Einstellungen", das Fenster blinkt als

ÿ.Klicken Sie dann auf die Schaltfläche „Slush-Weichheit“, um den Wert auf 0 IV

einzustellen.Warten Sie, bis die Anzeige nicht mehr blinkt, was bedeutet, dass die Einstellung erfolgreich war

9.1.5.Der gemessene Motorstrom ist zu hoch, der Stromkanal erzeugt einen Alarm und schützt die Abschaltung, der Anzeigecode ist E3Err

1. Wenn die Mischwelle blockiert ist und der Abschaltschutz ausgelöst wird, wird sie nach 5 Minuten automatisch neu gestartet. 2. Wenn der Motor defekt ist

und sich sehr langsam dreht oder sich nicht drehen kann, müssen Sie ihn durch einen neuen Motor ersetzen.

1. Oder ändern Sie die

Motorstromalarmparameter und stoppen Sie, wenn kein Alarm ausgelöst wird. Überprüfen Sie dann, ob sich der Motor dreht. ä. Halten Sie im Betriebszustand die Taste „Setting“ 3 Sekunden lang gedrückt, um das Einstellungsmenü aufzurufen. Das Fenster blinkt wie folgt:

ÿ. Klicken Sie dann auf die Schaltfläche "Einstellungen". Das Fenster blinkt als

ÿ. Klicken Sie dann auf die Schaltfläche „Einstellungen“. Das Fenster blinkt wie folgt:

IV. Klicken Sie dann auf die Schaltfläche „Slush Softness“, um den Wert auf 0 V einzustellen. Warten Sie, bis die Anzeige nicht mehr blinkt, was bedeutet, dass die Einstellung erfolgreich ist

10. Intelligentes elektronisches Ventilsystem

Electrical diagram-XRJ4LX1

1. Explosionsdiagramm der Slush-Maschine


Code Teilname	Teilename	Code
1	Dach	25	Befestigungsschraube der Seitenplatte
2	Tank	26	Bedienfeld
3	Handhaben	27	Schalten
4	Frühling	28	Seitenteil aus Kunststoff
5	Kolben	29	Leiterplatte
6	Stift des Griffs	30	Hauptplatine
7	Sechskantmutter	31	Plattenmutter
8	Kondensator	32	Rückwand
9	Lüfter	33	Grundplatte für 2 Tanks
10 Der Feststellbolzen für den Lüftermotor		34	Kupferbuchse
11	Motorlüfter	35	Motor
12	Die Halterung für den Lüftermotor	36	Die Rückwand für den Motor
13	Das Dach der Wasserschale	37	Hintere Befestigungsschraube
14	Tropfschale	38	Frühling
15	Vorderseite	39	Rührstäbe
16	Rohr	40	Der Halter des Motors
17	Bein	41	Motorbefestigungsschraube
18	Transformer	42	Die Hauptplatine für Licht
19	Hauptkörperrahmen	43	Lampenschirm
20	Gummi-Narr	44	Der Halter für Rührer
21	Kompressor	45	Verdampfer
22 Die Schraube des Kompressors		46	Tankdichtring
23	Die Mutter des Kompressors	47	Dichtung der Mischschnecke
24	Bedienfeld	48	Mischschnecke

VEVOR®

TOUGH TOOLS, HALF PRICE

Technischer Support und E-Garantie-Zertifikat

8. Przetwarzanie odpadów

2.3 Technische gegevens

10. Intelligent elektronisch kleppensysteem

Electrical diagram-XRJ4LX1
