TS-06 - Tennisballmaschine Vevor - Kostenlose Bedienungsanleitung

Produkttyp	Tennisballwurfmaschine
Marke	Vevor
Modell	TS-06
Nennspannung	12 V DC
Fassungsvermögen des Ballbehälters	150 Bälle
Wurfgeschwindigkeit	20 bis 125 km/h (±10 km/h)
Schwingungsintervall	2 bis 10 Sekunden
Akkulaufzeit	4 bis 5 Stunden (normaler Gebrauch); ≥ 2 Stunden (Geschwindigkeit 5, Dauerbetrieb)
Ladezeit	4 bis 5 Stunden
Ungefähres Gewicht	15 kg
Ungefähre Abmessungen	40 × 40 × 40 cm
Konnektivität	Bluetooth (Standardreichweite)
Steuerung	Mobile App „Tennismash Remote“ (iOS/Android)
Hauptfunktionen	Einstellung der Geschwindigkeit, der links-rechts und vertikalen Schwingung, programmierbare Würfe (manueller Modus)
Stromversorgung	Integrierter wiederaufladbarer Lithium-Ionen-Akku
Wartung	Innenraum absaugen, um Flusen zu entfernen; Außenseite mit einem milden Reinigungsmittel abwischen; Räder nach jedem Gebrauch reinigen
Sicherheit	Nur auf Tennisplatz verwenden; mindestens 7 Meter vom Netz entfernt bleiben; nicht bei Regen verwenden; Kinder beaufsichtigen
Enthaltene Ersatzteile	Ersatzsicherung (2 Stück), Ladegerät
Garantie	Elektronische Garantieurkunde verfügbar unter www.vevor.com/support

Häufig gestellte Fragen - TS-06 Vevor

Wie lange hält der Akku?

Die Akkulaufzeit beträgt etwa 4 bis 5 Stunden bei normaler Nutzung (moderate Geschwindigkeit) und mindestens 2 Stunden bei Einstellung Geschwindigkeit 5 im Dauerbetrieb.

Wie lade ich den Akku?

Verwenden Sie das mitgelieferte Ladegerät. Schließen Sie es an die Maschine und an eine Steckdose an. Die Ladeanzeige leuchtet während des Ladevorgangs rot und wechselt auf grün, wenn der Akku vollständig geladen ist. Die Ladezeit beträgt etwa 4 bis 5 Stunden.

Wie koppele ich die Maschine über Bluetooth mit meinem Telefon?

Schalten Sie die Maschine ein. Aktivieren Sie Bluetooth auf Ihrem Telefon und suchen Sie nach Geräten. Wählen Sie TenniSmash06 (oder TenniSmash08). Geben Sie bei Aufforderung den PIN-Code 1234 ein (auf iPhone nicht erforderlich). Öffnen Sie die App 'Tennismash Remote', klicken Sie auf das Bluetooth-Symbol und wählen Sie die gekoppelte Maschine aus.

Was tun, wenn ein Ball in der Maschine steckt?

Schalten Sie sofort die Stromversorgung aus, um eine durchgebrannte Sicherung zu vermeiden. Überprüfen Sie, wo der Ball steckt, insbesondere zwischen den beiden Wurfrollen. Verwenden Sie Ihre Finger oder einen langen Gegenstand (Stift, Stock), um den Ball zu entfernen. Vermeiden Sie die Verwendung von feuchten oder abgenutzten Bällen, um Staus zu verhindern.

Wie ersetze ich eine durchgebrannte Sicherung?

Trennen Sie die Maschine vom Stromnetz. Lokalisieren Sie den Sicherungshalter (oft an der Seite). Entfernen Sie die durchgebrannte Sicherung und ersetzen Sie sie durch eine mitgelieferte identische Ersatzsicherung. Schließen Sie den Sicherungshalter.

Kann ich andere Bälle als Standard-Tennisbälle verwenden?

Nein, es werden nur offizielle Tennisbälle oder spezielle Trainingsbälle (orange oder grüne Bälle für Kinder) empfohlen. Rote Bälle sind zu groß und feuchte Bälle können Staus verursachen.

Wie stelle ich die Geschwindigkeit und die Richtung der Würfe ein?

Über die mobile App können Sie die Geschwindigkeit (20 bis 125 km/h) und die Schwingung (links-rechts und vertikal) einstellen, um den Auftreffpunkt zu verändern. Im manuellen Modus ermöglicht die Maschine TS-06 eine freie Einstellung aller Punkte des Spielfelds.

Was tun, wenn die Maschine nicht angeht?

Überprüfen Sie zunächst, ob der Akku geladen ist. Wenn die Betriebsanzeige nicht leuchtet, kann dies an einem Batterieschutz liegen (ausgelöst durch übermäßigen Strom). Schalten Sie die Maschine aus, laden Sie sie 5 Minuten lang, um den Akku zu entsperren. Wenn das Problem weiterhin besteht, überprüfen Sie die Sicherung.

Welche wichtigen Sicherheitsvorkehrungen gibt es?

Verwenden Sie die Maschine nur auf einem Tennisplatz. Stellen Sie sich niemals vor die Maschine, auch nicht im Pausenmodus. Halten Sie einen Abstand von mindestens 7 Metern zum Netz ein. Nicht bei Regen verwenden. Beaufsichtigen Sie Kinder und Tiere. Lassen Sie die Maschine während des Betriebs nicht unbeaufsichtigt.

Wie reinige und warte ich die Maschine?

Saugen Sie das Innere der Maschine ab, um Flusen zu entfernen. Wischen Sie die Außenseite mit einem milden Reinigungsmittel und einem feuchten Tuch ab, ohne Wasser ins Innere gelangen zu lassen. Reinigen Sie die Wurfrollen nach jedem Gebrauch, um Ballrückstände zu vermeiden.

BEDIENUNGSANLEITUNG TS-06 Vevor

Technisch Support- und E-Garantie-Zertifikat www.vevor.com/support

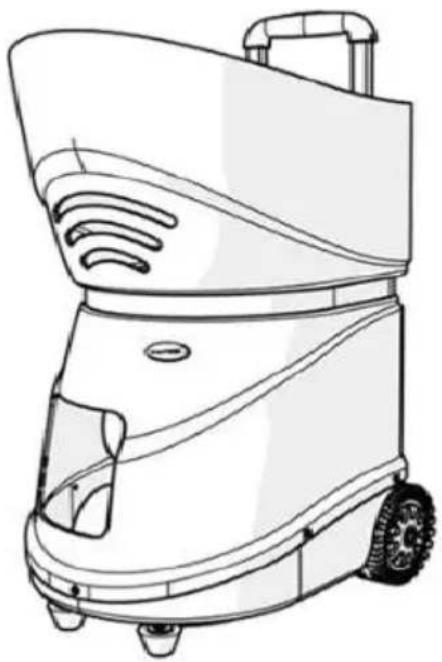

Tennisballmaschine

MODELL: TS-0 6/ TS-0 8/ TS-0 6M/ TS-0 8M

	Warnung: Um das Verletzungsrisiko zu verringern, muss Benutzer die Bedienungsanleitung sorgfältig lesen.
	Dieses Produkt entspricht der Schutzklasse III.
	RICHTIGE ENTSORGUNGDieses Produkt unterliegt den Bestimmungen der europäis Richtlinie 2012/19/EU. Das Symbol einer durchgestrichene Mülltonne weist darauf hin, dass das Produkt in der Europäischen Union einer getrennten Müllsammlung bedar Dies gilt für das Produkt und alle Zubehörteile, die mit Symbol gekennzeichnet sind. Als solche gekennzeichnete Produkte dürfen nicht über den normalen Hausmüll entsch werden, sondern müssen an einer Sammelstelle für das Recycling von Elektro- und Elektronikgeräten abgegeben werden.

Vielen Dank, dass Sie dieses Produkt verwenden . Um sicherzustellen dass Sie die Maschine ordnungsgemäß bedienen können, lesen Sie di Anleitung vor der Inbetriebnahme sorgfältig durch und bewahren Sie sich zum späteren Nachschlagen sorgfältig auf . Bitte lesen Sie unbedingt Vorsichtsmaßnahmen und Sicherheitsregeln auf dieser Seite, um eine sichere Verwendung zu gewährleisten . In diesem Handbuch werden Sicherheitswarnungen und Vorsichtsmaßnahmen sowie Bedienung und Wartung beschrieben . Die in diesem Handbuch aufgeführten Warnungen und Anweisungen können nicht alle möglichen Bedingungen und Situationen abdecken, die auftreten können . Vorsicht und gesunder Menschenverstand sind in diesem Produkt nicht eingebaut, da wir davon ausgehen, dass die Verwendung diesen Codes entspricht .

Bitte lesen Sie ALLE Anweisungen, bevor Sie Ihr Gerät verwenden

1. Beim Zusammenbau müssen diese Anweisungen befolgt werden. Eir falsche Montage kann eine Gefahr darstellen.

2. Montieren Sie das Gerät nicht, wenn Sie müde sind oder unter der Einfluss von Alkohol, Drogen oder Medikamenten stehen.

3. Gewicht, Elastizität und sonstige Produkteigenschaften gelten nur für korrekt und vollständig montierte Produkte.

4. Halten Sie den Montagebereich sauber und gut beleuchtet.

5. Halten Sie während der Montage unbeteiligte Personen aus dem Bereich fern.

6. Dies ist ein Gerät, kein Spielzeug, es muss unter Anleitung eines Fachmanns verwendet werden. Erlauben Sie Kindern und Haustieren ni alleine zu spielen oder sich diesem Gegenstand zu nähern.

7. Nur bestimmungsgemäß verwenden. Setzen oder stehen Sie nicht a dem Produkt.

8. Vor jedem Gebrauch prüfen. Benutzen Sie es nicht, wenn Teile los oder beschädigt sind.

9. Benutzen Sie dieses Gerät nicht für andere Zwecke als den angegebenen.

10. Benutzen Sie es nicht für kommerzielle Zwecke.

1 1 . Reinigen Sie es nicht mit scheuernden Materialien .

1 2 . Lassen Sie es während des Gebrauchs niemals unbeaufsichtigt

1 3 . Urin und Kot von Haustieren können das Produkt beschädigen, fernhalten .

1 4 . Stellen Sie das Produkt nicht auf oder in die Nähe von Heißl Elektrobrennern oder Heizgeräten .

WARNUNG:

1. Kleine Kinder sollten beaufsichtigt werden, um sicherzustellen, das sie nicht mit dem Produkt spielen. Haustiere sollten vom Produkt ferngehalten werden.

An regnerischen und bewölkten Tagen nicht im Freien verwenden, Blitzeinschläge und Stürze vermeiden. Am Produkt hängende Personer oder Haustiere können zu Verletzungen oder zum Tod führen.

Modell: TS-0 6/ TS-0 8

Modell Nr.	TS-08 / TS-06 / TS-06M/TS-08M
Nennspannung (V)	DC12
Ballkapazität (Stk.)	TS-08 / TS-06 : 1 5 0 & TS-06M/TS-08M: 100
Geschwindigkeit (Km/h)	20 ~ 1 25±10
Vorschubgeschwindigkeit (Sekunde)	2~10
Batterielebensdauer (Stunde)	4–5 Stunden (normaler Gebrauch);≥2 Stunden (5 Gänge einstellen, Dauerbetrieb

PACKING LIST

Tennisballmaschine	1 Stück
Ladegerät	1 Stück
Benutzerhandbuch	1 Stück
Sicherung (Backup)	2Stk

CAUTION

Diese Maschine wurde für den Einsatz auf einem Tennisplatz und um keinen anderen Umständen entwickelt. Es dürfen nur Tennisbälle verwendet werden, es dürfen keine anderen Bälle aus der Maschine ausgeworfen werden. Stellen Sie sich niemals vor die Maschine, es so denn, Sie befinden sich auf der anderen Seite des Netzes (mehr als Meter (8 Yards) entfernt). Stellen Sie sich niemals davor auf, auch wie die Maschine angehalten ist, da die Kugeln jederzeit herausgeschleuden werden können. Kinder sollten jederzeit beaufsichtigt werden und ihnen beigebracht werden, niemals vor der Maschine zu stehen.

Benutzen Sie die Maschine nicht bei Regen und vermeiden Sie die Verwendung nasser Bälle. Wir empfehlen die Verwendung druckloser Bum Ihrer Maschine die beste Leistung zu verleihen. Die Verwendung e Kombination aus neuen und alten Bällen führt zu inkonsistenten Ergebnissen.

Schritt 1: Installieren Sie die Software

1. Android-Betriebssystem

Laden Sie die mobile APP-Software herunter und installieren Sie sie Download-Link:

im App Store nach „tennismash remote“, um die APP-Software zu installieren.

Schritt 2: Schalten Sie den Schalter ein

Schritt 3: Bluetooth-Verbindung zwischen Mobiltelefon und Gerät herstellen, Software einrichten und ausführen.

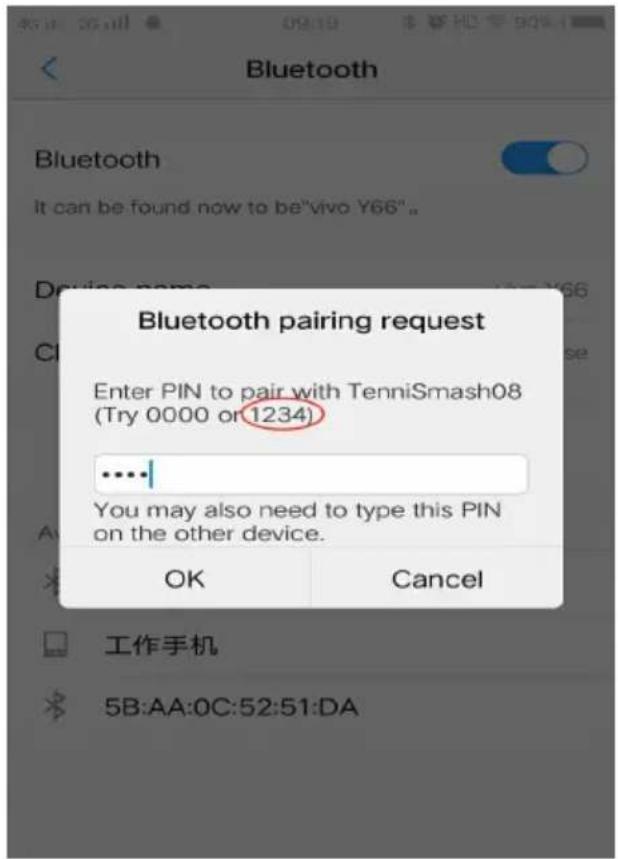

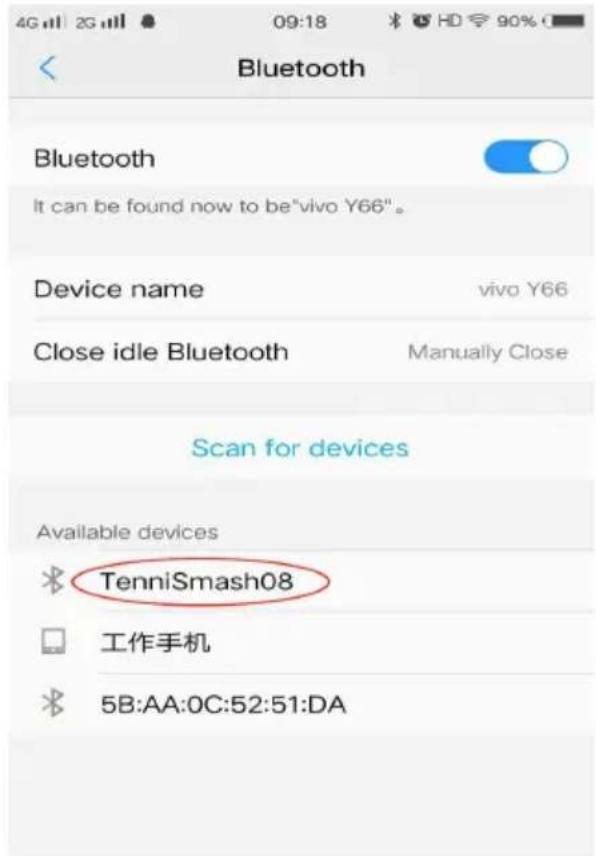

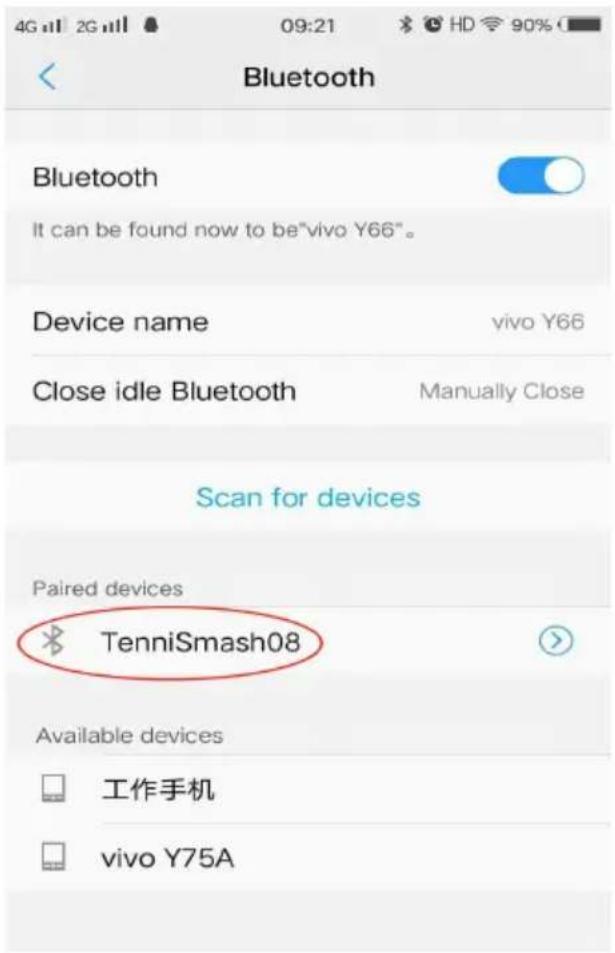

Suchen Sie von den Mobiltelefoneinstellungen in die Bluetooth-Einstellungen nach Geräten (TenniSmash08 oder TennisSmash06). Geben Sie den PIN-Code ein: 1234 (iPhone-Benutzer überspringen diesen Schritt.)

Gepaarte Verbindung erfolgreich

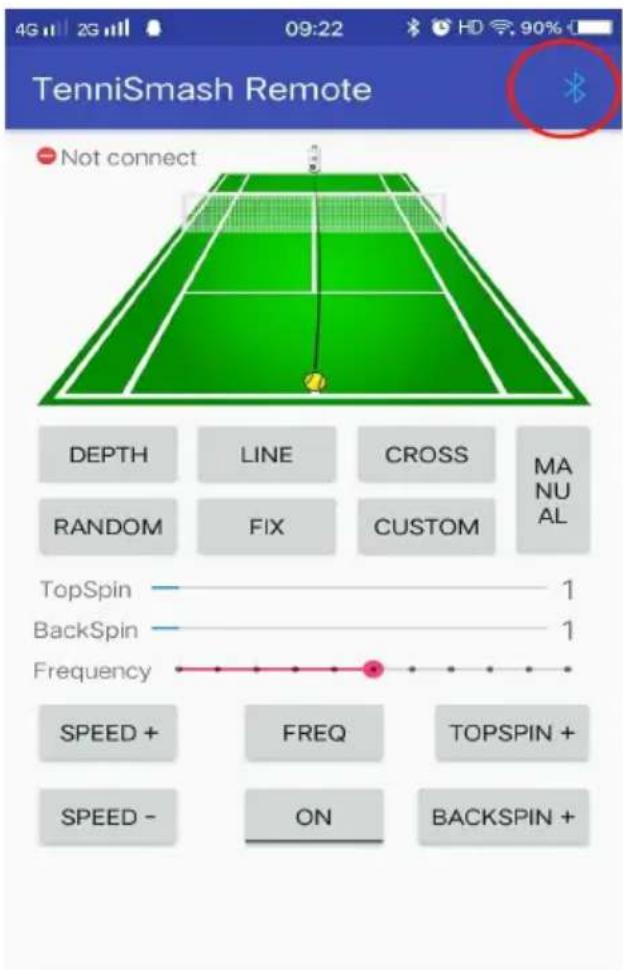

Führen Sie die App aus, klicken Sie auf das Bluetooth-Symbol und w Sie das gekoppelte Gerät aus.

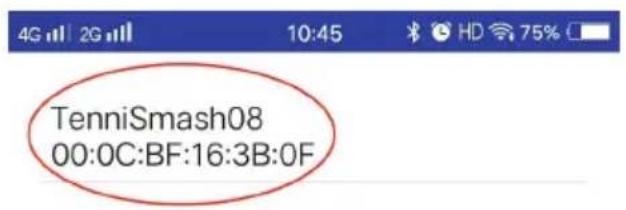

Wählen Sie dann die Maschine aus (TenniSmash08 oder TennisSmash

Wenn die Verbindung zu TenniSmash08 (TenniSmash06) in der oberen linken Ecke angezeigt wird, ist die Verbindung erfolgreich.

Klicken Sie auf „EIN“, um die Maschine zu starten.

* Wenn das Mobiltelefon das Gerät nicht über Bluetooth finden kann es ein Problem mit der Bluetooth-Kopplung gibt, können Sie versucher das Mobiltelefon und das Gerät neu zu starten.

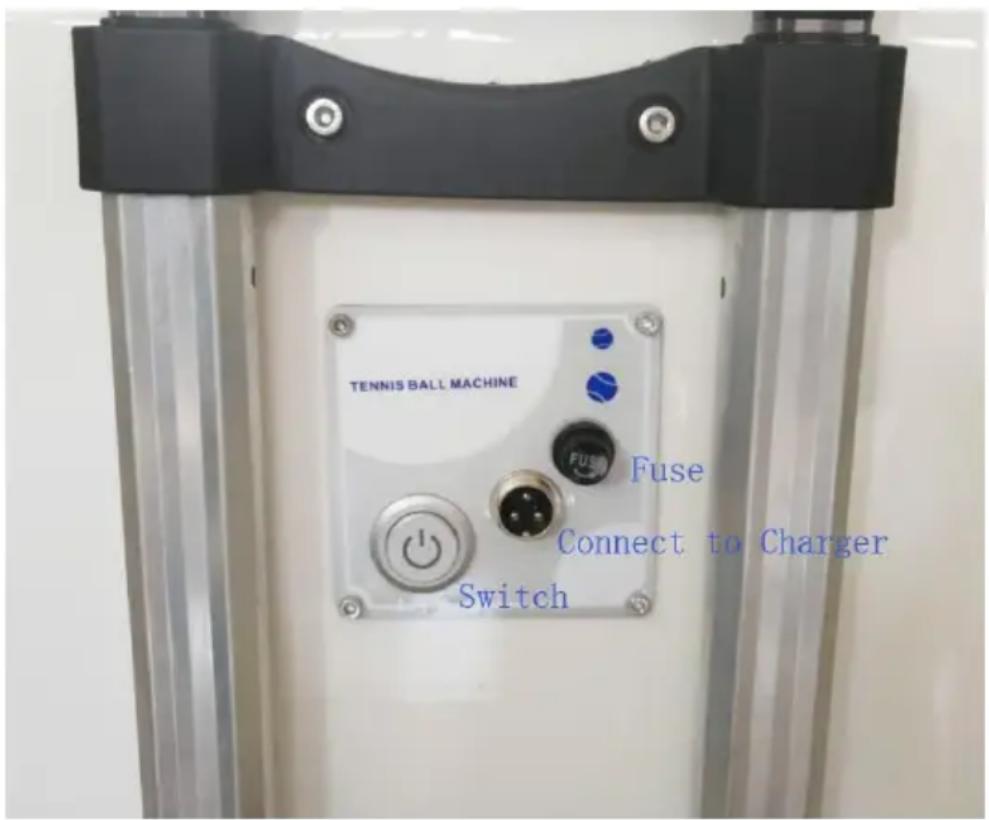

Diagramm des Bedienfelds

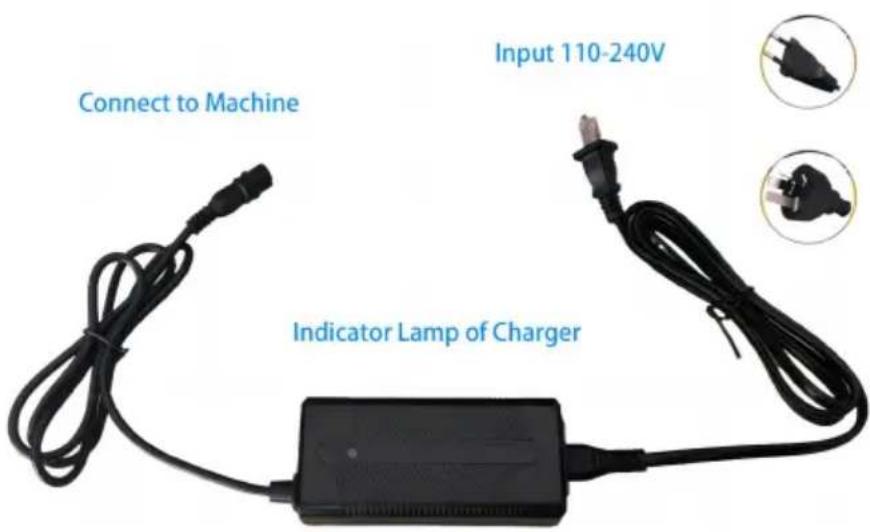

Dieses Produkt ist mit einer 8- Ah-Lithiumbatterie mit großer Kapazität ausgestattet. Die Batterie ist nach einer normalen Arbeitszeit von etwa bis 5 Stunden vollständig aufgeladen. Bitte vor Gebrauch aufladen. Während des Ladevorgangs wird die Ladeanzeige in Rot angezeigt, während die Anzeige für den vollständigen Ladezustand in Grün angez wird. Bei erschöpftem Akku beträgt die Ladezeit ca. 8 Stunden.

1. Platzieren Sie die Ballmaschine an der richtigen Stelle auf dem Tennisplatz. Befestigen Sie den Ballladerahmen wieder an der Aufschlagmaschine.
2. Passen Sie die Richtung des Balls an.
3. Passen Sie die Ballgeschwindigkeit und den Modus an.
4. Genießen Sie das Tennis

MAINTENANCE

Sie können das Innere Ihrer Maschine aussaugen, um Ballflusen z entfernen. Die Außenseite der Maschine kann mit einem milden Reinigungsmittel abgewischt werden. Achten Sie jedoch darauf, dass ke Wasser in die Maschine gelangt. Die Wurfräder sollten nach jedem Gebrauch abgewischt werden, um eine Ansammlung von Rückständen den Bällen zu verhindern.

TROUBLESHOOTING

1. Wenn der Netzschalter gedrückt und das Gerät ausgeschaltet ist, fi Sie die folgenden Schritte aus:

A) Überprüfen Sie, ob der Akku geladen wird.
B) Überprüfen Sie, ob die Sicherung durchgebrannt ist.

1. Drücken Sie die Ein-/Aus-Taste. Die Betriebsanzeige leuchtet nicht. kann an einem zu hohen Strom oder einem Batteriestartschutz liegen. Wenn die Batterieschutzverriegelung auftritt, leuchtet die Schalterkontrollleuchte nicht. Bitte schalten Sie Ihre Maschine aus, das Laden des Akkus für 5 Minuten kann den Akku entladen.

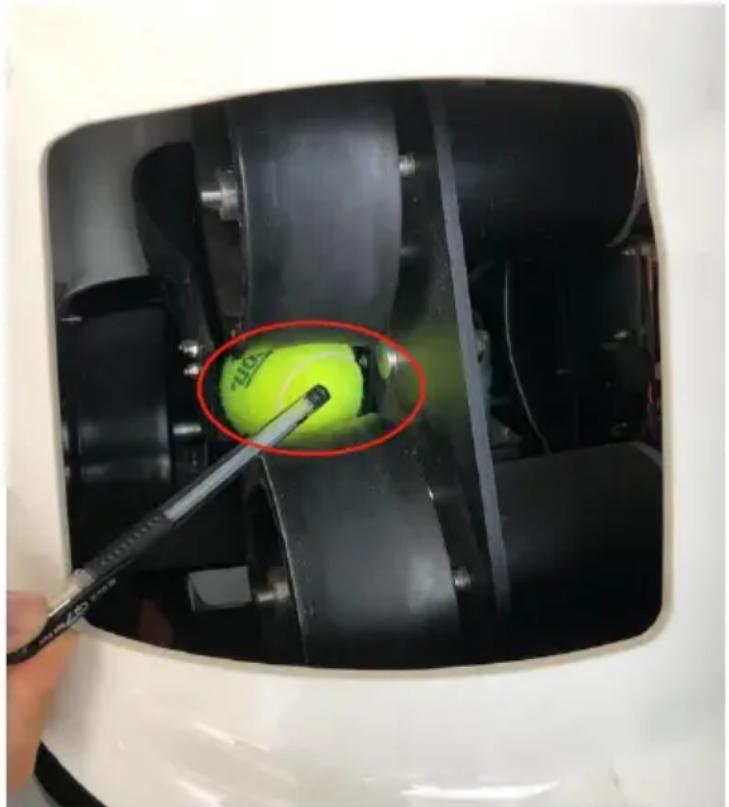

3. Ballstaus beseitigen

Wenn Sie feststellen, dass ein Ball hinter den beiden Wurfrädern stec bleibt, schaltet sich die Maschine möglicherweise ab, um Schäden an Platine zu vermeiden. Bitte schalten Sie die Maschine aus und beseiti Sie den Ballstau.

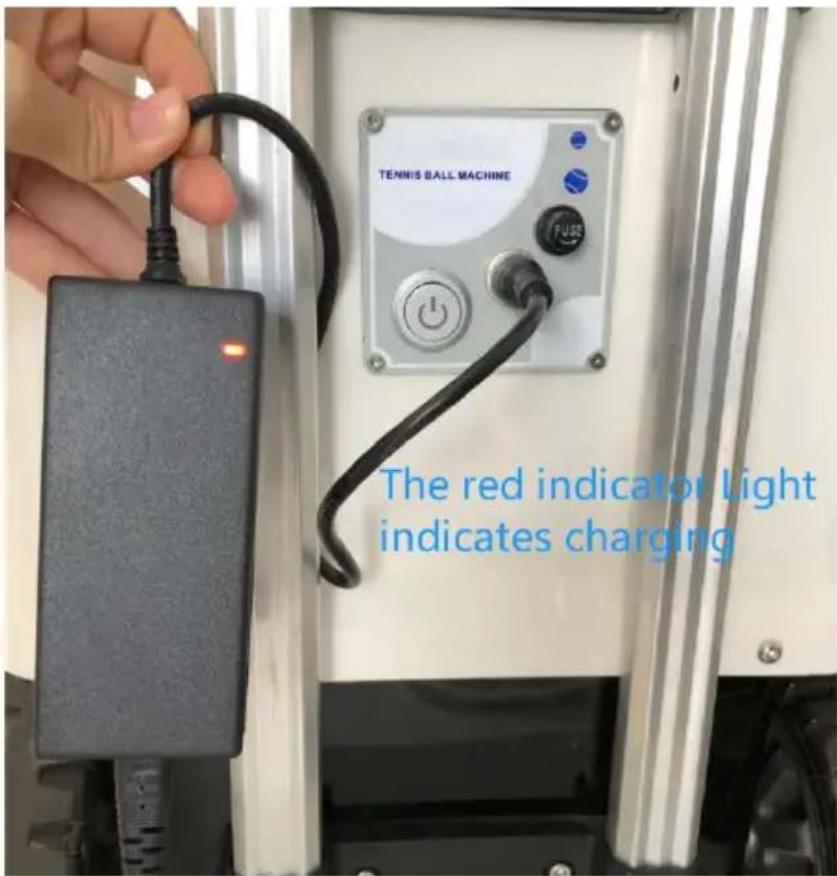

4. Hat die Batterie der neuen Maschine Strom?

Im Allgemeinen beträgt die gespeicherte Leistung der neuen Batterie b Verlassen des Werks weniger als 30 %. Wenn Sie die Maschine erha ist die Batterie fast leer. Wenn Sie das Gerät ausprobieren oder Ball spielen möchten, sollten Sie zuerst den Akku aufladen, um Unannehmlichkeiten durch fehlende Stromversorgung zu vermeiden. Nachdem der Akku vollständig aufgeladen ist, beträgt die normale Arbeitszeit etwa 6 Stunden. Wenn der gesamte Strom verbraucht ist, beträgt die Ladezeit etwa 8 Stunden.

1. Drücken Sie den Schalter, aber die Maschine funktioniert nicht Überprüfen Sie zunächst, ob das Sicherungsrohr durchgebrannt ist. We das Sicherungsrohr durchgebrannt ist, müssen Sie unser Ersatzsicherungsrohr an der Seite des Akkupacks herausnehmen und ersetzen; Wenn das Sicherungsrohr in gutem Zustand ist, müssen wir prüfen, ob die Batterie geladen ist. Die Ladekontrollleuchte leuchtet gri im Standby-Modus, rot beim Laden und grün, wenn das Gerät voll ist Hinweis: Überprüfen Sie, ob unser Ladegerät und die Steckdose erfolgreich verbunden sind. Wenn die Steckdose locker ist, zeigt der Ladegerät eine grüne Anzeige an, was den Eindruck erweckt, dass der Ladevorgang abgeschlossen ist.

1. Brennen Sie die Sicherung durch, wenn die Maschine gestartet wird Überprüfen Sie zunächst, ob ein Ball in der Maschine steckt. Anschließend kö Sie die Geschwindigkeit auf das Minimum einstellen und neu starten.

2. Der Ball verfehlt das Netz

Stellen Sie die Ballgeschwindigkeit auf über 6 ein und platzieren Sie die Mas in der Mitte der Grundlinie.

1. Können Kinderbälle verwendet werden?

Sie können zwei Arten von Kinderbällen verwenden: einen orangefarbenen Ball und einen grünen Ball. Der rote Ball kann nicht verwendet werden, da er zu ist.

1. Wie gehe ich mit Balljamming um ?

Schalten Sie den Strom sofort aus, um ein Durchbrennen der Sicherung zu verhindern. Überprüfen Sie dann, wo der Ball festsitzt, und entleeren Sie den

rechtzeitig aus der Maschine. Wenn der Ball zwischen den beiden Rädern kle und es schwierig ist, ihn direkt herauszunehmen, können wir den Ball mit uns Händen, Stiften, Stöcken und anderen Dingen zum Chassis bewegen und ihn dann herausnehmen. Vermeiden Sie während der Verwendung der

Aufschlagmaschine die Verwendung von Nassbällen oder Airless-Bällen, um ein Verklemmen der Bälle zu vermeiden.

1. Im manuellen Modus von ts08 und TS06 wird der Bildschirm des Mobiltelefons nicht angezeigt, wenn er nach oben, unten, links und rechts ver wird

Die Softwareoberfläche wird nicht angezeigt. Sie können die Veränderung der Position des Servierrades beobachten. Die Einstellung erfolgt kreisförmig: Steller Sie das Servierrad nach oben und unten ein, um den höchsten Punkt zu er dann nach unten, um den niedrigsten Punkt zu erreichen, und dann nach ob Die Links- und Rechtseinstellung besteht auch darin, dass das Servierrad nach links und dann nach rechts reicht und das Rad nach rechts und dann nach reicht.

1. Andere Fehlerbedingungen:

Sollten Sie die Störung nicht selbst beheben können oder eines der oben genannten Probleme auftreten, rufen Sie bitte zur weiteren Bearbeitung unsere

Kundendienst-Hotline an.

12. Unterschiede zwischen TS-06 und TS-08

TS-06 kann jeden Landepunkt des Tennisplatzes über eine mobile App anpass und verfügt über Links-Rechts-Schwung- und Vertikalschwungfunktionen.

TS-08 wird per mobiler App ferngesteuert. Es verfügt über 6 feste Landepunk und 28 Arten von Ballabgabelinien. Es kann eine kombinierte Balllinie mit mehreren Landepunkten erstellen und festlegen und bis zu 20 Landepunkte für kreisförmige Ballabgabe definieren. Es kann in den TS06-Modus (manueller Modus) umgeschaltet werden, um alle Funktionen von TS06 abzudecken.

FCC-Informationen

VORSICHT: Änderungen oder Modifikationen, die nicht ausdrücklich von der für die Einhaltung verantwortlichen Partei genehmigt wurden, können zum Erlöscher der Berechtigung des Benutzers zum Betrieb des Geräts führen!

Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt den folgenden zwei Bedingungen:

1) Dieses Produkt kann schädliche Störungen verursachen.

2) Dieses Produkt muss alle empfangenen Störungen akzeptieren, einschließlich Störungen, die zu unerwünschtem Betrieb führen können.

WARNUNG: Änderungen oder Modifikationen an diesem Produkt, die nicht ausdrücklich von der für die Einhaltung verantwortlichen Partei genehmigt wurden können zum Erlöschen der Berechtigung des Benutzers zum Betrieb des Prod führen.

Hinweis: Dieses Produkt wurde getestet und entspricht den Grenzwerten für e digitales Gerät der Klasse B gemäß Teil 15 der FCC-Bestimmungen. Diese Grenzwerte sollen einen angemessenen Schutz vor schädlichen Störungen in einer Wohnanlage bieten.

Dieses Produkt erzeugt und verwendet Hochfrequenzenergie und kann diese ausstrahlen. Wenn es nicht gemäß den Anweisungen installiert und verwendet wird, kann es schädliche Störungen der Funkkommunikation verursachen. Es g jedoch keine Garantie dafür, dass bei einer bestimmten Installation keine Störungen auftreten. Wenn dieses Produkt schädliche Störungen beim Radio- oder Fernsehempfang verursacht, was durch Aus- und Einschalten des Produkt

festgestellt werden kann, wird dem Benutzer empfohlen, zu versuchen, die Störung durch eine oder mehrere der folgenden Maßnahmen zu beheben.

• Richten Sie die Empfangsantenne neu aus oder versetzen Sie sie.
• Erhöhen Sie den Abstand zwischen Produkt und Empfänger.
• Schließen Sie das Produkt an eine Steckdose an, die zu einem anderen Stromkreis gehört als dem, an den der Empfänger angeschlossen ist.
• Wenden Sie sich für Hilfe an den Händler oder einen erfahrenen Radio-/TV-Techniker.

Hersteller: Shanghaimuxinmuyeyouxiangongsi

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN.

Importiert nach AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NS'2122 Australien

In die USA importiert: Sanven Technology Ltd. Suite 250, 9166 Anaheim Plaza Rancho Cucamonga, CA 91730

EC

REP

E-CrossStu GmbH

Mainzer Landstr.69, 60329

Frankfurt am Main.

UK

REP

YH CONSULTING LIMITED.

Technisch Support- und E-Garantiezertifikat www.vevor.com/support
