Produkttyp	Automatische Eismaschine
Marke	Vevor
Modell	SSX80
Versorgungsspannung	220-240 V (geschätzt)
Frequenz	50 Hz
Erforderlicher Wasserdruck	0,13 - 0,55 MPa
Umgebungstemperatur	10°C - 32°C
Maximale relative Luftfeuchtigkeit	80 % bei 31°C
Maximale Höhe	2000 m
Standzeit vor der ersten Inbetriebnahme	24 Stunden
Verzögerung beim Neustart nach Abschaltung	10 Minuten
Garantie	1 Jahr (Arbeit und Teile)
Wartung des Kondensators	Alle 3 Monate (Rippen bürsten)
Reinigung der Wasserpumpe	Monatlich
Reinigung der Eisgitter	Alle 2 Monate
Reinigung des Wasserbeckens	Alle 2 Monate
Reinigung des Lagerbehälters	Wöchentlich
Reinigung der Eisschaufel	Täglich (Desinfektion)
Hauptfunktionen	Eisherstellung, automatisches Abtauen, automatische Abschaltung bei vollem Behälter, programmierbarer Timer, programmiertes Einschalten
Sicherheit	Erdung erforderlich, Hochspannungsschutz, Trennschalter, automatische Abschaltung bei Störung
Hauptmaterial	Edelstahl (Gehäuse und Innentank)
Installation	Auf ebenem und festem Boden, vor Hitze und Sonne geschützt, nur in Innenräumen
Wasseranschluss	Nur Trinkwasser, mit empfohlenem Filter

Häufig gestellte Fragen - SSX80 Vevor

Warum startet meine Eismaschine nicht?

Überprüfen Sie zuerst die Stromversorgung (Steckdose, Sicherung, Schalter) und die Wasserversorgung (Ventil geöffnet, ausreichender Druck). Stellen Sie sicher, dass die Ablenkplatte des Eisbehälters geschlossen ist. Wenn das Problem weiterhin besteht, warten Sie 3 Minuten nach dem Einschalten: Eine Schutzverzögerung ist normal.

Wie stelle ich die Dicke der Eiswürfel ein?

Drücken Sie die Taste '+' 3 Sekunden lang, bis die Temperatur blinkt. Verwenden Sie die Tasten '+' oder '-', um die Herstellungszeit anzupassen (von -7 bis +15 Minuten in 1-Minuten-Schritten). Eine längere Zeit ergibt dickere Eiswürfel. Die Einstellung gilt für die nächste Charge.

Was bedeutet der Alarm E1 auf dem Bildschirm?

Der Alarm E1 zeigt einen Fehler des Umgebungstemperatursensors an. Kontaktieren Sie den Kundendienst, um den Sensor auszutauschen. Stellen Sie außerdem sicher, dass die Maschine nicht zu nahe an einer Wärmequelle steht.

Warum ist das Eis zu dünn oder unvollständig?

Dies kann auf einen zu niedrigen Wasserstand im Tank, unzureichenden Wasserdruck (sollte zwischen 0,13 und 0,55 MPa liegen) oder ein defektes Einlassventil zurückzuführen sein. Überprüfen Sie auch, ob die Wasserleitungen verstopft sind.

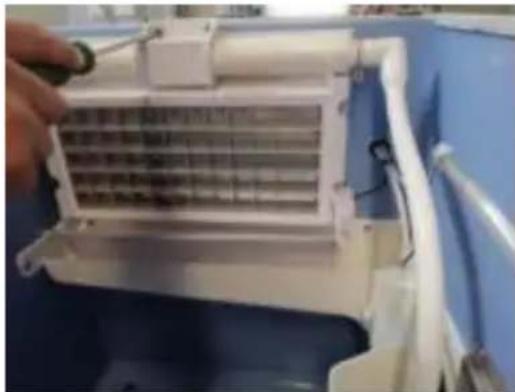

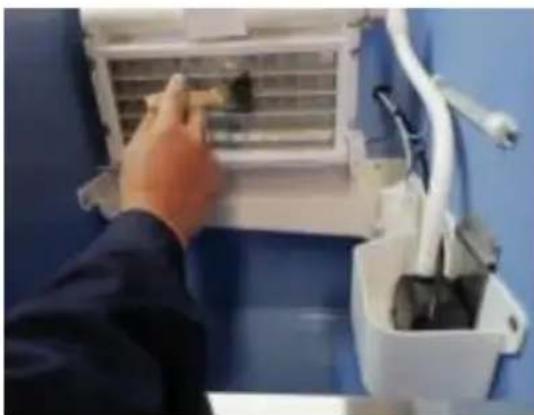

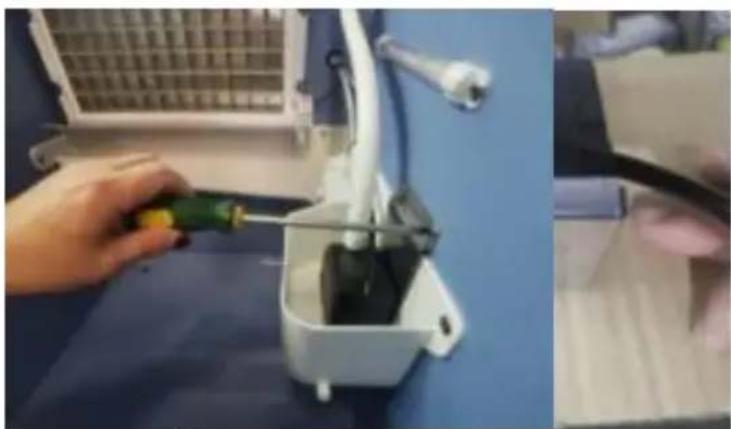

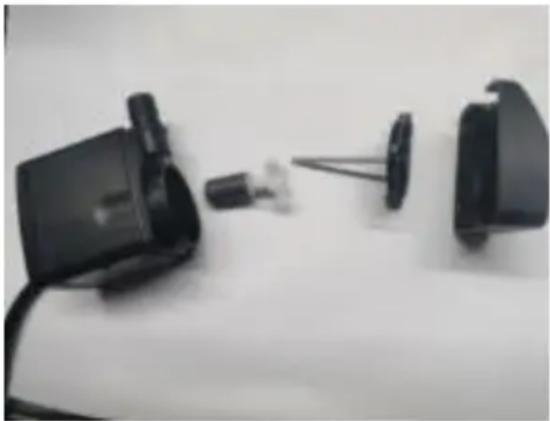

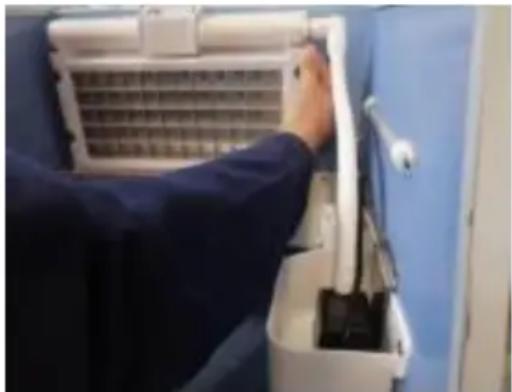

Wie reinige ich die Wasserpumpe?

Trennen Sie das Gerät vom Stromnetz. Entfernen Sie die Schrauben der Pumpenhalterung, trennen Sie den Auslassschlauch und entfernen Sie dann Filter und Rotor. Reinigen Sie den Rotor mit einer weichen Bürste und bauen Sie alles wieder zusammen. Führen Sie diesen Vorgang einmal im Monat durch.

Die Maschine stoppt nach 3 Minuten Betrieb, was tun?

Dies ist ein Hochspannungsschutz. Überprüfen Sie, ob die Umgebungstemperatur 40 °C nicht überschreitet, der Kondensatorfilter nicht verstopft ist und der Lüfter ordnungsgemäß funktioniert. Reinigen Sie den Kondensator bei Bedarf.

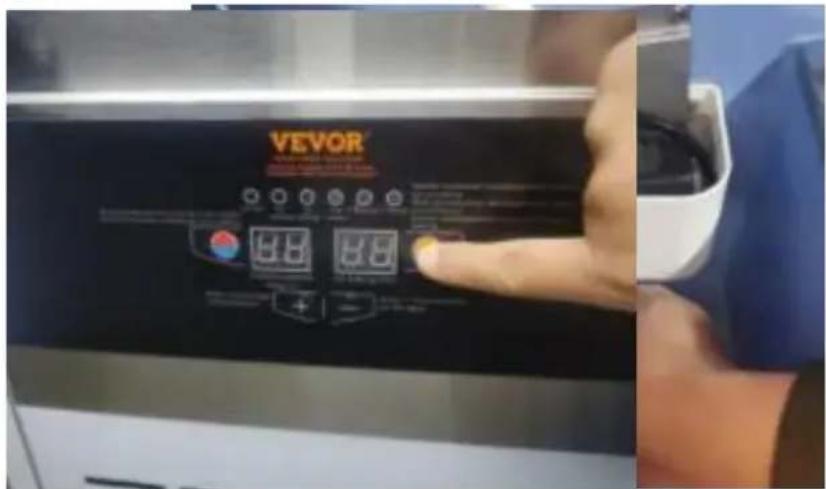

Wie führe ich eine vollständige Reinigung des Wasserkreislaufs durch?

Gießen Sie eine Zitronensäurelösung in das Wasserbecken, drücken Sie die Reinigungstaste und entleeren Sie es. Spülen Sie mit klarem Wasser nach und wiederholen Sie den Zyklus 4 bis 6 Mal. Führen Sie diese Reinigung alle 7 bis 15 Tage durch.

Warum fällt das Eis nicht aus dem Eisbehälter?

Der Eisbehälter ist möglicherweise verschmutzt. Reinigen Sie ihn mit einer weichen Bürste und Essig. Stellen Sie sicher, dass die Maschine waagerecht steht. Wenn die Eiswürfel zu dick sind, reduzieren Sie die Herstellungszeit.

Welcher Wasserdruck ist für den ordnungsgemäßen Betrieb erforderlich?

Der Wasserversorgungsdruck sollte zwischen 0,13 und 0,55 MPa (etwa 1,3 bis 5,5 bar) liegen. Wenn der Druck zu hoch ist, installieren Sie ein Überdruckventil.

Wie installiere ich den Wasserfilter?

Schließen Sie den Filtereingang an den Trinkwasserhahn und den Ausgang an den Eingangsschlauch der Maschine an. Der Filter wird mit einem Etikett geliefert, das Ein- und Ausgang anzeigt. Stellen Sie sicher, dass der Ablaufschlauch tiefer liegt als die Unterseite der Maschine.

BEDIENUNGSANLEITUNG SSX80 Vevor

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Aussehen des Produkts hängt vom gelieferten Produkt ab. Bitte haben Sie Verständnis dafür, dass wir Sie nicht erneut über Technologie- oder Software-Updates informieren.

Verbotszeichen	Warnzeichen	Vorsicht vor Feuer	Gefährliche Spannung
Weist auf eine verbotene Handlung hin, die zu tödliche Verletzungen oder schweren Verletzung	Weist auf Dinghin, die zu Verletzungen oder Sachschäden führen können	Zeigt an, dass die Das verwendete Material ist ein brennbares Material, Vorsicht vor Feuer	Zeigt eine Hochspannung an elektrische Gefahrenzone, Vorsicht vor Hochspannung Strom

Hinweis: Bewahren Sie dieses Handbuch unbedingt an einem Ort auf, auf den Benutzer jederzeit zugreifen können.

Vorsichtsmaßnahmen für den sicheren Betrieb.

Vorsicht	Nach Erhalt der Ware müssen Sie das Schmieröl Kompressors 24 Stunden ruhen lassen, bevor Sie Betrieb nehmen können, da es sonst leicht zu Sch Kompressor kommen kann.
	Verwenden Sie die Eismaschine nicht im Freien. We Eismaschine durch Regen nass wird, kann es z Stromlecks oder Stromschlägen kommen.
	Stellen Sie diese Eismaschine niemals an einem feu Ort oder an einem Ort auf, an dem sie Spritzwa ausgesetzt ist. Eine Beschädigung der Isolierung d Eismaschine kann zu Kriechströmen oder Stromschlä führen.Sprühen Sie niemals Wasser direkt auf die Eismas eine nasse Eismaschine kann einen Stromschlag d Kurzschluss verursachen.
	Geben Sie keine flüchtigen oder entzündlichen Substanzen in die Eismaschine. Die Lagerung sol Stoffe kann zu Explosionen oder Bränden führen
	Die Installation der Eismaschine darf nur von qualifiz Techniker oder Wartungspersonal durchgeführt werde Wenn Sie die Eismaschine selbst installieren, kann Gas- oder Flüssigkeitslecks, Stromschlägen oder Brär kommen.
	Zerlegen, reparieren oder modifizieren Sie den Eisbeniemals. Werden derartige Arbeiten von nicht qualifiziertem Personal durchgeführt, kann es zu Brä oder Verletzungen durch Funktionsstörungen komme
	Erden Sie die Eismaschine niemals über eine Ga Wasser-, Telefonleitung oder einen Blitzableiter. Dies als unsichere Erdung.
	Führen Sie niemals Metallgegenstände wie Eisenstiffer oder Drähte in die Belüftungsöffnungen, Durchgangslöcher oder Auslassöffnungen zur Luftzirkulation im Tank ein. Dies kann zu Stromschoder Verletzungen durch unbeabsichtigte Betätigung beweglicher Teile führen.
	Stellen Sie die Eismaschine unbedingt sicher auf festen Untergrund. Wenn der Untergrund nicht stagenug ist oder nicht richtig platziert ist, kann e Eismaschine beschädigt werden, wenn sie auf den gestellt oder umgeworfen wird.Verwenden Sie unbedingt das auf dem Typenschild Eismaschine angegebene Netzteil. Die Verwendung e Abzweigsteckdose kann einen Brand verursachen.
	Achten Sie darauf, den Netzstecker nach dem Entf des Staubs fest in die Steckdose zu stecken. Eine verstaubte oder falsch eingesteckte Steckdose einen Brand verursachen.
	Verwenden Sie eine geerdete Steckdose, um Stromschläge zu vermeiden. Sollte keine geerdete Steckdose vorhanden sein, muss die Erdungsvorricht von einem qualifizierten Techniker montiert werden. Steckdose sollte nach der Installation leicht zugäng sein.
	Wenn aus irgendeinem Grund eine anormale Tempe in der Box auftritt oder ein Alarm ausgelöst wird, Sie den Inhalt der Box sofort an einen sicheren bringen, um einen Verlust zu vermeiden.
	Dieses Gerät enthält brennbare Materialien und mus qualifiziertem Personal und qualifizierten Stellen ents und recycelt werden.
	Verwenden Sie keine mechanischen Geräte oder an Mittel, um das Abtauen zu beschleunigen Verfahren, außer wie vom Hersteller empfohlen.
	Beschädigen Sie den Kältekreislauf nicht.
	Mit Ausnahme des vom Hersteller empfohlenen Typs das Gerät nicht im Lebensmittellagerraum des Gerä verwendet werden.Verwenden Sie den neuen Schlauchsatz, der mit Gerät geliefert wird. Der alte Schlauchsatz kann wiederverwendet werden.
	Beim Umgang mit giftigen, gefährlichen oder radioak Stoffen muss die Eismaschine an einem sicheren verwendet werden. Unsachgemäßer Gebrauch kann Gesundheit und die Umwelt schädigen.
	Die Entsorgung der Eismaschine sollte von einer Fadurchgeführt werden. Werfen Sie die Eismaschine niweg, sondern lassen Sie sie natürlich entsorgen. kann dazu führen, dass das Kind in der Eismasobgeschaltet wird.
	Es gibt keine Hindernisse rund um das Gerät oder eingebetteten Struktur, sodass die Belüftung offen b
	Ziehen Sie vor der Reinigung, Wartung oder Inspekt Eismaschine das Netzkabel ab, um einen Stromschoder Verletzungen zu vermeiden.
	Einige Modelle verwenden entflammbare Kältemittel entflammbare Schaummittel. Vorsicht vor Feuer (da Produkt ist mit einem „Vorsicht vor Feuer “-Zeichen versehen). Wenn am Produkt eine Anomalie auftritt, es von qualifiziertem Personal und qualifizierten Institutionen repariert werden.
	Dieses Gerät enthält ein brennbares Treibmittel, Cyclopentan, das von qualifiziertem Personal un qualifizierten Institutionen entsorgt und recycelt werd muss.

Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit der Maschine spielen.

Wenn die Eismaschine eine Fehlfunktion aufweist, ziehen Sie das Netzkabel ab. Ein anhaltend abnormaler Betrieb kann zu Stromschlägen oder Bränden führen.

Elektrische Sicherheit ist wichtig.

1. Die Betriebsspannung der Eismaschine sollte mit der bekannten Netzspannung übereinstimmen. Wenn die Spannung nicht in diesem Bereich liegt, verwenden Sie bitte einen Spannungsregler über 1000 W.
2. Stellen Sie sicher, dass das Erdungskabel angeschlossen und sicher geerdet ist. Das Erdungskabel darf nicht an die Wasser- oder Gasleitung angeschlossen werden.
3. Um den Kompressor zu schützen, starten Sie die Eismaschine nicht innerhalb von 10 Minuten nach dem Ausschalten oder Herunterfahren erneut.
4. Bitte schließen Sie keine anderen Elektrogeräte an dieselbe Steckdose an.
5. Wenn das Netzkabel beschädigt ist, muss es zur Vermeidung von Gefahren von einer vom Hersteller beauftragten Person oder einem qualifizierten Fachmann ausgetauscht werden.
6. Das elektrische Steuerungssystem weist eine Spannung von mehr als 36 V auf. Öffnen und berühren Sie es während des Betriebs nicht. Wenn eine Reparatur erforderlich ist, wenden Sie sich bitte an den Hersteller oder an qualifiziertes Fachpersonal.

WARNUNG: Betreiben Sie die Eismaschine nicht, wenn in ihrer Umgebung ein Gasleck auftritt. Da die durch das Öffnen und Schließen des Steckers oder des Temperaturreglers entstehenden Funken einen Brand verursachen können, sollte die Luftzufuhr unterbrochen und das

Fenster geöffnet werden, um die Luftzirkulation zu ermöglichen.

Vorsichtsmaßnahmen bei der Installation

Anforderungen an Handhabung und Bewegungsbedingungen:

Beim Transport sollte der Schrank möglichst gerade gehalten werden; die Neigung sollte maximal 45° nicht überschreiten. Nicht umdrehen oder horizontal liegen.

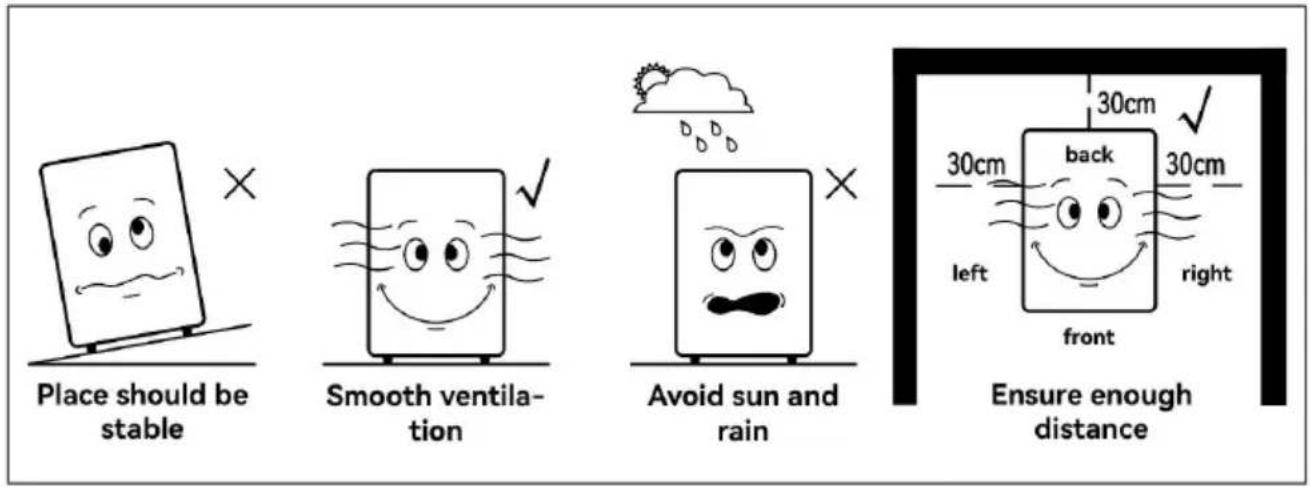

Um die Eismaschine ordnungsgemäß zu betreiben und die beste Leistung zu erzielen, stellen Sie die Eismaschine unter den folgenden Bedingungen auf:

1. Fester und ebener Boden

Stellen Sie die Eismaschine auf eine feste, ebene Fläche, um übermäßige Vibrationen und Lärm zu vermeiden.

2. Von der Wärmequelle fernhalten

Stellen Sie die Eismaschine nicht in der Nähe heißer Geräte wie Gas oder Öfen auf. Das Erhitzen der Eismaschine kann zu einer Verringerung der Kühlleistung führen.

3. Vermeiden Sie direkte Sonneneinstrahlung

Wenn die Eismaschine in direktem Sonnenlicht installiert wird, kann dies zu Fehlfunktionen führen und die Lebensdauer der Eismaschine verkürzen.

4. Trockenbereich

Stellen Sie die Eismaschine nicht in einem feuchten Bereich auf, beispielsweise in der Nähe eines Wasserhahns oder einer Spüle.

Seien Sie vorsichtig

Nach Erhalt der Ware müssen Sie das Schmieröl des Kompressors 24 Stunden ruhen lassen, bevor Sie den Betrieb aufnehmen können, da es sonst leicht zu Schäden am Kompressor kommen kann.

	Wenn die Eismaschine in einem Nassbereich aufge wird, muss ein Trennschalter installiert und die Eismaschine geerdet werden. Installieren Sie der Trennschalter an der Stromleitung. Weitere Informatierhalten Sie von Ihrem Eismaschinenhändler oder Elektroinstallateur.
Vorsicht
	Verwenden Sie immer einen Stecker mit Erdungsstrund erden Sie die Eismaschine, um bei einem LeStromschlag zu vermeiden.
	Das Ersetzen einer Erdungsklemme durch ein Wasserrohr bietet in vielen Situationen keinen ausreichenden Erdungsschutz, da in der Sanitärtech häufig Kunststoffrohre verwendet werden.
	Erden Sie die Eismaschine niemals über eine Gasda dies sehr gefährlich ist.
	Erden Sie die Eismaschine niemals über eine Telefonleitung oder einen Blitzschutz, da bei eine Blitzeinschlag ein großer Strom erzeugt wird, was Erdung sehr gefährlich macht.

1. Nichts fällt in die Eismaschine.
2. Installations- und Betriebsanleitungen sind beizufügen, einschließlich Vorsichtshinweisen zur Handhabung, Bewegung und Verwendung des Eisbereiters, um eine Beschädigung der Kältemittelleitungen zu vermeiden. Dies erhöht das Risiko eines Lecks.
3. In der Installations- und Betriebsanleitung muss angegeben sein, dass

Bauteile durch gleichwertige Bauteile ersetzt werden und dass

Die Wartung muss durch vom Werk autorisiertes Servicepersonal durchgeführt werden, um das Risiko einer möglichen Entzündung aufgrund falscher Teile oder unsachgemäßer Wartung zu minimieren. 8. Die Installationsanweisungen müssen angeben, dass der

Eisbereiter

installiert in Übereinstimmung mit dem Sicherheitsstandard für Kältetechnik

Systeme, ASHRAE 15. Darüber hinaus müssen die Anweisungen der Eisbereiter angeben, dass sie nicht in Fluren oder Gängen öffentlicher Gebäude installiert werden dürfen.

Umweltbedingungen:

Dieses Gerät ist gemäß den folgenden Bedingungen ausgelegt:

1. Verwendung im Innenbereich.
2. Die Höhe beträgt nicht mehr als 2000 Meter.
3. Die Umgebungstemperatur liegt im Bereich von 10 °C bis 32 °C.
4. Wenn die Temperatur nicht höher als 31 °C ist, beträgt die maximale relative Luftfeuchtigkeit 80 % und die maximale relative Luftfeuchtigkeit nimmt mit steigender Temperatur linear ab.
5. Die Spannungsschwankung der Hauptstromversorgung überschreitet nicht ±10 % der Nennspannung.
6. Entsprechend der Geräteinstallationsebene (über Spannungspegel) transient über Spannung.

Dieses Gerät wird für ähnliche Zwecke verwendet, beispielsweise:

-- ein Küchenbereich in einem Geschäft, Büro oder anderen Arbeitsplatz: -- Landwirte sowie Hotels, Motels und Wohnumgebungen; -- Familienhotelumgebung;

Gastronomie und ähnliche Anwendungen außerhalb des Einzelhandels.

Dieses Gerät ist nicht für den allgemeinen Hausgebrauch bestimmt.

Richtiger Betrieb

Bei der Erstinbetriebnahme und im Dauerbetrieb beachten Sie bitte die folgenden Regeln.

1. Schließen Sie den Eisbereiter an eine spezielle Steckdose an (die Stromversorgung entspricht der bekannten Marke).
2. Die Eismaschine muss lange laufen, um die Temperatur im Eislagerraum zu stabilisieren und die Anzahl der Türöffnungen während dieser Zeit zu minimieren.
3. Die Eismaschine ist von einem Kühlsystem zur Kühlung des Systems umgeben. Es ist verboten, die Gegenstände zu blockieren.
4. Nachdem Sie die Funktion der Eismaschine überprüft haben, schalten Sie die Stromversorgung der Eismaschine ein und lassen Sie die Maschine mit der Eisherstellung beginnen.

- Verwenden Sie eine unabhängige Wasserquelle für die Eismaschine und überprüfen Sie diese regelmäßig, um niedrigen Wasserdruck, Schwankungen oder Filterverstopfungen zu vermeiden.

- Lagern Sie keine Abfälle im Eisvorratsraum, frieren Sie keine Lebensmittel im Eisvorratsraum ein oder frieren Sie sie ein und halten Sie die Eisschaufel sauber.

- Wenn der Eisbehälter plastifiziert ist, sollte er leicht geöffnet und geschlossen werden. Lassen Sie die Tür nicht fallen. Wenn das Eis gefroren ist, schließen Sie bitte die Schiebetür des Eisbehälters.

• Die Eismaschine sollte von Wärmequellen ferngehalten werden. Der Einsatz bei hohen oder niedrigen Temperaturen ist strengstens verboten. Vermeiden Sie direkte Sonneneinstrahlung, um die Wärmeableitung der Maschine nicht zu beeinträchtigen.

- Waschen Sie die Oberfläche der Eismaschine nicht direkt mit Wasserspritzern ab.

Andernfalls kann es zu einem Kurzschluss oder einem elektrischen Leck kommen.

- Wenn die Eismaschine eine Zeit lang nicht benutzt wurde, sollte sie

Monate für 4 bis 6 Stunden eingeschaltet werden.

Da das Produkt ständig aktualisiert und klassifiziert wird, kann es sein, dass die Maschine, die Sie erhalten, nicht vollständig mit der Abbildung im Handbuch übereinstimmt. Bitte haben Sie dafür Verständnis. Wir werden das Produkt kontinuierlich verbessern.

1. Zur Eisherstellung sollte gefiltertes Trinkwasser mit normaler Temperatur verwendet werden.
2. Der Druck der Wasserversorgung sollte zwischen 130-550 kPa geregelt werden. Wenn der Wasserdruck zu hoch ist, installieren Sie bitte ein Überdruckventil. Lassen Sie den Schlauch nicht unter hohem Druck stehen.
3. Schließen Sie den Außenabzweigschlauch der Maschine an den Wasserhahn des Trinkwasserfilters an. Am Filter befindet sich eine Markierung, die den Aus- und Zulauf anzeigt.
4. Schließen Sie den Einlass des Filters an den Trinkwasserhahn an.
5. Um eine reibungslose Entleerung der Maschine zu gewährleisten, ist es wichtig, dass sich die Abflussleitung unterhalb der Maschinenunterseite befindet. Bei Maschinen mit Entleerungspumpe muss das Abflussrohr tiefer liegen als die Bodenfläche des Vorratsbehälters.

Warnung

Erlaubt ist lediglich der Anschluss an das Trinkwasser

※ Wenn die Eismaschine nicht mit einem Filter geliefert wird, müssen die Kunden diesen selbst kaufen

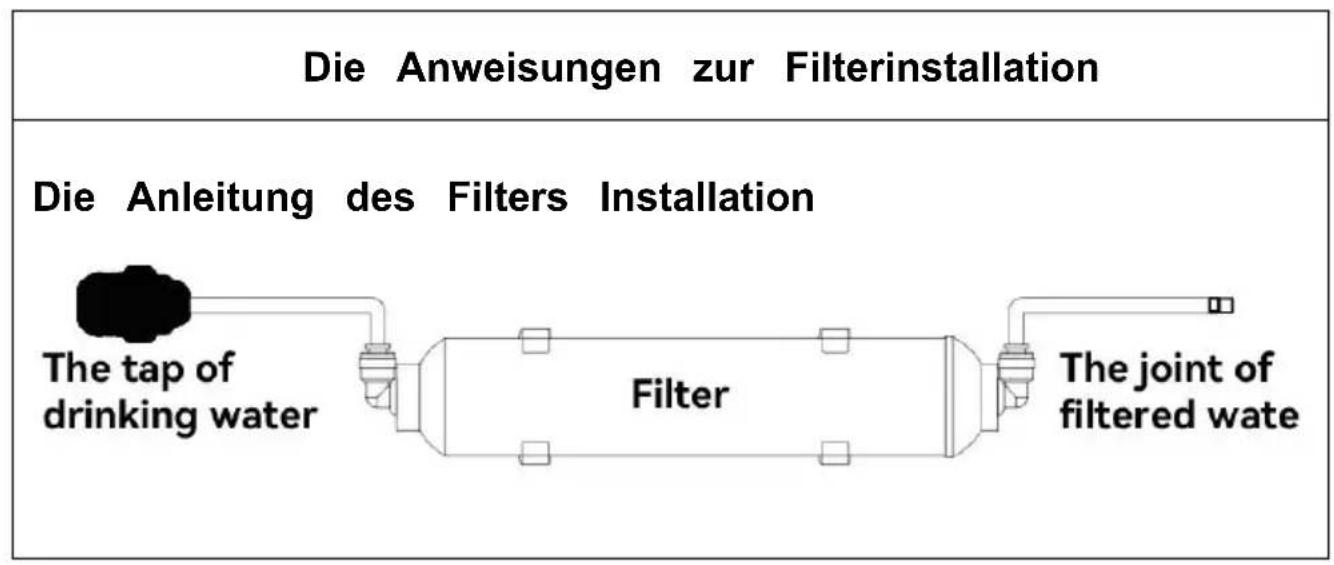

Die Anweisungen zur Filterinstallation.

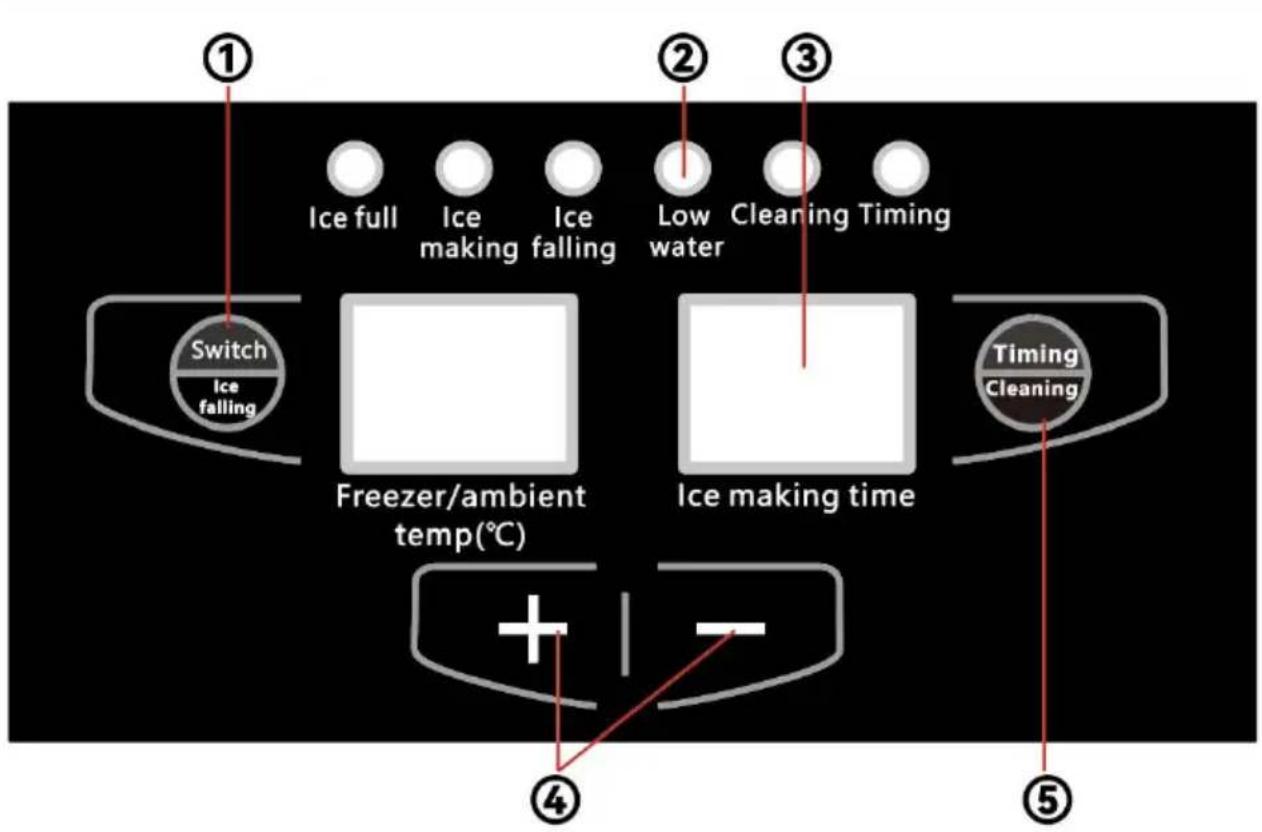

Funktionsbeschreibung des digitalen Röhrenbedienfelds mit vier Tasten.

① Klicken Sie nach dem Einschalten auf den Netzschalter und die Enteisungstaste, um in den Eisherstellungszustand zu gelangen. Klicken Sie während des Eisherstellungsprozesses, um in den Enteisungszustand zu gelangen. Halten Sie im Eisherstellungs-Enteisungszustand 3 Sekunden lang gedrückt, um in den Abschaltzustand zu gelangen.

② LED-Licht: Stellt den Zustand der Maschine dar.

③ Digitale Anzeigeröhre Die linke Digitalröhre zeigt die Umgebungstemperatur und die Rücklufttemperatur an; die rechte Digitalröhre zeigt die Zeitschaltuhrzeit und die Eisherstellungszeit an.

④ +- Taste;

Passen Sie die Dicke des Eiswürfels im Arbeitsmodus an. Im Zustand „Zeit aus“ oder „Zeit ein und aus“ die Zeitschaltzeit einstellen. Halten Sie die Taste „-“ 3 Sekunden lang gedrückt, um das Licht ein- oder auszuschalten.

⑤ Reinigungs- und Zeitschalttaste

Drücken Sie im Standby-Modus die Taste 3 Sekunden lang, das System wechselt in den Reinigungsmodus. Drücken Sie diese beim Hochfahren, um den Countdown für das geplante Herunterfahren zu starten, und klicken Sie dann, um das geplante Herunterfahren abzubrechen. Drücken Sie diese Taste im Standby-Modus, um den Countdown für das geplante Einschalten zu starten, und klicken Sie dann, um das geplante Einschalten abzubrechen. Die angezeigte Zeiteinheit ist Stunde.

Anweisungen zur Tastenbedienung

• Betriebsablauf

1. Schließen Sie das Gerät an die Stromversorgung an, klicken Sie auf den Schalter der Eismaschine und die Eismaschine beginnt zu laufen.
2. Öffnen Sie das Magnetventil am Wassereinlass, um Wasser einzulassen. Steigt der Wasserstand, steigt die schwimmende Kugel nach oben. Sobald der Wasserstand den erforderlichen Wert erreicht hat, wird das

Wassereinlassventil geschlossen und das Reinigungsprogramm gestartet.

Nach Abschluss der Reinigung beginnt automatisch der Eisbereitungszyklus.

1. Wenn die Dicke des Eiswürfels die eingestellte Dicke erreicht, startet das Enteisungsprogramm, das Magnetventil beginnt zu arbeiten, die Wasserpumpe hört auf zu arbeiten, die Wärme gelangt in den Verdampfer und der Eiswürfel fällt etwa 1,5 Minuten lang. Wenn der Eiswürfel fällt, klappen Sie die Eisfallblende um und öffnen Sie den Reedschalter. Während der Reedschalter wieder schließt, kehrt die Maschine zum

Eisherstellungsprozess zurück.

1. Der Kompressor stoppt während des gesamten Eisherstellungs- und Enteisungsprozesses nicht.
2. Wenn der Eisbehälter mit Eis gefüllt ist und der magnetische Reedschalter nicht automatisch geschlossen werden kann, stoppt die Maschine automatisch den Betrieb. Wenn genügend Eiswürfel entnommen wurden und der magnetische Reedschalter wieder geschlossen wird, startet die Maschine mit einer Verzögerung von 3 Minuten und beginnt erneut mit der Eisherstellung.

Einstellung der Eiswürfeldicke

1. Halten Sie die Taste „+“ 3 Sekunden lang gedrückt, bis die angezeigte Temperatur zu blinken beginnt. Drücken Sie anschließend die Taste „+“ oder „-“, um die Dicke der Eiswürfel anzupassen. Durch Drücken der Taste „+“ werden die Minuten angezeigt. Jede Minute verlängert die aktuelle Eisbereitungszeit um maximal 15 Minuten. Jede Minute verkürzt die Eisbereitungszeit um mindestens 7 Minuten. Eine längere Eisbereitungszeit führt zu dickeren Eiswürfeln, eine kürzere Eisbereitungszeit zu dünneren Würfeln.
2. Sobald die Eisherstellungszeit angepasst wurde, gilt die neue Eisherstellungszeit für die nächste Eischarge, nachdem die aktuelle Charge fertig ist.

Klicken Sie auf den blauen Lichtschalter, um es einzuschalten, andernfalls schalten Sie es aus.

- Geplante Einschaltfunktion

1. Drücken Sie im Standby-Zustand die voreingestellte Zeittaste, um die Zeiteinschaltfunktion auszuführen. Die Zeit-LED leuchtet und die angezeigte Zahl ist die verbleibende Einschaltzeit und die Einheit ist Stunde.
2. Klicken Sie im Einschaltzustand mit Timing auf + oder -, um die verbleibende Einschaltzeit anzupassen.
3. Klicken Sie nach dem Ausführen des geplanten Einschaltens auf die Schaltfläche „Geplante Reservierung“, um das geplante Einschalten

abzubrechen.

- Eis-Vollfunktion

1. Wenn der Eiskübel mit Eis gefüllt ist und die Eisblende nicht automatisch geschlossen werden kann, stoppt die Maschine automatisch den Betrieb. 2. Wenn die Eiswürfel aufgebraucht sind, wird die Eisblende zurückgesetzt und die Maschine startet nach einer Verzögerung von 3 Minuten automatisch. Sollte die Eismaschine aufgrund von Spannungs- und Wasserdruckschwankungen ausfallen und weder Eis produzieren noch enteisen, schalten Sie die Maschine bitte zunächst nach fünfminütigem Ausstecken des Netzsteckers wieder ein, um sie zu testen. Aufgrund schwankender Wasser- und Umgebungstemperatur kann sich im Spülbecken Eis bilden. Bei starker Eisbildung ziehen Sie bitte den Netzstecker für zehn Minuten aus der Steckdose und schalten Sie ihn dann wieder ein.
2. Wenn Sie sich nicht in einer Einstellungsoberfläche befinden, erzwingen Sie den Betrieb der Entwässerungspumpe für 60 Sekunden und beenden Sie ihn dann (einschließlich Standby und Start), indem Sie die Taste „-“ zweimal gedrückt halten (wirksam innerhalb von 2 Sekunden).
3. Wenn die Maschine eingeschaltet wird, startet die Entwässerungspumpe automatisch alle 15 Minuten für 20 Sekunden und schaltet sich dann aus. Hinweis: Zum Startmodus gehört, dass sich die Maschine im Volleismodus befindet, Eis herstellt, enteist, Wasser hinzufügt, Wasser fehlt und eine kurzfristige Reinigung durchführt.

Vorsichtsmaßnahmen

Bitte befolgen Sie die Anweisungen in diesem Handbuch zur Wartung der Maschine, um die Zuverlässigkeit und Lebensdauer dieser Eismaschine zu erhöhen. Außerdem kann durch eine gute Wartung ein übermäßiger Energieverbrauch vermieden werden.

1. Reinigen Sie die Umgebung der Eismaschine regelmäßig, um sie sauber zu halten, und blockieren Sie nicht die Lüftungsschlitze der Eismaschine.
2. Die Schale kann mit einem neutralen Reinigungsmittel gereinigt und anschließend mit einem weichen Tuch abgewischt werden. Bei Bedarf können handelsübliche Edelstahlreiniger und -polituren verwendet werden. 3. Filter sollten regelmäßig überprüft und bei Beschädigung sofort durch neue Filter ersetzt werden.
3. Der Wassertank der Eismaschine und das Innere des Eisvorratsraums können direkt mit Wasserleitungen gespült werden. Verwenden Sie nicht zu viel Wasserdruck und spülen Sie die Wasserpumpe und den Teil der Eisschale nicht direkt durch, um ein Durchnässen des Kreislaufs zu vermeiden.
4. Wartung des luftgekühlten Kondensators der Eismaschine: Reinigen Sie den luftgekühlten Kondensator alle drei Monate. Verwenden Sie eine weiche Bürste oder einen Staubsauger mit Bürste, um die Kondensatorlamellen in Lamellenrichtung auf und ab zu bürsten, um eine Beschädigung der Lamellen und eine Beeinträchtigung der Kühlwirkung zu vermeiden.

	Jegliche Art von Wartung ist nicht in der Garar enthalten.
	Die Filterelemente sollten regelmäßig gewechselt werden
	Bitte schalten Sie den Wasserkopf und die Stromversorgung aus, bevor Sie die Maschine rein oder überprüfen.
	Wenn sich in der Maschine viel Schmutz und Kalk oder die Rohre verstopft sind, rufen Sie bitte d Kundendienst an. Für den Haus-zu-Haus-Service falle jedoch Gebühren an.
	Die luftgekühlte Kondensator - Krümmungsklinge ist scharf. Achten Sie beim Reinigen darauf, dass Sie nicht verletzen.

Sicherheitshinweise zur Verwendung von Eis

Eine regelmäßige Wartung und Kontrolle ist insbesondere dann wichtig, wenn das Eis als Speiseeis verwendet werden soll.

Wenn die Eismaschine lange Zeit verwendet wurde, kann das produzierte Eis aufgrund von Temperatur, Wasser und Qualität oder Alterung beeinträchtigt werden. Daher ist es wichtig, das Innere des Kühlschranks durch regelmäßige Wartung zu reinigen. Wenn Sie während des Betriebs Fremdkörper im Boden des Kühlschranks oder im Eis finden,

Kühlschrank durch regelmäßige Wartung reinigen. Wenn Sie während des Betriebs Fremdkörper im Boden des Kühlschranks oder im Eis finden,

Wartungsarbeiten, stellen Sie bitte die Verwendung der Eismaschine ein und wenden Sie sich umgehend an den Verkäufer.

1. Eisschaufel (einmal täglich reinigen)

Weichen Sie die Eisschaufel länger als 3 Minuten in warmem Wasser (30–40 °C) mit einer Desinfektionslösung ein, spülen Sie sie dann mit Leitungswasser ab und wischen Sie sie trocken.

1. Kühlschranktür (einmal täglich reinigen)

Da die Kühlschranktür anfällig für bakterielle Kontamination ist, halten Sie sie sauber, indem Sie sie mit einem weichen Tuch und warmem Wasser abwischen. 3. Kühlschrank, Eisschaufelhalter und Gehäuse (wöchentlich reinigen).

Wichtige Informationen

1. Um Verformungen oder Risse an Kunststoffteilen zu vermeiden, vermeiden Sie den Kontakt mit Pestiziden oder anderen öligen Substanzen.
2. Entfernen Sie gründlich den Schmutz oder Staub auf dem Befestigungsrahmen der Eisschaufel

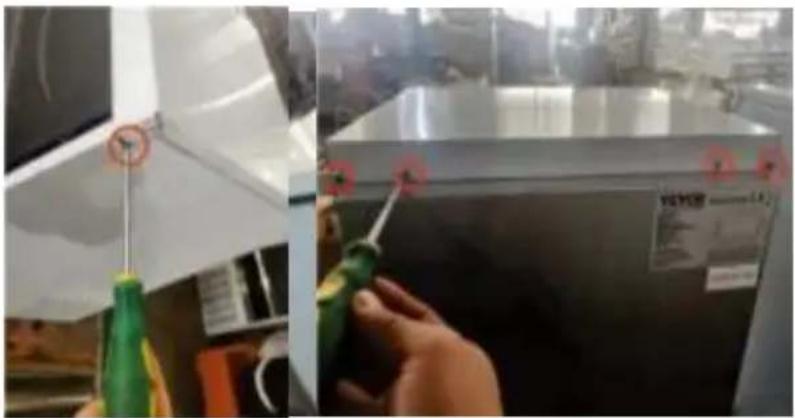

1. Top c über Demontage

Vor der oberen Abdeckung des Entfernen Sie mit einem

Kreuzschlitzschraubendreher an der linken und rechten Seite sowie an Rückseite der Maschine diese sechs Schrauben gegen den Uhrzeigersinn, heben Sie dann vorsichtig die ob Abdeckplatte an und platzieren Sie an einer geeigneten Stelle.

2. Ausbau und Reinigung der Wasserpumpe (Reinigung alle 2 Monate)

2.1 Entfernen Sie die beiden Schrauben über der Pumpenhalterung mi einem Kreuzschlitzschraubendreher und ziehen Sie dann die Pumpenrohrverbindung aus der Pumpe heraus

Auslassdüse und entfernen Sie die beiden Schrauben an der Unterseit der Pumpenhalterung. Stützen Sie die Halterung mit einem Kreuzschlitzschraubendreher ab.

Abbildung 1 Abbildung 2

2.2 Entfernen Sie den vorderen Abdeckungsfilter (Abbildung 1), und de

Filter kann direkt entfernt werden.

2.3 Drehen Sie die Kappe gegen den Uhrzeigersinn und entfernen Sie Kappe (Abbildung 2). 2.4 Nach dem Entfernen des Verschlussdeckels den Rotor entnehmen. Der Rotor wird durch einen Magneten in der richtigen Position fixiert kann nur durch Festhalten des Wasserblattes mit einem Clip entnomm werden oder Fingernagel (Abbildung 3). 2.5 Reinigen Sie es und setzen Sie die Wasserpumpe wieder ein .

1. Reinigung der Eisgitter (Reinigung alle 2 Monate)

3.1 Halten Sie die Klemme am Wasserrohr fest und ziehen Sie dann Pumpenrohr ab

3.2 Die beiden Schrauben an der Halterung des Rohres mit einem Kreuzschlitz lösen

Schraubendreher, dann den Halter und das Rohr entfernen.

3.3 Waschen Sie die Oberfläche des Eisgitters mit einer weichen Bürs oder einem Schwamm, der in Essig oder Kalkentferner getaucht wurde um den Kalk zu entfernen.

3.4 Entfernen Sie mit einem Kreuzschlitzschraubendreher die Befestigungsschraube am Eisduschrohr und entfernen Sie anschließend gleichzeitig den linken und rechten Stopfen sowie das Duschrohr. Reinigen Sie anschließend das Rohr innen und außen mit einer Bürste.

3.5 Reinigen Sie den Pumpenkopfschlauch mit einer Bürste.

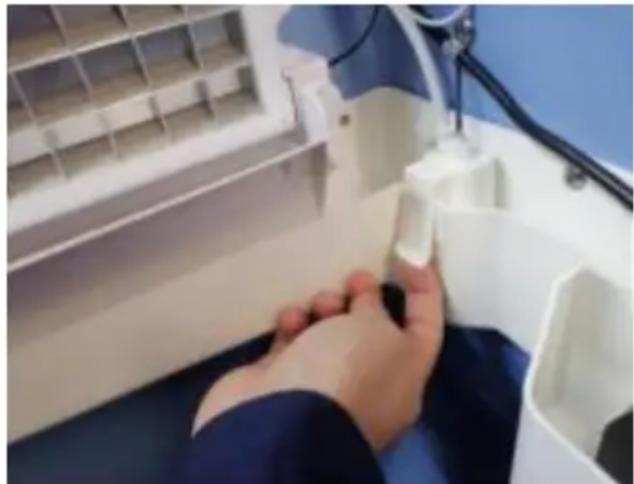

4. Waschen der Schwimmerkugel (alle 2 Monate waschen)

Entfernen Sie die Schwimmerkugelbaugruppe aus dem Spülbeckenschlitz und waschen Sie die Schwimmerkugelbaugruppe mit einer Bürste.

5. Reinigung der Spüle und des Vorratskühlschranks

5.1 Tauchen Sie ein weiches Tuch in Essig oder Kalklöser und wischen Sie die Oberfläche von Spüle und Kühlschrank ab. Reinigen Sie die Oberfläche.

5.2 Die Spüle wird alle 2 Monate und der Kühlschrank einmal wöchentlich gereinigt.

6. Tägliche Reinigung der Wasserwege

6.1 Mischen Sie die richtige Menge Zitronensäurelösung mit einem sauberen Eimer. Gießen Sie die Lösung anschließend in die Spüle und klicken Sie auf den Bildschirm, um die Taste zu löschen. Ziehen Sie vor der Reinigung die Tankablassschraube heraus und lassen Sie die Zitronensäurelösung im Tank ab.

6.2 Gießen Sie eine angemessene Menge Wasser in das Waschbecken, drücken Sie dann die Waschtaste, waschen Sie 3–5 Minuten lang und lassen Sie das Wasser im Tank ablaufen. Wiederholen Sie den Vorgang 6 Mal.

6.3 Stellen Sie sicher, dass der Wasserweg alle 7–15 Tage gereinigt wird.

Bevor Sie sich an den Kundendienst wenden

Wenn der Eisbereiter nicht normal funktioniert, wenden Sie sich bitte an den Kundendienst.

Kundenservice. Sie müssen jedoch die folgende Situation bestätigen.

1. Ob der Wasserdruck normal ist oder nicht.

Die richtige Methode zur Überprüfung besteht darin, die Einlassverbindung (6-Abzweig-Anschluss) hinter der Maschine zu lösen. Wenn es normal leckt, wenn Sie die Verbindung zu einem

erforderlichen Wert lösen, bedeutet das, dass es normal ist. Andernfalls gibt es kein Wasser.

1. Bestätigen Sie, ob die Maschine mit Strom versorgt wird oder nicht. Unsere Eismaschinen sind alle vollautomatisch. Daher haben einige Modelle keinen

elektrischen Schalter. Sie können einen Elektrotechniker bitten, Ihnen zu helfen,

dies zu prüfen. Achten Sie vor allem auf die Steckdose.

3. Die Modellnummer und Seriennummer.

Auf der Vorderseite befindet sich ein Typenschild, auf der Seitenwand sind die Modellnummer und die Seriennummer angegeben.

	Es fallen Gebühren für die Tür an Zu Türservice, Störung durch die Benutzer verursacht wird (z. B. Wasser, kein Strom, Umwelt usw.)
	Um Spritzwasser mit hohem Druck zu vermeiden, Sie die Verbindung des Einlasses nicht vollständig, Sie den Wasserkopf prüfen.
	Kunststoffteile sind von der Garantie ausgeschlosse

Garantie

1. Unser Unternehmen gewährt auf das Produkt eine Garantie einem Jahr. Die Arbeitskosten und der Austausch von Komponen sind im Rahmen der Garantie kostenlos.

2. Alle Kunststoffteile sind nicht in der Garantie enthalten.

3. Unsere Garantie ist eine beschränkte Haftung. Mit Ausnahme Maschine selbst ist jegliche Art der Mithaftung nicht in der Gaenthalten.

4. Die routinemäßige Wartung, Reinigung und alle Probleme, di unsachgemäßen Betrieb entstehen, sind nicht von der Garantie abgedeckt.

5. Alle Garantieleistungen sollten von den Maschinenhändlern oder verwandten Instituten erbracht werden.

Fehler	Mögliche Ursache	Lösung
Eismaschine funktioniert nicht	Nicht an die Strom-ode Wasserversorgung angeschlossen.	1. Sicherungen 2. Netzschalter 3. Kabel 4. Wasserschalter 5. Netzstecker 6. Steckdosen
	Die Eiswürfelschale bleibt geöffnet	Wenn sich die Eiswürfelschale öffnen könnte und automatisch schließen
Die Maschine stoppt 3 Minuten nach dem Einschalten	Hochspannungsschutz	1. Umgebung mit hohen Temperaturen2. Verschmutzter Kondensatorfilter3. Beschädigter Lüftermotor
Die Maschine kann nur eine Schale Eis jedes Mal wenn es ist eingeschaltet	Eis voll oder Eisfachblend bleibt offen	1. Wenn sich die Eiswürfelschale öffnen könnte und automatisch schließen 2 Das Eis voll Schalter, ob fa
Das Eis konnte nicht abfallen Eiswürfelschale	Schmutzige Eisschale	Reinigung und Desinfektion müssen Erledigt
	Die Maschine steht nicht ebenem Untergrund	Stellen Sie die Maschine a einen ebenen Untergrund
	Die Umgebungstemperatur ist zu niedrig	Die Umgebungstemperatur sollte höher 5 °C
	Das Eis ist zu dick	Passen Sie den Parameter die Eisdicke des Tees au unter 0 an
	Fehlerhaftes Magnetventil	Ersetzen Sie das Magnetventil
Eis zu dünn oder nicht vollständig	Der Wasserstand im Tan ist zu niedrig	Überprüfen Sie den Wasserstand und prüfen Sie ob jegliche Leckage
	Einlassventil funktioniert nicht	Überprüfen Sie das Einlassventil
	Nicht genügend Wasserdruck	Der Wasserdruck muss 0,13 - 0,55 MPa
	Wasserleitungen sind verstopft	Überprüfen Sie die Rohre u Verbindungen auf Verschmutzungen
Die Eisherstellung ist langsam	Kondensator ist verschmutzt	Reinigen Sie den Kondensator
	Temperatur zu hoch oder Belüftung ist schlecht	Die Umgebungstemperatur sollte nicht über 40 °C ur sorgen Sie für Belüftung
	Der Schwimmer im Tank zu hoch oder es liegt e Leck vor	Stellen Sie die Schwimmerkugel ein oder ersetzen Sie die Wassertan
	Wassertankleck	Wassertank ersetzen
	Das Einlassventil konnte nicht fest verschlossen oder Leckage	Reinigen oder ersetzen Sie das Einlassventil
	Nicht genügend Platz um die Maschine herum	Sorgen Sie für ausreichend Platz
Die Kontrollleucht e „Eis voll“ leuchtet, aber es ist kein Eis vorhanden	Defekte Eiswürfelschale	Überprüfen Sie, ob die Eiswürfelschale feststeckt
E1-Alarm	Umgebungstemperatursensor geht kaputt	Umgebungstemperatursensor ersetzen
E2-Alarm	Rücklufttemperatur Sensor geht kaputt	Ersetzen Sie den Rücklufttemperatursensor
E1,E2 Alarm	Umgebungstemperatursensor und Rücklufttemperatursensor gehen beide kaputt	1.Umgebungstemperatursensor ersetzen und Rücklufttemperatursensor2. Sorgen Sie für ausreiche Platz

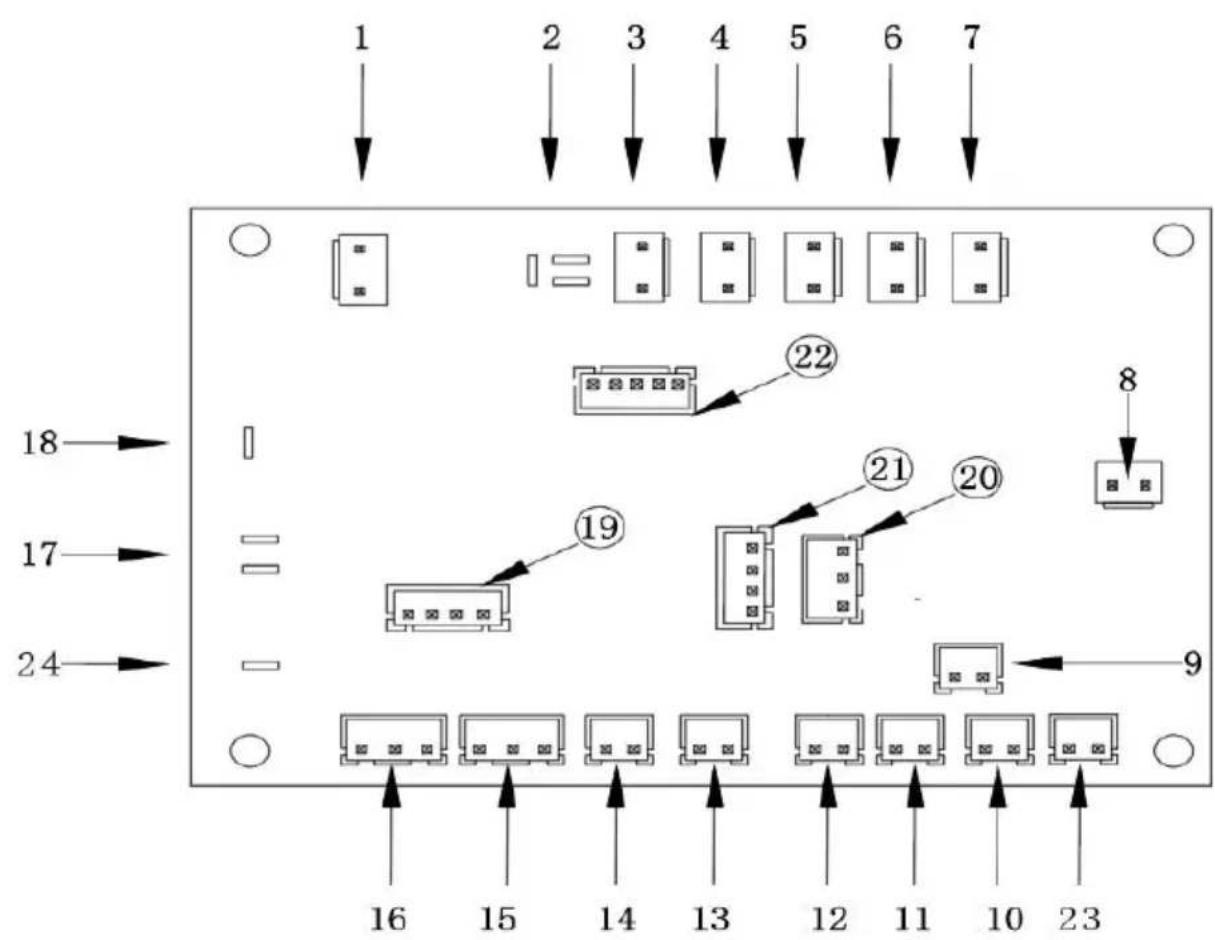

Schaltplan

Schaltplan der Hauptplatine einer kleinen Eismaschine.

1. ElementarerTransformer-Pavillon2. Nulllinie3. Enteisungsventil4. Wasserpumpe5. Ventilator6. Einlassventil7. Ablassventil8. Transformator-Sekundärwicklung9. Umgebungslicht10. Blaues Licht11. Schweben12. Verdunstungssonde

13. Kondensationssonde14. Entwässerungsmöglichkeiten15. Blaulichtkontrolle16. Enteisungserkennung17. Stromführende Leitung anschließen18. Kompressor-Stromkabel19. Stellen Sie eine Verbindung zum seriellen Swift-Port her20. Eis volle Sonde21. Download-Port22. Bildschirm23. Gleichstromventilator24. Maschine anschließen

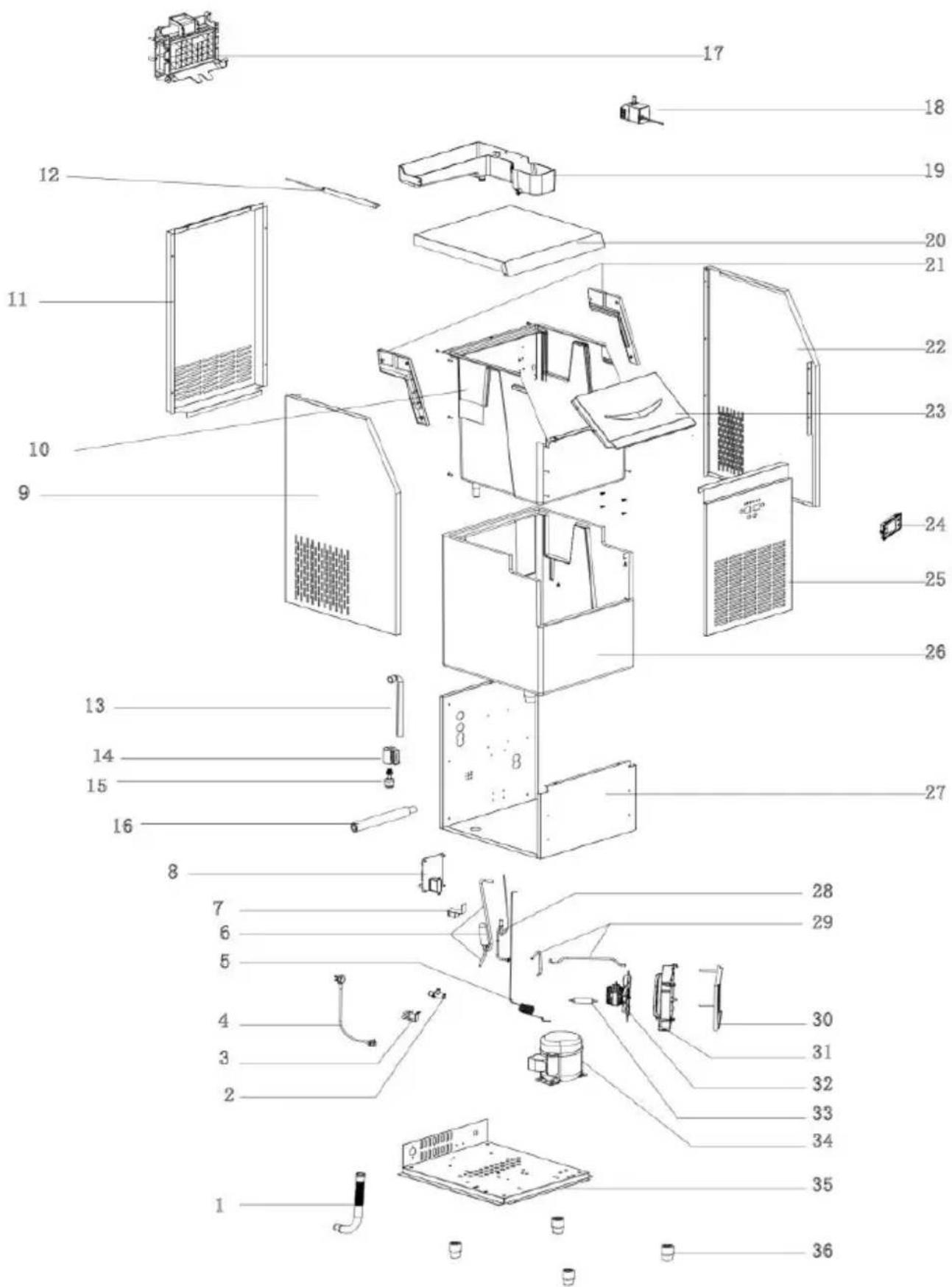

PRODUKT-EXPLOSIONSDIAGRAMM

Referenz Nummer	Teil Name	Referenz Nummer	Teil Name
1	Abflussrohr im inneren Tank	19	Wassertank / Wassertrog
2	Abfluss	20	Obere Abdeckplatte
3	Wassereinlassventil	21	Linke und rechte Gleitschienen
4	Netzkabel	22	Rechte Seitenwand
5	Kapillarrohr	23	Türverkleidung
6	Flüssigkeitsreservoir	24	Bildschirm
7	Magnetventilspule	25	Vorderseite
8	Steuerplatine	26	Schaumstoffisolierung des Innentanks
9	Linke Seitenwand	27	Rückseite
10	Innentank	28	Magnetventil
11	Abdeckung der hinterer Lüftungsöffnung	29	Hochdruckrohr
12	Blaulicht-LED	30	Kondensator
13	Abflussrohr der Wasserpumpe	31	Lüfterabdeckung
14	Schwimmbucht	32	Lüfter
15	Schwimmerkugel	33	Filter
16	Wasserzuleitung für Eiswürfelschale	34	Kompressor
17	Eiswürfelschale	35	Grundplatte
18	Wasserpumpe	36	Maschinenfüße

VEVOR
