BEDIENUNGSANLEITUNG OSM-1 Vevor

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

VEVOR

NETTOYAGE ET STOCKAGE

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

VEVOR

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen im Handbuch. Bitte lesen Sie das Handbuch sorgfältig durch, bevor Sie e Betrieb nehmen. VEVOR behält sich eine klare Auslegung der Bedienungsanleitung vor. Das Aussehen des Produkts hängt vom gelieferten Produkt ab. Bitte verzeihen Sie uns, dass wir Sie nicht er über Technologie- oder Software-Updates informieren.

	Warnung: Um das Verletzungsrisiko zu verringern, mu der Benutzer die Bedienungsanleitung sorgfältig lesen.
	Dieses Symbol vor einem Sicherheitshinweis weist auf Vorsichtsmaßnahme, Warnung oder Gefahr hin. Das Nichtbeachten dieser Warnung kann zu einem Unfall Um das Risiko von Verletzungen, Bränden oder Stromschlägen zu verringern, befolgen Sie bitte stets unten stehenden Empfehlungen.
	RICHTIGE ENTSORGUNGDieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2012/19/EU. Das Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass die Produkt in der Europäischen Union einer getrennten Müllentsorgung unterliegt. Dies gilt für das Produkt um mit diesem Symbol gekennzeichneten Zubehörteile. Entsprechend gekennzeichnete Produkte dürfen nicht in Hausmüll entsorgt werden, sondern müssen an einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden.
	Warnung: Tragen Sie bei der Verwendung dieses Pro unbedingt einen Augenschutz.
	Warnung: Tragen Sie bei der Verwendung dieses Pro unbedingt einen Gehörschutz.
	Warnung: Tragen Sie bei der Verwendung dieses Pro unbedingt eine Staubmaske.
	Warnung - Ziehen Sie den Netzstecker aus der Stec

SPECIFICATIONS

Leistung	AC120 V, 60 Hz, 4 W	AC220–240 V, 50 Hz, 450 W
Leerlaufdrehzahl	2000 U/min/-5 %
Schwingungen	58 OPM
Spindelgröße	1/2"
Schleifhülsengrößen	1/2", 3/4", 1", 1-1/2", 2", 3" (80er-Körnur
Maximale Werkstückhöhe	3-6/7"
Gewicht	19,8 Pfund

SAFETY GUIDELINES

WARNING!

Lesen Sie alle Sicherheitshinweise und Anweisungen. Die Nichtbeachtung der Hinweise und Anweisungen kann zu Stromschlägen, Bränden und/oder schweren Verletzungen führen.

SICHERHEITSRICHTLINIEN - DEFINITIONEN

SICHERHEIT AM ARBEITSBEREICH

1. Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung (dunkle Bereiche können zu Unfällen führen.
2. Betreiben Sie Elektrowerkzeuge nicht in explosionsgefährdeten Bereichen wie z. B. in der

Vorhandensein von brennbaren Flüssigkeiten, Gasen oder Staub.

Elektrowerkzeuge erzeugen Funken,

kann den Staub oder die Dämpfe entzünden.

1. Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Ablenkung kann zum Verlust der Kontrolle über das Gerät führen.

ELEKTRISCHE SICHERHEIT

1. Der Stecker des Elektrowerkzeugs muss in die Steckdose passen. Verändern Sie den Stecker niemals.

Verwenden Sie keine Adapterstecker mit geerdeten Elektrowerkzeugen. Unmodi

Geprüfte Stecker und passende Steckdosen verringern das Risiko eines Stromschlags.

1. Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie Rohren, Heizkörper, Herde und Kühlschränke. Es besteht ein erhöhtes Risiko eines Stromschlags, wenn Ihr Körper geerdet ist.
2. Setzen Sie Elektrowerkzeuge nicht Regen oder Nässe aus. Das Eindring von Wasser in ein Elektrowerkzeug erhöht das Risiko eines Stromschlags.
3. Missbrauchen Sie das Kabel nicht. Verwenden Sie das Kabel niemals Tragen, Ziehen oder

Halten Sie das Kabel von Hitze, Öl, scharfen Kanten oder beweglichen Teile. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines Stromschlags.

1. Verwenden Sie beim Betrieb eines Elektrowerkzeugs im Freien ein Verlängerungskabel, das für

Verwendung im Freien. Die Verwendung eines für den Außenbereich geeignete Kabels verringert das Risiko Schock.

1. Wenn der Betrieb eines Elektrowerkzeugs in feuchter Umgebung unvermeidlich ist, verwenden Sie eine Erdung Stromschlaggefahr.

PERSÖNLICHE SICHERHEIT

1. Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Droge Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit während Der Betrieb von Elektrowerkzeugen kann zu schweren Verletzungen führen.
2. Verwenden Sie persönliche Schutzausrüstung. Tragen Sie immer einen Augenschutz. Schutz

Durch die Verwendung entsprechender Ausrüstung wie Atemschutzmasken, rutschfester Sicherheitsschuhe und Gehörschutz wird das Verletzungsrisiko verringert.

1. Verhindern Sie unbeabsichtigtes Starten. Stellen Sie sicher, dass der Schalter in der Aus-Position ist

bevor Sie das Werkzeug an die Stromquelle und/oder den Akku anschließes aufnehmen oder tragen. Das Tragen von Elektrowerkzeugen mit dem Fing auf dem Schalter oder

Das Einschalten von eingeschalteten Elektrowerkzeugen kann zu Unfällen führen

1. Entfernen Sie alle Einstellschlüssel oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten.

Ein Schraubenschlüssel oder Schlüssel, der in einem rotierenden Teil des Elektrowerkzeugs steckt, kann zu Personenschäden.

1. Überstrecken Sie sich nicht. Achten Sie stets auf sicheren Stand und halten Sie das Gleichgewicht.

ermöglicht eine bessere Kontrolle des Elektrowerkzeugs in unerwarteten Situationen.

1. Kleiden Sie sich angemessen. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Ihr Haar und

Kleidung von beweglichen Teilen fernhalten. Lose Kleidung, Schmuck oder lange Haare können in beweglichen Teilen eingeklemmt werden.

1. Wenn Staubabsaug- und -auffangvorrichtungen vorhanden sind, stellen Sie sicher, dass diese angeschlossen und ordnungsgemäß verwendet werden. Durch die Verwendung einer Staubabsaugung können staubbedingte Gefahren verringert werden.

GEBRAUCH UND PFLEGE VON ELEKTROWERKZEUGEN

1. Überlasten Sie das Elektrowerkzeug nicht. Verwenden Sie für Ihre Anwendung das dafür vorgesehene Elektrowerkzeug. Mit dem richtigen Elektrowerkzeug arbeiten Sie besser und sicherer im Rahmen der vorgesehene Leistung.

2. Benutzen Sie das Elektrowerkzeug nicht, wenn es sich nicht mehr ein und ausschalten lässt. Jedes Elektrowerkzeug, das sich nicht mehr ein- und ausschalten lässt, ist gefährlich und muss repariert werden.

3. Ziehen Sie den Stecker aus der Steckdose und/oder den Akkupack au das Elektrowerkzeug, bevor Sie Einstellungen vornehmen, Zubehör wechseln oder

Lagerung von Elektrowerkzeugen. Solche vorbeugenden

Sicherheitsmaßnahmen verringern das Risiko

das Elektrowerkzeug versehentlich.

1. Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf und lassen Sie

Personen, die mit dem Elektrowerkzeug oder diesen Anweisungen nicht vertraut sind, dürfen das Gerät nicht

Elektrowerkzeuge sind gefährlich, wenn sie von ungeübten Benutzern verwend werden.

1. Warten Sie Elektrowerkzeuge. Überprüfen Sie, ob bewegliche Teile falschausgerichtet sind oder klemmen.

Bruch von Teilen und alle anderen Zustände, die die Leistung des Elektrowerkzeugs beeinträchtigen können

Betrieb. Lassen Sie das Elektrowerkzeug bei Beschädigung vor dem Einsa reparieren. Viele

Unfälle werden durch schlecht gewartete Elektrowerkzeuge verursacht.

1. Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gewartete Schneidwerkzeuge mit

scharfe Schneidkanten verklemmen sich weniger und sind leichter zu kontrollieren.

1. Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die

Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

Befestigen Sie Ihr Werkstück mit Schraubzwingen auf einer stabilen Oberfläche.

Das Berühren des Werkstücks mit der Hand oder das Stützen mit dem Körper kann zum Verlust der Kontrolle führen.

1. HALTEN SIE DIE SCHUTZVORRICHTUNGEN AN IHREM PLATZ UND IN FUNKTIONIERTEM ZUSTAND.

SERVICE

1. Lassen Sie Ihr Elektrowerkzeug von einem qualifizierten

Reparaturtechniker reparieren und verwenden Sie nur

identische Ersatzteile. Dadurch wird die Sicherheit des Elektrowerkzeugs gewährleistet gepflegt.

WARNUNG ZUR CALIFORNIA PROPOSITION 65

Staub, der beim Schleifen, Sägen, Bohren und anderen Bauarbeiten entsteht, kann Chemikalien enthalten, darunter auch Blei. Im US-Bundesstaat Kalifornien bekannt, dass dieses Material Krebs, Geburtsfehler oder andere reproduktionsschädigende Wirkungen hat. Waschen Sie sich nach der Handhabung die Hände. Beispiele für diese Chemikalien sind:

• Blei aus bleihaltigen Farben.
• Kristallines Siliziumdioxid aus Ziegeln, Zement und anderen Mauerwerksprodukten.
• Arsen und Chrom aus chemisch behandeltem Holz.

Ihr Risiko durch diese Expositionen hängt davon ab, wie oft Sie diese Art vor Arbeit. Um Ihre Belastung mit diesen Chemikalien zu reduzieren, arbeiten Sie einem gut belüfteten Bereich

mit zugelassener Sicherheitsausrüstung wie Staubmasken, die speziell zum Filtern von

mikroskopische Partikel.

SICHERHEIT BEIM SPINDELSCHLEIFER

Nehmen Sie das Elektrowerkzeug erst in Betrieb, wenn Sie die folgenden Anweisungen und die Warnhinweise gelesen und verstanden haben.

1. WERKZEUGZWECK. Dieser Schleifer ist zum Schleifen von Holz oder holzähnlichen Produkten bestimmt

Nur. Das Schleifen oder Schleifen anderer Materialien kann zu Feuer, Verletzungen oder Schäden führen

Das Verwenden der Maschine für andere Zwecke, für die sie nicht vorgesehe kann zu schweren Verletzungen, Maschinenschäden und zum Erlöschen der Garantie führen.

1. MASCHINENMONTAGE. Für die Betriebssicherheit muss der Schleifer sicher auf einer flachen und stabilen Oberfläche oder einem Ständer montiert.

3. PERSÖNLICHE SICHERHEIT

- Tragen Sie immer eine ANSI Z87.1-zugelassene Brille mit Seitenschutz und Gehörschutz

und eine Staubmaske.

- Tragen Sie keine weite Kleidung oder Schmuck, da diese vom Werkzeug eingezogen werden könnten.

hinten lange Haare.

- Tragen Sie beim Bedienen dieser Maschine KEINE Handschuhe.

1. ELEKTRISCHE KABEL. Halten Sie Kabel von Hitze, Öl, scharfen Kanten ü beweglichen

Teile des Werkzeugs. Lassen Sie beschädigte oder abgenutzte Kabel von eine Elektriker ersetzen oder reparieren

sofort.

1. WERKZEUG- UND ZUBEHÖRPRÜFUNG. Vor dem Betrieb das Werkzeug u Zubehör auf Beschädigungen oder fehlende Teile prüfen. Verwenden Sie das Werkzeug nicht, wenn ein Teil

fehlen oder beschädigt sind. Stellen Sie sicher, dass alle Einstellungen korrekt sind und alle Anschlüsse fest sitzen. Lassen Sie alle Schutzvorrichtungen an ihrem Platz.

6. SCHLEIFZUBEHÖR

- Verwenden Sie keine Schleifhülsen oder -trommeln, die beschädigt, gerissen oder lose sind. Ersetzen Sie

abgenutzte oder beschädigte Schleifhülsen vor dem Betrieb.

- Ziehen Sie immer den Netzstecker, bevor Sie Einstellungen vornehmen oder Schleifpapier, Gummitrommeln oder Stichplatten austauschen.

- Verwenden Sie immer die Stichplatte, die zum Durchmesser der Trommel pa um den Abstand zwischen der Trommel und der Stichplattenöffnung zu minimieren. Dadurch wird das Risiko von Personenschäden.

7. WERKSTÜCKANFORDERUNGEN

• Stellen Sie nur Werkstücke auf, die stabil genug sind, um der Kraft des Schleifens standzuhalten
  Spindel.
• Untersuchen Sie das Werkstück vor dem Schleifen auf Unvollkommenheiten, Nägel, Klammern usw. Schleifen Sie niemals Material mit fragwürdigen Unvollkommenheiten oder eingebetteten Fremdkörpern.
• Sorgen Sie beim Schleifen eines großen Werkstücks für zusätzliche Unterstützung. Schleifen Sie nicht ohne Unterstützung des Werkstücks.

• Schleifen Sie immer nur ein Werkstück auf einmal.

• VERHINDERUNG EINES UNBEABSICHTIGTEN STARTS. Stellen Sie sicher, dass der Netzschalter in der

Stellen Sie vor dem Anschließen der Maschine die Position OFF ein. Stellen immer sicher, dass der Netzschalter

ist in der Position AUS und die Maschine ist beim Reinigen vom Stromnetz getrennt,

Montage, Einrichtungsvorgänge oder bei Nichtgebrauch.

1. Betreiben Sie dieses Werkzeug erst, wenn es vollständig zusammengebaut gemäß

gemäß den Anweisungen.

1. Entfernen Sie Abfallstücke und andere Gegenstände vom Tisch und der Schleifhülse

bevor Sie den Schleifer einschalten.

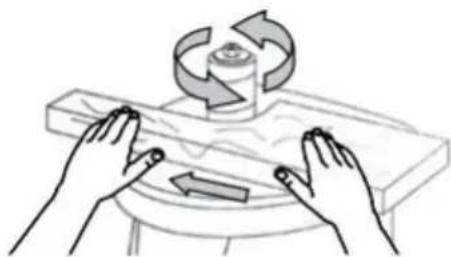

11. ZUFÜHRUNG DES WERKSTÜCKS

- Lassen Sie die Spindel ihre volle Drehzahl erreichen, bevor Sie das Werkst einführen. Schalten Sie

Maschine, während die Schleifhülse das Werkstück berührt.

- Achten Sie auf die Drehrichtung der Spindel (gegen den Uhrzeigersinn). Für Sie nur

das Werkstück gegen die Drehung der Spindel.

- Halten Sie das Werkstück fest und drücken Sie es leicht gegen die Spinde Wenden Sie keine Gewalt an. ein Werkstück in die Schleiffläche einklemmen.

1. Berühren Sie keine beweglichen Teile. Halten Sie während des Betriebs I Hände von der Trommel fern. Wenn eine Reinigung erforderlich ist, verwenden Sie eine Bürste, um Sägemel und Späne zu entfernen, anstatt Hände.

2. Führen Sie niemals Layout-, Montage- oder Einstellarbeiten auf dem Tisch durch, während der Schleifer eingeschaltet ist. Betrieb.

3. Warten Sie nach dem Ausschalten des Schleifers, bis die Spindel vollständ zum Stillstand kommt bevor Sie das Werkstück berühren.

4. Schalten Sie die Maschine immer aus und ziehen Sie den Netzstecker, b Sie sie reinigen, Einstellungen vornehmen oder Aufsätze wechseln. Es kann zu versehentlichen Starts kommen, wenn da Werkzeug eingesteckt ist bei einem Zubehörwechsel oder einer Zubehöreinstellung.

5. REINIGUNG. Verwenden Sie niemals Lösungsmittel zur Reinigung von Kunststoffteilen. Lösungsmittel könnten oder das Material anderweitig beschädigen. Verwenden Sie zum Reinigen der Kunststoffteile nur ein weiches, feuchtes Tuch.

6. ERSATZTEILE. Sollte eine Komponente Ihres Schleifers fehlen/beschädigt sein,

Wenn das Gerät gealtert ist oder in irgendeiner Weise ausfällt, schalten Sie Schalter aus und ziehen Sie den Stecker aus der Steckdose. Ersetzen Sie fehlende, beschädigte oder defekte Teile nur durch identische

Wartungsteile vor Wiederaufnahme des Betriebs.

Diese Sicherheitshinweise können unmöglich vor allen möglichen Szenarier warnen,

Bei der Verwendung dieses Werkzeugs können Probleme auftreten. Bleiber Sie daher bei der Bedienung stets aufmerksam und gehen Sie mit gesun Menschenverstand vor.

ELEKTRISCHE SICHERHEIT

1. POLARISIERTE STECKER. Um das Risiko eines Stromschlags zu verringen verfügt dieses Gerät über

polarisierter Stecker (ein Stift ist breiter als der andere). Dieser Stecker passt auf eine Weise in eine polarisierte Steckdose. Wenn der Stecker nicht vollständen in die Steckdose passt, drehen Sie ihn um. Wenn er immer noch nicht passwenden Sie sich an einen qualifizierten Elektriker, um eine geeignete Steckdos zu installieren. Nehmen Sie keinerlei Änderungen am Maschinenstecker oder an Verlängerungskabel vor.

1. Der Fehlerstromschutzschalter (GFCI) sollte

am Stromkreis oder an der Steckdose, die für dieses Elektrowerkzeug verwend wird, vorgesehen, um das Risiko eines Stromschlags zu verringern.

1. SERVICE UND REPARATUR. Um Gefahren zu vermeiden, dürfen Elektrogeräte nur

von einem qualifizierten Servicetechniker unter Verwendung von Original-Ersatzteilen repariert werden.

RICHTLINIEN UND EMPFEHLUNGEN FÜR VERLÄNGERUNGSKABEL

Achten Sie bei der Verwendung eines Verlängerungskabels darauf, dass es für Stromaufnahme Ihres Produkts ausreichend stark ist. Ein zu kleines Kabel führt einem Spannungsabfall, der zu Leistungsverlust und Überhitzung führt. Die folgende Tabelle zeigt die richtige Größe je nach Kabellänge und Amperezahl. Verwenden Sie im Zweifelsfall ein stärkeres Kabel. Je kleiner die Stärke, dest stärker das Kabel.

STROMSTÄRKE	ERFORDERLICHE QUERSCHNITTE FÜR VERLÄNGERUNGSKABEL
	25 Fuß	50 Fuß	100 Fuß	150 Fuß
4A	18 Gauge	16 Gauge	16 Gauge	14 Gauge

1. VERLÄNGERUNGSKABEL VOR GEBRAUCH PRÜFEN. Stellen Sie sicher, dass Ihr Verlängerungskabel ordnungsgemäß angeschlossen und in gutem

Zustand ist. Ersetzen Sie ein beschädigtes Verlängerungskabel immer oder lassen Sie es vor der Verwendung von einer qualifizierten Person reparieren.

1. VERLÄNGERUNGSKABEL NICHT MISSBRAUCHT. Ziehen Sie nicht am Kabel, um es von

Steckdose; ziehen Sie immer am Stecker. Ziehen Sie das Verlängerungskabel aus der Steckdose, bevor Sie das Produkt vom Verlängerungskabel trennen.

Schützen Sie Ihre Halten Sie Verlängerungskabel von scharfen Gegenständen, übermäßiger Hitze und feuchten/nassen Bereichen fern.

1. VERWENDEN SIE EINEN SEPARATEN STROMKREIS FÜR IHR WERKZEU Dieser Stromkreis darf nicht kleiner als ein 12-Gauge-Kabel sein und sollte m einer 15-A-Sicherung mit Zeitverzögerung geschützt sein.

Bevor Sie den Motor an die Stromleitung anschließen, vergewissern Sie sich, der Schalter auf OFF steht.

Position und die elektrische Stromstärke entspricht der auf dem Motortypenschi angegebenen Stromstärke. Der Betrieb mit einer niedrigeren Spannung führt zu Beschädigung des Motors.

PACKAGE CONTENTS

Bevor Sie den Spindelschleifer verwenden, müssen Sie die Maschine konfigurieren, indem Sie die

Passende Schleifwalze, Schleifhülse, Stichplatte und Spindelscheibe für Ihren Betrieb. Vergleichen Sie Ihre Packliste mit der untenstehenden Abbildung. Sollte ein Teil beschädigt sein oder fehlen, wenden Sie sich bitte an unseren Kundendienst.

PACKING LIST

Accessories

Schließen Sie das Werkzeug erst an die Steckdose an und schalten Sie es ein, wenn es gemäß den Anweisungen vollständig zusammengebaut ist.

Die Nichtbeachtung der Sicherheitshinweise kann zu schweren Verletzungen führen.

Beachten Sie die Packliste auf Seite 8, um sicherzustellen, dass Sie die richt Größen von Stichplatten, Trommeln und Unterlegscheiben für die jeweilige

Schleifhülse verwenden. Um eine optimale Auflage des Werkstücks zu gewährleisten und den Abstand zu minimieren, verwenden Sie die Stichplatte, zur jeweiligen Trommel und Hülse passt. Die Größe der Stichplatte ist auf de Plattenoberfläche markiert.

HINWEIS: Die Schleifhülse der kleinsten Größe enthält keine Trommel. Sie wir direkt auf die nackte Spindel aufgesetzt.

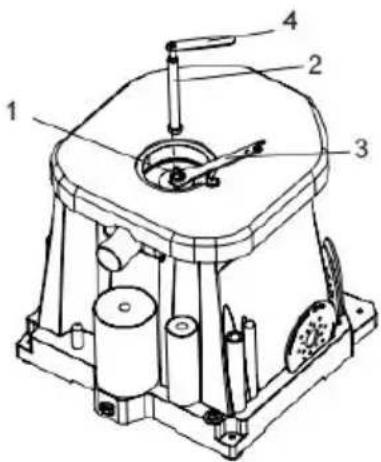

INSTALLATION DER SPINDEL

1. Trennen Sie die Maschine von der Stromquel
2. Hauptwelle I (2) in Hauptwelle II (1) einse
3. Halten Sie die Hauptwelle II (1) mit dem
   Schraubenschlüssel (3).
4. Schrauben Sie die Hauptwelle I (2) im
   Uhrzeigersinn auf die Hauptwelle Welle II (1) n Spindelschlüssel (4) lösen.

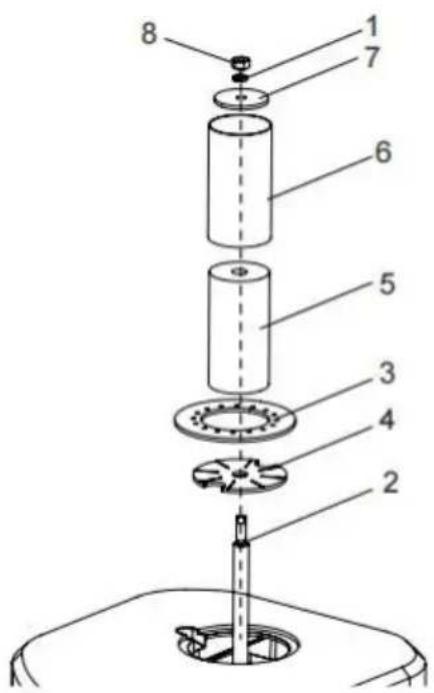

1. Schieben Sie die untere Spindelscheibe (4) die Spindelwelle (2).
2. Montieren Sie die gewünschte Gummitrommauf die Spindelwelle (2), anschließend die zugehörige Schleifhülse (6) und die Stichplatte Achten Sie darauf, dass die bedruckte Seite Stichplatte nach oben zeigt.

HINWEIS: Die 1/2"-Hülse wird direkt auf dem Spindel.

1. Sichern Sie den Schleifaufsatz mit dem Schleifwalzenandruckplatte (7) und Unterlegsche D8 (1) entsprechender Größe.

Die obere Sechskantmutter M8 (8) mit einem

Schraubenschlüssel festziehen, bis die Schleifwalze vollständig ausgefahren ist und die Schleifhülse festhält. Die Hülse kann sich nicht frei drehen, ohne die Schleifwalze dreht sich.

MASCHINENMONTAGE

Für einen sicheren Betrieb muss die Maschine auf einer ebenen, sicheren Werkbank oder einem Ständer befestigt werden.

Der Maschinensockel verfügt über vier 6-mm-Befestigungslöcher. Legen Sie den Schleifer auf die Montagefläche und stecken Sie einen Bleistift durch die Befestigungslöcher, um die Positionen der Löcher zu markieren. Entfernen Sie den Schleifer und bohren Sie die Befestigungslöcher. Richten Sie anschließend den Schleifersockel über den Befestigungslöchern aus und befestigen Sie die Maschine mit vier Befestigungsschrauben, Unterlegscheiben, Sicherungsscheiben und Sechskantmuttern (Befestigungsmaterial nicht im Lieferumfang enthalten).

Ziehen Sie die Sechskantmuttern fest an.

Zur vorübergehenden Montage befestigen Sie den Schleifer an einer mobilen Montageplatte und verwenden Sie zwei große C-Klemmen, um die Montageplatt an einer festen Oberfläche zu befestigen.

OBERER SCHUTZ

WARNING!

Schleifvorgänge sind staubig und können Partikel erzeugen, die gesundheitsschädlich. Tragen Sie immer eine Staubmaske und verwenden Sie geeignetes Staubabsaugsystem.

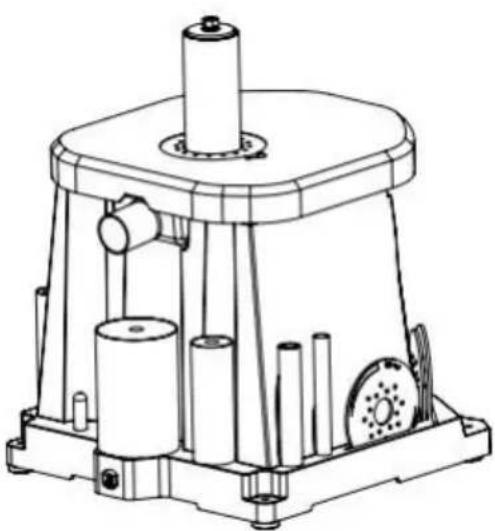

So schließen Sie ein Staubsammelsystem an die Maschine an:

1. Stecken Sie einen 1,5-Zoll-Staubschlauch (nicht im Lieferumfang enthalten) über den Staubanschluss und befestigen Sie den Schl bei Bedarf mit einer Schlauchschelle (nicht i Lieferumfang enthalten).

2. Ziehen Sie am Schlauch, um sicherzustel dass die Armatur fest sitzt. Ein fester Sitz eine einwandfreie Funktion erforderlich.

3. Schließen Sie das andere Ende des Staubschlauchs an das Staubsammelsystem

Ihrer Wahl an. Je nach Einlassgröße des Ihr Staubabsauger. Der Staubanschlu hat einen Außendurchmesser

von 1,5 Zoll und einem Innendurchmesser von 1,4 Zoll.

HINWEIS: Wenn Sie kein Staubabsaugsystem verwenden, erlischt die Garantie für diesen Artikel. Sie müssen ein Staubabsaugsystem verwenden, damit die Garantie gültig ist.

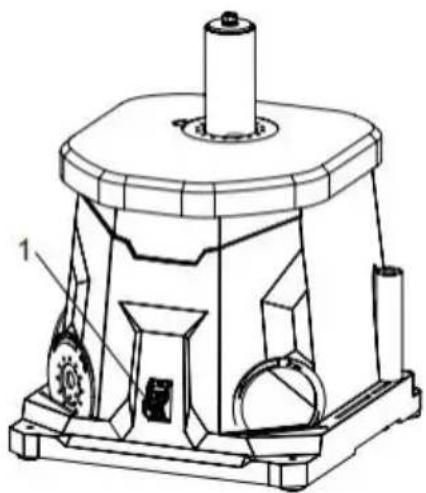

EIN-/AUS-SCHALTER MIT SICHERHEITSSCHLÜSSEL

Der Schlüssel-EIN/AUS-Schalter (1) soll eine unbefugte Benutzung des Schleifers verhindern

1. Um den Schleifer einzuschalten, stecken S Sicherheitsschlüssel in das Schlitz in der Mitte Schalters. Heben Sie den Schalter an, um die Schleifer einzuschalten.

2. Um den Schleifer auszuschalten, drücken 9 den Schalter nach unten. Ziehen Sie den

Sicherheitsschlüssel vorsichtig heraus, wenn der Schleifer zum Stillstand gekommen ist.

WARNUNG: Entfernen Sie den Sicherheitsschlüssel, wenn Sie den Schleifer nicht verwenden. Bewahren Sie den Schlüssel an einem sicheren Ort und außerhalb der Reichweite von Kindern auf.

BEDIENUNG DES SPINDELSCHLEIFERS

1. Stellen Sie sicher, dass die Maschine sicher montiert ist und alle Zubehör

gemäß den Anweisungen auf den Seiten 9-1 ordnungsgemäß installiert wurden.

1. Schließen Sie den Schleifer an und schal ihn ein. Lassen Sie die Spindel die volle Dierreichen.

2. Halten Sie das Werkstück mit beiden Här fest, um maximale Kontrolle zu haben. Führen Sie das Werkstück langsam ge die Spindeldrehung.

HINWEIS: Die Spindel dreht sich gegen den Uhrzeigersinn. Führen Sie das Werkstück von rechts nach links. Wenn Sie das Werkstück in die entgegengesetzte Richtung führen, wird das Werkstück durch die Kräfte der rotierenden Schleifhülse von der Schleifhülse weggeschleudert, was zu Verletzungen führen kann.

1. Halten Sie den Druck auf das Werkstück gegen den Tisch aufrecht und bewegen Sie es vorsichtig entlang der Schleifhülse, bis die gewünschte Kurve entsteht. Drücken Sie das Werkstück nicht mit Gewalt gegen die Schleifhülse.
2. Wenn Sie fertig sind, schalten Sie den Schleifer AUS und warten Sie, bis Spindel vollständig zum Stillstand gekommen ist.
3. Ziehen Sie den Sicherheitsschlüssel ab und ziehen Sie den Stecker aus d Steckdose. Befolgen Sie die Wartungsanweisungen auf der nächsten Seite, um Ihren Schleifer zu reinigen und zu warten.

MAINTENANCE

WARNING!

Um Unfälle zu vermeiden, schalten Sie das Werkzeug aus und ziehen Sie de Stecker aus der Steckdose. Steckdose, bevor Sie Reinigungs-, Einstellungs- oder Wartungs- oder Schmierarbeiten durchführen.

WARNING!

Reparaturen oder der Austausch elektrischer Teile an diesem Werkzeug können gefährlich sein. Die Wartung des Werkzeugs muss von einem qualifizierten Techniker durchgeführt werden. Verwenden Sie bei der Wartung nur identische Ersatzteile. Die Verwendung anderer Teile kann gefährlich sein oder zu Produktausfällen führen.

Routinemäßige Inspektion

Überprüfen Sie vor jedem Gebrauch den allgemeinen Zustand des Werkzeugs. Wenn einer der folgenden Zustände vorliegt, verwenden Sie das Werkzeug nicht bis Teile ausgetauscht oder der Schärfer ordnungsgemäß repariert wurde.

Prüfen auf:

• Lose Hardware oder unsachgemäße Montage,
• Fehlausrichtung oder Blockieren beweglicher Teile,
• Beschädigtes Kabel/elektrische Verkabelung,
• Gebrochene oder gebrochene Teile und

- Alle anderen Bedingungen, die den sicheren Betrieb beeinträchtigen können

REINIGUNG & AUFBEWAHRUNG

1. Nach jedem Einsatz Staub und Späne von den Werkzeugoberflächen, dem Motorgehäuse und dem Arbeitsbereich absaugen. Die Lüftungsöffnungen frei von Staub und Schmutz halten, um eine Überhitzung des Motors zu vermeiden.
2. Wischen Sie die Werkzeugoberflächen mit einem weichen Tuch oder einer Bürste sauber. Achten Sie darauf, dass kein Wasser in das Werkzeug gelang
3. Entfernen Sie regelmäßig die Stichplatte und die untere Spindelscheibe und entfernen Sie alle Staubansammlungen im Bereich der Stichplatte.

VORSICHT: Die meisten Kunststoffe können durch verschiedene handelsübliche Lösungsmittel beschädigt werden. Verwenden Sie keine Lösungs- oder Reinigungsmittel, die die Kunststoffteile beschädigen könnten.

Hierzu zählen unter anderem: Benzin, Tetrachlorkohlenstoff, chlorierte Reinigungslösungen und ammoniakhaltige Haushaltsreiniger.

1. Bewahren Sie das Werkzeug an einem sauberen und trockenen Ort außerlich der Reichweite von Kindern auf. Bewahren Sie Schleifzubehör vor extrem heißen/trockenen Temperaturen geschützt auf. Biegen oder falten Sie die Schleifhülsen nicht.

SCHMIERUNG

Alle Kugellager sind abgedichtet und dauergeschmiert. Eine weitere Schmierung ist nicht erforderlich.

PRODUKTENTSORGUNG

Altgeräte dürfen nicht im Hausmüll entsorgt werden. Dieses Produkt enthält elektronische Bauteile, die recycelt werden sollten. Bitte bringen Sie dieses Produkt zur umweltgerechten Entsorgung zu Ihrer örtlichen Recyclingstelle.

WARNUNG!

Um Verletzungen durch einen versehentlichen Start zu vermeiden, schalter Sie den Schalter aus und ziehen Sie immer den Stecker aus der Stromq bevor Sie Einstellungen vornehmen.

PROBLEM	PROBLEM URSACHE	VORGESCHLAGENEKORREKTURMASSNAHMEN
Sander tut lässt sich nicht einschalten.	1. Netzkabel oder Verlängerungskabel beschädigt oder nicht richtig eingesteckt.2. Der Sicherheitsschlüssel is vom Netzschalter abgezogen3. Defekter Netzschalter, defekter Motor oder defekte Verkabelung, Kurzschluss oder lose Anschlüsse .4. Der Leistungsschalter ist ausgelöst .5. Abgenutzte Kohlebürsten .	3. Überprüfen Sie Netzkabel, Verlängerungskabel, Netzstecker und Steckdose. Stellen Sie sicher, dass das Werkzeug richtig eingesteckt ist. Verwenden Sie das Gerät nicht, wenn ein Kabel beschädigt ist.2. Stecken Sie den Sicherheitsschlüssel in den Netzschalter .3. Beenden Sie die Nutzung des Tools und wenden Sie sich an d Kundendienst. Reparaturen müssen von einem qualifizierten Techniker durchgeführt werden.4. Drücken Sie den Leistungsschalter, um ihn zurückzusetzen .5. Kohlebürsten ersetzen .
Motor überhitzt.	1、Motor überlastet.2. Verlängerungskabel zu lan und mit unzureichender Stärke.3. Staubabsaugung wird nich verwendet.	1. Reduzieren Sie die Motorlast – verringern Sie den Druck auf das schleifende Werkstück .2. Verwenden Sie ein Verlängerungskabel mit geeigneter Stärke und Länge oder stecken Sdas Werkzeug direkt in die Steckdose.3. Verwenden Sie eine Staubabsaugung.
Schleifkörner lassen sich leichtabreiben.	1. Die Schleifhülse wurde in einer falschen Umgebung gelagert.2. Die Schleifhülse ist beschädigt oder gefaltet	1. Lagern Sie Schleifzubehör nicht der Nähe extrem heißer/trockener Temperaturen.2. Lagern Sie Schleifzubehör flach nicht gebogen oder gefaltet.
Tiefenschliff Rillen oder Narben in Werkstück.	3、Die Körnung der Schleifhülse ist für das gewünschte Finish zu grob.2. Werkstück quer zur Maserung geschliffen.3. Zu viel Schleifkraft.4. Werkstück wurde zu lang ruhig auf der Schleiffläche gehalten.	1. Verwenden Sie ein Schleifzubeh mit feinerer Körnung.2. Schleifen Sie in Richtung der Holzmaserung.3. Reduzieren Sie den Druck auf Werkstück beim Schleifen.4. Halten Sie das Werkstück in Bewegung, während Sie auf der Schleifhülse schleifen.

Hersteller: Shanghaimuxinmuyeyouxiangongsi

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN.

Importiert nach AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWC NSW 2122 Australien

Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anal Place, Rancho Cucamonga, CA 91730

UK

REP

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

VEVOR

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

VEVOR

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

VEVOR

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

VEVOR

ELEKTRISCHE VEILIGHEID

7. WERKSTUKVEREISTEN

ELEKTRISCHE VEILIGHEID

RICHTLIJNEN EN AANBEVELINGEN VOOR VERLENGSNOEREN

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

VEVOR

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.
