Produkttyp	Rotations-Hochdruckflächenreiniger
Marke	Vevor
Modell	QD-XDP11
Maximaldruck	4000 PSI / 276 bar
Mindestdruck	1500 PSI / 104 bar
Maximaler Durchfluss	4 gal/min (15,1 L/min)
Verwendungszweck	Reinigung von Außenflächen: Beton, Asphalt, Pflastersteine, Terrassen usw.
Anschluss	Schnellkupplung für Hochdruckreiniger
Anzahl Düsen	2 rotierende Düsen
Ersatzdüsen enthalten	Ja (2)
Wasseranschluss	Über den Hochdruckreiniger
Gehäusematerial	Kunststoff und Metall
Ungefähres Gewicht	Etwa 3 kg (je nach Teilen)
Abmessungen (L x B x H)	Etwa 35 x 30 x 15 cm (Schätzung)
Wartung	Düsen reinigen, O-Ringe ersetzen, trocken lagern
Ersatzteile verfügbar	O-Ringe, Düsen, Verlängerungsstangen, Teflonband
Sicherheitshinweise	Schutzbrille tragen, Nenndruck nicht überschreiten, Kinder fernhalten
Reparierbarkeit	Austausch von Dichtungen und Düsen möglich, bei Ersatzteilen Kundendienst kontaktieren
Garantie	Vollständige Anleitung beachten (als PDF verfügbar)

Häufig gestellte Fragen - QD-XDP11 Vevor

Welcher Mindestdruck ist für die Verwendung dieses Flächenreinigers erforderlich?

Der Flächenreiniger benötigt einen Mindestdruck von 1500 PSI (104 bar), um ordnungsgemäß zu funktionieren. Wenn Ihr Hochdruckreiniger darunter liegt, könnte er nicht effektiv reinigen.

Wie reinige ich verstopfte Düsen?

Bauen Sie die Düsen mit einem 11-mm-Schlüssel aus, spülen Sie die Löcher mit klarem Wasser und verwenden Sie bei Bedarf die mitgelieferte Durchstechnadel zum Entstopfen. Umwickeln Sie das Gewinde vor dem Wiedereinbau mit Teflonband.

Was tun, wenn sich der Sprüharm nicht dreht?

Dies kann an einem internen Defekt oder einem gelösten O-Ring liegen. Verwenden Sie das Gerät nicht und wenden Sie sich an unseren Kundendienst.

Wie montiere ich den Flächenreiniger an meinen Hochdruckreiniger?

Ziehen Sie die Kupplung am Schnellanschlussende des Strahlrohrs zurück, setzen Sie den Flächenreiniger auf und schieben Sie die Kupplung dann nach vorne, um ihn zu verriegeln. Stellen Sie sicher, dass er fest sitzt.

Welche Oberflächen kann ich mit diesem Produkt reinigen?

Es ist für die Reinigung von harten, ebenen Außenflächen ausgelegt: Beton, Asphalt, Pflastersteine, Poolterrassen usw. Nicht auf weichen Oberflächen wie Holz verwenden.

Gibt es wichtige Sicherheitshinweise zu beachten?

Ja, tragen Sie stets eine zugelassene Schutzbrille nach ANSI Z87.1, überschreiten Sie nicht den maximalen Druck, halten Sie Kinder fern und richten Sie die Düsen niemals auf Personen.

Wie pflege ich den Reiniger nach jedem Gebrauch?

Reinigen Sie Schmutz unter dem Gehäuse und den Walzen, spülen Sie mit klarem Wasser, überprüfen Sie lose oder beschädigte Teile und lagern Sie ihn an einem trockenen Ort.

Was tun bei einem Leck an der Drehverbindung?

Der O-Ring ist wahrscheinlich beschädigt. Ersetzen Sie ihn, indem Sie die Gehäuseschraube mit einem 5-mm-Inbusschlüssel entfernen, den O-Ring wechseln und wieder festschrauben.

Welches Zubehör ist im Kit enthalten?

Das Kit enthält den Flächenreiniger, zwei Verlängerungsstangen, Teflonband, zwei große und zwei kleine O-Ringe, zwei Ersatzdüsen und eine Durchstechnadel.

Wie behebe ich ein gestreiftes Reinigungsmuster?

Streifen deuten oft auf eine verstopfte Düse oder zu schnelles Reinigen hin. Reinigen oder ersetzen Sie die Düsen und verlangsamen Sie Ihre Reinigungsgeschwindigkeit.

BEDIENUNGSANLEITUNG QD-XDP11 Vevor

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich die klare Auslegung unserer Bedienungsanleitung vor. Das Aussehen des Produkts hängt vom gelieferten Produkt ab. Bitte haben Sie Verständnis dafür, dass wir Sie nicht erneut über Technologie- oder Software-Updates informieren.

EINFÜHRUNG

Herzlichen Glückwunsch zum Kauf Ihres neuen

Rotationsoberflächenreinigers! Sie können sicher sein, dass dieser Reiniger mit Blick auf Qualität und Leistung konstruiert und entwickelt wurde. Jede Komponente wurde strengen Tests unterzogen, um eine hohe Akzeptanz sicherzustellen.

Dieser Oberflächenreiniger ist für die Hochdruckreinigung verschiedener Außenflächen wie Beton, Asphalt, Gehwege aus Pflastersteinen,

Pooldecks usw. konzipiert. Schließen Sie den rotierenden

Oberflächenreiniger an Ihren Hochdruckreiniger an, betätigen Sie den Auslöser und gehen Sie hinterher, um schnell und effizient zu reinigen.

SPEZIFIKATIONEN

Max . Druck (PSI/BAR)	4000 / 276
Min . Druck (PSI/BAR)	15 00 / 1 04
Max . Fließen Rate (gal/mir)	4

WICHTIGE SICHERHEITSHINWEISE

A WARNUNG

Lesen und verstehen Sie alle Anweisungen. Die Nichtbeachtung aller Anweisungen kann zu schweren Verletzungen führen oder Sachschäden verursachen.

• Die Warnungen, Vorsichtshinweise und Anweisungen in diesem Handbuch können nicht alle möglichen Bedingungen oder Situationen abdecken. Gehen Sie bei der Verwendung dieses Werkzeugs mit

gesundem Menschenverstand und Vorsicht vor.

Achten Sie stets auf die Umgebung und stellen Sie sicher, dass das Werkzeug sicher und

verantwortungsbewusst verwendet wird.

• Erlauben Sie Personen nicht, das Produkt zu bedienen oder zusammenzubauen, bevor sie dieses Handbuch gelesen und die Funktionsweise vollständig verstanden haben.
• Nehmen Sie an diesem Produkt keinerlei Änderungen vor. Unbefugte Änderungen können die Funktion und/oder Sicherheit beeinträchtigen und die Lebensdauer des Produkts verkürzen.
• Es gibt spezielle Anwendungen, für die das Produkt entwickelt wurde.
• Verwenden Sie das richtige Werkzeug für die jeweilige Arbeit. Versuchen Sie NICHT, kleine Geräte dazu zu zwingen, die Arbeit größerer Industriegeräte zu übernehmen. Es gibt bestimmte Anwendungen, für die diese Geräte entworfen wurden. Bei der vorgesehenen Kapazität erledigt es die Arbeit besser und sicherer. Verwenden Sie dieses Gerät NICHT für einen Zweck, für den es nicht vorgesehen ist.

SICHERHEIT IM ARBEITSBEREICH

• Überprüfen Sie den Arbeitsbereich vor jedem Gebrauch. Halten Sie den Arbeitsbereich sauber, trocken, aufgeräumt und gut beleuchtet. Unordnung, Nässe oder Dunkelheit können zu Verletzungen führen. Bei der Verwendung des Produkts in engen Arbeitsbereichen können Sie sich gefährlich nahe an anderen Schneidwerkzeugen und rotierenden Teilen befinden.
• Verwenden Sie das Produkt nicht, wenn die Gefahr eines Brandes oder einer Explosion besteht, z. B. in der Nähe von brennbaren Flüssigkeiten, Gasen oder Staub. Das Produkt kann Funken erzeugen, die die brennbaren Flüssigkeiten, Gase oder Stäube entzünden.
• Bringen Sie das Produkt nicht mit einer elektrischen Quelle in Berührung. Das Werkzeug ist nicht isoliert und Kontakt kann einen Stromschlag verursachen.
• Halten Sie Kinder und unbeteiligte Personen während der Arbeit mit dem Gerät vom Arbeitsbereich fern. Erlauben Sie Kindern nicht, mit dem Produkt zu hantieren.
• Achten Sie auf alle Stromleitungen, Stromkreise, Wasserleitungen und

andere mechanische Gefahren in Ihrem Arbeitsbereich. Einige dieser Gefahren können vor Ihrem Blick verborgen sein und bei Kontakt zu Verletzungen und/oder Sachschäden führen.

PERSÖNLICHE SICHERHEIT

- Bleiben Sie wachsam, beobachten Sie, was Sie tun, und verwenden Sie gesunden Menschenverstand beim Bedienen des Werkzeugs. Benutzen Sie das Werkzeug nicht, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Bedienen des Werkzeugs kann zu schweren Verletzungen führen.

- Kleiden Sie sich angemessen. Tragen Sie keine weite Kleidung, baumelnde Gegenstände oder Schmuck. Halten Sie Ihr Haar, Ihre Kleidung und Handschuhe von beweglichen Teilen fern. Lose Kleidung, Schmuck oder lange Haare können in beweglichen Teilen eingeklemmt werden. Lüftungsöffnungen am Werkzeug verdecken oft bewegliche Teile und sollten vermieden werden.

- Tragen Sie bei Bedarf die entsprechende persönliche Schutzausrüstung. Verwenden Sie eine ANSI Z87.1-konforme Schutzbrille (mit Seitenschutz) oder, falls erforderlich, einen Gesichtsschutz. Verwenden Sie eine Staubmaske bei staubigen Arbeitsbedingungen. Verwenden Sie auch rutschfeste Sicherheitsschuhe, Schutzhelm, Handschuhe, Staubabsaugsysteme und Gehörschutz, wenn nötig. Dies gilt für alle Personen im Arbeitsbereich.

- Überstrecken Sie sich nicht. Sorgen Sie stets für einen sicheren Stand und halten Sie das Gleichgewicht.

- Benutzen Sie das Gerät nicht, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen.

- Entfernen Sie Schlüssel oder Schraubenschlüssel, bevor Sie das Werkzeug an eine Druckluft- oder Stromversorgung anschließen oder einschalten. Ein in einem rotierenden Werkzeugteil steckender Schraubenschlüssel oder Schlüssel kann zu Verletzungen führen.

- Sichern Sie das Werkstück nach Möglichkeit mit Klemmen oder in einem Schraubstock statt mit der Hand. Diese Sicherheitsvorkehrung ermöglicht die ordnungsgemäße Bedienung des Werkzeugs mit beiden Händen.

REINIGER – VERWENDUNG UND PFLEGE

• Wenden Sie keine Gewalt an. Werkzeuge arbeiten besser und sicherer, wenn sie bestimmungsgemäß verwendet werden. Planen Sie Ihre Arbeit und verwenden Sie das richtige Werkzeug für die jeweilige Aufgabe.
• Überprüfen Sie vor jedem Gebrauch und vor dem Anschluss des Reinigers an einen Hochdruckreiniger sorgfältig, ob der Reiniger ordnungsgemäß funktioniert und seine bestimmungsgemäße Funktion erfüllt. Ersetzen Sie beschädigte oder verschlissene Teile umgehend. Betreiben Sie den Reiniger niemals mit einem beschädigten Teil.
• Lagern Sie den Reiniger, wenn er nicht in Gebrauch ist, an einem trockenen, sicheren Ort außerhalb der Reichweite von Kindern. Überprüfen Sie den Reiniger vor der Lagerung und Wiederverwendung auf einwandfreien Zustand.

- Verwenden Sie nur Ersatzteile, die vom Händler empfohlen werden. Teile, die für einen Reiniger geeignet sind, können bei der Verwendung mit einem anderen Reiniger eine Verletzungsgefahr darstellen.

- Verwenden Sie niemals ein Teil mit einem niedrigeren Betriebsdruck als der Reiniger.

- Lassen Sie den Reiniger nicht unbeaufsichtigt, wenn er unter Druck steht.

- Drehen Sie den Reiniger nicht um, wenn er durch den Anschluss an einen laufenden Hochdruckreiniger unter Druck steht, um zu vermeiden, dass Wasser mit hohem Druck herausspritzt und dabei Verletzungen verursacht werden könnten.

SPEZIFISCHE BETRIEBSWARNHINWEISE

- Überschreiten Sie NICHT die angegebene PSI-Kapazität.

- Halten Sie beim Betrieb der Maschine Körperteile von den Düsenköpfen und vom Rand fern.

- Heben Sie die Maschine während des Betriebs NICHT von der Oberfläche und richten Sie die Düsenköpfe NICHT auf Personen.

- Tragen Sie die richtige Sicherheitsausrüstung, einschließlich einer nach ANSI Z87.1 zugelassenen Schutzbrille.

- Nur auf harten, ebenen Oberflächen verwenden.

- An diesem Produkt dürfen keine Änderungen vorgenommen werden.

- Es dürfen nur vom Hersteller gelieferte Aufsätze und/oder Adapter verwendet werden.

- Nicht für die Verwendung durch oder in der Nähe von Kindern geeignet.

Teileliste
Code	Name	Bild	MENGE .
1	Hochdruckreiniger-Ob erflächenreiniger		1
2	Verlängerungsstange		2
3	Teflonband		1
4	O-Ringe ( groß )		2
5	O-Ringe ( klein )		2
6	Ersatzdüsen		2
7	Durchgangslochnadel		1

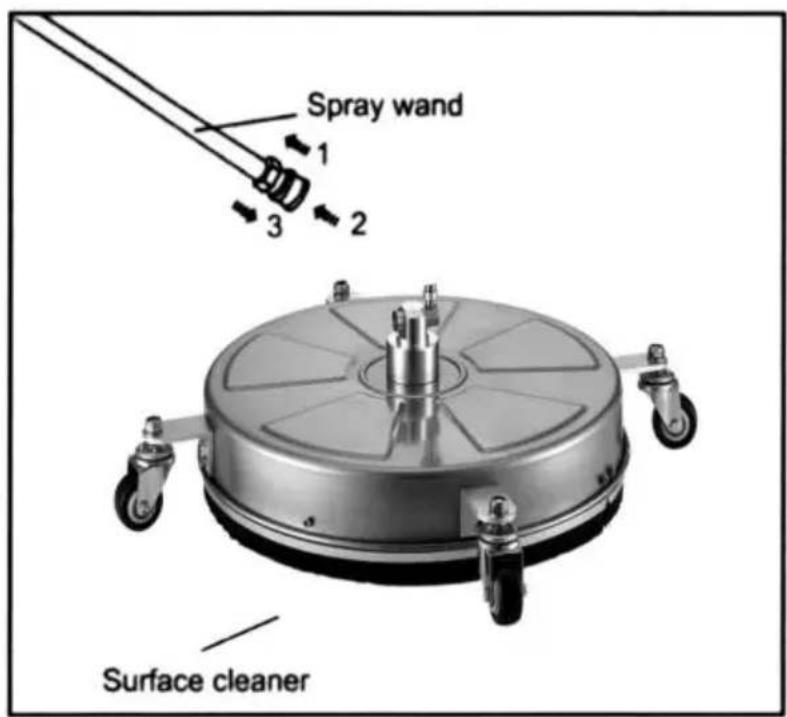

VORBEREITUNG & BEDIENUNG

SATZ- HOCH

1. Ziehen Sie den Kragen am Schnellanschlussende des Zauberstabs zurück.
2. Drücken Sie den Oberflächenreiniger an seinen Platz.
3. Drücken Sie den Kragen nach vorne, legen Sie die Oberfläche rein und entriegeln Sie den Kragen. Stellen Sie sicher, dass der Kragen nach vorne gleitet. Ziehen Sie am Oberflächenreiniger, um sicherzustellen, dass er sicher an seinem Platz sitzt.

OBERFLÄCHENVORBEREITUNG

1. Entfernen Sie alle losen Rückstände aus dem zu reinigenden Bereich.
2. Versuchen Sie niemals, die Oberfläche mit Gegenständen zu reinigen, die aus der zu reinigenden Oberfläche herausragen. Das Auftreffen auf erhöhte Hindernisse während des Betriebs beschädigt die Maschine. Wenn es zu einem Kontakt kommt und beim Betrieb der Maschine Vibrationen auftreten, brechen Sie die Reinigung ab und überprüfen Sie die Sprühleiste.

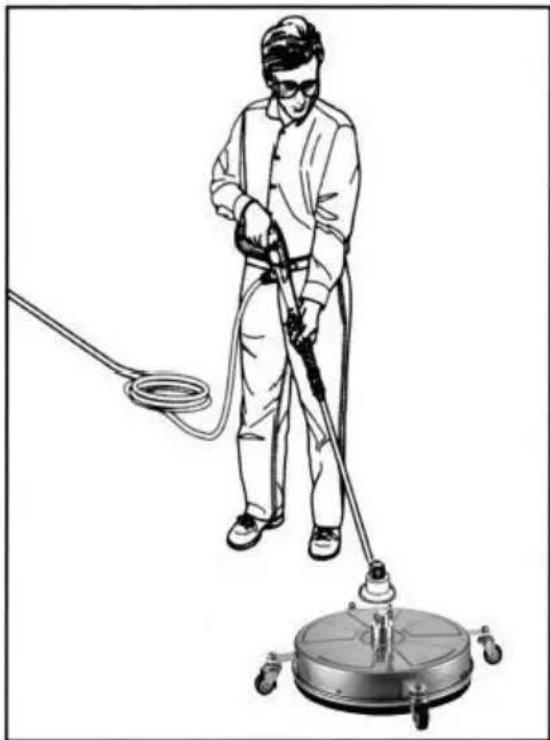

START - HOCH

1. Stellen Sie sicher, dass alle Verbindungen sicher sind.
2. Entriegeln Sie die Abzugspistole und drücken Sie den Auslöser, wenn Sie den Hochdruckreiniger starten.
3. Wasser beginnt aus den Düsen des Oberflächenreinigers zu fließen. Stellen Sie sicher, dass die Düsen nicht verstopft sind und das Sprühmuster nicht unregelmäßig ist.
4. Gehen Sie langsam hinter dem Gerät her und reinigen Sie dabei. Wenn Streifen entstehen, verlangsamen Sie das Tempo. Lassen Sie die Maschine nicht auf weichen Oberflächen wie Holz stehen.

SCHLIESSEN - RUNTER

1. Schalten Sie den Hochdruckreiniger aus.
2. Drehen Sie die Wasserzufuhr ab.
3. Drücken Sie die Abzugspistole, um den Wasserdruck abzulassen.
4. Den Griff des Hochdruckreinigers abnehmen und das Gerät abwischen. Das Gerät an einem trockenen Ort aufbewahren.

NACH JEDEM GEBRAUCH

Führen Sie nach jedem Gebrauch die folgenden Inspektionen durch, um den Reiniger zu reinigen und für den nächsten Gebrauch bereit zu machen.

• Entfernen Sie Schmutz und Fremdkörper unter dem Gehäuse und den Rollen. Bei Bedarf den Oberflächenreiniger mit einem Tuch oder Schwamm abwaschen und mit Leitungswasser abspülen.
• Auf lose Teile und eventuelle Beschädigungen prüfen.

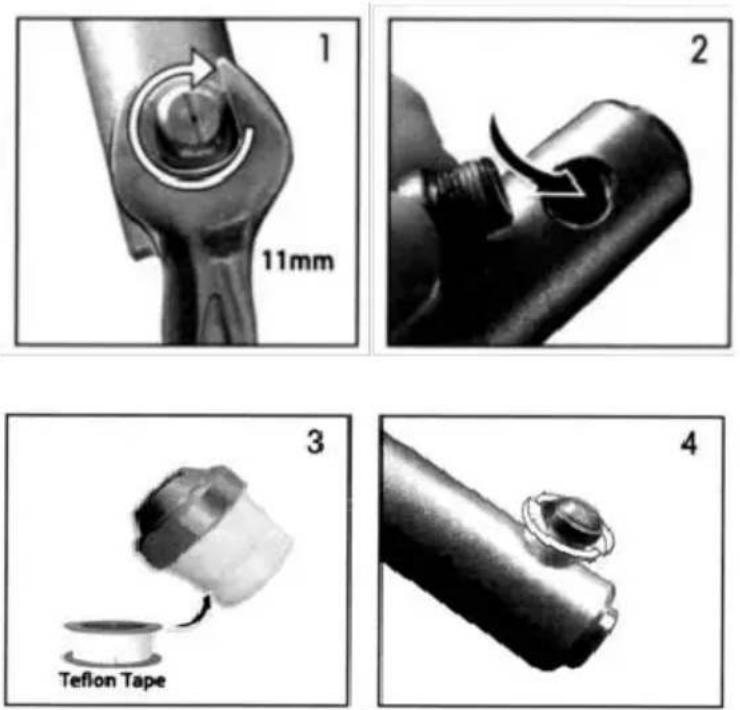

DÜSENREINIGUNG UND -ERSATZ

1. Entfernen Sie die Düse mit einem geeigneten Schraubenschlüssel (mm).
2. Spülen Sie die Löcher mit Süßwasser aus, um Verunreinigungen zu entfernen.
3. Decken Sie das Düsengewinde mit dem beigefügten Teflonband ab.
4. Richten Sie die Düsenöffnung aus und montieren Sie die Düsen wieder an der Sprühleiste. Ziehen Sie sie fest an.

Hinweis: Wenn sich die Düse nur schwer entfernen lässt, erwärmen Sie sie vor dem Entfernen mit einem Heißluftföhn.

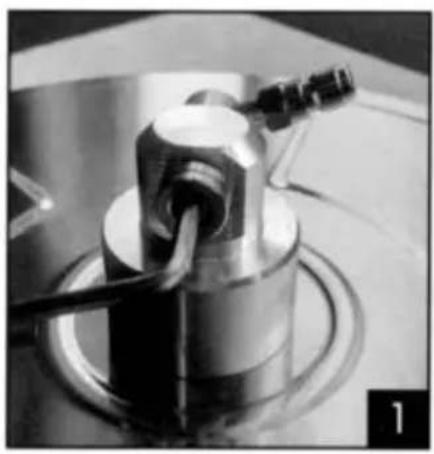

SPITZENWARTUNG

Sollte die Schwenkverbindung undicht sein, wechseln Sie bitte die O-Ringe.

Bitte beachten Sie die folgenden Schritte:

1. Entfernen Sie die Schraube mit einem 5-mm-Inbusschlüssel vom Gehäuse.
2. Ersetzen Sie den ursprünglichen defekten O-Ring durch neue O-Ringe.
3. Setzen Sie die Schraube mit einem 5-mm-Inbusschlüssel wieder ein.

NEIN.	Name	Menge	NEIN.	Name	Menge
1	Wellengehäuse	1	9	Sicherungsring für Welle D15	1
2	O-Ring 40,94*2,62	1	10	Distanzring	1
3	Druckfeder	1	11	Rillenkugellager S6302RS	2
4	O-Ring 5,28*1,78	2	12	Waschmaschine	1
5	Flanschantriebsnabe	1	13	Welle	1
6	Wellenendkappe	1	14	Waschmaschine	1
7	O-Ring 14,2 x 2,4	1	15	Sicherungsring für Bohrung	1
8	Buchse	1

FEHLERBEHEBUNG
PROBLEM	WAHRSCHENLICH URSACHE	KORREKTUR AKTION
Fehlende Teile	Beschädigt Paket	Wenden Sie sich für Han unseren Kundendienst .
Unzureichend Reinigung Leistung	Nicht genug PSI vor Hochdruckreiniger	Stellen Sie sicher, das das Gerät mindestens Hochdruckreiniger 2.000 PSI .
	Düse verstopft oder abgenutzt	Reinigen oder ersetzen Sie die Düsen .
Sprühbalken dreht sich nicht	Defekt, Sprengring gelöst	Nicht verwenden! Wenden Sie sich für Han unseren Kundendienst .
	Instabil Anschluss , d Sprühstange fiel ab
	Dichtungsfehler, Wasse Drehen mit Schwenkfunktion
Übermäßige Vibration Oberflächenreiniger	Düse verstopft	Reinigen oder ersetzen Sie die Düsen .
Streifenförmiges Reinigungsmuster	Düse verstopftZu schnelle Reinigung	Reinigen oder ersetzen Sie die Düsen .Langsam runter Tempo
Spitze Lecks	Der O-Ring ist gebrochen	Bitte beachten Sie die Anweisungen .
