BEDIENUNGSANLEITUNG KH9060 Vevor

●PROBLEMES ET DEPANNAGE.

Technisch Support und E-Garantie-Zertifikat www.vevor.com/support

LASERGRAVIERMASCHINE

BEDIENUNGSANLEITUNG

MODELL: KH5030/KH6040/KH7050/KH906/KH1490 KH-5030/KH-6040/KH-7050/KH-906/KH-1490

	Warnung: Um das Verletzungsrisiko zu verringern, muss Benutzer die Bedienungsanleitung sorgfältig lesen.
	Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Betrieb unterliegt den folgenden beiden Bedingungen: (1) Dieses Gerät darf keine schädlichen Störungen verursac und (2) dieses Gerät muss alle empfangenen Störunger akzeptieren, einschließlich Störungen, die einen unerwünschten Betrieb verursachen können.
	Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2012/19/EU. Das Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass das Produkt in der Europäischen Union einer getrennten Müllentsorgung unterliegt. Dies gilt für das Produkt und mit diesem Symbol gekennzeichneten Zubehörteile. So gekennzeichnete Produkte dürfen nicht im normalen Hau entsorgt werden, sondern müssen an einer Sammelstelle das Recycling von elektrischen und elektronischen Gerät abgegeben werden.

IMPORTANT NOTES

Der CO2-Lasergravierer ist sowohl für den persönlichen als auch f den professionellen Gebrauch geeignet. Bei Verwendung gemäß dieser Anleitung enthält er ein Lasersystem der Klasse 1, einige Komponente sind jedoch dennoch sehr gefährlich. Deaktivieren Sie niemals vorinstallierte Sicherheitseinrichtungen und verwenden Sie den Laser immer sicher und verantwortungsbewusst.

Vor Inbetriebnahme des Gerätes muss der Benutzer die Bedienungsanleitung und halten Sie sich strikt daran. Diese Anleitung für mehrere Produktmodelle.

- Dieses Gerät verwendet vier internationale Standard-Lasertypen (stark Laserstrahlung). Laserstrahlung kann folgende Ereignisse verursachen:

1. umliegende brennbare Stoffe entzünden .
2. Während der Laserbearbeitung, aufgrund unterschiedlicher verarbeiteter Objekte, andere

Es können Strahlung und andere Giftstoffe sowie schädliche Gase entstehen.

1. Direkte Laserstrahlung kann zu Verletzungen führen. Daher muss das Gerät mit Feuerlöschgeräten ausgestattet sein. Es ist strengstens verboten, brennbare und explosive Materialien auf der Werkbank und um das Gerät herum zu stapeln. Sorgen Sie gleichzeitig für eine gute Belüftung. Laien dürfen sich dem Gerät nicht nähern.

2. Laserbearbeitungsobjekte und -emissionen müssen den örtlichen Gesetzen entsprechen und Vorschriften.
   ●Die Laserbearbeitung kann hohe Risiken bergen, daher sollten Sie sorgfältig überlegen ob das Objekt für die Laserbearbeitung geeignet ist.
   ●Die interne Laserausrüstung steht unter Hochspannung und anderen Gefahren, außer für Gerätebediener ist die Demontage strengstens untersagt.

©

ersetzen Sie ihn bitte durch eine Frostschutzflüssigkeit, um eine Beschädigung des Kohlendioxids zu vermeiden Glaslaser.

- Das Einschalten der Geräte bei Netzspannung ist verboten. instabil oder falsch abgestimmt. Hersteller und Verkäufer haften nicht für Schäden, die durch unsachgemäße Verwendung oder Nichtbeachtung der oben genannten Regelungen.

BASIC INFORMATION

Dieses Handbuch ist ein spezieller Leitfaden für die Installation, Einrichtung, den sicheren Betrieb und die Wartung von Lasergravierern. enthält allgemeine Informationen, Sicherheitshinweise, Installationsschritte, Betriebsanweisungen, Wartungsverfahren und Kontaktinformationen.

Alle an der Installation, Einrichtung, Bedienung, Wartung und Reparat dieser Maschine beteiligten Personen müssen dieses Handbuch und insbesondere die Sicherheitshinweise lesen und verstehen. Einige Komponenten führen extrem hohe Spannungen und/oder erzeugen stark Laserstrahlung. Wenn diese Hinweise nicht verstanden und befolgt werden kann dies zu mangelhafter Leistung und Lebensdauer, Sachschäden ur Verletzungen führen.

Ihr Lasergravierer funktioniert, indem er einen starken Laserstrahl aus einer Glasröhre aussendet, die mit isolierendem Kohlendioxid (CO2) geist. Dieser Strahl wird von drei Spiegeln reflektiert und durch eine Fokussierlinse reflektiert. Dieses fokussierte Licht wird verwendet, um d Design auf bestimmte Substrate zu ätzen. Der erste Spiegel ist nahe Ende der Laserröhre befestigt, der zweite Spiegel bewegt sich entlang Y-Achse der Maschine und der dritte Spiegel ist am Laserkopf befestig und bewegt sich entlang der X-Achse. Da sich ein Teil des Staubs a Gravurprozess auf dem Spiegel absetzt, muss dieser häufig gereinigt

werden. Da sie sich während des Betriebs bewegen, müssen sie auch regelmäßig mit den Stellschrauben, an denen sie befestigt sind, nachjustiert werden, um den richtigen Laserweg beizubehalten. Bei diesem Gravierer muss ein wassergekühltes System (normalerweise eine Pumpe oder ein Kühler) verwendet werden, um die von der Laserröhr erzeugte Wärme abzuleiten. Ebenso muss ein Abluftsystem (normalerweise eine externe Entlüftung oder ein spezieller Luftreiniger) verwendet werden, um den Staub und die Gase zu entfernen, die wä des Gravurprozesses entstehen.

Wenn Sie Ihren Laser dauerhaft mit mehr als 70 % seiner maxima Leistung betreiben, verkürzt sich seine Lebensdauer erheblich. Für optimale Leistung und Langlebigkeit wird empfohlen, ihn auf 10-70 % der maximalen Nennleistung einzustellen.

Bitte beachten Sie, dass es sich um ein Hochspannungsgerät hande und es aus Sicherheitsgründen empfohlen wird, die Komponenten während des Gebrauchs immer nur mit einer Hand zu berühren.

Beachten Sie, dass aktive Laser für das menschliche Auge unsichtbar sind. Dieses Gerät sollte nicht mit geöffnetem Deckel verwendet werden, um mögliche dauerhafte Verletzungen zu vermeiden.

Es ist auch zu beachten, dass sowohl das Kühlwassersystem als auch Abluftsystem für den sicheren Einsatz dieses Geräts unbedingt erforder sind. Betreiben Sie die Graviermaschine nicht, wenn diese beiden Systeme nicht ordnungsgemäß funktionieren. Das Wasser sollte immer sauber sein und etwa Raumtemperatur haben, und das Abluftsystem s immer allen Gesetzen und Vorschriften entsprechen, die für den Arbeitsplatz und die Umgebungsluftqualität gelten.

SYMBOL GUIDELINES

Auf dem Etikett dieser Maschine und in dieser Anleitung werden folgende Symbole verwendet:

●Diese Gegenstände bergen das Risiko schwerer Sachschäden oder Verletzungen

- Diese Projekte lösen ähnlich schwerwiegende Probleme im Zusammenhang mit Laserstrahlen.

- Diese Projekte lösten ähnlich schwerwiegende Probleme mit der elektrischen Komponenten.

●Alle Personen in der Nähe des Geräts sollten während des Betriebs Schutzbrille tragen.

INTENDED PURPOSE

●Die Maschine eignet sich zum Gravieren von Logos und anderen Verbraucher

Produkte auf geeigneten Substraten. Dieser Laser kann eine Vielzahl von Materialien verarbeiten, darunter Holz und Kork, Papier und Karl die meisten Kunststoffe, Glas, Stoff und Leder sowie Stein. Er kann mit einigen speziell beschichteten Metallen verwendet werden. Die Verwendung dieses Systems für andere Zwecke oder Materialien als

für die es angegeben ist, ist nicht gestattet.

●Das System muss von einer Person bedient, gewartet und repariert werden, die
ist mit dem Einsatzbereich und den Gefahren der Maschine und den
Gravurmaterialien vertraut, einschließlich deren Reflektivität,
elektrischer Leitfähigkeit, Möglichkeit der Bildung
gesundheitsschädlicher oder brennbarer Dämpfe usw.

●Laserstrahlen sind gefährlich. Der Hersteller und/oder Verkäufer ist nicht haftbar

haftbar für unsachgemäßen Gebrauch dieses Geräts oder für Schäde oder Verletzungen, die sich aus dem Gebrauch ergeben. Der Betreit ist verpflichtet, diesen Schranklasergravierer nur gemäß seinem

Verwendungszweck, den anderen Anweisungen im Handbuch sowie allen geltenden lokalen und nationalen Gesetzen und Vorschriften zu verwenden.

Modell	KH5030	KH6040	KH7050	KH9060	KH1490
	KH - 5030	KH - 6040	KH - 7050	KH - 9060	KH - 1490
Eingangsspannung	Wechselstrom 120 V	Wechselstrom 120 V	Wechselstrom 120 V	Wechselstrom 120 V	Wechselstrom 120 V
	Wechselstrom 230 V	Wechselstrom 230 V	Wechselstrom 230 V	Wechselstrom 230 V	Wechselstrom 230 V
Gesamtleistung	420 W	560 W	680 W	830 W	900 W
Laserleistung	5 0W	60 W	80 W	100 W	130 W
Arbeitsbereich	500 x 300 mm	600 x 400 mm	700 x 500 mm	900 x 600 mm	1400 x 900 mm
Temperatur	5-50 °C
Luftfeuchtigkeit	5 % - 95 % kondensfrei
Lasertyp	CO2-Glaslaser
Lasermodell	KH-LT50	KH-LT60	R3	R5	R7
Material	Stein, Holz, Keramik, Metall, Stoff, Papier usw.
Werkbank	Zelluläre Plattform
Schnittgeschwindigkeit	0-400 mm/s
Gravurgeschwindigkeit	0-500 mm/s

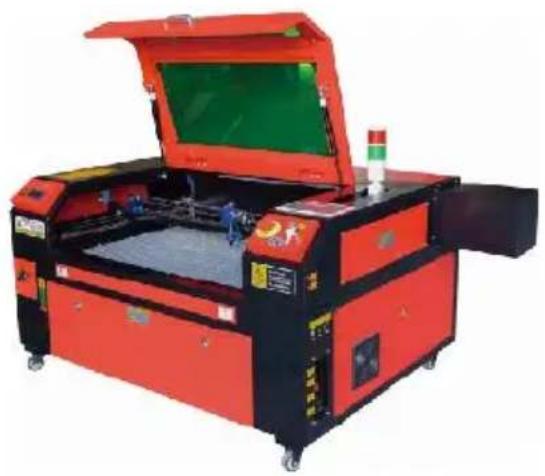

1. Schematische Darstellung des Teils.


●Sichtfenster: Dieses hellbraune Acrylfenster ermöglicht Ihnen die Überwachung der

Gravurprozess, absorbiert aber den hochinfraroten Laser nur teilweise und bietet keinen anderen Schutz. Tragen Sie beim Einsatz des Protective Observation Active Laser immer eine Brille und starren Sie über längere Zeit in den Laser.

●LED-Licht: Dieses helle grüne Licht beleuchtet die Werkbank für eine klare

Ansicht der Materialgravur vor, während und nach der Arbeit.

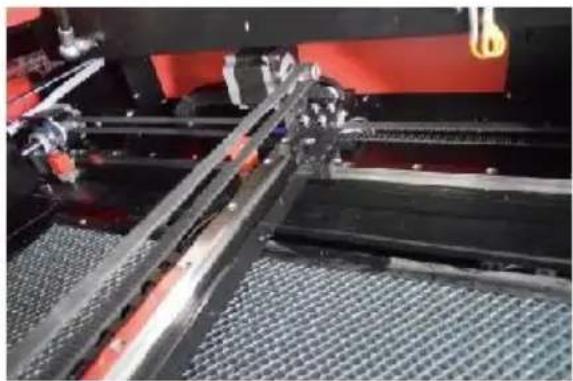

●Y-Achsenführungen: Y-Achsenführungen ermöglichen die Vor- und Rückwärtsbewegung der X-Achsenführungen auf dem Tisch.

●Wasserkühlungsschalter: Nach dem Betätigen des Schalters wird die eingebaute Wasserkühlung

Die Kühlung beginnt und die Echtzeit-Temperaturanzeige leuchtet auf.

●X-Achsen-Schiene: Die X-Achsen-Schiene hält den zweiten Spiegel un stützt den

Laserkopf nach links und rechts bewegen.

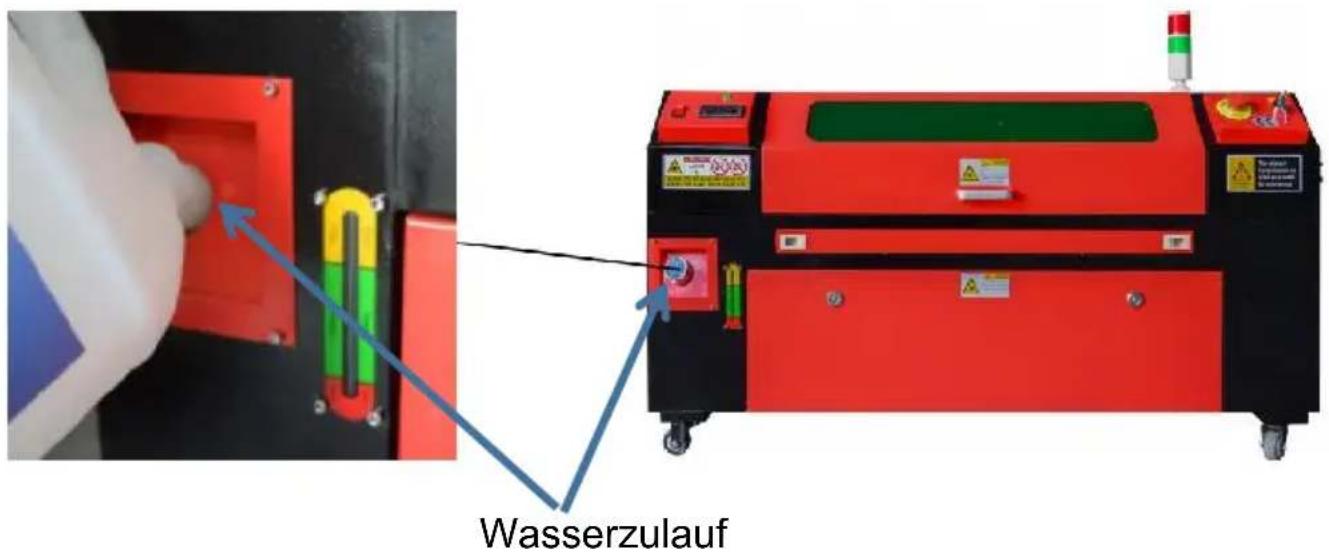

●Wassereinlass: Dieser dient dazu, den Deckel beim Befüllen gegen den

Uhrzeigersinn aufzuschrauben

der eingebaute Umwälzwassertank.

- Wasserstandsanzeige: Über diese Sichtöffnung können Sie den Wasserstand des Wassertanks im Rumpf. (gelb: zu hoch / grün: geeignet / rot: zu niedrig) .

●Vordere gerade Tür: Diese Tür öffnet sich, um größere Materialien durchzulassen durch das Arbeitsbett. Es muss äußerste Vorsicht walten, um den Laserstrahl und seine Reflexionen nicht zu sehen oder zu verletze befand sich auch die Zubehörtasche, als der Graveur ankam.

●Vordere Zugangstür: Diese Tür bietet Zugang zum Bereich unter dem Bank für einfache Reinigung.

- Baldachin: Der Deckel bietet Zugang zur Haupthalterung zum Platziere und Abrufen von Materialien sowie Korrigieren der Laserpfadausrichtung um andere Wartungsarbeiten. Wenn der Deckel geöffnet wird, wird die Stromversorgung des Lasers automatisch unterbrochen.

●Arbeitsanzeige: Sie kann dem Bediener helfen, den Laser besser zu beobachten Emissionsstatus, rotes Licht: Laser arbeitet, grünes Licht: Laser im Leerlauf.

- Bedienfeld: Das Bedienfeld ermöglicht die manuelle Steuerung des Gravurvorgang, einschließlich der Bewegung des manuellen Laserkopfes und der Emission des Lasers.

●Hauptschalter: Steuert den Gesamtstromschalter der gesamten Maschine.

- Z-Achsen-Steuerschalter: Diese Tasten bewegen den Tisch nach oben oder unten, um helfen Ihnen, sich schnell an die unterschiedlichen Stärken des Tisch anzupassen und sich darauf zu konzentrieren.

- Anschlussports: Diese Ports verbinden die Hauptplatine des Gravurgeräts Die Maschine wird über ein USB- oder Ethernet-Kabel mit dem Steuercomputer und der Gravursoftware verbunden.

●Rechte Zugangstür: Diese Tür bietet Zugang zum Motherboard, Motor Treiber und Netzteil. Die Lüftungsschlitze verhindern eine Überhitzung der Komponenten während des Betriebs und sollten nicht blockiert werden.
- Motherboard-Lüfter: Dieser Lüfter dient zur Wärmeableitung des Kerns Geräte wie eingebaute Motherboards und Laserstromversorgungen.
- Not-Aus-Schalter: Im Notfall wird dieser Knopf Unterbrechen Sie sofort die gesamte Stromzufuhr zur Laserröhre.
- Laserkopf: Der Laserkopf enthält den 3. Spiegel, die Fokussierlinse, (roten Punkt Führung und Luftunterstützungsauslass.
- Tisch: Die Tischhöhe kann an dünnere und dickere Materialien sowie zwischen Aluminium- und Zellplattformen.

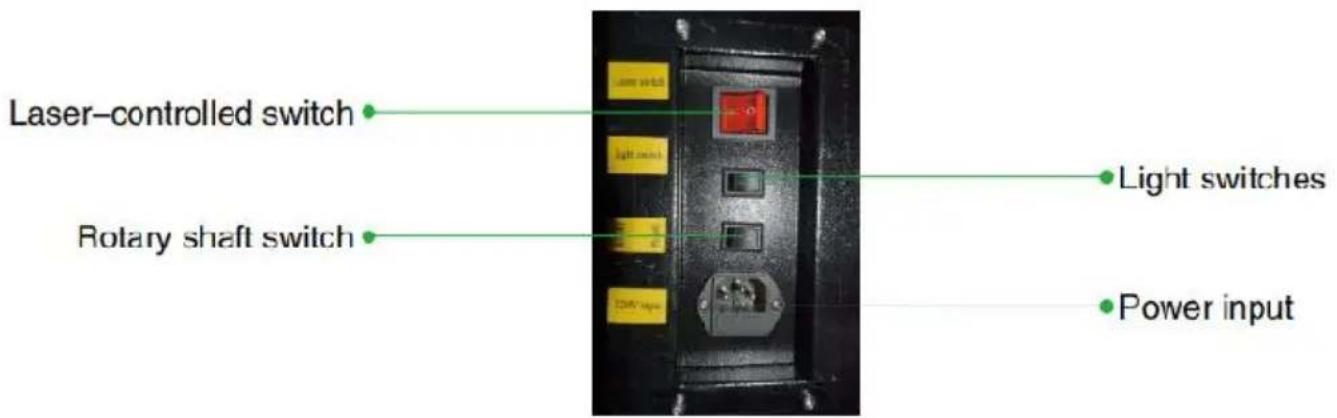

●Lasersteuerschalter: Dieser Schalter muss bei Verwendung eines Lase eingeschaltet sein.
●Lichtschalter: Schalten Sie das Licht auf der Werkbank ein.
- Drehachsenschalter: Dieser Schalter muss eingeschaltet sein, wenn die Drehachse verwendet wird.

(Aus, wenn die Drehachse nicht verwendet wird). Wenn sich die Y-/- nicht bewegt, prüfen Sie, ob dieser Schalter ausgeschaltet ist.

• Stromeingang: Dieser Stromanschluss muss vor der Verwendung des Maschine.
• Obere hintere Zugangstür: Diese Tür führt zum Laserschacht, wo der Laser

Schlauch und seine Anschlüsse sind gesichert.

• Hintertür: Diese Tür entspricht einer Vordertür und erfordert ähnliche Bei der Anwendung ist Vorsicht geboten.
• Untere hintere Zugangstür: Diese Tür bietet Zugang zur Luftunterstützung

Pumpe und Z-Achsen-Riemen.

●Abluftventilator: Dieser Ventilator saugt Gase und Schmutz aus der L des

Werkbank und leitet die Luft nach der Reinigung durch einen umweltfreundlichen Filter hinaus.

●Kühlventilator für den Wassertank: Dieser Ventilator dient zur Kühlung des zirkulierenden Wassers.

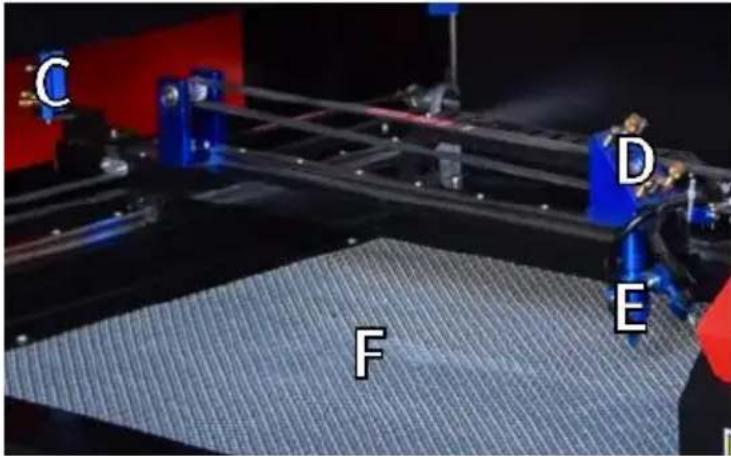

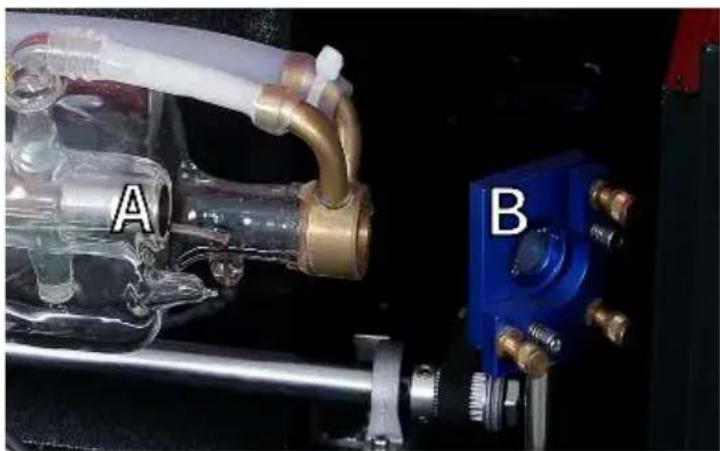

1. Beschreibung des Laserpfads .

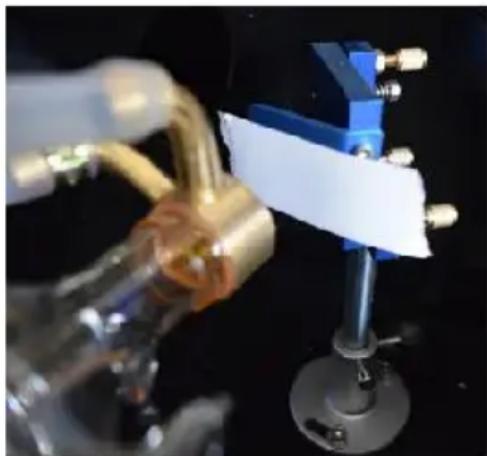

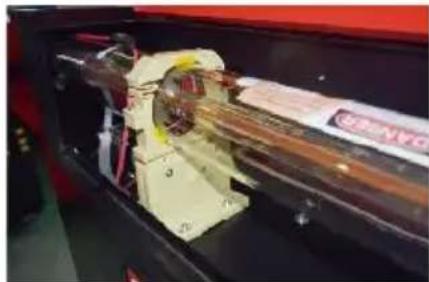

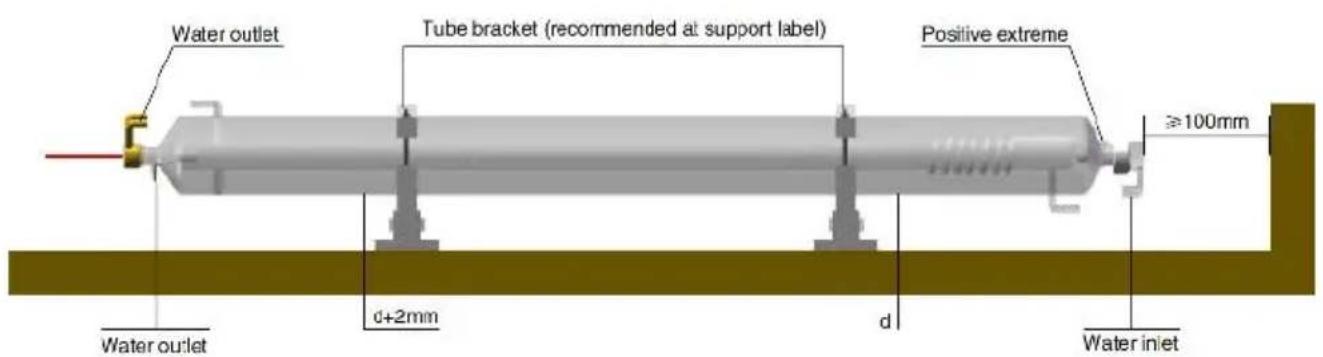

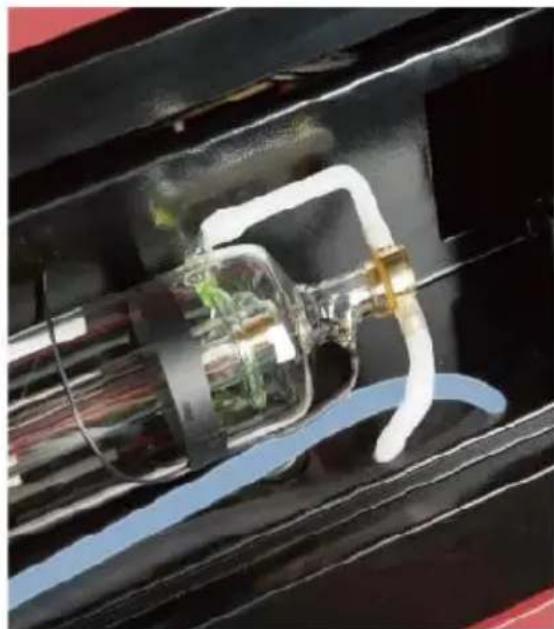

A. Laserröhre : Diese mit Kohlendioxid gefüllte Glasröhre ist auf ein Halterung montiert und kann nicht bewegt werden. Die Anschlussspannung zwischen ihr und der Laserstromversorgung ist extrem hoch und äußerst gefährlich.

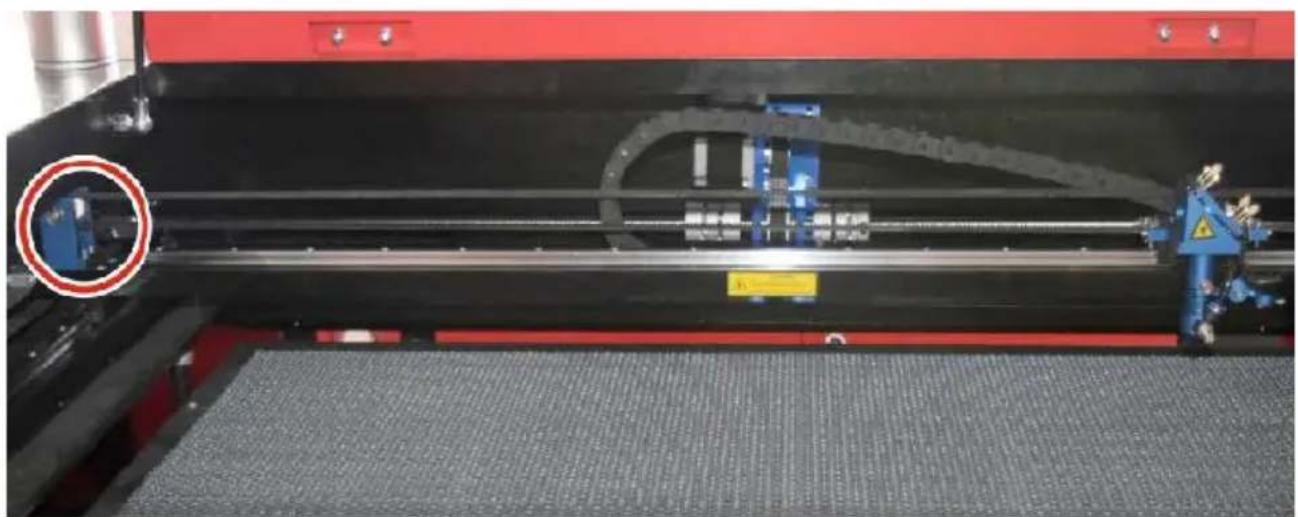

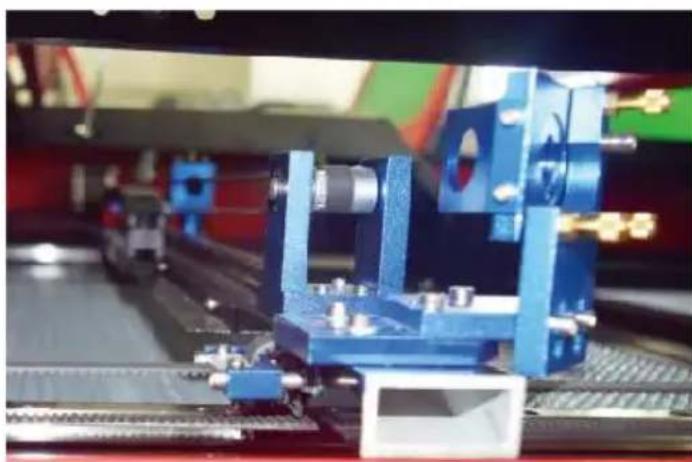

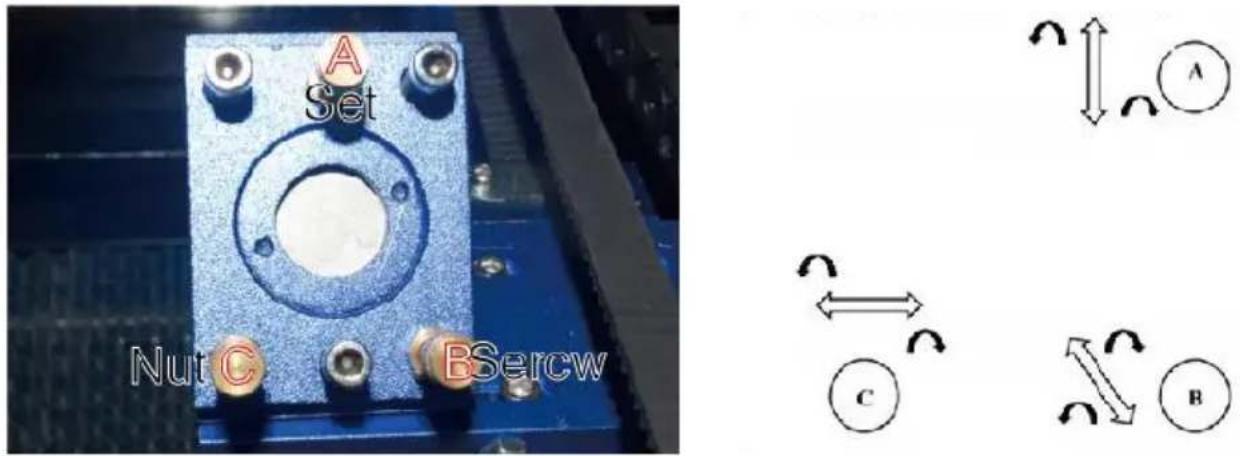

B. Erster Reflektor - Dieser Spiegel mit einstellbarem Winkel wird Ort und Stelle gehalten, um den Gravurlaser von der Röhre auf zweiten Spiegel zu übertragen.

C. Zweiter Spiegel : Dieser Spiegel mit einstellbarem Winkel bewegt entlang der X-Achsenführung, damit der Laserstrahl entlang der Y-Achse wandern kann.

D. Dritter Spiegel : Dieser winkelverstellbare Spiegel bewegt sich mit dem Laserkopf und ermöglicht es dem Laserstrahl, sich entlang de X-Achse zu bewegen.

E. Fokussierlinse : Diese Linse lenkt und fokussiert das Laserlicht a das Material.

F. Werkbank : Die sichtbare Werkbank ist in der Höhe verstellbar .

C D E F

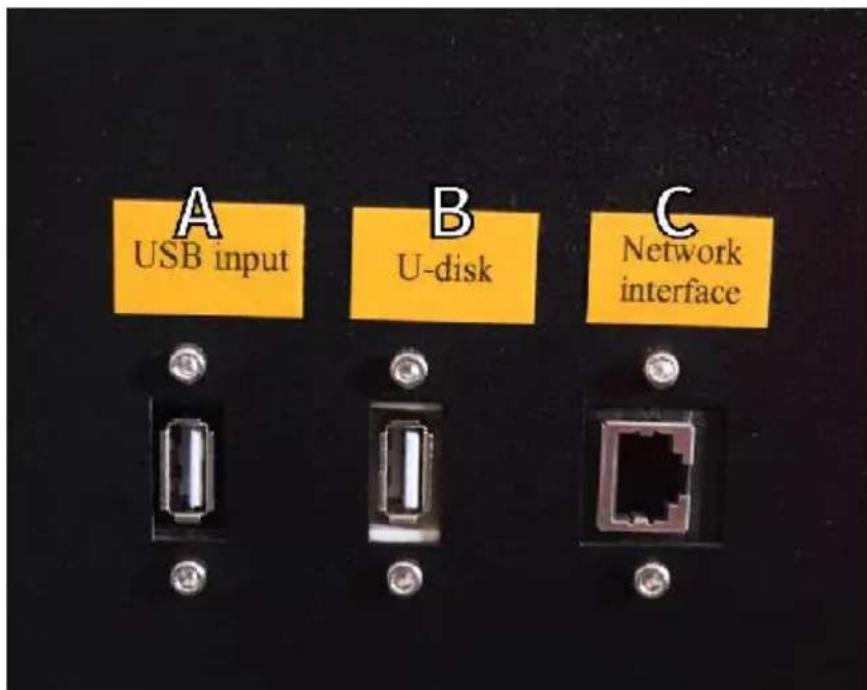

4.Verbinden Sie die Eingänge.

A. USB-Leitungsanschluss : Dieser Anschluss verwendet einen beliebigen seiner USB-Anschlüsse, um eine Verbindung zum Steuercomputer und seiner Gravursoftware herzustellen.
B. USB-Anschluss : Über diesen Anschluss können Sie Designs und Parameter direkt auf dem Gravierer laden und speichern.
C. Ethernet-Anschluss : Dieser Anschluss stellt eine direkte oder über das Internet hergestellte Verbindung zum Steuercomputer und seine Software her.

A USB input B U-disk C Network interface

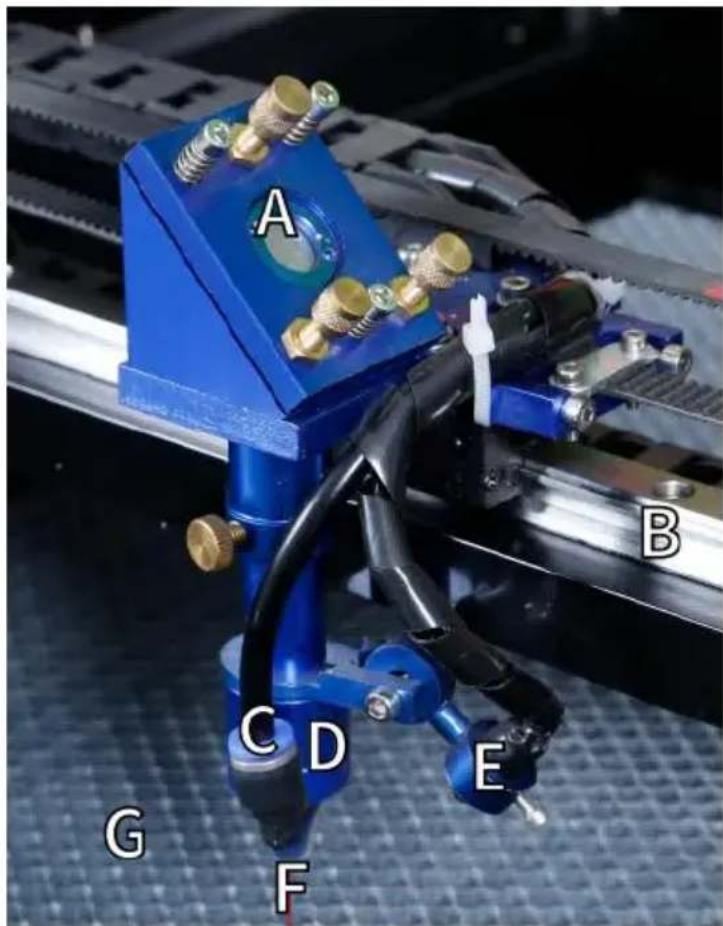

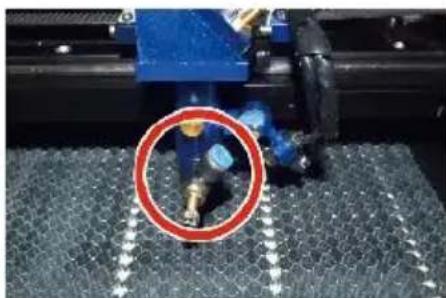

1. Laserkopfmontage.

A. Dritter Spiegel des Laserkopfes: Dieser winkelverstellbare Spiegel überträgt Laserlicht vom zweiten Spiegel zur Fokussierlinse.
B. X-Achsen-Führung: Diese Führung bewegt sich entlang der Y-Achs- und ihre Bewegung wird durch einen Endschalter gesteuert.
C. Luftunterstützung: Dieses Gerät bläst Druckluft, um Funken zu töt und Gase und Schmutz beim Gravieren wegzublasen.
D. Fokussierlinse: Diese Linse lenkt und fokussiert den Laserstrahl a seinen Kontaktpunkt mit dem Gravurmaterial.
E. Roter Punktzeiger: Mit diesem Gerät können Sie die genaue Pos des unsichtbaren Gravurlasers erkennen.
F. Laser: Der Gravurlaser selbst ist unsichtbar, aber sehr gefährlich. Vermeiden Sie direkten Kontakt mit Haut oder Augen.
G. Werkbank: Nutzen Sie die mitgelieferten Acryl-Werkzeuge, um bei jeder Materialstärke den perfekten Fokus zu erzielen.

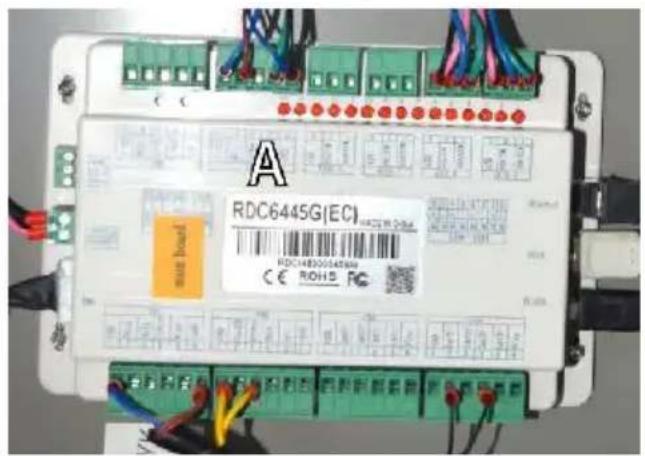

A. Hauptplatine : Diese Platine steuert den Gravurvorgang und reagi auf Befehle der Gravursoftware oder des Bedienfelds der Maschine BX-Achsentreiber : Dieses Gerät bewegt den Laserkopf entlang der X-Schiene.

CY-Achsenantrieb : Dieses Gerät bewegt die X-Schiene entlang der Y-Schiene.

D. Laserleistung : Dieses Gerät wandelt normalen Strom in die für Laserröhre erforderliche Hochspannung um.

E. Stromversorgung – Dieses Gerät versorgt die Hauptplatine und Laufwerke des Computers mit Strom.

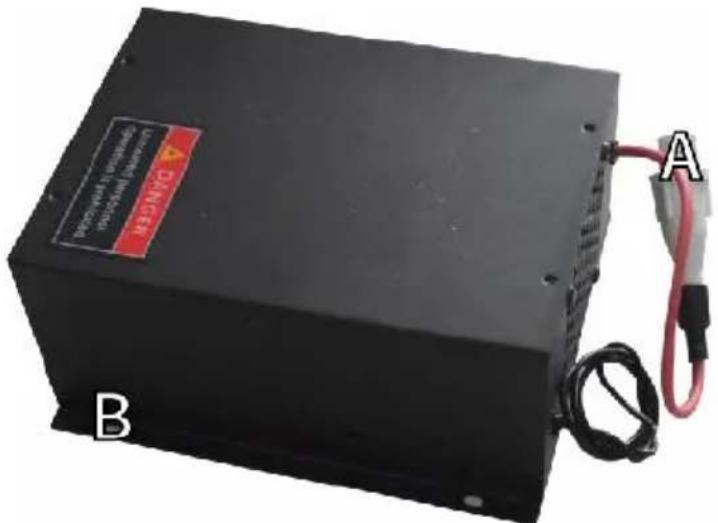

1. Laserstromversorgung .

A. Hochspannungskabel : Dieses Kabel ist mit der Anode oder dem positiven Ende der Laserröhre verbunden und liefert Hochspannungsstrom zur Stromversorgung des Lasers.

B. Montagelöcher : Diese Standardschlitze ermöglichen eine einfache Installation und Entfernung.

DINTEL A B

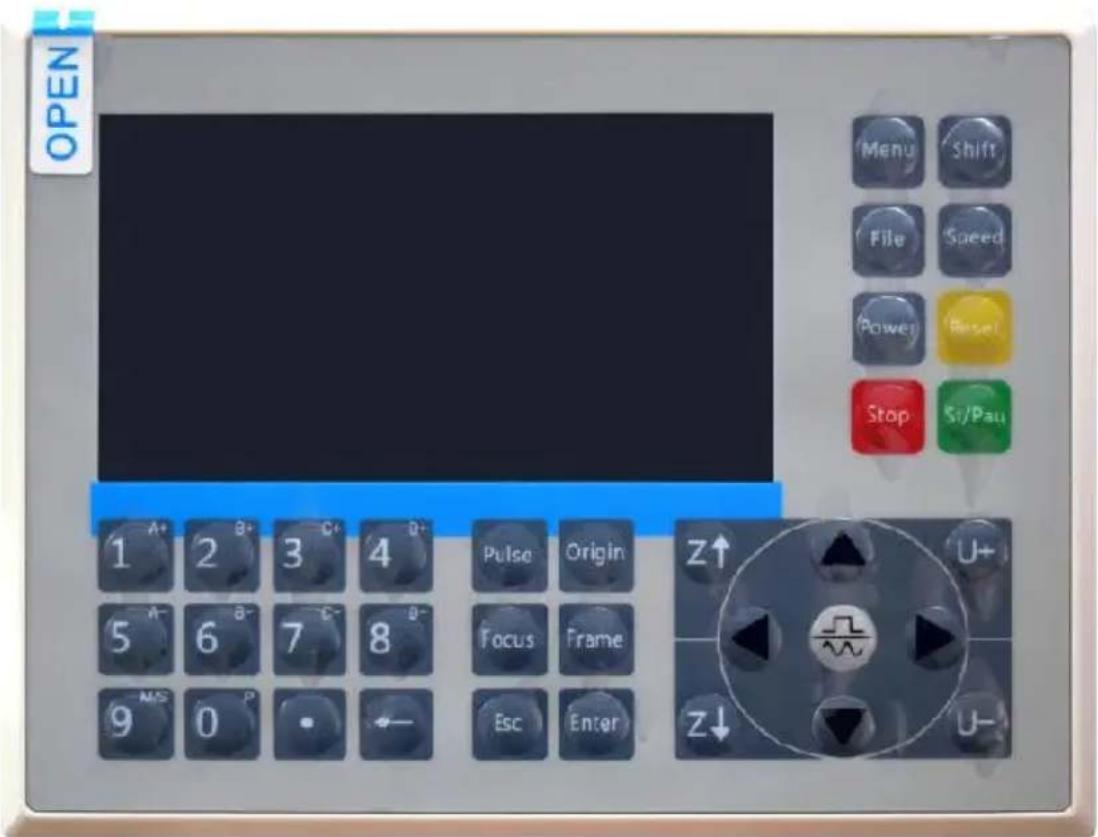

8. Steuern Sie die Anzeige.

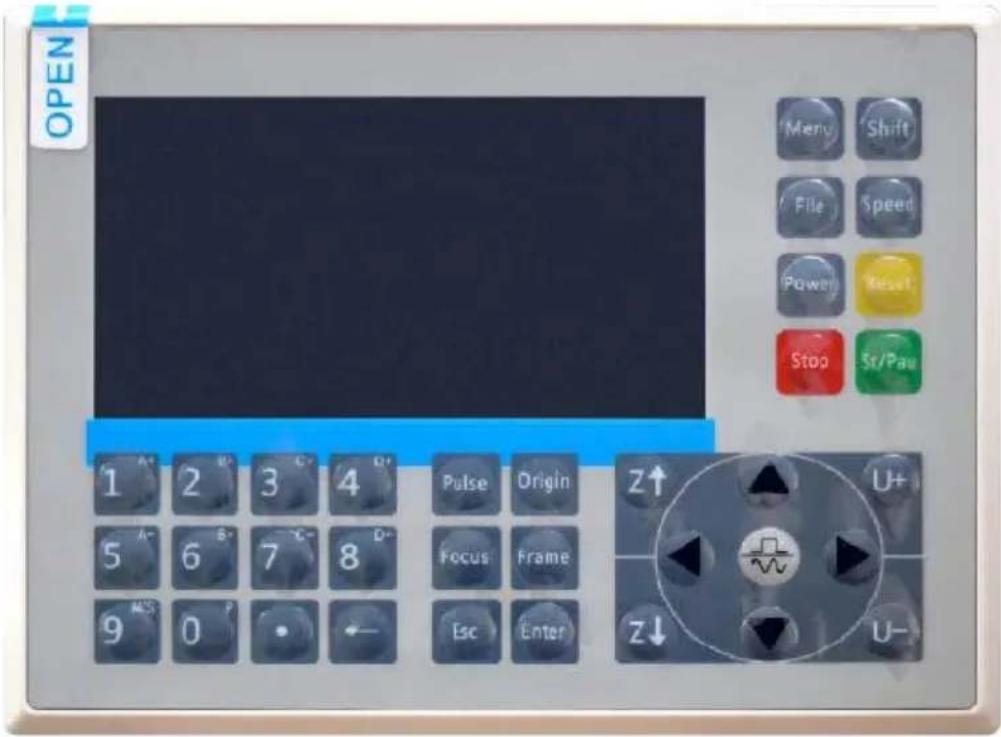

●Schaltflächenbeschreibung

OPEN Menu Shift File Speed Power Reset Stop Sr/Pau 1 2 3 4 Pulse Origin Z↑ U+ 5 6 7 8 Focus Frame 9 0 ← Esc Enter Z↓ U-

Reset button: System reset

Stop button: Stop machining or motor shaft movement

Delete key: This parameter is used to delete the parameter

Anchor key: Set the anchor point

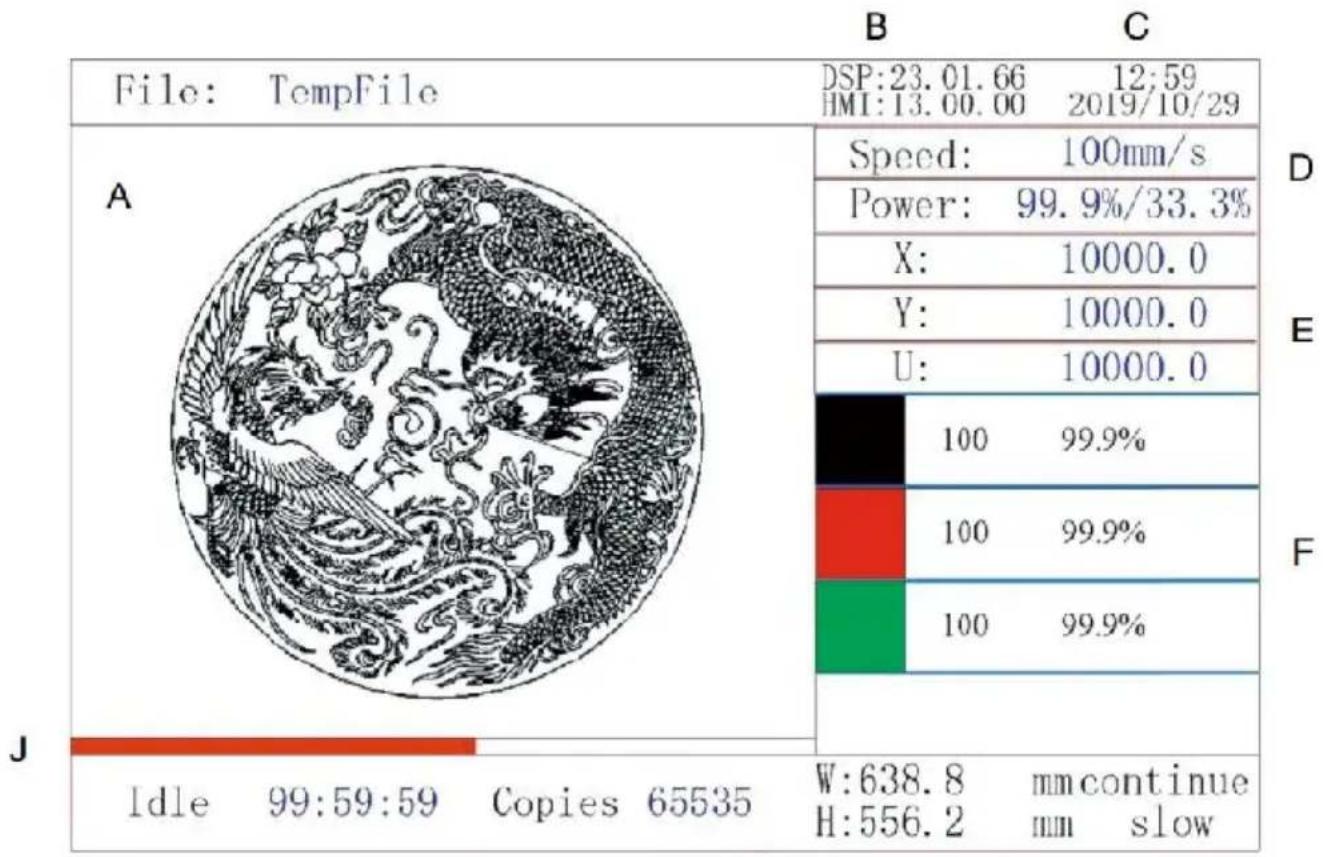

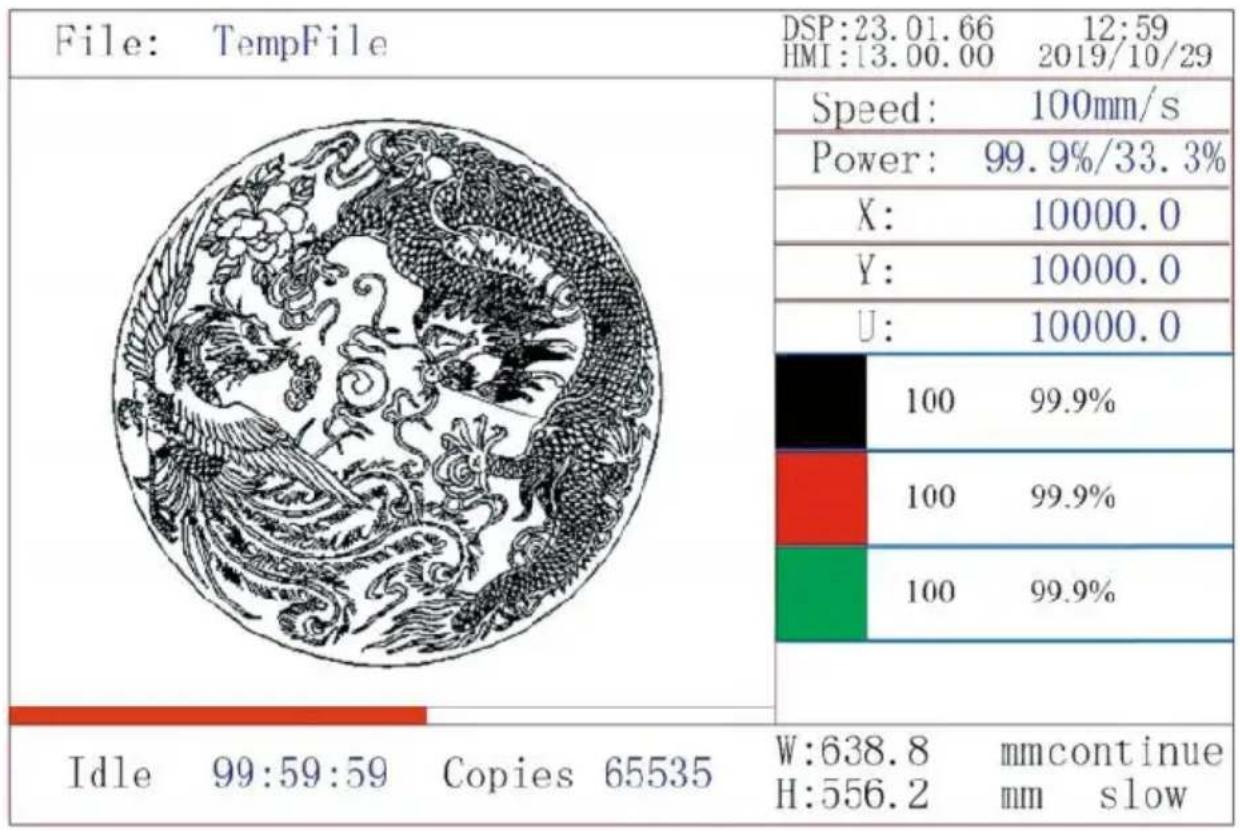

●Beschreibung anzeigen

|
H
G

U. Grafischer Anzeigebereich: Zeigt die Spur und Laufstrecke der gesamten Datei an.
V. Versionsnummer: Zeigt die Versionsnummer des Panels und des Motherboards an.
W. Systemzeit: Zeigt die aktuelle Systemzeit an.
X. Parameteranzeigebereich: Anzeige der Dateinummer, Geschwindigkeit, maximalen Leistung usw. der laufenden Datei.
Y. Koordinatenanzeigebereich: Zeigt die aktuellen Koordinaten des

Laserkopfes an.

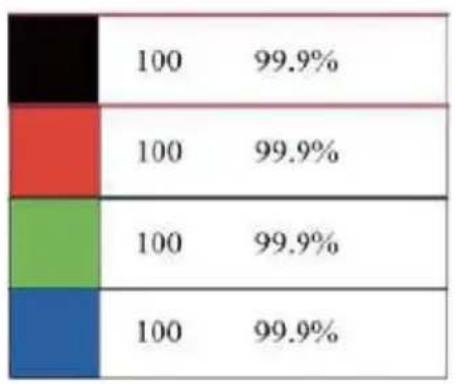

Z. Ebenenanzeigebereich: Zeigt die Ebenenparameter der aktuellen oder Vorschaudatei an. Die Parameter von links nach rechts sind die An- der Ebenen, Farbe, Geschwindigkeit und maximale Leistung.

AA. Verarbeitete Framegröße: Zeigt die Abmessungen der aktuellen Da an.
AB. Stückzahl: Zeigt die Anzahl der abgeschlossenen Durchläufe für die aktuelle Datei an.
AC. Systemstatus: Zeigt den aktuellen Status der Maschine an: im Leerlauf, läuft, angehalten oder abgeschlossen. Die Verarbeitungszeit wird rechts angezeigt.
AD. Fortschrittsbalken für die Verarbeitung: Zeigt den Fortschritt der aktuellen Datei an.

Hinweis : Wenn das System im Leerlauf ist oder die Arbeit abgeschl ist, werden alle Schaltflächen verwendet. Benutzer können an Dateien arbeiten, Parameter festlegen, Dateien in der Vorschau anzeigen und vieles mehr. Einige Schaltflächen funktionieren nicht, wenn die Arbeit ausgeführt wird oder angehalten ist (z. B. Ursprung und Frame) .

SAFETY INFORMATION

1. HAFTUNGSAUSSCHLUSS

Ihr Gravierer kann aufgrund von Optionen, Updates usw. leicht von in diesem Handbuch abgebildeten abweichen. Wenn Ihrer Graviermaschine ein veraltetes Handbuch beiliegt oder Sie andere Frag haben, nehmen Sie bitte Kontakt mit uns auf.

2. ALLGEMEINER SICHERHEITSHINWEIS

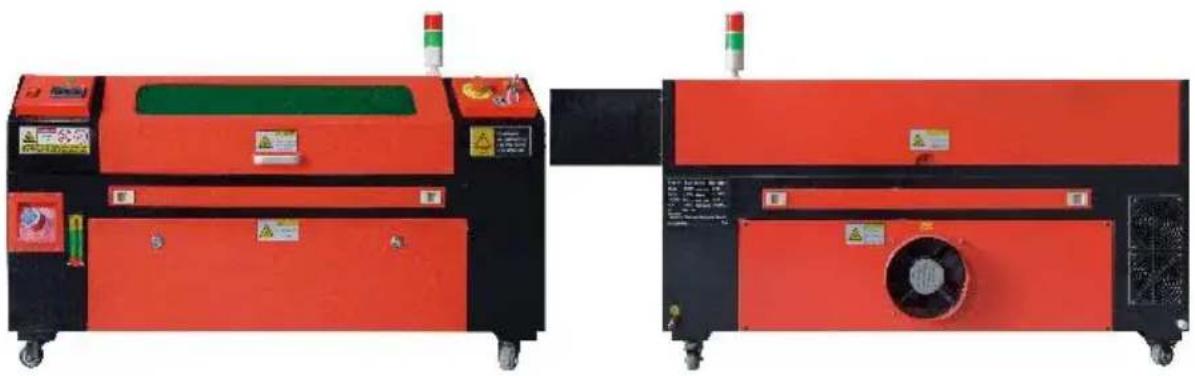

Auf Ihrem Gerät sollte an den folgenden Stellen ein Hinweisschild angebracht sein:

- Wenn eines dieser Schilder fehlt, unleserlich oder beschädigt ist, mus es

Ersetzt.

●Benutzen Sie das Lasergraviergerät nur in Übereinstimmung mit allen geltenden

lokale und nationale Gesetze und Vorschriften.

- Benutzen Sie das Gerät nur gemäß dieser Bedienungsanleitung.

Andere Personen, die dieses Handbuch gelesen und verstanden haben dürfen es installieren, bedienen, warten, reparieren usw. Wenn dieses Gerät an Dritte weitergegeben oder verkauft wird, stellen Sie sicher, dass dieses Handbuch dem Gerät beiliegt.

●Laufen Sie nicht länger als 3,5 Stunden am Stück. Halten Sie mind 30 Minuten zwischen den Anwendungen.

●Lassen Sie das Gerät während des Betriebs nicht unbeaufsichtigt.

Beachten Sie die

Wenn während des Betriebs ein anormaler Betrieb auftritt, schalten die Maschine sofort vollständig aus und wenden Sie sich an unsere Kundendienst oder Ihren Fachreparaturdienst. Stellen Sie erneut sich

dass das Gerät nach jedem Gebrauch vollständig ausgeschaltet ist (auch über den Not-Aus-Schalter).

• Erlauben Sie Minderjährigen, ungeschultem Personal oder Personen m körperlichen oder
  geistige Behinderungen, die ihre Fähigkeit beeinträchtigen würden, dieses Handbuch und die Softwarehandbücher zu befolgen, um diese Gerät zu installieren, zu bedienen, zu warten oder zu reparieren.
• Ungeschultes Personal, das sich in der Nähe der Anlage aufhält Während des Betriebs muss der Benutzer über die Gefahren des Gerätes informiert werden und muss angemessene Anweisungen zur Vermeidung von Verletzungen während der Benutzung erhalten.
• Platzieren Sie Feuerlöscher, Wasserrohre oder andere flammhemmende Systeme in der Nähe, um Unfälle zu vermeiden. Stellen Sie sicher, die Telefonnummer der örtlichen Feuerwehr in der Nähe gut sichtbar angebracht ist. Unterbrechen Sie im Brandfall die Stromzufuhr, bevor Sie die Flammen löschen. Machen Sie sich vor der Verwendung mi richtigen Reichweite des Feuerlöschers vertraut. Achten Sie darauf, d Feuerlöscher nicht zu nahe an der Flamme zu verwenden, da sein Druck eine Gegenreaktion auslösen kann.

3. LASER-SICHERHEITSHINWEISE.

Bei bestimmungsgemäßer Verwendung verfügt das Gerät über ein Lasersystem der Klasse 1, das sowohl für Benutzer als auch für umstehende Personen sicher ist. Unsichtbare Laser, Laserröhren und ihre elektrischen Anschlüsse sind jedoch immer noch sehr gefährlich. Sie können bei unsachgemäßer Verwendung oder Modifikation schwere

Sachschäden und Verletzungen verursachen, einschließlich, beschränkt auf Folgendes:

●Laser können in der Nähe befindliche brennbare Materialien leicht verbrennen.

- Einige Werkstoffe können bei der Verarbeitung Strahlung oder gesundheitsschädliche Gase abgeben.

Wird verarbeitet.

• Direkter Kontakt mit dem Laser kann zu Körperschäden führen, darun auch schwere
  Verbrennungen und irreparable Augenschäden.

- Ändern oder deaktivieren Sie die Sicherheitsfunktionen dieses Geräts nicht.

Modifizieren oder zerlegen Sie den Laser nicht und verwenden Sie Laser nicht, wenn er von jemand anderem als einem geschulten un qualifizierten Fachmann modifiziert oder zerlegt wurde. Die Verwendur von angepassten, modifizierten oder anderweitig inkompatible Ausrüstung.

- Lassen Sie während des Betriebs niemals Teile des Gehäuses geöffr es sei denn,

(erforderlich) durch Türen. Stören Sie niemals den Laserstrahl, platzieren Sie während des Betriebs keine Körperteile auf irgendeiner Teil des Laserpfads und versuchen Sie niemals, den Laser direkt zu beobachten. Wenn Sie eine Durchgangstür verwenden oder auf ander Weise dem Risiko einer Exposition gegenüber einem Laserstrahl ausgesetzt sind, ergreifen Sie Maßnahmen, um sich vor potenziell reflektierten Laserstrahlen zu schützen, einschließlich der Verwendung persönlicher Schutzausrüstung, wie z. B. speziell entwickelter Schutzbrillen, um Gravierer mit einer optischen Dichte (OD) von 5+ bestimmte Wellenlängen von Lasern zu filtern.

- Während des Betriebs nicht in den Laserstrahl starren oder andere Personen in ihn starren lassen

kontinuierlich, auch wenn der Deckel geschlossen ist und/oder eine Schutzbrille getragen wird.

- Benutzen Sie die Graviermaschine nur, wenn die automatische Abschaltfunktion aktiviert ist.

einwandfrei funktioniert. Wenn Sie diesen Graveur zum ersten Mal erhalten, Sollten Sie später Probleme feststellen, testen Sie es, bevo Sie weitere Arbeiten durchführen (siehe unten). Wenn die Schließung nicht erfolgt, verwenden Sie es nicht weiter. Schalten Sie das Gerät

und wenden Sie sich an den Kundendienst oder den Reparaturdiens Deaktivieren Sie diese Schließungen niemals.

- Wenn die Wasserkühlung nicht richtig funktioniert, verwenden Sie dies Laser nicht

Gravierer unter keinen Umständen. Aktivieren Sie immer das

Wasserkühlsystem und vergewissern Sie sich visuell, dass das Wass durch das gesamte System fließt, bevor Sie die Laserröhre einschalt Verwenden Sie kein Eiswasser oder Wasser mit einer Temperatur ül 38 °C (100 °F). Die besten Ergebnisse erzielen Sie, wenn die Temperatur zwischen 15 und 21 °C (60–70 °F) liegt.

●Verwenden Sie kein herkömmliches Kühlmittel oder Frostschutzmittel in Kühlwasser, da diese

hinterlassen korrosive Rückstände und verfestigen sich in Schläuchen und Rohren, was zu Ausfällen oder sogar Explosionen führen kann. Verwenden Sie spezielle lasersichere Formulierungen oder verwenden und lagern Sie Ihren Gravierer in einem klimatisierten Bereich.

- Lassen Sie keine potenziell entflammbaren, entzündlichen, explosiven oder ätzenden

Materialien in der Nähe, um sie direkten oder reflektierten Laserstrah auszusetzen.

●Verwenden oder platzieren Sie keine empfindlichen EMI-Geräte in der Nähe. Stellen Sie sicher, dass die

Der Bereich um den Laser herum ist bei jedem Einsatz frei von stelektromagnetischen Störungen.

- Benutzen Sie die Maschine ausschließlich zur Bearbeitung der in der Abschnitt Materialsicherheit in diesem Handbuch. Die Lasereinrichtung und der Gravurvorgang müssen entsprechend dem jeweiligen Material angepasst werden.

- Stellen Sie sicher, dass der Bereich frei von anderen Luftschadstoffe da diese eine

ähnliche Gefahr der Reflexion, Verbrennung usw.

1. HINWEISE ZUR ELEKTRISCHEN SICHERHEIT.

●Verwenden Sie dieses Gerät nur mit einem kompatiblen und stabilen Netzteil mit einem

Spannungsschwankungen von weniger als 10 % .

●Schließen Sie keine anderen Geräte an die gleiche Sicherung an wi Lasersystem.

benötigt die volle Stromstärke. Nicht mit Standard-Verlängerungskabeln oder Mehrfachsteckdosen verwenden. Es dürfen nur

Überspannungsschutzgeräte mit einer Belastbarkeit von mehr als 2000 J verwendet werden.

●Schalten Sie das Gerät nur ein, wenn es gut geerdet ist, entweder eine feste

Anschluss an eine 3-polige Buchse oder über ein spezielles Erdungskabel, das sicher mit dem richtigen Steckplatz am Gehäuse verbunden ist. Nicht mit einem ungeerdeten 3-auf-2-poligen Adapter verwenden. Die Erdung des Geräts sollte regelmäßig auf Beschädigungen oder lose Verbindungen überprüft werden.

●Daher sollte der Bereich um dieses Lasergravurgerät trocken, gut belüftet und umweltkontrolliert, um die Umgebungstemperatur zwischen 5 und 35 °C (40–95 °F) zu halten. besten Ergebnisse erzielen Sie, wenn die Temperatur bei 25 °C (75 oder niedriger liegt. Die Umgebungsfeuchtigkeit sollte 70 % nicht überschreiten.

- Wenn die Pumpe an die Stromquelle angeschlossen ist, berühren Sie

nicht.

Pumpe oder dem Wasser, in dem sie eingetaucht ist. Tauchen Sie Wasser, bevor Sie sie an eine Stromquelle anschließen und trennen sie von der Stromversorgung, bevor Sie sie herausnehmen.

●Einstellungen, Wartung und Reparaturen der elektrischen Komponenten von

Dieses Gerät darf nur von geschultem und qualifiziertem Fachpersona verwendet werden, um Feuer und andere Störungen, einschließlich möglicher Strahlenbelastung durch Schäden an Laserkomponenten, zu vermeiden. Da das Testen der elektrischen Komponenten dieses Markierungssystems spezielle Techniken erfordert, wird empfohlen, dass solche Tests nur von Herstellern, Verkäufern oder Reparaturdiensten durchgeführt werden.

- Sofern nicht anders angegeben, dürfen Sie das Gerät nur einstellen, warten und reparieren

wenn es ausgeschaltet, von der Stromversorgung getrennt und vollständig abgekühlt ist.

5. MATERIALSICHERHEITSHINWEISE.

- Es liegt in der Verantwortung des Benutzers dieser Lasergravurmaschine,

Stellen Sie sicher, dass das zu verarbeitende Material der Hitze des Lasers standhält und keine Emissionen oder Nebenprodukte erzeugt, die für Personen in der Nähe schädlich sind oder gegen lokale oder nationale Gesetze oder Vorschriften verstoßen. Verwenden Sie dieses Gerät insbesondere unter keinen Umständen zum Verarbeiten von Polyvinylchlorid (PVC), Teflon oder anderen halogenhaltigen Materialier

- Es liegt in der Verantwortung des Benutzers dieser Lasergravurmaschine,

Stellen Sie sicher, dass alle während des Betriebs anwesenden Personen über ausreichende persönliche Schutzausrüstung verfügen, um Verletzungen durch Emissionen und Nebenprodukte des zu

verarbeitenden Materials zu vermeiden. Zusätzlich zu den oben genannten Laserschutzbrillen können Schutzbrillen, Masken oder Atemschutzmasken, Handschuhe und andere schützende Oberbekleidung erforderlich sein.

- Wenn die Absauganlage nicht ordnungsgemäß funktioniert, verwenden Sie diesen Laser nicht

Graviermaschine unter keinen Umständen. Stellen Sie immer sicher, dass der Abluftventilator Staub und Gase aus dem Gravierprozess gemäß allen geltenden lokalen und nationalen Gesetzen und Vorschriften absaugen kann. Wenn der Abluftventilator oder das Abluftrohr ausfällt, stellen Sie die Verwendung sofort ein.

- Besondere Vorsicht ist beim Umgang mit leitfähigen Materialien gebot Materialien, da die Ansammlung von Staub und Umgebungspartikeln elektrische Komponenten beschädigen, Kurzschlüsse verursachen oder andere Auswirkungen, einschließlich reflektierter Laserstrahlung, haben kann.

- Diese Maschine kann sicher mit den folgenden Materialien verwendet werden:

1. Kunststoffe .

• Acrylnitril-Butadien-Styrol (ABS)

• Nylon (Polyamid, PA usw.)

• Polyethylen
• Polyethylen hoher Dichte (Polyethylen hoher Dichte, Polyethylen usw.)
• Biaxial orientiertes Polyethylenterephthalat (BoPET, Polyester, Polyester usw.)
  • Polyethylenterephthalat (PETG, PET-G usw.)
  • Polyimid (PI, Kapton usw.)
• Polymethylmethacrylat (PMMA, Acryl, Plexiglas, Fluorit usw.)
  • Polyoxymethylen (POM, Acetal, DL usw.)
  • Polypropylen (PP usw.)
• Styrol

2. Sonstiges.

- Karton

• Keramik, einschließlich Besteck, Fliesen usw.
• Glas
• Leder
• Papier und Karton

- Gummi

- Stein, einschließlich Marmor, Granit usw.

- Textilien, einschließlich Baumwolle, Wildleder, Filz, Hanf usw.

- Holz, einschließlich Kork, MDF, Sperrholz, Balsaholz, Birke, Kirsche, Eiche, Pappel usw.

Hinweis : Hier finden Sie die empfohlenen Parameter für die am häufigsten verwendeten Gravurmaterialien.

- Dieses Gerät kann nicht mit den folgenden Materialien oder mit irgendwelchen Materialien verwendet werden enthält sie:

- Kunstleder mit sechswertigem Chrom (Cr[VI]) aufgrund seiner giftige Dämpfe

- Astat aufgrund seiner giftigen Dämpfe

• Berylliumoxid, aufgrund seiner giftigen Dämpfe

• Brom, aufgrund seiner giftigen Dämpfe

- Chlor, einschließlich Polyvinylbutyral (PVB) und Polyvinylchlorid (PVC Vinyl, Sintra usw.), aufgrund seiner giftigen Dämpfe

- Fluor, einschließlich Teflon (Teflon, Teflon usw.), aufgrund seiner giftigen Dämpfe

• Jod aufgrund seiner giftigen Dämpfe

• Metalle aufgrund ihrer elektrischen Leitfähigkeit und Reflektivität
- Phenolharze, einschließlich verschiedener Formen von Epoxidharzen, da sie giftige Dämpfe erzeugen
- Polycarbonat (PC, Lexan usw.) aufgrund seiner giftigen Dämpfe

Hinweis : Wenn Sie sich hinsichtlich der Sicherheit oder Lasertauglichkeit dieses Geräts nicht sicher sind, lesen Sie bei anderen Materialien die Materialsicherheitsdaten.

Datenblatt (MSDS). Besonderes Augenmerk wird auf Informationen zu Sicherheit, Toxizität, Korrosivität, Reflektivität und Reaktion auf hohe Temperaturen gelegt. Alternativ können Sie sich für weitere Informationen an unsere Supportabteilung wenden.

INSTALLATION

1. INSTALLATIONSÜBERSICHT.

- Ein komplettes Arbeitssystem umfasst den Lasergravurschrank, seine Lüftungsschlitze, alle erforderlichen Verbindungskabel sowie Laser und Zugangsschlüssel. Der Schrank kann das von der mitgelieferten Gravursoftware bereitgestellte Design verwenden, indem er direkt mit Ihrem Computer oder dem Internet verbunden wird. Er kann auch Designs gravieren, die direkt von Flash-Laufwerken geladen werden.

Benutzer können weiteres zusätzliches Zubehör wie Drehachsen nach ihren Anforderungen konfigurieren.

●Verwenden Sie nur die mitgelieferte oder mitgelieferte Hardware, Kabe und Netzteile.

mit diesem Gerät kompatibel. Installation von Geräten Die Verwendur eines für den Gebrauch nicht geeigneten Produkts kann zu Leistungseinbußen, verkürzter Betriebszeit, erhöhten Wartungskosten sowie zu Sach- und Personenschäden führen.

- Bitte beachten Sie die spezifischen Voraussetzungen zur Systeminstallation.

Jeder Kunde muss sich dieser Überlegungen vor der Installation bewusst sein, um die korrekte Einrichtung durchzuführen und eine sichere Laserleistung zu erreichen. Wenn Sie Installationsprobleme od -fragen haben, wenden Sie sich bitte an unsere Techniker und unser Kundensupportteam.

- Alle Zusatzgeräte müssen auf das Hauptgerät abgestimmt sein. Im Zweifelsfall

Bitte wenden Sie sich direkt an den Händler oder Hersteller solcher Geräte.

1. Auswahl des Installationsortes

- Wählen Sie vor der Installation des Graviergeräts den geeigneten Einsatzort aus.

- Stellen Sie sicher, dass es alle in den oben genannten Sicherheitshinweisen beschriebenen Anforderungen erfüllt.

Informationen. Der Standort sollte stabil, eben, trocken und klimatisier sein, um eine Umgebungstemperatur von 5–35 °C und eine Umgebungsfeuchtigkeit von unter 70 % zu gewährleisten. Insbesonder sollten Temperatur und Luftfeuchtigkeit zusammen nicht den Taupunkt erreichen. Es ist auch ratsam, fensterlose Räume zu verwenden oder Jalousien und/oder Vorhänge zu verwenden, um die Exposition gegenüber der potenziellen zusätzlichen Hitze direkter

Sonneneinstrahlung zu vermeiden. Der Standort sollte frei von Staub und anderen Luftverunreinigungen und gut genug belüftet sein, um a

während des Gravurprozesses entstehenden Dämpfe gemäß allen geltenden Gesetzen und Vorschriften zu bewältigen. Je nach zu verarbeitendem Material kann hierfür der Bau eines speziellen Belüftungssystems erforderlich sein. Es sollte von Kindern, brennbarer entzündlichen, explosiven oder ätzenden Materialien sowie empfindlichen EMI-Geräten ferngehalten werden. Das Netzkabel sollte über eine geerdete 3-polige Steckdose an eine kompatible und stabi Stromquelle angeschlossen sein. Es dürfen keine anderen Geräte vorhanden sein, die Strom aus derselben Sicherung ziehen. Feuerlöschgeräte müssen in der Nähe verfügbar sein und die Telefonnummer der örtlichen Feuerwehr muss deutlich sichtbar angebracht sein.

- Es wird dringend empfohlen, eine zusätzliche Bank in der Nähe der Maschine aufzustellen Vermeiden Sie das Platzieren von Gegenständen auf oder direkt neb der Maschine, da dies eine Brand- oder Lasergefahr darstellen können

3. DRAHTERDUNG.

- Das Gerät verwendet einen leistungsstarken Laser. Wie in den Sicherheitsinformationen erwähnt Wie oben beschrieben, weist es extrem hohe Spannungen und potenzielle Gefahren auf, daher muss der Benutzer es fest erden, u statische Aufladung zu vermeiden. Die Verwendung einer standardmäßigen 3-poligen Steckdose bietet ausreichend Erdung. Wenn Sie keinen Zugang zu einer 3-poligen Steckdose haben, müssen Sie ein Erdungskabel verwenden und sicherstellen, dass es richtig angeschlossen ist. Das distale Ende des Kabels sollte sicher an einem mindestens 2,5 Meter tiefen Metallstange oder an zwei separaten Metallstangen befestigt sein, die mindestens 1,5 Meter von der Maschine entfernt in den Boden getrieben wurden.

- Eine schlechte Erdung kann zu Geräteausfällen führen und ein ernste Risiko für Stromschlag. Der Hersteller und/oder Verkäufer haftet nicht für Schäd Unfälle oder Verletzungen, die durch eine schlechte Erdung verursach

werden.

1. Packen Sie die Graviermaschine aus.

- Ihr Gravierer wird in einer Holzkiste mit Zubehör (einschließlich diese Anleitung) im Bereich hinter der vorderen Durchgangstür verpack. Zum Auspacken sollten Sie die Kiste auf einer großzügigen, ebenen Fläche abstellen und planen idealerweise einen Dauerbetrieb der Maschine.

●Schritt 1: Wenn Sie dies noch nicht getan haben, entfernen Sie die vollständig aus um den Graveur herum. Rollen Sie die Maschine dann an ihren Pla

●Schritt 2: Halten Sie die Bremsbeläge an Ort und Stelle, indem Sie Bremsbeläge auf die 2 Vorderräder.

- Schritt 3: Holen Sie den Zugangsschlüssel aus dem Hauptfach an d Vorderseite des Maschine. Entfernen Sie die Zubehörtasche aus dem Bereich hinter vorderen Durchgangstür. Überprüfen Sie, ob Sie alle folgenden Artike erhalten haben: Netzkabel, Erdungskabel, USB- und Ethernet-Kabel, USB-Flash-Laufwerk mit Gravursoftware, Auspuffrohr mit Schlauchschelle, Satz Inbusschlüssel, Acryl-Fokussierwerkzeug, Schlüssel und dieses Handbuch .

- Schritt 4: Überprüfen Sie sorgfältig die Montage des Laserrohrs, die Fenster und der Rest der Maschine. Die Laserröhre ist ein sehr zerbrechliches Objekt und sollte mit Vorsicht und so wenig Stößen möglich behandelt werden.

●Schritt 5: Im Inneren der Haupthalterung, entfernen Sie von der X-A und der Wabentisch.

●Schritt 6: Sie können die Verpackung für zukünftige Rücksendungen aufbewahren. Wenn Sie sie jedoch entsorgen,

Beachten Sie bei der Entsorgung des Produkts oder von Zubehör unbedingt die geltenden Vorschriften zur Abfallentsorgung.

5. HAUPTSTROMANSCHLUSS.

- Überprüfen Sie, dass das Etikett neben der angeschlossenen Steckd an der Maschine mit Ihrer Stromversorgung übereinstimmt. Verbinden Sie ein Ende des Netzkabels mit einer Anschlussbuchse und das andere Ende mit ein Schukosteckdose. Schalten Sie das Gerät auf keinen Fall ein, wenn Spannung nicht übereinstimmt.

●Die Schwankungen entlang der Linie sollten weniger als 10 % betrag Wenn dieser Wert überschritten wird, brennt die Sicherung durch. Sie befinden sich in Anschlussbuchse und sind von außen zugänglich. Schließen Sie dies Gerät auch nicht an ein normales Verlängerungskabel oder eine Steckdosenleiste an. Schließen Sie es direkt an eine geerdete Steckdose an oder verwenden Sie ein Überspannungsschutzgerät mit einer Nennleistung von über 2000 J.

6.WASSERGEKÜHLTE INSTALLATION.

●Die mitgelieferte Wasserpumpe ist entscheidend für die Leistung und Lebensdauer des die Graviermaschine. Wenn ein solcher Laser ohne ein ordnungsgem gewartetes Kühlsystem arbeitet, kann seine Glasröhre aufgrund von Überhitzung explodieren.
- Berühren oder regulieren Sie niemals die Wasserzufuhr der Graviermaschine, während die Pumpe ist eingesteckt.
- Um die Wasserpumpe zu verwenden, füllen Sie einen speziellen Tan mindestens 2 Gallonen (7,5 Liter) destilliertes oder gereinigtes Wasser Dies verringert allmählich (Qualität der Graviermaschine und kann sogar zu gefährlichen Mineralablagerungen führen. Kühlsystem. Aus dem gleichen Grund sollten Sie niemals Allzweck-Frostschutzmittel verwenden. Verwenden Sie benutzerdefinierte lasersichere Formulierungen oder Lagerung Graviermaschinen in klimatisierten Räumen.

Hinweis: Es muss destilliertes oder gereinigtes Wasser hinzugefüg werden, kein Leitungswasser oder Abwasser, da sonst die Lebensdauer des Produkts verkürzt wird.

- Bitte drehen Sie, um die Staubabdeckung des Wassereinlasses zu entfernen, und fügen Sie dann Füllen Sie gereinigtes oder destilliertes Wasser in den Wassereinlass der Graviermaschine. Der grüne Bereich der Wasserstandslinie ist de sichere Wasserstand. Anschließend können Sie die Staubschutzkappe der Wasserdüse füllen und dann die Hauptstromversorgung und den Wasserzirkulationsschalter der Maschine einschalten.

Hinweis: Der Wasserstand sollte nicht zu hoch sein, um ein Überla des Wasserkühlers zu verhindern.

Wasserzulauf

●Vor dem Einschalten des Lasers ist unbedingt eine visuelle Bestätigkeit zu erhalten, dass Wasser durch die Laserröhre fließt.

- Lassen Sie das Wasser im Tank niemals zu heiß werden, um den zu kühlen. Installieren Sie einen Hitzealarm oder überprüfen Sie bei längerem Gebrauch regelmäßig d Wassertemperatur. Wenn das Wasser 38 °C (100 °F) erreicht, ersetzt Sie es durch kühleres Wasser. Während dieses Vorgangs wird der entweder phasenweise ersetzt oder ausgeschaltet: Lassen Sie den Laser niemals ohne konstanten Kühlwasserfluss laufen.

7. ERSTTEST.

●NOTABSCHALTUNG .

Aufgrund der Brandgefahr und anderer Gefahren während des Graviervorgangs verfügt die Graviermaschine über einen großen, leicht

erreichbaren Not-Aus-Schalter in der Nähe des Bedienfelds. Drücken Si ihn, um die Laserröhre sofort anzuhalten.

Wenn Ihr Gravierer eintrifft, ist sein Notstopp gedrückt und muss nach rechts gedreht und nach oben geschwungen werden, damit der Laser funktioniert. Bevor Sie die Maschine für andere Arbeiten verwenden, sollten Sie testen, ob sie ordnungsgemäß funktioniert. Starten Sie das Wasserkühlsystem, legen Sie ein Stück laserfähigen Abfall auf die Arbeitsfläche, schließen Sie den Deckel und drücken Sie PULSE, um Laser zu starten. Drücken Sie

den Not-Aus-Schalter und beobachten Sie, ob der Laser sofort stoppt. Wenn der Laser weiterhin feuert, funktioniert der Not-Aus nicht und m vor der Verwendung des Lasers ersetzt werden. Schalten Sie die Maschine aus und wenden Sie sich an den Kundendienst.

●DECKELVERSCHLUSS (VERRIEGELUNG) .

Aufgrund der Gefahr von Erblindung, Verbrennungen und anderen Verletzungen durch direkte Einwirkung des unsichtbaren Gravierstrahls is das Gerät schaltet den Laser außerdem automatisch ab, wenn während des Betrie die Schutzabdeckung angehoben wird.

Nachdem Sie sichergestellt haben, dass der Not-Aus-Schalter ordnungsgemäß funktioniert, sollten Sie auch testen, ob der Deckelverschluss ordnungsgemäß funktioniert, bevor Sie weitere Arbeiten an der Maschine durchführen. Starten Sie das Wasserkühlsystem, leger Sie ein Stück laserbaren Abfall auf das Arbeitsbett, schließen Sie den Deckel und drücken Sie PULSE, um den Laser auszulösen. Lassen S den Knopf los. Achten Sie darauf, sich nicht möglichen reflektierten Laserstrahlen auszusetzen oder von ihnen getroffen zu werden, öffnen den Deckel so wenig wie möglich und versuchen Sie erneut, den Las auszulösen.

Hinweis: Wenn der Laser ausgestrahlt wird, funktioniert die automatische

Abschaltung nicht und muss vor der Verwendung des Gravierers repariert werden. Schalten Sie die Maschine aus und wenden Sie sich an den Kundendienst.

●WASSERABSCHALTUNG.

Aufgrund der Gefahren, die von ungekühlten Laserröhren ausgehen, schalte der Graveur den Laser außerdem automatisch ab, wenn die Wasserkühlung ausfällt.

Nachdem Sie sichergestellt haben, dass sowohl der Not-Aus-Schalter als auch der Deckelschutz ordnungsgemäß funktionieren, sollten Sie auch teste ob die Wasserabschaltung ordnungsgemäß funktioniert, bevor Sie andere Arbeiten an der Maschine durchführen. Starten Sie das Wasserkühlsystem, legen Sie ein Stück laserfähigen Abfall auf das Arbeitsbett, schließen Sie Deckel und drücken Sie PULSE, um den Laser auszulösen. Lassen Sie d Taste los. Unterbrechen Sie den Wasserfluss, indem Sie zwei Schläuche aufrollen oder zusammenbinden. Achten Sie darauf, den Schlauch selbst während dieses Vorgangs nicht zu beschädigen. Versuchen Sie erneut, der Laser auszulösen. Wenn der Laser emittiert, funktioniert die automatische Abschaltung nicht und muss repariert werden, bevor der Gravierer verwend wird. Schalten Sie die Maschine aus und wenden Sie sich an den Kundendienst. Wenn der Laser nicht emittiert, funktioniert die automatische Abschaltung einwandfrei; lösen Sie einfach beide Schläuche, um die Wasserzirkulation wieder zu starten, und fahren Sie mit der Einrichtung de Gravierers fort.

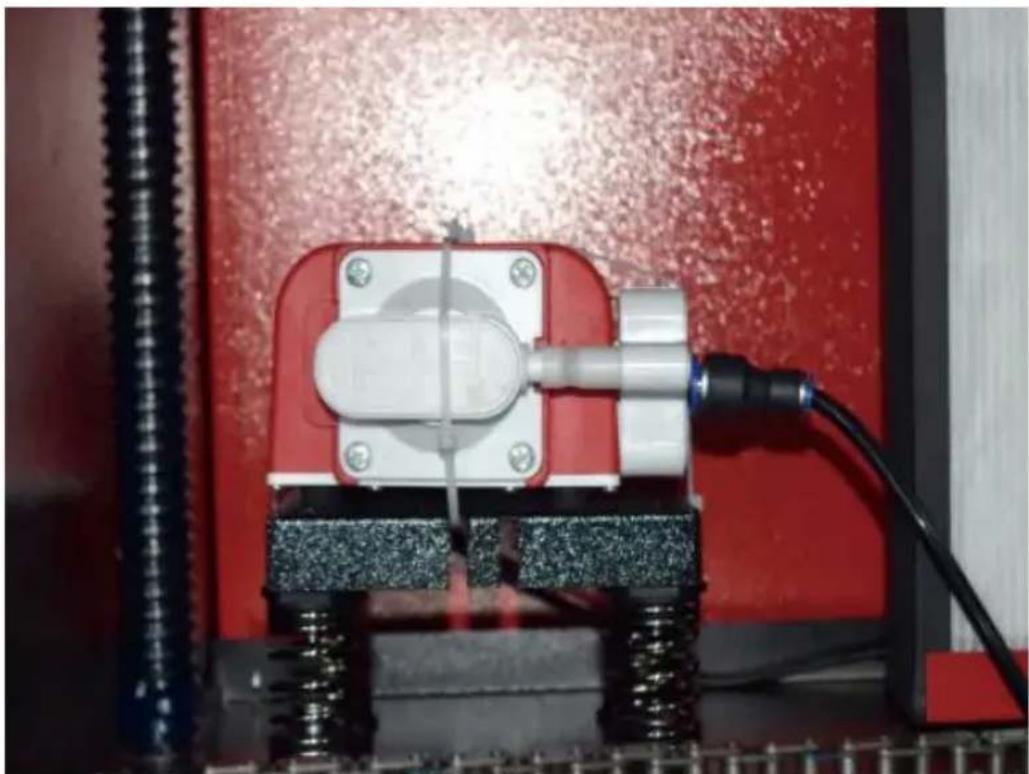

●KALIBRIERUNG DES LASERWEGES.

Obwohl unser Werk Ihr gesamtes System während der Montage kalibriert, kann es sein, dass die Laserröhre, die Fokussierlinse und/oder ein oder mehrere Spiegel während des Transports aus der Ausrichtung geraten. Dal wird empfohlen, dass Sie beim Einrichten Ihrer Maschine einen optischen Ausrichtungstest durchführen. Eine Schritt-für-Schritt-Anleitung finden Sie im Abschnitt „Wartung“ weiter unten.

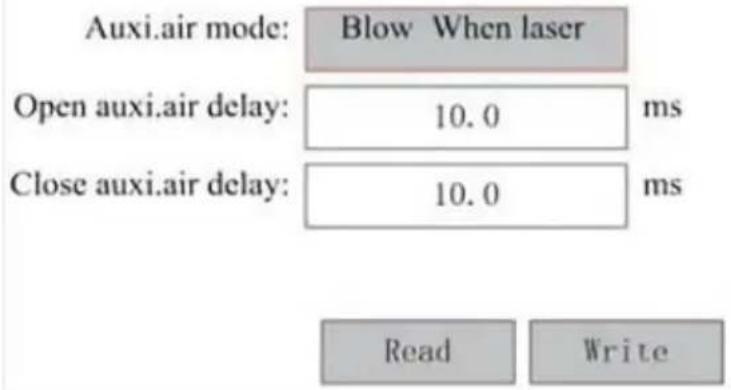

● LUFTUNTERSTÜTZT .

Ihre Lufthilfsausrüstung sollte vorinstalliert und ordnungsgemäß verdrahtet sein.

Überprüfen Sie, ob es richtig konfiguriert und angeschlossen ist, wie im B gezeigt. Wenn

Wenn Rohre oder Kabel neu angeschlossen werden müssen, schalten Sie Maschine vollständig aus (durch Drücken des Not-Aus-Schalters), bevor Sie Einstellungen an der Ausrüstung vornehmen.

Zu Ihrer eigenen Sicherheit und der Sicherheit von Passanten kann diese Graviermaschine mit dem mitgelieferten Schlüssel verschlossen werden. Es wird empfohlen, den Computer zwischen den Sitzungen damit zu sperren, um unbefugte Aktionen auf Ihrem Computer zu verhindern.

OPERATION

1. FUNKTIONSÜBERSICHT.

• Betreiben Sie diesen Lasergravierer nur, indem Sie alle Anweisungen in diesem Handbuch. Die Nichtbeachtung der hierin aufgeführten Richtlinien kann zu Sachschäden und Verletzungen führen.
• In diesem Abschnitt werden nur einige der Optionen und Funktionen beschrieben, die das Betriebssoftware. Bevor Sie die Maschine in Betrieb nehmen, stellen Sie sicher, dass Sie das gesamte Handbuch (insbesondere die oben aufgeführten Sicherheitsinformationen) sowie alle Warnhinweise auf der Maschine selbst gelesen haben.

2. ALLGEMEINE BEDIENUNGSANLEITUNG.

●Schritt 1. Erstellen Sie das Design, das Sie gravieren möchten. Sie können dies direkt im Graviersoftware oder eine beliebige
●Schritt 2. Bitte schließen Sie die Begleitgeräte und Werkzeuge an das Produkt a

und

Schließen Sie das Netzteil an. Sie können das Video auf der CD/dem USB-Stick einsehen. Füllen Sie den Wassereinlass mit gereinigtem oder destilliertem Wasser für die eingebaute Wasserzirkulation. Der Wasserstand muss bis zur grünen Wasserstands-Sicherheitslinie reichen. Hinweis: (Der Wasserstand sollte nicht zu hoch sein, damit er nicht überläuft).

- Schritt 3. Bitte entfernen Sie das Rauchrohr. Ein Ende des Rauchrohrs ist verbunden an den Rauchabzugsanschluss des Geräts und das andere Ende an ein Außen- oder Zusatzrauchabzugsgerät angeschlossen. Hinweis: (Bitte verwenden Sie eine Rohrschelle, um die Verbindung zu sichern und ein Herunterfallen zu verhindern.)

- Schritt 4. Ziehen Sie den Not-Aus-Schalter nach oben und verwenden Sie die Tasten auf der Vorderseite des das Gehäuse, um das Bedienfeld der Graviermaschine zu öffnen. Laden Sie das Design Ihrer Wahl direkt von einem USB-Stick oder über die Verbindung eines Computers auf den Gravierer.

- Schritt 5. Öffnen Sie die Abdeckung des Graviergeräts, prüfen Sie, ob die Luftunterstützung ordnungsgemäß funktioniert, und Passen Sie den Tisch bei Bedarf an. Für die meisten Anwendungen werden Zellenbetten empfohlen. Das Bett kann mithilfe der Z-Achsensteuerung an der Vorderseite des Schranks angehoben oder abgesenkt werden, um eine Vielzahl von Materialien unterschiedlicher Dicke aufzunehmen.

- Schritt 6. Legen Sie die Materialprobe auf die Werkbank. Die Standardposition befindet sich in die obere linke Ecke des Tisches. Dies kann geändert werden, indem Sie die Position Ihres Designs oder des Ursprungs des Gravierers mithilfe des Bedienfelds oder der Gravursoftware verschieben. Um größere Materialien zu handhaben,

können Sie die vordere oder hintere Durchgangstür oder beide gleichzeitig öffnen. Wenn der Laser aktiv ist, führen Sie außer dem Material nichts anderes durch eine Durchgangstür in die Arbeitsfläche ein. Achten Sie besonders auf Dämpfe und Staub, die durch diese Türen freigesetzt werden können. Stellen Sie sicher, dass Ih Belüftungssystem robust genug ist, um alle Nebenprodukte aufzunehmen, oder tragen Sie die notwendige PSA, um die Gesundheit der Benutzer und Passanten zu gewährleisten.

- Schritt 7. Fokussieren Sie den Laser, indem Sie das Acryl-Fokussierwerkzeug auf das Material legen und heben Sie den Tisch vorsichtig an. Der Laserkopf sollte die Oberseite des Acrylwerkzeugs kaum berühren, ohne Druck auszuüben, um sicherzustellen, dass der Gravurabstand korrekt ist. (Versuchen Sie auch hier nie, ohne Material auf der Werkbank zu stehen.) Der Laser ist auf jeden Fall fokussiert. Schließen Sie den Deckel.

●Schritt 8. Passen Sie den Kontrast und die Gravurtiefe Ihres Designs an, indem Sie Parameter in der Graviersoftware oder direkt über das Bedienfeld. Wenn Ihre Gravuranweisungen geben die Leistungseinstellung in Milliampere an. Verwenden Sie die folgenden Umrechnungstabelle zum Finden der passenden Leistungseinstellung:

right	20%	30%	40%	50%	70%	80%	90%	99%
current	4ma	4ma	7ma	9ma	14ma	16ma	18ma	19ma

Der Mindestschwellenwert beträgt 10 %. Bei einer Einstellung unter dieser Einstellung wird kein Laserlicht abgegeben. Es wird nicht empfohlen, die Laserröhre bei voller Belastung zu verwenden, insbesondere über längere Zeiträume. Die

empfohlene Maximalleistung beträgt 70 %, da eine längere Verwendung über diesen Wert hinaus die Lebensdauer des Lasers verkürzt. Um die Gravurtiefe zu erhöhen, erhöhen Sie die Energie pro Flächeneinheit, indem Sie die Leistung des Lasers oder die Anzahl der Ringe erhöhen oder den Geschwindigkeitsparameter verringern. Eine zu tiefe Gravur kann jedoch die Bildqualität verschlechtern, insbesondere bei Beschichtungsmaterialien.

Wenn Sie mit neuen Materialien arbeiten, sollten Sie immer am unteren Ende Ihrer möglichen Einstellungen beginnen. Wenn der Effekt nicht stark genug ist, kann er immer mehr als einmal Führen Sie die Designschleife erneut aus, oder führen Sie sie mit leistungsstärkeren Einstellungen erneut aus, bis Sie den gewünschten Effekt erzielen.

Die Auflösung sollte im Allgemeinen auf 500 Punkte pro Zoll eingestellt werden. In einigen Fällen kann eine Verringerung der Bildauflösung hilfreich sein, um das Einbrennen und Erhöhen Sie die Energie der Impulse und verbessern Sie so die Qualität der erzeugten Bilder bei bestimmten Materialien, beispielsweise bestimmten Kunststoffen.

●Schritt 9. Öffnen Sie das Laserrohr durch Einstecken und Drehen des Laserschlüssels. Um die
Um die Gefahr eines Stromschlags zu vermeiden, versuchen Sie, den Gravierer nach dem Öffnen der Laserröhre immer nur mit einer Hand zu berühren.

- Schritt 10. Drücken Sie die Taste „Ausführen“, um die Gravur Ihres Designs anzuhalten.

Tragen Sie eine Schutzbrille und starren Sie nicht ununterbrochen in den aktiven Laser. Achten Sie jedoch auf mögliche Gefahren wie Funken oder Feuer und seien Sie darauf vorbereitet, Brände bei Bedarf schnell zu löschen.

●Schritt 11. Sobald der Laser stoppt, überprüfen Sie die Qualität des ersten Durchgangs und passen Sie den Laser an

Parameter im Bedienfeld oder in der Software nach Bedarf anpassen, um den gewünschten Effekt zu erzielen. Überprüfen Sie während wiederholter Gravur- und Schneidvorgänge regelmäßig den Tank der Pumpe, um die Wassertemperatur unter 38 °C (100 °F) zu halten. Wenn diese Temperatur erreicht ist, beenden Sie

die Arbeit und lassen Sie den Gravierer abkühlen, bevor Sie ihn weiter verwenden.

●Schritt 12. Wenn Sie mit dem Gravieren fertig sind, schließen Sie die Graviersoftware und schalten Sie
die Maschine in der folgenden Reihenfolge: Laserleistung, Bedienfeld, ggf.
Belüftung, Wasserkühlung und Notausschalter. Entfernen Sie den Laserschlüssel vom Bedienfeld.

●Schritt 13. Reinigen Sie die Bank vollständig und entfernen Sie sämtliche Rückstände aus der unteren Halterung.

3.SPEZIFISCHE MATERIALBESCHREIBUNGEN.

Die folgenden Anweisungen sind Empfehlungen, die dabei helfen können, sicher mit einer Vielzahl von Materialien zu arbeiten. Benutzer sollten sich über die Sicherheits- und Gravuranforderungen für ihre spezifischen Materialien informieren, um das Risiko potenzieller Probleme wie Feuer, gefährlichen Staub, ätzende und giftige Dämpfe zu vermeiden. Sobald Sie wissen, dass das Produkt sicher ist oder die richtig Schutzausrüstung vorhanden ist, kann es hilfreich sein, eine Testmatrix aus kleinen Kästchen zu gravieren, die mit verschiedenen Geschwindigkeiten und Leistungseinstellungen hergestellt wurden, um die idealen Einstellungen für Ihr Design zu ermitteln. Oder beginnen Sie mit geringem Stromverbrauch und schneller Einrichtung und wiederholen Sie das Design so oft wie nötig, wobei Sie die Laserintensität schrittweise erhöhen.

●KERAMIK.

Beim Gravieren von Keramik wird im Allgemeinen mittlere bis hohe Leistung verwendet. Die Verwendung mehrerer Schaltkreise anstelle von höherer Leistung und niedrigerer Geschwindigkeit kann dazu beitragen, Materialbrüche während des Arbeitsprozesses zu vermeiden. Beachten Sie die Gesundheitsrisiken, die durch Staub beim Gravieren von Keramik entstehen, insbesondere bei sich wiederholenden industriellen Anwendungen. Je nach Material und Arbeitsbelastung kann ein Ventilator oder sogar ein komplettes Belüftungssystem erforderlich sein, um das Problem zu lösen. Ebenso müssen Bediener und andere Personen im Arbeitsbereich

möglicherweise Atemschutzmasken wie Masken und Atemschutzgeräte verwenden.

●STEIN .

Beim Schnitzen aller Arten von Steinen werden im Allgemeinen mittlere Leistung und mittlere bis hohe Geschwindigkeiten verwendet. Wie bei Keramik und Glas sollten Sie auf den entstehenden Staub achten (insbesondere bei sich wiederholenden industriellen Anwendungen) und ähnliche Maßnahmen ergreifen, um Sorgen Sie für die Sicherheit der Benutzer und anderer Personen im Arbeitsbereich.

- TEXTILIEN .

Beim Schnitzen von Textilien wie Stoff und Wolle wird häufig eine geringe Leistung und eine hohe Geschwindigkeit verwendet. Wie bei Leder muss besonders auf die Möglichkeit von Feuer und Staub geachtet werden.

●GLAS .

Beim Gravieren von Glas werden im Allgemeinen hohe Leistung und niedrige Geschwindigkeit verwendet. Wie bei Keramik wäre es hilfreich, mehrere Zyklen mit einer niedrigeren Einstellung durchzuführen, um Risse zu vermeiden. Beim Gravieren von Glas und Kohlenstofffasern muss darauf geachtet werden, dass keine Einstellungen kombiniert werden, die eine Laserintensität erzeugen, die ausreicht, um die strukturelle Integrität der Fasern ihrer Komponenten zu zerstören, was zu verschwommenen Markierungen führen würde. Persönliche Schutzausrüstung sollte getragen werden, um zu vermeiden, dass Augen, Nase, Mund und Haut durch die Verwendung jeglicher Art von Materialien dem Staub ausgesetzt werden, insbesondere bei sich wiederholenden industriellen Anwendungen. Kleidung, die bei der Arbeit mit Glasfaser getragen wird, sollte anschließend separat gewaschen werden.

●LEDER.

Beim Gravieren von Glas werden im Allgemeinen hohe Leistung und niedrige Geschwindigkeit verwendet. Wie bei Keramik wäre es hilfreich, mehrere Zyklen mit einer niedrigeren Einstellung durchzuführen, um Risse zu vermeiden. Beim Gravieren

von Glas und Kohlenstofffasern muss darauf geachtet werden, dass keine Einstellungen kombiniert werden, die eine Laserintensität erzeugen, die ausreicht, um die strukturelle Integrität der Fasern ihrer Komponenten zu zerstören, was zu verschwommenen Markierungen führen würde. Persönliche Schutzausrüstung sollte getragen werden, um zu vermeiden, dass Augen, Nase, Mund und Haut durch die Verwendung jeglicher Art von Materialien dem Staub ausgesetzt werden, insbesondere bei sich wiederholenden industriellen Anwendungen. Kleidung, die bei der Arbeit mit Glasfaser getragen wird, sollte anschließend separat gewaschen werden.

METALL.

CO2-Lasergravurmaschinen sollten nicht zum Markieren, Gravieren oder Schneiden von Metall verwendet werden. Sie eignen sich am besten zum Bearbeiten von Beschichtungen, die auf Metallsubstrate aufgetragen wurden. Dabei muss darauf geachtet werden, dass nicht versucht wird, das darunterliegende Metall selbst zu bearbeiten. Es sind verschiedene Beschichtungen speziell für die CO2-Gravur erhältlich. Benutzer sollten die bereitgestellten Anweisungen befolgen, da die Parameter je nach Produkt und Metall variieren. Im Allgemeinen sollte die Arbeit an der Aluminiumbeschichtung bei geringerer Leistung schneller erledigt werden, während die Arbeit an der Stahlbeschichtung bei höherer Leistung langsamer erledigt werden kann.

●KUNSTSTOFFE.

Der zum Gravieren verwendete Kunststoff ist in vielen verschiedenen Farben und Stärken sowie in vielen verschiedenen Beschichtungen und

Oberflächenausführungen erhältlich. Die meisten verfügbaren Kunststoffe lassen sich gut mit Lasern gravieren und schneiden. Kunststoffe mit mikroporösen Oberflächen scheinen die besten Ergebnisse zu liefern, da weniger Oberflächenmaterial entfernt werden muss. Beim Gravieren von Kunststoffen werden im Allgemeinen

Einstellungen mit niedriger Leistung und hoher Geschwindigkeit verwendet. Beim Markieren und Gravieren mit zu hoher Leistung oder zu niedriger Geschwindigkeit kann sich zu viel Energie am Kontaktpunkt konzentrieren, wodurch der Kunststoff schmilzt. Dies kann unter anderem dazu führen, dass

führen zu schlechter Schnitzqualität, giftigen Dämpfen und sogar Bränden. Gravuren

mit hoher Auflösung können das gleiche Problem verursachen, daher sollten für die meisten Kunststoffe Designs mit niedriger bis mittlerer Auflösung bevorzugt werden.

●GUMMI.

Die verschiedenen Zusammensetzungen und Dichten des Gummis führen zu leicht unterschiedlichen Gravurtiefen. Es wird dringend empfohlen, Proben von spezifischem Gummi zu testen, um optimale Ergebnisse zu erzielen. Beim Gravieren von Gummi wird häufig eine konstante Hochleistungseinstellung verwendet und der Effekt wird durch Variation der Lasergeschwindigkeit erzeugt.

Mikrozellgummimaterialien erfordern viel höhere Geschwindigkeiten als Standardgummi. Beim Gravieren jeglicher Art von Gummi entsteht viel Staub und Gase. Je nach Arbeitsbelastung kann zur Lösung des Problems eine Atemschutzmaske und/oder ein komplettes Belüftungssystem erforderlich sein.

●PAPIER UND KARTON.

Beim Gravieren verschiedener Papierprodukte werden im Allgemeinen niedrige bis mittlere Leistung und hohe Geschwindigkeiten verwendet. Testen Sie Proben pro Charge, da nur kleine Parameterunterschiede den Effekt von zu hellem Material vom Effekt des Durchbrennens des Substrats unterscheiden können. Wie bei Leder wird besonderes Augenmerk auf die Brandgefahr sowie auf Staub gelegt, der bei wiederholten Anwendungen entsteht.

●HOLZ.

Wie bei Gummi gibt es auch bei Holz viele verschiedene Arten. Um optimale Ergebnisse zu erzielen, müssen Sie Ihr spezifisches Material testen. Im Allgemeinen sind Holzschnitzereien mit gleichmäßiger Maserung und Farbe gleichmäßiger. Astförmiges Holz erzeugt einen ungleichmäßigen Effekt, während Harzholz einen stärkeren Kantenkontrast erzeugt. Einige Weichhölzer wie Balsa, Kork und Kiefer

lassen sich bei niedriger oder mittlerer Leistungseinstellung und hoher Geschwindigkeit gut schnitzen (wenn auch mit geringem Kontrast). Andere Holzarten wie Tanne können durch ungleichmäßige Fasern beeinträchtigt werden und führen unabhängig von der Vorgehensweise häufig zu schlechten Ergebnissen. Harthölzer wie Kirsche und Eiche lassen sich bei hoher Leistungseinstellung und niedriger Geschwindigkeit gut schnitzen. Kunstholzprodukte können sich von Marke zu Marke unterscheiden, hauptsächlich aufgrund ihrer Leimzusammensetzung und -menge. MDF funktioniert gut, erzeugt beim Schneiden jedoch dunkle Kanten.

Neben der Brandgefahr jedes Holzprodukts ist auch der Rauch von Leim, der in Sperrholz und anderen künstlichen Holzarten verwendet wird, besonders zu beachten. Manche davon sind zu gefährlich, um sie überhaupt zu verwenden, während andere eine sorgfältige Belüftung und wiederholte industrielle Anwendungen mit atmungsaktiver PSA erfordern. Auch die Toxizität von Holz sollte überprüft werden, da Staub von einigen natürlichen Hölzern, darunter Oleander und Eibe, ebenfalls Übelkeit und Herzprobleme verursachen kann.

●Siehe Nutzungsdaten.

Es wird empfohlen, die Leistung auf 80 einzustellen

Material

Dicke

50 W

60 W

80 W

100 W

130 W

150 W

Schne Ilste Geschwindigkeit

Optim ale Geschwindigkeit

Schne Ilste Geschwindigkeit

Optim ale Geschwindigkeit

Schne Ilste Geschwindigkeit

Optim ale Geschwindigkeit

Schne Ilste Geschwindigkeit

Optim ale Geschwindigkeit

Schnel Iste Geschwindigkeit

Optim ale Geschwindigkeit

Schne Ilste Geschwindigkeit

Optim ale Geschwindigkeit

Acrylsäure

3 mm

15/S

10 Sekunden

20er Jahre

15 Sekunden

25 /S

20/S

30er Jahre

25S

35/S

30S

40/S

35S

5 mm

8S

5S

10S

7/S

12/S

8S

15/S

10S

17/S

12/S

21/S

15/S

8mm

4S

2S

5S

3/S

9/S

5S

10S

6S

12/S

8S

15S

10S

10mm

4S

2/S

6/S

3S

7/S

4S

8/S

5S

11/S

7S

15 mm

3/S

1S

4S

2S

5/S

3S

7/S

4S

20 mm

3/S

1/S

4S

1,5 / S

25 mm

30 mm

Laserleistung 9,0 % : Beim Acrylschneiden sollte auf die Luftstromkontrolle geachtet werden . Die Oberfläche des angeblasenen Materials sollte klein oder seitlich sein , um die Glätte des Acryls zu gewährleisten . Die Acryloberfläche sollte über eine Luftzirkulation verfügen , um Feuer zu vermeiden .

Acryl

3mm

9/S

7/S

15/S

12S

20/S

15S

23S

18/S

25/S

20er Jahre

30S

25/S

5mm

5/S

3S

10S

8/S

13/S

10S

15S

13/5

18/S

15/S

21/S

18/S

10mm

5/S

3S

7/S

5S

9S

6S

12S

9/S

15 mm

4S

3/S

7/S

5/S

Laserleistung 9 0 % : Beim Holzschneiden wird hauptsächlich der Luftstrom gesteuert. Je größer der Luftstrom, desto schneller ist die Schnittgeschwindigkeit.

aus PVC

2 mm

35/S

32/S

50er Jahre

45S

60/S

58/S

70er Jahre

68/S

80/S

78/S

90er Jahre

88/S

3 mm

30/S

27S

40/S

38S

50/S

48/S

60er Jahre

58/S

Betriebssystem

68/S

80er Jahre

7a/S

4 mm

25/S

20er Jahre

35/S

30er Jahre

45/S

40er Jahre

55S

50/S

65/S

63/S

75S

7/S

Tuch

ein Bett

40/S

38/S

60/S

58S

100/S

98/S

200S

195S

300/S

295/S

400S

395S

Leder

ein Bett

15/S

12/S

20/S

17/S

25/S

20/S

30er Jahre

25/S

40/S

35/S

45S

40/S

Es wird empfohlen, eine Fokussierlinse mit einer Brennweite von 50,8 zu verwenden, mit einer Laserröhre von 60W einem kleinen

Menge des Luftkompressors, es wird empfohlen, bei 50–70 % Leistung zu reduzieren.

Papier

mon cta y er

80/S

40er Jahre

120S

40er Jahre

150/ S

40/S

250S

40/S

350/S

40/S

450S

40/S

B I -c ol oder stab

2 mm

15/S

13S

25S

20er Jahre

36/S

30er Jahre

40er Jahre

35/S

45S

40er Jahre

55S

50/S

Bei BI-Color-Platten und PVC-Schneidparametern sowie beim Papierschneiden sollte auf die Einstellung der Laserleist geachtet werden, je höher die die Leistung der Laserröhre, desto kleiner ist der Prozentsatz der Laserleistungsanpassung

4.KONSOLENBESCHREIBUNG.

-ÜBERBLICK .

Sie können den Gravierer direkt über das eingebaute Bedienfeld steue das direkt an einen Computer angeschlossen ist, oder über das Interr Weitere Informationen zur Bedienung der Graviersoftware finden Sie im separaten Handbuch. Über das eingebaute Bedienfeld kann der Laser manuell bedient werden, oder das Design kann auf Flash-Laufwerke un externe Festplatten graviert werden, die an den USB-Anschluss auf de rechten Seite des Gehäuses angeschlossen sind.

Bei manueller Bedienung können die Pfeiltasten verwendet werden, um den Laserkopf entlang der X- und Y-Achsenführungen zu bewegen, un die PULSE-Taste kann verwendet werden, um den Laser auszulösen. jedem Drücken der Pfeiltaste kann der Laserkopf so eingestellt werden dass er innerhalb einer festgelegten Entfernung blockiert, indem Sie au

MENU tippen und die Parameter unter „Manuelle Einstellungen+

“ anpassen. Der Laser kann so eingestellt werden, dass er für eine festgelegten Zeitraum emittiert, indem Sie auf MENU drücken und die Parameter unter „Lasereinstellungen+“ anpassen. Alle Schaltflächen und Menüs sollten auf Englisch gekennzeichnet sein. Wenn nicht, drücken

auf MENU und gehen Sie zur obersten Schaltfläche in der rechten S um die Spracheinstellungen der Konsole zu ändern.

OPEN Menu Shift File Speed Power Reset Stop Si/Pau 1 A+ 2 B+ 3 C+ 4 D+ Pulse Origin Z↑ U+ 5 A- 6 a- 7 E- 8 o- Focus Frame 9 MS 0 P ← Esc Enter Z↓ U-

Um ein Design von einem FAT16- oder FAT32-formatierten Flash-Laufw oder einer externen Festplatte zu laden, drücken Sie MENU, wählen S

Datei“, dann „Udisk+“ und dann „In Speicher kopieren“. Wählen Sie das

Design im Menü „Datei“ und wählen Sie dann „Ausführen“. Über die

Menüs und Untermenüs der Konsole können verschiedene Parameter angepasst werden, darunter das Festlegen mehrerer Ursprünge, um ein Design in einer einzigen Sitzung viermal in ein Material zu gravieren

Wenn Sie das Design von der Konsole aus ausführen, ist dies die Hauptanzeige. Das Design sollte in der oberen linken Ecke angezeigt werden und sein Name sowie die aktuellen Geschwindigkeits- und Leistungseinstellungen sollten in der oberen rechten Ecke angezeigt werden. Die Position des Laserkopfes relativ zum Tisch wird als X-

(horizontale) und Y- (vertikale) Koordinaten angezeigt. Die Z-Koordinate zeigt die Höhe der Werkbank selbst. Die U-Koordinate kann so konfig werden, dass sie die Rotationsachse oder die automatische Zuführung steuert, falls installiert. Darunter befinden sich Ebenen, die Anweisungen zu ihrer individuellen Geschwindigkeit (in mm/s) und maximalen Leistungs als Prozentsatz der Nennleistung der Maschine enthalten. Die Anzahl des Stapel in der unteren linken Ecke zeichnet auf, wie oft das aktuelle in einer einzelnen Sitzung graviert wurde.

Drücken Sie, wie auf der Schaltfläche angegeben, „Ausführen/Pause“, um mit dem Gravieren des geladenen Musters zu beginnen, und unterbrechen Sie die Gravur bei Bedarf.

Bei einem Notfall, z. B. einem Brand, verwenden Sie das Bedienfeld um die Gravur anzuhalten oder zu stoppen. Drücken Sie sofort den Not-Aus-Schalter.

●Stellen Sie die Laserleistung ein .

Wenn Sie in der Hauptschnittstelle die ENT-Taste drücken, wird im

Cursorfeld zunächst der Parameter „Geschwindigkeit“ ausgewählt.

Speed	100mm/s
Power:	99.9%/33.3%
X:	10000.0
Y:	10000.0
U:	10000.0

Drücken Sie die Tasten ▲ und ▼, um zwischen den Parametern zu wechseln. Wählen Sie den Parameter „Leistung“ aus.

Speed:	100mm/s
Power	99.9%/33.3%
X:	10000.0
Y:	10000.0
U:	10000.0

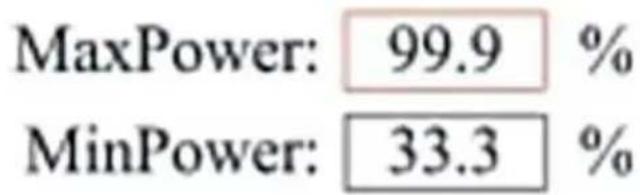

Drücken Sie ENT, wenn der rote Cursor über Power steht. Drücken S Tasten ▲ und ▼, um den Parameterwert zu ändern.

MaxPower: 99.9 % MinPower: 33.3 %

Drücken Sie ENT, um Ihre Änderungen zu speichern.

Drücken Sie ESC, um die Änderungen ungültig zu machen und zur Hauptoberfläche zurückzukehren.

●Stellen Sie die Lasergeschwindigkeit ein

Wenn Sie in der Hauptoberfläche die ENT-Taste drücken, wird im Cursorfeld zunächst der Parameter „Geschwindigkeit“ ausgewählt.

Speed	100mm/s
Power:	99.9%/33.3%
X:	10000.0
Y:	10000.0
U:	10000.0

Drücken Sie die ENT-Taste erneut, um diese Schnittstelle aufzurufen. Drücken Sie die Tasten ▲ und ▼, um den Parameterwert zu änderr Drücken Sie ENT, um Ihre Änderungen zu speichern. Drücken Sie ESC, um die Änderungen ungültig zu machen und zur Hauptoberfläche zurückzukehren.

Speed: 100 mm/s

●FUNKTIONSMENÜ

Drücken Sie auf der Hauptschnittstelle auf das Menü, um die Menüschnittstelle aufzurufen:

Drücken Sie die Tasten ▲ und ▼, um das Element auszuwählen, ur drücken Sie dann ENT, um das entsprechende Untermenü aufzurufen

Para setting	Language
Laser set	Diagnoses
Manual set	System info
Axes reset	Set default para
Origin set	Restore default
Screen ref set	Controller set
Panel lock	Permission

●DIE Z-ACHSE EINSTELLEN .

Wenn „Z Move“ ausgewählt ist, drücken Sie ◀ oder ▶, um die Bewegung der Z-Achse zu steuern, während das Sensorkit installiert is

●EINSTELLEN DER U-ACHSE .

Wenn U Move ausgewählt ist, drücken Sie ◀ oder ▶, um die Bewe der U-Achse zu steuern. Dies kann verwendet werden, um die Drehposition der Drehachse oder die Linearität des automatischen

Vorschubs zu steuern (Positionen sind separat erhältlich), wenn beide Installation.

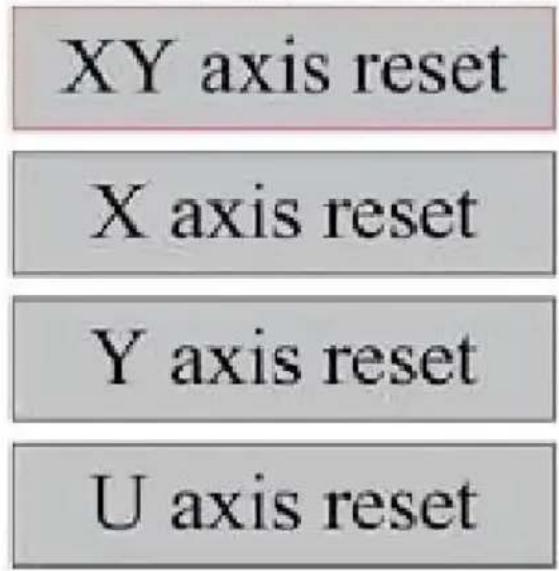

- Setzen Sie die Achse zurück .

Wenn „Shaft Reset+“ ausgewählt ist, drücken Sie ENT und auf der linken

Anzeige wird Folgendes angezeigt: Drücken Sie ▲ oder ▼, um ein Element auszuwählen.

XY axis reset X axis reset Y axis reset U axis reset

Drücken Sie ENT, um mit dem Zurücksetzen der ausgewählten Achse beginnen. Auf dem Bildschirm wird die Meldung „Reset läuft“ angeze. Wenn dies erledigt ist, verschwindet die Meldung automatisch und das System kehrt zur Hauptschnittstelle zurück.

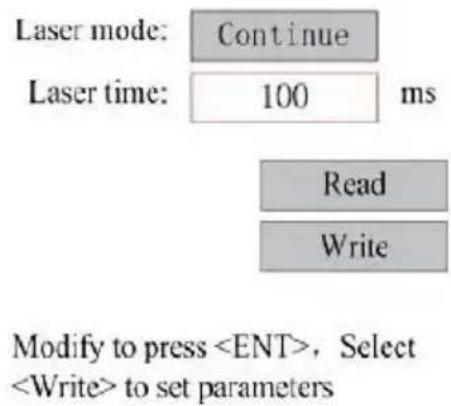

●Passen Sie die Lasereinstellungen an .

Nachdem Sie die Lasereinstellungen ausgewählt und ENT gedrückt hat wird auf dem linken Display Folgendes angezeigt: Die Vorgehensweise dieselbe wie bei der vorherigen Einstellung. Wenn Sie „Fortfahren

“ auswählen, drücken Sie PULSE, um den Laser auszulösen, und la

Sie die Taste dann los, um den Vorgang abzuschließen. Wenn Sie n Anpassungen fertig sind, speichern Sie diese, indem Sie zum Schreiber die ENT-Taste drücken oder die ESC-Taste drücken, um die Änderung zu verlassen, ohne sie zu speichern. Durch Lesen können gespeicherte Parameter geladen werden.

Wenn Sie „Manuelle Einstellungen“ auswählen, drücken Sie ENT, und die linke Seite wird angezeigt: Wenn der Bewegungsmodus auf „

Kontinuierlich “ eingestellt ist, funktioniert der manuelle Jog-Parameter nicht. Wenn der Laserkopf manuell bewegt wird, bewegen ihn die Pfeiltasten kontinuierlich, bis sie losgelassen werden. Wenn der

Bewegungsmodus auf „Jog“ eingestellt ist, bewegt sich der Laserkopf bei

jedem Drücken der Pfeiltasten genau um die in diesem Parameter gespeicherte Distanz. Verwenden Sie die Richtungs- und ENT-Tasten, u nach oben oder unten anzupassen. Wenn Sie mit den Anpassungen f sind, speichern Sie sie, indem Sie zum Schreiben die ENT-Taste drück oder die ESC-Taste drücken, um zu verlassen, ohne die Änderungen speichern. Durch Lesen können gespeicherte Parameter geladen werden

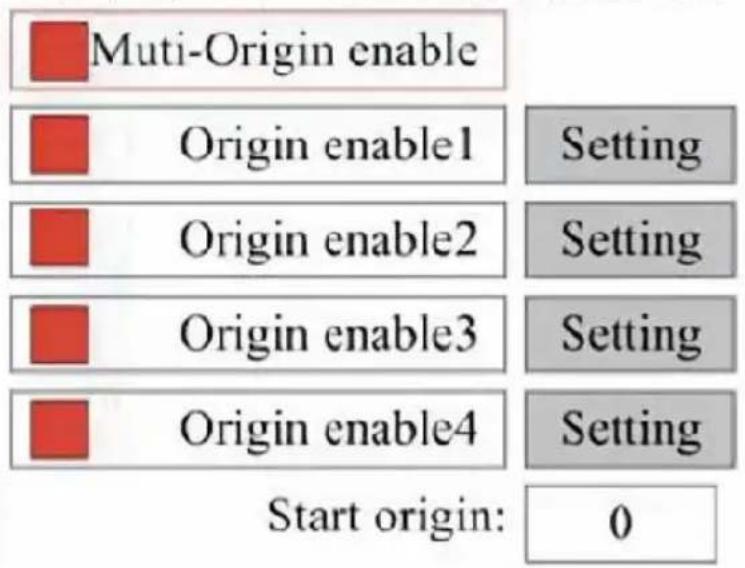

●Legen Sie den Ursprung fest.

Wenn das Feld auf den Ursprungssatz gedrückt ist, drücken Sie ENT. linke Dialogfeld wird angezeigt:
    note right of F Start origin: 0

Drücken Sie FN, um ein Element auszuwählen. Nachdem Sie „

Multi-Source Enable “ ausgewählt haben, drücken Sie ENT, um das Element zu aktivieren oder zu deaktivieren. Wenn es aktiviert ist, ist kleine Kästchen rot, und wenn es deaktiviert ist, ist es grau. Wenn Set Origin “ oder „Next Origin “ auswählen, drücken Sie ◀ oder ▶, um einen Wert auszuwählen. Denken Sie beim Ändern des Parameters „S Origin “ daran, ENT zu drücken, um die Änderung zu bestätigen. We

die Schnittstelle schließen, werden die Parameter automatisch gespeichert.

Die Einzelheiten zu jedem Artikel lauten wie folgt:

- Ursprung 1/2/3/4 festlegen: Nachdem Sie die Einstellung für mehrere Ursprünge aktiviert haben, platzieren Sie den Cursor über der Einstellung für Ursprung 1/2/3/4. Drücken Sie die EINGABETASTE auf Ihrer Tasta Taste werden die Koordinaten vom System als die entsprechenden Koordinaten des Ursprungs 1/2/3/4 übernommen.

- Quelle aktivieren 1/2/3/4: Wenn die Mehrfachquelleneinstellung aktiviert ist, können vier Quellen auch einzeln deaktiviert und aktiviert werden. Wenn die Multi-Origin-Logik ausgewählt ist, die Nummer des nächsten Ursprungs 1 ist und vier Ursprünge aktiviert sind, wird die Arbeit bei Start verwendet, wenn die Funktion zum Speichern von Dateien (über Tastatur oder den PC) gestartet wird oder wenn eine Verarbeitungsdat auf einen PC hochgeladen wird und in der Datei „Ursprung als Urspr verwenden“ ausgewählt ist.

Verschiedene Ursprünge. Die Rotationsreihenfolge des Ursprungs ist 1→ →3→4→1→2... Wenn Sie eine Verarbeitungsdatei auf Ihren PC

hochladen und „Aktueller Ursprung“ für die Datei auswählen, verwendet das System immer den aktuellen Ursprung.

●STANDARDPARAMETER FESTLEGEN.

Wenn die Fakten feststehen, wählen Sie den Absatz aus und die akt Parameter der Maschine werden als Standardwerte gespeichert. Sie

können dann mit dem Befehl „Standardparameter wiederherstellen

“ abgerufen werden. Es wird empfohlen, die tatsächlichen

Werkseinstellungen Ihrer Maschine zu speichern, damit diese bei Bedar problemlos wiederhergestellt werden können.

Wenn das Passwort aktiviert ist, drücken Sie ◀ oder ▶ und ▲ oder um das Passwort auszuwählen, und drücken Sie dann ENT, um das Passwort zu speichern.

●STANDARDPARAMETER WIEDERHERSTELLEN.

Beim Definieren von Fakten. Sobald ein Parameter ausgewählt ist, erst das System alle aktuellen Parameter durch die gespeicherten Werksvorgabeparameter. Die Vorgehensweise ist dieselbe wie beim Festlegen der Standardparameter.

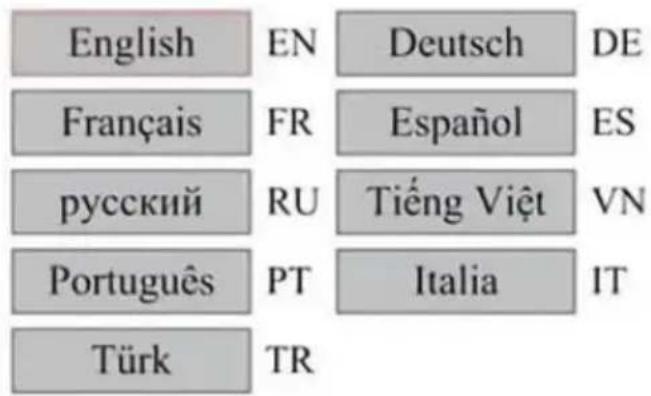

●Stellen Sie die Schnittstellensprache ein.

Drücken Sie bei Auswahl einer Sprache die ENT-Taste. Auf dem linke Display wird Folgendes angezeigt:

English EN Deutsch DE Français FR Español ES русский RU Tiếng Việt VN Português PT Italia IT Türk TR

Die Vorgehensweise ist die gleiche wie oben. Drücken Sie nach Ausw der gewünschten Sprache die ENT-Taste und kehren Sie zur Hauptschnittstelle zurück.

●Stellen Sie die IP-Adresse der Maschine ein.

Nachdem Sie Ihre IP-Einstellungen ausgewählt haben, drücken Sie EN- und auf der linken Anzeige wird Folgendes angezeigt:

IP address:

192 . 168 . 1 . 100

Write

Drücken Sie ◀ oder ▶ und ▲ oder ▼ und ENT, um die Paramet ändern. Die Standardadresse für den Graveur ist 192.168.1.100. Wenn diese Funktion bereits in Ihrem lokalen Netzwerk verwendet wird, verwenden Sie 192.168.1 für die ersten drei Abschnitte und wählen S einen eindeutigen Wert für den letzten Teil. Im Allgemeinen sollte jede Wert zwischen 2 und 252 außer 47 in Ordnung sein, vermeiden Sie Werte, die bereits von anderen vernetzten Geräten verwendet werden. Das direkte Anschließen der Maschine an das öffentliche Internet birgt Risiko einer unbefugten Nutzung und wird nicht empfohlen. Wenn Sie dennoch bereitstellen möchten, müssen Sie sich registrieren und eine eindeutige öffentliche TCP/IP-Adresse verwenden. Wenn Sie mit den Anpassungen fertig sind, speichern Sie diese, indem Sie zum Schreibe die ENT-Taste drücken oder die ESC-Taste drücken, um zu verlassen, ohne die Änderungen zu speichern. Beim Lesen können gespeicherte Parameter geladen werden.

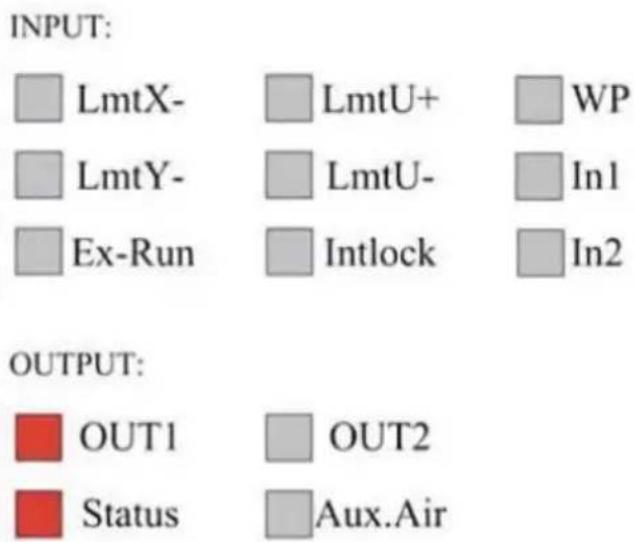

●DIAGNOSEWERKZEUGE .

Nachdem Sie „Diagnose“ ausgewählt haben, wird das linke Dialogfeld angezeigt:

INPUT: □ LmtX- □ LmtU+ □ WP □ LmtY- □ LmtU- □ In1 □ Ex-Run □ Intlock □ In2 OUTPUT: ■ OUT1 □ OUT2 ■ Status □ Aux.Air

Diese Schnittstelle zeigt die Hardware-E/A-Port-Informationen des Systems an:

Eingabe: Lesen Sie die Hardwareinformationen des Systems. Wenn ein Hardwaresignal ausgelöst wird, wird das kleine Kästchen links neben centsprechenden Eintrag rot angezeigt. Andernfalls ist es ausgegraut.

Ausgabe: Wählen Sie mit dem Cursor die Ausgabe aus. Drücken Sie um den Ausgabestatus umzuschalten, und ESC, um ohne Änderungen zum Hauptmenü zurückzukehren.

●EINSTELLEN DER BILDSCHIRMREFERENZ.

Nachdem Sie den Bildschirmursprung ausgewählt haben, wird das lin Dialogfeld angezeigt:

Diese Schnittstelle zeigt die Position des Ursprungs an. Unterschiedlich Ursprungspositionen können unterschiedliche Spiegelungen des Graphen auf der X/Y-Achse erzeugen. Die Vorgehensweise ist die gleiche wie

●ANPASSEN DER SCULPT-EBENE .

Wenn das System im Leerlauf ist oder die Arbeit abgeschlossen ist, drücken Sie ENT, um in den Bereich mit den Layer-Parametern zu gelangen.

Drücken Sie ▲ oder ▼, um die gewünschte Ebene auszuwählen.

Drücken Sie die ENT-Taste, um die Parameter der ausgewählten Eber überprüfen, wie im Bild gezeigt: Standardmäßig befindet sich der rote Cursor über „Ebenen“.

Drücken Sie die Tasten ◀ und ▶, um die gewünschte Ebene auszuwählen.

Bewegen Sie den Cursor auf „Schreiben“ und drücken Sie die ENT-Taste,

um die Parameteränderungen zu speichern, oder drücken Sie die ESC-Taste, um den Vorgang ohne Speichern zu beenden.

Die Funktionsweise ist identisch zur Maximal-/Minimal-Leistungseinstellung.

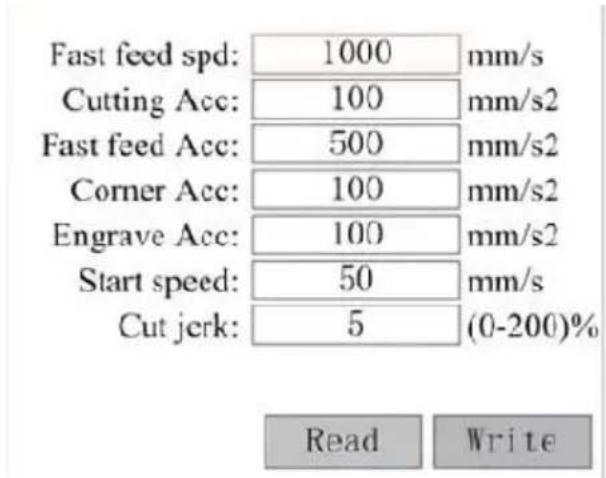

●BEWEGUNGSPARAMETER ANPASSEN .

Wählen Sie im Untermenü „Parametereinstellungen“ die Option „

Parameter verschieben “, um die linke Schnittstelle anzuzeigen: Wählen und passen Sie Parameter durch Drücken der Pfeile an.

Fast feed spd: 1000 mm/s Cutting Acc: 100 mm/s2 Fast feed Acc: 500 mm/s2 Corner Acc: 100 mm/s2 Engrave Acc: 100 mm/s2 Start speed: 50 mm/s Cut jerk: 5 (0-200)% Read Write

Wenn Sie mit der Anpassung fertig sind, bewegen Sie den Cursor au

Schreiben “ und drücken Sie ENT, um die Parameteränderungen zu speichern, oder drücken Sie ESC, um ohne Speichern zu beenden. Durch Lesen können gespeicherte Parameter geladen werden.

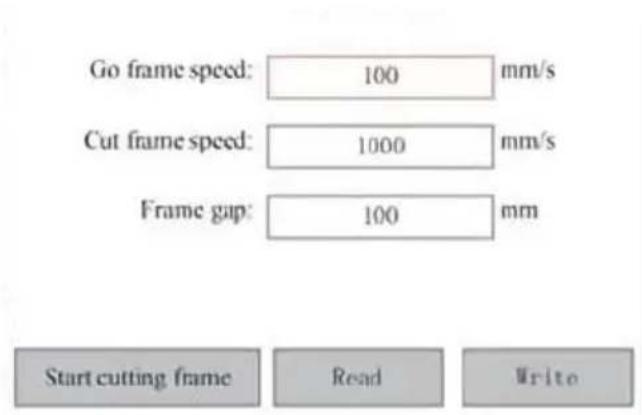

●RAHMENPARAMETER EINSTELLEN .

Wählen Sie im Untermenü „Paraeinstellungen“ die Option „

Rahmeneinstellungen “, um die linke Schnittstelle anzuzeigen: Wählen Sie Parameter aus und passen Sie sie durch Drücken der Pfeile an. Wer

mit der Anpassung fertig sind, bewegen Sie den Cursor auf „Schreibe“ und drücken Sie „ENT“, um die Parameteränderungen zu speichern, oder drücken Sie „ESC“, um ohne Speichern zu beenden. Durch Le können gespeicherte Parameter geladen werden. „Rahmen schneiden starten“ schneidet den Rahmen entsprechend den aktuellen Parameter

Wählen Sie im Untermenü „Absatzeinstellungen“ „Blaseneinstellungen

“, um die linke Schnittstelle anzuzeigen: Wählen Sie Parameter aus passen Sie sie an, indem Sie auf die Pfeile drücken. Wenn Sie mit Anpassung fertig sind, bewegen Sie den Cursor auf „Schreiben“ und drücken Sie ENT, um die Parameteränderungen zu speichern, oder drücken Sie ESC, um ohne Speichern zu beenden. Beim Lesen könnte gespeicherte Parameter geladen werden.

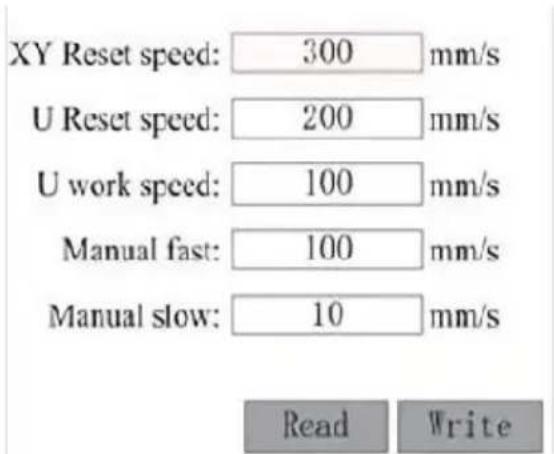

●Passen Sie die Reset-Geschwindigkeit an .

Wählen Sie im Untermenü „Parametereinstellungen“ „

Geschwindigkeitseinstellungen“, um die linke Schnittstelle anzuzeigen:

XY Reset speed: 300 mm/s U Reset speed: 200 mm/s U work speed: 100 mm/s Manual fast: 100 mm/s Manual slow: 10 mm/s Read Write

Wählen Sie Parameter aus und passen Sie sie an, indem Sie auf di drücken. Wenn Sie mit der Anpassung fertig sind, bewegen Sie den auf „Schreiben“ und drücken Sie „ENT“, um die Parameteränderungen

zu speichern, oder drücken Sie „ESC“, um ohne Speichern zu been Durch Lesen können Sie gespeicherte Parameter laden.

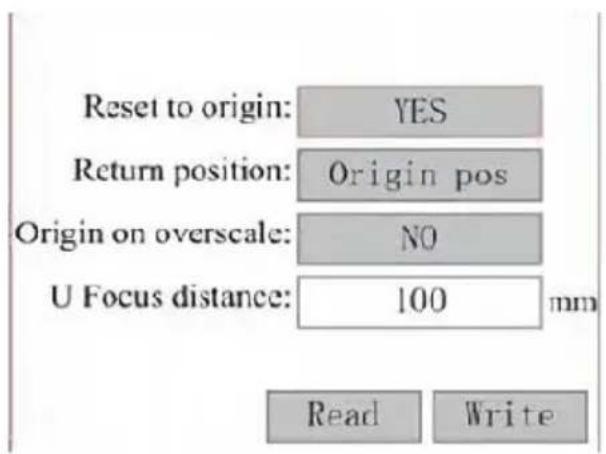

●Passen Sie die Maschinenkonfiguration an .

Wählen Sie im Untermenü „Parametereinstellungen“ die Option „

Computerkonfiguration “ aus, um die linke Schnittstelle anzuzeigen:

Wählen Sie Parameter aus und passen Sie sie an, indem Sie auf di drücken. Wenn Sie mit der Anpassung fertig sind, bewegen Sie den auf „Schreiben“ und drücken Sie „ENT“, um die Parameteränderungen

zu speichern, oder drücken Sie „ESC“, um ohne Speichern zu been Durch Lesen können Sie gespeicherte Parameter laden.

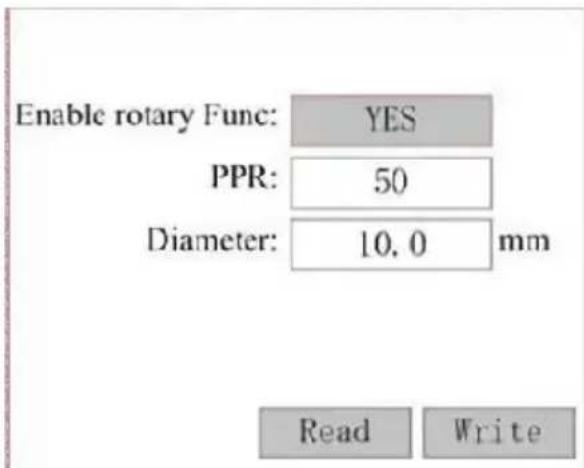

●PASSEN SIE DIE PARAMETER DER ROTATIONSACHSE AN .

Wählen Sie im Untermenü „Parametereinstellungen“ die Option „

Rotationsfunktionseinstellungen“, um die linke Schnittstelle anzuzeigen:

Wählen Sie Parameter aus und passen Sie sie an, indem Sie auf di drücken. Wenn Sie mit der Anpassung fertig sind, bewegen Sie den auf „Schreiben“ und drücken Sie „ENT“, um die Parameteränderungen

zu speichern, oder drücken Sie „ESC“, um ohne Speichern zu been Durch Lesen können Sie gespeicherte Parameter laden.

●FESTLEGEN SIE DAS SCHNITTSTELLENPASSWORT .

Wenn sich der Cursor auf der Bedienfeldsperre befindet, drücken Sie Das linke Dialogfeld wird angezeigt:

Drücken Sie die Tasten ▲ und ▼, um das Element auszuwählen. W sich der blaue Cursor über dem Zielelement befindet, drücken Sie EN die entsprechende Schnittstelle aufzurufen.

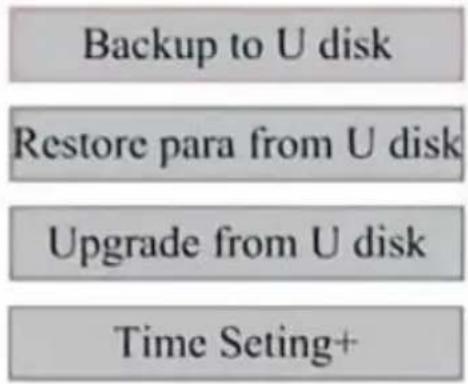

●PARAMETER SICHERN UND WIEDERHERSTELLEN.

Wählen Sie im Hauptmenü „Controller-Einstellungen“, um den linken Bildschirm anzuzeigen:

Sichern auf USB-Stick: Speichern Sie die aktuellen Parameter auf eine USB-Stick.

Parameter vom USB-Flash-Laufwerk wiederherstellen: Gespeicherte Parameter von einem Flash-Laufwerk wiederherstellen.

Upgrade vom USB-Stick: Aktualisieren Sie die Controller-Software von einem Flash-Laufwerk.

●Stellen Sie Datum und Uhrzeit der Maschine ein.

Wählen Sie im Untermenü Controller-Einstellungen die Option Zeiteinstellungen+, um die

linke Schnittstelle:

Modify to press ,Select to set parameters

Wählen Sie Parameter aus und passen Sie sie an, indem Sie auf di drücken. Wenn Sie fertig sind

Nach der Anpassung bewegen Sie den Cursor auf Write und drücken um den Parameter zu speichern.

Änderungen oder drücken Sie ESC, um ohne Speichern zu beenden.

Lesen können gespeicherte

Parameter.

●BERECHTIGUNGSVERWALTUNG UND TASTATURLAYOUT.

Ihr Gravierer sollte bereits autorisiert und einsatzbereit sein. Wenn Sie Ihren Gravierer über ein Mietprogramm erworben haben und noch kein Lizenzcode erhalten haben, wenden Sie sich bitte an den Kundendiens Geben Sie ihn ein, indem Sie zum Hauptmenü gehen und Berechtigur auswählen. Die linke Benutzeroberfläche wird angezeigt.

Drücken Sie einmal die ENT-Taste, um das erste Feld auszuwählen, und drücken Sie dann erneut die ENT-Taste, um die linke Tastatur aufzur

Wählen Sie mit den Pfeiltasten und ENT die richtigen Zeichen aus. V Fehler auftreten, drücken Sie ESC und dann ENT, um das Feld erne betreten. Wechseln Sie mit den Pfeiltasten zu einem anderen Eingabel und geben Sie dessen Inhalt auf die gleiche Weise ein. Wenn alle F korrekt ausgefüllt sind, wählen Sie Berechtigungscode ändern und drück ENT, um diesen Bildschirm zu verlassen und zum Hauptmenü zurückzukehren.

MAINTENANCE

1. WARTUNGSÜBERSICHT.

Die Verwendung anderer als der hier angegebenen Verfahren kann zu gefährlicher Laserstrahlung führen. Schalten Sie das Gerät immer aus trennen Sie es von der Stromversorgung, bevor Sie Reinigungs- oder

Wartungsarbeiten durchführen. Halten Sie das System immer sauber, d brennbare Ablagerungen im Arbeits- und Abluftbereich eine Brandgefahr darstellen. Nur geschultes und qualifiziertes Fachpersonal darf dieses Gerät modifizieren oder zerlegen.

• Das System muss jederzeit mit sauberem und kühlem Wasser versorgt werden.
  • Die Werkbank muss täglich gereinigt und der Mülleimer geleert werden.

- Der dritte Spiegel und die Fokussierlinse müssen täglich überprüft bei Bedarf gereinigt werden.

- Andere Spiegel und Auspuffsysteme müssen wöchentlich überprüft und bei Bedarf gereinigt werden.

• Die Strahlausrichtung sollte wöchentlich überprüft werden.

• Die Verkabelung sollte wöchentlich auf lose Verbindungen überpri werden, insbesondere bei der Stromversorgung der Laserröhre.

- Mindestens zweimal im Monat sollten die Schienen gereinigt und geschmiert werden.

• Die Luftunterstützung muss einmal im Monat überprüft und bei E gereinigt werden.

• Die gesamte Lasermaschine inklusive weiterer Komponenten wie der Wasserkühlung muss einmal im Monat überprüft und bei Beda gereinigt werden.

1. Wasserkühlsystem.

- Berühren oder regulieren Sie niemals die Wasserzufuhr des Graveurs während die Pumpe noch läuft. an die Stromversorgung angeschlossen.

●Die Laserröhre muss mit sauberem destilliertem Wasser gekühlt werden um Überhitzung. Ideal ist Wasser mit Raumtemperatur oder etwas niedrigerer Temperatur. Laserröhren benötigen mindestens 7,5 Liter gekühltes sauberes destilliertes Wasser oder ein anderes lasersichere Kühlmittel, um eine Überhitzung zu vermeiden. Wenn die

Wassertemperatur nahe 38 °C (100 °F) liegt, hören Sie mit der auf, bis das Wasser abgekühlt ist, oder finden Sie einen Weg, die Temperatur zu senken, ohne die Wasserversorgung der Laserröhre z unterbrechen. Das Wasser sollte auch nicht zu kalt werden, da dies dazu führen kann, dass die Glaslaserröhre während des Gebrauchs zerspringt. Achten Sie in den Wintermonaten oder wenn Sie Eis zur Kühlen von heißem Wasser verwenden, darauf, dass die Temperatur unter 10 °C (50 °F) fällt.

- Alle paar Tage sollte mehr Wasser hinzugefügt werden, um sicherzustellen, dass die Verdunstung führt nicht dazu, dass die Pumpe während des Gebrauchs freiliegt.

3.REINIGUNG

- REINIGEN SIE DAS HAUPTFACH UND DIE GRAVURMASCHINE . Überprüfen Sie mindestens einmal täglich, ob sich Staub in der Hauptgravierkammer angesammelt hat. Wenn ja, müssen Sie ihn entfernen. Die genauen Reinigungsintervalle und -anforderungen hängen stark vom verarbeiteten Material und der Betriebszeit der Ausrüstung a Saubere Maschinen sorgen für optimale Leistung und reduzieren die Servicekosten sowie die

Es besteht Brand- oder Verletzungsgefahr.

Reinigen Sie das Sichtfenster mit einem milden Reinigungsmittel und

Linsen oder einem Baumwolltuch. Verwenden Sie keine Papiertücher, d diese das Acryl zerkratzen und die Schutzwirkung des Deckels vor Laserstrahlung verringern können. Reinigen Sie das Innere der Hauptkabine gründlich, um Schmutz, Partikel oder Ablagerungen zu entfernen. Papiertücher und Fensterreiniger werden empfohlen. Reinigen Sie bei Bedarf den Deckel der Laserröhre, nachdem diese vollständig abgekühlt ist. Lassen Sie alle zur Reinigung verwendeten Flüssigkeiten vollständig trocknen, bevor Sie den Gravierer weiter verwenden.

●REINIGEN SIE DIE FOKUSSIERLINSE .

Die Linse verfügt über eine langlebige Beschichtung, die durch sachgemäße und sorgfältige Reinigung nicht beschädigt wird.

Sie sollten die Linse und den Spiegel am dritten Tag überprüfen und reinigen, wenn sich Schmutz oder Trübungen auf der Oberfläche befindet. Ihre Lasereffizienz wird reduziert und Hitzestau auf dem Öl oder Staul selbst kann die Linse beschädigen.

1. Bewegen Sie den Gravurtisch auf einen Abstand von etwa 10 cm unterhalb der Linsenhalterung.

2. Bewegen Sie den Laserkopf in die Mitte des Tisches und legen Tuch unter die Linsenhalterung, damit die Linse nicht beschädigt wird wenn sie versehentlich von der Halterung fällt.

3. Schrauben Sie den Objektivanschluss ab und drehen Sie ihn nach links.

4. Den Druckluftschlauch und die Laserschienenverbindung entfernen.

5. Nachdem Sie die Linse auf sauberes Linsenreinigungspapier geleg haben, drehen Sie den Linsenhalter vorsichtig, sodass die Linse und O-Ring auf das Reinigungstuch fallen, und entfernen Sie die Linse a der Linsenfassung.

6. Prüfen Sie den O-Ring und reinigen Sie ihn ggf. mit einem Wattestäbchen und einem Linsenreinigungspapier oder -tuch.

7. Blasen Sie Luft auf die Oberfläche der Linse, um möglichst viel Staub zu entfernen.

8. Überprüfen Sie die Linsenoberfläche und reinigen Sie die Linse b Bedarf mit einer Linsenreinigungslösung und einem Linsenpapier oder -tuch.

9. Halten Sie den Rand der Linseneinheit mit einem Linsenreinigungstuch fest und verwenden Sie eine Linsenreinigungslösung. Halten Sie die Linse schräg und spülen Sie beide Oberflächen ab, um den Schmutz abzuwaschen.

10. Legen Sie die Linsen auf ein sauberes Linsenreinigungstuch und geben Sie etwas Linsenreinigungslösung auf eine Seite der Linse. Lassen Sie die Flüssigkeit etwa eine Minute einwirken und wischen sie dann vorsichtig mit einem in Linsenreinigungslösung getauchten Linsenreinigungspapier ab. Trocknen Sie diese Seite der Linse mit einem trockenen Tuch.

11. Wiederholen Sie den Reinigungsvorgang auf der anderen Seite (Linse. Verwenden Sie Reinigungspapiertücher niemals zweimal. Staub, der sich in Reinigungspapiertüchern ansammelt, kann die Oberfläche der Linse zerkratzen.

12. Überprüfen Sie die Linse. Wenn sie immer noch schmutzig ist, wiederholen Sie den obigen Reinigungsvorgang, bis die Linse sauber Berühren Sie die Oberfläche der Linse nach der Reinigung nicht.

13. Setzen Sie das Objektiv vorsichtig in die Objektivfassung ein. Auf Sie dabei darauf, dass die runde konvexe Seite nach oben zeigt. L Sie den O-Ring auf das Objektiv.

14. Montieren Sie die Linse und den Laserkopfaufsatz vorsichtig in umgekehrter Reihenfolge.

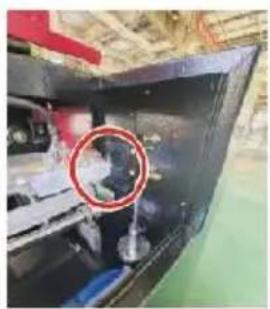

●REINIGEN SIE DEN SPIEGEL.

Wenn sich Schmutz oder Trübungen auf der Oberfläche des Spiegels befinden, sollte der Spiegel ebenfalls gereinigt werden, um die Leistung verbessern und dauerhafte Schäden zu vermeiden. Die erste Linse befindet sich hinter der linken Seite der Maschine, jenseits des entfernt Endes der Y-Achse. Die zweite Linse befindet sich auf der Y-Achse a linken Ende der X-Achse. Die dritte Linse befindet sich oben auf dem Laserkopf auf der X-Achse. Die größte Ansammlung von Schmutz befindet sich auf dem 3. Spiegel und sollte täglich mit der Fokussierlinse überwerden. Die erste und zweite Linse können bei Bedarf täglich überprüfung werden, aber wenn sie nur einmal pro Woche überprüft werden, sind normalerweise gut.

Spiegel können an Ort und Stelle mit Linsenreinigungstüchern oder -lappen gereinigt oder durch Drehen gegen den Uhrzeigersinn entfernt werden. Achten Sie darauf, die Oberfläche des Spiegels nicht direkt z berühren. Vermeiden Sie zu starkes Drücken, um Schmutz zu entfernen und Kratzer zu verursachen. Wenn die Spiegel zum Reinigen entfernt werden, Installieren Sie sie wieder, indem Sie sie im Uhrzeigersinn dritten Gehen Sie dabei vorsichtig vor, um Kratzer zu vermeiden.

4. AUSRICHTUNG DES LASERWEGES.

Die richtige Strahlausrichtung ist für die Gesamteffizienz und Arbeitsqualität der Maschine sehr wichtig. Diese Maschine wird vor der Versand vollständig strahlausgerichtet. Wenn der Graveur jedoch zum ersten Mal eintrifft, was bei normalem Betrieb etwa einmal pro Woche Fall ist, wird dem Benutzer empfohlen, zu bestätigen, dass die Ausrich noch auf einem akzeptablen Niveau ist und dass sich Spiegel und Fokussierlinse aufgrund der Bewegung der Maschine nicht bewegen.

Sie müssen an jeder Stelle des Laserpfads ein Stück Klebeband anbr und es markieren, um sicherzustellen, dass die Plattform richtig ausgerichtet bleibt. Wenn nicht, können Sie das Problem mit der Halte der Laserröhre oder den Schrauben auf der Rückseite des falsch ausgerichteten Spiegels beheben. Wenn die mitgelieferten Bänder aufgebraucht sind, empfehlen wir die Verwendung von Klebeband, da einfach zu handhaben und zu verwenden ist.

Bei unsachgemäßer Strahlausrichtung kann der Bediener einer geringen Strahlenmenge ausgesetzt sein. Befolgen Sie diese Verfahren sorgfältig und gehen Sie bei der Strahlausrichtung immer vorsichtig vor .

Führen Sie die Strahlausrichtung bei niedriger Leistung durch: 15 % o

weniger. Bei einem höheren Prozentsatz entzündet der Laser den Teststreifen, anstatt ihn zu markieren. Stellen Sie unbedingt die maxim Leistung (nicht die minimale) auf 15 % ein.

●AUSRICHTUNG DER LASERROHRLEITUNG.

Um die Ausrichtung des Laserrohrs mit dem ersten Spiegel zu testen, schneiden Sie einen Streifen Klebeband ab und platzieren Sie ihn auf Rahmen des Spiegels.

Kleben Sie das Klebeband nicht direkt auf den Spiegel. Schalten Sie Gerät ein und stellen Sie die Leistungsstufe auf 15 % oder weniger Drücken Sie PULSE, um den Laser manuell auszulösen. Sie sollten e kleine Markierung auf dem Band sehen können. Wenn dies nicht der ist, drücken Sie erneut PULSE.

Drücken Sie den Impuls, um den Laser zu aktivieren. Stellen Sie imn sicher, dass der Weg zwischen dem Laser und seinem Ziel frei ist. I Sie niemals Fremdkörper zwischen den Laser und sein Ziel gelangen. Wenn Sie den Impuls drücken,

Achten Sie bei gedrückter PULSE-Taste darauf, dass sich kein Körperl im Laserstrahlpfad befindet.

Die Lasermarkierung sollte sich in der Nähe der Mitte des Lochs befi. Wenn der Laser nicht auf den ersten Spiegel zentriert ist, schalten Si Laser aus und justieren Sie das Laserrohr vorsichtig in seiner Halterun

Dazu müssen möglicherweise die Schrauben an der Halterung gelöst werden. Achten Sie darauf, die Schrauben nicht zu weit zu lösen und zu fest anzuziehen. Es kann immer nur ein Ständer gleichzeitig justier werden.

●ERSTE SPIEGELAUSRICHTUNG .

Nachdem Sie sichergestellt haben, dass das Laserlicht zwischen der Laserröhre und dem ersten Spiegel richtig ausgerichtet ist, überprüfen die Ausrichtung zwischen dem ersten und dem zweiten Spiegel. Verwenden Sie zunächst die Richtungspfeile auf dem Bedienfeld, um d zweiten Spiegel entlang der Y-Achse an die Rückseite des Betts zu senden.

Sobald alles eingestellt ist, kleben Sie ein Stück Klebeband auf den Rahmen des zweiten Spiegels. Kleben Sie das Klebeband nicht direkt den Spiegel. Wiederholen Sie den vorherigen Schritt. Wenn der Laser nicht auf den zweiten Spiegel zentriert ist, müssen die Stellschrauben ersten Spiegels angepasst werden. daher .

A Set Nut C BSercw

Um den Spiegel einzustellen, lösen Sie die Mutter an der Schraube undrehen Sie die Schraube vorsichtig im oder gegen den Uhrzeigersinn. Jede Schraube stellt eine andere Position oder einen anderen Winkel Merken Sie sich die Schrauben, die Sie einstellen, und die Einstellrich Drehen Sie die Schraube nicht mehr als eine Vierteldrehung auf einem Testen Sie insbesondere die Position des Lasers nach jeder Einstellung damit Sie die Wirkung jedes Austauschs sehen können. Testen Sie, b Strahlen richtig ausgerichtet sind, und ziehen Sie die Muttern an den Schrauben wieder fest, wenn alle Einstellungen vorgenommen wurden. Verwenden Sie als Nächstes die Richtungspfeile auf dem Bedienfeld, u den zweiten Spiegel entlang der Y-Achse an die Vorderseite des Bettsenden.

Sobald alles eingestellt ist, kleben Sie einen weiteren Streifen Klebeba auf den Rahmen des zweiten Spiegels. Kleben Sie das Klebeband nic direkt auf den Spiegel. Wiederholen Sie die Schritte in 5.4.1 und pas

©

Schematische Darstellung der Installation des Laserrohrs:

1. Bitte installieren Sie es entsprechend dem Logo auf dem Laser un schließen Sie die Kathoden- und Anodenanschlusskabel sowie das Wasserzulaufrohr und das Wasserauslassrohr des Lasers richtig an.

2. Schalten Sie den Kühler ein und passen Sie den Laserwinkel an, sicherzustellen, dass der Laser mit Kühlmittel gefüllt ist und keine Verstopfungen auftreten.

3. Entfernen Sie die Markierung der optischen Blende und schalten Sie dann die Laserstromversorgung zur Fehlerbehebung des optischen Pfads ein.

●PROBLEME UND FEHLERSUCHE .

Problem 1: Der Laser gibt immer mit maximaler Leistung ab oder d Strom ist nicht einstellbar.

①Der Laser ist mit einem Leistungssteuerungsanschluss ausgestattet, der falsch angeschlossen ist. Bitte überprüfen Sie den Anschluss sorgfältig.

②Der Laser weist einen Stromausfall auf. Versuchen Sie bitte, das

Netzteil auszutauschen.

③Fehler der Steuerplatine der Lasermaschine. Bitte wenden Sie sich den Kundendienst.

Problem 2: Der Laser strahlt kein Licht aus.

①Der Laser ist mit einem falsch angeschlossenen

Stromsteueranschluss ausgestattet oder die Steuerverbindungsleitung ist unterbrochen. Überprüfen Sie sorgfältig, ob die Anschlüsse und Verbindungskabel falsch angeschlossen sind oder sich nicht einschalten lassen.

②Der Kühlerwasserschutz versagt und das Kühlerkühlmittel reicht nicht aus. Ersetzen Sie den Wasserschutz oder fügen Sie Kühlmittel hinzu

③ Bei Lasern treten Stromausfälle oder Probleme mit der

Stromversorgung auf. Versuchen Sie, das Netzkabel durch ein Netzte oder ein Netzkabel zu ersetzen.

④Fehler der Steuerplatine der Lasermaschine. Bitte wenden Sie sich den Kundendienst.

⑤ Laserfehler. Bitte wenden Sie sich an den Kundendienst.

Problem 3: Entladungszündung.

①Die Verbindungsleitung zwischen dem Laser und dem mit dem Las ausgestatteten Netzteil ist beschädigt oder unterbrochen. Versuchen S das Kabel auszutauschen.

② Laserfehler. Bitte wenden Sie sich an den Kundendienst.

Problem 4: Anforderungen an die Umgebung.

①Der Laser ist mit einem Netzteil ausgestattet und muss in einer gelüfteten Umgebung betrieben werden.

②Der Arbeitsplatz muss den örtlichen Sicherheitsstandards für den Betrieb von Lasergeräten entsprechen.

Hinweis : Umweltanforderungen .

Betriebstemperatur: 10° C\~38° C

Lagertemperatur: -10 °C bis 35 °C. Lagerfeuchtigkeit: 20 % bis 8 relative Luftfeuchtigkeit.

5. SCHMIERANLEITUNG.

Für optimale Ergebnisse reinigen und schmieren Sie die Schienen der Graviermaschine alle zwei Wochen.

●Schalten Sie die Lasergravurmaschine aus.
●Bewegen Sie den Laserkopf vorsichtig aus dem Weg.
●Wischen Sie Staub und Schmutz mit einem trockenen Baumwolltuch den Schienen der X- und Y-Achse ab bis sie glänzend und sauber sind.
●Machen Sie dasselbe für die Schrauben der Z-Achse.
●Schienen und Schrauben mit Fett schmieren.
●Bewegen Sie den Laserkopf und die X-Achse vorsichtig, damit das Schmiermittel gleichmäßig verteilt wird.

Verteilen Sie es entlang der beiden Schienen und heben und senke das Bett, um das Schmiermittel gleichmäßig entlang der Schrauben verteilen.

AUSGABE	URSACHE DES PROBLEMS	LÖSUNG
Das Panel zeigt an, das die Maschine geschützt ist	Die Tür ist nicht geschlossen	Schließen Sie die Tü
	Der Abdeckungsschutzschalter is beschädigt	Durch ein neues ersetzen
Das Panel zeigt an, das die Maschine einen Defekt hat Schutz gegen Eindringen von Wasser	Die Wasserleitungen sind verstopft und es gibt keine Wasserzirkulation	Reinigen Sie die Wasserleitungen
	Die Pumpe kommt nicht raus, Pumpe Pause	Durch ein neues ersetzen
	Beeinträchtigte Wasserbeständigkeit	Durch ein neues ersetzen
Das Panel zeigt das Arbeitsinterface	Das Schnittpapierformat ist zu groß	Bild reskalieren
	Der Ankerpunkt der Maschine i falsch	Retargeting
Laserschneiden ist undurchlässig	Der Lichtweg des Lasers ist ni korrekt	Passen Sie den optischen Pfad an
	Spiegel und Linsen sind schmutzig	Waschen mit Alkohol
Strahlt keine Laser aus	Probleme mit Laserröhren	Durch ein neues ersetzen
	Probleme mit der Lagerleistung	Durch ein neues ersetzen
Das Ya x bewegt sich ni	Der Drehschalter ist nicht ausgeschaltet	Drehschalter ausschalten
	Schlechte Relaisverbindung	Positionieren Sie das Relais neu oder ersetzen Sie es dur ein neues
Das Scan - Panel zeigt an, dass die Pufferdistan nicht ausreicht	Der X-Achsen-Laserkopf ist zu weit entfernt von einem Adjutanten	Positionieren Sie den Laserkopf der X-Achse so, dass er 50 mm vom Ursprung entfernt ist
Der Resetschalter an der Maschine ist nicht ausgeschaltet	Der Endschalter ist beschädigt oder die Endleitung ist beschäd und der Schalter in der e - kette ist getrennt	Durch einen neuen roten Endschalter ersetzen

ACCESSORIES LIST

1. Anleitung *1
2. Rauchabzugsrohre * 1
3. Doppelseitiges Klebeband *1
4. Klemmen *1
5. Schraubendreher *1
6. Inbusschlüssel *1SET
7. Erdungskabel *1
8. Netzkabel *1
9. Datenkabel *1
10. Kristall netzwerk kabel * 1
11. Dokumententasche * 1
12. Flash-Laufwerk *1

Adresse : Shuangchenglu 803nong11hao1602A-1609shi, Baoshanqu, Shanghai 200000 CN.

Nach AUS importiert: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importiert in die USA: Sanven Technology Ltd., Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

EC

REP

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Ma

UK

REP

YH CONSULTING LIMITED.

Technisch Support und E-Garantie-Zertifikat www.vevor.com/support

VEVOR®

TOUGH TOOLS, HALF PRICE

● LUCHTONDERSTEUND .

●MAAK DE SPIEGEL SCHOON .

●EERSTE SPIEGELUITLIJNING .

1. UNDERHÅLLSÖVERSIKT.
