Produkttyp	Schweißpositionierer
Marke	Vevor
Modell	HD-30
Stromversorgung	120 V/60 Hz oder 230 V/50 Hz
Horizontale Tragfähigkeit	30 kg
Vertikale Tragfähigkeit	15 kg
Arbeitsplattendurchmesser	315 mm
Arbeitsplattenhöhe	380 mm
Neigungswinkel des Tisches	0° bis 90°
Drehgeschwindigkeit	1 bis 12 U/min (einstellbar)
Motorleistung Drehantrieb	80 W
Kabelanschluss	30 bis 50 mm²
Durchmesser des Mittellochs der Platte	25 mm
Enthaltenes Zubehör	Netzkabel, Fußschalter, Handrad, Steuerbox, Steckverbindung Luft, Pistolenhalterung mit Stange, Pistolenstütze, Montageschrauben M8x20
Vor-/Rückwärtsfunktion	Ja (Schalter K2)
Neigungsarretierung	Klemmschraube (Drop Lock)
Schmierung	Wöchentlich über Schmierloch
Elektrischer Schutz	Sicherung
Elektromagnetische Verträglichkeit	FCC Klasse B konform
Garantie und Support	Technische Unterstützung und elektronisches Garantiezertifikat auf www.vevor.com/support
Reparierbarkeit	Ersatzteile auf Anfrage über Vevor-Support erhältlich

Häufig gestellte Fragen - HD-30 Vevor

Wie stelle ich die Drehgeschwindigkeit ein?

Verwenden Sie das Potentiometer K4 (GESCHWINDIGKEITSEINSTELLUNG) am Steuergehäuse. Drehen Sie es im Uhrzeigersinn, um die Geschwindigkeit zu erhöhen, und gegen den Uhrzeigersinn, um sie zu verringern. Der Geschwindigkeitsbereich beträgt 1 bis 12 U/min.

Was tun, wenn der Motor nicht läuft?

Überprüfen Sie zuerst die Stromversorgung und die Sicherung. Wenn die Sicherung durchgebrannt ist, ersetzen Sie sie. Stellen Sie sicher, dass der Netzschalter (K3) eingeschaltet ist. Wenn das Problem weiterhin besteht, kann der Motor oder die Steuerplatine defekt sein. Konsultieren Sie die Fehlerbehebungsanleitung im Handbuch oder kontaktieren Sie den Vevor-Support.

Wie schmiere ich den Positionierer?

Gießen Sie Schmieröl in das Schmierloch am Gehäuse. Führen Sie diesen Vorgang jede Woche durch, um einen reibungslosen Betrieb zu gewährleisten und die Lebensdauer des Geräts zu verlängern.

Was ist die maximale Tragfähigkeit?

Die horizontale Tragfähigkeit beträgt 30 kg und die vertikale Tragfähigkeit 15 kg. Überschreiten Sie niemals diese Grenzen, um Schäden oder Unfälle zu vermeiden.

Wie verwende ich den Fußschalter?

Schließen Sie den Fußschalter an die entsprechende Buchse am Steuergehäuse an. Drücken Sie das Pedal, um die Drehung des Tisches zu starten; loslassen zum Stoppen. Es ermöglicht eine praktische freihändige Steuerung beim Schweißen.

Wie neige ich den Arbeitstisch?

Lösen Sie die Klemmschraube (Drop Lock) unter dem Tisch. Neigen Sie den Tisch auf den gewünschten Winkel (von 0° bis 90°), dann ziehen Sie die Schraube fest, um die Position zu arretieren.

Welche wichtigen Sicherheitshinweise gibt es?

Tragen Sie immer Schweißhandschuhe, eine Schürze, Sicherheitsschuhe und einen Schweißhelm mit Filter. Schauen Sie niemals ohne Augenschutz in den Lichtbogen. Stellen Sie sicher, dass das Gerät ordnungsgemäß geerdet ist. Halten Sie brennbare Materialien fern. Konsultieren Sie die vollständige Anleitung für alle Vorsichtsmaßnahmen.

Wie wechsle ich die Sicherung?

Trennen Sie zuerst das Gerät vom Stromnetz. Öffnen Sie das Sicherungsfach (normalerweise in der Nähe des Netzeingangs). Entfernen Sie die durchgebrannte Sicherung und ersetzen Sie sie durch eine Sicherung gleicher Größe (siehe technische Daten im Handbuch). Schließen Sie das Fach und schließen Sie das Gerät wieder an.

Was tun, wenn der Fußschalter nicht funktioniert?

Überprüfen Sie die Verbindung des Fußschalters zum Steuergehäuse. Testen Sie die Durchgängigkeit des Pedals mit einem Multimeter. Wenn es defekt ist, ersetzen Sie es. Sie können auch ein Ersatzteil über den Vevor-Support bestellen.

Wie installiere ich die Pistolenhalterung?

Befestigen Sie die Pistolenhalterung (Stange und Stütze) mit den mitgelieferten Montageschrauben (M8x20) am Tisch. Ziehen Sie sie fest. Setzen Sie die Schweißpistole in die Halterung ein und passen Sie die Position nach Bedarf an. Stellen Sie sicher, dass die Pistole sicher gehalten wird.

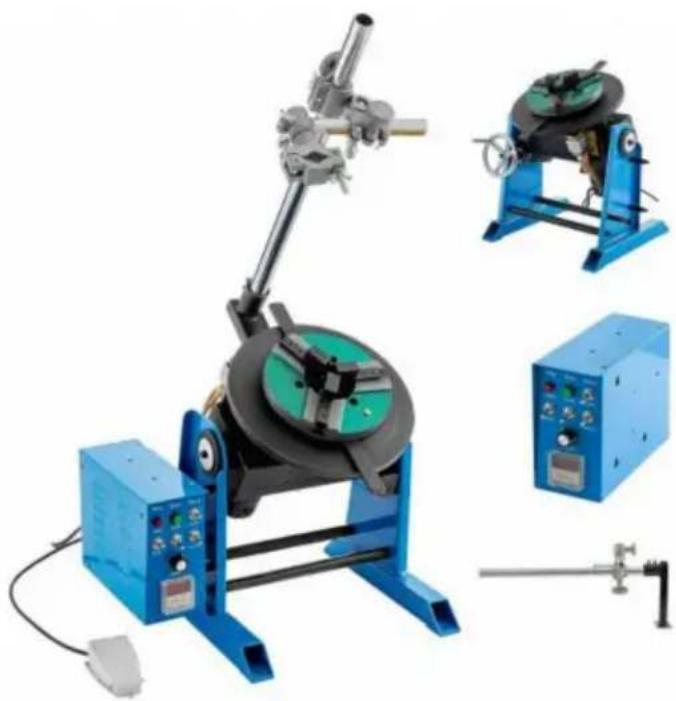

BEDIENUNGSANLEITUNG HD-30 Vevor

Technischer Support und E-Garantiezertifikat www.vevor.com/support

SCHWEIBPOSITIONEN

MODELL: HD-30/HD-50

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche von uns verwendete Ausdrücke stellen lediglich eine Schätzung der Einsparungen dar, die Sie durch den Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Top-Marken erzielen könnten, und bedeuten nicht unbedingt, dass alle angebotenen Werkzeugkategorien abgedeckt werden. Bitte prüfen Sie bei Ihrer Bestellung sorgfältig, ob Sie im Vergleich zu den Top-Marken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

SCHWEIBPOSITIONEN

MODELL: HD-30/HD-50

Haben Sie Fragen zum Produkt? Benötigen Sie technische Unterstützung? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantiezertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Bedienungsanleitungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Aussehen des Produkts hängt von dem Produkt ab, das Sie erhalten haben. Bitte entschuldigen Sie, dass wir Sie nicht erneut informieren, wenn es zu unserem Produkt technische oder Software-Updates gibt.

Warnung: Um das Verletzungsrisiko zu verringern, muss der Benutzer die Bedienungsanleitung sorgfältig lesen.

RICHTIGE ENTSORGUNGDieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2012/19/EG. Das Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass das Produkt in der Europäischen Union einer getrennten Müllsammlung bedarf. Dies gilt für das Produkt und alle Zubehörteile, die mit diesem Symbol gekennzeichnet sind. Als solche gekennzeichnete Produkte dürfen nicht über den normalen Hausmüll entsorgt werden, sondern müssen an einer Sammelstelle für das Recycling von Elektro- und Elektronikgeräten abgegeben werden

WICHTIGE SICHERHEITSMASSNAHMEN

WARNUNG: Ein Verfahren, das, wenn es nicht ordnungsgemäß befolgt wird, zu Verletzungen des Bedieners oder anderer Personen im Betriebsbereich führen kann.

Geräteidentifikation

Die Identifikationsnummer, die Spezifikation oder das Modell sowie die Seriennummer dieses Geräts finden Sie normalerweise auf einem am Bedienfeld angebrachten Typenschild. Notieren Sie sich diese Nummern zur späteren Bezugnahme.

Empfang der Ausrüstung

Wenn Sie das Gerät erhalten, überprüfen Sie es anhand der Versandpapiere. Stellen Sie sicher, dass es vollständig ist, und überprüfen Sie das Gerät auf mögliche Transportschäden. Sollten Schäden vorhanden sein, benachrichtigen Sie sofort den Spediteur, um eine Reklamation einzureichen.

Stellen Sie Machinery Co., Ltd's vollständige Informationen zu Schadensersatzansprüchen oder Fehlern beim Versand bereit. Geben Sie dabei die Identifikationsnummer des Geräts sowie eine Beschreibung der betreffenden Teile an.

Bewegen Sie das Gerät zum Installationsort, bevor Sie das Gerät auspacken. Seien Sie vorsichtig, um eine Beschädigung der Ausrüstung zu vermeiden, wenn Sie zum Auspacken Stangen, Hämmer usw. verwenden Einheit.

Allgemeine Sicherheitsregeln:

Bevor Sie das Produktgehäuse entfernen, ziehen Sie zuerst das Kabel heraus.

Der Bediener muss entsprechend qualifiziert sein.

Der Betrieb kann nur von qualifizierten Technikern kontrolliert werden.

Vor der Wartung muss die Druckluftversorgung unterbrochen und abgeschaltet werden

Operation durchgeführt wird.

Elektroden, Elektrodenarme und andere Sekundärleiter können sehr hoch reichen

Die Temperaturen bleiben auch nach dem Abschalten der Maschine noch lange hoch. Zahlen

Aufmerksamkeit auf Verbrühungen.

Regelmäßige vorbeugende Wartung ist erforderlich.

Netzanschluss:

1. Überprüfen Sie, ob das Gerät mit dem Erdungskoppler und mit dem Boden verbunden sein muss. Es ist in gutem Zustand.
2. Überprüfen Sie, ob die Werkbank mit dem Erdungsanschluss verbunden ist.
3. Stellen Sie sicher, dass der Bediener keine Kontakt-, Schutz- oder nasse Kleidung trägt, die mit den zu verschweißenden Metallteilen in Berührung kommt.
4. Vermeiden Sie den Kontakt mit geschweißten Teilen.
5. Punktschweißen Sie nicht an sehr nassen Orten oder auf nassen Böden.
6. Schweißen Sie nicht mit verschlissenen Kabeln. Stellen Sie sicher, dass der Isolationsgürtel kein Problem aufweist. Das Standardkabel ist defekt oder die Verbindung ist locker.
7. Bitte schalten Sie das Gerät aus, bevor Sie die Elektrode austauschen.
8. Bitte trennen Sie das Gerät direkt, bevor es kontrolliert oder repariert wird.

Schutz von Augen und Körper:

1. Tragen Sie beim Schweißen Lederhandschuhe, eine Schweißschürze und Sicherheitsschuhe.

Schutzkleidung, Lichtbogenfilter und Strahlenschutzhelm oder -brille.

Der Bediener muss beim Reiben und Hämmern seine Augen schützen.

1. Tragen Sie keine Ringe, Uhren oder Schmuck. Es kann zu Verbrennungen kommen.
2. Alle Schutzplatten müssen in gutem Zustand und in der richtigen Position sein.

Wenn kein Augenschutz vorhanden ist, schauen Sie nicht in den Schweißlichtbogen. Schützen Sie die Umgebung in der Nähe des Produkts vor Projektionen und Reflexionen.

Schweißrauch:

Beim Schweißen kann es zur Emission von giftigem Rauch und gesundheitsschädlichem Metallstaub kommen.

Das Gerät sollte in überdachten Bereichen mit Rauchabsaugung installiert werden.

Bediener müssen Atemschutzmasken tragen. Schweißmaterialien müssen gereinigt werden.

Achtung Brandgefahr:

1. Prüfen Sie, ob Funken Brände verursachen können, insbesondere in der Nähe von brennbaren Materialien.
2. Stellen Sie sicher, dass sich ein Feuerlöscher in der Nähe des Bedieners befindet.
3. Platzieren Sie das Gerät an einem Ort mit ausreichender Belüftung.
4. Schweißen Sie nicht an Behältern, die brennbare Stoffe oder Schmiermittel enthalten, auch wenn diese leer sind.
5. Schweißen Sie nicht in einer Atmosphäre, die mit brennbaren Gasen oder Kraftstoffdämpfen gefüllt ist.

Elektromagnetische Verträglichkeit:

Überprüfen Sie in der Nähe der Schweißstelle Folgendes:

Es dürfen keine anderen Stromkabel, Steuerkabel, Telefonleitungen, Radio- oder Fernsehempfangsgeräte, Uhren, Mobiltelefone, Magnetkarten, Computer oder andere elektronische Geräte vorhanden sein.

Fernsehempfangsgeräte, Uhren, Mobiltelefone, Magnetkarten, Computer oder andere elektronische Geräte.

Halten Sie einen Abstand von mindestens 3 Metern zu aktiven medizinischen Geräten ein.

FCC-Informationen:

- ACHTUNG: Änderungen oder Modifikationen, die nicht ausdrücklich von der für die Einhaltung verantwortlichen Partei genehmigt wurden, können die Berechtigung des Benutzers zum Betrieb des Geräts erlöschen lassen!

Verantwortlich für die Einhaltung kann die Berechtigung des Benutzers zum Betrieb des Geräts erlöschen Ausrüstung!

Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt den folgenden zwei Bedingungen:

1) Dieses Produkt kann schädliche Störungen verursachen. 2) Dieses Produkt muss alle empfangenen Störungen akzeptieren, einschließlich Störungen, die einen unerwünschten Betrieb verursachen können.

- WARNUNG: Änderungen oder Modifikationen an diesem Produkt, die nicht ausdrücklich von der für die Einhaltung verantwortlichen Partei genehmigt wurden, können die Berechtigung des Benutzers zum Betrieb des Geräts ungültig machen.

Dieses Produkt erzeugt und nutzt Hochfrequenzenergie und kann diese ausstrahlen. Wenn es nicht gemäß den Anweisungen installiert und verwendet wird, kann es schädliche Störungen der Funkkommunikation verursachen. Es gibt jedoch keine Garantie, dass in einer bestimmten Installation keine Störungen auftreten. Wenn dieses Produkt schädliche Störungen des Radio- oder Fernsehempfangs verursacht, was durch Aus- und Einschalten des Produkts festgestellt werden kann, wird der Benutzer aufgefordert, zu versuchen, die Störung durch eine oder mehrere der folgenden Maßnahmen zu beheben.

Dieses Produkt erzeugt und nutzt Hochfrequenzenergie und kann diese ausstrahlen. Installation und Verwendung gemäß den Anweisungen können schädliche Störungen der Funkkommunikation verursachen. Es gibt jedoch keine Garantie, dass in einer bestimmten Installation keine Störungen auftreten. Wenn dieses Produkt schädliche Störungen des Radio- oder Fernsehempfangs verursacht, was durch Ein- und Ausschalten des Produkts festgestellt werden kann, wird der Benutzer aufgefordert, die Störung durch eine oder mehrere der folgenden Maßnahmen zu beheben.

Richten Sie die Empfangsantenne neu aus oder versetzen Sie

sie. • Erhöhen Sie den Abstand zwischen Produkt und Empfänger. • Schließen Sie

Schließen Sie das Produkt an eine Steckdose an, die zu einem anderen Stromkreis gehört als dem, an den das Produkt angeschlossen ist.

- Wenden Sie sich für Hilfe an den Händler oder einen erfahrenen Radio-/TV-Techniker.

Modell	HD-30	HD-50
Leistungsaufnahme	AC120V/60Hz; AC230V/50Hz	AC120V/60Hz; AC230V/50Hz
Horizontale Ladekapazität	30 kg	50 kg
Vertikale Ladekapazität	15 kg	25 kg
Durchmesser des Arbeitstisches	315 mm	400mm
Arbeitstischhöhe	380mm	520mm

Neigungswinkel des Arbeitstisches	0-90°	0-90°
Drehzahl des Arbeitstisches	1–12 U/min	0,5–6 U/min
Rotationsmotor	80W	120W
Kabelanschluss	30-50mm2	30-50mm2
Tischmitte, Durchgangsloch, Durchmesser 25 mm		25mm
Zubehör	Netzkabel *1 Netzkabel *1Fußschalter * 1, Fußschalter * 1,Handrad * 1, Handrad * 1,Steuerkasten *1Luftfahrt verbindenStecker *1Satz Waffenhalter (mit Stange) *1,Pistolenhalterhalter *1,Handbuch *1,Befestigungsschrauben*4(M8*20 Bolzen flach Pads, Federpads)	Steuerkasten *1Luftfahrt verbindenStecker *1Satz Waffenhalter (mit Stange) *1,Pistolenhalterhalter *1,Handbuch*1, Montage Schrauben*4(M8*20 ,WohnungBolzenauflagen, Federauflagen)

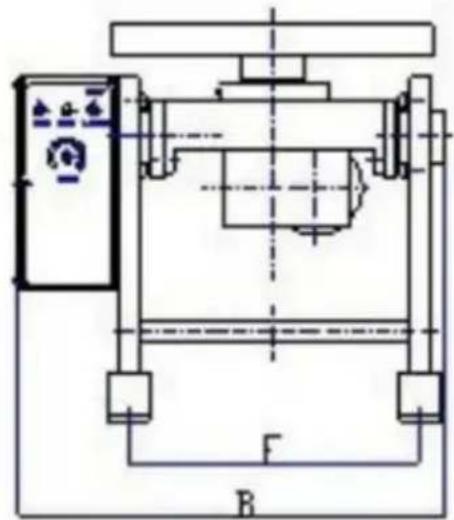

HD-50 (120 W) Schematische Darstellung HD-30

NOTIZ:

1. HD-50: E=340 mm F=320 mm
2. SCHMIERÖL: Wöchentlich Schmieröl einfüllen.
3. DROP LOCK: Halten Sie die Feststellschraube fest, wenn Sie den Arbeitstischwinkel wählen.

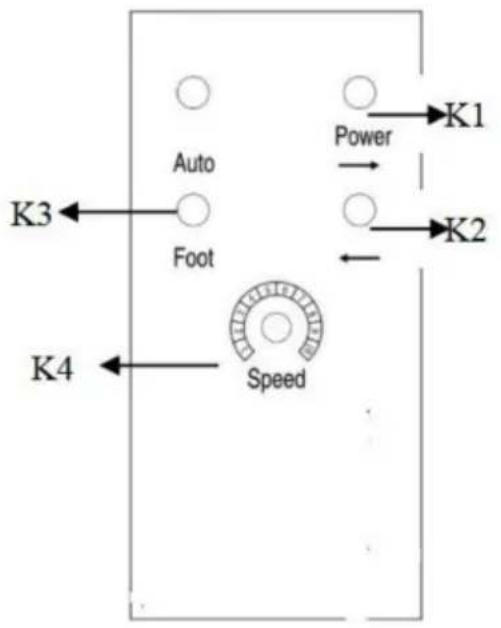

K2: VORWÄRTS-/RÜCKWÄRTS-SCHALTER

K3: POWER PLIOT

K4: GESCHWINDIGKEITSANPASSUNG

ANLEITUNG ZUR FEHLERBEHEBUNG

NEIN. SYMPTOM		MÖGLICHE URSACHE	ABHILFE
1 Power-Pilot leuchtet nicht		Die Netzsicherung ist durchgebrannt.LED durchgebrannt.Der Netzschalter ist durchgebrannt.Kein Stromeingang.	Ersetzen Sie eine neue Sicherung.LED ersetzen.Schalter austauschen.Überprüfen Sie den Schalter bzw ersetzen.
2	GeschwindigkeitEinstellung kein Antrag.	BeschädigtPotentiometer.Motorsteuerungsplatine NrAusgabe.	Überprüfen Sie, ob das Potentiometer vorhanden ist beträgt 10 y y , andernfalls ersetzen.Ersetzen Sie einen neuen Motor Steuerplatine.
3	Fußschalter keine Bewegung	Fußschalter ist beschädigt.	Überprüfen Sie den Fußschalter bzw ersetzen.
4	Vorwärts/Rückwärtssiehe NrAusgabe	Vorwärts-/Rückwärtsschalter ist beschädigt.	Überprüfen Sie den Schalter bzw ersetzen.
5	Motor nichtBewegung	1. Der Motor verfügt über eine Leistungsaufnahme aber keine Bewegung.2. Motorsteuerungsplatine hat kein Stromeingang3. Motorsteuerungsplatine ist beschädigt.	1. Ersetzen Sie einen neuen Motor.2. Überprüfen Sie den Transformator bzw ersetzen.3. Steuerplatine austauschen.

ABBILDUNG DER EINSTELLUNG DER STEUERPLATTE

1. Achtung, wenn Sie die Schalter für Eingangs- und Ausgangsspannung auswählen, trennen Sie diese Schalten Sie die Stromversorgung rechtzeitig ein, wenn Sie den Schalter umschalten.
2. ACCEL ist ein einstellbares Zeitbeschleunigungspotentiometer

Wenn die Ausgangsspannung 0-90 VDC beträgt, können zwischen 0,5 Sekunden und 11 Sekunden liegen einstellbar;

Wenn die Ausgangsspannung 0-180 VDC beträgt, können zwischen 0,5 Sekunden und 22 Sekunden liegen einstellbar.

1. DECEL ist ein einstellbares Verzögerungspotentiometer.

Bei einer Ausgangsspannung von 0–90 VDC beträgt die längste Zeit 13 Sekunden; bei einer Ausgangsspannung von 0–180 VDC beträgt die längste Zeit 25 Sekunden.

1. MAX SPD ist ein Potentiometer zur Einstellung der Höchstgeschwindigkeit.

Drehen Sie es bis zum Anschlag im Uhrzeigersinn, um die maximale Geschwindigkeit einzustellen.

1. MIN SPD ist ein Potentiometer zur Einstellung der Mindestgeschwindigkeit.

Drehen Sie es bis zum Anschlag im Uhrzeigersinn, um die Nullgeschwindigkeit einzustellen; gegen den Uhrzeigersinn wird die Geschwindigkeit erhöht.

1. INHIBIT ist die externe Freigabesteuerseite.

Wenn diese Funktion aktiv ist, wird die Motorgeschwindigkeit durch MIN SPD eingestellt.

1. TORQUE \ IRCOMP sind Potentiometer zur Einstellung von Drehmoment und Last.

STEUERUNGSSYSTEM
