BEDIENUNGSANLEITUNG GP600S SCHEPPACH

Erklärung der Symbole auf dem Produkt

Die Verwendung von Symbolen in diesem Handbuch soll Ihre Aufmerksamkeit auf mögliche Risiken lenken. Die Sicherheitssymbole und Erklärungen, die diese begleiten, müssen genau verstanden werden. Die Warnungen selbst beseitigen keine Risiken und können korrekte Maßnahmen zum Verhüten von Unfällen nicht ersetzen.

	Warnung - Zur Verringerung des Verletzungsrisikos Betriebsanleitung lesen.
	Eingangsspannung/-frequenz
	Nennleistung
	Max. abgegebener Druck
	Gewicht
	Durchflussmenge pro Stunde
	Max. Flüssigkeitstemperatur
IPX4	Schutzart
	Garantierter Schallleistungspegel
	Das Produkt entspricht den geltenden europäischen Richtlinien.

Inhaltsverzeichnis:

Seite:

1. Einleitung....7
2. Produktbeschreibung (Abb. 1)....7
3. Lieferumfang....7
4. Bestimmungsgemäße Verwendung 7
5. Sicherheitshinweise....8
6. Technische Daten 10
7. Auspacken 10
8. Vor Inbetriebnahme & Installation 10
9. Bedienung.... 11
10. Deinstallation/Transport 12
11. Wartung/Reinigung.... 12
12. Lagerung.... 12
13. Elektrischer Anschluss 13
14. Entsorgung und Wiederverwertung 13
15. Störungsabhilfe.... 14
16. Konformitätserklärung 39

1. Einleitung

Hersteller:

Scheppach GmbH

wir wünschen Ihnen viel Freude und Erfolg beim Arbeiten mit Ihrem neuen Produkt.

Hinweis:

Der Hersteller dieses Produkts haftet nach dem geltenden Produkthaftungsgesetz nicht für Schäden, die an diesem Produkt oder durch dieses Produkt entstehen bei:

• unsachgemäßer Behandlung
• Nichtbeachtung der Bedienungsanleitung
• Reparaturen durch Dritte, nicht autorisierte Fachkräfte
• Einbau und Austausch von nicht originalen Ersatzteilen
• nicht bestimmungsgemäßer Verwendung
• Ausfällen der elektrischen Anlage bei Nichtbeachtung der elektrischen Vorschriften und VDE-Bestimmungen 0100, DIN 57113 / VDE 0113

Beachten Sie:

Lesen Sie vor der Montage und vor Inbetriebnahme den gesamten Text der Bedienungsanleitung durch.

Diese Bedienungsanleitung soll es Ihnen erleichtern, Ihr Produkt kennenzulernen und dessen bestimmungsgemäße Einsatzmöglichkeiten zu nutzen.

Die Bedienungsanleitung enthält wichtige Hinweise, wie Sie mit dem Produkt sicher, fachgerecht und wirtschaftlich arbeiten, und wie Sie Gefahren vermeiden, Reparaturkosten sparen, Ausfallzeiten verringern und die Zuverlässigkeit und Lebensdauer des Produkts erhöhen.

Zusätzlich zu den Sicherheitsbestimmungen dieser Bedienungsanleitung müssen Sie unbedingt die für den Betrieb des Produkts geltenden Vorschriften Ihres Landes beachten.

Bewahren Sie die Bedienungsanleitung, in einer Plastikhülle geschützt vor Schmutz und Feuchtigkeit, bei dem Produkt auf. Sie muss von jeder Bedienungsperson vor Aufnahme der Arbeit gelesen und sorgfältig beachtet werden.

An dem Produkt dürfen nur Personen arbeiten, die im Gebrauch des Produkts unterwiesen und über die damit verbundenen Gefahren unterrichtet sind.

Das geforderte Mindestalter ist einzuhalten.

Neben den in dieser Bedienungsanleitung enthaltenen Sicherheitshinweisen und den besonderen Vorschriften Ihres Landes sind die für den Betrieb von baugleichen Produkten allgemein anerkannten technischen Regeln zu beachten.

Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

2. Produktbeschreibung (Abb. 1)

1. Druckanschluss (1-Zoll-Innengewinde)
   1a. Verschlusskappe
2. Einfüllschraube
3. Sauganschluss (1-Zoll-Innengewinde)
   3a. Verschlusskappe
4. Ablassschraube
5. Saugschlauch
6. Schlauchadapter
7. Schnellkupplung
8. Schnellkupplung mit Wasserstop
9. Gartenbrause
10. Gartenschlauch
11. Hauptschalter
12. Tragegriff

3. Lieferumfang

Pos. Anzahl Bezeichnung

1x Gartenpumpe

5 1x Saugschlauch

6 1x Schlauchadapter

7 1x Schnellkupplung

8 1x Schnellkupplung mit Wasserstop

9 1x Gartenbrause

10 1x Gartenschlauch

4. Bestimmungsgemäße Verwendung

Die Gartenpumpe ist für die Gartenbewässerung geeignet. Sie ist für den privaten Einsatz im Garten bestimmt.

Die Maschine darf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß.

Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.

Bestandteil der bestimmungsgemäßen Verwendung ist auch die Beachtung der Sicherheitshinweise sowie die Montageanleitung und Betriebshinweise in der Bedienungsanleitung. Personen, welche die Maschine bedienen und warten, müssen mit dieser vertraut und über mögliche Gefahren unterrichtet sein.

Darüber hinaus sind die geltenden Unfallverhütungsvorschriften genauestens einzuhalten. Sonstige allgemeine Regeln in arbeitsmedizinischen und sicherheitstechnischen Bereichen sind zu beachten. Veränderungen an der Maschine schließen eine Haftung des Herstellers und daraus entstehende Schäden gänzlich aus.

Einsatzbereich

• Zum Bewässern und Gießen von Grünanlagen, Gemüsebeeten und Gärten.
  • Zum Betrieb von Rasensprengern.
• Mit Vorfilter zur Wasserentnahme aus Teichen, Bächen, Regentonnen, Regenwasser-Zisternen und Brunnen.

Fördermedien

Zur Förderung von klarem Wasser (Süßwasser), Regenwasser oder leichter Waschlauge/Brauchwasser:

• Die maximale Temperatur der Förderflüssigkeit darf +35°C nicht überschreiten.
- Mit dieser Gartenpumpe dürfen keine brennbaren, gasenden oder explosiven Flüssigkeiten gefördert werden.
- Die Förderung von aggressiven Flüssigkeiten (Säuren, Laugen, Silosickersaft usw.) sowie Flüssigkeiten mit abrasiven (schmirgelnd) Stoffen (Sand) ist ebenfalls zu vermeiden.

Die Maschine darf nur mit Originalteilen und Originalzubehör des Herstellers betrieben werden.

Die Sicherheits-, Arbeits- und Wartungsvorschriften des Herstellers sowie die in den Technischen Daten angegebenen Abmessungen müssen eingehalten werden.

Bitte beachten Sie, dass unsere Geräte bestimmungs- gemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

5. Sicherheitshinweise

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

⚠️ WARNUNG! Lesen Sie alle Sicherheitshinweise, Anweisungen, Bebilderungen und technischen Daten, mit denen dieses Elektrowerkzeug versehen ist. Versäumnisse bei der Einhaltung der nachfolgenden Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzleitung) oder auf akkubetriebene Elektrowerkzeuge (ohne Netzleitung).

Allgemeine Sicherheitshinweise

• Dieses Produkt kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen.
• Kinder dürfen nicht mit dem Produkt spielen.
• Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
• Befinden sich Personen im Wasser, so darf das Produkt nicht betrieben werden.
• Ergreifen Sie geeignete Maßnahmen, um Kinder vom laufenden Produkt fernzuhalten.
• Entsorgen Sie das Verpackungsmaterial ordnungsgemäß.
• Benutzen Sie das Produkt nicht in der Nähe von entzündbaren Flüssigkeiten oder Gasen. Bei Nichtbeachtung besteht Brand- oder Explosionsgefahr.
  • Die Förderung von aggressiven, abrasiven (schmirgelwirkenden), ätzenden, brennbaren (z. B. Motorenkraftstoffe) oder explosiven Flüssigkeiten, Salzwasser, Reinigungsmitteln und Lebensmitteln ist nicht gestattet.

• Bewahren Sie das Produkt an einem trockenen Ort und außerhalb der Reichweite von Kindern auf.
  • Die Temperatur der Förderflüssigkeit darf 35°C nicht überschreiten.

• Arbeiten Sie nicht mit einem beschädigten, unvollständigen oder ohne die Zustimmung des Herstellers umgebauten Produkt. Lassen Sie vor Inbetriebnahme durch einen Fachmann prüfen, dass die geforderten elektrischen Schutzmaßnahmen vorhanden sind.

• Beaufsichtigen Sie das Produkt während des Betriebs, um automatisches Abschalten oder Trockenlaufen der Gartenpumpe rechtzeitig zu erkennen. Prüfen Sie regelmäßig die Funktion des Schwimmschalters (siehe Kapitel „Inbetriebnahme“). Bei Nichtbeachtung erlöschen Garantie- und Haftungsansprüche.
• Bitte beachten Sie, dass die Gartenpumpe nicht zum Dauerbetrieb (z. B. für Wasserläufe in Gartenteichen) geeignet ist. Prüfen Sie das Produkt regelmäßig auf einwandfreie Funktion.
• Beachten Sie, dass in dem Produkt Schmiermittel zum Einsatz kommen, die u. U. durch Ausfließen Beschädigungen oder Verschmutzungen verursachen können. Setzen Sie die Gartenpumpe nicht in Gar-tenteichen mit Fischbestand oder wertvollen Pflanzen ein. Beim Auslaufen von Schmiermittel können diese die Flüssigkeit verschmutzen.
• Tragen oder befestigen Sie das Produkt nicht am Kabel oder am Schlauch.
• Schützen Sie das Produkt vor Frost und Trockenlaufen.
• Verwenden Sie nur Original-Zubehör und führen Sie keine Umbauten am Produkt durch.
• Lesen Sie zum Thema „Reinigung, Wartung, Lagerung“ bitte die Hinweise in der Bedienungsanleitung. Alle darüber hinausgehenden Maßnahmen, insbesondere das Öffnen des Produkts, sind von einer Elektrofachkraft auszuführen. Wenden Sie sich im Reparaturfall immer an unser Service-Center.

Elektrische Sicherheitshinweise

• Bei Betrieb des Produkts muss nach dem Aufstellen der Netzstecker frei zugänglich sein.

• Bevor Sie Ihre neue Gartenpumpe in Betrieb nehmen, lassen Sie fachmännisch prüfen:

• Erdung, Nullung, Fehlerstromschutzschaltung muss den Sicherheitsvorschriften der Energie-Versorgungsunternehmen entsprechen und einwandfrei funktionieren,

• Schutz der elektrischen Steckverbindungen vor Nässe.
• Bei Überschwemmungsgefahr die Steckverbindungen im überflutungssicheren Bereich anbringen.

- Achten Sie darauf, dass die Netzspannung mit den Angaben des Typenschildes übereinstimmt.

• Führen Sie die Elektroinstallation entsprechend den nationalen Vorschriften aus.
• Schließen Sie das Produkt nur an eine Steckdose mit Fehlerstrom-Schutzeinrichtung (FI-Schalter) mit einem Bemessungsfehlerstrom von nicht mehr als 30 mA an; Sicherung mindestens 6 Ampere.
• Prüfen Sie vor jedem Gebrauch Produkt, Kabel und Stecker auf Beschädigungen. Defekte Kabel dürfen nicht repariert werden, sondern müssen gegen ein neues ausgetauscht werden. Lassen Sie Schäden an Ihrem Produkt von einem Fachmann beseitigen.
• Wenn die Anschlussleitung dieses Produkts beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.
• Benutzen Sie das Kabel nicht, um den Stecker aus der Steckdose zu ziehen.
• Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten.
• Tragen oder befestigen Sie das Produkt nicht am Kabel.
• Verwenden Sie nur Verlängerungskabel, die spritzwassergeschützt und für den Gebrauch im Freien bestimmt sind. Rollen Sie eine Kabeltrommel vor Gebrauch immer ganz ab. Überprüfen Sie das Kabel auf Schäden.
• Ziehen Sie vor allen Arbeiten am Produkt, in Arbeitspausen und bei Nichtgebrauch den Netzstecker aus der Steckdose.
• Netzanschlussleitungen dürfen keinen geringeren Querschnitt besitzen als Gummischlauchleitungen mit der Bezeichnung H07RN-F 3*1,0mm². Die Leitungslänge muss 10 m betragen. Der Litzenquerschnitt des Verlängerungskabels muss mindestens 1,5 mm² betragen.

Im Inneren der Gartenpumpe werden Schmiermittel verwendet, die die abfließenden Flüssigkeiten bei unsachgemäßer Bedienung oder Beschädigung des Produkts verunreinigen können.

Warnung! Dieses Elektrowerkzeug erzeugt während des Betriebes ein elektromagnetisches Feld. Dieses Feld kann unter bestimmten Umständen aktive oder passive medizinische Implantate beeinträchtigen. Um die Gefahr von ernsthaften oder tödlichen Verletzungen zu verringern, empfehlen wir Personen mit medizinischen Implantaten ihren Arzt und den Hersteller vom medizinischen Implantat zu konsultieren, bevor das Elektrowerkzeug bedient wird.

Restrisiken

Die Maschine ist nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln gebaut. Dennoch können beim Arbeiten einzelne Restrisiken auftreten.

• Gefährdung der Gesundheit durch Strom bei Verwendung nicht ordnungsgemäßer Elektro-Anschlussleitungen.
• Bevor Sie Einstell- oder Wartungsarbeiten vornehmen, ziehen Sie den Netzstecker.
• Des Weiteren können trotz aller getroffener Vorkehrungen nicht offensichtliche Restrisiken bestehen.
• Restrisiken können minimiert werden, wenn die „Sicherheitshinweise“ und die „Bestimmungsgemäße Verwendung“, sowie die Bedienungsanleitung insgesamt beachtet werden.

6. Technische Daten

Motor 230V\~ / 50 Hz

Nennleistung 600 W

Fördermenge max. 3000 l/h

Förderhöhe max. 35 m

Förderdruck max. 3,5 bar

Ansaughöhe max. 8 m

Druckanschluss und Sauganschluss G1"

Wassertemperatur max. 35°C

Schutzart IPX4

Gewicht 5,95 kg

Technische Änderungen vorbehalten!

Geräusch und Vibration

⚠ Warnung: Lärm kann gravierende Auswirkungen auf Ihre Gesundheit haben. Übersteigt der Maschinenlärm 85 dB, tragen Sie bitte einen geeigneten Gehörschutz.

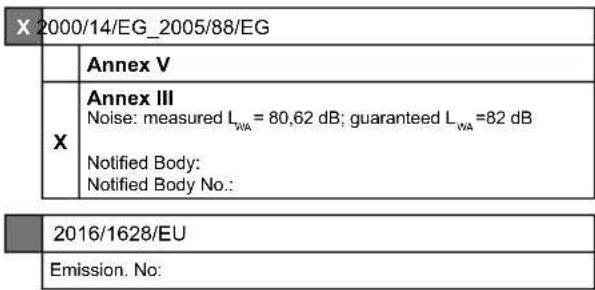

Information zur Geräuschentwicklung nach EN ISO 3744:2010

Geräuschkennwerte

Schallleistungspegel L_WA	80,62 dB
Schalldruckpegel L_pA	68,57 dB
Unsicherheit K_wa/pA	1,52 dB

7. Auspacken

• Öffnen Sie die Verpackung und nehmen Sie das Gerät vorsichtig heraus.
• Entfernen Sie das Verpackungsmaterial sowie Verpackungs-/ und Transportsicherungen (falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Gerät und die Zubehörteile auf Transportschäden. Bei Beanstandungen muss sofort der Zubringer verständigt werden. Spätere Reklamationen werden nicht anerkannt.
• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf.
• Machen Sie sich vor dem Einsatz anhand der Bedienungsanleitung mit dem Gerät vertraut.
• Verwenden Sie bei Zubehör sowie Verschleiß- und Ersatzteilen nur Originalteile. Ersatzteile erhalten Sie bei Ihrem Fachhändler.
• Geben Sie bei Bestellungen unsere Artikelnummern sowie Typ und Baujahr des Gerätes an.

⚠️ WARNING!

Gerät und Verpackungsmaterial sind kein Kinder- spielzeug! Kinder dürfen nicht mit Kunststoffbeuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr!

8. Vor Inbetriebnahme & Installation

• Vor Inbetriebnahme müssen alle Abdeckungen und Sicherheitsvorrichtungen ordnungsgemäß montiert sein.
• Überzeugen Sie sich vor dem Anschließen der Maschine, dass die Daten auf dem Typenschild mit den Netzdaten übereinstimmen.

Hinweis:

Werkseitig dient ein 1-Zoll-Innengewinde als An- schluss für den Saug- und Druckanschluss.

Zusätzliches Verbindungssystem (wie z. B. Hahnstück, Schlauchschelle, Bajonett-Verschluss) wird zur Installation benötigt und ist nicht im Lieferumfang enthalten.

8.1 Installation einer Saugleitung (Abb. 1+2)

1. Entfernen Sie die Verschlusskappe (3a) am Sauganschluss (3). Bewahren Sie die Verschlusskappe (3a) gut auf!
2. Schließen Sie den Saugschlauch (5) an den Sauganschluss (3) mittels Eindrehen in das Gewinde an.
3. Verlegen Sie die Saugleitung von der Wasserentnahme zur Gartenpumpe steigend.

Hinweise:

• Vermeiden Sie unbedingt die Verlegung der Saugleitung über die Pumpenhöhe. Luftblasen in der Saugleitung verzögern und verhindern den Ansaugvorgang.
• Bringen Sie die Saug- und Druckleitung so an, um einen mechanischen Druck auf die Gartenpumpe zu vermeiden.
• Platzieren Sie die Saugleitung tief genug im Wasser, so dass ein Trockenlaufen der Gartenpumpe durch Absinken des Wasserstandes vermieden wird.
• Prüfen Sie die Saugleitung auf undichte Stellen, um das Ansaugen von Luft zu vermeiden.
• Vermeiden Sie das Ansaugen von Fremdkörpern (Sand usw.).

8.2 Befüllen der Gartenpumpe mit Wasser (Abb. 3)

Um die Anlaufzeit der Gartenpumpe zu verringern und ein Ansaugen von Luft zu verhindern, muss die Gartenpumpe vorab mit Wasser befüllt werden!

1. Die Saugleitung sollte hierfür bereits montiert sein, um zu verhindern, dass Wasser aus dem Sauganschluss (3) fließt.
2. Befüllen Sie über die Öffnung des Druckanschlusses (1) die Gartenpumpe mit Wasser. Alternativ können Sie durch die Öffnung der Einfüllschraube (2) Wasser einfüllen. Hierfür werden ca. 2,5 Liter Wasser benötigt.
3. Kippen Sie die Gartenpumpe zwischendurch leicht an, um Lufteinschlüsse zu vermeiden.
4. Bringen Sie nun die Druckleitung wie im nächsten Punkt beschrieben an.

8.3 Vorbereiten des Gartenschlauches (Abb. 1)

1. Schrauben Sie die Schnellkupplung (7) auseinander. Schieben Sie die Überwurfmutter über den Gartenschlauch (10) und stecken Sie die Schnellkupplung (7) auf den Gartenschlauchschlauch (10).
2. Nun verschrauben Sie diese mit der Überwurf- mutter.
3. Schrauben Sie die Schnellkupplung mit Wasserstop (8) auseinander. Schieben die Überwurfmutter über das andere Ende des Gartenschlauches (10) und stecken die Schnellkupplung mit Wasserstop (8) auf den Gartenschlauch (10).
4. Nun verschrauben Sie wieder die Schnellkupplung mit Wasserstop (10) mit der Überwurfmutter.

8.4 Installation einer Druckleitung (Abb. 4)

1. Entfernen Sie die Verschlusskappe (1a) am Druckanschluss (1). Bewahren Sie die Verschlusskappe (1a) gut auf!

2. Schrauben Sie den Schlauchadapter (6) auf den Druckanschluss (1).

3. Schließen Sie anschließend das Ende des Gartenschlauches mir der Schnellkupplung (7) an den Schlauchadapter (6) an.
4. Während des Ansaugvorgangs müssen die in der Druckleitung vorhandenen Verbraucher (z. B. Spritze, Brause, Toilettenspülung usw.) vollständig geöffnet werden, damit die in der Saugleitung vorhandene Luft frei entweichen kann.

8.5 Installation und Beschreibung der Gartenbrause (Abb.1)

1. Schließen Sie die Gartenbrause (9) an das Ende des Gartenschlauches (10) mit der Schnellkupplung mit Wasserstop (8) an.
2. Durch das Drehen des schwarzen Ringes an der Auslassseite der Gartenbrause (9) kann das Spritzbild der Gartenbrause eingestellt werden. Der Pfeil an der Oberseite der Gartenbrause (9) zeigt, welche Funktion ausgewählt wurde.
3. Funktionen der Gartenbrause (9):

• Full: Voller, gerader Strahl
- Branch: drei gerade, kleinere Strahle
• Flat: ein flacher Strahl
• Jet: ein kleiner kräftiger Strahl
• Shower: feine Strahlen

9. Bedienung

⚠ Achtung!

Vor der Inbetriebnahme das Produkt unbedingt komplett montieren!

⚠️ HINWEIS!

Die Gartenpumpe muss am Ein- und Auslass absolute Dichtheit vorweisen. Nutzen Sie deshalb unabhängig von Ihrem gewählten Anschluss Teflondichtband oder Dichtungshanf!

Die Gartenpumpe läuft nach Einschaltung im Dauerlauf. Da die Gartenpumpe nicht über eine Trockenlaufabschaltung verfügt, muss die Pumpe in Betrieb dauerhaft unter Beobachtung stehen, um Beschädigungen durch Trockenlauf zu vermeiden. Die Pumpe verfügt über einen Überhitzungsschutz und schaltet ab, wenn die Gartenpumpe zu warm wird.

1. Schließen Sie die Gartenpumpe an die Stromversorgung an.

2. Betätigen Sie den Hauptschalter (11). (Abb.1) Achtung: Die Gartenpumpe startet sofort. Bitte stellen Sie sicher, dass das Produkt komplett montiert wurde.

3. Durch erneutes Drücken des Hauptschalters (11) schaltet sich die Gartenpumpe ab. (Abb.1)

Ziehen Sie immer den Netzstecker.

Benutzen Sie zum Transport des Produkts ausschließlich den Tragegriff (12).

10.1 Entleeren Sie das Gehäuse vor dem Transport.

1. Stellen Sie einen Auffangbehälter mit einem Volumen von circa 2,5 Liter (nicht im Lieferumfang enthalten) für das abzulassende Wasser bereit.

2. Entfernen Sie die Ablassschraube (4).

3. Lassen Sie das Wasser vollständig in den Auffangbehälter aus der Gartenpumpe fließen.

4. Entfernen Sie die Saug- und Druckleitung.

5. Entfernen Sie die an Ihrer Gartenpumpe angebrachten Verbindungssysteme.

6. Kippen Sie anschließend die Gartenpumpe so, dass das Restwasser durch den Saug- und Druckanschluss (3 und 1) abfließt.

7. Verschrauben Sie die Ablassschraube (4).

8. Verschließen Sie den Saug- und Druckanschluss (3 und 1) mit Hilfe der Verschlusskappen (1a und 3a), um die Gartenpumpe vor Staub und Dreck zu schützen.

11. Wartung/Reinigung

⚠ Achtung!

Nehmen Sie Wartungs-, Reinigungs- und Einstellarbeiten nur bei gezogenem Netzstecker vor.

Wir empfehlen, dass Sie das Produkt direkt nach jeder Benutzung reinigen.

⚠️ Achtung!

Achten Sie darauf, dass kein Wasser in den Motor gelangen kann. Spritzen Sie das Produkt nicht mit Wasser ab und reinigen Sie es nicht unter fließendem Wasser. Es besteht Gefahr von Stromschlag und das Produkt könnte beschädigt werden.

Reinigen Sie das Produkt regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese könnten die Kunststoffteile des Produkts angreifen.

- Für eine lange Lebensdauer empfehlen wir eine regelmäßige Kontrolle und Pflege (d. h. mindestens einmal im Monat).

- Vor längerem Nichtgebrauch oder Überwinterung ist die Gartenpumpe gründlich mit Wasser durchzuspülen, komplett zu entleeren und trocken zu lagern.

- Zum Entleeren des Gehäuses die Ablassschraube (4) lösen und die Gartenpumpe leicht kippen.

- Bei Frostgefahr muss die Gartenpumpe entleert werden.

- Nach längeren Stillstandzeiten durch kurzes Ein-/Aus-Schalten prüfen, ob ein einwandfreies Drehen des Rotors erfolgt.

- Bei eventueller Verstopfung der Gartenpumpe schließen Sie die Druckleitung (1) an die Wasserleitung an und nehmen die Saugleitung (3) ab. Öffnen Sie die Wasserleitung. Schalten Sie die Gartenpumpe mehrmals für ca. zwei Sekunden ein. Auf diese Weise können Verstopfungen in den häufigsten Fällen beseitigt werden.

Anschlüsse und Reparaturen

Anschlüsse und Reparaturen der elektrischen Ausrüstung dürfen nur von einer Elektro-Fachkraft durchgeführt werden.

Service-Informationen

Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.

Verschleißteile*: Dichtungen, Vorfilter, Durchflusssensorrad, Rückschlagventil

* nicht zwingend im Lieferumfang enthalten!

Ersatzteile und Zubehör erhalten Sie in unserem Service-Center. Scannen Sie hierzu den QR-Code auf der Titelseite.

12. Lagerung

Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreien sowie für Kinder unzugänglichen Ort.

Die optimale Lagertemperatur liegt zwischen 5 und 30°C.

Bewahren Sie das Elektrowerkzeug in der Originalverpackung auf.

Decken Sie das Elektrowerkzeug ab, um es vor Staub oder Feuchtigkeit zu schützen.

Bewahren Sie die Bedienungsanleitung bei dem Elektrowerkzeug auf.

13. Elektrischer Anschluss

Der installierte Elektromotor ist betriebsfertig angeschlossen. Der Anschluss entspricht den einschlägigen VDE- und DIN-Bestimmungen. Der kundenseitige Netzanschluss sowie die verwendete Verlängerungsleitung müssen diesen Vorschriften entsprechen.

13.1 Schadhafte Elektro-Anschlussleitung

An elektrischen Anschlussleitungen entstehen oft Isolationsschäden.

Ursachen hierfür können sein:

• Druckstellen, wenn Anschlussleitungen durch Fenster oder Türspalten geführt werden.
• Knickstellen durch unsachgemäße Befestigung oder Führung der Anschlussleitung.
• Schnittstellen durch Überfahren der Anschlussleitung.
• Isolationsschäden durch Herausreißen aus der Wandsteckdose.
  • Risse durch Alterung der Isolation.

Solch schadhafte Elektro-Anschlussleitungen dürfen nicht verwendet werden und sind aufgrund der Isolationsschäden lebensgefährlich.

Elektrische Anschlussleitungen regelmäßig auf Schäden überprüfen. Achten Sie darauf, dass beim Überprüfen die Anschlussleitung nicht am Stromnetz hängt.

Elektrische Anschlussleitungen müssen den einschlägigen VDE- und DIN-Bestimmungen entsprechen. Verwenden Sie nur Anschlussleitungen mit gleicher Kennzeichnung.

Ein Aufdruck der Typenbezeichnung auf dem Anschlusskabel ist Vorschrift.

Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch eine besondere Anschlussleitung ersetzt werden, die vom Hersteller oder seinem Kundendienst erhältlich ist.

Wechselstrommotor 230 V\~ / 50 Hz

Netzspannung 230 V\~ / 50 Hz

Netzanschluss und Verlängerungsleitung müssen 3-adrig sein = P + N + SL. - (1/N/PE).

Verlängerungsleitungen bis 25 m müssen einen Mindestquerschnitt von 1,5 mm² aufweisen. Der Netzanschluss wird mit maximal 16 A abgesichert.

Bei Rückfragen bitte folgende Daten angeben:

• Stromart des Motors
- Daten des Motor-Typenschildes

14. Entsorgung und Wiederverwertung

Hinweise zur Verpackung

Die Verpackungsmaterialien sind recycelbar. Bitte Verpackungen umweltgerecht entsorgen.

Hinweise zum Elektro- und Elektronikgerätegesetz (ElektroG)

Elektro- und Elektronik-Altgeräte gehören nicht in den Hausmüll, sondern sind einer getrennten Erfassung bzw. Entsorgung zuzuführen!

• Altbatterien oder -akkus, welche nicht fest im Altgerät verbaut sind, müssen vor Abgabe zerstörungsfrei entnommen werden! Deren Entsorgung wird über das Batteriegesetz geregelt.
• Besitzer bzw. Nutzer von Elektro- und Elektronikgeräten sind nach deren Gebrauch gesetzlich zur Rückgabe verpflichtet.
• Der Endnutzer trägt die Eigenverantwortung für das Löschen seiner personenbezogenen Daten auf dem zu entsorgenden Altgerät!
• Das Symbol der durchgestrichenen Mülltonne bedeutet, dass Elektro- und Elektronikaltgeräte nicht über den Hausmüll entsorgt werden dürfen.

• Elektro- und Elektronikaltgeräte können bei folgenden Stellen unentgeltlich abgegeben werden:

• Öffentlich-rechtliche Entsorgungs- bzw. Sammelstellen (z. B. kommunale Bauhöfe).

• Verkaufsstellen von Elektrogeräten (stationär und online), sofern Händler zur Rücknahme verpflichtet sind oder diese freiwillig anbieten.
• Bis zu drei Elektroaltgeräte pro Geräteart, mit einer Kantenlänge von maximal 25 Zentimetern, können Sie ohne vorherigen Erwerb eines Neu- gerätes vom Hersteller kostenfrei bei diesem ab- geben oder einer anderen autorisierten Sammel- stelle in Ihrer Nähe zuführen.
• Weitere ergänzende Rücknahmebedingungen der Hersteller und Vertreiber erfahren Sie beim jeweiligen Kundenservice.

- Im Falle der Anlieferung eines neuen Elektrogerätes durch den Hersteller an einen privaten Haushalt, kann dieser die unentgeltliche Abholung des Elektroaltgerätes, auf Nachfrage vom Endnutzer, veranlassen. Setzen Sie sich hierzu mit dem Kundenservice des Herstellers in Verbindung.

- Diese Aussagen gelten nur für Geräte, die in den Ländern der Europäischen Union installiert und verkauft werden und die der Europäischen Richtlinie 2012/19/EU unterliegen. In Ländern außerhalb der Europäischen Union können davon abweichende Bestimmungen für die Entsorgung von Elektro- und Elektronik-Altgeräten gelten.

15. Störungsabhilfe

Die folgende Tabelle zeigt Fehlersymptome auf und beschreibt, wie Sie Abhilfe schaffen können, wenn Ihre Maschine einmal nicht richtig arbeitet. Wenn Sie das Problem damit nicht lokalisieren und beseitigen können, wenden Sie sich an Ihre Service-Werkstatt.

Hinweis: Bei Rücklieferung des Gerätes zur Reparatur beachten Sie bitte, dass das Gerät leer und trocken an die Fachwerkstatt gesendet werden muss.

Störung Mögliche Ursache Abhilfe
Motor läuft nicht an oder bleibt während des Betriebs plötzlich stehen.	Netzspannung fehlt. Netzspannung überprüfen.
	Elektrische Unterbrechung. Gartenpumpe von einer Fachwerkstatt prüfen lassen.
	Pumpenrad blockiert und Thermosensor hat abgeschaltet.	Gartenpumpe von der Stromversorgung trennen, Wasserschläuche und Anschlüsse demontieren und reinigen.
Gartenpumpe saugt nicht an.	Saugventil nicht im Wasser. Saugventil im Wasser anbringen.
	Gartenpumpe wurde nicht mit Förderflüssigkeit befüllt.	Gartenpumpe mit Wasser befüllen.
	Gartenpumpe saugt an einer Verbindungsstelle Luft an.	Saugseitige Verbindungen luftdicht abdichten.
	Undichte bzw. beschädigte Saugleitung.	Saugleitung auf Beschädigung prüfen und luftdicht abdichten.
	max. Saughöhe überschritten. Saughöhe überprüfen.
	Wartezeit wurde nicht eingehalten.	Gartenpumpe einschalten und warten bis die Gartenpumpe Wasser angesaugt hat.
	Luft kann nicht entweichen, da Druckleitung geschlossen bzw. Restwasser in der Druckleitung ist.	Den an der Druckleitung vorhandenen Verbraucher öffnen (z. B. Spritze, Brause usw.) bzw. Druckleitung entleeren oder während des Ansaugvorgangs von der Gartenpumpe lösen.
	Saugleitung verstopft. Saugleitung reinigen.
Motor läuft, jedoch gehen Fördermenge oder Druck plötzlich zurück.	Saughöhe zu hoch. Saughöhe überprüfen.
	Wasserspiegel sinkt rasch. Saugventil tiefer legen.
	Leistung verringert durch Schadstoffe.	Gartenpumpe reinigen und Verschleißteile ersetzen.
	Saugleitung verstopft. Saugleitung reinigen.
	Saugseite undicht. Saugseite abdichten.
Thermosensor schaltet die Gartenpumpe ab.	Motor überlastet, Reibung durch Fremdstoffe zu hoch.	Gartenpumpe demontieren und reinigen, Ansaugen von Fremdstoffen verhindern.

Garantiebedingungen

Revisionsdatum 26.11.2021

Sehr geehrte Kundin, sehr geehrter Kunde,

unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte ein Gerät dennoch nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der unten angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die Service-rufnummer zur Verfügung. Die nachfolgenden Hinweise sollen Ihnen für eine problemlose Bearbeitung und Regulierung im Schadensfall dienen.

Für die Geltendmachung von Garantieansprüchen - innerhalb Deutschland - gilt folgendes:

1. Diese Garantiebedingungen regeln unsere zusätzlichen Hersteller-Garantieleistungen für Käufer (private Endverbraucher) von Neugeräten. Die gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Für diese ist der Händler zuständig, bei dem Sie das Produkt erworben haben.

2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neuen Gerät, die auf einem Material- oder Herstellungsfehler beruhen und ist - nach unserer Wahl - auf die unentgeltliche Reparatur solcher Mängel oder den Austausch des Gerätes beschränkt (ggf. auch Austausch mit einem Nachfolgemodell). Ersetzte Geräte oder Teile gehen in unser Eigentum über. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder beruflichen Einsatz konstruiert wurden. Ein Garantiefall kommt daher nicht zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unseren Garantieleistungen ausgenommen sind:

- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung, nicht fachgerechte Installation, Nichtbeachtung der Bedienungsanleitung (z.B. Anschluss an eine falsche Netzspannung oder Stromart) bzw. der Wartungs- und Sicherheitsbestimmungen oder durch Einsatz des Geräts unter ungeeigneten Umweltbedingungen sowie durch mangelnde Pflege und Wartung entstanden sind.

- Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Werkzeugen bzw. Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub), Transportschäden, Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden sind.

- Schäden am Gerät oder an Teilen des Geräts, die auf einen bestimmungsgemäßen, üblichen (betriebsbedingten) oder sonstigen natürlichen Verschleiß zurückzuführen sind sowie Schäden und/oder Abnutzung von Verschleißteilen.

- Mängel am Gerät, die durch Verwendung von Zubehör-, Ergänzungs- oder Ersatzteilen verursacht wurden, die keine Originalteile sind oder nicht bestimmungsgemäß verwendet werden.

- Geräte, an denen Veränderungen oder Modifikationen vorgenommen wurden.

- Geringfügige Abweichungen von der Soll-Beschaffenheit, die für Wert und Gebrauchstauglichkeit des Geräts unerheblich sind.

- Geräte an denen eigenmächtig Reparaturen oder Reparaturen, insbesondere durch einen nicht autorisierten Dritten, vorgenommen wurden.

- Wenn die Kennzeichnung am Gerät bzw. die Identifikationsinformationen des Produktes (Maschinenaufkleber) fehlen oder unlesbar sind.

- Geräte die eine starke Verschmutzung aufweisen und daher vom Servicepersonal abgelehnt werden.

Schadensersatzansprüche sowie Folgeschäden sind von dieser Garantieleistung generell ausgeschlossen.

1. Die Garantiezeit beträgt regulär 24 Monate* (12 Monate bei Batterien / Akkus) und beginnt mit dem Kaufdatum des Gerätes. Maßgeblich ist das Datum auf dem Original-Kaufbeleg. Garantieansprüche müssen jeweils nach Kenntniserlangung unverzüglich erhoben werden. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services. Das betroffene Gerät ist in gesäubertem Zustand zusammen mit einer Kopie des Kaufbelegs, - hierin enthalten die Angaben zum Kaufdatum und der Produktbezeichnung - der Kundendienststelle vorzulegen bzw. einzusenden. Wird ein Gerät unvollständig, ohne den kompletten Lieferumfang eingesendet, wird das fehlende Zubehör wertmäßig in Anrechnung / Abzug gebracht, falls das Gerät ausgetauscht wird oder eine Rückerstattung erfolgt. Teilweise oder komplett zerlegte Geräte können nicht als Garantiefall akzeptiert werden. Bei nicht berechtigter Reklamation bzw. außerhalb der Garantiezeit trägt der Käufer generell die Transportkosten und das Transportrisiko. Einen Garantiefall melden Sie bitte vorab bei der Servicestelle (s.u.) an. In der Regel wird vereinbart, dass das defekte Gerät mit einer kurzen Beschreibung der Störung per Abhol-Service (nur in Deutschland) oder - im Reparaturfall außerhalb des Garantiezeitraums - ausreichend frankiert, unter Beachtung der entsprechenden Verpackungs- und Versandrichtlinien, an die unten angegebene Serviceadresse eingesendet wird. Beachten Sie bitte, dass Ihr Gerät (modellabhängig) bei Rücklieferung, aus Sicherheitsgründen - frei von allen Betriebsstoffen ist. Das an unser Service-Center eingeschickte Produkt, muss so verpackt sein, dass Beschädigungen am Reklamationsgerät auf dem Transportweg vermieden werden. Nach erfolgter Reparatur / Austausch senden wir das Gerät frei an Sie zurück. Können Produkte nicht repariert oder ausgetauscht werden, kann nach unserem eigenen freien Ermessen ein Geldbetrag bis zur Höhe des Kaufpreises des mangelhaften Produkts erstattet werden, wobei ein Abzug aufgrund von Abnutzung und Verschleiß berücksichtigt wird. Diese Garantieleistungen gelten nur zugunsten des privaten Erstkäufers und sind nicht abtret- oder übertragbar.

2. Für die Geltendmachung Ihres Garantieanspruches kontaktieren Sie bitte unser Service-Center.

Bitte verwenden Sie vorzugsweise unser Formular auf unserer

Bitte senden Sie uns keine Geräte ohne vorherige Kontaktaufnahme und Anmeldung bei unserem Service-Center.

Für die Inanspruchnahme dieser Garantiezusagen ist der Erstkontakt mit unserem Service-Center zwingende Voraussetzung.

1. Bearbeitungszeit - Im Regelfall erledigen wir Reklamationssendungen innerhalb 14 Tagen nach Eingang in unserem Service-Center.

Sollte in Ausnahmefällen die genannte Bearbeitungszeit überschritten werden, so informieren wir Sie rechtzeitig.

1. Verschleißteile - Verschleißteile sind: a) mitgelieferte, an- und/oder eingebaute Batterien / Akkus sowie b) alle modellabhängigen Verschleißteile (siehe Bedienungsanleitung). Von der Garantieleistung ausgeschlossen sind tief entladene bzw. an Gehäuse und oder Batteriepolen beschädigte Batterien / Akkus.
2. Kostenvoranschlag - Von der Garantieleistung nicht oder nicht mehr erfasste Geräte reparieren wir gegen Berechnung. Auf Nachfrage bei unserem Service-Center können Sie die defekten Geräte für einen Kostenvoranschlag einsenden und ggf. dem Service-Center schriftlich (per Post, eMail) die Reparaturfreigabe erteilen. Ohne Reparaturfreigabe erfolgt keine weitere Bearbeitung.
3. Andere Ansprüche, als die oben genannten, können nicht geltend gemacht werden.

Die Garantiebedingungen gelten nur in der jeweils aktuellen Fassung zum Zeitpunkt der Reklamation und können ggf. unserer Homepage (www.scheppach.com) entnommen werden.

Bei Übersetzungen ist stets die deutsche Fassung maßgeblich.

Scheppach GmbH · Günzburger Str. 69 · 89335 Ichenhausen (Deutschland) · www.scheppach.com

Telefon: [phone] (Service-Hotline/Freecall Rufnummer dt. Festnetz**) · Telefax +49 [0] 8223 4002 20 · E-Mail: [e-mail] · Internet: http://www.scheppach.com

* Produktabhängig auch über 24 Monate; länderbezogen können erweiterte Garantieleistungen gelten

** Verbindungskosten: kostenlos aus dem deutschen Festnetz

Änderungen dieser Garantiebedingungen ohne Voranmeldung behalten wir uns jederzeit vor.

Ersatzteile Zubehör

Reparatur
DokumenteKontakt

EU-Konformitätserklärung

Originalkonformitätserklärung

Art.-Nr. / Art. no. / N° d'ident.:

SCHEPPACH

GARTENPUMPE -

GARDEN PUMP -

POMPE DE JARDIN -

59094099984

GP600S

GP600S

GP600S

89/686/EWG_96/58/EG 90/396/EWG

Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller.

* Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

Ichenhausen, 07.11.2023

i. V. Andres Pecher Signature / Andreas Pecher / Read of Project Management

First CE: 2022

Offensichtliche Mängel sind innerhalb von 8 Tagen nach Erhalt der Ware anzuzeigen, andernfalls verliert der Käufer sämtliche Ansprüche wegen solcher Mängel. Wir leisten Garantie für unsere Maschinen bei richtiger Behandlung auf die Dauer der gesetzlichen Gewährleistungsfrist ab Übergabe in der Weise, dass wir jedes Maschinenteil, dass innerhalb dieser Zeit nachweisbar in Folge Material- oder Fertigungsfehler unbrauchbar werden sollte, kostenlos ersetzen. Für Teile, die wir nicht selbst herstellen, leisten wir nur insoweit Gewähr, als uns Gewährleistungsansprüche gegen die Vorlieferanten zustehen. Die Kosten für das Einsetzen der neuen Teile trägt der Käufer. Wandlungs- und Minderungsansprüche und sonstige Schadensersatzansprüche sind ausgeschlossen.

Warranty GB
