BEDIENUNGSANLEITUNG DCEX40A Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

DC-KRAFTSTOFFFÖRDERPUMPE

MODELL: DCEX40 / DCEX40A

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

DC-KRAFTSTOFFÜBERTRAGUNG

PUMPE

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zu unseren Produkten? Benötigen Sie technische Unterstützung Kontakt:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für

Warnung: Um das Verletzungsrisiko zu verringern, muss der Benutzer die Bedienungsanleitung sorgfältig lesen.

Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2012/19/EU. Das Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass das Produkt in der Europäischen Union einer getrennten Müllentsorgung unterliegt. Dies gilt für das Produkt und alle mit diesem Symbol gekennzeichneten Zubehörteile. So gekennzeichnete Produkte dürfen nicht im normalen Hausmüll entsorgt werden, sondern müssen an einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden.

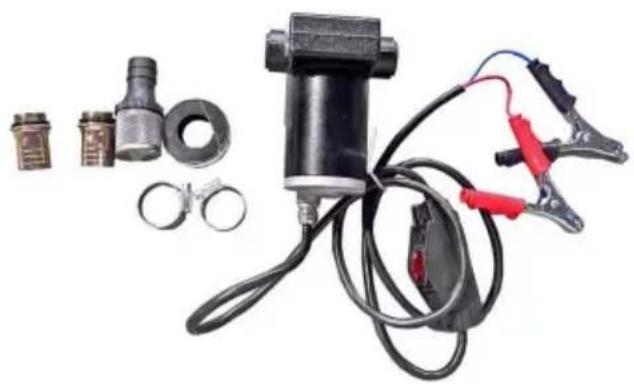

ACCESSORY

MODELL: DCEX40				MODELL: DCEX40A
NEIN..N	BeschreibungN	Menge	BildUnd	NEIN	Beschreibung	Menge	BildUnd
1	Ich verbinde michR	2		1	AuslaufSchlauch	1
2	Klemme	2		2	EinlassSchlauch	1
3	FadenBand	1		3	HandbuchÖlpistole	1
4	Filter	1		4	Fadenband	1

MAIN SPECIFICATIONS

Modell	DCEX40	DCEX40A
Stromspannung	Gleichstrom 12 V	Gleichstrom 12 V
Leistung	1/7 PS	1/7 PS
Maximaler Durchfluss	5 GPM	5 GPM
Maximaler Hub	30 Fuß	30 Fuß
Maximale Saughöhe	7 FT	7 FT
Anwendbare Temperatur	-25~50 -25~50
Arbeitszeit	30 Minuten einwirken lassen, 30 Minuten ruhen lassen (bei Raumtemperatur).

GENERAL SAFETY RULES

ACHTUNG: Bitte bewahren Sie diese Anleitung zum späteren Nachschlagen auf.

Lesen Sie die Anweisungen sorgfältig durch, bevor Sie das beschriebene Produkt zusammenbauen, installieren, bedienen oder warten. Schützen Sie sich und andere, indem Sie alle Sicherheitshinweise beachten. Die Nichtbeachtung der Anweisungen kann zu Verletzungen und/oder Sachschäden führen. Informationen zu diesem Produkt und andere wichtige Informationen finden Sie auf dem Pumpengehäuse.

Nutzungsanforderungen:

Diese Pumpe ist für die Verwendung mit Erdölkraftstoffen mit geringer Viskosität wie Benzinmischungen (bis zu E15), Dieselkraftstoffmischungen (bis zu B20) und Kerosin konzipiert, getestet und zugelassen.

Bitte treffen Sie alle erforderlichen Vorsichtsmaßnahmen beim Umgang mit diesen brennbaren Flüssigkeiten. Verwenden Sie diese Pumpe nicht zum Umfüllen anderer Flüssigkeiten als derjenigen, für

es wurde nicht dafür entwickelt. Andernfalls können die Pumpenkomponenten beschädigt werden

ALLGEMEINE SICHERHEITSHINWEISE

WICHTIG: Es liegt in Ihrer Verantwortung:

• Kennen und befolgen Sie die geltenden nationalen und lokalen Sicherheitsvorschriften über die Installation und den Betrieb elektrischer Geräte zum Umgang mit brennbaren Flüssigkeiten
• Kennen und befolgen Sie alle Sicherheitsvorkehrungen beim Umgang mit Erdölkraftstoffen
• Stellen Sie sicher, dass alle Gerätebediener Zugang zu ausreichenden

Anweisungen für sichere Betriebs- und Wartungsverfahren

Beachten Sie alle Sicherheitsvorkehrungen zum sicheren Umgang mit Erdölkraftstoffen

! DANGER

Um Personen- oder Sachschäden zu vermeiden, treffen Sie beim Abgeben von Kraftstoff die Vorsichtsmaßnahmen gegen Feuer oder Explosion.

Betreiben Sie die Pumpe nicht in der Nähe von Zündquellen, darunter laufenden oder heißen Motoren, brennenden Tabakprodukten, Gas- oder Elektroheizungen oder elektronischen Geräten jeglicher Art. Ein Funke kann Kraftstoffdämpfe entzünden.

WARNING

Vermeiden Sie längeren Hautkontakt mit Mineralölkraftstoffen. Tragen Sie bei Spritzern oder Verschütten Schutzbrillen, Handschuhe und Schürzen.

Wechseln Sie durchtränkte Kleidung und waschen Sie die Haut umgehend mit Wasser und Se

WARNING

Alle zu Ihrer Pumpe hinzugefügten Komponenten wie Schlauch, Düse oder Messgerät müssen statisch geerdet und für die Verwendung mit Erdölkraftstoffen zugelassen sein.

WARNING

Dieses Produkt darf nicht zum Pumpen von Kraftstoff oder anderen Flüssigkeiten in Flugzeuge verwendet werden.

Umgebungsbedingungen

Temperatur	-25 ~ +50
Relative Luftfeuchtigkeit	30 % bis 90 %
Atmosphärischer Druck	86Kpa~106Kpa

INSTALLATION & WIRING

1. Stellen Sie vor der elektrischen Installation sicher, dass alle Teile ordnungsgemäß installiert sind angeschlossen, geerdet und gut abgedichtet.
2. Stellen Sie den Schalter auf OFF, um ein versehentliches Verschütten zu verhindern sobald der Motor mit Strom versorgt wird.
3. Führen Sie die elektrischen Leitungen zur Stromquelle und stellen Sie sicher, dass die Krokodilklemmen sind korrekt mit dem Minuspol (-) oder Pluspol (+) der Stromquelle verbunden.
4. Öffnen Sie die Füllkupplung, um das Gerät zu betanken.
5. Wenn der Tankvorgang abgeschlossen ist, bringen Sie die Zapfpistole wieder in ihre Aufbewahrungsposition. und schalten Sie die Pumpe aus.

- = =

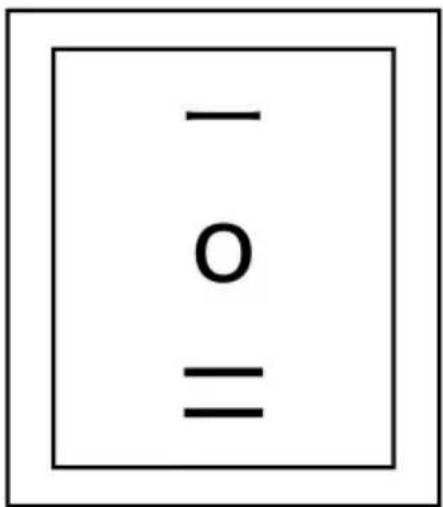

Doppelwegschalter

Der Schalter hat eine Doppelwegefunktion: „I“: Pumpe EIN und Durchfluss bewegt sich in Pfeilrichtung.

„O“: Pumpe AUS.

„=“: Pumpe EIN und rückwärts laufen

COMMON TROUBLESHOOTING

Symptom	Ursache	Heilung
Pumpe saugt nicht an	Problem mit der Saugleitung	Auf Lecks oder Einschränkungen in der Saugleitung prüfen
	Bypassventil geöffnet	Ventil ausbauen und prüfen; muss sich frei bewegen können und frei von Schmutz sein
	Lamellen klemmen	Überprüfen Sie die Flügel und Rotorschlitze auf Kerben, Grate, und tragen
	Zu großer Rotor oder Flügel tragen	Rotor und Flügel auf übermäßigen Verschleiß oder Beschädigung prüfen und ggf. ersetzen
	Systemblockaden	Überprüfen Sie Filter und Bypassventil auf Schmutz; entfernen Sie die Düse und testen Sie den Durchfluss bei eingeschaltete
Geringe Kapazität	Übermäßiger Schmutz im Sieb Sieb	ausbauen und reinigen
	Probleme mit der Saugleitung	Auf Lecks oder Einschränkungen in der Saugleitung prüfen
	Bypassventil klemmt	Ventil ausbauen und prüfen; muss sich frei bewegen können und frei von Schmutz sein
	Auslass verstopft	Überprüfen Sie den Pumpenauslassschlauch, die Düse und den Filter auf Verstopfungen
	Lamellen klemmen	Lamellen und Rotorschlitze auf Verschleiß prüfen, ggf. ersetzen
	Zu großer Rotor oder Flügel tragen	Rotor und Flügel auf übermäßigen Verschleiß oder Beschädigung prüfen und ggf. ersetzen
	Beschädigung des Schlauchs oder der	Düse. Ersetzen Sie den Schlauch oder die Düse.
	Verstopfter Filter	Filter ersetzen
	Niedriger Flüssigkeitsstand	Tank füllen
Motor überhitzt	Verstopftes Sieb	Bildschirm reinigen
	Verengte Saugleitung	Rohr ausbauen und reinigen
	Motorschaden	Kontaktieren Sie Ihren Händler vor Ort für die Reparatur oder den Austausch
	Blockierung des Pumpenrotors	Reinigen und überprüfen Sie den Pumpenrotor und die Flügel
