SC-TT4-7L - Speisenwärmer Vevor - Kostenlose Bedienungsanleitung

Produkttyp	Warmhalteplatten-Ständer (Buffet-Wärmer)
Marke	Vevor
Modell	SC-TT4-7L
Abmessungen (L x B x H)	643 x 580 x 310 mm
Netzspannung	AC 110-120 V / 220-240 V (je nach Version)
Frequenz	60 Hz / 50 Hz
Leistung	1500 W
Wasserbehälterkapazität	Ca. 7 L (max. zu 2/3 füllen)
Anzahl der Lebensmittelbehälter	4 (Modell SC-TT4-7L)
Hauptfunktionen	Dampferhitzung, Warmhalten, Hydrierung, Lebensmittelklassifizierung
Temperaturregelung	Einstellbarer Thermostat mit Kontrollleuchte
Material	Edelstahl und hitzebeständige Komponenten
Installation	Auf stabiler Arbeitsfläche, Erdung erforderlich
Sicherheit	Erdung, Überhitzungsschutz, automatische Abschaltung bei Wassermangel
Wartung und Reinigung	Behälter und Schalen mit einem nicht korrosiven Reinigungsmittel abwischen; nicht eintauchen oder mit Wasserstrahl reinigen
Ersatzteile und Reparatur	Ablassventil, Ablaufschlauch, Deckel, Löffel; Reparatur nur durch Fachpersonal
Verwendung	Gewerbliche Nutzung (Gastronomie, Buffet)
Garantie	Elektronische Garantieurkunde verfügbar unter www.vevor.com/support

Häufig gestellte Fragen - SC-TT4-7L Vevor

Welche Art von Stromversorgung wird für den SC-TT4-7L benötigt?

Das Gerät arbeitet mit AC 110-120 V oder 220-240 V je nach Version. Überprüfen Sie vor dem Anschluss das Typenschild.

Wie verwende ich den Warmhalteplatte zum ersten Mal?

Entfernen Sie die Schutzfolie, füllen Sie den Wassertank zu zwei Dritteln, schließen Sie das Gerät an, schalten Sie es ein und stellen Sie die gewünschte Temperatur mit dem Thermostat ein.

Wie viel Wasser sollte in den Tank gefüllt werden?

Füllen Sie den Wassertank bis zu etwa zwei Dritteln seiner Kapazität (ca. 4,5 L), um Überlaufen und Stromschlaggefahr zu vermeiden.

Wie reinige ich den Vevor-Warmhalteplatte?

Ziehen Sie den Netzstecker, lassen Sie es abkühlen, wischen Sie dann den Tank und die Schalen mit einem weichen Tuch ab, das mit einem nicht korrosiven Reinigungsmittel getränkt ist. Verwenden Sie niemals einen Wasserstrahl und tauchen Sie das Gerät nicht in Wasser.

Was tun, wenn das Gerät nicht heizt?

Überprüfen Sie, ob das Gerät eingesteckt ist und der Thermostat eingestellt ist. Wenn die Kontrollleuchten leuchten, die Temperatur aber nicht steigt, könnte das Heizrohr defekt sein. Wenden Sie sich zum Austausch an einen Fachmann.

Kann das Gerät zu Hause verwendet werden?

Nein, dieses Modell ist für den gewerblichen Gebrauch (Gastronomie, Buffet) ausgelegt. Es ist nicht für den Hausgebrauch geeignet.

Wie wird das Wasser aus dem Tank abgelassen?

Verwenden Sie das Ablassventil unter dem Gerät. Stellen Sie sicher, dass es nach Gebrauch fest verschlossen ist. Zum Ausbauen das Dichtband ersetzen.

Ist eine Erdung des Geräts erforderlich?

Ja, aus Sicherheitsgründen ist eine Erdung erforderlich. Schließen Sie das Gerät an eine Steckdose mit Erdung an.

Welche Abmessungen hat der SC-TT4-7L?

Das Gerät ist 643 mm lang, 580 mm breit und 310 mm hoch.

Wo finde ich Ersatzteile?

Die Ersatzteile (Ablassventil, Löffel usw.) sind im Handbuch aufgelistet. Um sie zu bestellen oder eine Reparatur zu erhalten, kontaktieren Sie den Vevor-Support unter www.vevor.com/support.

BEDIENUNGSANLEITUNG SC-TT4-7L Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Speisenwärmer-Display

Betroffene Modelle: sc-tt2-7I sc-tt3-7I sc-tt4-7I

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.

"Sparen Sie die Hälfte", "Halber Preis" oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Einsparungen, die Sie durch den Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Top-Marken erzielen könnten, und bedeutet nicht unbedingt, dass alle von uns angebotenen Werkzeugkategorien abgedeckt sind. Wir möchten Sie freundlich daran erinnern, bei der Bestellung bei uns sorgfältig zu prüfen, ob Sie sparen tatsächlich die Hälfte im Vergleich zu den großen Top-Marken.

VEVOR®

TOUGH TOOLS, HALF PRICE

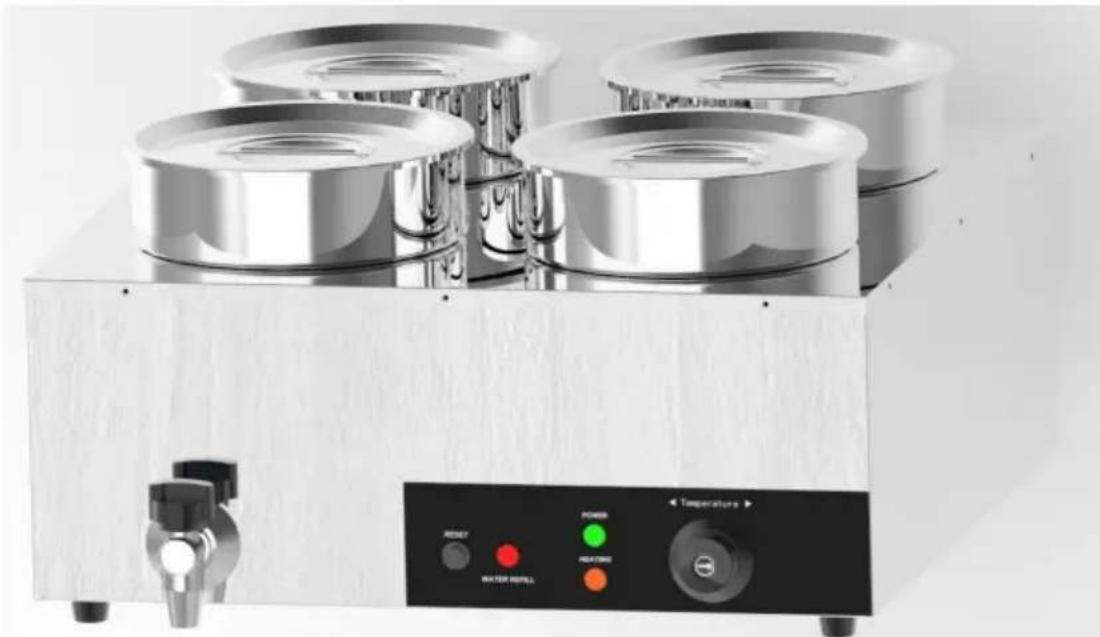

Speisenwärmer-Display

Modell: sc-Tt4-71

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

Warnung: Um das Verletzungsrisiko zu verringern, muss der Benutzer die Bedienungsanleitung sorgfältig lesen.

KORREKTE ENTSORGUNG Dieses

Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2012/19/EU. Das Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass das Produkt in der Europäischen Union einer getrennten Müllentsorgung unterliegt. Dies gilt für das Produkt und alle mit diesem Symbol gekennzeichneten Zubehörteile. So gekennzeichnete Produkte dürfen nicht mit dem normalen Hausmüll entsorgt werden, sondern müssen an einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden.

WARME AUFFORDERUNG

Dieses Produkt ist durch eine Schutzfolie auf der Oberfläche der Maschine geschützt, um Kratzer während des Transports zu vermeiden. Bitte entfernen Sie vor Gebrauch alle Schutzfolien!

1. Gebrauchsanweisung:

1. Vor der Verwendung ist eine Sicherheitserdung erforderlich!
2. Die verwendete Spannung muss der Nennspannung entsprechen. 3. Füllen

Sie den Wassertank vor dem ersten Gebrauch zu etwa zwei Dritteln, bevor Sie ihn an die Stromversorgung

anschließen. Wenn der Wassertank unter der Maschine fast leer ist, schalten Sie zuerst die Stromversorgung aus

und lassen Sie das Gerät abkühlen, bevor Sie es nachfüllen. Achten Sie dabei darauf, dass der

Wasserstand nicht mehr als zwei Drittel des Tanks beträgt, um die Gefahr eines Stromschlags zu vermeiden.

4.Wenn die Stromversorgung eingeschaltet ist und die Betriebsanzeige leuchtet, drehen Sie den Heizschalter der

Temperaturregelung, um die gewünschte Lebensmittelisolierungstemperatur auszuwählen, wodurch das Wasser im

Tank auf eine bestimmte Temperatur erhitzt und im Suppeneimer gehalten wird.

1. Schalten Sie nach dem Gebrauch immer das Gerät aus, um Unfälle während der Reinigung zu vermeiden. 6. Wenn

während des Gebrauchs Anomalien auftreten, stellen Sie den Gebrauch ein und lassen Sie

Führen Sie eine professionelle Fehlerbehebung durch, bevor Sie fortfahren.

1. Das Produkt ist nicht geeignet für Personen mit körperlichen, sensorischen oder geistige Behinderungen oder Mangel an Erfahrung und Wissen, einschließlich Kinder.

2. Vermeiden Sie es, Hände oder andere Körperteile in den Wassertank oder in die Nähe des Wassertanks zu tauchen.

Nach dem Kochen können auf der Oberfläche noch einige Zeit hohe Temperaturen auftreten.

nach dem Betrieb oder nach der Nutzung; berühren Sie nur, wenn es unbedingt notwendig ist, um

Vermeiden Sie Verbrennungen oder andere Verletzungen.

9.Wenn Sie den Ablasshahn zum ersten Mal installieren, stellen Sie sicher, dass eine Abdichtung vorgenommen wird

B. indem Sie Klebeband um die Fäden wickeln.

1. Um den Ablaufhahn später zu demontieren, ersetzen Sie das Band durch ein ein neues und bringen Sie es erneut sicher an.

2. Um das Ablassventil einzustellen, drücken Sie den Knopf.

2. Vorsichtsmaßnahmen und Wartung:

1. Die Operation sollte von dafür vorgesehenem Personal durchgeführt werden, das erfahren im Umgang mit den Maschinen und Geräten.

2. Gehen Sie beim Bewegen der Maschine vorsichtig vor. Wenn eine Fehlfunktion auftritt, sollte von Fachpersonal repariert werden und darf nicht beschädigt werden.

3. Bitte installieren oder lagern Sie dieses Gerät nicht an den folgenden Orten Vermeidung unbeabsichtigter Bedienung und Fehlfunktionen:

3.1 Auf einem instabilen Tisch oder einer instabilen Theke.

3.2 Orte mit hohen oder niedrigen Temperaturen.

3.3 Orte mit übermäßigem Luftvolumen und Staub.

3.4 Orte mit sehr instabiler Versorgungsspannung.

3.5 Orte ohne gute Erdungsvorrichtungen.

1. Geräte dürfen nicht mit Wasserstrahlrohren gereinigt oder in Wasser, um Stromlecks zu vermeiden.

2. Wischen Sie den Wassertank nach Gebrauch mit einem nicht ätzenden Reinigungsmittel ab. und Futternapf sauber.

3. Es ist strengstens verboten, Flüssigkeiten zu verwenden, die in der Farbe löslich sind, um zu wischen die Oberfläche der Maschine

4. Besondere Vorsichtsmaßnahmen:
   7.1 Dieses Produkt ist ein kommerzielles Gerät und nicht für den Hausgebrauch geeignet.
   verwenden
   7.2 Während des Gebrauchs nicht schütteln oder kippen
   7.3 Kann nicht zerlegt, verändert oder demontiert werden ohne
   Genehmigung, da die Änderung zu schweren Unfällen führen kann.
   7.4Vor der Reinigung muss die Stromversorgung unterbrochen werden, um
   unbeabsichtigte Leckageunfälle
   7.5 Berühren Sie das Gehäuse während des Gebrauchs nicht direkt mit den Händen.
   hohe Temperaturen. Verwenden Sie Spezialwerkzeuge und hitzebeständige Handschuhe, wenn
   Umgang mit Lebensmitteln.
   7.6 Es ist verboten, harte und scharfe Gegenstände zum Zerkratzen oder Aufschneiden der Maschine.

3. Normale Arbeitsbedingungen:

1. Die Umgebungstemperatur beträgt 5-50 y und die relative Luftfeuchtigkeit beträgt nicht mehr als 90 %;

2. Versorgungsspannung: 110 V ± 10 %, Frequenz: 60 ± 1 % Hz. (220 V ± 10 %, Frequenz: 50 ± 1 % HZ)

4. Produkteinführung

1. Dieses Produkt hat ein neuartiges und einzigartiges Design, schönes Aussehen, eine Kombination aus quadratischen und runden Formen, mehrere Lebensmittelboxen, einfach zu gleichzeitig klassifizieren und verwenden, robust und langlebig sowie leicht zu pflegen. Ausgestattet mit Dampfheizfunktion kann es gleichmäßig erhöhen Temperatur und ist mit einem großen Wassertank ausgestattet, um die Lebensmittel Feuchtigkeit. Es handelt sich um eine Spezialausrüstung zur Präsentation, Ausstellung, Isolierung, Befeuchtung und Klassifizierung von Lebensmitteln.

Symbolbeschreibung:

In dieser Anleitung werden alle wichtigen Sicherheitshinweise mit Symbolen hervorgehoben.

Anweisungen und Empfehlungen für das Gerät. Um zu vermeiden,

Unfälle, Personenschäden oder Sachschäden, seien Sie bitte besonders vorsichtig, folgen Sie diesen Anweisungen.

Äquipotential Gefährliche Spannung

Verbrühschutz-Etikett

6.Produktspezifikationen

MODELL	STROMSPANNUNG(V)	FREQUENZ(Hz)	LEISTUNG(IN)	GRÖSSE(mm)
SC-TT2-7L	AC110-120	60	1200	580*373*310
	AC220-240	50
SC-TT3-7L	AC110-120	60	1200	850*373*310
	AC220-240	50
SC-TT4-7L	AC110-120	60	1500	643*580*310
	AC220-240	50

7. Aussehen des Produkts

SC-TT2-7L	SC-TT3-7L	SC-TT4-7L

Hinweis: Die Lage dieser elektrischen Komponente richtet sich nach der Konstruktion bei dieser Zeit, und unser Unternehmen behält sich das Recht vor, Änderungen an der Wenn sich das Design ändert und die Bedienungsanleitung

nicht zeitnah verbessert, wir hoffen auf das Verständnis der Kunden!

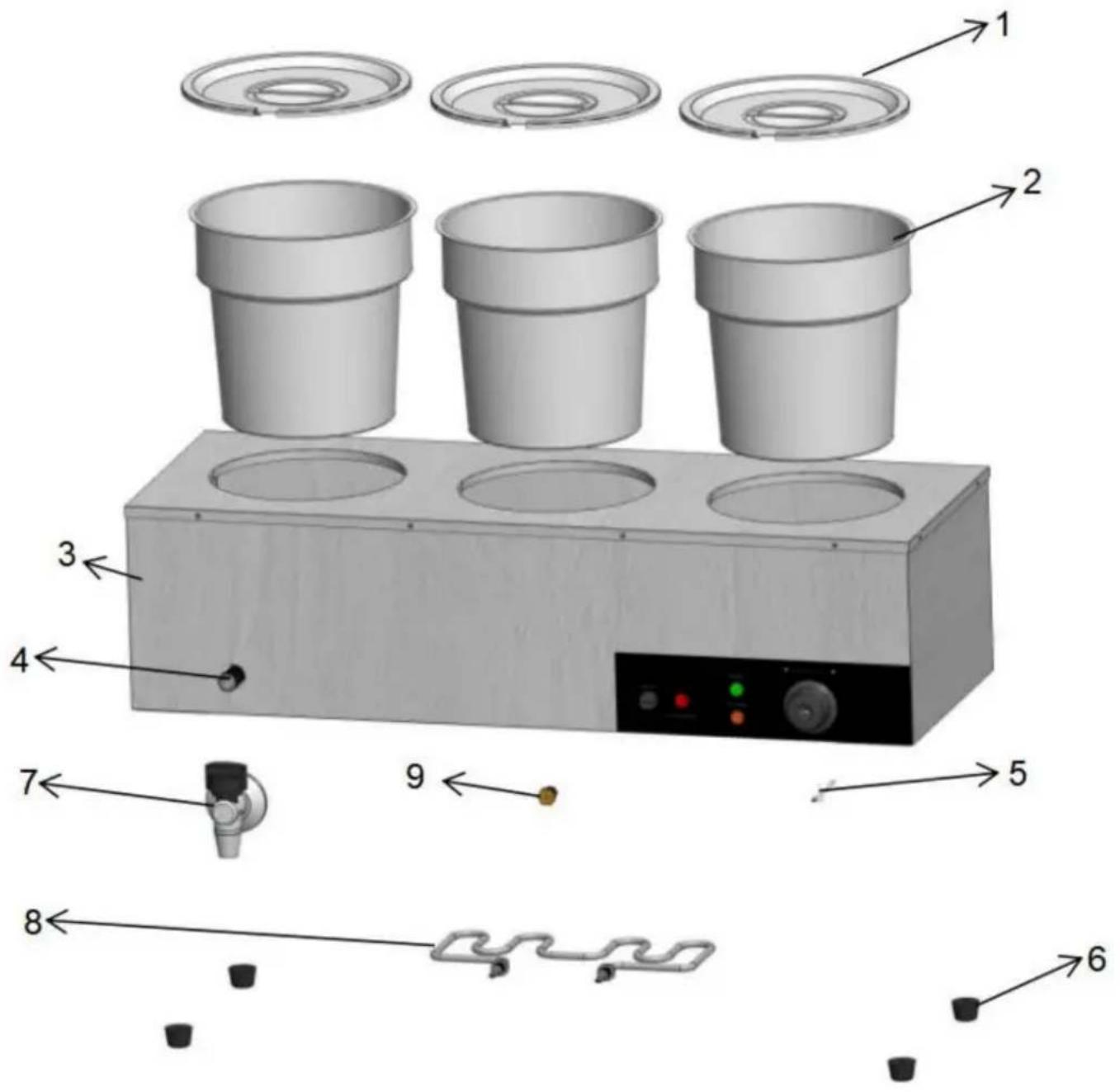

8. Produktstrukturdiagramm

SC-TT3-7L BOOM-LISTE
NEIN.	NAME			NMAE	PCSPG
01	Suppeneimerdeckel	2	06	Maschinenfuß	4
02	7L Suppeneimer	3	07	Ablassventil	1
03	Rack-Wassertank	1	08	Heizrohr	1

04	Abflussrohr	1	09 Dichtung Sondenmutter	1
05	Temperaturbegrenzer Sonde	1

SC-TT SERIE ERSATZTEILLISTE

NEIN.	NAME	PCS	NEIN.	NAME	PCS
01	Ablassventil	1	03	Rohmaterialband	1
02	Löffel	1	04	Undichte Löffel	1

Achtung: Bitte vor der Lieferung die Vollständigkeit des Zubehörs prüfen Installation!

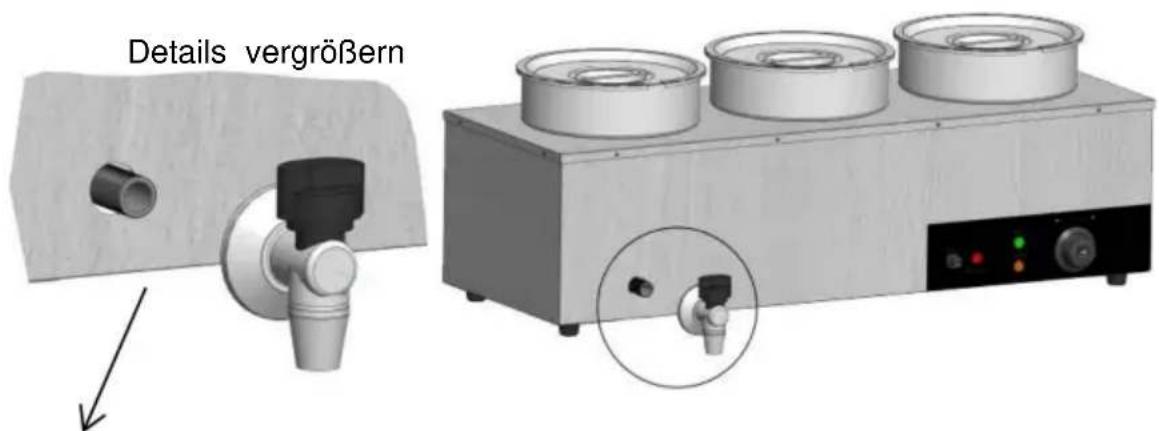

SC-TT3-7L INSTALLATIONSDIAGRAMM

Die Einbauvarianten der Badebeckenserien sind einheitlich. Nachfolgend sehen Sie das Installationsdiagramm mit SC-TT3-7L als Beispiel

Umwickeln Sie das Gewinde des Abflussrohrs 4-5 Umdrehungen, dann Ablassventil festziehen und ausrichten senkrecht zur Laufrichtung der Maschine.

Aufmerksamkeit!

1. In Zukunft, bei der Demontage der Ablassventil, ein neues Rohmaterialband muss ersetzt werden.
2. Bei der Einstellung des Ablassventils ist Zum Einstellen muss der Knopf gedrückt werden.

Rohstoff

Gürtel (Stück)

Ablassventil (Stk.)

INSTALLATION IST ABGESCHLOSSEN

Erinnerung: Es wird empfohlen, während der Installation Handschuhe oder andere Schutzwerkzeuge zu tragen, um Kratzer an Händen oder anderen Teilen zu vermeiden

SCHALTBILD

9.Fehleranalyse

NEIN.	Fehlerphänomen	Grund	Ausschlussmethode
01	Die grüne und die rote Kontrollleuchte leuchten gleichzeitig und die Temperatur steigt nicht	Die Verkabelung des elektrischenHeizrohrs ist lose und das elektrischeHeizrohr ist durchgebrannt	ÿ Ziehen Sie dieVerdrahtungsschrauben des elektrischenHeizrohrs fest.ÿErsetzen Sie das elektrisch
02	Die Arbeitskontrollleuchte leuchtet und der Temperaturanstieg kann nicht kontrolliert werden.	Störung desTemperaturreglers	ÿ Ersetzen Sie den Thermostat
03	Die Kontrollleuchte leuchtet nicht und die Temperaturregelung ist normal	Die Kontrollleuchte ist durchgebrannt	ÿ Blinker ersetzen
04	Kann nicht automatisch isolieren.	Störung desTemperaturreglers	ÿ Ersetzen Sie den Thermostat
05	Die Schale weist elektrische Leckagen auf und fühlt sich taub an	Die Isolierung ist feucht oder die innerenDrähte berühren das Gehäuse.	ÿ Zur Reparatur an dieWartungsabteilung senden.
Achtung: Die oben genannten Probleme dienen nur zur Analyse und als Referenz. Beheben Sie sie nicht selbst. Zur Untersuchung und Reparatur sind entsprechende Fachleute erforderlich. Bei Sicherheitsabweichungen wie Stromlecks sollte die Stromversorgung rechtzeitig unterbrochen und die Nutzung eingestellt werden!

Besonderer

Hinweis: Alle Inhalte in diesem Handbuch sind nur für das Design zu diesem Zeitpunkt. Unser Unternehmen

behält sich das Recht vor, Änderungen an den teilnehmenden Designs vorzunehmen. Wenn sich das Design ändert und das Handbuch nicht rechtzeitig verbessert wird, hoffen wir auf das Verständnis des Kunden!

Bitte bewahren Sie dieses Handbuch sorgfältig auf
