AGLED-40002 - Wasserreiniger Vevor - Kostenlose Bedienungsanleitung

Marke	Vevor
Modell	AGLED-40002
Produkttyp	UV-LED-Wasserreiniger
Stromversorgung	AC 120/230 V, 50/60 Hz (je nach Region) oder DC 12/24 V über Adapter
Lampenleistung	8 W
Lampentyp	UV-C-LED, Modell UVLED-40002
UV-Wellenlänge	260-270 nm (optimale keimtötende Wirkung)
Nenndurchfluss	1 GPM (ca. 3,8 L/min)
Max. Betriebsdruck	8 bar (116 psi)
Max. Wassertemperatur	50 °C
Anschluss	Rohr Ø außen 1/4" (6,35 mm)
Kammermaterial	Edelstahl 304
Umweltverträglichkeit	Quecksilberfrei, recycelbar
Zündung	Sofort, ohne Vorheizzeit
Ein-/Ausschaltzyklen	Unbegrenzt, ohne Auswirkung auf die Lebensdauer
Installation	Horizontal, inline, im Innenbereich
Empfohlene Vorbehandlung	Ja (Filter zur Partikelentfernung)
Wartung	Komplette Einheit alle 3 Jahre ersetzen
Betriebsanzeige	Grüne LED (leuchtet bei Wasserdurchfluss)
Automatische Abschaltung	Nein (Gerät schaltet bei fehlendem Durchfluss ab)
Garantie	Über die Vevor-Website (www.vevor.com/support)

Häufig gestellte Fragen - AGLED-40002 Vevor

Wie installiere ich den Wasserreiniger AGLED-40002?

Installieren Sie das Gerät horizontal, im Innenbereich, vor Leckagen geschützt. Schließen Sie die 1/4"-Rohre unter Beachtung der Fließrichtung (Eingang zu Ausgang) an. Verbinden Sie die Stromversorgung: entweder eine DC 12/24V-Quelle (Schema 4.1) oder ein AC-Netzteil (Schema 4.2). Stellen Sie sicher, dass eine geeignete Vorbehandlung (Filter) vorgeschaltet ist.

Wie lange ist die Lebensdauer der UV-LED?

Die UV-C-LEDs vertragen unbegrenzte Ein-/Ausschaltvorgänge ohne Verschlechterung. Der Hersteller empfiehlt, den gesamten Reiniger alle 3 Jahre auszutauschen.

Die grüne LED leuchtet nicht, was tun?

Überprüfen Sie die DC-Stromversorgung und die Anschlüsse. Stellen Sie sicher, dass Eingang und Ausgang korrekt angeschlossen sind. Wenn das Problem weiterhin besteht, kann eine interne Störung vorliegen; wenden Sie sich an den Kundendienst.

Warum wird das Wasser nach der Behandlung gräulich?

Ein gräuliches Aussehen oder Blasen sind bei niedrigem Durchfluss normal: Gelöste Luft wird als Mikrobläschen freigesetzt. Das Wasser wird nach 1 bis 2 Minuten wieder klar.

Wie warte ich den Reiniger?

Notieren Sie das Installationsdatum und ersetzen Sie das Gerät alle 3 Jahre. Überprüfen Sie regelmäßig auf Lecks und tauschen Sie beschädigte Komponenten sofort aus.

Welche Gefahren birgt UV-Licht?

Blicken Sie niemals direkt in eine eingeschaltete UV-LED ohne Augenschutz. UV-C-Licht ist schädlich für Augen und Haut. Tragen Sie stets geeignete Schutzbrille und bedecken Sie Ihre Haut bei Wartungsarbeiten.

Kann ich dieses Gerät mit hartem Wasser verwenden?

Ja, aber das Wasser muss bestimmte Parameter einhalten: Härte < 120 mg/L, Trübung < 1 NTU, Eisen < 0,3 mg/L usw. Zu hartes oder belastetes Wasser kann die Effizienz verringern und eine Vorbehandlung erforderlich machen.

Ist eine Vorbehandlung notwendig?

Ja, es wird dringend empfohlen, eine Vorbehandlungsanlage (Filter) zu installieren, um Sand, Sedimente zu entfernen und die Wasserparameter (Härte, Eisen, Mangan usw.) anzupassen, um eine optimale UV-Durchlässigkeit (≥93%) zu gewährleisten.

Was tun bei einem Leck?

Überprüfen Sie die Anschlüsse und Rohre. Bei starkem Tropfen schließen Sie das Absperrventil der Leitung. Ersetzen Sie beschädigte oder gerissene Komponenten sofort.

Wo finde ich Ersatzteile oder technische Unterstützung?

Das Gerät enthält keine vom Benutzer reparierbaren Teile. Für Unterstützung oder Garantieansprüche kontaktieren Sie den technischen Dienst über www.vevor.com/support.

BEDIENUNGSANLEITUNG AGLED-40002 Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

ULTRAVIOLETTER WASSERREINIGER

MODELL: AGLED-40002

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.

"Sparen Sie die Hälfte", "Halber Preis" oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die

Hälfte sparen.

VEVOR

TOUGH TOOLS, HALF PRICE

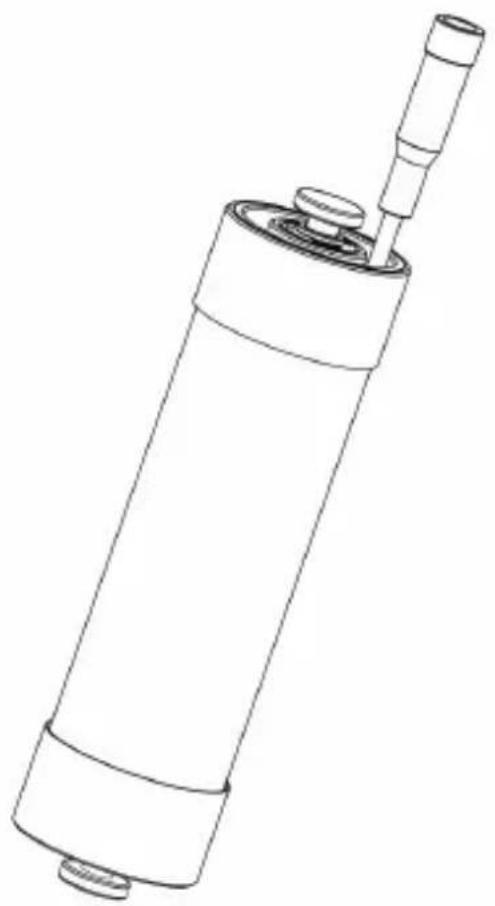

LED-UV WASSERREINIGER

MODELL: AGLED-40002

C E F C

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns: Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

WAS IST UV-LED UND IHRE VORTEILE

Was ist eine UV-C-LED?

Der UVC-Bereich des UV-Spektralbereichs umfasst Wellenlängen zwischen 100 nm und 280 nm.

Bei der Desinfektion liegt die optimale Wellenlänge im Bereich von 260 nm bis 270 nm, mit keimtötender Wirkung.

Die Wirksamkeit nimmt mit längeren Wellenlängen exponentiell ab. Die UV-C-LED-Technologie wird neue, verbesserte und erweiterte Lösungen sowohl in der Luft- als auch in der Wasseraufbereitung ermöglichen.

verbesserte und erweiterte Lösungen sowohl in der Luft- als auch in der Wasseraufbereitung.

UV-C-LEDs erfüllen die gleichen Funktionen wie herkömmliche Quecksilberdampflampen, haben aber weitere Vorteile im Vergleich.

UV-C-LEDs erfüllen die gleichen Funktionen wie herkömmliche Quecksilberdampflampen, haben aber weitere Vorteile im Vergleich.

Umweltfreundlich – herkömmliche UV-Lampen verwenden Schwermetalle, die schwer zu handhaben sind und deren sichere Entsorgung sehr teuer ist. Kleine Bauform – LEDs sind viel kompakter als Quecksilberdampf-Gegenstücke.

Das bedeutet, dass sie problemlos in neue innovative Designs integriert werden können.

Instant-on/off-UV-C-LEDs arbeiten sofort, so dass keine Aufwärmzeit erforderlich ist, wie es bei Quecksilberdampflampen der Fall ist.

Unbegrenzte Ein- und Ausschaltzyklen beeinträchtigen die Lebensdauer der LEDs nicht, d. h. es besteht ein unbegrenzter Spielraum für Lampenzyklen. Temperaturunabhängigkeit – LEDs können Photonen von einer anderen Oberfläche als ihrer Wärmestrahlung aussenden.

Sie können so ausgelegt werden, dass bei der Verwendung von UV-C-LEDs zur Wasseraufbereitung keine Wärme ins Wasser gelangt.

Wellenlängenauswahl – Einer der größten Vorteile von UV-C-LEDs besteht darin, dass Benutzer sie konfigurieren können, um eine bestimmte Wellenlänge zu wählen, die am besten für die maximale Lichtabsorption des jeweiligen Mikroorganismus geeignet ist.

Obwohl Ihr UV-System nach den höchsten Sicherheitsstandards hergestellt wurde, ist beim Betrieb und/oder der Wartung Ihres Systems Vorsicht geboten.

Obwohl Ihr UV-System nach den höchsten Sicherheitsstandards hergestellt wurde, ist beim Betrieb und/oder der Wartung Ihres Systems Vorsicht geboten.

Warnungen und Sicherheitsvorkehrungen

1. Ziehen Sie vor Wartungsarbeiten an diesem Gerät das Netzkabel aus der Steckdose.
2. Die von der UV-LED abgegebene Energie ist schädlich für Ihre Augen und Ihre Haut. Schauen Sie NIEMALS ohne ausreichenden Augenschutz direkt in eine leuchtende UV-LED und schützen Sie Ihre Haut immer vor direkter Einwirkung des UV-Lichts.
3. Betreiben Sie das Gerät nicht, wenn es beschädigt ist oder Komponenten fehlen.
4. Öffnen Sie nicht das UV-LED-System oder das Netzteil und versuchen Sie dies auch nicht.
5. Im UV-LED-System befinden sich keine vom Benutzer austauschbaren Komponenten. Wenden Sie sich bei Bedarf an den Hersteller, um Wartungsanweisungen zu erhalten.
6. Verwenden Sie dieses System nicht für andere Zwecke als die, für die es vorgesehen ist. Ein Missbrauch dieses Systems könnte dem Benutzer oder anderen Personen Schaden zufügen. Die Verwendung dieses Systems garantiert keine bestimmte Reduzierung der Mikroorganismen.
7. Ihr System ist für die Installation im Innenbereich und fern von undichten Leitungen vorgesehen. Schließen Sie das Gerät NICHT an, wenn das System oder eine der Komponenten nass ist.
8. Wir empfehlen, das System von einem zugelassenen Klempner oder zertifizierten Techniker installieren zu lassen.
9. Lagern Sie das Gerät nicht bei Frost.
10. Lassen Sie kein Wasser im Gerät gefrieren.
11. Verwenden Sie das Gerät nicht, wenn es beschädigt ist oder heruntergefallen ist.
12. Tauchen Sie das Gerät nicht unter Wasser.
13. Dieses Produkt ist nicht zündgeschützt. Nicht im Motorraum oder anderen Bereichen installieren, in denen explosive Dämpfe vorhanden sein können.

Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2012/19/EG. Das Symbol einer durchgestrichenen Mülltonne auf Rädern weist darauf hin, dass das Produkt in der Europäischen Union einer getrennten Müllentsorgung unterliegt. Dieses Symbol gilt für das Produkt und alle mit diesem Symbol gekennzeichneten Zubehörteile. Produkte, die so gekennzeichnet sind, dürfen nicht mit dem normalen Hausmüll entsorgt werden, sondern müssen an einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden.

Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt den folgenden beiden

Bedingungen: (1) Dieses Gerät darf keine schädlichen

Störungen verursachen und (2) dieses Gerät muss alle empfangenen Störungen akzeptieren,

einschließlich Störungen, die einen

unerwünschten Betrieb verursachen können.

ANFORDERUNGEN AN DIE WASSERQUALITÄT

UV-Wasserreiniger sind äußerst wirksam gegen Mikroorganismen, aber nur, wenn das UV-Licht hindurchdringen kann. Dies bedeutet, dass die Qualität Ihres Wassers sehr wichtig ist, um sicherzustellen, dass gesundes Wasser die aufgeführten Parameter übertrifft. Wir empfehlen dringend, geeignete Vorbehandlungsgeräte zu installieren (die erforderlich behandelten Parameter):

UV-Durchlüssigkeit	y93 %	Temperatur	0-45 °C (32-132 °F)
Härte	y120 (mg/l)	Trübung	y1 (NTU)
Mangan	y0,05 (mg/l)	Tannine	y0,1 (mg/l)
Eisen	y0,3 (mg/l)

MODELL UND PARAMETER

Modell	AGLED-40002
Eingang	AC 230 V 50 Hz (EUR/AUS) Wechselstrom 120yV, 60yHz (USA)
UV-Lampe	UVLED-40002, DC12/24 V, 8 W
Durchflussrate	1 GPM
Ein-/Ausblassanschluss	1/4" AuBendurchmesser Rohr
Max. Betriebsdruck	8 Bar (116 psi)
Umgebungsswassertemperatur	50 °C (122°F)
Kammermaterial	304SS

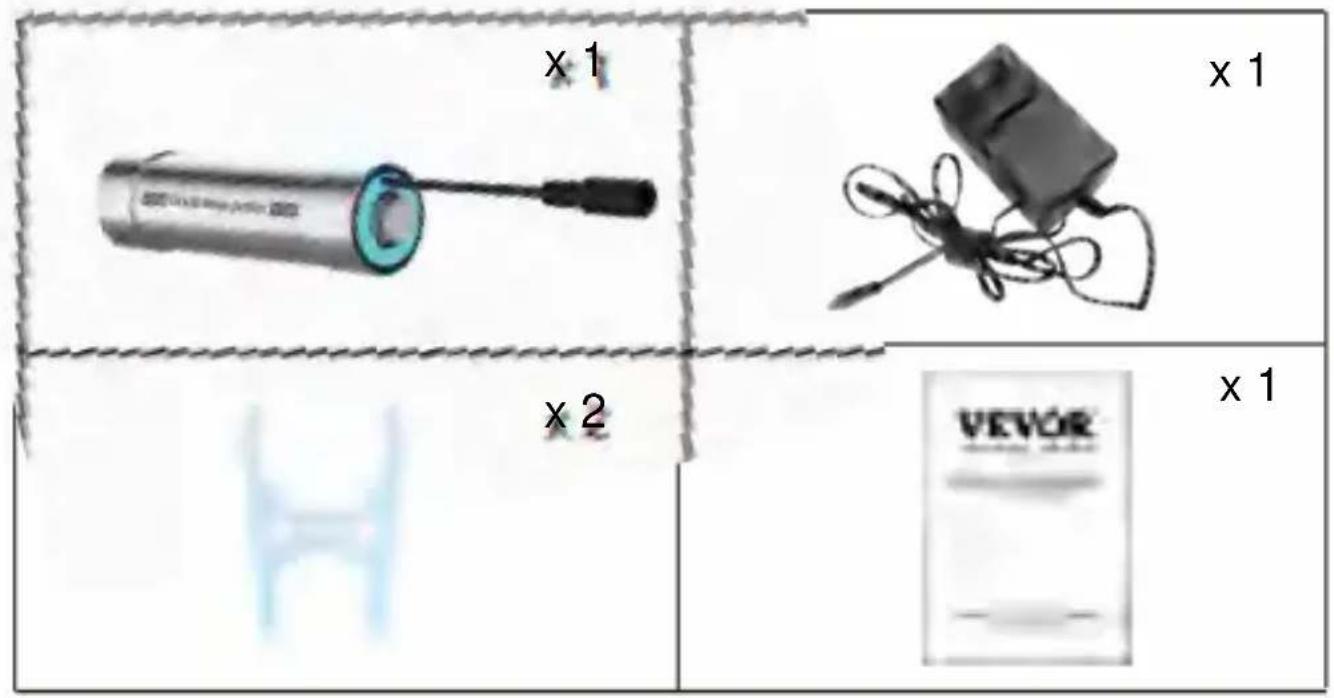

TEILELISTE

INSTALLATION

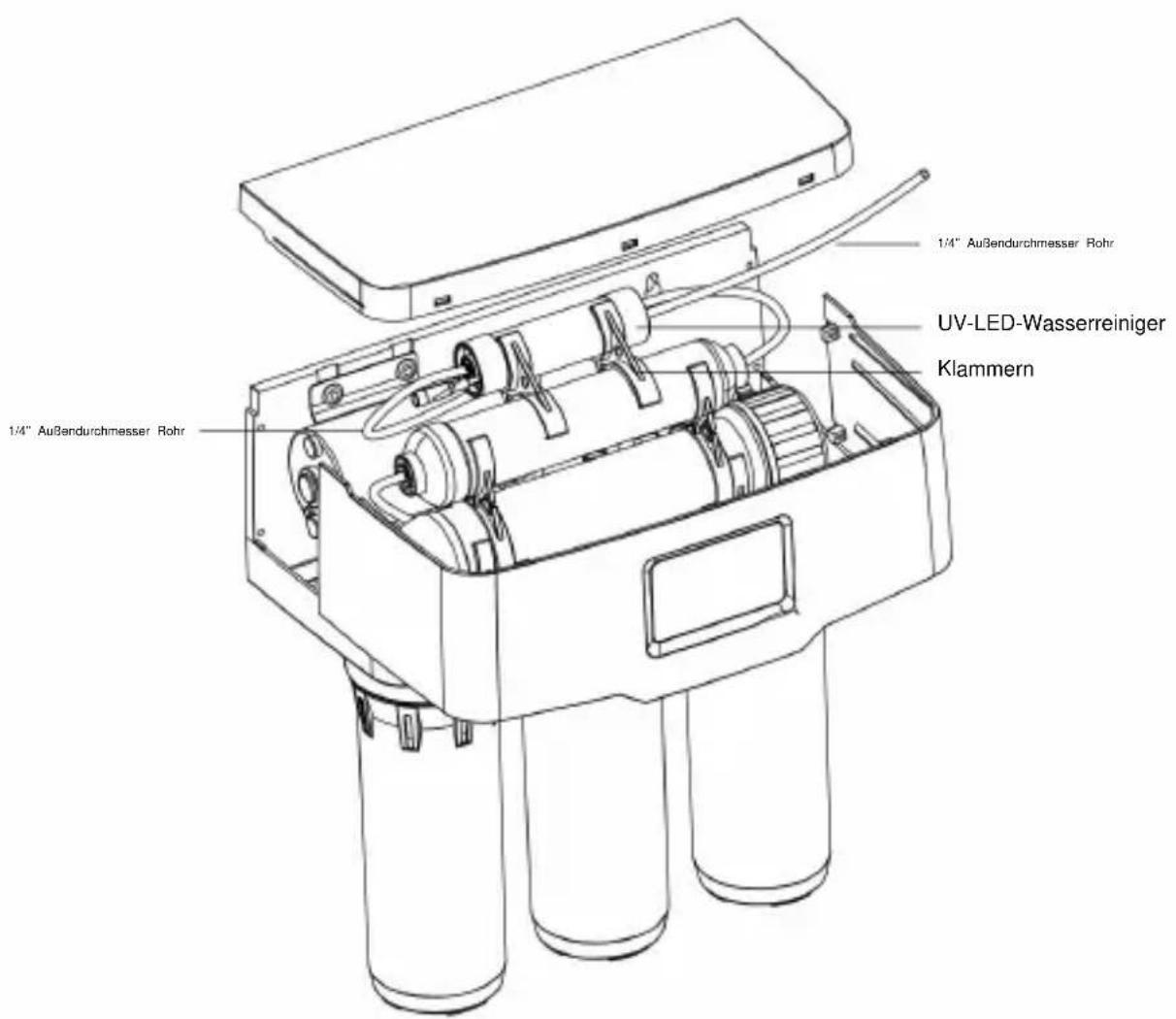

Für den Inline-UV-Wasserreiniger, der mit den Umkehrosmose-Systemen geliefert wird, kann das Gerät horizontal installiert werden. Stellen Sie sicher, dass genügend Platz für die Sanitärarmaturen sowie alle erforderlichen Vorbehandlungsfilter vorhanden ist. Stellen Sie vor der Installation sicher, dass Sie die erforderlichen Sanitäranschlüsse und -teile sowie einen sicheren Ort haben, um das Gerät fest zu befestigen.

INSTALLATION

Bitte befolgen Sie unsere Anweisungen sorgfältig.

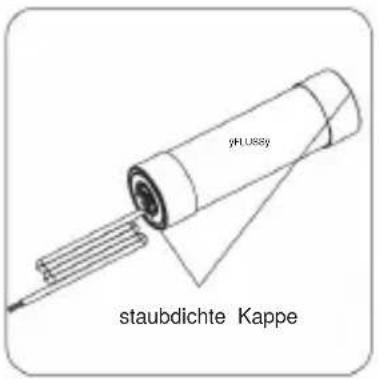

Schritt 1: Entfernen Sie zwei Endkappen vom Stahlreaktor.

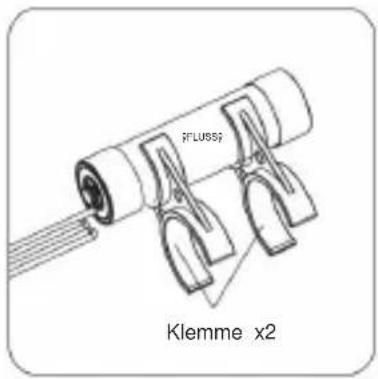

Schritt 2: Montage der UV-LED-Klemmen mit der passenden Filterkartusche zusammen.

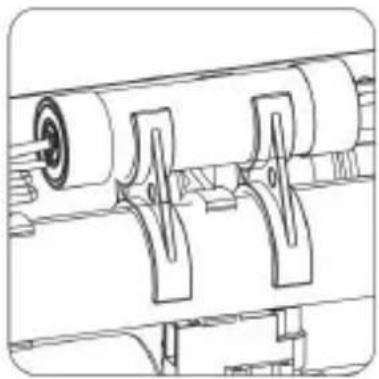

Schritt 3: Schließen Sie die Wasserfilterkartusche mit UV-LED über den 1/4-Zoll-Schlauch an und beachten Sie dabei die richtige Spülrichtung.

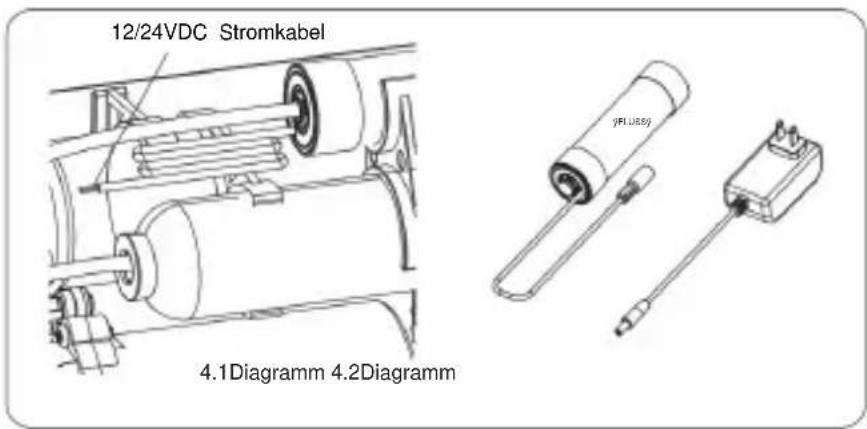

Schritt 4: Verbinden Sie das UV-LED-Stromkabel mit einer externen 12/24-VDC-Spannung gemäß Diagramm 4.1. ODER Sie können das UV-LED-Stromkabel mit dem Netzteil für eine 110/220-VAC-Stromversorgung gemäß Diagramm 4.2 verbinden.

FEHLERBEHEBUNG

Symptom	Mögliche Ursache	Lösung
Graues/sprudelndes Wasser. Bei niedriger Durchflussrate (1 l/min) kann gelöste Luft in Blasen freigesetzt werden, die dem Wasser eine gräuliche Farbe verleihen.	Dies stellt absolut kein Problem mit der Wasserqualität dar. Die Blasen platzen schnell und das Wasser wird nach etwa 1-2 Minutenclar.
Das grüne Licht Goes nach dem Aufdrehen des Wasserhahns nicht an.	1. Kein DC-Eingang. 2. Ein- und Auslass sind verkehrt herum angeschlossen. 3. Fehlfungtion des internen Treibers oder der UV-LED-Perle.	1. Überprüfen Sie die Gleichstromversorgung und ob die Kabel richtig angeschlossen sind. 2. Überprüfen Sie, ob Einlass und Auslass in Ordnung sind die richtige Verbindung. 3. Wenden Sie sich für den Austausch des neuen UV-LED-Wasserreinigers an den Verkäfer.
Grüne Licht leucht nach dem Anschlieben an die Stromversorgung.	1. Wasser passiert den UV-LED-Wasserreiniger. 2. Der interne Magnet steckt fest Der Wasser Durchflussschalter ist immer eingeschaltet.	1. Drehen Sie den Wasserhahn zu, dann erlischt das grüne Licht. 2. Stellen Sie safer, dass vor der UV-Behandlung ein Wasserfilter installiert ist, um Sand und Schmutz zu entfernern.
Sehr niedrige Durchflussmenge des Wassers.	Der Druck im System ist nicht hoch genug. Eine mögliche Verstopfung in der Wasserleitung. Der Druck im System ist nicht hoch genug.	Überprüfen Sie, ob der Druck im System den in dieser Handbuch angegebenen Anforderungen entspricht. Überprüfen Sie, ob Wassereinlass und -auslass ordnungsgemäß an die Leitung angeschlossen sind. Trennen Sie den Wasserhahn undSuchen Sie nach einer Verstopfung und beseitigen Sie diese.
Tropf aus dem Gerät. Kondensation, Leckage.	Bei starkem Nachtropfen das Absperventil in der Leitung schreiben.

WARTUNG

1. Wir empfehlen Ihnen dringend, das Datum zum Zeitpunkt der Installation zu notieren und den UV-geführten Wasser-Luftreiniger alle 3 Jahre auszutauschen. 2. Alle beschädigten oder defekten Komponenten müssen sofort ersetzt werden. 3. Bitte überprüfen Sie nach der Installation des UV-Wasserreinigers, ob es Lecks gibt.
