BEDIENUNGSANLEITUNG T55K Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

AUTOKÜHLSCHRANK

BENUTZERHANDBUCH

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und bedeuten nicht unbedingt, dass sie alle von uns angebotenen Werkzeugkategorien abdecken. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

Auto Kühlschrank

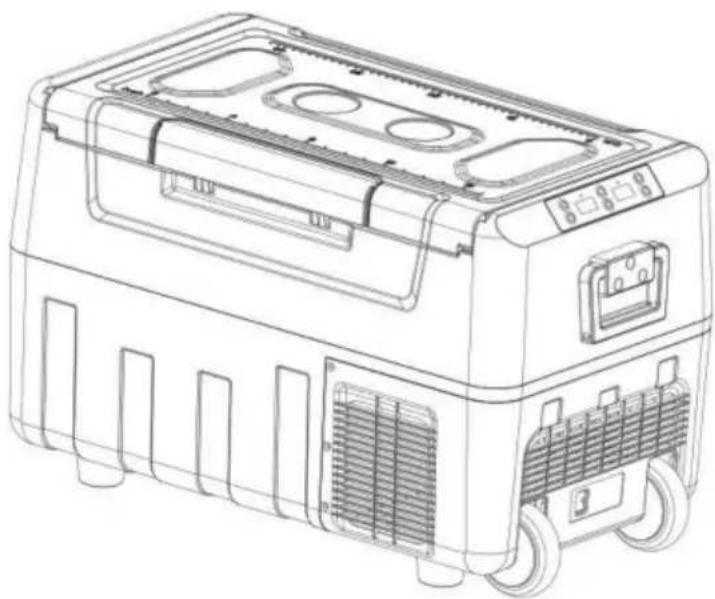

T35K T45K T55K

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren Sie uns gerne:

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen im Handbuch. sorgfältig vor der Inbetriebnahme. VEVOR behält sich eine klare Auslegung unserer Benutzerhandbuch. Das Erscheinungsbild des Produkts unterliegt den Produkt, das Sie erhalten haben. Bitte haben Sie Verständnis, dass wir Sie nicht erneut informieren, wenn es gibt Technologie- oder Software-Updates für unser Produkt.

Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie

2012/19/EU. Das Symbol einer durchgestrichenen Mülltonne

weist darauf hin, dass das Produkt einer getrennten Müllentsorgung im

Europäische Union. Dies gilt für das Produkt und alle Zubehörteile

gekennzeichnet. Produkte, die mit diesem Symbol gekennzeichnet sind, dürfen nicht

nicht mit dem normalen Hausmüll entsorgt werden, sondern müssen

eine Sammelstelle für das Recycling von elektrischen und elektronischen Geräten.

Aufmerksamkeiten

Lesen Sie diese Anleitung vor der Inbetriebnahme sorgfältig durch und bewahren Sie sie richtig.

1. Reinigen Sie den Kühlschrank vor der Inbetriebnahme innen und außen mit einem feuchten Tuch.
2. Füllen Sie den Kühlschrank nicht mit ätzenden Flüssigkeiten. Gießen Sie Flüssigkeiten nicht direkt in der Kühlschrank.
   3.Wenn der Kühlschrank längere Zeit nicht benutzt wird, trennen Sie bitte die Stromversorgung

Stromversorgung und halten Sie sie trocken.

1. Reinigen Sie den Innenraum regelmäßig, um Gerüche und Bakterien zu vermeiden und sicherzustellen

Lebensmittelsicherheit.

1. Dieses Handbuch gilt für T35K/T45K /T55K Kühlschränke (amerikanische und europäische Märkte).

Anschließen der Stromversorgung

1. Suchen Sie das DC-Netzkabel im Kit. Schließen Sie den DC-Stecker an die Steckdose des

Autokühlschrank.

1. Platzieren Sie die Kühlschränke gut im Auto (Rücksitz, Sitze...).
2. Verlegen Sie die Netzkabel im Innenraum Ihres Autos. Stecken Sie dann den Zigarettenanzünder
   Stecken Sie den Zigarettenanzünderstecker (eine Seite des Netzkabels) in die Öffnung für den Zigarettenanzünder im Auto.
3. Drücken Sie „ON/OFF“ 3 Sekunden lang, und der Autokühlschrank kann eingeschaltet werden.

Schließen Sie den Zigarettenanzünder im Auto an

Den Autokühlschrank anschließen

Das Produkt kann an mehr als eine Stromversorgung angeschlossen werden.

Der Bordkühlschrank ist direkt an die DC12V/24V Gleichstromversorgung angeschlossen liefern.

Der Autokühlschrank mit einem AC100-240V AC-Adapter kann verwendet werden bei Zuhause mit einer Spannung von AC100-240V.

Anweisungen

Referenzspannung für den Autobatterieschutz:

Eingebautes ECO-Steuernmodul kann das Fahrzeug automatisch überwachen

Batteriespannung. Bevor der Stromverbrauch die Standardzündung des

Fahrzeug, trennt der Bordkühlschrank automatisch die Stromversorgung zum

Stellen Sie sicher, dass die Leistung der Fahrzeugbatterie nicht zu niedrig ist und den Standard nicht beeinträchtigt.

Zündung des Fahrzeugs.

Batteriespannung	Werkseitig voreingestellter Spannungsschutzwert H
	H-Niveau (hoch) M-Niveau (mittel)		L-Pegel (niedrig)
Gleichstrom 12 V	DC11,3 V AUS	DC10,1V AUS	DC9,6V AUS
		DC11,4 V EIN	DC10,9 V EINDC12,
Gleichstrom 24 V	DC24,6V AUSDC26.0V EIN	DC22,3V AUSDC23,7 V EIN	DC21,3V AUSDC22,7V EIN

Hinweis: Wenn die Stromversorgung angeschlossen und der Kühlschrank eingeschaltet ist, bezieht sich das Trennen oder Starten auf das Trennen oder Starten des Kompressors.

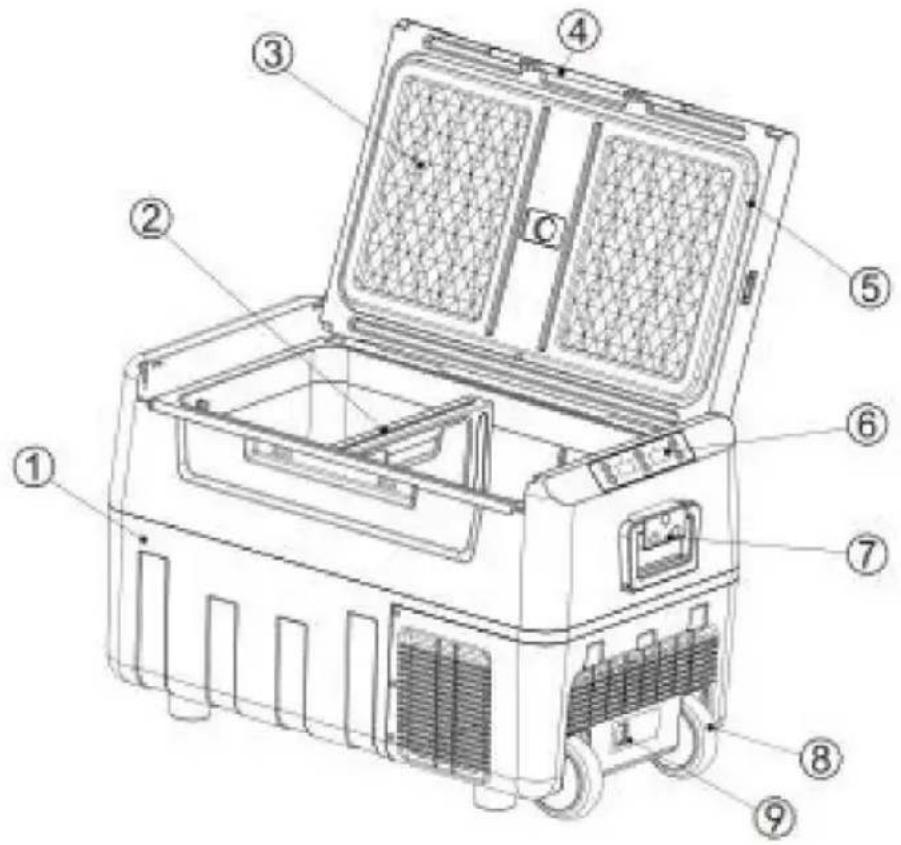

Komponentendiagramm

1. Kabinett
2. Klassifiziertes Kennzeichen
3. Gehäusedeckel 4. Türschnalle
4. Dichtungsstreifen 6. Bedienfeld
5. Griff (optional) 8. Rad (optional)
6. Stromschnittstelle

ÿEinstellung für großes Fach ägroßes Fach äEinstelltaste ÿKleines Fach äEinstellung für kleines Fach äKühlen Anzeige äEin-/Ausschalter ä Max/Eco

ÿFunktionseinführung

Nach dem Einschalten leuchtet die digitale Anzeige 1 Sekunde lang vollständig auf und normal angezeigt. Die Standardeinstellung ist die letzte Speicherfunktion. Der Anzeigebildschirm Im Standby-Modus leuchtet die Temperaturanzeige dauerhaft in der Mitte.

1. Öffnen und Schließen

Nach dem Einschalten befindet sich der Kühlschrank im Standby-Modus.

Drücken Sie nun die EIN/AUS-Taste, um den Kühlschrank zu öffnen. Nachdem der Kühlschrank geöffnet wird, zeigt das Display die aktuelle Temperatur des Lagerraums an. Es wird fang an zu rennen.

Achtung: Die angezeigte Temperatur ist nur die Temperatur um den Sensor herum.

An verschiedenen Stellen im Lagerraum ist die Temperatur unterschiedlich.

Daher ist es normal, wenn die angezeigte Temperatur von der gemessenen abweicht Temperatur.

Drücken Sie die EIN/AUS-Taste, wenn der Kühlschrank läuft, und der Kühlschrank wird

in den Standby-Modus zurückzukehren.

2. Temperatureinstellung

1) Schalten Sie den Kühlschrank ein, drücken Sie die eingestellte Temperatur zu erhöhen und zur Reduzierung der Temperatur des Ablagefachs. Jeder Tastendruck ändert sich um 1 y, und die maximale kann auf 10 y eingestellt werden, und das Minimum kann auf - 20 y eingestellt werden. Bitte beachten Sie, dass die Klappe vor Erreichen der Solltemperatur des großen Fachs in der richtigen Position sein.

2) Wenn die Klappe aus dem Fach entfernt wird, wird die Temperaturanzeige des kleinen
Ablagefach ist ausgeschaltet. In diesem Zustand gibt es nur ein Ablagefach.
3) Die Temperaturanzeige blinkt 3 Sekunden lang und fixiert dann die Einstellung nach der Anpassung
die Temperatur und keine weitere Aktion auf Tasten. Die eingestellte Temperatur wird gespeichert,
und die Anzeige wechselt zurück zur Anzeige der tatsächlichen Temperatur im Lagerfach.
4) Der Standardwert für die erste Inbetriebnahme beträgt 0 y/32 y.

3.MAX / ECO-Modus-Konvertierung

Drücken Sie direkt

Taste, um in den MAX-Modus oder ECO-Modus zu wechseln.

MAX-Betriebsmodus: Der Kühlschrank arbeitet hart, um die Temperatur schnell zu senken.

Öko-Betriebsmodell: Der Kühlschrank läuft länger, um die Temperatur zu senken und Energie zu sparen.

1. Celsius (° C)/Fahrenheit (° F) Anzeigeumschaltung

Halten Sie die Taste „+“ und die Einstelltaste links (großes Kästchen) länger als 3 Sekunden gedrückt, um schalten.

1. Batterieschutzstufen: H1 (hoch) N2 (niedrig) L3 (mittel)

Drücken

3 Sekunden lang gedrückt, um die Batterieschutzeinstellung aufzurufen. Drücken Sie die Taste erneut, um

Schalten Sie die Pegel H1, N2 und L3 abwechselnd um.

Wenn keine Operationen erkannt wurden, blinkt die eingestellte Ebene 3 Sekunden lang, dann wird das Menü verlassen und die aktuelle Einstellung.

Modellparametertabelle:

ModellNEIN.	SchichtStadt	Stromspannung	WachsteführtLeistung	GlachstromLeistung	TemperamentNaturAnpassenfähig	SteckerTyp
T35K 35L		AC100~240 V(50/60 Hz)DC12V/24V	Kühlung: 60W	AbkühlenG60W	50~-4 °C	RehSteckerGlachstromStecker
T35K 35L		AC100~240 V(50/60Hz)D C 12V/24V	Kühlung: 60W	AbkühlenG60W	10~-20	EUSTeckerGleichtstromStecker
T45K 45L		Nichtsatzum100 bis 240 V(50/60Hz)D C 12V/24V	Kühlung: 60W	AbkühlenG:60W	50~-4 °C	RehSteckerGleichtstromStecker
T45K 45L		Nichtsatzum100 bis 240 V(50/60Hz)D C 12V/24V	Kühlung: 60W	AbkühlenG:60W	10~-20	EUSTeckerGleichtstromStecker
T55K 55L		Nichtsatzum100 bis 240 V(50/60Hz)D C 12V/24V	Kühlung: 60W	AbkühlenG:60W	50~-4 °C	RehSteckerGleichtstromStecker
T55K 55L		Nichtsatzum100 bis 240 V(50/60Hz)D C 12V/24V	Kühlung: 60W	AbkühlenG:60W	10~-20	EUSTeckerGleichtstromStecker

Hinweis zur Temperatureinstellung: Setzen

Sie die Klappe in die richtige Position des Lagerfachs ein und schalten Sie dann den Kühlschrank ein. Das Display zeigt die Temperatur von zwei Lagerfächern an. Beim Einstellen der Temperatur kann die Temperatur des kleinen Fachs (TS) nicht höher sein als die Temperatur des großen Fachs (TL).

TS TL

Wenn beispielsweise die eingestellte Temperatur des kleinen Fachs (TS) -10 °C (14 °F) beträgt, reicht der

Temperaturbereich des großen Fachs (TL) von -10 °C (14 °F) bis 10 °C (50 °F). Tipps: Verwenden Sie ein großes Fach für frische Lebensmittel und ein kleines Fach für Tiefkühlkost.

Power-Off-Speicherfunktion

Es gibt eine Power-Off-Memory-Funktion für Autokühlschränke. Wenn der Strom ausfällt,

Der Betriebszustand (Ein/Aus-Status, Arbeitsmodus usw.) vor dem Ausschalten kann

wird beim nächsten Start automatisch wiederhergestellt; es ist keine erneute Einstellung erforderlich.

ECO: Energiesparende KühlungMAX: Leistungsstarke Kühlung

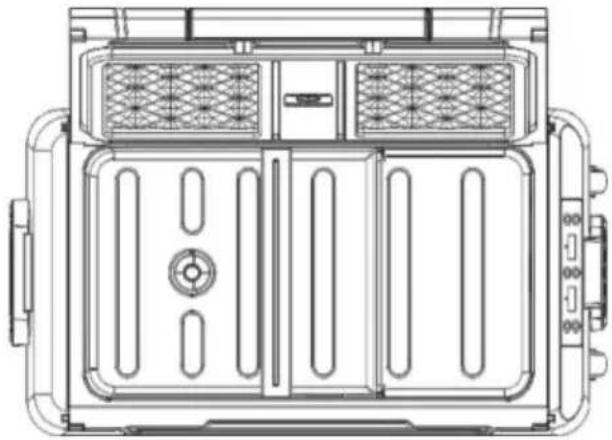

Verwenden Sie Clapboard

1. Mit zwei Schienen am Innenfutter ausrichten.
2. Schieben Sie die Schindel vertikal an die Unterseite des Liners.

Einfache Fehleranalyse

Hinweis: Wenn sich ungewöhnliche Situationen nicht durch eine einfache Fehleranalyse beheben lassen, wenden Sie sich bitte an einen professionellen Kundendienst.

I. Autokühlschrank funktioniert nicht

1. Überprüfen Sie, ob die Stromversorgung richtig angeschlossen ist. (Überprüfen Sie, ob der Stecker locker ist oder Plus- und Minuspol sind vertauscht).
2. Prüfen Sie, ob der Netzschalter auf dem Bedienfeld eingeschaltet ist.
3. Überprüfen Sie, ob die Kühlungsbelüftung normal ist.
4. Überprüfen Sie, ob die Sicherung durchgebrannt ist.

II. Schlechte Kühlleistung

1. Prüfen Sie, ob der Deckel richtig geschlossen ist.
2. Prüfen Sie, ob die Türdichtung beschädigt oder deformiert ist.
3. Überprüfen Sie, ob die Belüftung rund um die Kühlschränke unzureichend ist.
4. Prüfen Sie, ob die Temperatur richtig eingestellt ist.

ÿDefinition der Fehlercodes auf dem Display

Fehlercode	Fehlertyp
E1	Niedrige Eingangsspannung
E2	Lüfterfehler
E3	Kompressorstart fehlgeschlagen
E4	Niedrige Drehzahl des Kompressors
E5	Temperatur des Reglermoduls zu hoch
E6	Unterbrechung oder Kurzschluss des NTC

III. Ungewöhnliche Geräusche

1. Der Autokühlschrank muss ebenerdig platziert werden.
2. Berühren Sie eine Wand oder ein anderes Objekt.
3. Im Inneren sind Teile lose oder fallen ab.

IV. Kondensation auf der Kühlschrankoberfläche

Wenn die Luftfeuchtigkeit 75 % übersteigt, kommt es zu leichter Kondensation an die Kastenoberfläche, was normal ist.

Fehler und Lösungen

ÿE1: Niedrige Eingangsspannung

Fehler 1: Stecken Sie das Netzkabel des Kühlschranks in den Zigarettenanzünder, bevor Sie das Auto startet. Lösung 1: Warten Sie nach dem Start eine Weile, bevor Sie das Auto anschließen.

Fehler 2: Die Eingangsspannung des Adapters ist zu niedrig.

Lösung 2: Stellen Sie den Batterieschutz auf Mittelspannung oder Niederspannung ein. Wenn es funktioniert nicht, ersetzen Sie den Adapter bitte durch einen neuen.

ÿE2: Lüfterfehler

Bitte ersetzen Sie den Lüfter durch einen neuen, wenn Sie eine Fehlfunktion feststellen.

ÿE3: Eingangsspannungsfehler aufgrund häufigen Startens des Kompressors

Wenn der Kühlschrank im Auto verwendet wird und E3 erscheint, schalten Sie ihn bitte für 5 Minuten und starten Sie es neu.

Wenn es nicht funktioniert, kann dies als El-Fehler identifiziert werden. Bitte lösen Sie es gemäß die Lösung von El.

Wenn der Kühlschrank mit dem Adapter verbunden ist und E3 erscheint

ÿ Bitte stellen Sie den Batterieschutz auf die mittlere oder niedrige Stufe ein.ÿ Wenn das nicht funktioniert, ersetzen Sie den Adapter bitte durch einen neuen.

ÿE4: Niedrige Drehzahl des Kompressors

Bitte passen Sie die Eingangsspannung an und schalten Sie es erneut ein.

ÿE5: Überhitzung des Controller-Chips

Schalten Sie das Gerät für 5 Minuten aus und prüfen Sie, ob die schlechte Belüftung um das

Der Kompressor verursacht die Überhitzung.

Vorschläge verwenden

1. Wenn Sie über eine Backup-Batterie verfügen, können Sie jede eingestellte Temperatur aufrechterhalten unter allen Umständen ohne Sorgen.
2. Wenn Sie Eiscreme einlegen, stellen Sie die Temperatur bitte auf die niedrigste Stufe ein; sie muss lange eingeschaltet.
3. Verhindern Sie die gesundheitlichen Probleme durch das Trinken von Flaschenwasser, die durch hohe Temperaturen.
4. Tiefkühlkost, seltene Meeresfrüchte und Fahrzeugkühlschränke lassen gefrorene frische Speisen begleiten die Reise.
5. Gesundheitsprodukte, Insulin und importierte Medikamente müssen gekühlt werden und Die präzise Temperaturregelung der Kühlschränke an Bord wird die Gesundheit fördern der Weg.
6. Die Teeblätter bleiben im Autokühlschrank effektiv frisch und Sie können Trinken Sie während der Autotour jederzeit frischen und köstlichen Tee.
7. Die beste Lagertemperatur für Rotwein beträgt 10 y - 18 y (50 - 64,4 y). Die Eine präzise Temperaturregelung des Autokühlschranks kann effektiv sicherstellen, dass die Lagertemperatur von Rotwein.
8. Die Lagerzeit von hochwertigem Obst im Auto bei hohen Sommertemperaturen beträgt mindestens 2 Stunden betragen. Die Lagerzeit verkürzt sich, auch wenn die Klimaanlage eingeschaltet ist Durch die Verwendung eines Autokühlschranks kann hochwertiges Obst effektiv konserviert werden.
9. Die Beschichtung hochwertiger Sonnenbrillen löst sich bei hohen Temperaturen ab. Sommer. Der Autokühlschrank ist ein idealer Ort, um ihn aufzustellen.
10. Hochwertige Kosmetik verdirbt bei hohen Temperaturen im Auto schnell. Wenn Sie Kosmetika im Auto transportieren möchten, ist ein Autokühlschrank die bessere Wahl.

Sicherheitsvorkehrungen

(1) Stellen Sie sicher, dass die an den Bordkühlschrank angeschlossene Netzspannung korrekt ist

(Die Parameter sind mit den freigegebenen Spannungsparametern der der Bordkühlschrank).
(2) Gießen Sie keine Flüssigkeit direkt in den Autokühlschrank.
(3) Um Gefahren zu vermeiden, ist es verboten, am Kühlschrank eigenmächtig Änderungen vorzunehmen.
(4) Dieses Gerät ist nicht für den Gebrauch durch Personen (einschließlich Kinder) bestimmt, die eingeschränkte körperliche, sensorische oder geistige Fähigkeiten oder mangelnde Erfahrung und Kenntnissen, es sei denn, sie werden beaufsichtigt oder in die Handhabung eingewiesen. Verwendung des Geräts durch eine für die Sicherheit verantwortliche Person.
(5) Kinder sollten beaufsichtigt werden, um zu vermeiden, dass sie mit dem Gerät spielen.
(6) Dieses Gerät kann von Kindern ab 8 Jahren benutzt werden und Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder Mangel an Erfahrung und Wissen, wenn sie beaufsichtigt oder unterwiesen wurden über den sicheren Gebrauch des Geräts informiert und verstehen die Gefahren Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer Wartungsarbeiten dürfen nicht von Kindern ohne Aufsicht durchgeführt werden.
(7) Um eine Gefährdung durch Instabilität des Gerätes zu vermeiden, muss es unter die Anweisungen.
(8) Lagern Sie keine explosiven Stoffe wie Aerosoldosen mit einem brennbaren Treibmittel in diesem Gerät.

WARNUNG: Dieses Gerät enthält das brennbare Schaummittel Cyclopentan:

1) Bitte vermeiden Sie Kontaktfeuer beim Transport und Gebrauch.
2) Bitte wenden Sie sich bei einer Störung der Maschine an einen Fachmann zur Wartung.
3) Bitte schicken Sie es bei der Entsorgung an Ihre örtliche Entsorgungsstation.

WARNUNG: Bitte beachten Sie bei der Verwendung, Wartung und Entsorgung des Gerätes

achten Sie auf ein Symbol ähnlich der linken Seite, das sich auf der Rückseite des

Gerät (Rückseite oder Kompressor) und mit gelber oder oranger Farbe. Es besteht die Gefahr von

Feuerwarnsymbol. In den Kältemittelleitungen und -rohren befinden sich brennbare Materialien.

Kompressoren. Bitte halten Sie sich während der Verwendung, Wartung und Entsorgung von Feuerquellen fern.

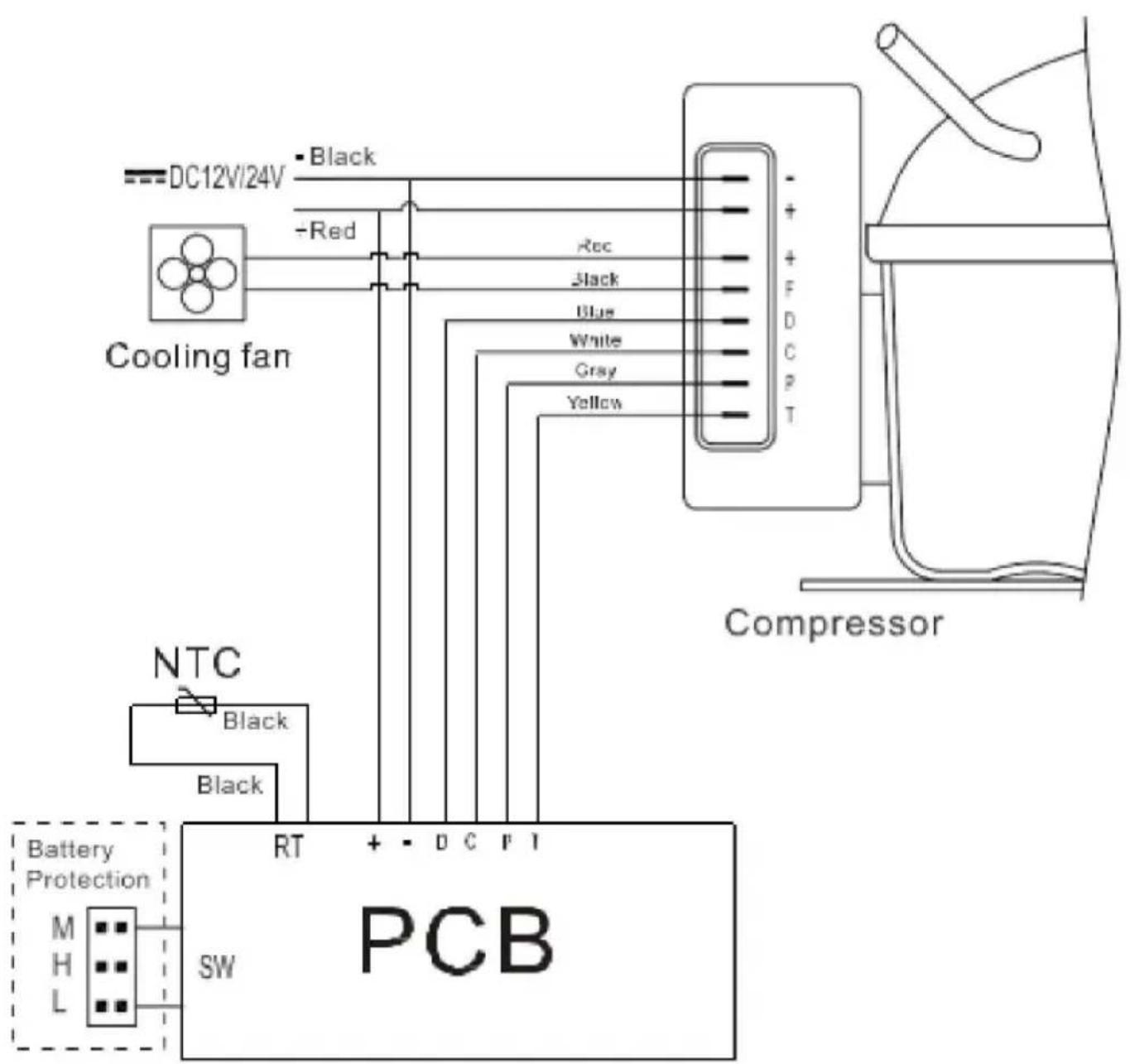

Elektrisches Schaltbild

