BEDIENUNGSANLEITUNG CSH4600W-180P SCHEPPACH

EberschnittUnterschnitt Pos.2Pos.1

F Stammseite Pos.1 Zweiter Sc nitt Pos.2 ZweiterSchnitt

G Stammseite 2. Schmitt 1. Schmitt Pos.1 Schnitt Pos.2

H Posschnitt Pos.1 Pos.1 Pos.2 t

Dritter Pos.3 Zweite Schnitt Überstand Pos.1

Erklärung der Symbole auf dem Gerät

Lesen, Verstehen und Befolgen Sie alle Warnhinweise

Warnung! Gefahr von Rückschlag (Kickback). Hüten Sie sich vor einem Rückschlag der Kettensäge und vermeiden Sie Kontakt mit der Schienenspitze.

Benutzen Sie das Gerät nicht einhändig.

Benutzen Sie das Gerät immer mit beiden Händen.

Tragen Sie immer Schutzbrille, Gehörschutz und einen Schutzhelm.

Lesen Sie die komplette Bedienungsanleitung bevor Sie das Gerät benutzen.

Tragen Sie immer Sicherheits- und Anti-Vibrations-Handschuhe wenn Sie das Gerät benutzen.

Tragen Sie immer rutschfeste Sicherheitsschuhe mit Schnittschutz wenn Sie das Gerät benutzen.

Einfüllöffnung für Treibstoff.

Einfüllöffnung für Kettenöl.

Choke-Knopf

Einstellschraube für Ölpumpe

Einstellschrauben für Vergaser:

L niedrige Drehzahl

H hohe Drehzahl

T Leerlaufdrehzahl

Einstellung der Kettenspannung:

Weißer Pfeil:

Kette lösen

Schwarzer Pfeil:

Kette spannen

Einbaurichtung der Sägekette

Garantierter Schallleistungspegel des Gerätes.

Einleitung

HERSTELLER:

scheppach

Fabrikation von Holzbearbeitungsmaschinen GmbH

Wir wünschen Ihnen viel Freude und Erfolg beim Arbeiten mit Ihrem neuen Gerät.

HINWEIS:

Der Hersteller dieses Gerätes haftet nach dem geltenden Produkthaftungsgesetz nicht für Schäden, die an diesem Gerät oder durch dieses Gerät entstehen bei:

• unsachgemäßer Behandlung,
• Nichtbeachtung der Bedienungsanweisung,
• Reparaturen durch Dritte, nicht autorisierte Fachkräfte,
• Einbau und Austausch von nicht originalen Ersatzteilen,
• nicht bestimmungsgemäßer Verwendung,
• Ausfällen der elektrischen Anlage bei Nichtbeachtung der elektrischen Vorschriften und VDE-Bestimmungen 0100, DIN 57113 / VDE0113.

Beachten Sie:

Lesen Sie vor der Montage und vor Inbetriebnahme den ge samten Text der Bedienungsanleitung durch. Diese Bedienungsanleitung soll es Ihnen erleichtern, Ihr Gerät kennenzulernen und dessen bestimmungsgemäßen Einsatzmöglichkeiten zu nutzen.

Die Bedienungsanleitung enthält wichtige Hinweise, wie Sie mit dem Gerät sicher, fachgerecht und wirt schafflich arbeiten, und wie Sie Gefahren vermeiden, Reparaturkosten sparen, Ausfallzeiten verringern und die Zuverlässigkeit und Lebensdauer des Gerätes erhöhen. Zusätzlich zu den Sicherheitsbestimmungen dieser Bedienungsanleitung müssen Sie unbedingt die für den Be trieb des Gerätes geltenden Vorschriften Ihres Landes beachten.

Bewahren Sie die Bedienungsanleitung, in einer Plastik hülle geschützt vor Schmutz und Feuchtigkeit, bei dem Gerät auf. Sie muss von jeder Bedienungsperson vor Aufnahme der Arbeit gelesen und sorgfältig beachtet wer den. An dem Gerät dürfen nur Personen arbeiten, die im Gebrauch des Gerätes unterwiesen und über die damit verbundenen Gefahren unterrichtet sind. Das ge for der te Mindestalter ist einzuhalten. Neben den in dieser Bedienungsanleitung enthaltenen Si cherheitshinweisen und den besonderen Vorschriften Ih res Landes sind die für den Betrieb von Holzbearbeitungs maschinen allgemein anerkannten technischen Regeln zu beachten.

Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

Technische Daten

Maschine Länge x Breite x Höhe	410x250x285 mm
Gewicht ohne Schwert und Kette	5,1 kg
Gewicht mit Schwert und Kette	6,2 kg
Schnittlänge 440 mm
Schwertlänge 450 mm
Automatische Kettenö-lung	ja
Kettenöl Spezielles Kettenöl
Kettenöltank Inhalt 0,26 l
Kettenteilung 0,325"
Kettenstärke 1,47 mm
Kettentyp Oregon 21BPX072X
Kettenbremse ja
Schwerttyp	Oregon 188PXBK095 Pro-Am
Kettengeschwindikeit max.	21,2 m/s
Motor 2 Zylinder, Luftgekühlt
Motorhubraum 45 cm3
Maximale Motorleistung	1,7 kW
Leerlaufdrehzahl	3000±300 min-1
Maximaldrehzahl mit Schneidgarnitur	11000 min-1
Treibstofftank Inhalt	0,55 l
Treibstoff	Mischung 40:1
Vergaser	Walbro
Emissionsklasse	Euro II

Beschränken Sie die Geräuschentwicklung und Vibration auf ein Minimum!

• Verwenden Sie nur einwandfreie Geräte
• Warten und reinigen Sie das Gerät regelmäßig.
  • Passen Sie Ihre Arbeitsweise dem Gerät an.
• Überlasten Sie das Gerät nicht.
• Lassen Sie das Gerät gegebenenfalls überprüfen.
• Schalten Sie das Gerät aus, wenn es nicht
• benutzt wird.
• Tragen Sie Handschuhe.

Schalldruckpegel L_pA	99,5 dB(A)
Unsicherheit K_pA	3 dB
Schallleistungspegel L_WA	112,4 dB(A)
Unsicherheit K_WA	3 dB
Vibration, vorderer Handgriff	8,9 m/s ^2
Vibration, hinterer Handgriff	10,7 m/s ^2
Unsicherheit 1,5 m/s ^2

Gerätebeschreibung (Fig.1)

1. Sägekette
2. Schwert
3. Vorderer Handschutz / Kettenbremshebel
4. Startergriff
5. Luftfilterabdeckung
6. Luftfilter-Befestigungsmutter
7. CHOKE-Knopf
8. Gashebelsperre
9. Hinterer Handgriff
10. Gashebel
11. Ein-/Ausschalter
12. Treibstofftankkappe
13. Öltankkappe
14. Vorderer Handgriff
15. Schwertabdeckung
16. Benzinpumpenknopf
17. Dekompressionsventil (falls vorhanden)
18. Abdeckung
19. Krallenanschlag
20. Kettenfangschutz

Sicherheitsfunktionen (Fig.1)

1 SÄGEKETTE MIT GERINGEM RÜCKSCHLAG hilft Ihnen mit speziell entwickelten Sicherheits-einrichtungen Rückschlagkräfte zu reduzieren und diese besser abzufangen.
3 KETTENBREMSHEBEL / HANDSCHUTZ schützt die linke Hand der Bedienungsperson, sollte sie bei laufender Säge vom vorderen Griff abrutschen.
3 KETTENBREMSE ist eine Sicherheitsfunktion zur Minderung von Verletzungen auf Grund von Rückschlägen, indem eine laufende Sägekette im Millisekunden angehalten wird. Sie wird vom KETTENBREMSHEBEL aktiviert.
8 GASHEBELSPERRE verhindert eine zufällige Beschleunigung des Motors. Der Gashebel kann nur gedrückt werden, wenn die Gashebelsperre gedrückt ist.
11 EIN-/AUSSCHALTER hält den Motor sofort an, wenn er ausgeschaltet wird. Der Stoppschalter muss auf EIN gesetzt werden, um den Motor (erneut) zu starten.
20 KETTENFÄNGER mindert die Gefahr von Verletzungen, sollte die Sägekette bei laufendem Motor reißen oder entgleiten. Der Kettenauffänger soll eine um sich schlagende Kette auffangen.

Hinweis: Machen Sie sich mit der Säge und ihre Teilen vertraut.

Allgemeine Sicherheitsregeln Sicherheitshinweise

Achtung: Bei der Arbeit mit treibstoffbetriebenen Werkzeugen müssen stets folgende Grundregeln beachtet werden, um das Risiko von Körperverletzungen und/oder Schäden am Gerät zu mindern.

Lesen Sie diese Hinweise, bevor Sie die Säge in Betrieb nehmen, und bewahren Sie sie auf.

1. Arbeiten Sie mit der Säge NICHT einhändig! Andernfalls besteht die Gefahr, dass Bedienungsperson, Helfer oder Zuschauer verletzt werden können. Eine Kettensäge ist für einen zweihändigen Betrieb ausgelegt.
2. Arbeiten Sie mit der Säge NICHT, bei Müdigkeit, Krankheit, unter Alkohol- und/oder Drogeneinfluss.
3. Tragen Sie Ihre persönliche Schutzausrüstung (PSA), bestehend aus: Schnittfesten Schuhen, Schnittschutzhose, gut sichtbare Weste oder Jacke in Signalfarben, Handschuhe und einen Helm mit Visier und Gehörschutz.
4. Seien Sie vorsichtig im Umgang mit Treibstoff. Starten Sie die Säge im Abstand von mindestens 3 m vom Auffüllort des Treibstoffs.
5. Wenn Sie die Kettensäge starten oder mit ihr schneiden, dürfen sich KEINE anderen Personen in der Nähe aufhalten. Verwehren Sie Zuschauern und Tieren den Zutritt zum Arbeitsbereich.
6. Schneiden Sie ERST dann, wenn der Arbeitsbereich gesäubert ist, Sie einen sicheren Stand und einen Rückzugsweg vor dem fallenden Baum eingeplant haben.
7. Wenn der Motor läuft müssen alle Körperteile von der Kettensäge wegweisen.
8. Vergewissern Sie sich vor dem Anlassen der Kettensäge, dass sie keine Gegenstände berührt.
9. Tragen Sie die Kettensäge nur, wenn der Motor angehalten hat, sich das Kettenschwert in der Schwertabdeckung befindet und der Auspuff von Ihrem Körper weg weist.
10. Nehmen Sie KEINE Kettensäge in Betrieb, die beschädigt, falsch eingestellt oder unvollständig und locker montiert ist. Vergewissern Sie sich, dass die Kettensäge stoppt, wenn die Kettenbremse betätigt wird.
11. Schalten Sie den Motor aus, bevor Sie die Ketten-säge absetzen.
12. Seien Sie beim Schneiden kleiner Büsche und Schösslinge äußerst vorsichtig, denn das dünne Astwerk kann sich in der Säge verfangen und in Ihre Richtung schlagen, oder Sie aus dem Gleichgewicht bringen.
13. Achten Sie beim Schneiden eines unter Spannung stehenden Astes auf einen möglichen Rückschlag, wenn die Spannung des Holzes plötzlich nachlässt.
14. Achten Sie darauf, dass die Griffe trocken, sauber und frei von Öl oder Treibstoffgemisch sind.
15. Arbeiten Sie mit der Kettensäge nur an gut belüf-

teten Orten.

1. Schneiden Sie mit der Kettensäge KEINEN Baum, außer Sie besitzen eine entsprechende Ausbildung.
2. Die gesamte Wartung der Kettensäge, abgesehen von den in dieser Bedienungs- und Wartungsanleitung angegebenen Punkten, darf nur vom autorisierten Kundendienst ausgeführt werden.
3. Bringen Sie für den Transport und Lagerung der Kettensäge die Schwertabdeckung für das Ket-tenschwert an.
4. Arbeiten Sie mit der Kettensäge NICHT neben oder in Gegenwart von entzündbaren Flüssigkeiten oder Gasen, sei es in Außen- oder in Innenräumen. Es besteht dabei Explosions- und/oder Brandgefahr.
5. Füllen Sie keinen Treibstoff, Öl oder Schmierstoff ein, wenn die Kettensäge läuft.
6. NUR GEEIGNETES SÄGEMATERIAL VERWEN-DEN: Schneiden Sie nur Holz. Verwenden Sie die Kettensäge nicht für Arbeiten, für die sie unge-eignet ist. Schneiden Sie mit der Kettensäge z.B. kein Plastik, Mauerwerk oder nicht zum Bau gehörige Materialien.
7. Das Motorgerät erzeugt giftige Abgase sobald der Motor läuft. Arbeiten Sie nie in geschlossenen oder schlecht belüfteten Räumen.
8. Achtung: Nationale Vorschriften sind in einigen Ländern unterschiedlich und können den Einsatz der Maschine beschränken
9. Um signifikante Schäden oder Defekte festzustellen, ist es notwendig das Gerät vor dem Gebrauch und nach Stürzen das Geräte einer Inspektion zu unterziehen.
10. Falls beim Füllen des Öl- oder Kraftstofftanks Flüssigkeit daneben geschüttet wird, muss das Gerät vor Inbetriebnahme davon gereinigt werden.

Hinweis: Der nachfolgende Anhang ist hauptsächlich für den Endverbraucher oder den Gelegenheitsbenutzer gedacht. Die Kettensäge ist für eine gelegentliche Verwendung von Hauseigentümern, Gartenbesitzern und Campern ausgelegt und dient für alle allgemeinen Arbeiten, z.B. roden, Brennholz schneiden, etc. Sie ist nicht für längere Arbeiten vorgesehen. Bei längeren Arbeiten kann es auf Grund von Vibrationen in den Händen der Bedienungsperson zu Durchblutungsstörungen (Weißfingersyndrom) kommen. Das Weißfingersyndrom ist eine Gefäßerkrankung, bei der die kleinen Blutgefäße an den Fingern und Zehen anfallartig verkrampfen. Die betroffenen Areale werden nicht mehr ausreichend mit Blut versorgt und erscheinen dadurch extrem blass. Der häufige Gebrauch von vibrierenden Geräten kann bei Personen, deren Durchblutung beeinträchtigt ist (z.B. Raucher, Diabetiker) Nervenschädigungen auslösen.

Wenn Sie ungewöhnliche Beeinträchtigungen bemerken, beenden Sie sofort die Arbeit und suchen Sie einen Arzt auf. Beachten Sie die folgenden Hinweise, um die Gefahren zu reduzieren:

• Halten Sie Ihren Körper und besonders die Hände bei kaltem Wetter warm.
• Machen Sie regelmäßig Pausen und bewegen Sie dabei die Hände, um die Durchblutung zu fördern.
• Sorgen Sie für eine möglichst geringe Vibration der Maschine durch regelmäßige Wartung und feste Teile am Gerät.

Ein Rückschlag (Kick-Back) könnte auftreten, wenn die Spitze des Kettenschwertes (Kettenumlenkung) einen Gegenstand berührt, oder das Holz die Ket-tensäge im Schnitt einklemmt. Wenn die Schienen-spitze einen solchen Kontakt bekommt, könnte das Kettenschwert blitzschnell nach oben und zurück zur Bedienungsperson geschlagen werden. Wenn sich die Kettensäge längs der Oberseite des Kettenschwertes einklemmt, könnte das Kettenschwert ebenfalls schnell zur Bedienungsperson zurückgeschlagen werden. In beiden Fällen könnten Sie die Kontrolle über die Säge verlieren und sich dabei schwer verletzen. Verlassen Sie sich nicht völlig auf die in der Säge integrierten Sicherheitseinrichtungen. Als Kettensägenbenutzer müssen Sie mehrere Punkte beachten, um Ihre Säge-arbeiten unfallfrei und ohne Verletzungen verrichten zu können.

1. Ein grundlegendes Verständnis von Rückschlägen kann das Überraschungsmoment mindern oder ausschließen. Plötzliche unüberlegte Reaktionen tragen zu Unfällen bei.
2. Halten Sie die Säge bei laufendem Motor mit beiden Händen gut fest, wobei die rechte Hand den hinteren Griff und die linke Hand den vorderen Griff festhält. Daumen und Finger müssen die Griffe der Kettensäge fest umschließen. Ein fester Griff hilft Ihnen, Rückschläge abzufangen und die Kontrolle über die Säge zu behalten. Lassen Sie nicht los.
3. Stellen Sie sicher, dass der Bereich, in dem Sie schneiden, frei von Hindernissen ist. Die Spitze des Kettenschwertes darf beim Schneiden mit der Säge keinen Baumstamm, Zweig oder Ähnliches berühren.
4. Schneiden Sie mit hoher Motorgeschwindigkeit.
5. Beugen Sie sich nicht zu weit nach vorne, oder schneiden Sie nicht oberhalb Ihrer Schulterhöhe.
6. Schärfen und warten Sie die Kettensäge gemäß den Anweisungen des Herstellers.
7. Verwenden Sie als Ersatz nur Schienen und Ketten, die vom Hersteller empfohlen und freigegeben sind.
8. Verklemmt das Gerät beim Schneiden, muss es umgehend ausgeschaltet und vorsichtig befreit werden. Anschließend ist das Gerät auf Beschädigung (z.B. verbogenes Kettenschwert) zu prüfen und es muss ein Probelauf durchgeführt werden.

Bestimmungsgemäße Verwendung

Das Gerät dient bestimmungsgemäß ausschließlich zum Sägen von Holz. Das Fällen von Bäumen darf nur mit entsprechender Ausbildung erfolgen. Der Hersteller haftet nicht für Schäden die durch nicht bestimmungsgemäße Verwendung oder falsche Bedienung verursacht wurde.

Das Gerät darf nur nach seiner Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

Vor der Inbetriebnahme

⚠ Achtung: Starten Sie den Motor erst, wenn die Säge fertig montiert ist.

⚠ Achtung: Tragen Sie beim Umgang mit der Kette stets Schutzhandschuhe.

Montieren des Schwerts und der Sägekette (Fig.2a-c)

Der Lieferumfang des Gerätes besteht aus folgenden Teilen:

1 Kettensäge
2 Sägekette
3 Schwert
4 Schwertabdeckung
5 Steckschlüssel
6 Kettenfeile

Öffnen Sie die Verpackung und montieren Sie das Schwert und die Sägekette wie folgt:

1. Drücken Sie den vorderen Handschutz nach hinten, dass die Kettenbremse deaktiviert ist.
2. Lösen Sie die zwei Muttern (13) und entfernen Sie die Abdeckung (12) und den Abstandshalter (11).
3. Schieben Sie die Sägekette um das Kettenrad herum, schieben Sie danach die Sägekette um das Schwert. Achten Sie auf die Einbaurichtung der Kette.
4. Montieren Sie das Schwert auf die beiden Gewindestifte.
5. Stecken Sie die Kettenspannschraube (8) in das untere Loch (7) des Kettenschwertes.
6. Montieren Sie die Abdeckung (12) und ziehen Sie die Muttern (13) mit der Hand an.
7. Achten Sie darauf, dass der Stift (9) in das Loch (10) des Gehäuses passt.

Einbaurichtung der Sägekette (Fig.3 Pos.1)

Spannen der Sägekette (Fig.4a-c)

1. Halten Sie den vorderen Teil des Schwertes mit der Hand fest.
2. Stellen Sie die Kettenspannung mit Hilfe der Spannschraube (3) so ein, dass die Sägekette ganz am Schwert anliegt, aber nicht unter großer Spannung steht.
3. Ziehen Sie die Befestigungsmutter für das Schwert mit dem Schlüssel (ca. 12-15 Nm) an.
4. Prüfen Sie mit der Hand, ob die Sägekette reibungslos auf der Schiene läuft und die richtige Spannung hat.
5. Wenn nötig, stellen Sie die Kettenspannung nach.

⚠ Hinweis: Wenn die Sägekette ZU LOCKER oder ZU STRAFF ist, nutzen sich Antriebsrad, Schwert, und das Kurbelwellenlager schneller ab.

△ Hinweis: Eine neue Sägekette dehnt sich, so dass sie nach ca. 5 Schnitten nachgestellt werden muss. Dies ist bei neuen Ketten normal, und das Intervall künfiger Einstellungen nimmt zu.

Treibstoff und Kettenöl

⚠ Achtung: Treibstoff und Kettenöl ist hoch Entflammbar. Rauchen Sie nicht und oder setzen Sie das Gerät offenen Flammen aus, wenn Sie das Gerät benutzen.

Treibstoff

Verwenden Sie für optimale Ergebnisse normalen, bleifreien Treibstoff gemischt mit speziellem 2-Takt-Öl.

Treibstoffmischung

Mischen Sie den Treibstoff mit 2-Takt-Öl in einem geeigneten Behälter. Schütteln Sie den Behälter, um alles sorgfältig zu mischen.

⚠ Achtung: Verwenden Sie für diese Säge nie reines Benzin. Der Motor wird hierdurch beschädigt und Sie verlieren den Garantieanspruch für dieses Produkt. Verwenden Sie kein Treibstoffgemisch, das länger als 90 Tage gelagert wurde.

⚠ Achtung: Es muss spezielles 2-Takt-Öl, für luftgekühlte 2-Takt-Motoren mit einem Mischungsverhältnis von 40:1 verwendet werden. Verwenden Sie kein 2-Takt-Ölprodukt mit einem Mischungsverhältnis von 100:1. Unzureichendes Ölen beschädigt den Motor und Sie verlieren in diesem Fall den Garantieanspruch für den Motor.

Empfohlene Treibstoffe

Einige herkömmliche Benzine sind mit Beimischungen wie Alkohol- oder Ätherverbindungen gemischt, um den Normen für saubere Abgase zu entsprechen. Der Motor läuft zufriedenstellend mit allen Benzinarten zum Zweck des Eigenantriebs, auch mit sauerstoffangereicherten Benzinen. Verwenden Sie am besten bleifreies Normalbenzin.

Ölen von Kette und Führungsschiene

Jedesmal wenn der Treibstofftank mit Benzin aufgefüllt wird muss auch der Kettenöltank nachgefüllt werden. Es wird empfohlen hierzu handelsübliches Kettenöl zu verwenden.

Inbetriebnahme

Starten des Gerätes (Fig.5a-f)

1. Entfernen Sie die Öltankkappe (1) Treibstofftank-kappe (2).
2. Füllen Sie den Kettenöltank (1) zu 80% mit Kettenöl.
3. Füllen Sie das Benzin-/Ölgemisch in den Treibstofftank (2).
4. Stellen Sie den Ein-/Ausschalter (3) auf Position „I“.
5. Drücken Sie den Benzinpumpenknopf (5) so oft, bis sich dieser mit Treibstoff füllt.
6. Ziehen Sie den CHOKE-Knopf (4) heraus.

Hinweis: Beim Neustart unmittelbar nach dem Abstellen des Motors ziehen Sie den CHOKE-Knopf (4) nicht heraus.

1. Drücken Sie den vorderen Handgriff nach vorne um die Kettenbremse zu aktivieren.
2. Legen Sie die Säge auf eine feste, ebene Unterlage. Halten Sie die Säge wie abgebildet mit dem Fuß fest. Ziehen Sie den Starter schnell 2 Mal. Achten Sie auf die laufende Kette!
3. Sobald der Motor gestartet ist, drücken Sie die Gashebelsperre und den Gashebel, damit der CHOKE-Knopf wieder einrastet.
4. Ziehen Sie den vorderen Handgriff nach hinten, um die Kettenbremse zu lösen.
5. Lassen Sie den Motor warmlaufen, indem Sie die den Gashebel leicht betätigen und die Sägekette kurz laufen lassen

⚠ Achtung: Bevor Sie den Motor starten, stellen Sie sicher, dass die Sägekette nichts berührt und die Kettenbremse vor jedem Start aktiviert ist.

Anhalten des Motors (Fig.7)

1. Lassen Sie den Gashebel los, und warten Sie, bis der Motor im Leerlauf läuft.
2. Stellen Sie den Ein-/Ausschalter auf "Stop (0)", um den Motor zu stoppen.

△ Hinweis: Um den Motor im Notfall anzuhalten, aktivieren Sie die Kettenbremse und stellen Sie den Ein-/Ausschalter auf "Stop (0)"

Kontrolle Ölversorgung

Zum Überprüfen der Kettenschmierung die Kettensäge mit der Kette über ein Blatt Papier halten und ein paar Sekunden Vollgas geben. Auf dem Papier kann die jeweils eingestellte Ölmenge überprüft werden.

⚠ Hinweis: Achten Sie immer darauf, dass sich genügend Öl im Tank für die Kettenschmierung befindet.

Kettenbremse (Fig.6)

⚠ Hinweis: Überprüfen Sie vor jeder Inbetriebnahme die Funktion der Kettenbremse.

• Halten Sie die Kettensäge am vorderen Handgriff (1).
• Drücken Sie den vorderen Handschutz (4) nach vorne auf Position 3. Geben Sie Gas, die Kette sollte sich nicht bewegen.
• Ziehen Sie den vorderen Handgriff (4) nach hinten auf Postion 2. Geben Sie Gas, die Kette sollte sich bewegen.

Arbeitshinweise

⚠ Wichtige Hinweise

• Verwenden Sie das Gerät ausschließlich zum Sägen von Holz. Bearbeiten Sie kein Metall, Plastik, Mauerwerk, Baumaterial, das nicht aus Holz besteht usw.
• Schalten Sie den Motor aus, wenn die Säge mit einem Fremdkörper in Berührung kommt. Kontrollieren Sie die Säge, und reparieren Sie sie gegebenenfalls.
• Schützen Sie die Kette vor Schmutz und Sand. Selbst geringe Mengen Schmutz können die Kette schnell abstumpfen und die Gefahr einer Rückschlagreaktion erhöhen.
• Fangen Sie mit dem Zersägen von kleineren Baumstämmen zur Übung an, um ein Gefühl für Ihr Gerät zu bekommen, bevor Sie schwierigere Aufgaben angehen.
• Betätigen Sie den Gasgriff, und geben Sie Vollgas, bevor Sie mit dem Sägen beginnen.
• Drücken Sie das Gehäuse der Kettensäge gegen den Baumstamm, wenn Sie mit dem Sägen beginnen.
• Geben Sie während des gesamten Sägevorgangs Vollgas.
• Lassen Sie die Säge für Sie arbeiten. Üben Sie nur leichten Druck nach unten aus.
• Lassen Sie den Gasgriff los, sobald Sie Ihre Arbeit beendet haben, damit der Motor im Leerlauf läuft. Wenn Sie das Gerät bei Vollgas ohne Last weiterlaufen lassen, entsteht unnötiger Verschleiß.
• Um nach dem Austritt der Kette aus dem Holz nicht die Kontrolle über das Gerät zu verlieren, sollten Sie gegen Ende des Schnitts keinen Druck auf die Säge ausüben.
• Stoppen Sie den Motor, bevor Sie die Säge abstellen.

Bäume Fällen - nur mit entsprechender Ausbildung

⚠ Vorsicht!: Achten Sie auf gebrochene oder abgestorbene Äste, die während des Sägens hinunterfallen und ernsthafte Verletzungen verursachen können. Sägen Sie nicht in der Nähe von Gebäuden oder Stromleitungen, wenn Sie nicht wissen, in welche Richtung der gefällte Baum fällt. Arbeiten Sie nicht nachts, da Sie dann schlechter sehen, oder bei Regen, Schnee oder Sturm, da die Baumfallrichtung nicht vorhersehbar ist.

• Planen Sie Ihre Arbeit mit der Kettensäge im voraus.
• Der Arbeitsbereich um den Baum sollte frei sein, damit Sie einen sicheren Stand haben.
• Der Maschinenführer sollte sich immer auf der höher gelegenen Ebene des Arbeitsbereichs aufhalten, weil der Baum nach dem Fällen voraussichtlich nach unten rollt bzw. rutscht.
• Achten Sie auf abgebrochene oder tote Äste, die herunterfallen und schwere Verletzungen verursachen könnten.

Folgende Bedingungen können die Fallrichtung eines Baums beeinflussen:

• Windrichtung und -geschwindigkeit
- Neigung des Baums. Die Neigung ist aufgrund von unebenem oder abschüssigem Gelände nicht immer erkennbar. Bestimmen Sie die Neigung des Baums mit Hilfe eines Lots oder einer Wasserwaage.
- Astwuchs (und damit Gewicht) an nur einer Seite.
- Umstehende Bäume oder Hindernisse

Achten Sie auf zerstörte und verfaulte Baumteile. Wenn der Stamm verfault ist, kann er plötzlich brechen und auf Sie fallen. Stellen Sie sicher, dass ausreichend Platz für den fallenden Baum vorhanden ist. Halten Sie einen Abstand von 2 1/2 Baumlängen bis zur nächsten Person bzw. anderen Objekten. Motorenlärm kann Warnrufe übertönen.

Entfernen Sie Schmutz, Steine, lose Rinde, Nägel, Klam- mern und Draht von der Sägestelle.

△ Halten Sie einen Fluchtweg frei (Fig.A)

Position 1: Fluchtweg

Position 2: Fallrichtung des Baumes

Fällen von großen Bäumen - nur mit entsprechender Ausbildung

(ab 15 cm Durchmesser)

Zum Fällen großer Bäume verwendet man die Unterschnittmethode. Dabei wird entsprechend der gewünschten Fallrichtung seitlich ein Keil aus dem Baum herausgeschnitten. Nachdem an der anderen Seite des Baums der Fallschnitt vorgenommen wurde, fällt der Baum in Richtung des Keils.

△ Hinweis: Wenn der Baum große Stützwurzeln aufweist, sollten diese entfernt werden, bevor die Kerbe eingeschnitten wird. Wird die Säge zur Entfernung der Stützwurzeln verwendet, sollte die Sägekette nicht den Boden berühren, damit die Kette nicht stumpf wird.

Unterschnitt und Fällen des Baumes (Fig.B-C)

• Sägen Sie für den Unterschnitt zunächst den oberen Schnitt (Pos.1) des Keils (Pos.2). Sägen Sie zu 1/3 in den Baum. Sägen Sie anschließend den unteren Schnitt (Pos.3) des Keils (Pos.2). Entfernen Sie nun den herausgeschnittenen Keil.
• Anschließend können Sie auf der gegenüberliegenden Baumseite den Fallschnitt (Fig.4) ausführen. Setzen Sie dazu ca. 5 cm oberhalb der Kerbenmitte an. Dadurch ist genug Holz zwischen dem Fallschnitt (Pos.4) und dem Keil (Pos.2) vorhanden, das beim Fallen wie ein Scharnier wirkt. Dieses Scharnier soll den Baum beim Fallen in die richtige Richtung lenken.

△ Hinweis: Bevor Sie den Fallschnitt abschließen, weiten Sie den Schnitt falls notwendig mit Hilfe von Keilen, um die Fallrichtung zu kontrollieren. Verwenden Sie ausschließlich Holz-- oder Plastikkeile. Stahl-- oder Eisenkeile können Rückschlag und Schäden am Gerät verursachen.

• Achten Sie auf Anzeichen, dass der Baum zu fallen beginnt: Krachende Geräusche, sich öffnender Fallschnitt oder Bewegungen in den oberen Ästen.
• Wenn der Baum zu fallen beginnt, halten Sie die Säge an, legen Sie sie ab, und entfernen Sie sich umgehend auf Ihrem Fluchtweg.
• Schneiden Sie keine teilweise gefällten Bäume mit Ihrer Säge, um Verletzungen zu vermeiden. Achten Sie besonders auf teilweise gefällte Bäume, die nicht gestützt sind. Wenn ein Baum nicht vollständig fällt, setzen Sie die Säge ab, und helfen Sie mit einer Kabelwinde, einem Flaschenzug oder einer Zugmaschine nach.

Sägen eines gefällten Baumes (Stammzerteilung)

Der Begriff "Stammzerteilung" bezeichnet das Zerteilen eines gefällten Baums in Stämme mit der jeweils gewünschten Länge.

⚠ Vorsicht!: Stellen Sie sich nicht auf den Stamm, den Sie gerade schneiden. Der Stamm könnte wegrollen, und Sie verlieren Ihren Stand und die Kontrolle über das Gerät. Führen Sie die Sägearbeiten nie auf abschüssigem Boden aus.

Wichtige Hinweise

• Sägen Sie immer nur einen Stamm oder Ast.
• Seien Sie vorsichtig beim Schneiden von gesplittertem Holz. Sie könnten von scharfen Holzteilchen getroffen werden.
• Schneiden Sie kleine Stämme oder Äste auf einem Sägebock. Beim Schneiden von Stämmen darf keine andere Person den Stamm festhalten. Sichern Sie den Stamm auch nicht mit Ihrem Bein oder Fuß.
• Verwenden Sie die Säge nicht für Stellen, in denen Stämme, Wurzeln und andere Baumteile miteinander verflochten sind. Ziehen Sie die Stämme an eine freie Stelle, und nehmen Sie dabei die freigelegten Stämme zuerst.

Verschiedene Schnitte zur Stammzerteilung (Fig.D)

⚠ Vorsicht!: Falls die Säge in einem Stamm einge-

klemmt wird, ziehen Sie sie nicht mit Gewalt heraus. Sie können die Kontrolle über das Gerät verlieren und sich dabei schwere Verletzungen zuziehen und/ oder die Säge beschädigen. Halten Sie die Säge an, und treiben Sie einen Plastik-- oder Holzkeil in den Schnitt, bis sich die Säge leicht herausziehen läßt. Lassen Sie die Säge wieder an, und setzen Sie den Schnitt vorsichtig wieder an. Starten Sie die Säge niemals, wenn sie in einem Stamm eingeklemmt ist.

Oberschnitt (Fig.E, Pos.1)

Setzen Sie zum Oberschnitt an der Oberseite des Stamms an, und halten Sie dabei die Säge gegen den Stamm. Üben Sie beim Oberschnitt nur leichten Druck nach unten aus.

Unterschnitt (Fig.E, Pos.2)

Setzen Sie zum Unterschnitt an der Unterseite des Stamms an, und halten Sie dabei die Oberseite der Säge gegen den Stamm. Üben Sie beim Unterschnitt nur leichten Zug nach oben aus. Halten Sie die Säge gut fest, um das Gerät kontrollieren zu können. Die Säge drückt nach hinten (in Ihre Richtung).

△ Vorsicht!: Halten Sie die Säge für einen Unterschnitt niemals verkehrt herum. In dieser Position haben Sie keine Kontrolle über das Gerät. Führen Sie den ersten Schnitt immer auf der Kompressionsseite des Stammes aus. Die Kompressionsseite eines Stammes ist dort, wo sich der Druck des Stammgewichts konzentriert.

Stammzerteilung ohne Stützen (Fig.F)

• Sägen Sie zu 1/3 einen Oberschnitt (Pos.1) in den Baum.
• Drehen Sie den Stamm um, und schneiden Sie einen zweiten Oberschnitt (Pos.2).
• Achten Sie auf Sägen mit einer Kompressionsseite darauf, dass die Säge nicht einklemmt. Siehe die Abbildung für Schnitte in Stämme an der Kompressionsseite.

Stammzerteilung mit Stamm oder Stütze (Fig.G-H)

• Denken Sie daran, den ersten Schnitt (Pos.1) immer an der belasteten Stammseite anzusetzen.
• Schneiden Sie dazu über 1/3 in den Stamm.
• Führen Sie den zweiten Schnitt (Pos.2) aus.

Entasten und Stutzen

⚠ Vorsicht!: Achten Sie immer auf, und schützen Sie sich vor Rückschlag. Die laufende Kette an der Spitze der Führungsschiene beim Entasten oder der Astbeschneidung niemals mit anderen Ästen oder Objekten in Berührung kommen lassen. Ein solcher Kontakt kann ernsthafte Verletzungen verursachen.

△ Vorsicht!: Steigen Sie zum Entasten oder Stutzen niemals in den Baum. Stellen Sie sich nicht auf Leitern, Podeste usw. Sie könnten Ihr Gleichgewicht und die Kontrolle über das Gerät verlieren.

Wichtige Hinweise

• Arbeiten Sie langsam, und halten Sie die Säge mit beiden Händen fest. Achten Sie auf sichere Standposition und Gleichgewicht.
• Achten Sie auf zurückschnellende Baumteile. Seien Sie beim Schneiden kleiner Baumteile extrem vorsichtig. Biegsames Material kann sich in der Sägekette verfangen und Ihnen entgegenschnellen oder Sie aus dem Gleichgewicht bringen.
• Achten Sie auf zurückschnellende Baumteile. Dies gilt besonders für gebogene oder belastete Äste. Vermeiden Sie, mit dem Ast oder der Säge in Berührung zu kommen, wenn die Spannung des Holzes nachgibt.
• Halten Sie Ihren Arbeitsbereich frei. Räumen Sie den Weg von Ästen frei, um nicht darüber zu stolpern.

Entasten

• Entasten Sie einen Baum erst, wenn er gefällt ist. Erst dann können Sie das Entasten sicher und ordnungsgemäß durchführen.
• Lassen Sie die größeren Äste unter dem gefällten Baum liegen, und verwenden Sie sie als Stütze, während Sie weiterarbeiten.
• Beginnen Sie am Fuß des gefällten Baums und arbeiten Sie sich zur Spitze hoch. Entfernen Sie kleinere Baumteile mit einem Schnitt.
• Achten Sie dabei darauf, den Baum immer zwischen sich und der Säge zu lassen.
• Entfernen Sie größere, stützende Äste mit den im Abschnitt "Stammzerteilung ohne Stützen"-Methoden.
• Entfernen Sie kleine freihängende Baumteile immer mit einem Oberschnitt. Durch einen Unterschnitt könnten sie in die Säge fallen bzw. diese einklemmen.

Stutzen (Fig.1)

⚠ Vorsicht!: Stutzen Sie nur Äste in bzw. unter Schulterhöhe. Schneiden Sie nie Äste über Schulterhöhe. Überlassen Sie solche Arbeiten einem Fachmann.

- Schneiden Sie beim ersten Schnitt (Pos.1) 1/3 in den unteren Astteil.

- Schneiden Sie dann mit dem zweiten Schnitt (Pos.2) ganz durch den Ast. Der dritte Schnitt (Pos.3) ist ein Oberschnitt, mit dem Sie den Ast bis auf 2,5 bis 5 cm vom Stamm trennen.

Reinigung und Wartung

⚠ Hinweis: Ziehen Sie vor allen Reinigungs- und Wartungsarbeiten den Zündkerzenstecker.

Reinigung

• Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehäuse so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus. Schutzbrille!
• Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reinigen.
• Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese könnten die Kunststoffteile des Gerätes angreifen. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann.

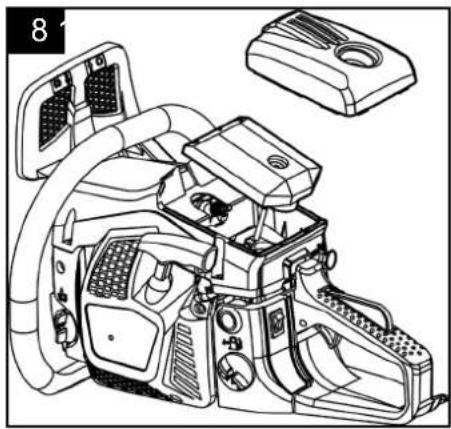

Luftfilter (Fig.8-9)

• Reinigen Sie den Luftfilter nach jeder Anwendung.
• Schrauben Sie die Luftfilter-Befestigungsmutter heraus und entfernen Sie die Abdeckung.
• Entnehmen Sie den Luftfilter.
• Öffnen Sie den Luftfilter mithilfe eines Schraubenziehers.
• Reinigen Sie den Luftfilter. Waschen Sie den Filter in sauberer, warmer Seifenlauge. Lassen Sie ihn an der Luft vollständig trocken werden.
• Setzen Sie den Luftfilter ein. Setzen Sie die Abdeckung des Motors/Luftfilters auf. Achten Sie darauf, dass die Abdeckung passgenau aufgesetzt ist. Ziehen Sie die Befestigungsschraube der Abdeckung an.

⚠ Hinweis: Es ist ratsam, Ersatzfilter vorrätig zu haben.

Ölversorgungsöffnung (Fig.10)

• Überprüfen Sie die Ölversorgungsöffnung (Pos.1) nach jeder Anwendung.
  • Demontieren Sie das Schwert.
• Überprüfen Sie die Ölausgangsöffnung (Pos.1) auf Verstopfung.

Schwert (Fig.11-12)

• Reinigen Sie das Schwert nach jeder Anwendung.
  • Demontieren Sie das Schwert von der Maschine.
• Entfernen Sie Sägestaub von dem Schwert und im Ölkanal (Pos.1).
• Ölen Sie die Zahnung (Pos.3) durch die das Ölungsloch (Pos.2) mit einer Ölspritze.

Zylinder-Rippen (Fig.13)

• Reinigen Sie die Zylinderrippen nach jeder Anwendung. Benutzen Sie dazu Druckluft bei niedrigem Druck oder nehmen Sie einen Pinsel.
• Staub und Schmutz zwischen den Zylinderrippen kann ein Überhitzen der Maschine zur Folge haben.

Weitere Wartungspunkte vor jeder Anwendung

• Überprüfen Sie das Gerät auf Leckagen des Öl oder Treibstofftanks.
• Überprüfen Sie das Gerät auf Lose Teile und Schrauben. Speziell die Sägekette, das Schwert und die Handgriffe.
• Wenn Sie Defekte an der Maschine feststellen beheben Sie diese umgehend.

Treibstofffilter (Fig.14)

⚠ Achtung: Betreiben Sie die Säge nie ohne den Treibstofffilter. Nach jeweils 100 Betriebsstunden muss der Treibstofffilter gereinigt oder bei Beschädigung ersetzt werden. Entleeren Sie den Treibstofftank ganz, bevor Sie den Filter auswechseln.

• Nehmen Sie die Treibstofftankkappe ab.
• Biegen Sie einen weichen Draht zurecht.
• Stecken Sie ihn in die Öffnung des Treibstofftanks und haken Sie den Treibstoffschlauch ein. Ziehen Sie den Treibstoffschlauch behutsam zur Öffnung, bis Sie ihn mit Ihren Fingern ergreifen können.

⚠ Hinweis: Ziehen Sie den Schlauch nicht ganz aus dem Tank heraus.

• Heben Sie den Treibstofffilter (Pos.1) aus dem Tank heraus.
• Ziehen Sie den Filter mit einer Drehbewegung ab und reinigen Sie ihn. Wenn er beschädigt ist, entsorgen Sie den Filter.
• Setzen Sie einen neuen oder den gereinigten Filter ein. Stecken Sie ein Ende des Filters in die Tanköffnung. Vergewissern Sie sich, dass der Filter in dem unteren Tankeckel sitzt. Rücken Sie den Filter mit einem langen Schraubenzieher auf seinen richtigen Platz.
• Füllen Sie den Tank mit frischem Treibstoffgemisch auf. Setzen Sie die Kappe des Tanks auf.

Ölfilter (Fig.15)

⚠ Achtung: Betreiben Sie die Säge nie ohne den Ölfilter (Pos.2). Nach jeweils 100 Betriebsstunden muss der Ölfilter gereinigt oder bei Beschädigung ersetzt werden. Entleeren Sie den Öltank ganz, bevor Sie den Filter auswechseln.

• Nehmen Sie die Öltankkappe ab.
• Biegen Sie einen weichen Draht zurecht.
• Stecken Sie ihn in die Öffnung des Öltanks und haken Sie den Ölschlauch ein. Ziehen Sie den Ölschlauch behutsam zur Öffnung, bis Sie ihn mit Ihren Fingern ergreifen können.

⚠ Hinweis: Ziehen Sie den Schlauch nicht ganz aus dem Tank heraus.

• Heben Sie den Ölfilter (Pos.1) aus dem Tank heraus.
• Ziehen Sie den Filter mit einer Drehbewegung ab und reinigen Sie ihn. Wenn er beschädigt ist, entsorgen Sie den Filter.
• Setzen Sie einen neuen oder den gereinigten

Filter ein. Stecken Sie ein Ende des Filters in die Tanköffnung. Vergewissern Sie sich, dass der Filter in dem unteren Tankeckel sitzt. Rücken Sie den Filter mit einem langen Schraubenzieher auf seinen richtigen Platz.

- Füllen Sie den Tank mit frischem Öl auf. Setzen Sie die Kappe des Tanks auf.

Zündkerze (Fig.16)

△ Achtung: Damit der Sägemotor leistungsfähig bleibt, muss die Zündkerze sauber sein und den richtigen Elektrodenabstand (0,6 mm) haben. Die Zündkerze muss alle 20 Betriebsstunden gereinigt bzw. ersetzt werden.

• Stellen Sie den Ein-/Ausschalter auf "Stop (0)".
• Entfernen Sie die Luftfilterabdeckung, indem
• Sie die Luftfilter-Befestigungsmutter entfernen. Die Abdeckung lässt sich dann abnehmen.
  • Entfernen Sie den Luftfilter.
• Ziehen Sie das Zündkabel durch Ziehen und gleichzeitiges Drehen von der Zündkerze ab.
• Entfernen Sie die Zündkerze mit einem Kerzensteckerschlüssel. VERWENDEN SIE KEIN ANDERES WERKZEUG.
• Reinigen Sie die Zündkerze mit einer Kupferdrahtbürste oder setzen Sie eine neue ein.

Vergasereinstellung

Der Vergaser wurde werkseitig auf optimale Leistung voreingestellt. Sollten Nacheinstellungen erforderlich werden, bringen Sie die Säge zum autorisierten Kundendienst.

⚠ Achtung: Sie dürfen keinerlei Einstellungen am Vergaser selbst vornehmen!

Schwert

- Wenden Sie das Schwert alle 8 Arbeitsstunden um eine gleichmäßige Abnutzung zu gewährleisten.

Sägekette

Kettenspannung

Prüfen Sie regelmäßig die Kettenspannung und stellen Sie bei Bedarf nach, damit die Kette eng an der Schiene anliegt, jedoch noch locker genug ist, um mit der Hand gezogen werden zu können.

Einlaufen lassen einer neuen Sägekette

Eine neue Kette und Schiene muss nach weniger als 5 Schnitten nachgestellt werden. Dies ist normal während der Einlaufzeit, und die Abstände zwischen künftigen Nachstellungen werden größer.

⚠ Achtung: Entfernen Sie nie mehr als 3 Glieder aus einer Kettenschlaufe. Die Zahnung könnte sonst beschädigt werden.

Ölen der Kette

Vergewissern Sie sich stets, dass das automatische Ölsystem richtig funktioniert. Achten Sie auf einen stets gefüllten Öltank.

Während der Sägearbeiten müssen die Schiene und die Kette stets ausreichend geölt sein, um Reibung mit dem Kettenschwert zu verringern.

Das Kettenschwert und die Kette darf nie ohne Öl sein. Betreiben Sie die Säge trocken oder mit zu wenig Öl, nimmt die Schnittleistung ab, die Lebenszeit des Kettenschwert wird kürzer, die Kette wird schnell stumpf und die Schiene nutzt sich auf Grund von Überhitzung sehr stark ab. Zu wenig Öl erkennt man an Rauchentwicklung oder Verfärbung der Schiene. Stets an einer hellen Fläche den Ölnebel kontrollieren, indem die Kettensäge bei Vollgas in Richtung dieser Fläche zeigt.

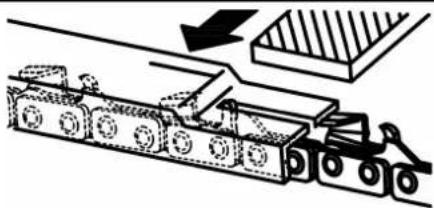

Schärfen der Kette

⚠ Achtung: Für einen Reibungslosen und sicheren Betrieb des Gerätes ist es wichtig, dass die Sägekette immer scharf ist. Die Sägekette muss geschärft werden wenn:

• Sägespäne Staubartig sind.
- Wenn Sie zusätzliche Kraft zum Sägen aufwenden müssen.
• Der Sägeschnitt nicht gerade ist.
• Die Vibration zunimmt.
• Der Treibstoffverbrauch steigt.

⚠ Hinweis: Wir empfehlen, die Sägekette von einem

Fachmann schärfen zu lassen.

Anleitung zum Schärfen einer Sägekette:
Sägekettentyp	Feilendurchmesser	Oberer Winkel Untere	Winkel	Oberer Neigungswinkel (55°)	Standard Tiefenmaß
		Einspann-Rotationswinkel	Einspann-Neigungswinkel	Seitenwinkel
21BPX	ca. 4,8 mm	30°	10°	85°	0,64 mm
Tiefenanschlag Feile

Lagerung

⚠ Vorsicht: Verstauen Sie eine Kettensäge nie länger als 30 Tage, ohne folgende Schritte zu durchlaufen.

Verstauen der Kettensäge

Wenn Sie eine Kettensäge länger als 30 Tage verstauen, muss sie hierfür hergerichtet werden. Andernfalls verdunstet der im Vergaser befindliche, restliche Treibstoff und lässt einen gummiartigen Bodensatz zurück. Dies könnte den Start erschweren und teure Reparaturarbeiten zur Folge haben.

• Nehmen Sie die Treibstofftankkappe langsam ab, um eventuellen Druck im Tank abzulassen. Entleeren Sie vorsichtig den Tank.
• Starten Sie den Motor und lassen Sie ihn laufen, bis die Säge anhält, um den Treibstoff aus dem Vergaser zu entfernen.
• Lassen Sie den Motor abkühlen (ca. 5 Minuten).
  • Entfernen Sie die Zündkerze
• Geben Sie 1 Teelöffel sauberes 2-Takt-Öl in die Verbrennungskammer. Ziehen Sie mehrere Male langsam an der Starterleine, um die internen Komponenten zu beschichten. Setzen Sie die Zündkerze wieder ein.

△ Hinweis: Verstauen Sie die Säge an einem trockenen Ort und weit entfernt von möglichen Entzündungsquellen, z.B. Ofen, Heißwasserboiler mit Gas, Gastrockner, etc.

Erneutes Inbetriebnehmen der Säge

• Entfernen Sie die Zündkerze.
• Ziehen Sie rasch an der Starterleine, um überschüssiges Öl aus der Verbrennungskammer zu entfernen.
• Reinigen Sie die Zündkerze und achten Sie auf den richtigen Elektrodenabstand an der Zündkerze; oder setzen Sie eine neue Zündkerze mit richtigem Elektrodenabstand ein.
• Bereiten Sie die Säge für den Betrieb vor.
• Füllen Sie den Tank mit der richtigen Treibstoff-/Ölmischung auf.

Entsorgung und Wiederverwertung

Das Gerät befindet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist somit wieder verwendbar oder kann dem Rohstoffkreislauf zurückgeführt werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunststoffe. Führen Sie defekte Bauteile der Sondermüllentsorgung zu. Fragen Sie im Fachgeschäft oder in der Gemeindeverwaltung nach!

Wichtiger Hinweis im Fall einer Reparatur:

Bei Rücklieferung des Gerätes zur Reparatur beachten Sie bitte, dass das Gerät aus Sicherheitsgründen öl- und benzinfrei an die Servicestation gesendet werden müssen.

Fehlersuchplan
Problem Mögliche Ursache Korrektur
Der Motor startet nicht, oder er startet, aber läuft nicht weiter.	Falscher Startverlauf.	Beachten Sie die Anweisungen in dieser Anleitung.
	Falsch eingestellte Vergasermischung.	Lassen Sie den Vergaser vom autorisierten Kundendienst einstellen.
	Verrußte Zündkerze. Zündkerze reinigen	einstellen oder ersetzen.
	Verstopfter Treibstoff-Filter. Ersetzen Sie	den Treibstoff-Filter.
Der Motor startet, aber er läuft nicht mit voller Leistung.	Falsche Hebelposition am Choke. Setzer	Sie den Hebel auf BETRIEB.
	Verschmutzter Luftfilter Filter entfernen, re	einigen und erneut einsetzen.
	Falsch eingestellte Vergasermischung.	Lassen Sie den Vergaser vom autorisierten Kundendienst einstellen
Motor stottert Falsch eingestellte	Vergasermischung.	Lassen Sie den Vergaser vom autorisierten Kundendienst einstellen.
Keine Leistung bei Belastung	Falsch eingestellte Zündkerze.	Zündkerze reinigen/einstellen oder ersetzen.
Motor läuft sprunghaft Falsch eingestellte Vergasermischung.		Lassen Sie den Vergaser vom autorisierten Kundendienst einstellen.
Übermäßig viel Rauch. Falsche Treibstoffmischung.		Verwenden Sie die richtige Treibstoffmischung (Verhältnis 40:1).
Keine Leistung bei Belastung Kette stumpf oder Kette locker		Kette schärfen oder neue Kette einlegen Kette spannen
Motor stirbt ab	Benzintank leer oder Kraftstofffilter im Tank falsch positioniert	Benzintank füllenBenzintank komplett auffüllen oder Kraftstofffilter im Benzintank anders positionieren
Ungenügend Kettenschmierung (Schwert und Kette werden heiß)	Kettenöltank leer	Kettenöltank auffüllen
	Öldurchlässe verstopft	Ölungsloch im Schwert reinigenRille des Schwertes reinigen

Fabrikation von Holzbearbeitungsmaschinen GmbH

Fabrikation von Holzbearbeitungsmaschinen GmbH

scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH • Günzburger Str. 69 • D-89335 Ichenhausen

Konformitätserklärung

CE

DE	erklärt folgende Konformität gemäß EU-Richtline und Normen für den Artikel
GB	hereby declares the following conformity under the EU Directive and standards for the following article
FR	déclare la conformité suivante selon la directive UE et les normes pour l’article
IT	dichiara la seguente conformità secondo le direttive e le normative UE per l’articolo
CZ	prohlašuje následující shodu podle smernice EU a norem pro výrobek
HU	az EU-irányelv és a vonatkozó szabványok szerinti következo megfeleloségi nyilatkozatot teszi a termékre
HR	ovime izjavljuje da postoji sukladnost prema EU-smjernica i normama za sljedece article
RO	declară următoarea conformitate corespunzător directivelor și normelor UE pentru articolul
TR	Normları geregince asagídaki uygunluk açıkla masını sunar.
FIN	vakuuttaa täten, että seuraava tuote täyttää ala esitetyt EU-direktiivit ja standardit
PL	deklaruje, ze produkt jest zgodny z następujacymi dyrektywami UE i normami
SLO	izjavlja sledeco skladnost z EU-direktivo in nor-mami za artikel

SK	prehlasuje nasledujúcu zhodu podla smernice EU a noriem pre výrobok
EST	kinnitab järgmist vastavus vastavalt ELi direktiivi ja standardite järgmist artiklinumbrit
LT	pareiškia, taip atitiktis pagal ES direktyvos ir standartai ši straipsnį
LV	apliecina šādu saskaņā ar ES direktīvu atbilstības un standarti šādu rakstu
NL	verklaart hierbij dat het volgende artikel voldoet aan de daarop betrekking hebbende EG-richtlijnen en normen
RUS	заявляет о соответствии товара следующим директивам и нормам EC
PT	declara o seguinte conformidade com a Directiva da UE e as normas para o seguinte artigo
ES	declara la conformidad siguiente según la directiva la UE y las normas para el artículo
DK	erklærer hermed, at følgende produkt er ioverensstemmelse med nedenstående EUdirektiver og standarder:
SE	försäkrar härmed följande överensstämmelse enligt EU-direktiv och standarder för följande artikeln
NO	erklærer herved følgende samsvar under EU-direktiv og standarder for følgende artikkel
BG	искането за съответствие със следните директиви и стандарти на EC
BE-VLG	verklaart de volgende conformiteit volgens EU-richtlijn en normen voor het artikel

Kettensäge für Waldpflege mit Benzinmotor / CSH4600W-180P

Ichenhausen, den 21.05.2014

Unterschrift / Markus Bindhammer / Technical Director

First CE: 2014

Art.-No. 5910106903

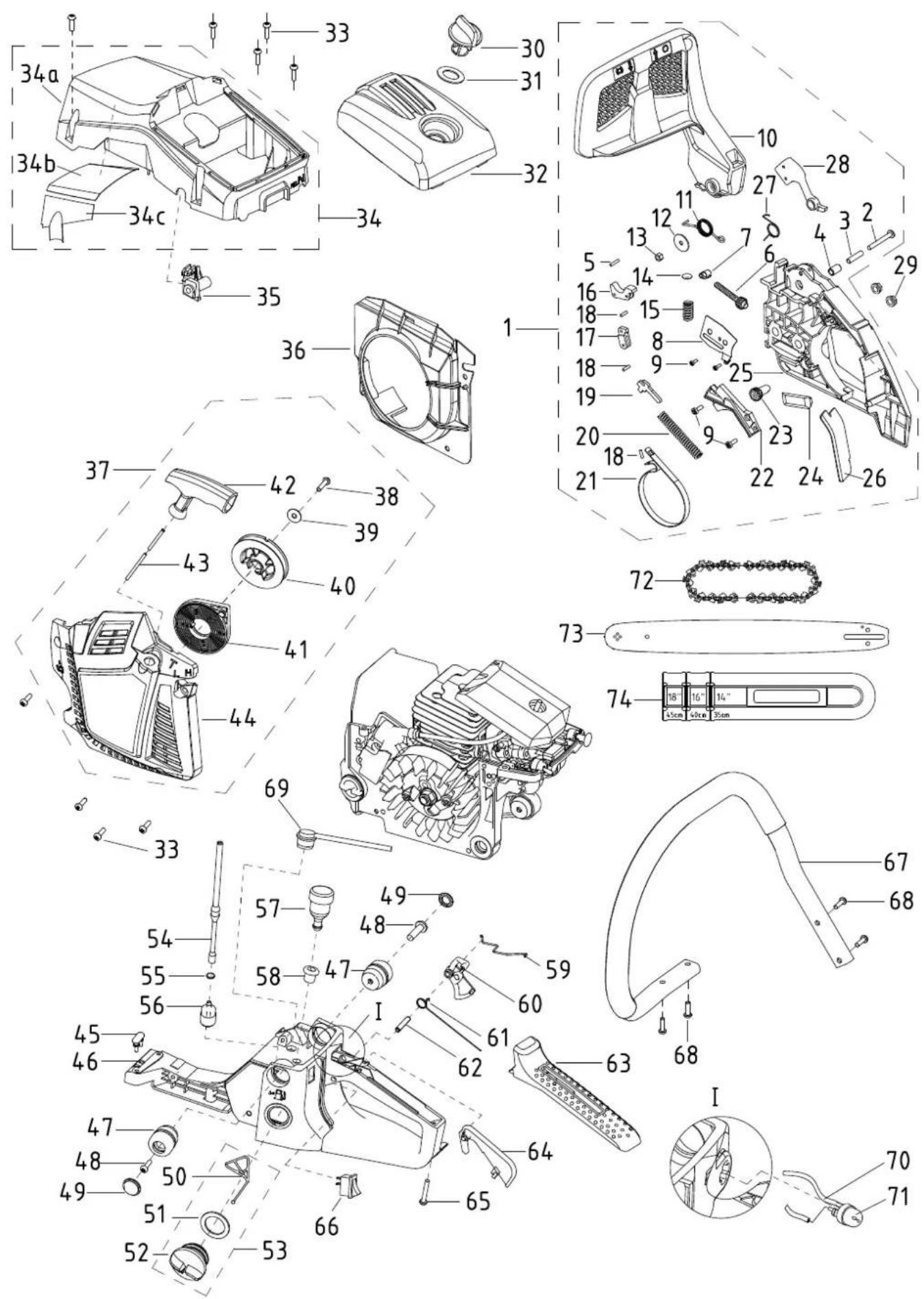

Hauptteile - Main Parts

Offensichtliche Mängel sind innerhalb von 8 Tagen nach Erhalt der Ware anzuzeigen, andernfalls verliert der Käufer sämtliche Ansprüche wegen solcher Mängel. Wir leisten Garantie für unsere Maschinen bei richtiger Behandlung auf die Dauer der gesetzlichen Gewährleistungsfrist ab Übergabe in der Weise, dass wir jedes Maschinenteil, dass innerhalb dieser Zeit nachweisbar in Folge Material- oder Fertigungsfehler unbrauchbar werden sollte, kostenlos ersetzen. Für

Telle, die wir nicht selbst herstellen, leisten wir nur insoweit Gewähr, als uns Gewährleistungsansprüche gegen die Vorlieferanten zustehen. Die Kosten für das Einsetzen der neuen Teile trägt der Käufer. Wandlungs- und Minderungsansprüche und sonstige Schadensersatzansprüche sind ausgeschlossen.

Warranty GB
