BEDIENUNGSANLEITUNG KTVH-B19H Prebena

Originalbetriebsanleitung für Kartonverschlusshefter

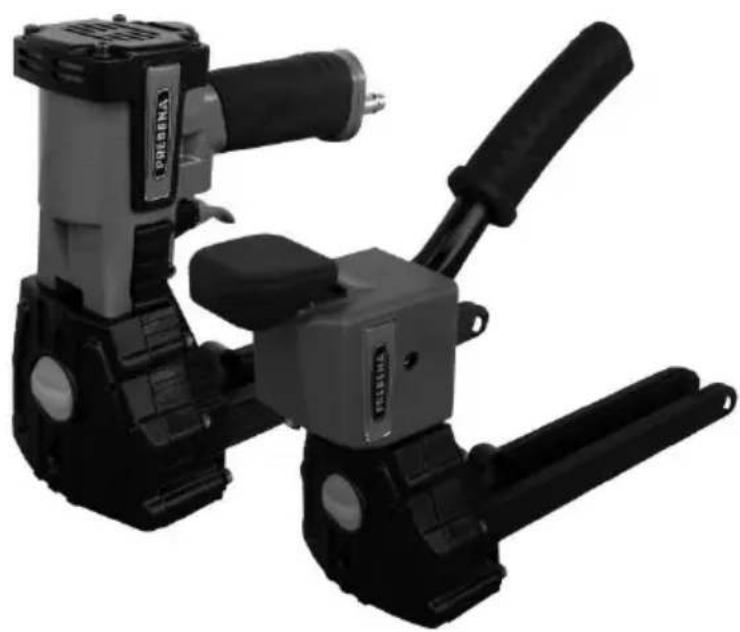

PREBENA KTVH-B19D

PREBENA KTVH-B19H

PREBENA KTVH-B22D

PREBENA KTVH-R19D

PREBENA KTVH-R19H

PREBENA

PREBENA Wilfried Bornemann GmbH & Co. KG

SeestraBe 20-26,63679 Schotten, Germany

Tel.: [phone] / 96 01 - 0, Fax: [phone] / 96 01 - 820

eMail: [e-mail]

www.prebena.de, www.kartuschen-tausch.de

Vorwort

These Gebrauchsanleitung hilft Ihnen beim

bestimmungsgemäBen,
- sicheren und
wirtschaftlichen

Gebrauch folgender druckluftbetriebener Kartonverschlusshefter:

KTVH-B19D
KTVH-B22D
KTVH-R19D

Und Gebrauch folgender handbetriebener Kartonverschlusshefter:

KTVH-B19H
KTVH-R19H

In dieser Betriebsanleitung werden diese Kartonverschlusshefter kurz Heftgerät genannot.

Wir setzen voraus, dass jeder Benutzer des Heftgeräts über Kenntnisse im Umgang mit druckluftbetriebenen Geräten und den verwendeten Werkstoffen verfügbar. Personen ohne diese Kenntnisse müssen durch einen erfahrenen Benutzer in den Betrieb des Heftgeräts eingewiesen werden.

These Gebrauchsanweisung wird sich an folgende Personen:

• Personen, die diesen Heftgerät bedieren,
• Personen, die diesen Heftgerät reinigen oder
• Personen, die diese Heftgerät entsorgen.

Jede dieser Personen muss den Inhalt dieser Gebrauchsanleitung zur Kenntnis genommen und verstanden haben.

These Gebrauchsanleitung ist Bestandteil des Produkts. Bewahren Sie diese immer am Heftgerät auf. Geben Sie die Gebrauchsanleitung weiter, wenn Sie das Heftgerät verkaufen oder auf andere Art Weitergeben.

Inhaltsverzeichnis

Vorwort 2

Inhaltsverzeichnis 3

Gestaltungsmerkmale 6

Allgemeine Gestaltungsmerkmale 6

Merkmale der Gefahrenhinweise 6

Merkmale der Hinweise zu Sach- oder Umwelt-schäden 7

Sicherheit 8

Bestimmungsgemäßer Gebrauch 8

Bestimmungswidriger Gebrauch 8

Gefahr tõdlicher Verletzungen vermeiden 9

Explosionsgefahren vermeiden bei druckluftbetriebenen Heftgeräten 9

Verletzungsgefahren vermeiden 9

Beschädigungen des Heftgerats vermeiden 10

Beschreibung 11

Geräteübersicht und Lieferumfang KTVH-B19D, KTVH-B22D, KTVHR19D. 11

Geräteübersicht und Lieferumfang KTVH-B19H, KTVH-R19H...... 12

Funktionsweise 13

Produktmerkmale 13

Hinweissschilderauf dem Heftgerat 13

Angaben im Typenschild 13

Zubehör 14

HeftgeratVBorbereiten 15

Heftgerat auspacken 15

Zustand prufen 16

Heftgerat an Druckluftversorgung anschließen 17

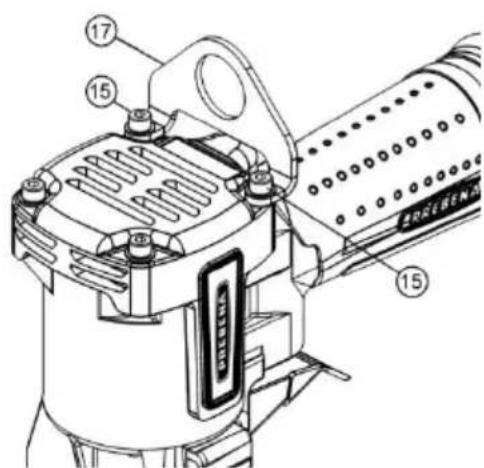

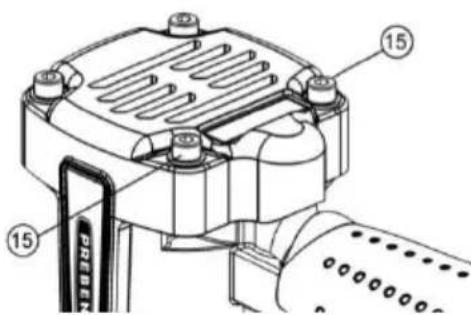

Verwendem mit einem Gewichtsausgleicher 20

Heftgerat bedieren 21

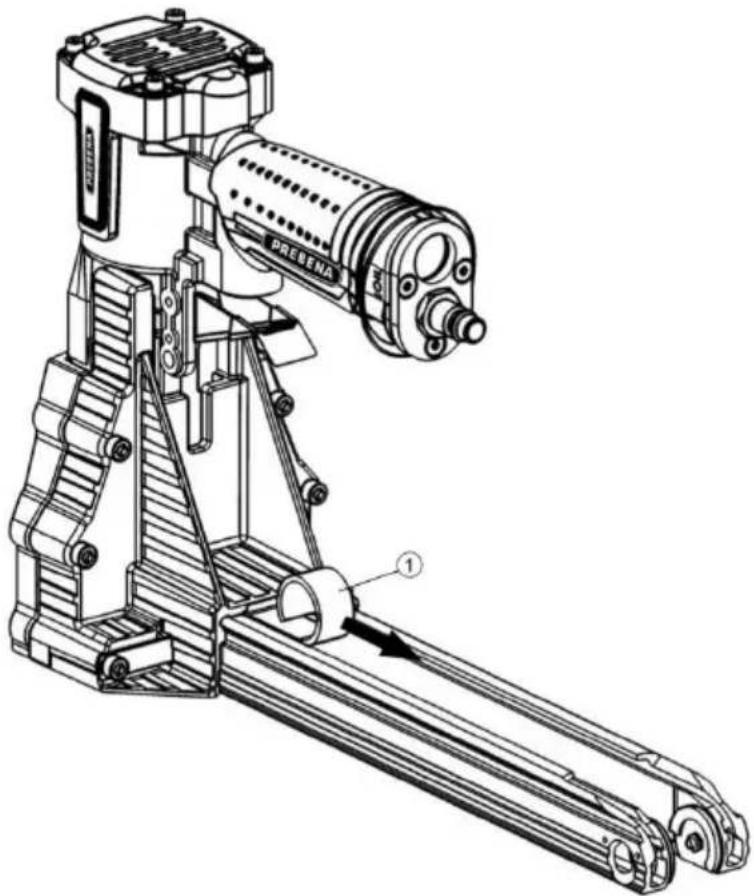

Magazin offen 21

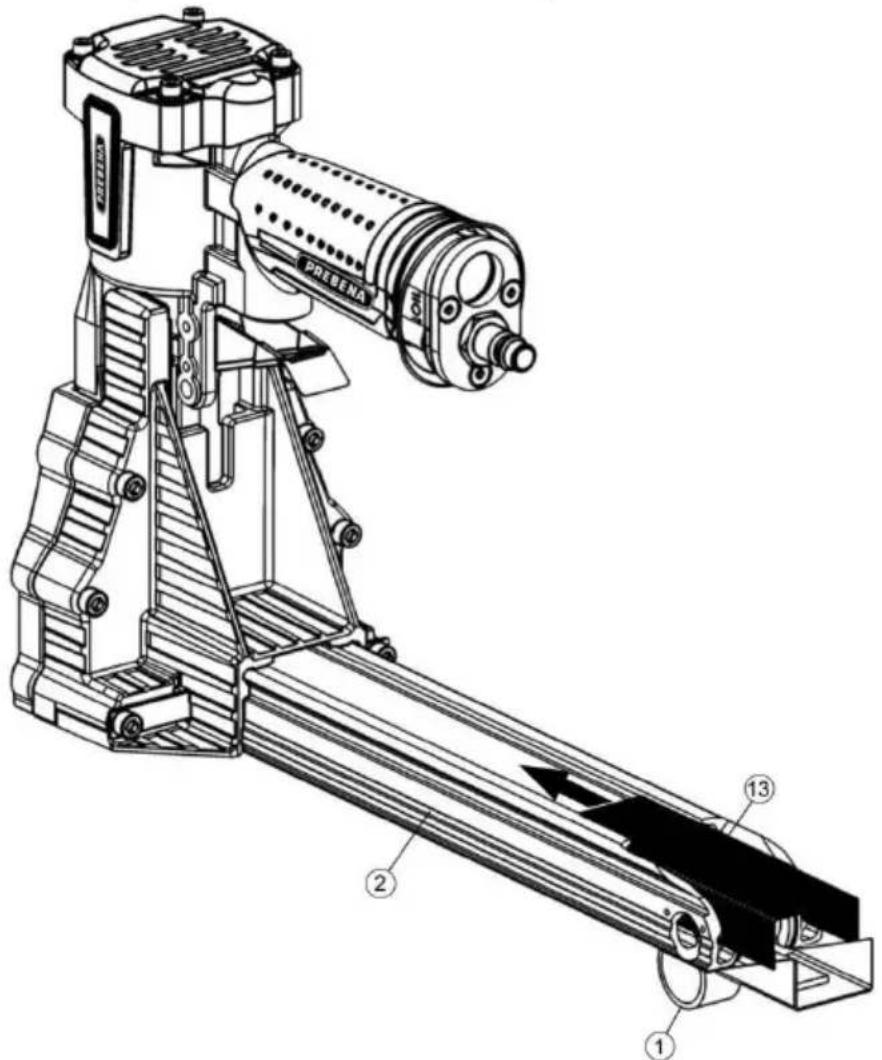

Befestigungsmittel einlagen 21

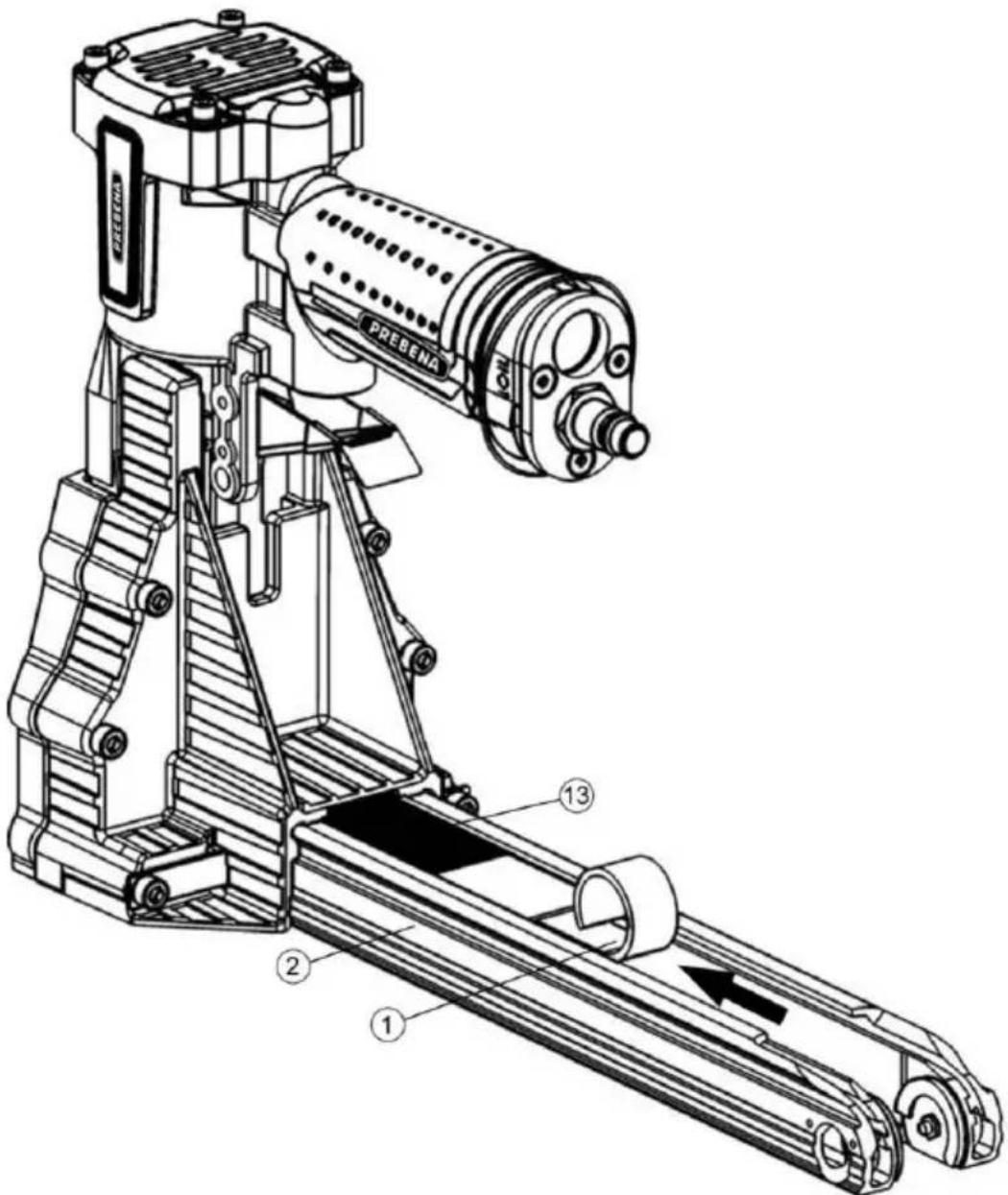

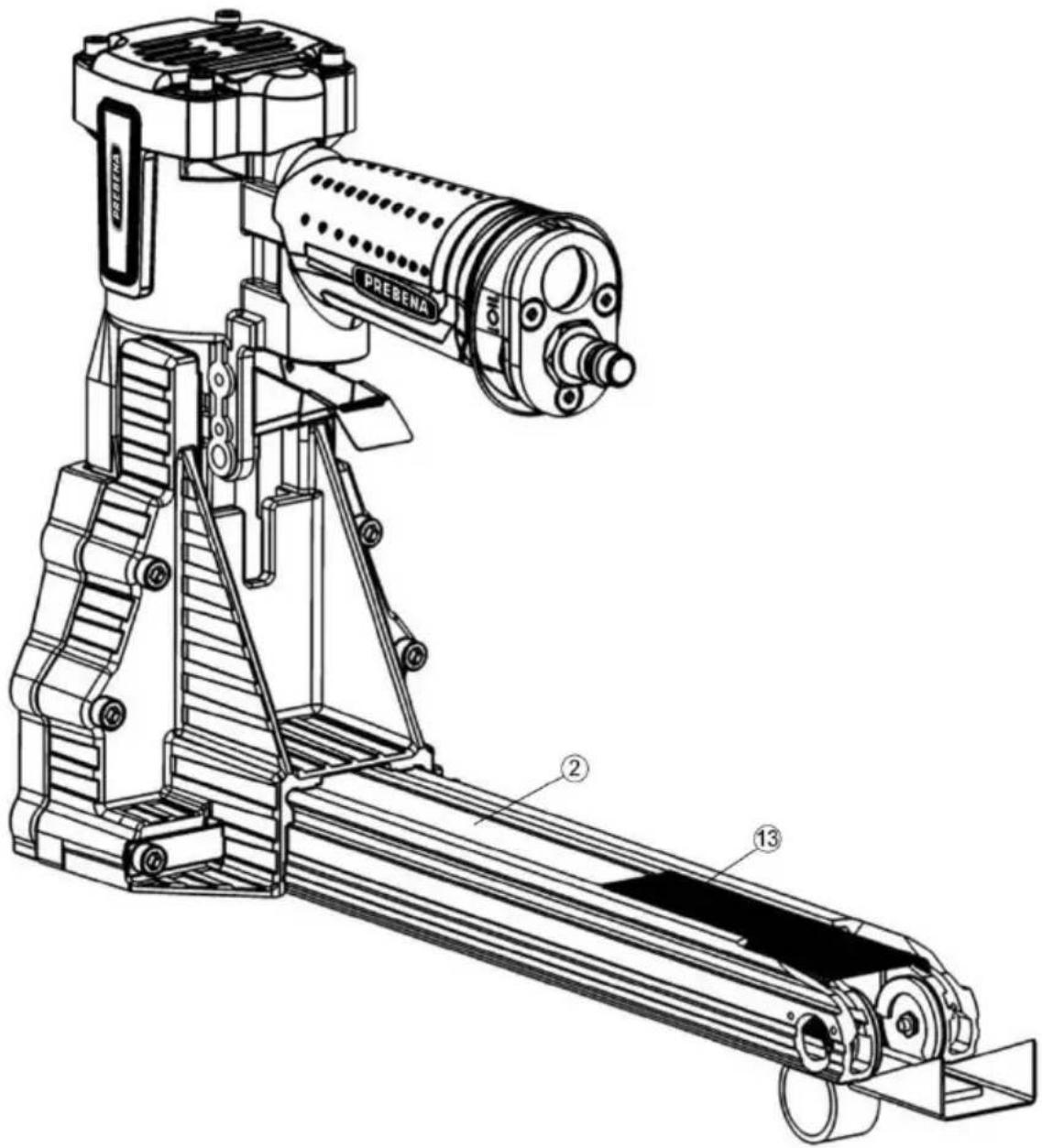

Magazin schlieBen 23
Funktion prufen 24
Eintreibtiefe einstellen 25

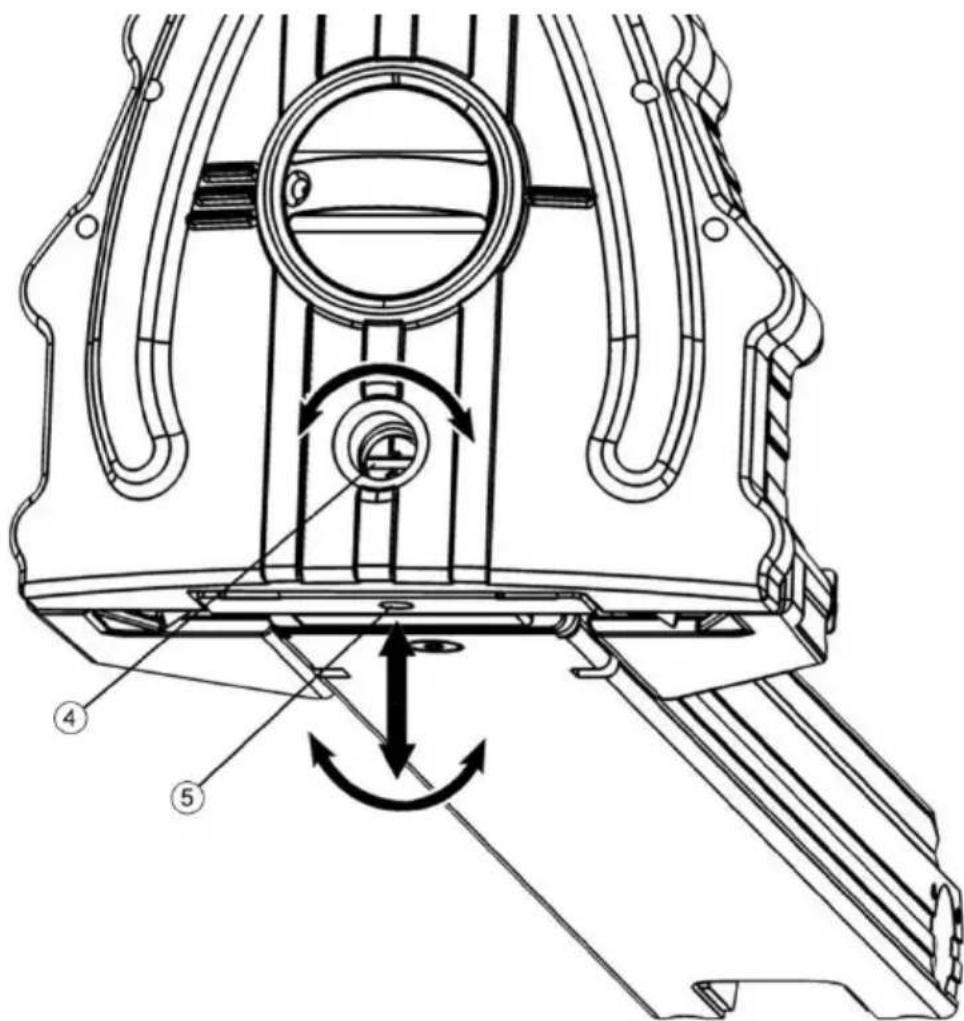

Einstellung der Klammerlänge 26

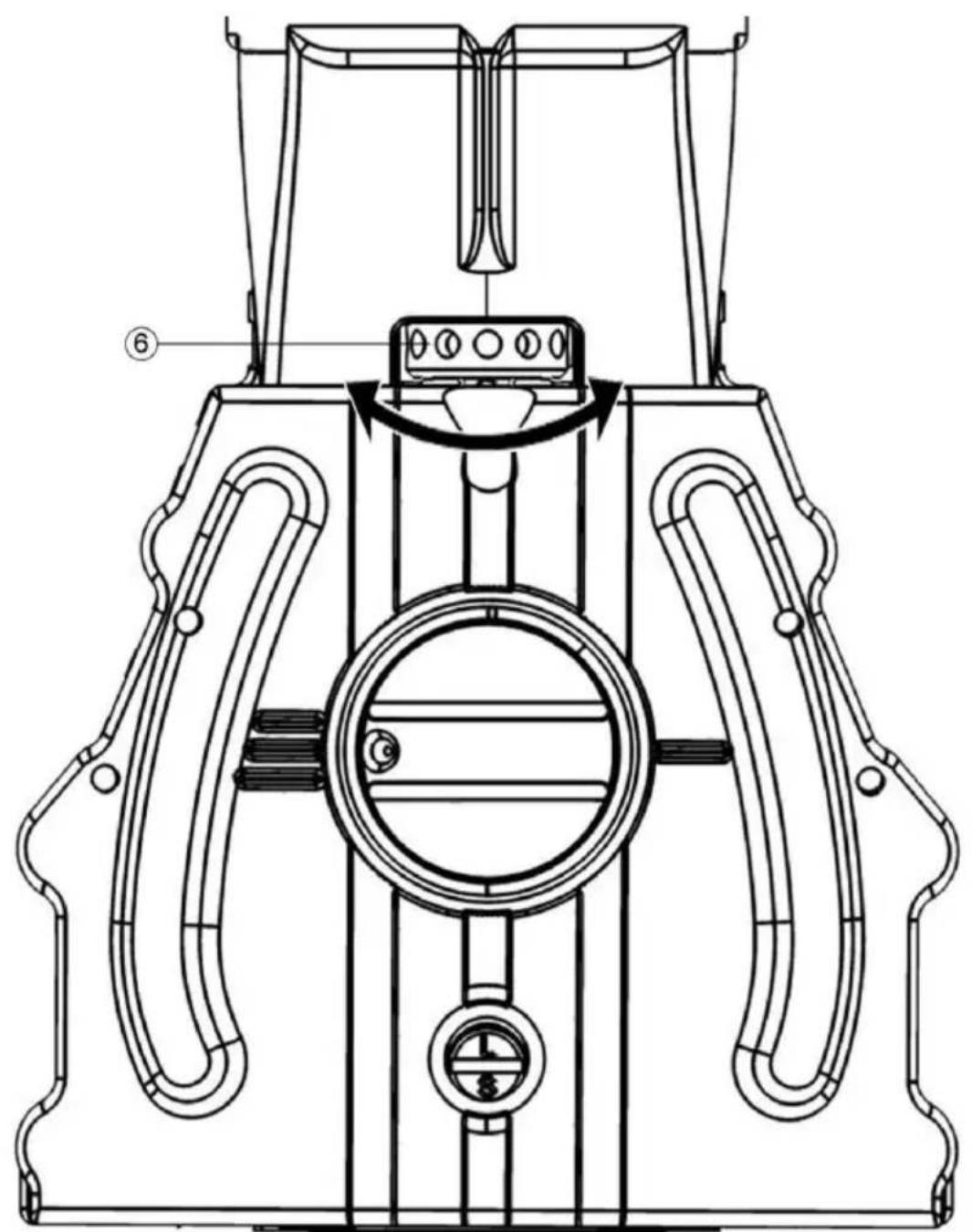

Klammereinstellung bei druckbetriebenen Hefter 27

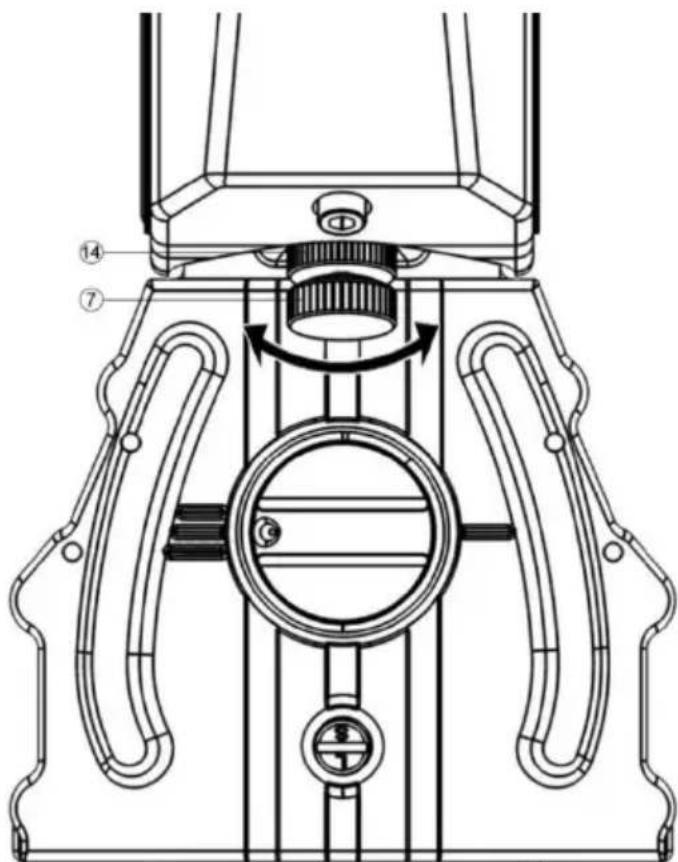

Klammereinstellung bei handbetriebenen Hefter 29
Eintreibtiefe Prufen 30
Befestigungsmittel eintreiben 30

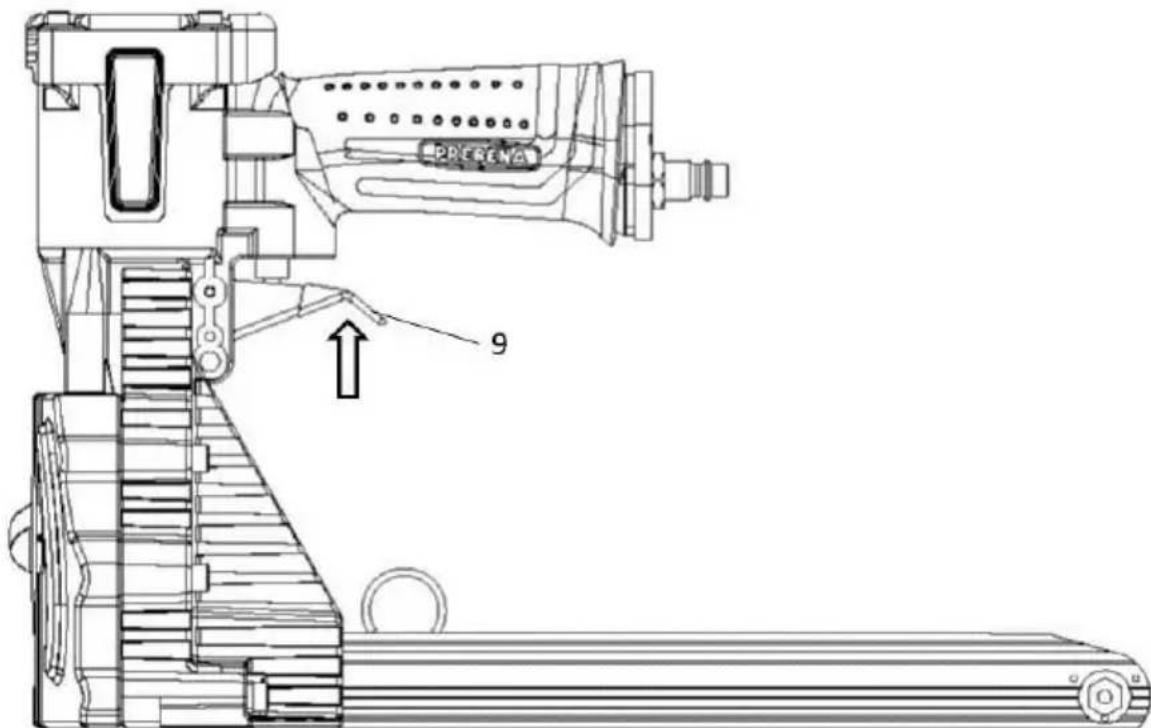

Druckluftbetriebes Heftgerat ausliesen 31

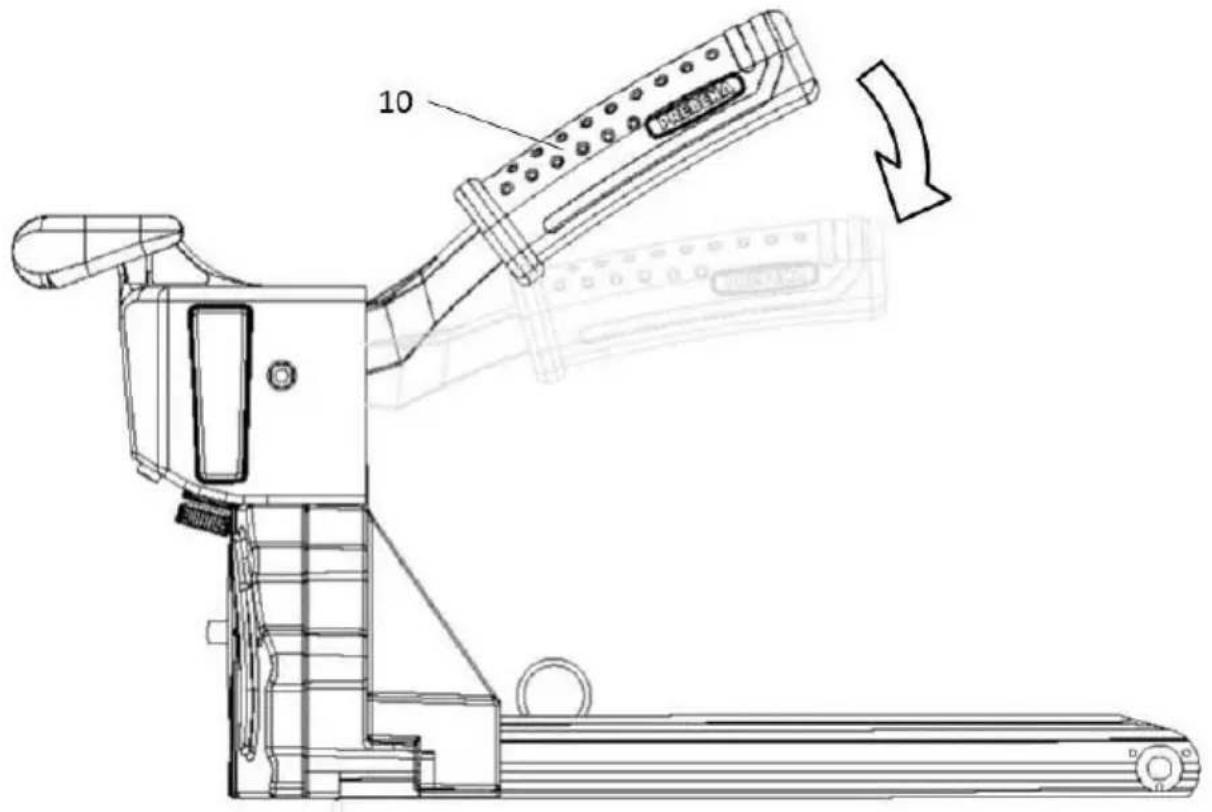

Handbetriebes Heftgerat ausliesen 32
Nach dem Betrieb 33
Druckluftversorgung trennen 33

Druckluftschlauch entfernen (gilt nur für druckluftbetriebene Heftgeräte) 33

Magazin leeren 33

Heftgerat transportieren und lagern 35

Verpacken 35
Transportieren 35

Transport über kurze Strecken 35
Transport über lange Strecken 37

Lagern 37

Heftgerät warten 38

Gehäuse und Außenflächen reinigen 38

Leichte Verschmutzungen 38
Starke Verschmutzungen 39

Heftgerät Ölen 39

Störungen 40

Verklemme Befestigungsmittel entfernen 40
Weitere Störungen 41
Störungsübersicht 41

Zubehör bestellen 44

Befestigungsmittel nachbestellen 44

Erläuterung der Typbezeichnung 44

Heftgerat entsorgen 46

Technische Daten 47

Heftgerat KTVH-B19D, KTVH-B22D, KTVH-R19D 47

Heftgerat KTVH-B19H, KTVH-R19H 47

Herstelleradresse 48

Garantie 49

Index 50

Gestaltungsmerkmale

Allgemeine Gestaltungsmerkmale

Verschiedene Elemente der Gebrauchsanleitung sind mit festgelegten Gestaltungsmerkmalen versehen. So konnen Sie leicht untersuchen, ob es sich um normalen Text,

• Aufzahlungen oder
• Handlungsschritte handelt.

Tipps enthalten zusätzliche Informationen, wie zum Beispiel besondere Angaben zum wirtschaftlichen Gebrauch des Heftgeräts.

Merkmale der Gefahrenhinweise

Alle Gefahrenhinweise in dieser Gebrauchsanleitung sind nach dem gleichen Muster aufgebaut. Links finden Sie ein Symbol, das die Art der Gefahr darstellt. Rechts davon sehen Sie ein weiteres Symbol und ein Signalwort, das die Schwere der Gefahr kennzeichnet. Darunter sehen Sie eine Beschreibung der Gefahrenquelle und Hinweise, wie Sie diese Gefahr vermeiden können.

GEFAHR

Hinweise mit dem Wort GEFAHR warnen vor Gefährdungen, die unmittelbar zu schweren oder tõdlichen Verletzungen führen.

WARNING

Hinweise mit dem Wort WARNING warnen vor Gefährdungen, bei denen möglicherweise schwere oder tõdliche Verletzungen auftreten.

VORSICHT Hinweise mit dem Wort VORSICHT warnen vor Gefährdungen, bei denen möglicherweise leichte bis mittlere Verletzungen auftreten.

Merkmale der Hinweise zu Sach- oder Umweltschäden

ACHTUNG

These Hinweise warnen vor Gefährdungen, die zu Sach- oder Umweltschäden führen.

Sicherheit

Beachten und befolgen Sie im Umgang mit dem Heftgerät alle Warnungen und Hinweise in dieser Gebrauchsanleitung und auf dem Heftgerät. Die beiliegende Ersatzteilliste ist Bestandteil dieser Gebrauchsanleitung.

Bestimmungsgemäßer Gebrauch

Die Heftgeräte dieren zum Verschluss gefüllter Faltschachteln aus Kartonagenwerkstoffen. Eine Verwendung des Heftgeräts an anderen Materialien ist nur nach Rücksprache mit dem Hersteller zulässig. Zum bestimmungsgemäßen Gebrauch gehört auch das Einhalten der Unfallverhütungsbestimmungen und der am Einsatzort geltenden gesetzlichen Vorschriften und Normen. Jeder andere Gebrauch gilt als nicht bestimmungsgemäß und kann zu Sachschaenen oder soccer zu Personenschäden führen.

Bestimmungswidriger Gebrauch

Als bestimmungswidrig gilt insbesondere der Betrieb

• durch Personen ohne Kenntnisse über den Einsatz von Heftgeräten und den verwendeten Werkstoffen,
• von eigenmächtig veränderten Heftgeräten,
• mit anderem, als dem in dieser Gebrauchsanleitung genommen Zubehör,
• an in dieser Gebrauchsanleitung nicht aufgeführten Druckluft-quellen

Die PREBENA WILFRIED BORNEMANN GMBH & CO. KG übernimmt keine Haftung für Schäden, die durch bestimmungswidrigen Gebrauch entstehen.

Gefahr tödlicher Verletzungen vermeiden

• Stellen Sie sich, dass sich während des Auslösevorgangs und in jedem Moment in dem das Heftgerät an der Luftversorgung angeschlossen ist, keine Körperteile in der Höhe der Mündungsöffnung befinden.
• Losen Sie das Heftgerät nur aus, wenn die Werkzeugnase auf das Heftgut gedrückt ist.
• Lassen Sie Kinder nicht mit Verpackungsfolien speilen, es besteht Erstickungsgefahr.

Explosionsgefahren vermeiden bei druckluftbetriebenen Heftgeräten

• Setzen Sie das Heftgerät nicht an explosionsgeführdeten Orten ein.
• Betreiben Sie das Heftgerät nie mit Sauerstoff oder mit anderen zündfähigen Gasen oder Gasgemischen.
• Setzen Sie den Kompressor keiner Temperatur über 100^ aus.

Verletzungsgefahren vermeiden

• Bewahren Sie das Heftgerät für Kinder und andere unbefugte Personen unzugänglich auf.
• Trennen Sie das Heftgerät vor jedem Transport von der Druckluftversorgung.
• Tragen Sie beim Betrieb des Heftgeräts eine Schutzbrille, Gehorschutz und stabile Arbeitskleidung.
• Halten Sie das Heftgerät so, dass Sie sich nicht durch einen möglichen Rückstoß verletzen können.
• Setzen Sie das Heftgerät nur ein, wenn Sie einen sicheren Stand haben.

Beschädigungen des Heftgerats vermeiden

• Öffnen Sie niemals das Heftgerät. Überlassen Sie Reparaturarbeiten stets qualifiziertem Fachpersonal.
• Benutzen Sie das Heftgerät nicht, wenn es fallen gelassen wurde oder beschädigt ist. Lassen Sie es von qualifiziertem Fachpersonal überprüfen, bevor Sie es wieder in Betriebnehmen.
• Schließen Sie das Heftgerät nicht an eine Druckluftversorgung an, bei der der maximale Betriebsdruck von 8 bar übersritten wird.
• Bauen Sie fest montierte Heftgeräte nur in sich verankerte Halterungen ein. Das Heftgerätarf sich nicht drehen oder verschieben setzen. Die Halterungarf das Heftgerät und dessen Zubehör nicht beschädigten.

Beschreibung

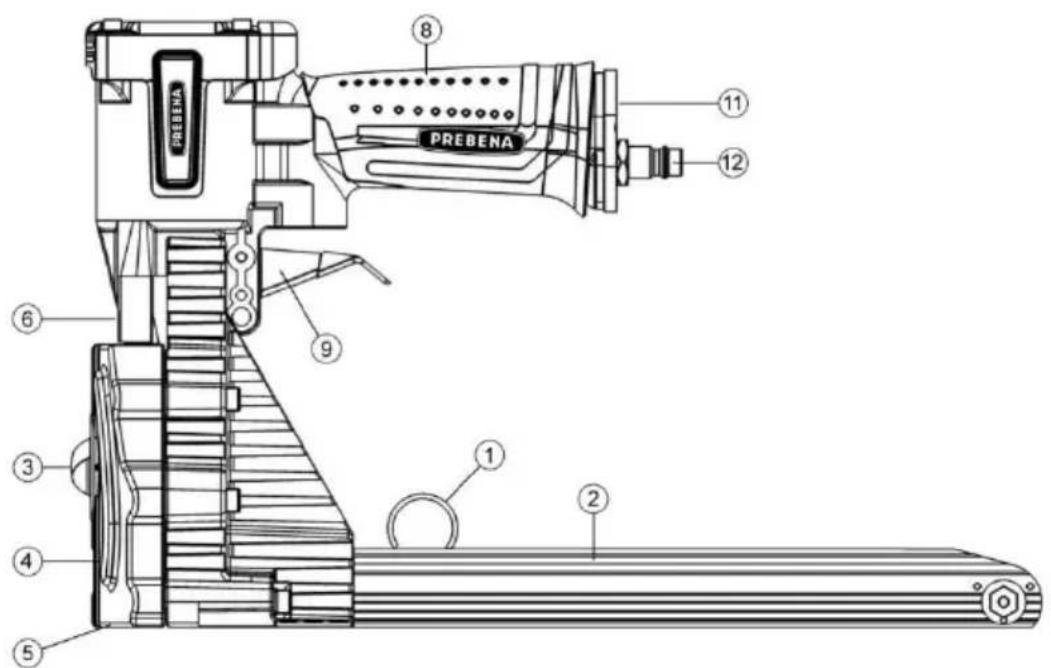

Geräteübersicht und Lieferumfang KTVH-B19D, KTVH-B22D, KTVH-R19D

Nr.	Erläuterung
1	Vorschieber
2	Magazin
3	Verstellknopf (Tiefeneinstellung)
4	Verstellwelle (Einstellung Heftklammerlänge)
5	Gewindestift (Fixierung der Heftklammerlänge)
6	Stellscheibe (Einstellung der Biegeform)
8	Griff
9	Auslösehebel
11	Schalldämpfer
12	Druckluftanschluss

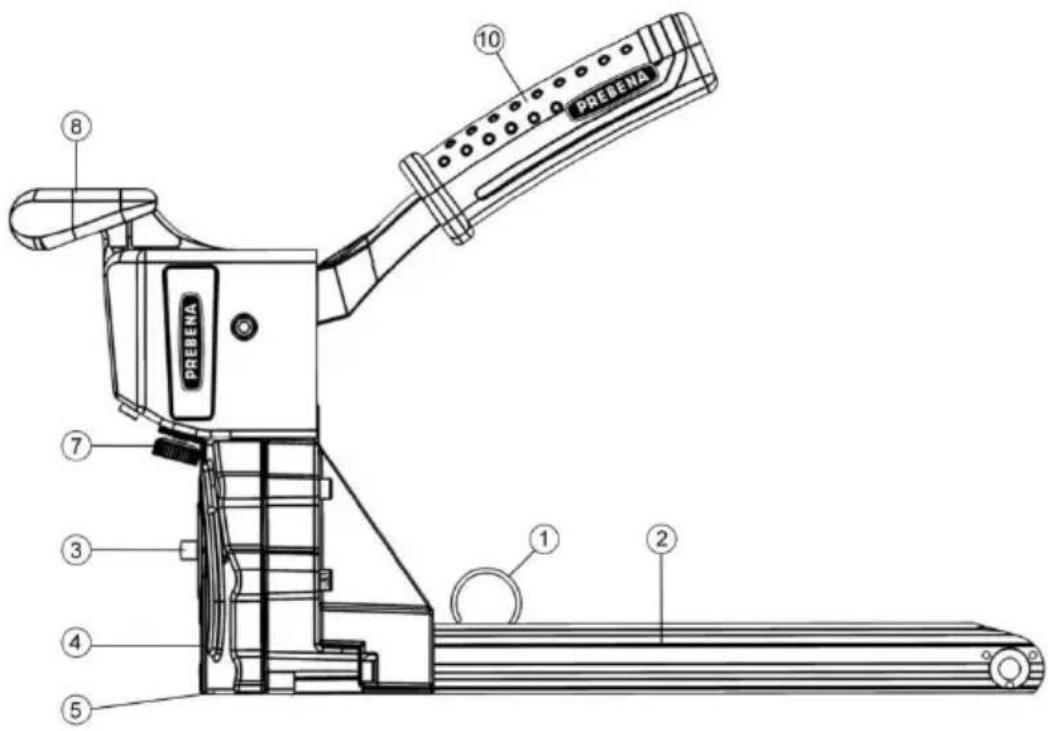

Geräteübersicht und Lieferumfang KTVH-B19H, KTVH-R19H

Nr.	Erläuterung
1	Vorschieber
2	Magazin
3	Verstellknopf (Tiefeneinstellung)
4	Verstellwelle (Einstellung der Heftklammerlänte)
5	Gewindestift (Fixierung der Heftklammerlänte)
7	Stellschraube (Einstellung der Biegeform)
8	Griff
10	Handhebel

Funktionsweise

Das Heftgerät wird auf den zu schliebenden Karton aufgesetzt und ausgelost. Die Klammer wird damit in den Karton eingetrieben und Dort gebogen und im Karton verankert. Kartonagendeckel konnen dadurch sauber und schnell verschlossen werden. Überschüssiger Druck wird durch Überdruckventile abgeleitet.

Sie können das Heftgerät auf die zu verarbeitende Kartonagenstände und Klammerlänge anpassen.

Produktmerkmale

Das Heftgerät verfügt über folgende Merkmale:

• Magazin mit Oberlader-System,
• Verstellbare Eintreibtiefe der Klammern,
• Verstellbare Biegebilder der Klammern,
• Einstellung der Klammerlängen.

Hinweisschilderauf dem Heftgerät

• Das Typenschild

Angaben im Typenschild

Das Typenschild ist auf der Innenseite des Magazinhalter, vorne aufgeklebt. Es enthalt folgende Angaben:

• den Firmennamen und die vollständige Anschrift des Herstellers
• die Bezeichnung der Maschine (DN - Typ = Druckluftbetriebenes Heftgerät oder handbetriebliches Heftgerät)
• die Typenbezeichnung des Heftgeräts
• die Typbezeichnung der verwendbaren Befestigungsmittel
• den maximal zulässigen Betriebsdruck (nur beidruckluftbetriebenen Heftgeräten)
• das CE-Kennzeichen (Das Produkt entspricht den in der beiliegenden Konformitätserklung aufgeführten Normen.)
  das Baujahr

Zubehör

Für das Heftgerät sind folgende Zubehörteile verfügbar:

• Kompressoren für die Druckluftversorgung (nicht im Lieferumfang enthalten),
• Spiralschlauch mit 8 mm Innendurchmesser und 4 m Arbeitslänge (nicht im Lieferumfang enthalten),
• Druckluft-Schlauchset (nicht im Lieferumfang enthalten),
• Schlauchtrommel (nicht im Lieferumfang enthalten),
• Aufhängeöse für stationären Betrieb,
• Heftklammern der Type B & Type R (siehe Abschnitt „Zubehör bestellen" auf Seite 44).
• PREBENA Spezial-Nagleröl (nicht im Lieferumfang enthalten).

Die Bestellnummern finden Sie im Abschnitt „Zubehör bestellen" ab Seite 44

HeftgerätVBorbereiten

Heftgerät auspacken

Nehmen Sie das Heftgerät aus der Verpackung.
Entfernen Sie samentliches Verpackungsmaterial, wie Folien, Full-material und den Verpackungskarton.

WARNING

Erstickungsgefahr für Kinder beim Spielern mit Verpackungsfolien.

Lassen Sie Kinder nicht mit Verpackungsfolien spiel.
Bewahren Sie Verpackungsmaterial für Kinder unzugänglich auf.

Bewahren Sie das Verpackungsmaterial für einen späteren Gebrauch auf.
Bewahren Sie den Transportkoffer zum Transport des Heftgeräts auf.

Der Transport des Heftgerats ist nur in der Kartonage zulässig.

Zustand prüfen

WARNING

Verletzungsgefahr beim Betreiben eines beschädigten Heftgeräts oder bei nicht richtig befestigtem Zubehör.

Prufen Sie den Zustand des Heftgerats vor dem Einsatz.
- Stellen Sie den einwandfrei den Zustand des Heftgeräts sicher.

Prufen Sie insbesondere folgende Punkte:

• Alle Teile des Heftgerats und alle Zubehörteile müssen sichere befestigt sein.
• Keine Teile des Heftgerats oder des Zubehörs dürfen äußertliche Schäden wie Kratzer oder Dellen aufweisen.
• Die Schlauchleitung muss unbeschädigt sein.

Kratzer im Lack des Gehäuses oder des Magazines sind keine Schäden.

SchlieBen Sie ein beschädigtes Heftgerät nicht an eine Druckluftversorgung an.
- Lassen Sie ein beschädigtes Heftgerät durch Fachpersonal instand setzen, bevor Sie es in Betriebnehmen.

Heftgerät an Druckluftversorgung anschließen

Sie können das Heftgerät an einen Kompressor oder eine Druckluftanlage anschließen. (gilt nur für druckluftbetriebe Heftgeräte)

Der Betrieb mit einem Kompressor oder einer Druckluftanlage ist nur unter folgenden Voraussetzungen zulässig:

• Der Betriebsdruck des Kompressors oder der Druckluftanlage darf hochstens um 10% über dem maximalen Betriebsdruck des Heftgeräts liegen. Angaben zum Betriebsdruck der Heftgeräte finden Sie in thissem Kapitel auf Seite 19.
• Bei Druckluftanlagen mit erhoram Druck muss ein Druckregelventil (Druckminderer) mit einem nachgeschalteten Druckbegrenzungsventil in die Druckluftleitung eingebaut sein.
  Die Druckluft muss gefiltert, trocken und mit PREBENA Spezial-Nagleröl geöhlt sein.

• An den Abgängen für die Druckluftleitung zum Heftgerät muss an der Kupplungsseite eine Druckluftwartungseinheit montiert sein. Diese soll

• einen Filter,

• einen Wasserabschneider und

• einen Oler enthalten.

• Bei Verwendung von Schlauchlängen über 10 m ist die Versorgung des Eintreibgerätes mit Öl nicht gewährleistet. Wir empfehlen deshalb, werktäglich zwei bis fünf Tropfen des empfohlenen Oles in den Luftinlass des Gerätes zu geben oder einen Öler direkt am Eintreibgerät zu installieren.

• Die Druckluftanlage muss den Betriebsdruck auch bei der gewündsten Luftentnahme aufrecht halten können.
• Der Innendurchmesser der Luftleitung muss mindestens 8 mm betragen.
• Der Anschluss für das Heftgerät muss mit einer Schnellkupplung mit NW 7,2 und mit mindestens 6,5 mm Innendurchmesser ausgestellt sein.

VORSICHT

Der Betrieb an Druckluftanlagen, die nicht die vorher genommen Voraussetzungen erfüllen, kann zu Schaden am Heftgerät führen.

• Betreiben Sie das Heftgerät nur an geeigneten Druckluftanlagen.
• Setzen Sie das Heftgerät nur in einwandfreiem Zustand ein.

Prufen Sie den Zustand des Heftgeräts (siehe Seite 16).
- Prufen Sie den Anschluss für den Druckluftschlauch auf Fremdkörper und Schmutz und reinigen Sie diesen gegebenenfalls.
- Stellen Sie den Betriebsdruck am Druckregler des Kompressors auf 5 - 8,3 bar ein.

WARNING

Versehentliches Auslösen beim Anschlieben an die Druckluftversorgung kann zu schweren oder tödlichen Verletzungen führen.

Richten Sie das Heftgerät nicht auf Menschen oder Tiere.
Leeren Sie das Magazin vor dem Anschlieben.

VORSICHT

Beschädigte Schlauchleitungen können platzen und zu Verletzungen führen.

Prufen Sie die Druckluftanlage und das Heftgerät vor dem Anschreiben auf Schaden.
SchlieBen Sie das Heftgerät nur an eine Funktionierende Druckluftanlage an.

ACHTUNG

Beschädigte Schlauchleitungen können platzen und zu Sachschemen durch entweichende Druckluft führen.

Prufen Sie die Druckluftanlage und das Heftgerät vor dem Anschlieben auf Schaden.
SchlieBen Sie das Heftgerät nur an eine Funktionierende Druckluftanlage an.

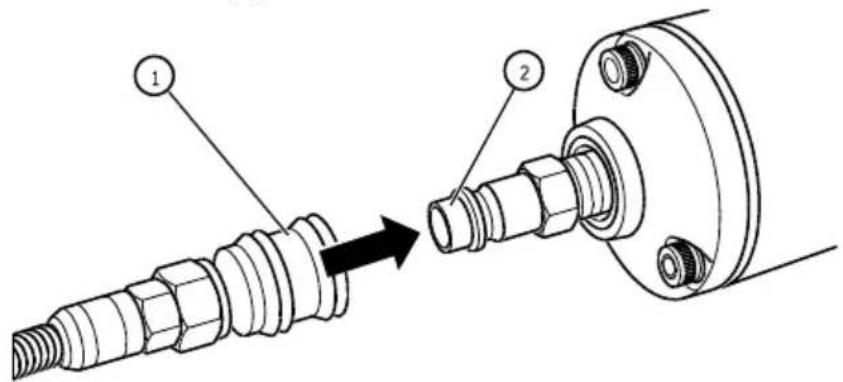

Schieben Sie den Schnellverschluss (1) des Druckluftschlauchs auf den Anschluss (2), bis er hörbar einrastet.

• Prufen Sie den Betriebsdruck an der Druckanzeige des Kompressors.

Der maximal zulässige Betriebsdruck der Heftgeräte beträgt 8,3 bar.

WARNING

Explosionsgefahr bei Überschreiben des maximalen Betriebsdrucks.

Trennen Sie in thisem Fall sofort den Druckluftschlauch vom Heftgerät.

Verwenden mit einem Gewichtsausgleicher

Sie konnen die druckluftbetriebenen Heftgeräte mit einem Gewichtsausgleicher verwenden. Um das Seil des Gewichtsausgleichers am Heftgerät anzubringen, * müssen Sie eine Aufhänge-Öse am Gehäusekopf anbringen. Gehen Sie wie folgt vor.

Entfernen Sie den Druckluftschlauch am Gerät (siehe Seite 33).
Leeren Sie das Magazin (siehe Seite 33).
Losen und entfernen Sie die beiden hinteren Zylinderschrauben (15) am Gehäusekopf.

• Bringen Sie die Aufhänge-Öse (17) wie unter abgebildet in Position.
  Befestigen Sie die Aufhänge-Öse (17) mit den Zylinderschrauben (15).

Die Aufhänge-Öse ist jetzt einsatzbereit.

Prufen Sie den Zustand des Eintreibgeräts (siehe Seite 16)

Die Aufhänge-Öse (Artikelnummer: Z85608001) erhalten Sie als Zubehr bei PREBENA (siehe Seite 44)

Heftgerät bedienen

Magazin öffnen

Um das Magazin zu öffnen,ziehen Sie den Vorschieber (1) entsprechend der Pfeilrichtung nach halten und legenihn am Magazinende um den Drehpunkt auf der Unterseite des Magazines ab.

Befestigungsmittel einlagen

!WARNUNG

Versehentliches Auslösen beim Füllen des Magazines kann zu schweren oder tödlichen Verletzungen führen.

Richten Sie das Heftgerät nicht auf sich, andere Personen oder Tiere.

VORSICHT

Falsche Befestigungsmittel konnen zu Verletzungen führn, die einwandfrei Funktion des Heftgerats beeinträchtigen oder das Heftgerät beschädigen.

Verwenden Sie nur die im Kapitel „Zubehör bestellen" genannten PREBENA Befestigungsmittel (siehe ab Seite 44).

• Schieber Ben Sie einen oder zwei Klammerstäbe (13) von hinten in das geöffnete Magazin (2).
• Schieberen Sie die Befestigungsmittel (13) so welt wie möglich entsprechend der Pfeilrichtung nach vorn in den Einlauf.

Magazin schlieben

Um das Magazin (2) zu schließen, lösen Sie die Fixierung des Vorschiebers (1) und legen ihn langsam mit der Federkraft gegen die Befestigungsmittel (13) an.

Funktion prüfen

Um die einwandfrei Funktion des Heftgeräts sicherzustellen, gehen Sie wie folgt vor:

ACHTUNG

• Beachten Sie die Gefahrenhinweise im Kapitel „Sicherheit" ab Seite 8.

• Legen Sie die Mündungsöffnung auf ein Probe-Kartonagenwerkstoff mit der Stärke des zu verarbeitenden Materials.
  Losen Sie das Heftgerät aus (siehe Kapitel „Befestigungsmittel eintreiben" ab Seite 31).
  Prufen Sie damit folgende Eigenschaften: - Bei jedem Auslösen muss ein Befestigungsmittel in den Kartonagenwerkstoff eingetrieben werden.
  Um das gewünschte Biegebild zu erhalten,ändern Sie die Klammereinstellung (6/7) (siehe Seite 31), die Tiefeneinstellung (3) (siehe Seite 25) oder die Einstellung der Heftklammerlänge (9) (siehe Seite 26)
  Wiederholen Sie gegebenenfalls diese Schritte. Das Heftgerät ist jetzt einsatzbereit.

Eintreibtiefe einstellen

Sie können die Eintreibtiefe der Befestigungsmittel in die Kartonagenwerkstoffe durch Verstellen der Tiefeneinstellung am Verstellknopf (3) einstellen.

Um die Eintreibtiefe zu verringern, drücken Sie den Verstellknopf gegen das Gehäuse und drehenihn auf die rechte Markierung (/).
Um die Eintreibtiefe zu erhöhen, drücken Sie den Verstellknopf gegen das Gehäuse und drehenihn auf die linke Markierung (//).

Einstellung der Klammerlänge

Um ein optimales Biegebild zu erzielen konnen Sie die

Heftkammerlänge am Heftgerät einstellen. Es ist damit zwischen der Stellung S & L zu wahlen.

Losen Sie den Gewindestift (5)
Drehen Sie die Verstellwelle (4) auf die jeweilige Position.

Klammerlänge	16 mm	19 mm
Position Verstellwelle	S/T	L/S

Fixieren Sie die Verstellwelle (4) wieder mit dem Gewindestift (5)

Klammereinstellung bei druckbetriebenen Hefter

Mit der Stellscheibe (6) kann die Verpressung der Heftklammer eingestellt werden. Es ist möglich die Klammer von sehr lose bis sehr dicht zu biegen.

Trennen Sie das Heftgerät von der Druckluftversorgung.
- Verwenden Sie einen Stab mit 3mm Durchmesser oder einen Sechskantschluss SW 2,5mm.
Drehen Sie die Stellscheibe (6) nach rechts, um die Klammer sehr lose zu biegen.
Drehen Sie die Stellscheibe (6) nach links, um die Klammer sehr dicht zu biegen.

Stellung der Stellscheibe
Biegebild der Klammer	Dicht	Standard	Lose

Klammereinstellung bei handbetriebenen Hefter

Mit der Stellschraube (7) kann die Verpressung der Heftklammer eingestellt werden. Es ist möglich die Klammer von sehr lose bis sehr dicht zu biegen.

Losen Sie die Sicherungsmutter (14).
Drehen Sie die Stellschraube (7) im Uhrzeigersinn, um die Klammer sehr lose zu biegen.
Drehen Sie die Stellschraube (7) gegen den Uhrzeigersinn, um die Klammer sehr dicht zu biegen.
Fixieren Sie die Stellschraube (7) anschließend wieder mit der Sicherungsmutter (14).

Stellung der Stellschraube
Biegebild der Klammer	Dicht	Standard	Lose

Eintreibtiefe Prufen

• Setzen Sie das Heftgerät mir der Mündung auf einen Kartonagenwerkstoff.
• Drücken Sie den Auslöser oder den Handhebel durch. Ein Befestigungsmittel wird durch den Karton getrieben und durch die beiden Biegger umgeformt.
• Prüfen Sie die Einstellung durch ein einfaches Auslösen auf dem Probe-Material (siehe Seite 31).
  Wiederholen Sie diese Schritte, bis Sie die gewünschte Eintreibtiefe und Klammerbiegung eingestellt haben.

Befestigungsmittel eentreiben

WARNING

Während des Betriebes sind Augenschäden oder andere Verletzungen durch herumfliegende Splitter möglich.

• Tragen Sie während des Betriebs eine Schutzbrille und geeignete Schutzkleidung.
• Beachten Sie die geltenden Arbeitssschutzbestimmungen.

WARNING

Durch laute Betriebsgeräusahe sind Gehorschaden möglich.

Tragen Sie geeigneten Gehorschutz.
- Beachten Sie die geltenden Lärmschutzbestimmungen.
Wahlen Sie den niedrigsten möglichen Betriebsdruck.

Warning

Verletzungsgefahr durch abgleitende und zu tief eingetriebene Nagel oder durch Ruckschlag.

• Verwenden Sie das Heftgerät nur für Kartonagenwerkstoffe.
• Halten Sie das Heftgerät während des Heftvorgangs mit einem festen Griff.

Druckluftbetriebes Heftgerät auslösen

• Setzen Sie das Heftgerät mir der Mündung auf einen Kartonagenwerkstoff.
  Drucken Sie den Ausloser durch.

Ein Befestigungsmittel wird durch den Karton getrieben und durch die beiden Bieger umgeformt.

• Prüfen Sie die Einstellung durch ein einfaches Auslösen auf dem Probe-Material (siehe Seite 30).
  Lassen Sie den Auslöser (1) los.
  Um weitere Befestigungsmittel einzutreiben, wiederholen Sie diese Schritte.

Handbetriebes Heftgerät auslösen

• Setzen Sie das Heftgerät mir der Mündung auf einen Kartonagenwerkstoff.
  Halten Sie den Griff (8) fest.
  Drucken Sie den Handhebel (10) mit der anderen Hand und gleichmäßigem Druck nach unten, bis er anschlagen. Ein Befestigungsmittel wird durch den Karton getrieben und durch die beiden Bieger umgeformt.
  Prüfen Sie die Einstellung durch ein einfaches Auslösen auf dem Probe-Material (siehe Seite 30).
• Bringen Sie den Handhebel (10) wieder in seine Ausgangsposition.
  Um weitere Befestigungsmittel einzutreiben, wiederholen Sie diese Schritte.

Nach dem Betrieb

Führer Sie nach dem Betrieb oder bei längeren Betriebsunterbrechungen die nachfolgend beschriebenen Schritte durch.

Druckluftversorgung trennen

Druckluftschlauch entfernen (gilt nur für druckluftbetriebene Heftgeräte)

Ziehen Sie den Schnellverschluss des Druckluftschlauchs vom Einstechnippel weg.
Der Schnellverschluss ist jetzt entriegelt.
Ziehen Sie den Druckluftschlauch vom Anschluss vom Heftgerät ab.

Die im Heftgerät enthaltene Druckluftentaucht bzw. hörbar.

Magazin leeren

Entfernen Sie die nicht verwendeten Befestigungsmittel aus dem Magazin, wenn Sie das Heftgerät nicht mehr benutzen.
Gehen Sie dazu wie folgt vor:

WARNING

Versehentliches Auslösen beim Leeren des Magazins kann zu schweren oder tödlichen Verletzungen führen.

Trennen Sie das Heftgerät von der Druckluftversorgung (siehe Seite 33).

Offnen Sie das Magazin (2) (siehe Seite 21).
Schieben Sie die im Magazin verbliebenen Befestigungsmittel (13) nach hinten aus dem Einlauf heraus.
Entnehmen Sie die im Magazin (2) verbliebenen Befestigungsmittel (13).

SchlieBen Sie das Magazin (2) (siehe Seite 23).

Heftgerät transportieren und lagern

Verpacken

Verpacken Sie das Heftgerät vor dem Einlagern oder dem Transport über folgende Strecken:

• Strecken von mehr als 10m
• Strecken, die über unsicheren Untergrund führen
• Strecken, die in ungewohnder Körperhaltung zurückgelegt werden.

Führn Sie dazu folgendeVBorbereitende Schritte durch:

Trennen Sie das Heftgerät von der Druckluftzufuhr (siehe Seite 33).
Lassen Sie den Druck vollständig aus dem Heftgerät entweichen.
Leeren Sie das Magazin (siehe Seite 33).
- Reinigen Sie gegebenenfalls die Druckluft-Anschlüsse von Fremdkörpern und Verunreinigungen.
Legen Sie das Heftgerät in den Transportkoffer.
SchlieBen Sie den Transportkoffer und die Riegel fur den Deckel.

Transportieren

Die Art des Transports unterscheidet sich je nachdem, ob Sie das Heftgerät über kurze oder über lange Strecken transportieren.

Transport über kurze Strecken

Kurze Strecken sind Strecken von maximal 10 Metern Lange.

WARNING

Versehentliches Auslösen kann zu schweren oder tödlichen Verletzungen führen.

Trennen Sie das Heftgerät bei jedem Transport von der Druckluftversorgung (siehe Seite 33).
Tragen Sie das Heftgerät nur am Griff.
Berühren Sie beim Transport den Auslösen nicht.

Trennen Sie das Heftgerät von der Druckversorgung (siehe Seite 33).

ACHTUNG

Schläge oder Stöbe können zu Schaden am Heftgerät führen.

Lassen Sie das Heftgerät nicht fallen.
Schützen Sie das Heftgerät vor Stößen an Hindernissen.

• Tragen Sie das Heftgerät am Griff mit der Mündungsöffnung zum Boden.
  Schließen Sie die Druckluftversorgung erst am neuen Einsatzort wieder an.

Transport über lange Strecken

Folgende Strecken gelten für den Transport des Heftgeräts als „lange Strecken":

• Strecken von mehr als 10m
• Strecken, die über unsicheren Untergrund führen und
• Strecken die in ungewohnter Körperhaltung zurückgelegt werden.

Um das Heftgerät über lange Strecken zu transportieren, gehen Sie wie folgt vor:

• Verpacken Sie das Heftgerät im mitgelieferten Transportkoffer (siehe Seite 35).
• Tragen Sie den Transportkoffer am Handgriff zum gewünschten Einsatzzort.
• Stellen Sie den Transportkoffer nur waagerecht ab, mit der Deckelseite nach oben.

Lagern

• Olen Sie alle Metallteile des Heftgerats dunn mit PREBENA Spezial-Nagleröl ein.
  Verpacken Sie das Heftgerät im Transportkoffer (siehe Seite 35).
  Lagern Sie das Heftgerät bei Zimmertemperatur an einem trockenen und staubgeschützten Ort.

Heftgerät warten

Das Heftgerätarf nur von Personen gewartet werden, die über die dazu notwendigen Kenntnisse, Fähigkeiten und Erfahrungen verfügen. Alle hier nicht beschriebenen Arbeiten)duren nur durch den Kundendienst des Herstellers oder beim Hersteller durchgeführt werden.

WARNING

Versehentliches Auslösen beim Warten des Heftgerats kann zu schweren oder tödlichen Verletzungen führen.

Trennen Sie die Druckluftversorgung vor Wartungsarbeiten am Heftgerät (siehe Seite 33).
Leeren Sie das Magazin vor Wartungsarbeiten (siehe Seite 33).

Gehäuse und Außenflächen reinigen

ACHTUNG

Beschädigung des Heftgeräts oder des Zubehörs durch nicht geeignete Reinigungsmittel.

• Verwenden Sie zum Reinigen nur ein trockenes, leicht angefeuchtetes oder ein mit milder Seitenlauge angefeuchtetes Tuch.

Leichte Verschmutzungen

Wischen Sie das Gehäuse des Heftgerats mit einem trockenen Tuch ab.
- Olen Sie alle Metallteile des Heftgerats dunn mit PREBENA Spezial-Nagleröl ein.

Starke Verschmutzungen

Wischen Sie das Gehäuse des Heftgerats mit einem leicht mit milder Seifenlauge angefeuchteten Tuch ab.
Wischen Sie das Gehäuse anschließend mit einem leicht mit Leitungswasser angefeuchteten Tuch ab.
Reiben Sie mit einem trockenen, weichen Tuch nach.
- Olen Sie alle Metallteile des Heftgerats dunn mit PREBENA Spezial-Nagleröl ein.

Heftgerät ölen

ACHTUNG

Unzureichende Schmierung oder das Verwenden falscher Schmierstoffe kann zu Schäden am Heftgerät führen.

Verwenden Sie nur PREBENA Spezial-Nagleröl.

Wenn kein Oler montiert ist und die Länge der Luftleitung zum Heftgerät über 10 m beträgt, ist eine ausreichende Schmierung nicht gewährleistet.

Füllen Sie in diesen beiden Fällen tätiglich vor Betriebsbeginn zwei bis fünf Tropfen PREBENA Spezial-Nagleröl direkt in den Anschluss für die Druckluftquelle ein.

ACHTUNG

Bei Verschütten des Schmieröls besteht die Gefahr von Umweltschäden

Binden Sie verschüttetes Öl mit einem Bindemittel.
Nehmen Sie gebundenes Öl mit Lappen auf.
Entsorgen Sie den Lappen entsprechend der am Einsatzort geltenden gesetzlichen Vorschriften.

Störungen

WARNING

Bei Betrieb eines beschädigten oder gestörten Heftgeräts sind schwere oder tödliche Verletzungen möglich.

Trennen Sie das Heftgerät bei einer Störungsofar von der Druckluftversorgung (siehe Seite 33).
Entleeren Sie das Magazin (siehe)
Seite 33).
- Verwenden Sie das Heftgerät erst dann, wenn die Störung behoben ist.

ACHTUNG

Das Heftgerät kann bei Reparaturen durch unbefugte Personen beschädigt werden.

• Stellen Sie sicher, dass Reparaturen am Heftgerät nur vom Hersteller durchgeführt werden.

Verklemmte Befestigungsmittel entfernen

Um ein verklemmtes Befestigungsmittel zu entfernen, gehen Sie wie folgt vor:

Trennen Sie das Heftgerät von der Druckluftversorgung (siehe Seite 33).
Entleeren Sie das Magazin (siehe Seite 33).
Ziehen Sie den Vorschieber zurück und rastenihn ein.
Lösen Sie den Stau im Gerät mit einer dünnen Zange oder einem Schraubenzieher
- Bringen Sie den Vorschieber wieder vorsichtig in seine Position.
Entfernen Sie das verklemmte oder verformte Befestigungsmittel.
SchlieBen Sie die Druckluftversorgung an (siehe Seite 17).
Füllen Sie das Magazin wie ab Seite 20 beschrieben.
Prufen Sie die Funktion des Heftgerats (siehe Seite 24).

Sollte sich die Störung nicht beseitigen setzen, wenden Sie sich an ihren Fachhändler oder den Hersteller (siehe Seite 48).

Weitere Störungen

Wenn Störungen am Heftgerät aufgetreten sind, die Sie nicht durch Olen und Reinigen beheben konnen, müssen Sie den PREBENA-Service benachrichtigen.

• Nehmen Sie keine Reparaturarbeiten am Heftgerät vor.
• Stellen Sie sicher, dass alle Störungen des Heftgeräts durch den PREBENA-Service behoben werden.

Störungsübersicht

In der folgenden Übersicht sind mögliche Störungen und die erforderlichen Maßnahmen aufgeführrt.

Symptom	Mögliche Ursache	Abhilfe
Heftgerät verliert Luft.	Die Befestigungsschrauben sind gelöst.	➢ Befestigungsschrauben anziehen.
	Eine Dichtung ist defect.	➢ Kundendienst benach-richtigen (siehe Seite 48).
Befestigungsmittel werden nicht vollständig eingetrieben.	Der Betriebsdruck ist zu gering.	➢ Betriebsdruck erhöhen (siehe Seite 17).
	Die Treiberspitze am Heftgerät ist abgenutzt.	➢ Kundendienst benach-richtigen (siehe Seite 48).
Kein Auslösen möglich.	Der Betriebsdruck ist zu gering.	Betriebsdruck der Druck-luftanlage auf den maximal zulässigen Betriebsdruck erhöhen..Anschließlich mehrfach auslösen.Wenn ausgelöst wird, den gewünschten Betriebsdruck einstellen (siehe Seite 17).
	Die beweglichen Teile sind nach langer Lagerung durch Schmiermittel verklebt.	Heftgerät reinigen und neu einölen (siehe Seite 39).Maximalen Betriebsdruck einstellen.Anschließlich mehrfach auslösen.Wenn ausgelöst wird, den gewünschten Betriebsdruck einstellen (siehe Seite 17).Andernfalls Kunden-dienst benachrichtigen (siehe Seite 48).
Auslösen ohne dass ein Befestigungsmittel eingetrieben wird (Leerschuss).	Die Feder des Vorschiebers ist defekt.	➢Kundendienst benach-richtigen (siehe Seite 48).
	Das Magazin ist verschmutzt.	➢Magazin reinigen.
	Im Magazin sind falsche Befestigungsmittel geladen.	➢Magazin entleeren.➢Magazin mit PREBENA Befestigungsmittel fullen (ab Seite 20).
	Das Heftgerät wird nicht ausreichend geschmiert.	➢PREBENA Spezial-Nagleröl in verwendenten Druckluftanschluss einfüssen.➢Mehrfach auslösen.
	Der Betriebsdruck ist zu gering.	➢Betriebsdruck erhöhen (siehe Seite 17).
	Der Kolben mit dem Treiber Goes nach dem Heftvorgang nicht in die Ausgangsstellung zurück.	➢Kundendienst benach-richtigen (siehe Seite 48).
	Der Auslösevorgang wird nicht vollständig ausgeführrt.	➢Kundendienst benach-richtigen (siehe Seite 48).
	Der Treiber ist verbogen.	➢Kundendienst benach-richtigen (siehe Seite 48).
	Ein Befestigungsmittel ist verklemmt.	➢Verklemmte Befestigungsmittel ent-fernen (siehe Seite 40).➢Anderfalls Kunden-benachrichtigen (siehe Seite 48).

Solletse sich eine Störung trotzdem nicht beseitigen halten, wenden Sie sich an ihren Fachhändler oder den Hersteller (siehe Seite 48).

Zubehör bestellen

Zubehör konnen Sie beim Hersteller (siehe Seite 48) nachbestellen. Verwenden Sie nur Original-PREBENA-Zubehör oder von PREBENA für den Betrieb des Heftgerätes zugelassenes Zubehör.

Befestigungsmittel nachbestellen

Das Heftgerätarf nur mit den jeweils auf dem Typenschild genannten PREBENA-Befestigungsmitteln betrieben werden.

Erläuterung der Typbezeichnung

Beispiel: B19 C LF

Abkürzung	Erläuterung
B19	PREBENA-Typ und Schenkellänge
C	Schnitt-Spitze ; Standard ist C=Meiβelschnitt
LF	Qualität des Drahtes ; Standard ist LF=verbronzter Stahl

Andere Harzung oder Qualität des Befestigungsmitteldrahts auf Anfrage. Weitere Informationen zur Typbezeichnung besteht Sie bei PREBENA.

Die Heftgeräte KTVH-B19D und KTVH-B19H)dürfen nur mit den auf dem Typenschild genommen PREBENA-Heftklammern vom Typ B eingesetzt werden:

Typen	Drahtmaß	Länge
B16 CLF	0,92 mm x 2,18 mm	14,70 mm
B19 CLF	0,92 mm x 2,18 mm	17,70 mm

Das Heftgerät KTVH-B22D darf nur mit den auf dem Typenschild genannten PREBENA-Heftklammern vom Typ B eingesetzt werden:

Typen	Drahtmaß	Länge
B19 CLF	0,92 mm x 2,18 mm	17,70 mm
B22 CLF	0,92 mm x 2,18 mm	21,50 mm

Die Heftgeräte KTVH-R19D und KTVH-B19H dürfen nur mit den auf dem Typenschild genommen PREBENA-Heftklammern vom Typ R eingesetzt werden:

Typen	Drahtmaß	Länge
R16 CLF	0,90 mm x 1,91 mm	14,70 mm
R19 CLF	0,90 mm x 1,91 mm	18,10 mm

Weiteres Zubehr bestellen

Bezeichnung	Bestellnummer
PREBENA Spezial-Nagleröl	Z200.10
Spiralschlauch mit 9 mm Innendurchmesser, 12 mm Außendurchmesser, Arbeitslänge 4 m, gestreckte Länge 7,5 m	Z160.12
Druckluft-Schauchset mit 9 mm Innendurch-messer, 15 mm Außendurchmesser, gestreckte Länge 10,0 m	Z200.20
Druckluft-Schauchtrommel mit Innendurch-messer 8 mm, Außendurchmesser 12 mm, für eine Schlauchlänge von 30 m	Z180.00
Aufhängeöse	Z85608001

Heftgerät entsorgen

ACHTUNG

Umweltschäden bei nicht umweltgerechtem Entsorgen.

Reinigen Sie das Heftgerät vor dem Entsorgen (siehe Seite 38).
Befolgen Sie die geltenden Vorschriften für die Entsorgung von Öl.

Werfen Sie das Heftgerät oder Teile davon keinesfalls in den normalen Hausmüll. Wenn Sie das Heftgerät entsorgen möchten, senden Sie es an PREBENA. Die sachgerechte Entsorgung des Heftgeräts erfolgt durch PREBENA. Die Kontaktdaten finden Sie auf Seite 48.

Technische Daten

Heftgerät KTVH-B19D, KTVH-B22D, KTVH-R19D

Maße (L × B × H):	347 x 120 x 227 mm
Gewicht Heftgerät:	2,05 kg
Maße Transportkoffer (L × B × H):	430 x 265 x 125 mm
Gewicht Transportkoffer mit Inhalt:	2,70 kg
Arbeitsdruck:	5 - 8,3 bar
Luftverbrauch:	0,12 l/Heftvorgang
Magazinart:	Oberlader
Auslösesystem	Einzelauslösung
Befestigungsmittel	PREBENA Heftklammer Type B & R
Einsatztemperatur	-5 °C bis +45 °C
Lager-/Transporttemperatur	Zimmertemperatur
Vibrationskennwert:	< 2,50 m/s²
Geräuschkennwerte (nach DIN 12549: 1999)	LWA,1s = 93 dB
	LpA,1s = 89 dB

Heftgerät KTVH-B19H, KTVH-R19H

Maße (L × B × H):	410 x 122 x 288 mm
Gewicht Heftgerät:	2,00 kg
Maße Transportkoffer (L × B × H):	430 x 265 x 125 mm
Gewicht Transportkoffer mit Inhalt:	2,65 kg
Magazinart:	Oberlader
Befestigungsmittel	PREBENA Heftklammer Type B & R
Lager-/Transporttemperatur	Zimmertemperatur

Herstelleradresse

PREBENA

Wilfried Bornemann GmbH & Co. KG

Befestigungstechnik

SeestraBe 20-26

D-63679 Schotten

Telefon: [phone] / 96 01-0

Telefax: +49 (0) 60 44 / 96 01-820

E-Mail: [e-mail]

Homepage: www.prebena.de

www.kartuschen-tausch.de

Garantie

Für das bezeichnete Gerät leistet PREBENA 1 Jahr Garantie ab Verkaufsdatum gemäß folgenden Garantiebedingungen. PREBENA garantiert die kostenfreie Behebung von Mängeln, die auf Material-oder Fabrikationsfehler zurückzuführen sind. Funktionstörungen oder Schäden, die durch unsachgemäß Handhabung verursacht wurden, werden im Rahmen der kostenlosten Garantie nicht berücksichtigt.

Außer dem dürfen ausschließlich original PREBENA Befestigungsmittel verwendet werden, bei Nichtbeachtung entfällt die Produkt-chaftung und somit der Garantieanspruch. Die Garantie erstreckt sich nicht auf Verschleiße wie z. B. O-Ringe etc. Es steht im Ermessen von PREBENA, die Garantie durch Austausch des fehlerhaften Teils oder Ersatzlieferung vorzunehmen. Weitergehende Ansprüche bestehen nicht.

Zur Inanspruchnahme der Garantie muss der vollständig ausgefüllte Garantieschein mit Handlerstempel und Verkaufsdatum beigelegt werden oder aber ein Rechnungsbeleg, aus dem sich die gemäß Garantieschein auszuführenden Daten und Angaben ergeben.

Versand: Das beanstandete Gerät muss sorgfältig und bruchsicher verpackt frankiert an PREBENA eingesendet werden.

Garantieschein

Modellbezeichnung:

Kaufdatum:

Handler:

(Stempel)

Index

A

Auange-Ose moneren 20

B

Befesgungsmiel

Einlagen 21

Eintreiben 30

Erläuterung der

Typbezeichnung 44

Nachbestellen 44

Verklemmte

Befesgungsmiel

enernen 40

Beschreibung 11

Funkonsweise 13

Geräteübersicht und

Lieferumfang KTVH-B19D,

Lieferumfang KTVH-B19H,

KTVH-R19H. 12

Produktmerkmale 13

Typenschild 13

D

Drucklu

Druckluversorgung

anschreiben 17

Druckluversorgung trennen

33

Maximal zulässiger

Betriebsdruck 19

E

Einstellen

Eentreibefe 25

Klammereinstellung bei

druckbetriebenen Heer 27

Klammereinstellung bei handbetriebenen Heer. 29

Klammerlange 26

Eentrebefe einstellen. 25

Eentreibefe Prufen 30

G

Garane 49

Gebrauch

Besmmungsgemäber Gebrauch 8

Besmungswidriger Gebrauch 8

Gefahren vermeiden

Explosionsgefahr vermeiden . 9

Gefahr todllicher Verletzungen vermeiden 9

Verletzungsgefahr vermeiden 9

Gefahrenhinweise

Merkmale der Gefahrenhinweise 6

Merkmale der Hinweise zu Sach- oder Umwelt-schaden 7

Gestaltungsmerkmale 6

Allgemeine Gestaltungsmerkmale .... 6

H

Hegerät

Auslosen/drucklubetrieben 31

Auslösen / handbetrieben .. 32

Auspacken 15

Bedienen 21

Beschädigungen vermeiden 10

Druckliversorgung
anschließlich 17

Entsorgen 46

Funkon prufen 24

Lagern. 37

Technische Daten 47

Transporeren 35

Verpacken 35

Vorbereiten 15

Warten 38

Zustand prufen. 16

Herstelleradresse 48

Hinweisschilderauf dem Hegerat 13

K

Klammereinstellung
Druckbetriebenen Heer....27
Handbetriebenen Heer.....29

Klammerlänge einstellen 26

M

Magazin Önen 21

Schlieben 23

Magazin leeren. 33

N

Nach dem Betrieb 33

Nachladen
Befesgungsmiel einlagen 21
Magazin onen 21

Magazin schlieben 23

s

Sicherheit 8

Störungen 40
Störungsübersicht 41

Verklemme
Befesgungsmiel
enernen 40

T

Technische Daten 47
KTVH-B19D, KTVH-B22D,
KTVH-R19D 47
KTVH-B19H, KTVH-R19H 47

Transporeren und lagern.....35

Typenschild 13 V

Verwendem mit einem Gewichtsausgleicher 20

W

Warten 38
Gehäuse und Außenlichen reinigen 38
Hegerät ölen 39

Z

Zubehor 14 Zubehor bestellen 44

Foreword

Wilfried Bornemann GmbH & Co. KG

E-Mail: [e-mail]

Homepage: www.prebena.de

www.kartuschen-tausch.de

Warranty

Wilfried Bornemann GmbH & Co. KG

Befestigungstechnik

SeestraBe 20-26

D-63679 Schotten

E-Mail: [e-mail]

Pagina Web: www.prebena.de

www.kartuschen-tausch.de

Garantía

Lassen Sie Kinder nicht mit Verpackungsfolien spiel.
- Conservez le matériel de packaging hors de la portée des enfants.

Das Heftgerät kann bei Reparaturen durch unbefugte Personen beschädigt werden.

Wilfried Bornemann GmbH & Co. KG

Befestigungstechnik

SeestraBe 20-26

D-63679 Schotten

Telephone: [phone] / 96 01-0

Fax: [phone]

Courriel: [e-mail]

Homepage: www.prebena.de

www.kartuschen-tausch.de

Garantie
