BEDIENUNGSANLEITUNG HT-LOUIS 10 Hillvert

BEDIENUNGSANLEITUNG
TECHNISCHE DATEN

Parameter-Beschreibung	Parameter-Wert
Produktname	Schlauchwagen	Wasserschlauch Automatik
Modell	HT-LOUIS45	HT-LOUIS10	HT-LOUIS15
Schlauchlänge (m)	45+2	10+1	15+1,5
Arbeitsdruck (bar)	8
Durchmesser des Schlauches [mm]	11x13(1/2")	8*12(5/16")	11x15(1/2")
Wasseranschluss-große	3/4"
Umgebungstem-poratur [°C]	-5+45
Gewicht [kg]	7.2	3.5	5
Parameter-Beschreibung	Parameter-Wert
Produktname	Wasserschlauch Automatik
Modell HT LOUIS 20	HT LOUIS 30
Schlauchlänge (m)	20+2	30+2
Arbeitsdruck (bar)	8
Durchmesser des Schlauches [mm]	11x15 (1/2")
Wasscranschluss-große	3/4"
Umgebungstem-poratur [°C]	-5+45
Gewicht [kg]	5.5 10.5

1. ALLGEMEINE BESCHREIBUNG
   Diese Anleitung ist als Hilfe bei der sicheren und zuverlässigen Nutzung gedacht. Das Produkt wurde strikt nach den technischen Vorgaben und unter Verwendung modernster Technologien und Komponenten sowie unter Wahrung der höchsten Qualitätsstandards entworfen und angefertigt.

VOR INBETRIEBNAHME MUSS DIE ANLEITUNG GENAU DURCHGELESEN UND VERSTANDEN WERDEN.

Für einen langen und zuverlässigen Betrieb des Geräts, muss auf die richtige Handhabung und Wartung, entsprechend den in dieser Anleitung angeführten Vorgaben geachtet werden. Die in dieser Anleitung angegebenen technischen Daten und die Spezifikation sind aktuell. Der Hersteller behält sich das Recht vor, im Rahmen der Verbesserung der Qualität Änderungen vorzunehmen. Unter Berücksichtigung des technischen Fortschritt und der Geräuschreduzierung wurde das Gerät so entworfen und produziert, dass das infolge der Geräuschemision entstehende Risiko auf dem niedrigsten Niveau gehalten wird.

DE

ERLÄUTERUNG DER SYMBOL

CE	Das Produkt erfüllt die geltenden Sicherheitsnormen.
	Gebrauchsanweisung beachten.
	Recycling-Produkt.

HINWEIS! In der vorliegenden Anleitung sind Beispielbilder vorhanden, die von dem tatsächlichen Aussehen der Maschine abweichen können.

Die originale Anweisung ist die deutschsprachige Fassung. Sonstige Sprachfassungen sind Übersetzungen aus der deutschen Sprache.

2. NUTZUNGSBEDINGUNGEN

ACHTUNG Lesen Sie alle Sicherheitshinweise und alle Anweisungen durch. Die Nichtbeachtung der Warnungen und Anweisungen kann zu elektrischen Schlagen, Feuer und/oder schweren Verletzungen oder Tod führen.

Der Begriff "Gerät" oder "Produkt" in den Warnungen und Beschreibung des Handbuchs bezieht sich auf die Wasserschlauchtrommel. Den maximal zulässigen Betriebsdruck der Maschine nicht überschreiten.

2.1. SICHERHEIT AM ARBEITSPLATZ

a) Halten Sie Ihren Arbeitsplatz sauber und gut beleuchtet. Unordnung oder schlechte Beleuchtung kann zu Unfällen führen. Seien Sie voraussichtig, beobachten Sie, was getan wird und bewahren Sie Ihren gesunden Menschenverstand bei der Verwendung des Gerätes.

b) Im Falle eines Schadens oder einer Störung sollte das Gerät sofort ausgeschaltet und dies einer autorisierten Person gemeldet werden.

c) Wenn Sie nicht sicher sind, ob das Gerät ordnungsgemäß funktioniert, wenden Sie sich an den Service des Herstellers.

d) Reparaturen dürfen nur vom Service des Herstellers durchgeführt werden. Keine Reparaturen auf eigene Faust durchführen!

c) Kinder und Unbefugte dürfen am Arbeitsplatz nicht anwesend sein. (Unachtsamkeit kann zum Verlust der Kontrolle über das Gerät führen).

f) Das Anschließen und Trennen des Schlauches sollte bei geschlossenem Wasserventil erfolgen.

g) Die Wasserversorgung nicht durch Quetschen oder Biegen des Schlauches unterbrechen.

HINWEISI Kinder und Unbeteiligte müssen bei der Arbeit mit diesem Gerät gesichert werden.

2.2. PERSÖNLICHE SICHERHEIT

a) Es ist nicht gestattet, das Gerät im Zustand der Ernüdung, Krankheit, unter Einfluss von Alkohol. Drogen oder Modikamenten zu betrieben, wenn diese die Fähigkeit, das Gerät zu bedienen, einschränken.

b) Seien Sie aufmerksam und verwenden Sie Ihren gesunden Menschenverstand beim Betreiben des Gerätes. Ein Moment der Unaufmerksamkeit während der Arbeit kann zu schweren Verletzungen führen.

c) Überschätzen Sie Ihre Fähigkeiten nicht. Halten Sie Balance und Gleichgewicht während der Arbeit. Dies gibt Ihnen eine bessere Kontrolle über das Gerät im Falle unerwarteter Situationen.

DE EN USER MANUAL

2.3. SICHERE ANWENDUNG DES GERÄTS

a) Überhitzen Sie das Gerät nicht. Verwenden Sie geeignete Werkzeuge für die entsprechende Anwendung. Richtig ausgewählte Geräte führen die Arbeit, für die sie vorgesehen sind, besser aus.

b) Halten Sie das Gerät außerhalb der Reichweite von Kindern.

c) Reparatur und Wartung von Geräten dürfen nur von qualifiziertem Fachpersonal und mit Original-Ersatzteilen durchgeführt werden. Dadurch wird die Sicherheit bei der Nutzung gewährleistet.

d) Um die vorgesehene Betriebsintegrität des Gerätes zu gewährleisten, dürfen die werksmäßig montierten Abdeckungen oder Schrauben nicht entfernt werden. e) Zur Versorgung des Gerätes nur sauberes Wasser verwenden. Keine anderen Flüssigkeiten verwenden.

1. NUTZUNGSBEDINGUNGEN

Die Wasserschlauchtrommel ist so konstruiert, dass sie den Abstand zwischen der Wasserquelle und dem Ort ihrer Verwendung verlangert.

Für alle Schäden bei nicht sachgemäßer Verwendung haftet allein der Betreiber.

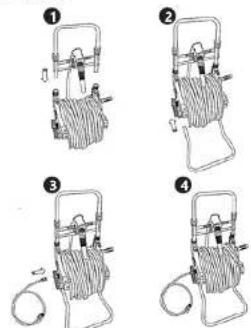

3.1. AUFBAU DES GERATES

HT-LOUIS 45

3.2 GERÄTEBESCHREIBUNG

HT-LOUIS 45

1. Befestigungshalter

2. Gehäuse

3. Schlauch

4. Blockade

5. Griff

6. Kurbel

7. Stütze

3.3. VORBEREITUNG ZUM BETRIEB

HT-LOUIS 10, HT-LOUIS 15, HT-LOUIS 20, HT-LOUIS 30 Die Wasserschlauchtrommel sollte vor dem Gebrauch an der Wand oder Decke installiert werden. Zu diesem Zweck muss die Befestigungshalterung mit der gewählten Oberfläche verschraubt werden. Als nächstes legen Sie die Trommel mit dem Schlauch auf und blockieren Sie sie mit dem Kolben. Es wird empfohlen, das Gerät in einer Höhe von min. 80 cm vom Boden entfernt zu monderen.

HI-LOUIS 45

Platzieren Sie den Wasserschlauch an eine Stelle, von der aus der Benutzer Zugriff auf eine Wasserquelle und das zu bewäsemde Ziel hat.

3.4 ARBEIT MIT DEM GERÄT

• Um den Schlauch zu verlängern, ziehen und abwickeln bis die gevünschte Länge erreicht ist

Das Schlauchende beim Aufwickeln festhalten, damit es nicht beschärdet wird.

- Ziehen Sie den Schlauch nicht, wenn er vollständig von der Trommel abgewickelt ist. Dies kann dazu führen, dass der Retraktor den Schlauch selbst blockiert oder beschädigt.

- Bevor der Schlauch abgerollt oder aufgerollt wird, sicherstellen, dass die Stromversorgung und das Empfangsgerät nicht angeschlossen sind.

• Um den Schlauch aufzurollen, drehen Sie die Kurbel im Uhrzeigersinn gilt für das Modell HI-LOUIS 45).

Vergewissem Sie sich vor und während des Aufrollens des Schlauchs, dass das Gehäuse mit der Montagehalterung stabil ist (gilt für Modelle HT-LOUIS 10, HT-LOUIS 15, HT-LOUIS 20, HT-LOUIS 30).

3.5. REINIGUNG UND WARTUNG

- Bevor das Gerät gereinigt wird, muss es von der Wasserquelle getrennt werden.

- Verwenden Sie zum Reinigen der Oberfläche ausschließlich Mittel ohne atzende Inhaltsstoffe.

- Lassen Sie nach jeder Reinigung alle Teile gut trocknen, bevor das Gerät erneut verwendet wird.

- Bewahren Sie das Gerät an einem trockenen, kuhlen, vor Feuchtigkeit und direkter Sonnencinstrahlung geschütztem Ort auf.

TECHNICAL DATA

Parameter description	Parameter value
Product name	Water hose reel
Model	HT-LOUIS 45	HT-LOUIS 10	HT-LOUIS 15
Hose length [m]	45+2	10+1	15+1.5
Working pressure [bar]	8
Hose diameter	11x15 (1/2")	8*12 (5/16")	11x15 (1/2")
Water connection size	3/4"
Ambient temperature [°C]	-5+45
Weight [kg]	7.2	3.5	5
Parameter description	Parameter – Wert
Product name	Water hose reel
Model	HT-LOUIS 20	HT-LOUIS 30
Hose length [m]	20+2	30+2
Working pressure [bar]	8
Hose diameter	11x15 (1/2")
Water connection size	3/4"
Ambient temperature [°C]	5:45
Weight [kg]	5.5	10.5

1. GENERAL DESCRIPTION
