DED1139 - Säge DEDRA - Kostenlose Bedienungsanleitung

Produkttyp	Manuelle Fliesenschneidemaschine
Marke	DEDRA
Modell	DED1139
Maximale Fliesenlänge	300 mm
Maximale Fliesendicke	10 mm
Rollentyp	Austauschbar (Modell DED0031)
Rollendurchmesser	15 mm
Rollenstärke	1,5 mm
Antriebsart	Manuell (ohne Strom)
Geschätztes Gewicht	~2,5 kg
Arbeitsplattenabmessungen	Ca. 350 x 250 mm
Hauptkomponenten	Arbeitsplatte, Brecher, Rolle, Anschlagleiste, Führung, Brechhebel
Verwendung	Schneiden und Brechen von Keramikfliesen
Wartung und Reinigung	Flächen nach Gebrauch reinigen, Rollenverschleiß prüfen
Sicherheit	Schutzhandschuhe und Schutzbrille tragen; auf stabiler Oberfläche verwenden
Ersatzteile	Ersatzrolle (DED0031), erhältlich über Kundendienst
Reparierbarkeit	24 Monate Garantie; Reparaturen durch autorisierten DEDRA-Kundendienst
Garantie	24 Monate ab Kaufdatum
Allgemeine Informationen	Bedienungsanleitung zum Download verfügbar; Kundendienst auf www.dedra.pl

Häufig gestellte Fragen - DED1139 DEDRA

Wie benutze ich die Maschine DED1139 zum Schneiden einer Fliese?

Messen und markieren Sie die Schnittlinie auf der Fliese. Positionieren Sie die Fliese gegen die Anschlagleiste und richten Sie die Linie auf die Rolle aus. Senken Sie den Schlitten ab, um einen Ritz zu ziehen, und üben Sie dann Druck auf den Brechhebel aus, um die Fliese zu brechen.

Was ist die maximale Fliesenlänge, die ich schneiden kann?

Die maximale Länge beträgt 300 mm für das Modell DED1139.

Wie ersetze ich die Schneidrolle?

Die Rolle ist austauschbar. Verwenden Sie das Modell DED0031 (Durchmesser 15 mm, Stärke 1,5 mm). Befolgen Sie zum Austausch die Anleitung.

Deckt die Garantie Verschleißteile wie die Rolle ab?

Nein, die Garantie deckt keine natürlichen Verschleißteile wie die Rolle, Sicherungen oder Bürsten ab.

Wie reinige und warte ich die Maschine?

Reinigen Sie die Flächen nach Gebrauch mit einem trockenen Tuch. Überprüfen Sie regelmäßig den Zustand der Rolle und ersetzen Sie sie bei Verschleiß.

Kann ich mit dieser Maschine Porzellanfliesen schneiden?

Diese Maschine ist für Standard-Keramikfliesen ausgelegt. Für Porzellan wird ein Winkelschleifer oder eine elektrische Säge empfohlen.

Wie stelle ich die Anschlagleiste für einen präzisen Schnitt ein?

Lösen Sie die Befestigungen der Anschlagleiste, positionieren Sie sie auf den gewünschten Abstand, und ziehen Sie sie wieder fest. Überprüfen Sie die Ausrichtung mit einer Testfliese.

Was tun, wenn meine Fliese nach dem Ritz nicht gerade bricht?

Stellen Sie sicher, dass der Ritz durchgehend ist und die Rolle gut geschärft ist. Der Brecher sollte 1-3 cm von der Anschlagleiste positioniert werden und der Druck muss fest und gleichmäßig sein.

Wo finde ich die vollständige Bedienungsanleitung?

Die Anleitung ist kostenlos auf notice-facile.com für das Modell DED1139 DEDRA zum Download verfügbar.

Welches Zubehör ist für dieses Modell erhältlich?

Ersatzrollen (DED0031) sind erhältlich. Kontaktieren Sie den DEDRA-Kundendienst für weitere Informationen.

BEDIENUNGSANLEITUNG DED1139 DEDRA

DE Fliesenschneidemaschine

Bedienungsanleitung mit Garantiekarte

Beschreibung der Abbildung:

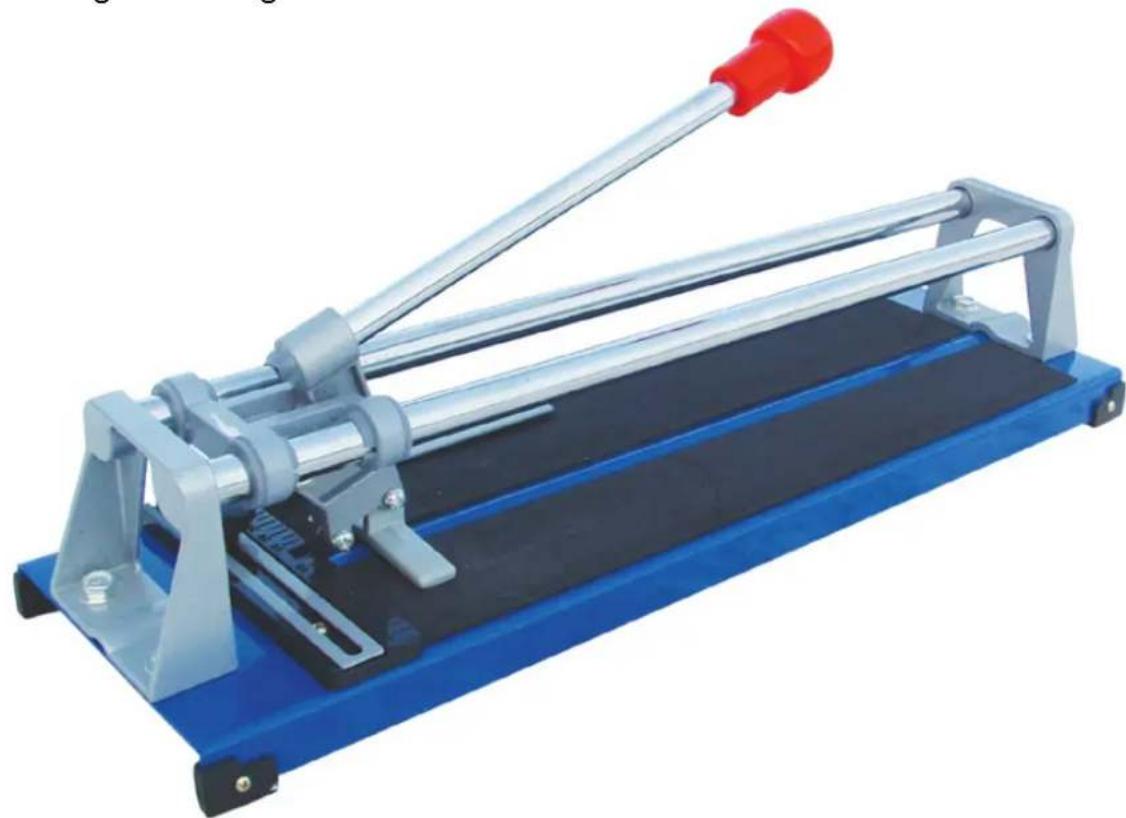

Abbildung 1:1. Arbeitstisch, 2. Brechvorrichtung, 3. Schneiderädchen,

1. Durchdrückung,

2. Anschlagleiste, 6. Führungsschiene

Abbildung 2: 1. Brechvorrichtungsarm, 2. Führungsschiene, 3.

Arbeitstisch, 4. Brechvorrichtung,

1. Messskala

Abbildung 3: 1. Arbeitstisch, 2. Brechvorrichtung, 3. Schneiderädchen,

4.Messskala, 5. Anschlagleiste,

1. Führungsschiene, 7. Brechvorrichtungsarm

Technische Daten

Modell	1139	1140	1145	1146	1147	1149	1150
Maximale Plattenlänge:	300[mm]	400[mm]	400[mm]	500[mm]	600[mm]	500[mm]	600[mm]
Maximale Plattenstärke:	10[mm]	10[mm]	10[mm]	10[mm]	10[mm]	10[mm]	10[mm]
Modell des Ersatzrädchens:	DED0031	DED0031	DED0031	DED0031	DED0031	DED0021	DED0021
Außendurchmesser des Rädchen:	15[mm]	15[mm]	15[mm]	15[mm]	15[mm]	22[mm]	22[mm]
Radstärke:	1,5 [mm]	1,5[mm]	1,5[mm]	1,5[mm]	1,5[mm]	2,0[mm]	2,0[mm]

Benutzung der Fliesenschneidemaschine

Um die Handfliesenschneidemaschine richtig zu benutzen, muss man vor der Ausführung des Schnittes die abzuschneidende Breite ausmessen und die Schneidelinie auf der Platte z.B. mit Hilfe eines Bleistiftes markieren.

Dann die Platte so an die Anschlagleiste/ Durchdrückung anlegen, dass die Platte auf der Gesamtlänge dicht an die Anschlagleiste/Durchdrückung anliegt.

Die richtige Schnittrichtung verläuft in Richtung der Anschlagleiste /Durchdrückung (s. Pfeil Abbildung1, 2, 3). Der richtige Abbruch des angeschnittenen Materials (nach dem Anritzen der Platte) ist durch die Einstellung der Brechvorrichtung in einem Abstand von \~1-3cm ab der Anschlagleiste /Durchdrückung gewährleistet. Dann ist ein leichter Druck auf den auf dem Wagen befestigten Griff, den Brechvorrichtungsarm (Abbildung 1) auszuüben.

Garantiekarte

Stempel des Verkäufers

Datum und Unterschrift

Katalognummer:

Name:

Seriennummer:

Die sich aus der Mängelhaftung ergebenden Rechte des Käufers werden von dieser Garantie weder ausgeschlossen, noch eingeschränkt oder eingestellt.

GARANTIEBEDINGUNGEN

1. Wir garantieren ordnungsgemäßes Funktionieren des Produktes, gemäß den in der Bedienungsanleitung beschriebenen technischen und Verwendungsbedingungen. Auf das Gerät gewähren wir 24 Monate Garantie, gerechnet ab dem Kaufdatum auf dem vorliegenden Dokument. Die Garantie gilt im ganzen Gebiet der Bundesrepublik Deutschland und der EU. Die Adressen der Servicestellen in jeweiligen Ländern sind auf der Seite www.dedra.pl zugänglich. Im Falle, wenn im jeweiligen Land keine Servicestelle vorhanden ist, werden die Garantieverpflichtungen von der Zentralservicestelle erfüllt. Eine Reklamation ist schriftlich während der Dauer der Garantiezeit zu melden.
2. Dem Garanten steht das Recht zur Wahl der Art und Weise der Befriedigung der Garantieansprüche (unentgeltliche Reparierung, Austausch des Produkts gegen ein neues oder Rücktritt vom Vertrag) zu.
3. Die Garantie umfasst ausschließlich Beschädigungen, die während der Garantiezeit entstanden und auf Ursachen, die im verkaufen Produkt liegen, oder die durch schlechte Herstellungstechnologie entstandenen Unrichtigkeiten zurückzuführen sind.
4. Die innerhalb der Garantiezeit entdeckten Mängel werden von DEDRA-EXIM nicht später als innerhalb von 14 Werktagen ab Lieferung zur Servicestelle behoben werden. Die Reparaturzeit kann verlängert werden, im Falle wenn die zur Durchführung der Reparatur notwendigen Teile bestellt werden müssen, wovon der Kunde benachrichtigt wird.
5. Das beanstandete Produkt ist an die Verkaufsstelle zu liefern. Die Voraussetzung für die Garantieannahme ist das Vorlegen von
6. der korrekt ausgefüllten Garantiekarte,
7. eines Belegs, der den Einkauf bestätigt und Einkaufsdatum enthält (z.B. Kassenbeleg, Rechnung),
8. Lieferung des kompletten Geräts gemäß dem Punkt „Komplettierung“ in der Bedienungsanleitung.
9. Die Garantie umfasst keine Mängel, die auf folgendes zurückzuführen sind:
10. zweckwidrige Verwendung oder Verwendung zuwider der Betriebsanleitung,
11. Überlastung des Geräts, die zur Beschädigung des Motors, der Elemente der mechanischen Übertragungseinrichtung oder sonstigen Elementen des Geräts führt,
12. Vornahme der Reparaturen durch unbefugte Personen,
13. dokonywania modyfikacji w konstrukcji,
14. mechanische, physische, chemische Beschädigungen oder solche, die durch äußere Einwirkungen und Faktoren oder Verschmutzung der Mikroumwelt verursacht wurden
15. Beschädigungen, die infolge der Montage von falschen Teilen oder Zubehör, Verwendung von falschen Schmierstoffen, Ölen oder Wartungsmitteln entstanden sind.
16. Die Garantie umfasst nicht die üblichen Verschleißteile wie: thermische Sicherungen, elektrographische Bürsten, Antriebsleinen, Keilriemen, Werkzeughalter, Akkus, arbeitende Elemente von Elektrogeräten (Kreissägen, Bohrer, Fräsen usw.)
17. Das Typenschild des Gerätes muss lesbar sein. Das beanstandete Produkt ist vor Transportschäden zu schützen. Soweit möglich, in Originalverpackung liefern.

Erklärung des Käufers

Die Bedingungen der Garantie sind mir bekannt, was ich mit meiner eigenhändigen Unterschrift bestätige:

DEDRA EXIM Sp. z o.o.

05-80 0 Prusz ków u l. 3 Maja 8

Tel: (+48 / 2 2) 73-83-777

Fax: (+48 / 2 2) 73-83-779

http://www.dedra.pl

E-mai l: info@ dedra.pl

serwis@ dedra.pl

VERMERKE Ü BER AUSGEFÜHRTE R EPARATUREN

Lfd. Nr.	Datum der Anmeldung zur Reparatur	Datum der Ausführung der Reparatur	Umfang der Reparatur, Beschreibung der Tätigkeiten	Unterschrift der die Reparatur ausführenden Person
