U444-2H-DL - USB-C Adapter Tripp Lite - Kostenlose Bedienungsanleitung

Produkttyp	Universeller USB-C-Adapter 4K Dual-Display
Marke	Tripp Lite
Modell	U444-2H-DL
Chipsatz	DisplayLink DL6950
Videoausgänge	2 x HDMI (weiblich)
Maximale Auflösung	3840 x 2160 (4K) bei 60 Hz
Stromversorgung (Power Delivery)	USB-C PD Pass-Through bis zu 90 W (100 W Eingang, 90 W Ausgang)
Adapter-Stromversorgung	Bus (über Host) oder über PD-Pass-Through-Port
OS-Kompatibilität	Windows, macOS, ChromeOS, Android (mit DisplayLink-Treiber)
Ungefähre Maße	10 cm x 4 cm x 2 cm
Ungefähres Gewicht	50 g
Farbe	Schwarz
Garantie	1 Jahr
Packungsinhalt	Adapter, Kurzanleitung
Treiberinstallation	Erfordert Administratorzugriff; Treiber auf DisplayLink-Website verfügbar
Pflege und Reinigung	Mit einem trockenen, nicht scheuernden Tuch reinigen. Keine Flüssigkeiten verwenden.
Sicherheit	Nicht Feuchtigkeit oder extremen Temperaturen aussetzen. Nur mit kompatiblen USB-C-PD-Ladegeräten verwenden.
Ersatzteile und Reparierbarkeit	Keine vom Benutzer reparierbaren Teile. Bei Problemen wenden Sie sich an den Tripp Lite-Support.
Allgemeine Informationen	Das gekaufte Produkt kann vom Bild abweichen. Eaton ist eine eingetragene Marke.

Häufig gestellte Fragen - U444-2H-DL Tripp Lite

Wie installiere ich den U444-2H-DL-Adapter?

Schließen Sie den USB-C-Stecker des Adapters an einen verfügbaren USB-C-Anschluss Ihres Computers an. Verbinden Sie die HDMI-Bildschirme über HDMI-Kabel mit dem Adapter. Zum gleichzeitigen Laden schließen Sie ein USB-C-Ladegerät an den PD-Pass-Through-Port an. Der DisplayLink-Treiber wird automatisch installiert, wenn Administratorzugriff gewährt wird.

Benötige ich die Installation eines Treibers für diesen Adapter?

Ja, der Adapter verwendet den DisplayLink DL6950-Chipsatz, der die Installation des DisplayLink-Treibers erfordert. Dieser Treiber kann von der offiziellen DisplayLink-Website heruntergeladen werden oder wird beim ersten Anschluss mit Administratorzugriff automatisch installiert.

Welche maximale Auflösung wird unterstützt?

Der Adapter unterstützt eine Auflösung von bis zu 3840 x 2160 (4K) bei 60 Hz an jedem HDMI-Ausgang, sofern Host, Kabel und Monitore kompatibel sind.

Kann ich meinen Computer über diesen Adapter laden?

Ja, der USB-C-Power Delivery Pass-Through-Port ermöglicht das Laden des Hosts mit bis zu 90 W (100 W Eingang). Verwenden Sie ein kompatibles USB-C-PD-Ladegerät und ein geeignetes Kabel.

Funktioniert dieser Adapter mit einem MacBook?

Ja, er ist kompatibel mit MacBooks und anderen Windows-, macOS-, ChromeOS- und Android-Laptops, sofern der DisplayLink-Treiber installiert ist.

Kann ich zwei Bildschirme gleichzeitig anschließen?

Ja, der Adapter verfügt über zwei HDMI-Anschlüsse, um gleichzeitig zwei Bildschirme anzuzeigen. Die maximale Auflösung hängt von Ihrem System ab.

Benötigt der Adapter eine externe Stromversorgung?

Nein, er wird über den USB-C-Bus des Hosts oder über den PD-Pass-Through-Port mit Strom versorgt. Keine zusätzliche externe Stromquelle erforderlich.

Wie lang ist die Garantiezeit für den U444-2H-DL?

Tripp Lite garantiert dieses Produkt für einen Zeitraum von einem (1) Jahr ab dem ursprünglichen Kaufdatum gegen Material- und Verarbeitungsfehler.

Was tun, wenn der Bildschirm kein Bild anzeigt?

Überprüfen Sie, ob der DisplayLink-Treiber korrekt installiert und auf dem neuesten Stand ist. Versuchen Sie, den Adapter erneut anzuschließen, wechseln Sie das HDMI-Kabel oder testen Sie einen anderen USB-C-Anschluss. Stellen Sie sicher, dass Ihr Monitor auf die richtige Eingangsquelle eingestellt ist.

Welcher Chipsatz wird in diesem Adapter verwendet?

Der Adapter verwendet den DisplayLink DL6950-Chipsatz, der eine universelle Videoübertragung über USB-C ermöglicht, ohne dass ein dedizierter Videoausgang am Host erforderlich ist.

BEDIENUNGSANLEITUNG U444-2H-DL Tripp Lite

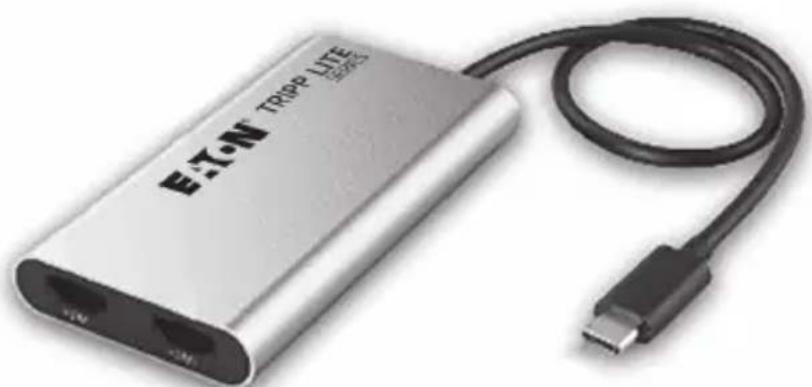

4K-USB-C-Universal-Dual-Display Adapter mit 100 W PD 3.0 Passthrough

Modell:

U444-2H-DLI

Das gekaufte Produkt kann von der Abbildung abweichen.

English 1

Español 5

Français 9

Italiano 17

DisplayLink®

4K

Plug and Display

EAT•N

• Verwendet den DL6950 DisplayLink ^® -Chipsatz für die Universal-Videoübertragung vom USB-C-Anschluss eines Notebooks oder Laptops, einschließlich MacBook oder Windows-Laptop, an zwei HDMI-Bildschirme.
• Unterstützt die volle 4K-Videoauflösung (3.840 x 2.160) mit einer Aktualisierungsrate von 60 Hz bei Verwendung von Videokabeln, Monitoren und einem Hostgerät, das ein 4K-Video übertragen kann.
• Der DisplayLink-Videotreiber ermöglicht eine Universal-Videoübertragung von Windows, macOS, ChromeOS und Android-Hosts.
• Der USB-C PD Passthrough-Port lädt das Hostgerät mit bis zu 90 W auf.
  • Die Stromversorgung erfolgt über den Bus des angeschlossenen Hostgeräts oder über den PD-Passthrough-Port, so dass keine externe Stromquelle erforderlich ist.

Lieferumfang

• 4K-USB-C Universal-Dual-Display-Adapter
- Quick Start Guide

Installation

Anmerkungen:

• Damit der DL6950 DisplayLink-Videotreiber korrekt installiert werden kann, muss das Hostgerät beim ersten Anschließen des Adapters über einen Administratorzugriff verfügen. Dieser Treiber ist erforderlich, damit das Gerät ordnungsgemäß funktioniert. Den aktuellsten DisplayLink-Treiber für das Host-Betriebssystem können Sie manuell installieren, indem Sie die offizielle DisplayLink-Webseite unter https://www.synaptics.com/products/displaylink-graphicsbesuchen.
  • Die maximale Videoausgangsauflösung wird durch die Videospezifikationen des Hostgeräts, der Videokabel und der Displays bestimmt.
• Verbinden Sie den USB-C-Anschluss des Adapters mit einem freien USB-C-Anschluss am Host-Laptop oder PC.
• Schließen Sie die HDMI-Anschlüsse der Bildschirme mit den vom Benutzer bereitgestellten HDMI-Kabeln an den Adapter an.

Installation

1. (Optional) Laden Sie das Hostgerät auf, indem Sie ein vom Benutzer bereitgestelltes USB-C-Ladekabel und einen USB-C-Netzadapter an den PD-Aufladungsanschluss des Adapters anschließen und den Netzadapter in eine Steckdose einstecken.

Garantie

1 JAHR EINGESCHRÄNKTE GARANTIE

Wir garantieren, dass unsere Produkte für einen Zeitraum von einem (1) Jahr ab dem Datum des Erstkaufs frei von Material- und Verarbeitungsfehlern sind. Unsere Verpichtung im Rahmen dieser Garantie beschränkt sich auf die Reparatur oder den Ersatz (nach eigenem Ermessen) der fehlerhaften Produkte. Besuchen Sie Tripplite.Eaton.com/support/product-returns, bevor Sie Geräte zur Reparatur zurücksenden. Diese Garantie gilt nicht für Geräte, die durch Unfall, Fahrlässigkeit oder falsche Anwendung beschädigt wurden oder in irgendeiner Weise geändert oder modiziert wurden.

MIT AUSNAHME DER HIERIN ENTHALTENEN BESTIMMUNGEN GEBEN WIR KEINE GARANTIEN, WEDER AUSDRÜCKLICH NOCH STILLSCHWEIGEND, EINSCHLIESSLICH GARANTIEN DER MARKTGÄNGIGKEIT UND EIGNUNG FÜR EINEN BESTIMMTEN ZWECK. Einige Staaten gestatten keine Beschränkung oder keinen Ausschluss stillschweigender Gewährleistungen; daher kann es sein, dass die oben genannten Beschränkungen oder Ausschlüsse auf den Käufer nicht zutre en.

MIT AUSNAHME DER OBIEN BESTIMMUNGEN SIND WIR UNTER KEINEN UMSTÄNDEN HAFTBAR FÜR DIREKTE, INDIREKTE, SPEZIELLE, ZUFÄLLIGE ODER FOLGESCHÄDEN, DIE SICH AUS DER VERWENDUNG DIESES PRODUKTES ERGEBEN, SELBST WENN AUF DIE MÖGLICHKEIT SOLCHER SCHÄDEN HINGEWIESEN WURDE. Insbesondere haften wir nicht für Kosten, wie entgangene Gewinne oder Einnahmen, Verlust von Geräten, Verlust der Nutzung von Geräten, Verlust von Software, Datenverlust, Kosten für Ersatzprodukte, Ansprüche Dritter oder anderes.

Garantie

Eaton verfolgt eine Politik der kontinuierlichen Verbesserung. Spezi kationen können ohne Ankündigung geändert werden.

Alle Rechte vorbehalten.

Veröffentlichung Nr. 24-01-203 /

93-49F6_RevA

Januar 2024

9349F6

Eaton ist eine eingetragene

Handelsmarke.

Alle Marken sind Eigentum der jeweiligen Inhaber.
