BEDIENUNGSANLEITUNG 306644 Brandson

https://model.ganzeinfach.de/306644

GER: Aktuelle Treiber, Bedienungsanleitungen und sonstige relevante Dokumente zu diesem Produkt finden Sie auf unserer Homepage.

Vielen Dank, dass Sie sich für ein Produkt von BRANDSON entschieden haben. Damit Sie auch lange Freude mit dem erworbenen Gerät haben, lesen Sie sich bitte die nachfolgende Kurzanleitung aufmerksam durch.

1. Lieferumfang

• CO_2 -Meter
  • DC-Hohlsteckernetzteil (3,5mm x 1,3mm)
• Kurzanleitung

2. Technische Daten

Spannungsversorgung 5V DC
Akku Li-Ion 2000 mAh
CO2-Messbereich 0-5000ppm
Toleranz (CO2) ±50 ppm + 5%	Toleranz
Temperatur-Messbereich -10°C - +60°C
Luftfeuchtigkeit-Messbereich	0% - 95%
Toleranz (Luftfeuchtigkeit) 0-95%: ±6%
Features	Alarm-Funktion (Wecker)Alarm-Funktion (CO2)Schlummer-Funktion°C /°F - Anzeige12/24-Stundenanzeige

3. Zusätzliche Hinweise

Vergewissern Sie sich vor der Benutzung, dass das Gerät nicht beschädigt ist. Sollte dies der Fall sein, nehmen Sie es nicht in Betrieb. Das Gerät darf weder Feuchtigkeit, noch direktem Sonnenlicht oder Staub ausgesetzt werden. Tauchen Sie das Gerät nicht ins Wasser. Werfen Sie es nicht ins Feuer, es besteht Explosionsgefahr. Stellen Sie vor der Verwendung des Produktes sicher, dass die zur Verfügung stehende Netzspannung mit der Betriebsspannung, die auf dem Typenschild angegeben ist, übereinstimmt. Das Produkt ist nicht für medizinische Zwecke oder zur öffentlichen Information geeignet und ausschließlich für den privaten Gebrauch bestimmt. Dieses Gerät ist nur für den Innenraum geeignet.

Achtung!

Bewahren Sie die Batterien und das Gerät außerhalb der Reichweite von Kindern auf. Batterien enthalten gesundheitsschädliche Säuren. Laden Sie das Gerät auf, wenn der Akkustand niedrig ist. Werfen Sie Batterien niemals ins Feuer und schließen Sie diese nicht kurz.

4 Deutsch

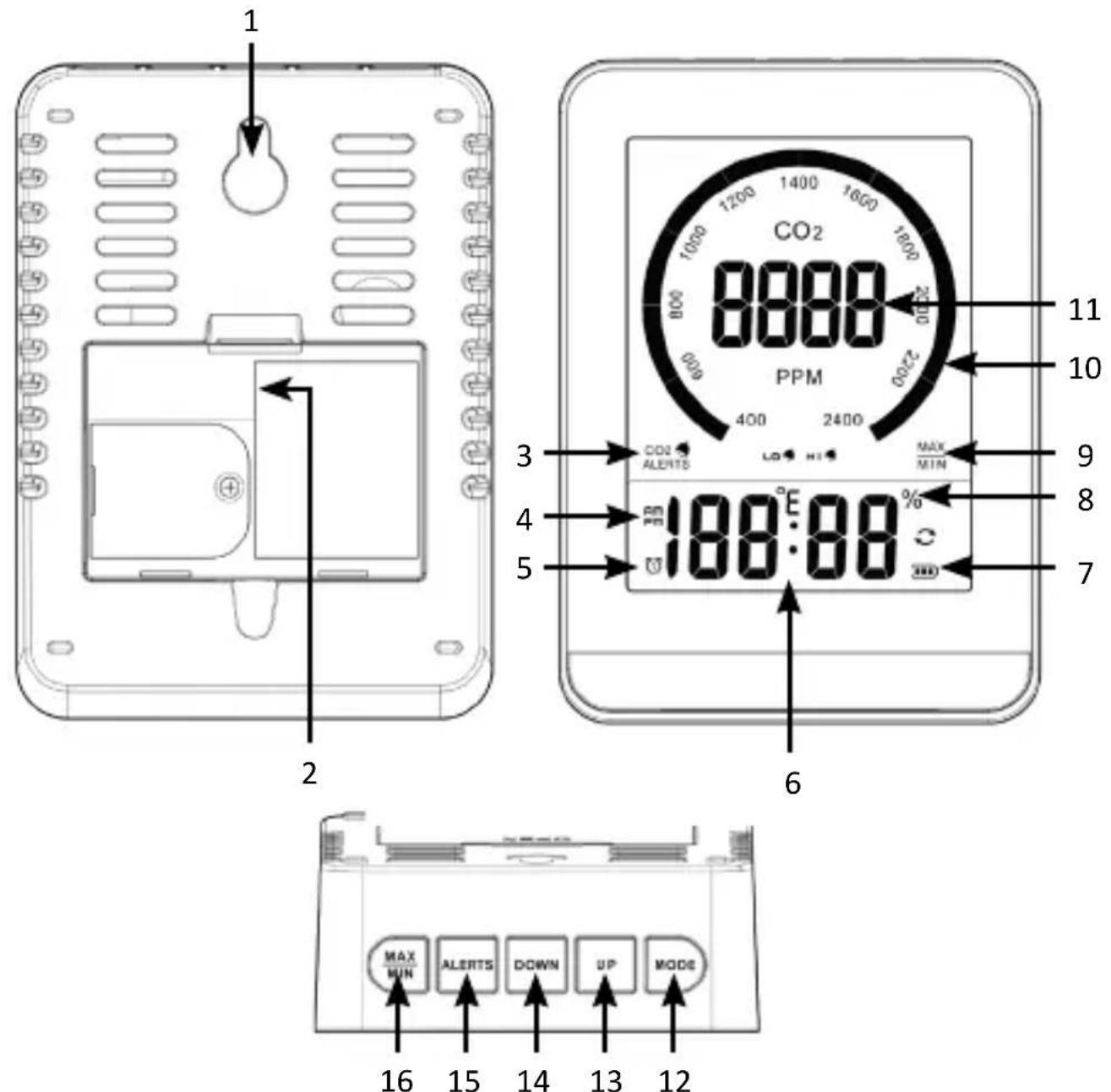

1. Produkt-Details


5Deuts

1 Wandhalterung

2 Netzanschluss DC-Hohlstecker 5V

3 CO2-Alarmsymbol

4 AM/PM-Anzeige

5 Wecker-Symbol

6 Uhrzeit/Luftfeuchtigkeit/Temperatur

7 Batteriestand

8 Luftfeuchigkeitsanzeige

9 Max/Min-Symbol

10 CO2-Farbdiagramm

11 CO2-Anzeige

12 “MODE”-Taste

13 “UP”-Taste

14 “DOWN”-Taste

15 “ALERTS”-Taste

16 “MAX/MIN”-Taste

6 Deutsch

5. Inbetriebnahme

Entnehmen Sie das Produkt aus der Verpackung und entfernen Sie jegliches Verpackungsmaterial. Verbinden Sie das mitgelieferte Netzteil mit dem Gerät und einer ordnungsgemäß angeschlossenen Steckdose. Wenn Sie das Gerät im Akkubetrieb verwenden möchten, laden Sie das Gerät hierfür vorerst vollständig auf.

Drücken Sie die Tasten "MAX/MIN" und „ALERTS"-Taste, um das Gerät ein- oder auszuschalten. Auf dem Bildschirm erscheint ein 150-Sekunden-Countdown, der anzeigt, dass der CO₂-Sensor initialisiert wird. Anschließend werden die CO₂-Werte im Display angezeigt.

Bei Verwendung des Ladekabels wird der Akku im Inneren des Geräts aufgeladen. Wenn die Stromversorgung unterbrochen wird, wird das Gerät auf den Akkubetrieb umgeschaltet, oder es kann direkt mit dem eingebauten Akku betrieben werden.

5.1 Akku

Sie können den Akkustand im Display jederzeit überprüfen, indem Sie auf das Akkustands-Symbol achten.

Während des Ladevorgangs des Akkus wird das Akkusymbol durchlaufend angezeigt. Wenn der Akku voll geladen ist, wird das Symbol vollständig angezeigt.

6. Uhrzeit- und Alarmeinstellung

Halten Sie die "MODE"-Taste für ca. 3 Sekunden lang gedrückt, um die Zeiteinstellung aufzurufen.

1. Die 12/24-Stunden-Anzeige beginnt zu blinken. Drücken Sie „UP“ oder „DOWN“-Taste zum Einstellen.
2. Drücken Sie die "MODE"-Taste zur Bestätigung der Eingabe. Anschließend blinkt die Stunde. Stellen Sie die aktuelle Stunde ein und bestätigen Sie wieder mit der "MODE"-Taste.
3. Wiederholen Sie den Vorgang mit der Minuten-Anzeige.
4. Stellen Sie dann die Alarmzeit ein, beginnend mit der Stunde. Drücken Sie anschließend die "MODE"-Taste, um die Eingabe zu bestätigen.
5. Wiederholen Sie den Vorgang mit der Minutenanzeige.
6. Der Einstellmodus wird anschließend verlassen. Sie können die Einstellung auch speichern und den Einstellmodus verlassen, indem Sie für ca. 15 Sekunden lang keine Taste drücken.

6.1 Alarm aktivieren/deaktivieren

Drücken Sie die "UP"-Taste kurz, um die Weckfunktion ein- oder auszuschalten. Bei eingeschaltetem Alarm, erscheint im Display „ALon“ und zusätzlich ein Symbol neben der Uhrzeit.

Der Weckton hat eine Dauer von 1 Minute. Sie können eine beliebige Taste berühren, um die Schlummerfunktion für 5 Minuten zu aktivieren.

8 Deutsch

Um den Alarm vollständig zu deaktiveren, sodass er am nächsten Tag ertönt, drücken Sie eine beliebige Taste zweimal hintereinander. Während die Schlummerfunktion aktiv ist, blinkt das Wecker-Symbol im Display.

Drücken Sie die „UP“-Taste, um den Alarm zu deaktivieren und den Wecker direkt zu beenden. Im Display erscheint „AL--“.

7. Minimal- und Maximalwerte der Temperatur und Luftfeuchtigkeit

Drücken Sie „MAX/MIN“-Taste, um die Anzeige zwischen den Minimalen und Maximalen Messwert anzeigen zu lassen. Der Anzeigezyklus ist: Maximum → Minimum → Rückkehr in den normalen Anzeigemodus.

Wenn Sie während der Anzeige der Maximal- und Minimalwerte die „MAX/MIN“-Taste ca. 3 Sekunden lang gedrückt halten, können Sie die Maximal- und Minimalwerte löschen und die Aufzeichnung erneut starten.

8. Kalibrierung der CO₂-Konzentration

Aufgrund von Transport, Vibration, Alterung und anderen Gründen kann die Erfassungsgenauigkeit des Sensors verringert werden. Durch die Kalibrierung werden Abweichungen korrigiert. Das Gerät besitzt eine automatische und eine manuelle Kalibrierungsmöglichkeit. Es wird empfohlen die automatische Kalibrierung zu nutzen. Alternativ können Sie jedoch die manuelle Kalibrierung durchführen. Im Folgenden werden die beiden Methoden beschrieben.

8.1 Automatische Kalibrierung

Nach Inbetriebnahme kalibriert sich das Gerät für 150 Sekunden automatisch.

Stellen Sie sicher, dass der Sensor sich in dieser Zeit in einer Umgebung befindet, wo das atmosphärische Niveau etwa dem im Freien entspricht (ca. 400 ppm).

Die automatische Kalibrierungsfunktion eignet sich für Büro, Heim und andere wetterunabhängige Umgebungen. Sie ist nicht für landwirtschaftliche Gewächshäuser, Bauernhöfe, Lagerhäuser und andere Orte geeignet.

8.2 Manuelle Kalibrierung der CO₂-Konzentration

Während der Kalibrierung muss das Produkt in einer Umgebung mit einer CO₂-Konzentration gleich der Außenluft (ca. 400 ppm) positioniert werden, um sicherzustellen, dass die CO₂-Konzentration in der Umgebung stabil ist.

Halten Sie im normalen Anzeigemodus die "DOWN"-Taste 3 Sekunden lang gedrückt, um den Modus für die manuelle Kalibrierung aufzurufen. Im Display blinkt "CAL". Zu diesem Zeitpunkt können Sie die "DOWN"-Taste drücken, um den Modus für die Kalibrierung zu verlassen.

Die Dauer der manuellen Kalibrierung beträgt etwa 30 Minuten.

9. Kohlendioxid-Alarm

Drücken Sie die "ALERTS"-Taste, um die Kohlendioxid-Alarmfunktion ein- oder auszuschalten. Im Display wird „CO2-ALERTS“ angezeigt, sobald die Alarmfunktion aktiviert ist.

Halten Sie die "ALERTS"-Taste 3 Sekunden lang gedrückt, um die Einstellung für den CO₂-Konzentrationsalarm aufzurufen. Der Wert der maximalen CO₂-Konzentration blinkt. Drücken Sie die "UP"- oder "DOWN"-Taste, um den gewünschten Wert einzustellen.

Drücken Sie die "ALERTS"-Taste, um die Einstellung zu bestätigen. Anschließend blinkt die CO₂-Konzentration für den minimalen Alarm. Wählen Sie diesen aus und bestätigen Sie erneut mit der „ALERTS"-Taste.

Sobald die Alarmfunktion aktiviert ist, wird das Gerät bei der maximalen und minimalen CO _2 -Konzentration den Alarmton ausgeben.

Bei nicht aktivierter Alarmfunktion und überschreiten des Wertes des jeweiligen Alarms, blinkt entweder „Lo“ oder „Hi“. Der Alarmton wird jedoch nur ausgegeben, wenn die Alarmfunktion über die „ALERTS“-Taste aktiviert und die CO₂-Konzentration die eingestellte maximale Konzentration überschreitet.

10. Hintergrundbeleuchtung dimmen

Sie haben die Möglichkeit die Hintergrundbeleuchtung des Gerätes zu dimmen, indem Sie die "UP"-Taste für ca. 3 Sekunden gedrückt halten.

Im Display erscheint „L:1“ (Lichtstufe 1). Mit kurzem drücken der „UP“-Taste können Sie die verschiedenen Lichtstufen durchschalten:

• L:1 = Lichtstufe 1
• L:2 = Lichtstufe 2
• L: OFF = Hintergrundbeleuchtung ausschalten

Hinweis: Die Lichtstufeneinstellung funktioniert nur mit angeschlossener Stromversorgung.

11. Umstellung °C / °F

Um die Temperaturanzeige zwischen °C und °F umzuschalten, drücken Sie einmal kurz die "DOWN"-Taste.

12. Gerät zurücksetzen

Um das Gerät zurückzusetzen, drücken und halten Sie die "MAX/MIN" und die "DOWN"-Taste für etwa 5 Sekunden gedrückt. Das Display schaltet sich anschließend komplett aus und wieder an, das Gerät startet neu und beginnt mit der automatischen Kalibrierung erneut.

13. Sicherheitshinweise und Haftungsausschluss

Versuchen Sie nie das Gerät zu öffnen, um Reparaturen oder Umbauten vorzunehmen. Vermeiden Sie Kontakt zu den Netzspannungen. Schließen Sie das Produkt nicht kurz. Das Gerät ist nicht wasserdicht, bitte verwenden Sie es nur im Trockenen. Schützen Sie es vor hoher Luftfeuchtigkeit, Wasser und Schnee. Halten Sie das Gerät von hohen Temperaturen fern. Setzen Sie das Gerät keinen plötzlichen Temperaturwechseln oder starken Vibrationen aus, da dies die Elektronikteile beschädigen könnte. Prüfen Sie vor der Verwendung das Gerät auf Beschädigungen. Das Gerät sollte nicht benutzt werden, wenn es einen Stoß abbekommen hat oder in sonstiger Form beschädigt wurde. Beachten Sie bitte die nationalen Bestimmungen und Beschränkungen.

Nutzen Sie das Gerät nicht für andere Zwecke als die, die in der Anleitung beschrieben sind. Dieses Produkt ist kein Spielzeug. Bewahren Sie es außerhalb der

12 Deutsch

Reichweite von Kindern oder geistig beeinträchtigten Personen auf. Jede Reparatur oder Veränderung am Gerät, die nicht vom ursprünglichen Lieferanten durchgeführt wird, führt zum Erlöschen der Gewährleistungs- bzw. Garantieansprüche. Das Gerät darf nur von Personen benutzt werden, die diese Anleitung gelesen und verstanden haben. Die Gerätespezifikationen können sich ändern, ohne dass vorher gesondert darauf hingewiesen wurde.

14. Entsorgungshinweise

Elektrische und elektronische Geräte dürfen nach der europäischen WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden. Deren Bestandteile müssen getrennt der Wiederverwertung oder Entsorgung zugeführt werden, weil giftige und gefährliche Bestandteile bei unsachgemäßer Entsorgung die Umwelt nachhaltig schädigen können. Sie sind als Verbraucher nach dem Elektro- und Elektronikgerätegesetz (ElektroG) verpflichtet, elektrische und elektronische Geräte am Ende ihrer Lebensdauer an den Hersteller, die Verkaufsstelle oder an dafür eingerichtete, öffentliche Sammelstellen kostenlos zurückgeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Betriebsanleitung oder/und der Verpackung weist auf diese Bestimmungen hin.

Mit dieser Art der Stofftrennung, Verwertung und Entsorgung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt. Für Informationen zu autorisierten Sammelstellen in Ihrer Umgebung wenden Sie sich bitte an Ihre lokale Stadt- oder Gemeindeverwaltung.

15. Hinweise zur Batterieentsorgung

Im Zusammenhang mit dem Vertrieb von Batterien oder mit der Lieferung von Geräten, die Batterien enthalten, ist der Anbieter verpflichtet, den Kunden auf folgendes hinzuweisen: Der Kunde ist zur Rückgabe gebrauchter Batterien als Endnutzer gesetzlich verpflichtet. Er kann Altbatterien, die der Anbieter als Neubatterien im Sortiment führt oder geführt hat, unentgeltlich am Versandlager (Versandadresse) des Anbieters zurückgeben. Die auf den Batterien abgebildeten Symbole haben folgende Bedeutung: Pb = Batterie enthält mehr als 0,004 Masseprozent Blei, Cd = Batterie enthält mehr als 0,002 Masseprozent Cadmium, Hg = Batterie enthält mehr als 0,0005 Masseprozent Quecksilber.

Das Symbol der durchgekreuzten Mülltonne bedeutet, dass die Batterie nicht in den Hausmüll gegeben werden darf.

WEEE Richtlinie 2012/19/EU WEEE Register-Nr: DE 67896761

Hiermit erklärt die Firma WD Plus GmbH, dass sich das Gerät 306644 in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen befindet. Eine vollständige Konformitätserklärung erhalten Sie bei: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover
