BEDIENUNGSANLEITUNG B9330.0S Küppersbusch

BEDIENUNGSANWEISUNG INSTRUCTIONS FOR USE

Lesen Sie unbedingt die Installationsanleitung vor Aufstellung, Installation und Inbetriebnahme.

Bitte bewahren Sie diese Anleitung sorgfältig auf.

Diese Anleitung kann Beschreibungen von Backofenkomponenten und/oder -funktionen enthalten, die Ihr Gerät nicht hat.

Service und Kundendienst

Telefon: [phone]

Email: [e-mail]

DEUT S CH

Bevor Sie den Backofen zum ersten Mal verwenden, lesen Sie bitte die zu Ihrem Backofen gehörenden Einbau- und Wartungsanweisungen aufmerksam durch.

Je nach Modell können die Zubehörteile Ihres Backofens von den auf den Abbildungen dargestellten abweichen.

ENG LISH

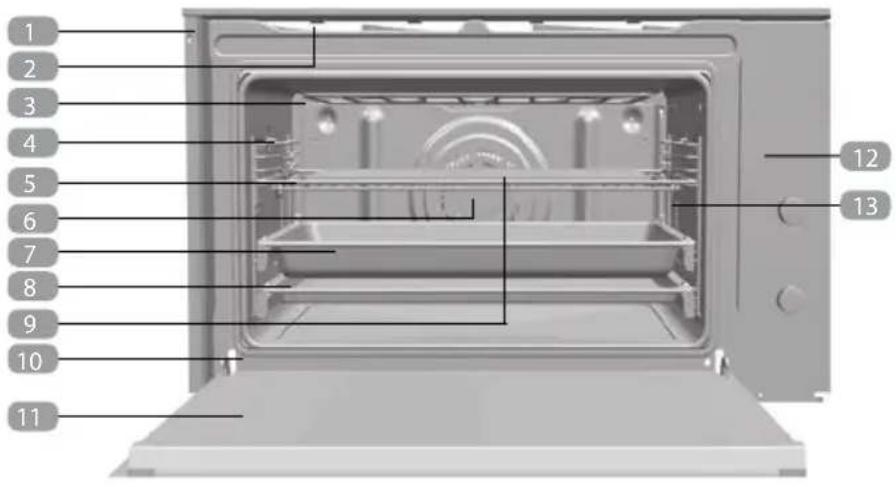

Backofenbeschreibung

1 2 3 4 5 6 7 8 9 10 11 12 13

1 Befestigung am Küchenmöbel
2 Kühlluftaustritt
3 Schwenkbaren Grill
4 Verchromte Halterung/Ausziehbare Führungen
5 Rost
6 Lüfter
7 Fettpfane
8 Fettpfanne
9 Pizzastein
10 Scharnier
11 Tür
12 Bedienfeld
13 Beleuchtung

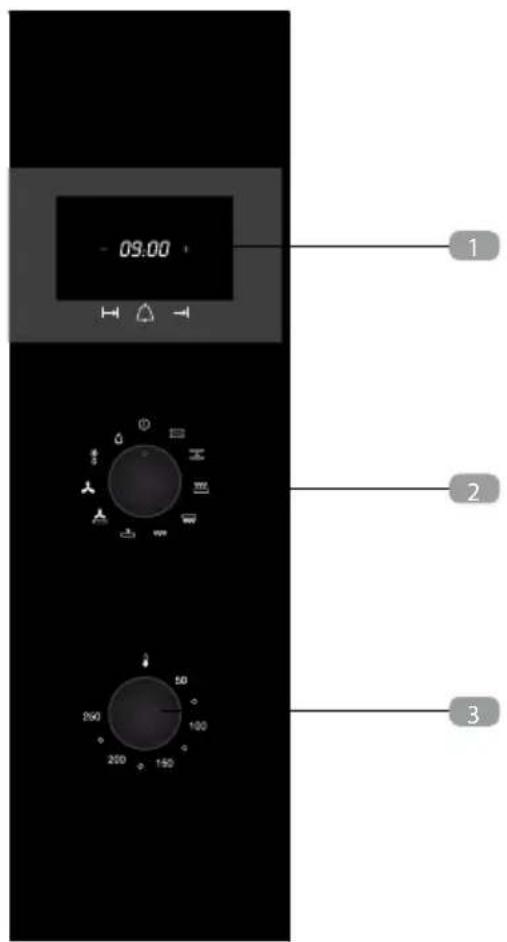

Bedienfeld

- 09:00 1 2 3

1 Elektronische Schaltuhr
2 Funktionswahl
3 Temperaturregler

Funktionswahlschaltersymbole

Modell B9330.0S

In der zu Ihrem Backofen gehörenden Anleitung zum Garen finden Sie eine Beschreibung der einzelnen Funktionen.

Verwendung für Kuchen und Tortenböden, bei denen die Wärmeeinwirkung gleichmäßig sein muß, damit diese gut aufgehen.

NORMAL MIT UMLUFT

Geeignet zum Braten und für Gebäck. Der Lüfter verteilt die Wärme gleichmäßig im Herd.

GRILL UND UNTERHITZE

Besonders geeignet zum Braten. Kann für Stücke mit beliebiger Größe eingesetzt werden.

M AXIGRILL

Grillen auf größerer Oberfläche und mit größerer Leistung als mit dem Grill, hierdurch erfolgt ein schnelleres Bräunen der Speisen.

GRILL

Gratinieren und Anbräunen. Gestattet das Anbräunen der Außenschicht, ohne das Innere der Nahrungsmittel zu beeinflussen. Geeignet für flache Stücke wie Beefsteak, Rippchen, Fisch, Toastbrot.

ACHTUNG

Bei Benutzung der Funktionen Grill oder MaxiGrill muß die Herdtür geschlossen sein.

UNTERHITZE

Es wird nur von der Unterseite Wärme zugeführt. Geeignet zum Anwärmen von Tellern, zum Aufgehen von Teigmassen oder für ähnliche Anwendungen.

PIZZA

Ideal um Pizzas, Torten und aller Art Kuchen zu backen.

TURBO

Der Lüfter verteilt die von einem an der Rückseite des Herds angeordneten Heizwiderstand erzeugte Wärme. Auf Grund der erzeugten gleichmäßigen Temperaturverteilung ist ein Garen in 2 Etagen gleichzeitig möglich.

AUFT AUEN

Dies erfolgt durch ein zweistufiges Heißluftsystem. Stufe LO für Fisch, Gebäck und Brot. Stufe HI (höhere Temperatur im Backofen) für Fleisch allgemein.

ÖKOCLEAN

REINIGUNGSFUNKTION

Nach Durchführung dieses Reinigungsvorgangs können Fett und Schmutzreste, die an den Backöfenwänden verblieben sind, mühelos mit einem feuchten Tuch entfernt werden.

HINWEIS

Die Lampe bleibt während aller Garfunktionen, außer in der Reinigungsfunktion, eingeschaltet.

Bedienung des Backofens

ACHTUNG

Ihre elektronische Uhr verfügt über Touch-Control-Technologie. Zur Bedienung reicht es aus, die Symbole auf dem Glas mit dem Finger zu betätigen.

Die Empfindlichkeit der Touch-Control passt sich fortwährend den Umgebungsbedingungen an. Beim Anschließen des Backofens an das Stromnetz achten Sie bitte darauf, dass die Glasoberfläche der Vorderseite der Bedienelemente sauber und frei von evtl. Hindernissen ist.

Wenn die Uhr beim Berühren des Glases nicht richtig reagiert, muss der Backofen vom Stromnetz getrennt und nach einem kurzen Moment wieder angeschlossen werden. Dadurch haben sich die Bedienfelder automatisch justiert und reagieren wieder auf die Fingerberührung.

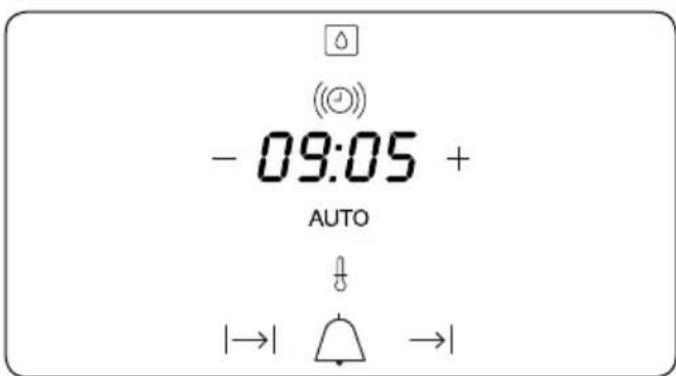

BESCHREIBUNG DER ELEKTRONISCHEN UHR

- 09:05 + AUTO |→| →|

Symbol :⚠ Leuchtet während der Ökoclean Reinigungsfunktion.

Symbol (2): Leuchtet bei der Anwahl der Timer-Funktion der Uhr.

Symbol AUTO: Leuchtet zur Anzeige, dass der Backofen programmiert ist.

Symbol ♂ : Zeigt an, dass der Backofen Wärme an die Speisen überträgt.

+ / - Bedienfelder: Sie ermöglichen die Zeitauswahl.

I→I, ( und Bedienfelder: Sie ermöglichen die Programmierung der Funktionen der elektronischen Uhr.

UHRZEIT EINSTELLEN

- Wenn Sie den Backofen anschließen, zeigt die Uhr blinkend 12:00 an.

- Die Uhrzeit kann durch Betätigen der + oder – Bedienfelder eingestellt werden. Anschließend erklingen zwei aufeinander folgende Pieptöne zur Bestätigung der gewählten Uhrzeit.

- Um die Uhrzeit zu ändern, berühren Sie die Sensoren + und – gleichzeitig. Nun blinkt die aktuelle Uhrzeit auf der Anzeige. Berühren Sie den Sensor + bzw. –, um die Uhrzeit einzustellen. Es ertönen 2 akustische Signale, die die Änderung bestätigen.

HINWEIS

Ihre Uhr ist mit dem Nachtbeleuchtungsmodus ausgestattet. Das bedeutet, dass die Displaybeleuchtung zwischen 00:00 und 06:00 Uhr schwächer ist.

MANUELLE FUNKTIONSWEISE

- Nach Einstellung der Uhrzeit ist Ihr Backofen betriebsbereit. Wählen Sie eine Garfunktion und eine Temperatur.

- Während des Backvorgangs können Sie feststellen, dass das Symbol ♦ leuchtet, um die Wärmeübertragung an das Lebensmittel anzeigen.

- Dieses Symbol schaltet aus, wenn die gewählte Temperatur erreicht ist.

- Drehen Sie die Schalter auf ①, um den Backofen auszuschalten.

ACHTUNG

Nach Beendigung des Garvorgangs werden Sie feststellen, dass die Backofenkühlung weiter läuft. Dabei handelt es sich um einen normalen Vorgang, damit der Backofen schneller gekühlt werden kann.

Funktionen der elektronischen Uhr

Timer: Gibt ein akustisches Signal nach Ablauf der eingestellten Zeit ab. Dabei ist es nicht notwendig, dass der Backofen backt.

Gardauer: Ermöglicht das Garen während der gewählten Zeit. Danach schaltet sich der Backofen automatisch aus.

Garzeit-Ende: Ermöglicht das Garen bis zu einer vorgewählten Zeit. Danach schaltet sich der Backofen automatisch aus.

Gardauer und Garzeit-Ende: Ermöglicht die Einstellung der Dauer und Endzeit der Garung. Mit dieser Funktion schaltet der Backofen automatisch ein, um während der vorgewählten Zeit (Dauer) zu garen und schaltet automatisch beim Erreichen der eingestellten Zeit (Garzeit-Ende) ab.

Kindersicherung: Diese Funktion sperrt die elektronische Uhr und verhindert somit deren Betätigung durch Kleinkinder.

ÖKOCLEA N Reinigungsfunktion: Hilfe zur Ausführung der Backofenreinigung.

TIMER-PROGRAMMIERUNG

1. Drücken Sie das Bedienfeld ^(()) mit dem Finger, bis Symbol ^(()) auf der Anzeige blinkt. Außerdem wird 00:00 dargestellt.
2. Wählen Sie die Zeitdauer, nach deren Ablauf die Uhr erklingen soll, indem Sie die + oder - Bedienfelder drücken.
3. Anschließend erklingen 2 aufeinanderfolgende Pieptöne als Bestätigung. Der Countdown beginnt ab der gewählten Zeit und das Symbol (①) blinkt langsam.
4. Nach Ablauf der eingestellten Zeit erklingt ein akustisches Signal und das Symbol (©) blinkt schnell.
5. Betätigen Sie ein beliebiges Bedienfeld, um das akustische Signal abzustellen. Das Symbol (©) erlischt.

Wenn Sie anschließend die Uhrzeit des Timers ändern wollen, müssen Sie nur das Bedienfeld (1) mit dem Finger berühren und anschließend die + oder – Bedienfelder betätigen. Anschließend erklingen 2 aufeinanderfolgende Pieptöne zur Bestätigung der Änderung. Der Countdown wird ab der angewählten Zeit dargestellt und das (2) Symbol blinkt langsam.

HINWEIS

Bei der Timer-Funktion kann die aktuelle Uhrzeit nicht auf der Anzeige dargestellt werden.

PROGRAMMIERUNG DER GARDAUER

1. Drücken Sie mit dem Finger so lange auf das Bedienfeld, bis das AUTO-Symbol anfängt, zu blinken und 00:00 auf der Anzeige erscheint.
2. Wählen Sie die Dauer, indem Sie die + oder – Bedienfelder betätigen.
3. Danach sind 2 aufeinanderfolgende Pieptöne zu hören. Das AUTO-Symbol blinkt und die verbleibende Zeit wird auf der Anzeige bis zum automatischen Abschalten des Backofens dargestellt.
4. Wählen Sie eine Funktion und eine Gartemperatur.
5. Wenn die Garzeit abgelaufen ist, schaltet der Backofen ab. Es erklingt ein akustisches Signal und das AUTO-Symbol blinkt schnell.
6. Betätigen Sie ein beliebiges Bedienfeld, um das akustische Signal abzustellen und das AUTO-Symbol auszuschalten. Der Backofen schaltet wieder ein.
7. Stellen Sie die Schalter auf, um den Backofen auszuschalten.

Sie können die restliche Garzeit jederzeit ändern, indem Sie das Bedienfeld betätigen, bis das AUTO-Symbol schnell blinkt. Betätigen Sie anschließend die + oder – Bedienfelder, um die Zeit zu ändern.

HINWEIS

Bei der Gardauerfunktion kann die aktuelle Uhrzeit nicht auf der Anzeige dargestellt werden.

PROGRAMMIERUNG DER ENDZEIT DES GARENS

1. Drücken Sie mit dem Finger so lange auf das Bedienfeld →I, bis das AUTO-Symbol zu blinken anfängt.
2. Wählen Sie die Uhrzeit für das Ende der Garzeit, indem Sie die + oder – Bedienfelder betätigen.
3. Danach sind 2 aufeinanderfolgende Pieptöne zu hören. Die aktuelle Uhrzeit wird auf der Anzeige dargestellt und das AUTO-Symbol blinkt langsam, um anzuzeigen, dass der Backofen automatisch ausschaltet.
4. Wählen Sie eine Funktion und eine Gartemperatur.
5. Wird die eingestellte Abschlussuhrzeit erreicht, schaltet der Backofen aus. Es erklingt ein akustisches Signal und das AUTO-Symbol blinkt schnell.
6. Betätigen Sie ein beliebiges Bedienfeld, um das akustische Signal abzustellen und das AUTO-Symbol auszuschalten. Der Backofen schaltet wieder ein.
7. Stellen Sie die Schalter auf ①, um den Backofen auszuschalten.

Sie können die Endzeit des Garens jederzeit ändern, indem Sie das Bedienfeld →1 betätigen, bis das AUTO-Symbol schnell blinkt und die Uhrzeit der Beendigung auf der Anzeige erscheint. Betätigen Sie anschließend die + oder – Bedienfelder, um die Zeit zu ändern.

PROGRAMMIERUNG DER DAUER UND DES ENDES DER GARZEIT

1. Drücken Sie mit dem Finger so lange auf das Bedienfeld I, bis das AUTO-Symbol anfängt, zu blinken und 00:00 auf der Anzeige erscheint.

2. Wählen Sie die Gardauer, indem Sie die + oder – Bedienfelder betätigen.

3. Danach hören Sie 2 aufeinander folgende Pieptöne. Die Restgarzeit wird auf der Anzeige dargestellt und das AUTO-Symbol blinkt langsam.
4. Drücken Sie so lange auf das Bedienfeld →, bis das AUTO-Symbol schnell zu blinken beginnt. Auf der Anzeige werden die aktuelle Uhrzeit und die eingestellte Gardauer dargestellt.
5. Wählen Sie die Uhrzeit für das Ende der Garzeit, indem Sie die + oder – Bedienfelder betätigen.
6. Danach sind 2 aufeinanderfolgende Pieptöne zu hören. Die aktuelle Uhrzeit wird auf der Anzeige dargestellt.
7. Wählen Sie eine Funktion und eine Gartemperatur.
8. Der Backofen bleibt ausgeschaltet und das AUTO-Symbol leuchtet. Der Backofen ist nun programmiert.
9. Wenn die eingestellte Uhrzeit des Garbeginns erreicht ist, schaltet der Backofen ein und führt den Garvorgang während der vorgewählten Zeit durch.
10. Während des Garens wird die restliche Garzeit angezeigt und das AUTO-Symbol blinkt langsam.
11. Wird die eingestellte Abschlussuhrzeit erreicht, schaltet der Backofen aus. Es erklingt ein akustisches Signal und das AU-TO-Symbol blinkt schnell.
12. Betätigen Sie ein beliebiges Bedienfeld, um das akustische Signal abzustellen und das AUTO-Symbol auszuschalten. Der Backofen schaltet sich wieder ein.
13. Stellen Sie die Schalter auf Ⓐ, um den Backofen auszuschalten.

Um bei eingeschaltetem Backofen die verbleibende Garzeit zu ändern, berühren Sie den Sensor solange bis das Symbol AUTO schnell zu blinken beginnt. Berühren Sie anschließend den Sensor + bzw. –, um die Zeit zu ändern.

Diese Funktion kann jederzeit während des Backofeneinsatzes gewählt werden.

Um die Funktion zu aktivieren, berühren Sie die Sensoren + und – gleichzeitig, bis 1 akustisches Signal ertönt und das Wort SAFE auf der Anzeige erscheint. Die Uhr ist nun blockiert.

Ist der Backofen ausgeschaltet und die Kindersicherung aktiviert, lässt sich der Backofen auch nach Auswahl einer Garfunktion nicht einschalten.

Wird die Kindersicherung während des Backofenbetriebs aktiviert, wird nur die Änderung der elektronischen Uhr blockiert.

Bei eingeschalteter Kindersicherung erscheint bei Betätigung einer beliebigen Uhrtaste SAFE auf der Anzeige. Die Uhr ist blockiert.

Um die Funktion zu deaktivieren, berühren Sie die Sensoren + und – gleichzeitig, bis 1 akustisches Signal ertönt.

ACHTUNG

Im Fall eines Stromausfalls wird die gesamte Programmierung Ihrer elektronischen Uhr gelöscht. Auf der Uhr erscheint die blinkende Anzeige 12:00. Sie müssen die Uhr wieder einstellen und erneut programmieren.

Ökoclean Reinigungsfunktion

Mit dieser Funktion wird anhand der gemeinsamen Wirkung des Wasserdampfs und der ausgezeichneten Eigenschaften des neuen Ökoclean Emaille erreicht, dass Fett und Schmutzreste, die an den Backofenwänden haften geblieben sind, mühelos entfernt werden können.

Dank der neuen Ökoclean-Technologie muss der Backofen mit keinem Fettlöser nachgereinigt werden. Beim Entfernen der Wasser- und Schmutzreste wird das Fett von den Backöfenwänden gereinigt.

BACKOFENREINIGUNGSZYKLUS DURCHFÜHREN

Führen Sie den Reinigungszyklus aus, wenn der Ofen kalt ist. Wenn der Ofen dabei zu heiß ist, kann das Ergebnis beeinträchtigt werden.

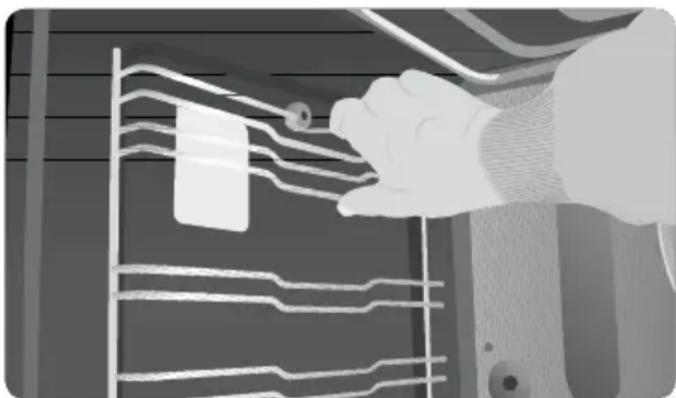

1. Entnehmen Sie vorher die Bleche und alle Zubehörteile, inkl. Blechhalter oder ausziehbare Führungen, aus dem Backofeninneren.

Reinigen Sie Backofen und Blech nicht gleichzeitig mit der Ökoclean Funktion, da dabei keine guten Ergebnisse erzielt werden. Für die Blechreinigung müssen Sie die u. a. Anweisungen befolgen.

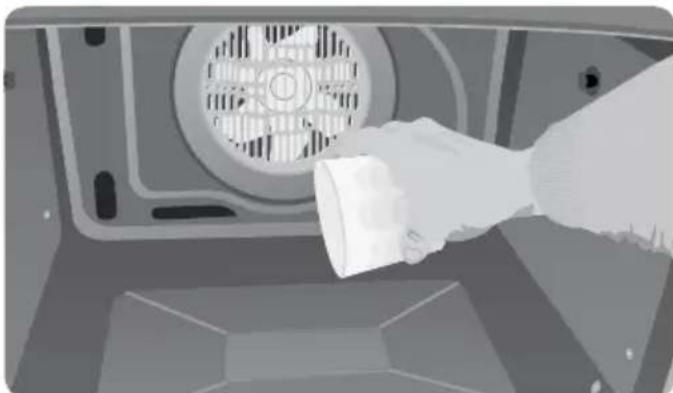

1. Gießen Sie bei kaltem Backofen 300 ml Wasser langsam auf die Unterseite der Backofenvertiefung.

1. Drehen Sie den Funktionswahlknopf auf Stellung ☐.

2. Im Anschluss erklingt ein akustisches Signal zur Bestätigung, dass die Ökoclean Funktion eingeschaltet wurde. Das Symbol blinkt langsam und auf der Anzeige wird die Restzeit dargestellt, die bis zum Abschluss der Funktion verbleibt.

WICHTIG

Die Dauer dieser Funktion kann nicht geändert werden. Um sie vorzeitig abzuschließen, müssen Sie den Funktionswahlknopf auf Ⓐ stellen.

1. Sobald die Abschlussuhrzeit erreicht ist, schaltet der Backofen aus. Es erklingt ein akustisches Signal und das Symbol blinkt schnell.

2. Betätigen Sie ein beliebiges Bedienfeld, um das akustische Signal abzustellen und das Symbol auszuschalten.

3. Stellen Sie den Funktionswahlknopf auf ①.

4. Der Backofen ist nun bereit, damit die Schmutzreste mit einem feuchten Tuch, wie auch das im Inneren verbliebene Wasser, entfernt werden können.

WICHTIG :

Öffnen Sie die Ofentür nicht, bis der Reinigungszyklus beendet ist. Die Abkühlfase ist für dessen korrektes Funktionieren notwendig.

Der Reinigungszyklus wird bei niedriger Temperatur durchgeführt. Wenn er beendet ist, können Sie die Schmutzreste im Inneren mit einem feuchten Tuch entfernen, ohne dass die Gefahr von Verbrennungen besteht. Allerdings kann die Abkühlzeit je nach Außentemperatur verschieden sein. Versichern Sie sich, dass die Innenflächen des Ofens die richtige Temperatur haben, bevor Sie sie berühren.

R EINIGUNGSZY KLU S FÜR D AS BL ECH AUSFÜ HREN

Die ausgezeichneten Ökoclean Emaille-Eigenschaften ermöglichen es, dass Essensreste problemlos von den Blechen entfernt werden können. Sollten die Reste aufgrund der Gareigenschaften nach einer normalen Reinigung weiter bestehen, ist wie folgt vorzugehen:

1. Das zu reinigende Blech auf mittlere Höhe der Blechhalterung stellen.

2. Bei kaltem Ofen langsam 300 ml Wasser auf das Blech gießen.

3. Ökoclean Reinigungsfunktion anwählen.

WICHTIG:

Die Ökoclean-Emailierung ist für die Reinigung durch den in den Ofen eingebauten automatischen Reinigungszyklus entwickelt. Andere Reinigungsmethoden können die Emailierung beschädigen. Besonders der Gebrauch von Antikalk-Produkten kann die Eigenschaften der Emailierung schwer schädigen.

Der Gebrauch von Backofensprays im Allgemeinen und die Reinigung der Bleche mit Ökoclean Emailierung in Geschirrspülern wird nicht empfohlen und kann zu Beschädigungen führen. Wenn eine gründliche Reinigung erforderlich ist, benutzen Sie milde Reinigungsmittel.

Manche Lebensmittel wie Tomaten, Essig, Braten mit grobem Salz ... können zu einem veränderten Aussehen der Emailung führen. Das ist normal.
