88050 - USB-Dockingstation DeLOCK - Kostenlose Bedienungsanleitung

Produkttyp	USB-C Dockingstation
Marke	DeLOCK
Modell	88050
Abmessungen (L x B x H)	304 x 76 x 19 mm
Stromversorgung	Eingang: 100-240 V AC, 50/60 Hz, 3 A; Ausgang: 20 V DC, 6 A, 120 W (Netzteil enthalten)
USB PD Ladeleistung	Bis zu 80 W für den Host
Maximale Videoauflösung	4K UHD (3840 x 2160) an jedem Ausgang
Anzahl Videoausgänge	3 (1x DisplayPort, 2x HDMI): 1 im DP-Alt-Modus, 2 über DisplayLink
USB-Anschlüsse	4x USB 5 Gbit/s Typ-A, 1x USB 5 Gbit/s Typ-C, 1x USB Typ-A Laden 5 V / 2,4 A (BC1.2)
Audioanschluss	3,5 mm Klinkenstecker 4-polig
Netzwerk	Gigabit Ethernet RJ45 (10/100/1000 Mbit/s)
Kartenleser	SD und microSD (gleichzeitige Nutzung möglich)
Kensington-Schloss	Ja
LED-Anzeige	Blau (Gerät ausgeschaltet), Lila (Gerät eingeschaltet)
Ein-/Ausschalter	Ja
Farbe	Schwarz
Kompatible Betriebssysteme	Windows 10/11, Mac OS 12.4 oder neuer
Packungsinhalt	Dockingstation, USB-C-Kabel Stecker/Stecker (1 m), Netzteil (Kabel 1,2 m), Netzkabel (1,2 m), Bedienungsanleitung
Pflege und Reinigung	Mit einem trockenen Tuch reinigen, Feuchtigkeit und direkte Sonneneinstrahlung vermeiden
Sicherheit	Kensington-Schloss zum Diebstahlschutz verwenden; nicht Wasser aussetzen

Häufig gestellte Fragen - 88050 DeLOCK

Welche Betriebssysteme sind mit der DeLOCK 88050 Dockingstation kompatibel?

Die Dockingstation ist mit Windows 10 und 11 sowie Mac OS 12.4 oder neuer kompatibel. Ein neueres Betriebssystem kann ebenfalls funktionieren, jedoch ohne Gewähr.

Kann ich mit dieser Dockingstation drei Monitore gleichzeitig verwenden?

Ja, Sie können drei Monitore gleichzeitig anschließen. Ein Monitor nutzt den DisplayPort Alternate Mode (DP-Alt-Modus) und die anderen beiden die DisplayLink-Technologie. Die maximale Auflösung beträgt 4K an jedem Ausgang.

Wie hoch ist die Ladeleistung für meinen Laptop?

Die Dockingstation unterstützt USB Power Delivery 3.0 und kann Ihren Host-Computer mit bis zu 80 Watt über das USB-C-Kabel laden, sofern das Netzteil (120 W) angeschlossen ist.

Wie installiere ich die DisplayLink-Treiber?

Laden Sie den Treiber von der DeLOCK-Produktseite herunter: https://www.delock.com/produkte/G_88050/treiber.html. Starten Sie die Installation, befolgen Sie die Anweisungen und starten Sie dann den Computer neu. Schließen Sie anschließend die Dockingstation an.

Kann ich die Dockingstation mit einem MacBook verwenden?

Ja, vorausgesetzt, Ihr MacBook verfügt über einen USB-C-Anschluss mit DisplayPort Alternate Mode oder Thunderbolt 3/4. Das Betriebssystem muss Mac OS 12.4 oder neuer sein. Für DisplayLink-Funktionen müssen Sie möglicherweise den DisplayLink-Agenten in den Sicherheits- und Datenschutzeinstellungen zulassen.

Wie schließe ich ein Audiogerät an?

Schließen Sie Ihre Kopfhörer oder Lautsprecher an die 3,5-mm-Klinkenbuchse (4-polig) an der Station an. Sobald ein Audiogerät angeschlossen ist, wird der Ton ausschließlich auf diesen Ausgang umgeleitet, und die Videoausgänge (HDMI/DisplayPort) übertragen kein Audio mehr.

Unterstützt die Dockingstation SD- und microSD-Karten gleichzeitig?

Ja, die Station verfügt über zwei separate Kartenleser (einen für SD und einen für microSD). Sie können beide gleichzeitig zum Übertragen von Dateien verwenden.

Was tun, wenn mein externer Bildschirm nicht angezeigt wird?

Überprüfen Sie zunächst, ob der DisplayLink-Treiber installiert ist. Unter Windows klicken Sie mit der rechten Maustaste auf den Desktop und wählen Sie 'Anzeigeeinstellungen', um die Bildschirme zu konfigurieren. Auf dem Mac gehen Sie zu Systemeinstellungen > Bildschirme. Stellen Sie sicher, dass das Videokabel richtig eingesteckt ist und der Bildschirm eingeschaltet ist. Wenn das Problem weiterhin besteht, versuchen Sie, den Computer neu zu starten.

Wie verwende ich den USB-Typ-A-Ladeanschluss?

Der mit 'BC1.2' (Batterieladung) gekennzeichnete USB-Typ-A-Anschluss liefert 5 V / 2,4 A zum Aufladen mobiler Geräte. Schließen Sie einfach Ihr Ladekabel an diesen Anschluss an; das Laden ist auch aktiv, wenn der Host-Computer im Ruhezustand ist.

Ist die Dockingstation diebstahlsicher?

Ja, die Station verfügt über ein Kensington-Schloss (Sicherheitsschlitz). Sie können ein kompatibles Kensington-Sicherheitskabel daran befestigen, um es an einem Schreibtisch oder einem festen Gegenstand zu sichern.

BEDIENUNGSANLEITUNG 88050 DeLOCK

Host ohne DP Alt Mode:

	HDMI 1(DP Alt mode)	HDMI 2(DisplayLink®)	DisplayPort(DisplayLink®)
Single Display - 4K / 60 Hz -
		-- 4K / 60 Hz
Dual Display - 4K / 60 Hz 4K / 60 Hz

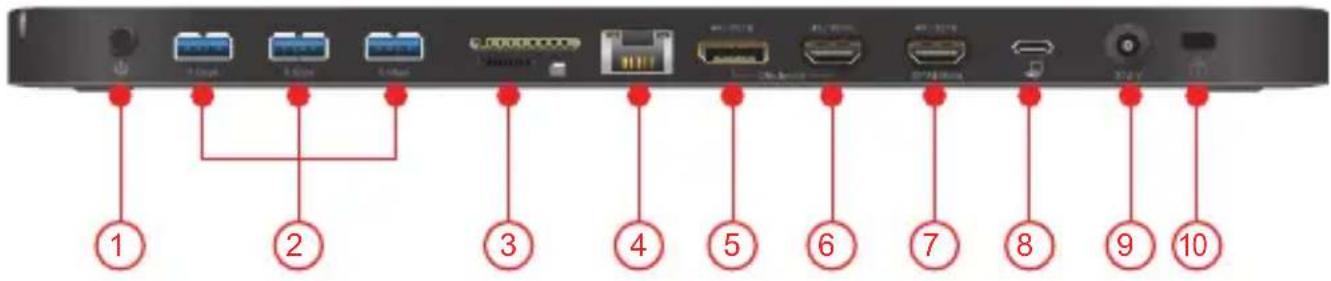

Layout

Diese Dockingstation von Delock kann an einen Computer mit USB-C™ DP Alt Mode, Thunderbolt™ 3 oder Thunderbolt™ 4 Port angeschlossen werden und stellt eine Vielzahl von Schnittstellen zur Verfügung. An den Monitorausgängen können gleichzeitig drei Monitore betrieben werden. Fünf integrierte USB 5 Gbps Ports ermöglichen die Verwendung von Peripheriegeräten und ein weiterer USB Port kann zum Aufladen von Mobilgeräten verwendet werden. Anschlüsse für ein Headset, ein Gigabit Netzwerk Anschluss, sowie ein Kartenleser für SD und Micro SD Speicherkarten vervollständigen die Ausstattung. An der Kensington Buchse kann ein Sicherungskabel angebracht werden, um die Dockingstation vor Diebstahl zu schützen.

Triple Display 4K UHD Auflösung

Bei der Nutzung der drei Videoausgänge gleichzeitig, wird ein Monitor über den DisplayPort Alternate Mode betrieben, die beiden anderen über DisplayLink®. Die Delock Dockingstation kann auch an Geräten ohne USB Type-C™ Buchse mit DP Alt Mode Unterstützung betrieben werden, eine Videoausgabe erfolgt dabei auf maximal zwei Monitoren.

Eine maximale Auflösung von 4K an allen Ports kann gewährleistet werden, unabhängig vom Betriebssystem. Aufgrund des DisplayLink® Grafik Chipsatzes ist es möglich, gespiegelte und erweiterte Bildschirmfunktionen unter Windows und Mac OS Betriebssystemen zu nutzen.

USB Power Delivery (USB PD 3.0) Unterstützung bis zu 80 Watt

Über das an die Dockingstation angeschlossene Netzteil wird das Host Gerät während des Betriebs mit bis zu 80 Watt aufgeladen.

Nutzung unter dem Notebook

Aufgrund der länglichen, schmalen Form ist die Dockingstation perfekt geeignet, um unter dem Notebook, wie z. B. dem MacBook, betrieben zu werden. Dabei dient die Erhöhung des Notebooks dem besseren Komfort beim Arbeiten, sowie zur besseren Kühlung des Notebooks.

Spezifikation

- Anschlüsse:

1 x USB Type-C™ Buchse
1 x DisplayPort Buchse (DisplayLink®)
1 x HDMI Buchse (DisplayLink®)
1 x HDMI Buchse (DP Alt Mode)
4 x USB 5 Gbps Typ-A Buchse

1 x USB 5 Gbps USB Type-C™ Buchse
1 x USB Typ-A Buchse 5 V / 2,4 A - Battery Charging Spezifikation BC1.2
1 x Headset 3,5 mm 4 Pin Klinkenbuchse
1 x Gigabit LAN 10/100/1000 Mbps RJ45 Buchse
1 x SD Slot
1 x Micro SD Slot
1 x DC 20 V Stromanschluss
- Übertragung von Audio- und Videosignalen
- Funktionen: Spiegeln oder Erweitern
- Es können zwei Speicherkarten gleichzeitig betrieben werden
- Eingangsleistung: 120 W, 40 W werden für die Dockingstation verwendet
• Ausgangsleistung für Host: max. 80 W
- 1 x LED Anzeige
• 1 x Ein-/ Ausschalter
- Farbe: schwarz
- Sicherungsbuchse (Kensington Lock) für Sicherungskabel
• Maße (LxBxH): ca. 304 x 76 x 19 mm

Netzteilspezifikation

• Steckernetzteil
• Eingang: AC 100 \~ 240 V / 50 \~ 60 Hz / 3,0 A
  • Ausgang: 20 V / 6,0 A / 120 W
• Masse außen, Plus innen
• Maße: innen: ø ca. 3,0 mm außen: ø ca. 4,5 mm Länge: ca. 10,0 mm

Systemvoraussetzungen

• Mac OS 12.4 oder höher
- Windows 10/10-64/11
- Eine freie USB Type-C™ Buchse (DisplayLink®) oder
- Gerät mit einem freien USB Type-C™ Port und DisplayPort Alternate Mode oder mit einem freien Thunderbolt™ 3 oder Thunderbolt™ 4 Port

Packungsinhalt

• USB Dockingstation
• Kabel USB-C™ Stecker zu USB-C™ Stecker, Länge ca. 1 m
• Netzteil, Kabellänge ca. 1,2 m
• Netzkabel, Länge ca. 1,2 m
  • Bedienungsanleitung

Sicherheitshinweise

• Produkt vor Feuchtigkeit schützen
• Produkt vor direkter Sonneneinstrahlung schützen

Treiberinstallation

1. Schalten Sie den Computer ein.
2. Schließen Sie das Netzteil an die DC Buchse an.
3. Schließen Sie die Dockingstation an Ihren freien USB Port des Computers an.
4. Schalten Sie die Dockingstation ein.
5. Laden Sie den Treiber von der Produktseite herunter: https://www.delock.de/produkte/G_88050/treiber.html.
6. Folgen Sie nun den Anweisungen der Treiberinstallation.
7. Der Treiber wird nun installiert.
8. Klicken Sie auf "Fertig stellen".
9. Danach fragt der Rechner nach Neustart. Klicken Sie auf "Ja", um den Rechner neu zu starten.
10. Nach dem Neustart können Sie das Gerät verwenden.

Konfiguration

1. Netzwerkanschluss: Unterstützt 10/100/1000 Mbps und kann sofort verwendet werden.
2. USB Ports: An diese 5 Ports können Sie sofort USB Geräte anschließen.
3. Audio Ports: An die Audio Ports können Sie nun Ihr Headset und Ihren Lautsprecher anschließen.

Hinweis

Sobald ein Audiogerät an die Klinkenbuchse angeschlossen wird, erfolgt die Ausgabe ausschließlich darüber. Eine Ausgabe über die Videoausgänge ist dann nicht möglich.

1. Video Ports: Sie können Ihre zusätzlichen Monitore auf Spiegeln oder Erweitern einstellen.

Um die Einstellungen zu ändern gehen Sie wie folgt vor:

Windows: Klicken Sie mit der rechten Maustaste auf Ihren Desktop und klicken Sie auf "Anzeigeeinstellungen".

Anschließend können Sie die Grafikeinstellungen vornehmen.

Mac: Öffnen Sie die Systemeinstellungen > Monitore.

Es kann vorkommen, dass die Sicherheitseinstellungen geändert werden müssen. Dazu gehen Sie zu Systemeinstellungen > Sicherheit > Bildschirmaufnahme > Datenschutz und setzten den Haken bei "DisplayLinkUserAgent".

Hinweis

Bei der Nutzung der drei Videoausgänge gleichzeitig, wird ein Monitor über den DisplayPort Alternate Mode betrieben, die beiden anderen über DisplayLink®. Die Delock Dockingstation kann auch an Geräten ohne USB Type-C™ Buchse mit DP Alt Mode Unterstützung betrieben werden, eine Videoausgabe erfolgt dabei auf maximal zwei Monitoren.

1. Setzen Sie eine SD Karte in den Kartenleser ein.
2. Setzen Sie eine Micro SD Karte in den Kartenleser ein.
3. Sicherung

An der Kensington Buchse kann ein Sicherungskabel angebracht werden, um die Dockingstation vor Diebstahl zu schützen.

1. USB Typ-A Ladebuchse

An diesem Anschluss können Geräte mit bis zu 5 V / 2,4 A geladen werden.

1. LED Anzeige

Gerät ausgeschaltet: Die LED leuchtet blau.

Gerät eingeschaltet: Die LED leuchtet lila.

Support Delock

Bei weitergehenden Supportanfragen wenden Sie sich bitte an [e-mail]

Aktuelle Produktinformationen finden Sie auf unserer Homepage: www.delock.de

Schlussbestimmung

Die in diesem Handbuch enthaltenen Angaben und Daten können ohne vorherige Ankündigung geändert werden. Irrtümer und Druckfehler vorbehalten.

Copyright

Ohne ausdrückliche schriftliche Erlaubnis von Delock darf kein Teil dieser Bedienungsanleitung für irgendwelche Zwecke vervielfältigt oder übertragen werden, unabhängig davon, auf welche Art und Weise oder mit welchen Mitteln, elektronisch oder mechanisch, dies geschieht.
