BEDIENUNGSANLEITUNG PVD630C CANDY

PROBLEMES ET SOLUTIONS

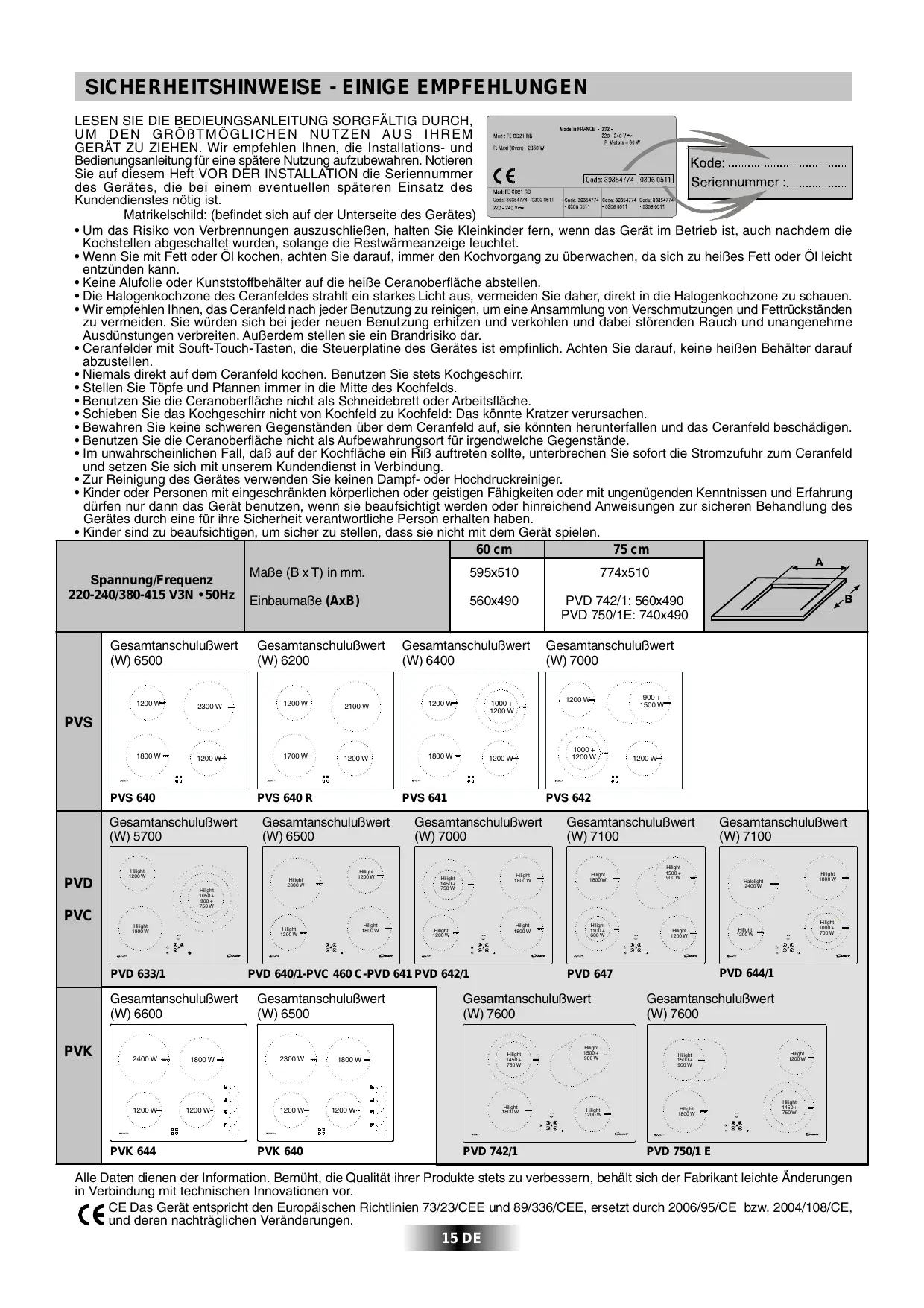

SICHERHEITSHINWEISE - EINIGE EMPFEHLUNGEN

LESEN SIE DIE BEDIEUNGSANLEITUNG SORGFÄLTIG DURCH, UM DEN GRÖßTMÖGLICHEN NUTZEN AUS IHREM GERÄT ZU ZIEHEN. Wir empfehlen Ihnen, die Installations- und Bedienungsanleitung für eine spätere Nutzung aufzubewahren. Notieren Sie auf diesem Heft VOR DER INSTALLATION die Seriennummer des Gerätes, die bei einem eventuellen späteren Einsatz des Kundendienstes nötig ist. Matrikelschild: (befindet sich auf der Unterseite des Gerätes)

• Um das Risiko von Verbrennungen auszuschließen, halten Sie Kleinkinder fern, wenn das Gerät im Betrieb ist, auch nachdem die Kochstellen abgeschaltet wurden, solange die Restwärmeanzeige leuchtet.
• Wenn Sie mit Fett oder Öl kochen, achten Sie darauf, immer den Kochvorgang zu überwachen, da sich zu heißes Fett oder Öl leicht entzünden kann.
• Keine Alufolie oder Kunststoffbehälter auf die heiße Ceranoberfläche abstellen.
• Die Halogenkochzone des Ceranfeldes strahlt ein starkes Licht aus, vermeiden Sie daher, direkt in die Halogenkochzone zu schauen.
• Wir empfehlen Ihnen, das Ceranfeld nach jeder Benutzung zu reinigen, um eine Ansammlung von Verschmutzungen und Fettrückständen zu vermeiden. Sie würden sich bei jeder neuen Benutzung erhitzen und verkohlen und dabei störenden Rauch und unangenehme Ausdünstungen verbreiten. Außerdem stellen sie ein Brandrisiko dar.
• Ceranfelder mit Souft-Touch-Tasten, die Steuerplatine des Gerätes ist empfinlich. Achten Sie darauf, keine heißen Behälter darauf abzustellen.
• Niemals direkt auf dem Ceranfeld kochen. Benutzen Sie stets Kochgeschirr.
• Stellen Sie Töpfe und Pfannen immer in die Mitte des Kochfelds.
• Benutzen Sie die Ceranoberfläche nicht als Schneidebrett oder Arbeitsfläche.
• Schieben Sie das Kochgeschirr nicht von Kochfeld zu Kochfeld: Das könnte Kratzer verursachen.
• Bewahren Sie keine schweren Gegenständen über dem Ceranfeld auf, sie könnten herunterfallen und das Ceranfeld beschädigen.
• Benutzen Sie die Ceranoberfläche nicht als Aufbewahrungsort für irgendwelche Gegenstände.
• Im unwahrscheinlichen Fall, daß auf der Kochfläche ein Riß auftreten sollte, unterbrechen Sie sofort die Stromzufuhr zum Ceranfeld und setzen Sie sich mit unserem Kundendienst in Verbindung.
• Zur Reinigung des Gerätes verwenden Sie keinen Dampf- oder Hochdruckreiniger.
• Kinder oder Personen mit eingeschränkten körperlichen oder geistigen Fähigkeiten oder mit ungenügenden Kenntnissen und Erfahrung dürfen nur dann das Gerät benutzen, wenn sie beaufsichtigt werden oder hinreichend Anweisungen zur sicheren Behandlung des Gerätes durch eine für ihre Sicherheit verantwortliche Person erhalten haben.
• Kinder sind zu beaufsichtigen, um sicher zu stellen, dass sie nicht mit dem Gerät spielen. 60 cm 75 cm Spannung/Frequenz 220-240/380-415 V3N • 50Hz Gesamtanschulußwert (W) 6500 Maße (B x T) in mm. 595x510 774x510 Einbaumaße (AxB) 560x490 PVD 742/1: 560x490 PVD 750/1E: 740x490 Gesamtanschulußwert (W) 6200 Gesamtanschulußwert (W) 6400 1200 W 2300 W 1200 W 2100 W 1200 W 1000 + 1200 W 1800 W 1200 W 1700 W 1200 W 1800 W 1200 W Gesamtanschulußwert (W) 7000 900 + 1500 W 1200 W PVS PVS 640 PVS 640 R Gesamtanschulußwert (W) 5700 PVD Hilight 1200 W PVS 641 Gesamtanschulußwert (W) 6500 Hilight 1200 W Hilight 2300 W Hilight 1050 + 900 + 750 W PVC Hilight 1800 W 2400 W 1200 W PVK 644 1800 W 1200 W Gesamtanschulußwert (W) 6500 2300 W 1200 W PVK 640 1200 W PVS 642 Gesamtanschulußwert (W) 7000 Hilight 1450 + 750 W Hilight 1200 W Gesamtanschulußwert (W) 7100 Hilight 1800 W Hilight 1800 W Hilight 1800 W Hilight 1100 + 600 W

PVD 640/1-PVC 460 C-PVD 641 PVD 642/1

Gesamtanschulußwert (W) 6600 PVK Hilight 1800 W Hilight 1200 W PVD 633/1 1000 + 1200 W Hilight 1450 + 750 W Hilight 1800 W 1200 W Hilight 1200 W PVD 742/1 Hilight 1500 + 900 W Hilight 1200 W Hilight 1800 W Halolight 2400 W Hilight 1000 + 700 W Hilight 1200 W PVD 644/1 PVD 647 Gesamtanschulußwert (W) 7600 1800 W Hilight 1500 + 900 W Gesamtanschulußwert (W) 7100 Gesamtanschulußwert (W) 7600 Hilight 1500 + 900 W Hilight 1800 W Hilight 1200 W Hilight 1450 + 750 W PVD 750/1 E Alle Daten dienen der Information. Bemüht, die Qualität ihrer Produkte stets zu verbessern, behält sich der Fabrikant leichte Änderungen in Verbindung mit technischen Innovationen vor. CE Das Gerät entspricht den Europäischen Richtlinien 73/23/CEE und 89/336/CEE, ersetzt durch 2006/95/CE bzw. 2004/108/CE, und deren nachträglichen Veränderungen. 15 DE INSTALLATION Der Einbau und die Installation eines Elektrogerätes sind Arbeiten, die mit besonderer Sorgfalt durchgeführt werden müssen. Eine nicht fachgerechte Installation kann die Sicherheit des Gerätes beeinträchtigen und die Unversehrtheit des Benutzers gefährden. Es ist daher zwingend notwendig, die Installationsarbeiten einem qualifizierten Fachmann zu überlassen, der sie nach allen Regeln der Kunst und gemäß den geltenden Normen durchführen kann. Sollte der Endverbraucher trotz dieser dringenden Empfehlung die Installation selber vornehmen, lehnt der Fabrikant jede Verantwortung für technische Defekte am Gerät oder für eventuell resultierende Schäden an Personen oder Sachen ab. EINBAU Das Möbel oder die Arbeitsplatte, in die das Ceranfeld eingebaut werden soll, so wie die Wände der angrenzenden Möbel, aus hitz eb estä nd ige m M ate rial b es tehe n. Ins bes on de re bei Schränken aus Furnierholz müssen die verwendeten Klebstoffe hitzebeständig sein, um Verformungen und Entleimungen zu vermeiden. Installation:

• Mit dem Ceranfeld wird einen Dichtungsstreifen mitgeliefert. Gehen Sie wie folgt vor: - Drehen Sie das Gerät mit dem Glas nach unten um. Schützen Sie dabei die Glasoberfläche. - Kleben Sie den Dichtungsstreifen rund um das Gerät. - Achten Sie auf einen einwandfreien Sitz des Dichtungsstreifens, um das Durchsickerm von Feuchtigkeit in das untenstehende Möbel zu verhindern

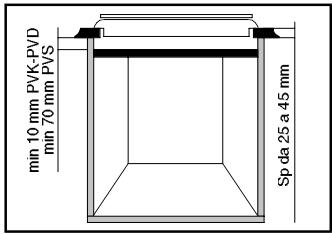

• Der Abstand des Gerätes zu den angrenzenden Wänden muß mindestens 5 cm betragen.
• Falls das Gerät so eingebaut wird, daß unterhalb des Ceranfeldes ein zugängliches Möbelteil vorgesehen ist, muß unterhalb des Gerätegehäuses eine Zwischenplatte eingebaut werden, um das Risiko einer Verbrennung bzw. einer Beschädigung auszuschließen. Diese muß einen Abstand von mindestens 1 cm (7cm x PVS) vom Geräteboden haben. Gerätegehäuse Dichtungsstreifen min 15 cm min 5,5 cm 50 mm Der Einbau in Kombination mit einem Backofen ohne Abkühlventilat or ist nicht gestattet. 10 mm mini Öffnung 500 X 50 ACHTUNG: Falls das Netzkabel ausgetauscht werden sollte, achten Sie beim Anschluss der einzelnen Kabel unbedingt auf die folgende Farbenbelegung: BLAU - NULLLEITER (N) BRAUN - PHASE (L) GELB-GRÜN - ERDE ( )

• Ceranfelder “PVK” Das Gerät wird ohne Versorgungskabel geliefert, ist dafür jedoch mit einem Klemmenbrett ausgestattet, das es Ihnen ermöglicht, die richtige Verbindung für die jeweilige Netzspannung zu wählen.

• Anschluss an die Klemmen vom Klemmenbrett: Um den Anschluss vorzunehmen, folgen Sie bitte den nachstehenden Anweisungen:
• Bevor Sie die Verbindung herstellen, stellen Sie sicher, dass das Gerät durch eine geeignete Sicherung geschützt ist, siehe Tabelle, und mit Kabeln mit ausreichendem Querschnitt ausgestattet ist, um eine normale Versorgung des Gerätes selber zu gewährleisten.
• Wählen Sie das Versorgungskabel gemäß der Hinweise in der Tabelle.
• Drehen Sie das Kochfeld um, so dass die Seite Glas gegen die Arbeitsfläche anliegt. Sorgen Sie dafür, dass das Glas ausreichend geschützt ist!
• Entfernen Sie den mit zwei Schrauben auf der Frontseite versehenen Deckel unter den Kontrollknebeln. - Führen Sie das Versorgungskabel in das Loch des Deckels und durch die Klemmen hindurch. - Streifen Sie das Ende von jedem Leiter des Versorgungskabels um 10 mm ab, indem Sie von der erforderlichen Menge des Kabels für den Anschluss an das Klemmenbrett Rechnung tragen.
• Das Klemmenbrett bietet verschiedene Klemmenbrett mit Markierungen Anschlussmöglichkeiten. Entsprechend den Installationsanweisungen und mit Hilfe der Shunts* befestigen Sie die Leiter wie in der nachstehenden Tabelle angegeben.
• Die Shunts, die sich an jeder Klemme Shunts befinden, ermöglichen es, eine Brücke zwischen zwei Phasen zu schlagen. Erdungsklemme Anmerkung: Sorgen Sie dafür, dass die Shunts nicht in das Loch fallen können. Kabelklemme

• Wenn der Anschluss fertig ist, ziehen Sie die Kabelklammer wieder an und schrauben Sie den Deckel wieder anschrauben. Für die Verbindung zum Klemmenbrett sollen Sie: - die Markierungen 1, 2, 3, 4 und 5 beachten; - die Schrauben anziehen; - nicht vergessen. den Schutzleiter (Erdungsleiter) an die Erdungsklemme anzuschließen. Öffnung 500 X 50 Einphasig Zweiphasig Zweiphasig Dreiphasig Dreiphasig 220-240V~ 220-240V2~ 380-415V2N~ 220-240V3~ 380-415V3N~ SICHERUNG HINWEISE Achtung:
• Vor dem elektrischen Anschluß überprüfen Sie die auf dem Zähler angegebene Netzspannung, die Sicherung und die einwandfreie Erdung der Hausinstallation
• Der elektrische Anschluß ans Stromnetz erfolgt mit einem Stecker mit Erdung oder mittels einer Vorrichtung zur allpoligen Unterbrechung.
• Das gelb-grüne Erdungskabel muß an die Klemmleiste des Gerätes einerseits und der Hausinstallation andererseits angeschlossen werden.
• Wir lehnen jegliche Verantwortung für Schäden oder deren Folgen ab, die aus der Benutzung eines nicht oder mangelhaft geerdeten Gerätes resultieren.
• Alle Eingriffe am Versorgungskabel sind ausschließlich durch den Werkskundendienst oder durch ähnlich qualifiziertes Fachpersonal durchzuführen. 20 A KABELQUERS- 3 G 2,5 mm2 CHNITT H05RR-F, KABELTYP H05VV-F, H05V2V2-F ANSCHLUß AN DAS KLEMMEN- PH BRETT Shunt: Stellen Sie eine Brücke mit einem Shu nt her N T PH Phase shunt 1-2 shunt 2-3 N Nulleiter shunt 4-5 T Erdung 16 DE 20 A 20 A 20 A 16 A 3 G 2,5 mm2 H05RR-F, H05VV-F, H05V2V2-F 4 G 2,5 mm2 H05RR-F, H05VV-F, H05V2V2-F 4 G 2,5 mm2 H05RR-F, H05VV-F, H05V2V2-F 5 G 1,5 mm2 H05RR-F, H05VV-F, H05V2V2-F

• Ceranfelder “PVD” PVD 633/1 Das Kochfeld ist mit einer Leitungsschnur versehen, die es ihm ermöglicht, nur an eine Stromversorgung mit einer Spannung von 220-240 V zwischen den Phasen oder zwischen Phase und Nullleiter angeschlossen zu sein.
• Schließen Sie das Gerät an eine Steckdose an; die richtige Sicherung entnehmen Sie der Tabelle. Es ist jedenfalls möglich, das Kochfeld wie folgt anzuschließen: - Drehstrom 220-240 V3~ - Drehstrom 380-415 V2N~ Um eine neue Verbindung herzustellen, beachten Sie bitte folgende Anweisungen:
• Bevor Sie die Verbindung herstellen, stellen Sie sicher, dass das Gerät durch eine angemessene Sicherung geschützt - siehe hierzu die umseitige Tabelle - und mit Kabeln mit zu einer normalen Versorgung ausreichendem Querschnitt ausgestattet ist.
• Drehen Sie das Kochfeld so um, dass die Seite aus Glas auf der Arbeitsplatte aufliegt, wobei für einen geeigneten Schutz des Glases zu sorgen ist.
• Klappen Sie den Deckel unter Beachtung der nachstehenden Reihenfolge auf:

• Lösen Sie die Kabelschellen "1",
• Finden Sie die zwei Stifte, die an den Seiten angebracht sind;
• Legen Sie das Blatt eines Schraubenziehers vor je einen Stift "2" - "3", legen Sie es hinein und drücken Sie ein;
• Nehmen Sie den Deckel ab.
• Um das Netzkabel entfernen zu können
• ziehen Sie das Netzkabel heraus.Um das Netzkabel entfernen zu können
• Drehen Sie die Schrauben heraus, welche die Einheit mit den Shunt-Schienen und den Leitern des Netzkabels halten;
• ziehen Sie das Netzkabel heraus.
• Schritte zur Herstellung einer neuen Verbindung - Wählen Sie das Netzkabel gemäß den Anweisungen in der umseitigen Tabelle. - Führen Sie das Netzkabel durch die Kabelschelle hindurch; - Isolieren Sie die Enden jedes Leiters auf eine Länge von 10 mm ab; dabei berücksichtigen Sie die erforderliche Länge des Netzkabels SHUNT für denAnschluss an das Klemmbrett. -Auf der Grundlage der nachstehenden Tabelle positionieren Sie die Shunt-Schienen, die Sie im dem vorherigen Arbeitsschritt aufgehoben haben, unter Beachtung der entsprechenden Markierungen auf dem Klemmbrett (die ShuntSchienen ermöglichen es, eine Brücke zwischen zwei Klemmen herzustellen) und befestigen Sie die Leiter. Überprüfen Sie die Befestigung an den verschiedenen Klemmen. - Schließen Sie den Deckel und schrauben Sie die Kabelschelle wieder auf. Ph = Phase N = Nulleiter T = Erdung

CERANFELDER OHNE BEDIENELEMENTE

“PVS” Der Anschluß ans Stromnetz des Backofens und des Ceranfeldes erfolgt über den Backofen. Deswegen ist es äußerst wichtig, die Installationsanweisungen für den Backofen zu beachten, die als Beiheft mit dem Backofen mitgeliefert werden. Die Glaskeramikkochfelder PVS ohne Bedienelemente haben eine sehr spezifische Ausstattung. Die Kochfelder können ausschließlich über einen geeigneten Herd oder eine geeignete Bedienblende betrieben werden. Die Verbindung der beiden Geräte ist auf einer detaillierten Übersicht beschrieben, die entweder mit dem Herd oder der Bedienblende mitgeliefert wird. Es können ausschließlich Produkte, die aufgelistet sind, an das Kochfeld angeschlossen werden. Um die Geräte miteinander anzuschließen, genügt es, den Kompaktstecker 1 und 2 des Ceranfeldes mit dem Kompaktstecker 3 des Backofens oder des Einbauschaltbretts zu verbinden.

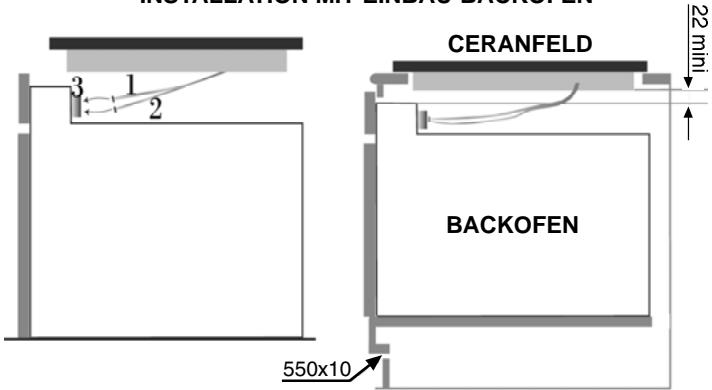

INSTALLATION MIT EINBAU-BACKOFEN

CERANFELD BACKOFEN 550x10 Einbau-Backofen "Öffnung" : Bedienungs- und installationsanleitung ofen. Die Verbindung des Ceranfeldes mit dem Backofen kann vor oder nach der Installation des Backofens erfolgen. 17 DE DARSTELLUNG

CERANFELDER MIT SCHALTKNÖPFEN - "PVK"

• Hilight-Kochzone : Er ist innerhalb 3 Sekunden betriebsbereit und ist für gleichbleibendes, homogenes, langes und intensives Schmoren vorgesehen. Das Glaskeramik-Kochfeld ermöglicht es, von der starken Hitze, die von dem hilight erzeugt wird, zu profitieren und somit den Kochprozess zu beschleunigen. Die strukturellen Änderungen beeinflussen in keiner Weise die Temperaturbeständigkeit des Glases und verbessern die Fähigkeit, die zugeführte Leistung zu kontrollieren. Durch das Prinzip des "Sprinter" erreicht man eine Reduzierung der Ankochzeit bis um 15% je nach Kochart und dem eingesetzten Kochgeschirr.

• Wählen Sie den Schalter, der die gewünschte Kochzone ansteuert
• Wir empfehlen, mit der höchsten Temperatur anzufangen und erst, nachdem die Kochzone sich ausreichend aufgeheizt hat, die Temperatur herabzusetzen bzw. auf den gewünschten Wert einzustellen.
• Jeder Bereich ist mit einer am Kochfeld befindlichen Restwärmeanzeige verbunden.Sie leuchtet auf, wenn die Temperatur der Kochzone die 60°C-Grenze erreicht oder sogar überschreitet. Sie bleibt an, selbst an, selbst, wenn die Einheit ausgeschaltet wird, und zwar solange, bis die Oberfläche sich abgekühlt hat.
• Um einen Wärmebereich abzuschalten, drehen Sie den entsprechenden Steuerungsknebel auf Position "O".
• Die verschiedenen Positionen entsprechen in etwa den untenstehenden Leistungen.

• Halolight-Kochzone : Es handelt sich dabei um eine Kombination von Halogen und Highlight. Geeignet zum Braten von Fleisch, schnelles Sieden und intensives Kochen, wenn hohe Temperaturen für kurze Zeit benötigt werden. Wir raten Ihnen, nicht direkt in das Halogenlicht hineinzuschauen. Positionen

• Radiant-Kochzone : Sie ermöglicht sowohl einen schnellen als auch einen langsamen Temperaturanstieg und bietet hohe Stabilität bei der Erhaltung der erforderlichen Temperatur. Sie zeichnet sich durch höchste Genauigkeit aus und gewährleistet eine optimale Wärmeverteilung.

WAHL DES RICHTIGEN KOCHGESCHIRRS

Niedrig Um einen Teller warm zu halten, lassen Sie Butter und Schokolade zerlassen... Langsames Schmoren, für Soßen, Schmorgerichte, Reispudding, pochierte Eier...

Mäßig Bohnen Gefrorenes, Obst, Kochen von Wasser...

Mittel Geschmorte Äpfel, frisches Gemüse, Pasta, Crêpes, Fisch

Hoch Intensiveres Kochen, Pfannkuchen, Steaks... 6 Sehr hoch Steaks, Koteletten, Frittiertes... Die Benutzung von guten Kochgeschirr ist sehr wichtig, um beste Ergebnisse mit Ihrem Ceranfeld zu erzielen:

CERANFELDER OHNE BEDIENELEMENTE “PVS”

• Suchen Sie sich das Zeichen, das Ihr gewünschtes Kochfeld anzeigt.
• Drehen Sie den Kontrollknebel, bis die gewünschte Kochposition eingestellt ist. Wir empfehlen, die Pfanne bei hoher Temperatur richtig anzuheizen und sie dann auf die gewünschte Temperatur zurückzudrehen.
• Die Restwärmeanzeige leuchtet auf, wenn die Temperatur 60°C oder mehr beträgt. Sie wird auch weiterhin Resthitze anzeigen, selbst wenn das Kochfeld abgeschaltet wurde, solange, bis das Kochfeld genügend abgekülhlt ist. Sie schaltet sich ab, wenn die Temperatur unter 60°C gefallen ist.
• Um die Kochzone auszuschalten, drehen Sie den Knopf auf Position"0". Dei erweiterbaren Kochzonen ermöglichen bei größeren Töpfen oder größeren Mengen von Speisen eine bessere Garleistung dank der zuschaltbaren runden bzw. ovalen Kochfläche.
• Die Bräterzone besteht aus einer runden und einer ovalen Fläche, die zusammen zu einer Bräterzone geschaltet werden können. Die runde Zone wird durch Drehen des Knopfes von der Position 1 bis 12 eingestellt. Zur Einstellung der Bräterzone, 2400 W, drehen Sie den Kontrollknebel von der Position 12 bis zum Stop und wählen Sie dann die gewünschte Hitzeleistung durch Einstellung von Position 1 bis 12.
• 2 Zonen Feld : Das ist eine Zweikreis-Zone und besteht aus einer inneren, runden Fläche und einer äußeren, ringförmigen Fläche. Die innere Kochfläche wird durch Drehen des entsprechenden Kontrollknebeln von 1 bis 12 eingestellt. Zum Zuschalten der äußeren Ringzone (Gesamtleistung 2200 W) drehen Sie den Kontrollknebel über die Position 12 hinaus und stellen Sie dann die gewünschte Leistung ein.

• Benutzen Sie immer Kochgeschirr von guter Qualität mit gleichmäßig flachem Boden: Der flache Boden verhindert vereinzelte heiße Stellen und somit das Anbrennen der Speisen. Dicke Metalltöpfe und Pfannen ermöglichen eine gleichmäßige Verteilung der Hitze.
• Vergewissern Sie sich, daß der Boden Ihres Kochgeschirrs trocken ist: Wenn Sie die Töpfe mit Flüssigkeit füllen, oder wenn Sie Kochgeschirr benutzen, das im Kühlschrank aufbewahrt wurde, vergewissern Sie sich, daß der Boden völlig trocken ist. Das ist eine notwendige Maßnahme, um Ihr Kochfeld nicht zu verschmutzen.
• Benutzen Sie Kochgeschirr, dessen Durchmesser groß genug ist, um das Kochfeld völlig abzudecken: Der Durchmesser des Kochgeschirrs sollte nicht kleiner als das Kochfeld sein. Wenn der Durchmesser etwas größer ist, w ird die E nerg ie d er K och stelle optima l ge nutzt. Die nachfolgenden Informationen werden Ihnen bei der Auswahl des Kochgeschirrs mit guter Kochleistung helfen: Rostfreier Edelstahl: sehr empfehlenswert Besonders gut durch den sogenannten “Sandwich-Boden”. Der Sandwich-Boden kombiniert die Vorteile des Edelstahls (Erscheinung, Haltbarkeit und Stabilität) mit denen von Aluminium oder Kupfer (Leitfähigkeit, gleichmäßige Hitzeverteilung). Aluminium: es wird schweres Aluminium empfohlen Gute Leitfähigkeit. Manchmal bleiben Aluminiumrückstände in Form von Kratzern auf der Kochfläche zurück, aber sie können entfernt werden, wenn die Kochfläche sofort gereinigt wird. Dünnes Aluminium sollte nicht verwendet werden. Glas-Keramik: nicht empfehlenswert Schlechte Leistung. Kann die Oberfläche verkratzen. Kupferböden: es wird schweres Kupfer empfohlen. Gute Leistung, aber Kupfer könnte Rückstände in Form von Kratzern hinterlassen. Sie können jedoch entfernt werden, wenn die Kochfläche sofort gereinigt wird. Lassen Sie dieses Geschirr nie ohne Inhalt auf dem Herd. Überhitztes Metall kann auf dem Glas verschmelzen. Ein überhitzter Kupfertopf hinterläßt nicht mehr zu entfernenden Rückstände auf der Ceranfläche. Porzellan/ Email: gute Ergebnisse. Gute Ergebnisse werden nur mit dünnen, flachen, glatten Böden erzielt. Einstellung

7-8 Mittel Warmhalten von Geschirr, Schmelzen von Butter und Schokolade usw Langsames Kochen, Bechamel, Eintöpfe, Milchreis, pochierte Eier usw Trockene Bohnen, Tiefgefrorenes, Obst, Kochendes Wasser... Gedünstete Äpfel, frisches gemüse Pasta, Crêpes, Fisch Hoch Intensives langsames Kochen, Omeletts, Steaks... 5 9-10 6 11-12 Sehr hoch Steaks, Kotelettes, Braten.... 18 DE

CERANFENDER MIT SOFT-TOUCH-TASTEN - "PVD"

• RESTWÄRMEANZEIGE Um anzuzeigen, daß die Temperatur der Kochstellenoberfläche über 60°C beträgt, erscheint im Steuerungsfeld die Anzeige: " ". Wir empfehlen, gegen Ende der Garzeit die Kochzone abzuschalten und die Restwärme auszunutzen, um den Garvorgang schonend zu Ende zu bringen. Wenn die Temperatur unter 60°C gefallen ist, erlischt die Anzeige HINWEIS: nach einem eventuellen Stromausfall bleibt die Restwärmeanzeige ausgeschaltet, selbst wenn die Temperatur der Glasoberfläche über 60°C beträgt.

• STEUERUNGSFELDS Anzeiger der Kochzonenprogrammierung* LED für die zusätzliche Kochzone

• STEUERUNG DER ZUSÄTZLICHEN KOCHZONE (ZWEI ZONEN) Mit der Kochzone mit zwei Bereichen sind einige Modelle ausgestattet. Sie kann entweder eine konzentrische Zweikreiszone oder eine Erweiterung zur Bräterzone sein. Sie ist vollständig aktiv, wenn die Kochzone in Betrieb ist; die Kontroll-LED für die zusätzliche Kochzone ist angezeigt. Um die zusätzliche Kochzone zu deaktivieren: - Drücken Sie die Taste für die zusätzliche Kochzone . Die e ntsprechende Kontroll-LED für die zusätzliche Kochzone geht aus, wenn sie abgeschaltet ist. Um die zusätzliche Kochzone wieder einzuschalten: - Drücken Sie die Taste für die zusätzliche Kochzone . Die entsprechende Kontroll-LED für die zusätzliche Kochzone ist eingeschaltet. Kontroll-LED

• Nachdem Sie das Ceranfeld eingeschaltet haben, warten Sie einige Sekunden, um die elektronische Steuerung su aktivieren. - Drücken Sie die Taste Nun ist die elektronische Steuerung des Gerätes aktiviert. Für jede Kochzone erscheint die Hitzeleistung "0" und die Leuchtanzeige der Steuerung blinkt. - Wenn Sie 20 Sekunden lang nichts unternehmen, schaltet sich die elektronische Steuerung ab und Sie müssen den Einschaltvorgang wiederholen.

• STEUERUNG DER ZUSÄTZLICHEN KOCHZONE (DREI ZONEN) Mit der Kochzone mit drei Bereichen ist nur ein Modell ausgestattet. Sie ist vollständig aktiv, wenn die Kochzone in Betrieb ist; die Kontroll-LEDs für die zusätzliche Kochzone sind angezeigt. Um die zusätzlichen Kochzonen zu deaktivieren: - Drücken Sie einmal die Taste für die zusätzliche Kochzone . Die entsprechende Kontroll-LED für die externe zusätzliche Kochzone geht aus, wenn sie abgeschaltet ist. - Drücken Sie zweimal die Taste für die zusätzliche Kochzone . Die entsprechende Kontroll-LED für die zentrale zusätzliche Kochzone geht aus, wenn sie abgeschaltet ist. Um die zusätzlichen Kochzonen wieder einzuschalten: - Gehen Sie wie bei der Steueung der zusätzlichen Kochzone mit zwei Bereichen vor, drücken Sie dabei je nach Bedarf einmal oder zweimal die Taste für die zusätzliche Kochzone.

• KOCHSTELLE EINSCHALTEN - Drücken Sie die Wahltaste der gewünschten Kochzone. Die Leuchtanzeige der Steuerung bleibt an und zeigt somit, daß die Kochzone aktiv ist. - Drücken Sie die Taste "+" oder "-" um eine Leistung zwischen 1 und 9 zu wählen. Wenn Sie die Taste "+" oder "-" gedrückt halten, erhöhen bzw. vermindern Sie die eingestellte Leistung.

• PROGRAMMIERUNG EINER KOCHSTELLE (je nach Modell) Jede Kochzone ist für eine maximale Dauer von 99 Minuten programmierbar. - Drücken Sie den Ein/Aus-Druckknopf. Nun ist die elektronische Steuerung des Gerätes aktiviert. Für jede Kochzone erscheint die Hitzeleistung "0" und die Leuchtanzeige der Steuerung blinkt. - Wählen Sie eine Leistung zwischen 1 und 9. - Drücken Sie die Taste "Minutenzähler" Die Anzeige der Kochstelle um das Einstellungsfeld des Minutenzählers weist auf die gesteuerte Kochzone hin. - Drücken Sie wieder die Taste "Minutenzähler", um eine Zeit zwischen 0 und 99 Minuten auszuwählen oder drücken Sie den Druckknopf "-", um die Zeit zwischen 60 und 0 Minuten herabzusetzen. die eingestellte Zeit kann jederzeit verändert werden. Drücken Sie die Wahltaste für den Minutenzähler, die Leuchtdiode des Minutenzählers muß leuchten. Wenn die Zeit abgelaufen ist, schaltet sich die Kochzone automatisch ab und es ertönt ein akustisches Signal. Drücken Sie irgendeine Taste, um es zu unterbrechen. Der Minutenzähler kann auch einzeln als Eieruhr benutzt werden. Am Ende der Zeit ertönt ein Klingelzeichen. Die nachfolgenden Beispiele dienen zu Ihrer Information. Die persönliche Erfahrung wird Ihnen ermöglichen, die vorgeschlagenen Einstellungen Ihren Bedürfnissen und Ihrem Geschmack anzupassen.

Auftauen, schmoren, garen bei niedriger Temperatur

Garen und braten bei hoher Temperatur, backen

Fritieren, Wasser zum Kochen bringen ....

• KOCHSTELLE ABSCHALTEN - Die Kochstelle muß aktiv sein. Die Leuchtanzeige für die Steuerung im Einstellungsfeld muß leuchten. Sollte das nicht er Fall sein, wählen sie erneut die gewünschte Kochzone. - Drücken Sie die Taste "-" bis die Leistung " " erscheint. Die Kochzone schaltet sich augenblicklich ab. Nach 10 Sekunden erscheint die Anzeige " ". - Um schnell abzuschalten, drücken Sie gleichzeitig die Tasten "+" und "-". Die Leistung geht sofort auf " " zurück und die Kochzone schaltet sich ab.

• TASTE SPERREN (KINDERSICHERUNG) Die Taste Sperren verhindert das ungewollte Einschalten der Kochzonen. Sie ist ebenfalls nützlich während der Reinigung des Gerätes, da man die Steuerungstasten blockieren kann, auch wenn das Ceranfeld nicht in Betrieb ist. Um das Kochfeld zu sperren: - Drücken Sie den Ein/Aus-Druckknopf . - Drücken Sie gleichzeitig die Druckknöpfe "-" und "+" von der Kochzone vorne rechts (PVD 633/1 Vorne Links), dann drücken Sie noch einmal den Druckknopf "+" von dieser Zone. Somit ist das Kochfeld verriegelt; der entsprechende Anzeiger "L" für alle Kochzonen leuchtet für 20 Sekunden auf.

• CERANFELD ABSCHALTEN Es ist möglich, die Funktion der Kochzonen und des Minutenzählers durch Drücken der Taste ON-OFF jederzeit abzuschalten. 19 DE Um das Kochfeld zu entsperren: - Drücken Sie den Ein/Aus-Druckknopf . Der entsprechende Anzeiger "L" für alle Kochzonen leuchtet auf. - Drücken Sie gleichzeitig die Druckknöpfe "-" und "+" von der Kochzone vorne rechts (PVD 633/1 Vorne Links), dann drücken Sie noch einmal den Druckknopf "-" von dieser Zone. Das Kochfeld ist jetzt entsperrt.

REINIGUNG UND PFLEGE DES CERANFELDES

• Vor der Reinigung der Glaskeramikoberfläche warten Sie bitte ab, bis diese vollständig abgekühlt ist.
• Benutzen Sie ausschließlich speifische Reinigungsmittel für Ceranoberflächen, wie z.B. Reinigungscremen und Schaber. Nehmen Sie handelsübliche Produkte, die leicht auf dem Markt zu finden sind.
• Vermeiden Sie das Überlaufen von Speisen auf die Glasoberfläche. Diese verkohlen schnell während des Kochvorgangs und erschweren die Reinigung.
• Halten Sie alles, was schnell schmelzen kann, wie Gegenstände aus Kunststoff, Alufolie aber auch Zucker und stark zuckerhaltige Produkte, von der Glasoberfläche fern.

• LEISTUNGSVERSTÄRKER Alle Ko chz onen d es Cera nfelds sin d mit e inem Leistungsverstärker ausgestattet, der bei Bedarf einen schnelleren Temperaturanstieg der Kochzonen ermöglicht. Leistungsverstärker einschalten: - Schalten Sie die gewünschte Kochzone ein, drücken Sie die Taste "+" bis zur Position “9”, lassen Sie kurz los und drücken Sie erneut die Taste "+". Die Anzeige zeigt adwechselnd “A ” “L e is t u n g s ve r s tä r k e r” u n d "9 " H itz e l e is tu n g . - Wenn nötig, reduzieren Sie die Hitzeposition, das Display zeigt abwechselnd "A" "Leistungsverstärker" und die neue Hitzeposition an. Kochposition Entwickelte Beschleunigungszeit Maximale Leistung Leistungsverstärkers Betriebsdauer (in Minuten) vor automatischer Abschaltung*

1,5 H 1,5 H 1,5 H 1,5 H PFLEGE : - Beträufeln Sie die Ceranoberfläche mit einigen Tropfen eines spezifischen Reinigungsmittel für Ceranfelder, - Wischen Sie die Flecken mit einem weichen Tuch oder mit leicht befeuchtetem Küchenpapier ab, - Trocknen Sie die Oberfläche mit einem wechen Tuch oder mit Küchenpapier ab. Sollten noch hartnäckige Flecken vorhanden sein: - Beträufeln Sie die Oberfläche erneut mit dem Reinigungsmittel. - Entfernen Sie die Flecken mit einem Schaber, wobei dieser in einem Winkel von 30° Maxi ca. 30° zur Ceranoberfläche gehalten werden soll. - Trocknen Sie die Oberfläche mit einem weichen Tuch oder mit Küchenpapier ab. - Wiederholen Sie den Vorgang falls notwendig. EINIGE EMPFEHLUNGEN: Durch häufiges Reinigen bildet sich eine Schutzschicht, die Abnutzung und Kratzern vorbeugt. Vergewissern Sie sich, daß die Ceranoberfläche sauber ist, bevor Sie das Ceranfeld erneut benutzen. Um Kalk- und Wasserflecken zu entfernen, benutzen Sie einige Tropfen Essig oder Zitronensaft. Trocknen Sie mit Küchenkrepp gut ab. Wischen Sie schließlich mit einigen Tropfen eines spezifischen Reinigungsmittel ab. Die Ceranoberfläche kann die Reibung von flachen Geschirrböden zwar gut aushalten, es ist jedoch empfehlenswert, Töpfe und Pfannen anzuheben, um sie zu verschieben. Beim Ceranfeld mit Schaltknöpfen können Sie zwecks einer gründlicheren Reinigung die Schaltknöpfe ausbauen, indem Sie sie nach oben ziehen. Bitte benutzen Sie zum Reinigen nur eine Seifenlauge und trocknen sie gut ab, bevor Sie die Schaltknöpfe wieder einsetzen. Achten Sie darauf, dass kein Wasser in die Löcher eindringt, und dass die Kontrollknebel wieder korrekt sitzen. BEISPIEL: eine Kochzone mit 1800 W Leistung ist auf Pos. 6 eingestellt: entw ickelte Leistung: 32% von 1800 W Wenn die Funktion “Leistungsverstärker” eingeschaltet ist, liefert die Kochzone die volle Leistung von 1800 W während 2,5 Minuten und schaltet erst nach dieser Zeit auf 576 W herunter.

• Die Kochzonen schalten sich nach einer bestimmten Zeit automatisch ab, wenn sie zu lange in Betrieb bleiben. Diese Zeit hängt von der eingestellten Leistung ab. Um den Leistungsverstärker zu deaktivieren: - Schalten Sie die Kochzone ein, drücken Sie die Taste "-", um zu einer normalen Hitzeleistung zurückzukehren, schalten Sie herunter auf die erforderliche Hitzeleistung oder auf "0", um die Kochzone abzuschalten. ACHTUNG: - Vermeiden Sie den Gebrauch eines zu nassen Schwammes. - Benutzen Sie niemals Werkzeuge aus Stahl wie Messer oder Schraubenzieher. - Die Benutzung eines Schabers mit Rasierklinge kann die Oberfläche nicht beschädigen, wenn ein Neigungswinkel von 30° zwischen Schaber und Oberfläche eingehalten wird. - Lassen Sie bitte den Schaber mit Klinge nicht in Reichweite von Kindern. - Benutzen Sie keine ätzenden Mittel oder Stahlwolle zur Reinigung der Ceranoberfläche.
• Reinigung des Bedienfeldes: Um das Bedienfeld Ihres Ceranfeldes zu reinigen, ohne es zu beschädigen, benutzen Sie Seifenwasser, wischen Sie ab und trocknen Sie mit einem weichen Tuch. TECHNISCHER KUNDENDIENST Sollte Ihr ceranfeldes einmal nicht richtig funktionieren, prüfen Sie zuerst, ob die Stromversorgung gewährleistet ist. Ist die Uhrsache der Fehlfunktion nicht ausfindig zu machen, wenden Sie sich bitte an Ihren zuständigen Werkskundendienst unter Angabe des Modells und der Seriennummer, die auf dem Typenschild angegeben sind. Auf Ihr Gerät gewähren wir eine Garantie von 24 Monaten ab Kaufdatum. Bewahren Sie Ihre Kaufrechnung sorgfältig auf und legen Sie sie bei Bedarf als G a r a n t i e n a c h w e i s d e m K u n d e n d i e n s t v o r. D i e Garantiebedingungen sind im beigefügten Serviceheft angegeben. 20 DE

Die Kochzonen halten keine konstante Kochtemperatur oder das Anbraten geht nicht schnell genug

• Sie sollten Kochgeschirr mit absolut flachem Boden verwenden. Wenn Licht zwischen dem Boden des Kochgeschirrs und dem Kochfeld durchdringt, wird die Hitze nicht richtig weitergeleitet.
• Der Boden des Kochgeschirrs muß den Durchmesser der Kochfläche völlig bedecken. Die Speisen kochen zu langsam
• Das falsche Kochgeschirr wurde ausgesucht. Wählen Sie ziemlich schweres Geschirr mit flachem Boden, dessen Durchmesser mindestens dem Durchmesser der Kochfläche entspricht. Leichte Kratzer oder Abreibungen erscheinen auf dem Glas Ihres Ceranfeldes.
• Es wurden die falschen Reinigungsmethoden angewendet, Kochgeschirr mit rauem Boden wurde benutzt oder raue Gegenstände wie Salz oder Sand befanden sich zwischen Kochtopf und Ceranfeld. Verwenden Sie die empfohlenen Reinigungsmethoden, vergewissern Sie sich, daß die Böden Ihrer Kochtöpfe und das Kochgeschirr sauber sind und achten Sie auf glatte Böden. Kleine Kratzer sind nicht mehr zu entfernen, aber sie werden im Laufe der Zeit mit einer guten Reinigung weniger sichtbar. Metallrückstände:
• Schieben Sie Aluminiumtöpfe nicht über die Kochflächen. Verwenden Sie die empfohlenen Reinigungsmethoden.
• Die falschen Reinigungsmittel/Gegenstände wurden verwendet, die Flecken bleiben auf der Oberfläche. Verwenden Sie den Schaber mit der Rasierklinge und die empfohlen Reinigungsmethode. Dunkle Flecken
• Verwenden Sie den Schaber mit der Rasierklinge und die empfohlene Reinigungsmethode. Helle Verfärbungen auf demì Ceranfeld
• Rückstände von Aluminium- oder Kupferpfannen, sowie Mineralablagerungen durch Wasser oder Lebensmittel können mit der Reinigungscreme entfernt werden. Geschmolzener Zucker oder Plastik
• Lesen Sie den Abschnitt zur Reinigung und Pflege des Ceranfeldes. Das Ceranfeld arbeitet nicht oder bestimmte Kochstellen funktionieren nicht.
• Die Shunts sind auf dem Klemmenbrett falsch angeordnet. Überprüfen Sie den Anschluß auf seine Übereinstimmung mit dem Anweisungen .
• Größere Überlaufreste oder ein Gegenstand bedecken mindestens 2 Tasten für mehr als 10 Sekunden. Reinigen Sie die Oberfläche oder entfernen Sie den Gegenstand.
• Das Bedienfeld ist durch die Sperrfunktion blockiert. Entsperren Sie das Kochfeld. Das Ceranfeld läßt sich nicht ausschalten.
• Das Bedienfeld ist durch die Sperrfunktion blockiert. Entsperren Sie das Kochfeld. Das Ceranfeld schaltet sich automatisch ab
• Größere Überlaufreste oder ein Gegenstand bedecken mindestens 2 Tasten für mehr als 10 Sekunden. Das Ceranfeld schaltet auf Sicherheitsbetrieb um und ein akustisches Signal ertönt, solange die Tasten bedeckt bleiben. Reinigen Sie die O be rflä c he od e r en tfe rn en S ie d e n G e ge ns ta nd .
• Die Kochflächen schalten sich nach einer gewissen Zeit automatisch ab, wenn sie für längere Zeit in Betrieb sind. Siehe Kapitel “Leistungsverstärker” unter dem Punkt über die “maximale Funktionsdauer”. Ein- und Abschaltphasen der Kochzonen
• Die Ein- und Abschaltphasen der Kochstellen variieren je nach der eingestellten Leistungsstufe - niedrige Leistung: kurze Einschaltphasen, - hohe Leistung: lange Einschaltphasen. Die Aufschrift “H” in der Restwärmeanzeige blinkt.
• Die Temperatur des elektronischen Moduls ist zu hoch. Lassen Sie durch einen Fachmann überprüfen, ob der Einbau nach den Anweisungen. 21 DE Dieses Elektrohaushaltsgerät ist entsprechend der EURichtlinie 2002/96/CE über Elektro- und ElektronikAltgeräte (WEEE) gekennzeichnet. Bitte sorgen Sie dafür, dass das Gerät ordnungsgemäß entsorgt wird, damit mögliche negative Auswirkungen auf Umwelt und Gesundheit vermieden werden, die bei einer unsachgemäßen Entsorgung des Altgerätes entstehen könnten. Das Symbol auf dem Produkt bedeutet, dass dieses Gerät nicht in den normalen Hausmüll gehört, sondern den jeweiligen kommunalen Rücknahmesystemen für Elektro- und Elektronik-Altgeräte übergeben werden muss. Die Entsorgung muss im Einklang mit den geltenden Umweltrichtlinien für die Abfallentsorgung erfolgen. Für nähere Informationen über Entsorgung und Recycling dieses Produktes wenden Sie sich bitte an Ihre kommunalen Einrichtungen (Umweltamt) oder an die Abfallentsorgungsges ellschaft Ihrer Stadt bzw. an Ihren Händler. INSTRUCCIONES GENERALES LEA ATENTAMENTE ESTE MANUAL PARA SACAR TODO EL PARTIDO DE SU ENCIMERA. Le recomendamos conserve el manual de instalación y uso para poder consultarlo en el futuro, y anote más abajo, antes de la instalación de la encimera, el número de serie del aparato por si requiere la intervención del Servicio de Asistencia Técnica. Placa de características (está bajo el cajón inferior de la encimera)
• Durante el funcionamiento o tras haber apagado un quemador, y mientras el indicador de calor residual permanezca encendido, se recomienda encarecidamente mantener a los niños alejados de la placa para evitar riesgos de quemaduras graves.
