EL 4050 M - Mobiler LED-Strahler BRENNENSTUHL - Kostenlose Bedienungsanleitung

Produkttyp	Mobiler LED-Strahler
Marke	Brennenstuhl
Modell	EL 4050 M
Nennspannung	220 V-240 V~ 50/60 Hz
Schutzklasse	I
Schutzart	IP65 (strahlwassergeschützt)
Stoßfestigkeit	IK08
Temperaturbereich	-20°C bis +45°C
Leistung	49,9 W
Maximalstrom	0,213 A
Leistungsfaktor	0,9
Maximale projizierte Fläche	130 cm²
Gewicht	1,3 kg
Kabellänge	1,5 m
Netzstecker	Schuko (Typ F)
Stativmontage	Möglich (Stativ nicht im Lieferumfang)
Griff	Ja, integriert
Neigungseinstellung	Ja, per Schraube
Einschaltung	Automatisch beim Anschließen
Verwendung	Innen- und Außenbereich
Lichtquelle	Integrierte, nicht austauschbare LED
Wartung	Keine, Strahler am Ende der Lebensdauer ersetzen
Reinigung	Trockenes oder leicht feuchtes Tuch

Häufig gestellte Fragen - EL 4050 M BRENNENSTUHL

Wie schalte ich den Strahler ein?

Der Strahler schaltet sich automatisch ein, sobald der Netzstecker in eine geeignete Steckdose gesteckt wird. Es ist kein Schalter erforderlich.

Kann ich diesen Strahler im Freien verwenden?

Ja, dank seiner Schutzart IP65 ist er gegen Strahlwasser und Staub geschützt, was ihn für den Außeneinsatz geeignet macht.

Was tun, wenn das Kabel beschädigt ist?

Das Kabel dieses Strahlers kann nicht ausgetauscht werden. Wenn das Kabel beschädigt ist, muss der Strahler gemäß den Umweltnormen entsorgt werden.

Kann ich die Glühbirne oder die Lichtquelle austauschen?

Nein, die LED-Lichtquelle dieses Strahlers ist integriert und kann nicht ausgetauscht werden. Ersetzen Sie am Ende der Lebensdauer den gesamten Strahler.

Wie reinige ich den Strahler?

Vor der Reinigung den Strahler vom Stromnetz trennen. Verwenden Sie nur ein trockenes oder leicht feuchtes Tuch. Keine Lösungsmittel oder Scheuermittel verwenden.

Kann ich den Strahler auf einem Stativ montieren?

Ja, der Strahler verfügt über Befestigungslöcher (Markierung D), die eine Montage auf einem Brennenstuhl-Stativ (nicht im Lieferumfang) ermöglichen.

Welche Leistung hat der Strahler?

Der Strahler hat eine Leistung von 49,9 W mit einem maximalen Strom von 0,213 A und einem Leistungsfaktor von 0,9.

Wird der Strahler heiß?

Ja, die Oberfläche des Strahlers kann heiß werden. Halten Sie einen Mindestabstand zu beleuchteten Objekten ein, um Überhitzung zu vermeiden. Der Umgebungstemperaturbereich beträgt -20°C bis +45°C.

Was tun bei Fehlfunktion?

Überprüfen Sie zuerst, ob der Strahler nicht beschädigt ist. Wenn das Problem weiterhin besteht, wenden Sie sich an einen qualifizierten Elektriker oder den Kundendienst des Herstellers. Öffnen Sie niemals den Strahler.

Wie entsorge ich das Gerät am Ende seiner Lebensdauer?

Gemäß der EU-Richtlinie 2012/19/EU entsorgen Sie das Gerät nicht im Hausmüll. Geben Sie es an einer Sammelstelle für das Recycling von Elektro- und Elektronikgeräten ab.

BEDIENUNGSANLEITUNG EL 4050 M BRENNENSTUHL

DE Bedienungsanleitung....3

Bedienungsanleitung Mobiler LED Strahler

EL 750 M / EL 2050 M / EL 4050 M

EL 2052 M / EL 4052 M

EL 753 M / EL 2053 M / EL 4053 M

Achtung: Lesen Sie vor Gebrauch des Strahlers diese Gebrauchsanweisung bitte aufmerksam durch und bewahren Sie sie anschließend gut auf!

SICHERHEITSHINWEISE

• Überprüfen Sie vor jeder Benutzung das Produkt auf etwaige Beschädigungen. Benutzen Sie das Produkt niemals, wenn Sie irgendwelche Beschädigungen feststellen. Wenden Sie sich in diesem Fall an eine Elektrofachkraft oder an die angegebene Serviceadresse des Herstellers.

Bei Nichtbeachtung besteht Lebensgefahr durch elektrischen Schlag!

• Verwenden Sie das Produkt nicht in explosionsgefährdeter Umgebung, Lebensgefahr!
• Halten Sie Kinder von dem Strahler fern. Kinder können die Gefahr durch den elektrischen Strom nicht einschätzen.
• Bitte niemals direkt in das Licht schauen.
• Eine zerstörte Schutzabdeckung kann nicht ersetzt werden. Der Strahler muss entsorgt werden.
• Die äußere flexible Leitung dieser Leuchte kann nicht ausgetauscht werden; falls die Leitung beschädigt ist, muss die Leuchte verschrottet werden.

Heiße Oberfläche.

Nicht geeignet für den Betrieb mit externen Dimmern.

Bei Unterschreitung des Mindestabstands können beleuchtete Gegenstände überhitzen.

TECHNISCHE DATEN

Nennspannung: 220 V-240 V\~ 50/60 Hz

Schutzklasse: I

Schutzart/Schlagfestigkeit: IP65, IK08

Temperaturbereich: -20^ +45^

Anschlusskabel: H07RN-F 3G1,0

Typ: EL 750 M EL 2050 M EL 4050 M EL	2052 M
Netzstecker: Schuko Schuko Schuko CH
Kabellänge (m): 1,5 1,5 1,5 5,0
Leistungsaufnahme (W): 9,9 29,8 49,9 29,8
Strom max. (A): 0,06 0,127 0,213 0,127
Leistungsfaktor: 0,7 0,9 0,9 0,9
Max projizierte Fläche ( cm^2 ):	35	88	130	88
Gewicht (kg):	0,8 1,1 1,3			1,5

Typ: EL 4052 M EL 753 M EL 2053 M EL	4053 M
Netzstecker: CH BS BS	BS
Kabellänge (m): 5,0 1,5 1,5 1,5
Leistungsaufnahme (W): 49,9 9,9 29,8 49,9
Strom max. (A): 0,213 0,06 0,127 0,213
Leistungsfaktor: 0,9 0,7 0,9 0,9
Max projizierte Fläche ( cm^2 ):	130	35	88	130
Gewicht (kg):	1,7 0,8 1,1			1,3

Dieser LED-Strahler ist für Beleuchtungszwecke im Innen- und Außenbereich geeignet.

INBETRIEBNAHME

Stellen Sie den Strahler auf eine trockene, ebene Fläche. Sobald der Netzstecker in eine passende Steckdose eingesteckt wird, schaltet sich der Strahler automatisch ein.

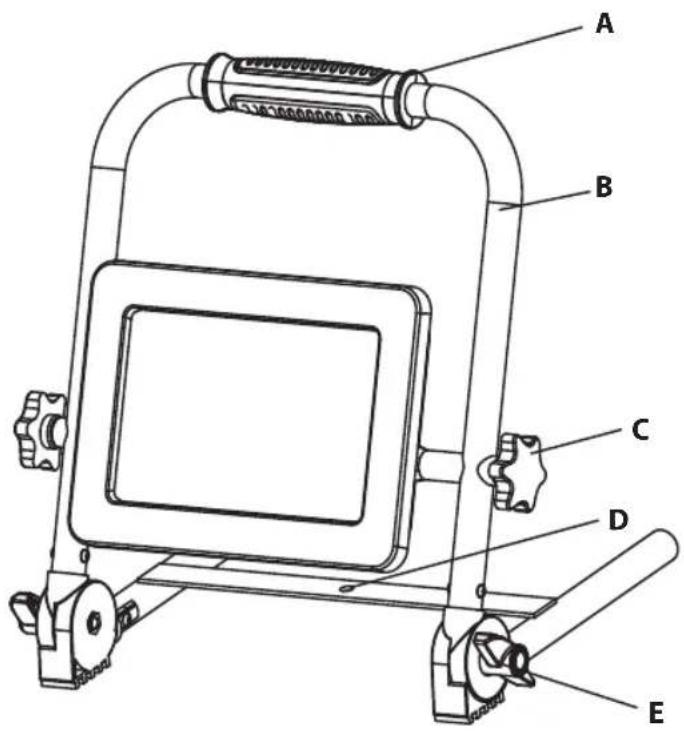

BEDIENTEILE

A Handgriff
B Gestell
C Einstellschraube für Strahler-Neigung
D Befestigung Stativ
E Einstellschraube für Gestell-Neigung

STATIVMONTAGE

Der Strahler kann mit Hilfe der Löcher im Haltebügel (D in der Abbildung) auf ein Brennenstuhl Stativ montiert werden (Befestigungsmaterial nicht im Lieferumfang).

Trennen Sie das Produkt vor der Reinigung von der Netzspannung.

Verwenden Sie keine Lösungsmittel, ätzende Reinigungsmittel oder ähnliches. Benutzen Sie zur Reinigung nur ein trockenes oder leicht angefeuchtetes Tuch.

WARTUNG

ACHTUNG: die LED-Leuchte enthält keine

Komponenten, die gewartet werden müssen.

Die Lichtquelle dieser Leuchte ist nicht ersetzbar.

Wenn die Lichtquelle ihr Lebensende erreicht hat, ist die gesamte Leuchte zu ersetzen.

Die Leuchte darf nicht geöffnet werden.

EU-KONFORMITÄTSERKLÄRUNG

Die EU-Konformitätserklärung ist beim Hersteller hinterlegt.

ENTSORGUNG

Elektrogeräte umweltgerecht entsorgen!

Elektrogeräte gehören nicht in den Hausmüll!

Gemäß Europäischer Richtlinie 2012/19/EU über Elektro- und Elektronikaltgeräte müssen verbrauchte Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Möglichkeiten zur Entsorgung des ausgedienten Geräts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.

HERSTELLER

Hugo Brennenstuhl GmbH & Co. KG

Seestraße 1 – 3 · D-72074 Tübingen

H. Brennenstuhl S.A.S.

Für weitere Informationen empfehlen wir den Bereich Service/FAQ's auf unserer Homepage www.brennenstuhl.com.
