BEDIENUNGSANLEITUNG CUBE180 IBIZA SOUND

DE - Bedienungsanleitung - S. 8

Entspricht den Richtlinien der CE

Nur für Innengebrauch

Dieses Zeichen bedeutet, dass das Gerät innerhalb der europäischen Gemeinschaft nicht in den normalen Hausmüll geworfen werden darf. Um Umwelt- und Gesundheitsschäden durch unkontrollierte Müllabfuhr zu vermeiden, muss das Gerät verantwortungsbewusst entsorgt und für dauerhafte Wiederverwertung der Rohstoffe recycelt werden. Bitte bringen Sie das alte Gerät zu einer Sammelstelle für elektrische und elektronische Geräte bzw. zu Ihrem Fachhändler, wo Sie erät gekauft haben, damit eine umweltfreundliche Entsorgung gewährleistet ist.

WICHTIGE SICHERHEITS- UND GEFAHRENHINWEISE

• Bitte lesen Sie die Anleitung sorgfältig durch und bewahren Sie sie zum späteren Nachschlagen auf.
• Alle Sicherheitshinweise und Warnungen müssen beachtet werden.
• Das Gerät darf während des Betriebs keinen extremen Temperaturen (< +5°C / > +35°C), starken Vibrationen oder starken mechanischen Belastungen ausgesetzt werden.
• Das Gerät darf nur an eine Spannungsversorgung des beschriebenen Typs angeschlossen werden.
• Entfernen Sie nicht den Deckel oder die Rückseite, da sich im Inneren keine vom Benutzer zu wartenden Teile befinden.
• Stellen Sie das Gerät bitte auf eine ebene, stabile Plattform. Stellen Sie das Gerät niemals auf eine instabile oder bewegliche Oberfläche. Das Gerät könnte herunterfallen und Personen verletzen oder beschädigt werden.

AUFLADEN DES AKKUS

Schließen Sie das mitgelieferte Ladekabel vor dem ersten Gebrauch an den 5V-Eingang (2) und an ein geeignetes USB-Netzteil an, das einen Ladestrom von 5V 2A liefert. Die Akkustatusleuchte (3) leuchtet während des Ladevorgangs rot auf und erlischt, wenn der Akku vollständig geladen ist. Der Lautsprecher funktioniert während des Ladevorgangs normal. Der Ladestatus des Akkus wird durch das Ladesymbol auf dem Display angezeigt.

WICHTIGE HINWEISE FÜR GERÄTE MIT LITHIUM-ION-BATTERIEN

1. VOR der ersten Inbetriebnahme bitte die Batterie vollständig aufladen.
2. Nach jedem Gebrauch die Batterie aufladen. Nicht warten bis die Batterie entladen ist!
3. NIEMALS die Batterie vollständig entladen. Dadurch verliert sie 20% ihrer Kapazität und kann sogar unwiderruflichen Schaden nehmen! Unter einem gewissen Spannungspegel werden die Schaltungen nicht mehr versorgt und die Batterie kann dann gar nicht mehr aufgeladen werden.
4. Bei längerem Nichtgebrauch sollte die Batterie auf 40% ihrer Kapazität aufgeladen und einmal im Monat geprüft bzw. nachgeladen werden.

BITTE BEFOLGEN SIE DIESE HINWEISE, UM DIE BATTERIE LANGE IN GUTEM ZUSTAND ZU ERHALTEN.

** BATTERIEN SIND VOM GARANTIEANSPRUCH AUSGESCHLOSSEN **

WIR ÜBERNEHMEN KEINE HAFTUNG FÜR BATTERIEN, DIE DURCH DIE NICHTBEACHTUNG DIESER GRUNDREGELN SCHADEN GENOMMEN HABEN.

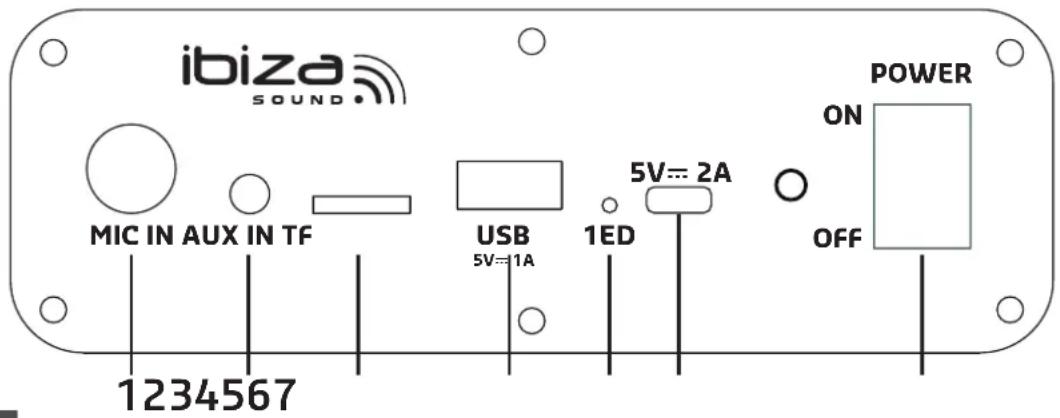

VERBINDER AUF DER RÜCKSEITE

ibiza sound MIC IN AUX IN TF USB 5V=1A 1ED 5V=2A POWER ON OFF 1234567

1. Mikrofoneingang: Schließen Sie das mitgelieferte Mikrofon an diesen Eingang an.
2. AUX-Eingang: Schließen Sie ein externes Line-Gerät an diesen Eingang an
3. TF: Stecken Sie eine Micro-SD-Karte ein, um die Musik auf Ihrer Karte abzuspielen.
4. USB: Stecken Sie einen USB-Stick ein, um die Musik auf Ihrem Stick abzuspielen
5. LED: Batterieladeanzeige
6. 5Vdc 2A USB-C-Anschluss: Schließen Sie das mitgelieferte Ladekabel an diesen Eingang an, um den eingebauten Akku zu laden
7. POWER: EIN/AUS-Schalter

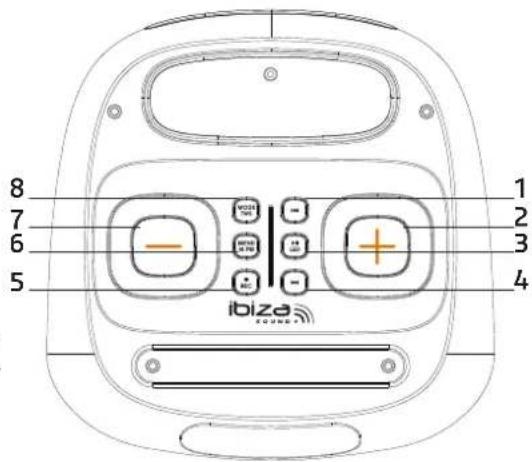

BEDIENFLÄCHE AUF DER OBERSEITE

1. Vorheriger Titel/ Vorheriger FM-Kanal

2. Drücken, um die Lautstärke zu erhöhen

3. Wiedergabe/Pause/LED-Taste: Kurz drücken, um das Lied abzu-spielen/anzuhalten. Lang drücken, um durch die 7 LED-Lichteffektprogramme zu schalten. Beim 8. Mal halten Sie die Taste gedrückt, um den Lichteffekt auszuschalten.

Im FM-Modus: Drücken Sie die Taste, um automatisch nach Radiokanälen zu suchen.

1. Nächster Titel/ nächster FM-Kanal
2. Kurz drücken, um den Mikrofonton auf Ihrer microSD-Karte oder Ihrem USB-Stick aufzunehmen. Kurz drücken, um die aufgenommene Datei abzuspielen.
3. MENU/MIC.PRI: Diese Taste steuert folgende Funktionen in Verbindung mit den VOLUME-Tasten (2 & 7):

Höhen -> Bässe -> Mikrofon-Echo -> Mikrofon-Lautstärke

Einmal kurz drücken. Es wird "t" angezeigt. Einstellen der Höhen über die Tasten Volume + & - Ein zweites Mal kurz drücken. "b" wird angezeigt. Einstellen der Bässe mit den Tasten Volume + & - Drücken Sie ein drittes Mal kurz. Es wird "E" angezeigt. Einstellen des Mikrofonechos mit den Tasten + & - Drücken Sie ein viertes Mal kurz. Es wird "v" angezeigt. Einstellen der Mikrofonlautstärke mit den Tasten + & -

8 7 6 5 ibiza 1 2 3 4

MIC PRIORITY: Drücken Sie die Taste lang. "O-ON" wird angezeigt und die Mikrofonprioritätsfunktion ist aktiviert. Erneut lange drücken. Es wird "O-OF" angezeigt. Die Mikrofonprioritätsfunktion ist deaktiviert.

1. Drücken, um die Lautstärke zu verringern
2. MODE: Kurz drücken, um eine Eingangsquelle unter USB/TF/AUX/BT/FM auszuwählen.
3. Langes Drücken im BT-Modus, um den Lautsprecher über Bluetooth mit einem anderen CUBE180 zu verbinden

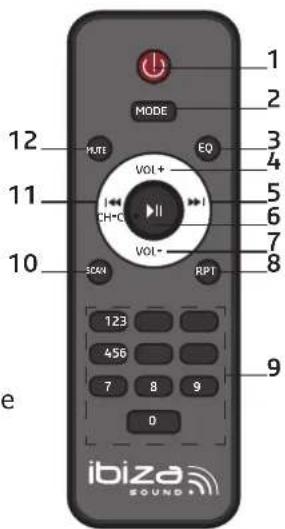

FERNBEDIENUNG

1. Ein/Aus-Taste
2. MODE: Kurz drücken, um eine Eingangsquelle auszuwählen. Lang drücken, um den Lautsprecher mit einem anderen CUBE180 im Bluetooth-Modus zu koppeln
3. EQ: Drücken, um einen Musikstil zwischen Rock-Pop-Jazz-Classic-Flat auszuwählen
4. Lautstärke erhöhen
5. Nächster Song/ nächster FM-Kanal
6. Wiedergabe/Pause
7. Lautstärke vermindern
8. Einen/alle Titel wiederholen

9. Nummerntasten zur direkten Eingabe einer Dateinummer. Drücken Sie die Nummer der Datei, um sie direkt aufzurufen. Für Dateinummern über 9, drücken Sie die erste Ziffer + die zweite Ziffer. Beispiel. Für die Dateinummer 15, drücken Sie 1 + 5. Für die Dateinummer 38, drücken Sie 3+8

10. SCAN: Im FM-Modus drücken, um automatisch nach FM-Kanälen zu suchen

11. Vorheriger Song/vorheriger FM-Kanal
12. MUTE: schaltet den Ton aus

BENUTZUNG DER FERNBEDIENUNG

MODE 12 MUTE EQ 3 4 5 6 7 8 11 VOL+ II H:C VOL- RPT 10 SOX4 123 456 7 8 9 0 9 e ibiza SOUND

Die Fernbedienung hat eine Reichweite von 6m in einem Winkel von 30° zum Sensor. Richten Sie sie immer genau auf den Sensor. Der Sensor befindet sich auf dem Display. Stellen Sie keine Hindernisse zwischen die Fernbedienung und den Sensor. Wenn sich die Fernbedienung oder der Sensor unter einer starken Lichtquelle befinden, kann die Übertragung gestört sein.

Wenn die Fernbedienung nicht mehr einwandfrei funktioniert, wechseln Sie die Batterie.

EINSETZEN DER BATTERIEN IN DIE FERNBEDIENUNG

Nehmen Sie den Batteriefachdeckel wie abgebildet von der Rückseite der Fernbedienung ab und setzen Sie 2x AAA-Batterien polungsrichtig ein.

HINWEISE FÜR BATTERIEN

Dieses Symbol weist darauf hin, dass verbrauchte Batterien und Akkus nicht mit dem Hausmüll entsorgt werden dürfen, sondern zu separaten Sammelstellen für das Recycling gebracht werden müssen Akkus und Batterien niemals Hitze, Sonne, Feuer u.ä. aussetzen.

Bei längerem Nichtgebrauch, Akkus bzw. Batterien entfernen, um Schäden durch Auslaufen zu vermeiden.

ACHTUNG: Bei falsch eingesetzter Batterie besteht Explosionsgefahr. Batterie nur durch eine gleichwertige ersetzen.

WARNUNGEN IM UMGANG MIT BATTERIEN

Nicht die Batterie verschlucken. Es besteht die Gefahr von chemischen Verbrennungen. Wenn Sie Zweifel haben, ob die Batterie verschluckt oder in irgendein anderes Körperteil eingeführt wurde, rufen Sie sofort ärztliche Hilfe. Alte und neue Batterie von Kindern fernhalten. Wenn das Batteriefach nicht richtig schließt, darf das Gerät nicht mehr benutzt und muss außerhalb der Reichweite von Kindern aufbewahrt werden.

BLUETOOTH MODE

Drücken Sie kurz die MODE-Taste, bis Blue angezeigt wird. Aktivieren Sie die Bluetooth-Funktion an Ihrem Bluetooth-fähigen Gerät und wählen Sie CUBE180. Drücken Sie die PREVIOUS/NEXT-Taste auf dem oberen Bedienfeld, um einen Titel auszuwählen.

TWS WIRELESS BLUETOOTH-VERBINDUNG

Koppeln Sie zunächst Ihr Smartphone mit einem CUBE180-Lautsprecher (vgl. BLUETOOTH-MODUS). Schalten Sie den zweiten CUBE180 ein und halten Sie die Taste PLAY/PAUSE&TWS am zweiten CUBE180 gedrückt. Der zweite CUBE180 spielt nun die gleiche Musik wie der erste.

AUX IN-BUCHSE

Schließen Sie ein Audiokabel an die AUX IN-Buchse des Lautsprechers und an die Audioausgangsbuchse des externen Audiogerätes, wie z.B. MP3-Player, Discman, etc. Drücken Sie die MODE-Taste und wählen Sie AUX.

TECHNISCHE DATEN

Spitzenelistung	180W
Tieftöner	6,5"/16cm
Hochtöner	2"/5cm
Stromversorgung	5V= 2A über das mitgelieferte USB-C Kabel
Akku	Lithium 3,7V= 3600mAh
Batterien in der Fernbedienung	2 St. AAA Mignonzellen
Verbrauch	22W
FM Band	87.5-108MHz
BT Frequenzband	2402-2480MHz
Max. RF Leistung für BT	2.39dBm
Max. RF Leistung für BLE	-1.05dBm
Abmessungen	255 x 245 x 300mm
Gewicht	3kg
