BEDIENUNGSANLEITUNG PC-BS 3085 A ProfiCare

Bedienungsanleitung / Garantie

Akku-Bodenstaubsauger PC-BS 3085 A

Vloerstofzuiger met accu • Aspirateur de sol avec batterie • Aspiradora de suelos con batería Aspirapolvere per pavimenti a batteria • Battery Floor Vacuum Cleaner • Akumulatorowy odkurzacz do podlóg Akkumulátoros padlóporszívó • Аккумуляторный пылесос для пола • مكتسة كهربائية للأرضيات تعمل بالبطارية

CE

Bedienungsanleitung......Seite 4
Gebruiksaanwijzing......Pagina 13
Mode d'emploi.... Page 21
Manual de instrucciones ...... Página 29
Istruzioni per l'uso....Pagina 37
Instruction Manual...... Page 45
Instrukcja obsługi......Strona 52
Használati utasítás .... Oldal 61
Руководство по эксплуатации ...... стр. 69
84 صفحة دليل التعليمات

Übersicht der Bedienelemente

Overzicht van de bedieningselementen • Liste des différents éléments de commande Indicación de los elementos de manejo • Elementi di comando • Overview of the Components Przegląd elementów obsługi • A kezelőelemek áttekintése Обзор деталей прибора • نظرة عامة على المكونات

Vielen Dank, dass Sie sich für unser Produkt entschieden haben. Wir wünschen Ihnen viel Freude mit dem Gerät.

Symbole in dieser Bedienungsanleitung

Wichtige Hinweise für Ihre Sicherheit sind besonders gekennzeichnet. Beachten Sie diese Hinweise unbedingt, um Unfälle und Schäden am Gerät zu vermeiden:

WARNUNG:

Warnt vor Gefahren für Ihre Gesundheit und zeigt mögliche Verletzungsrisiken auf.

ACHTUNG:

Weist auf mögliche Gefährdungen für das Gerät oder andere Gegenstände hin.

HINWEIS:

Hebt Tipps und Informationen für Sie hervor.

Inhalt

Übersicht der Bedienelemente....3

Allgemeine Hinweise....4

Spezielle Sicherheitshinweise für dieses Gerät......4

Lithium-Ionen-Akkus (Li-Ion)....5

Sicherer Umgang mit Li-Ion-Akkus....5

Die Lebenszeit des Li-Ion-Akkus verlängern....6

Auspacken des Gerätes....6

Übersicht der Bedienelemente/Lieferumfang ......6

Anwendungshinweise....6

Das Gerät einschalten/ausschalten....7

Inbetriebnahme 7

Saugrohr....7

Bodendüse mit Turbo-Bürste 7

Flexibler Saugschlauch....7

Düsenaufsätze 7

Montage der Wandhalterung....7

Aufladen des Akkus....8

Benutzung des Gerätes......8

Betrieb beenden....8

Wartung......8

Entleeren des Staubbehälters 8

Das Filtersystem 8

Ersatz-Filter 9

Reinigung....9

Bodendüse....10

Staubbehälter mit Filtereinheit 10

Aufbewahrung....10

Störungsbehebung....10

Technische Daten 11

Hinweis zur Richtlinienkonformität 11

Garantie....11

Garantiebedingungen 11

Garantieabwicklung 11

Entsorgung 12

Akku-/Batterieentsorgung 12

Bedeutung des Symbols „Mülltonne“......12

Allgemeine Hinweise

Lesen Sie vor Inbetriebnahme dieses Gerätes die Bedienungsanleitung sehr sorgfältig durch und bewahren Sie diese inkl. Garantieschein, Kassenbon und nach Möglichkeit den Karton mit Innenverpackung gut auf. Falls Sie das Gerät an Dritte weitergeben, geben Sie auch die Bedienungsanleitung mit.

- Benutzen Sie das Gerät ausschließlich für den privaten

und den dafür vorgesehenen Zweck. Dieses Gerät ist nicht für den gewerblichen Gebrauch bestimmt.

- Das Netzteil ist nur zur Benutzung in trockenen Räumen geeignet.

- Überprüfen Sie, ob Ausgangsstrom, -spannung und die Polarität des Netzteils mit den Angaben auf dem angeschlossenen Gerät übereinstimmen!

- Berühren Sie das angeschlossene Netzteil nicht mit feuchten Händen!

- Zur Reinigung trennen Sie das Gerät ggf. vom Netzteil.

- Achten Sie darauf, dass das Kabel des Netzteils nicht geknickt, eingeklemmt, überfahren wird oder mit Hitzequellen in Berührung kommt.

- Benutzen Sie kein beschädigtes Netzteil.

- Reparieren Sie das Gerät nicht selbst, sondern suchen. Sie einen autorisierten Fachmann auf.

- Das Gerät und das Netzkabel müssen regelmäßig auf Zeichen von Beschädigungen untersucht werden. Wird eine Beschädigung festgestellt, darf das Gerät nicht mehr benutzt werden.

- Verwenden Sie nur Original-Zubehör.

- Zur Sicherheit Ihrer Kinder lassen Sie keine Verpackungssteile (Plastikbeutel, Karton, Styropor, etc.) erreichbar liegen.

WARNUNG:

Lassen Sie kleine Kinder nicht mit Folie spielen. Es

besteht Erstickungsgefahr!

Spezielle Sicherheitshinweise für dieses Gerät

- Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder

mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen.

• Kinder dürfen nicht mit dem Gerät spielen.
• Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
• Das Gerät ist für den Betrieb mit Sicherheitskleinspannung ausgelegt. Es darf nur an die auf dem Typenschild aufgedruckte Versorgungsspannung angeschlossen werden.
• Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch eine besondere Anschlussleitung ersetzt werden, die vom Hersteller oder seinem Kundendienst erhältlich ist.
• Benutzen Sie kein anderes als das im Lieferumfang enthaltene Netzteil.
• Saugen Sie nichts Brennbares oder Flüssigkeiten auf!
• Verwenden Sie dieses Gerät nicht zum Entfernen von Toner aus dem Laserdrucker oder Kopierer, um Feuer oder Explosion zu vermeiden.
• Saugen Sie keine heiße Asche, spitze oder scharfe Gegenstände!
• Saugen Sie niemals ohne Filter.

Lithium-Ionen-Akkus (Li-Ion)

Das Gerät ist mit Li-Ion-Akkus ausgestattet. Daraus ergeben sich viele Vorteile gegenüber anderen Batterien und Akkus:

- Eine hohe Zellenspannung (mehr Volt)

- Keinen Memory-Effekt

- Eine geringe Selbstentladung

Sicherer Umgang mit Li-Ion-Akkus

Allgemein sind Li-Ion-Akkus als sicher anzusehen. Dennoch können sich Gefahren durch mechanische Beschädigungen, elektrische Fehler sowie thermische Einwirkungen ergeben.

Durch mechanische Beschädigungen können gasförmige oder flüssige Stoffe austreten, welche stark reizend, brennbar oder sogar giftig wirken können.

Ein elektrischer Fehler, z. B. ein Kurzschluss, kann zur Überhitzung und zum Brand führen.

Auch schon die äußere Erwärmung eines Li-Ion-Akku, z. B. durch Sonneneinstrahlung oder Heizung, kann zum Brand oder zur Explosion führen.

Bei ordnungsgemäßem Umgang sind Li-Ion-Akkus sicher. Nur bei unsachgemäßer Benutzung oder Lagerung können sie gefährlich werden. Deshalb gilt:

- Vermeiden Sie Temperaturen über 40 °C und unter 0 °C.

- Lassen Sie das Gerät oder den Akku nicht fallen.

• Sollte der Li-Ion-Akku nach einem Sturz beschädigt sein, verwenden Sie diesen nicht weiter.
• Kleben Sie die Pole bei Lagerung und Entsorgung ab, damit keine Kurzschlüsse entstehen.
• Entsorgen Sie alte Akkus sachgerecht in Sammelboxen beim Handel oder bei kommunalen Sammelstellen.

Die Lebenszeit des Li-Ion-Akkus verlängern

Für Li-Ion-Akkus gilt mehr noch als bei anderen Akkus, dass durch ihre richtige Behandlung die Lebensdauer verlängert werden kann. Einfache Regeln beim Laden und Lagern helfen Ihnen die Kapazität des Akkus zu erhalten:

• Temperatur: Eine Temperatur zwischen 10 - 25 °C ist für diese Akkus optimal. Temperaturen darüber können zu einer vorzeitigen Alterung führen.
• Ladung und Entladung: Bei den Ladezyklen sollten sowohl die Volladung als auch die Tiefentladung vermieden werden.

Ist die Aufladung des Akkus abgeschlossen, sollten Sie unmittelbar darauf das Ladegerät abstecken. Eine 90 % Aufladung gilt als optimal.

Umgekehrt ist es für den Akku verträglicher, wenn er nicht bis 0 % entladen wird. Wenn sich die Möglichkeit ergibt, sollten Sie den Akku bereits ab einem Ladezustand von 30 % wieder aufladen.

- Lagerung: Lagern Sie Akkus trocken und bei gemäßigten Temperaturen zwischen 10 °C und 20 °C. Bedenken Sie auch den Effekt der Selbstentladung! Ist der Akku bereits leer, kann dieser Effekt zur Tiefententladung führen und den Akku beschädigen. Soll der Akku längere Zeit gelagert werden, können Sie diesem Effekt entgegenwirken. Dann empfehlen wir den Akku vor der Lagerung auf ca. 40 % aufzuladen. Nach spätestens einem Monat sollten Sie den Ladezustand kontrollieren.

Auspacken des Gerätes

1. Nehmen Sie das Gerät aus seiner Verpackung.
2. Prüfen Sie den Lieferumfang auf Vollständigkeit.
3. Überprüfen Sie das Gerät auf eventuelle Transportschäden, um Gefährdungen zu vermeiden.

HINWEIS:

Sollten Sie einen Transportschaden feststellen, wenden Sie sich umgehend an Ihren Händler. Ein beschädigtes Gerät nicht in Betrieb nehmen!

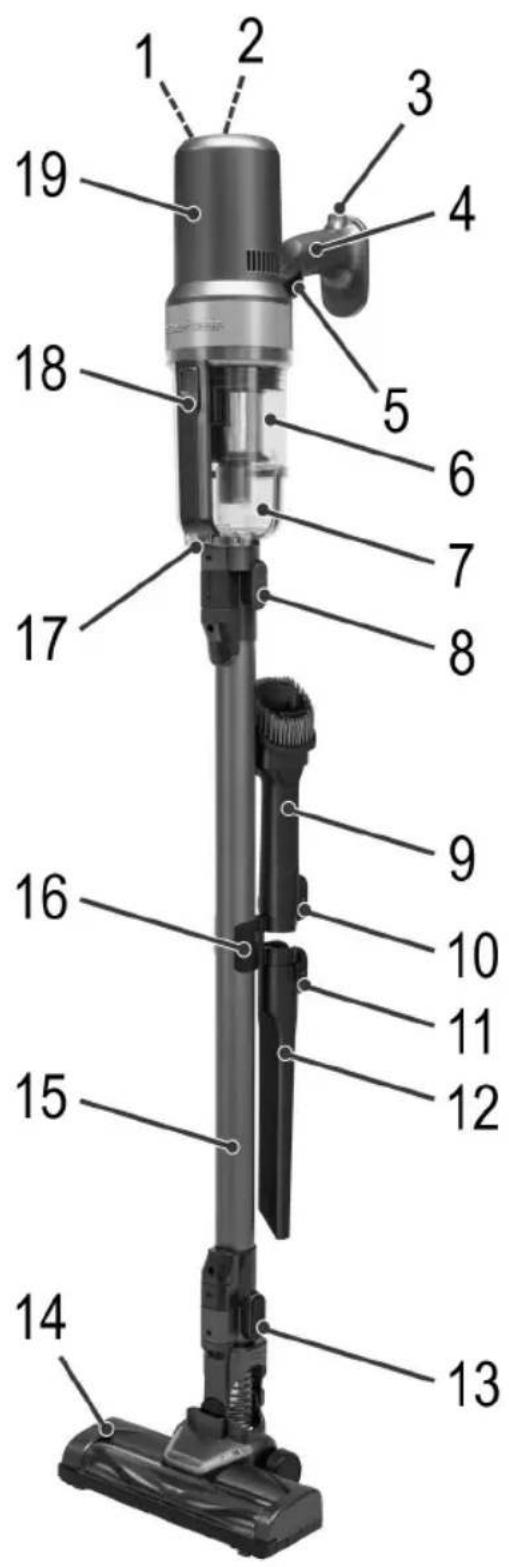

Übersicht der Bedienelemente / Lieferumfang

1 Kontrollleuchten
2 Taste ECO
3 Netzteil-Anschlussbuchse
4 Tragegriff
5 Ein-/Aus-Taste

6 Staubbehälter
7 Öffnungsklappe
8 Entriegelung für das Saugrohr
9 Kombinierte Polster- / Bürstendüse
10 Entriegelung für die Polster- / Bürstendüse
11 Entriegelung für die Fugendüse
12 Fugendüse
13 Entriegelung der Bodendüse
14 Bodendüse mit Turbo-Bürste
15 Saugrohr
16 Zubehörhalterung
17 Öffner / Verriegelung der Klappe
18 Entriegelung des Staubbehälters
19 Motorgehäuse / Handgerät

Ohne Abbildung

1×Saugschlauch
1×Netzteil
1×Wandhalterung
2×Dübel
2×Schraube

Anwendungshinweise

• Das Gerät ist sehr gut geeignet, um schnell kleine Mengen trockenen Schmutz oder Staub aufzusaugen.
• Der Betrieb des Gerätes erfolgt über den aufgeladenen Akku. Die Aufladung erfolgt über das mitgelieferte Netzteil.
• Ein direkter Netzbetrieb mit dem Netzteil ist nicht möglich.
• Hängen Sie das Gerät in die im Lieferumfang enthaltene Wandhalterung, wenn Sie das Gerät nicht benutzen. Sie dient gleichzeitig als Ladestation.

ACHTUNG:

Das Gerät kann nicht selbstständig stehen. Wenn Sie die Wandhalterung nicht nutzen, legen Sie den Staubsauger vorsichtig auf den Boden.

• Der Akku-Sauger ist kein vollwertiger Ersatz für einen herkömmlichen Bodenstaubsauger. Speziell auf langflorigem Teppich reicht die Reinigungsleistung konstruktionsbedingt nicht aus.
• Verschmutzte Filter verringern die Saugleistung des Staubsaugers, daher empfehlen wir eine regelmäßige Reinigung der vorhandenen Schmutzfilter.
• Idealerweise reinigen Sie die Filter nach jedem längeren Gebrauch.
• Bitte prüfen und reinigen Sie regelmäßig die elektrische Bodendüse.
• Stark verschmutzte Fußböden reinigen Sie bei Bedarf bitte mehrfach und / oder nutzen Sie dafür einen herkömmlichen 230 V\~ Bodenstaubsauger.

Das Gerät einschalten/ausschalten

• Mit der Taste (5) im Griff schalten Sie das Gerät ein und aus. Drücken Sie die Taste nur kurz. Sie müssen die Taste nicht festhalten.
• Das Gerät startet mit der hohen Leistungsstufe.
• Drücken Sie die Taste ECO, um zwischen der hohen und der niedrigen Leistungsstufe umzuschalten. Im ECO-Modus können Sie die Laufzeit des Akkus verlängern.

Inbetriebnahme

Saugrohr

• Stecken Sie das Saugrohr mit den zwei Kontaktstiften in den Anschluss am Handgerät. Es muss hörbar einrasten.
• Um das Saugrohr zu lösen, drücken Sie auf die Entriegelung (8) und ziehen es gleichzeitig ab.
• Befestigen Sie die Polster-/Bürstendüse und die Fugendüse mit der Halterung am Saugrohr. So haben Sie das Zubehör stets griffbereit.

Bodendüse mit Turbo-Bürste

• Die Bodendüse ist bis auf langflorigen Teppich für jeden Bodenbelag geeignet.
• Während des Betriebs leuchten die LED's an der Bodendüse zur besseren Sicht in dunklen Bereichen.

ACHTUNG:

Die LED's können nicht von Ihnen gewechselt werden.

• Stecken Sie das untere Ende des Saugrohres auf den Anschluss an der Bodendüse. Beachten Sie die Kontaktstifte an der Bodendüse. Das Saugrohr muss hörbar einrasten.
• Um das Saugrohr zu lösen, drücken Sie auf die Entriegelung (13) und ziehen es gleichzeitig ab.

Flexibler Saugschlauch

Mit diesem dehnbaren Saugschlauch erreichen Sie jeden schwer zugänglichen Bereich.

• Stecken Sie das Ende des Saugschlauches mit der Entriegelung auf den Anschluss am Handgerät. Beachten Sie die Aussparung für die Entriegelung am Handgerät. Die Verbindung muss hörbar einrasten.
• Um den Saugschlauch zu lösen, drücken Sie auf die Entriegelung am Saugschlauch und ziehen ihn gleichzeitig ab.

Düsenaufsätze

Sie haben drei Möglichkeiten, diese Düsen am Gerät anzuschließen:

Anschluss am Handgerät

- Stecken Sie eine Düse in den Anschluss am Handgerät. Beachten Sie die Aussparung für die Entriegelung am Handgerät. Die Verbindung muss hörbar einrasten.

- Um die jeweilige Düse zu lösen, drücken Sie auf die Entriegelung (10 oder 11) und ziehen diese gleichzeitig ab.

Anschluss am Saugrohr

Am unteren Ende des Saugrohrs befindet sich der gleiche Steckanschluss wie am Handgerät. Montieren / demontieren Sie die Düse wie zuvor beschrieben.

Anschluss am flexiblen Saugschlauch

• Beachten Sie die Aussparung mit der Führungsnase am Anschluss des Saugschlauchs.
• Stecken Sie eine Düse auf den Saugschlauch. Die Verbindung muss hörbar einrasten.
• Um die jeweilige Düse zu lösen, drücken Sie auf die Entriegelung (10 oder 11) und ziehen diese gleichzeitig ab.

Fugendüse

Damit saugen Sie Schmutz aus Ecken, Fugen und kleinen Zwischenräumen.

Kombinierte Polster- / Bürstendüse

Diese Düse ist zur Staubaufnahme auf kleineren Oberflächen wie Polster, Möbel oder Gardinen geeignet. Benutzen Sie die Düse mit arretierter Bürste, um die zu reinigende Oberfläche nicht zu zerkratzen.

• Drücken Sie dafür die Taste und schieben die Bürste an das Ende der Düse. Sie muss einrasten.
• Um die Arretierung der Bürste zu lösen, drücken Sie wieder auf die Taste.

Montage der Wandhalterung

WARNUNG:

Vergewissern Sie sich vorher, ob sich Leitungen in der Wand verbergen, die Sie beschädigen könnten!

ACHTUNG:

Platzieren Sie die Wandhalterung so, dass das Gerät keiner direkten Sonneneinstrahlung oder anderen Wärmequellen ausgesetzt ist.

HINWEIS:

Möchten Sie die Wandhalterung gleichzeitig als Ladestation nutzen, muss sich eine Steckdose in der Nähe befinden.

1. Messen Sie die Höhe für die Wandhalterung. Halten Sie den Staubsauger an die Wand, wenn er komplett mit dem Saugrohr und der Bodendüse montiert ist.
2. Messen Sie die Distanz zwischen den beiden Langlöchern der Halterung aus und bohren Sie in diesem Abstand zwei Löcher in die Wand.
3. Setzen Sie die Dübel in die Wand.
4. Drehen Sie die Schrauben mit einem Schraubenzieher in die Dübel, so dass sie ca. 3 - 4 mm überstehen.
5. Hängen Sie die Wandhalterung auf die Schrauben.

Aufladen des Akkus

ACHTUNG:

Laden Sie den Akku nicht unbeaufsichtigt.

1. Schalten Sie das Gerät aus.
2. Verbinden Sie den Netzteilstecker mit einer der nachfolgend genannten Anschlussbuchsen.
3. Direkt am Gerät befindet sich eine Anschlussbuchse (3).

4. Wenn Sie die Wandhalterung zuvor montiert haben, nutzen Sie die Anschlussbuchse unten an der Wandhalterung. Hängen Sie das Gerät in die Wandhalterung. Setzen Sie es zuerst oben an der Verriegelung an. Die Verbindung muss hörbar einrasten.

5. Schließen Sie das Netzteil an einer geprüften Steckdose an. Laden Sie das Gerät vor der ersten Benutzung ca. 4,5 Stunden auf.

HINWEIS:

• Die Kontrollleuchten zeigen Ihnen den Ladezustand des Akkus an. (25 %, 50 %, 75 %, 100 %)
- Das Gerät hat eine elektronische Ladekontrolle, welche eine Überladung verhindert.
- Der Ladevorgang ist beendet, wenn alle 4 Kontrollleuchten leuchten.
- Trennt man das Gerät vom Netzteil, erlöschen die Kontrollleuchten.
- Es ist normal, dass sich das Gerät während des Aufladens erwärmt.

1. Ist der Akku vollständig geladen, ziehen Sie das Netzteil aus der Steckdose.

HINWEIS:

Auch im ausgeschalteten Zustand entlädt sich der Akku stetig. Falls Sie das Gerät längere Zeit nicht verwenden, laden Sie den Akku mindestens alle 4 bis 6 Wochen auf.

Benutzung des Gerätes

Sie können das Gerät als Bodenstaubsauger oder als Handstaubsauger (Grundgerät) benutzen.

1. Trennen Sie das Gerät vom Netzteil.

2. Um das Gerät aus der Wandhalterung zu lösen, halten Sie es mit einer Hand am Gehäuse fest, während Sie mit der anderen Hand die Verriegelung an der Wandhalterung nach oben schieben.

3. Schalten Sie das Gerät ein.

ACHTUNG:

- Die Saugöffnung muss jederzeit frei von Blockierungen sein. Verstopfungen führen zu Überhitzung und Beschädigung des Motors.

ACHTUNG:

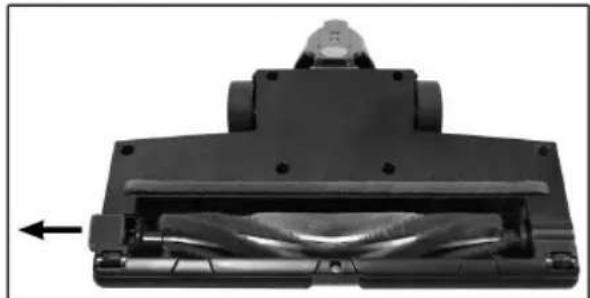

• Dreht sich die Bürstenwalze in der Bodendüse nicht mehr, ist diese vielleicht durch einen Fremdkörper blockiert. Entfernen Sie in diesem Fall die Blockade wie im Kapitel „Reinigung“ →Bodendüse“ beschrieben. Anschließend können Sie den Betrieb fortsetzen.

HINWEIS:

• Wenn Sie das Gerät mit der Bodendüse benutzen, empfehlen wir die höhere Leistungsstufe.
• Während des Betriebs leuchten je nach Ladekapazität des Akkus 1 bis 4 Kontrollleuchten.
• Wir empfehlen, den Akku erneut aufzuladen, wenn die Kontrollleuchten nur noch 25 % Kapazität anzeigen.
• Wenn die Kapazität des Akkus zu Ende geht, blinkt die letzte Kontrollleuchte für einige Sekunden. Die Elektronik schaltet den Motor aus, bevor der Akku tiefenentladen wird. Laden Sie den Akku wieder auf.

Betrieb beenden

1. Schalten Sie das Gerät aus.
2. Wenn Sie die Wandhalterung zuvor montiert haben, hängen Sie den Staubsauger darin ein.

Wartung

Entleeren des Staubbehälters

1. Trennen Sie das Gerät vom Netzteil.
2. Lösen Sie gegebenenfalls das Saugrohr oder den Dü- senaufsatz vom Gerät.

3. Halten Sie das Gerät mit der Öffnungsklappe über einen Mülleimer.

4. Entleeren Sie den Inhalt des Staubbehälters. Drücken Sie dafür die Verriegelung (17) am Staubbehälter, um die Klappe zu öffnen.

5. Schließen Sie die Klappe wieder. Die Verriegelung am Staubbehälter muss einrasten.

Ihr Gerät verfügt über 2 Filter. Das herkömmliche Staubbeutelsystem wurde ersetzt durch einen transparenten Staubbehälter. In ihm werden grober Schmutz und kleinste Schwebepartikel durch die hohe Strömungsgeschwindigkeit aus der „Saugluft“ gewirbelt.

Der Erwerb von Staubbeuteln entfällt.

Die Filter müssen regelmäßig gereinigt werden.

ACHTUNG:

- Waschen Sie die Filter niemals in der Waschmaschine.

ACHTUNG:

• Tauchen Sie den Staubbehälter nie in Wasser. Spülen Sie ihn auch nicht mit Wasser aus. Dies könnte die Elektronik zerstören.
• Verwenden Sie keinen Haartrockner zum Trocknen.
• Nehmen Sie das Gerät nur wieder in Betrieb, wenn alle Filter vollständig trocken und korrekt montiert sind.

Die Filtereinheit

Die Filtereinheit befindet sich im Staubbehälter und besteht aus:

• HEPA-Filter
• Grobfilter

Um die Filtereinheit zu reinigen gehen Sie wie folgt vor:

1. Entleeren Sie den Staubbehälter wie zuvor beschrieben. (Punkte 1-5)

2. Demontage der Filtereinheit

2.1 Halten Sie das Gerät am Griff mit der linken Hand fest. Beachten Sie die Symbole (drei Punkte) am Gerät. Schieben Sie die Entriegelung des Staubbehälters (18) und drehen Sie den Staubbehälter gleichzeitig nach links. Das Symbol ● am Staubbehälter sitzt nun unter dem linken Symbol ● am Handgerät. Jetzt lässt sich der Staubbehälter vom Gehäuse trennen.
2.2 Ziehen Sie den HEPA-Filter an dem Fähnchen „UP“ heraus.
2.3 Ziehen Sie den Grobfilter mit dem Henkel aus dem Staubbehälter. Der Griff des Henkels befindet sich an der Seite der Entriegelung (18).

1. Reinigung der Filter

3.1 Klopfen Sie beide Filter über einen Mülleimer aus. Den HEPA-Filter können Sie auch ausbürsten. Bei stärkeren Verschmutzungen reinigen Sie die Filter unter fließendem Wasser.
3.2 Lassen Sie die Filter an der Luft vollständig trocknen, bevor Sie sie wieder einsetzen!
3.3 Den Staubbehälter können Sie mit einem feuchten Tuch auswischen. Trocknen Sie ihn danach ab.

1. Montage der Filtereinheit

4.1 Setzen Sie den Grobfilter in den Staubbehälter. Beachten Sie die Aussparungen im Staubbehälter. Setzen Sie den Grobfilter leicht ein, da sich dieser sonst schwer entfernen lässt.
4.2 Setzen Sie den HEPA-Filter zurück in den Grobfilter. Das Fähnchen „UP“ muss nach oben zeigen.
4.3 Befestigen Sie den Staubbehälter wieder am Handgerät. Setzen Sie den Staubbehälter so an das Handgerät, dass das Symbol ● am Staubbehälter unter dem linken Symbol ● am Handgerät sitzt. Drehen Sie den Staubbehälter nach rechts bis zum Anschlag. Das Symbol ● am Staubbehälter muss unter dem rechten Symbol ● am Handgerät sitzen. Die Verbindung muss hörbar einrasten.

Ersatz-Filter

Diese können Sie über unser Internet-Serviceportal

www.sli24.de

unter „Ersatzteile & Zubehör“ bestellen.

Reinigung

WARNUNG:

• Trennen Sie das Gerät vor der Reinigung immer vom Netzteil!
• Das Motorgehäuse auf keinen Fall zum Reinigen in Wasser tauchen. Es könnte zu einem elektrischen Schlag oder Brand führen.

ACHTUNG:

• Benutzen Sie keine Drahtbürste oder andere scheuernde Gegenstände.

• Benutzen Sie keine scharfen oder scheuernden Reinigungsmittel.
  • Die einzelnen Bauteile sind nicht für die Reinigung in der Spülmaschine geeignet.

• Das Gehäuse kann mit einem leicht feuchten Tuch abgewischt werden.

• Das Netzteil können Sie mit einem trockenen Tuch abwischen.

Bodendüse

1. Lösen Sie die Bodendüse vom Saugrohr.
2. Drehen Sie die Bodendüse herum, dass Sie die Unterseite sehen. Schieben Sie die Verriegelung bis zum Anschlag nach außen.
3. Ziehen Sie die Bürstenwalze heraus.
4. Entfernen Sie Fäden und Haare, die sich an der Bürste aufgerollt haben. Nehmen Sie gegebenenfalls eine Schere zur Hilfe.

5. Montage:

5.1 Setzen Sie die Bürstenwalze zuerst mit der dreieckigen Aussparung zurück in das Fach.
5.2 Führen Sie das andere Ende der Bürstenwalze mit dem eckigen Lager in die Aussparung unter die Verriegelung.

1. Schließen Sie die Verriegelung der Bürstenwalze. Stellen Sie sicher, dass die Bürstenwalze richtig sitzt, bevor Sie die Bodendüse wieder benutzen.

Staubbehälter mit Filtereinheit

Für die Reinigung dieser Bauteile lesen Sie bitte im Kapitel „Wartung“.

Aufbewahrung

• Reinigen Sie das Gerät wie beschrieben und lassen Sie es vollständig trocknen.
• Sie können die zuvor montierte Wandhalterung zur Aufbewahrung nutzen.
• Wir empfehlen, das Gerät in der Original-Verpackung aufzubewahren, wenn Sie es über einen längeren Zeitraum nicht benutzen möchten.

HINWEIS zur Akku-Lebensdauer:

Auch im ausgeschalteten Zustand entlädt sich der Akku stetig. Falls Sie das Gerät längere Zeit nicht verwenden, laden Sie den Akku mindestens alle 4 bis 6 Wochen auf.

• Lagern Sie das Gerät immer außerhalb der Reichweite von Kindern an einem gut belüfteten und trockenen Ort.
  • Die Lagertemperatur sollte zwischen 0 °C und 40 °C liegen.

Störungsbehebung

Störung Mögliche Ursache Abhilfe
Das Gerät ist ohne Funktion.	Das Netzteil ist angeschlossen. Trennen Sie das Gerät vom Netzteil.
	Der Akku ist leer. Laden Sie den Akku auf.
	Der Akku ist defekt. Wenden Sie sich an unseren Service oder an Ihren Händler.
Eine einzelne Kontroll-leuchte blinkt. Danach schaltet die Elektronik den Motor aus.	Der Akku ist leer. Laden Sie den Akku auf.
Schwache Saugleistung. Der Akku ist fast leer. Laden Sie den Akku auf.
Geräusche während des Betriebs.	Es befindet sich ein aufgesaugter Fremdkörper in der Bodendüse.	Entfernen Sie den Fremdkörper. Wenn nötig, trennen Sie die Bodendüse vom Saugrohr.
Die Bodendüse mit Turbo-Bürste funktioniert nicht.	Die Bürstenwalze ist mit Schmutz blockiert.	Reinigen Sie die Bodendüse wie unter „Reinigung“ beschrieben.
	Das Saugrohr und/oder die Bodendüse sind nicht richtig montiert.	Überprüfen Sie die Montage.
Der Akku hält die Aufladung nicht.	Der Akku hat das Ende seiner Lebensdauer erreicht.	Wenden Sie sich an unseren Service oder an Ihren Händler.

Technische Daten

Modell: PC-BS 3085 A

Nettogewicht

(Handgerät mit Saugrohr und Bodendüse): ......ca. 2,0 kg

Netzteil

Schutzklasse: II

Eingang: AC 100 - 240 V, 50 / 60 Hz, 0,5 A MAX

Ausgang: DC 31,5V, 500 mA

Polarität:

Akku: 25,9 V, 2200 mAh Li-Ion

Laufzeit: 40 Minuten maximal

Ladezeit: ca. 4,5 Stunden

Technische und gestalterische Änderungen im Zuge stetiger Produktentwicklungen vorbehalten.

Hinweis zur Richtlinienkonformität

Hiermit erklärt der Hersteller, dass sich das Gerät PC-BS 3085 A in Übereinstimmung mit den folgenden Anforderungen befindet:

• Europäische Niederspannungsrichtlinie 2014 / 35 / EU
- EU-Richtlinie für elektromagnetische Verträglichkeit 2014 / 30 / EU
- Ökodesign Richtlinie 2009 / 125 / EG
• RoHS-Richtlinie 2011 / 65 / EU & (EU) 2015 / 863

Garantie

Garantiebedingungen

1. Gegenüber Verbrauchern gewähren wir bei privater Nutzung des Geräts eine Garantie von 24 Monaten ab Kaufdatum.

Ist das Gerät zur gewerblichen Nutzung geeignet, gewähren wir beim Kauf durch Unternehmer für das Gerät eine Garantie von 12 Monaten.

Die Garantiezeit für Verbraucher reduziert sich auf 12 Monate, sofern sie ein zur gewerblichen Nutzung geeignetes Gerät – auch teilweise – gewerblich nutzen.

1. Voraussetzung für unsere Garantieleistungen sind der Kauf des Geräts in Deutschland bei einem unserer Vertragshändler sowie die Übersendung einer Kopie des Kaufbelegs und dieses Garantiescheins an uns.
2. Befindet sich das Gerät zum Zeitpunkt des Garantiefalls im Ausland, muss es auf Kosten des Käufers uns zur Erbringung der Garantieleistungen zur Verfügung gestellt werden.

3. Mängel müssen innerhalb von 14 Tagen nach Erkennbarkeit uns gegenüber schriftlich angezeigt werden. Besteht der Garantieanspruch zu Recht, entscheiden wir, auf welche Art der Schaden / Mangel behoben werden soll, ob durch Reparatur oder durch Austausch eines gleichwertigen Geräts.

4. Garantieleistungen werden nicht für Mängel erbracht, die auf der Nichtbeachtung der Gebrauchsanweisung, unsachgemäßer Behandlung oder normaler Abnutzung des Geräts beruhen. Garantieansprüche sind ferner ausgeschlossen für leicht zerbrechliche Teile, wie zum Beispiel Glas oder Kunststoff. Schließlich sind Garantieansprüche ausgeschlossen, wenn nicht von uns autorisierte Stellen Arbeiten an dem Gerät vornehmen.

5. Durch Garantieleistungen wird die Garantiezeit nicht verlängert. Es besteht auch kein Anspruch auf neue Garantieleistungen. Diese Garantieerklärung ist eine freiwillige Leistung von uns als Hersteller des Geräts. Die gesetzlichen Gewährleistungsrechte (Nacherfüllung, Rücktritt, Schadensersatz und Minderung) werden durch diese Garantie nicht berührt.

Stand 06 2012

Garantieabwicklung

24 Stunden am Tag, 7 Tage in der Woche

Sollte Ihr Gerät innerhalb der Garantiezeit einen Mangel aufweisen, steht Ihnen die schnellste und komfortabelste Möglichkeit der Reklamationsanmeldung über unser SLI - Internet-Serviceportal zur Verfügung.

www.sli24.de

Bitte melden Sie direkt den Servicevorgang auf unserem Online Serviceportal www.sli24.de an. Sie erhalten wenige Sekunden nach Abschluss der Anmeldung ein kostenloses Versandticket per E-Mail übermittelt. Zusätzlich erhalten Sie weitere Informationen zur Abwicklung Ihrer Reklamation.

Mit Ihren persönlichen Zugangsdaten, die direkt nach Ihrer Anmeldung per E-Mail an Sie übermittelt werden, können Sie den Status Ihres Vorgangs auf unserem Serviceportal www.sli24.de online verfolgen.

Sie brauchen das kostenlose Versandticket nur noch auf die Verpackung Ihres gut verpackten Gerätes zu kleben und das Paket bei der nächsten Annahmestelle der Deutschen Post / DHL abzugeben. Der Versand erfolgt für Sie kostenlos an unser Servicecenter bzw. Servicepartner.

So einfach kann Service sein!

1. Anmelden
2. Einpacken
3. Ab zur Post damit

Fertig, so einfach geht es!

Bitte vergessen Sie nicht, dem Gerät eine Kopie Ihres Kaufbeleges (Kassenbon, Rechnung, Lieferschein) als Garantienachweis beizulegen, da wir sonst keine kostenlosen Garantieleistungen erbringen können.

Unser Serviceportal www.sli24.de bietet Ihnen weitere Leistungen an:

• Downloadbereich für Bedienungsanleitungen
• Downloadbereich für Firmwareupdates
• FAQ's, die Ihnen Problemlösungen anbieten
• Kontaktformular
• Zugang zu unseren Zubehör- und Ersatzteile-Webshops

Auch nach der Garantie sind wir für Sie da! – Kostengünstige Reparaturen zum Festpreis!

Bitte nehmen Sie in keinem Fall eine unfreie Einsendung Ihres Gerätes vor. Unfreie Lieferungen werden von uns nicht angenommen. Es entstehen Ihnen damit erhebliche Kosten.

Stand 06 2012

Entsorgung

Akku-/Batterieentsorgung

Das Gerät enthält einen wiederaufladbaren Akku. Verbrauchte Batterien / Akkumulatoren (Akkus) gehören nicht in den Hausmüll.

Der Akku muss entnommen werden, bevor das Produkt entsorgt wird.

WARNUNG:

• Trennen Sie das Gerät vom Netzteil, bevor Sie den Akku ausbauen!
• Entnehmen Sie den Akku nur im entladenen Zustand.

- Um den Akku-Pack entnehmen zu können, müssen Sie insgesamt 12 Kreuzschlitzschrauben entfernen und das Gerät zerlegen.

Informationen, wo Batterien / Akkus zu entsorgen sind, erhalten Sie über Ihre Kommunen oder die Gemeindeverwaltungen.

Bedeutung des Symbols „Mülltonne“

Schonen Sie unsere Umwelt, Elektrogeräte gehören nicht in den Hausmüll.

Nutzen Sie die für die Entsorgung von Elektrogeräten vorgesehenen Sammelstellen und geben dort Ihre Elektrogeräte ab, die Sie nicht mehr benutzen werden.

Sie helfen damit die potenziellen Auswirkungen durch falsche Entsorgung auf die Umwelt und die menschliche Gesundheit zu vermeiden.

Sie leisten damit Ihren Beitrag zur Wiederverwertung, zum Recycling und zu anderen Formen der Verwertung von Elektro- und Elektronik-Altgeräten.

Informationen, wo die Geräte zu entsorgen sind, erhalten Sie über Ihre Stadt oder die Gemeindeverwaltung.

Gebruiksaanwijzing

Technische gegevens....20

Verwijdering....20

Beschermingsklasse: II

Voeding: AC 100 - 240 V, 50 / 60 Hz, 0,5 A MAX

Vermogen: DC 31,5 V, 500 mA

Polariteit:

Oplaadbare accu: 25,9V, 2200mAh Li-Ion

Modell: PC-BS 3085 A
