BEDIENUNGSANLEITUNG B450M PRO-VDH V2 MSI

Danke, dass Sie sich für das MSI® B450M PRO-VDH V2 Motherboard entschieden haben. Dieses Handbuch gibt informationen über Motherboard-Layout, Komponentenübersicht, BIOS-Setup und Softwareinstallation.

Inhalt

Spezifikationen 3

Packungsinhalt....5

Rückseite E/A 6

LAN Port LED Zustandstabelle....6

Übersicht der Komponenten....7

CPU Sockel....8

DIMM Steckplätze....9

PCI_E1\~3: PCIe Erweiterungssteckplätze ....10

M2_1: M.2 Steckplatz (Key M)....12

ATX_PWR1, CPU_PWR1: Stromanschlüsse 12

CPU_FAN1, SYS_FAN1: Stromanschlüsse für Lüfter 14

JTPM1: TPM Anschluss 15

JCI1: Gehäusekontaktanschluss 15

JAUD1: Audioanschluss des Frontpanels 16

JCOM1: Serieller Anschluss....16

JLPT1: Parallele Schnittstelle 16

JBAT1: Clear CMOS Steckbrücke (Reset des BIOS)....17

EZ Debug LED: Debug LED-Anzeigen 17

JRGB1: RGB LED-Streifen Anschluss 17

BIOS-Setup 18

Öffnen des BIOS Setups....18

Reset des BIOS 19

Aktualisierung des BIOS....19

Softwarebeschreibung 20

Installation von Windows ^® 10....20

Installation von Treibern....20

- Die im Paket enthaltene Komponenten sind der Beschädigung durch elektrostatischen Entladung (ESD). Beachten Sie bitte die folgenden Hinweise, um die erfolgreichen Computermontage sicherzustellen.

- Stellen Sie sicher, dass alle Komponenten fest angeschlossen sind. Lockere Steckverbindungen können Probleme verursachen, zum Beispiel: Der Computer erkennt eine Komponente nicht oder startet nicht.

- Halten Sie das Motherboard nur an den Rändern fest, und verhindern Sie die Berührung der sensiblen Komponenten.

- Um eine Beschädigung der Komponenten durch elektrostatische Entladung (ESD) zu vermeiden, sollten Sie eines elektrostatischen Armbands während der Handhabung des Motherboards tragen. Wenn kein elektrostatischen Handgelenkband vorhanden ist, sollten Sie Ihre statische Elektrizität ableiten, indem Sie ein anderes Metallobjekt berühren, bevor Sie das Motherboard anfassen.

- Bewahren Sie das Motherboard in einer elektrostatische Abschirmung oder einem Antistatiktuch auf, wenn das Motherboard nicht installiert ist.

- Überprüfen Sie vor dem Einschalten des Computers, dass sich keine losen Schrauben und andere Bauteile auf dem Motherboard oder im Computergehäuse befinden.

- Bitte starten Sie den Computer nicht, bevor die Installation abgeschlossen ist. Dies könnte permanente Schäden an den Komponenten sowie zu das Verletzung des Benutzers verursachen.

- Sollten Sie Hilfe bei der Installation benötigen, wenden Sie sich bitte an einen zertifizierten Computer-Techniker.

- Schalten Sie die Stromversorgung aus und ziehen Sie das das Stromkabel ab, bevor Sie jegliche Computer-Komponente ein- und ausbauen.

- Bewahren Sie die Bedienungsanleitung als künftige Referenz auf.

- Halten Sie das Motherboard von Feuchtigkeit fern.

- Bitte stellen Sie sicher, dass Ihre Netzspannung den Hinweisen auf dem Netzteil vor Anschluss des Netzteils an die Steckdose entspricht.

- Verlegen Sie das Netzkabel so, dass niemand versehentlich darauf treten kann. Stellen Sie nichts auf dem Netzkabel ab.

- Alle Achtungs- und Warnhinweise auf dem Motherboard müssen befolgt werden.

- Falls einer der folgenden Umstände eintritt, lassen Sie bitte das Motherboard von Kundendienstpersonal prüfen:

■ Flüssigkeit ist in dem Computer eingedrungen.

Das Motherboard wurde Feuchtigkeit ausgesetzt.

- Das Motherboard funktioniert nicht richtig oder Sie können es nicht wie in der Bedienungsanleitung beschrieben bedienen.

Das Motherboard ist heruntergefallen und beschädigt.

Das Motherboard weist offensichtlich Zeichen eines Schadens auf.

- Nutzen und lagern Sie das Gerät nicht an Stellen, an denen Temperaturen von mehr als 60°C herrschen - das Motherboard kann in diesem Fall Schaden nehmen.

Spezifikationen

CPU	Unterstützt die AMD®RyzenTM 1. und 2. Generation Prozessoren/ RyzenTM Prozessoren mit RadeonTM Vega Grafikprozessor/ AthlonTM Prozessoren mit RadeonTM Vega Grafikprozessor für Sockel AM4
Chipsatz AMD	®B450 Chipsatz
Speicher	4x DDR4 Speicherplätze, aufrüstbar bis 64GB*Unterstützt 1866/ 2133/ 2400/ 2667Mhz (durch JEDEC)Unterstützt 2667/ 2800/ 2933/ 3000/ 3066/ 3200/ 3466 MHz (durch A-XMP OC MODE)Dual-Kanal-SpeicherarchitekturUnterstützen ECC UDIMM-Speicher (non-ECC Modus)Unterstützen non-ECC UDIMM-Speicher* Weitere Informationen zu kompatiblen Speicher finden Sie unter: www.msi.com.
Erweiterung-anschlüsse	1x PCIe 3.0 x16 SteckplatzUnterstützt x16 Geschwindigkeit mit AMD®RyzenTM 1. und 2. Generation ProzessorenUnterstützt x8 Geschwindigkeit mit AMD®RyzenTM Prozessoren mit RadeonTM Vega GrafikprozessorUnterstützt x4 Geschwindigkeit mit AMD®AthlonTM Prozessoren mit RadeonTM Vega Grafikprozessor2x PCIe 2.0 x1 Steckplätze
Onboard-Grafik	1x VGA Anschluss, Unterstützung einer maximalen Auflösung von 2048x1280@60Hz, 1920x1200@60Hz*1x DVI-D Anschluss, Unterstützung einer maximalen Auflösung von 1920x1200@60Hz*1x HDMI.4 Anschluss, Unterstützung einer maximalen Auflösung von 4096x2160 @30Hz, 2560x1600 @60Hz** Diese Funktion wird nur bei der Verwendung von AMD®RyzenTM Prozessoren mit RadeonTM Vega Grafikprozessor/AthlonTM Prozessoren mit RadeonTM Vega Grafikprozessor unterstützt.* Der maximale geteilte Speicher ist 2048 MB
Aufbewahrung	AMD®B450 Chipsatz4x SATA 6Gb/s AnschlüsseUnterstützt RAID 0, RAID1 und RAID 101x M.2 Steckplatz (Key M)Unterstützt PCIe 3.0 x4 (AMD®Ryzen 1. und 2. Generation Prozessoren/ RyzenTM Prozessoren mit RadeonTM Vega Grafikprozessor) oder PCIe 3.0 x2 (AMD®AthlonTM Prozessoren mit RadeonTM Vega Grafikprozessor) und SATA 6Gb/sUnterstützt 2242/ 2260 /2280 Speichergeräte
Audio	Realtek®ALC892 Codec7.1-Kanal-HD-Audio

Fortsetzung der vorherigen Seite

LAN 1x Realtek	® 8111H Gigabit LAN Controller
USB	AMD® B450 Chipsatz2x USB 3.1 Gen1 (SuperSpeed USB) Anschlüsse stehen durch die internen USB 3.1 Gen1 Anschlüsse zur Verfügung8x USB 2.0 (High-speed USB) Anschlüsse (4 Anschlüsse an der rückseitigen Anschlussleiste, 4 Anschlüsse stehen durch die internen USB Anschlüsse zur Verfügung)AMD® Prozessor4x USB 3.1 Gen1 (SuperSpeed USB) Typ-A Anschlüsse an der rückseitigen Anschlussleiste
E/A Anschluss NUVOTON 6795D Controller Chip
Hardware Monitor	CPU/System TemperaturerfassungCPU/System GeschwindigkeitserfassungCPU/System Lüfterdrehzahlregelung
Formfaktor	m-ATX Formfaktor9,6 Zoll x 9,6 Zoll (24,4 cm x 24,4 cm)
BIOS Funktionen	1x 128 Mb FlashUEFI AMI BIOSACPI 6.1, SM BIOS 2.8Mehrsprachenunterstützung
Hintere Ein-/ und Ausgänge	1x PS/2 Tastatur/ Maus-Combo-Anschluss4x USB 2.0 Typ-A Anschlüsse1x VGA Anschluss1x DVI-D Anschluss1x HDMAnschluss4x USB 3.1 Gen1 Typ-A Anschlüsse1x LAN (RJ45) Anschluss3x Audiobuchsen
Interne Anschlüsse	1x 24-poliger ATX Stromanschluss1x 8-poliger ATX12V Stromanschluss4x SATA 6Gb/s Anschlüsse2x USB 2.0 Anschlüsse (unterstützt zusätzliche 4 USB 2.0 Anschlüsse)1x USB 3.1 Gen1 Anschluss (unterstützt zusätzliche 2 USB 3.1 Gen1 Anschlüsse)

Fortsetzung auf der nächsten Seite

Fortsetzung der vorherigen Seite

Interne Anschlüsse	1x 4-poliger CPU-Lüfter-Anschluss4x 4-polige CPU-Lüfter-Anschlüsse1x Audioanschluss des Frontpanels2x Frontpanel-Anschlüsse1x TPM Anschluss1x Gehäusekontaktschalter1x Serieller Anschluss1x Parallele Schnittstelle1x RGB LED-Streifen Anschluss1x Clear CMOS Steckbrücke
Software	TreiberAPP MANAGERSUPER CHARGERCOMMAND CENTERLIVE UPDATE 6MYSTIC LIGHTSMART TOOLX-BOOSTRAMDISKNortoSecurityGoogle Chrom Google Toolbar, Google DriveCPU-Z MSI GAMING

Packungsinhalt

Überprüfen Sie den Packungsinhalt des Mainboards. Die Packung sollte enthalten:

• Motherboard
• Treiber-DVD
  • Schnellinstallationsanleitung
• Anschlussblende
• SATA 6G Kabel x2
  • Gehäuse-Aufkleber
  • Produktregistrierungskarte
  • M.2 Schraube x1

Wichtig

Falls einer der oben aufgeführten Artikel beschädigt ist oder fehlt, wenden Sie sich bitte an Ihren Händler.

Rückseite E/A

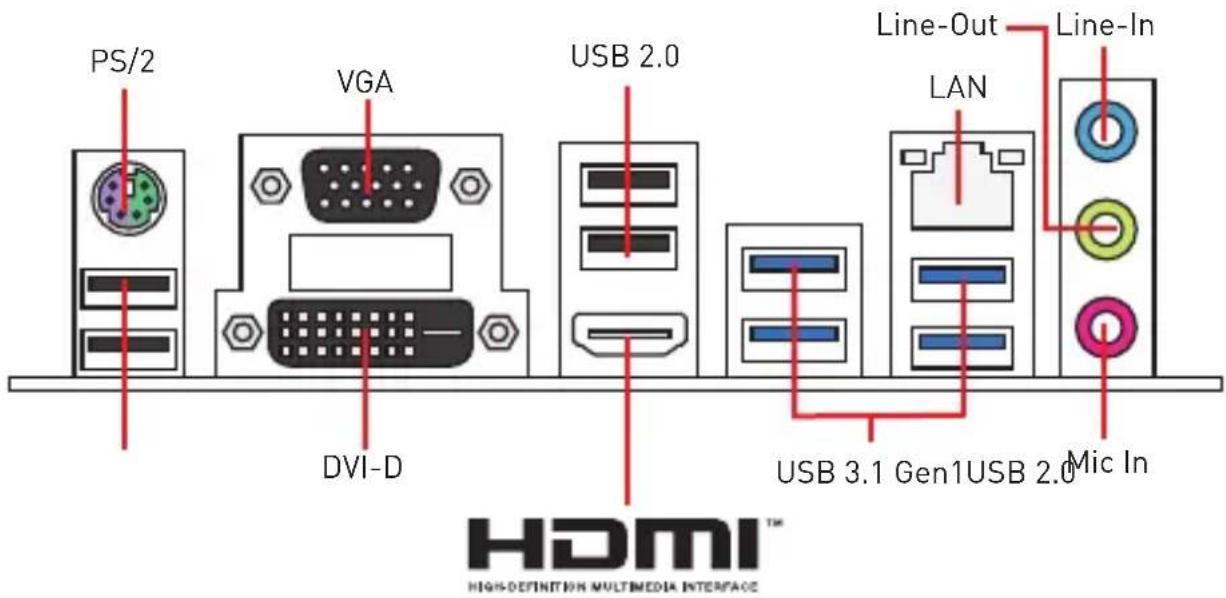

PS/2 VGA DVI-D USB 2.0 Line-Out LAN Line-In USB 3.1 Gen1USB 2.0 Mic In HDMI™ HIGH-DEFINITION MULTIMEDIA INTERFACE

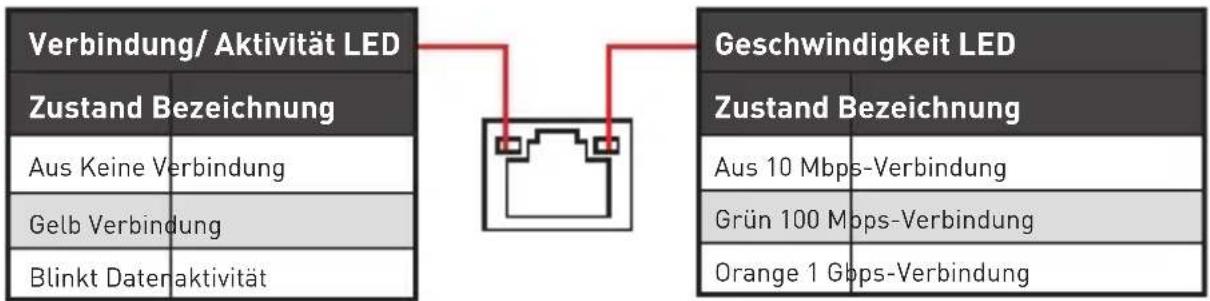

LAN Port LED Zustandstabelle

Audio 7.1-Kanal Konfiguration

Um 7.1-Kanal-Audio zu konfigurieren, müssen Sie den Front-Audio-Anschluss mit dem JAUD1 Anschluss verbinden und folgen Sie die untenstehenden Schritten.

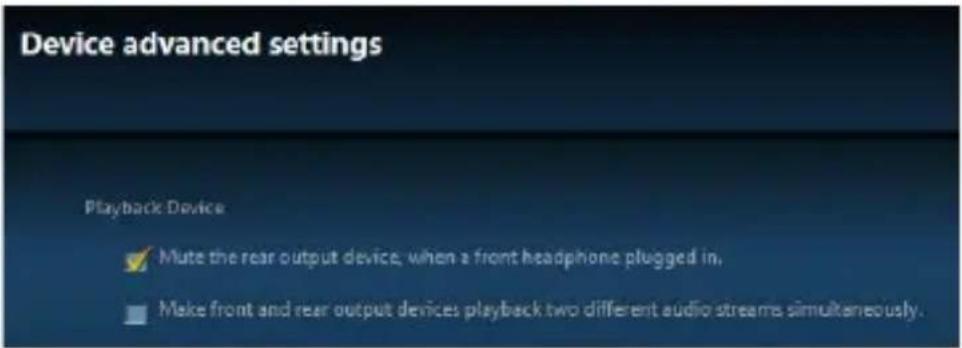

1. Klicken Sie auf Realtek HD Audio Manager > Advanced Settings, um das Dialogfeld zu öffnen.

1. Wählen Sie "Mute the rear output device" („die rückseitigen Ausgänge stumm schalten“) aus, wenn ein Front-Kopfhörer eingesteckt wird.

2. Schließen Sie Ihre Lautsprecher an die Ausgangsbuchsen auf der Rückseite und am Frontpanel an. Nach dem Anschluss eines Audio-Klinkensteckers erscheint ein Dialogfenster und fragt nach einer Bestätigung für das angeschlossene Gerät.

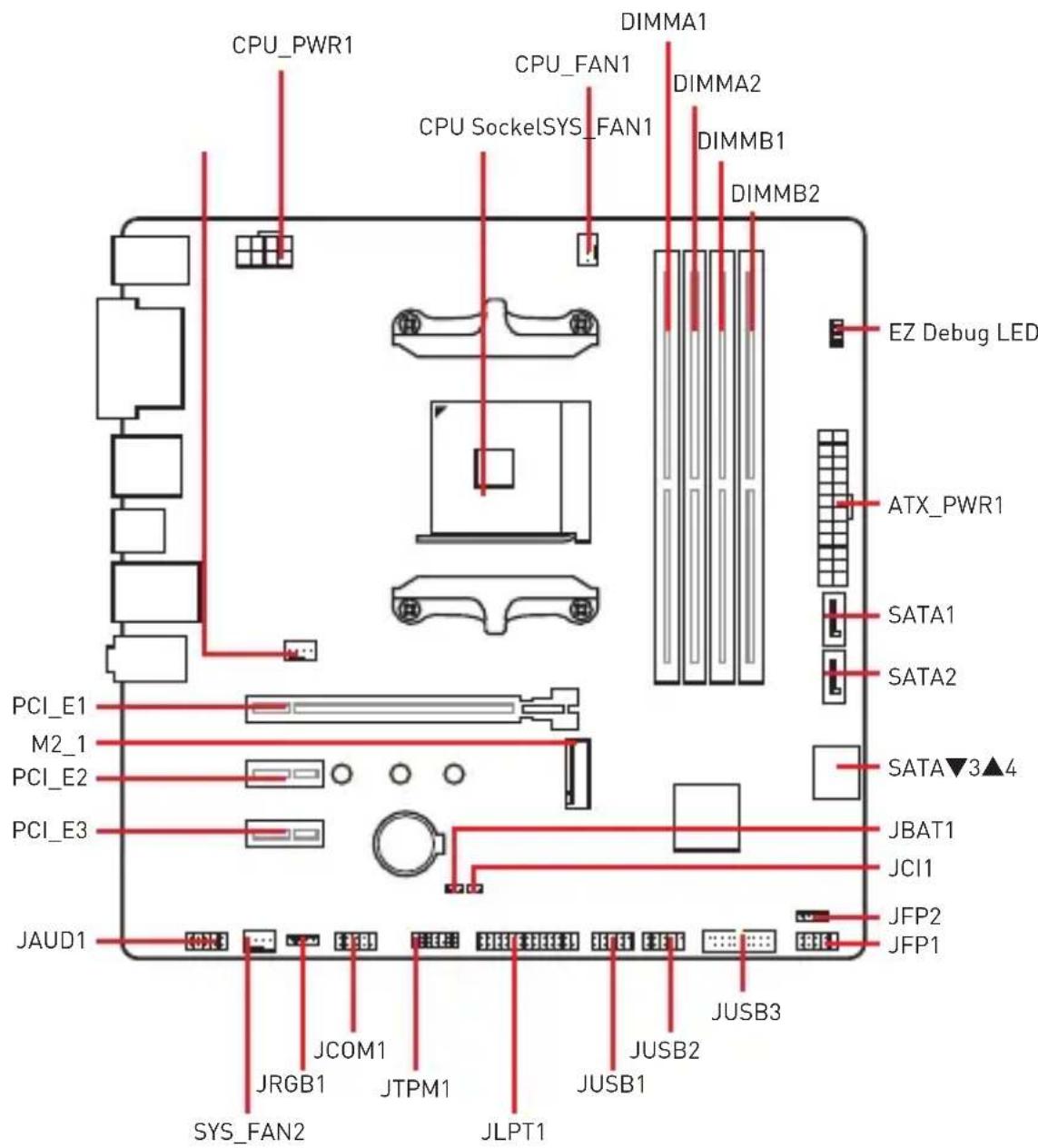

Übersicht der Komponenten

CPU_PWR1 CPU_FAN1 CPU_SockelSYS_FAN1 DIMMA1 DIMMA2 DIMMB1 DIMMB2 EZ Debug LED ATX_PWR1 SATA1 SATA2 SATA▼3▲4 PCI_E1 M2_1 PCI_E2 PCI_E3 JBAT1 JCI1 JFP2 JFP1 JAUD1 JCOM1 JRGB1 JTPM1 JUSB2 JUSB1 JLPT1 JUSB3 SYS_FAN2

CPU Sockel

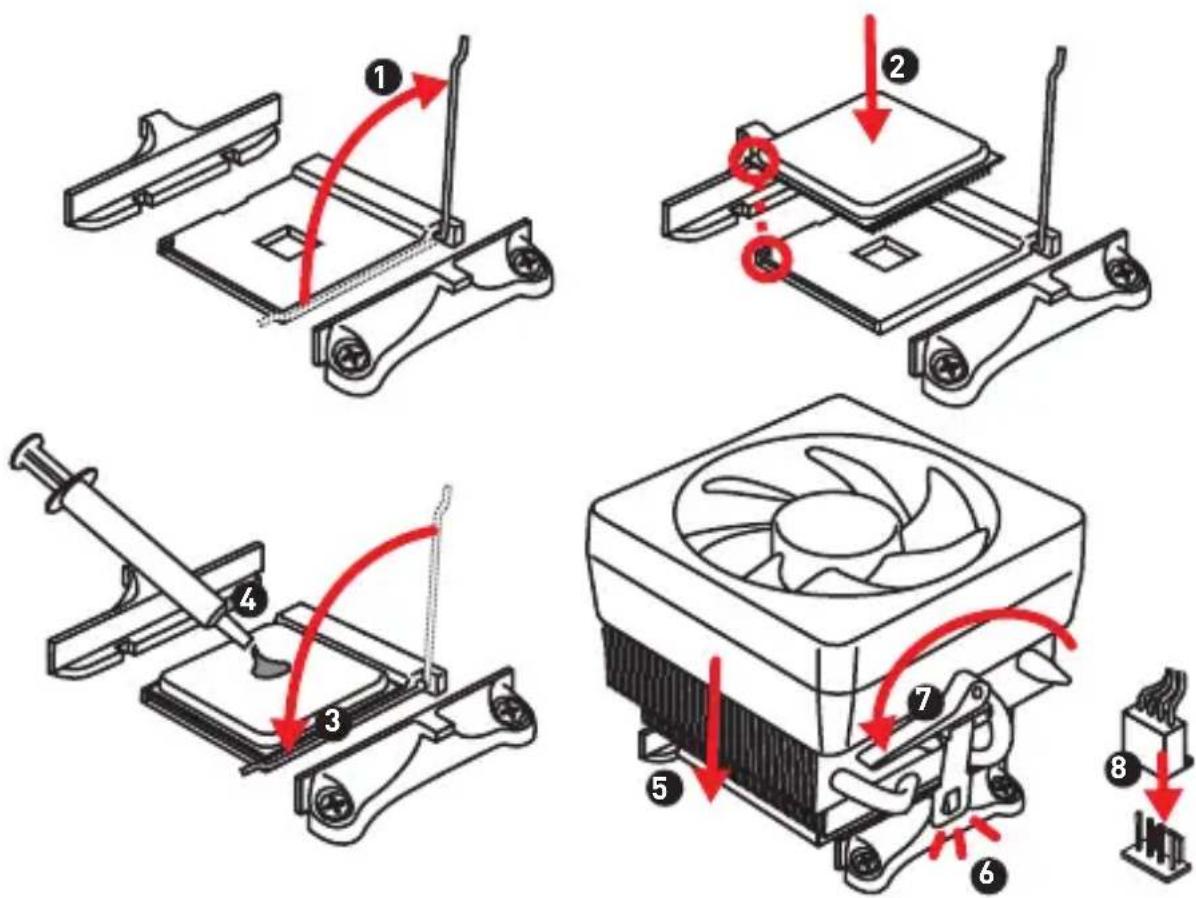

Installieren Sie bitte die CPU in den CPU Sockel, wie unten aufgezeigt.

Bei einem Wechsel des Prozessors sollte aufgrund der AM4-Prozessorarchitektur die Systemkonfiguration gelöscht und das BIOS auf die Standardwerte zurückgesetzt werden.

Ziehen Sie das Netzkabel ab, bevor Sie die CPU ein- und ausbauen.

Wenn Sie die CPU einbauen, denken sie bitte daran einen CPU-Kühler zu installieren. Ein CPU-Kühlkörper ist notwendig, um eine Überhitzung zu vermeiden und die Systemstabilität beizubehalten.

Stellen Sie sicher, dass Ihr Kühlkörper eine feste Verbindung mit der CPU hergestellt hat, bevor Sie Ihr System starten.

Überhitzung beschädigt die CPU und das System nachhaltig. Stellen Sie stets eine korrekte Funktionsweise des CPU Kühlers sicher, um die CPU vor Überhitzung zu schützen. Stellen Sie sicher, dass eine gleichmäßige Schicht thermischer Paste oder thermischen Tapes zwischen der CPU und dem Kühlkörper vorhanden ist, um die Wärmeableitung zu erhöhen.

Verwenden Sie bitte die Installationsanweisung des Kühlkörpers/Kühlers, falls Sie eine seperate CPU oder einen Kühlkörper/Kühler erworben haben.

DIMM Steckplätze

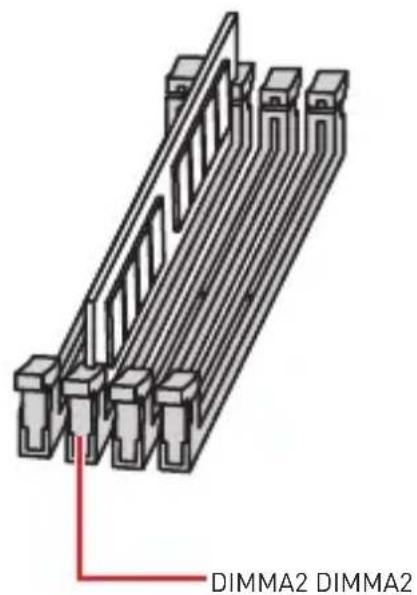

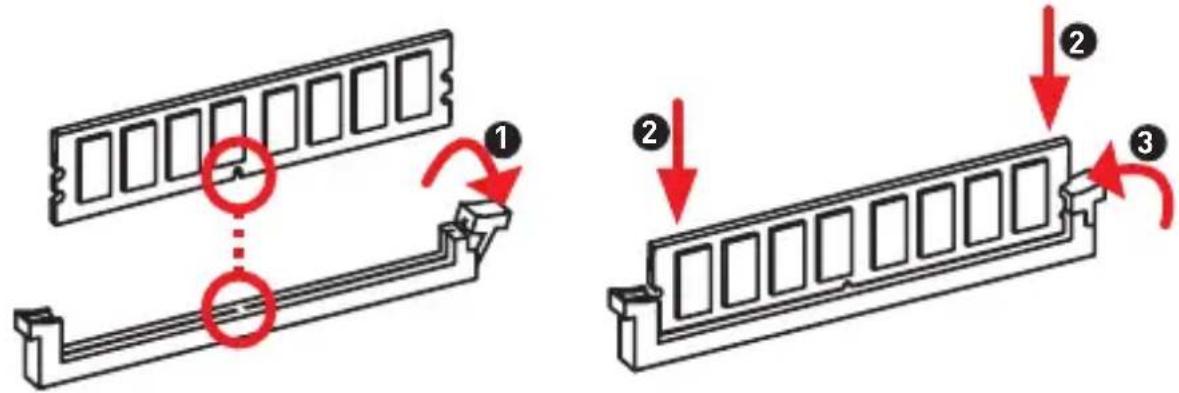

Setzen Sie bitte ein Speichermodul wie untern gezeigt in den DIMM-Steckplatz ein.

Speichermodul-Installationsempfehlung

Um einen sicheren Systemstart zu gewährleisten, bestücken Sie immer DIMMA2 zuerst.

Aufgrund der Chipsatzressourcennutzung wird die verfügbare Kapazität des Speichers kleiner sein als die Größe der installierten Speicherkapazität.
Basierend auf der Prozessorspezifikation wird eine Speicherspannung unter 1,35 Volt vorgeschlagen, um der Prozessor zu schützen.
Speichermodule können auf Basis der offizielle Spezifikation der AM4 CPU/ des Speicher-Controllers mit einer niedrigeren Frequenz unter dem Standardzustand arbeiten. Weitere Informationen zu kompatiblen Speichermodulen finden Sie unter: http://www.msi.com.

PCI\_E1\~3: PCIe Erweiterungssteckplätze

ProzessorenSteckplätze	RyzenTM 1. und2. GenerationProzessoren	RyzenTMProzessoren mitRadeonTM VegaGrafikprozessor	AthlonTMProzessoren mitRadeonTM VegaGrafikprozessor
PCI_E1 PCIe 3.0 x16	PCIe 3.0 x8 PCIe 3.0	x4
PCI_E2 PCIe 2.0 x1 P	Cle 2.0 x1 PCIe 2.0	x1
PCI_E3 PCIe 2.0 x1 P	Cle 2.0 x1 PCIe 2.0	x1

Wichtig

Achten Sie darauf, dass Sie den Strom abschalten und das Netzkabel aus der Steckdose herausziehen, bevor Sie eine Erweiterungskarte installieren oder entfernen. Lesen Sie bitte auch die Dokumentation der Erweiterungskarte, um notwendige zusätzliche Hardware oder Software-Änderungen zu überprüfen.

Wenn Sie eine große und schwere Grafikkarte einbauen, benötigen Sie einen Grafikkarten-Stabilisator (Graphics Card Bolster) der das Gewicht trägt und eine Verformung des Steckplatzes vermeidet.

Diese Anschlüsse verbinden die Schalter und LEDs des Frontpanels.

Dieser Anschluss basiert auf der Hochgeschwindigkeitsschnittstelle SATA 6Gb/s. Pro Anschluss kann ein SATA Gerät angeschlossen werden.

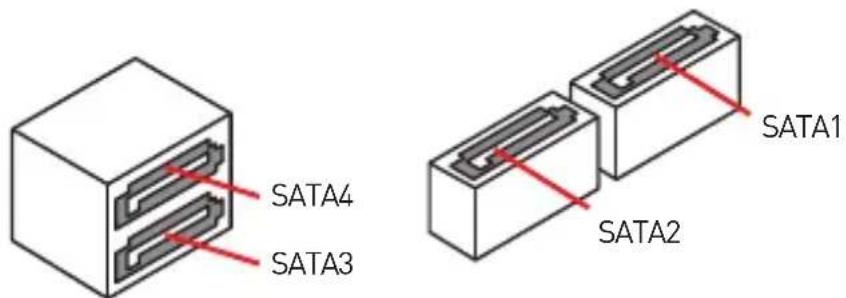

SATA4 SATA3 SATA1 SATA2

Wichtig

Knicken Sie das SATA-Kabel nicht in einem 90° Winkel. Datenverlust könnte die Folge sein.

SATA-Kabel haben identische Stecker an beiden Enden. Es wird empfohlen den flachen Stecker auf dem Motherboard einstecken.

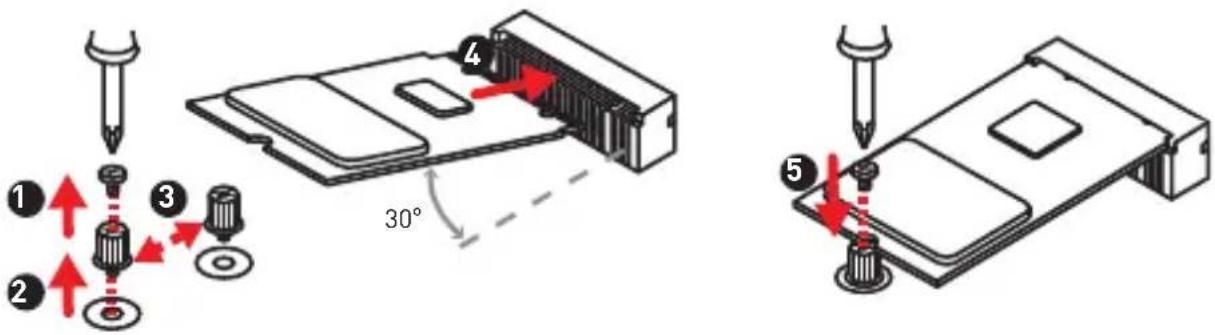

M2\_1: M.2 Steckplatz (Key M)

Bitte installieren Sie das M.2 Solid-State-Laufwerke (SSD) in den M.2 Steckplatz (siehe unten).

Mit diesen Anschlüssen verbinden Sie die ATX Stromstecker.

1ATX_PWR1	1 +3.3V 13 +3.3V
	2 +3.3V 14 -12V
	3 Ground 15 Ground
	4 +5V 16 PS-ON#
	5 Ground 17 Ground
	6 +5V 18 Ground
	7 Ground 19 Ground
	8 PWR OK 20 Res
	9 5 VSB 21 +5V
	10 +12V 22 +5V
	11 +12V 23 +5V
	12 +3.3V 24 Ground

CPU_PWR14 1	1 Ground 5 +12V
	2 Ground 6 +12V
	3 Ground 7 +12V
	4 Ground 8 +12V

Wichtig

Stellen Sie sicher, dass alle Anschlüsse mit den richtigen Anschlüssen des Netzteils verbunden sind, um einen stabilen Betrieb der Hauptplatine sicherzustellen.

Mit diesen Anschlüssen können Sie die USB 2.0 Anschlüsse auf dem Frontpanel verbinden.

	1	VCC	2	VCC
	3 USB0-4 USB1-
	5	USB0+	6	USB1+
	7 Ground 8 Ground
	9	No Pin 10		NC

Wichtig

• Bitte beachten Sie, dass Sie die mit VCC (Stromführende Leitung) und Ground (Erdleitung) bezeichneten Pins korrekt verbinden müssen, ansonsten kann es zu Schäden kommen.
• Um das iPad, iPhone und iPod über USB-Anschlüsse aufzuladen, installieren Sie bitte die MSI® SUPER CHARGER Software.

JUSB3: USB 3.1 Gen1 Anschluss

Mit diesem Anschluss können Sie den USB 3.1 Gen1 Anschluss auf dem Frontpanel verbinden.

Bitte beachten Sie, dass Sie die mit Stromführende Leitung und Erdleitung bezeichneten Pins korrekt verbinden müssen, ansonsten kann es zu Schäden kommen.

CPU\_FAN1, SYS\_FAN1\~2: Stromanschlüsse für Lüfter

Diese Anschlüsse können im PWM (Pulse Width Modulation) Modus oder DC-Modus betrieben werden. Im PWM-Modus bieten die Lüfteranschlüsse konstante 12V Ausgang und regeln die Lüftergeschwindigkeit per Drehzahlsteuersignal. Im DC-Modus bestimmen die Lüfteranschlüsse die Lüftergeschwindigkeit durch Ändern der Spannung. Wenn Sie einen 3-Pin (Non-PWM) Lüfter an einen PWM-Modus Lüfteranschluss anschließen, läuft der Lüfter mit höchster Drehzahl und kann unangenehm laut werden. Folgen Sie den folgenden Anweisungen, um den PWM-oder DC-Modus auszuwählen.

Lüfteranschlüsse des Standard-PWM-Modus

CPU_FAN1

Lüfteranschlüsse des Standard-DC-Modus

SYS_FAN1/2

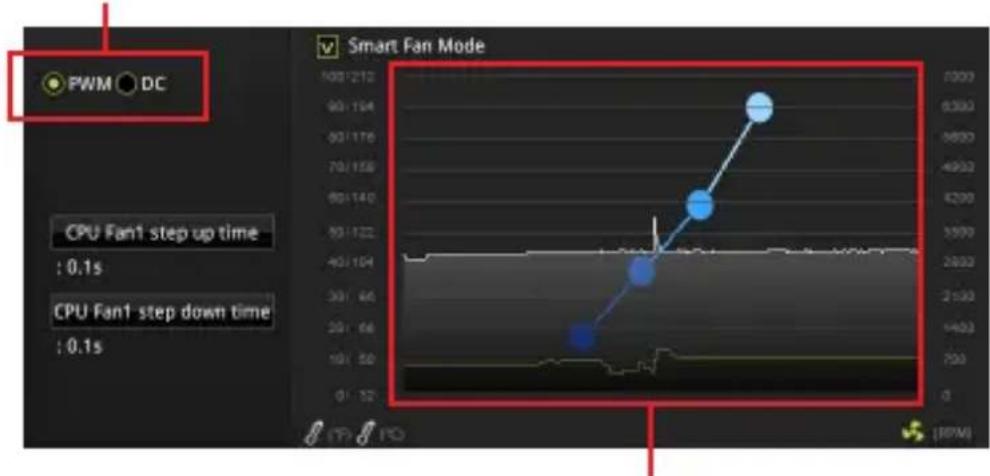

Umschalten des Lüfter-Modus und Anpassung der Lüfterdrehzahl

Sie können unter BIOS > HARDWARE MONITOR zwischen dem PWM- und DC-Modus umschalten und die Lüfterdrehzahl ändern.

Wählen Sie den PWM- oder DC-Modus aus

Die Gradientenpunkte des Lüfterverlaufs erlauben die Anpassung der Lüfterdrehzahl in Abhängigkeit von der CPU-Temperatur.

Wichtig

Überprüfen Sie die ordnungsgemäße Funktion der Lüfter nach dem Umschalten des PWM-/DC-Modus.

Pin-Belegung der Lüfteranschlüsse

Pin-Belegung des PWM-Modus
1	Ground 2 +1	2V
3	Sense 4 Speed	Control Signal

Pin-Belegung des DC-Modus
1 G	Ground 2 Vol	ltage	Control
3 S	Sense 4 NC

JTPM1: TPM Anschluss

Dieser Anschluss wird für das TPM Modul (Trusted Platform Module) verwendet. Weitere Informationen über den Einsatz des optionalen TPM Modules entnehmen Sie bitte dem TPM Plattform Handbuch.

	1 LPC Clock 2 3V Standby power
	3 LPC Reset 4 3.3V Power
	5 LPC address & data pin0 6 Serial IRQ
	7 LPC address & data pin1 8 5V Power
	9 LPC address & data pin2 10 No Pin
	11 LPC address & data pin3 12	Ground
	13	LPC Frame 14	Ground

JCI1: Gehäusekontaktanschluss

Dieser Anschluss wird mit einem Kontaktschalter verbunden.

Normal

(Standardwert)

Löse den Gehäuseeingriff aus

Gehäusekontakt-Detektor verwenden

1. Schließen Sie den JCI1-Anschluss am Gehäusekontakt-Schalter/ Sensor am Gehäuse an.
2. Schließen Sie die Gehäuseabdeckung.
3. Gehen Sie zu BIOS > SETTINGS > Security > Chassis Intrusion Configuration.
4. Stellen Sie Chassis Intrusion auf Enabled.
5. Drücken Sie F10 zum Speichern und Beenden und drücken Sie dann die Enter-Taste, um Ja auszuwählen.
6. Bei eingeschaltetem Computer wird eine Warnmeldung auf dem Bildschirm angezeigt, wenn die Gehäuseabdeckung wieder geöffnet wird.

Gehäusekontakt-Warnung zurücksetzen

1. Gehen Sie zu BIOS > SETTINGS > Security > Chassis Intrusion Configuration.
2. Stellen Sie Chassis Intrusion auf Reset.
3. Drücken Sie F10 zum Speichern und Beenden und drücken Sie dann die Enter-Taste, um Ja auszuwählen.

JAUD1: Audioanschluss des Frontpanels

Dieser Anschluss ermöglicht den Anschluss von Audiobuchsen eines Frontpanels.

JCOM1: Serieller Anschluss

Mit diesem Anschluss können Sie das optionale serielle Schnittstelle mit dem Einbausatze verbinden.

	1 DCD 2 SIN
	3 SOUT 4 DTR
	5 Ground 6 DSR
	7 RTS	8 CTS
	9 RI 10 No Pin

JLPT1: Parallele Schnittstelle

Mit dieser Schnittstellekönnen Sie das optionale parallele Schnittstelle mit dem Einbausatze verbinden.

1	RSTB#	2	AFD#	3	PRND0
4	ERR#	5	PRND1	6	PINIT#
7	PRND2	8	LPT_SLIN#	9	PRND3
10	Ground	11	PRND4	12	Ground
13	PRND5	14	Ground	15	PRND6
16	Ground	17	PRND7	18	Ground
19	ACK#	20	Ground	21	BUSY
22	Ground	23 PE 24 Ground
25	SLCT	26	No Pin

JBAT1: Clear CMOS Steckbrücke (Reset des BIOS)

Der Onboard CMOS Speicher (RAM) wird durch eine externe Spannungsversorgung durch eine Batterie auf dem Motherboard versorgt, um die Daten der Systemkonfiguration zu speichern. Wenn Sie die Systemkonfiguration löschen wollen, müssen Sie die Steckbrücke für kurze Zeit umsetzen.

Daten beibehalten (Standardwert)

CMOS-Daten löschen/ Reset des BIOS

Rücksetzen des BIOS auf Standardwerte

1. Schalten Sie den Computer ab und ziehen Sie das Netzkabel ab.
2. Verwenden Sie eine Steckbrücke, um JBAT1 für 5-10 Sekunden kurzzuschließen.
3. Entfernen Sie die Steckbrücke von JBAT1.
4. Stecken Sie das Kabel Ihres Computers in die Steckdose hinein und schalten Sie den Computer ein.

EZ Debug LED: Debug LED-Anzeigen

Diese LEDs zeigen den Status des Motherboards an.

CPU - CPU wird nicht erkannt oder ist fehlerhaft.
☐ DRAM - DRAM wird nicht erkannt oder ist fehlerhaft.
VGA - GPU wird nicht erkannt oder ist fehlerhaft.
☐BOOT - Boot-Gerät wird nicht erkannt oder ist fehlerhaft.

JRGB1: RGB LED-Streifen Anschluss

Mit diesem Anschluss können Sie den 5050 RGB LED-Streifen anschließen.

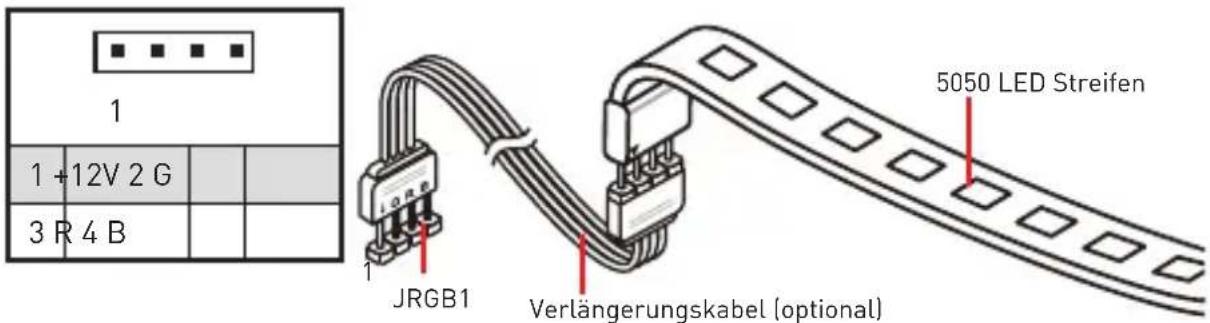

1 1 +12V 2 G 3 R 4 B JRGB1 Verlängerungskabel (optional) 5050 LED Streifen

Wichtig

Dieser Anschluss unterstützt die 5050 RGB Mehr-Farb-LED-Streifen (12V/G/R/B) mit der maximalen Leistung von 3 A (12 V). Beachten Sie bitte, dass die Länge des LED-Streifens maximal 2 Meter betragen darf um eine Verdunkelung der LED zu verhindern.

Schalten Sie die Stromversorgung aus und ziehen Sie das Netzkabel ab, bevor Sie die RGB-LED-Streifen ein- und ausbauen.

Bitte verwenden Sie die MSI-Software zur Steuerung des LED-Leuchtstreifens.

BIOS-Setup

Die Standardeinstellungen bieten die optimale Leistung für die Systemstabilität unter Normalbedingungen. Sie sollten immer die Standardeinstellungen behalten, um mögliche Schäden des Systems oder Boot-Fehler zu vermeiden, außer Sie besitzen ausreichende BIOS Kenntnisse.

Wichtig

BIOS Funktionen werden für eine bessere Systemleistung kontinuierlich aktualisiert. Deswegen können die Beschreibungen leicht von der letzten Fassung des BIOS abweichen und sollten demnach nur als Anhaltspunkte dienen. Für eine Beschreibung der BIOS Funktionen rufen Sie die HELP Informationstafel aus.

Die Bilder .in diesem Kapitel stellen lediglich Referenzen dar und können von dem von Ihnen erworbenen Produkt abweichen.

Die BIOS-Funktion variiert je nach dem Prozessor.

Öffnen des BIOS Setups

Während des BOOT-Vorgangs drücken Sie die Taste Delete, wenn die Meldung Press DEL key to enter Setup Menu, F11 to enter Boot Menu erscheint.

Funktionstasten

F1: Allgemeine Hilfe
F2: Hinzufügen/ entfernen einen Favoritenpunkt
F3: Öffnen das Favoriten-Menü
F4: Öffnen das CPU-Spezifikationen-Menü
F5: Öffnen das Memory-Z-Menü
F6: Laden der ursprünglichen Setup-Standardwerte
F7: Wechseln zwischen dem Erweiterten-Modus und EZ-Modus
F8: OC-Profil wird vom USB-Stick geladen
F9: OC-Profil wird auf einem USB-Stick gespeichert
F10: Speichern oder Zurücksetzen der Änderungen*
F12: Machen einen Screenshot und speichern auf einen FAT/FAT32-USB-Laufwerk.

* Beim Drücken der F10 Taste wird das Fenster zum Speichern der Einstellungen angezeigt. Wählen Sie Yes, um die Wahl zu bestätigen, oder No, um die derzeitige Einstellung beizubehalten.

Reset des BIOS

Sie können die Werkseinstellung wieder herstellen, um bestimmte Probleme zu lösen. Es gibt verschiedene Möglichkeiten, um das BIOS zurückzusetzen::

• Öffnen Sie das BIOS und drücken Sie F6, um optimierten Einstellungen zu laden..
• Schließen Sie die Clear CMOS Steckbrücke an das Motherboard an.

Wichtig

Bitte lesen Sie für Informationen zum BIOS-Reset im Bereich „Clear CMOS Steckbrücke “ nach.

Aktualisierung des BIOS

Aktualisierung des BIOS mit dem M-FLASH-Programm

Vorbereitung:

Laden Sie bitte die neueste BIOS Version, die dem Motherboard-Modell entspricht, von der offiziellen MSI Website herunter und speichern Sie die BIOS-Datei auf USB-Flash-Laufwerk.

BIOS-Aktualisierungsschritte:

1. Drücken Sie während des POST-Vorgangs die Taste (Entf), um das BIOS zu öffnen.
2. Schließen das USB-Flashlaufwerk mit der BIOS-Datei an den Computer.
3. Wählen Sie die Registerkarte M-FLASH und klicken Sie auf Yes (Ja), um das System neu zu starten. Rufen Sie den Flash-Modus auf.
4. Wählen Sie die BIOS-Datei zur Durchführung des BIOS-Aktualisierungsprozesses aus.
5. Nachdem das Flashen des BIOS vollständig ist, startet das System automatisch neu.

Aktualisierung des BIOS mit Live Update 6

Vorbereitung:

Stellen Sie sicher, dass zuvor die LAN-Treiber installiert wurden und eine Internetverbindung eingerichtet ist.

BIOS-Aktualisierungsschritte:

1. Installieren und starten Sie „MSI LIVE UPDATE 6“.
2. Wählen Sie BIOS Update aus.
3. Klicken Sie auf die Scan Taste.
4. Klicken Sie auf dieses Download-Icon, um die neueste BIOS-Datei zu laden und zu installieren.
5. Klicken Sie auf Next (Weiter) und wählen Sie In Windows Mode aus. Und klicken dann auf Next (Weiter) und Start (Starten), um das BIOS-Update zu starten.
6. Nachdem das Flashen des BIOS vollständig ist, startet das System automatisch neu.

Softwarebeschreibung

Laden Sie die neuesten Treiber und Dienstprogramme von www.msi.com herunter und aktualisieren Sie sie.

Installation von Windows® 10

1. Schalten Sie den Computer ein.
2. Legen Sie die Windows ^® 10 Disk in das optisches Laufwerk.
3. Drücken Sie die Taste Restart auf dem Computergehäuse.
4. Drücken Sie die F11-Taste während des POST-Vorgangs (Power-On Self Test), um das Bootmenu zu öffnen.
5. Wählen Sie das optische Laufwerk aus dem Bootmenu.
6. Wenn eine entsprechende Meldung Press any key to boot from CD or DVD... angezeigt wird, drücken Sie eine beliebige Taste.
7. Folgen Sie den Anweisungen auf dem Bildschirm, um das Dienstprogramm „Windows® 10“ zu installieren.

Installation von Treibern

1. Starten Sie Ihren Computer mit Windows ^® 10.
2. Legen Sie die MSI® Treiber Disk in das optisches Laufwerk.
3. Der Installer wird automatisch erscheint und findet und finden Sie die benötigten Treiber in die Liste.
4. Klicken Sie auf Install.
5. Die Software-Installation ist im Gange. Wenn die Installation abgeschlossen ist, werden Sie dazu aufgefordet, den Computer neu zu starten.
6. Klicken Sie auf OK zum Beenden.
7. Starten Sie Ihren Computer neu.

Installation von Utilities

Bevor Sie Anwendungen installieren, müssen Sie die Treiber-Installation vollständig beendet haben.

1. Legen Sie die MSI ^® Treiber Disk in das optisches Laufwerk.
2. Der Installer wird automatisch erscheint.
3. Klicken Sie auf Utilities.

4. Wählen Sie die Dienstprogramme, die installiert werden soll.

5. Klicken Sie die Taste Install.

6. Die Utilities-Installation ist im Gange. Wenn die Installation abgeschlossen ist, werden Sie dazu aufgefordet, den Computer neu zu starten.

7. Klicken Sie auf OK zum Beenden.

8. Starten Sie Ihren Computer neu.

Hinweis von MSI zur Erhaltung und Schutz unserer Umwelt

Gemäß der Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte dürfen Elektro- und Elektronik-Altgeräte nicht mehr als kommunale Abfälle entsorgt werden. MSI hat europaweit verschiedene Sammel- und Recyclingunternehmen beauftragt, die in die Europäische Union in Verkehr gebrachten Produkte, am Ende seines Lebenszyklus zurückzunehmen. Bitte entsorgen Sie dieses Produkt zum gegebenen Zeitpunkt ausschliesslich an einer lokalen Altgerätesammelstelle in Ihrer Nähe.

FRANCAIS
