BEDIENUNGSANLEITUNG TAIPAN Pro Tuning

BEDIENUNGSANWEISUNG & SICHERHEITSVORSCHRIFTEN

INHALT

1. Allgemeiner Hinweis 4

2. Sicherheitsvorschriften 5

2.1. Sicherheitshinweis 6

3. Produktbeschreibung 7-9

3.1. Hauptbestandteile 7

3.2. Hauptmerkmale 8

3.3. Technische Daten 9

3.4. Lieferumfang 9

4. Transport der Waffe 10

5. Gebrauchsanweisung 10-13

5.1. Munition 10

5.2. Herausnehmen des Magazins 11

5.3. Füllen des Magazins 11

5.4. Laden der Pistole 11

5.5. Nachladen während des Schießens 12

5.6. Entladen der Pistole 12

5.7. Sicherung der Pistole 12

5.8. Einstellen der Visierung 13

6. Zerlegen der Waffe 14

7. Pflegeanweisungen 15-17

7.1. Zerlegen zur Reinigung 15

7.2. Verschleißteile erneuern 15

7.3. Demontage des Magazins 15

7.4. Reinigen der Pistole 16

7.5. Reinigung der anderen Pistolenteile 17

7.6. Konservierung 17

7.7. Abfallentsorgung 17

8. Verzeichnis der Bestandteile 18-19

9. Aufbewahrung und Lagerung der Pistole 20

10. Behebung von Funktionsstörungen 20

1. ALLGEMEINER HINWEIS

Bitte lesen Sie diese Vorschriften vor jeglicher Manipulation an der ProTuning Pistole aufmerksam durch.

Die Kenntnis und das technisch einwandfreie Umsetzen der in diesen Vorschriften enthaltenen Informationen sind Voraussetzung für korrekte Inbetriebnahme sowie für Sicherheit bei Handhabung, Wartung und Instandhaltung der ProTuning Pistole.

Verwenden Sie die Pistole erst, wenn Sie alle Sicherheitsvorschriften und die Handhabung der Pistole vollkommen verstanden haben. Sollten Sie weitere Informationen wünschen, so wenden Sie sich an Ihren Händler, Importeur oder den Hersteller. Beachten Sie die örtlichen und nationalen Gesetze, die den Besitz, das Tragen und die Verwendung von Feuerwaffen regeln. Beachten Sie, dass diese Pistolen, wie alle Schusswaffen, gefährlich sind. Die zu dieser Bedienungs- und Sicherheits vorschriften gehörende Pistole wird unter dem ausdrücklichen Hinweis verkauft, dass der Hersteller und der Importeur der Pistole, jede Haftung für Folgen aus der Manipulation an der Pistole oder dem Gebrauch der Pistole ablehnen. Dies gilt insbesondere für die Haftung aus Körperverletzung oder Sachschäden, welche teilweise oder gänzlich verursacht werden durch:

• Gebrauch in krimineller Absicht oder Fahrlässigkeit
• unsachgemäße oder unvorsichtige Handhabung
• defekte, falsche, von Hand geladene oder nachgeladene Munition
• ungenügende Pflege der Pistole (z.B. Rost, Beschädigung)
• Nichtbeachten von Funktionsstörungen
• Wiederverkauf entgegen den regionalen Gesetzen und Vorschriften
• Andere Einflüsse, welche außerhalb unserer direkten und unmittelbaren Kontrolle liegen.

Diese Einschränkungen gelten unabhängig davon, ob eine Haftung aufgrund eines Vertrages, einer Fahrlässigkeit oder strikter Haftbarkeit geltend gemacht wird (einschließlich Unterbleiben einer Warnung). Der Hersteller und der Importeur haften auch nicht für zufällige oder Folgeschäden, wie Verlust der Nutzung von Eigentum, kommerzielle Verluste sowie Lohn- und Gewinneinbußen.

2. SICHERHEITSVORSCHRIFTEN

- Verwenden Sie die Pistole niemals unter Alkohol- oder Drogeneinfluss, bei Krankheit oder sonstigen Beschwerden; sie können Ihr Urteilsvermögen und Ihre Reflexe beeinträchtigen.

- Betrachten Sie die Pistole immer als geladen und ungesichert, bis Sie sich durch Entladen davon überzeugt haben, dass die Waffe entladen ist (siehe Abschnitt 5.6).

- Halten Sie die Mündung der Pistole bei jeglicher Manipulation immer in eine sichere Richtung. Als sichere Richtung gilt ein Gebiet, in welchem sich keine Menschen, andere Lebewesen oder fremdes Eigentum befinden.

- Richten Sie die Pistole niemals auf Türen, Glasscheiben, Wände, Beton, Steine oder ebene Flächen (auch Wasser). Ein Geschoss kann diese durchschlagen oder in eine unsichere Richtung abgelenkt werden.

- Zielen Sie niemals auf sich selbst oder andere Lebewesen.

- Verlassen Sie sich nie auf Sicherheitsmechanismen. Jede Sicherheits einrichtung könnte einmal defekt sein oder versagen. Die beste Sicherheitsvorrichtung sind Sie allein!

- Gehen Sie mit Ihrer Pistole stets so um, als ob die Sicherheitsmechanismen außer Kraft seien.

- Die beste Sicherheitsvorrichtung ist eine korrekte, gut eintrainierte und sichere Handhabung der Pistole.

- Schießen Sie niemals mit einer Pistole, in die Wasser, Sand, Schmutz oder andere Fremdkörper eingedrungen sind.

- Entspannen Sie den Hahn niemals durch Festhalten des Hahnes und gleichzeitiges Betätigen des Abzugs.

- Geben Sie eine geladene Pistole niemals aus der Hand.

- Entladen Sie die Pistole immer sofort nach dem Schießen, bevor Sie die Pistole ablegen, in das Holster einstecken oder einer anderen befugten Person übergeben.

- Überlassen Sie die Pistole niemals einer Person, welche sich nicht eingehend über die Sicherheitsvorschriften und die Handhabung der Pistole durch Lesen der zugehörigen Vorschriften und Anleitungen orientiert hat.

- Lassen Sie die Pistole niemals unbeaufsichtigt liegen, und schützen Sie die Pistole vor unberechtigtem Zugriff.

- Verwahren Sie die Pistole niemals geladen, sondern entfernen Sie das Magazin und überzeugen Sie sich durch das Entladen (siehe Abschnitt 5.6), dass keine Patrone im Patronenlager des Laufes vorhanden ist.

- Verwahren Sie die Pistole und die Munition immer gemäß den gesetzlichen Vorschriften und stellen Sie sicher, dass beides nicht in die Hände von Unbefugten oder Kindern gelangt.

2.1. Sicherheitshinweise

Die folgenden Sicherheitshinweise machen Sie in den einzelnen Kapiteln dieser Vorschrift auf potentielle Gefahren aufmerksam:

WARNUNG!

Informationen über Gefahren, die bei nicht genauer Einhaltung möglicherweise zu schweren Verletzungen oder zum Tod führen können.

VORSICHT!

Informationen über Gefahren, die bei nicht genauer Einhaltung möglicherweise zu Verletzungen oder zu Beschädigungen der Pistole führen können.

VORSICHT!

Informationen über technische Erfordernisse.

Jeder der Sicherheitshinweise besteht aus:

• einer Kopfzeile mit Signalwort, Piktogramm und einer zugehörigen Farbschattierung
• einer Angabe zu Art und Quelle der Gefahr
• einer Angabe zu möglichen Folgen bei Nichtbeachtung des Sicherheitshinweises
• Angaben zu Maßnahmen und Verboten zur Gefahrenvermeidung

Weitere Hinweissymbole:

Erläuterungen oder zusätzliche Informationen

3. PRODUKTBESCHREIBUNG

3.1. Hauptbestandteile

T05 Visler T06 Ausziehfeder T07 Ausziehfederstift T08 Auszieher T38 - T40 Korn T09 Schlag- bolzenplatte T10 Schlag- bolzentfeder T01 Verschluß* T04 Bushing T11 Schlagbolzen T03 Laut* T12 Federführungs-Stange T14 Federführungs-Hülse T13 Verschlußfeder T15 Griffschalen T16 Schlitten- fanghebel T17 Sicherung T18 Abzugsfeder T20 Abzugs- stangen-Stift T21 Sicherungs- sperre links mit Feder T22 König T23 Abzugsstift T25 Hahn T26 Sicherungsstift für Schlagstückstift T27 Schlag- stück Stift T28 Sicherungs- sperre rechts T02 Griffstück* T24 Hahnstift T29 Magazin- feder T30 Magazin- feder-Stift T31 Hahn- feder T32 Hahnfeder- stange T34 Sicherungsstift für Schlagfederhülse T35 Schlag- federhülse T36 Abzug T37 Magazin Waffenrecht erwerbschein- pflichtige Telle sind: *Wesentliche Waffenteile der Pistole: Griffstück (führendes wesentliches Wallenteil), Lauf, Verschluss

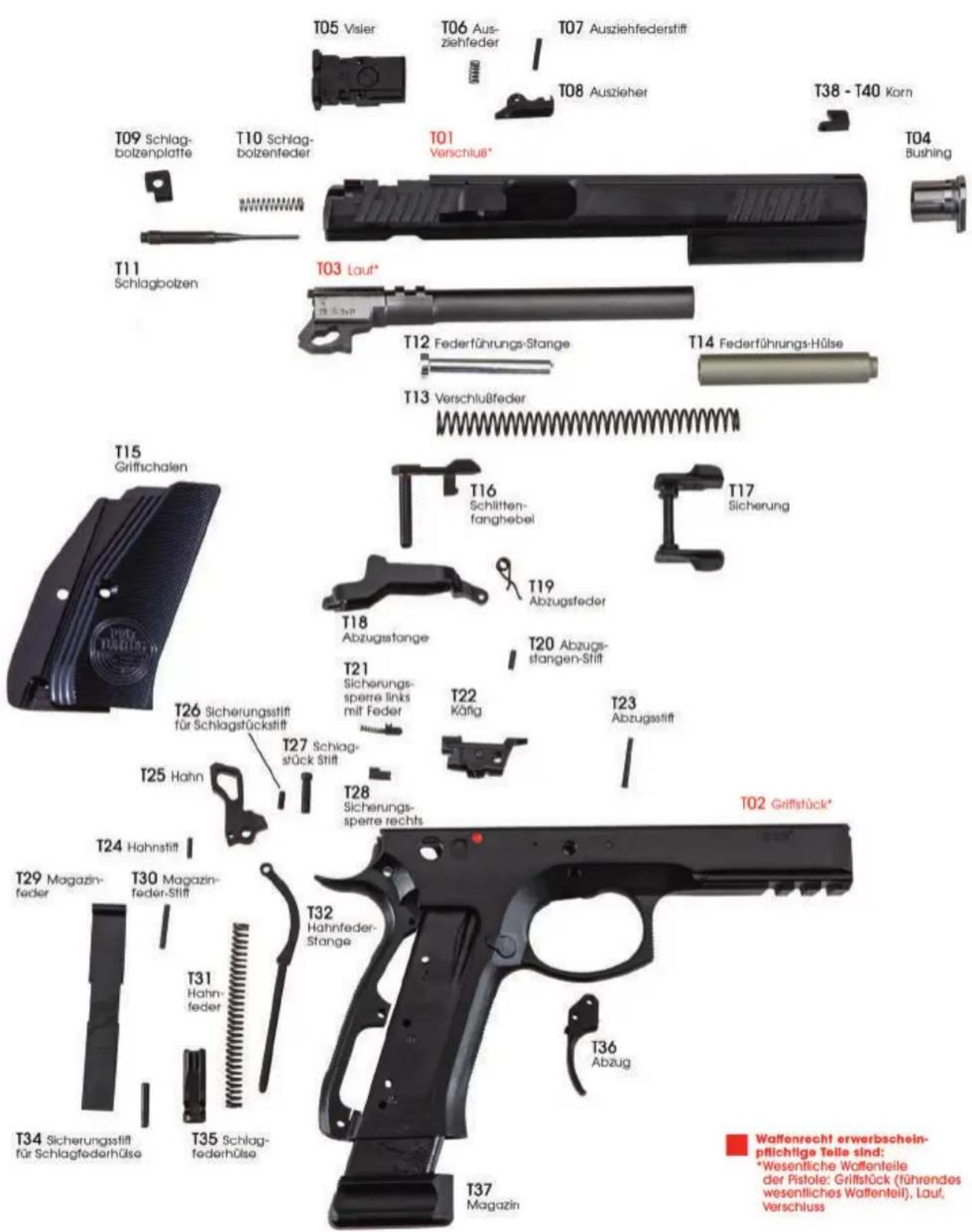

Abb. 1: Übersicht

3.2. Hauptmerkmale

Die in dieser Anleitung verwendeten Bezeichnungen der grundlegenden Pistolenbestandteile sind in Abschnitt 3.1 und 8 zu finden.

Die Namen aller Bestandteile der Pistole sind im Abschnitt 8 zu finden.

Die Taipan ist auf dem System der CZ SP01 Shadow aufgebaut, die für das Sportschießen bis zur Entfernung von bis zu 50 Metern bestimmt ist.

Sie ist mit einem SAO Abzugsmechanismus mit Sicherheitsrast am Hahn und beiderseitiger manuelle Sicherung ausgestattet.

Zu den charakteristischen Eigenschaften der Pistole gehören:

• Abzugsmechanismus SAO (Single Action Only)
- zweireihiges Magazin mit 17 Standard Kapazität
• beidhändige gute Handhabung
• niedriger Abzugswiderstand
- Der Triggerstop ist werkseitig eingestellt und sollte nur durch eine Fachwerkstatt verändert werden.
- gute Zuverlässigkeit auch bei Verwendung von verschiedenen Geschosstypen
- nach Abfeuern der letzten Patrone bleibt der Verschluss geöffnet
- Visierung mit hinterschnittenem Korn und fein einstellbarer LPA Mikrometer-Kimme
- Aufnahmeschiene nach MIL-STD-1913 für Befestigung von Sonderzubehör

Erläuterung SA (Single Action)

Einfachwirkende Funktion des Abzugsmechanismus. Der Hahn wird manuell gespannt und nach Drücken des Abzugs kommt es zum Schuss.

Der Weg des Abzugs ist kurz, der Widerstand niedrig. Nach jedem Schuss wird der Abzug gespannt.

Erläuterung Sicherheitsrast

Ein Einschnitt am Hahn, der einen ungewollten Schuss in dem Fall verhindert, dass der Hahn während des manuellen Spannens entgleitet und von der Sicherheitsrast gefangen wird. Wenn sich der Hahn in der Sicherheitsrast befindet, liegt er nicht auf dem Schlagbolzen auf.

3.3. Technische Daten

• Kaliber: 9 mm Luger
• Abzug: Single-Action-Only-Abzug und SAO-Hammer
  • Abzugsgewicht: 1320g
• Visierung: LPA TRT-Visier
• Griffschalen: Alu
• Lauflänge: 6" (153 mm)
• Visierlänge: 200 mm
  • Gewicht ohne Magazin: 1164 g
  • Gewicht inklusive Magazin: 1270 g

3.4 Lieferumfang

Zum Lieferumfang gehören:

• 1 Pistole
• 2 Magazine
  • 1 Bushingschlüssel (Zerlegewerkzeug)
  • 1 Handbuch mit Bedienungs- und Sicherheitsvorschriften
  • 1 Original Schussbild mit Seriennummer und verwendeter Munition

4. TRANSPORT DER WAFFE

WARNUNG!

Unkontrollierte Schussauslösung, möglicherweise Tod oder schwere Verletzungen

• Transportieren Sie die Pistole zu Ihrer und zur Sicherheit anderer stets entladen (siehe Abschnitt 5.6), entspannt und verschlossen.
• Tragen Sie die Pistole niemals mit einer Patrone im Patronenlager und gespanntem Hahn bei sich.
• Tragen Sie die Pistole immer so, dass Sie bei einem Sturz, Ausrutschen oder Ähnlichem die Richtung der Mündung unter Kontrolle haben.
• Transportieren Sie die Pistole getrennt von der Munition in einem verschlossenen Koffer.
• Die Pistole und die Munition dürfen Kindern und anderen unerfahrenen oder unbefugten Personen nicht zugänglich sein.
• Befolgen Sie alle regionalen und nationalen Gesetze über den Transport von Schusswaffen.

5. GEBRAUCHSANWEISUNG

5.1. Munition - Kaliber 9 mm Luger (9x19)

WARNUNG!

Immer CIP geprüfte Munition mit zulässigen Normen verwenden.

Der Gebrauch von anderen und/oder wiedergeladener Patronen kann Waffenbeschädigungen oder Verletzungen des Schützen oder Dritten verursachen. Bei der Benutzung von Fabrikmunition mit Standardladungen ist die Benutzung der Waffen der ProTuning Serie sicher. Kontrollieren Sie die Munition, die Sie benutzen wollen, damit Sie die Sicherheit haben, dass sie dem Kaliber Ihrer Waffe entspricht. Bei kommerziell produzierter Munition ist auf jeder Patrone das Kaliber klar auf dem Boden oder am Bodenrand gekennzeichnet.

5.2. Herausnehmen des Magazins

Fassen Sie die Pistole in die rechte (linke) Hand und drücken Sie mit Daumen (Mittelfinger) den Magazinhalter. Das Magazin wird gelöst und fällt aus dem Griffstück heraus. Die Pistole ist mit einem universalen Magazin halter versehen, der vom Büchsenmacher für den Gebrauch mit rechter oder linker Hand gedreht werden kann.

5.3 Füllen des Magazins

Nehmen Sie das Magazin mit der Öffnung nach oben in die Hand. Legen Sie die Patrone auf den vorderen Teil des Zubringers und drücken Sie sie nach unten und nach hinten, bis sie die hintere Wand des Magazins berührt. Setzen Sie nächste Patrone auf die vorhergehende auf und schieben Sie diese auf die gleiche Art und Weise ein. Es ist angebracht, falls sich im Magazin bereits größere Anzahl von Patronen befindet, mit dem Daumen der Hand, die das Magazin hält, die Patronensäule ein wenig herunterzudrücken. Sie können die Anzahl der Patronen im Magazin durch die Kontrollöffnungen erkennen. Versuchen Sie nicht, die Kapazität des Magazins zu überschreiten! Dies könnte fehlerhaftes Zuführen der ersten Patrone in das Patronenlager verursachen.

WARNUNG!

Achtung: Immer auf das richtige Kaliber achten, falsche Munition kann zu Störungen und ggf. Verletzungen führen!

5.4 Laden der Pistole

Zielen Sie beim Laden mit der Pistole immer in eine sichere Richtung!

Schieben Sie das volle Magazin in die Pistole ein und überzeugen Sie sich davon, dass es durch den Magazinfang eingerastet ist. Nehmen Sie die Pistole mit einer Hand am Griffstück und greifen Sie mit Daumen und Zeige - finger der zweiten Hand den geriffelten Teil des Verschlusses. Ziehen Sie den Verschluss bis zum Anschlag zurück und lassen Sie ihn vorschnellen (Abb. A3). Oder Sie drücken mit der schießenden Hand den Verschlussfang herunter (Abb. 4). Dabei wird der Abzug gespannt und eine Patrone in das Patronen lager eingeschoben. Jetzt ist die Pistole schussbereit. Falls Sie nicht beabsichtigen, unmittelbar zu schießen, sichern Sie die Pistole auf die im Kapitel Sicherung der Pistole (5.7) angeführte Art und Weise ab.

5.5 Nachladen der Pistole

Nach dem Abfeuern der letzten Patrone bleibt der Verschluss in der hinteren Position. Nehmen Sie das leere Magazin heraus und schieben Sie ein gefülltes Magazin in den Magazinschacht hinein. Drücken Sie mit der schießenden Hand den Verschlussfang herunter (Abb. 4), oder ziehen Sie mit der zweiten Hand den Verschluss zurück und lassen Sie ihn vorschnellen (Abb. 3). Die Pistole ist wieder geladen und zum Schießen bereit.

5.6 Entladen der Pistole

Zielen Sie in eine sichere Richtung!

• Nehmen Sie das Magazin heraus
• Ziehen Sie den Verschluss zurück und überzeugen Sie sich, dass das Patronenlager leer ist
  • Lassen Sie den Verschluss vorschnellen
• Betätigen Sie den Abzug, und entspannen Sie damit den Hammer

5.7 Sicherung der Pistole

Schieben Sie die Sicherung nach oben in die gesicherte Stellung (Abb. 5), bis der rote Punkt verdeckt wird. Dadurch werden der Abzugsmechanismus sowie der Verschluss blockiert, sodass es nicht möglich ist, den Abzug zu betätigen oder den Verschluss zu bewegen. Man kann in Anbetracht der speziellen Anpassungen des Abzugsmechanismus die Sicherung in die Position GESICHERT schwenken, auch wenn der Hahn sich an der Sicherheitsnase befindet. Es wird in diesen Fällen jedoch ausdrücklich nicht empfohlen, die Pistole zu sichern, weil beim gewaltsamen Spannen des Hahns oder beim Betätigen des Abzugs der Abzugs mechanismus beschädigt werden kann. Kommt es dadurch zur Beschädigung des Abzugsmechanismus, muss der Mechanismus durch einen Büchsenmacher repariert werden. Merken Sie sich, dass die sicherste Absicherung der Pistole ihr Entladen und ihre Aufbewahrung an einem sicheren Ort ist!

5.8 Einstellen der Visierung

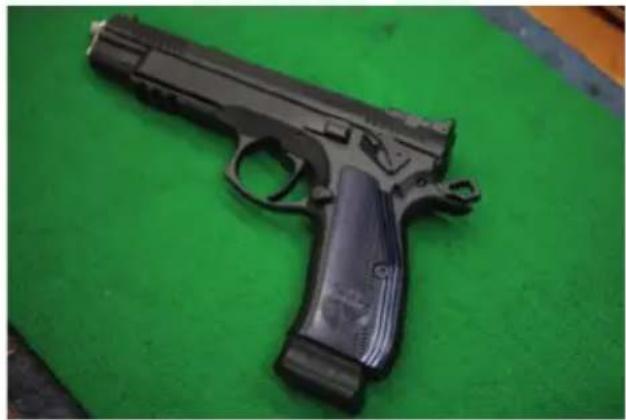

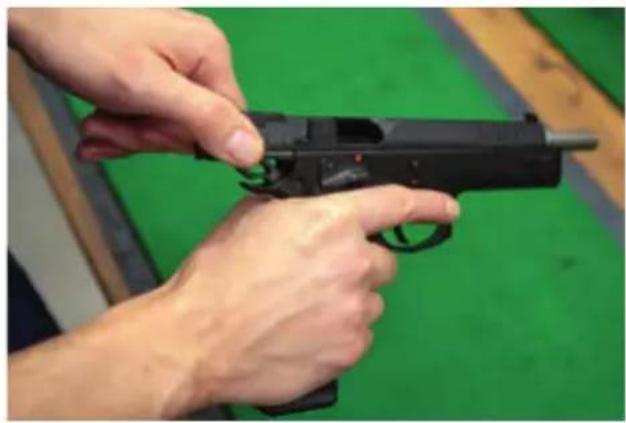

Die Pistole wurde in unserem Tuning Center auf eine Entfernung von 25 m eingeschossen. Die Waffe verfügt über eine verstellbare Visierung. Die Korrektur erfolgt über die Höhen- und Seitenverstellschrauben. Das Korn ist durch eine Madenschraube gesichert.

Abb. 4: Verschlußfang

Abb. 5: Sicherung Safe

6. ZERLEGEN DER WAFFE

Stellen Sie sicher, dass die Waffe und das Magazin entladen sind (Abschnitt 5.6)! Halten Sie die Mündung in eine sichere Richtung!

• Entfernen Sie das Magazin durch Drücken des Magazinknopfes.
• Überprüfen Sie durch Zurückziehen des Schlittens, dass das Patronenlager leer ist.
• Bringen Sie die hinterste Kante der Spannriffelung genau über die Entriegelungskerbe auf dem Griffstück. Den Schlittenfanghebel mit leichtem Druck nach links heraus schieben. (Abb.8)
• Nun kann der Schlitten leicht nach vorne abgezogen werden.
• Entfernen Sie die Verschlussfeder durch Drücken in Richtung Mündung und Abwinkeln nach unten.
• Durch Drehen des Bushing mit dem Bushingschlüssel um 75° -80° entgegen dem Uhrzeigersinn lässt sich das Bushing in Richtung Mündung herausziehen. (Abb. 6)
  • Die Federführungshülse kann jetzt nach vorne entnommen werden. (Abb. 7)
• Durch Abwinkeln des Laufes nach unten kann dieser in Richtung Stoßboden herausgenommen werden.

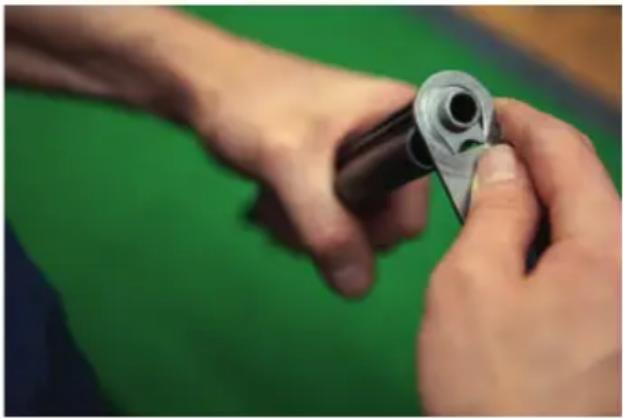

Der Zusammenbau erfolgt in umgekehrter Reihenfolge.

Abb. 8: Schlitten lösen

7. PFLEGEANWEISUNGEN

7.1. Zerlegen zur Reinigung

Siehe Abschnitt 6. Zerlegen der Waffe.

7.2. Verschleißteile erneuern

Schlagbolzen

Zerlegen Sie die Waffe und schieben den Schlitten vom Griffstück.

Drücken Sie mit einem handelsüblichen Durchschlag den Schlagbolzen in Schussrichtung bis die Schlagbolzenplatte frei ist. Diese kann nun nach unten geschoben werden. Der Schlagbolzen ist frei und kann mit der Schlagbolzenfeder entnommen werden.

Patronen Auszieher

Durch Entfernen des Haltebolzens von oben nach unten (Wichtig! Die Bohrung ist am oberen Ende 1/10 kleiner!) kann der Auszieher gewechselt werden. Bitte beachten Sie, dass die Auszieherfeder unter Druck steht.

Verschieben Sie die Bodenklinke des Magazins in Demontageposition, bei anderer Konstruktionslösung, drücken Sie durch die Öffnung im Magazinboden auf die Bodenklinke und schieben Sie den Magazinboden etwa um 5 mm nach vorne. Legen Sie danach den Daumen über den Boden, sodass Sie mit dem Boden die Feder halten und schieben Sie mit der zweiten Hand den Boden aus den Führungsnuten heraus. Seien Sie bei dieser Demontage sehr vorsichtig, damit es durch die gespannte Magazinfeder nicht zu Verletzungen kommt.

HINWEIS:

Demontieren Sie keine weiteren Pistolenteile. Wenn Sie der Meinung sind, die Pistole erfordert eine Überarbeitung oder Reparatur, vertrauen Sie sie sich einer Fachwerkstatt an!

7.4. Reinigen der Pistole

• Reinigen Sie die Pistole nach jedem Gebrauch
• immer wenn sie feucht wird
• möglichst zeitnah nach dem Schießen
• unter milden klimatischen Bedingungen mindestens einmal pro Jahr
• unter rauen klimatischen Bedingungen mindestens einmal pro Monat

i Hinweis:

Verwenden Sie keine Säure oder ätzende Substanzen, ohne die Waffe nachher gründlich ab zu spülen und neu zu ölen. Ansonsten können Störungen der Waffe auftreten.

Wenn aus der Pistole länger nicht geschossen oder nur wenige Patronen abgefeuert wurden, wischen Sie die Mündung und das Patronenlager mit einem trockenen, am Putzstock befestigten Lappen oder Wollbürste aus. Diesen Vorgang solange wiederholen, bis alle Rückstände und Öle entfernt wurden. Falls die Mündung stark verschmutzt ist, tragen Sie mit der Bürste eine Reinigungslösung auf und lassen Sie diese ca. 10 Minuten einwirken (die Einwirkungszeit kann sich bei Verwendung verschiedener Reinigungs - mittel unterscheiden). Dies gilt auch für das Patronenlager. Im Bedarfsfall ist das Vorgehen zu wiederholen. Schieben Sie den Putzstock sowie die Bürste vom Patronenlager aus in den Lauf hinein, um die Laufmündung nicht zu beschädigen. Drücken Sie die Bürste durch den gesamten Lauf, bevor Sie die Bewegungs richtung ändern.

7.5 Reinigung der anderen Pistolenteile

Reinigen Sie die anderen Teile der Pistole (einschließlich der Außenflächen des Laufs) mit einem trockenem Lappen, einer alten Zahnbürste, einer Wollbürste oder einem Microfaser-Tuch. Bei der Reinigung können Sie auch Konservierungsöl benutzen.

Benutzen Sie jedoch niemals die für die Reinigung der Mündung oder Laufinnenflächen säurehaltige oder ätzende Lösungen, ohne diese danach gründlich zu entfernen! Diese könnte in den Fugen zwischen den Bauteilen zurück bleiben und nach längerer Zeit Korrosion verursachen. Überzeugen Sie sich davon, dass keine Reste von Fasern oder Wollreste in oder an einem Pistolenteil hängengeblieben sind.

7.6. Konservierung

Wenn Mündung, Patronenlager und alle zugänglichen Bestandteile sauber und trocken sind, bestreichen Sie diese Teile mit einem in Konservierungsöl getränkten Lappen oder benutzen Sie Ölspray. Wischen Sie die Ölreste ab. Wischen Sie die den Lauf vor dem Schießen trocken aus. Falls Sie die Pistole bei niedrigen Temperaturen benutzen, entfernen Sie das Öl von allen zugänglichen Teilen, oder verwenden Sie speziell für diese Bedingungen bestimmtes Schmiermittel. Verwenden Sie Konservierungsvaseline nur für langzeitige Lagerung in anspruchsvollen klimatischen Bedingungen und entfernen Sie diese gründlich vor der Benutzung der Pistole.

7.7. Entsorgung

Alle wesentlichen Teile der Waffe dürfen nur über einen zertifizierten Büchsenmacher vernichtet und entsorgt werden. Ggf. wenden Sie sich an Ihre zuständige Ordnungsbehörde.

Die Produkt- und Verpackungsmaterialien haben bei richtiger Benutzung keine negativen Auswirkungen auf die Gesundheit des Menschen oder auf die Umwelt. Im Bedarfsfall der Entsorgung des Produktes oder dessen Verpackung gilt, dass Metallbestandteile (Stahl und Buntmetalle), Kunststoffe, Holz, Papier und Karton getrennt und entsprechend der rechtlichen Bestimmungen zu entsorgen sind.

8. VERZEICHNIS DER BESTANDTEILE

Teilenummer Bezeichnung Artikelnummer
T01* Schlitten, Taipan 668922 EWB
T02* Griffstück 646800 EWB
T03* Lauf 90205001 EWB
T04 Bushing
T05 Visier 95500
T06 Auszieherfeder
T07 Auszieherstift
T08 Auszieher
T09	Schlagbolzenplatte 174883
T10	Schlagbolzenfeder
T11	Schlagbolzen
T12	Federführungsstange 174885
T13	Verschlußfeder 146464
T14	Federführungshülse
T15	Griffschalen 144823
T16	Schlittenfanghebel 95715
T17	Sicherung
T18	Abzugsstange
T19	Abzugsfeder
T20 Abzugsstangen Stift
T21	Sicherungssperre links mit Feder
T22 Käfig
T23 Abzugsstift
T24	Hahnstift
T25	Hahn 182438
T26	Sicherungsstift für Hahnachse
T27 Schlagstück Stift
T28 Sicherungssperre rechts
T29 Magazinfeder
T30 Magazinfeder-Stift
T31 Hahnfeder
T32 Hahnfeder-Stange
T34	Sicherungsstift für Schlagfederhülse
T35 Schlagfederhülse
T36 Abzug 180831
T37 Magazin
T38 Korn 3,2 mm
T39 Korn 3,4 mm
T40 Korn 3,6 mm
T43 Bushingschlüsse
Waffenrecht Erwerbscheinpflicht besteht für:*Wesentliche Waffenteile der Pistole: Griffstück (führendes wesentliches Waffenteil), Lauf, Verschluss

9. AUFBEWAHRUNG UND LAGERUNG DER PISTOLE

• Bewahren Sie Ihre Pistole nur entladen und gereinigt auf.
• Bewahren Sie Ihre Pistole getrennt von der Munition und eingeschlossen auf.
• Die Pistole und die Munition dürfen Kindern und anderen unerfahrenen oder unbefugten Personen nicht zugänglich sein

10. STÖRUNGSSUCHE, STÖRUNGS-BEHEBUNG

Durch vorschriftsmäßigen Umgang der Pistole (Reinigung und Inspektion) können Fehlfunktionen vermieden werden. Sollte trotzdem während des Schießens eine Fehlfunktion auftreten, ist folgendermaßen vorzugehen:

Vorgehen:

1. Magazin entfernen und sicher deponieren.
2. Verschluss (T01) bis zum Anschlag nach hinten ziehen und durch Hochdrücken des Verschlusshebels (T16) in geöffneter Stellung fixieren.
3. Kontrollieren (visuell oder mit einem Hilfsmittel), dass sich im Patronen-lager oder im Lauf kein Geschoss, keine Patrone, Patronenhülse oder kein Fremd körper befindet. Wird ein Steckschuss (Geschoss im Lauf) festgestellt, Pistole zerlegen (siehe Abschnitt 6) und Geschoss mit einem geeigneten Gegenstand durch qualifizierten Büchsenmacher entfernen lassen.
4. Patrone, Patronenhülse oder Fremdkörper entfernen. Pistole reinigen, schmieren und zusammenbauen (siehe Abschnitte 7.4 und 7.5).
5. Pistole von einem Büchsenmacher überprüfen lassen.

Hinweis: Technische und optische Änderungen vorbehalten.

PASSGENAUE HANDARBEIT AUS UNSERER MEISTERWERKSTATT!

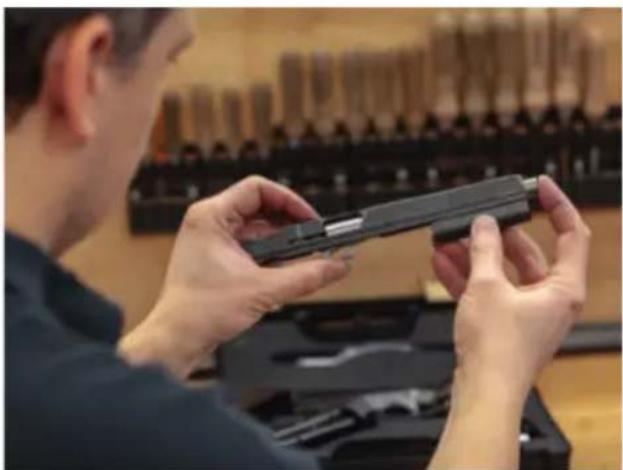

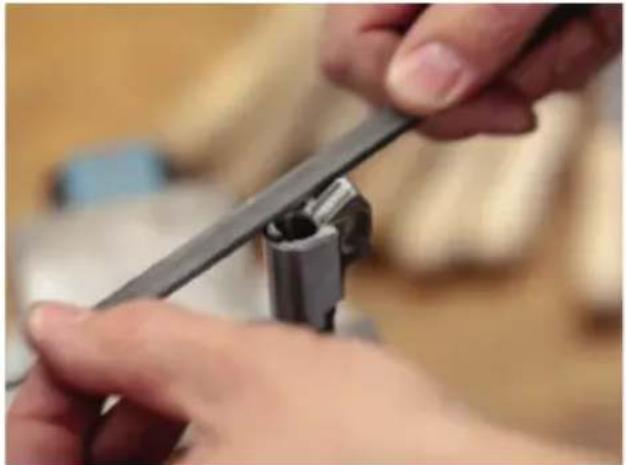

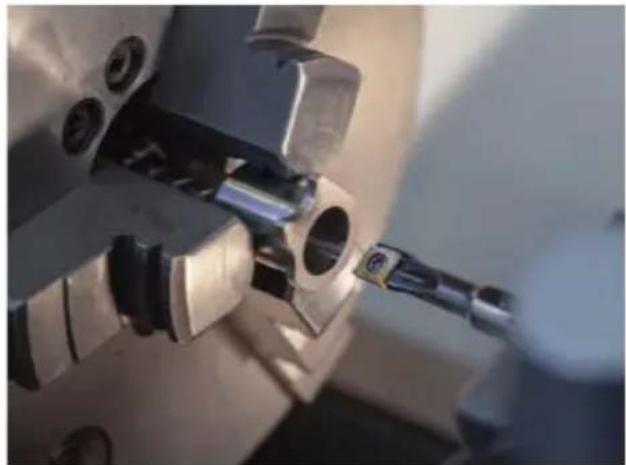

Haben Sie Fragen zu Pflege und Wartung Ihrer Waffe, steht eine Reparatur an oder benötigen Sie Ersatzteile - unsere Büchsenmacher und Techniker stehen Ihnen mit Rat und Tat zur Seite.

Büchsenmacherwerkstatt:

Tel.: [phone]

E-Mail: [e-mail]

Produktion Anpassung von Hand

TestschießenEndkontrolle

VISIERUNG: LPA TRT Visier Hand ein- gepasstes Bushing individuell eingepasster Schlitten hinter- schnittenes Scheibenkorn

Die Jagd nach dem Echten

Frankonia Handels GmbH

Schiesshausstrasse 10

97228 Rottendorf

Deutschland

Tel.: [phone]

E-Mail: [e-mail]

TAIPAN

Die Jagd nach dem Echten

Frankonia Handels GmbH

Schiesshausstrasse 10

97228 Rottendorf

Germany

Phone: [phone]

Email: [e-mail]

TAIPAN

MODE D'EMPLOI ET CONSIGNES DE SÉCURITÉ

SOMMAIRE

Die Jagd nach dem Echten

Frankonia Handels GmbH

Schiesshausstrasse 10

97228 Rottendorf

Allemagne

Tél. : [phone]

E-mail : [e-mail]

FRANKONIA

Die Jagd nach dem Echten

Frankonia Handels GmbH

Schiesshausstrasse 10

97228 Rottendorf

Deutschland

Tel.: [phone]

E-Mail: [e-mail]
