| Produkttyp | Lebensmittelschneidemaschine (Cutter) |
| Marke | Royal Catering |
| Modell | RCBC-8 |
| Versorgungsspannung | 230 V ~ / 50 Hz |
| Nennleistung | 1500 W |
| Behälterkapazität | 8 L |
| Drehzahl | 1500 U/min |
| Abmessungen (L x B x H) | 270 x 340 x 610 mm |
| Gewicht | 20,7 kg |
| IP-Schutzart | IP23 |
| Hauptfunktionen | Mechanisches Zerkleinern von Lebensmitteln, Pulse-Funktion für intensives Schneiden, automatischer Sicherheitsstopp |
| Steuerungstyp | ON/OFF-Taster und Pulse (Modell nicht V2) |
| Behältermaterial | Edelstahl (Schätzung) |
| Sicherheit | Automatischer Stopp bei angehobenem Arm oder entriegeltem Deckel, Überlastschutz, Sicherheitsverriegelung |
| Wartung und Reinigung | Vollständige Demontage zur Reinigung, Handwäsche mit feuchtem Tuch und mildem Reinigungsmittel, nicht eintauchen |
| Ersatzteile verfügbar | Klingen, Behälter, Deckel, Arm, Dichtungen usw. (siehe Anleitung) |
| Reparierbarkeit | Reparatur nur durch den Kundendienst des Herstellers |
| Nutzungsbedingungen | Nur im Innenbereich, Umgebungstemperatur ≤ 40°C, Luftfeuchtigkeit ≤ 85%, ebene und stabile Oberfläche, Mindestabstand 10 cm zu Wänden |
| Stromversorgung | Zugängliche Steckdose, kompatibler Stecker 230V/50Hz |
| Geräuschpegel | Normgerecht, reduzierter Pegel (Schätzung) |
| Herstellungsland | Europäische Union (Polen, CE-Konformität) |
Häufig gestellte Fragen - RCBC-8 Royal Catering
Benutzerfragen zu RCBC-8 Royal Catering
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Lebensmittel-Schneidemaschine kostenlos im PDF-Format! Finden Sie Ihr Handbuch RCBC-8 - Royal Catering und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. RCBC-8 von der Marke Royal Catering.
BEDIENUNGSANLEITUNG RCBC-8 Royal Catering
| Beschreibung des Parameters | Wert des Parameters | |||||
| Bezeichnungen des Produktes | KUTTER & GEMÜSESCHNEIDEMASCHINE | |||||
| Modell | RCBC-5 | RCBC-8 | RCBC-5V2 | RCBC-8V2 | RCBC-12V2 | RCBC-18V2 |
| Versorgungsspannung [V~] / Frequenz [Hz] | 230/50 | |||||
| Nennleistung [W] | 800 | 1500 | 2200 | |||
| IP-Schutzart | IP23 | |||||
| Abmessungen (Breite / Tiefe / Höhe [mm]) | 270x340x550 | 270x340x610 | 270x340x550 | 270x340x610 | 310x385x650 | 310x385x730 |
| Gewicht [kg] | 20,3 | 20,7 | 21,0 | 21,3 | 27,0 | 27,5 |
| Volumen [l] | 5 | 8 | 5 | 8 | 12 | 18 |
| Rotationsgeschwindigkeit [U/min] | 1500 | 1550-2800 | 1550-2200 | |||
1. Allgemeine Beschreibung
Die Betriebsanleitung soll Ihnen helfen, das Gerät sicher und zuverlässig zu benutzen. Das Produkt wird streng nach den technischen Spezifikationen unter Verwendung der neuesten Technologien und Komponenten und unter Einhaltung der höchsten Qualitätsstandards entwickelt und hergestellt.
VOR BEGINN DER ARBEITEN IST DIESE BETRIEBSANLEITUNG SORGFÄLTIG ZU LESEN UND ZU VERSTEHEN.
Um einen langen und zuverlässigen Betrieb des Geräts zu gewährleisten, soll das Gerät gemäß den Anweisungen in dieser Anleitung korrekt bedient und gewartet werden. Die technischen Daten und Spezifikationen in dieser Anleitung sind auf dem neuesten Stand. Der Hersteller behält sich das Recht vor, Änderungen vorzunehmen, um die Qualität zu verbessern. Unter Berücksichtigung des technischen Fortschritts und der Möglichkeiten zur Lärmminderung wurde das Gerät so entwickelt und gebaut, dass das Risiko durch Lärmemissionen auf ein Minimum reduziert wird.
Erläuterung der Symbole
| CE | Das Produkt entspricht den Anforderungen der einschlägigen Sicherheitsnormen. |
 | Vor dem Gebrauch die Gebrauchsanweisung sorgfältig lesen. |
 | Recycelbares Produkt. |
 | ACHTUNG! oder WARNUNG! oder HINWEIS! zur Beschreibung einer jeweiligen Situation (allgemeines Warnzeichen). |
 | Abdeckung muss verwendet werden. |
 | ACHTUNG! Warnung vor elektrischer Spannung! |
 | ACHTUNG! Warnung vor beweglichen Elementen! |
 | Nur zur Verwendung in geschlossenen Räumen. |
 | Vor der Reinigung, Wartung oder Reparatur muss das Gerät durch das Ziehen des Netzsteckers von der Stromversorgung getrennt werden! |
ACHTUNG! Die Abbildungen in dieser Bedienungsanleitung dienen der Veranschaulichung und können in einigen Details vom tatsächlichen Produkt abweichen.
Die Bedienungsanleitung wurde in der deutschen Sprache verfasst. Bei den anderen Sprachfassungen handelt es sich um Übersetzungen aus dem Deutschen.
2. Anwendungssicherheit
ACHTUNG! Lesen Sie alle Sicherheitshinweise und alle Anweisungen. Die Nichtbeachtung der Warnhinweise und Anweisungen kann zu einem elektrischen Schlag, Brand und/oder schweren Verletzungen oder zum Tod führen.
Der Begriff "Gerät" oder "Produkt" in den Sicherheitshinweisen und in der Gebrauchsanweisung bezieht sich auf den KUTTER & GEMÜSESCHNEIDEMASCHINE.
2.1. Elektrische Sicherheit
a) Der Netzstecker des Geräts muss für die benutzte Netzsteckdose ausgelegt sein. Der Netzstecker darf auf keine Weise modifiziert werden. Originalstecker und passende Steckdosen vermindern das Risiko eines Stromschlags. b) Der Kontakt zu geerdeten oder masseführenden Elementen, wie Rohre, Heizkörper, Herde und Kühlschränke, muss vermieden werden. Es besteht ein erhöhtes Stromschlagrisiko, wenn der Körper geerdet ist und dem Gerät in Kontakt kommt, das Regen, nassen Oberflächen und Arbeiten in einer feuchten Umgebung direkt ausgesetzt ist. Das Eindringen von Wasser in das Gerät erhöht das Risiko einer Beschädigung des Geräts und eines Stromschlags. c) Berühren Sie das Gerät niemals mit nassen oder feuchten Händen. d) Benutzen Sie das Netzkabel nicht zweckentfremdet. Benutzen Sie das Kabel nicht, um das Gerät zu transportieren oder den Stecker herauszuziehen. Halten Sie das Kabel von Hitze, Öl, scharfen Kanten und beweglichen Teilen fern. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines Stromschlags. e) Es ist verboten, das Gerät zu verwenden, wenn das Netzkabel beschädigt ist oder offensichtliche Gebrauchsspuren aufweist. Ein beschädigtes Netzkabel sollte von einem qualifizierten Elektriker oder vom Kundendienst des Herstellers ersetzt werden. f) Tauchen Sie Kabel, Stecker bzw. das Gerät nicht in Wasser oder andere Flüssigkeiten, um einen Stromschlag zu vermeiden. Verwenden Sie das Gerät nicht auf nassen Oberflächen. g) Benutzen Sie das Gerät nicht in Räumen mit sehr hoher Luftfeuchtigkeit / in unmittelbarer Nähe von Wasserbehältern! h) Lassen Sie das Gerät nicht nass werden. Gefahr eines elektrischen Schlages!
2.2. Sicherheit am Arbeitsplatz
a) Halten Sie den Arbeitsbereich aufgeräumt und gut beleuchtet. Unordnung oder schlechte Beleuchtung kann zu Unfällen führen. Beim Gebrauch des Gerätes seien Sie vorausschauend, passen Sie darauf, was Sie tun, und nutzen Sie Ihren gesunden Menschenverstand.
b) Das Gerät darf nicht in explosionsgefährdeten Bereichen verwendet werden, z. B. wenn leicht brennbare Flüssigkeiten, Gase oder Staub vorhanden sind. Das Gerät erzeugt Funken, die Staub oder Dämpfe entzünden können. c) Falls Beschädigungen am Gerät festgestellt werden oder Unregelmäßigkeiten beim Betrieb auftreten, muss das Gerät umgehend ausgeschaltet und dieser Umstand einer autorisierten Person mitgeteilt werden. d) Reparaturen dürfen nur vom Kundendienst des Herstellers durchgeführt werden. Führen Sie Reparaturen nicht selbst durch! e) Im Falle eines Brandes oder einer Brandentzündung dürfen nur Pulver- oder Schaumlöscher (CO2) verwendet werden, um unter Spannung stehende Geräte zu löschen. f) Kindern oder unbefugten Personen ist der Aufenthalt im Arbeitsbereich untersagt. (Unaufmerksamkeit kann zum Verlust der Kontrolle über das Gerät führen.) g) Bewahren Sie diese Anleitung zum späteren Nachschlagen auf. Soll das Gerät an Dritte weitergegeben werden, muss auch die Gebrauchsanweisung mit übergeben werden. h) Bewahren Sie Verpackungsteile und kleine Montageteile außerhalb der Reichweite von Kindern auf. i) Halten Sie das Gerät von Kindern und Tieren fern. j) Bei der Verwendung dieses Geräts mit anderen Geräten beachten Sie auch die anderen Gebrauchsanweisungen.
Hinweis! Es muss darauf geachtet werden, dass Kinder und andere Unbeteiligte bei der Arbeit mit dem Gerät geschützt werden.
2.3. Persönliche Sicherheit
a) Die Bedienung des Geräts bei Müdigkeit oder Krankheit sowie unter dem Einfluss von Alkohol, Drogen oder Medikamenten, die zu einer erheblichen Einschränkung der Fähigkeit zur Bedienung des Geräts führen, ist untersagt. b) Das Gerät ist nicht dazu bestimmt, von Personen (einschließlich Kindern) mit eingeschränkten psychischen, sensorischen und geistigen Funktionen oder ohne ausreichende Erfahrung und/oder Kenntnisse verwendet zu werden, es sei denn, sie werden von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt oder wurden von dieser eingewiesen, wie das Gerät zu bedienen ist. c) Seien Sie vorsichtig und benutzen Sie Ihren gesunden Menschenverstand, wenn Sie mit dem Gerät arbeiten. Eine kurze Unachtsamkeit bei der Arbeit kann zu schweren Verletzungen führen. d) Um ein versehentliches Einschalten des Geräts zu vermeiden, achten Sie darauf, dass sich der Betriebsschalter in der Position „Aus“ befindet, bevor Sie den Netzstecker an die Stromquelle anschließen.
e) Überschätzen Sie Ihre Fähigkeiten nicht. Achten Sie darauf, bei der Arbeit stets das Gleichgewicht und die Stabilität zu halten. Dies ermöglicht eine verbesserte Kontrolle über das Gerät in unerwarteten Situationen.
f) Bei dem Gerät handelt es sich nicht um ein Spielzeug. Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
2.4. Sichere Verwendung des Geräts
a) Überlasten Sie das Gerät nicht. Verwenden Sie Werkzeuge, die für die Anwendung geeignet sind. Ein richtig gewähltes Gerät erfüllt die Aufgabe, für die es entwickelt wurde, besser und sicherer. b) Benutzen Sie das Gerät nicht, wenn der EIN/AUS-Schalter nicht korrekt funktioniert (sich nicht ein- und ausschalten lässt). Geräte, die nicht über einen Schalter gesteuert werden können, sind unsicher, dürfen nicht betrieben werden und müssen repariert werden. c) Ziehen Sie den Stecker aus der Steckdose, bevor Sie Einstellungen, Reinigungs- und Wartungsarbeiten vornehmen. Eine solche Vorbeugungsmaßnahme verringert das Risiko eines versehentlichen Einschaltens. d) Bewahren Sie unbenutzte Geräte außerhalb der Reichweite von Kindern und Personen auf, die nicht mit dem Gerät oder dieser Anleitung vertraut sind. Dieses Gerät stellt in den Händen von unerfahrenen Benutzern eine Gefahr dar. e) Halten Sie das Gerät in gutem Betriebszustand. Prüfen Sie vor jedem Einsatz, ob allgemeine Schäden oder Schäden an beweglichen Teilen vorliegen (Risse in Bauteilen und Komponenten oder andere Zustände, die den sicheren Betrieb des Geräts beeinträchtigen können). Im Falle einer Beschädigung lassen Sie das Gerät vor der Benutzung reparieren. f) Die Reparatur und Wartung der Geräte ist von qualifiziertem Personal unter ausschließlicher Verwendung von Originalersatzteilen durchzuführen. Dies gewährleistet eine sichere Verwendung. g) Um die Funktionstüchtigkeit des Geräts zu gewährleisten, dürfen die werksseitig installierten Abdeckungen nicht entfernt und die Schrauben nicht gelöst werden. h) Beim Transport und dem Tragen des Geräts vom Lagerort zum Einsatzort sind die Gesundheits- und Sicherheitsvorschriften für die manuelle Handhabung zu berücksichtigen, die in dem Land gelten, in dem das Gerät eingesetzt wird. i) Vermeiden Sie Situationen, in denen das Gerät unter starker Belastung während des Betriebs stehen bleibt. Dies kann zu einer Überhitzung der Antriebskomponenten und damit zur Beschädigung des Geräts führen. j) Bewegliche Teile oder Zubehör dürfen nicht berührt werden, sofern das Gerät nicht ausgeschaltet ist. k) Das Verschieben, Verstellen und Drehen des Geräts bei laufendem Betrieb ist untersagt. l) Es ist untersagt, das Gerät unbeaufsichtigt laufen zu lassen.
m) Das Gerät sollte regelmäßig gereinigt werden, um die dauerhafte Ablagerung von Schmutz zu verhindern. n) Der angegebene Emissionswert der Vibrationen wurde mit gängigen Messmethoden gemessen. Der Emissionswert des Vibrationspegels bei Nutzung des Geräts unter anderen Umgebungsbedingungen kann einer Änderung unterliegen. o) Bei dem Gerät handelt es sich nicht um ein Spielzeug. Die Reinigung und Wartung darf ohne Aufsicht von Erwachsenen nicht von Kindern durchgeführt werden. p) Es ist untersagt, die Konstruktion des Geräts zu verändern, um die Parameter oder Bauweise des Geräts zu modifizieren. q) Das Gerät muss von Feuer- und Wärmequellen ferngehalten werden. r) Überlasten Sie das Gerät nicht. s) Die Lüftungsöffnungen des Geräts dürfen nicht blockiert werden! t) Das Gerät ist nicht zum Zerkleinern von harten Lebensmitteln, wie tiefgefrorene Produkte oder Knochen, vorgesehen. u) Um Verletzungen zu vermeiden, muss bei der Ausführung von Wartungsarbeiten am Gerät und besonders an den Schneidblättern stets mit Vorsicht vorgegangen werden. Die Klingen dürfen nicht mit bloßen Händen gereinigt werden. v) Die Hände bei laufendem Gerät von den Klingen und der Öffnung, durch die die zu zerkleinernden Produkte eingeführt werden, fernhalten. Die Hände unabhängig davon, ob das Gerät in Betrieb ist oder nicht, niemals in die Schüssel halten. w) Das Gerät niemals in Betrieb nehmen, wenn der Schüsseldeckel und die Klingen nicht montiert sind. x) Es muss immer sichergestellt werden, dass die Klingen in der richtigen Position montiert wurden.
!ACHTUNG! Trotz der sicheren Konstruktion des Gerätes, der ausreichenden Schutzmaßnahmen und der Verwendung zusätzlicher Sicherheitselemente für den Benutzer besteht dennoch ein geringes Unfall- oder Verletzungsrisiko bei der Arbeit mit dem Gerät. Es wird empfohlen, bei der Verwendung Vorsicht und gesunden Menschenverstand walten zu lassen.
3. Nutzungshinweise
Das Gerät ist für das mechanische Zerkleinern von Lebensmitteln vorgesehen.
Für Schäden, die durch unsachgemäßen Gebrauch entstehen, haftet der Benutzer.
3.1. Beschreibung des Geräts
1 – Schredderarm 2 – Schüsseldeckel 3 – Gummideckel 4 – Schüssel 5 – Verschluss der Abdeckung 6 – Steuerung
Steuerung des Geräts RCBC-5, RCBC-8
1 – Einschalttaste der Maschine „ON“ 2 – Ausschalttaste der Maschine „OFF“ 3 – Pulsierfunktion (intensives Zerkleinern)

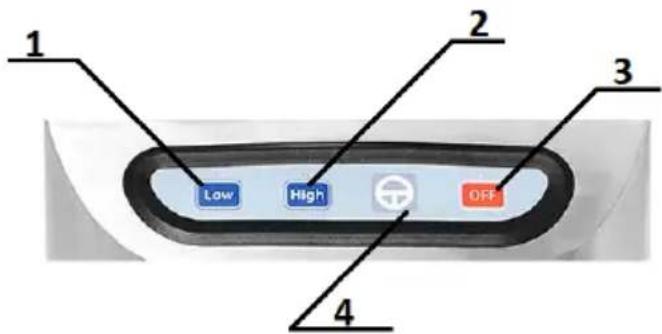

Steuerung des Geräts RCBC-8V2, RCBC-5V2, RCBC-18V2, RCBC-12V2
1 – Reduktion der Rotationsgeschwindigkeit des Geräts 2 – Steigerung der Rotationsgeschwindigkeit des Geräts 3 – Ausschalttaste der Maschine „OFF“ 4 – Pulsierfunktion (intensives Zerkleinern)
3.2. Vorbereitung für den Betrieb
POSITIONIERUNG DES GERÄTS
Die Umgebungstemperatur darf 40°C und die relative Luftfeuchtigkeit darf 85% nicht übersteigen. Das Gerät sollte so aufgestellt werden, dass eine gute Luftzirkulation gewährleistet ist. Ein Mindestabstand von 10 cm muss von allen Seiten des Geräts eingehalten werden. Das Gerät muss von heißen Oberflächen ferngehalten werden. Das Gerät immer auf einer ebenen, stabilen, sauberen, feuerbeständigen und trockenen Oberfläche sowie außerhalb der Reichweite von Kindern und Personen mit eingeschränkten geistigen, sensorischen oder intellektuellen Fähigkeiten verwendet werden. Das Gerät sollte so aufgestellt werden, dass der Netzstecker jederzeit erreicht werden kann. Vergewissern Sie sich, dass die Stromversorgung des Geräts mit den Angaben auf dem Typenschild übereinstimmt!
Vor dem ersten Gebrauch müssen alle Teile demontiert und gewaschen werden.
3.3. Arbeit mit dem Gerät

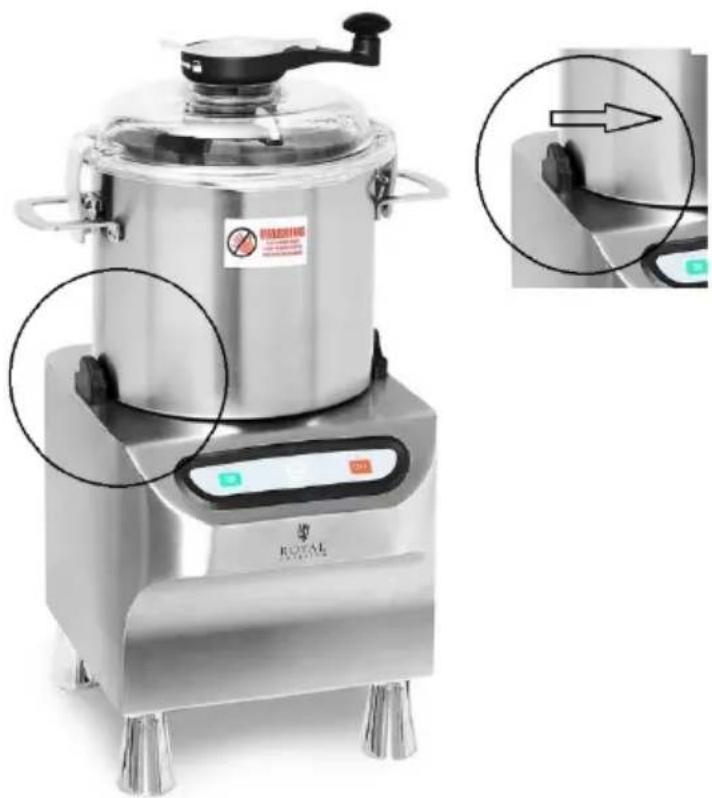

- Die Schüssel auf die untere Basis stellen und in der durch den Pfeil auf der Abbildung unten gezeigten Richtung drehen (gegen den Uhrzeigersinn).
• Das Netzkabel an eine Steckdose anschließen.
• Den Verschluss des Schüsseldeckels entriegeln.
- Den Deckel anheben und die Schüssel mit dem Lebensmittel füllen, danach den Deckel wieder schließen. Das Befüllen der Schüssel kann ebenfalls durch das Abnehmen des Gummideckels des Arms erfolgen.
- Bei den Modellen RCBC-5 und RCBC-8 wird das Gerät durch das Betätigen der Einschalttaste „ON“ eingeschaltet. Die Kontrollleuchte des Schalters leuchtet auf.
- Bei den Modellen RCBC-8V2, RCBC-5V2, RCBC-18V2 und RCBC-12V2 wird das Gerät eingeschaltet, indem die Rotationsgeschwindigkeit auf niedrig „Low“ oder hoch „High“ eingestellt wird. Die Kontrollleuchte des Schalters leuchtet auf.
• Die Pulsierfunktion kann für ein intensives Zerkleinern ausgewählt werden. Mit dieser Taste kann das Gerät ebenfalls eingeschaltet werden.
- Nachdem die Arbeit mit dem Gerät abgeschlossen wird, muss die Taste „OFF“ betätigt werden, der Netzstecker muss gezogen und die Maschine gereinigt werden.
ACHTUNG: Das Gerät wird automatisch ausgeschaltet, falls der Arm des Geräts während des Betriebs über den sicheren Abstand angehoben wird oder wenn der Schüsseldeckel entriegelt wird.
ACHTUNG: Es wird empfohlen, die Schüssel bis zu einem Füllstand aufzufüllen, bei dem die Klinge bedeckt wird. Die Schüssel sollte nicht auf mehr als 2/3 ihres Volumens gefüllt werden. Es werden Vibrationen des Geräts verursacht, wenn sich kein zu zerkleinerndes Produkt in dem Gerät befindet. Es wird empfohlen, größere Teile der Lebensmittel zu zerkleinern, bevor sie in das Gerät gegeben werden.
ACHTUNG: Falls die Schüssel nicht ausreichend gefüllt ist, kann das Gerät nicht länger als 30 Minuten betrieben werden.
3.4. Reinigung und Wartung
a) Der Netzstecker muss gezogen werden, bevor Reinigungs-, Einstellungs- oder Auswechselarbeiten des Zubehörs ausgeführt werden oder falls das Gerät nicht benutzt wird.
- Warten Sie ab, bevor die rotierenden Bauteile zum Stillstand kommen.
b) Ziehen Sie den Netzstecker vor jeder Reinigung und wenn das Gerät nicht benutzt wird.
c) Verwenden Sie zur Reinigung der Oberfläche nur nicht-korrosive Mittel.
d) Für die Reinigung des Geräts dürfen nur milde Reinigungsmittel verwendet werden, die für die Reinigung von Oberflächen bestimmt sind, die mit Lebensmitteln in Berührung kommen.
e) Nach jeder Reinigung sind alle Komponenten gut zu trocknen, bevor das Gerät wieder verwendet wird.
f) Lagern Sie das Gerät an einem trockenen und kühlen Ort, geschützt vor Feuchtigkeit und direkter Sonneneinstrahlung.
g) Es ist verboten, das Gerät mit einem Wasserstrahl abzuspritzen oder es in Wasser zu tauchen.
h) Achten Sie darauf, dass kein Wasser durch die Lüftungsöffnungen des Gehäuses eindringt.
i) Reinigen Sie die Lüftungsöffnungen mit einer Bürste und Druckluft.
j) Das Gerät muss regelmäßig hinsichtlich seiner technischen Leistungsfähigkeit und auf eventuelle Schäden hin überprüft werden.
k) Verwenden Sie zur Reinigung ein weiches, feuchtes Tuch.
1) Verwenden Sie zur Reinigung keine scharfen und/oder metallischen Gegenstände (z. B. eine Drahtbürste oder einen Metallspatel), da diese die Oberfläche des Gerätematerials beschädigen können.
m) Das Gerät darf nicht mit säurehaltigen Substanzen, medizinischen Reinigungsmitteln, Verdünnern, Benzin, Ölen oder anderen chemischen Substanzen gereinigt werden, da dies zu einer Beschädigung des Geräts führen kann.
ENTSORGUNG VON ALTGERÄTEN.
Altgeräte dürfen nicht im Hausabfall entsorgt werden, sondern müssen an einer Recycling-Sammelstelle für Elektro- und Elektronikgeräte abgegeben werden. Dies wird durch das Symbol, das auf dem Produkt, der Anleitung oder der Verpackung angezeigt ist, kenntlich gemacht. Die im Gerät verwendeten Materialien können entsprechend ihrer Kennzeichnung wiederverwendet werden. Durch die Wiederverwendung, die Verwendung von Materialien oder andere Formen der Nutzung gebrauchter Geräte leisten Sie einen wesentlichen Beitrag zum Schutz unserer Umwelt.
Bei Ihrer örtlichen Verwaltung erhalten Sie entsprechende Informationen über geeignete Stellen für die Entsorgung von Altgeräten.

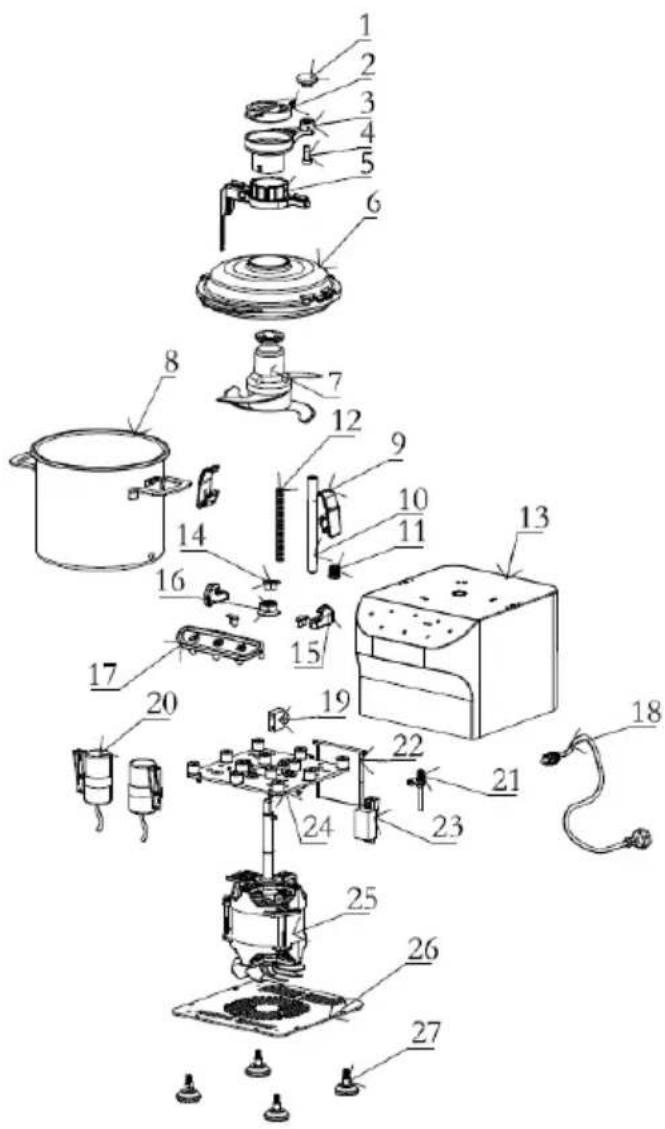

Explosionszeichnung:
Modelle RCBC-5, RCBC-8
| Name des Teils | Beschreibung |
| 1 | Armaufsatz |
| 2 | Gummideckel des Arms |
| 3 | Schredderarm |
| 4 | Schraube |
| 5 | Schaber |
| 6 | Schüsseldeckel |
| 7 | Klingen |
| 8 | Schüssel |
| 9 | Schüsseldeckelverschluss |
| 10 | Induktionsstange |
| 11 | Mutter |
| 12 | Feder |
| 13 | Untere Basis |
| 14 | Hilfsstütze |
| 15 | Sperrelement der Schüssel |
| 16 | Zentrale Montagebuchse |
| 17 | Steuerung |
| 18 | Netzkabel |
| 19 | Überlastsicherung |
| 20 | Kondensator |
| 21 | Mikroschalter |
| 22 | Stromkreis |
| 23 | Fliehkraftschalter |
| 24 | Antriebshalterung |
| 25 | Antrieb |
| 26 | Untere Platte |
| 27 | Gummifüsse |

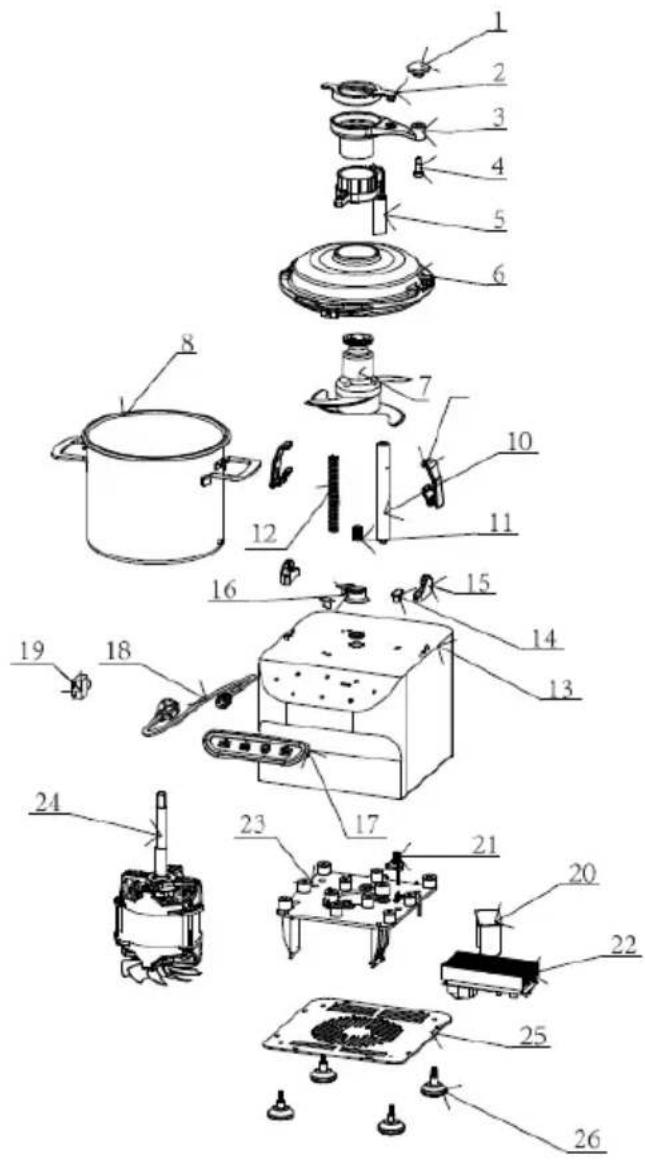

Modelle RCBC-8V2, RCBC-5V2, RCBC-18V2, RCBC-12V2
| Name des Teils | Beschreibung |
| 1 | Armaufsatz |
| 2 | Gummideckel des Arms |
| 3 | Schredderarm |
| 4 | Schraube |
| 5 | Schaber |
| 6 | Schüsseldeckel |
| 7 | Klingen |
| 8 | Schüssel |
| 9 | Schüsseldeckelverschluss |
| 10 | Induktionsstange |
| 11 | Mutter |
| 12 | Feder |
| 13 | Untere Basis |
| 14 | Hilfsstütze |
| 15 | Sperrelement der Schüssel |
| 16 | Zentrale Montagebuchse |
| 17 | Steuerung |
| 18 | Netzkabel |
| 19 | Überlastsicherung |
| 20 | Kondensator |
| 21 | Mikroschalter |
| 22 | Transduktor und Stromkreis |
| 23 | Antriebshalterung |
| 24 | Antrieb |
| 25 | Untere Platte |
Diese Erklärung bezieht sich nur auf die Maschine im Zustand, in dem sie auf dem Markt eingeführt wurde und schließt keine Komponenten, die vom Endverbraucher hinzugefügt wurden und keine vom Endverbraucher durchgeführten Tätigkeiten/Umbauarbeiten ein. Die technische Dokumentation befindet sich im Firmensitz von EXPONDO Polska sp. z o.o. sp. k., und über ihre Verfügbarkeit entscheidet die dazu befugte Person Piotr R. Gajos.
Diese Erklärung bezieht sich ausschließlich auf das Produkt in dem Zustand, in dem es in Verkehr gebracht wurde, und umfasst keine Komponenten, die vom Endbenutzer hinzugefügt wurden, noch Änderungen oder Modifikationen, die vom Endbenutzer vorgenommen wurden. Die technische Dokumentation befindet sich am Sitz des Unternehmens EXPONDO Polska sp. z o.o. sp. k., und die für ihre Verfügbarkeit zuständige Person ist Piotr R. Gajos.
Gdynia, 15.02.2021
Ort, Datum
Unterschrift
Piotr R. Gajos
Ingenieur für die Richtlinienüberprüfung der Produkte
Name, Vorname, Stelle
EG-Konformitätserklärung, 2021/15-02/73
Verantwortungsträger (Name, Adresse): EXPONDO POLSKA SP. Z O.O. SP. K., ul. Nowy Kisielin – Innowacyjna 7, 66-002 Zielona Góra, Polen, EU
Mit voller Verantwortung erkläre ich, dass
Name: KUTTER & GEMÜSESCHNEIDEMASCHINE
Modell: RCBC-18V2
Seriennummer:
000000000000 - 999999999999
die Grundanforderungen erfüllt:
• MD 2006/42/EG,
• EMV 2014/30/EU,
• RoHS 2011/65/EU,
außerdem erfüllt dieses Produkt die Anforderungen der folgenden harmonisierten Normen:
EN 12852:2001+A1:2010,
EN 60204-1:2018, • EN ISO 12100:2010, • EN 55014-1:2017, • EN IEC 61000-3-2:2019, • EN 61000-3-3:2013+A1:2019, • EN 55014-2:2015.
Diese Erklärung bezieht sich nur auf die Maschine im Zustand, in dem sie auf dem Markt eingeführt wurde und schließt keine Komponenten, die vom Endverbraucher hinzugefügt wurden und keine vom Endverbraucher durchgeführten Tätigkeiten/Umbauarbeiten ein. Die technische Dokumentation befindet sich im Firmensitz von EXPONDO Polska sp. z o.o. sp. k., und über ihre Verfügbarkeit entscheidet die dazu befugte Person Piotr R. Gajos.
Diese Erklärung bezieht sich nur auf die Maschine im Zustand, in dem sie auf dem Markt eingeführt wurde und schließt keine Komponenten, die vom Endverbraucher hinzugefügt wurden und keine vom Endverbraucher durchgeführten Tätigkeiten/Umbauarbeiten ein. Die technische Dokumentation befindet sich im Firmensitz von EXPONDO Polska sp. z o.o. sp. k., und über ihre Verfügbarkeit entscheidet die dazu befugte Person Piotr R. Gajos.
Die technische Dokumentation befindet sich am Sitz der Firma EXPONDO Polska sp. z o.o. sp. k., und die für ihre Verfügbarkeit zuständige Person ist Piotr R. Gajos. Diese Erklärung bezieht sich ausschließlich auf den Zustand des Produkts, in dem es in Verkehr gebracht wurde, und umfasst keine Komponenten, die vom Endbenutzer hinzugefügt wurden, oder Änderungen, die vom Endbenutzer vorgenommen wurden. Die technische Dokumentation befindet sich am Sitz der Firma EXPONDO Polska sp. z o.o. sp. k. und kann auf Anfrage der zuständigen Person Piotr R. Gajos zur Verfügung gestellt werden.
Gdingen, 15.02.2021
Ort, Datum
Unterschrift
Piotr R. Gajos
Ingenieur für die Richtlinienüberprüfung der Produkte
Name, Vorname, Stelle
EG-Konformitätserklärung, 2021/15-02/75
Verantwortungsträger (Name, Adresse): EXPONDO POLSKA SP. Z O.O. SP. K., ul. Nowy Kisielin – Innowacyjna 7, 66-002 Zielona Góra, Polen, EU
Mit voller Verantwortung erkläre ich, dass
Name: KUTTER & GEMÜSESCHNEIDEMASCHINE
Modell: RCBC-5V2
Seriennummer:
000000000000 - 999999999999
die Grundanforderungen erfüllt:
• MD 2006/42/EC,
• EMC 2014/30/UE,
• RoHS 2011/65/UE,
außerdem erfüllt dieses Produkt die Anforderungen der folgenden harmonisierten Normen:
EN 12852:2001+A1:2010,
EN 60204-1:2018. • EN ISO 12100:2010, • EN 55014-1:2017 • EN IEC 61000-3-2:2019. • EN 61000-3-3:2013+A1:2019, • EN 55014-2:2015.
Diese Erklärung bezieht sich nur auf die Maschine im Zustand, in dem sie auf dem Markt eingeführt wurde und schließt keine Komponenten, die vom Endverbraucher hinzugefügt wurden und keine vom Endverbraucher durchgeführten Tätigkeiten/Umbauarbeiten ein. Die technische Dokumentation befindet sich im Firmensitz von EXPONDO Polska sp. z o.o. sp. k., und über ihre Verfügbarkeit entscheidet die dazu befugte Person Piotr R. Gajos.
Diese Erklärung bezieht sich nur auf die Maschine im Zustand, in dem sie auf dem Markt eingeführt wurde und schließt keine Komponenten, die vom Endverbraucher hinzugefügt wurden und keine vom Endverbraucher durchgeführten Tätigkeiten/Umbauarbeiten ein. Die technische Dokumentation befindet sich im Firmensitz von EXPONDO Polska sp. z o.o. sp. k., und über ihre Verfügbarkeit entscheidet die dazu befugte Person Piotr R. Gajos.
Die technische Dokumentation befindet sich am Sitz der Firma EXPONDO Polska sp. z o.o. sp. k., und die für ihre Verfügbarkeit zuständige Person ist Piotr R. Gajos. Diese Erklärung bezieht sich ausschließlich auf den Zustand des Produkts, in dem es in Verkehr gebracht wurde, und umfasst keine Komponenten, Demontagen oder anderen Änderungen, die vom Endbenutzer hinzugefügt oder durchgeführt wurden. Die technische Dokumentation befindet sich am Sitz der Firma EXPONDO Polska sp. z o.o. sp. k. und kann auf Anfrage der zuständigen Person Piotr R. Gajos zur Verfügung gestellt werden. Diese Erklärung bezieht sich ausschließlich auf den Zustand der Maschine zum Zeitpunkt des Inverkehrbringens und umfasst keine Komponenten und/oder Änderungen, die vom Endbenutzer hinzugefügt oder durchgeführt wurden. Die entsprechende technische Dokumentation befindet sich am Sitz der Firma EXPONDO Polska sp. z o.o. sp. k., und über eine eventuelle Offenlegung entscheidet ausschließlich die Person mit voller Berechtigung, Piotr R. Gajos. Diese Erklärung bezieht sich ausschließlich auf den Zustand, in dem die Maschine in Verkehr gebracht wurde, mit Ausnahme der vom Endbenutzer hinzugefügten Elemente und der vom Endbenutzer durchgeführten Arbeiten oder Änderungen. Die technische Dokumentation befindet sich am Sitz der Firma EXPONDO Polska sp. z o.o. sp. k., und über ihre Verfügbarkeit entscheidet die dafür autorisierte Person, Piotr R. Gajos. Diese Erklärung bezieht sich ausschließlich auf das Maschinengerät in dem Zustand, in dem es in Verkehr gebracht wurde, und gilt nicht für Teile, die später vom Endbenutzer hinzugefügt wurden, oder für spätere Eingriffe des Endbenutzers. Die technische Dokumentation befindet sich am Sitz der Firma EXPONDO Polska sp. z o.o. sp. k., und über ihre Verfügbarkeit entscheidet die dafür berufene Person Piotr R. Gajos.
Gdingen, 15.02.2021
Ort, Datum
Unterschrift
Piotr R. Gajos
Ingenieur für die Richtlinienüberprüfung der Produkte
Name, Vorname, Stelle
EG-Konformitätserklärung, 2021/15-02/77
Verantwortungsträger (Name, Adresse): EXPONDO POLSKA SP. Z O.O. SP. K., ul. Nowy Kisielin – Innowacyjna 7, 66-002 Zielona Góra, Polen, EU
Mit voller Verantwortung erkläre ich, dass
Name: KUTTER & GEMÜSESCHNEIDEMASCHINE
Modell: RCBC-8V2
Seriennummer:
000000000000 - 999999999999
die Grundanforderungen erfüllt:
• MD 2006/42/EG,
• EMV 2014/30/EU,
• RoHS 2011/65/EU,
außerdem erfüllt dieses Produkt die Anforderungen der folgenden harmonisierten Normen:
EN 12852:2001+A1:2010,
EN 60204-1:2018, • EN ISO 12100:2010, • EN 55014-1:2017, • EN IEC 61000-3-2:2019, • EN 61000-3-3:2013+A1:2019, • EN 55014-2:2015.
Diese Erklärung bezieht sich nur auf die Maschine im Zustand, in dem sie auf dem Markt eingeführt wurde und schließt keine Komponenten, die vom Endverbraucher hinzugefügt wurden und keine vom Endverbraucher durchgeführten Tätigkeiten/Umbauarbeiten ein. Die technische Dokumentation befindet sich im Firmensitz von EXPONDO Polska sp. z o.o. sp. k., und über ihre Verfügbarkeit entscheidet die dazu befugte Person Piotr R. Gajos.
Umwelt- und Entsorgungshinweise
Hersteller an Verbraucher
Sehr geehrte Damen und Herren,
gebrauchte Elektro- und Elektronikgeräte dürfen gemäß europäischer Vorgaben [1] nicht zum unsortierten Siedlungsabfall gegeben werden, sondern müssen getrennt erfasst werden. Das Symbol der Abfalltonne auf Rädern weist auf die Notwendigkeit der getrennten Sammlung hin. Helfen auch Sie mit beim Umweltschutz. Sorgen Sie dafür, dieses Gerät, wenn Sie es nicht mehr weiter nutzen wollen, in die hierfür vorgesehenen Systeme der Getrenntsammlung zu geben.
In Deutschland sind Sie gesetzlich [2] verpflichtet, ein Altgerät einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen. Die öffentlich-rechtlichen Entsorgungsträger (Kommunen) haben hierzu Sammelstellen eingerichtet, an denen Altgeräte aus privaten Haushalten ihres Gebietes für Sie kostenfrei entgegengenommen werden. Möglicherweise holen die rechtlichen Entsorgungsträger die Altgeräte auch bei den privaten Haushalten ab.
Bitte informieren Sie sich über Ihren lokalen Abfallkalender oder bei Ihrer Stadt- oder Gemeindeverwaltung über die in Ihrem Gebiet zur Verfügung stehenden Möglichkeiten der Rückgabe oder Sammlung von Altgeräten.
[1] RICHTLINIE 2002/96/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES ÜBER ELEKTRO- UND ELEKTRONIK-ALTGERÄTE
[2] Gesetz über das Inverkehrbringen, die Rücknahme und die umweltverträgliche Entsorgung von Elektro- und Elektronikgeräten (Elektro- und Elektronikgerätegesetz - ElektroG).
Produktentsorgung
- ALLGEMEINE BESCHREIBUNG
- VOR BEGINN DER ARBEITEN IST DIESE BETRIEBSANLEITUNG SORGFÄLTIG ZU LESEN UND ZU VERSTEHEN
- ERLÄUTERUNG DER SYMBOLE
- ANWENDUNGSSICHERHEIT
- ELEKTRISCHE SICHERHEIT
- SICHERHEIT AM ARBEITSPLATZ
- PERSÖNLICHE SICHERHEIT
- SICHERE VERWENDUNG DES GERÄTS
- NUTZUNGSHINWEISE
- BESCHREIBUNG DES GERÄTS
- VORBEREITUNG FÜR DEN BETRIEB
- POSITIONIERUNG DES GERÄTS
- ARBEIT MIT DEM GERÄT
- REINIGUNG UND WARTUNG
- EXPLOSIONSZEICHNUNG
- PIOTR R. GAJOS
- EG-KONFORMITÄTSERKLÄRUNG
- UMWELT- UND ENTSORGUNGSHINWEISE
- HERSTELLER AN VERBRAUCHER
Marke : Royal Catering
Modell : RCBC-8
Kategorie : Lebensmittel-Schneidemaschine
