BEDIENUNGSANLEITUNG H2MT68DCS HOOVER

Dieses Installationshandbuch richtet sich an Küchenhersteller, die mit diesen Produkten arbeiten werden. Um die Sicherheit zu gewährleisten und die besten Ergebnisse zu erzielen, lesen Sie bitte dieses Handbuch, einschließlich der Sicherheitshinweise, sorgfältig durch und bewahren Sie es zum späteren Nachschlagen auf. Bevor Sie mit der Installation fortfahren, sollten Sie sich die Seriennummer notieren, da Sie diese im Falle einer Reparatur benötigen könnten. Überprüfen Sie das Gerät auf eventuelle Transportschäden und wenden Sie sich im Zweifelsfall an einen Techniker, bevor Sie es benutzen. Halten Sie sämtliches Verpackungsmaterial stets von Kindern fern.

i HINWEIS: Die Funktionen, die Abbildungen in der Bedienungsanleitung und das Produktzubehör können je nach gekauftem Modell variieren.

index

1 Sicherheitshinweise für die Installation S. 2
2 Installationsort des Produkts S.3
2.1 Weitere Tipps
3 Kochfeld-Abmessungen S.4-9
3.1 Breite 60
3.2 Breite 65
3.3 Breite 80
4 Installationswerkzeuge S.10
4.1 Standard-Installation
4.2 Bündige Installation
5 Installationsabstand S.11
5.1 Vorsichtsmaßnahmen
6 Möbel und Belüftung S. 12 - 13
6.1 Breite 60 - 65 - 80 auf Ofen als Unterteil
6.2 Breite 60 - 65 - 80 auf Schubladen als Unterteil
6.3 Breite 60 - 65 - 80 auf Sockel auf Unterteil mit Einlegeböden
6.4 Dicke der Arbeitsplatte
7 Einbauabmessungen S. 14 - 19
7.1 Kochfeldbreite 60
7.2 Kochfeldbreite 65
7.3 Kochfeldbreite 80
8 Anschluss an das Stromnetz S. 20 - 22
8.1 Sicherheitshinweise
8.2 Anweisungen
8.3 Weitere Ratschläge
8.4 Aufbau der Verbindung
9 Anweisungen für die Installation S. 24 - 31
9.1 Wichtige Warnhinweise
9.2 Schritt-für-Schritt-Installation
10 Lieferung an den Anwender S. 32
11 Erste Inbetriebnahme S.32
12 Demontage des Produkts S.32

1 Sicherheitshinweise für die Installation

Beachten Sie diese Hinweise, bevor Sie mit der Installation des Produkts beginnen.

- Ihre Sicherheit ist für uns sehr wichtig. Bitte lesen Sie diese Informationen sorgfältig durch, bevor Sie das Produkt benutzen;

- Die Installation muss von einem qualifizierten Techniker durchgeführt werden, der die im Installationsland geltenden Gesetze und die Anweisungen des Herstellers kennen und beachten muss;

- Wenn zur Behebung von Fehlern, die auf eine unsachgemäße Installation zurückzuführen sind, ein Service des Herstellers erforderlich ist, ist dieser Service nicht durch die Reparatur abgedeckt;

- Entfernen Sie das Verpackungsmaterial, bevor Sie das Gerät in Betrieb nehmen;

- Stellen Sie nach dem Auspacken des Geräts sorgfältig sicher, dass es nicht beschädigt ist. Wenden Sie sich im Falle eines Problems vor der Installation an den Kundendienst und schließen Sie es nicht an das Stromnetz an;

- Ein beschädigtes Produkt kann die Ursache für einen Kurzschluss, einen elektrischen Schlag, einen Brand und andere Gefahren sein;

- Überprüfen Sie die Verpackung auf Zubehör oder Begleitmaterial (Dokumente, Schrauben, Zubehör, Prospektbeutel, Bedienungsanleitung usw.) und nehmen Sie dieses gegebenenfalls heraus und bewahren Sie es auf;

- Das Produkt kann überlagernd oder bündig auf der Arbeitsplatte installiert werden;

- Stellen Sie vor der Installation des Geräts sicher, dass der Raum gut belüftet ist, damit die für eine gute Kühlung erforderliche Frischluft zirkulieren kann. Beachten Sie die Abbildungen für die vorgeschlagenen Mindestabstände;

- Für den Betrieb des Geräts mit den Nennfrequenzen ist keine zusätzliche Bedienung/Einstellung erforderlich;

- Wird das Eingreifen des Herstellers erforderlich, um Fehler zu beheben, die aus einer falschen Installation hervorgehen, so erfolgt dieses nicht im Rahmen der Gewährleistungsgarantie. Die Installationsanweisungen für fachlich qualifiziertes Personal müssen befolgt werden;

- Eine falsche Installation kann Personen- oder Sachschäden hervorrufen. Der Hersteller kann für solche Schäden oder Verletzungen nicht verantwortlich gemacht werden;

- Eine sichere Verwendung ist nur dann gewährleistet, wenn die Installation ordnungsgemäß gemäß dieser Anleitung durchgeführt wurde. Im Falle einer Beschädigung durch unsachgemäße Installation liegt die Verantwortung bei der Person, die das Produkt installiert hat;

- Während der Installation muss das Kochfeld vom Stromnetz getrennt werden;

- Es wird empfohlen, bei der Installation Schutzhandschuhe zu tragen, um Verletzungen zu vermeiden;

- Die Garantie deckt keine Schäden ab, die durch unsachgemäße Installation verursacht wurden;

• Bei unsachgemäßer Installation, Manipulationen am Gerät und unsachgemäßem Anschluss erlischt die Gültigkeit der Produktgarantie;
• Vergewissern Sie sich, dass das Stromversorgungskabel des Produkts nicht zugänglich ist, wenn es verlegt ist;
• Nach der Montage darf das Netzkabel nicht mit beweglichen Teilen (z. B. einer Schublade) in Berührung kommen und keinen mechanischen Belastungen ausgesetzt werden;
• Dieses Produkt erfordert eine ständige Belüftung während des Gebrauchs. Decken Sie die Lüftungsöffnungen nicht ab;
• Bei der Übergabe des Produkts an den Endanwender muss der Techniker sicherstellen, dass es korrekt installiert wurde.

Installationsort des Produkts

2

• Installieren und verwenden Sie dieses Produkt in einer geschlossenen, überdachten, trockenen und gut belüfteten Umgebung;
• Installieren Sie das Produkt nicht in offenen Räumen, die Witterungseinflüssen ausgesetzt sind;
• Dieses Gerät ist für die Verwendung in Höhenlagen unter 2000 m ausgelegt;
• Montieren Sie das Gerät in der Nähe einer Steckdose;
• Verwenden Sie das Produkt nur, wenn es in einer Aussparung positioniert ist, anderenfalls riskieren Sie Verletzungen und Verbrennungen;
• Installieren Sie das Kochfeld nicht über einem ungekühlten Backofen, Trockner, Geschirrspüler oder Kühlschrank. Es wird auch empfohlen, die Installation über einer Waschmaschine zu vermeiden. Die Installation des Kochfeldes über einem gekühlten Backofen ist zulässig.

2.1 Weitere Tipps

• Schneiden Sie die Arbeitsfläche präzise aus und verwenden Sie dabei die für das zu schneidende Material erforderlichen Werkzeuge. Alle Oberflächen müssen versiegelt oder auf andere Weise gegen das Eindringen von Feuchtigkeit geschützt sein;
• Die Arbeitsfläche muss nach den Diagrammen in diesem Handbuch geformt werden. Die Kochfläche muss perfekt horizontal ausgerichtet sein. Prüfen Sie, ob die Dichtung unter der Kochfläche, sofern vorhanden, richtig angebracht ist;
• Verwenden Sie bei der Installation ein weiches Tuch, um Beschädigungen des Kochfelds und der Arbeitsfläche zu vermeiden;

⚠️ WARNUNG: Gefahr von Feuer und Schäden durch offene Flammen. Halten Sie offene Flammen (z. B. eine Kerze) von dem Produkt fern.

3 Kochfeld-Abmessungen

3.1 Breite 60

Abmessungen in mm

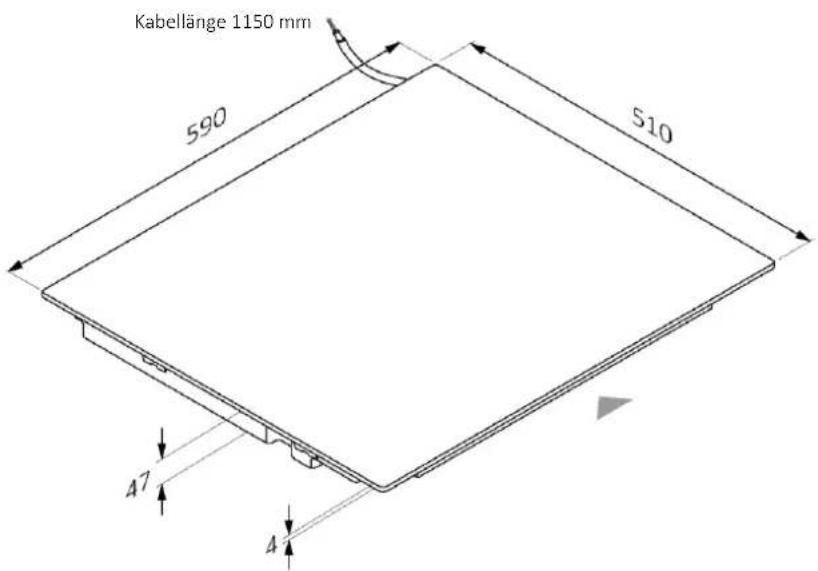

Axonometrische Ansicht von oben

Kabellänge 1150 mm 590 510 A7 A

Axonometrische Ansicht von unten

558 478 16 46 Dichtung 47 4 Radius 4mm

3.1 Breite 60

Abmessungen in mm

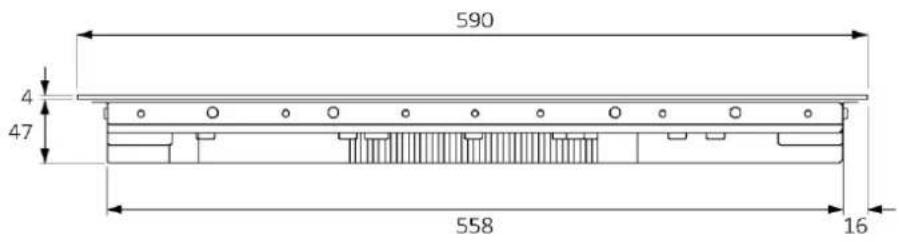

Ansicht der Vorderseite

590 4 47 558 16

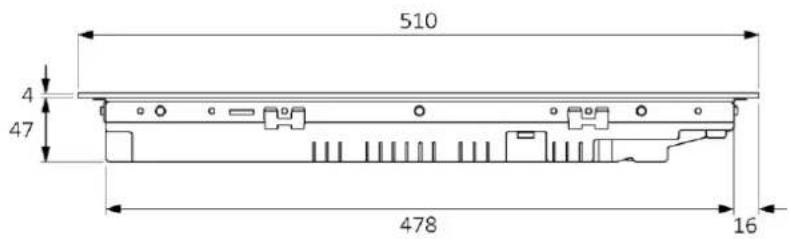

Seitenansicht

510 4 47 478 16

Produktcodes

HAIF64DCS

HAMT68IRB1S

HAMT66IRCS

HAIF64IRB1S

3 Kochfeld-Abmessungen

3.2 Breite 65

Abmessungen in mm

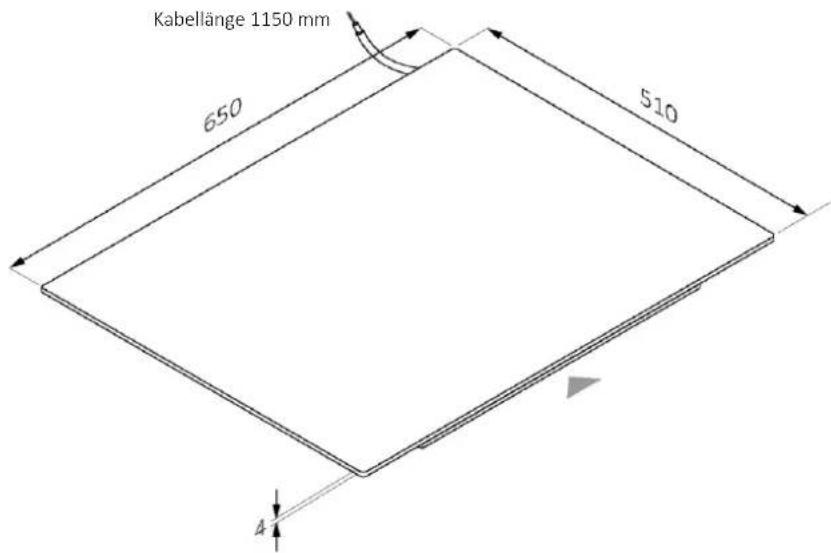

Axonometrische Ansicht von oben

Kabellänge 1150 mm 650 510 4

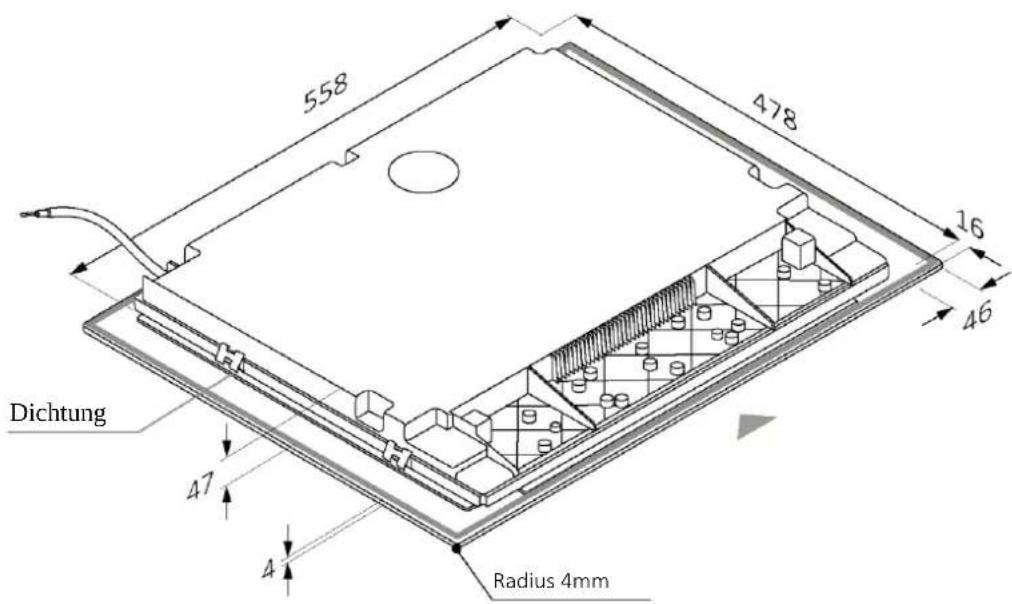

Axonometrische Ansicht von unten

558 478 16 46 Dichtung 47 4 Radius 4mm

3.2 Breite 65

Abmessungen in mm

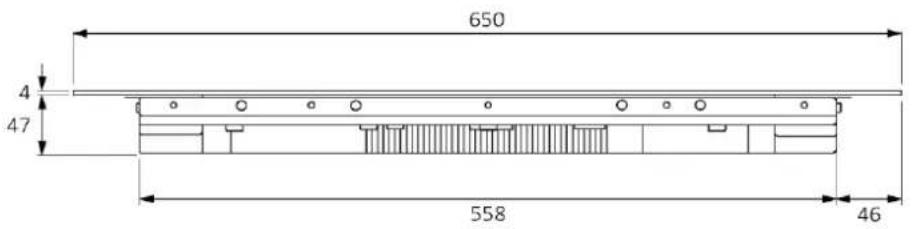

Ansicht der Vorderseite

650 4 47 558 46

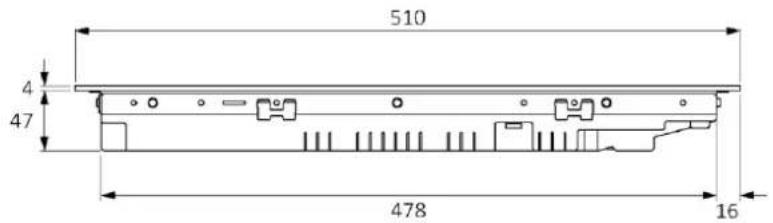

Seitenansicht

510 4 47 478 16

Produktcodes

HAIFB54IRCS

HAIFB53IRCS

HAMTB56IRB1S

HA2MTB58IRB1S

HAMTB56IWCS

HAIFB54IWCS

HAIFB54CIRS

HA2MTB58IWB1S

HAIFB64TFTCS

3 Kochfeld-Abmessungen

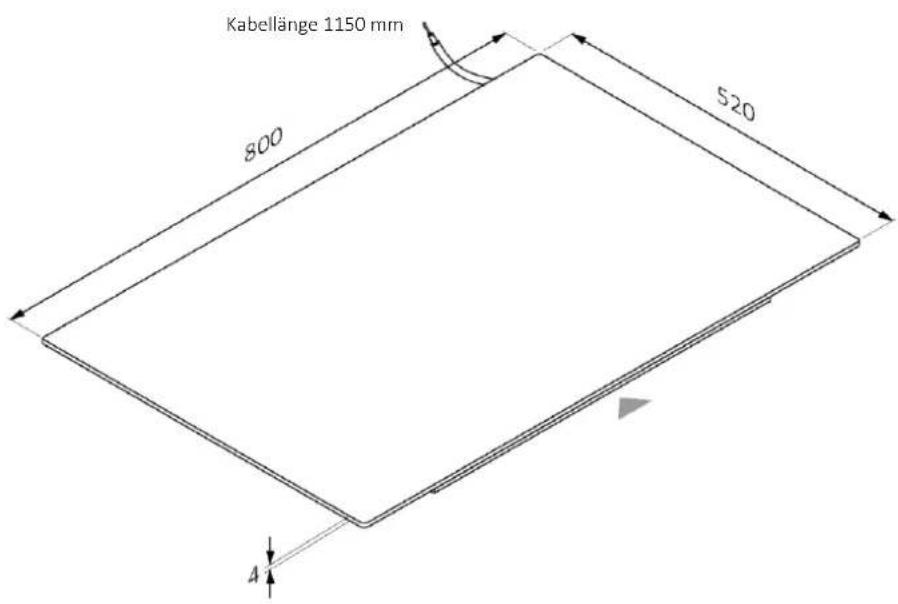

3.3 Breite 80

Abmessungen in mm

Axonometrische Ansicht von oben

Kabellänge 1150 mm 800 520 4

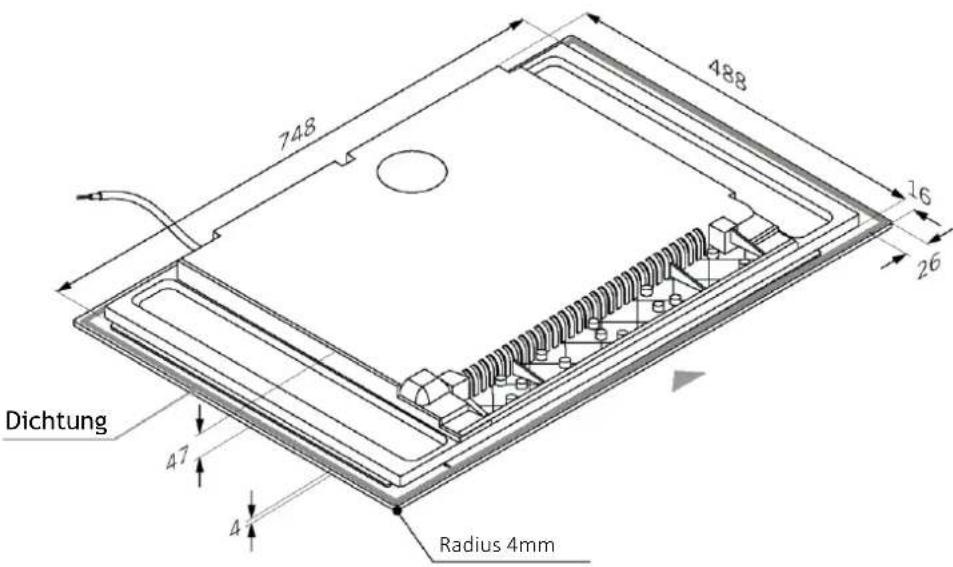

Axonometrische Ansicht von unten

Dichtung 47 488 748 16 26 Radius 4mm

3.3 Breite 80

Abmessungen in mm

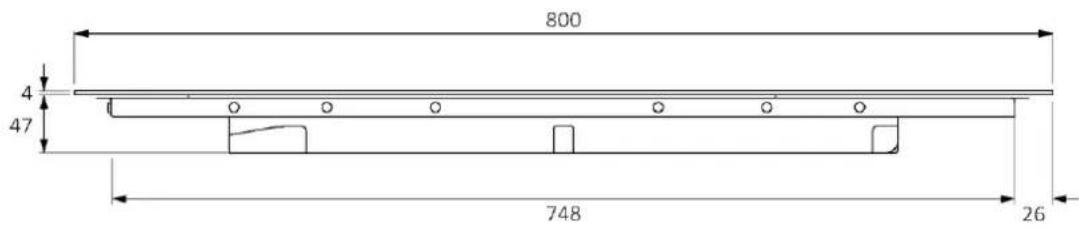

Ansicht der Vorderseite

800 4 47 748 26

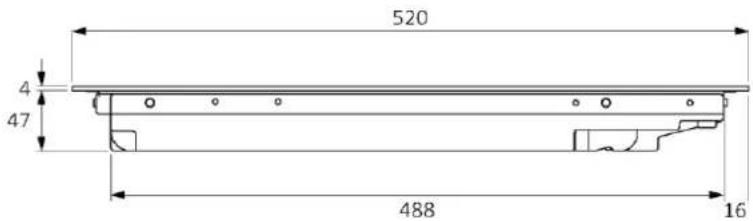

Seitenansicht

520 4 47 488 16

Produktcodes

HAMTB86IRCS

HAMTB86IWCS

4 Installationswerkzeuge

4.1 Standard-Installation

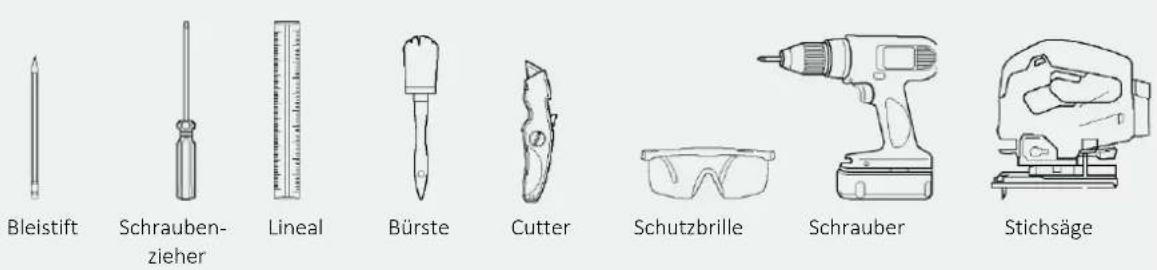

Benötigte Werkzeuge

Bleistift Schraubenzieher Lineal Bürste Cutter Schutzbrille Schrauber Stichsäge

Mit dem Produkt gelieferte Werkzeuge

Schraubenzieher Bürste Cutter Klebeband Schwamm Reinigungsspray Silikon

Mit dem Produkt gelieferte Werkzeuge

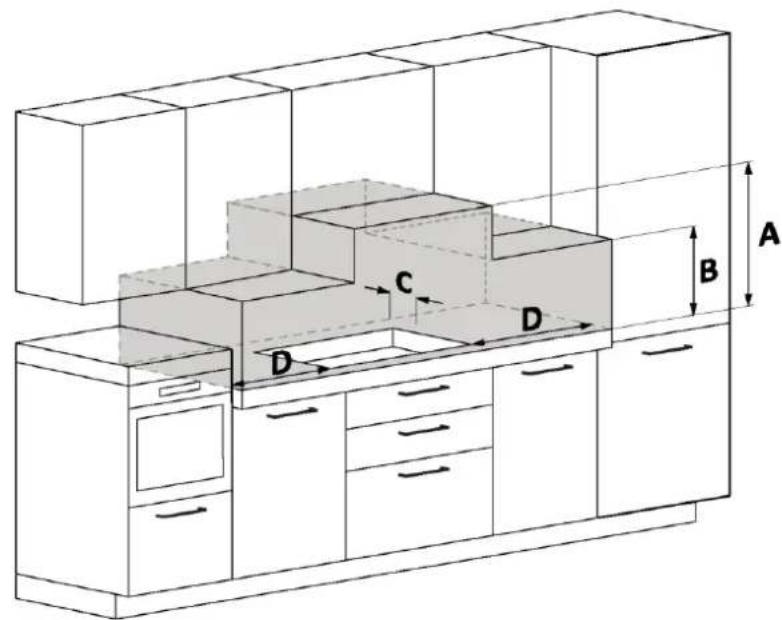

5.1 Vorsichtsmaßnahmen

• In Bezug auf die Sicherheit entspricht dieses Produkt den geltenden Vorschriften;
- Der Abstand zwischen dem Kochfeld und den Schränken oder Einbaugeräten sollte so groß sein, dass eine ausreichende Be- und Entlüftung gewährleistet ist;
- Der Mindestabstand zwischen Kochfeld und Abzugshaube hängt vom Modell der Abzugshaube ab (A);
- Der Abstand zwischen Kochfeld und Hängeschränken sollte das Vorhandensein von sperrigen Gegenständen (Töpfe, Schöpfkellen usw.) und deren Verwendung berücksichtigen (B);
- Der Mindestabstand zwischen der Kochfeldöffnung und der Küchenrückwand/dem Spritzschutz sollte mindestens 35 mm (C) betragen;
- Halten Sie einen sicheren Seitenabstand zu den Möbeln ein (D). Die Seitenverkleidung der Möbel muss aus hitzebeständigem Material bestehen:
- Im Bereich unter dem Kochfeld ist ein Freiraum von mindestens 10 mm zwischen dem Kochfeld und allen anderen Gegenständen, die durch die bei der Benutzung entstehende Hitze beeinträchtigt werden könnten, erforderlich:
- Befolgen Sie die Anweisungen in dieser Anleitung zur Belüftung des Geräts;
- Wenn das Produkt über einem Backofen installiert wird, lesen Sie bitte auch die Installationsanleitung des Backofens.

A Wir empfehlen einen Abstand von mindestens 650 mm, siehe auch das Handbuch der Haube:
B Sehen Sie ausreichend Platz für die Handhabung von Töpfen, Schöpfkellen und anderen Gegenständen vor:
C 35 mm Abstand vom Einbauloch zur Rückwand/Rückwand:
D 35 mm: Kochfeldbreite 60; 55 mm: Kochfeldbreite 65; 35 mm: Kochfeldbreite 80.

6 Möbel und Belüftung

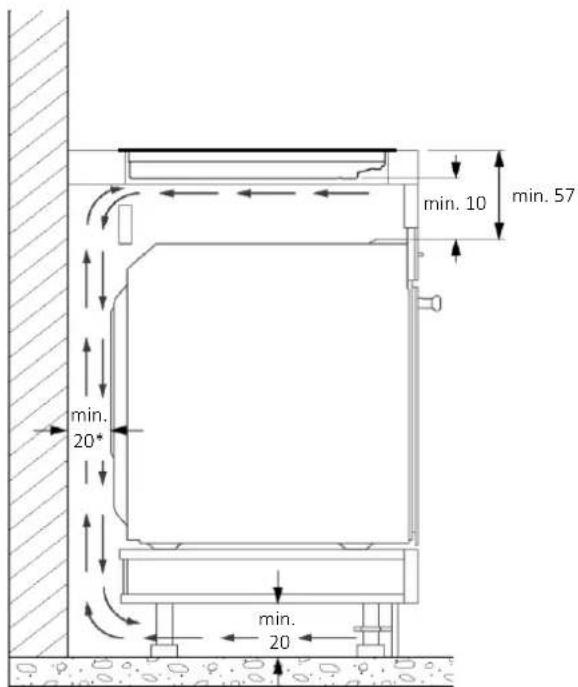

6.1 Breite 60 - 65 - 80 auf Ofen als Unterteil

* Angaben zum Kochfeld.
Informationen über den Ofen finden Sie in der entsprechenden Installationsanleitung.

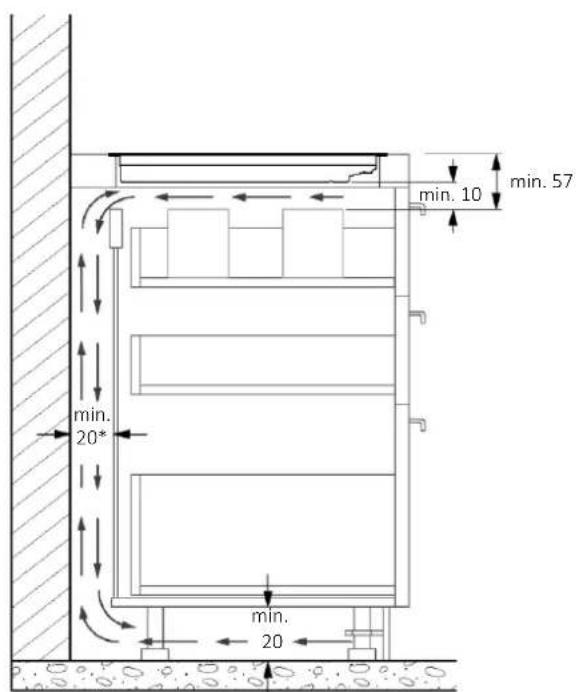

6.2 Breite 60 - 65 - 80 auf Schubladen als Unterteil

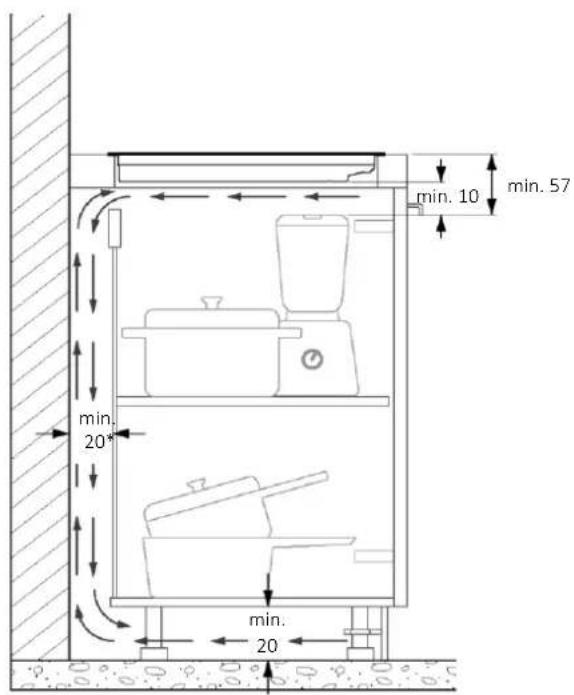

6.3 Breite 60 - 65 - 80 auf Sockel auf Unterteil mit Einlegeböden

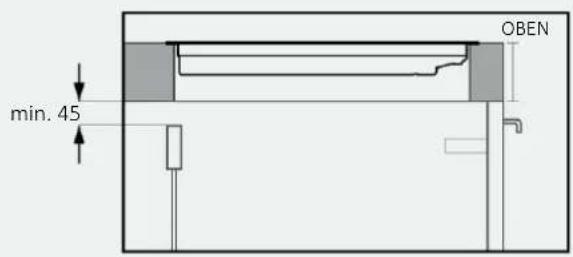

6.4 Dicke der Arbeitsplatte

OBEN min. 45

Bei Möbeln mit dicker Arbeitsplatte is eine rückwärtige Öffnung von mindesten: 45 mm zwischen der Platte und der hinteren Kette vorzusehen.

min. 45 OBEN

Bei Möbeln mit einer Arbeitsplatte migeringerer Dicke ist eine rückwärtige Öffnung von mindestens 45 mm zwischen dem Kochfeld und der hinteren Kette vorzusehen.

7 Einbauabmessungen

• Die Küchenarbeitsplatte muss nach den folgenden Diagrammen gestaltet werden:
- Auf der Rückseite des Schranks müssen Öffnungen vorhanden sein, die den nachstehenden Diagrammen entsprechen.

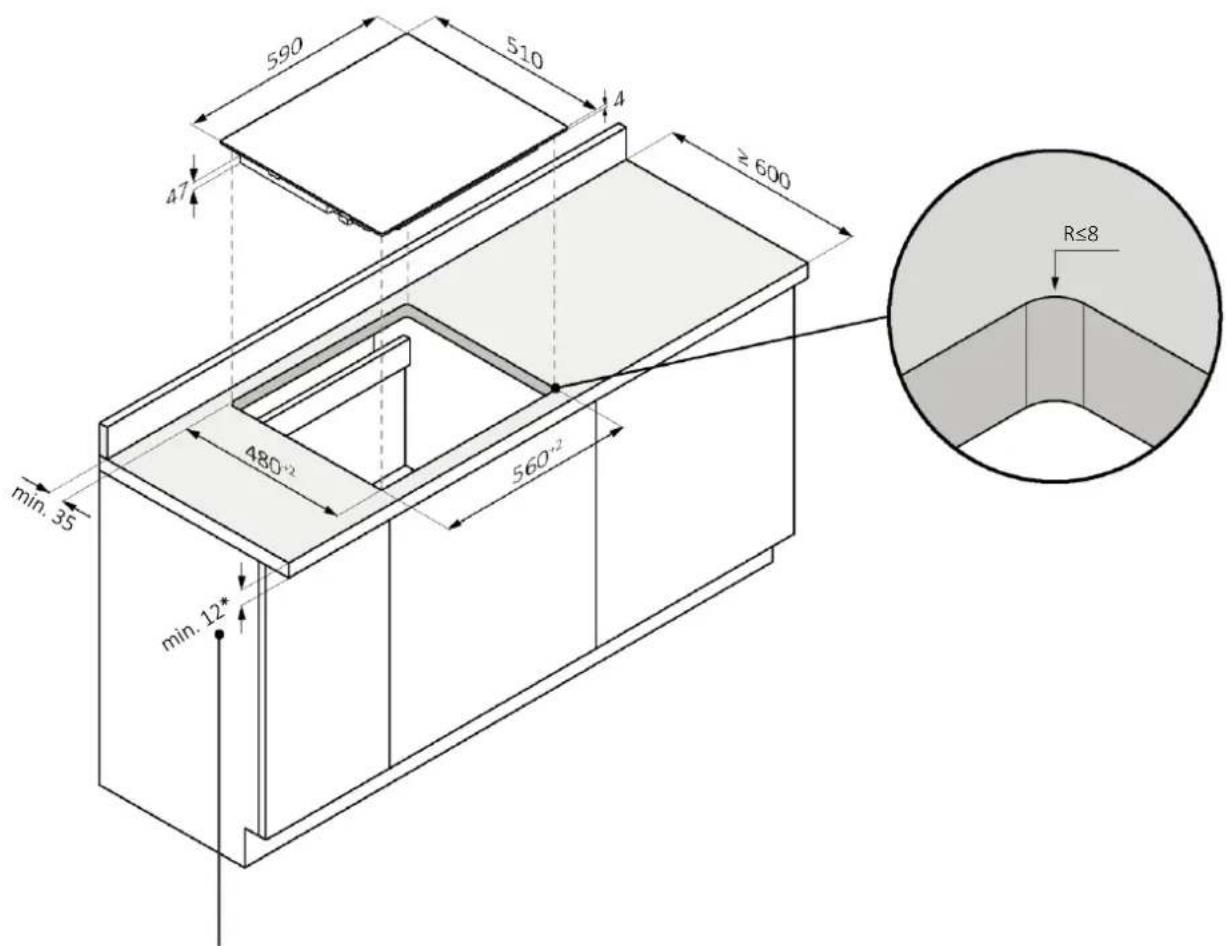

7.1 Kochfeldbreite 60

Standard-Installation

590 510 4 ≥ 600 47 min. 35 480°2 560°2 min. 12* R≤8

*28 mit Backofen darunter

7.1 Kochfeldbreite 60

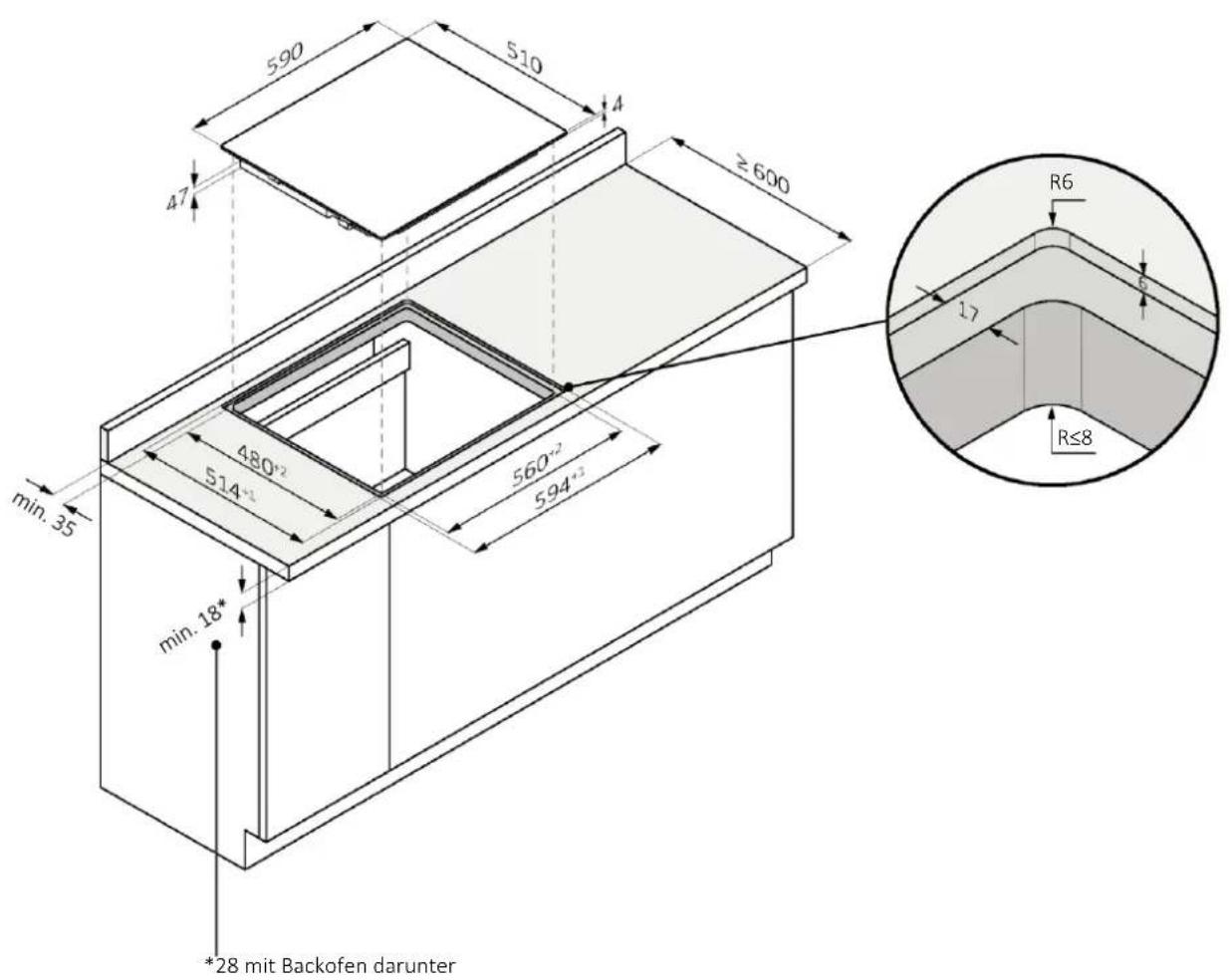

Flächenbündige Installation

⚠️ WARNING: Nicht verfügbar für Produkte mit abgeschrägtem Glas.

590 510 4 ≥600 47 min. 35 480°2 514°1 560°2 594°1 min. 18* *28 mit Backofen darunter R6 17 R≤8

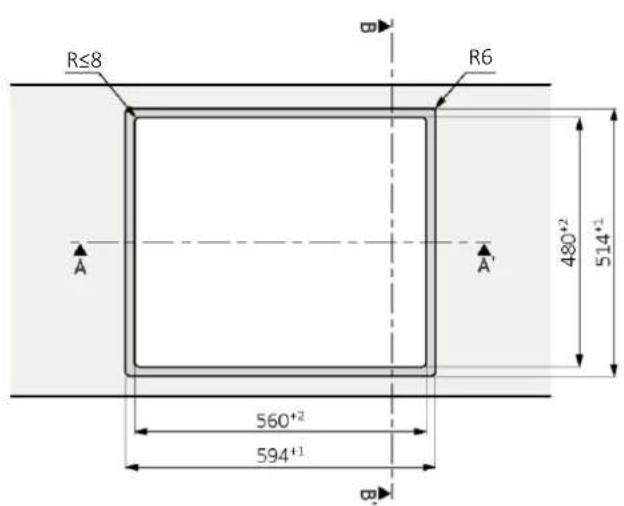

R≤8 R6 A A' 480+2 514+1 560+2 594+1

590 560+2 594+1 A-A'

510 480°² 514°¹ B-B'

7 Einbauabmessungen

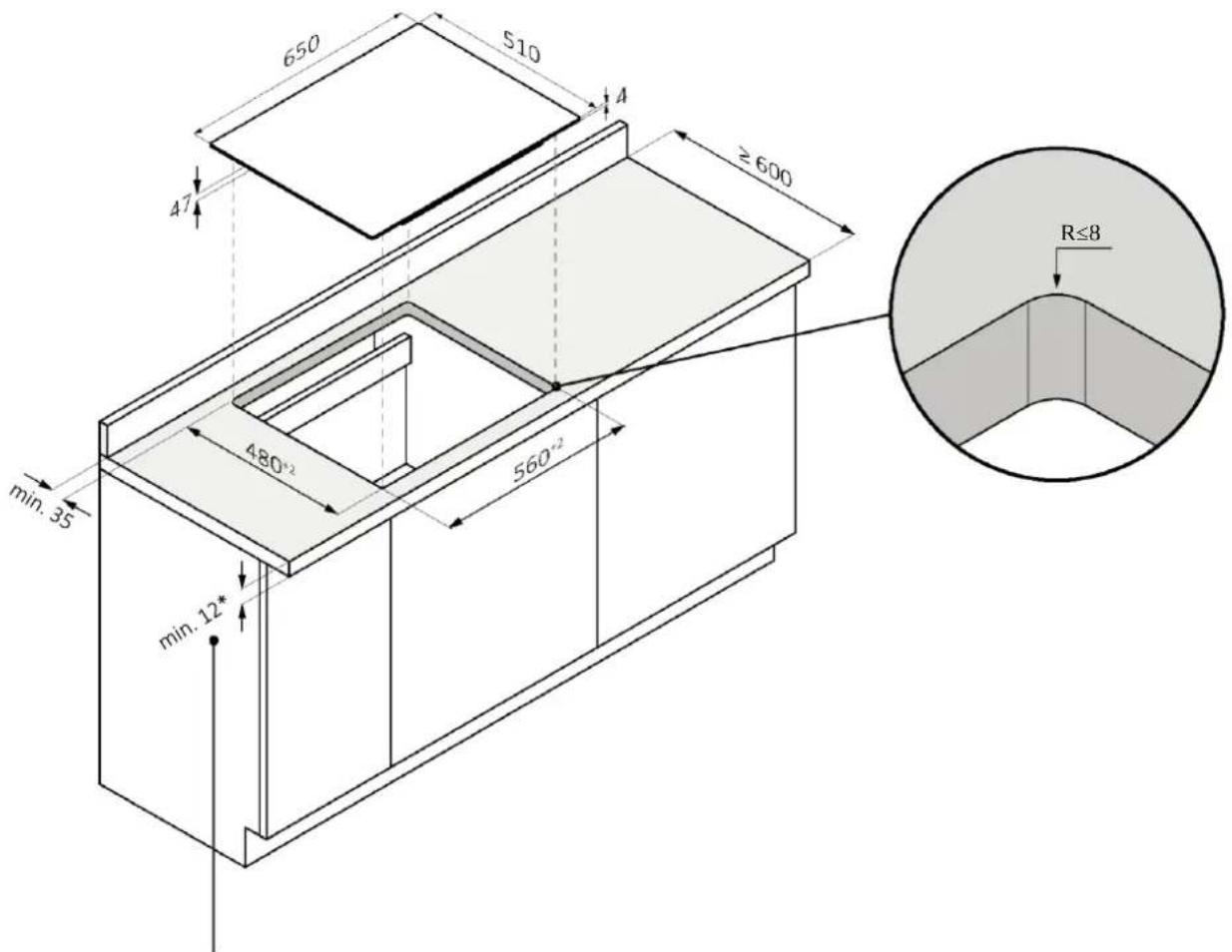

7.2 Kochfeldbreite 65

Standard-Installation

650 S10 4 ≥600 47 min. 35 480°2 560°2 min. 12* R≤8

*28 mit Backofen darunter

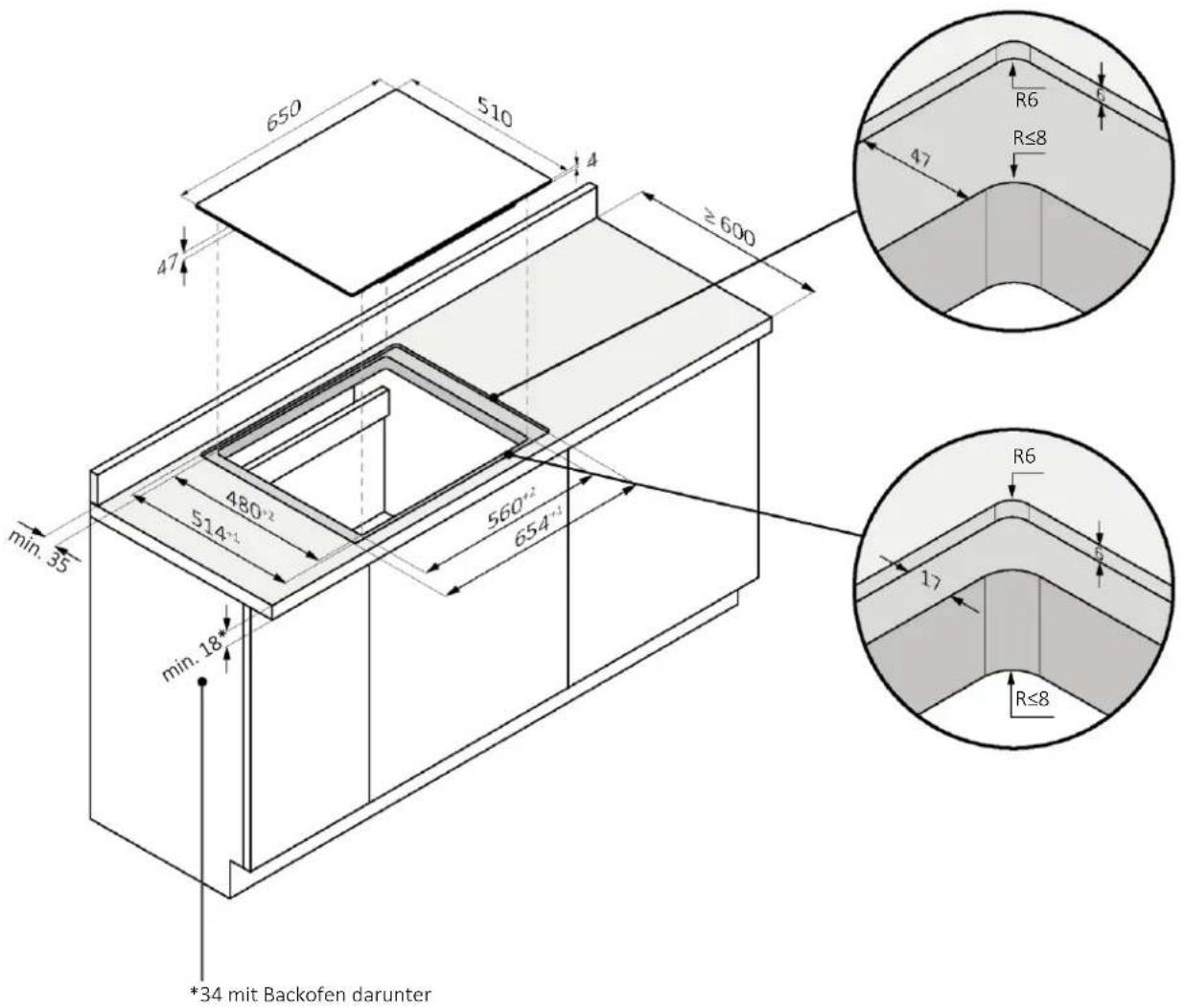

7.2 Kochfeldbreite 65

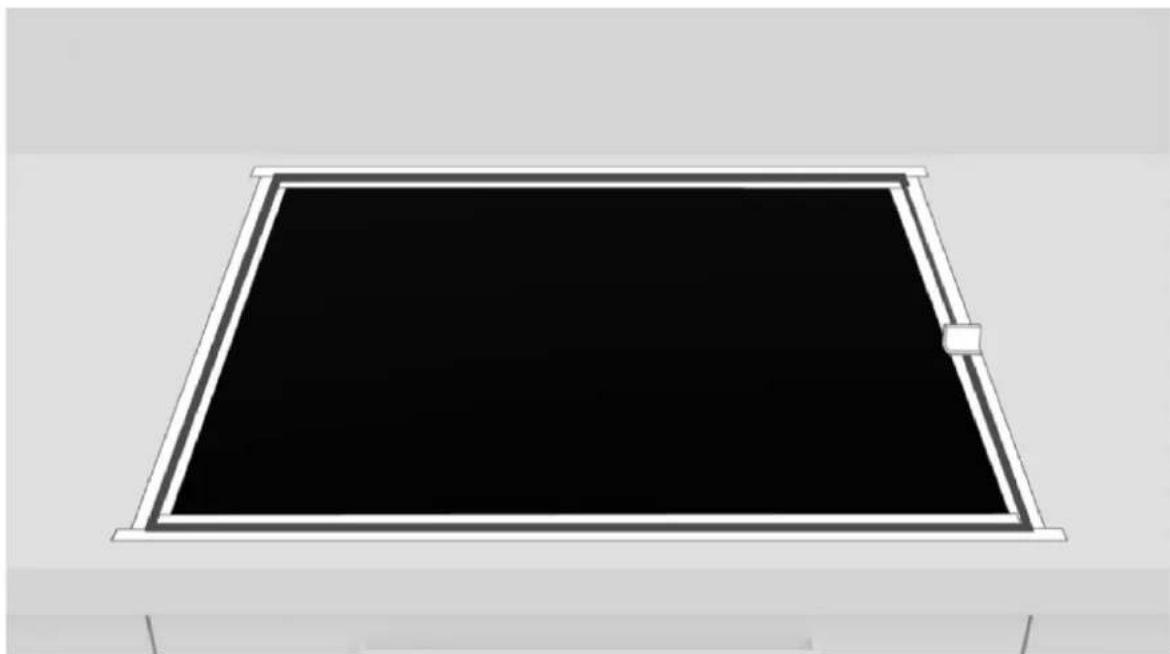

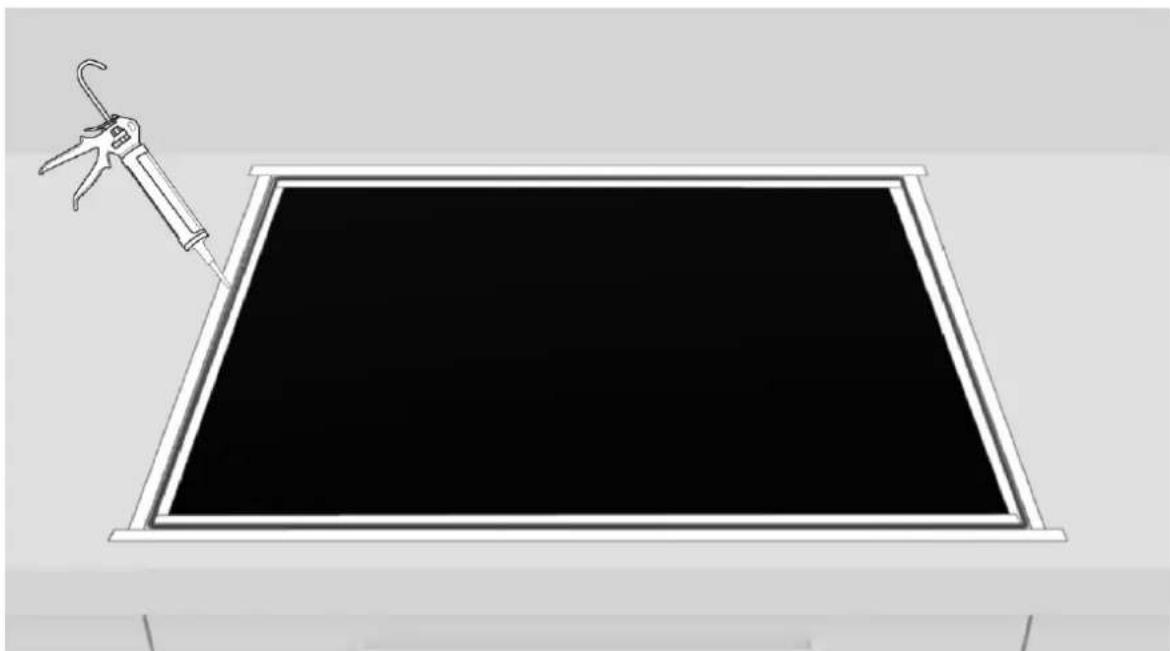

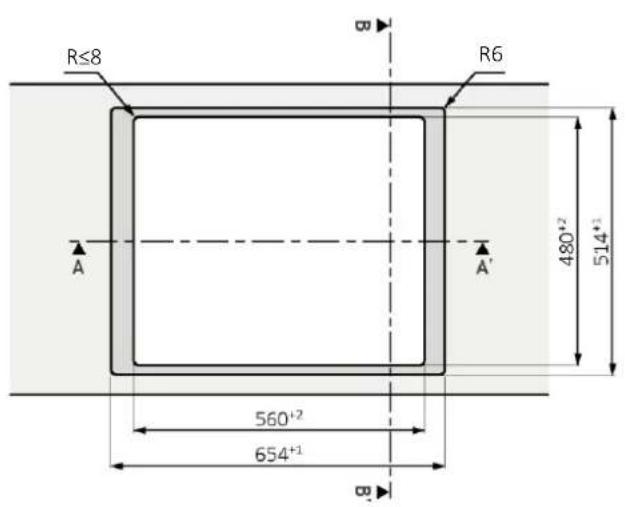

Flächenbündige Installation

⚠️ WARNING: Nicht verfügbar für Produkte mit abgeschrägtem Glas.

650 510 4 ≥ 600 47 min. 35 480°2 514°1 560°2 654°1 min. 18* *34 mit Backofen darunter R6 R≤8 47 R6 17 R≤8

R≤8 B R6 A A' 480+2 514+3 560+2 654+1 B'

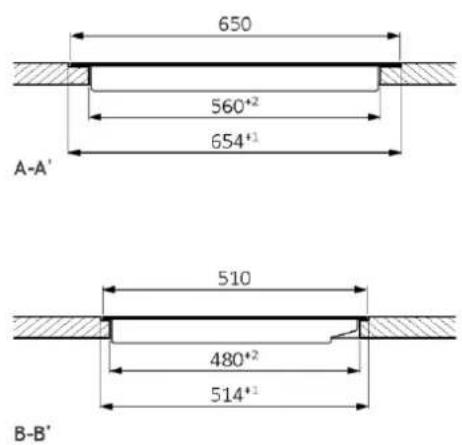

650 560*2 654*1 A-A' 510 480*2 514*1 B-B'

7 Einbauabmessungen

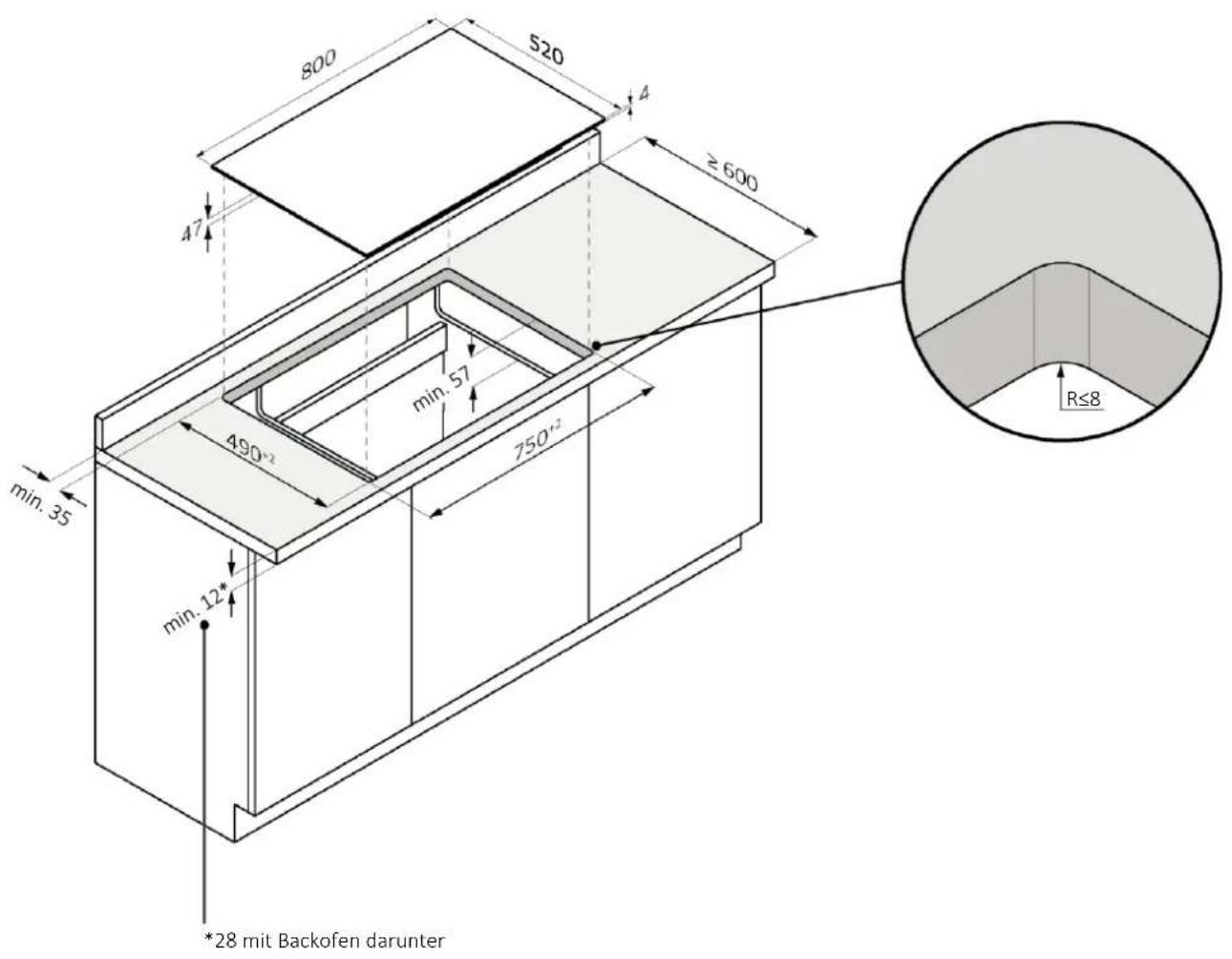

7.3 Kochfeldbreite 80

Standard-Installation

800 520 4 ≥ 600 47 min. 35 min. 12* *28 mit Backofen darunter 490°² min. 57 750°² R≤8

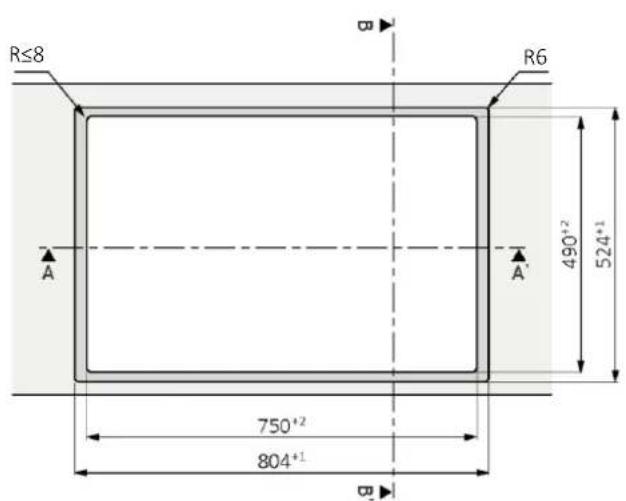

7.3 Kochfeldbreite 80

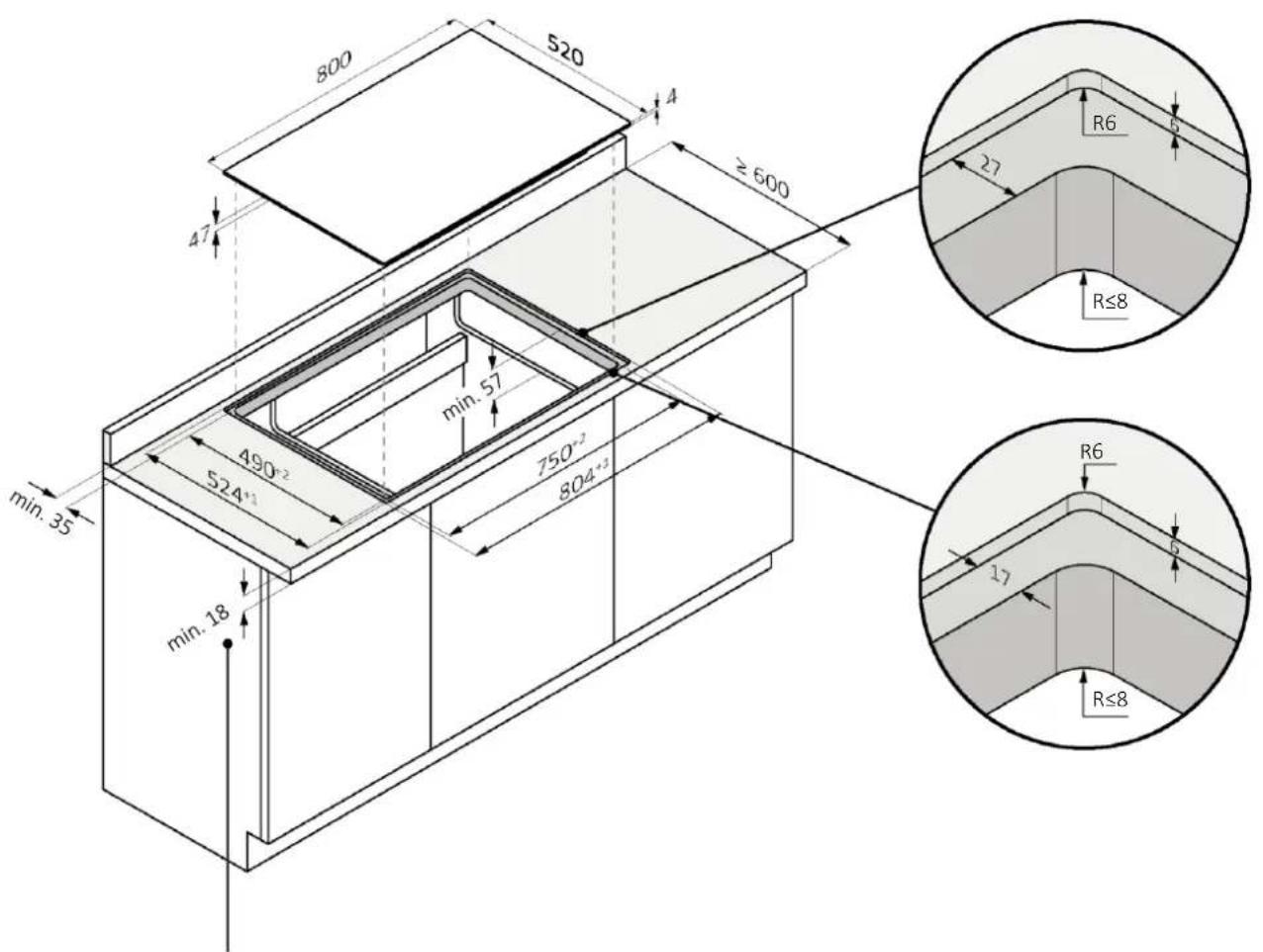

Flächenbündige Installation

⚠️ WARNUNG: Nicht verfügbar für Produkte mit abgeschrägtem Glas.

800 520 4 ≥ 600 47 min. 35 490+2 524+1 min. 18 750+2 804+3 R6 27 R≤8 R≤8 R6 17

*34 mit Backofen darunter

R≤8 R6 A A' 490+2 524+1 750+2 804+1 B

800 750*2 27 804*1 A-A'

510 490⁺² 524⁺¹ 17

B-B'

8 Anschluss an das Stromnetz

8.1 Sicherheitshinweise

Um den elektrischen Anschluss des Geräts sicher durchzuführen, beachten Sie die folgenden Warnhinweise:

• Jede unsachgemäß durchgeführte Reparatur, Installation und Wartung kann den Anwender ernsthaft gefährden;
• Der Hersteller erklärt, dass er keine Haftung für direkte oder indirekte Schäden übernimmt, die durch unsachgemäße Installation, Wartung oder Reparatur entstehen. Er haftet auch nicht für Schäden, die durch eine fehlende oder unterbrochene Erdungsleitung verursacht werden (elektrischer Schlag);
• Lassen Sie das Kochfeld nur von einem qualifizierten Techniker an das Stromnetz anschließen, der die örtlichen Vorschriften und die zusätzlichen Vorschriften des örtlichen Stromversorgers kennt und beachtet;
• Das Produkt fällt unter die Schutzklasse I und kann nur betrieben werden, wenn es mit einem Erdungsleiter ausgestattet ist;
• Das Produkt muss während der Installation spannungsfrei sein;
• Legen Sie während der Installation keine Metallgegenstände (z. B. Messer, Gabeln, Löffel und Deckel) auf die Oberfläche des Kochfeldes, da diese heiß werden können;
• Schließen Sie das Produkt nur mit dem mitgelieferten Kabel an;
• Das Produkt muss an eine ordnungsgemäß ausgeführte elektrische Anlage ange- schlossen werden;
• Bei unsachgemäßer Installation, Manipulationen am Gerät und unsachgemäßem Anschluss erlischt die Gültigkeit der Produktgarantie;
• Wenn das Netzkabel beschädigt ist, sollte es durch den Hersteller, einen Servicetechniker oder eine ähnlich qualifizierte Person ersetzt werden, um Risiken zu vermeiden;
• Der Anschluss an ein zuverlässiges Erdungssystem ist unerlässlich und vorgeschrieben;
• Dieses Gerät darf nur von einer entsprechend qualifizierten Person installiert und geerdet werden;
• Trennen Sie das Gerät vom Stromnetz, bevor Sie Arbeiten oder Wartungsarbeiten daran durchführen;
• Dieses Gerät muss an einen Stromkreis angeschlossen werden, der über einen Trennschalter verfügt, der eine vollständige Trennung von der Stromquelle gewährleistet;
• Änderungen an der elektrischen Anlage des Haushalts dürfen nur von einem qualifizierten Elektriker vorgenommen werden;
• Die Nichtbeachtung dieser Empfehlungen kann zu einem elektrischen Schlag oder zum Tod führen;
• Das Kochfeld muss über eine allpolige Trennvorrichtung an das Stromnetz angeschlossen werden, die eine Trennung zwischen den Kontakten gemäß der Überspannungskategorie III gewährleistet. Dieses Gerät muss den maximalen Anschlusswerten standhalten und den geltenden Vorschriften entsprechen.

⚠️ WARNUNG: Um eine Gefährdung durch versehentliches Zurücksetzen der thermischen Abschaltvorrichtung zu vermeiden, darf das Gerät nicht über eine externe Schalteinrichtung, wie z. B. eine Zeitschaltuhr, mit Strom versorgt werden und nicht an einen Stromkreis angeschlossen sein, der regelmäßig ein- und ausgeschaltet wird.

- Stromkabel: Das Gerät ist mit einem Stromkabel ausgestattet, das an das Heimnetzwerk angeschlossen werden muss. Die verschiedenen Anschlussmöglichkeiten, je nach Art der Hausstromversorgung, entnehmen Sie bitte dem entsprechenden Schema. Auf dem Typenschild sind auch die für dieses Gerät zulässige Anschlussspannung und die relative Leistungsaufnahme angegeben.

8.2 Anweisungen

Leistungsaufnahme

Siehe Typenschild des Produkts.

Differentialschutzschalter (lebensrettend)

Es wird die Verwendung eines Fehlerstromschutzschalters (FI-Schutzschalters) mit einem Auslösestrom empfohlen, der den geltenden Normen entspricht.

Trennvorrichtungen

Sollte dies erforderlich sein, muss das Kochfeld über eine allpolige Trennvorrichtung an das Stromnetz angeschlossen werden, die eine Trennung zwischen den Kontakten gewährleistet, die der Überspannungskategorie III entspricht. Ein solches Gerät muss den maximalen Anschlusslasten standhalten und den geltenden Normen entsprechen.

⚠️ WARNING: Um eine Gefährdung durch versehentliches Zurücksetzen der thermischen Abschaltvorrichtung zu vermeiden, darf das Gerät nicht über eine externe Schalteinrichtung, wie z. B. eine Zeitschaltuhr, mit Strom versorgt werden und nicht an einen Stromkreis angeschlossen sein, der regelmäßig ein- und ausgeschaltet wird. Das Produkt ist nicht für den Betrieb mit einer externen Zeitschaltuhr oder einem separaten Fernbedienungssystem vorgesehen.

Elektrisches Stromkabel

Das Produkt ist mit einem Netzkabel ausgestattet, das an das Heimnetzwerk angeschlossen werden muss. Die verschiedenen Anschlussmöglichkeiten, je nach Art der Hausstromversorgung, entnehmen Sie bitte dem entsprechenden Schema. Auf dem Typenschild sind auch die zulässige Anschlussspannung für dieses Gerät und die relative Leistungsaufnahme angegeben.

Auswechseln des Netzkabels

Tauschen Sie das Kabel nicht selbst aus. Wenden Sie sich bitte an die autorisierte Kundendienststelle.

8 Anschluss an das Stromnetz

8.3 Weitere Ratschläge

Bei der Verwendung jedes Haushaltsgeräts müssen bestimmte Grundregeln beachtet werden:

• Ziehen Sie nicht am Netzkabel, um das Gerät von der Stromversorgung zu trennen;
• Berühren Sie das Gerät nicht mit nassen oder feuchten Händen oder Füßen;
• Von der Verwendung von Adaptern, Steckdosenleisten oder Verlängerungskabeln wird im Allgemeinen abgeraten;
• Im Falle einer Störung und/oder eines Leistungsabfalls schalten Sie das Gerät aus und nehmen Sie keine Eingriffe vor.

8.4 Aufbau der Verbindung

Beachten Sie die örtlichen Vorschriften und zusätzliche Vorschriften des örtlichen Elektrounternehmens.

Anschließen des Geräts

Beachten Sie die Anschlussdaten auf dem Typenschild.

Führen Sie den Anschluss ausschließlich nach dem entsprechenden Schema durch:

• BR: braun
• BL: blau
  • YE/GN: gelb und grün
• BK: schwarz
• GY: grau

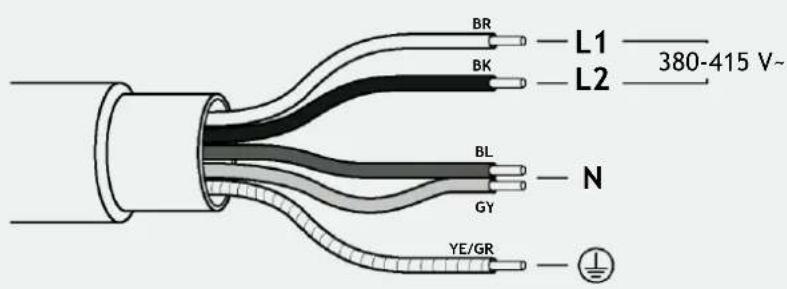

380-415 V \~ 2N 50/60 Hz

BR L1 —— 380-415 V~ BK L2 BL N GY YE/GR

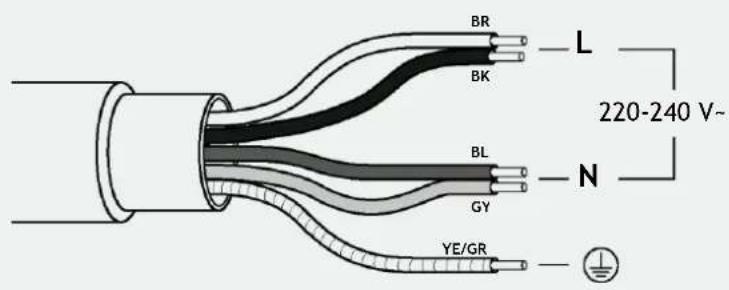

220-240 V \~ 50/60 Hz

BR L BK 220-240 V~ BL N GY YE/GR

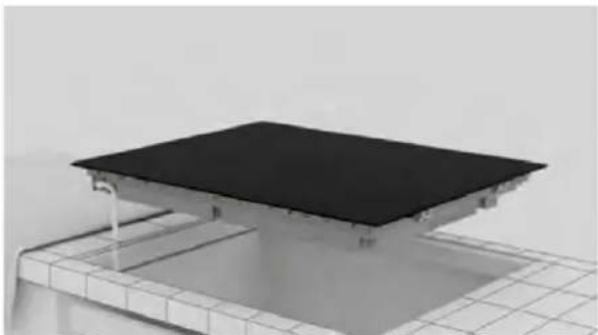

9.1 Wichtige Warnhinweise

• Entfernen Sie eventuelle Querleisten, die sich im Bereich des Arbeitsplattenlochs befinden:
• Zum Schutz vor Feuchtigkeit und dem Eindringen von Flüssigkeiten müssen alle Schnittflächen mit einem geeigneten Produkt versiegelt werden;
  • Das Produkt muss sich in einer perfekten horizontalen Position befinden:

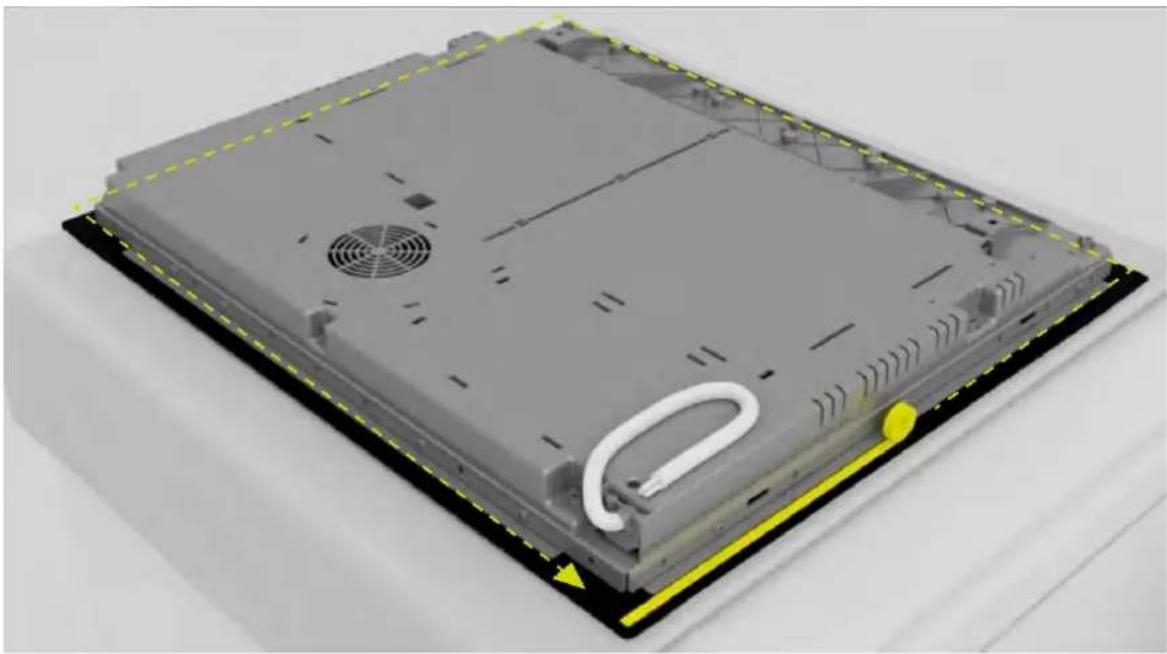

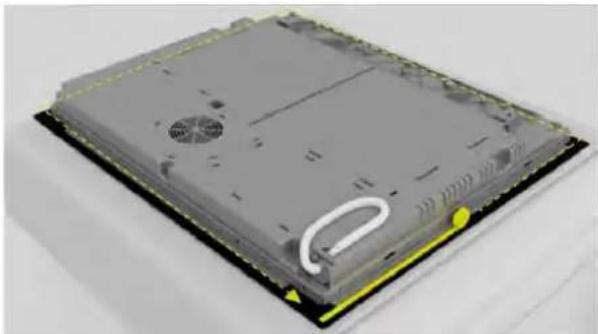

• Prüfen Sie vor der Installation, ob die Kochfelddichtung richtig sitzt (Abb. 1).

Abb. 1

• Die Auflagefläche des Kochfeldes muss vollkommen glatt sein, damit es gleichmäßig aufliegt und die aufgebrachte Dichtung ausreichend abdichten kann (Abb. 2).

Abb. 2

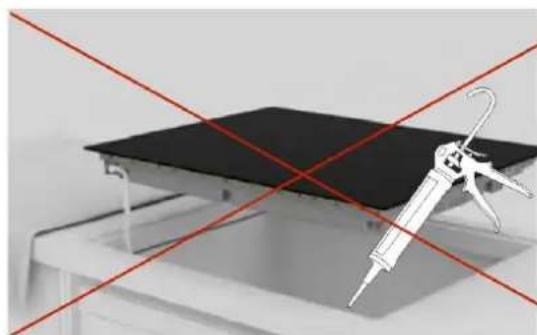

- Befestigen Sie das Kochfeld nicht mit Silikon oder einem anderen Klebstoff! Eine solche Befestigung würde das Produkt beschädigen, wenn Sie es demontieren würden (Abb. 3).

Abb. 3

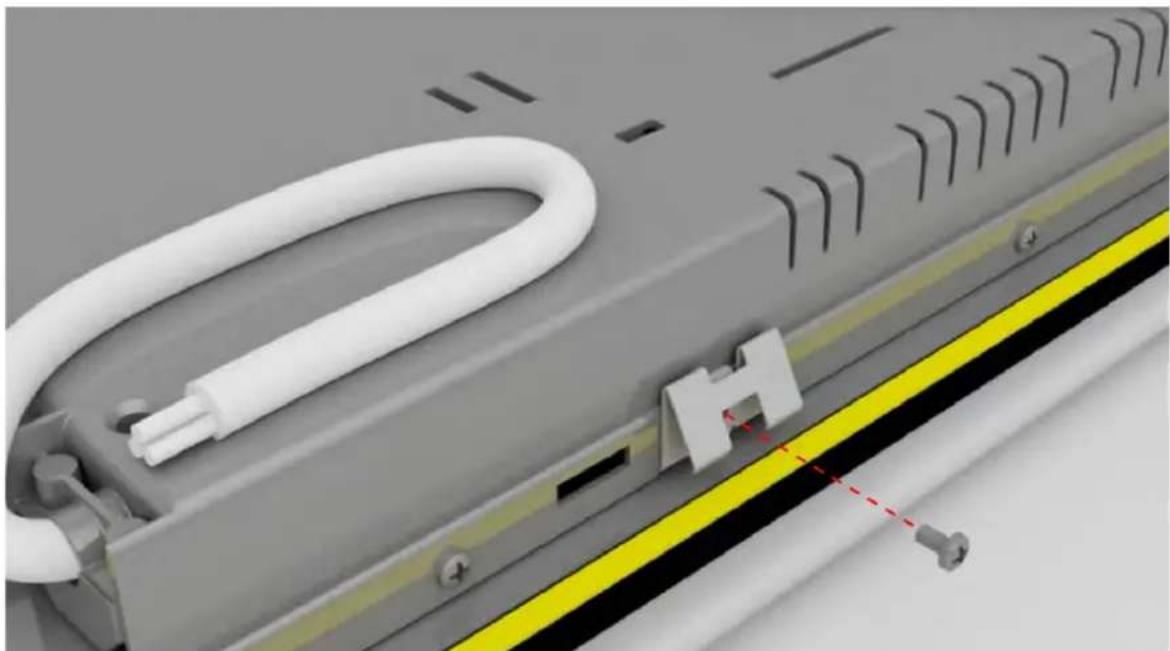

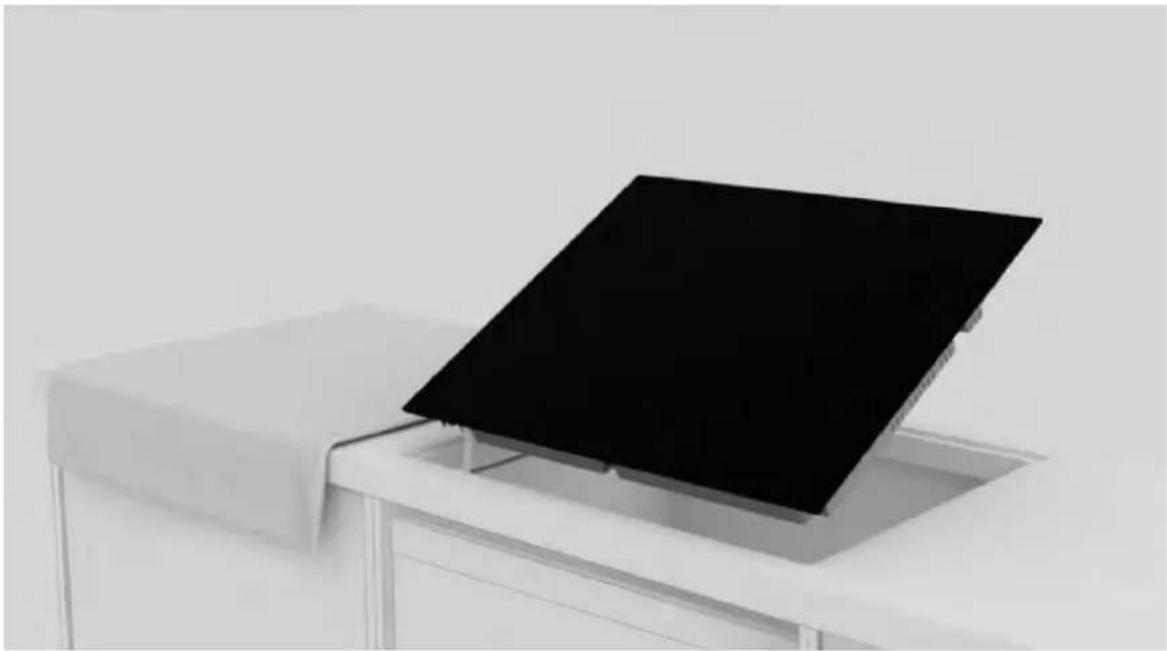

9 Anweisungen für die Installation

9.2 Schritt-für-Schritt-Installation

Die folgenden Bilder zeigen die Schritt-für-Schritt-Installation des Produkts.

Standard-Installation

Sie können das Video zur

Produktinstallation ansehen, indem Sie den QR-Code scannen

Bündige Installation

Sie können das Video zur

Produktinstallation ansehen, indem Sie den QR-Code scannen

oder durch Anklicken dieses

Links

oder durch Anklicken dieses

Links

ZURÜCK

1

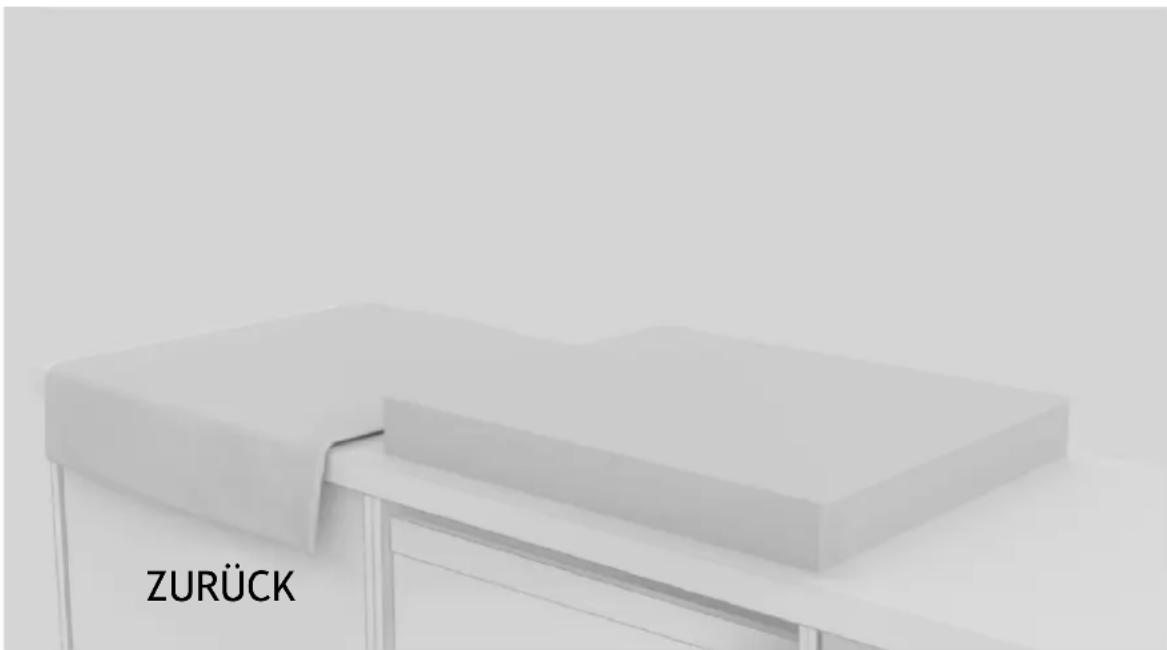

Verwenden Sie die im Kapitel „Installationswerkzeuge“ des Handbuchs angegebenen Werkzeuge. Legen Sie ein Tuch neben die Produktverpackung, um das Kochfeld darauf abzustellen;

Anweisungen für die Installation

ZURÜCK

VORDERSEITE

2

Tragen Sie Handschuhe. Entfernen Sie Verpackung und Umhüllung und achten Sie darauf, das Glas des Kochfeldes nicht zu beschädigen.

3

Legen Sie das Kochfeld mit der Oberseite nach unten auf das Tuch, das Sie zuvor neben die Verpackung gelegt haben.

9 Anweisungen für die Installation

Bringen Sie die Dichtung um den Umfang herum an.

Befestigen Sie die Clips an den kurzen Seiten des Kochfeldes.

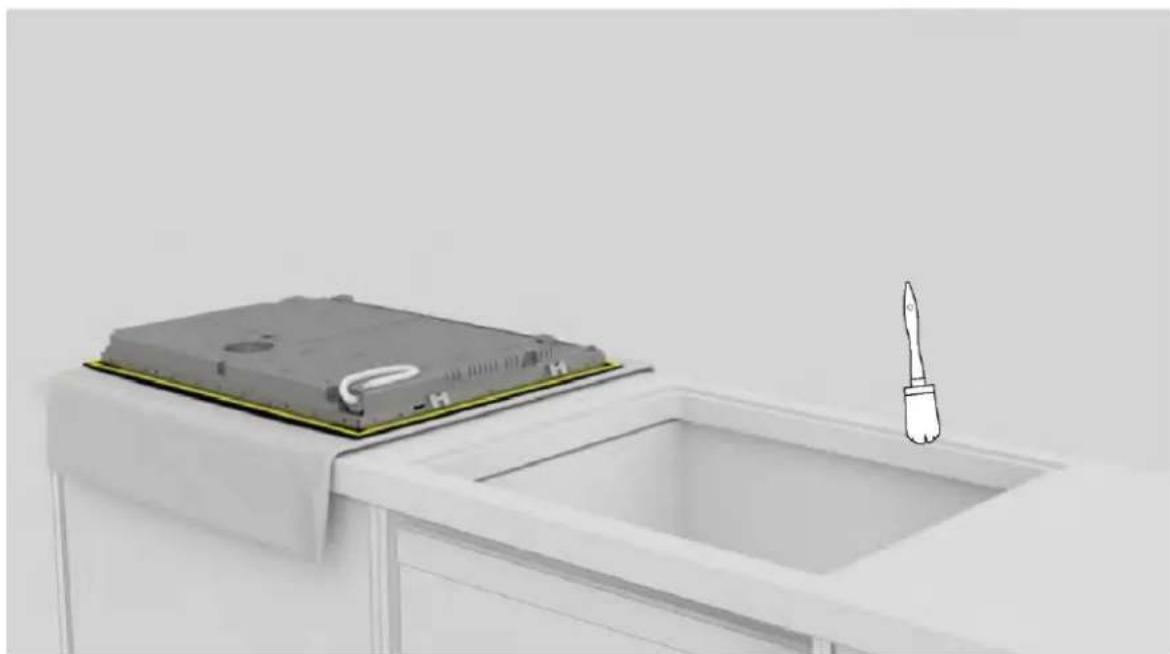

Reinigen Sie den Rand der Vertiefung;

Schließen Sie das Netzkabel gemäß dem Anschlussplan im Abschnitt „Netzanschluss“ der Bedienungsanleitung an (während des Netzanschlusses dürfen sich keine anderen Gegenstände auf dem Kochfeld befinden).

9 Anweisungen für die Installation

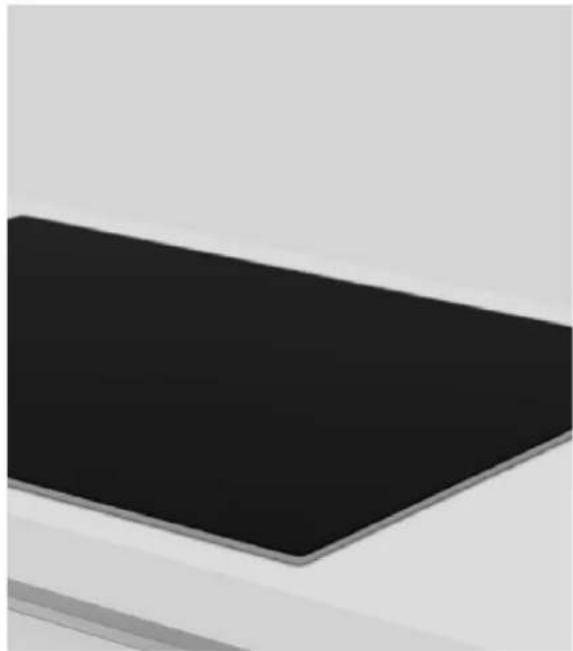

Setzen Sie das Kochfeld mittig in die Aussparung. Vergewissern Sie sich, dass die Dichtung des Kochfeldes auf der Arbeitsplatte aufliegt, damit die Dichtigkeit gewährleistet ist.

a.

a. Bei Standard-Installation: Installation abgeschlossen.
b. Bei bündiger Installation: Befolgen Sie die Schritte auf den nächsten Seiten.

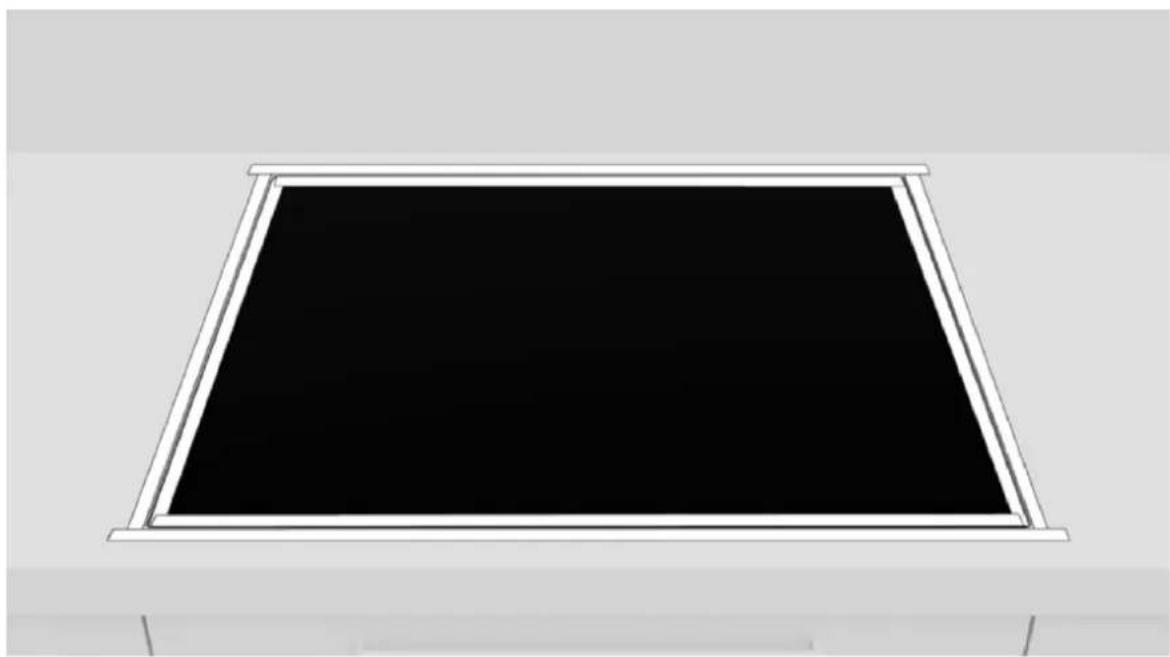

Bringen Sie das Klebeband sowohl an der Innen- als auch an der Außenseite der Kante an.

Tragen Sie das Silikon auf.

9 Anweisungen für die Installation

Entfernen Sie überschüssiges Silikon.

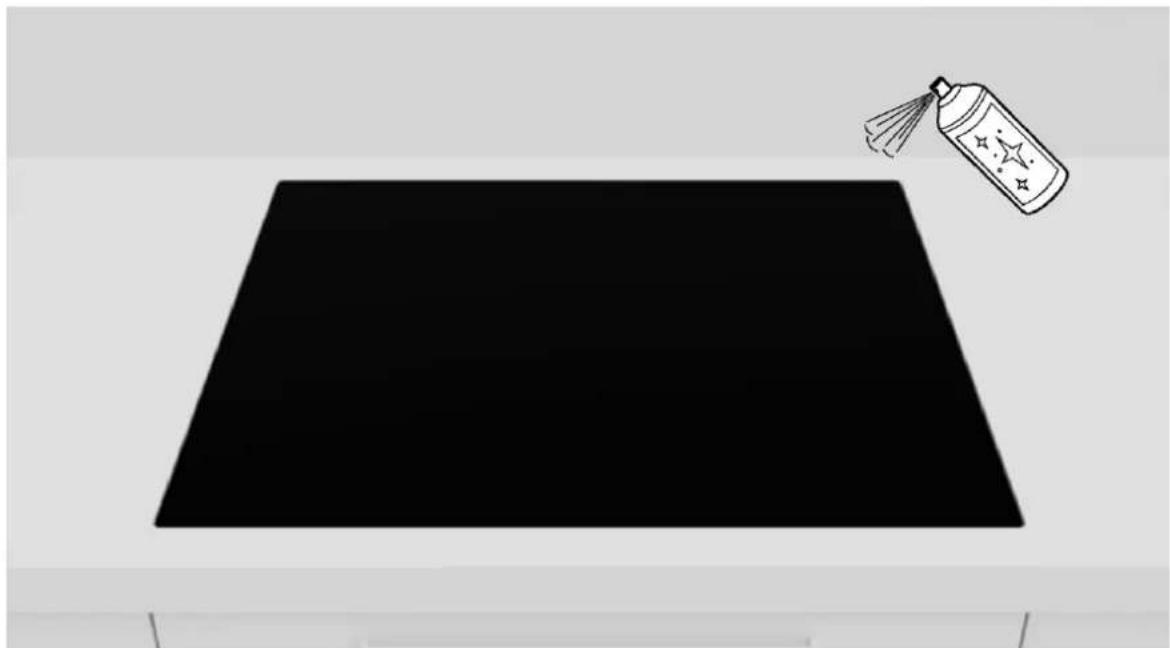

Entfernen Sie das Klebeband und säubern Sie die Kanten.

24 h

14

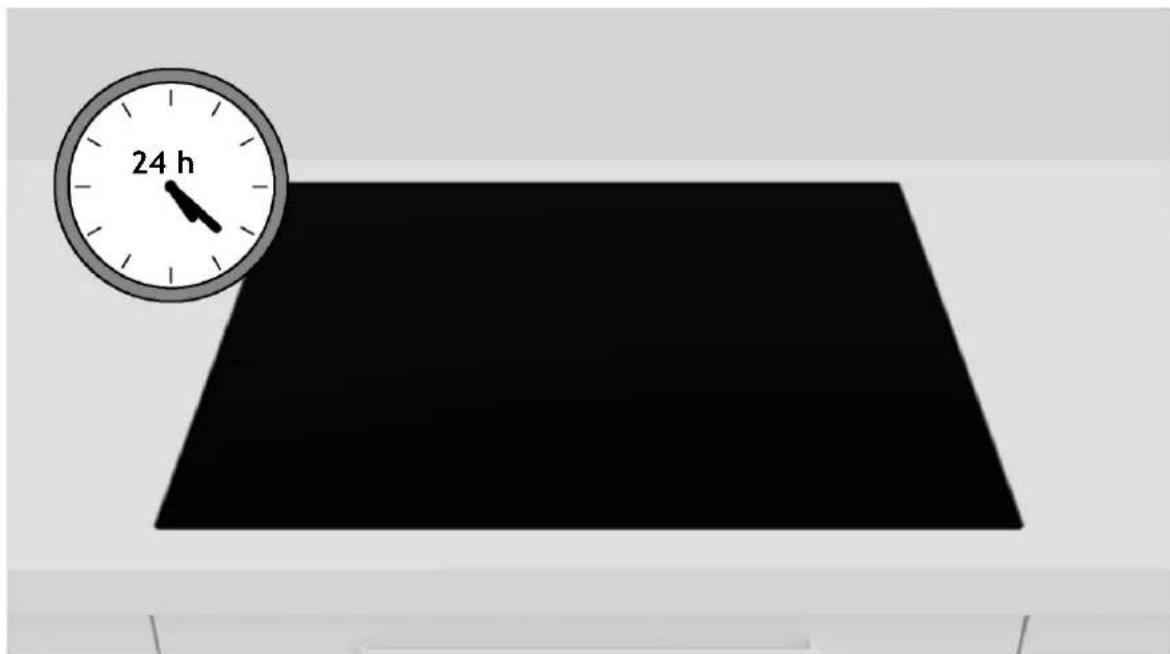

Warten Sie 24 Stunden, bevor Sie das Gerät zum ersten Mal in Betrieb nehmen.

10 Lieferung an den Nutzer

Nach abgeschlossener Installation:

• Informieren Sie den Anwender über die wesentlichen Funktionen;
• Informieren Sie den Anwender über alle für die sichere Verwendung und Handhabung relevanten Aspekte;
• Händigen Sie dem Anwender Zubehör und Gebrauchs- und Montageanweisungen aus, die er sorgfältig aufbewahren muss.

Entfernen Sie nach Abschluss der Installation die Schutzfolie, das Klebeband und alle anderen Verpackungsmaterialien.

⚠️ WARNUNG: Das Produkt benötigt für den normalen Betrieb eine ausreichende Belüftung. Die Lüftungsöffnungen dürfen auf keinen Fall blockiert werden.

HINWEIS: Das tatsächliche Aussehen des Kochfeldes hängt von dem gewählten Modell ab.

11 Erste Inbetriebnahme

Bei der ersten Verwendung des Produkts wird das Kochfeld auf die maximal erreichbare Leistung eingestellt. Mit Hilfe der Energieverwaltungsfunktion können verschiedene Leistungsgrenzen für das Hauptversorgungssystem zu Hause gewählt werden.

So stellen Sie die Energieverwaltung ein

Es ist möglich, eine maximale Leistungsaufnahme für das Induktionskochfeld einzustellen und dabei zwischen verschiedenen Leistungsbereichen zu wählen. Induktionskochfelder sind in der Lage, sich automatisch zu begrenzen, um auf einer niedrigeren Leistungsstufe zu arbeiten, um das Risiko einer Überlastung zu vermeiden.

So rufen Sie die Leistungsregulierungsfunktion auf:

• Schalten Sie das Kochfeld ein und drücken Sie dann gleichzeitig auf „+“ und „-“ auf dem Bedienfeld;
• Auf der Timer-Anzeige erscheint „P8“, was Leistungsstufe 8 bedeutet. Der Standard-Modus ist auf 7,4 kW eingestellt.

So schalten Sie zu einer anderen Stufe um

• Drücken Sie „+“ oder „-“, um die Energieverwaltungsstufe zu ändern;
• Es gibt 8 Leistungsstufen von „P1“ bis „PS“. Die Timer-Anzeige zeigt eine davon an:

P1	P2	P3	P4	P5	P6	P7	P8
2 kW	2,5 kW	3 kW	3,5 kW	4,5 kW	5,5 kW	6,8 kW	7,4 kW

12 Demontage des Produkts

• Trennen Sie das Produkt von der Stromversorgung;
• Heben Sie das Produkt leicht an und ziehen Sie es vollständig heraus;
• Dieses Produkt beschädigt den Schrank nicht, der auch mit einem neuen Gerät verwendet werden kann.
