Produkttyp	Elektroherd mit Glaskeramik-Kochfeld und Backofen
Marke	Koenic
Modell	KFC 22411-1 A
Höhe	85 cm
Breite	60 cm
Tiefe	60 cm
Gewicht	Ca. 55 kg (Schätzung)
Stromversorgung	230/400 V ~ 50 Hz, Drehstrom oder Einphasenwechselstrom
Maximale Leistung	10,4 kW
Anzahl Kochstellen	4 Strahlungsheizungen
Kochstellentypen	Eine Doppelkochstelle (21/12 cm), zwei Einzelkochstellen (14,5 cm), eine ovale Kochstelle (17x26,5 cm)
Backofenfunktionen	Umluft, Ober-/Unterhitze, Grill, Intensivgrill, Auftauen, ECO-Umluft usw.
Backofenvolumen	Ca. 74 L (Schätzung)
Elektronischer Programmierer	Mit Timer, Uhr, Startzeitvorwahl
Backofenbeleuchtung	Halogenlampe 25 W, G9, 230 V
Reinigung	Dampfreinigung (Steam Clean) empfohlen
Backofentür	Abnehmbar mit herausnehmbaren Innenscheiben
Sicherheit	Kippschutz, Restwärmeanzeige
Mitgeliefertes Zubehör	Backofenrost, Backblech, Bräter (je nach Modell)
Energieeffizienzklasse Backofen	Definiert nach verfügbarer ECO-Funktion (z.B. A+ geschätzt)

Häufig gestellte Fragen - KFC 22411-1 A Koenic

Wie stelle ich die Uhrzeit am Programmierer ein?

Nach dem Anschließen zeigt das Display blinkend '0.00'. Drücken und halten Sie die OK-Taste, bis das Uhrensymbol erscheint. Stellen Sie die Uhrzeit mit den Tasten + und - ein. Nach 7 Sekunden wird die Zeit gespeichert.

Warum heizt der Backofen nicht?

Überprüfen Sie, ob der Funktionsschalter auf eine andere Position als 0 eingestellt ist und die Temperatur eingestellt ist. Stellen Sie sicher, dass der Programmierer auf die Uhrzeit eingestellt ist (sonst funktioniert der Backofen nicht). Überprüfen Sie auch den Sicherungsautomaten.

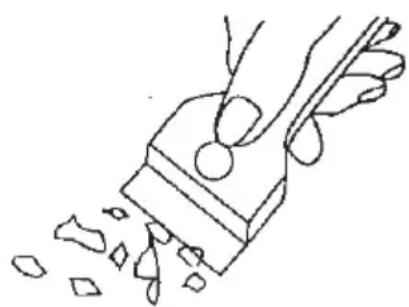

Wie reinige ich das Glaskeramik-Kochfeld?

Reinigen Sie es nach jedem Gebrauch, wenn die Platte noch warm ist. Verwenden Sie einen speziellen Schaber für eingebrannte Rückstände, dann ein mildes Reinigungsmittel (Spülmittel oder Spezialcreme). Vermeiden Sie Scheuermittel und Stahlwolle.

Die Restwärmeanzeige leuchtet - was tun?

Diese Anzeige leuchtet, wenn die Oberfläche über 50 °C beträgt. Sie warnt vor Verbrennungsgefahr. Warten Sie, bis die Anzeige erlischt, bevor Sie die Platte berühren. Nutzen Sie die Restwärme zum Warmhalten, ohne erneut einzuschalten.

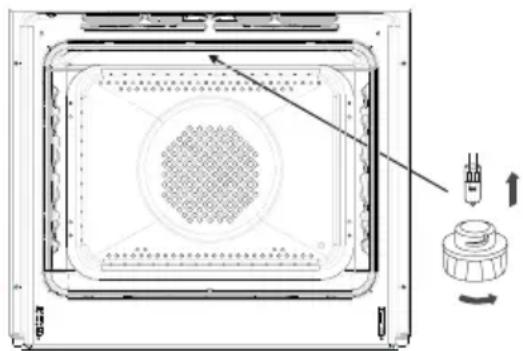

Wie wechsle ich die Backofenlampe?

Schalten Sie die Stromversorgung aus. Entfernen Sie die Lampenabdeckung durch Drehen. Ersetzen Sie sie durch eine Halogenlampe 230 V, 25 W, Typ G9. Verwenden Sie ein Tuch, um direkten Kontakt zu vermeiden. Setzen Sie die Abdeckung wieder ein.

Was ist die ECO-Umluftfunktion?

Dies ist ein Sparmodus, der den Garprozess optimiert, um den Energieverbrauch zu senken. Heizen Sie den Backofen nicht vor und öffnen Sie während des Garens nicht die Tür. Die Temperaturen sind niedriger als im konventionellen Modus.

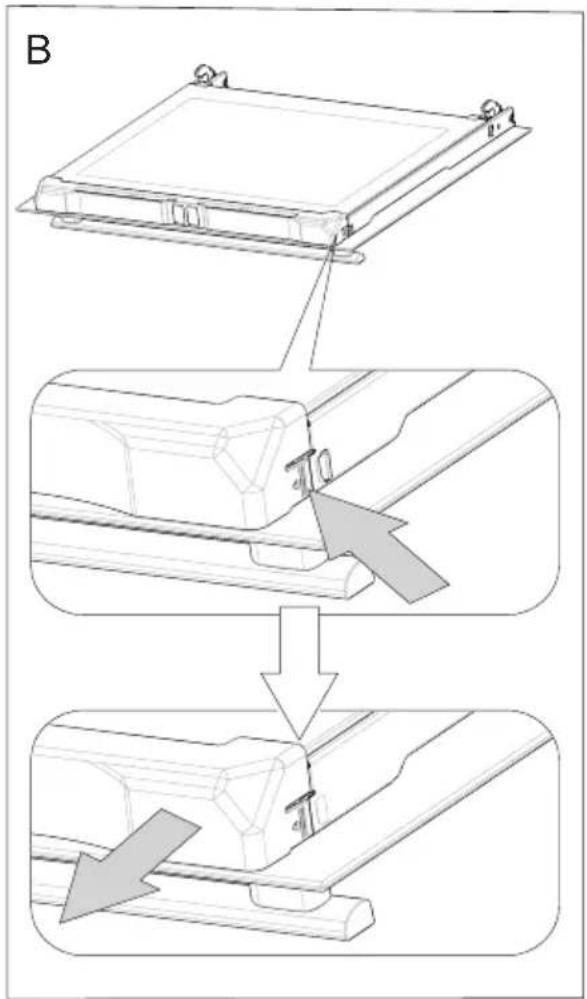

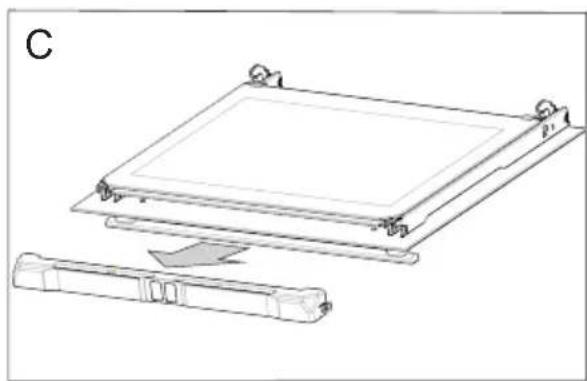

Wie baue ich die Backofentür zur Reinigung aus?

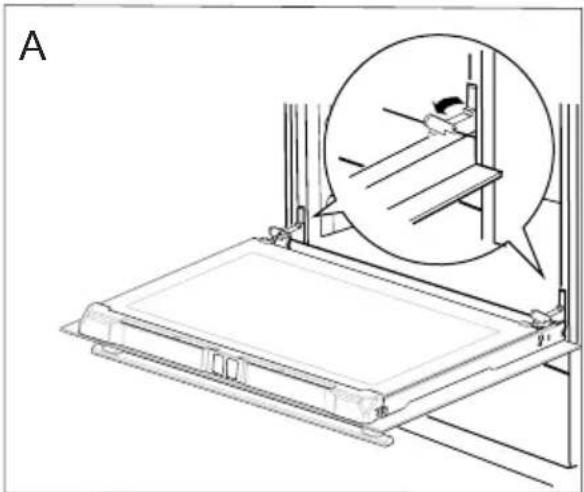

Öffnen Sie die Tür, heben Sie die Scharnierverriegelungen an (Abb. A). Heben Sie die Tür leicht an und ziehen Sie sie im 45°-Winkel zu sich. Zum Wiedereinbau gehen Sie rückwärts vor und senken Sie die Verriegelungen ab.

Was tun, wenn das Display '0.00' blinkt?

Dies zeigt einen Stromausfall oder eine Unterbrechung an. Stellen Sie die aktuelle Uhrzeit ein, indem Sie der Einstellprozedur folgen (OK-Taste, dann + und -). Der Backofen funktioniert nicht, bis die Uhrzeit eingestellt ist.

Wie verwende ich die Funktion 'Intensivgrill'?

Wählen Sie das Symbol 'Intensivgrill' am Funktionsschalter. Stellen Sie den Thermostat auf 220 °C. Heizen Sie 5 Minuten bei geschlossener Tür vor. Legen Sie die Speisen auf den Rost in der empfohlenen Höhe. Geeignet für große Mengen.

Welche Töpfe und Pfannen sind für das Glaskeramik-Kochfeld geeignet?

Verwenden Sie Gefäße mit flachem und dickem Boden, deren Durchmesser zu den Kochstellen passen. Vermeiden Sie konkave oder verbeulte Böden. Geeignet sind Edelstahl, Emaille oder Aluminium mit Spezialboden.

BEDIENUNGSANLEITUNG KFC 22411-1 A Koenic

Der Elektroherd verbindet außergewöhnliche Bedienungsfreundlichkeit mit perfekter Kochwirkung. Wenn Sie sich mit dieser Bedienungsanleitung vertraut gemacht haben, wird die Bedienung des Geräts kein Problem sein.

Bevor der Elektroherd das Herstellerwerk verlassen konnte, wurde er eingehend auf Sicherheit und Funktionstüchtigkeit überprüft.

Vor Inbetriebnahmelesen Sieitte die Bedienungsanleitung aufmerksam durch. Durch Befolgung der darin enthaltenen Hinweise vermeiden Sie Bedienungsfehler.

These Bedienungsanleitung ist so aufzubewahren, dass sie im Bedarfsfall jederzeit griffbereit ist. Befolgen Sie ihre Hinweise sorgfältig, um möglichche Unfälle zu vermeiden.

Achtung!

Gerät nur bedieren, wenn Sie sich mit dem Inhalt dieser Bedienungsanleitung vertraut gemacht haben.

Das Gerät ist nur zur Verwendung im privaten Haushalt bestimmt.

Der Hersteller behält sich das Recht vor, solche Änderungen vorzunehmen, die keinen Einfluss auf die Funktionseiste des Geräts haben.

Produktinformationen gemäß Verordnung (EU) Nr. 65/2014 und Verordnung (EU) Nr. 66/2014 finden Sie auf den letzten Seiten der Bedienungsanleitung oder in anderen dem Produkt beiliegenden Dokumenten.

INHALTSVERZEICHNIS

Sicherheitshinweise 4
Bedienelemente 9
IhrHerdstellt sich vor 10
Installation 11
Bedienung 14
Backen und Braten - Praktische Hinweise 22
Testgerichte 25
Allgemeine Pflegehinweise 27
Wenn's mal ein Problem gibt 32
Technische Daten 33

Achtung. Das Gerät und seine zugänglichen Teile werden während der Benutzung besteht. Seien Sie beim Berühren sehr vorsichtig. Kinder unter 8 Jahren sollenn sich nicht in der Nähe des Geräts aufhalten. Das Gerät darf von Kindern nur unter Aufsicht benutzt werden.

Das Gerätarf von Kindern (ab einem Alter von 8 Jahren) sowie von Personen, die nicht im vollen Besitz ihrer körperlichen, sensorischen oder geistigen Fähigkeiten sind nur unter Aufsicht und bebrauchsanweisungsgemäß benutzt werden. Kinder dürfen nicht mit dem Gerät speilen. Kinder dürfen Reinigungserbeiten nur unter Aufsicht durchführren. Kinder dürfen das Gerät nur unter Aufsicht bedieren.

Achtung! Erhitzen Sie Fett oder Öl niemals unbeaufsichtigt (Brandgefahr!).

Versuchen Sie Flammen niemals mit Wasser zulöschen. Schalten Sie das Gerät aus und ersticken Sie die Flammen z.B. mit einem Topfdeckel oder einer nichtflammbaren Decke.

Achtung! Verwenden Sie die Kochfläche nicht als Ablagefläche (Brandgefahr!).

Achtung! Sollten Sie auf der Kochfläche Beschädigungen bemerken (Sprünge oder Brüche), schalten Sie das Gerät ab und trennen Sie es von der Stromversorgung (Stromschlaggefahr!).

SICHERHEITSHINWEISE

Starke Erhitzung des Geräts während des Betriebs. Seien Sie vorsichtig und vermeiden Sie das Berühren der bereits Innenteile des Geräts.

Zugängliche Teile konnen bei Be nutzung bereits werden. Kinder fern halten.

Achtung. Verwenden Sie zur Reinigung der Kochfläche keine aggressiven Putzmittel oder scharfen Metallgegenstände, die die Oberfläche beschädigen konnten (Entstehung von Sprüngen oder Bruchen).

Achtung. Um Stromschläge zu vermeiden, muss man sich vor dem Wechsel die Glühlampe vergewissern, dass das Gerät abgeschaltet ist.

Zur Reinigung des Geräts keine Dampfreiniger verwenden.

Verbrühungsgefahr! Heißer Dampf kann beim Öffnen der Gerätetur entweichen. Wahrend oder nach dem Garbetrieb die Gerätetur vorsichtig öffnen. Beim Öffnen nicht über die Gerätetur beugen. Beachten Sie, dass Dampf je nach Temperatur nicht sightbar ist.

• Lassen Sie Kinder nicht unbeaufsichtigt an den Herd! Gefahr von Verbrennungen bei direktem Kontakt mit dem eingeschalteten Herd!
• Andere Haushaltsgeräte samt ihren Anschlusskabeln dürfen den Backofen nicht berühren oder auf den Kochflächen aufliegen, da deren Isolierung unter Umständen nicht hitzebeständig ist.
• Beim Braten den Herd nicht ohne Aufsicht给你们! Öl und Fett können sich durch Überhitzen oder Überlaufen selbst entzünden.
• Kochplatte von Verschmutzungen und übergelaufenem Kochgut freihalten. Dies betriff insbesondere Zucker, der mit dem Glaskeramik-Kochfeld reagiert und dadurch eine bleibende Beschädigung verursichen kann. Etwaige Verschmutzungen sind laufend zu beseitigen.
• Zur Vermeidung von irreversiblen Veränderungen des Kochfelds darf Geschirr mit feuchtem Boden nicht auf warme Kochflächen gestellt werden.
• Nur Kochgeschirr verwenden, das nach Herstelleragaben für die Verwendung auf Glaskeramik-Kochfeldern geeignet ist.
• Bei Feststellung einer Beschädigung des Kochfelds - Kratzern, Rissen oder Absplitterungen - ist der Betrieb des Herdes sofort abzubrechen und die Reparatur bei der Kundendienstelle zu melden.
• Das Kochfeld nicht einschalten, ohne vorher ein Kochgeschirr darauf zu stellen.
• Scharfkantiges Geschirr, das eine Beschädigung des Kochfelds verursichen kann, damit nicht benutzt werden.
• Nicht auf die sich vorheizenden (nicht mit Geschirr überdeckten) Halogen-Kochflächen schauen.
• Kochgeschirr mit einem Gewicht über 15kg darf nicht auf die geöffnete Backofentür und Kochgeschirr mit einem Gewicht über 25kg auf die Kochflächen gestellt werden.
• Keine Scheuermittel oder scharfen Metallgegenstände zur Glasreinigung verwenden; sie können die Oberfläche zerkratzen, was dazu führen kann, dass das Glas springt.
• In nicht betriebsfähigem Zustand darf der Herd nicht benutzt werden. Sümmtliche Mängel dürfen nur von einer autorisierten Fachkraft beseitigt werden.
• Bei Betriebsstörungen, die durch technische Mängel verursacht sind, muss unbedingt die Stromzufuhr unterbrochen und eine Reparatur veranlasst werden.
• Es ist darauf zu sorgen, dass Kinder nicht mit dem Gerät spielten.
• Das Gerät ist ausschließlich zum Kochen im haushaltsüblichen Rahmen ausgelegt. Ein anderweitiger Gebrauch jeder Art (z.B. zur Raumbehezung) ist nicht bestimmungsgemäß und kann gefährlich sein.

Sietun:

Wer Energie verantwortlich verbraucht, der schont nicht nur die Haushaltskasse, sondern handelt auch umweltbewusst. Seien Sie damit! Sparen Sie Elektroenergie! Folgendes konnen

- Nachwärme des Backofens nutzen.

Bei Garzeiten von mehr als 40 Minuten den Backofen unbedingt 10 Minuten vor dem Ende der Garzeit ausschalten.

Wichtig!Bei Betrieb mit Zeitschalt- uhr entsprechend kürzere Garzeiten einstellen.

- Das richtige Kochgeschirr benutzen.

Töpfe mit flachem und dickem Boden sparen bis zu 1/3 an Strom. Deckel nicht vergessen, sonst ist der Stromverbrauch 4-mal so hoch!

- Kochgeschirr auf die Kochfläche abstommen.

Das Kochgeschirr sollte nie kleiner als die Kochfläche sein.

Kochflächen und Topfböden stets sauber halten.

Verschmutzungen stören die Wärmeübertragung - sind sie erst einmal stark eingebrannt, ist die Reinigung oft nur noch mit umweltbelastenden Mitteln möglich.

- Unnötiges „Topfgucken" vermeiden.

Auch die Backofentur nicht unnötig oft öffnen. Rechtzeitig herunterschalten und Restwärme nutzen.

Bei langen Garzeiten 5-10 Minuten vor Ende der Garzeit ausschalten. Sie spare bis zu 20% an Strom.

- Backofen nur bei größeren Mengen einsetzen.

Fleisch mit einem Gewicht bis zu 1 kg{lassst sich sparsamer im Topf auf dem Herd garen.

- Backofentür gut geschlossen halten.

Durch Verschmutzungen an den Turdichtungen gehen Wärme verloren. Deshalb: Am besten sofort beseitigen!

Herd nicht direktiben Kuhl-oder Gefrieranlagen einbauen.

Deren Stromverbrauch steigt dadurch unnötig.

Für den Transport haben wir das Gerät durch die Verpaktung gegen Beschädigung geschichert. Nach dem Auspacken entsorgen Sieitte umweltfreiundlich die Verpack

ungsteile.

Alle Verpackungsmaterialien sind umweltverträge, hundertprozentig wieder zu verwerten und wurden mit einem entsprechenden Symbol gekennzeichnet.

Achtung! Die Verpackungsmaterialien (Polyäthylenbeutel, Polystyrolstücke etc.) sind beim Auspacken von Kindern fern zu halten.

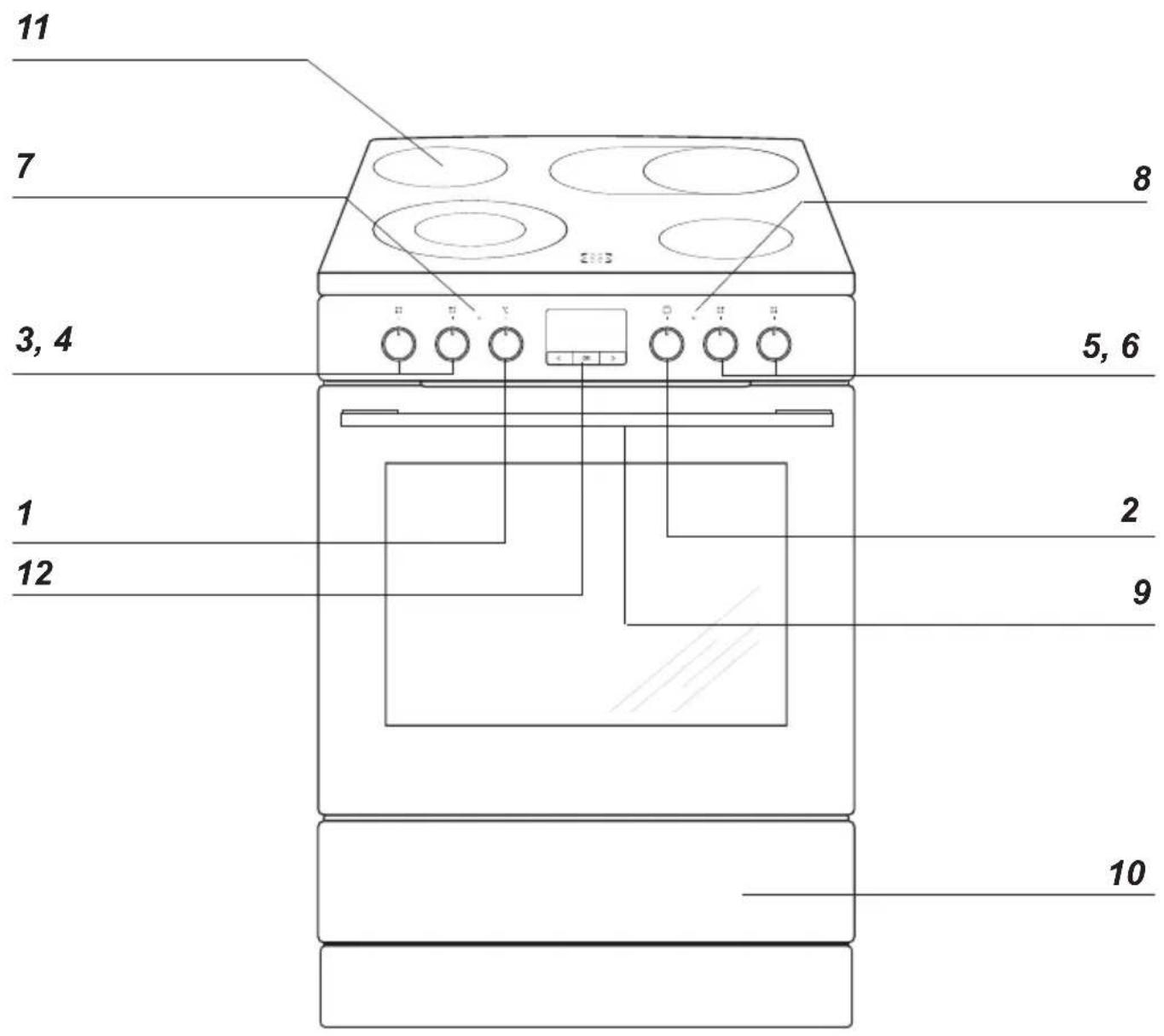

BEDIENELEMENTE

1 Backofen-Temperaturregler
2 Backofen-Funktionsregler
3,4,5,6 Schalter fur Kochflächen
7 Kontrollleuche (Heizunganzeige) L
8 Kontrollleuche Kochfeld R
9 Turgriff
10 Geschirrkasten
11 Glaskeramik-Kochfeld
12 Zeitschaltuhr

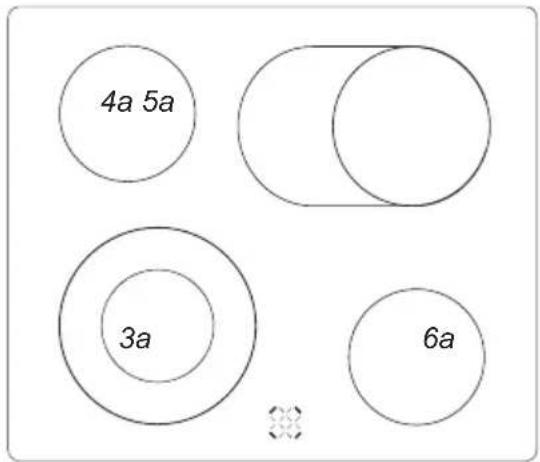

Glaskeramik-Kochfeld

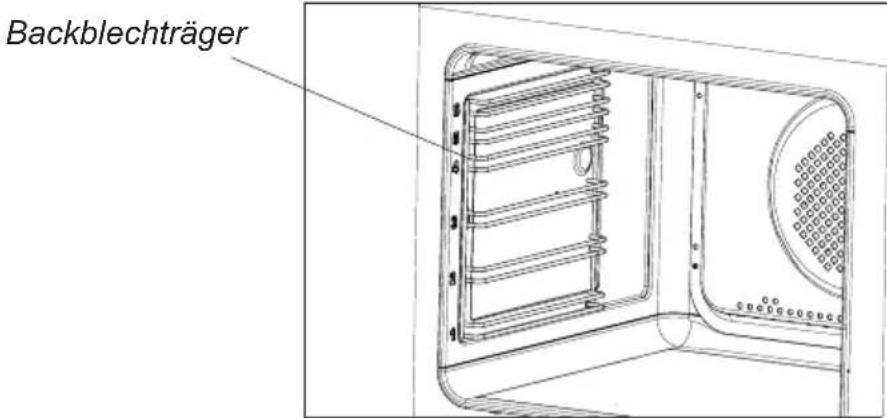

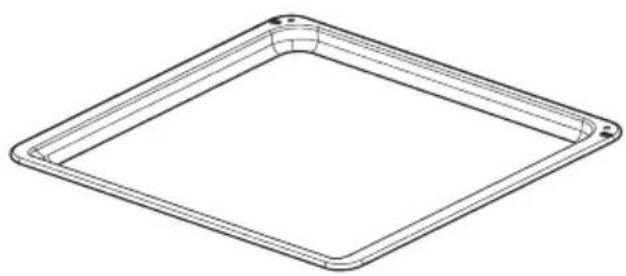

Ausstattung des Herdes

Backblech

3a 0 21/0 12 cm
4a 014,5 cm
5a 17× 26,5 cm
6a 14,5cm

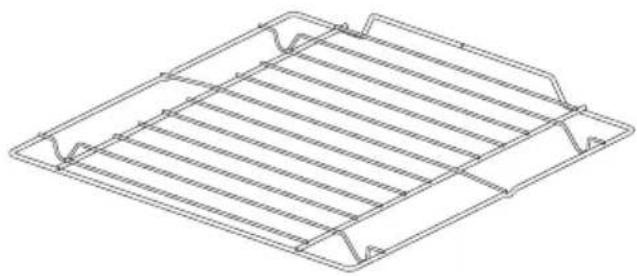

Grillrost (Gitterrost)

Bratblech

Der richtige Einbauort

• Der Kichenraum sollte trocken und luftig sein und eine gute Belüfung haben; die Aufstellung des Gerätes sollte einen freien Zugang zu allen Steuerelementen sicherstellen.
• Der Herd entspricht der Wärmeschutzklasse Y, d.h. erarf nur auf einer Seiteiben hoheren Kuchenmöbel oder Wänden eingebaut werden. Die Einbaumöbel mussen Beläge haben und die verwendeten Kleber mussen hitzebeständig sein (>100^) . Ist das nicht der Fall, so kann dies eine Verformung der Belagfläche oder deren Ablösung verursachen. Falls Sie die thermische Widersaufsichtigkeit ihrer Kuchenmöbel nicht kennen, sind zwischen den Möbeln und dem Herd ca. 2 cm Abstand zu belassen.
  Abzughauben sind gemäß den Anweisungen aus den ihren beigefugten Bedienungsanleitungen einzubauen.
• Der Herd ist auf einer harten und ebenen Bodenfläche (nicht auf einem Untersatz) aufzustellen.
• Vor Beginn der Nutzung, ist der Herd in der Ebene auszujustieren, was besonderss wichtig für die gleichmäßige Verteilung von Fett in den Bratpfannen ist. Dazu sind die Regelfüsse vorgesehen; sie sind zugänglich, wenn man die Schublade hersauszieht. Regelbereich +/- 5 mm. Überprüfen Sie die korrekte Ausrichtung mit einer Wasserwaage.

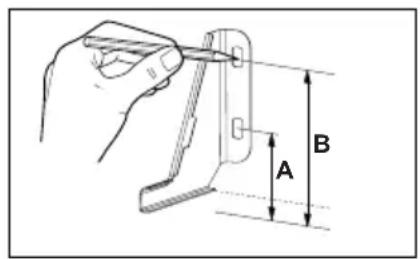

Montage der Sicherung gegen Umkippendes Kochherdes

Die Sicherung wird montiert, um das Umkippen des Kochherdes zu verhindern. Dank der Sicherung, mit der gegen Umkippen des Kochherdes geschützt wird, sollte das Kind nicht im Stunde sein, z.B. auf die Backofentür zu klettern und dadurch den Kochherd zum Umkippen zu bringen.

Kochherd, Hohe 850 mm

A=60 mm

B=103 mm

Kochherd, Hohe 900 mm

A=104 mm

B=147 mm

Achtung!

Der Anschluss an das Stromnetz damit nur durch eine autorisierte Elektrofachkraft erfolgen, die beim örtlichen Energieversorgungsunternehmen zugelassen ist. Nicht autorisierte Personen dürfen keine willkürlichen Veränderungen oder Änderungen an der Elektroinstallation vornehmen.

Hinweise für die Elektrofachkraft

Das Gerät ist für den Anschluss an Dreh- und Wechselstrom (400V 3N~50Hz) ausgelegt. Die Nennspannung der Heizelemente beträgt 230 V. Die Anpassung des Gerätes für den Einphasenstrom (230 V) ist durch entsprechende Überbrückung auf der Anschlussleiste gemäß dem nachfolgenden Schaltplan möglich. Als Netzanschlussleitung ist ein entsprechend ausgelegter Leitungstyp unter Berücksichtigung der Anschlussart und Nennleistung des Herdes zu wahren.

Die Anschlussleitung ist in der Entlastungseinrichtung zu befestigen.

Achtung!

Es ist zu beachten, dass der Schutzleiter an die Klemme der mit gekennzeichnen Anschlussleiste angeschlossen werden muss. Die Elektroinstallation des Herdes soll mit einem Notschalter ausgestattet sein, der im Notfall das ganze Gerät vom Netz abschaltet. Der Abstand zwischen den Arbeitskontakten des Notschalters muss mind. 3 mm betragen.

Vor Anschluss des Herdes an das Stromnetz sind die Informationen auf Typenschild und Schaltplan durchzULEsen.

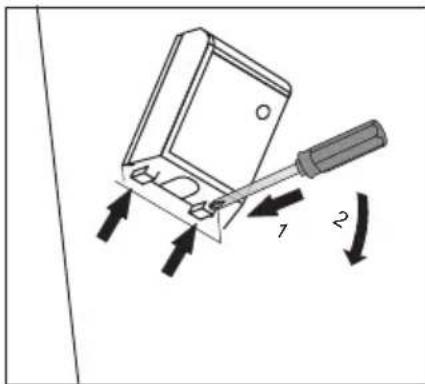

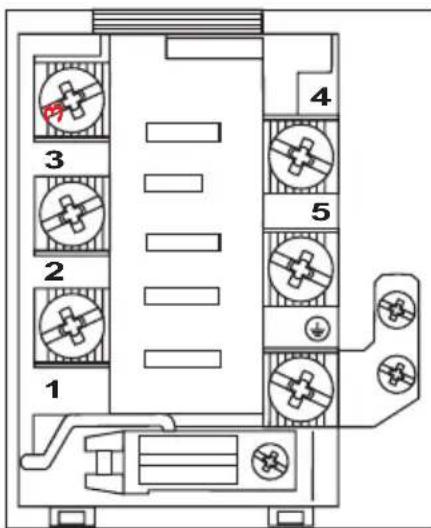

Anschlussdose öffnen: Zum Entriegeln Schraubendreher ansetzen (1) und geringfugig nach unter bewegen (2).

Anschluss-Schaltplan

Schema möglicher Anschlüsse Achtung! Spannung der Heizelemente 230V. Achtung! Im Falle jeder der Anschlüsse ist der Schutzleiter vom Netz mit der Klemme PE verbunden werden.				Empfohlene Art der Anschluss-leitung
1.	Bei 230V Netz Einphasenanschluss mit Be-trieb snull. Brücken verbinden die Klemmen 1-2-3 sowie Klemmen 4-5 Schutzleiter auf ±	1/N~	1 L1 PE N 2 3 5 4	H05VV-F3G4
2.	Bei 400/230 Netz Zweiphasenanschluss mit Be triebsnull. Brücken verbinden Klemmen 2-3 so wie 4-5. Schutzleiter auf ±	2/N~	1 L1 L2 PE N 2 3 5 4	H05VV-F4G2,5
3.	Bei 400/230V Netz Dreiphasenanschluss mit Be triebsnull. Brücken verbinden 4-5. Phasen re ihren fol ge nach 1-2-3. Null auf 4-5, Schutz- zleiterauf ±	3/N~	1 L1 L2 PE N 2 3 5 4	H05VV-F5G1,5
L1, L2, L3=Phasenleiter N=neutrale Leitung PE=Schutzleiter

Vor der ersten Inbetriebnahme des Gerätes

• Vorhandene Verpackungsteile vom Kochfeld und vom Backofen entfernen, Schublade entleeren, Backofen-Innenraum und Kochfeld von Konservierungsmitteln reinigen,
• Ausstattungselemente des Backofens herausnehmer und mit warmem Wasser und etwas Spülmittel reinigen,
• Raumbelüftung einschalten oder Fenster öffnen,
• Backofen bei 250^ , etwa 30 min. eingeschaltet lassen, Verschmutzungen entfernen und genau reinigen, Kochflächen etwa 4 min. ohne Kochgeschirr eingeschaltet lassen.

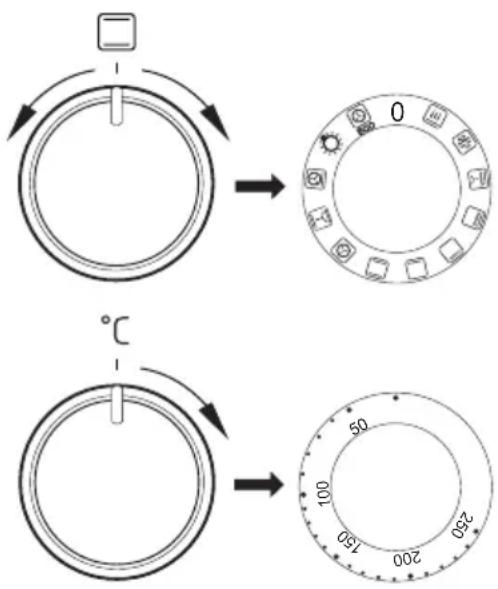

Die Regler sind im Bedienfeld „versenk". Um die gewünschte Funktion zu wahren:

1. den Reglerleitung eindrücken und loslassen,
2. auf die gewünschte Funktion drehen. Die Kennzeichnung des Reglers an dessen Rand entspricht den jeweiligen nacheinander folgenden Funktionen des Backofens.

Wichtig!

Bei Backöfen mit Zeitschaltuhr erscheint nach dem Netzanschluss in der Zeit-Anzeige die Uhrzeit „0.00".

Aktuelle Uhrzeit auf der Zeitschalt- uhr einstellen. Ohne die Einstellung der aktuellen Uhrzeit laßt sich der Backofen nicht betreiben.

Wichtig!

Backofeninnenraum nur mit warmem Wasser und etwas Spülmittel reinigen.

Schalter für Kochflächen

Das richtige Koch- und Backgeschirr

Die Bodengröse und -form des richtigen Kochgeschirrs sollen der Fläche der jeweiligen Koch fläche möglichst/genau angepasst sein. Für Bratpfannen und ähnliches Geschirr kann die eigens vergroßerte Kochfläche mit den Maßen 140x250 verwendet werden. Geschirr mit konvex oder konkav geformtem Boden darf nicht verwendet werden. Es ist zu beachten, dass zum Kochgeschirr immer passende Deckel verwendet werden. Es empfeht sich, Kochgeschirr mit dickem Boden und einer schwachen Innewölbung zu verwenden.

Verschmutzte Kochstellen- und Geschirroberflächen verhindern eine vollständige Wärmeausnutzung.

Die richtige Heizleistung

Die Kochflächen verfügen über eine differenzierte Heizleistung. Die Heizleistunglässt sich stufenweise regulieren, indem man den Schalter nach rechts oder links dreht.

Die Kennzeignungen auf der Außenseite des Reglers entsprechen den einzelnen Positionen der Heizleistung der jeweiligen Kochflächen.

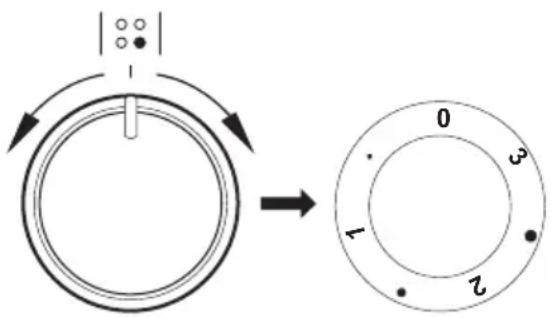

Beispiele für Reglereinstellungen

0 Aus
MIN. Warmhalten
1 Dunsten von Gemüsen, Schonendes Kochen
Kochen von Suppen, mehreren Speisen
2 Schwaches Braten
Anbraten von Fleisch, Fisch
3 MAX. Schnelles Erwärmen, Schnellkochen, Braten

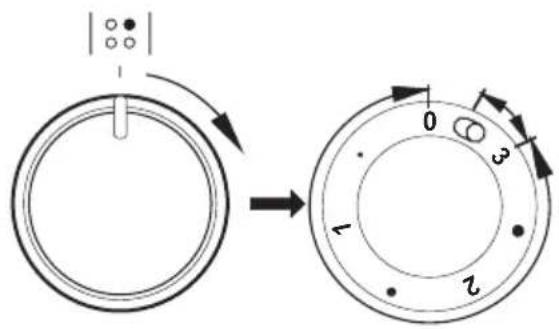

Vergroßerte Kochfläche einschalten

Wichtig!

Das Einschalten der Kochfläche damit nur durch das Drehen des Reglers im Uhrzeigersinn erfolgen. Das Einschalten in der Gegenrichtung kann den Regler beschädigen.

Bei einer Schalterstellung von 0 1 2 3" ist die innere Kochflache in Betrieb und die Wärmemenge fur das Kochgeschirr ist leicht regulierbar. Kurzes Drehen des Schalters auf die PositionSchaltet die auBere Kochflache ein. Ab jetzt lassst sich die Wärmemenge von beiden Kochflächen leicht regulieren, dann der innere Schalter wird beide Kochflächen erst nach Rückstellung des Reglers auf die O-Position abschalten.

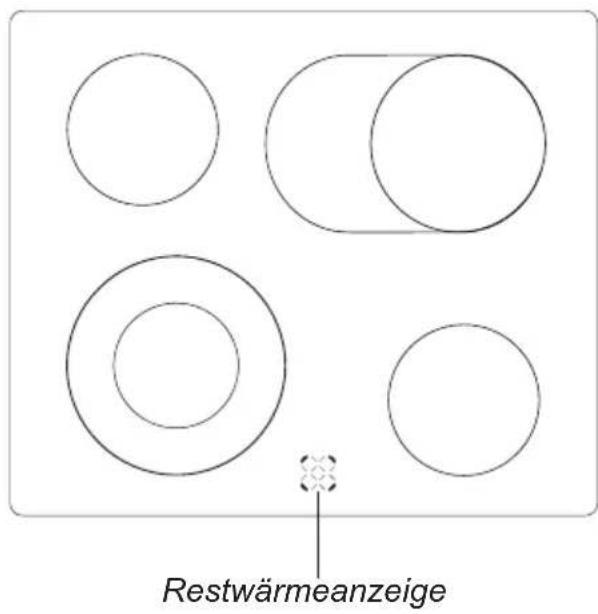

Restwärmeanzeige

Wenn die Temperatur einer Kochfläche 50^ übersteigt, wird dies durch das Leuchten eines entsprechenden Restwärmeanzeige-feldes signalisiert.

Das Leuchten der Restwärmeanzeige warnt den Bediener vor einem zufälligen Berührend der bereits Kochfläche.

Nach Ausschalten der Heizleistung kann für 5-10 Minuten die angefallene Restwärme noch für verschiedene Zwecke genutzt werden, z.B. zum Aufwärmen oder Warmhalten von Speisen, ohne dass die Heizleistung eingeschaltet werden muss.

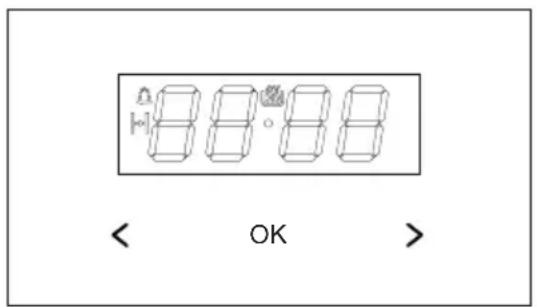

Elektronische Uhr

ok - Taste zum Wahlen der Betriebsart

-Plus-Taste
< -Minus-Taste
- Symbol für die Betriebsbereitschaft
- Symbol für den Timer
- Symbol für die Betriebsdauer

Einstellen der aktuellen Uhrzeit

Nach Anschluss an den Netzstrom oder bei erneutem Einsatzen nach einem Spannungsausfall werden im Display die Ziffern 0.00 blinkend angezeigt.

• Drücken und halten Sie die ok-Taste (oder gleichzeitig die Tasten < / > ) bis in der Anzeige das Symbolerscheint und der Punkt unter dem Symbol blinkt.
• Stellen Sie dann innerhalb von 7 s mit den Tasten < / > die aktuelle Zeit ein.

Nach Ablauf von etwa 7 s nach Einstellung der Uhrzeit sind die neuen Angaben gespeichert und der Punkt unter dem Symbol hört auf zu blinken.

Sie können die Zeit auch später korrigieren, indem Sie gleichzeitig die Tasten < / > drucken. Wahrend der Punkt unter dem Symbol blinkt, konnen Sie die Zeit korrigieren.

Hinweis!

Der Backofen kann erst eingeschaltet werden, wenn im Display das Symbol erscheint.

Timer

Der Timer kann jederzeit aktiviert werden, ungeachtet des Betriebszustands der anderen Funktionen des Programmierers. Der Timer hat eine Messzeit von 1 Minute bis 23 Stunden und 59 Minuten.

Einstellen des Timers:

• Wenn Sie die ok-Taste drucken, blinkt in der Anzeige das Symbol
• Programmieren Sie nun die Zeit des Timers mit den Tasten < / > . Das Display zeigt die eingestellte Zeit des Timers und die aktive Funktion. Nach Ablauf der eingestillten Zeit erklingt ein Signalton und das Symbol blinkt.
• Um den Signaton ausschalten, drucken und halten Sie die ok-Taste oder drucken und halten Sie gleichzeitig die Tastes < /> , bis das Symbol Überlischt und das Display die aktuelle Uhrzeit anzeigt.

Hinweis!

Wird der Signaton nicht manuell ausgeschelt, erlischt es automatisch nach Ablauf von ca. 7 Minuten.

Betriebsdauer

Wenn sich der Backofen um eine bestimmte Uhrzeit ausschalten soll, müssen folgende Einstellungen vorgenommen werden:

• Um die Funktion der Betriebsdauer einzuschalten, stellen Sie den Funktionswahlschalter des Backofens auf die gewünschte Funktion und den Temperaturwahlschalter auf die entsprechende Temperatur.
• Halten Sie die ok-Taste gedrückt, bis im Display kurz dur erscheint und das Symbol zu blinken beginnnt.
• Stellen Sie dann mit den Tasten < / > die gewünschte Betriebsdauer in einem Zeitrahen von 1 Minute bis 10 Stunden ein.

Die eingestellte Zeit wird innerhalb von etwa 7 s gespeichert, daraufhin erscheint im Display wieder die aktuelle Uhrzeit, während das Symbol eingeschaltet bleibt.

Nach Ablauf der angegebenen Zeit schaltet sich der Backofen automatisch aus, der Signalton ertont und das Symbol beginnt zu blinken.

• Drehen Sie den Funktion-- und Temperaturschalter des Backofens auf Aus.
• Um den Signaton ausschalten, drücken und halten Sie die oK-Taste oder drucken und halten Sie gleichzeitig die Tastes < /> , bis das Symbol erlischt und das Display die aktuelle Uhrzeit anziegt.

Löschen der Einstellungen

Sie können die Timer- und die Betriebsdauereinstellung jederzeit loschen.

• Um die Zeiteinstellung der Betriebsdauer zu Löschen, drücken Sie gleichzeitig die Tasten < /> .

Löschen der Einstellungen des Timers:

Wahlen Sie mit der o-K-Taste die Timer-funktion und
drucken Sie dann erneut die Tasten < / >

Ändern des Signaltons

Der Signalon kann auf folgende Weise geändert werden:

• Drücken Sie gleichzeitig die Tasten < / >
  Wahlen Sie mit der o-K-Taste die Funktion ton, die Anzeigen im Display beginnen zu blinken:
  Wahlen Sie mit den Tasten < / > den gewünschten Ton:

von 1 bis 3 mit der Taste >

von 3 bis 1 mit der Taste < .

Ändern der Helligkeit des Displays

Die Helligkeit des Displays kann in einem Bereich von 1 bis 9 geändert werden, wobei 1 die dunkelste und 9 die hellste Einstellung ist. Der eingebene Wert wird angewandt, wenn die Uhr nicht aktiv ist (d. h. der Benutzer hat für mindestens 7 Sekunden keine Taste berührt).

Die Helligkeit des Displays kann wie folgt geändert werden:

• Drücken Sie gleichzeitig die Tasten < / >
  Wahlen Sie mit der o-K-Taste die Funktion bri (nach einmaligem Drucken erscheint die Funktion ton, nach zweimaligem Drucken die Funktion bri).
  Wahlen Sie mit den Tasten < / > die gewünschte Helligkeit:

von 1 bis 9 mit der Taste >

von 9 bis 1 mit der Taste < .

Hinweis!

Wenn die Uhr aktiv ist (d. h. der Benutzer hat innerhalb der letzten 7 Sekunden eine Taste gedrückt) hat das Display immer maximale Helligkeit.

Nachtmodus

Von 22.00 bis 6.00 Uhr wird die Helligkeit des Displays automatisch verringgert.

Backofenfungtionen

Backofen mit Umluft (HeiBluft + Ventilator)

Der Backofen kann mit Unterhitze und Oberhitze, Grillhitze und Heilauftheizung erwartmet werden. Die Steuerung erfolgt mit Hilfe des Backofen-Betriebswahlschalters - die Wahl der gewünschten Funktion erfolgt durchs Drehen des Drehschalters in die entsprechende Position und des Temperaturreglers - die Wahl der gewünschten Backofentemperatur erfolgt durchs Drehen auf den entsprechenden Temperaturwert.

Die Regler sind im Bedienfeld „versenk". Um die gewünschte Funktion zu wahlen:

• den Regler leicht eindrücken und loslassen, auf die gewünschte Funktion drehen. Die Kennzeichnung des Reglers an dessen Rand entspricht den jeweiligen nacheinander folgenden Funktionen des Backofens.

Beim Ausschalten des Geräts sind beiden Schalter auf die „●“/„0“-Position zu drehen.

Achtung!

Unabhängig von der Wahl der Betriebsart schaltet sich die Vorheizfunktion (Ober-, Unter-, Grill- oder Umlufthitze) erst dann ein, wenn die Temperatur eingestellt wurde.

0 Nullstellung

Schnelles Aufheizen

Eingeschaltet sind die Heiluft und der Grill. Zum Vorwärmen des Backofens.

Auftauen

Eingeschaltet ist nur der Ventilator, ohne Einsatz von Heizkörpern.

Umluft-Intensiv-Grillen (RundumGrill)

Durch Einstellen des Reglers in diese Position werden das Geblase und die Grillhitze eingeschaltet. Dies erlaubte eine Beschleunigung des Grillprozesses und eine Verbesserung des Geschmacks der Speise. Der Grillprozess muss bei geschlossener Backofentür erfolgen.

Supergrill

Die Funktion des Supergrills erlaubt das Grillen bei zugleich eingeschalteter Oberhitze. Diese Funktion erlaubt eine höhere Temperatur im oberen Bereich des Backofens zu erreichen, das Bratstück wird stärker gebräunt; auch größere Portionen können so gegrillt werden.

Grill

Das sog. "Oberflächengrillen" wird für keine Portionen von Fleisch wie z.B. Steaks, Schnitzel, Fische wie für Toasts, Würste, belegte Brote und Baguetten (die zu grillende Speise soll maximal 2-3 cm dick sein und beim Braten muss sie umgedreht werden).

Unterhitze

Wurde der Regler auf diese Position gedreht, erfolgt das Vorheizen des Backofens nur bei eingeschalteter Unterhitze. Anzuwenden z.B. beim Nachbacken von unter (saftige Kuchen, Kuchen mit Obstfällung).

Unter- und Oberhitze

Steht der Regler in dieser Position, kann die Beheziehung des Backofens auf eine herkömmliche Art erfolgen. Diese Funktion ist zum Kuchenbacken, zum Braten von Fleisch und Fisch, zum Backen von Pizza (die Vorheziehung des Backofens sowie der Einsatz von dunklen Backblechen ist erforderlich) sowie zum Backen auf einer Ebene ausgezeichnet geeignet.

HeiBluft

Durch das Drehen des Reglers auf die Funktion „Heillauf" wird der Backofenzwangsweise mit Hilfe eines an derBackofen-Rückwand zentral angebrachten Umluftgeblase beheizt. Im Vergleich zum herkommlichen Backofen erfolgt das Backen bei niedrigeren Temperaturen.

These Beheizungsart erfolgt eine gleichmäßige Wärmeverteilung um das sich im Backofen befindende Backgut herum.

Gebäse sowie Unter- und Oberhitze

Wurde der Regler auf diese Position gedreht, wird die Funktion Kuchenbacken in Betrieb genommen.

Herkömmlicher Backofen mit Gebläse (these Funktion wird zum Banken empfohlen).

HeiBluft und Unterhitze

Durch Drehen des Reglers auf diese Position werden Heißluft und Unterhitze eingeschaltet und die Temperatur im unteren Bereich des Backofens wird erhöht. Die Zuführ einer große Wärmemenge erfolgt von unten. Diese Funktion ist für saftige Kuchen, Pizza gut geeignet.

Unabhängige Backofen-Beuchaltung

Durch das Drehen des Reglers auf diese Stellung wird der Backofen-Innenraum beleucht.

HeiBluft ECO

Mit der Heizfunktion wird eine optimierte Heizart gestartet, um Energie bei der Zubereitung der Speisen zu sparen. In dieser Stelung des Drehreglers ist die Beleuchting des Backofens ausgeschaltet.

Kontrollleuche

Das Einschalten des Backofens wird über zwei Kontrollleuchten signalisiert, R und L. Die R Kontrollleuche signalisiert den Backofenbetrieb. Erlischt die L Kontrollleuche, so ist die eingestellte Backofentemperatur erreicht. Falls das Kochrezept empfehl't, die Speise in den vorgewärmten Backofen zu stellen, sollte dies nicht vom dem ersten Erlöschen der L Kontrollleuche erfolgen. Wahrend des Backens wird die L Kontrollleuche zeitweise sich ein- und ausschalten (Thermostatfung des Backofens). Die R Kontrollleuche kann auch in der Drehschalterstellung „Backofenbezeichnung" leuchten.

Grillen

Beim Grillen wird das Gericht mit tels der InfrarotstrahlenvomerhitztenGrillheizelement zubereitet.

Um den Grill einzuschalten:

• Backofen-Schalter in die Position umdrehen, die mit Sym bo len Grill, gekennzeichnet ist,
• Backofen während 5 Minuten (beigeschlossenerBackofentür)durchwärmen,
• Backblechmitderzuzubereitenden Speise in rich ti ger Höhe im Backo fen anordnen; beim Grillen am Rost ist ein leeres Backblech für das ab trop fende Fett in direkt niedrigerer Höhe (unter dem Rost) anzuordnen,
• Gegrillt wird bei geschlossener Backofentür.

Bei den Backofenkunft Grillhitze und Intensiv-Grillen die Temperatur 220^ einstellen, und bei Backofenkunft Umluft-Grillen hochstens 190^ einstellen.

Zugängliche Teile können bei Be nutzung als Grillgerät heißt werden. Kinder fern halten!

Es wird empfohlen:

• die Dicke der zu grillenden Fle isch portion von 2 - 3 cm nicht zu über schre iten,
  Fleisch- und Fi sch spe isen vor dem Grill len mit ein weniger Öl oder Fett ein zureiben,

• großere Speiseportionen erst kurz vor dem Gril len, da ge gen Kleinere direkt danach salzen,

• die gegrillte Speiseportion nach Ablauf der hal ben Grillzeit auf die Rückseite umwenden.

Gebäck

Zum Backen verwenden Sie am besten die mitgelieferten Bleche.
- Es können auch handelsübliche Formen und Bleche verwendet werden, die im Backofen auf den Gitterrost zu stellen sind. Zum Backen eignen sich am besten schwarz lackierte Bleche, die sich durch gute Wärmeübertragung auszeichnen und die Backzeit verkürzen.
- Bei herkommlicher Erhitzung (Ober- und Unterhitze) sollenne keine hellen und blanken Backformen verwendet werden, da ansonsten der Teig möglicherweise von unter nicht ausreichend gar wird.
- Beim Backen mit Umluft braucht der Backofen nicht vorgeheizt zu werden, bei den anderen Erhitzungsarten ist ein Vorheizen nötig, bevor das Gebäck in den Backofen geschoben werden kann.
- Vor Entnahme des Gebäcks aus dem Backofen sollte mit einem Holzstübchen überprüft werden, ob der Teig richtig durchbacken ist (ist das Holzstübchen frei von Teigspuren, so ist das Gebäck gar).
- Es empfeihlt sich, den Ofen auszustellen und das Gebäck noch ca. 5 min im Ofen durchgaren zu halten.
- Beim Backen mit Umluft sind die Backofentemperaturen grundsätzlich ca. 20-30 Gradniedriger als bei reiner Ober-/Unterhitze.
- Nähere Backhinweise finden Sie in der Tabelle, diese können jedoch abhängig von eigenen Erfahrungen und Gewohnheiten geändert werden.
- Falls die Angaben aus den Kochbuchern stark von den in dieser Bedienungsanleitung enthaltenen Werten abweichen, berücksichtigten Sieitte die Bedienungsanleitung.

Braten von Fleisch

• Im Backofen sollte nur Fleisch mit einem Gewicht von über 1 kg zubereitet werden, keinere Portionen empfehlts es sich auf dem Kochfeld zu garen.
• Zum Braten empfeihlt sich die Verwendung von feuerfestem Geschirr, das auch hitzebestandige Griffe haben sollen.
• Beim Braten auf dem Gitter- oder Grillrost empfehlts sich ein Blech mit etwas Wasser in dieunte Einschubleisteinzuschieben.
• Mindestens einmal, nach der Hälfte der Garzeit, sollte der Braten gewendet werden; den Braten während der Garzeit ab und zu mit der entstehenden Soße oder mit freiem, gesalzenem Wasser begießen, damit kein kaltes Wasser verwenden.

Heizfunktion HeiBluft ECO

• Mit der Heizfunktion Heilfluist ECO wird eine optimierte Heizart gestartet, um Energie bei der Zubereitung der Speisen zu sparen,
  die Backzeit lassst sich durch die Einstellung hohener Temperatoren nicht verkürzen, es wird auch nicht empfohlen, das Vorwärmen des Backofens zuvor einzuschalten,
• man sollen beim Backen weder die Einstellungen der Temperatur zu ändern noch die Backofentür zu öffnen.

Empfohlene Parameter bei der Heizfunktion HeiBluft ECO

Lebensmittel Backofenk-funk-tion	Temperatur (°C)	Einschubhöhe Garzeit [min]
Biskuitkuchen 180 - 200 2 ECO 50 - 70
Hefekuchen / Ruhrkuchen	ECO	180 - 200 2 50	- 70
Fisch 190 - 2 10 2 - 3 ECO 60
Rindfleisch 200 - 220 2 ECO	90 - 120
Schweinefleisch	ECO	200 - 220 2	90 - 160
Hähnchen	ECO	180 - 200 2	80 - 100

BACKEN IM BACKOFEN - PRAKTISCHE HINWEISE

Backofen mit Umluft (HeiBluft + Ventilator)

Lebensmittel	Backofenfunktion	Temperatur (°C)	Einschubhöhe Zeit	[Min.]
Biskuitkuchen 160 - 200 2 - 330 - 50
Hefekuchen / Ruhrkuchen		160 - 1701)	3 25 - 40	2)
Hefekuchen / Ruhrkuchen		155 - 1701)	3 25 - 40	2)
Pizza 200 - 230		1)	2 - 3 15 - 25
Fisch 210 - 220 2 45 - 60
Fisch 160 - 180 2 - 3 45-60
Fisch 190 2 - 3 60 - 70
Würstchen 220	4 14 - 18
Rindfleisch		225 - 250 2	120 - 150
Rindfleisch		160 - 180 2	120 - 160
Schweinefleisch		160 - 230 2 90	- 120
Schweinefleisch		160 - 190 2 90	- 120
Hähnchen		180 - 190 2 70	- 90
Hähnchen		160 - 180 2 45	- 60
Hähnchen		175 - 190 2 60	- 70
Gemüse		190 - 210 2 40	- 50
Gemüse		170 - 190 3 40	- 50

Soweit anders nicht angegeben wurde, gelten die Zeitangaben für einen nicht vorgeheizten Backofen. Für einen vorgeheizten Backofen sind die Zeitangaben um ca. 5-10 Minuten zu verkurzen.
1) Den leeren Backofen vorheizen
2) These Zeitangaben gelten furs Backen in keinen Backformen
Hinweis: Die Angaben in der Tabelle gelten nur der Orientierung und konnen nach eigener Erfahrung und Kochvorlieben berichtigt werden.

Backen

Gericht Zube	höhr Einschub-	höhe	Backofen-funktion	Temperatur (°C)	Backdauer (Min.)
Kleine Kuchen	Gebäckblech 4	160		1)	28 - 32
	Gebäckblech 3	155		1)	23 - 26
	Gebäckblech 3	150		1)	26 - 30
	GebäckblechBratenblech	2 + 42 - Gebäck-blech oder Bratenblech4 - Gebäck-blech		1501)	27 - 30
Mürbeteig (Streifen)	Gebäckblech 3	150 - 160		1)	30 - 40
	Gebäckblech 3	150 - 170		1)	25 - 35
	Gebäckblech 3	150 - 170		1)	25 - 35
	GebäckblechBratenblech	2 + 42 - Gebäck-blech oder Bratenblech4 - Gebäck-blech		160 - 1751)	25 - 35
Fettfreier Biskuit	Grillrost +schwarz besichertete BackformØ 26 cm	2 170 - 180		1)	38 - 46
Apfelkuchen	Grillrost +zwei schwarz besichertet BackformenØ 20 cm	2 Die Formen wurden auf dem Grillrost diagonal recht Hinterseite lin-ke Vorderseite platziert.		180 - 2001)	50 - 65

1) Den leeren Backofen vorheizen, die Funktion der Schnellaufheizung nicht verwenden ca. 5 Minuten

Grillen

Gericht Zu behör Einschubhöhe Backofen-		funktion	Temperatur (°C)	Zeit (Min.)
Weißbrot-Toasts	Grillrost 4 220		1)	3 - 7
Rindfleisch-Burger	Grillrost + Bratenblech (Zum Auf-fangen von abtropfendem Fett)	4 - Grillrost 3 - Bratenblech	220 1)	1 Seite 13 - 18 2 Seite 10 - 15

1) Den leeren Backofen über 8 Minuten vorheizen, die Funktion der Schnellaufheizung nicht verwenden.

Braten

Gericht Zu behör	Einschuhöhe Backofen-	funktion	Temperatur (°C)	Zeit (Min.)
Ganzes Händchen	Grillrost + Bratenblech (Zum Auf-fangen von abtropfendem Fett)	2 - Grillrost1 - Bratenblech	180 - 190 70	- 90
	Grillrost + Bratenblech (Zum Auf-fangen von abtropfendem Fett)	2 - Grillrost1 - Bratenblech	180 - 190 80	- 100

Soweit anders nicht angegeben wurde, gelten die Zeitangaben für einen nicht vorgeheizten Backofen. Für einen vorgeheizten Backofen sind die Zeitangaben um ca. 5-10 Minuten zu verkurzen.

Die Pflege und ständige Reinhaltung des Herdes sowie dessen richtige Wartung haben einen wesentlichen Einfluss auf die Veränderung der einwandfreiern Funktionstüchtigkeit des Gerätes.

Vor der Reinigung Herd ausschalten. Dabei nicht vergessen sicher-zustellen, dass sich alle Schalter in Position „●“/„0“" befinden. Lassen Sie den Herd vollständig auskühlen, bevor Sie mit der Reinigung beginnen.

Glaskeramik-Kochfeld

Das Kochfeld regelmäßig nach jedem Gebrauch reinigen. Es empfieht sich, das Kochfeld nach Möglichkeit im warmen Zustand (nach dem Erlöschen der Restwärmeanzeige) zu reinigen. Eine starke Verschmutzung des Kochfeldes, insbesondere das Einbrennen von überlaufenem Kochgut vermeiden.
Keine aggressiven Scheuermittel, wie z.B. Scheuerpulver mit Schleifmitteln, Scheuerpastaen, -steine, Bimssteine, Stahlwolle usw. verwenden. Diese können die Kochfeld-Oberfläche verkratzen und bleibende Beschädigung verursachen.
Grobe, fest an das Kochfeld anliegende Verschmutzungen konnen mit einem speziellen Klingenschaber beseitigt werden, damit muss darauf geachtet werden, dass der Rahmen des Glaskeramik-Kochfeldes nicht beschädigt wird.

Achtung! Die scharfe Schneide ist immer durch die Verschiebung des Halters (Daumendruck) zu sichern. Beim Benutzen vorsichtig vorgehen - Verletzungsgefahr! Von Kindern fernhalten.

• Schonende Reinigungs- und Waschmittel gemäß den Anweisungen verwenden, z.B. Fett lösende Flüssigkeiten oder Emulsionen aller Art. Sind keine dieser Mittel erhältlich, empfeht sich eine Lösung aus warmem Wasser mit Zugabe von Spülmitteln oder Spezialreinigern für Spulen aus Edelstahl.
  Zum Waschen und Reinigen der Kochfeld-Oberfläche ein weiches Tuch mit gutter Saugkraft verwenden. Glaskeramik-Kochfeld nach jeder Reinigung trockenreiben.
• Besonderss darauf aufachten, dass das Kochfeld nicht beschädigt wird und keine tiefen Kratzer und Absplitterungen entstehen, wie sie durch das Herunterfallen von Metaldeckeln oder anderen Gegenständen mit scharfen Rändern verursacht werden.

Backofen

• Den Backofen nach jedem Gebrauch reinigen. Bei der Reinigung die Backofen-Beleuchtung einschalten, um dadurch eine bessere Sight im Arbeitsbereich zubekommen.
• Den Backofen-Innenraum nur mit warmem Wasser und etwas Spülmittel reinigen.

- Steam Clean-Dampfreinigung:

• In eine in die ersten Einschubeleiste von unter gestellte Schüssel 0,25 l Wasser (1 Glas) besteht,

-Backofentur schlieben,
- Backofen-Temperaturregler auf 50^ C und Backofen-Multifunktionsregler auf „Unterhitze" drehen
- Backofen-Innenraum ca. 30 Minuten vorheizen,
- Backofentür öffnen, Innenraum mit Tuch oder Schwamm auswischen und dann mit warmem Wasser und Spülmittel reinigen.

• Nach der Reinigung Backofeninnenaumtrockenreiben.

Wechsel der Halogenleuchte im Backofen

Um Stromschlage zu vermeiden, muss man sich vor dem Wechsel der Halogenleuchte vergewissern, dass das Gerät abgeschaltet ist.

• Alle Drehschalter in der Schalterblende auf „●" / „0" drehen und die Stromzufuhr abschalten,
  Die Abdeckung der Leuchte abschrauben und waschen sowie anschließend gsorgfältig trocken wischen.
  Die Halogenleuchte mit einem Tuch oder Papier Herausnahmen. Bei Bedarf die Leuchte durch eine neue Halogenleuchte G9 ersetzen:

-Spannung 230V

-Leistung 25W

Die Halogenleuchte sorgfältig in die Fassung setzen.
Die Abdeckung der Leuchte wieder einschrauben.

Beleuchtung des Backofens

ALLGEMEINE PFLEGEHINWEISE

Die Backöfen, die mit dem Buchstaben D gekennzeichnet wurden, wurden mit leicht ausbaubaren Blechträgern ausgerüstet. Um diese zur Reinigung hersausnahmen zu konnen, an der vorderen Halterungziehen, den Blechträger kippen und aus der hinteren Halterung hersausnahmen.

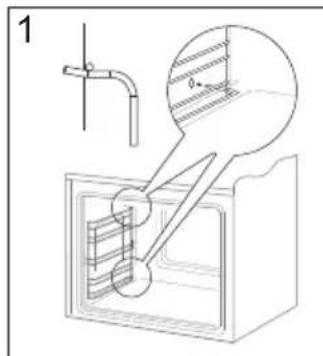

Herausnehmen der Blechträger

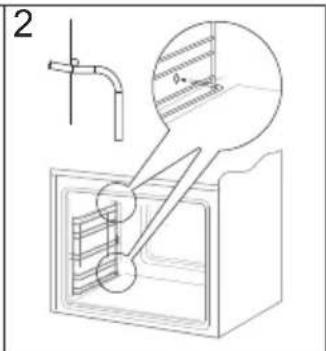

Einsetzen der Blechträger

Die mit den Buchstaben Dp gekennzeichneten Backofen verfügen über nicht rostende Auszüge, die an den Blechträgern befestigt sind. Die Auszüge sind damit Blechträgern herauszunehmen und zu waschen. Vor dem Einlagen der Bleche sind sie hersauszuziehen (wenn der Backofen heißt ist, sind die Führungsschienen hersausziehen, indem die hintere Kante der Bleche an den Stoffstangen im vorderen Bereich der Auszüge angesetzt wird) und anschließend mit dem Blech einschieben.

Achtung!

Telescopschienen nicht in der Spulmaschine reinigen

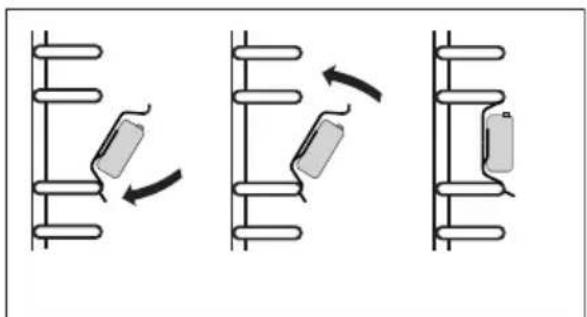

Herausnehmen der Telescopschienen

Einsetzen der Teiskopschienen

Backofentür aushängen

Zum Reinigen und für einen besseren Zugang zum Backofen-Innenraum lassst sich die Backofentür aushängen. Backofentür öffnen, die Klappbügel an den Scharnieren an beiden Seiten nach oben drücken (Abb. A). Turlicht zudrücken, anheben und nach vorne Herausziehen. Das Einsetzen der Backofentür erfolgt in umgekehrter Reihenfolge. Beim Einsetzen sicherstellen, dass die Aussparung des Scharniers richtig zu dem Haken des Scharnierhalters passt. Danach sind die beiden Klappbügel unbedingt wieder nach unten zu legen. Ist das nicht der Fall, konnen Scharniere beim Schlieben der Backofentür beschädigt werden.

Klappbügel nach oben drücken

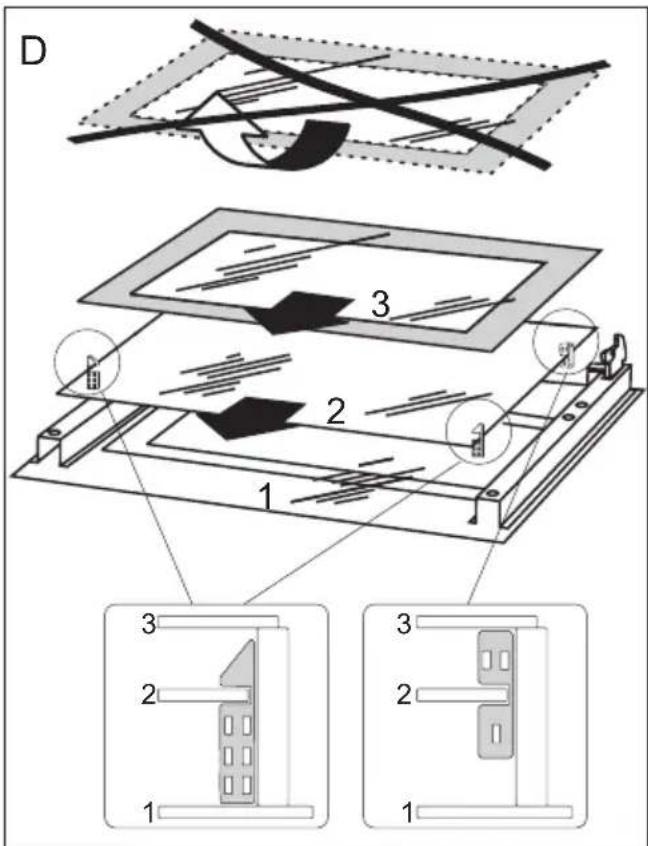

Herausnahme der inneren Scheibe

1. Die obere Türleiste herausnahmen. (Abb.B, C)

ALLGEMEINE PFLEGEHINWEISE

1. Innere Scheibe aus den Befestigungen (im unteren Bereich der Tur)nehmen. Mittlere Scheibe herausnahmen (Zeichnung D).
2. Die Scheibe mit warmem Wasser und einer kleinen Menge Reinigungsmittel abwaschen.

Zwecks erneuter Montage der Scheibe sind oben genannte Handlungen in umgekehrter Reihenfolge auszufahren. Der glatte Teil der Scheibe muss sich im oberen Teil befinden.

Hinweis! Die obere Leiste sollte nicht gleichzeitig an beiden Seiten der Türe eingedrückt werden. Zur korrekten Montage der oberen Türleiste sollte zuerst das linke Ende an die Tür gelegt und anschließend das rechte Ende eingedrückt werden, bis es „eintrastet". Anschließend die Leiste an der linken Seite eindrücken, bis sie „eintrastet".

Herausnahme der inneren Scheibe

Technische Kontrollüberprüfungen

Außer der Sauberhaltung des Herdes ist auf folgenden zu achten:

• Funktionsprüfungen für Steuerelemente und Baugruppen des Gerats durchführren. Nach Ablauf der Garantiezeit mindestens alle zwei Jahre eine technische Kontrollüberprüfung des Gerats in einer Kundendienst-Servicewerkstatt durchführren halten.
• Festgestellte Betriebsstörungen beheben.
• Eine regelmäßige Wartung der Baugruppen gemäß den Wartungsintervallen durchführten.

Achtung!

Samtliche Reparaturen und Regulierungen sind durch eine zuständige Kundendienst-Servicewerkstatt oder einen authorisierten Installateur vorzunehmen.

InademNotfall:

• Baugruppen des Gerätes ausschalten
• Stromzufuhr des Geräts abschalten
• Reparatur anmelden
• Einige keine Störungen können vom Benutzer gemäß den in der nachfolgenden Tabelle angegebenen Anweisungen selbst behoben werden: Bevor Sie sich an den Kundendienst oder an die Kundendienst-Serviceworkstatt wenden,lesen Sieitte die in der Tabelle dargestelltene Probleme durch.

PROBLEM URSACHE MASSNAHMITEN
1. Das Gerät Funktioniert nicht.	Stromausfall Sicherungen im Haus prüfen, durchgebrannte Sicherungen ersetzen
2. Auf der Zeit-Anzei- ge erscheint die Uhrzeit „0.00"	Die Stromzufahr für das Gerät wurde abgeschaltet oder es gab einen kurzzei- tigen Stromausfall. Aktuelle Uhrzeit einstellen (siehe Bedienung Zeitschalt- uhr)
3. Backofen-Beleuchtung ist ausgefallen	Glühlampe gelockert oder beschädigt Glühlampe zudrehen oder durchgebrannte Backofen- Beleuchtung auswechseln (siehe Kapitel Allgemeine Pflegehinweise)

Nennspannung 230 / 400V 50Hz

Nennleistung max.10,4 kW

Ausmaße des Geräts (HxBxT) 85 × 60 × 60 cm

Grundinformationen

Das Produkt erfüllt die Anforderungen der Normen EN 60335-1; EN 60335-2-6, die in der Europäischen Union gelten.

Die Angaben auf den Energieeffizienzkennzeichnung für elektrische Backöfen erfolgen nach der Norm EN 60350-1 /IEC 60350-1. Diese Werte werden bei Standardbelastung durch aktive Funktionen: Unterhitze und Oberhitze (konventioneller Modus) und Unterstützung der Beheziehung mit dem Ventilator ermittelt (soweit diese Funktionen verfügbar sind).

Die Ermittlung der Energieeffizienzklasse erfolgte je nach der verfügbaren Funktion gemäß der nachstehenden Priorität:

Umluft ECO (Heißenluftheizung + Ventilator)	ECO
Umluft ECO (Unterhitze + Oberhitze + Grill + Ventilator)	ECO
Konventioneller Modus ECO (Unterhitze + Oberhitze)	ECO

Bei der Ermittlung des Stromverbrauchs sind die Telescop-Führungsschienen auszubauen (soweit diese im Produkt verfügbar sind).

Übereinstimmungserklärung des Herstellers

Hiermit erklart der Hersteller, dass das Gerät grundsätzlich den folgenden EU Richtlinien entspricht:

Niederspannungsrichtlinie 2014/35/EC,
Elektromagnetische Verträglichkeit 2014/30/EC,
ErP Richtlinie 2009/125/EC,

Dem Gerät wurde deshalb das (C) Zeichen zugewiesen und es erhielt die Konformitätserklärung vorgesehen für die Marktaufsichtsbehörde.

Beim Grillen wird das Gericht mit tels der InfrarotstrahlenvomerhitztenGrillheizelement zubereitet.

Media-Saturn-Straße 1

85053 Ingolstadt

Germany

www.imtron.eu
