Produkttyp	Elektronische Hängewaage (Kranwaage)
Marke und Modell	Kern HFM 10T1
Wägebereich (max)	10 000 kg
Ablesbarkeit (d)	1 kg
Tarabereich (durch Subtraktion)	10 000 kg
Wiederholbarkeit	5 kg
Linearität	±10 kg
Stabilisierungszeit	2 s
Genauigkeit	0,2 % des Maximalwerts
Maßeinheit	kg
Abmessungen Gehäuse (L x B x H)	300 x 190 x 230 mm
Gesamtabmessungen (Höhe mit Haken)	840 mm
Nettogewicht	35 kg
Netzversorgung	220-240 V AC 50 Hz
Sekundärnetzteil	9 V, 800 mA
Integrierter Akku	6 V, 10 Ah (Betriebsdauer bis zu 60 h mit Hintergrundbeleuchtung, Ladezeit 14 h)
Fernbedienung	Funkfrequenz, Reichweite ca. 20 m, Batterie 12 V (Typ 23A)
Anzeige	Digital, Ziffernhöhe 30 mm, Hintergrundbeleuchtung
Gehäusematerial	Lackiertes Metall
Material Haken und Öse	Vernickelter Stahl
Zulässige Umgebungstemperatur	0 bis +40 °C
Relative Luftfeuchtigkeit	0% bis 80% nicht kondensierend
Hauptfunktionen	Nullstellung, Tara, Haltefunktion (Hold), Ablesbarkeit ändern, Standby-Modus, Menüeinstellungen
Wartung und Reinigung	Reinigung mit weichem Tuch und mildem Glasreiniger. Regelmäßige Wartung erforderlich (Sichtprüfung, Maße, Verschleißteile) alle 3 Monate.
Sicherheit	Sicherheitslasche gegen Herunterfallen, Not-Aus, Überlastmeldung "-ol-", Verbot der Nutzung unter hängender Last
Ersatzteile und Reparierbarkeit	Original-Ersatzteile erforderlich. Reparaturen nur durch Fachpersonal. Dokumentation obligatorisch.
Allgemeine Informationen	Bedienungsanleitung mit Logbuch. Empfohlenes Justiergewicht: 10 t (M1). Garantie bei Nichtbeachtung der Anweisungen ungültig.

Häufig gestellte Fragen - HFM 10T1 Kern

Wie schalte ich die Waage HFM 10T1 ein?

Drücken Sie die Taste ON/OFF auf dem Tastenfeld der Waage. Die Anzeige leuchtet auf und ein automatischer Selbsttest wird durchgeführt. Der Selbsttest ist abgeschlossen, wenn 0 kg auf dem Bildschirm erscheint. Das Einschalten ist nur über das Tastenfeld der Waage möglich, nicht über die Fernbedienung.

Wie führe ich eine Tara durch?

Hängen Sie die Vorlast (z. B. einen Behälter) an den Haken und drücken Sie dann die Taste ZERO. Die Anzeige zeigt 0 kg und die Anzeige △ leuchtet auf. Das Gewicht des Behälters wird intern gespeichert. Sie können nun das Wägegut hinzufügen: Das Nettogewicht wird angezeigt. Um die Tara zu löschen, entladen Sie die Waage und drücken Sie erneut ZERO.

Was tun, wenn die Anzeige '-ol-' anzeigt?

Die Meldung '-ol-' bedeutet, dass die maximale Last (10.000 kg) überschritten wurde. Reduzieren Sie sofort die Last und überprüfen Sie, ob die Waage beschädigt wurde. Verwenden Sie die Waage nicht, bis das Problem behoben ist.

Wie verwende ich die Haltefunktion (Hold)?

Drücken Sie die Taste HOLD, um den aktuellen Gewichtswert einzufrieren. Die Anzeige HOLD leuchtet auf und der Wert bleibt auch nach dem Entfernen der Last angezeigt. Um den gehaltenen Wert zu löschen, drücken Sie erneut HOLD; die Anzeige erlischt.

Wie ändere ich die Ablesbarkeit (d)?

Drücken Sie die Taste d= 1/2/5 kg, um zwischen den verfügbaren Teilungen umzuschalten. Für die HFM 10T1 sind die möglichen Werte 1 kg, 2 kg und 5 kg. Die Ablesbarkeit kann auch im Menü geändert werden (Funktion F0 di).

Wie lange hält der Akku und wie lade ich ihn?

Der integrierte Akku bietet eine Betriebsdauer von ca. 60 Stunden bei eingeschalteter Hintergrundbeleuchtung. Die Ladezeit beträgt ca. 14 Stunden. Zum Laden schließen Sie das mitgelieferte Netzteil an. Während des Ladevorgangs zeigt die LED über dem Akkusymbol den Status an: rot (niedrige Spannung), gelb (fast leer), grün (vollständig geladen). Verwenden Sie die Waage nicht während des Ladevorgangs.

Wie hänge ich die Waage an den Kran?

Stellen Sie sicher, dass der Kran mit einer Sicherheitslasche (Fallschutzvorrichtung) ausgestattet ist. Hängen Sie die obere Öse der Waage in den unteren Haken des Krans ein und schließen Sie dann die Sicherheitslasche. Die Öse muss richtig auf dem Seilauge aufliegen. Überprüfen Sie vor jedem Gebrauch die ordnungsgemäße Funktion der Lasche.

Welche regelmäßigen Wartungsprüfungen sind erforderlich?

Die Wartung darf nur von Fachpersonal durchgeführt werden. Alle 3 Monate überprüfen: alle Maße (gemäß Schema), Verschleiß von Haken und Schäkel, Funktion des Drehgelenks und der Sicherheitslasche. Alle 12 Monate ist eine gründliche Prüfung aller lasttragenden Komponenten erforderlich. Die Ergebnisse sind in den bereitgestellten Checklisten zu dokumentieren.

Was tun, wenn die Fernbedienung nicht funktioniert?

Überprüfen Sie, ob die rote LED leuchtet, wenn Sie eine Taste drücken. Wenn nicht, ersetzen Sie die Batterie (Typ 23A, 12 V). Stellen Sie auch sicher, dass der Abstand zwischen Waage und Fernbedienung 20 m nicht überschreitet und kein Hindernis den Empfang blockiert. Wenn das Problem weiterhin besteht, wenden Sie sich an den Hersteller.

Wie führe ich eine Justierung (Kalibrierung) durch?

Schalten Sie die Waage aus, dann wieder ein, während Sie während des Selbsttests die Tasten ZERO und d= 1/2/5 kg gedrückt halten. Geben Sie das Passwort ein (Standard 0000). Navigieren Sie zur Funktion F9 CL. Entladen Sie die Waage, bestätigen Sie, hängen Sie dann das empfohlene Justiergewicht (10 t, Klasse M1) ein und bestätigen Sie. Die Waage führt die Justierung durch und kehrt in den Wägemodus zurück. Verwenden Sie nur geeignete Justiergewichte.

BEDIENUNGSANLEITUNG HFM 10T1 Kern

Regelmäßige Wartung und Instandhaltung

Logbook

Weitere Sprachversionen finden Sie online unter www.kern-sohn.com/manuals

Betriebsanleitung / Logbuch

Elektronische Kranwaage

Inhalt

1. Technische Daten ____ 4
   1.1 Abmessungen 5
   1.2 Typenschild 6
   1.3 Konformitätserklärung 7
2. Allgemeine Sicherheits hinweise ____9
3. Die Kranwaage auf einen Blick ____ 13
   3.1 Übersicht 13
   3.2 Anzeige 14
   3.3 Tastatur 14
   3.4 Numerische Eingabe 15
   3.5 Funk-Fernbedienung 15
   3.6 Aufkleber 16
4. Inbetriebnahme ____ 17
   4.1 Auspacken 17
   4.2 Original-Abmessungen 17
   4.3 Akkubetrieb 18
   4.4 Standby-Modus 19

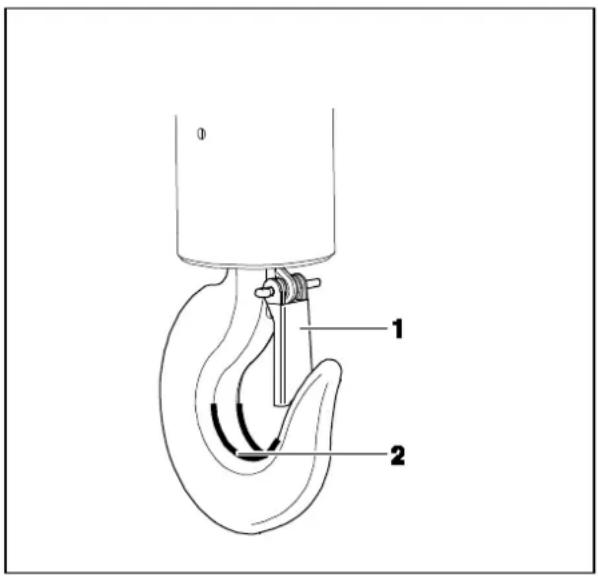

   4.5 Waage aufhängen 20
5. Bedienung ____21
   5.1 Sicherheitshinweise 21

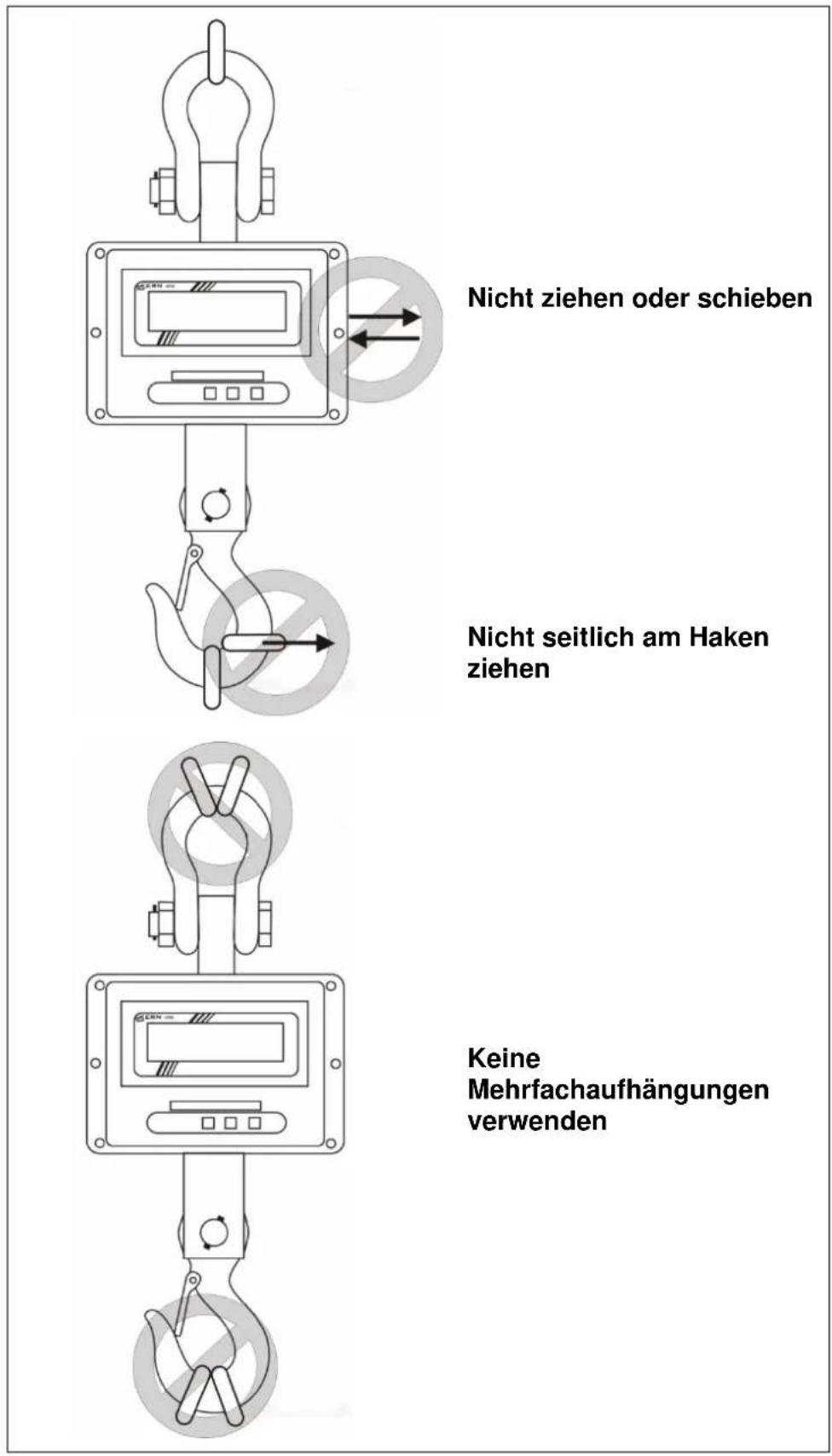

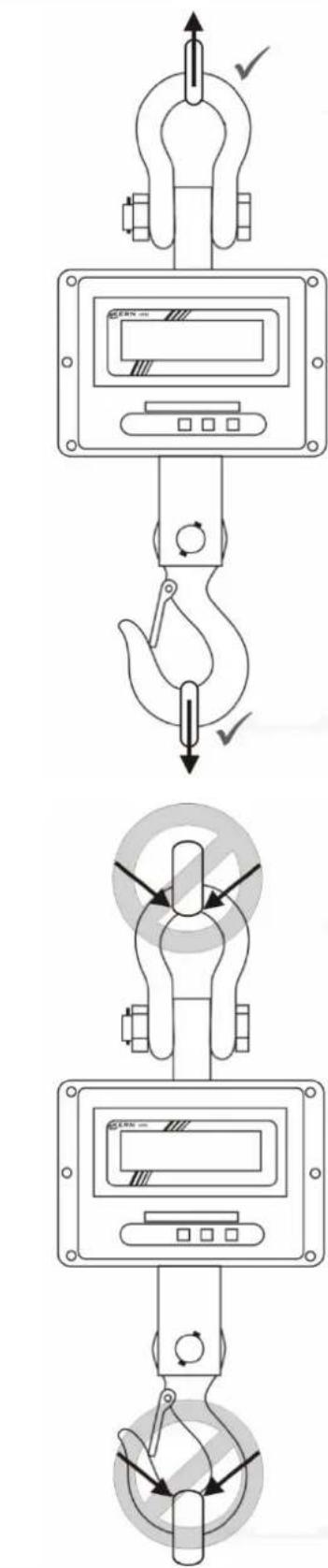

   5.2 Kranwaage beladen 22
   5.3 Ein-/Ausschalten 25
   5.4 Waage nullstellen 25
   5.5 Tarieren 26
   5.6 Wägen 26
   5.7 Gewichtswert halten (einfrieren) 26
6. Menü ____ 27
7. Justierung ____29

8. Fehlermeldungen ____ 30

9. Wartung, Reparatur, Reinigung und Entsorgung ____ 31
   9.1 Reinigung und Entsorgung 31
   9.2 Regelmäßige Wartung und Instandhaltung 33
   9.3 Checkliste „Regelmäßige Wartung“ 35
   9.4 Wartungstabelle 36
   9.5 Zeichnungen Haken, Schäkel und Kranwaage 37
   9.6 Überprüfungsintervalle 38

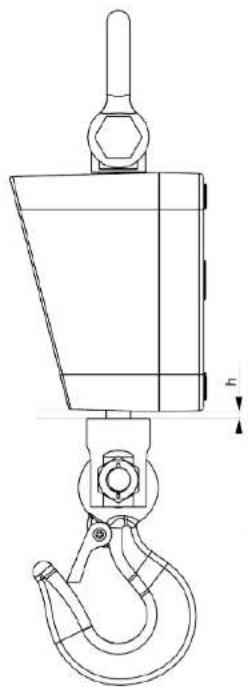

   9.7 Zeichnung mit Maß „h“ 39

10. Anhang ____40
    10.1 Checkliste „Erweiterte Wartung“ (Generalüberprüfung) ____ 40
    10.2 Liste „Ersatzteile und Reparaturen“ 41
11. Kleine Pannenhilfe ____ 43

1. Technische Daten

KERN	HFM 1T0.1	HFM 3T0.5	HFM 5T0.5	HFM 10T1
Ablesbarkeit (d)	0.1 kg	0.5 kg	0.5 kg	1 kg
Wägebereich (Max)	1 000 kg	3 000 kg	5 000 kg	10 000 kg
Tarierbereich (subtraktiv)	1 000 kg	3 000 kg	5 000 kg	10 000 kg
Reproduzierbarkeit	500 g	1 kg	2.5 kg	5 kg
Linearität	±1 kg	±2 kg	±5 kg	±10 kg
EmpfohlenesJustiergewicht, nichtbeigegeben (Klasse)	1 t (M1)	3 t (M1)	5 t (M1)	10 t (M1)
Einschwingzeit	2 s
Präzision	0.2 % von Max.
Anwärmzeit	30 min
Einheit	kg
ZulässigeUmgebungstemperatur	0...+40 °C
Relative Feuchtigkeit	0 bis 80 %, nicht kondensierend
Eingangsspannung	220V - 240V AC 50 Hz
Netzteil Sekundärspannung	9V, 800 mA
Akku(serienmäßig)	6 V, 10 AhBetriebsdauer, Hinterleuchtung an 50 hLadezeit 14 h
Anzeige	Ziffernhöhe 30 mm
Gehäusegröße B x T x H,(mm)	270 x 175 x 200		300 x 190 x 230
Material Gehäuse	Metall, lackiert
Material Haken und Öse	Stahl vernickelt
Nettogewicht (kg)	16	18	23	35
Fernbedienung(serienmäßig)	Batterie Size 23A (1 x 12V)B x T x H 48 x 16 x 95 mm

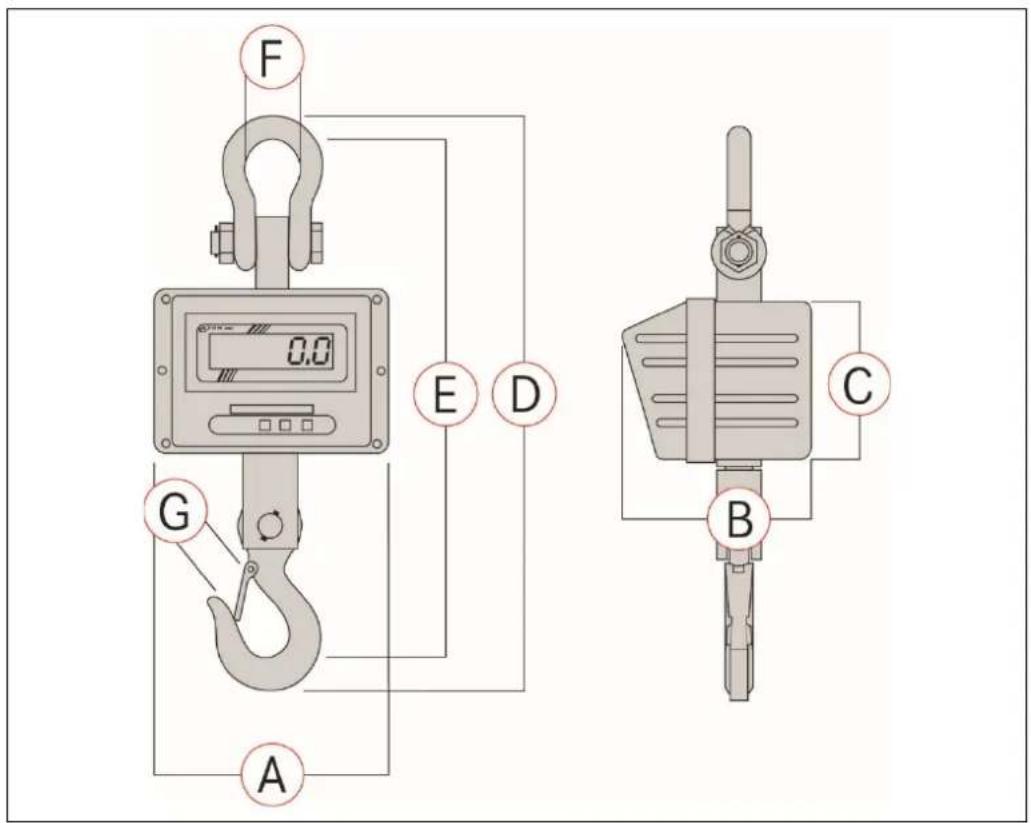

1.1 Abmessungen

	A B	C D E	F G
	mm	mm	mm	mm	mm	mm	mm
HFM 1T0.1	270	175	200	610	540	68	40
HFM 3T0.5	270	175	200	610	540	74	40
HFM 5T0.5	300	190	230	730	650	74	55
HFM 10T1	300	190	230	840	750	92	60

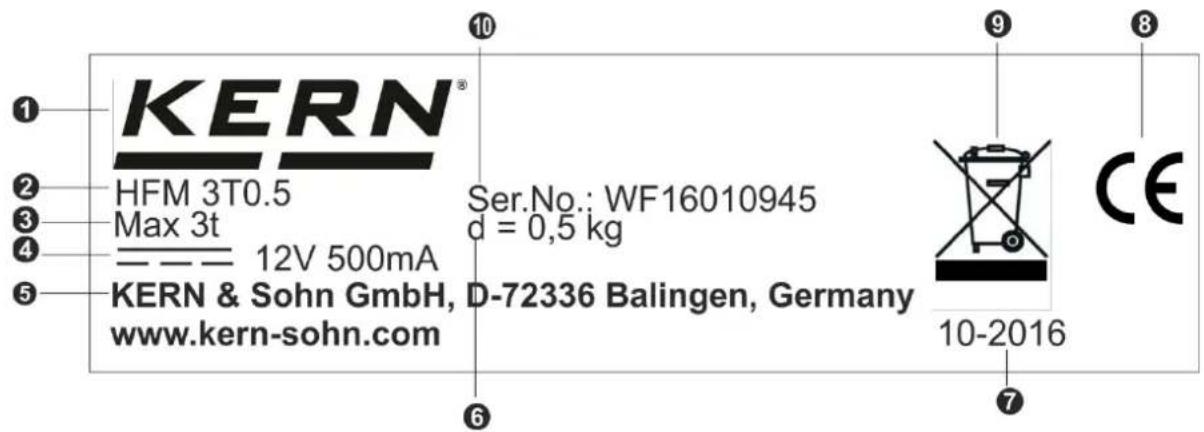

1.2 Typenschild

1	KERN Logo
2	Modellbezeichnung
3	Wägebereich [Max]
4	Daten zur Stromversorgung
5	Firmenanschrift
6	Ablesbarkeit [d]
7	Herstellungsdatum
8	CE Zeichen
9	Entsorgungszeichen
0	Seriennummer

1.3 Konformitätserklärung

KERN & Sohn GmbH

Ziegelei 1

72336 Balingen-Frommern

Germany

www.kern-sohn.com

+0049-[0]7433-9933-0
FAX +0049-[0]7433-9933-149
[e-mail]

EU-Konformitätserklärung | EU Declaration of Conformity

DE Wir erklären hiermit unter alleiniger Verantwortung, dass das Produkt, auf das sich diese Erklärung bezieht, mit den nachstehenden Richtlinien übereinstimmt. Das Produkt erfüllt die einschlägigen Harmonisierungsrechtsvorschriften der Union.

Ort der Ausstellung: 72336 Balingen,

Albert Sauter KERN & Sohn GmbH

Signatur:

Signature:

Geschäftsführer

Managing director

Weitere Sprachen finden Sie online unter:

www.kern-sohn.com/ce

2. Allgemeine Sicherheitshinweise

Pflichten des Betreibers

Die nationalen Unfallverhütungsvorschriften sowie die Arbeits-, Betriebs- und Sicherheitsvorschriften des Betreibers beachten.

■ Alle Sicherheitsvorschriften des Kranherstellers beachten.
- Die Waage darf nur für den vorgesehenen Verwendungszweck benutzt werden. Jede Art von Verwendung, die nicht in dieser Betriebsanleitung beschrieben ist, wird als unsachgemäße Verwendung betrachtet. Für Sach- und Personenschäden, die aus einer solchen, unsachgemäßen Verwendung resultieren, ist allein der Besitzer verantwortlich, auf keinen Fall Fa. KERN & Sohn.
Fa. KERN & Sohn kann nicht haftbar gemacht werden, wenn die Kranwaage verändert oder unsachgemäß verwendet wird und wenn daraus Schäden entstehen.
- Kranwaage, Kran und Lastaufnahmemittel regelmäßig warten und Instand halten (siehe Kap. 9).
- Prüfungsergebnis protokollieren und im Logbuch aufbewahren.

Organisatorische Maßnahmen

• Nur geschulte und unterwiesene Personen mit der Bedienung beauftragen.
• Sicherstellen, dass die Betriebsanleitung am Einsatzort der Kranwaage jederzeit greifbar ist.
• Montage, Inbetriebnahme und Wartung nur durch geschultes Fachpersonal ausführen lassen.
  ■ Nur Original-Ersatzteile verwenden.
• Alle Reparaturen müssen von geschultem Fachpersonal durchgeführt werden. Reparaturen und Ersatzteile sind zu dokumentieren. (siehe Liste „Ersatzteile und Reparaturen sicherheitsrelevanter Teile“).
• Alle Wartungen müssen dokumentiert werden (siehe Checkliste „Regelmäßige Wartung“ Kap. 9.3).
• Lasttragende Bauteile dürfen nur als komplettes Ersatzteil-Set getauscht werden. Die Abmessungen der neuen Bauteile müssen notiert werden (siehe Checkliste „Regelmäßige Wartung“ Kap. 9.3).

Umgebungsbedingungen

• Kranwaage niemals in explosionsgefährdeten Räumen betreiben. Die Serienausführung ist nicht Ex-geschützt.

• Kranwaage nur unter wie in vorliegender Betriebsanleitung, (speziell Kap. 1 „Techn. Daten“) beschriebenen Umgebungsbedingungen einsetzen.

• Setzen Sie die Kranwaage keiner starken Feuchtigkeit aus. Eine nicht erlaubte Betauung (Kondensation von Luftfeuchtigkeit am Gerät) kann auftreten, wenn ein kaltes Gerät in eine wesentlich wärmere Umgebung gebracht wird. Akklimatisieren Sie in diesem Fall das vom Netz getrennte Gerät ca. 2 Stunden bei Raumtemperatur.

• Kranwaage nicht in korrosionsgefährdeter Umgebung verwenden.
• Kranwaage vor hoher Luftfeuchtigkeit, Dämpfen, Flüssigkeiten und Staub schützen.
• Extreme Wärme sowie Temperaturschwankungen z.B. durch direkte Sonneneinstrahlung vermeiden
• Beim Auftreten von elektromagnetischen Feldern (z. B. durch Mobiltelefone oder Funkgeräte), bei statischen Aufladungen sowie bei instabiler Stromversorgung sind große Anzeigeabweichungen (falsche Wägeergebnisse) möglich. Der Standort muss dann gewechselt oder die Störquelle beseitigt werden.

Bestimmungsgemäße Verwendung

Die von Ihnen erworbene Waage dient zum Bestimmen des Wägewertes von Wägegut. Sie ist zur Verwendung als „nichtselbsttätige Waage“ vorgesehen, d.h. das Wägegut wird ausschließlich vertikal, manuell, vorsichtig und „ruckfrei“ an den Kranhaken angehängt. Nach Erreichen eines stabilen Wägewertes kann der Wägewert abgelesen werden.

• Kranwaage ausschließlich zum Heben und Wiegen von frei beweglichen Lasten einsetzen.

• Verletzungsgefahr bei nicht-bestimmungsgemäßer Verwendung. Nicht erlaubt sind z. B.:

• Überschreiten der zulässigen Nennlast von Kran, Kranwaage oder jeder Art von Lastanschlagmitteln,

• Befördern von Personen,
• Schrägziehen von Lasten,
• Losreißen, Ziehen oder Schleppen von Lasten.

- Änderungen oder Umbauten an der Kranwaage oder am Kran sind nicht erlaubt.

Bestimmungsgemäße Verwendung drehbarer Lasthaken

• Der drehbare Lasthaken ist für ein einfaches und komfortables Einhängen des Wägeguts vorgesehen.
• Die Drehfunktion des Lasthaken ist unter Last außer Funktion. Die Last an der Kranwaage darf keiner Drehbewegung unterzogen sein. Jegliche Drehbewegung muss durch einen drehbaren Kranhaken erfolgen. Eine belastete Kranwaage darf grundsätzlich nicht gedreht werden. (Statische Auf- und Abnahme einer Last)

Sachwidrige Verwendung

Waage nicht für dynamische Verwiegungen verwenden. Werden kleine Mengen vom Wägegut entnommen oder zugeführt, so können durch die in der Waage vorhandene „Stabilitätskompensation“ falsche Wägeergebnisse angezeigt werden! (Beispiel: Langsames herausfliesen von Flüssigkeiten aus einem an der Waage hängendem Behälter.) Keine Dauerlast anhängen. Diese kann das Messwerk, sowie sicherheitsrelevante Teile beschädigen.

Die Waage darf nur gemäß den beschriebenen Vorgaben eingesetzt werden. Abweichende Einsatzbereiche/Anwendungsgebiete sind von KERN schriftlich freizugeben.

Gewährleistung

Gewährleistung erlischt bei

• Nichtbeachten unserer Vorgaben in der Betriebsanleitung
  ■ Verwendung außerhalb der beschriebenen Anwendungen
  ■ Veränderung oder öffnen des Gerätes
  ■ Mechanische Beschädigung, und Beschädigung durch Medien, Flüssigkeiten
• Natürlichem Verschleiß und Abnützung
• Nicht sachgemäße Aufstellung oder elektrische Installation
  ■ Überlastung des Messwerkes

Sicherheitsbewusstes Arbeiten

• Nicht unter schwebenden Lasten aufhalten.
• Den Kran nur so positionieren, dass die Last senkrecht angehoben wird.
• Beim Arbeiten mit Kran und Kranwaage persönliche Schutzausrüstung tragen (Helm, Sicherheitsschuhe usw.).

Prüfmittelüberwachung

Im Rahmen der Qualitätssicherung müssen die messtechnischen Eigenschaften der Waage und eines eventuell vorhandenen Prüfgewichtes in regelmäßigen Abständen überprüft werden. Der verantwortliche Benutzer hat hierfür ein geeignetes Intervall sowie die Art und den Umfang dieser Prüfung zu definieren. Informationen bezüglich der Prüfmittelüberwachung von Waagen sowie die hierfür notwendigen Prüfgewichte sind auf der KERN-Homepage (www.kern-sohn.com) verfügbar. In seinem akkreditiertem DKD-Kalibrierlaboratorium können bei KERN schnell und kostengünstig Prüfgewichte und Waagen kalibriert werden (Rückführung auf das nationale Normal).

Kontrolle bei Übernahme

Überprüfen Sie bitte die Verpackung sofort beim Eingang sowie das Gerät beim Auspacken auf eventuell sichtbare äußere Beschädigungen.

Erstinbetriebnahme

Um bei elektronischen Waagen genaue Wägeergebnisse zu erhalten, muss die Waage ihre Betriebstemperatur ( siehe Anwärmzeit Kap. 1 ) erreicht haben.

Die Waage muss für diese Anwärmzeit an die Stromversorgung (Netzanschluss, Akku oder Batterie) angeschlossen sein.

Die Genauigkeit der Waage ist abhängig von der örtlichen Fallbeschleunigung.

Unbedingt die Hinweise im Kapitel Justierung beachten.

Überprüfung der Original-Abmessungen, s. Kap. 4.2

Außerbetriebnahme und Lagerung

• Kranwaage vom Kran abnehmen und alle Lastanschlagmittel von der Kranwaage abnehmen.
  ■ Kranwaage nicht im Freien lagern

3. Die Kranwaage auf einen Blick

Die Kranwaage ist eine vielseitige und kostengünstige Lösung für Überkopf-Wägeapplikationen, z. Bsp. Recycling, Metallverarbeitung, Maschinenbau, Transport und Logistik. Mit der Funk-Fernbedienung wird die Bedienung noch komfortabler.

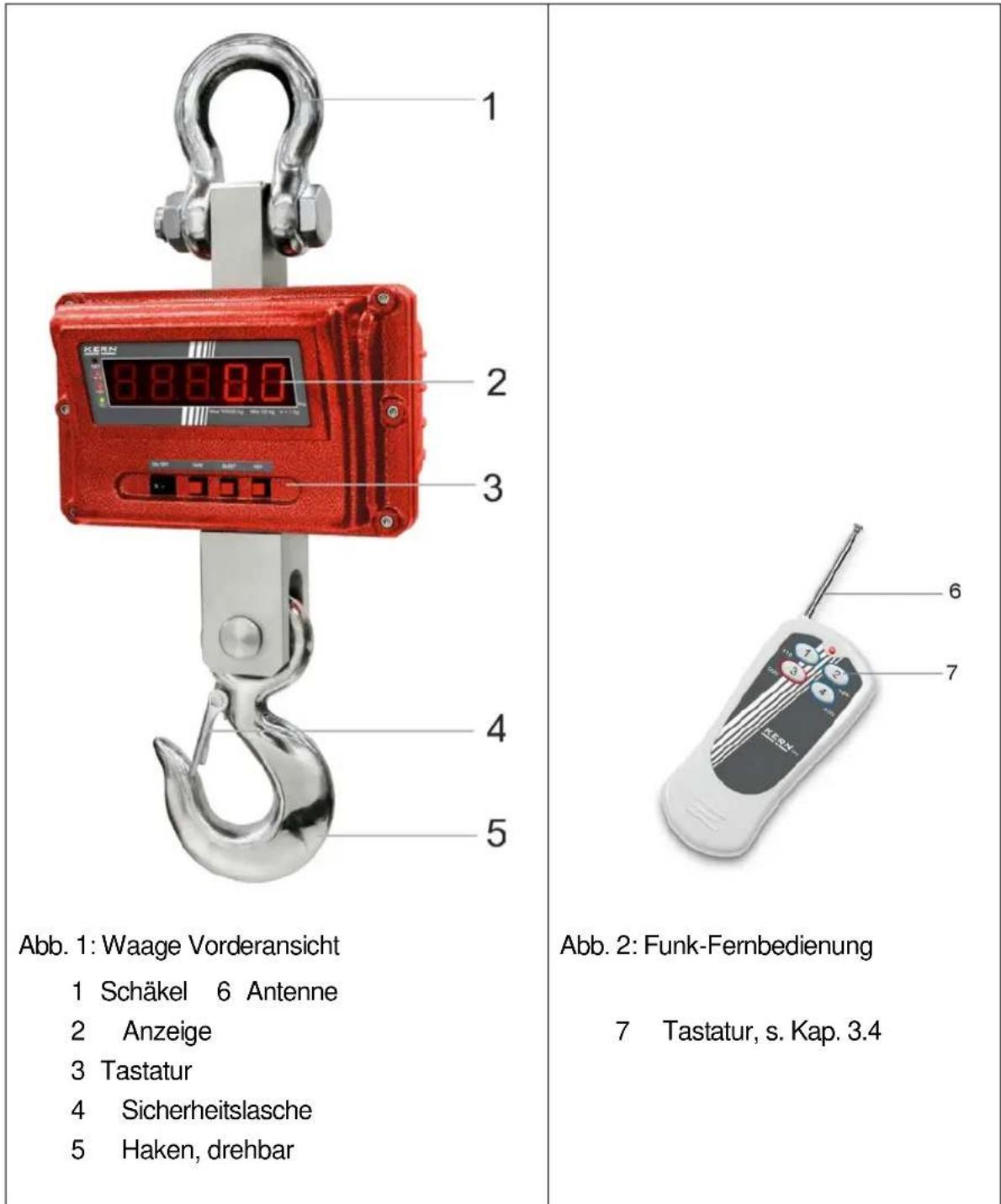

3.1 Übersicht

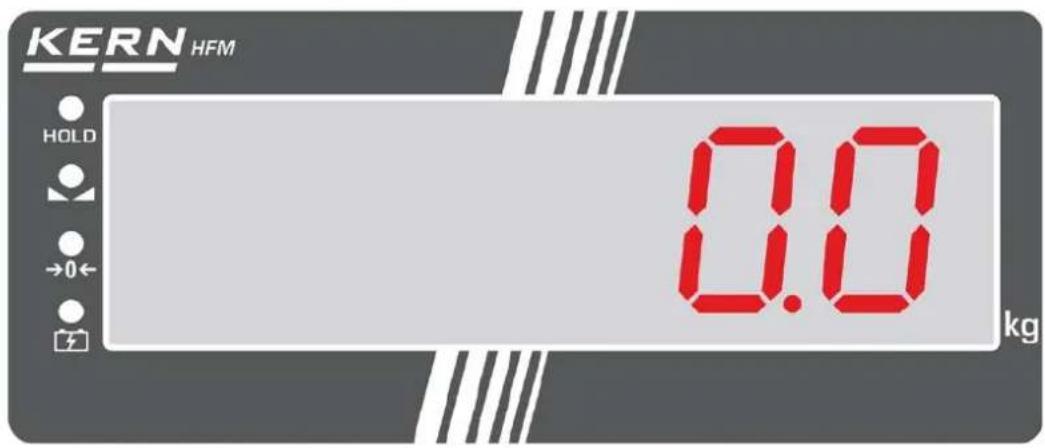

3.2 Anzeige

LED Die	LED leuchtet, wenn
HOLD	die Data-Hold Funktion aktiv ist
	die Gewichtsanzeige stabil ist
a	das Gewicht im Bereich um den Nullpunkt liegt
	wenn der Akku geladen wird

3.3 Tastatur

Taste	Funktionsbeschreibung
ON/OFF	Waage ein- oder ausschalten
d=1/2/5 kg	Ablesbarkeit ändernHFM 1T0.1: 100g⇒200g ⇒500gHFM 3T0.5: 500g ⇒ 1 kg ⇒2 kgHFM 5T0.5: 500g ⇒ 1 kg ⇒2 kgHFM 10T1: 1 kg ⇒ 2 kg ⇒5 kgIm Menü vorwärts blättern
HOLD	Gewichtswert halten (einfrieren)Menü verlassen
→0←	TarierenNullstellenEingabe bestätigen

3.4 Numerische Eingabe

Taste Funktion
d=1/2/5 kg	Blinkende Ziffer erhöhen
HOLD Ziffernanwahl
→0←	Eingabe abschließen

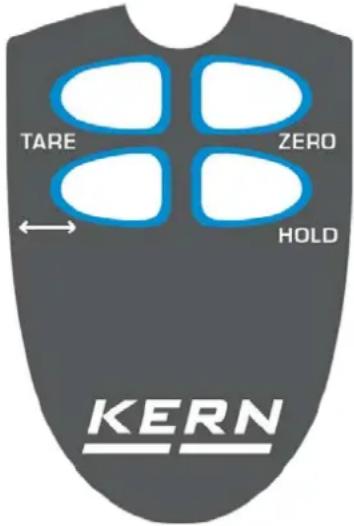

3.5 Funk-Fernbedienung

Mit der Funk-Fernbedienung kann die Waage wie mit der Tastatur bedient werden. Alle Funktionen (ausgenommen ON/OFF) sind anwählbar.

Die rote LED muss bei jedem Tastendruck aufleuchten. Wenn sie nicht aufleuchtet, müssen die Batterien der Fernbedienung ausgetauscht werden.

Reichweite auf freier Fläche (unbebaut) ca. 20 m.

	TARE	Tarieren
	ZERO	Nullstellen
	←→	Ablesbarkeit ändern
	HOLD	Gewichtswert halten (einfrieren)

3.6 Aufkleber

⇒ Nicht unter hängenden Lasten stehen oder gehen.
→ Nicht im Baustellenbereich verwenden.
⇒ Hängende Last immer beobachten.

(Beispiel)

→ Nennlast von Kranwaage nicht überschreiten.

Das Produkt entspricht den Anforderungen des deutschen Geräte- und Produktsicherheitsgesetzes.

4. Inbetriebnahme

Achtung: Unbedingt Kap. 2 „Allgemeine Sicherheitshinweise“ beachten!

4.1 Auspacken

SICHERHEITSHINWEIS zum Schutz vor Bruch	Ausgelieferte und ausgepackte Kranwaagen werden nicht zurückgenommen.
	Die Kranwaage ist von KERN versiegelt.⇒ Schäkel und Haken sind mittels Klebeband versiegelt.⇒ Die Entnahme aus der Verpackung ist ebenfalls durch ein Klebeband versiegelt.Die Verletzung eines Siegels verpflichtet zum Kauf.Abb.: Siegel
	Wir danken für Ihr Verständnis.Ihr KERN Qualitätssicherungs-Team
Gefahr für den Rücken!	Die Kranwaage ist kompakt und relativ schwer.⇒ Waage nur mit Hilfe einer weiteren Person aus der Verpackung entnehmen.⇒ Hebevorrichtung benutzen, wie z. B. Kran oder Gabelstapler.⇒ Waage sichern, damit sie nicht herunterfallen kann, wenn sie angehoben wird.

Für Rücktransport ist nur die Originalverpackung zu verwenden.

⇒ Sicherstellen, dass alle Teile vollständig vorhanden sind.

• Kranwaage
• Netzadapter
• Fernbedienung
  • Betriebsanleitung (Logbuch)

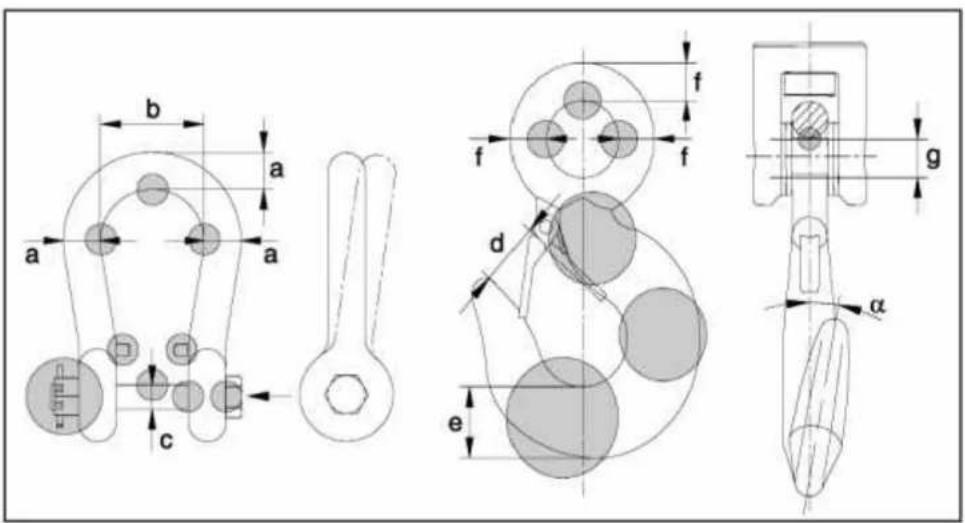

4.2 Original-Abmessungen

- Abmessungen vor dem ersten Gebrauch ermitteln und in der Checkliste dokumentieren.

Dazu Abmessungen gemäß Zeichnungen in Kap. 9.5 in die Checkliste „Regelmäßige Wartung“ eintragen. Hierzu geeignete Prüfmittel verwenden.

4.3 Akkubetrieb

ACHTUNG

⇒ Akku und Ladegerät sind aufeinander abgestimmt. Nur den mitgelieferten Netzadapter benutzen.
→ Kranwaage während des Ladevorgangs nicht benutzen.
Der Akku kann nur durch denselben oder durch einen von Hersteller empfohlen Typ ersetzt werden.
Der Akku ist nicht gegen alle Umwelteinflüsse geschützt. Falls der Akku bestimmten Umgebungseinflüssen ausgesetzt ist, kann der Akku in Brand geraten oder explodieren. Personen können schwer verletzt werden oder Sachschaden kann entstehen.
⇒ Akku vor Feuer und Hitze schützen.
⇒ Akku nicht in Kontakt mit Flüssigkeiten, Chemikalien oder Salzen bringen.
→ Akku nicht hohem Druck oder Mikrowellen aussetzen.
⇒ Akkus und Ladegerät dürfen in keinem Fall modifiziert oder manipuliert werden.
⇒ Keinen defekten, beschädigten oder deformierten Akku verwenden.
⇒ Elektrische Kontakte des Akkus nicht mit metallischen Gegenständen verbinden und kurzschließen.
Aus einem beschädigten Akku kann Flüssigkeit austreten. Falls die Flüssigkeit mit der Haut oder den Augen in Kontakt kommt, können Haut und Augen gereizt werden.
⇒ Achten Sie beim Einlegen bzw. Austauschen der Akkus auf die korrekte Polarität (siehe Angaben im Akkufach)
Der Akkubetrieb wird bei Anschluss des Netzadapters übersteuert. Beim Wägen mit Netzbetrieb > 48 Std. müssen die Akkus entfernt werden! (Überhitzungsgefahr).
⇒ Sollte der Akku Gerüche entwickeln, heiß werden, sich verfärben oder verformen ist dieser unverzüglich von der Stromversorgung und möglichst von der Waage zu trennen.

Akku laden:

Der Akku sollte vor der ersten Benutzung mindestens 24 Stunden über das Netzkabel geladen werden. Die Betriebsdauer des Akkus beträgt ca. 50 Stunden. Ist die Kapazität des Akkus bald erschöpft beginnt die Anzeige zu flackern. Erscheint „bat lo“, ist die Waage ist noch ca. 30 Minuten betriebsbereit, danach schaltet sie sich automatisch ab. Stecken Sie baldmöglichst das Netzkabel ein, um den Akku zu laden.

Die LED Anzeige über informiert Sie während des Ladens über den Ladezustand des Akkus.

rot: Spannung unter das vorgeschriebene Minimum abgefallen.

grün: Akku ist vollständig geladen

gelb: Kapazität des Akkus fast erschöpft

Wenn die Kranwaage längere Zeit nicht in Gebrauch ist, Akku entfernen.

4.4 Standby-Modus

Die Kranwaage wechselt in den Standby-Modus, wenn die Tastatur nicht betätigt wird und wenn 5 Minuten (Werkseinstellung) lang keine Gewichtsveränderung gemessen wurde. Nur ein Segment leuchtet noch. Um den Standby -Modus zu beenden, eine beliebige Taste auf der Tastatur oder der Fernbedienung drücken. Abschaltzeit wählbar nach 0, 5, 10, 20, 30 Minuten, s. Kap. 6 „F6 sl„.

4.5 Waage aufhängen

Der Kran benötigt eine Sicherheitslasche (1) damit die Kranwaage ohne Last nicht herunterfallen kann.

Wenn die Sicherheitslasche fehlt oder beschädigt ist, bitte den Kranhersteller kontaktieren um einen Haken mit dieser Sicherheitsausstattung zu erhalten.

Die Kranwaage darf nur mit einem Kran mit „Drehgelenk“ verwendet werden.

⇒ Die Kranwaage an den unteren Haken eines Krans einhängen und die Sicherheitslasche schließen.
Die obere Öse der Kranwaage muss im Sattel (2) aufliegen.

5. Bedienung

5.1 Sicherheitshinweise

	Verletzungsgefahr durch herabfallende Lasten!
	⇒ Immer mit großer Sorgfalt arbeiten, entsprechend den allgemeinen Regeln für die Bedienung eines Krans.⇒ Alle Teile (Haken, Öse, Ringe, Seile Schlingen, Kabel, Ketten usw.) auf übermäßige Abnutzung oder Schäden überprüfen⇒ Sind an der Sicherheitslasche des Haken Mängel ersichtlich oder fehlt sie sogar, darf die Waage nicht benutzt werden⇒ Arbeiten Sie nur mit angepasster Geschwindigkeit⇒ Schwingungen und horizontale Kräfte unbedingt vermeiden. Stöße, Verwindungen (Torsion) und Pendeln (z.B. durch schräges Anhängen) jeglicher Art verhindern.⇒ Kranwaage nicht zum Transport von Lasten verwenden.
	⇒ Nicht unter hängenden Lasten stehen oder gehen.
	⇒ Nicht im Baustellenbereich verwenden.
	⇒ Hängende Last immer beobachten.
(Beispiel)	⇒ Nicht die Nennlast von Kran, Kranwaage oder jeder Art von Lastanschlagmittel an der Kranwaage überschreiten.⇒ Beim Verwiegen von gefährlichen Gütern (z.B. Schmelzmassen, radioaktivem Material) sind die Vorschriften für den Umgang von Gefahrengut zu beachten!

5.2 Kranwaage beladen

Für gute Wägeergebnisse folgendes beachten, Abbildungen siehe nächste Seite:

⇒ Nur Lastanschlagmittel verwenden, die eine Ein-Punkt-Aufnahme gewährleisten und an denen die Waage frei hängen kann.
⇒ Keine zu großen Lastanschlagmittel verwenden, die keine Ein-Punkt-Aufhängung gewährleisten.
→ Keine Mehrfach-Aufhängungen verwenden.
Nicht an der Last oder an der beladenen Waage ziehen oder schieben.
⇒ Nicht waagerecht am Haken ziehen.

Waage beladen

1. Den Haken der Kranwaage über der Last positionieren.
2. Die Kranwaage so weit herunterfahren, bis die Last an den Haken der Waage angehängt werden kann. Geschwindigkeit reduzieren, wenn die entsprechende Höhe erreicht wird.
3. Last an den Haken anhängen. Sicherstellen, dass die Sicherheitslasche geschlossen ist. Wenn die Last mit Schlingen befestigt wird, sicherstellen, dass die Schlingen vollständig im Sattel des Waagenhakens aufliegen.
4. Die Last langsam anheben.

Wenn die Last mit Schlingen befestigt wird, sicherstellen, dass die Last gut ausbalanciert ist und dass die Schlingen richtig positioniert sind

Nur Lastanschlagmittel verwenden, die Ein-Punkt-Aufnahme gewährleisten und an denen die Waage frei hängen kann.

Keine zu großen Lastanschlagmittel verwenden, die keine Ein-Punkt-Aufhängung gewährleisten

5.3 Ein-/Ausschalten

Einschalten

⇒ ON/OFF-Taste auf der Tastatur der Waage drücken. Die Anzeige leuchtet auf und die Waage führt einen Selbsttest durch. Der Selbsttest ist beendet, wenn in der Anzeige der Gewichtswert 0 erscheint.

i Einschalten ist nur an der Tastatur der Waage möglich.

Ausschalten

ON/OFF-Taste auf der Tastatur der Waage drücken.

5.4 Waage nullstellen

Um optimale Wägeergebnisse zu erreichen, vor dem Wiegen die Waage nullstellen.

Manuell

→ Waage entlasten
⇒ ZERO-Taste drücken. In der Anzeige erscheint 0 (kg) und die LED →0← leuchtet.

Automatisch

Im Menü kann der Betrag der automatische Nullpunktkorrektur geändert werden, s. Kap. 6 / Funktion „F1 az“.

5.5 Tarieren

→ Vorlast anhängen.
ZERO-Taste drücken. In der Anzeige erscheint 0 (kg) und die LED →0← leuchtet. Das Gewicht des Gefäßes ist nun intern gespeichert.
⇒ Wägegut einwiegen, das Nettogewicht wird angezeigt.
⇒ Nach Abnehmen der Vorlast erscheint das Gewicht der Vorlast als Minus-Anzeige.
⇒ Zum Löschen des Tarawertes Kranwaage entlasten und ZERO-Taste drücken.

5.6 Wägen

→ Kranwaage beladen.

Der Gewichtswert wird sofort angezeigt. Nach erfolgter Stillstandskontrolle leuchtet die LED ↘

i Überlast-Warnung Überlastungen der

Überlastungen der Waage über die angegebene Höchstlast (Max), abzüglich einer eventuell bereits vorhandenen Taralast, unbedingt vermeiden. Die Waage könnte hierdurch beschädigt werden.

Die Überschreitung der Höchstlast wird mit der Anzeige „--ol-“ angezeigt. Waage entlasten bzw. Vorlast verringern.

5.7 Gewichtswert halten (einfrieren)

→ HOLD-Taste drücken, um den aktuellen Gewichtswert "einzufrieren" oder festzuhalten.

Er wird solange angezeigt, bis er gelöscht wird. Die LED HOLD leuchtet

⇒ Um das "eingefrorene" oder gehaltene Gewicht zu löschen, HOLD-Taste drücken. Die LED HOLD erlischt.

6. Menü

Navigation im Menü:

Funktion aufrufen	⇒ Waage einschalten und während des SelbsttestsZERO- und =1/2/5kg -Taste gleichzeitig drücken.„P1---, wird angezeigt.⇒ Passwort eingeben:EntwederStandardpasswort „0000“MitHOLDZiffer anwählen, mit =1/2/5kg blinkende Ziffer erhöhen.oderpersönliches Passwort, siehe Funktion F8 ci⇒ MitZERO-Taste bestätigen.Die erste Funktion „F0 di“ wird angezeigt.
Funktion anwählen	⇒ Mit =1/2/5kg -Taste lassen sich die einzelnen Funktionen der Reihe nach anwählen.
Einstellung anwählen	⇒ Ausgewählte Funktion mitZERO-Taste bestätigen. Die aktuelle Einstellung wird angezeigt.
Einstellungen ändern	⇒ Mit der =1/2/5kg -Taste kann in die verfügbaren Einstellungen umgeschaltet werden.
Einstellung bestätigen	⇒ZERO-Taste drücken, die Waage kehrt zurück ins Menü.
Menü verlassen / Zurück in den Wägemodus	⇒HOLD-Taste drücken.

Übersicht:

Funktion	Verfügbare Einstellungen			Beschreibung
F0 diAblesbarkeit ändern	LowHigh*
	cap	d (low)d= 1/2/5 kg←→			d (high)d= 1/2/5 kg←→			Änderungen sind nur durch eine Fachkraftmit fundierten Kenntnissen durchzuführen.
	1 t	2kg	1kg	500g	500g	200g	100g
	3 t	10kg	5kg	2kg	2kg	1kg	500g
	5 t	10kg	5kg	2kg	2kg	1kg	500g
	10 t	20kg	10kg	5kg	5kg	2kg	1kg
F1 azAutomatischeNullpunktkorrektur(Zero Tracking)	AZn 0AZn 1*AZn 2AZn 3			0.5 d1 d2 d4 d
F2 bt	Nicht dokumentiert
F3 sp	Nicht dokumentiert
F4 ip	Interner A/D-Wandler Wert
F5 ut	Nicht dokumentiert
F6 slStandby Moduss. K.ap. 4.3.1	SLP 0SLP 1*SLP 2SLP 3SLP 4			Standby Modus ausgeschaltetStandby Modus nach 5 Min.Standby Modus nach 10 MinStandby Modus nach 20 MinStandby Modus nach 30 Min
F7 gv	Nicht dokumentiert
F8 ciPasswort-Eingabe	Bei Anzeige „P1- - - „ mit d= 1/2/5 kgblinkende Ziffer erhöhen, mit HOLD Ziffer anwählen. Eingabe mit ZERO-Taste bestätigen.
F9 CL Justierung, s. Kap. 7

* = Werkseinstellung

7. Justierung

→ Waage ausschalten und falls nötig Tragehilfe anhängen.
Waage mit angehängter Tragehilfe einschalten und während des Selbsttests ZERO- und d=1/2/5 kg -Taste gleichzeitig drücken. „P1 ---, wird angezeigt.
⇒ Mit den Zifferntasten Passwort eingeben:

Entweder

Standardpassword „0000“

Mit HOLD Ziffer anwählen, mit d=1/2/5 kg blinkende Ziffer erhöhen.

oder

persönliches Passwort, siehe Funktion F8 ci

⇒ Mit ZERO-Taste bestätigen. die erste Funktion „F0 di“ wird angezeigt.

d=1/2/5 kg -Taste wiederholt drücken bis „F9 CL“ angezeigt wird.

→ ZERO-Taste drücken, „UnLD“ wird angezeigt.

→ Waage entlasten, warten bis die LED △□ leuchtet.

→ ZERO-Taste drücken, das aktuell eingestellte Justiergewicht wird angezeigt.

⇒ Zum Ändern mit HOLD-Taste die zu verändernde Ziffer anwählen und mit d=1/2/5 kg -Taste gewünschten Wert einstellen, die jeweils aktive Stelle blinkt.

⇒ Mit ZERO-Taste bestätigen, „Load“ wird angezeigt.

→ Justiergewicht anhängen und warten bis die LED △∠ leuchtet.

Nach erfolgter Justierung führt die Waage einen Selbsttest durch, die Waage kehrt automatisch in den Wägemodus zurück. Bei einem Justierfehler oder falschem Justiergewicht wird eine Fehlermeldung angezeigt, Justiervorgang wiederholen

8. Fehlermeldungen

Fehler-meldung	Beschreibung	Mögliche Ursachen
--ol-	Höchstlast überschritten	⇒ Last verringern⇒ Prüfen, ob die Waage beschädigt wurde
Err 5 Tastaturfehler		⇒ Unsachmäßige Bedienung der Waage
Err 6	Wert außerhalb A/D Wandler Bereich	⇒ Beschädigte Wägezelle⇒ Beschädigte Elektronik
Ba lo	Kapazität des Akkus erschöpft	⇒ Akku laden

Beim Auftreten anderer Fehlermeldungen Waage aus- und nochmals einschalten.

Bleibt Fehlermeldung erhalten, Hersteller benachrichtigen.

9. Wartung, Reparatur, Reinigung und Entsorgung

Vor allen Wartungs-, Reinigungs- und Reparaturarbeiten das Gerät von der Betriebsspannung trennen.

Gefahr

Verletzungsgefahr und Gefahr von Sachschäden! Die Kranwaage ist Teil des Hebemittels! Für eine sichere Bedienung folgendes beachten:

⇒ Regelmäßige Wartung durch geschultes Fachpersonal ausführen lassen, gemäß Kapitel 9.2 „Regelmäßige Wartung und Instandhaltung“ und „Checkliste Regelmäßige Wartung“
⇒ Austausch von Teilen nur von geschultem Fachpersonal durchführen lassen.
⇒ Sind Unstimmigkeiten mit der Checkliste festgestellt worden, darf die Waage nicht mehr in Betrieb genommen werden.
Kranwaage nicht selbst reparieren. Reparaturen dürfen nur von geschultem Fachpersonal durchgeführt werden.

9.1 Reinigung und Entsorgung

VORSICHT

Beschädigung der Kranwaage!

⇒ Keine industriellen Lösungen oder Chemikalien verwenden

⇒ Tastatur und Display mit einem weichen und mit einem milden Fensterreiniger getränkten Lappen reinigen.
⇒ Die Entsorgung von Verpackung und Gerät ist vom Betreiber nach gültigem nationalem oder regionalem Recht des Benutzerortes durchzuführen.

Hinweis gemäß Batterieverordnung – BattV

Nur gültig für Deutschland!

Im Zusammenhang mit dem Vertrieb von Batterien und Akkus sind wir als Händler gemäß Batterieverordnung verpflichtet, Endverbraucher auf folgendes hinzuweisen:

Endverbraucher sind zur Rückgabe gebrauchter Batterien/Akkus gesetzlich verpflichtet. Batterien/Akkus können nach Gebrauch in kommunalen Sammelstellen oder im Handel zurückgegeben werden.

Dabei muss das übliche Gebrauchsende der Batterien/Akkus erreicht sein, ansonsten muss Vorsorge gegen Kurzschluss getroffen werden.

Schadstoffhaltige Batterien sind mit einem Zeichen, bestehend aus einer durchgestrichenen Mülltonne und dem chemischen Symbol (Cd = Cadmium, Hg = Quecksilber, oder Pb = Blei) des für die Einstufung als schadstoffhaltig ausschlaggebenden Schwermetalls versehen.

Cd

Hg

Pb

→ Schadstoffarme Batterien nur mit einer durchgestrichenen Mülltonne.

Die Rückgabemöglichkeit beschränkt sich auf Batterien der Art, die wir in unserem Sortiment führen oder geführt haben, sowie auf die Menge, deren sich Endverbraucher üblicherweise entledigen.

9.2 Regelmäßige Wartung und Instandhaltung

▲ Regelmäßige Überprüfungen und Wartungen sind nach den in Kap. 9.6 „Überprüfungsintervalle“ definierten Zeiträumen durchzuführen.
▲ Die regelmäßige 3-monatige Wartung darf nur von geschultem Fachpersonal mit fundierten Kenntnissen im Umgang mit Kranwaagen durchgeführt werden. Dabei sind die nationalen Unfallverhütungsvorschriften sowie die Arbeits-, Betriebs- und Sicherheitsvorschriften des Betreibers zu beachten.
▲ Zur Überprüfung der Abmessungen nur geeignete Prüfmittel / Fühllehren verwenden.
▲ Die regelmäßige 12-monatige Wartung darf nur von geschultem Fachpersonal durchgeführt werden.
▲ Die Ergebnisse der regelmäßigen und erweiterten Wartung sind in die entsprechenden Checklisten einzutragen.
▲ Ersetzte Teile sind in die Liste „Ersatzteile und Reparaturen“ einzutragen.

Regelmäßige Wartung:

Erstinbetriebnahme, alle 3 Monate

Alle Abmessungen eintragen und überprüfen, siehe Checkliste „Regelmäßige Wartung".Waage und die verwendeten Anschlagmittel auf Abnutzung überprüfen, wie z. B. plastische Deformation, mechanische Schäden (Unebenheiten), Kerben, Rillen, Risse, Korrosion, Gewindeschäden und Verdrehungen.Sicht- und Funktionsprüfung des Drehgelenks.Die Anbringung der Sicherheitslasche am Haken überprüfen, außerdem auf Mängel und einwandfreie Funktion überprüfenBei Waagen der großen Bauform: Überprüfen, dass der Splint und die Mutter am Schäkel nicht locker sind Falls eine Abmessung die zulässige Abweichung von der ursprünglichen Abmessung überschreitet oder sonstige Unstimmigkeiten festgestellt werden, muss die Waage von geschultem Fachpersonal repariert werden. Auf keinen Fall selbst reparieren.Waage sofort außer Betrieb nehmen!Alle Reparaturen und Ersatzteile müssen von geschultem Fachpersonal dokumentiert werden.Siehe Liste „Ersatzteile und Reparaturen“

Alle 12 Monate

Alle lasttragenden Teile müssen durch geschultes Fachpersonal überprüft und in der Checkliste „Erweiterte Wartung“ dokumentiert werden.

Hinweis

Bei der Prüfung auf Abnutzung nachfolgende Zeichnungen (Kap. 9.5) beachten.

9.3 Checkliste „Regelmäßige Wartung“

Zusätzliche Informationen zur Durchführung finden Sie in der nachfolgenden Wartungstabelle (s. Kap. 9.4) und den Zeichnungen in Kap. 9.5

Schäkel

Haken

a

b

c

Abnutzung (siehe graue Felder)

Splint& Mutter

d

e

f

g

h

Winkel α

Abnutzung (siehe graue Felder)

Sicherheits lasche

Drehgelenk

Datum

Prüfer

Max. zulässige Abweichung

5 %

0 %

5 %

Keine Verformungen oder Risse

fest-sitzend

fest-sitzend

10 %

5 %

5 %

5 %

+/- 1mm

10 °

Keine Verformungen oder Risse

Einwand-frele Funktion

Einwand-freie Funktion

Abmessungen vor erstem Gebrauch

3 Monate

6 Monate

9 Monate

12 Monate

„Wartungen müssen durch geschultes Fachpersonal ausgeführt werden.“

9.4 Wartungstabelle

Bauteil	Zeichnung	Bestandteil	Überprüfung	Grenzwerte
Haken		Sicherheitslasche	Auf Funktion und Beschädigung prüfen	Keine Schäden zulässig und Funktion muss gegeben sein.
		Drehgelenk	Auf Funktion prüfen	Einwandfreie Funktion
		Öse und Haken	Auf Abmessungen und Beschädigungen prüfen	Siehe Tabelle Kap. 9.3
Schäkel		Sperrbolzen Auf Lockerung		Keine Lockerung zulässig
		Schäkel	Auf Abmessungen und Beschädigungen prüfen	Siehe Tabelle Kap. 9.3
		Splint + Mutter	Auf Beschädigungen und Positionierung prüfen	Festsitzend, siehe Tabelle 9.3
Kranwaage		Verschraubungen Lockerung		Keine Lockerung zulässig
		Spalt zwischen Haken und Gehäuse	Abmessungen prüfen	Siehe Tabelle Kap.9.3

9.5 Zeichnungen Haken, Schäkel und Kranwaage

9.6 Überprüfungsintervalle

Prüfung	Täglich	Alle 7 Tage	Alle 3 Monate	Alle 12 Monate
Alle Komponenten der Kranwaage vorhanden	☒
Sichtprüfung auf Beschädigungen	☒
Sichtprüfung und Funktionsprüfung der Sicherheitslasche des Hakens	☒
Sicht- und Funktionsprüfung des Drehgelenks	☒
Kontrolle des Splints + Mutter des Schäkels	☒
Verunreinigungen		☒
Kontrolle der Kennzeichnungen (Typenschild Lesbarkeit)		☒
Kontrolle aller Abmessungen laut Checkliste Kap. 9.3			☒
Erweiterte Wartung (s. Kap. 10.1) durch geschultes Fachpersonal				☒

9.7 Zeichnung mit Maß „h“

10.1 Checkliste „Erweiterte Wartung“ (Generalüberprüfung)

Die erweiterte Wartung muss durch geschultes Fachpersonal ausgeführt werden.

Kranwaage		Modell ...... Serien-No ......
Intervall Haken Schäkel			Verbindung Schrauben	Datum Name Unterschrift
12 Monate

10.2 Liste „Ersatzteile und Reparaturen“

Reparaturen müssen durch geschultes Fachpersonal ausgeführt und dokumentiert werden.

Kranwaage	Modell ...... Serien-No ......
Teil	Maßnahme	Datum	Name	Unterschrift

HFM-BA-d-2215

11. Kleine Pannenhilfe

Mögliche Fehlerursachen:

Bei einer Störung im Programmablauf sollte die Waage kurz ausgeschaltet und vom Netz getrennt werden. Der Wägevorgang muss dann wieder von vorne begonnen werden.

Störung Mögliche Ursache

Die Gewichtsanzeige leuchtet nicht.	Die Waage ist nicht eingeschaltet.
Waage lässt sich nicht einschalten	Akku laden / tauschenEin-/Aus-Taste defektEin-/Aus-Taste nicht korrekt betätigt
Anzeige reagiert nicht auf Laständerungen	Lastzelle defektLastzellen-Verkabelung defekt
Lade-Anzeige leuchtet beim Laden nicht	Netzteil defektNetzteil nicht korrekt eingeschlossen
Die Gewichtsanzeige ändert sich fortwährend	Vibrationen am HackenAngehängte Last steht nicht stillLastzelle defekt
Das Wägeergebnis ist offensichtlich falsch	Die Waage wurde vor dem Wägen nicht auf Null gestelltDie Justierung stimmt nicht mit dem Anwendungsort überein oder hat sich verstellt.Falsche Wägeeinheit gewählt
Gewünschte Wägeeeinheit kann nicht über UNIT-Taste aufgerufen werden.	Die Einheit ist vorher nicht aktiviert worden.
Fehlermeldung „-ol-“	Höchstlast der Waage überschritten
Menüeinstellungen können nicht geändert werden.	Menü ist gesperrt. Menüsperre aufheben.
Fernbedienung funktioniert nicht	Batterien leer, neue Batterien einlegenEntfernung zwischen Waage und Fernbedienung zu großHindernisse blockieren den Empfang

Table of Contents

EU Declaration of Conformity | EU-Konformitätserklärung

DE Wir erklären hiermit unter alleiniger Verantwortung, dass das Produkt, auf das sich diese Erklärung bezieht, mit den nachstehenden Richtlinien übereinstimmt. Das Produkt erfüllt die einschlägigen Harmonisierungsrechtsvorschriften der Union.

Type | Typ |

HFM 10T1

HFM 1T0.1

HFM 3T0.5

HFM 5T0.5

Serial no. | Seriennr. |

XXXXXXXXXXXX

CE mark appliedCE Kennzeichnung	EU directiveEU-Richtlinie	StandardsNormen
CE	2006/42/EC(MD)	EN 13155:2003+A2:2009
CE	2011/65/EU(RoHS)	EN 63000:2018
CE	2014/30/EU(EMC)	EN 55032:2015+A11:2020EN 55035:2017EN 61000-3-3:2013+A1:2019EN 61326-1:2013EN IEC 61000-3-2:2019
CE	2014/35/EU(LVD)	EN 61010-1:2010EN 62368-1:2014+A11:2017
CE	2014/53/EU(RED)	EN 300 220-2 V3.1.1EN 301 489-1 V2.1.1EN 55032:2015+A11:2020EN 55035:2017

Date | Datum |: 26.03.2021

Place of issue: 72336 Balingen, Ort der Ausstellung: Germany

Albert Sauter KERN & Sohn GmbH

Signature:

Signatur:

Managing director

Geschäftsführer

Ort der Ausstellung:
