BEDIENUNGSANLEITUNG kw 7.0 SCHEPPACH

1. Einleitung .... 3
2. Sicherheitshinweise .... 3
3. Bestimmungsgemäße Verwendung....5
4. Restrisiken....6
5. Schulung der Betreiber 6
6. Technische Daten .... 7
7. Lieferumfang....7
8. Montage 7
9. Aufstellen und justieren....8
10. Transport der Maschine 8
11. Elektrischer Anschluss......9

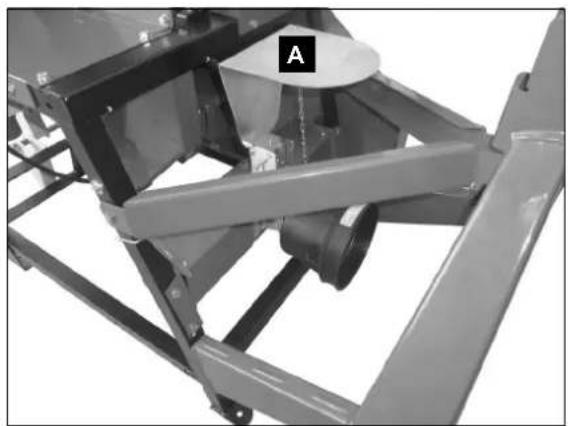

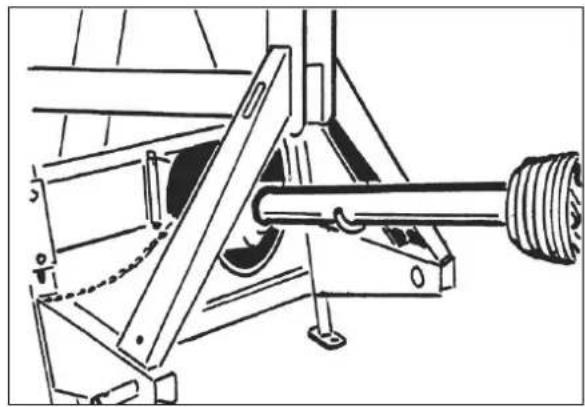

12. Schlepperanbau (bei kwz 7.0 und kw-ze 7.0)....10
13. Inbetriebnahme.... 10

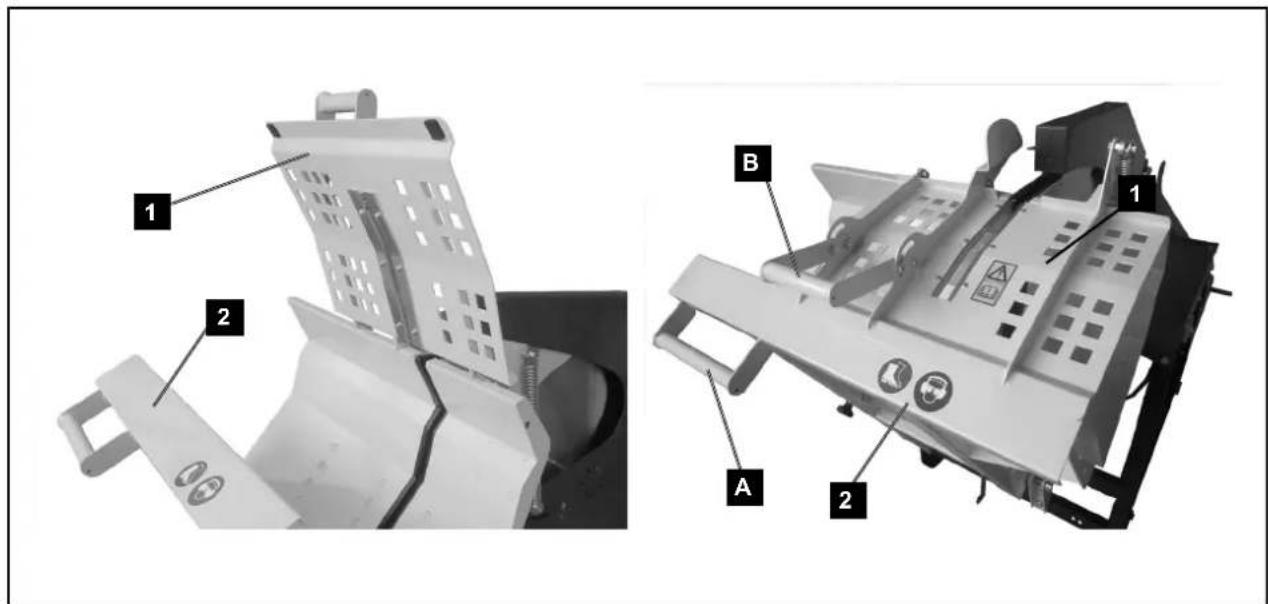

14. Handhabung mit dem Schutzkorb 11
15. Sägebetrieb 11
16. Wartung und Instandhaltung.... 13

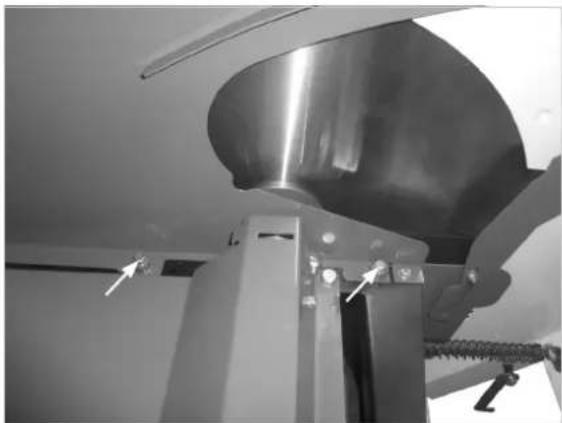

17. Sägeblattwechsel 16
18. Fehlersuche.... 18
19. Entsorgung und Wiederverwertung 18

1. Einleitung

Hersteller:

scheppach Fabrikation von Holzbearbeitungs- maschinen GmbH

Wir wünschen Ihnen viel Freude und Erfolg beim Arbeiten mit Ihrer neuen Brennholzkreissäge.

HINWEIS:

Der Hersteller dieses Gerätes haftet nach dem geltenden Produkthaftungsgesetz nicht für Schäden, die an diesem Gerät oder durch dieses Gerät entstehen bei:

• Unsachgemäßer Behandlung.
• Nichtbeachtung der Bedienungsanweisung.
• Reparaturen durch Dritte, nicht autorisierte Fachkräfte.
• Einbau und Austausch von „Nicht Original Ersatzteilen“.
• Nicht „Bestimmungsgemäßer Verwendung“.
• Ausfälle der elektrischen Anlage bei Nichtbeachtung der elektrischen Vorschriften und VDE-Bestimmungen 0100, DIN 57113 / VDE0113.

Wir empfehlen Ihnen:

Lesen Sie vor der Montage und vor Inbetriebnahme den gesamten Text der Bedienungsanweisung durch.

Diese Bedienungsanweisung soll es Ihnen erleichtern, Ihre Maschine kennenzulernen und ihre bestimmungsgemäßen Einsatzmöglichkeiten zu nutzen.

Die Bedienungsanweisung enthält wichtige Hinweise, wie Sie mit der Maschine sicher, fachgerecht und wirtschaftlich arbeiten und wie Sie Gefahren vermeiden, Reparaturkosten sparen, Ausfallzeiten verringern und die Zuverlässigkeit und Lebensdauer der Maschine erhöhen.

Zusätzlich zu den Sicherheitsbestimmungen dieser Bedienungsanweisung müssen Sie unbedingt die für den Betrieb der Maschine geltenden Vorschriften Ihres Landes beachten.

Die Bedienungsanweisung, in einer Plastikhülle geschützt vor Schmutz und Feuchtigkeit, bei der Maschine aufbewahren. Sie muss von jeder Bedienungsperson vor Aufnahme der Arbeit gelesen und sorgfältig beachtet werden. An der Maschine dürfen nur Personen arbeiten, die im Gebrauch der Maschine unterwiesen und über die damit verbundenen Gefahren unterrichtet sind. Das geforderte Mindestalter ist einzuhalten.

Neben den in dieser Bedienungsanweisung enthaltenen Sicherheitshinweisen und den besonderen Vorschriften Ihres Landes sind die für den Betrieb von Holzbearbeitungsmaschinen allgemein anerkannten technischen Regeln zu beachten.

Allgemeine Hinweise

• Überprüfen Sie nach dem Auspacken alle Teile, auch Lieferumfang, auf eventuelle Transportschäden. Bei Beanstandungen muss sofort der Zubringer und Hersteller verständigt werden.
• Spätere Reklamationen werden nicht anerkannt.
• Machen Sie sich vor dem Einsatz anhand der Bedienungsanweisung mit dem Gerät vertraut.
• Verwenden Sie bei Zubehör sowie Verschleiß- und Ersatzteilen nur Originalersatzteile. Diese erhalten Sie bei Ihrem Fachhändler.
• Geben Sie bei Bestellungen die Artikelnummer sowie Typ und Baujahr des Gerätes an.

2. Sicherheitshinweise

• In dieser Bedienungsanweisung haben wir Stellen, die Ihre Sicherheit betreffen, mit diesem Zeichen versehen: △
• Beachten Sie alle diese Hinweise, bevor und während Sie mit der Säge arbeiten.
• Bewahren Sie diese Sicherheitshinweise gut auf.
• Unbenutzte Geräte sollten an einem trockenen, verschlossenen Ort und außerhalb der Reichweite von Kindern aufbewahrt werden.
• Halten Sie die Werkzeuge scharf und sauber, um besser und sicherer arbeiten zu können.
• Achten Sie darauf, was Sie tun. Gehen Sie mit Vernunft an die Arbeit. Benutzen Sie das Werkzeug nicht, wenn Sie müde sind.
• Benutzen Sie keine Werkzeuge, bei denen sich der Schalter nicht ein- und ausschalten lässt.
• Warnung! Der Gebrauch anderer Einsatzwerkzeuge und anderen Zubehörs kann eine Verletzungsgefahr für Sie bedeuten.
• Warnung: Bevor irgendwelche in diesem Handbuch beschriebenen Wartungsarbeiten ausgeführt werden, den Netzstecker ziehen.
• Geben Sie die Sicherheitshinweise an alle Personen, die an der Maschine arbeiten, weiter.
• Vorsicht! Durch das rotierende Sägeblatt besteht Verletzungsgefahr für Hände und Finger.
• Setzen Sie die Säge nicht Regen aus und benutzen Sie die Maschine nicht in feuchter oder nasser Umgebung.
  • Sorgen Sie für gute Beleuchtung.
• Sägen Sie nicht in der Nähe von brennbaren Flüssigkeiten oder Gasen.
• Tragen Sie geeignete Arbeitskleidung! Weite Kleidung oder Schmuck können vom rotierenden Sägeblatt erfasst werden.
• Bei Arbeiten im Freien ist rutschfestes Schuhwerk empfehlenswert.
• Tragen Sie bei langen Haaren ein Haarnetz.
  • Vermeiden Sie abnormale Körperhaltung.
  • Die Bedienungsperson muss mindestens 16 Jahre alt sein.
• Kinder vom Gerät mit laufendem Motor fernhalten.

• Halten Sie den Arbeitsplatz von Holzabfällen und herumliegenden Teilen frei.

• Unordnung im Arbeitsbereich kann Unfälle zur Folge haben.

• Lassen Sie andere Personen, insbesondere Kinder, nicht das Werkzeug berühren. Halten Sie sie vom Arbeitsplatz fern.
• An der Maschine tätige Personen dürfen nicht abgelenkt werden.
• Beachten Sie die Motor- und Sägeblatt-Drehrichtung. Nur Sägeblätter verwenden, deren höchstzulässige Geschwindigkeit nicht geringer ist als die maximale Spindelgeschwindigkeit der Kreissäge und des zu schneidenden Werkstoffes.
• Die Sägeblätter dürfen in keinem Fall nach dem Ausschalten des Antriebs durch seitliches Gegendrücken gebremst werden.
• Bauen Sie nur gut geschärfte, rissfreie und nicht verformte Sägeblätter ein.
• Nur die vom Hersteller empfohlenen Sägeblätter verwenden, die EN 847-1 entsprechen.
• Fehlerhafte Sägeblätter müssen sofort ausgetauscht werden.
• Benützen Sie keine Sägeblätter, die den in dieser Gebrauchsanweisung angegebenen Kenndaten nicht entsprechen.
• Sicherheitseinrichtungen an der Maschine dürfen nicht demontiert oder unbrauchbar gemacht werden.
• Abgenutzter Tisch- oder Wippeneinsatz austauschen.
• Arbeitsstellung stets seitlich vom Sägeblatt.
  • Die Maschine nicht soweit belasten, dass sie zum Stillstand kommt.
• Achten Sie darauf, dass abgeschnittene Holzstücke nicht vom Zahnkranz des Sägeblattes erfasst und weggeschleudert werden.
• Entfernen Sie nie lose Splitter, Späne oder eingeklemmte Holzteile bei laufendem Sägeblatt.
• Zum Beheben von Störungen oder zum Entfernen eingeklemmter Holzstücke die Maschine ausschalten. - Netzstecker ziehen oder Traktor-Zündschlüssel ziehen -
• Bei, durch den Verschleiß, vergrößerten Sägespalt die Wippen-/ oder Tischeinlage erneuern. Die Maschine ausschalten und Netzstecker ziehen oder Traktor-Zündschlüssel ziehen.
• Umrüstungen, sowie Einstell-, Mess-, und Reinigungsarbeiten nur bei abgeschaltetem Motor durchführen. - Netzstecker ziehen oder Traktor-Zündschlüssel ziehen -
• Überprüfen Sie vor dem Einschalten, dass die Schlüssel und Einstellwerkzeuge entfernt sind.
• Beim Verlassen des Arbeitsplatzes den Motor ausschalten und Netzstecker ziehen oder Traktor-Zündschlüssel ziehen.
• Sämtliche Schutz- und Sicherheitseinrichtungen müssen nach abgeschlossener Reparatur oder Wartung sofort wieder montiert werden.

• Die Sicherheits-, Arbeits-, und Wartungshinweise des Herstellers sowie die in den technischen Daten angegebenen Abmessungen müssen eingehalten werden.

• Die einschlägigen Unfallverhütungsvorschriften und die sonstigen, allgemein anerkannten sicherheitstechnischen Regeln müssen beachtet werden.

• Sorgen Sie für sicheren Stand und halten Sie jederzeit das Gleichgewicht.
• Überprüfen Sie das Werkzeug auf eventuelle Beschädigungen!
• Vor weiterem Gebrauch des Werkzeugs müssen Schutzvorrichtungen oder leicht beschädigte Teile sorgfältig auf ihre einwandfreie und bestimmungs-gemäße Funktion untersucht werden.
• Überprüfen Sie, ob die beweglichen Teile einwandfrei funktionieren und nicht klemmen oder ob Teile beschädigt sind. Sämtliche Teile müssen richtig montiert sein und alle Bedingungen erfüllen, um den einwandfreien Betrieb des Werkzeugs sicherzustellen.
• Beschädigte Schutzvorrichtungen und Teile müssen sachgemäß durch eine anerkannte Fachwerkstatt repariert oder ausgewechselt werden, soweit nichts anderes in der Gebrauchsanweisung angegeben ist.
• Dieses Werkzeug entspricht den einschlägigen Sicherheitsbestimmungen. Reparaturen dürfen nur durch eine Fachkraft ausgeführt werden, indem Original Ersatzteile verwendet werden; andernfalls können Unfälle für Benutzer entstehen.
• Falls erforderlich, geeignete persönliche Schutzausrüstung tragen. Dies könnte beinhalten:
• Gehörschutz zur Vermeidung des Risikos, eines entstehenden Gehörverlustes, tragen;
• Atemschutz zur Vermeidung des Risikos, schädlichen Staub einzuatmen.
• Beim Hantieren mit Sägeblättern und rauen Werkstoffen Handschuhe tragen. Sägeblätter müssen, wann immer praktikabel, in einem Behältnis getragen werden.
• Die Bedienperson muss über die Bedingungen informiert werden, die die Lärmwerte beeinflussen (z. B. Sägeblätter, die zur Verringerung der Geräuschentwicklung konstruiert wurden, Pflege von Sägeblatt und Maschine).
• Fehler in der Maschine, einschließlich der Schutzeinrichtungen und des Sägeblattes, sind, sobald sie entdeckt werden, der für die Sicherheit verantwortlichen Person zu melden.
• Beim Transportieren der Maschine nur die Transportvorrichtungen verwenden und niemals die Schutzvorrichtungen für Handhabung und Transport verwenden.
• Alle Bedienpersonen müssen angemessen in der Verwendung, der Einstellung und der Bedienung der Maschine geschult sein.
• Sägen Sie kein Schnittgut, welches Fremdkörper wie z.B. Drähte, Kabel oder Schnüre enthält.
• Nur scharfe Sägeblätter verwenden.

Warnung! Dieses Elektrowerkzeug erzeugt während des Betriebs ein elektromagnetisches Feld. Dieses Feld kann unter bestimmten Umständen aktive oder passive medizinische Implantate beeinträchtigen. Um die Gefahr von ernsthaften oder tödlichen Verletzungen zu verringern, empfehlen wir Personen mit medizinischen Implantaten ihren Arzt und den Hersteller vom medizinischen Implantat zu konsultieren, bevor das Elektrowerkzeug bedient wird.

3. Bestimmungsgemäße Verwen-

dung

Die Brennholzkreissäge ist ausschließlich mit dem angebotenen Werkzeug zum Bearbeiten von Holz konstruiert.

Die Maschine entspricht der gültigen EG-Maschinenrichtlinie.

• Die Wippkreissäge ist als Ein-Mann-Bedienplatz ausgelegt und nur im Außenbereich zu verwenden.
- Die Wippkreissäge ist eine transportable Kreissäge. Sie ist nur zum Querschneiden von Brennholz mit Zuführwippe lt. technischen Daten einsetzbar.
- Die Säge ist ausschließlich zum Querschnittsägen von Brennholz mit max. 1m Länge konstruiert.
- Unabhängig vom Holzdurchmesser darf nur ein Werkstück auf die Wippe gelegt werden.
- Alle Sicherheits- und Gefahrenhinweise an der Maschine beachten und vollzählig in gut lesbarem Zustand halten.
- Der Arbeits- und Umgebungsbereich der Maschine muss frei von störenden Fremdkörpern sein, um Unfällen vorzubeugen.
- Grundsätzlich müssen die zu trennenden Hölzer frei von Fremdkörpern wie Nägel und Schrauben sein.
- Die Maschine nur in technisch einwandfreiem Zustand sowie bestimmungsgemäß, sicherheits- und gefahrenbewusst unter Beachtung der Bedienungsanweisung benutzen. Insbesondere Störungen, die die Sicherheit beeinträchtigen können, umgehend beseitigen (lassen).
- Die Sicherheits-, Arbeits- und Wartungsvorschriften des Herstellers sowie die in den technischen Daten angegebenen Abmessungen müssen eingehalten werden.
- Die zutreffenden Unfallverhütungsvorschriften und die sonstigen allgemein anerkannten sicherheitsstechnischen Regeln müssen eingehalten werden.
- Die Maschine darf nur von Personen genutzt, gewartet oder repariert werden, die damit vertraut und über die Gefahren unterrichtet sind. Eigenmächtige Veränderungen an der Maschine schließen eine Haftung des Herstellers für daraus resultierende Schäden aus.
- Die Maschine darf nur mit Originalzubehör und Originalwerkzeugen des Herstellers genutzt werden.
- Jeder darüber hinausgehende Gebrauch gilt als nicht bestimmungsgemäß. Für daraus resultierende Schäden haftet der Hersteller nicht; das Risiko dafür trägt allein der Benutzer.

• Es dürfen nur Sägeblätter eingesetzt werden, die der Europäischen Norm EN 847-1 entsprechen.
• Achten Sie auf eine ausreichende Beleuchtung.
• Achten Sie darauf, dass die Maschine beim Aufbau standsicher auf festem Grund steht.
• Um die Maschine dürfen sich keine Stolperstellen befinden.
  • Die Maschine darf ohne Absaugung nur im Freien betrieben werden.

4. Restrisiken

Die Maschine ist nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln gebaut. Dennoch können beim Arbeiten einzelne Restrisiken auftreten.

• Verletzungsgefahr für Finger und Hände durch das rotierende Sägeblatt bei unsachgemäßer Führung des Werkstückes.
• Gefährdung der Gesundheit durch Holzstäube oder Holzspäne.
• Unbedingt persönliche Schutzausrüstungen wie Augenschutz und Staubmaske tragen.

• Gefährdung der Gesundheit durch Lärm. Beim Arbeiten wird der zulässige Lärmpegel überschritten. Unbedingt persönliche Schutzausrüstungen wie Gehörschutz tragen.

• Gefährdung durch Strom bei Verwendung nicht ordnungsgemäßer Elektro-Anschlussleitungen.

• Des Weiteren können trotz aller getroffener Vorkehrungen nicht offensichtliche Restrisiken bestehen.
• Restrisiken können minimiert werden, wenn die „Sicherheitshinweise“ und die „Bestimmungsgemäße Verwendung“, sowie die Bedienungsanweisung insgesamt beachtet werden.
• Verletzungen durch defektes Sägeblatt. Das Sägeblatt regelmäßig und vor jedem Einsatz auf Unversehrtheit überprüfen.
• Beim Einsatz von Sonderzubehör muss die dem Sonderzubehör beigefügte Bedienungsanweisung beachtet und sorgfältig gelesen werden.

Achtung Unfallgefahr!

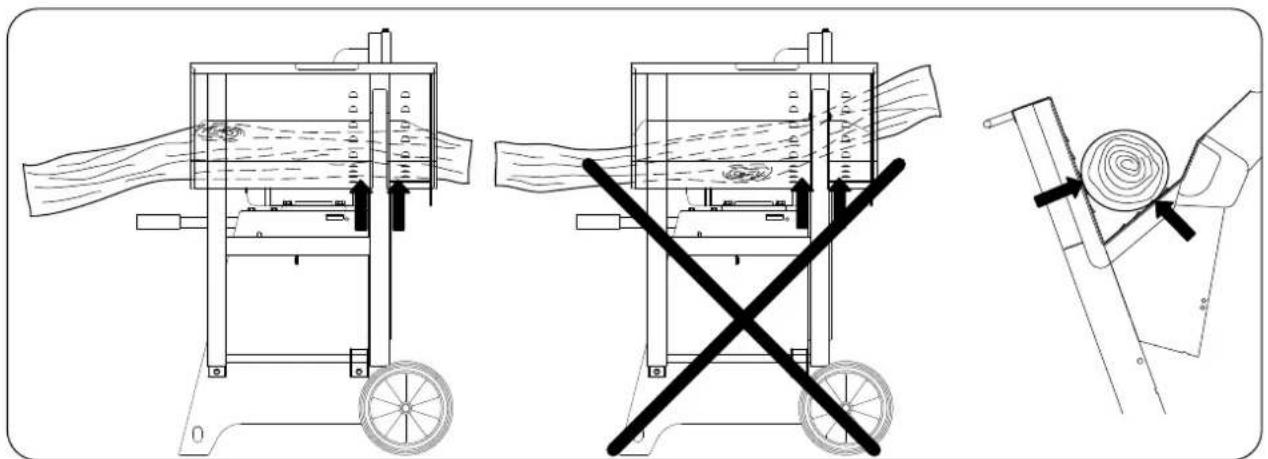

Das Holz muss immer beidseitig des Sägeblattes im Prisma der Wippe aufliegen. (siehe Pfeile)

	Achtung Unfallgefahr!Sicherheitsschuhe tragen.		Achtung Unfallgefahr!Gehörschutz tragen.Schutzbrille tragen.
	Achtung Unfallgefahr!Vor Inbetriebnahme Bedienungs-anleitung lesen.		Achtung!Nachlaufende bewegliche Werkzeuge!Vor allen Wartungs-, Reinigungs-und Reparaturmaßnahmen das Gerät von der Stromversorgung trennen!Bei Gelenkwellenbetrieb Traktor abstellen und Zündschlüssel ziehen!

5. Schulung der Betreiber

• Geben Sie die Sicherheitshinweise an alle Personen weiter, die an der Maschine arbeiten.
• Die Bedienungsperson muss mindestens 18 Jahre alt sein. Auszubildende müssen mindestens 16 Jahre alt sein, dürfen aber nur unter Aufsicht an der Maschine arbeiten.
• An der Maschine tätige Personen dürfen nicht abgelenkt werden.
• Halten Sie Kinder von der an das Netz angeschlossenen Maschine fern.
• Enganliegende Kleidung tragen. Schmuck, Ringe und Armbanduhren ablegen.

• Alle Sicherheits- und Gefahrenhinweise an der Maschine beachten und in lesbarem Zustand halten.

• Vorsicht beim Arbeiten: Verletzungsgefahr für Finger und Hände durch das rotierende Schneidwerkzeug.

• Während des Betriebes sind regelmäßige Pausen einzuhalten.

• Während des Betriebes sind Sicherheitsschuhe und Schutzkleidung zu tragen.

• Technische Daten

		kw 7.0 kwz 7.0 kw-ze 7.0
Artikelnummer 1905115902 1905115903 1905115904 1905115905
Baumaße
Gesamtlänge	mm	1060		1410	1500
Gesamtbreite	mm	820		900	900
Gesamthöhe	mm	1150
Wippenauflage	mm	735
Sägeblatt ø	mm	700
Leerlaufdrehzahl Motor	1/min	1380	1400	-	1380
Schnittgeschw. Sägeblatt	m/sec	51	51	51	51
Gewicht	kg	152	156	171	217
Antrieb
Motor	V/Hz	380 - 420 / 50	380 - 420 / 50	Gelenkwelle	380 - 420 / 50 Gelenkwelle
Aufnahmeleistung P1	kW	5,2	7,5	-	5,2
Abgabeleistung P2	kW	4,0	6,0	-	4,0
Betriebsart		S6 / 40%	S6 / 40%	-	S6 / 40%
Nennstrom	A	16	16	-	16
Drehzahl Gelenkwelle	1/min	-	-	540	540
Arbeitsdaten
Schnitthöhe Rundholz	max. mm	250
	min. mm	60
Wendeschnitt	max. mm	260
Scheitholz	max. mm	370 x 250
Technische Änderungen vorbehalten!

Geräuschkennwerte

Die nach EN 23746 für den Schallleistungspegel bzw. EN 31202 (Korrekturfaktor k3 nach Anhang A.2 von EN 31204 berechnet) für den Schalldruckpegel am Arbeitsplatz ermittelten Geräuschemissionswerte betragen unter Zugrundelegung der in ISO 7904 Anhang A aufgeführten Arbeitsbedingungen

Schallleistungspegel in dB	kw 7.0	kwz 7.0	kw-ze 7.0
Leerlauf L_WA / Bearbeitung L_WA	93 / 99	93 / 99	93 / 99
Schalldruckpegel am Arbeitsplatz in dB
Leerlauf LqAeq / Bearbeitung LqAeq	86 / 91	86 / 91	86 / 91

Die angegebenen Werte sind Emissionswerte und müssen damit nicht zugleich auch sichere Arbeitsplatzwerte darstellen. Obwohl es eine Korrelation zwischen Emissions- und Immissionspegeln gibt, kann daraus nicht zuverlässig abgeleitet werden, ob zusätzliche Vorsichtsmaßnahmen notwendig sind oder nicht. Faktoren, welche den aktuellen, am Arbeitsplatz vorhandenen Immissionspegel beeinflussen, beinhalten die Eigenart des Arbeitsraumes, andere Geräuschquellen, z.B. die Zahl der Maschinen und anderer benachbarter Arbeitsvorgänge. Die zulässigen Arbeitswerte können von Land zu Land variieren. Die Information soll jedoch den Anwender befähigen, eine Abschätzung von Gefährdung und Risiko vorzunehmen.

7. Lieferumfang

• Wippkreissäge
• Innensechskantschlüssel oder Gabelschlüssel
  • Bedienungsanweisung

8. Montage

Die Maschine wird Ihnen komplett montiert ausgeliefert, und ist somit sofort einsatzbereit.

9. Aufstellen und justieren

• Achten Sie darauf, dass die Maschine beim Aufbau standsicher auf festem Grund steht.
• Der Arbeitsplatz muss gut ausgeleuchtet sein.
• Um die Maschine dürfen sich keine Stolperstellen befinden.

10. Transport der Maschine

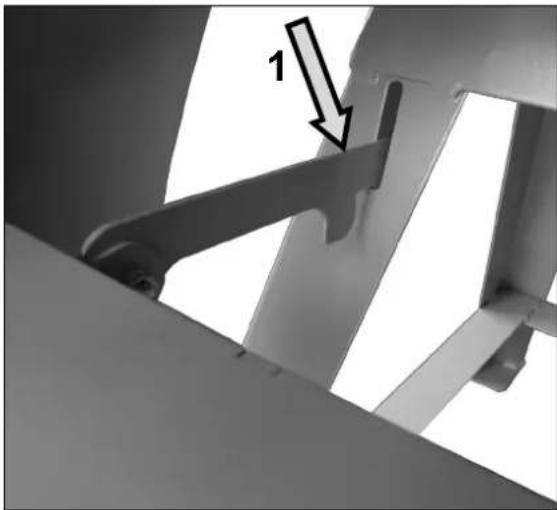

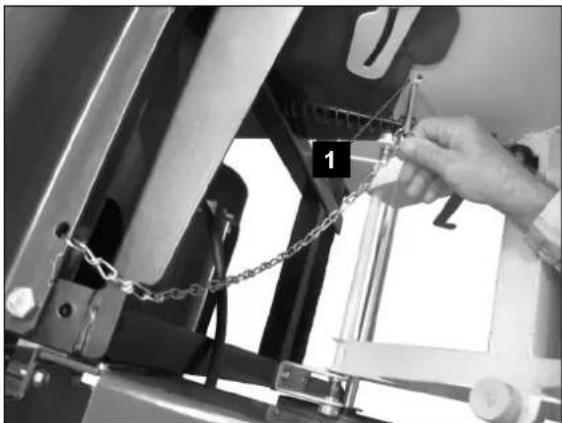

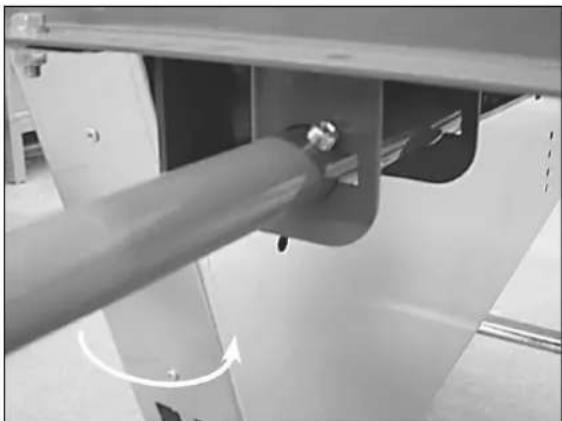

1. Zum Transport der Wippkreissäge die Wippensperre in Position (1) einrasten.

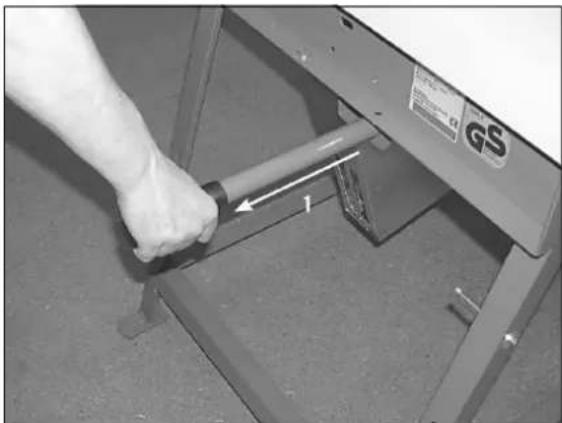

1. Griff (1) herausziehen. Um einen sicheren Transport zu gewährleisten, verdrehen Sie den Griff anschließend (Sicherung durch Schrauben- kopf im Transportgriff)

- Beim Transport der Kreissäge muss der Gelenkwellenantrieb ausgeschaltet sein.

⚠️ Transport im öffentlichen Straßenverkehr

Achtung! Bei Fahrten auf öffentlichen Wegen muss die StVZO Paragraph 53, 53b und 54 Anbaugeräte beachtet werden. Ragt ein Anbaugerät nach hinten mehr als 1m über die Schlussleuchten eines Zugfahrzeuges hinaus, muss das Ende mit Warntafeln kenntlich gemacht werden. Erfordern es Sichtverhältnisse, sind zusätzlich Schlussleuchten und Rückstrahler anzubringen.

Ragt ein Anbaugerät mehr als 40cm über die Begrenzung- oder Schlussleuchten hinaus, muss es nach vorne und nach hinten mit Warntafeln gekennzeichnet werden. Wenn es die Sichtverhältnisse erfordern, sind zusätzliche Begrenzungsleuchten, Schlussleuchten und Rückstrahler erforderlich.

Anbaugeräte müssen mit Beleuchtungseinrichtungen gesichert werden, wenn die der Zugmaschine durch das Gerät verdeckt werden. Es ist darauf zu achten, dass beim Transport der Maschine mit einem Acker-schlepper Frontballast angebracht wird, sofern dies gemäß der Gewichtstabelle des Schleppers notwendig ist. Die Transportgeschwindigkeit darf 6km/h nicht überschreiten.

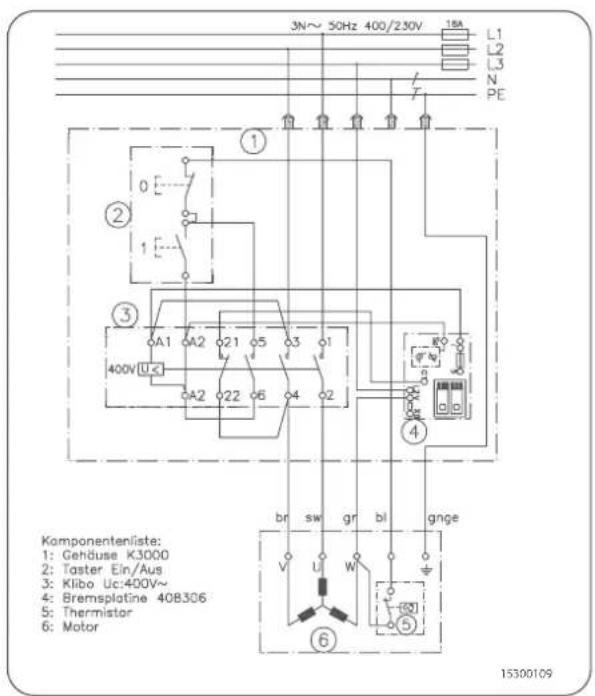

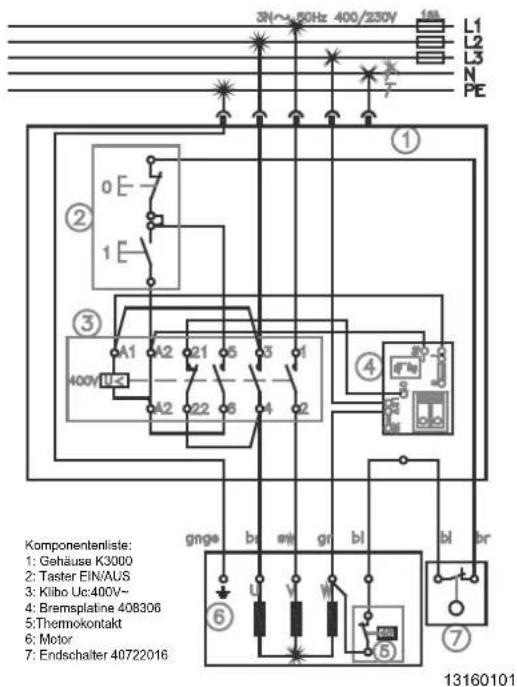

11. Elektrischer Anschluss

Der installierte Elektromotor ist betriebsfertig angeschlossen. Der Anschluss entspricht den einschlägigen VDE- und DIN-Bestimmungen. Der kundenseitige Netzanschluss sowie die verwendete Verlängerungsleitung müssen diesen Vorschriften bzw. den örtlichen Vorschriften entsprechen.

Elektrische Anschlussleitungen regelmäßig auf Schäden überprüfen. Achten Sie darauf, dass beim Überprüfen die Anschlussleitung nicht am Stromnetz hängt.

Elektrische Anschlussleitungen müssen den einschlägigen VDE- und DIN-Bestimmungen entsprechen. Verwenden Sie nur Anschlussleitungen mit Kennzeichnung H 07 RN.

Ein Aufdruck der Typenbezeichnung auf der Anschlussleitungist Vorschrift.

Schadhafte Elektro-Anschlussleitungen

An elektrischen Anschlussleitungen entstehen oft Isolationsschäden.

Ursachen sind:

• Druckstellen, wenn Anschlussleitungen durch Fenster oder Türspalten geführt werden.
• Knickstellen durch unsachgemäße Befestigung oder Führung der Anschlussleitungen.
• Schnittstellen durch Überfahren der Anschluss leitungen.
• Isolationsschäden durch Herausreißen aus der Wandsteckdose.
  • Risse durch Alterung der Isolation.

Solche schadhaften Elektro-Anschlussleitungen dürfen nicht verwendet werden und sind auf Grund der Isolationsschädenlebensgefährlich!

Drehstrommotor 400 V/ 50 Hz

Netzspannung 400 Volt / 50 Hz.

Netzanschluss und Verlängerungsleitung müssen 5-adrig sein = 3 P + N + SL. - (3/N/PE).

Verlängerungsleitungen müssen einen Mindestquerschnitt von 1,5 mm² aufweisen (≤ 25m).

Verlängerungsleitungen müssen einen Mindestquerschnitt von 2,5 mm² aufweisen (> 25m).

Der Netzanschluss wird mit 16 A träge abgesichert.

Der „FI-Schutzschalter“ muss mit 30mA abgesichert sein.

Bei Netzanschluss oder Standortwechsel muss die Drehrichtung überprüft werden. Gegebenenfalls muss die Polarität getauscht werden.

Polwende-Einrichtung im Gerätestecker drehen.

Motor-Bremseinrichtung

Die Bremse bremst den Antriebsmotor der Sägewelle innerhalb 10 s ab.

Die elektrische Bremsung wird nach max.14 s unterbrochen.

Dauert der Bremsvorgang länger als 10 s darf die Maschine nicht mehr betrieben werden, da Bremse defekt. Maschine muss unbedingt von der Spannungsversorgung getrennt werden. Mit der Fehlerbehebung darf nur eine Elektrofachkraft beauftragt werden.

Betriebsart / Einschaltdauer

Der Elektromotor ist für Betriebsart S6 - 40 % dimensioniert.

S6 = Durchlaufbetrieb mit Aussetzbelastung.

40% = Bezogen auf 10 min. 4min. Belastung; 6min. Leerlaufbetrieb.

Bei Überlastung des Motors schaltet dieser selbsttätig ab, da ein Thermostat den Motor vor Überlastung schützt. Nach einer Abkühlzeit (zeitlich unterschiedlich) lässt sich der Motor wieder einschalten.

Prüfung elektrischer Anschluss

- Am Ein-Aus-Schalter die Maschine einschalten, die Sägewelle läuft an.

Achtung!

Drehrichtung überprüfen

- Drehstrommotoren müssen bei Neuanschluss oder Standortwechsel auf ihre Drehrichtung überprüft werden, gegebenenfalls muss mit dem Phasenwender die Drehrichtung geändert werden (Abb. A).

- Beim Ausschalten wird die Sägewelle innerhalb 10sec. abgebremst.

Drehrichtungsänderung

Abb. A

⚠ Anschlüsse und Reparaturen der elektrischen Ausrüstung dürfen nur von einer Elektrofachkraft durchgeführt werden.

Bei Rückfragen bitte folgende Daten angeben:

• Motorenhersteller; Motortype
• Stromart des Motors
- Daten des Maschinen- Typenschildes
- Daten der Elektrosteuerung

Bei Rücksendung des Motors immer die komplette Antriebseinheit mit Elektrosteuerung einsenden.

12. Schlepperanbau (bei kwz 7.0 und kw-ze 7.0)

• Zum Brennholzschneiden die Kreissäge in Längsrichtung an die 3-Punkt-Hydraulik des Schleppers anbauen und Gelenkwelle ankuppeln.
• Es darf sich keine Person zwischen Schlepper und Anbauge-rät aufhalten.
  • Die Gelenkwelle bei Betrieb mit der Kette gegen Durchdrehen sichern.
• Beim Verlassen des Arbeitsplatzes den Schlepper ausschalten und den Zündschlüssel abziehen.
  • Die Gelenkwelle nach dem Abkuppeln vom Schlepper am Haltebügel einhängen.
• Richtige Gelenkwelle verwenden. Wir empfehlen die scheppach-Gelenkwelle W110, Art.-Nr. 05018101.

• Beachten Sie vor der Inbetriebnahme die Sicherheitshinweise.
• Sämtliche Schutz- und Hilfseinrichtungen müssen montiert sein.
• Überprüfen Sie die Wippe. Diese muss selbstständig in die Ausgangsposition zurückkehren. Überprüfen Sie das Sägeblatt auf einwandfreien Sitz und auf die richtige Laufrichtung.
• Funktionsprüfung vor Arbeitsbeginn.
• Zur Inbetriebnahme der Säge Ein-Aus-Schalter betätigen. Bei Gelenkwellenbetrieb starten Sie den Motor des Schleppers sowie den Gelenkwellenantrieb.
• Die Säge ist ausschließlich zum Querschnittsägen von Brennholz mit max. 1 Meter Länge konstruiert.
• Unabhängig vom Holzdurchmesser darf nur ein Stück mit min. ∅ 60mm auf die Wippe gelegt werden.
• Mit beiden Händen am Griff die Wippe zum Sägeblatt schwenken.
• Danach die Wippe in Ausgangsposition bringen.
• Das zu sägende Holz darf nicht mit der Hand fixiert werden.
• Nach dem kompletten Stillstand der Säge Netzstecker ziehen. Bei Gelenkwellenbetrieb Traktor abstellen und Zündschlüssel ziehen!
• Umrüst-, Einstell-, Meß-, und Reinigungsarbeiten nur bei ausgeschaltetem Motor durchführen. Stillstand des rotierenden Werkzeugs abwarten und Netzstecker oder Zündschlüssel ziehen.

Die kw 7.0 / kwz 7.0, kw-ze 7.0 bietet Ihnen höchste Sicherheit durch einen geschlossenen Sägebereich.

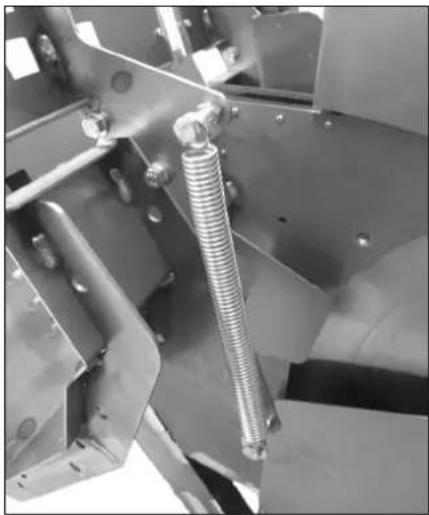

Die Kabelbinder an der Zugfeder entfernen. Den Schutzdeckel (1) aufklappen und die Zugfedern wie im Bild einhängen.

14. Handhabung mit dem Schutzkorb

• Schutzdeckel (1) aufklappen.
• Schnittgut einlegen.
• Schutzdeckel (1) schließen.
• Wippe (2) mit den Handgriffen (A) und (B) zum Sägeblatt schwenken und Schnittgut durchsägen.
• Wippe (2) zurückschwenken und Schutzdeckel öffnen.
• Schnittgut nachschieben und Schutzdeckel wieder schließen.

1 2 B 1 A 2

15. Sägebetrieb

1 Warten Sie nach dem Einschalten der Maschine, bis das Sägeblatt die volle Drehzahl erreicht hat.
2 Legen Sie das Holz in die Wippe und schließen Sie den Schutzdeckel.
3 Fassen Sie mit beiden Händen an die Griffe von Wippe und Schutzdeckel und führen Sie diese gleichmäßig an das Sägeblatt heran.
4 Üben Sie beim Sägen nur so viel Druck auf die Wippe aus, dass die Drehzahl des Sägeblattes nicht abfällt.
5 Entfernen Sie das Schnittholz aus der Wippe, nachdem diese wieder in die Ausgangsstellung zurückgekehrt ist und das Sägeblatt abgedeckt ist. Legen Sie dann das nächste Holz auf.

⚠ Achtung!

• Lassen Sie die Maschine während des Betriebes nicht unbeaufsichtigt
• Schalten Sie die Maschine aus, wenn nicht weitergearbeitet wird und ziehen Sie den Netzstecker oder den Zündschlüssel.

Arbeiten mit kw-ze 7.0

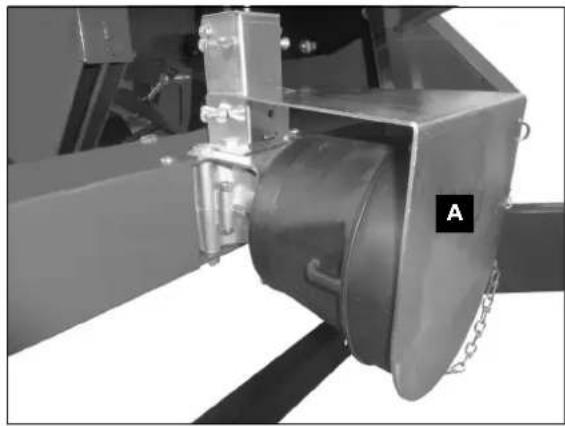

Abb.1 Bei Elektrobetrieb Schutzdeckel (A) in die untere Stellung

schieben damit der Elektrobetrieb aktiviert ist. (Abb.1)

Abb. 2 Bei Gelenkwellenbetrieb Schutzdeckel in der oberen Stellung

arretieren. Netzkabel abziehen. (Abb.2)

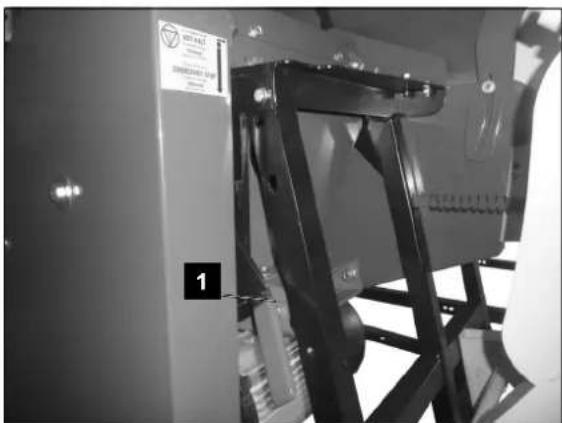

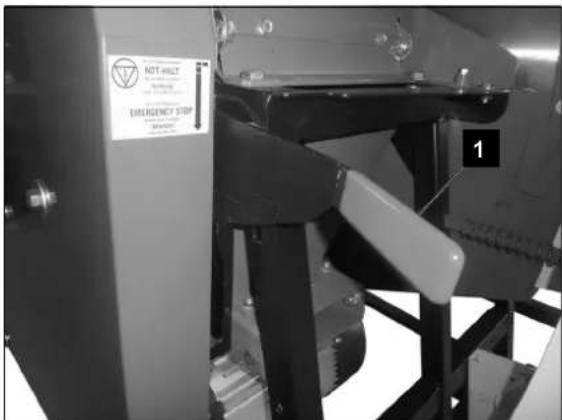

⚠ Achtung! Not-Halt nur für Gelenkwellenbetrieb (Abb. 3-4)

Abb.3

Im Gelenkwellenbetrieb bei Gefahr den Not-Halt-Hebel (1) leicht nach links ausrasten und nach unten schieben. Dabei stoppt das Sägeblatt und die Gelenkwelle läuft weiter. Danach die Gelenkwelle sofort am Traktor ausschalten! (Ansonsten sehr hoher Verschleiß am Antrieb!)

Achtung! Den Not-Halt nicht zum normalen Abschalten der Säge verwenden. (Ansonsten sehr hoher Verschleiß am Antrieb!)

Abb. 4

1

Arbeitsende

• Schalten Sie den Antrieb am Ausschalter oder Traktor aus.
• Warten Sie bis das Sägeblatt komplett zum Stillstand gekommen ist.
• Ziehen Sie den Netzstecker oder Zündschlüssel.
  • Allgemeine Wartungshinweise beachten.

- Bringen Sie die Wippe in Transportstellung und sichern Sie diese mit der Wippensperre.

16. Wartung und Instandhaltung

⚠ Wartungs-, Umrüst-, Einstell- und Reinigungsarbeiten nur bei ausgeschaltetem Motor und gezogenem Netzstecker bzw. Zündschlüssel durchführen.

• Anleitung bei der Maschine aufbewahren.
  • Maschine sauber halten.
• Beim Reinigen Schutzbrille tragen.

Vor Beginn der Wartungs- oder Kontrollmaßnahmen muss man den Arbeitsbereich reinigen und geeignetes Werkzeug in gutem Zustand bereithalten.

Die Zeitabstände beziehen sich auf normale Benutzungsbedingungen; wenn also die Maschine starker Belastung ausgesetzt ist, verringern sich diese Zeiten dementsprechend.

Die Maschinenverkleidungen, Blenden und Steuer ungshebel mit einem weichen, trockenen oder leicht mit neutralem Reinigungsmittel angefeuchteten Tuch reinigen; keine Lösungsmittel wie Alkohol oder Benzin verwenden, weil sie die Oberflächen angreifen können.

Öle und Schmierfette außerhalb der Reichweite von unbefugtem Personal halten; die Anweisungen auf den Behältern aufmerksam durchlesen und genau befolgen; direkten Kontakt mit der Haut vermeiden und nach Benutzung gut abspülen.

Keilriemenspannung nach erster Betriebsstunde sowie vor jeder Inbetriebnahme prüfen. Dazu die Knebelschraube der Motorkonsole lösen. Die Konsole nach unten drücken und die Knebelschraube wieder fest anziehen.

Sämtliche Kugellager sind mit Dauerschmierung versehen. Das Kreissägeblatt ist ein Verschleißteil und ist vor jeder Inbetriebnahme zu überprüfen. Nur ein gut geschärftes, geschränktes Sägeblatt bringt gute Schnittleistung. Gelegentliches Einfetten des Sägeblatts ist empfehlenswert.

Bei Verschleißerscheinungen im Sägeschlitz der Wippe müssen die Wippenteile ersetzt werden.

Zusätzliche Wartungsarbeiten bei Gelenkwellenantrieb

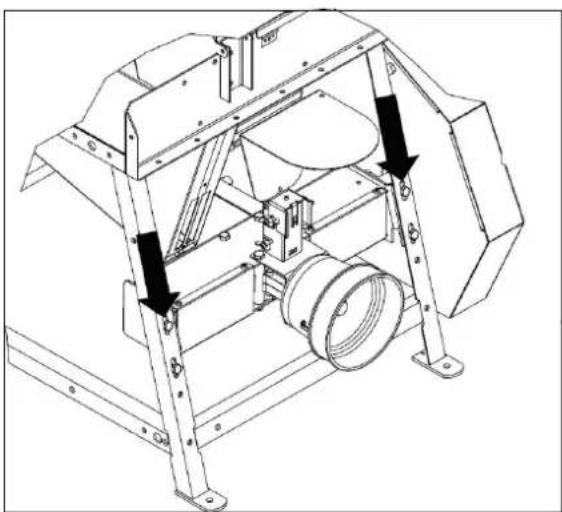

Abb.5 Keilriemen nachspannen (Abb. 5)

- Die Sechskantschrauben lösen und das Getriebe gleichmäßig nach unten drücken. Das Getriebe muss parallel nachgestellt werden.

- Sechskantschrauben kräftig anziehen.

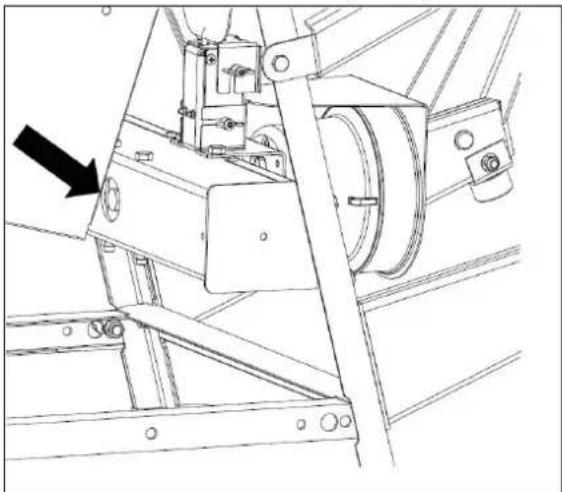

Abb.6 Getriebeöl austauschen (Abb. 6)

• Das Getriebeöl jährlich erneuern.

• Verwenden Sie Getriebeöl SAE 90.

• Die Füllmenge beträgt 0,35 Liter.

- Abbildung 6 zeigt die Winkelgetriebe-Öleinfüllschraube.

- Altöl umweltfreundlich entsorgen.

Nach allen Wartungs- und Reinigungsarbeiten alle Sicherheitseinrichtungen überprüfen.

Instandhaltung

Schalten Sie den Motor aus und lassen Sie den Motor abkühlen. Ziehen Sie den Netz-/ oder Zündkerzenstecker. Überprüfen Sie den allgemeinen Zustand der Maschine. Achten Sie auf lockere Schrauben, fehlerhafte Ausrichtung oder Klemmen von beweglichen Teilen, Bruch von Teilen und jede andere Bedingung, die den sicheren Betrieb beeinträchtigen könnte.

Entfernen Sie alle Fremdkörper und andere Materialien, die sich auf dem Sägeblatt und der Einheit angesammelt haben. Reinigen Sie die Maschine nach jeder Verwendung. Verwenden Sie dann ein hochwertiges und dünnflüssiges Maschinenöl, um alle beweglichen Teile zu schmieren.

⚠ Verwenden Sie niemals einen Hochdruckreiniger, um Ihre Maschine zu reinigen. Wasser kann in dichte Bereiche der Maschine und des Getriebegehäuses eindringen und Schäden an Spindeln, Zahnrädern, Lagern, oder dem Motor verursachen. Der Einsatz von Hochdruckreinigern führt zu einer verkürzten Lebensdauer und reduziert die Wartungsfreundlichkeit.

Geübte Handwerker können kleine Reparaturen an der Maschine selbst durchführen.

• Sägeblatt regelmäßig überprüfen. Verwenden Sie nur gut geschärfte, rissfreie und nicht verformte Sägeblätter. Nur Werkzeuge einsetzen, die der Europäischen Norm EN 847-1 entsprechen.
• Abgenutzte Wippenlager sofort austauschen.
• Nach allen Wartungs- und Reinigungsarbeiten alle Sicherheitseinrichtungen überprüfen.
• Überprüfen Sie, dass keine Werkzeuge oder sonstigen Teile an oder in der Maschine sich befinden, bevor diese wieder in Betrieb genommen wird.
• Eventuelle Sägemehlverstopfungen am Auswurf entfernen.

Service-Informationen

Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.

Verschleißteile*: Sägeblatt; Wippeinlagen

* nicht zwingend im Lieferumfang enthalten!

17. Sägeblattwechsel

Abb.1 Ziehen Sie den Netzstecker!

Stillstand abwarten und abkühlen lassen!

Der Sägeblattwechsel kann nur in Brennholzschnittstellung vorgenommen werden.

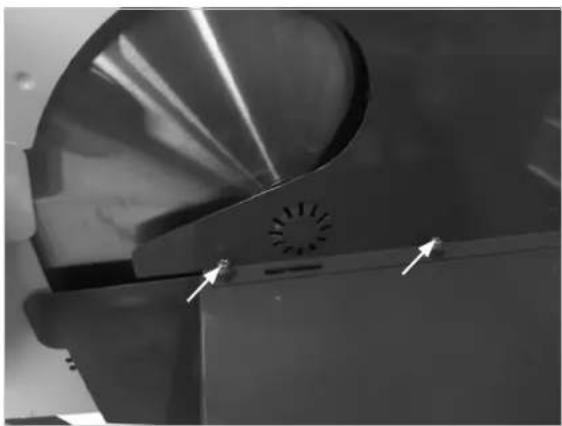

Schutzhaube links und rechts mit je 2 Sechskantschrauben lösen bis sich die Schrauben leer durchdrehen lassen, danach die Schutzhaube nach oben klappen.

(Abb. 1; 2; 3)

Abb.2

Zum Arretieren des Sägeblattes den Arretierungsstift (1) (befindet sich im Gestellrahmen siehe Abb. 4) durch die entsprechende Öffnung am Sägeblattschutz (Abb. 5) stecken. Hierzu führen Sie den Bolzen vollständig und gerade in das Loch ein. Verwenden Sie die entsprechende Bohrung (abhängig von der Sägeblattart) sodass der Bolzen am tiefsten Punkt (Zahngrund) anliegt.

Abb.5

Sägeblatt mit dem mitgelieferten Gabelschlüssel / Innensechskantschlüssel (2) lösen. (Abb. 6)

Entfernen Sie Sägeblattflansch und Sägeblatt.

Setzen Sie das neue Sägeblatt ein.

Montieren Sie den Sägeblattflansch wieder und ziehen Sie die Spannschraube fest an.

Entfernen Sie den Arretierungsstift.

Sägeblattschutz absenken und festschrauben.

Achtung! Beim Einsetzen des Sägeblattes auf die richtige Laufrichtung achten!

1. Fehlersuche

Fehler Mögliche	Ursache Abhilfe
Sägeblatt löst sich nach Abschalten des Motors	1. Befestigungsmutter zu leicht angezogen	1. Befestigungsmutter anziehen; Rechtsgewinde
Brandflächen an der Schnittfläche	1. stumpfes Sägeblatt2. falsches Sägeblatt	1. Sägeblatt schärfen, austauschen2. Sägeblatt austauschen
Motor läuft nicht an 1. Ausfall Netzsicherung2. Verlängerungsleitung defekt3. Anschlüsse an Motor oder Schalter nicht in Ordnung4. Bei kw-ze 7.0: Schutzdeckel nicht auf Zapfwellenschutz montiert		1. Netzsicherung prüfen2. Verlängerungsleitung überprüfen, defekte Leitung nicht mehr benutzen, fachmännisch reparieren lassen.3. Von Elektrofachkraft überprüfen lassen.4. Schutzdeckel auf Zapfwellenschutztopf montieren.
Falsche Motordrehrichtung	Falschanschluss Phase drehen
Motor bringt keine Leistung, schaltet selbstständig ab	1. Überlastung durch stumpfes Sägeblatt2. Thermoschutz spricht an	1. Geschärftes Sägeblatt einsetzen.2. Nach Abkühlzeit wieder einschalten
Nachlassende Sägeleistung bei voller Drehzahl	Riemen locker Riemen nachspannen

⚠ Elektrotechnische Wartungsarbeiten dürfen nur von einer Elektrofachkraft durchgeführt werden!

19. Entsorgung und Wiederverwertung

⚠ Elektrotechnische Wartungsarbeiten dürfen nur von einer Elektrofachkraft durchgeführt werden!

Beim Entsorgen der Maschine müssen die örtlichen gesetzlichen Bestimmungen eingehalten werden.

Bitte wenden Sie sich im Falle einer Entsorgung an den Hersteller.

Altgeräte dürfen nicht in den Hausmüll!

Dieses Symbol weist darauf hin, dass dieses Produkt gemäß Richtlinie über Elektro- und Elektronik-Altgeräte (2012/19/EU) und nationalen Gesetzen nicht über den Hausmüll entsorgt werden darf. Dieses Produkt muss bei einer dafür vorgesehenen Sammelstelle abgegeben werden. Dies kann z. B. durch Rückgabe beim Kauf eines ähnlichen Produkts oder durch Abgabe bei einer autorisierten Sammelstelle für die Wiederaufbereitung von Elektro- und Elektronik- Altgeräte geschehen. Der unsachgemäße Umgang mit Altgeräten kann aufgrund potentiell gefährlicher Stoffe, die häufig in Elektro- und Elektronik-Altgeräten enthalten sind, negative Auswirkungen auf die Umwelt und die menschliche Gesundheit haben. Durch die sachgemäße Entsorgung dieses Produkts tragen Sie außerdem zu einer effektiven Nutzung natürlicher Ressourcen bei. Informationen zu Sammelstellen für Altgeräte erhalten Sie bei Ihrer Stadtverwaltung, dem öffentlich-rechtlichen Entsorgungsträger, einer autorisierten Stelle für die Entsorgung von Elektro- und Elektronik-Altgeräten oder Ihrer Müllabfuhr.

Garantiebedingungen

Revisionsdatum 19. Dezember 2018

Sehr geehrte Kundin, sehr geehrter Kunde,

unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte ein Gerät dennoch nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der unten angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die Servicerufnummer zur Verfügung. Die nachfolgenden Hinweise sollen Ihnen für eine problemlose Bearbeitung und Regulierung im Schadensfall dienen.

Für die Geltendmachung von Garantieansprüchen - innerhalb Deutschland - gilt folgendes:

1. Diese Garantiebedingungen regeln unsere zusätzlichen Hersteller-Garantieleistungen für Käufer (private Endverbraucher) von Neugeräten. Die gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Für diese ist der Händler zuständig, bei dem Sie das Produkt erworben haben.

2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neuen Gerät, die auf einem Material- oder Herstellungsfehler beruhen und ist - nach unserer Wahl - auf die unentgeltliche Reparatur solcher Mängel oder den Austausch des Gerätes beschränkt (ggf. auch Austausch mit einem Nachfolgemodell). Ersetzte Geräte oder Teile gehen in unser Eigentum über. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder beruflichen Einsatz konstruiert wurden. Ein Garantiefall kommt daher nicht zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unseren Garantieleistungen ausgenommen sind:

• Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung, nicht fachgerechte Installation, Nichtbeachtung der Bedienungsanleitung (z.B. Anschluss an eine falsche Netzspannung oder Stromart) bzw. der Wartungs- und Sicherheitsbestimmungen oder durch Einsatz des Geräts unter ungeeigneten Umweltbedingungen sowie durch mangelnde Pflege und Wartung entstanden sind.
• Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Werkzeugen bzw. Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub), Transportschäden, Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden sind.
• Schäden am Gerät oder an Teilen des Geräts, die auf einen bestimmungsgemäßen, üblichen (betriebsbedingten) oder sonstigen natürlichen Verschleiß zurückzuführen sind sowie Schäden und/oder Abnutzung von Verschleißteilen.
• Mängel am Gerät, die durch Verwendung von Zubehör-, Ergänzungs- oder Ersatzteilen verursacht wurden, die keine Originalteile sind oder nicht bestimmungsgemäß verwendet werden.
• Geräte, an denen Veränderungen oder Modifikationen vorgenommen wurden.
• Geringfügige Abweichungen von der Soll-Beschaffenheit, die für Wert und Gebrauchstauglichkeit des Geräts unerheblich sind.
• Geräte an denen eigenmächtig Reparaturen oder Reparaturen, insbesondere durch einen nicht autorisierten Dritten, vorgenommen wurden.
• Wenn die Kennzeichnung am Gerät bzw. die Identifikationsinformationen des Produktes (Maschinenaufkleber) fehlen oder unlesbar sind.

• Geräte die eine starke Verschmutzung aufweisen und daher vom Servicepersonal abgelehnt werden. Schadensersatzansprüche sowie Folgeschäden sind von dieser Garantieleistung generell ausgeschlossen.

• Die Garantiezeit beträgt regulär 24 Monate* (12 Monate bei Batterien / Akkus) und beginnt mit dem Kaufdatum des Gerätes. Maßgeblich ist das Datum auf dem Original-Kaufbeleg. Garantieansprüche müssen jeweils nach Kenntniserlangung unverzüglich erhoben werden. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services. Das betroffene Gerät ist in gesäubertem Zustand zusammen mit einer Kopie des Kaufbelegs, - hierin enthalten die Angaben zum Kaufdatum und der Produktbezeichnung - der Kundendienststelle vorzulegen bzw. einzusenden. Wird ein Gerät unvollständig, ohne den kompletten Lieferumfang eingesendet, wird das fehlende Zubehör wertmäßig in Anrechnung / Abzug gebracht, falls das Gerät ausgetauscht wird oder eine Rückerstattung erfolgt. Teilweise oder komplett zerlegte Geräte können nicht als Garantiefall akzeptiert werden. Bei nicht berechtigter Reklamation bzw. außerhalb der Garantiezeit trägt der Käufer generell die Transportkosten und das Transportrisiko. Einen Garantiefall melden Sie bitte vorab bei der Servicestelle (s.u.) an. In der Regel wird vereinbart, dass das defekte Gerät mit einer kurzen Beschreibung der Störung per Abhol-Service (nur in Deutschland) oder - im Reparaturfall außerhalb des Garantiezeitraums - ausreichend frankiert, unter Beachtung der entsprechenden Verpackungs- und Versandrichtlinien, an die unten angegebene Serviceadresse eingesendet wird. Beachten Sie bitte, dass Ihr Gerät (modellabhängig) bei Rücklieferung, aus Sicherheitsgründen - frei von allen Betriebsstoffen ist. Das an unser Service-Center eingeschickte Produkt, muss so verpackt sein, dass Beschädigungen am Reklamationsgerät auf dem Transportweg vermieden werden. Nach erfolgter Reparatur / Austausch senden wir das Gerät frei an Sie zurück. Können Produkte nicht repariert oder ausgetauscht werden, kann nach unserem eigenen freien Ermessen ein Geldbetrag bis zur Höhe des Kaufpreises des mangelhaften Produkts erstattet werden, wobei ein Abzug aufgrund von Abnutzung und Verschleiß berücksichtigt wird. Diese Garantieleistungen gelten nur zugunsten des privaten Erstkäufers und sind nicht abtret- oder übertragbar.

• Für die Geltendmachung Ihres Garantieanspruches kontaktieren Sie bitte unser Service-Center (via Post, eMail oder telefonisch).

Bitte verwenden Sie vorzugsweise unser Formular auf unserer Homepage: https://www.scheppach.com/Reparaturservice.aspx.

Bitte senden Sie uns keine Geräte ohne vorherige Kontaktaufnahme und Anmeldung bei unserem Service-Center.

Für die Inanspruchnahme dieser Garantiezusagen ist der Erstkontakt mit unserem Service-Center zwingende Voraussetzung.

1. Bearbeitungszeit - Im Regelfall erledigen wir Reklamationssendungen innerhalb 14 Tagen nach Eingang in unserem Service-Center. Sollte in Ausnahmefällen die genannte Bearbeitungszeit überschritten werden, so informieren wir Sie rechtzeitig.
2. Verschleißteile - Verschleißteile sind: a) mitgelieferte, an- und/oder eingebaute Batterien / Akkus sowie b) alle modellabhängigen Verschleißteile (siehe Bedienungsanleitung). Von der Garantieleistung ausgeschlossen sind tief entladene bzw. an Gehäuse und oder Batteriepolen beschädigte Batterien / Akkus.
3. Kostenvoranschlag - Von der Garantieleistung nicht oder nicht mehr erfasste Geräte reparieren wir gegen Berechnung. Auf Nachfrage bei unserem Service-Center können Sie die defekten Geräte für einen Kostenvoranschlag einsenden und ggf. dem Service-Center schriftlich (per Post, eMail) die Reparaturfreigabe erteilen. Ohne Reparaturfreigabe erfolgt keine weitere Bearbeitung.
4. Andere Ansprüche, als die oben genannten, können nicht geltend gemacht werden.

Die Garantiebedingungen gelten nur in der jeweils aktuellen Fassung zum Zeitpunkt der Reklamation und können ggf. unserer Homepage (www.scheppach.com) entnommen werden.

Bei Übersetzungen ist stets die deutsche Fassung maßgeblich.

scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH · Günzburger Str. 69 · 89335 Ichenhausen (Deutschland) · www.scheppach.com

Telefon: +49 [0] 8223 4002 99 oder [phone] (Service-Hotline/Freecall Rufnummer dt. Festnetz**) · Telefax +49 [0] 8223 4002 20 · E-Mail: [e-mail] · Internet: http://www.scheppach.com

Table of content

scheppach Fabrikation von Holzbearbeitung- smaschinen GmbH

Fig.1 Ziehen Sie den Netzstecker oder bei Gelenkwellenbetrieb

den Zündschlüssel ab!

scheppach Fabrikation von Holzbearbeitungs- maschinen GmbH

56 FR
Bite blei Bestellung von lackheiten Ersätzlichen RAL-Nummer angebent Fiease indicale RAL number when ordering variedised spare parsi Schwarz / Black: RAL-9005 Baiu / Blue: RAL-5010 Grau / Gray: RAL-7047

kw 7.0, 380 - 420V / 5,2kW / 7,5kW

Schaltplan / Connection diagram / Schéma des connexions

P1 = 5,2kW; P2 = 4,0 kW mit Bremsplatine

P1 = 7,5kW; P2 = 6,0 kW mit Bremsplatine

3N~ 50Hz 400/230V 18A L1 L2 L3 N PE ① ② ③ A1 A2 21 5 3 1 400V U A2 22 6 4 2 ④ ⑤ ⑥ br sw gr bl gnge Komponentenliste: 1: Gehäuse K3000 2: Taster Ein/Aus 3: Klibo Uc:400V~ 4: Bremsplatine 408306 5: Thermistor 6: Motor 15300109

kw-ze 7.0, 380 - 420V / 5,2kW

Schaltplan / Connection diagram / Schéma des connexions

P1 = 5,2kW; P2 = 4,0 kW mit Bremsplatine

3N~50Hz 400/230V L1 L2 L3 N PE ① ② ③ ④ ⑤ ⑥ Componentenliste: 1: Gehäuse K3000 2: Taster EIN/AUS 3: Kilbo Uc400V~ 4: Bremsplatine 408306 5: Thermokontakt 6: Motor 7: Endschalter 40722016 gnge br eng gr bl bl br 13160101

scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH • Günzburger Str. 69 • D-89335 Ichenhausen

Konformitätserklärung

CE

DE	erklärt folgende Konformität gemäß EU-Richt-line und Normen für den Artikel
GB	hereby declares the following conformity under the EU Directive and standards for the following article
FR	déclare la conformité suivante selon la directive UE et les normes pour l’article
IT	dichiara la seguente conformità secondo le direttive e le normative UE per l’articolo
CZ	prohlašuje následující shodu podle smernice EU a norem pro výrobek
HU	az EU-irányelv és a vonatkozó szabványok sze-rinti következo megfeleloségi nyilatkozatot teszi a termékre
HR	ovime izjavljuje da postoji sukladnost prema EU-smjernica i normama za sljedece article
RO	declară următoarea conformitate corespunzător directivelor și normelor UE pentru articolul
TR	Normları geregince asagídaki uygunluk açıkla masını sunar.
FIN	vakuuttaa täten, että seuraava tuote täyttää ala esitetyt EU-direktiivit ja standardit
PL	deklaruje, ze produkt jest zgodny z nastepujacy-mi dyrektywami UE i normami
SLO	izjavlja sledeco skladnost z EU-direktivo in nor-mami za artikel

89/686/EC_96/58/EC X 2006/42/EC Annex IV Notified Body: PZ.LSV Prüf- und Zertifizierungsstelle der Sozial- versicherung für Landwirtschaft, Forsten & Gartenbau Weißensteinstraße 70-72, 34131 Kassel Notified Body No: 2157 Reg. No.: X 2000/14/EC_2005/88/EC Annex V Annex VI Noise: measured LWA=93/99 dB(A); guaranteed LWA=86/91 dB(A) Notified Body: Notified Body No.: 2004/26/EC Emission. No:

Standard references: EN 55014-1:2006+A1:2009+A2:2011; EN 61000-3-2:2006+A1:2009+A2:2009; EN6100-3-3:2008 (teilweise); EN 1870-6:2017; EN 60204-1:2006/A1:2009; EN 61140:2002/A1:2006; EN 60745-1/A11:2010; EN ISO 12100:2010

Ichenhausen, den 04.04.2018

Art.-No. 1905115902 / 1905115903 / 1905115904 / 1905115905 from serien number 1001 Subject to change without notice

Documents registar: Reinhold Bauer Günzburger Str. 69, D-89335 Ichenhausen
