BEDIENUNGSANLEITUNG Ambiente Nova Glatz

DE Montage- und Bedienungsanleitung 2

Herzlich willkommen 3

Optionales Zubehör 3

Technische Daten

3

Sicherheitshinweise 4

Montage und Inbetriebnahme 6

Gebrauch 8

Wartung und Pflege 10

Demontage 10

Gewährleistung

11

Entsorgung 11

Bestimmungsgemässe Verwendung

Das Produkt dient als Vorrichtung zum Schutz des menschlichen Körpers vor Sonneneinstrahlung. Das Produktarf nur in privaten Haushalten, in der Gastronomie und Hotellerie, oder in einem vergleichbaren Umfeld eingesetzt werden. Das Produktarf nur gemäss dieser Montage- und Bedienungsanleitung verwendet werden. Jegliche andere als in dieser Montage- und Bedienungsanleitung beschriebene Verwendung gilt als nicht bestimmungsgemäße Verwendung. Änderungen im Zuge des technischen Fortschritts bleiben vorbehalten. In dieser Anleitung wird der AMBIENTE Nova auch als «Produkt» oder «Sonnenschirm» bezeichnet.

Verwendete Warnworte

IGEFAHR Unmittelbar gefährliche Situation, die zum Tod oder schweren Verletzungen führen kann.

IVORSICHT Potenziell gefährliche Situation, die zukleineren bis mittelschweren Verletzungen führen kann.

HINWEIS Eine Situation, die zu Sachbeschädigungen führen kann.

3

Herzlich willkommen

Herzlichen Glückwunsch zum Kauf Ihr's neuen AMBIENTE Nova. Sie haben ein hochwertiges Produkt erworben. Diese Anleitung ist Bestandteil these Produkte. Sie enthalt wichtige Informationen zur Sicherheit, Verwendung und Entsorgung für Anwender des Produkte.itte machen Sie sich mit allen aufgeführten Informationen vertraut, bevor Sie das Produkt verwenden. Das Produkt darf nur wie hierin beschreiben und fur die angegebenen Anwendungsszenarien verwendet werden. Bei ordnungsgemasser Verwendung und Pflege, wird Ihnen der AMBIENTE Nova jahrelang gute Dienste leisten.

Optionales Zubehör

Zu Ihrhem Sonnenschirm gibt es ein hochwertiges Zubehörprogramm. Es umfasst unter anderen folgende Produkte, welche perfect zu Ihr hem Sonnenschirm passen:

• Sockel
• Montageplatten
  Bodenhulsen
  Mauerkonsole
  Drehfuss
  Schutzhülle
• OSYRION Spot

Fragen Sie dazu ihren GLATZ-Händler.

Technische Daten

Grösse [cm]	Grundfläche [m2]	Schliesshöhe ohne/mit Volant [cm]	Durchgangshöhe ohne/mit Volant [cm]	Gesamthöhe [cm]
ø 400	11.3	158/134	225/201	365
ø 500	17.7	146/122	225/201	401
400x300	12.0	80/56	225/201	334
450x350	15.8	80/56	225/201	368
350x350	12.3	92/68	225/201	343
400x400	16.0	80/56	225/201	367

Angaben bei Verwendung der Bodenhülse M4

Sicherheitshinweise

LESEN SIE ALLE SICHERHEITSHINWEISE SORGFÄLTIG DURCH UND STELLEN SIE SICHER, DASS SIE SIE VERSTEHN.

• Alle Anweisungen befolgen, um Unfälle, Feuer, Explosionen, Stromschäge oder andere Gefahren zu vermeiden, welche Sachschäden verursachen und/oder zu schweren oder tödlichen Verletzungen führen können.
• Sicherstellen, dass jeder Person die das Produkt verwendet, diese Warnungen und Anweisungen gelesen hat und befolgt.
• These Montage- und Bedienungsanleitung für die Zukunft aufheben. Sie muss nachfolgenden Benutzern des Produkts weitergegeben werden.
• Der Hersteller haftet nicht für materielle Schäden oder Verletzungen, die durch falsche Handhabung oder Nichteinhaltung der Sicherheitshinweise entstanden sind. In solchen Fällen wird die Gewährleistung ungültig.
  Die Schutzwirkung gegen gefährliche UV-Strahlung ist je nach Umgebung unterschiedlich. Eventuell sind zusätzliche Massnahmen zum Schutz der Haut notig.
• Kinder)durfen nicht mit dem Produkt spielen.
• !GEFAHR Kinder immer von Verpackungsmaterial fernhalten -这点，Kinder untersätzen Gefahren. Dieses Produkt ist kein Spielzeug.
• Kinder ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten, mangelnder Erfahrung und Kenntisse)durfen das Produkt nur gebrauchen, wenn sie von einer für ihre Sicherheit zuständigen Person beaufsichtigt werden oder ihren der sichere Gebrauch des Gerätes gezeigt wurde und sie die damit verbundenen Gefahren verstanden haben. Reinigungsa- und Wartungsarbeiten dürfen nicht von Kindern ohne Beaufsichtigung durchgefuhrt werden.
• Das Gerät bei Mangel an Koncentration / Aufmerksamkeit und / oder unter Einfluss von Drogen, Alkohol oder Medikamenten nicht verwenden.
• Das Produkt muss in einem Sockel mit geeignetem Gewicht oder einer Bodenhülse mit genugend fester Verankierung aufgestellt werden.
• Das Produkt nicht fallen oder anschlagen halten.

• Spannweite des Sonnenschirms vor dem Öffnen / Schliessen prufen.

• Sicherstellen, dass beim Öffnen / Schliessen keine Personen / Objekte im Bewegungsbereich sind. Ansonsten können Verletzungen / Beschädigungen auftreten.

• !GEFAHR Sonnenschirm bei auffrischendem Wind, stürmischen Wetterverhältnissen und / oder Schneefall schliessen.
• Angaben für die maximal zulässige Windgeschwindigkeit bei fester Bodenverankerung (Bodenhülse in Beton eingesetzt) beachten. Falls eine andere Befestigungsmethode verwendet wird, ist die zulässige Windgeschwindigkeit reduziert.
• Unbeaufsichtigte Schirme)durfen nicht geöffnet bleiben. Allfällige Schäden fallen nicht unter die Gewährleistung. Geschlossene Schirme immer mit einem Bindegurt zusammenbinden.
• Nur Originalzubehör und -ersatzteile verwenden.
• Veränderungen am Produkt und technische Modifizierungen sind nicht zulässig.
• Wahlrend dem Öffnen und Schliessen des Schirms muss dieser überwacht werden.
• Schirm und Zubehör regelmässig auf übermässigen Verschleiss und Beschädigungen überprüfen. Werden Mängel festgestellt, diese vor dem weiteren Gebrauch beheben halten.
• Keine Lösungsmittel und scheuernde Reinigungsmittel verwenden.
• Demontierte Schirme)durfen nur liegend gelagert werden.
• Bei Verwendung einer festen Bodenverankerung muss die Installation durch speziell geschulte Personen gemäß den separates Montageanweisungen erfolgen.
• Keine offene Flamme in der Nähe oder unter dem Sonnenschirm anzünden.

Montage und Inbetriebnahme

Schirm auspacken

Lieferumfang:

• Schirm
  -Kurbel
• Bindegurt
• Standrohrabdeckung
  -Bedienungsanleitung

Verpackungsmaterial sachgerecht entsorgen und von Kindern fernhalten. Defektes Material nicht in Betrieb besteht. Im Falle von Schaden unverzüglich den Transportdienstleister informieren.

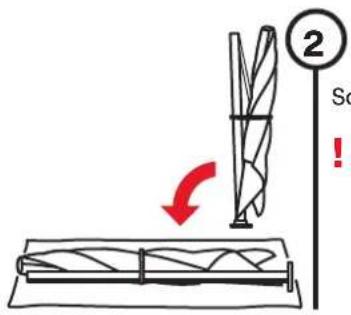

Schirm ablegen

Schirm vorsichtig auf saubere, horizontale Fläche legen. Der Schirm ist sehr schwer. Zu dritt arbeiten und den Schirm gut festhalten.

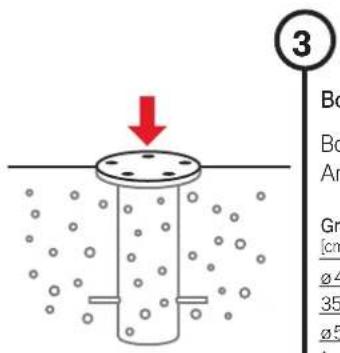

BodenbefestigungVBorbereiten

Bodenbefestigung gemass separator Anleitung setzen.

minimales maximale Gewicht Windstarke*

Grosse

• maximale Windstärke bei fixer Verankierung im Boden.

(4)

Optionales Standrohr vormontieren

1. Standrohr auf Bodenbefestigung stellen. Die Seite mit den beiden Gewindelochern muss nach vorne (dem Schirmdach zugewandt) zeigen
2. Lochbild/Position ausrichten
   3.5 Unterlagsscheiben auflegen
3. Standrohr mit 5 Sechskantschrauben vormontieren

Die Seite mit den beiden Gewin- delochern muss nach vorne (dem Schirmdach zugewandt) zeigen.

(5)

Schirm vormontieren

1. Standrohrabdeckung auf Mast schiebern
2. Schirm auf Standrohr stellen
3. Schirm mit 2 Unterlagsscheiben und 2 Rundkopfschrauben mit dem Standrohr fest verschrauben
4. Kurbel aufsetzen und Bindegurt offen
5. Schirm mit Kurbel öffnen
6. Sicherstellen, dass die Innenteile ineinander greifen
   Der Schirm ist sehr schwer. Zu dritt arbeiten und den Schirm gut festhalten.

(6)

Schirm fixieren

1. Schirmposition final austrichten
2. Schirm durch Festziehen der 5 Sechskantschrauben fixieren
3. Standrohrabdeckung ganz nach unten schieben
4. Schirm schliessen
5. Stoffsegmente herausziehen/wickeln
6. Schirm mit Bindegurt sichern
7. Kurbel abnehmen

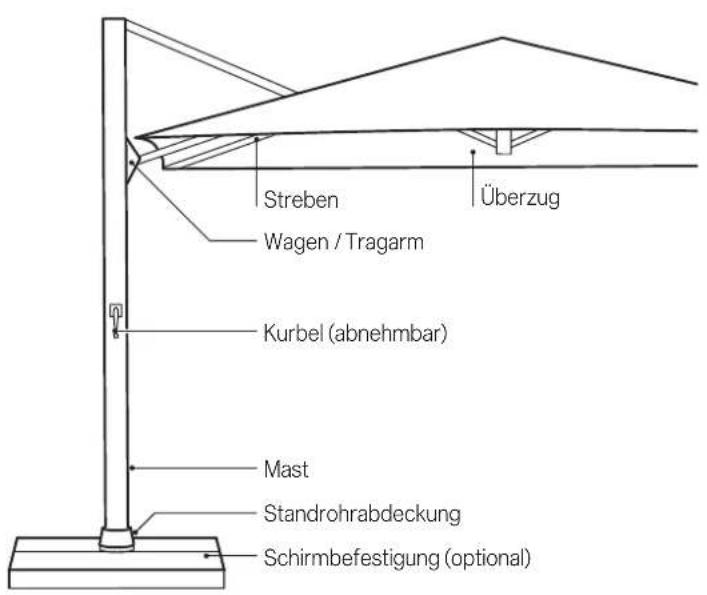

Gebrauch

8 9

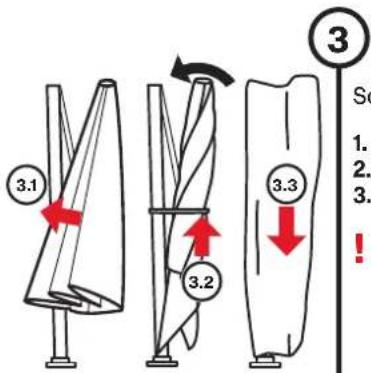

Schirmbinden/schützen

1. Stoffsegmente herausziehen/wickeln
2. Schirm mit Bindegurt sichern
3. Bei Bedarf Schutzhülle überziehen

Um die Lebensdauer des Überzuges zu verlangern, empfeht GLATZ grundsätzlich den Einsatz einer Schutzhülle, wenn der Schirm geschlossen ist. Nur vollständig trockene Schirmewickeln / einpacken.

Wartung und Pflege

• Sonnenschirm in geöffnetem Zustand trocknen setzen, um Bildung von Schimmel und Verfährbungen zu verhindern.
• Eine Schutzhülle schützt den Sonnenschirm und verlangert seine Lebensdauer.
  Die Schutzhülle nur in trockenem Zustand über den trockenen Sonnenschirmziehen.
  Schutzhülle weder in der Waschmaschine noch chemisch reinigen.
• Reinigen Sie den Überzug des Sonnenschirms bei Bedarf mit lauwarmem Wasser, Feinwaschmittel und einem Schwamm.
• Verwenden Sie kein Bleichmittel und keine scharfen Objekte, um Beschädigungen am Überzug zu vermeiden.
• Von Zeit zu Zeit festen Sitz aller Schrauben überprüfen, bei Bedarf nachziehen.
• Wenn der Sonnenschirm an stark exponentierter Stelle stehen, muss mit erhöhtem Verschleiss gerechnet werden. In solchen Fällen empfehlen wir eine intensivere Wartung und Pflege.
• In den meisten Fällen konnen defekte Schirme von ihrer GLATZ Partner repariert werden. Verwenden Sie ausschliesslich Originalersatzteile von GLATZ.

Demontage

Sonnenschirm abbauen, falls er für längerere Zeit nicht verwendet wird.

GEFAHRI KIPPGEFAHR. VERLETZUNGSGEFAHR DURCH EINEN UMKIPPENDEN SONNENSCHIRM.

1. Sonnenschirm sachgemassi schliessen und zusammenbinden.
2. Sonnenschirm in umgekehrter Montagerichtigung demontieren.
3. Sonnenschirm in liegender Position zusammen mit allen Zubehörteilen an einem trockenen Ort lagern.

Gewährleistung

Nehmen Sie immer zuerst mit ihrem GLATZ Partner Kontakt auf, bevor Sie das Produkt einsenden. Die Gewährleistung auf den Schirm beträgt 24 Monate ab Kaufdatum. Die Gewährleistung erlischt in folgenden Fällen:

Aussere Gewalteinwirkung
- Unsachgemäß Bedienung und Wartung des Schirms
- Beschädigungen durch höhere Gewalt

Die Windgewährleistung für einen offen den Schirm ist beschränkt. Die maximal zulässigen Windgeschwindigkeiten bedingten immer eine fixe Verankerung im Boden. Bei mehreren Schirmen ist ein Mindestabstand von 25 cm zwischen zwei Schirmen einzuhalten. Ebenfalls ist zwischen dem Schirm und Wänden der Mindestabstand von 25 cm einzuhalten.

Entsorgung

Dieses Symbol auf dem Produkt, den Zubehörteilen oder auf der Verpackung zeigt an, dass das Produkt nicht als unsortierter Hausmüll behandelt werden darf, sondern separates entsorgt werden muss. Entsorgen Sie das Produkt an einer davon vorgesehenen Sammelstelle für Recycling. Die Verpackung ist aus umweltfreundlichen Materialien hergestellt, die in ihren lokalen Recyclingeinrichtungen entsorgt werden können. Mit der korrekten Entsorgung der Verpackungen und Verpackungsabfälle halten Sie, möglich Gehafren für die Umwelt und die Gesundheit zu vermeiden. Das Produkt besteht aus Metall und synthetischen Teilen. Eine Entsorgung zum Ende der Lebensdauer muss im Rahmen der regionalen Umwelt- und Abfallvorschriften erfolgen.
