42LB5800 - Fernseher LG - Kostenlose Bedienungsanleitung

BEDIENUNGSANLEITUNG 42LB5800 LG

English Deutsch Connect various external devices to the TV and switch input modes to select an external device. For more information of external device's connection, refer to the manual provided with ‘each device. Available external devices are: HD receivers, DVD players, VCRS, audio systems, USB storage Verfügbare externe Geräte sind: HD-Receiver, devices, PC, gaming devices, and other external DVD-Player, Videorekorder, Audiosysteme, USB- devices. Speichergeräte, PCs, Spielkonsolen und weitere externe Geräte. Fr O NOTE — Verbinden Sie mehrere externe Geräte mit dem TV-Gerät, und wechsein Sie die Eingangsmodi, um ein extemes Gerät auszuwählen. Weitere Informationen zum Anschluss von externen Geräten entnehmen Sie bitte dem Handbuch des jeweiligen Gerätes. -@ HNEIS —— +_ The external device connection may differ + Der Anschluss für externe Geräte kann von Modell zu Model unterschiediich sein. Verbinden Sie exteme Geräte unabhängig von der Reihenfolge der Anschlüsse mit dem TV-Gerät. Wenn Sie eine Fensehsendung über DVD-Player oder Videorekorder aufnehmen, vergewissem Sie sich, dass das TV-Gerät über das Eingangskabel für das TV-Signal mit dem DVD-Player oder Videorekorder verbunden ist. Weitere Informationen zu Aufnahmen entnehmen Sie bitte dem Handbuch des verbundenen Gerätes. Anweisungen zum Betrieb finden Sie im Handbuch des externen Gerätes. Wenn Sie eine Spielekonsole mit dem TV-Gerät verbinden, verwenden Sie das mit der Konsole mitgelieferte Kabel. Im PC-Modus kann es hinsichtlich Auflôsung, vertikalem Muster, Kontrast oder Helligkeit zu Rauschen kommen. Wenn Rauschen auftritt, stellen Sie den PC auf eine andere Auflësung ein, ändern Sie die Bildwiederholrate, oder passen Sie Helligkeit und Kontrast im from the model. Connect external devices to the TV regardiess of the order of the TV port. If you record a TV program on a DVD recorder or VCR, make sure to connect the TV signal input cable to the TV through a DVD recorder or VCR. For more information of recording, refer to the manual provided with the connected device Refer to the external equipment's manual for operating instructions. If you connect a gaming device to the TV, use the cable supplied with the gaming device In PC mode, there may be noise associated with the resolution, vertical pattern, contrast or brightness. If noise is present, change the PC output to another resolution, change the refresh rate to another rate or adjust the brighiness and contrast on the PICTURE menu until the picture is clear. In PC mode, some resolution settings may not work properly depending on the graphics card Menü ,BILD* an, bis das Bild optimal ist. Abhängig von der Grafkkarte funktionieren im PC-Modus einige Auflésungseinstellungen mêglichenweise nicht ordnungsgemäl.

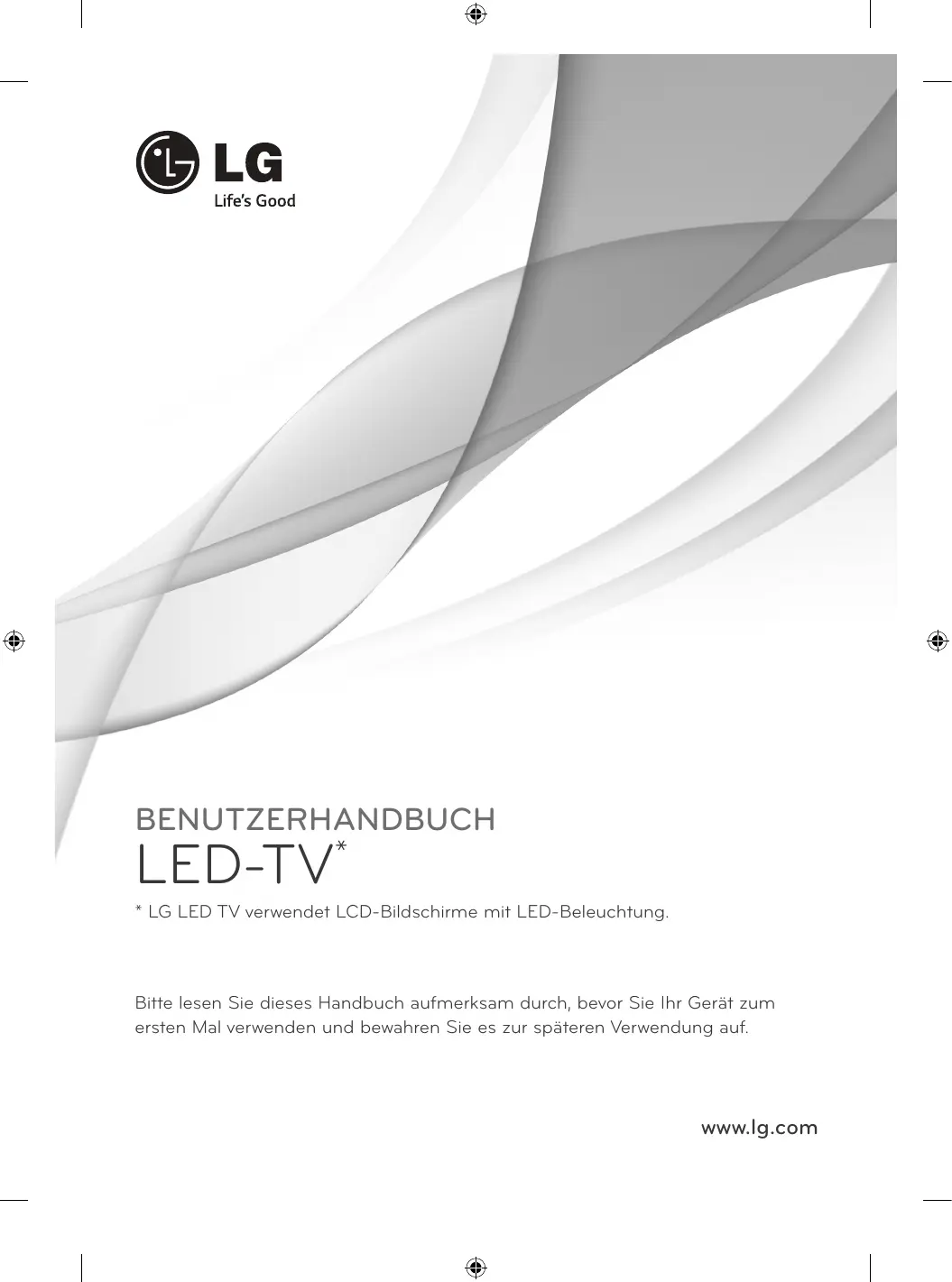

• LG LED TV verwendet LCD-Bildschirme mit LED-Beleuchtung. Bitte lesen Sie dieses Handbuch aufmerksam durch, bevor Sie Ihr Gerät zum ersten Mal verwenden und bewahren Sie es zur späteren Verwendung auf. www.lg.com

LIZENZEN / ANMERKUNG ZU OPEN

2 SOURCE-SOFTWARE / EINRICHTUNG DER EXTERNEN STEUERUNG

LIZENZEN Die unterstützten Lizenzen sind von Modell zu Modell verschieden. Weitere Informationen zu den Lizenzen erhalten Sie unter www.lg.com. aorceus IDDITII DIUX. —

Den Quellcode unter GPL, LGPL, MPL sowie weitere Open-Source-Lizenzen, der in diesem Produkt enthalten ist, kônnen Sie unter http://opensource.lge.com herunterladen. Neben dem Quellcode stehen dort noch alle Lizenzbedingungen, auf die verwiesen wird, Garantieausschlüsse sowie Urheberrechtshinweise zum Download bereit. LG Electronics stelt Ihnen gegen eine Gebühr (für Distribution, Medien, Versand und Verwaltung) auch den Quellcode auf CD-ROM bereit. Wenden Sie sich per E-Mail an LG Electronics: opensource@lge.com. Dieses Angebot ist drei (3) Jahre ab Kaufdatum des Produkts gülig.

EINRICHTUNG DER EXTERNEN STEUERUNG

Informationen zur Einrichtung der externen Steuerung erhalten Sie unter www.lg.com.

SICHERHEITSHINWEISE SICHERHEITSHINWEISE Bevor Sie das Produkt zum ersten Mal verwenden, lesen Sie diese Sicherheitshinweise bitte aufmerksam durch. À WARNUNG Stellen Sie das TV-Gerät mit Fernsteuerung nicht in folgenden Umgebungen auf. -_ Unter direkter Sonneneinstrahlung In Bereichen mit hoher Luftfeuchtigkeit, wie z. B. einem Badezimmer In der Nähe von Hitzequellen, wie z. B. Ofen und anderen hitzeerzeugenden Geräten In der Nähe von Küchenzeilen oder Befeuchtem, wo das Gerät leicht Dampf oder ÔI ausgesetzt sein kann In Bereichen, die Regen oder Wind ausgesetzt sind In der Nähe von Behältern mit Wasser, wie z. B. Vasen Andernfalls kann es zu Bränden, Stromschlägen, Fehlfunktionen oder Produktverformungen kommen. Schützen Sie das Gerät vor Staub. Es besteht Brandgefahr. Wenn Sie das Gerät vom Stromnetz trennen môchten, müssen Sie den Netzstecker aus der Steckdose ziehen. Dieser Stecker muss jederzeit gut zugänglich sein. Berühren Sie den Netzstecker nicht mit nassen Händen. Wenn die Kontaktstifte nass oder verstaubt sind, trocknen Sie den Netzstecker vollständig ab, bzw. befreien Sie inn von Staub. Feuchtigkeit erhôht die Gefahr eines tôdlichen Stromschlags. Stellen Sie sicher, dass das Stromkabel geerdet ist. (AuRer bei Geräten, die nicht geerdet sind.) Bei Nichtbeachtung besteht die Gefahr von Verletzungen oder eines tôdlichen Stromschlags. Das Stromkabel muss vollständig in die Steckdose eingesteckt werden. Ist das Stromkabel nicht fest in die Steckdose eingesteckt, besteht Brandgefahr. Das Stromkabel darf nicht mit heiken Gegenständen wie einem Heizkôrper in Berührung kommen Andernfalls bestehen Brandgefahr und die Gefahr von Stromschlägen. Stellen Sie keinen schweren Gegenstand oder das Gerät selbst auf das Stromkabel. Andernfalls kann es zu Bränden und Stromschlägen kommen H9S1N3q

SICHERHEITSHINWEISE Platzieren Sie das Antennenkabel zwischen dem Innen- und AuBenbereich des Gebäudes so, dass kein Regen hereinflieRen kann. Etwaiger Wassereintrtt kann zu Schäden am Gerät und Stromschlag führen Falls das TV-Gerät an der Wand montiert wird, darf es nicht an den Strom- und Signalkabeln auf der Rückseite des TV-Gerätes aufgehängt werden. Anderenfalls besteht die Gefahr von Bränden oder Stromschlägen. SchiieRen Sie nicht zu viele Elektrogerâte an einer einzelnen Steckdose Andernfalls kann es aufgrund von Überhitzung zu Bränden kommen. Lassen Sie das Gerät beim Anschluss eines externen Gerätes nicht fallen. Andernfalls kônnen Verletzungen verursacht oder das Gerät beschädigt werden. Bewahren Sie das Trockengranulat und die Vinyl-Verpackung auRerhalb der Reichweite von Kindern auf. Trockengranulat ist bei Verschlucken gesundheitsschädlich. Falls es verschluckt wurde, Erbrechen herbeïführen und die Person ins nächste Krankenhaus bringen. AuRerdem besteht Erstickungsgefahr durch die Vinyk-Verpackung. Bewahren Sie sie auRerhalb der Reichweite von Kindern auf Achten Sie darauf, dass sich Kinder nicht an das TV-Gerät hängen oder daran hochklettern. Andernfalls kann das Gerät umfallen, wodurch schwere Verletzungen her- vorgerufen werden kônnen. Leere Batterien müssen sicher entsorgt werden, um zu verhindern, dass Kinder sie verschlucken. Wenn ein Kind eine Batterie verschluckt hat, sofort den Arzt aufsuchen. Berühren Sie das Ende des Netzkabels nicht mit einem leitenden Ge- genstand (wie einer Gabel), während das Netzkabel mit der Steckdose verbunden ist. Berühren Sie das Netzkabel nicht, kurz nachdem Sie es mit der Steckdose verbunden haben. Es besteht die Gefahr eines tôdlichen Stromschlags. (Abhängig vom Modell) Bringen Sie keine entfammbaren Stoffe in die Nähe des Gerätes. Bei unsachgemäRem Umgang mit entflammbaren Stoffen besteht Explosi- onsgefahr. Es dürien keine Metallgegenstände wie Münzen, Haamadeln, Besteck oder Draht bzw. entzündliche Gegenstände wie Papier oder Streichhôlzer in das Gerät gelangen. Achten Sie insbesondere auf Kinder. Es besteht die Gefahr von Stromschlag, Brand oder Verletzung. Wenn ein Gegenstand in das Gerât gelangt, ziehen Sie das Stromkabel, und wenden Sie sich an den Kundendienst. Sprühen Sie kein Wasser auf das Produkt, und bringen Sie es nicht mit entzündlichen Stofien (Verdünnungsmittel oder Benzol) in Verbindung. Es besteht Stromschlag- und Brandgefahr.

SICHERHEITSHINWEISE Setzen Sie das Produkt keinen Schlägen und StôRen aus. Sorgen Sie dafür, dass keine Gegenstände auf das Gerät oder den Bildschirm fallen. Es besteht Verletzungsgefahr. AuRerdem kann das Produkt beschädigt werden. Berühren Sie das Produkt oder die Antenne nicht während eines Gewitters. Es besteht die Gefahr eines tôdlichen Stromschlags. Im Falle eines Gasaustrits berühren Sie keinesfalls die Steckdose. Ofinen Sie zum Lüften die Fenster. Durch Funken kännen ein Brand oder Verbrennungen hervorgerufen wer- den. Sie dürfen das Gerät nicht eigenmächtig auseinanderbauen, reparieren oder verändern. Es besteht Stromschlag- und Brandgefahr. Wenden Sie sich zur Überprüfung, Kalibrierung oder Reparatur an den Kundendienst. Ziehen Sie in jedem der folgenden Fälle sofort den Netzstecker, und setzen Sie sich mit Ihrem Kundendienst vor Ort in Verbindung. -_ Das Gerät wurde einer Erschütterung ausgesetzt -_ Das Gerät wurde beschädigt -_ Fremdkôrper sind in das Gerät gelangt -_ Vom Gerät sind Rauch oder ungewëhnliche Gerüche ausgegangen Dies kann Brand oder Stromschlag verursachen. Ziehen Sie das Stromkabel aus der Steckdose, wenn das Gerät für längere Zeit nicht verwendet wird. Wenn das Gerät eingestaubt ist, besteht Brandgefahr. Ein Verschlei der Isolation kann zu Kriechverlust, Stromschlag oder Brand führen. Achten Sie darauf, dass keine Flüssigkeit auf das Gerät sprizt oder tropft. Stellen Sie keine Gegenstände, die Flüssigkeiten enthalten (z. B. Vasen), auf dem Gerät ab. +_Installieren Sie dieses Produkt nicht an Wänden, falls es dadurch Ôl oder Ülnebel ausgesetzt werden kônnte. Dies kann zu Schäden am Produkt führen oder das Produkt kännte sich lôsen. ÂÀ VORSICHT + Stellen Sie das Gerät nicht in der Nähe von Funkwellen auf. + Der Abstand zwischen einer AuRenantenne und Stromieitungen muss groR genug sein, um eine Berührung der beiden zu verhindem, selbst wenn die Antenne herunterfäll. Andernfalls besteht die Gefahr von Stromschlägen. H9S1N3q

H9S1N3Q 6 SICHERHEITSHINWEISE Stellen Sie das Produkt nicht auf unstabilen Regalen oder geneigten Oberilächen auf. Vermeiden Sie auRerdem Steliplätze, die vibrieren oder auf denen das Produkt keinen sicheren Halt hat. Andernfalls kann das Gerät herunter- oder umfallen, wodurch Verletzungen oder Beschädigungen am Gerät verursacht werden kônnen. Wenn Sie das TV-Gerät auf einem Slandfu aufstellen, müssen Sie durch vorbeugende Mañnahmen ein Umkippen verhindem. Andemfalls kann das TV-Gerät umfallen, wodurch Verletzungen hervorgerufen werden knnen. + Wenn Sie das TV-Gerät an der Wand montieren, befestigen Sie eine VESA-Standardwandhalterung (optional) an der Rückseite des Gerâtes. Wenn Sie das TV-Gerät mit der optionalen Wandhalterung montieren mêchten, befestigen Sie diese sorgfältig, um ein Herunterfallen zu vermeiden. + Venwenden Sie nur vom Hersteller empfohlenes Zubehôr. Konsultieren Sie bei der Installation der Antenne eine qualifizierte Fachkrafl. Andernfalls besteht Brandgefahr bzw. die Gefahr von Stromschlägen. Wir empfehlen einen Abstand vom Gerät, der mindestens dem 2- bis 7-Fachen der Bildschirmdiagonale entspricht. Das Fernsehen über einen langen Zeitraum hinweg kann zu Seheintrübung führen Verwenden Sie nur den angegebenen Batterietyp. Andernfalls knnte die Fernbedienung beschädigt werden Alte und neue Batterien dürfen nicht zusammen verwendet werden. Andernfalls kônnten die Batterien überhitzen und auslaufen. + Batterien dürfen keiner extremen Hitze, etwa durch Sonneneinstrahlung, offenes Feuer oder Heizstrahler, ausgesetzt werden. +_ Laden Sie nicht wiederaufladbare Batterien NICHT mit einem Ladegerät auf.

Es dürfen sich keine Gegenstände zwischen der Fernbedienung und dem Sensor befinden. Das Signal von der Fembedienung kann durch Sonnenlicht oder andere starke Lichteinstrahlung gestôrt werden. Verdunkeln Sie in diesem Fall den Raum: Achten Sie beim Anschluss von externen Geräten, wie z. B. Videospielkonsolen, darauf, dass die Anschlusskabel lang genug sind. Ansonsten kann das Gerät umfallen, wodurch Verletzungen oder Beschädigungen am Gerät verursacht werden kônnen Schalten Sie das Gerät niemals ein oder aus, indem Sie den Stecker aus der Steckdose ziehen. (Verwenden Sie das Stromkabel nicht als Ein- und Aus-Schalter.) Ein mechanischer Defekt oder Stromschlag kännen die Folge sein.

SICHERHEITSHINWEISE Folgen Sie den unten stehenden Installationsanweisungen, um ein Überhitzen des Gerätes zu verhindern. Der Abstand des Gerätes zur Wand sollte mindestens 10 cm betragen. Montieren Sie das Gerät nur an Orten mit ausreichender Belüftung (d. h. weder in einem Regal oder Schrank). Stellen Sie es nicht auf Kissen oder Teppichen ab. Achten Sie darauf, dass die Belüftungsschlitze nicht durch eine Tischdecke oder einen Vorhang verdeckt werden Andernfalls kann es zu einem Brand kommen + Berühren Sie nicht die Lüftungsôffnungen, wenn das TV-Gerät über längere Zeit läuft, da die Lüftungsôfinungen hei& werden kônnen. Dies hat keinen Einfluss auf den Betrieb oder die Leistung des Produkts. + Überprüfen Sie das Kabel an Ihrem Gerät regelmäfig. Weist es Anzeichen von Beschädigung oder Abnutzung auf, trennen Sie das Stromkabel vom Netz, und verwenden Sie das Gerät nicht weiter. Lassen Sie das Kabel durch einen autorisierten Servicepartner ersetzen. Sorgen Sie dafür, dass die Kontaktstifte und die Steckdose frei von Staub sind Es besteht Brandgefahr. Schützen Sie das Netzkabel vor mechanischen Beschädigungen, wie z. B. Verdrehen, Knicken, Eindrücken, Einklemmen in einer Tür oder Drauftreten. Achten Sie besonders auf die Stecker, Steckdosen und den Bereich, an dem das Kabel aus dem Gerät tritt. Üben Sie keinen starken Druck mit der Hand oder einem spitzen Gegenstand wie einem Nagel, Bleistift oder Kugelschreiber auf das Gerät aus. Verkratzen Sie das Gerät nicht. Vermeiden Sie es, den Bildschirm zu berühren oder mit den Finger längere Zeit auf den Bildschirm zu drücken. Dadurch kann es zu vorübergehenden Verzerrungseffekten auf dem Bildschirm kommen Ziehen Sie vor der Reinigung des Gerätes den Netzstecker, und reinigen Sie das Gerät mit einem weichen Tuch. Übermäkiger Druck kann Kratzer oder Verfärbungen verursachen. Benutzen Sie weder Sprühflaschen noch nasse Tücher. Verwenden Sie vor allem keine Glasreiniger oder für Autos oder in der Industrie verwendete Reinigungsmittel, aggressive Mittel oder Wachs, Benzol, Alkohol usw. Diese Mittel Kônnen das Gerät und seinen Bildschirm beschädigen. Andernfalls kann es zu Bränden, Stromschlägen, Beschädigungen am Gerät (Verformung, Korrosion und Schäden) kommen. + Solange das Gerät an eine Wechselstrom-Steckdose angeschlossen ist, bleibt es auch dann mit der Wechselstromquelle verbunden, wenn Sie es mit dem Schalter ausschalten. +_Ziehen Sie das Netzkabel immer am Stecker aus der Steckdose. Wenn die Kabel im Inneren des Netzkabels vom Stecker getrennt werden, kann dies einen Brand verursachen + Schalten Sie das Gerät aus, bevor Sie es bewegen. Ziehen Sie dann das Stromkabel, Antennenkabel und alle anderen Anschlusskabel. Andernfalls kann das TV-Gerät oder das Stromkabel beschädigt werden, wodurch es zu einem Brand oder Stromschlag kommen kann. H9S1N3q

SICHERHEITSHINWEISE +_ Das Gerät ist schwer und sollte stets mit zwei Personen bewegt oder ausgepackt werden. Andernfalls kann es zu Verletzungen kommen. Wenden Sie sich einmal im Jahr an den Kundendienst, damit die innenliegenden Bauteile des Produkts fachgerecht gereinigt werden. Angesammelter Staub kann mechanische Fehler verursachen. Wenden Sie sich bei Problemen an einen qualifizierten Kundendienstmitarbeiter. Bitte setzen Sie sich mit dem Kundendienst in Verbindung, wenn das Gerät in irgendeiner Weise beschädigt wurde, z. B. wenn das Stromkabel oder der Stecker defekt sind, wenn Flüssigkeit über das Gerät gegossen wurde oder Gegenstände in das Gerät gelangt sind, wenn das Gerät Regen oder Feuchtigkeit ausgesetzt wurde, wenn das Gerät nicht ordnungsgemä® funktioniert oder wenn das Gerät fallen gelassen wurde. Wenn sich das Gerät kalt anfühit, kann es beim Einschalten zu einem ae kurzen Flimmern kommen. Das ist normal und kein Fehler des Gerätes. Der Bildschirm ist ein hochentwickeltes Gerät mit einer Auflôsung von zwei bis sechs Milionen Pixel. Unter Umständen sind winzige schwarze Punkte und/oder bunte Punkte (rot, blau oder grün) von 1 ppm Grôke auf dem Bildschirm zu sehen. Dies deutet nicht auf eine Fehlfunktion hin und beeinträchtigt nicht die Leistung und Zuverlässigkeit des Gerâtes. Diese Erscheinung tritt auch bei Geräten von Fremdanbietern auf und wird nicht als Grund für Umtausch oder Rückerstattung anerkannt. Je nach Ihrer Betrachtungsposition (von rechts, links, oben, unten) sind Helligkeit und Farben auf dem Bildschirm mêglichenweise unterschiediich. Diese Erscheinung ist auf die besonderen Eigenschaften des Bildschirms zurückzuführen. Es steht in keinem Zusammenhang mit der Leistung des Gerätes, und es handelt sich hierbeï nicht um eine Fehlfunktion + Durch das Anzeïgen eines Standbilds (z. B. ein Programmlogo, Bildschirmmenü, Szene eines Videospiels) über einen längeren Zeitraum kann der Bildschirm beschädigt werden, und das Bild wird eingebrannt. Das Einbrennen von Bildern wird bei diesem Gerät nicht von der Garantie gedeckt. Vermeïden Sie die Anzeige von Standbildem auf dem Fernsehbildschirm über einen längeren Zeitraum (2 Stunden oder mehr bei LCD-Fernsehgeräten, 1 Stunde oder mehr bei Plasma-Fem- sehgeräten). Wird das Format über einen längeren Zeitraum auf 4:3 eingestellt, kann es an den Rändern des Bildschirms zum Einbrennen kommen. Diese Erscheinung tritt auch bei Geräten von Fremdanbietern auf und wird nicht als Grund für Umtausch oder Rückerstattung anerkannt. Erzeugtes Geräusch .Knacken*: Das beim Fernsehen oder Ausschalten des Gerätes zu hôrende Knacken wird durch Wärmeschrumpfung von Kunststoffen aufgrund von Temperatur und Feuchtigkeit verursacht. Dieses Geräusch ist normal bei Geräten, bei denen die thermische Verformung erforderlich ist Stromkreisbrummen/Bildschirmsummen: Der Hochgeschwindigkeitsschaltkreis, der eine groke Menge Strom für den Betrieb des Gerätes bereitstell, gibt ein leises Geräusch ab. Dieses Ge- räusch ist je nach Gerät anders. Es hat keinen Einfluss auf die Leistung und Zuverässigkeit des Gerätes.

MONTAGE UND VORBEREITUNG 9°

O HINWEIS Ihr TV-Gerät kann von der Abbildung môglicherweise leicht abweïchen. Das OSD-Menü (am Bildschirm angezeigtes Menü) Inres TV-Gerätes kann sich leicht von dem in diesem Handbuch unterscheiden. Die verfügbaren Menüs und Oplionen kônnen sich je nach venwendeter Eingangsquelle bzw. je nach Modell unterscheiden. Künftig kännen diesem TV-Gerät neue Funktionen hinzugefügt werden: Das TV-Gerät kann in den Standby-Modus gesetzt werden, um den Stromverbrauch zu verringern. Wenn längere Zeit nicht ferngesehen wird, sole das Gerät ausgeschaltet werden, um Strom zu sparen. Der Stromverbrauch des eingeschalteten TV-Gerätes kann erheblich verringert werden, wenn die Heligkeit des Bildes vermindert wird.

MONTAGE UND VORBEREITUNG

Auspacken Prüfen Sie, ob folgende Artikel in der Verpackung enthalten sind. Falls Zubehôr fehit, wenden Sie sich bitte an den Händler, bei dem Sie das Gerät enworben haben. Die Abbildungen im Handbuch unterscheiden sich môglicherweise von Ihrem Gerät. - VAN VORSICHT + Um die Sicherheit und Lebensdauer des Produkts sicherzustellen, verwenden Sie keine Fälschungen. + Durch Fälschungen verursachte Beschädigungen sind nicht von der Garantie abgedeckt. + Bei einigen Modellen befindet sich ein dünner Film auf dem Bildschirm, der nicht entfernt werden dar. Fr O HINWEIS +_ Die im Lieferumfang enthaltenen Artikel sind modellabhängig. + Anderungen an den Produktspezifikationen oder am Inhalt dieses Handbuchs sind im Zuge von Aktualisierungen der Produktfunktionen vorbehalten. Für eine optimale Verbindung sole die Einfassung von HDMI-Kabein und USB-Geräten hôchstens 10 mm dick und 18 mm breit sein. Verwenden Sie ein Verlängerungskabel, das USB 2.0 unterstützt, wenn das USB-Kabel oder der USB-Speicherstick nicht in den USB-Anschluss Ihres TV-Gerätes passt. H9S1N3q

MONTAGE UND VORBEREITUNG

Fernbedienung und Batteri- Benutzerhandbuch en (AAA) Kabelhalter

MONTAGE UND VORBEREITUNG

Netzgerät / Stromkabel Schrauben für StandfuR Schrauben für StandfuR (Nur LB49**) 2 Stk, M4 x L10 4 Stk, M4 x L14 (Nur 28LB49**-ZH) (Nur 39/42/47/50LB57*, 39/42/47/50/55LB58%- ZAIZBIZGIZ), 42/47/50/55/60LB58**-ZM) Schrauben für StandfuR Schrauben für StandfuR Distanzstücke für 2 Stk, M4 x L20 4 Stk, M4 x L20 Wandmontage (Nur 32/39LB58**-ZM) (Nur LB58**-ZM) 2Sk 4 Stk, M4 x L20 (Nur 42LB57*, 42LB58") (Nur 32LB57**, 32LB58**-ZA/ZB/ZGIZJ)

12 MONTAGE UND VORBEREITUNG

Separat erhältlich Separat zu erwerbende Artikel Knnen zur Qualitätsverbesserung geändert werden, ohne dass dies explizit mitgeteit wird. Diese Artikel kännen Sie über Ihren Fachhändier beziehen Diese Geräte sind nur mit bestimmten Modellen kompatibel. Produktbezeichnungen, Funktionalität und/oder Designs kännen im Zuge einer Qualitätsverbesserung durch den Hersteller geändert werden, ohne dass dies explizit mitgeteilt wird.

AN-MR500 AN-WF500 AN-VCS"*

Magic-Fernbedienung Dongle Wi-Fi / Bluetooth Kamera für Videogespräche LG Audiogerät Tag On *_ Sie kônnen die Magic-Fernbedienung und das LG Audiogerät (kabellos) nur verwenden, wenn Sie das Wi-FiBluetooth-Dongle venwenden.

MONTAGE UND VORBEREITUNG

Gehäuse und Bedienelemente Option A: LB49**-ZH, LB57**,

— Bildschirm Lautsprecher Fernbedienung und A intelligente" Sensoren etriebsanzeige Option C : LB58**-ZM = Bildschirm Lautsprecher Fernbedienung un intelligente" Sensoren etriebsanzeige Joystick-Taste” Option B : _ LB49**-ZB/ZG Bildschirm Lautsprecher Fembedienung und intelligente" Sensoren etriebsanzeige

14 MONTAGE UND VORBEREITUNG

1 Intelligenter Sensor — Stellt die Bildqualität entsprechend der Umgebung ein. 2 Joystick-Taste - Diese Taste befindet sich unten am Bildschirm. LL HINWEIS + Sie kônnen die Betriebsanzeigeleuchte über OPTION in den Hauptmenüs ein- und ausschalten. Verwendung der Joystick-Taste Sie kônnen die TV-Funktionen verwenden, indem Sie die Joystick-Taste drücken und nach oben, unten, rechts oder links bewegen: Grundfunktionen Einschalten | Prücken Sie bei ausgeschaltetem Fernsehgerät einmal kurz auf die Joystick-Taste und lassen Sie sie dann wieder los. Drücken Sie bei eingeschaltetem Fernsehgerät für ein paar Sekunden einmal auf die Joystick-Taste und lassen Sie sie dann wieder los. (Wenn jedoch die Taste MENU (Menü) auf dem Bildschirm zu sehen ist, künnen Sie durch Drücken und Halten der Joystick-Taste das Menü verlassen.) = Lautstärkeregelung | SiS Kônnen die Lautstärke regein, indem Sie die Joystick- lg | Taste nach rechts oder links bewegen. Sie kônnen durch die gespeicherten Programme navigieren, Programmauswahl | indem Sie die Joystick-Taste nach oben oder unten bewegen. Ausschalten Fr O HINWEIS +_Achten Sie darauf, die Joystick-Taste nicht zu drücken, wenn Sie diese nach oben, unten, links oder rechts bewegen. Wenn Sie die Joystick-Taste zuerst drücken, kônnen Sie die Lautstärke und die gespeicherten Programme nicht mehr anpassen. Einstellen des Menüs Drücken Sie bei eingeschaltetem Femsehgerät die Joystick-Taste einmal. Sie kännen die Menüpunkte(6, #, X, @) einstellen, indem Sie die Joystick-Taste nach oben, unten, rechts oder links bewegen TV-Gerät Lo D [0] halte Schaltet das Gerät aus. ausschalten Biendet die Bildschirmments aus und Kehren zum TV- Bild zurück.

Einstellungen |Ofinet das Hauptmenü. Eingangsliste |Andert die Eingangsquelle.

MONTAGE UND VORBEREITUNG 15

Anheben und Bewegen des TV-Gerätes Lesen Sie folgende Hinweise, bevor Sie das TV- Gerät bewegen oder anheben, um Kratzer oder Beschädigungen am TV-Gerät zu verhindern und um einen reibungslosen Transport unabhängig von Typ und Grôke zu gewährieisten: VAN VORSICHT + Berühren Sie nach Môglichkeit nicht den Bildschirm, da er dadurch beschädigt werden kônnte. +_Es wird empfohlen, das TV-Gerät im Originalkarton oder in der Originalverpackung zu bewegen bzw. zu transportieren. +_Trennen Sie das Netzkabel und alle weiteren Kabel, bevor Sie das TV-Gerät bewegen oder anheben + Halten Sie das TV-Gerät so, dass sein Bildschirm von Ihnen abgewendet ist, um Beschädigungen zu vermeiden.

+_ Halten Sie das TV-Gerät oben und unten am Rahmen gut fest. Halten Sie ihn nicht am transparenten Teil, am Lautsprecher oder am Lautsprechergril fest. LE =

Groke TV-Geräte solten stets von mindestens 2 Personen transportiert werden Wenn das TV-Gerät von Hand transportiert wird, halten Sie es wie in der folgenden Abbildung gezeigt Setzen Sie das TV-Gerät während des Transports keinen ruckartigen Bewegungen oder starken Erschütterungen aus. Halten Sie das TV-Gerät beim Transport aufrecht, drehen Sie es niemals auf die Seite, und kippen Sie es nicht nach links oder rechits. Üben Sie keinen übermäkigen Druck auf den Gehäuserahmen aus, da dies zur Beschädigung des Bildschirms führen kann. Achten Sie beim Bewegen und Bedienen des TV-Geräts darauf, dass die hervorstehende Joysticktaste nicht beschädigt wird. H9S1N3q

16 MONTAGE UND VORBEREITUNG

Montage auf einem Tisch 1° Heben Sie das TV-Gerät an, und kippen Sie es auf einem Tisch in die aufrechte Position -_Lassen Sie (mindestens) 10 cm Platz zur Wand, um eine gute Belüfiung zu gewährieisten. 2 Schlieen Sie das Stromkabel an eine Steckdose an. VORSICHT + Stellen Sie das TV-Gerät nicht in die Nähe von Wärmequellen, da dies einen Brand oder Beschädigungen verursachen kônnte. Befestigen des TV-Gerätes an einer Wand {Diese Funktion der Kippsicherung steht nicht bei allen Modellen zur Verfügung.) Setzen Sie die Ringschrauben oder TV-Halterungen und Schrauben an der Rückseite des TV-Gerätes ein, und befestigen Sie sie. = Wenn an den Ringschraubenpositionen Schrauben eingesetzt sind, entfemen Sie zunächst die Schrauben. Montieren Sie die Wandhalterungen mit den Schrauben an der Wand. Stimmen Sie die Position der Wandhalterung auf die Ringschrauben an der Rückseite des TV.Gerätes ab. Verbinden Sie die Ringschrauben und Wandhalterungen fest mit einem stabilen Sel. Achten Sie darauf, dass das Seil horizontal veräuft A vorsicur + Achten Sie darauf, dass Kinder nicht auf das TV-Gerät klettern oder sich daran hängen. O HINWEIS + Verwenden Sie eine Haltevorrichtung oder einen Schrank, der stabil und gro8 genug ist, um das TV-Gerät sicher abzustützen. Halterungen, Seile und anderes Befestigungsmaterial gehôren nicht zum Lieferumfang des Gerâtes. Bitte wenden Sie sich zum Erwerb von geeignetem Zubehôr an Ihren Fachhändier.

Wandmontage Befestigen Sie an der Rückseite des TV-Gerätes sorgfältig eine optionale Wandhalterung, und montieren Sie die Wandhalterung an einer stabilen Wand, die senkrecht zum Fuâiboden steht. Wenn Sie das TV- Gerät an anderen Baustoffen befestigen mâchten, fragen Sie zunächst bei einer qualifizierten Fachkraft nach. LG empfehl, dass die Wandmontage von einem qualizierten Techniker durchgeführt wird

MONTAGE UND VORBEREITUNG 17

Verwenden Sie unbedingt Schrauben und Wandhalterungen, die der VESA-Norm entsprechen. Die Standardmake der Wandmontagesätze kônnen der folgenden Tabelle entnommen werden. Separat zu beziehen (Wandmontagehalterung) Modell 221840% [281540 VESATAXE) [75x75 100 x 100 Standardschraube [M4 XL10 [M4 XL10 Anzahl Schrauben [à 4 Wandmontagehar [LSW1408 _|LSW140B terung Modell 32ROLES 7 [4247S0LEST S2/89LB58** | 4247/80/55L858" VESATAXB) [20x20 [400x400 Standardschraube_ [M6 Li Anzahl Schrauben_ [4 4 Wandmontagehal- [LSW2408 |LSW4408 ferung MSW240 MSW240 Model GOLBSE VESATAXE) [400x400 Standardschraube [M6 Anzahl Schrauben |? Wandmontagehal._|LSW4408 terung H9S1N3q

MONTAGE UND VORBEREITUNG

rc J\ vorsicur Trennen Sie erst das Netzkabel, bevor Sie das TV-Gerät bewegen oder installieren. Ansonsten besteht Stromschlaggefahr. Wenn Sie das TV-Gerät an einer Decke oder Wandschräge montieren, kann es herunterfallen und zu schweren Verletzungen führen Verwenden Sie eine zugelassene Wandhalterung von LG, und wenden Sie Sich an Ihren Händier vor Ort oder an qualifiziertes Fachpersonal. Ziehen Sie die Schrauben nicht zu fest an, da dies Beschädigungen am TV- Gerät hervorrufen und zum Erlôschen Ihrer Garantie führen kônnte. Verwenden Sie die Schrauben und Wandhalterungen, die der VESA- Norm entsprechen. Schäden oder Verletzungen, die durch unsachgemäle Nutzung oder die Verwendung von ungeeignetem Zubehër verursacht werden, fallen nicht unter die Garantie. Die Länge der Schrauben an der Rückseitenoberfläche darf maximal 8 mm betragen.(Nur LB49**) Unterlage für Wandmontage L Rückseite Unterlage für Wandmontage —[, Rückseite —| | Standardschraube —_H\ :M4 x L10 | Le—_# Max.8 mm Fr O HINES + Verwenden Sie die Schrauben, die unter den Spezifikationen der VESA-Norm aufgeführt sind Der Wandmontagesatz beinhaltet eine Installationsanleitung und die notwendigen Teile. Die Wandhalterung ist optional Zusätzliches Zubehôr erhalten Sie bei Ihrem Elektrohändier. Die Schraubenlänge hängt von der Wandbefestigung ab. Verwenden Sie unbedingt Schrauben der richtigen Länge Weitere Informationen kônnen Sie dem im Lieferumfang der Wandhalterung enthaltenen Handbuch entnehmen. HINES + Nur421B57**, 42LB58** EC Distanzstücke für || Wandmontage

FERNBEDIENUNG 19 FERNBEDIENUNG Die Beschreibungen in diesem Handbuch beziehen sich auf die Tasten der Fenbedienung Lesen Sie dieses Handbuch bite aufmerksam durch, und verwenden Sie das TV-Gerät bestimmungsgemäR. Um die Batterien zu wechseln, ôfinen Sie das Batteriefach, wechseln Sie die Batterien C} (1,5 V, AAA), legen Sie die Æ)- und (-Enden entsprechend der Kennzeichnung im Fach ein, und schlieRen Sie das Batteriefach. Gehen Sie zum Herausnehmen der Batterien in umgekehrter Reihenfolge vor. VAN VORSICHT + Verwenden Sie niemals alte zusammen mit neuen Batterie, da dies Schäden an der Fernbedienung hervorrufen kann. + Abhängig vom Absatzmarkt ist die Fembedienung môglichenweise nicht enthalten. oder Stellen Sie sicher, dass die Fembedienung auf den Sensor am TV-Gerät gerichtet ist. tebhängig vom Model)

TVIRAD /ES Wähit Radio-, TV- und DTV-Programme. SUBTITLE Ruft den bevorzugten Untertitel im digitalen Modus auf. Q. MENU ffnet die Schnellmenüs. GUIDE Ôfinet den Programmführer. lAD Durch Drücken der AD-Taste wird die Audiobeschreibung aktiviert. Æ) INPUT Ândert die Eingangsquelle: LIST Zum Zugriff auf die Liste der gespeicherten Programme. Q.VIEW Kehrt zurück zum vorherigen Programm. FAV Zugriff auf die Liste der Lieblingskanäle. INFO @ Anzeïge von Informationen zum aktuellen Programm und Bildschirm A PAGE Ÿ Wechselt zum vorherigen oder nächsten Bildschirm SETTINGS Offnen der Hauptmenüs. © SMART Üffnet die Smart-Startmenüs. SEE MY APPS Zeïgt die Liste der Apps an. IE TELETEXT-Tasten Diese Tasten werden für Teletext verwendet. Navigationstasten (nach oben/nach unten/nach links/nach rechts) Navigiert durch Menüs und Einstellungen. Ok © Wähit Menüs oder Einstellungen und speichert Ihre Eingabe. 4 BACK Zurück zur vorherigen Ebene. EXIT Ausblenden der Bildschimmenüs und Zurückkehren zum TV-Bid API: Wählen Sie die Mentüquelle für MHP TV. (Nur alien) (abhängig vom Model) REC/ Beginnen Sie mit dem Aufnehmen, und lassen Sie das Aufnahmemenü anzeigen. (nur Modell mit Time Machine"”*-Unterstützung) LIVE TV Rückienr zum LIVE-TV. Steuerungstasten (M, D, 11, 4, By) Steuerung von Premium-nhalten, Time Machine" oder SmartShare-Menüs oder der SIMPLINK-kompatiblen Geräte {USB oder SIMPLINK oder Time Machine***") rbtasten Offnen Sonderfunktionen in manchen Menüs. : Rot, ED): Grün, C5): Gelb, EE: Blau) H9S1N3q

FERNBEDIENUNG {abhängig vom Modell)

SUBTITLE Ruft den bevorzugten Untertitel im digitalen Modus auf. ORATIO Andert die Bildgrôke. INPUT Ândert die Eingangsquelle. TVIRAD BE Wähit Radio-, TV- und DTV-Programme. LIST Zum Zugrif auf die Liste der gespeicherten Programme. LI (Leerzeichen) Gibt ein Leerzeichen auf der Bildschirmtastatur wieder. J.MEW Kehrt zurück zum vorherigen Programm. IFAV Zugriff auf die Liste der Lieblingskanäle. GUIDE Ofinet den Programmführer. = PAGE = Wechselt zum vorherigen oder nächsten Bildschirm. INFO D Anzeige von Informationen zum aktuellen Programm und Bildschirm. @ SMART Ôffnet die Smart-Startmenüs. IY APPS Zeigt die Liste der Apps an. Navigationstasten (nach oben/nach unten/nach links/nach rechts) Navigiert durch Menüs und Einstellungen. ok © Wähit Menüs oder Einstellungen und speichert Ihre Eingabe. 2 8ACK Zurück zur vorherigen Ebene. SETTINGS Offnen der Hauptmenüs. EXIT Ausblenden der Bildschirmmenüs und Zurückkehren zum TV-Bild @Farbtasten Offnen Sonderfunktionen in manchen Menüs. (@: Ro CD: Grûn, CE): Gelb, ED: Blau) B TELETEXT-Tasten Diese Tasten werden für Teletext verwendet. LIVE TV Rückkehr zum LIVE-TV. Q. MENU Offnet die Schnelmenüs. Steuerungstasten (M, >, 11, 4, +) Steuerung von Premium-nhalten, Time Machine" oder SmariShare-Menüs oder der SIMPLINK-kompaïblen Gerète (USB oder SIMPLINK oder Time Machine", REC/ Beginnen Sie mit dem Aufnehmen, und lassen Sie das Autnahmemenü anzeigen. (nur Modell mit Time Machine**-Unterstützung) SLEEP Zugrf auf den Schlaf-Timer. (automatisches Ausschalten) AD Durch Drücken der AD-Taste wird die Audiobeschreibung aktivier APP: Wählen Sie die Menüquelle für MHP TV. (Nur alien) [abhängig vom Model)

DAS BENUTZERHANDBUCH VERWENDEN Im Benutzerhandbuch erhalten Sie auf einfache Weise detaillierte Informationen zum TV-Gerät. Drücken Sie die Taste € SMART, um auf das Smart-Startmenü zuzugreifen. Wählen Sie SETTINGS (Einstellungen) —+ SUPPORT. Wiählen Sie Benutzerhandbuch, und drücken Sie OK ©.

SUPPORT nutzerhandbuch WARTUNG Reinigung des TV-Gerätes Reinigen Sie Ihr TV-Gerät regelmäBig für eine optimale Leistung und eine verlängerte Produktlebensdauer. - A VORSICHT + Achten Sie darauf, zuvor das Gerät auszuschalten und trennen Sie das Netzkabel sowie alle anderen Kabel vom Gerät bzw. der Steckdose. Wenn das TV-Gerät über einen längeren Zeitraum unbeaufsichtigt oder ungenutzt ist, ziehen Sie das Netzkabel aus der Steckdose und trennen Sie alle Signalzuführungen, um môgliche Schäden durch Blitzschlag oder Spannungsspitzen zu vermeiden. Bildschirm, Rahmen, Gehäuse und StandfuR Entfemen Sie Staub oder leichte Verschmutzungen mit einem trockenen, sauberen und weichen Tuch. Entfemen Sie grôBere Verschmutzungen mit einem weichen Tuch. Feuchten Sie das Tuch mit sauberem Wasser oder einem milden Reinigungsmittel an. Wischen Sie das Gerät anschlieRend umgehend mit einem trockenen Tuch trocken. A VORSICHT Berühren Sie nach Môglichkeit nicht den Bildschirm, da er dadurch beschädigt werden kônnte. Die Oberfläche darf weder gedrückt gerieben, noch mit dem Fingernagel oder einem spitzen Gegenstand gestoRen werden, da dies Kratzer und Bildverzerrungen verursachen kann Venwenden Sie keine Chemikalien, da diese das Gerät beschädigen kônnen Sprühen Sie keine Flüssigkeit auf die Oberfläche. Wenn Wasser in das TV- Gerät eindringt, kann dies zu Feuer, elektrischem Schlag oder Fehlfunktionen führen. Netzkabel Entfernen Sie angesammelten Staub oder Schmutz regelmäkig vom Netzkabel. H9S1N3q

22 FEHLERBEHEBUNG / TECHNISCHE DATEN

FEHLERBEHEBUNG Problem Mëgliche Lôsung Das TV-Gerät reagiert nicht auf die Fernbedienung. Prüfen Sie den Sensor der Fembedienung, und versuchen Sie es erneut. Prüfen Sie, ob sich zwischen dem Produkt und der Fembedienung ein Hindernis befindet. Prüfen Sie, ob die Batterien noch geladen sind und ordnungsgemät eingesetzt wurden (Œ auf , © auf ©). Weder Bild +" Prüfen Sie, ob das Gerät eingeschaltet ist noch Ton wird + Prüfen Sie, ob das Netzkabel in der Steckdose steckt. ausgegeben + Prüfen Sie, ob die Steckdose ordnungsgemäk funktioniert, indem Sie andere Geräte einstecken. Das TV-Gerät + Überprüfen Sie die Steuerungseinstellungen der Stromversorgung. schaltet sich Die Stromversorgung ist môglicherweise unterbrochen plôtzlich ab. + Prüfen Sie, ob in den ZEIT-Einstellungen Automat. Standby{abhängig vom Model /Ausschaltzeit/Sleep Timer aktiviert ist Wenn kein Signal besteht, obwohl das TV-Gerät eingeschaltet ist, schaltet sich das Gerät nach 15 Minuten automatisch ab. Beim AnschieRen an den PC (HDMI DVI) wird entueder Ken Signal” oder {Ungütiges Format” angezeigt Schalten Sie das Fermsehgerät mit der Fembedienung aus und dann erneut ein. SchieRen Sie das HDMI-Kabel erneut an. Starten Sie den PC bei eingeschaltetem Fernsehgerät emeut. TECHNISCHE DATEN (abhängig vom Modell) Spezifkation für WLAN-Modus (TWFM-B006D) Standard IEEE 802.11a/b/g/n 2400 bis 2483.5 MHz Frequenzbereich 5150 bis 5250 MHz 5725 bis 5850 MHz (Für Nicht-EU-Länder) Ausgangsleistung (Max.) 802.11: 11 dBm 802.11b: 14 dBm 802.11g: 10.5 dBm 802.11n - 2.4 GHz: 11 dBm 802.1n - 5 GHz: 12.5 dBm eingestell. gebung. +_ Da der Frequenzkanal je nach Land varileren kann, kann die Betriebsfrequenz nicht durch die Benut- zer geändert oder angepasst werden. Dieses Gerät ist entsprechend der regionalen Frequenztabelle Dieses Gerät sollte mit einem Mindestabstand von 20 cm zwischen Gerät und Kôrper installiert und verwendet werden. Dieser Satz dient als allgemeine Erklärung zur Berücksichtigung der Benutzerum- C€0197©
