BEDIENUNGSANLEITUNG EIT-6329 B EDESA

ES Manual de instrucciones
EN Instruction manual
PT Manual de instruções
FR Manuel d'instructions
DE Anweisungen für die Installation, den Gebrauch, die Wartung

EIM- 6330 HT A / EIM- 6330 HT B / EIM- 6331 HT BQ B /EIM- 6330 A / EIM- 6330 B / EIM- 6422 B / EIM- 6328 B WH/EIMS- 6330 B BK / EIT- 6329 B / EIMS- 6332 B

(F4)

(F5)

(F6)

Model L	(mm)	W(mm)	H(mm)	D(mm)	A(mm)	B(mm)	X(mm)
EIM-6330 HT A
EIM-6330 HT B
EIM-6330 A	590 520 58 54	568 495	50 min
EIM-6330 B
EIM-6422 B
EIM-6328 B
EIM-6331 HT BQ B
EIM-6328 B WH
EIMS-6330 B BK	590 520	60 56 565				495 50	min
EIT-6329 B
EIMS-6332 B	630	520	60 56 565			495 50	min

Dieses Gerät ist nur für den Gebrauch im Haushalt bestimmt. DER HERSTELLER HAFTET NICT FÜR SCHÄDEN ODER VERLETZUNGEN, DIE DURCH FEHLERHAFTE INSTALLATION ODER DURC UNSACHGEMÄSSE, FALSECHE ODER WIDERSINNIGENUTZUNG VERURSACHT WERDEN.

Der Hersteller erklärt, dass diesen Produkt alle wesentlichen Anforderungen gemäß EU-Richtlinie 2014/35/EU über elektrische Niederspannungseräte sowie gemäß EU-Richtlinie 2014/30/EU über die elektromagnetische Verträglichkeit erhalten.

VORSICHTSMASSNAHMEN

Wenn Sie die Induktionsplatte benutzen, halten Sie alle magnetisierbaren Gegenstände fern (Kreditkarten, Disketten, Taschenrechner usw.).

Heizen Sie eine leere antihaftbeschichtete Pfanne nicht länger als 1 oder 2 Minuten vor.

Beginnen Sie beim Kochen von Lebensmitteln, die leicht anhaften konnen, mit einer niedrigen Leistungsstufe und erhöhen Sie diese dann langsam unter haufigem Rühren.

Wenn das Kochen beendet ist, schalten Sie die Platte mit der damit vorgesehenen Taste aus (schalten Sie die Platte auf „0" herunter) und verlassen Sie sich nicht auf den Pfannensensor.

Sollte eine Plattenfläche rissig werden, trennen Sie das Gerätofort von der Stromversorgung, um mögliche Stromschläge zu vermeiden.

Verwenden Sie zur Reinigung der Platte keinen Dampfreiniger.

Das Gerät und zugängliche Teile konnen während des Betriebs besteht werden.

Achten Sie darauf, die Heizelemente nicht zu berühren.

Kinder unter 8 Jahren sollenn in sicheren Abstand gehalten werden, es sei dess, sie stehen unter ständiger Aufsicht.

DE

Kinder über 8 Jahren und Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten bzw. mangelnder Erfahrung oder Kenntnissen dürfen these Gerät verwenden, wenn sie beaufsichtigt werden, entsprechende Anweisungen zur sicheren Verwendung des Geräts erhalten haben und die damit verbundenen Gefahren verstehen. Kinder dürfen nicht mit dem Gerät speilen. Kinder dürfen das Gerät nur dann reinigen und benutzen, wenn sie unter ständiger Aufsicht stehen.

Unbeaufsichtiges Kochen mit Fett oder Öl kann gefährlich sein und einen Brand verursachen. Versuchen Sie NIEMALS, einen Brand mit Wasser zu löschen. Schalten Sie stattdessen das Gerät aus und ersticken Sie dann die Flammen z.B. mit einem Deckel oder einer Schale. -Jeder Kochprozess muss beaufsichtigt werden. Ein kurzer Kochprozess muss kontinuierlich überwacht werden. Unbeaufsichtiges Kochen mit Fett oder Öl auf der Induktionsplatte kann gefährlich sein und zu einem Brand führen.

Brandgefahr: Legen Sie keine Gegenstände auf den Kochflächen ab.

Als geeigneter Schutz für die in das Gerät integrierte Arbeitsplatte sollenn nur solche Arbeitsplattenschutzvorrichtung en verwendet werden, die für die Verwendung mit dem Kochgerät vorgesehen und in den Anweisungen des Herstellers aufgeführrt sind. Die Verwendung ungeeigneter Schutzzauflagen kann Unfälle verursachen.

Legen Sie keine schweren Gegenstände auf die Platte und halten nichts auf sie fallen.

Verwenden Sie kein Kochgeschirr mit unregelmäßigen Kanten. Ziehen Sie das Kochgeschirr nicht über die Induktionsglasoberfläche, daß das Glas zerkratzen kann.

Personen, die einen Herzschrittmacher oder andere elektrische Implantate (wie z.B. InsulnPumpen) tragen, sollenn vor der Verwendung these Gerats ihren Arzt oder den Hersteller des Implantats konsultieren, um sicherzustellen, dass ihre Implantate durch das elektromagnetische Feld nicht beeinträchtigt werden.

WARNING: Zugängliche Teile können sein, wenn das Gerät in Betrieb ist.

Kinder sollenn ferngehalten werden, um Verbrennungen oder Verbrühungen zu vermeiden.

• Bauen Sie in die ortsfeste Installation eine Vorrichtung zur Unterbrechung der Stromversorgung mit allpoliger Kontakttrennung ein. Diese muss eine vollständige Trennung unter ÜberspannungskategorieIII-Bedingungen gemäß den Verkabelungsvorschriften gewährleisten. Der Stecker oder der allpolige Schalter der installierten Geräte muss leicht zugänglich sein.
• Dieses Gerät ist nicht zur Steuerung durch einen externen Timer oder ein Fernsteuerungssystem vorgesehen.
• Die Hersteller lehnen jeder Haftung ab, falls die offen genannten Punkte oder die Unfallverhütungsvorschriften nicht beachtet oder eingehalten werden.

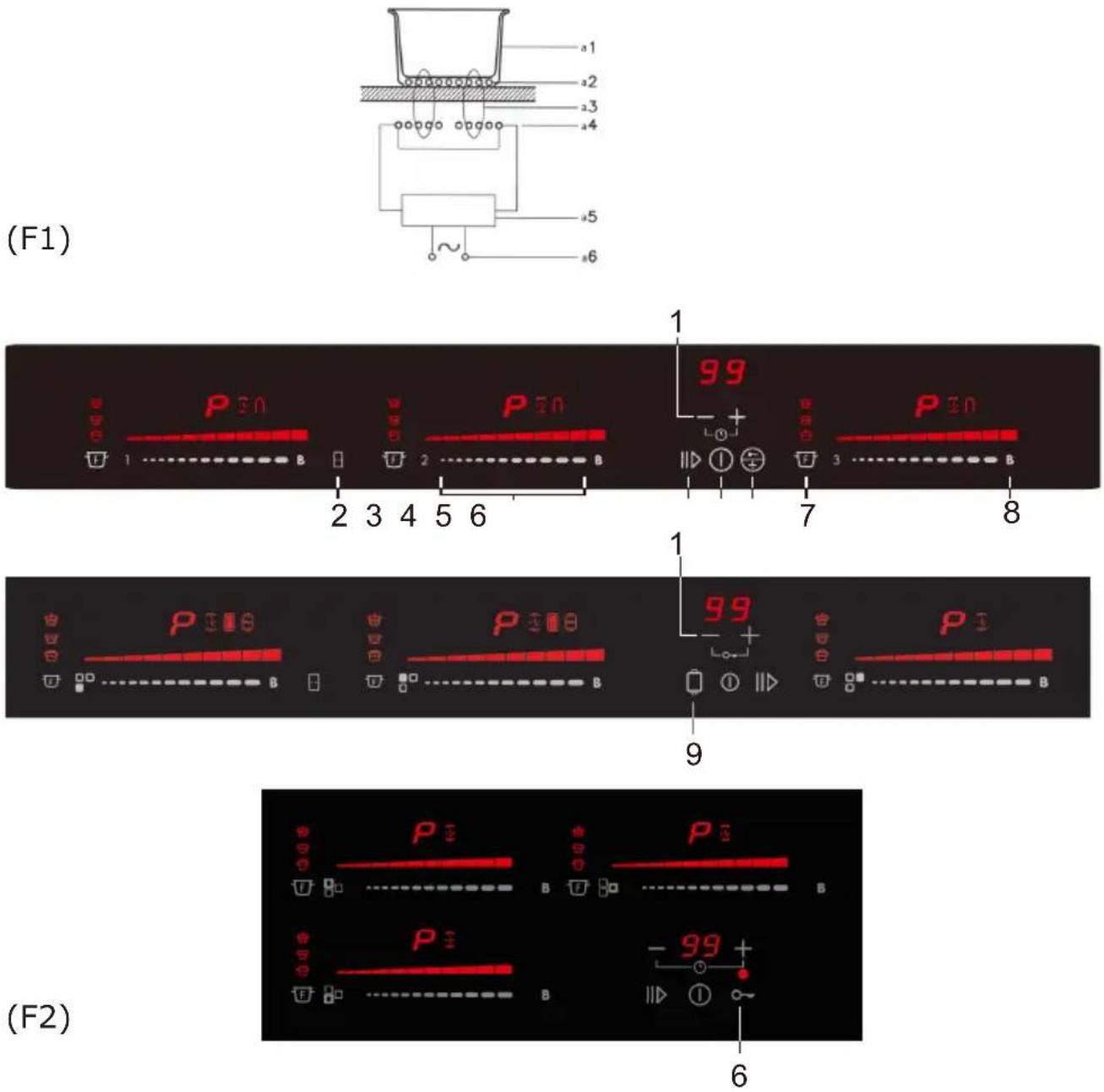

Informationen über den Induktionsherd (F1)

a1 Kochgeschirr
a2 Induzierter Strom
a3 Magnetfeld
a4 Induktor
a5 Elektronische Schaltung
a6 Stromversorgung

Das Garen mit Induktion ist eine sichere, fortschrittliche, effiziente und wirtschaftliche Kochtechnologie. Sie Funktioniert durch elektromagnetische Schwingungen, die Wärme direkt im Kochgeschirr erzeugen, anstatt es indirect durch die Glasoberfläche zu erhitzen. Das Glas erhitzt sich nur, weil es in Kontakt mit dem bereits Kochgeschirr stehen. Diese Induktionsherd hat die folgenden Eigenschaften:

• Minimale Wärnestreuung (hoher Wirkungsgrad).
• Wenn das Kochgeschirr von der Platte entfernt (oder angehoben) wird, schaltet die Platte automatisch den Kochbereich ab.
• Das elektronische System ermöglich Flexibilität und(PRzise Steuerung).

PRODUKTÜBERSICHT

Verwendung der Induktionsplatte (F2)

Mit dem Kochen beginnen

1. Drucken Sie die Ein/Aus
   Taste (5) 3 Sekunden lang. Nach dem Einsatzen ertont einmal ein Signal, die Anzeige zeigt „-“ oder „-“ an und weist damit darauf auf hin, dass das Induktionskochfeld nun im Standby-Modus ist.
2. Stellen Sie ein geeignetes Kochgefäß auf die Kochstelle, die Sie verwenden möchten. Vergewissern Sie sich, dass der Boden des Kochgeschirrs und die Oberfläche der Kochstelle sauber und trocken sind.
3. Wahlen Sie eine Leistungsstufe zwischen 1 und 9, indem Sie mit dem Finger über die Schaltfläche „Steuerung" (3) fahren oder einfach einen beliebigen „Steuerungs"-Punkt (3) berühren.

4. Wenn Sie innerhalb von 20 Sekunden keine Leistungsstufe wahlen, schaltet sich das Induktionskochfeld automatisch ab. Sie müssen dann wieder bei Schritt 1 beginnen.

5. Sie können die Leistungseinstellung jederzeit während des Kochens ändern.

Die Anzeige blinkt abwechselnd und zeit das Symbol

Das bedeutet:

Das Kochgeschirr wurde nicht auf das richtige Kochfeld gestellt.
Das Kochgeschirr ist nicht zum Induktionskochen geeignet.
Das Kochgeschirr ist zu Klein oder nicht richtig im Kochfeld zentriert.

Der Kochbereich wird nicht erhitzt, es sei dess, es befindet sich ein geeignetes Kochgeschirr auf ihm.

Die Anzeige erlischt automatisch nach 1 Minute, wenn kein geeignetes Kochgeschirr auf die Kochstelle gestellt wurde.

Wenn Sie mit dem Kochen fertig sind

Nach dem Ausschalten der Kochzone zeigt die entsprechende Anzeige „H" an, bis die Temperatur der Zone unter den kritischen Wert gefallen ist.

Verwendung des Boosters (F2)

Die Booster-Funktion liefert bis zu 5 Minuten lang erhöhte Leistung. Auf diese Weise konnen Sie ein kräftigeres und schnelleres Aufkochen erreichen. Die Funktion steht in jeder Kochzone zur Verfügung.

Mit dem Booster mehr Leistung

1. Berühren Sie den Zonenwahler (6), den Sie verstärken möchten.
2. Berühren Sie die Taste "B" (4) des Schiebereglers. In der zugehörigen Leistungsanzeige wird "P" angezeigt und die Zone erreicht die maximale Leistung.
3. Die Booster-Leistung hält für 5 Minuten an, dann Goes die Zone zurück auf die 9 Leistungsstufe zurück.

Abschalten der Booster-Funktion

1. Berühren Sie den Zonenwahler (6), den Sie aufheben möchten.
2. Drücken Sie den Leistungspegelregler (3), um die Booster-Funktion zu stoppen. Die Kochzone kehrt dann auf die gewünschte Leistungsstufe zurück.

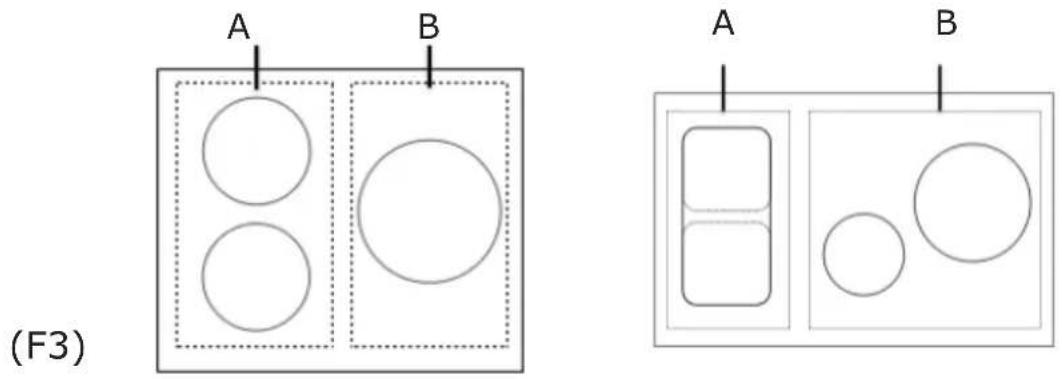

Grenzenden Funktion (F3)

Die drei Kochzonen sind in zwei Gruppen aufgeilt.

Wenn Sie die Booster-Funktion verwenden möchten, wird durch Drücken der Booster-Taste (8) die gewährte Kochstelle auf die „P“-Ebene angehoben. Wenn die Leistungsstufe der anderen Kochstelle innerhalb derselben Gruppe ebenfalls „P“ ist, wird die Leistung dieser automatisch auf Stufe 9 reduziert.

Verwendung der Kochfunktionen

Sie können zwischen drei nutzlichen Kochfunktionen wahlen. Drücken Sie zum Wechseln jeweils auf „Kochfunktionen" (7).

Schmelzen oder Auftauen (zwischen 45 und 55^ )

Erwärmen oder warmhalten (zwischen 65 und 70^ )

Simmern oder bei einer Temperatur nahe dem Siedepunkt kocheln, nützlich für langsames Garen (zwischen 85 und 95^ )

Verwendung der Pause-Funktion: Stop&Go (F2)

Die Pausefungtion kann jederzeit während des Kochens verwendet werden. Sie ermöglich es, den Induktionsherd zu stoppen und das Kochen wieder aufzunehmen, ohne die Einstellungen zu verlieren.

1. Stellen Sie sicher, dass die Kochzone in Betrieb ist.
2. Drücken Sie die Stop&Go-Taste (8). Die Kochzonenanzeigen zeigen „=“ an. Der Betrieb des Induktionskochfelds wird deaktiviert, mit Ausnahme der Tasten Stop&Go (8), Ein/Aus (2) und Sperre (1).
3. Um die Pause abzubrechen, drücken Sie die Stop&Go-Taste (8). Die Kochzonen kehren zur zuvor eingestellten Leistungsstufe darüber.

Sperre (Kindersicherung)

• Sie können die Tasten blockieren, um eine unerwünschte Benutzung zuverhindern (z.B. versehentliches Einsatzen der Kochstellen durch Kinder).

Tastensperre

Berühren Sie die Tastensperre (1). Die Timer-Anzeige zeigt „Lo" an.

Entsperren der Schaltflächen

1. Stellen Sie sicher, dass das Induktionskochfeld eingeschaltet ist.
2. Berühren und halten Sie die Tastensperre (1) eine Zeit lang.
3. Sie können jetzt mit der Benutzung des Induktionsherds beginnen.

Ein Sensor überwacht die Temperatur der jeweiligen Induktionsplatte. Wenn eine zu hohe Temperatur gemessen wird, stellt das Induktionskochfeld automatisch seinen Betrieb ein.

Erkennung kleiner Objekte

Wenn zu keine oder nicht-magnetische Kochgefasse (z. B. aus Aluminium) oder andere keine Gegenstände (z. B. Messer, Gabel, Schlüssel) auf der Platte gelassen werden, Goes the Platte nach 1 Minute in den Schlafmodus. Das Geblase hält den Induktionsherd noch 1 Minute lang am Kochen.

Schutz durch automatische Abschaltung

Die automatische Abschaltung ist eine Sicherheitsschutzfunktion. Sie schaltet die Kochstelle automatisch aus, wenn Sie vergessen haben, sie ausschlussen. Die voreingestellte, maximale Betriebsdauer für jeder Leistungsstufe ist in der nachstehenden Tabelle aufgeführrt:

Leistungsstufe	1~3 4~6	7~8 9
Voreingesteller Betriebszeit-Timer (Uhrzeit)	360 180	120 90

DE

Wenn das Kochgeschirr entfernt wird, zeigt die Anzeige für 5 Sekunden den Leistungspegel und dann für 1 Minute an. Danach wird „H" angezeigt, was bedeutet, dass die Oberfläche des Kochfeldes heißt ist. Berühren Sie dann diesen Bereich nicht. Wenn die Oberfläche auf eine sichere Temperatur abgekühlt ist, wird 1 Minute lang „-“ angezeigt. Dann schaltet sich die Zone automatisch ab.

Gebrauch des Timers

Die Timer-Funktion kann auf zwei verschiedene Arten verwendet werden:

• Sie können sie als Zeiterinnerung verwenden. In dieser Fall schaltet der Timer keine der Kochzonen aus, wenn die eingestellte Zeit verstrichen ist.
• Sie können damit eine Kochzone abschalten, wenn die eingestellte Zeit verstrichen ist.
• Sie können den Timer auf bis zu 99 Minuten einstellen. Wenn die eingestellte Zeit 99 Minuten überschreitet, kehrt der Timer automatisch auf 0 Minuten darüber.

Verwendung des Timers als Minutenzahler

1. Mindestens eine Kochzone muss eingeschaltet sein (siearf jedoch nicht angewählt sein).
2. Berühren Sie den Timer (5). Die Anzeige des Minutenzahlers beginnnt zu blinken und in der Timer-Anzeige wird "10" angezeigt.
3. Stellen Sie die Zeit ein, indem Sie den "-" oder "+" des Leistungsstufen-Schiebers (3) berühren. Tipp: Berühren Sie den "-" oder "+" des Schiebereglers (3) einmal, um die Zeit um 1 Minute zu verringn oder zu erhöhen. Berühren Sie "-" oder "+" des Schiebereglers (3) und halten Sie ihn gedrückt, um um 10 Minuten zu verringn oder zu erhöhen.
4. Wenn die Zeit eingestellt ist, beginnnt sie sofort herunterzuzahlen. Im Display wird die verbleibende Zeit angezeigt.
5. Wenn die eingestellte Zeit abgelaufen ist, ertont der Summer für 30 Sekunden und die Timeranzeige zeigt "00" an.

Einstellen des Timers zum Ausschalten einer Kochzone

1. Wahlen Sie die jeweilige Kochzone, die in Betrieb ist, durch Berühren des Zonenwährlers (6).
2. Drücken Sie den Timer (5). Die Erinnerungsanzeige beginnnt zu blinken und in der Timer-Anzeige wird "10" angezeigt.
3. Mit den Tasten "+" und "-" (3) können Sie die Zeiteinstellung von 1 bis 99 Minuten realisieren.
4. Wenn die Zeit eingestellt ist, blinking die Timer-Anzeige 5 Sekunden lang und der Countdown beginnnt sofort. Im Display wird die verbleibende Zeit angezeigt.

5. Wenn der Kochtimer abgelaufen ist, wird die entsprechende Kochzone automatisch ausgeschaltet und im Display erscheint "H". Die anderen Kochzonen laufen weiter, wenn sie vorher eingeschaltet waren.

6. Um den Timer abzubrechen, berühren Sie "-" und "+" gleichzeitig, der Timer wird abgebrochen und in der Minutenanzeige wird "00" angezeigt.

Einstellen des Timers zum Ausschalten von mehr als einer Kochzone

1. Wenn Sie die Timerfungtion in mehr als einer Kochzone verwenden, dann zeigt die Timeranzeige die kürzeste Zeit an (z. B. Zone 3# Einstellzeit von 3 Minuten, Zone 2# Einstellzeit von 6 Minuten, die Timeranzeige zeigt "3"). Der blinkende rote Punkt darüber der Leistungsstufe zeigt an, von welcher Kochzone die Zeit im Timer-Display angezeigt wird.
2. Wenn der Kochtimer ablauft, wird die entsprechende Kochzone automatisch ausgeschaltet und in der Anzeige erscheint "H".

Ratschlage und Anregungen

Problem Mögliche	Ursachen Vorgehensweise
DasInduktskochfeldkann nichteingeschaltet werden.	Es gibt keinen Strom. Stellen Sie sicher, dass dasInduktskochfeld mit Stromversorgt wird und eingeschaltet ist.Prufen Sie, ob in Ihrer Wohnungoder in Ihrer Umgebung einStromausfall vorliegt. Wenn Sie allePrüfungen durchgeführt haben unddas Problem weiterhin besteht, rufen Sie einen spezialisiertenTechniker an.
DieBerührungsschafterreagieren nicht.	Die Tasten sind gespehtt.	Entsperren Sie die SchaltflächenSiehe die Anweisungen im Abschnitt „Verwendung derInduktsherdplatte".
DieBerührungsschafterfunktionieren nurschwerfällig.	Mölicherweise befindet sich auf den Knöpfen einleichte Wasserschicht oder Sie berühren die Knöpfemit der Fingerspitze.	Stellen Sie sicher, dass derKnopfbereich trocken ist undberühren Sie die Knöffe mit dergasamten Fingerkuppe.
Das Glas verkratzt.	Kochgeschirr hat Grate. Es werden scheuernde und ungeeignete Scheuermittel oder Reinigungsmittel verwendet.	Verwenden Sie nur Kochgeschirr flachen, gleichmäßigen Böden. Siehe „Auswahl des richtigen Kochgeschirrs".
Manche Kochgefäßemachen knisternde oder klickende Gerausche.	Das kann an der Beschaffenheit Ihr Schochgeschirrs liegen (Schichten aus verschiedenen Metallen, die entsprechlich schwingen).	Das ist bei Kochgeschirr normal deutet nicht auf eine Störung h.
Die Induktsplatte erzeugt ein leichtes Brummern, wenn sie mit hoher Leistung verwendet wird.	Das wird durch die Induktskochtechnologie verursacht.	Es ist normal, aber das Geräusch sollte abnehmen oder ganz verschwinden, wenn der Leistungspegel gesenkrt wird.
Die Induktsplatte gibt ein Lüftergeräusch von sich.	Ein Kühlventilator im Induktskochfeld wurde eingeschaltet, um eine Überhitzung der Elektronik zu verhindern. Die Kühlung kann weiterlaufen, wenn Sie das Induktskochfeld bereits ausgeschaltet haben.	Dies ist normal und es sind keine Maßnahmen erforderlich. Schalter Sie die Stromversorgung des Induktsherdes nicht aus, während das Gebläse lauft.
Das Kochgeschirr erwartet sich nicht um das Symbol entscheidet auf der Anzeige.	Das Induktskochfeld kann das Kochgeschirr ni. erkennen, weil es nicht fust. Siehe den Abschnitt „Auswahlen des wichtigen Kochgeschirrs". Zentrierten Sie das Kochgeschirr und sichten Sie darauf, dass der Boden der Grübe der Kochstelle entspricht.	Verwenden Sie nur Kochgeschirr, das zum Induktskochen geeignet zum zum Induktskochen geeignet zum Induktskochfeld kann das Kochgeschirr ni. erkennen, weil es zu kle für den Kochbereich ist oder nicht im Kochbereich zentriert ist.

Ausfallkennzeichen und Inspektion

Wenn eine Anomalie auftritt, Goes das Induktionskochfeld automatisch in einen Schutzzustand über und zeigt die entsprechenden Schutzcodes an. Dies sind diehäufigsten Fehlerursachen:

Fehlermeldung	Mögliche Ursachen Vorgehen	nsweise
U	Kein Kochgeschirr oder ungeeignetes Kochgeschirr.	Tauschen Sie das Kochgeschirr aus.
ER03	Wasser oder Kochgeschirr auf dem Glas des Steuerfelds.	Reinigen Sie den angesteuerte Bereich.
F1E	Verbindungsfehler zwischen dem Anzeigefeld und dem Hauptfeld auf der linken Seite (der Kochbereich, dessen Anzeige „E" anziegt).	1. Das Anschlusskabel ist nicht richtig eingesteckt oder defekt. 2. Ersetzen Sie das Hauptsteuerungsfeld.
F3E	Störung am Temperatursensor der Spule. (in dem Kochbereich dessen Anzeige „E" anziegt).	Ersetzen Sie den Spulensensor
F4E	Ausfall des Temperatursensors der Hauptplatine. (in dem Kochbereich, dessen Anzeige „E" anziegt).	Ersetzen Sie das Hauptsteuerungsfeld.
E1E	Die vom Glaskeramik sensor gemessene Temperatur ist zu hoch.	Starten Sie die Platte erneut, nachdem sie abgekühlt ist.
E2E	Der Temperatursensor des IGBTs ist überlastet.	Starten Sie die Platte erneut, nachdem sie abgekühlt ist.
E3E	Anormale Netzpannung (zu hoch).	Prüfen Sie, ob die Stromversorgung normal ist. Schalten Sie die Induktionsplä ein, sobald die Stromversorgung normal ist.
E4E	Anormale Netzpannung (zu niedrig).	Prüfen Sie, ob die Stromversorgung normal ist. Schalten Sie die Induktionsplä ein, sobald die Stromversorgung normal ist.
E5E	Ausfall des Temperatursensors (in der Kochzone, deren Anzeige „E" anziegt).	Das Anschlusskabel ist nicht richtig eingesteckt oder die Montage wurde nicht korrekt vorgenommen.

Bauen Sie das Gerät nicht selbst auseinander, um Gefahren und Schäden an der Induktionsherdplatte zu vermeiden.

AuswahldesrichtigenKochgeschirrs(F5)

• Verwenden Sie vorzugsweise das angegebene Kochgeschirr, da diese für das Induktionskochen geeignet ist.
• Magnetisches Kochgeschirr kann für Induktionskochen geeignet sein.
  Kochgeschirr mit ferritischem oder mehrschichtigem Edelstahlboden, wenn auf dem Boden „Zum Induktionskochen geeignet" (oder so ähnlich) angegeben ist.
• Wenn Kochgeschirr aus Gusseisen verwendet wird, sollte es vorzugsweise einen glasierten Boden haben, um ein Zerkratzen der Glasoberfläche der Platte zu verhindern.
  Kochgeschirr aus Glas, Keramik, Ton, Aluminium, Kupfer oder nichtmagnetischem (austenitischem) Edelstahl ist nicht geeignet.
  Kochgeschirr mit flachem und dickem Boden.
  Die Verwendung von Kochgschirr, das den gleichen Durchmesser wie die Kochstelle hat, gewährleistet maximale Leistungseffizienz.
• Kleinere Kochbehälter verringern die Leistung, verursachen aber keinen Energieverlust. In jedem Fall raten wir von der Verwendung von Kochgeschirr mit einem Durchmesser von weniger als 10 cm ab.
• Der Durchmesser des Bodens des Kochgeschirrs sollte mindestens dem der verwendeten Kochstelle entsprechen.
  Um die Leistung der Kochplatte maximal zu nutzen, platzieren Sie das Kochgeschirr in der Mitte der Kochstelle.

Wartung

Stücke von Aluminiumfolie oder Lebensmitteln, Fettspritzer, verschütteter Zucker oder stark zuckerhaltige Lebensmittel sollenn sofort mit Hilfe eines Spachtels von der Kochfläche entfernt werden, der die Oberfläche der Kochplatte nicht zerkratzt.

Reinigen Sie die Oberfläche anschließend mit einem geeigneten Produkt und Kuchenpapier. Wischen Sie die Oberfläche mit Wasser ab und trocknen Sie sie mit einem sauberen Tuch. Verwenden Sie keine Scheuerschwämme oder -lappen und vermeiden Sie die Verwendung von Fleckenentfernern oder aggressiven chemischen Reinigungsmitteln.

Installation

Anweisungen für den Installateur

Alle Arbeiten im Zusammenhang mit der Installation müssen von qualifiziertem Personal unter Beachtung der geltenden Vorschriften durchgeführt werden.

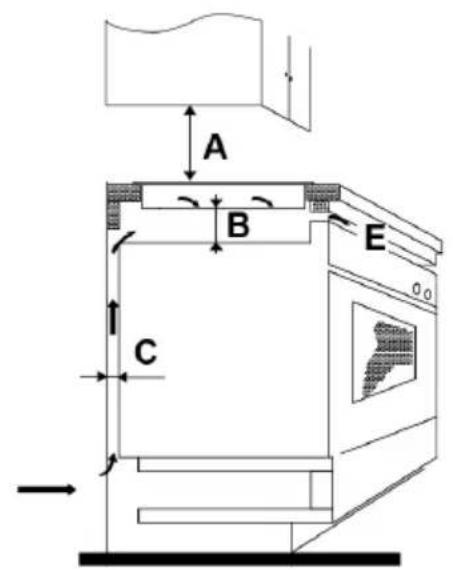

Das Gerät ist für die Installation auf einer Arbeitsplatte vorgesehen, so wie in der Abbildung gezeigt. Bringen Sie das mitgelieferte Dichtungsmittel rund um die Induktionsplatte auf. Die Platte sollen nicht über einem Ofen installiert werden, aber wenn dies der Fall ist, überprüfen Sie Folgendes:

• Der Ofen verfügbar über ein geeignetes Kühlsystem.
  Es trifft keine aus dem Ofen austretende, heiBe Luft auf die Platte.
  Es bestehen geeignete Luftteinlasse, so wie in der Abbildung gezeigt.

Auswahlder Installationsausrustung

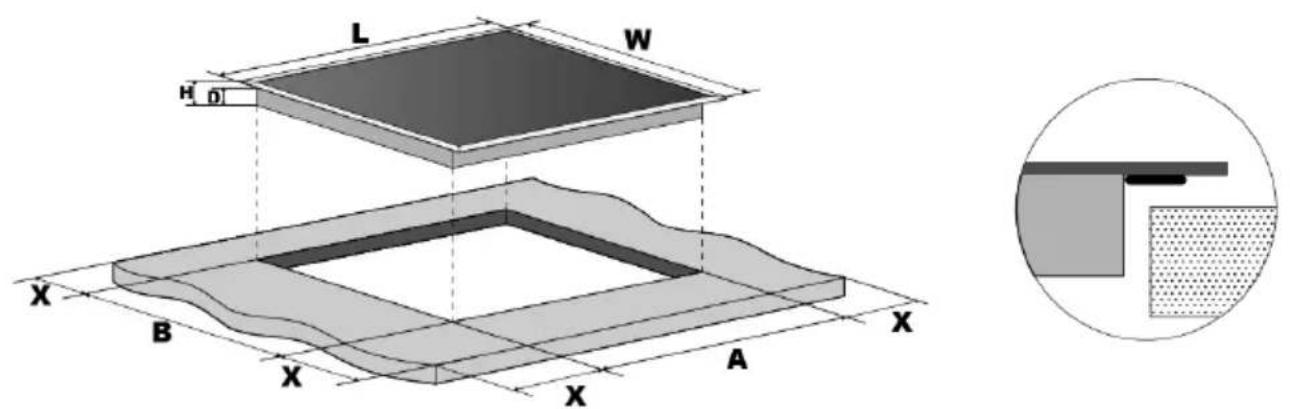

Schneiden Sie die Arbeitsfläche entsprechend den in der Abbildung gezeugten Abmessungen zu. (F6)

Bei Installation und Nutzung muss ein Mindestabstand von 5 cm rund um die Öffnung eingehalten werden.

Stellen Sie safer, dass die Dicke der Arbeitsfläche mindestens 30mm beträgt.

Stellen Sie unter allen Umständen sicher, dass das Induktionskochfeld gut beluftet ist und dass Luftlein- und -auslass nicht blockiert sind. (F7)

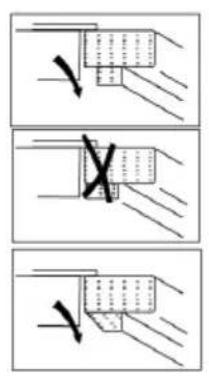

Platzieren Sie die mitgelieferte Montagefuge entlang der Unterkante der Platte und stellen Sie safer, dass sich die Enden überlappen.

Verwenden Sie keinen Klebstoff, um die Platte auf der Arbeitsfläche zu befestigen.

Legen Sie die Platte in die Öffnung der Arbeitsfläche (F8). Drücken Sie die Platte leicht nach unten, bis sie eingepasst ist, und stellen Sie safer, dass die Außenkante gut abgedachtet ist.

Vergewissern Sie sich vor der Installation der Platte, dass...

• die Arbeitsfläche eben ist und aus hitzebeständigem Material besteht. Die Wändeiben der Platte müssen hitzebeständig sein.
  Die Plattearf nicht direkt auf einer Geschirrspulmaschine, einem Kuhl- oder Gefrierschrank, einer Waschmaschine oder einem Trockner installiert werden, da Feuchtigkeit die Elektronik beschädigen kann.
  Die Anlage muss alle Sicherheitsanforderungen sowie alle geltenden Vorschriften und Normen erfüllen.

Wenn Sie das Board installiert haben, stellen Sie sicher, dass...

• Der Zugang zur Stromversorgung nicht durch Schranktären, Schubladen oder Ähnliches beeinträchtigt wird.
• Wenn die Platte über einem Schrank oder Schubladen installiert wird, ist eine Wärmeschutzbarriere unter dem Boden der Platte zu installieren.
• Trennen Sie das Gerät von der Stromversorgung, bevor Sie irgendwelche Arbeitsen oder Wartungsarbeiten daran durchführten.

Stromanschluss der Induktionsplatte (F9)

Farbkennzeichnung der Kabel:

Bevor Sie die Induktionsplatte ans Stromnetz anschließen, überprüfen Sie Folgendes:

1. Das Hausverkabelungssystem ist für die für die Induktionsplatte erfolderliche Leistung ausgelegt.
2. Die Spannung entspricht dem auf dem Typenschild angegebenen Wert.
3. Die Querschnitte der Stromkabel sind für die auf dem Typenschild angegebenen Ladung ausgelegt.

4. Die Anlage ist mit einem effizienten Erdungssystem ausgestattet, das den geltenden Vorschriften und Gesetzen entspricht. Eine Erdung ist gesetzlich vorgeschrieben.

5. Verwenden Sie zum Anschluss der Induktionsplatte an das Stromnetz keine Adapter, Dimmer oder Abzweigmuffen, da diese zu Überhitzung und Branden führen können.

6. Wenn das Gerät kein Kabel oder keinen Stecker hat, verwenden Sie das Material, das der auf dem Typenschild angegebenen Spannung und der Betriebstemperatur entspricht. Das Kabel sollte nie eine Temperatur von mehr als 50^ über der Umgebungstemperatur erreichen.
   Die Stromversorgung solle gemäß der entsprechenden Norm angeschlossen werden oder über einen einpoligen Schutzschalter verfügen.
7. Der Installateur muss sicherstellen, dass ein korrekter elektrischer Anschluss vorgenommen wird und dass dieser den Sicherheitsvorschriften entspricht.
   Biegen oder stauchen Sie das Kabel nicht.

edesa
