BEDIENUNGSANLEITUNG DB 1000/350 EINHELL

Art.-Nr.: 43.121.01 I.-Nr.: 01015

DB 1000/350

1 15 8 2 4 11 5 3 12 7 9 6 10 13

2 4 11 3 14 5 6

3 2 12 7

4 16 17 18 20

5 10 B a

6 10 9 10

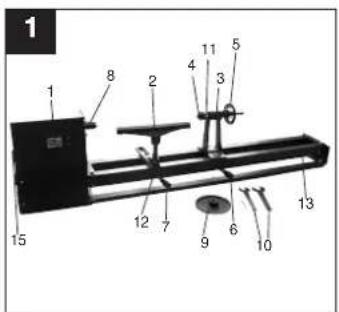

1. Gerätebeschreibung (Abb. 1/2)

1. Ein- Ausschalter
2. Werkstückauflage
3. Reitstock
4. Zentrierspitze
5. Handrad
6. Spannbügel für Reitstock
7. Spannbügel für Werkstückauflage
8. Stirnmitnehmer
9. Planscheibe
10. Werkzeug
11. Kontermutter
12. Flügelschraube
13. Maschinenbett
14. Reitstockspindel
15. Sicherungsschraube

2. Lieferumfang

●Drechselbank
Reitstock
●Werkzeugauflage
●Stirnmitnehmer
- Planscheibe
●Werkzeug

3. Bestimmungsgemäße Verwendung

Die Drechselbank dient nur zum Bearbeiten von Holz mittels geeigneter Drechseleisen.

Die Maschine darf nur nach ihrer Bestimmung verwendet werden.

Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgehende Schäden oder Verletzungen aller A haftet der Benutzer/Bediener und nicht der Hersteller.

Personen, die die Maschine bedienen und warten, müssen mit dieser vertraut und über mögliche Gefahren unterrichtet sein.

Darüber hinaus sind die geltenden Unfallverhütungsvorschriften genaustens einzuhalten.

Veränderungen an der Maschine schließen eine Haftung des Herstellers gänzlich aus.

4. Wichtige Hinweise

Bitte lesen Sie vor Gebrauch die

Bedienungsanleitung sorgfältig durch und beachten Sie deren Hinweise. Machen Sie sich anhand dieser Bedienungsanleitung mit dem Gerät, dem richtigen Gebrauch sowie den Sicherheitshinweisen vertraut.

⚠ Sicherheitshinweise

●Wamung: Wenn Elektrowerkzeuge eingesetzt werden, müssen die grundlegenden Sicherheitsvorkehrungen befolgt werden, um die Risiken von Feuer, elektr. Schlag und Verletzungen von Personen auszuschließen, einschließlich der folgenden:
●Schutzbrille und Kopfschutz tragen, z.B. Bauhelm.
- Enganliegende Arbeitskleidung, die nicht vom rotierenden Werkstück erfasst werden kann, tragen.
- Keine Holzscheiben mit Schwundrissen verwenden, da hohe Berstgefahr durch Fliehkraft herrscht.
- Achten Sie bitte bei der Auswahl Ihres Drechselholzes auf Äste und Trockenrisse. Nur Hölzer ohne Risse und ohne größere Äste verwenden (bei kleinen Ästen entsprechend vorsichtig den Anpressdruck des Drechseleisens wählen).
●Achtung! Bevor Sie die Maschine umrüsten (Stirnmitnehmer/Planschelbe), bzw. eine Drehzahlumstellung vomehmen, muss grundsätzlich der Netzstecker gezogen werden, um ein unbeabsichtigtes Einschalten, z.B. durch andere Personen, zu vermeiden.
- Überprüfen Sie grundsätzlich den festen Sitz des Drechselgutes per Hand. Achtung: Netzstecker ziehen!
●Nur original Drechseleisen im geschärften Zustand verwenden.
- Beim Drehen von Holzscheiben nicht im Flugkreis des Werkstückes stehen.
●Maschine fest mit dem Untergrund verbinden.
- Große und unwuchtige Drechselgüter bitte mittels Band- oder Dekupiersäge bestmöglich zuschneiden. Große Unwucht des Drechselgutes gefährdet Ihre Gesundheit und die Lebensdauer der Maschine.
- Beginnen Sie bei neuen Drechselstücken grundsätzlich mit der kleinstmöglichen Geschwindigkeit und steigern Sie diese mit zunehmender Wuchtigkeit des Drechselstückes.

D

●Drehzahl gemäß Schnittgeschwindigkeitstabelle vorwählen, bei unrunden Werkstücken mit niedriger Drehzahl beginnen.
- Zu hoher Einspanndruck in Verbindung mit zu starker Riemenspannung können, vor allem bei hohen Geschwindigkeiten, zu Anlaufproblemen des Motors führen Abhilfe:
●Riemenspannung lockern
●Einspanndruck am Reitstockhandrad verringern.
●Hohe Geschwindigkeiten nur zur End- und Feinbehandlung der Werkstücke einstellen.

Augenschutz tragen!

Staubschutz tragen!

5. Technische Daten

Netzspannung: 230V \~ 50 Hz

Leistung: 350 Watt S2 30 min

Leerlaufdrehzahl Motor 1400 min

Spindeldrehzahl 810 - 2480 min

Spitzenweite 970 mm

Drechseldurchmesser max. 356 mm

Schutzart: IP 20

Schaldruckpegel LPA < 70 dB (A)

Betriebsart S2 (Kurzzeitbetrieb)

Die Maschine darf kurzzeitig mit der angegebenen Leistung betrieben werden (30 min). Danach muss die Maschine eine Zeitspanne stillslehen, um sich nicht unzulässig zu erwärmen (30 min).

6. Vor Inbetriebnahme

●Die Drechselbank muss standsicher aufgestellt werden, d.h. auf einer Werkbank, oder festem

Untergestell festgeschraubt werden.

●Vor Inbetriebnahme müssen alle Abdeckungen und Sicherheitsvorrichtungen ordnungsgemäß montiert sein.
- Überzeugen Sie sich vor dem Anschließen der Maschine, dass die Daten auf dem Typenschild mit den Netzdaten übereinstimmen.

7. Montage und Bedienung

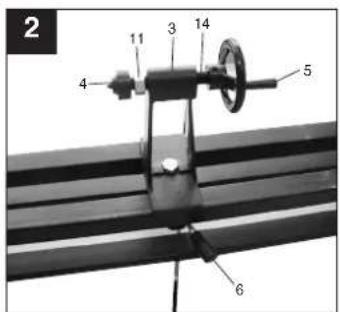

7.1. Reitstockverstellung (Abb. 2)

●Der Reitstock (3) wird nach Lösen des unterhalb des Maschinenbettes (13) befindlichen Klemmgriffes (6) verstellt.
●Nach dem Einstellen des optimalen Einspanndrucks mittels des Handrades (5), muss die Reitstockspindel (14) durch die Kontermutter (11) gesichert werden.

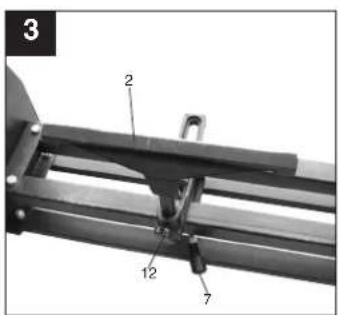

7.2. Verstellen der Werkstückauflage (Abb. 1/3)

●Die Werkstückauflage (2) ist in der Höhe, nach Lösen der Flügelschraube (12) zu verstellen.
●Die Verstellung der Werkstückauflage (2) zur Spindelachse ist nach Lösen des Spannbügels (6) unterhalb des Maschinenbettes (13) möglich.
●Die Werkstückauflage (2) muss so nahe wie möglich an das Werkstück herangeführt werden, ohne jedoch dieses zu berühren.

7.3. Drehzahleinstellung (Abb. 4)

●Netzstecker ziehen
●Sicherungsschraube (15) lösen, Gehäusedeckel (16) öffnen und Motorspannschrauben (17) lockern. Motorkeilriemenscheibe (18) anheben um den Keilriemen (19) zu entspannen.
- Keilriemen (19) auf die gewünschte Drehzahlstufe umlegen (auf Fluchtung achten!).
●Die Riemenspannung erfolgt durch Ablassen des Motors, das Eigengewicht des Motors reicht hierbei aus.
●Motorspannschraube (17) nach erfolgter Drehzahleinstellung wieder festziehen, Gehäusedeckel (16) schleißen und mit der Sicherungsschraube (15) fixieren.

7.3.1 Wahl der richtigen Drehzahl

Die Wahl der richtigen Drehzahl hängt beim
Drechseln von mehreren Faktoren ab.
(z.B. Größe, Unwucht, Material, etc. des
Werkstückes)
Als Faustregel gilt:
Unrunde Werkstücke, große Werkstücke, harte

Hölzer - kleine Drehzahl.

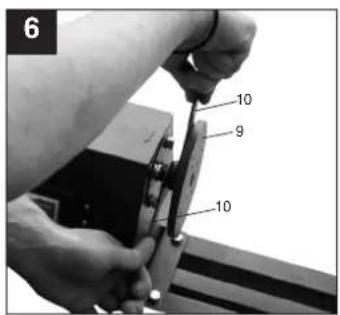

7.4. Umrüsten von Stirnmitnehmer auf Planschelbe (Abb. 5/6)

- Selzen sie den mitgelieferten Universalschlüssel (10) an der Schlüsselfläche auf der Spindel, unmittelbar hinter dem Stirnmitnehmer (8) an.

- Lösen Sie mit einem zusätzlichen Gabelschlüssel (a) den Stimmitnehmer (8) gegen den Uhrzeigersinn während Sie mit den Universalschlüssel (10) gegenhalten.

●Drehen sie nun die Planscheibe (9) auf das Gewinde der Spindel und ziehen sie diese mit den Universalschlüsseln (10) auf der Spindel fest.

7.5. Stirnmitnehmer und mitlaufende Körnerspitze (Abb. 1)

- Der Stimmitnehmer (8) dient zum Übertragen der Motorkraft auf das Werkstück beim Drechseln zwischen den Spitzen.

Bei Arbeiten zwischen Stimmitnehmer (8) und Zentrierspitze (4) ist darauf zu achten, das die Zentrierbohrung genügend tief gebohrt wird. Zentrierbohrerdurchmesser 5-8 mm. Einspanndruck nicht zu hoch wählen. Werkstücke können durch zu hohen Einspanndruck bogenförmig werden und brechen.

●Um Gewinde oder Lagerschäden zu vermeiden, ist der Stimmitnehmer (8) mit einem Gummi- oder Holzhammer auf der Stirnseite des Werkstückes einzuschlagen.

●Die mitlaufende Zentrierspitze (4) verhindert ein Ausbrennen der im Werkstück einzubringenden Zentrierbohrung.

7.6. Ein-, Ausschalter (Abb. 1)

●Durch Drücken des grünen Tasters „1“ kann die Drechselbank eingeschaltet werden.

- Um die Drechselbank wieder auszuschalten, muß der rote Taster „0“ gedrückt werden.

8. Ersatzteilbestellung

Bei der Ersatzteilbestellung sollten folgende

Angaben gemacht werden:

●Typ des Gerätes

- Artikelnummer des Gerätes

●ldent- Nummer des Gerätes

●Ersatzteil-Nummer des erforderlichen Ersatzteils

F

Oogbeschermer dragen!

Stofmasker dragen!

5. Technische gegevens

Netspanning: 230V \~ 50 Hz

Vermogen : 350 Watt S2 30 min

Stationair toerental motor 1400 t/min.

Spilloerental 810 -2480 t/min

Draailengte 970 mm

Draaidiameter max. 356 mm

Bescherming type: IP 20

Geluidsdrukniveau LPA < 70 dB (A)

DB 1000/350 Art.-Nr.: 43.121.01, I.-Nr.: 01015

Pos.	Beschreibung	Ersatzteilnr.
03 Stirmitnehmer	43.121.00.01
05 Stahlauflagenträger m. Auflage 43.121.00.02
08 Reitstock komoplett 43.121.00.03
15 Ein- Ausschalter 43.121.00.04
19 Keilriemen	43.121.00.07
20 Sicherheitsschalter 43.121.00.08
o.B. Teller	43.121.00.05
o.B. Schraubensatz	43.121.00.06

Hans Einhell AG

Wiesenweg 22

D-94405 Landau/Isar

Konformitätserklärung

erklärt folgende Konformität gemäß EU-Richtlinie und Normen für Artikel
© declares conformity with the EU Directive and standards marked below for the article déclare la conformité suivants selon la
F directive CE et les normes concernant l'article verklaart de volgende conformiteit in overeenstemming met de EU-richtlijn en normen voor het artikel
● declara la siguiente conformidad a tenor de la directiva y normas de la UE para el artículo
P com a directiva CE e normas para o artigo förklarar följande överensstämmelse enl. EU-direktiv och standarder för artikeln
Ilmoittaa seuraavaa Euroopan unionin direktivlen ja normien mukaista yhdenmukalsuutta tuotteelle
(OK) erklærer herved følgende samsvar med EU-direktiv og standarder for artikel
заявляет о соответствии товара следующим директивам и нормам EC izjavljuje slijedeću uskladjenost s odredbama I normama EU za artiki.
declară următoarea conformitate cu linia directoare CE și normele valabile pentru articolul.

Ürün İle ilgili olarak AB Yönetmeliikleri ve Normları gereğince aşağıdaki uygunluk açıkla masını sunar.
© έλώνει την ακόλουθη συμφωνία σύμφωνα με την Οδηγία ΕΕ και τα πρότυπο για το προϊόν
① dichiara la seguente conformità secondo la direttiva UE e le norme per l'articolo
☑ attesterer følgende overensstemmelse i henhold til EU-direktiv og standarder for produkt
prohlašuje následující shodu podle směrnice EU a norem pro výrobek.
a következő konformitást jelenti ki a termékek- re vonatkozó EU-irányvonalak és normák szerint
⑤ pojasnjuje sledečo skladnost po smemici EU in normah za artikel.
PL deklaruje zgodność wymienionego poniżej artykułu z następującymi normami na podstawie dyrektywy WE.
SK) vydáva nasledujúce prehlásenie o zhode podľa smernice EÚ a noriem pre výrobok.
⑧ декларира следното съответствие съгласно директивите и нормите на ЕС за продукта.
запвляне про відповідність згідно з Директивою ЄС та стандартами, чинними для даного товару

Drechselbank DB 1000/350

98/37/EG

87/404/EWG

73/23/EWG_93/68/EEC

R&TTED 1999/5/EG

97/23/EG

2000/14/EG:

89/336/EWG_93/68/EEC

95/54/EG:

90/396/EWG

97/68/EG:

89/686/EWG

EN 61029-1: 1995; EN 55014-1; EN 55014-2; EN 61000-3-2; EN 61000-3-3

Landau'lsar, den 06.05.2005

Leiter Produkt-Management

Produkt-Management

Art.-Nr.: 41.121.01 I.-Nr.: 01015 Archivierung: 4112100-34-4155050-E Subject to change without notice
