Marke	TFA
Modell	60.4509.02
Kategorie	Funkuhr mit Temperatur
Produkttyp	Wand- oder Tischuhr funkbasiert mit Innenraumtemperaturanzeige
Gehäuseabmessungen	195 x 27 (110) x 195 mm
Gewicht	360 g (nur Gerät)
Stromversorgung	2 AAA-Alkalibatterien 1,5 V (nicht enthalten)
Anzeige	LCD: Stunde, Minute, Sekunde, Wochentag, Datum, Temperatur, Empfangs- und Alarmsymbole
Funkempfang	DCF-77-Signal (77,5 kHz) mit automatischem und manuellem Empfang
Uhrfunktionen	12/24-Stunden-Anzeige, Kalender bis 2099, Kalenderwoche, zweite Uhrzeit, zwei Alarme, Snooze
Sprachen (Wochentage)	Deutsch, Französisch, Spanisch, Italienisch, Dänisch, Niederländisch, Englisch
Temperaturbereich	0°C bis +50°C / +32°F bis +122°F
Uhrzeitgenauigkeit	Abweichung < 1 Sekunde pro Million Jahre (via DCF); Quarzbetrieb bei fehlendem Signal
Befestigung	Ausklappbarer Ständer für Tischaufstellung oder Aufhängeöse für Wandmontage (150° Drehung)
Pflege und Reinigung	Mit einem weichen, feuchten Tuch reinigen; keine Lösungsmittel oder Scheuermittel verwenden
Sicherheit	Außerhalb der Reichweite von Kindern aufbewahren; Gerät nicht reparieren, zerlegen oder modifizieren; leere Batterien umgehend ersetzen
Batterien und Umwelt	Verbrauchte Batterien nicht im Hausmüll entsorgen; Einhaltung der WEEE-Vorschriften

Häufig gestellte Fragen - 60.4509.02 TFA

Wie stelle ich die Uhr manuell ein, wenn die Uhr kein DCF-Signal empfängt?

Halten Sie die SET-Taste zwei Sekunden lang gedrückt. Das Jahr blinkt; verwenden Sie UP oder DOWN zum Ändern. Drücken Sie SET, um zu Monat, Tag, Stunden, Minuten und Sprache der Wochentage zu wechseln. Bestätigen Sie jeden Schritt mit SET.

Wie aktiviere oder deaktiviere ich den Alarm?

Drücken Sie im Normalmodus die ALARM-Taste, um den Alarm zu aktivieren oder zu deaktivieren. Die Alarmsymbole erscheinen oder verschwinden auf dem Display.

Was tun, wenn keine Anzeige erscheint?

Überprüfen Sie die Polarität der Batterien und ersetzen Sie sie bei Bedarf. Stellen Sie sicher, dass die Batterien richtig eingelegt sind.

Wie stelle ich die zweite Uhrzeit (zweite Zeitzone) ein?

Halten Sie die DOWN-Taste zwei Sekunden lang gedrückt, um 'F' anzuzeigen. Halten Sie dann SET gedrückt, die Uhrzeit blinkt, stellen Sie mit UP/DOWN ein und bestätigen Sie mit SET. Zum Zurückkehren halten Sie DOWN gedrückt.

Wie aktiviere ich den manuellen Empfang des DCF-Signals?

Halten Sie die WAVE-Taste drei Sekunden lang gedrückt. Das Empfangssymbol blinkt. Zum Deaktivieren halten Sie WAVE erneut drei Sekunden lang gedrückt.

Wie verwende ich die Snooze-Funktion?

Wenn der Alarm ertönt, drücken Sie die SNOOZE-Taste. Der Alarm unterbricht für 5 Minuten und das Symbol 'Zz' blinkt. Zum endgültigen Ausschalten drücken Sie ALARM.

Wie ändere ich die Temperaturanzeige auf Celsius oder Fahrenheit?

Drücken Sie im Normalmodus die DOWN-Taste, um zwischen °C und °F umzuschalten.

Wie wechsle ich die Batterien?

Wenn das Batteriesymbol erscheint, öffnen Sie das Batteriefach auf der Rückseite, entfernen Sie die alten Batterien und legen Sie zwei neue AAA-Alkalibatterien 1,5 V ein, dabei die Polarität beachten. Schließen Sie das Fach.

Kann die Uhr an der Wand aufgehängt werden?

Ja, sie hat eine Aufhängeöse. Drehen Sie die Aufhängung um 150° und hängen Sie sie an einen stabilen Nagel oder eine Schraube. Ein Klicken bestätigt die Montage.

Was tun, wenn die Uhr nach DCF-Empfang nicht die richtige Zeit anzeigt?

Überprüfen Sie, ob sich die Uhr in einem Empfangsbereich (weniger als 1500 km von Frankfurt) befindet. Halten Sie Störquellen (Bildschirme, Fernseher) fern. Stellen Sie die Uhr bei Bedarf manuell ein oder warten Sie auf den nächtlichen Empfang (1 Uhr, 2 Uhr, 3 Uhr).

BEDIENUNGSANLEITUNG 60.4509.02 TFA

TFA_No. 60.4509_Anleit_11_20 26.11.2020 18:09 Uhr Seite 1

Bedienungsanleitung

Instruction manual

Mode d'emploi

TFA_No. 60.4509_Anleit_11_20 26.11.2020 18:09 Uhr Seite 2

Fig. 1 Fig. 2

Funkuhr mit Temperatur

Vielen Dank, dass Sie sich für dieses Gerät aus dem Hause TFA entschieden haben.

1. Bevor Sie mit dem Gerät arbeiten

• Lesen Sie sich bitte die Bedienungsanleitung genau durch.
  So werden Sie mit Ihrem neuen Gerät vertraut, lernen alle Funktionen und Bestandteile kennen, erfahren wichtige Details für die Inbetriebnahme und den Umgang mit dem Gerät und erhalten Tipps für den Störungsfall.
• Durch die Beachtung der Bedienungsanleitung vermeiden Sie auch Beschädigungen des Gerätes und die Gefährdung Ihrer gesetzlichen Mängelrechte durch Fehlgebrauch.
• Für Schäden, die aus Nichtbeachtung dieser Bedienungsanleitung verursacht werden, übernehmen wir keine Haftung. Ebenso haften wir nicht für inkorrekte Messwerte und Folgen, die sich aus solchen ergeben können.
• Beachten Sie besonders die Sicherheitshinweise!
• Bewahren Sie diese Bedienungsanleitung gut auf!

2. Lieferumfang

• Funkuhr

• Bedienungsanleitung

3. Einsatzbereich und alle Vorteile ihres neuen Gerätes auf einen Blick

• Besonders übersichtliche Darstellung mit ausgeschriebenem Wochentag (7 Sprachen) und vollständigem Datum
• Zur einfachen Zeitorientierung, ideal auch für Senioren
• Funkuhr mit höchster Genauigkeit und manueller Einstellmöglichkeit
• Kalenderwoche, zweite Uhrzeit, zwei Weckalarme, Snooze-Funktion
  • Anzeige der Innentemperatur
• Ideal für zuhause, das Büro, das Wartezimmer, den Eingangs- oder Empfangsbereich und als Geschenk
• Zum Aufstellen oder an die Wand hängen

4. Zu Ihrer Sicherheit

• Das Produkt ist ausschließlich für den oben beschriebenen Einsatzbereich geeignet. Verwenden Sie das Produkt nicht anders, als in dieser Anleitung dargestellt wird.
• Das eigenmächtige Reparieren, Umbauen oder Verändern des Gerätes ist nicht gestattet.

Vorsicht! Verletzungsgefahr:

• Bewahren Sie das Gerät und die Batterien außerhalb der Reichweite von Kindern auf.
• Batterien enthalten gesundheitsschädliche Säuren und können bei Verschlucken lebensgefährlich sein. Wurde eine Batterie verschluckt, kann dies innerhalb von 2 Stunden zu schweren inneren Verätzungen und zum Tode führen. Wenn Sie vermuten, eine Batterie könnte verschluckt oder anderweitig in den Körper gelangt sein, nehmen Sie sofort medizinische Hilfe in Anspruch.
• Batterien nicht ins Feuer werfen, kurzschließen, auseinandernehmen oder aufladen. Explosionsgefahr!
• Um ein Auslaufen der Batterien zu vermeiden, sollten schwache Batterien möglichst schnell ausge- tauscht werden. Verwenden Sie nie gleichzeitig alte und neue Batterien oder Batterien unterschiedli- chen Typs. Beim Hantieren mit ausgelaufenen Batterien chemikalienbeständige Schutzhandschuhe und Schutzbrille tragen!

Funkuhr mit Temperatur

Wichtige Hinweise zur Produktsicherheit!

• Setzen Sie das Gerät keinen extremen Temperaturen, Vibrationen und Erschütterungen aus.
  • Vor Feuchtigkeit schützen.

5. Bestandteile und Tasten

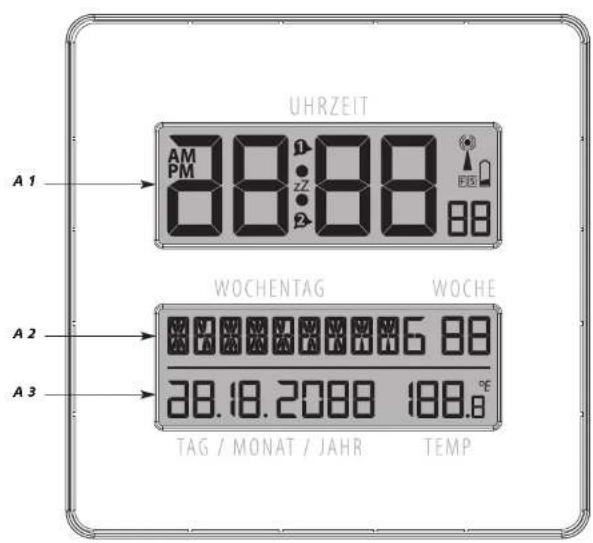

LCD-Anzeige

A1: Uhrzeit, Sekunden, Symbole

A3: Datum mit Innentemperatur

A2: Wochentag und Kalenderwoche

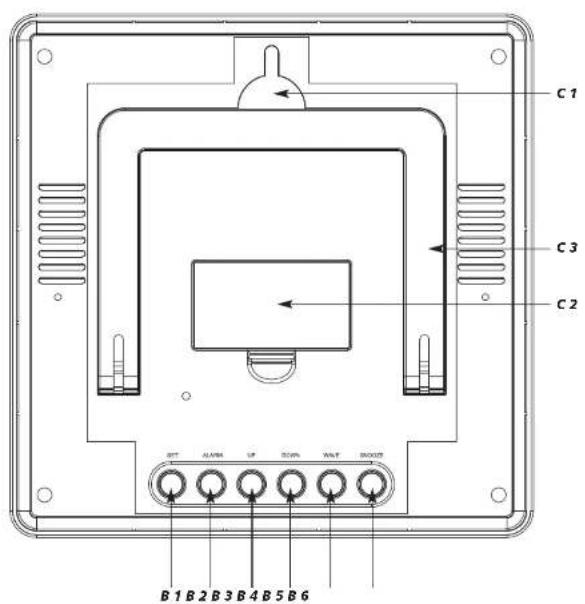

Tasten hinten

C1: Wandaufhänzung C2: Batteriefach

C3: Ständer (ausklappbar)

6. Inbetriebnahme

• Ziehen Sie die Schutzfolie vom Display.
- Öffnen Sie das Batteriefach und legen Sie zwei neue Batterien 1,5 V AAA ein.
- Achten Sie auf die richtige Polarität beim Einlegen der Batterien.
• Schließen Sie das Batteriefach wieder.
- Ein kurzer Signalton ertönt und es werden alle LCD Segmente kurz angezeigt.
• Die Uhr versucht nun, das Funksignal zu empfangen und das DCF-Empfangszeichen blinkt. Wenn der Zeitcode nach 3-10 Minuten empfangen wurde, werden die funkgesteuerte Zeit, das Datum und das DCF-Empfangszeichen ständig im Display angezeigt.
- Der DCF-Signalempfang findet täglich um 1:00, 2:00 und 3:00 Uhr morgens statt. Ist auch der Empfang um 3:00 Uhr nicht erfolgreich, so finden bis 5:00 Uhr früh weitere Empfangsversuche statt.
- Ist kein Funkempfang möglich, können Sie die Initialisierung auch manuell starten.
- Halten Sie die WAVE Taste für drei Sekunden gedrückt.
• Das DCF-Empfangszeichen blinkt.
- Zum Deaktivieren des DCF-Empfangs halten Sie die WAVE Taste noch einmal für drei Sekunden gedrückt. Das DCF-Empfangszeichen verschwindet.

- Es gibt drei verschiedene Empfangssymbole:

blinkt - Empfang aktiv

bleibt stehen - Empfang erfolgreich

kein Symbol – Empfang wurde deaktiviert

- Falls die Funkuhr kein DCF-Signal empfangen kann (z.B. wegen Störungen, Übertragungsdistanz, etc.), kann die Zeit manuell eingestellt werden. Das DCF-Empfangszeichen verschwindet und die Uhr arbeitet dann wie eine normale Quarz-Uhr (siehe „Manuelle Einstellung von Uhrzeit und Kalender“).

Funkuhr mit Temperatur

7. Empfang der Funkzeit

Die Zeitübertragung erfolgt von einer Cäsium Atom-Funkuhr, die von der Physikalisch Technischen Bundesanstalt in Braunschweig betrieben wird. Die Abweichung beträgt weniger als 1 Sekunde in einer Million Jahren. Die Zeit ist kodiert und wird von Mainflingen in der Nähe von Frankfurt am Main durch ein DCF-77 (77.5 kHz) Frequenzsignal übertragen mit einer Reichweite von ca. 1.500 km. Ihre Funkuhr empfängt das Signal, wandelt es um und zeigt immer die exakte Zeit an. Auch die Umstellung von Sommer- und Winterzeit erfolgt automatisch. Während der Sommerzeit erscheint am Display. Der Empfang hängt hauptsächlich von der geographischen Lage ab. Im Normalfall sollten innerhalb des Radius von 1.500 km ausgehend von Frankfurt bei der Übertragung keine Probleme auftauchen.

Bitte beachten Sie folgende Hinweise:

• Es wird empfohlen, einen Abstand von mindestens 1,5 – 2 Metern zu eventuell störenden Geräten wie Computerbildschirmen und Fernsehgeräten einzuhalten.
• In Stahlbetonbauten (Kellern, Aufbauten) ist das empfangene Signal natürlicherweise schwächer. In Extremfällen wird empfohlen, das Gerät in Fensternähe zu platzieren und/oder durch Drehen das Funksignal besser zu empfangen.
• Nachts sind die atmosphärischen Störungen meist geringer und ein Empfang ist in den meisten Fällen möglich. Ein einziger Empfang pro Tag genügt, um die Genauigkeit zu gewährleisten und Abweichungen unter 1 Sekunde zu halten.

8. Bedienung

• Halten Sie die UP oder DOWN Taste im jeweiligen Einstellmodus gedrückt, gelangen Sie in den Schnelllauf.
• Das Gerät verlässt automatisch den Einstellmodus, wenn länger als 15 Sekunden keine Taste gedrückt wird.

8.1 Manuelle Einstellung von Uhrzeit und Kalender

• Halten Sie die SET Taste im Normalmodus für zwei Sekunden gedrückt.
  • Die Jahresanzeige blinkt im Display.
• Stellen Sie mit der UP oder DOWN Taste das Jahr ein.
• Drücken Sie die SET Taste noch einmal und Sie können nun nacheinander den Monat, den Tag, die Stunde, die Minute und die Sprache für den Wochentag ansteuern und mit der UP oder DOWN Taste einstellen.
• Bestätigen Sie die Eingabe mit der SET Taste.
• Spracheinstellung für den Wochentag: Deutsch (GERMAN), Französisch (FRENCH), Spanisch (SPANISH), Italienisch (ITALIAN), Dänisch (DANISH), Niederländisch (DUTCH) und Englisch (ENGLISH)
• Mit der UP Taste können Sie im Normalmodus zwischen dem 24 – oder 12 - Stunden Anzeigeformat (AM oder PM erscheint im Display) auswählen.
• Bei erfolgreichem Empfang des DCF-Signals wird die manuell eingestellte Zeit überschrieben.

8.2 Einstellung der zweiten Uhrzeit

• Halten Sie die DOWN Taste im Normalmodus für zwei Sekunden gedrückt.
  • E erscheint im Display.
  • Halten Sie die SET Taste gedrückt.
  • Die Stundenanzeige und Beginnen zu blinken.
• Drücken Sie die UP oder DOWN Taste, um die Stunden einzustellen.
• Bestätigen Sie die Eingabe mit der SET Taste.

Funkuhr mit Temperatur

• Im Display erscheint die zweite Uhrzeit.
• Halten Sie die DOWN Taste noch einmal gedrückt, um in den Normalmodus zurückzukehren.
  • F und die zweite Uhrzeit verschwinden.

8.3 Einstellung der zwei Weckalarme

• Drücken Sie die SET Taste im Normalmodus, um in den Alarmmodus zu gelangen.
• A1 und 0:00 (Voreinstellung) oder die zuletzt eingestellte erste Weckzeit wird auf dem Display angezeigt.
  • Halten Sie die SET Taste gedrückt.
  • Die Stundenanzeige blinkt
• Stellen Sie mit der UP oder DOWN Taste die Stunden ein.
• Bestätigen Sie die Eingabe mit der SET Taste und stellen Sie die Minuten ein.
• Bestätigen Sie die Eingabe mit der SET Taste.
• Auf dem Display erscheint die eingestellte Weckzeit.
• Drücken Sie die SET Taste noch einmal, um eventuell die zweite Weckzeit auf die gleiche Weise einzu
  stellen.
• Drücken Sie die SET Taste noch einmal, um zur aktuellen Uhrzeit zurückzukehren.

8.4 Aktivieren und Deaktivieren des Weckalarms

• Um die jeweilige Alarm-Funktion zu aktivieren und zu deaktivieren, drücken Sie die ALARM Taste im Normalmodus.
  • Das entsprechende Symbol ▶, ▶ offer kein Alarmsymbol erscheint im Display.
• Wenn die eingestellte Weckzeit erreicht ist, beginnt der Wecker zu klingeln
  • Das entsprechende Alarmsymbol blinkt.
• Drücken Sie auf eine beliebige Taste und der Alarm wird beendet.
• Wird der Alarm nicht unterbrochen, schaltet sich der ansteigende Alarmton automatisch nach ein paar Minuten aus und aktiviert sich erneut zur gleichen Weckzeit wieder.
  • Das Alarmsymbol bleibt im Display stehen.
• Wenn der Wecker klingelt, drücken Sie die SNOOZE Taste, um die Snooze-Funktion zu aktivieren.
• Ist die Snooze-Funktion aktiviert, blinkt Zz auf dem Display
  • Der Alarm wird für die Dauer von 5 Minuten unterbrochen.
• Drücken Sie die ALARM Taste, um die Alarm- und Snooze-Funktion auszuschalten.
  • Die Alarmsymbole und das Snooze-Symbol verschwinden.

8.5 Temperaturanzeige

- Drücken Sie die DOWN Taste im Normalmodus und Sie können zwischen Celsius (°C) oder Fahrenheit (°F) als Temperaturanzeige auswählen.

9. Pflege und Wartung

• Reinigen Sie das Gerät mit einem weichen, leicht feuchten Tuch. Keine Scheuer- oder Lösungsmittel verwenden!
• Entfernen Sie die Batterien, wenn Sie das Gerät längere Zeit nicht verwenden.
• Bewahren Sie Ihr Gerät an einem trockenen Platz auf.

9.1 Batteriewechsel

• Sobald das Batteriesymbol erscheint, wechseln Sie bitte die Batterien.
• Klappen Sie den Ständer ein.

TFA_No. 60.4509_Anleit_11_20 26.11.2020 18:09 Uhr Seite 5

Funkuhr mit Temperatur

• Öffnen Sie das Batteriefach und legen Sie zwei neue Batterien 1,5 V AAA ein.
• Achten Sie auf die richtige Polarität beim Einlegen der Batterien.
  • Schließen Sie das Batteriefach wieder.

10. Aufstellen und Befestigen

- Hängen Sie die Funkuhr mit einem stabilen Nagel oder einer Schraube mit Dübel an der Aufhängevorrichtung auf. Möchten Sie das Gerät aufstellen, klappen Sie den Ständer um 150° aus. Die Montage ist erfolgreich, wenn Sie ein Klicken hören.

11. Fehlerbeseitigung

Problem Lösung

Keine Anzeige auf dem Gerät → Batterien polrichtig einlegen→ Batterien wechseln
Kein DCF Empfang	→ WAVE Taste für drei Sekunden gedrückt halten, um den Empfang zu aktivieren→ Anderen Aufstellort für das Gerät wählen→ Uhrzeit manuell einstellen→ Empfangsversuch in der Nacht abwarten→ Beseitigen der Störquellen→ Neuinbetriebnahme des Gerätes gemäß Anleitung

Unkorrekte Anzeige → Batterien wechseln

Wenn Ihr Gerät trotz dieser Maßnahmen immer noch nicht funktioniert, wenden Sie sich an den Händler, bei dem Sie das Produkt gekauft haben.

12. Entsorgung

Dieses Produkt wurde unter Verwendung hochwertiger Materialien und Bestandteile hergestellt, die recycelt und wiederverwendet werden können.

Batterien und Akkus dürfen keinesfalls in den Hausmüll!

Als Verbraucher sind Sie gesetzlich verpflichtet, gebrauchte Batterien und Akkus zur umweltgerechten Entsorgung beim Handel oder entsprechenden Sammelstellen gemäß nationalen oder lokalen Bestimmungen abzugeben.

Die Bezeichnungen für enthaltene Schwermetalle sind:

Cd=Cadmium, Hg=Quecksilber, Pb=Blei

Dieses Gerät ist entsprechend der EU-Richtlinie über die Entsorgung von Elektro- und Elektronik-Altgeräten (WEEE) gekennzeichnet.

Dieses Produkt darf nicht mit dem Hausmüll entsorgt werden. Der Nutzer ist verpflichtet, das Altgerät zur umweltgerechten Entsorgung bei einer ausgewiesenen Annahmestelle für die Entsorgung von Elektro- und Elektronikgeräten abzugeben.

Funkuhr mit Temperatur

D

1. Technische Daten

Spannungsversorgung: Batterien 2 x 1,5 V AAA (nicht inklusive)

Verwenden Sie Alkaline Batterien

Temperaturmessbereich: 0°C ... +50°C / +32 °F... +122 °F

Anzeige LL.L /HH.H: Temperatur außerhalb des Messbereichs

Gehäusemaße: 195 x 27 (110) x 195 mm

Gewicht: 360 g (nur das Gerät)

Diese Anleitung oder Auszüge daraus dürfen nur mit Zustimmung von TFA Dostmann veröffentlicht werden. Die technischen Daten entsprechen dem Stand bei Drucklegung und können ohne vorherige Benachrichtigung geändiert werden. Die neuesten technischen Daten und Informationen zu ihrem Produkt finden Sie auf unserer Homepage unter Eingabe der Artikel-Nummer in das Suchfeld.

EU-KONFORMITÄTSERKLÄRUNG

Hiermit erklärt TFA Dostmann, dass der Funkanlagentyp 60.4509 der Richtlinie 2014/153/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.tfa-dostmann.delservice/downloadside

www.tfa-dostmann.de

E-Mail: [e-mail]

TFA Dostmann GmbH & Co.KG, Zum Ottersberg 12, D-97877 Wertheim, Deutschland
